Диодная развязка: особенности применения и преимущества в системах электропитания

Что такое диодная развязка. Для чего она нужна в схемах питания. Какие преимущества дает использование диодной развязки. Как правильно выбрать и подключить диодную развязку.

Что представляет собой диодная развязка

Диодная развязка — это схемотехническое решение, применяемое в системах электропитания для предотвращения нежелательного протекания тока между различными источниками питания. Основным элементом диодной развязки является полупроводниковый диод, который пропускает ток только в одном направлении.

Принцип работы диодной развязки основан на свойстве диода проводить ток только в прямом направлении и блокировать его в обратном. Это позволяет изолировать отдельные источники питания друг от друга, предотвращая протекание паразитных токов.

Зачем нужна диодная развязка в схемах питания

Диодная развязка решает несколько важных задач в системах электропитания:

• Предотвращает протекание обратных токов между параллельно подключенными источниками питания
• Защищает источники питания от коротких замыканий и перегрузок в нагрузке
• Позволяет реализовать схемы резервирования питания
• Изолирует отдельные участки схемы друг от друга

Без диодной развязки при параллельном подключении нескольких источников питания возможно возникновение паразитных токов, что может привести к выходу оборудования из строя. Диодная развязка предотвращает такие ситуации.

Преимущества использования диодной развязки

Применение диодной развязки в схемах питания дает ряд существенных преимуществ:

• Повышение надежности системы электропитания
• Возможность реализации горячего резервирования источников питания
• Защита от обратных токов и коротких замыканий
• Простота реализации и низкая стоимость
• Отсутствие необходимости в сложном управлении

Диодная развязка позволяет создавать надежные схемы питания ответственных потребителей с резервированием и защитой от аварийных режимов. При этом она не требует сложных схем управления и легко интегрируется в существующие системы.

Типы диодов, используемых для развязки

Для реализации диодной развязки могут применяться различные типы полупроводниковых диодов:

• Кремниевые выпрямительные диоды
• Диоды Шоттки
• Быстродействующие диоды
• Мощные диоды

Выбор конкретного типа диода зависит от параметров схемы — рабочего напряжения, тока нагрузки, требуемого быстродействия. Наиболее часто для развязки применяются диоды Шоттки, обладающие малым падением напряжения и высоким быстродействием.

Как правильно выбрать диодную развязку

При выборе диодной развязки необходимо учитывать следующие параметры:

• Максимальное обратное напряжение диода
• Максимальный прямой ток
• Падение напряжения на диоде
• Быстродействие диода
• Мощность рассеивания

Обратное напряжение диода должно быть выше максимального напряжения в схеме. Прямой ток — выше максимального тока нагрузки. Падение напряжения на диоде влияет на КПД схемы, поэтому желательно выбирать диоды с малым падением напряжения, например диоды Шоттки.

Схемы подключения диодной развязки

Существует несколько основных схем подключения диодной развязки:

• Параллельное подключение нескольких источников питания через диоды
• Последовательное включение диода в цепь питания
• Мостовая схема на четырех диодах

Выбор конкретной схемы зависит от решаемой задачи. Наиболее распространена схема с параллельным подключением источников через диоды для реализации резервирования питания.

Особенности применения диодной развязки в различных устройствах

Диодная развязка находит широкое применение в различных электронных устройствах и системах:

• Источники бесперебойного питания (ИБП)
• Системы электропитания ответственных потребителей
• Зарядные устройства аккумуляторов
• Автомобильная электроника
• Системы автоматики и телемеханики

В каждом конкретном случае диодная развязка решает свои специфические задачи — от простой защиты от переполюсовки до построения сложных схем резервирования питания с горячей заменой модулей.

Альтернативные методы развязки источников питания

Помимо диодной развязки существуют и другие методы изоляции источников питания:

• Транзисторные ключи
• Реле и контакторы
• Активные разделители на операционных усилителях
• Специализированные микросхемы развязки

Каждый метод имеет свои преимущества и недостатки. Выбор конкретного решения зависит от требований к системе питания, допустимых потерь, стоимости и других факторов. Диодная развязка остается наиболее простым и надежным способом в большинстве применений.

Заключение

Диодная развязка является эффективным и проверенным временем решением для построения надежных систем электропитания. Она позволяет легко реализовать резервирование источников питания, защиту от аварийных режимов и изоляцию отдельных участков схемы. При правильном выборе параметров диодная развязка обеспечивает высокую надежность работы электронной аппаратуры при минимальных затратах.

Диодная развязка РД

Менеджер	Максим Александрович Антонов
E-Mail	[email protected]
Многоканальный телефон/факс:
Харьков	+38 (057) 729-80-81 (доб. 134)
Киевстар	+38 (067) 573-21-01 (доб. 134)
МТС	+38 (066) 750-14-96 (доб. 134)
Лайф	+38 (093) 963-12-34 (доб. 134)

Назначение

Диодная развязка РД предназначена для распределения и защиты потребителей в сетях постоянного тока и включается в разрыв «минусового» провода.

Конструкция

Диодная развязка РД собрана на диодах Шоттки, установленных на коробчатый радиатор, который закреплен на изолированном основании. Сверху и снизу коробчатого радиатора установлены вентиляторы с повышенным ресурсом работы.

На переднюю панель выведены силовые шины «ВХОД«-» и «ВЫХОД«-», а так же клеммы для подключения питания вентиляторов и цепи сигнализации «Перегрев».

Технические характеристики диодной развязки

Параметр	Значение
Номинальное рабочее напряжение, В	=48, =60
Постоянное прямое напряжение, В	0,72
Импульсное обратное напряжение, не более, В	100
Номинальный рабочий ток, А	100; 200; 400;600; 800;900
Максимальный ток (один. имп. t=3 мкс), А	25500
Максимальный ток (один. имп. t=6 мс), А	3300
Температура датчика «Перегрев», °С	90
Напряжение питания вентиляторов, В	=48, =60
Ток вентилятора (в зависимости от питающего напряжения), А	от 0,6 до 0,7
Производительность вентиляторов, не менее, м3/мин	2,8
Сопротивление изоляции, не менее, МОм	5
Габаритные размеры (ШхВхГ), мм	483х132х450 (380*)
Вес, не более, кг	10

*для РД-2х200

Климатическое исполнение УХЛ 4.

2. Степень защиты IP 00.

Диодная развязка

Добавлено: 11 Января Добавлено: 12 Января Добавлено: 13 Января Добавлено: 14 Января Добавлено: 17 Января Информация по размещению рекламы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• «Диодная развязка»
• Диодная развязка Д-2
• Д2 диодная развязка
• диодная развязка DECOUP. MODULE YR2.DIODE YR2.DIODE, пр-ль PULS
• Д-2 Nero Electronics -диодная развязка
• Для чего нужна диодная развязка?
• Д2 диодная развязка
• Д2 диодная развязка
• Д-2 Nero Electronics -диодная развязка

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зачем диод при подключении к магнитному замку

«Диодная развязка»

Если включить параллельно два источника, то напряжение одного окажется выше напряжения другого даже, если их номинальные напряжения одинаковы , и от большего источника потечёт ток в меньший источник, и мощность будет расходоваться вхолостую. Чтобы этого не произошло, меньший по напряжению источник нужно включить через диод, который не позволит току течь в обратном направлении.

Если вы заранее не знаете, который из источников имеет меньшее напряжение, лучше последовательно с обоими включить диоды. Лучше — германиевые. Чтобы один блок питания не служил нагрузкой другому.

Впрочем, при одинаковом выходном напряжении и имеющемся там и там выпрямителе, это не обязательно. Если вы у нас впервые: О проекте FAQ. Для чего нужна диодная развязка? Светлана [] 2 года назад. Михаил Белодедов [ В этом случае диодной развязкой служит выпрямитель. Грустный Роджер [K]. Ни фига выпрямитель диодной развязкой не служит Как-же не служит? Ещё как служит. Главное, чтобы напряжение от одного блока не превысило напряжения пробоя диодов обратное напряжение диода другого блока.

Если блок питания только из диодного выпрямителя и состоял — наверно, этот было бы правдой и то надо ещё подумать. Но там ведь ещё всякой требухи до фига В простейшем случае и подразумевается диодный выпрямитель. Обратная связь? Опять же какой БП Вы имеете в виду? В непрерывном стабилизаторе да, обратная связь берётся ответвлением выходного напряжения. В импульсных блоках обратная связь берётся с отдельной обмотки. В импульсных даже легче организовать паралельное соединение. Там выпрямитель диод стоит в конце всей схемы на выходе.

Смотрите также:. Какие книги по электротехнике можете посоветовать? Есть ли разница в освоении знаний по электротехнике и механике? Что такое в электротехнике «Выверка схемы в натуре»? Что такое контур в электротехнике? Для каких целей, используется, фольга в электротехнике? Что такое светоизлучатели, светоприемники, оптические пары? Как работают выпрямители электрического тока с увеличением напряжения? Какие есть детали выпрямителей и где их широко применяют?

Как различить качественный вольтметр от не качественного? Есть интересный вопрос? Задайте его нашему сообществу, у нас наверняка найдется ответ! Делитесь опытом и знаниями, зарабатывайте награды и репутацию, заводите новых интересных друзей!

Задавайте интересные вопросы, давайте качественные ответы и зарабатывайте деньги. Статистика проекта за месяц. Размещение рекламы. Помогите нам стать лучше. Соединение с сервером Светлана [] 2 года назад при параллельном подключении нескольких блоков питания? Введите контрольное число с картинки:.

Диодная развязка Д-2

Диодная развязка Д-2 — это аппарат маленьких габаритов, используемый с целью создания двух групп управления автоматизированными роллетами или жалюзи. При ее использовании отдачу команд автоматике можно осуществлять сразу с нескольких выключателей при условии применения УС Это означает, что аппарат может быть спокойно использован вне помещения в холодное время года. Не рекомендуется устанавливать изделие в местах с повышенной влажностью. Чтобы заказать Д2 диодная развязка, позвоните нам по телефону или оставьте заявку через сайт.

Таким образом, короткое замыкание никак не влияет на работу оборудования, а диодная развязка позволяет со % вероятностью.

Д2 диодная развязка

На данный момент этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений. Диодная развязка предназначена для корректного подключения концевиков дверей автомобиля к дополнительному оборудованию. В большинстве современных автомобилей имеется кузовная шина данных CAN в которой существую все статусные сигналы автомобиля. Для снятия информации используется внешний адаптер шины ,позволяющий преобразовать цифровые сигналы в аналоговые ,»понятные» дополнительному оборудованию. В некоторых охранных системах этот адаптер есть внутри блока. На автомобилях немецкого производства в большинстве случаев невозможно обойтись без CAN адаптера. На многих автомобилях ,японского и корейского производства ,также имеется возможность получить статусные сигналы необходимые для работы дополнительного оборудования без использования CAN модуля. Для этого используется разделение концевиков дверей при помощи диодов диодной развязки.

диодная развязка DECOUP. MODULE YR2.DIODE YR2.DIODE, пр-ль PULS

Активные темы Темы без ответов. Страницы Назад 1 … 44 45 46 47 48 … 52 Далее. Чтобы отправить ответ, вы должны войти или зарегистрироваться. Преобразовать и стабилизировать напряжение от динамо-втулки нужно если хочешь что-то заряжать. У меня уже года три валяется плата преобразователя тоже с али, или ебея все никак руки-ноги не дойдут до нее попробовать.

В результате экспериментов по установке сигнализации появился лишний комплект диодной развязки. Полный размер.

Д-2 Nero Electronics -диодная развязка

Домашняя страница Карта сайта. Комплексные поставки электрооборудования и систем автоматизации. О компании Продукция Руководства Контактная информация. Новости Сертификаты Раскрытие информации Вакансии. В случае возникновения короткого замыкания на вторичной стороне одного из источников питания, развязка защищает от аварийного режима другой источник, и позволяет не прерывать энергоснабжение ответственной нагрузки ни на секунду. Диодная развязка имеет крепление на DIN-рейку и может устанавливаться без каких-либо промежутков с боковых сторон.

Для чего нужна диодная развязка?

Габаритные размеры, мм: Степень защиты корпуса. Подать заявку Заказать звонок. Парковочные барьеры Автоматические парковочные барьеры Автоматические цепные барьеры. Диодная развязка Д Пункт выдачи заказов Центральный офис и склад: г. Москва, Варшавское ш. До транспортной компании при отправке в регионы — бесплатно.

Диодная развязка. Компания АвтоСет. Розничная и оптовая продажа автосигнализаций, автоаксессуаров и другой автоэлектроники в г.

Д2 диодная развязка

Если включить параллельно два источника, то напряжение одного окажется выше напряжения другого даже, если их номинальные напряжения одинаковы , и от большего источника потечёт ток в меньший источник, и мощность будет расходоваться вхолостую. Чтобы этого не произошло, меньший по напряжению источник нужно включить через диод, который не позволит току течь в обратном направлении. Если вы заранее не знаете, который из источников имеет меньшее напряжение, лучше последовательно с обоими включить диоды. Лучше — германиевые.

Д2 диодная развязка

ВИДЕО ПО ТЕМЕ: Диодная развязка на двери в Тойота Камри XV30 (ACV30L)

Пожалуйста, уточняйте цены по нашим телефонам или напишите нам сообщение , ООО Электротехнологии Внимание!!! Приглашаем к сотрудничеству!!! Пятигорск, Кисловодское шоссе Инфракрасные обогреватели Электрические инфракрасные обогреватели ИкоЛайн. Назначение Диодная развязка применяется совместно с УС

Все цены действительны только при оформлении заказа на сайте. При заказе по телефону или электронной почте цены могут отличаться из-за скидок , рассчитываемых автоматически от количества товаров, суммы заказа с возможностью использования бонусов и купонов.

Д-2 Nero Electronics -диодная развязка

Диодная развязка. Список форумов AutoSet. Серёжа Гость. Пожалуйста, помогите с правильным выбором марки диодов для параллельного подключения микроволнового датчика Falcon MWS-2A. Вернуться к началу. Тебе надо измерить напряжение и ток на каждом из проводов 1, 2 зоны при срабатывании естественно на обоих параллельных датчиках.

Диодная развязка Д-2 — это аппарат маленьких габаритов, используемый с целью создания двух групп управления автоматизированными роллетами или жалюзи. При ее использовании отдачу команд автоматике можно осуществлять сразу с нескольких выключателей при условии применения УС Это означает, что аппарат может быть спокойно использован вне помещения в холодное время года.

arduino — Зачем 2 электролитических конденсатора и выпрямитель Шоттки в блоке питания?

спросил 3 года 5 месяцев назад

Изменено 3 года, 5 месяцев назад

Просмотрено 938 раз

\$\начало группы\$

Я пытаюсь спроектировать и улучшить входную часть моей схемы для питания драйвера двигателя, который управляет двумя двигателями постоянного тока. Я провел некоторое исследование и нашел эту схему, но я не могу полностью понять, почему использовались эти компоненты. Я использую батареи постоянного тока для подачи 12 В на VS, а VIN поступает на входной контакт VIN Arduino UNO.

Я читал о развязывающих конденсаторах блока питания; электролитические конденсаторы отфильтровывают низкочастотные сигналы, а керамические конденсаторы действуют как фильтр нижних частот.

У меня есть следующие вопросы:

1. Зачем использовать 2 электролитических конденсатора вместо одного?

2. Почему не используются керамические конденсаторы? Это было опущено намеренно?

3. Почему используется высокое значение 470 мкФ? Я провел поиск и обнаружил, что многие развязывающие конденсаторы блока питания имеют емкость менее 100 мкФ для моего приложения, где напряжение питания составляет всего около 12 В постоянного тока.
4. Больше всего меня интересует диод Шоттки. Это выпрямитель, так что он также помогает сгладить сигнал постоянного тока? Разве его не следует подключать последовательно, а не параллельно?

Спасибо за любую помощь.

• Arduino
• Развязывающий конденсатор

\$\конечная группа\$

3

\$\начало группы\$

Зачем использовать 2 электролитических конденсатора вместо одного?

Часто выбирают , возможно, 2 конденсатора по 470 мкФ дешевле / меньше / подходят лучше, чем один конденсатор по 1000 мкФ.

В высокочастотных импульсных источниках питания требуется определенное низкое значение последовательного сопротивления (ESR), которое может быть легче достигнуто при использовании двух конденсаторов

Почему не используются керамические конденсаторы? Это было опущено намеренно?

Дизайнер решил, что они не нужны. Возможно, низкое ESR можно было бы обеспечить без использования керамических конденсаторов.

Вы можете объяснить, почему вы считаете, что керамические конденсаторы нужны!

Почему используется высокое значение 470 мкФ? Я провел поиск и обнаружил, что многие развязывающие конденсаторы блока питания имеют емкость менее 100 мкФ для моего приложения, где напряжение питания составляет всего около 12 В постоянного тока.

Разработчик решил, что это необходимо для достижения достаточно низкой пульсации.

Слова «питание всего 12 В» ничего не значат. Значение сглаживающих конденсаторов масштабируется с ток (и коммутация или частота переменного тока), а не напряжение.

Больше всего меня интересует диод Шоттки. Это выпрямитель, так что он также помогает сгладить сигнал постоянного тока?

Нет это просто защита от обратного напряжения. Если по какой-то причине напряжение станет отрицательным, диод будет проводить ток и таким образом попытается ограничить напряжение. Что происходит с электролитическими конденсаторами, которые подвергаются обратному постоянному напряжению? Они взрываются!

\$\конечная группа\$

8

\$\начало группы\$

Диоды Шоттки необходимы для защиты драйверов от обратного напряжения при резком отключении питания с индуктивной нагрузкой. (Было сделано это с моим OEM-драйвером Buck на нескольких цепочках светодиодов, КОТОРЫЕ НЕ ПРЕДОСТАВЛЯЛИ ТАКОЙ ЗАЩИТЫ, и драйверы вышли из строя, поэтому заказал новый на Amazon и получил через 2 дня) У меня было прерывистое соединение нагрузки между источником и входом Buck.

Постоянная времени батареи ESR*C, равная, скажем, 50 мОм * 10 кФ для одного литий-ионного элемента 18650, равна 50 секундам.

Объединение конденсаторов со сверхнизким ESR 1 мФ может иметь постоянную времени ESR*C всего 56 мОм * 470 мкФ = 26 мкс, а два вместе дают 26 мОм и постоянную времени 6,6 мкс. Требуемой нагрузкой при запуске будет DCR двигателя, а импеданс увеличивается вместе с индуктивностью и BEMF по мере того, как частота вращает магнитный поток. Однако скорость распада этих колпачков увеличивается с DCR двигателя. Они очень помогают шаговым двигателям, но BLDC с большой инерцией могут быть не такими полезными.

Это приводит к тому, что конденсаторы потребляют больше пускового импульса и пульсирующего тока, чем ваша батарея или, возможно, ** намного лучше для вашей конструкции SMPS **, ЕСЛИ НЕ просто номинальный ток чуть выше максимального тока двигателя, а не ~ 10-кратный импульсный ток нагрузки. !!! Вот почему они изобрели контроллеры двигателей V/F VFD с постоянным напряжением.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

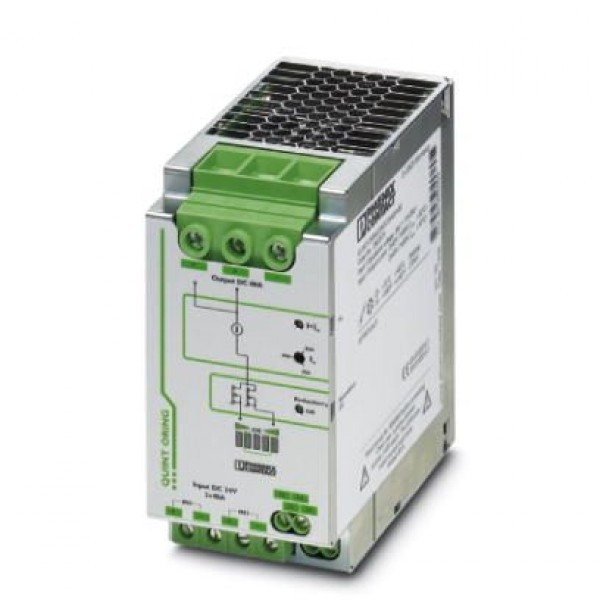

Эффективное резервирование источников питания

Максимилиан Хюльзебуш  от PULS здесь обзор достижений в области надежной готовности энергосистемы в случае короткого замыкания. Подключение модуля питания с резервированием N+1 гарантирует надежную доступность системы даже в случае отказа источника питания. Однако обычное использование развязывающих диодов в таких модулях приводит к большому падению напряжения, что приводит к большим потерям мощности с выделением тепла.

После полного анализа конструкции компания PULS заменяет эти диоды высокоэффективными МОП-транзисторами. Эта модернизация резервных модулей питания также добавляет множество других полезных функций для разработчиков систем.

В системе с резервированием два или более источника питания подключены параллельно и развязаны одним или несколькими модулями резервирования. Модуль предотвращает короткое замыкание напряжения шины, если короткое замыкание происходит на стороне выхода источника питания.

Для этого используется диод или аналогичный компонент для развязки. Одного достаточно для каждого блока питания. Недостатком этого метода — диодной развязкой — являются значительные потери мощности в виде тепла или, например, ток нагрузки 40А создает около 20Вт потерь мощности (рис. 1).

Это создает большую тепловую нагрузку на силовую электронику, которую можно уменьшить только с помощью больших радиаторов. Инженеры PULS не желали идти на этот компромисс. Они провели исследование, чтобы выяснить, что именно требуется конечным пользователям в системе резервирования.

Десять критериев оптимального резервирования:

1. Высочайшая безопасность и доступность
2. Минимальные потери мощности
3. Простота использования
4. Невосприимчивость к обратному напряжению со стороны нагрузки
5. Защита от короткого замыкания
6. Параллельная функция: распределение мощности между источниками питания
7. Сигнал в случае отказа источника питания
8. Вход с защитой от обратной полярности
9. Сигнал в случае ошибки
10. Горячая замена: замена без прерывания напряжения

При анализе результатов команде разработчиков быстро стало ясно, что стандартные эпитаксиальные диоды или диоды Шоттки не могут обеспечить минимальные потери холостого хода. Поэтому вместо этого было разработано развязывающее решение с полевыми МОП-транзисторами.

Эта технология снижает потери мощности. Например, при использовании модуля MOSFET ток нагрузки 40 А приведет к потерям мощности только до 3 Вт вместо 20 Вт. Тем не менее, пункты пять и восемь были серьезной проблемой для группы разработчиков при разработке нового решения MOSFET. Это связано с тем, что короткое замыкание или обратная полярность в источниках питания могут разрушить МОП-транзисторы

Схема приводит в действие МОП-транзистор в случае короткого замыкания
на входе модуля резервирования присутствует полезное напряжение. Однако полевые МОП-транзисторы в модуле резервирования должны оставаться постоянно включенными, чтобы ток короткого замыкания протекал с низкими потерями мощности.

В противном случае этот ток поглощается корпусными диодами компонентов. Это увеличивает потери мощности в 15 раз и может привести к выходу из строя МОП-транзисторов. Это слабое место компонентов преодолевается новой конструкцией схемы, которая даже в случае короткого замыкания использует минимальное остаточное напряжение для надлежащего срабатывания МОП-транзисторов (рис. 2).

Цепь можно обойти даже в других критических ситуациях, например, когда источники питания подключены к существующему короткому замыканию или если входное напряжение имеет обратную полярность.

Падение напряжения всего 50 мВ
Использование полевых МОП-транзисторов в качестве развязывающего элемента позволяет свести к минимуму даже падение напряжения. Диоды в стандартных модулях резервирования вызывают падение напряжения на 500 мВ между входом и выходом.

Благодаря модулям резервирования MOSFET эту ситуацию можно значительно улучшить. Например, в типичном новом модуле резервирования PULS YR80.241 падение напряжения при выходном токе 40 А составляет менее 50 мВ между входом и выходом.

Равномерное распределение мощности за счет параллельной функции
После реализации конструкции полевого МОП-транзистора даже в режиме параллельного использования достигается лучший тепловой баланс, повышается надежность и увеличивается срок службы. В этом процессе ток нагрузки делится поровну между отдельными источниками питания.

Существует два способа интеграции параллельной функции в систему. Его можно интегрировать непосредственно в источники питания или в автономный модуль резервирования. При интеграции в источник питания выходное напряжение регулируется таким образом, что оно примерно на четыре процента выше без нагрузки, чем при номинальной нагрузке.

Это приводит к автоматическому распределению тока между устройствами, если их напряжение холостого хода одинаково. Если источник питания потребляет больше тока, его напряжение автоматически уменьшается, и восстанавливается симметрия тока. Это свойство гарантирует отсутствие потерь мощности в токораспределении.

Когда параллельная функция интегрирована в модуль резервирования, МОП-транзисторы используются в линейном режиме. Они генерируют хорошо дозированное падение напряжения в канале с более высоким напряжением, так что достигается симметрия тока между двумя каналами, то есть источниками питания.
