Общие требования к освещению производственных помещений

Правильно организованное освещение производственных помещений имеет большое значение для обеспечения комфортных и безопасных условий труда. Основные требования к промышленному освещению:

• Достаточный уровень освещенности рабочих поверхностей
• Равномерность освещения
• Отсутствие слепящего действия светильников
• Правильное направление светового потока
• Постоянство освещенности во времени

При проектировании освещения производственных помещений учитывают характер выполняемых работ, особенности технологических процессов, условия зрительной работы.

Виды освещения промышленных объектов

На производстве применяются следующие системы освещения:

• Естественное — через световые проемы в наружных ограждающих конструкциях
• Искусственное — с помощью электрических источников света
• Совмещенное — сочетание естественного и искусственного освещения

Искусственное освещение подразделяется на:

• Рабочее — обеспечивает нормируемые показатели освещенности
• Аварийное — для продолжения работы при отключении рабочего освещения
• Охранное — для освещения территории в нерабочее время
• Дежурное — для освещения помещений в нерабочее время

Нормируемые показатели освещенности

Основным нормируемым показателем является освещенность на рабочей поверхности. Нормы освещенности зависят от:

• Разряда зрительной работы
• Контраста объекта с фоном
• Характеристики фона
• Системы освещения

Чем меньше размер объекта различения и чем ниже контраст с фоном, тем выше должна быть освещенность. Для производственных помещений установлены следующие диапазоны нормативной освещенности:

• Очень высокой точности — 1500-2000 лк
• Высокой точности — 500-1000 лк
• Средней точности — 200-400 лк
• Малой точности — 50-200 лк

Требования к освещению отдельных участков

Рассмотрим нормы освещенности для некоторых производственных участков:

Механические цеха

Для общего освещения механических цехов рекомендуется:

• Металлорежущие станки — 300 лк
• Разметочные и слесарные работы — 500 лк
• Контроль качества — 750 лк

Сборочные цеха

Нормы освещенности для сборочных работ:

• Сборка крупных изделий — 200 лк
• Сборка мелких и точных деталей — 500 лк
• Электромонтажные работы — 400 лк

Сварочные участки

Для сварочных работ требуется:

• Автоматическая сварка — 150 лк
• Ручная дуговая сварка — 200 лк
• Сварка в защитных газах — 300 лк

Выбор источников света

Для промышленного освещения применяются различные источники света:

• Люминесцентные лампы — обеспечивают равномерное освещение
• Светодиодные светильники — энергоэффективны и долговечны
• Металлогалогенные лампы — для освещения высоких помещений
• Натриевые лампы — для наружного освещения территории

Выбор типа ламп зависит от характера зрительной работы, условий среды, высоты помещения и других факторов.

Расчет необходимого количества светильников

Для расчета требуемого количества светильников используют следующую формулу:

N = (E * S * Z * K) / (F * n * η)

где:

• N — количество светильников
• E — нормируемая освещенность, лк
• S — площадь помещения, м2
• Z — коэффициент неравномерности освещения
• K — коэффициент запаса
• F — световой поток одной лампы, лм
• n — количество ламп в светильнике
• η — коэффициент использования светового потока

Полученное значение округляется до ближайшего целого числа.

Контроль освещенности на рабочих местах

Для измерения фактической освещенности на рабочих местах применяются люксметры. Порядок проведения измерений:

1. Измерения проводятся в темное время суток
2. Датчик прибора располагается на рабочей поверхности
3. Выполняется серия из 3-5 измерений в разных точках
4. Результат усредняется и сравнивается с нормативом

При отклонении фактической освещенности от нормы более чем на 10% требуется корректировка освещения.

Рекомендации по улучшению освещения

Для повышения качества освещения производственных помещений рекомендуется:

• Регулярно очищать светильники от пыли и грязи
• Своевременно заменять перегоревшие лампы
• Использовать отделку стен и потолков светлых тонов
• Применять комбинированную систему освещения
• Использовать современные энергоэффективные источники света

Правильно спроектированное и организованное освещение производственных помещений позволяет повысить производительность труда и снизить утомляемость работников.

Нормирование освещенности при расчетах

    Для корректного выполнения расчета освещенности необходимо четко представлять себе, как она нормируется, и каким образом будет осуществляться проверка смонтированной осветительной установки. В соответствии со СНиП 23-05-95* и СП 52.13330.2011 освещенность нормируется в точках минимальных ее значений на рабочей поверхности. Нормирование осуществляется для любых источников света, за исключением особо оговоренных случаев.

     В некоторых нормативных документах установлен другой способ нормирования освещенности, принятый в европейских странах. В утвержденном для добровольного применения и введенном в действие с 01.07.2014 г. ГОСТ Р 55710-2013 нормируются эксплуатационная освещенность Е_экс — Минимально допустимое значение средней освещенности Е_ср на заданной поверхности и равномерность освещенности U_о — отношение минимальной освещенности к средней освещенности на заданной поверхности. Свод правил СП 52. 13330.2011 постановлением Правительства РФ №1521 от 26.12.2014 г. внесен в перечень национальных стандартов, которые должны применяться на обязательной основе. Поэтому при проведении государственной экспертизы проектной документации на соответствие норм и правил используют СП 52.13330.2011. Но, фактически одновременно выполнить требования СП 52.13330.2011 и ГОСТ Р 55710-2013 не сложно, поэтому проблем здесь, как правило, не возникает.

     В соответствии с ГОСТ Р 54944-2012 «Здания и сооружения. Методы измерения освещенности» контрольные точки, в которых производится измерение минимальной освещенности от рабочего и резервного освещения размещают: в центре помещения, под светильниками, между светильниками, между рядами светильников, у стен на расстоянии от 0,15L до 0,25L, но не более 1 метра от стены. Здесь L – расстояние между рядами светильников.

    Измерение минимальной освещенности эвакуационного освещения производят в контрольных точках, размещенных на уровне пола по пути эвакуации людей.

  При приемке смонтированной осветительной установки в эксплуатацию измеренная освещенность E во всех выбранных контрольных точках должна превышать величину 0,9К_зЕ_н, где E_н – нормируемая освещенность, К_з – коэффициент запаса при расчете освещенности, принимаемый по СП 52.13330.2011 (таблица 3) в зависимости от содержания в воздухе освещаемого помещения пыли, дыма и копоти, а также от количества чисток светильников в течение года. Коэффициент К_з может принимать значения от 1,3 до 2 в производственных зданиях и от 1,4 до 1,7 в общественных и жилых зданиях.



    В последующих измерениях освещенности при периодически проводимом инспекторском контроле действующих осветительных установок измеренные значения минимальной освещенности должны превышать величину нормируемой освещенности (без учета коэффициента запаса). Так как светильники во время этих измерений могут быть загрязнены, а лампы иметь пониженный световой поток, который падает по мере их работы.

    Если при расчете освещенности коэффициент запаса равен 1.5, то это не означает, что мы безболезненно можем ошибиться в полтора раза в меньшую сторону. Коэффициент запаса предусматривает превышение на его величину освещенности в помещении при незагрязненных светильниках и новых лампах.

    Значения освещенности, получаемые при расчетах, соответствуют условиям максимального загрязнения светильников в процессе эксплуатации, в которых установлены отработавшие значительную часть своего ресурса лампы.

    При расчете освещенности в программе DIALux вместо коэффициента запаса используется обратная величина – коэффициент уменьшения (метод плана техобслуживания). Этот коэффициент изменяется от 0,8 для очень чистых помещений до 0,5 для сильно загрязненных помещений.

    В европейских странах действует единый стандарт, в котором нормируют не минимальную, а среднюю освещенность и неравномерность освещенности в области зрительной задачи (например, освещенность письменного стола работника и неравномерность освещенности в его пределах). Разработанные в Европе и широко распространенные у нас программные средства для расчета освещенности не учитывают требований наших стандартов по выбору контрольных точек. При проектировании освещения эти программы необходимо использовать с поправкой на требования российских норм. Например, если в программе DIALux задать освещенность 500 лк, то по рассчитанным изолиниям освещенности будет видно, что вдоль стен помещения на расстоянии от них на (0,15 – 0,25)L и особенно в углах освещенность может быть значительно меньше 500 лк (L – расстояние между рядами светильников). Для достижения во всех контрольных точках требуемой минимальной освещенности можно в углы помещения добавить по светильнику, а ряды светильников оптимально расположить относительно стен. Простое увеличение количества светильников общего освещения приводит к избыточной освещенности в центре помещения. Поэтому желательна «ручная доводка» расположения рядов светильников и тщательный выбор расстояний от стен до ближайших к ним светильников.

    Использование коэффициентов запаса в расчетах приводит к тому, что при введении осветительной установки в эксплуатацию очень часто наблюдается значительное превышение достигнутой освещенности над нормируемой.

    Для примера на рисунках 1 и 2 показаны результаты расчета освещенности в помещении прямоугольной формы, имеющего длину 6 метров, ширину 5 метров и высоту 3 метра. Коэффициенты отражения потолка – 70%, стен – 50% и пола – 20%. Высота рабочей поверхности 0,85 метра. Светильники в обоих случаях Arctic 2×18 (защищенные с IP65, люминесцентные с двумя лампами по 18 Вт, производства «СВЕТОВЫЕ ТЕХНОЛОГИИ»). Оба расчета выполнены с использованием программы DIALux, в которой задавалась требуемая средняя освещенность 500 лк при коэффициенте уменьшения 0,8 (соответствует коэффициенту запаса 1,25) в первом случае и 0,5 (соответствует коэффициенту запаса 2) во втором случае.

 Освещенность помещения при коэффициенте запаса 1,25

Рис.1 Освещенность помещения при коэффициенте запаса 1,25 (Е_max=746 лк, E_ср=612 лк, E_min=411 лк)



Освещенность помещения при коэффициенте запаса 2

Рис. 2 Освещенность помещения при коэффициенте запаса 2 (Е_max=700 лк, E_ср=571 лк, E_min=384 лк)



    Как видно их рисунков, довольно близкие значения рассчитанной освещенности получены при существенно разном (в полтора раза)  количестве светильников в помещении. Если расчеты выполнены без существенных погрешностей и коэффициенты отражения выбраны правильно, то измеренная освещенность в центре помещения в первом случае составит величину Е1=1,25*700=875лк, а во втором: Е2=2*630=1260лк.

    В процессе эксплуатации осветительной установки освещенность будет постепенно снижаться, приближаясь к тем значениям, которые указаны на изолиниях освещенности.       Если коэффициент запаса во втором случае выбран необоснованно большим, то есть в освещаемом помещении не будет такого количества пыли и копоти, как первоначально предполагалось, то всегда будет иметь место избыточная освещенность.

    Поэтому в проекте освещения всегда необходимо предусматривать возможность отключения части светильников. Если светильники расположены в несколько рядов, то целесообразно предусмотреть возможность выключения, либо каждого второго, либо каждого третьего светильника в ряду. В любом случае выключение части светильников не должно приводить к большой неравномерности освещенности в помещении.

Виктор Чернов



1 августа  2013 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

К разделу  СВЕТИЛЬНИКИ

Нормы освещения производственных помещений

Нормы освещения производственных помещений

Нормы освещения производственных помещений один из сложнейших разделов в разделе светотехнических норм. Так как производственные помещения имеют жесткие требования к источникам света не только по условиям устойчивости к температурам, скачкам напряжения и агрессивным средам.  Нормы освещения производственных помещений имеют ряд жестких правил к самим источникам света и их эффективности. Нормы освещения производственных помещений сложны так как имеют массу аспектов в зависимости работ которые проводятся на промышленных объектах.

Освещение производственных помещений должно:

• Облегчить выполнение задачи: увеличение производительности .

Нормальный режим работы возможно поддерживать при минимальном освещении. Хороший уровень освещенности обеспечивает хорошую производительность, что означает меньшее количество ошибок или несчастных случаев, а также уменьшение зрительного напряжения.

• Обеспечение благополучия: концепция визуального комфорта.

Помимо необходимого уровня освещенности, необходимо также обеспечить следующее:

• Хорошее качество света, испускаемого источниками света
• Однородность освещения
• Соответствующий баланс освещения, чтобы избежать бликов и ослепления

Освещение рабочих мест на производстве

Уровень освещенности должен быть адаптирован к характеру и точности выполняемой работы. Чтобы осветить рабочую зону, рекомендуется использовать местное освещение, приспособленное для общего освещения помещений.

• Для внутреннего циркуляции: 40 люкс Минимальная освещенность
• Для раздевалок и ванных комнат: 120 люкс Минимальная освещенность
• Для слепых помещений, предназначенных для постоянной работы: 200 люкс Минимальная освещенность

Освещение наружных помещений :

• Для подъездных дорог: 10 люкс Минимальная освещенность
• Для наружных помещений, предназначенных для постоянной работы: 40 люкс Минимальная освещенность

Освещение для конкретных рабочих областей :

• Для средней механики и офисной типизации: 200 люкс Минимальная освещенность
• Для машинной обработки и офисных чертежных работ: 300 люкс Минимальная освещенность
• Для тонкой механики, гравюры, рисунка и цвета: 400 люкс Минимальная освещенность
• Для точной инженерии, тонкой электроники и различных элементов управления: минимальная освещенность 600 люкс

 Уровень освещенности, необходимый в отрасли, зависит от:

• Размер деталей, которые необходимо соблюдать
• Контраст между объектом / формой и дном (чем больше контраст, тем выше освещенность).

Также следует учитывать следующие аспекты: Скорость выполнения работ

• Движение контролируемых объектов (чем быстрее движение, тем выше освещенность требуется)
• Возраст операторов

В отраслях, где требуются мелкие и точные механические задачи, а также в электронной промышленности, необходимо установить специальные усилители освещения на рабочих станциях. В некоторых отраслях промышленности, в частности в химическом секторе, требуется использование защищенных светильников.

Отрасли, в которых цветопередача чрезвычайно важны, например, в полиграфической промышленности, требуют использования соответствующих ламп освещения. В других отраслях промышленности, таких как лакокрасочное производство, пластмассы или смолы, промышленный процесс требует использования специальных УФ-типов или ИК-излучения.

Нормы освещения производственных помещений

Производственное освещение – это вид освещения, являющийся обязательным для всех типов помещений, предназначенных для осуществления производственных процессов и обеспечения технологических и иных видов промышленных работ, движения транспорта.

Данный вид освещения принято подразделять на три основных типа:

• Естественное;
• Совмещенное;
• Искусственное.

Под естественным видом освещения принято понимать дневной и солнечный свет. Его принято подразделять на боковой, верхний и совмещенный:

• Боковой свет поступает через оконные проемы;
• Верхний свет – через специальные световые колодцы и проемы в потолке;
• Комбинированное включается в себя и боковой и верхний естественный свет.

Основная масса производственных помещений, в которых постоянно работают люди, должны иметь две формы освещения: естественную и искусственную.

Нормы освещенности при проектировании производственных помещений

Таблица взята

Нормы освещенности промышленных помещений

№	Нормы освещения производственных помещений	Средняя освещенность Еср, лк не менее
1. Литейные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
1.1	Копровое отделение (дробление металлолома). Шихтовый двор, участок, рабочая площадка подъемника. Проходы по цеху и подходы к рабочим местам. (Г-0.0).	75
1.2	Смесеприготовительное отделение Транспортеры.(Г-0.8).	30
1.3	Смесеприготовительное отделение Бегуны. (Г-0.8).	200
1.4	Смесеприготовительное отделение Вальцы, сита. Стержневое отделение. Формовочное отделение общий уровень освещенности по отделению. Изготовление форм, сборка опок, постановка стержней для крупного и среднего литья. Технологическая обработка моделей, сушка. Отделение выбивки общий уровень освещенности по отделению. Механическая выбивка форм и стержней из опок. (Г-0.8).	150
1.5	Формовочное отделение изготовление форм для литья по моделям. (Г-0.8).	300
1.6	Стержневое отделение сушка и хранение стержней. Формовочное отделение подача опок, форм на заливку. (Г-0.0).	50
1.7	Плавильно-заливочное отделение площадка осмотра и ремонта вагранок, печей. (Г-0.0).	30
1.8	Участок остывания опок. (Г-0.0).	10
2. Кузнечные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
2. 1	Заготовительное отделение. Ковочное отделение. Механическое отделение общий уровень освещенности по отделению. (Г-0.8).	200
2.2	Механическое отделение галтовочные барабаны. (Г-0.8).	150
3. Холодноштамповые цехи, отделения производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
3.1	Общий уровень освещенности по цеху, отделению. Прессы, штампы, гибочные машины с ручной подачей. (Г-0.8).	200
3.2	Штамповка на автоматах. (Г-0.8).	150
4. Термические цехи, отделения производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
4. 1	Общий уровень освещенности по цеху, отделению. (Г-0.8).	150
4.2	Термические печи, печи-ванны, установки ТВЧ, закалочные ванны, ванны охлаждения. (Г-0.8).	200
5. Цехи металлопокрытий, (гальванические цехи) производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
5.1	Общий уровень освещенности по цеху. Ванны травления, мойки, металлопокрытия. (Г-0.8).	200
5.2	ОТК. (Г-0.8).	500
5.3	Отделение очистных сооружений. (Г-0.0).	10
6. Цехи металлоконструкций производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
6.1	Заготовительные отделения, участки. (Г-0.8).	200
6.2	Заготовительные отделения, участки на открытых площадках. (Г-0.8).	50
6.3	Сверловочный участок. (Г-0.8).	150
7. Сварочные и сборочно-сварочные цехи, отделения, участки производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
7.1	Общий уровень освещенности по цеху. Сварка, резка, наплавление. (Г-0.8).	200
7. 2	Разметка, керновка. (Г-0.8).	300
8. Малярные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
8.1	Малярные цехи общий уровень освещенности по цеху. Подготовительные операции (зачистка, обезжиривание, грунтовка). Окраска конструкций, строительных машин, оборудования и т. п. (Г-0.8).	200
9. Механические и инструментальные цехи, цехи оснастки производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
9.1	Тюбингово-механический цех общий уровень освещенности по цеху. Обработка тюбингов сложной конструкции на радиально-сверлильных станках. (Г-0.8).	200
9. 2	Механические, инструментальные цехи, отделения, участки, цехи оснастки общий уровень освещенности по цеху (Г-0.8).	300
9.3	Механические, инструментальные цехи, отделения, участки, цехи оснастки разметочный стол, слесарные, лекальные работы, работа с чертежами. (Г-0.8).	500
9.4	Механические, инструментальные цехи, отделения, участки, цехи оснастки ОТК. (Г-0.8).	750
10. Ремонтно-механические цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
10.1	Общий уровень освещенности по цеху. Разборка машин, механизмов. Разборка узлов машин, механизмов после мойки. (Г-0.8).	200
10. 2	Отделение ремонта двигателей, моторов, насосов и другого электрического, гидравлического, пневматического оборудования. (Г-0.8).	300
10.3	Отделение ремонта ходовых частей машин гусеничного типа. (Г-0.8).	150
11. Механосборочные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
11.1	Отделение сборки крупных узлов машин, механизмов, оборудования. (Г-0.8).	150
11.2	Отделение сборки средних узлов машин, механизмов, средств малой механизации, оборудования. Цех, отделение, участок сборки машин, механизмов, оборудования. (Г-0.8).	200
11. 3	Отделение сборки электрического, гидравлического, пневматического оборудования. (Г-0.8).	300
12. Электромонтажные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
12.1	Общий уровень освещенности по цеху. Участок монтажа щитков, панелей, пультов, шкафов и т. п. (Г-0.8).	200
12.2	Участок разделки провода, обмоточные операции, сборка приборов и другой электроаппаратуры. (Г-0.8).	300
13. Абразивные цехи производства и ремонта машин, механизмов, металлоконструкций и металлоизделий
13.1	Общий уровень освещенности по цеху. Отделение приготовления формовочной массы. Отделение, участок термообработки абразивных кругов. (Г-0.8).	150
13.2	Прессовое отделение. (Г-0.8).	200
13.3	Отделение механической обработки абразивных кругов, испытание на твердость и на разрыв, ОТК. (Г-0.8).	500
14. Бетоносмесительный цех производства железобетонных и керамзитобетонных конструкций и изделий
14.1	Бетоносмесительный узел общий уровень освещенности по отделениям узла. Бетоносмесительные отделение. Бетономешалка. (Г-0.8).	10
14.2	Бетоносмесительный узел дозировочное отделение. (Г-0.8).	150
15. Арматурный цех производства железобетонных и керамзитобетонных конструкций и изделий
15.1	Арматурный цех заготовительное отделение общий уровень освещенности по отделению. Сварочный цех, отделение общий уровень освещенности по цеху, отделению. Сварочные посты, автоматы, машины. Отделение сборки арматурных каркасов общий уровень освещенности по отделению. (Г-0.8).	200
16. Формовочный цех производства железобетонных и керамзитобетонных конструкций и изделий
16.1	Формовочный цех общий уровень освещенности по цеху. (Г-0.8).	150
16.2	Тепловлажностная камера. (Г-0.8).	50
16.3	Участок распалубки, изоляционных, отделочных работ, ОТК и маркировки. (Г-0.8).	200
17. Производство силикатного кирпича
17.1	Дробильное отделение. Отделение обжига известняка. Отделение помола. Массозаготовительное отделение. (Г-0.8).	75
17.2	Контроль готовой продукции. Прессы, автоматы-укладчики. Формовочное отделение. Общий уровень освещенности по отделению. (Г-0.8).	200
18. Производство красного глиняного обыкновенного кирпича
18.1	Цех обжига. (Г-0.0).	75
18.2	Сушильные печи. (Г-0.8).	75
18.3	Контроль готовой продукции. (Г-0.8).	200
19. Производство извести
19.1	Общий уровень освещенности по лаборатории. Лабораторное оборудование, приборы. (Г-0.8).	300
19.2	Общий уровень освещенности по отделению. (Г-0.0).	75
20. Обработка гранита и мрамора
20.1	Гранитные и мраморные цехи. Общий уровень освещенности по цехам. (Г-0.8).	150
20.2	Распиловка природного камня на плиты. Резка и окантовка плит на фрезерных станках. (Г-0.8).	200
20.3	Шлифовка и полировка плит. (Г-0.8).	300
20.4	ОТК. (Г-0.8).	500
20.5	Упаковка готовых плит. (Г-0.0).	75
21. Деревообрабатывающие предприятия и цехи. Лесопильное производство.
21.1	Площадки разгрузки (погрузки) сырья, пиломатериалов, готовых изделий из транспорта (в транспорт). (Г-0.0).	10
21. 2	Общий уровень освещенности по отделению. Рама лесопильная (со стороны подачи бревен), второй этаж. Распиловка древесины на ленточных, циркулярных, маятниковых пилах. (Г-0.8).	200
21.3	Отделение сортировки, браковки пиломатериалов. Отделение обработки пиломатериалов. (Г-0.8).	100
21.4	Отделение переработки и транспортировки отходов, первый этаж. (Г-0.8).	100
22. Деревообрабатывающие предприятия и цехи. Столярное производство.
22.1	Общий уровень освещенности по отделению. Участок раскроя, разметки пиломатериалов. Автоматические поточные линии. Сборочное отделение. Отделение приготовления клея. Отделение окраски изделий и покрытия лаками. (Г-0.8).	150
22.2	Шлифовальные станки. Участки остекления оконных и дверных блоков. Подготовка и покрытие изделий лаками и красками. (Г-0.8).	200
22.3	Участки подбора текстуры и наклейки шпона. Шлифовка (зачистка) поверхности изделия. (Г-0.8).	300
23. Производство инвентарных зданий контейнерного и сборно-разборного типов
23.1	Общий уровень освещенности по цеху. Пост сборки объемных блоков. Линия изготовления панелей (ваймы, прессы, кантователи, рольганги, гвоздебойные станки, посты укладки утеплителя). (Г-0.8).	150
23.2	Участок доборных и крышных элементов. Участок острожки и сращивания досок по длине и сечению. Участок раскроя плит по формату. Участок склеивания плит. (Г-0.8).	150
24. Производство деревоклееных конструкций (ДКК)
24.1	Общий уровень освещенности по отделению. (Г-0.8).	150
24.2	Места складирования пакетов. (Г-0.0).	50
25. Ремонтно-инструментальные цехи, отделения, участки
25.1	Общий уровень освещенности по цеху, отделению, участку. (Г-0.8).	300
25.2	Станки для заточки ножей, твердосплавных пил, фрез, вальцовочные. Пилоштампы для насечки зубьев. Столы сборки, осмотра и контроля готовых инструментов, верстаки слесарные. (Г-0.8).	300
25.3	Склады металла, металлолома, пиломатериалов, сырья, сыпучих материалов (щебня, песка, цемента и т.д.), готовой продукции. (Г-0.0).	20
26. Предприятия по обслуживанию автомобилей
26.1	Мойка и уборка автомобилей. (Г-0.0).	150
26.2	Техническое обслуживание и ремонт автомобилей. (Г-0.0).	200
26.3	Ежедневное обслуживание автомобилей. (В – на машине).	75
26. 4	Осмотровые канавы. (Г – низ машины).	150
26.5	Отделения: моторное, агрегатное, механическое, электротехническое и приборов питания. (Г-0.8).	300
26.6	Кузнечное, сварочно-жестяницкое и медницкое отделения. Столярное и обойное отделения. Ремонт и монтаж шин. (Г-0.8).	200
26.7	Помещения для хранения автомобилей. (Г-0.0).	20
26.8	Открытые площадки для хранения автомобилей. (Г-0.0).	5
27. Котельные
27.1	Площадки обслуживания котлов. (Г-0.0).	100
27.2	площадки и лестницы котлов и экономайзеров, проходы за котлами. (Г-0.0).	10
27.3	Помещения дымососов, вентиляторов, бункерное отделение, топливоподачи. (Г-0.8).	100
27.4	Конденсационная, химводоочистка, деаэраторная, бойлерная. (Г-0.0).	100
27.5	Надбункерное помещение. (Г-0.8).	20
28. Электропомещения
28.1	Камеры трансформаторов и реакторов. (В-1.5).	50
28. 2	Помещения распределительных устройств (В-1.5).	100
28.3	Помещения для аккумуляторов. (Г-0.5).	50
28.4	Ремонт аккумуляторов. (Г-0.8).	200
29. Помещения для электрокар и электропогрузчиков
29.1	Помещения для стоянки и зарядки. (Г-0.0).	50
29.2	Ремонт электрокар и электропогрузчиков. (Г-0.0).	200
29.3	Электролитная и дистилляторная. (Г-0.8).	160
30. Помещения инженерных сетей и прочие технические помещения
30.1	Помещения для вентиляционного оборудования (кроме кондиционеров). (Г-0.8).	20
30.2	Помещения для кондиционеров, насосов, тепловые пункты. (Г-0.8).	75
30.3	Машинные залы насосных, компрессорные, воздуходувки с постоянным дежурством персонала. (Г-0.8).	150
30.3	Машинные залы насосных, компрессорные, воздуходувки без постоянного дежурства персонала. (Г-0.8).	100
30.4	Помещения для инженерных сетей. (Г-0.0).	20



Основная сложность расчета освещенности помещения естественным светом заключается в его не постоянстве. В связи с этим необходимо дополнительно установить системы искусственного освещения.

Так, искусственное освещение принято подразделять на следующие виды:

• Рабочее;
• Аварийное;
• Охранное;
• Дежурное.

Общее или локализованное освещение заключается в установке осветительных приборов в верхней части помещений таким образом, чтобы они давали равномерный свет для всех рабочих мест или оборудования. Общее освещение может быть дополнено и местным освещением – это дополнительные светильники, установленные непосредственно на рабочем места или вблизи оборудования. Такое освещение именуется комбинированным. В ситуации, когда нормирование освещения производственных помещений оказывается недостаточным для комфортной работы, применяются системы совмещенного освещения.

Нормы освещенности

таблица для разных видов помещений, перевод в люмены

На чтение 9 мин Просмотров 8. 8к. Опубликовано 11.02.2021 Обновлено 29.06.2022

Содержание

1. Что такое люкс
2. Нормы освещенности в разных видах помещений
3. Шкала освещенности в люксах
4. Минимальная освещенность в люксах
5. Как определять освещенность в люксах
6. Приборы для измерения освещенности

Люкс является основной единицей измерения при проектировании и проверке норм освещенности во всех видах помещений, а также на улице. Лк в освещении используется в качестве показателя, с помощью которого можно обеспечить нормальное выполнение любых работ. Главное – подобрать освещение в соответствии с нормами, установленными СНиП и СП.

Освещенность должна быть такой, чтобы человеку было комфортно в помещении.

Что такое люкс

Расшифровка Лк в освещении обозначает люкс, разобраться с термином не составит труда. Он используется для нормирования света. Если нарушить рекомендованные правила, то это негативно скажется на зрении. Человек будут намного быстрее уставать или же из-за излишней яркости будут болеть глаза. Все основные показатели есть в СП 52.13330.2016, это основной нормативный документ, которым руководствуются все российские проектировщики.

Есть два основных показателя – люксы и люмены, в чем разница понимают немногие, хотя тут все просто:

1. Люмен (Лм) – единица измерения светового потока, используемая в международной системе физических величин. Он равен потоку, исходящему из точечного источника с силой света в 1 канделу. То есть, данный показатель отражает полный световой поток, исходящий от лампы. Он не учитывает концентрацию света за счет отражателя или его бесполезное рассеивание во все стороны.

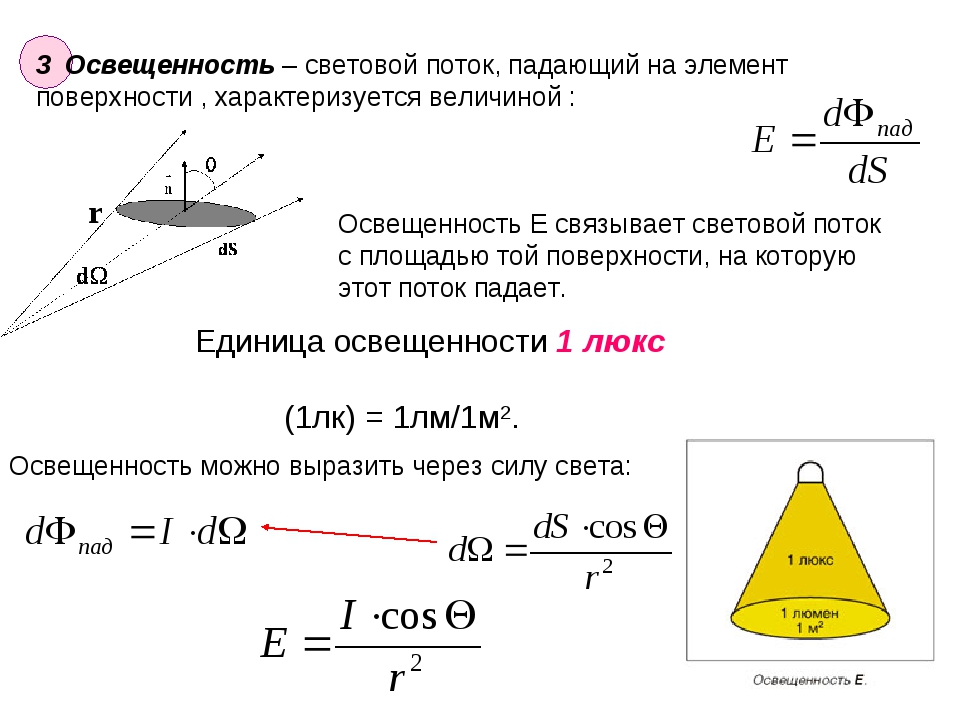

2. Люкс – единица измерения освещенности, входящая в международную систему. Он равен освещенности участка площадью в 1 кв.м. с силой света в 1 люмен. Если на квадратный метр падает световой поток в 200 люмен, освещенность равна 200 люксов. Если свет распределяется на 10 кв. м., то освещенность составит 20 Лк.

Наглядный пример, как могут светить фонари с одинаковым световым потоком, но разным световым пучком.

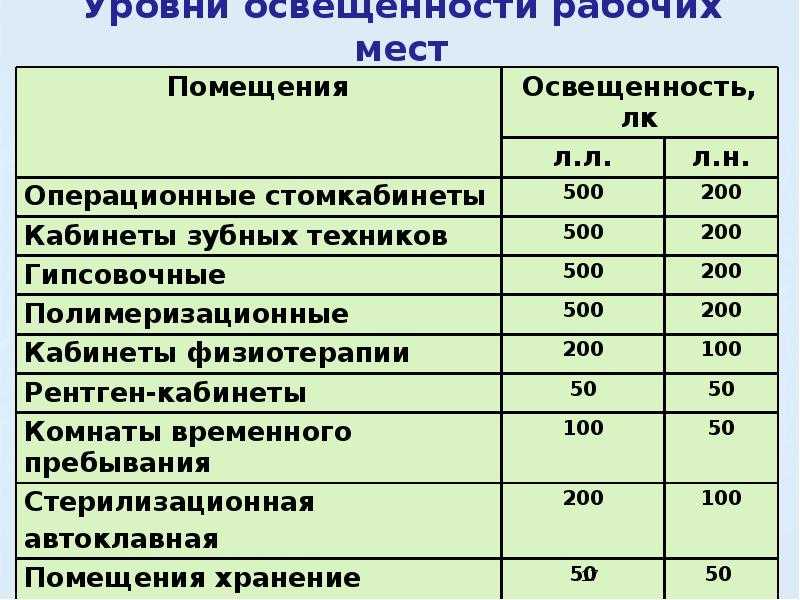

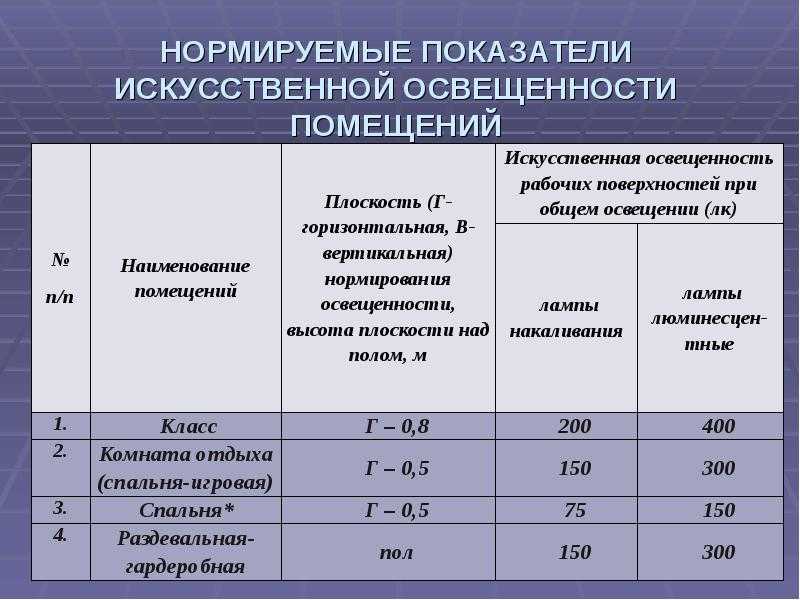

Нормы освещенности в разных видах помещений

В СНиП регламентированы все основные показатели. Нужно найти тип помещения, чтобы узнать минимально допустимое значение, от которого следует отталкиваться при проектировании. При этом диапазон может быть достаточно большим, все зависит от специфики выполняемых работ и других особенностей. Ниже указана освещенность в люксах – таблица показывает значения для основных типов помещений.

Помещение	Норматив освещенности, в Лк
Офисные помещения для работы за компьютерами или с документами	300
Переговорные комнаты, конференц-залы	200
Лестницы, эскалаторы	50-100
Коридоры, холлы	50-75
Кладовки, подсобные помещения	50
Помещения для черчения	500
Жилые комнаты и кухни	150
Детские комнаты, игровые зоны	200
Библиотеки, кабинеты	300
Ванные санузлы, коридоры в квартирах	50
Сауны, бани, бассейны	100
Учебные классы	400
Спортзалы	200

Для каждого вида помещения норма освещенности отличается.

Есть показатели и для других сфер. Что касается производственных помещений и цехов, там есть градация по степени точности выполняемых работ. В зависимости от этого освещенность может варьироваться от 50 до 5000 люксов и даже больше. Причем, предъявляются требования как к местному, так и к общему освещению, оба параметра одинаково важны.

Шкала освещенности в люксах

Для определения подходящего светового режима можно использовать еще один вариант – шкалу освещенности. В ней установлены рекомендуемые значения в зависимости от выполняемой деятельности.

Род занятий	Рекомендуемый уровень освещенности
Места с темной обстановкой вокруг	От 30 до 50
Площадки и помещения, где не выполняются постоянные работы	100-200
Места с ограниченной нагрузкой на зрение	200-500
Объекты со средним уровнем зрительной работы	500-1000
Работы с высокими требованиями освещенности	От 1000 до 2000
Проведение точных работ	2000-5000
Сверхточные работы	От 5000 до 10000
Помещения, требующие особых условий освещения (например, операционные)	10000-20000

Чем выше требования к точности, тем ярче должен быть свет.

В одном помещении может быть несколько разных зон, если это требуется для нормального выполнения работ.

Минимальная освещенность в люксах

Если указана мощность ламп в ваттах, нужно обязательно переводить показатели в люксы, так как нормативы указаны именно для них. Есть информация о том, сколько Лк в 1 Вт разных источников света, поэтому провести расчеты не составит труда. Что касается минимальной освещенности, то данные, указанные в СНиП являются именно нижним показателем, на который стоит ориентироваться.

Свет может быть ярче установленных норм, на этот счет нет особых ограничений. Главное, чтобы не было дискомфорта для зрения. Но что касается показателей ниже установленного значения, допустимая разница составляет не больше 10%. Это и есть абсолютный минимум, ниже которого опускаться нельзя.

Аварийное освещение должно обеспечивать нормальную видимость при эвакуации.

Как определять освещенность в люксах

Расчеты не занимают много времени, если известна хотя бы мощность лампы в люменах. Она отличается для разных источников света. И если на упаковках светодиодных и люминесцентных изделий есть вся необходимая информация, то у ламп накала ее может и не быть. Но рассчитать силу света в люменах несложно – мощность в ваттах умножается на 12. Так, вариант на 100 Вт выдает примерно 1200 Лм.

На упаковке со светодиодными лампами есть вся нужная информация.

Для определения освещенности без использования оборудования надо знать суммарную мощность светильника и площадь, на которую распространяется свет. Исходя из этого посчитать примерное значение нетрудно. При этом стоит понимать, что полученный результат примерный, так как он не может учесть потери светового потока и особенности его распределения рассеивателем плафона.

В отличие от искусственного света, естественный зависит от ряда условий – облачности, региона, расположения зданий и деревьев рядом. Чтобы оценить качество освещения используют КЕО (коэффициент естественной освещенности), который измеряется на уровне пола на расстоянии 1 метр от стены, противоположной оконным проемам.

Приборы для измерения освещенности

Замеры производятся с помощью люксометра. Это специальный прибор с фотоэлементом, проводимость которого зависит от силы света, попадающего на него. Для проведения проверок надо использовать оборудование с погрешностью не большее 10%, это требование установлено нормами ГОСТ.

Прибор обычно состоит из электронного модуля с экраном и блоком настроек и фотоэлемента, прикрепленного на гибком проводе. Такая конструкция позволяет проверить показатели в любом месте, достаточно протянуть руку.

Проводить измерения люксометром несложно.

Можно проверить освещенность с помощью фотоаппарата, сфотографировав белый лист и сверив параметры диафрагмы и выдержки.

Люксы используются при оценке освещенности всех помещений, так как это самый простой вариант проверки соответствия света установленным нормам. Если все спроектировано верно, будут созданы лучшие условия для зрения человека.

Руководство по рейтингу

люкс / минимальной освещенности 2021

Рейтинги люкс часто используются производителями для продвижения возможностей своих камер при слабом освещении, но на самом деле этим характеристикам нельзя доверять.

В этом 14-страничном руководстве мы объясняем, почему рейтинги в люксах (также известные как минимальные характеристики освещенности) настолько проблематичны, как они устанавливаются и какие приемы/методы используются:

Фундаментальные *****: **** ********* ****-********* *** *******

******* ******* ***** ************** *** ************* ****** потому что **** **** ******** ******* *** **** будут ********* ***** *******’ *** ** *****. В то время как они *** *** ****** * ****** *** многие ************* ****** *** ***** *** методы ** ******* ** ********** ******* ************.

**** **********, **** ************ ******* **** и ***** ** ** ** *** ******. ** ** **** *****, ****** в ***** **********, **** ******* ** * самоназначенный *** ******.

*** *******, ** *** ***** *****, каждый *** ***** ***** ****** * * считается «****», *** **** ** *************** из ****** ** ******* * ********, ***** является «*****»?

Конкурентный *** ****** ******

*************, ***** **** **** ******** ** **** до ********** **** ** ** ** не * ****** ***** *** ****** ** их *******, **** **** ** ********** до ****** *** **** *** *** ********, зная **** ** ***** *********** **** делать *** **** . ******, ******** ************* ИПВМ ***** ** ********** ***** *** взял **********’ *** ******* **** ******* когда ********** *** ** ***, ** ** не ** **** ***** ***** ****** неконкурентные.

********** ** **** ***** ******* *** быть **** ** ********* * **** **************, это ********* ********** *** ******** *** ******* может ******* **** * *************’* *** оценки.

Несколько ********** **** / **** ********** *** «**** *****»

* **** ***** *** **** ********* **** подать заявление ** ******* *********** * *******, **** находятся *** ****** ****. * *** производители **** *** ****** ** **** ссылки*** *****-* («*************** * *** ***** ******* Производительность *** ****** *******»)** ***** *******, *** *** *** является *** **********.

************, **** ***** ********* *****, **** использовать ****** ***** ********** ***** **** **** нереально *** ****-***** ***. *** *******, тесты ********** *** ***** *** *********** графики ***** * *** *** ******’* ***** из ****:

***** **** ** **** *** *** ************, настоящие ****** *** *** ** **********, с ********* ******** *** ******** а также **** ******* ******** ** ********* артефакты *** ******* ***** ***** *** вряд ли ** ** ************* ****** ** *** эти ******.

Движение *********

** ** **** ** ******** *** ***** ******* , **** ****-********** ******* ******* ****** предметы. *******, ********** ** ***** ******* метод ** ****, ******* *** ********* ** в общем ********* **** ** ********** *******.

**** ***** ******* ************ **************** **** подробнее * ******** ** ********** **** ****-***** сцены *******, **** **** ***** * камера *** ******, ***** ******* *** вероятно ** ** ****** ** ***** * предметы.

*** *******, ***** *** ****** ***** показывает ***** ******* ****** * **** ** это *****, ** **** ** ******* строки ** *** **** ***** *** некоторые ** **** ******, ** ******, ***** Детали *** **** (*****).

Осторожно **** ***** **********

** ******** ** *** ******* ** *** производительность ********** *****, ***** ****** **** быть ***** ** *** ** ******** ************* использовать ** ***** ********** ***** *** далее ** ** ***** *****, *********:

• ***** **. ********** *******
• *-****
• ***
• ******* *****

Цвет ** */* *******

*** * ***/***** ******* ***** ******* ********** ИК *** ******* * *** ***** **** 2 *** *******, *** ***** ** цвет ****, *** ****** * * **********. Это ********** ** *** ** ********* производительность ** ********** **** *** ** эмбиент ** ***** ***** ** ******* в ***** ****. ******* ************* *** часто *************, ** ** *** ******** ниже , ***** **** **** ********** ******* подсветка ***** */**** ** ***** **** (теоретически *** ******).

***** ***** *** ** ******* ** светлый ** *****, *** ********* * ** завышено. ****** ***** ************* *** ******** ДСП **** ******* *** ** ********* ** цвет *** ********** ******* **** ******, как **** ** **** ********** ***** из * *******-********** ****** ** *** такой же *****.

Ф ****** *** *** *******

***** ** ***** * ******** *** **** указать ***** ******* ************* ***** * другое* ********** *** **** *** ****** ****. Для них ****** *** ****** ** *. ** люкс ** */*.* *** *** ****** май **** ** ********** */*.* ****.

** *** ******* *****, **** ** ****, **** ******* ******* ***** ****** в **.*, *** *** ****** ******** с ** **.* ****, * **** ************ **** **** *** ****** ** легкий ** ** **.* ****.

**** ******** *** ************’* *** **** самооценка, ****** **** **** ***** ***** ***** ******* ************ ** ** *** ** 0,225 *** ****** **** .* ***.

*******, ***** ***** *** ********* ***** в * ***** ****** ‘* ****** ***** из **** **** ***** ********* ******. Однако * ****** *** ****** *********** от **** ** **********, **** ***** *** светлый ************* ** *** ****** ** увеличенный **.

ИРЭ ******

*** ** * ******* ** *** контраст ***** ** ** ****** *** ** сигнал, ****** ***** ********** ***** ******* из ****** ******* , *** ** ****** применимый ** **. *******, ***** ** камеры ** *** ******* ****** ****** из ***** **** **********, ** ** а **** ******.

* *** ************* ***** **** ** на **** ******, ******* * ******** ******* освещенность ****** *** ********** **** (**** часто ** *** * *). *******, ***** это ** ******* *** ************* *** тестирование **** *** , ** ********** ***** ****** ******* ************ **** ** эти ***** (********* **) *** ******** ниже ********.

Затвор ****** *** *** *******

***** ************* **** **** *** ******* в ********* ** ******** ******* ******. Некоторые **** */***, ****** */**, *** некоторые ** *** **** **** ****** 1 **** ****** *******. ***** ****** игнорировать **************** ** *** ******* ***** другие **** */ ***, ******* ***** ***** длиннее ******* ****** ***** **** ***** и ***** ******* ************* ******,****** **** ******* * * ********** *******.

** *** **** ***** ******* *****, ************ ***** *** **** ************ ** 1/30 с *** */** ******* ******:

** ******, *** ******* ************ ************* ‘выглядит ‘ ****** ** */**, *** **** является *** * ************* *********** , ****** торг *** **** ***** *** **** размытие.

Исторический ******* ************ ******: ****-** *** «** ******* **»

******** **** *** **** ** ****, пользователи ****** ** ***** ** ** * фокусы **** ** **** *******, ******* они *** ***** ** ******* ** спеки ** ******* ********* ** *** поле.

• ****-** (*********** **): ****-** ** *********** * ********** **** вместо **** *******. *** ****** *** сенс ** «*****», *** ****** *******, с **** ***** ***** (**, **, *** и т. д.) ****** ********** ***** */*** ** производят ** * ********** ******* *****.

• «** **********» *****: **** ************* (***** ** ******* ** *** прошлое) **** ********** ** ******* ********** по * ****** «* ***, ** *********» за ***** ******** ***/***** *** **** (******* встроенный**). **** ***** «** *** купить *** *** **** *** ** свет ******, *** ******* * *** ** легкий.» **** ** ********* **** *** Любые***/*********** *** ********* * ******* ** ******** добавление ******** ** ************* *****, **** * находятся ************ **** ** ****.

Грубый *** ***** ************* ******

***** ** **** ****** *, ** ******* ***** ******* **** ***** ****** ********** на ***** *** ******:

• ***** *.** ***: ******* **********/* *******
• ******* *.** *** *.* ***: ************, но ** **** ***** ** ***********
• *.* *** *** *****: **** ***********

Осторожно ********** ***** (

************* ********** *** **** ************* ***** *. ** люкс*** **** ***** ************ *********** ***** камеры *** ***** *************, ********** ** а * ********** **************** ** *** **** п.

*** *******, *** ****** ***** *** и ********* *** *.*** ** * ******* подсветка ****. *******, **** ** ~*.** лк (*** ****** **** ************ *** метров *** *******), ******* ****** ******* находятся **** *** **** **** ** скрыто ** ******* *****.

***** **** ******* ** **** ******** май ******* ****** ** * ***** *********** (например, ********** ******* *** *), ** **** *** ***** ***** **** чрезвычайно **** ***********, **** ** *****’* Ультра ***** ****** **** (***** ********* ******* движущийся ******* *** ** **** * ******,*** *** **** *******) ************* ******* ******, *********** **** ** *** *****.

** *****, ** ******* ** ************* изготовление ****** ***** *.** ***, ** производительность ****** ******* ***** *****.

Консервативный ***** ** *** ********** ************* (*.**–*.* ***)

******* *. ** *** *** *.* ***, ******* *** **** ************ ** ********** и ****** ****** ** ******* **** реалистичные **********. *** *** ********** **** Оси *****-** (*.****) *** ***** **** ***** 8000i (*.****) *** ********** ** **** диапазон, *** ************* ** ** ** означает **********.

*** *******, ***** *** ****** ***** использует * ********** ****** ****** *.** *** рейтинг, ** ***** **** **** *** тест ***** *** ******* * ****** ** это *****, **** ** ****** ******* из *** *******, **** * ***** контур.

******* ** **** **** **** ******** ** производительность, ** ******** ******* ** ******* ******* в **** ***** ** ***** ******** возможно.

Высшее ***** ****** **** ************* (>*.* ***)

******* * ******** ** *.* *** ** выше*** ********* ****** ** *** *****. Этот ********** ********** **** ********-************ ******* чей ** * ***** ************* *** **** заменено ** ***-************ ***** *** * **** модели, ** **** ** ************* ********** *******.

*******, ***** ***** *** ***** ***** являются **** ******** ** ** **, **** в мае *** * ****** **** ***** **********.

*** *******, *** ****** ***** ** указано ** * ********** **** *.* * люкс, *** ********** **** **** ***** подробности **** ***** ******* ***** * * это *****:

ИК ************ *** *** ****** — *** ******

**** ******* ***** ****/******** ******** ********** ** .

******* ** ****, *** ******* ** не ********** ***** ** ****, * **** эти ******* **** ***** *** *****. Это ** ********** ** **** ** камеры ** ******* *** ** ************* но **** ** ********** *** ****. Как ****, **** ** ******* ****** а *** ****** ** * ***, так как **** ** * ** **** *****.

** ********** *** ****** ** ***** предоставляется *** ** ******* **** ** есть ********, ********** ****** ***** **** (поскольку **** ** ** **, *** камера **** ** ***** *** *****). См. **** ******* *****:

**** *** ************* ******* **** *** тот же ******* ** *** * **** *******. Тем более, ***** ** ******* **** ***** собственные ************, ****, ****** **** *****-**** ****, находятся на ***** ** ***-** ** ************* ** делать *** ***** ****** (*.*.,*** *** ******* ******-****** *******).

Интегрированный ***** ***** ***** ******

** *** **** *** *****, **** *** с ********** ************ ***** ******************* ** ** **** ****** **** обыкновенный, **** *** ********** ** ********* цветной ** *** ** ***** ******* ** монохромный **** ***** **.

******* ** ** *******, ***** ***** светлый ******* ******* **** * *************, *** рейтинги ** *** ************* ***** ** их *** ***** **** ****** ********** просто ******* «* *** **** *****» или ******* :

*** ******’* ******* ************ **** **** применяется **** ** * ***** ***** ** инвалид.

Прочее *** ***** ********

*************, ** *** ******* ** *** ****** точно ******** **** *** ******* **** плохо ** *** *****. **** *** ‘лучшее из ***** *** **** **** ** ***** темный **********.

***** **** ** *** ***** ***** освещение, **** *** ******* ** *** прошлое ** * ***** *** *** *** причины:

• ***** *** ***** **********: ** ** * ****, «***** *** *****» камеры **** ********* ********** *** *** **** по *** **** *** *** ** производителя ******* *****. *******, ** ****,**** $** ********** ********** ** ******** **** **** ******* супер *** ***** **********. **** ***** является ******** ** ********.
• ****** *******: **** **** *** ***** ***, */*» тепловизоры **** *** ***. ***, «*******» ******* используйте 1 /2″ ******* ***** ******* ******** *** светлый ************* (**** *** **** ******** ***** низкий ***** **********). ***** *** **** некоторые **** ***** ****** ** ******* (например, *’ ** ****) ** ** ******* изображения ** ****-********, *** ** *** выше ****** (*.*.,*** *** ** / **** ******).

Как ** ****** ******* *******

** *** ***** ** ******** * ** ты и *** **** ******* ******* ******** ****, IPVM ********** *** ********** ************* ********:

******* ************* ** *. ** *** ** 1/30 с *******, ** **** ******* *******.

*** ********** *** **** ** **** камеры ********* ** *.* *** ** выше * ** ****** ****** ****** *** в тебе *** ** **** ***** *******. *******, если это, *.*., *.***, *** ************* ******** ****** ** ********** ****-*** **** ***-****** камеры **** *** **************** *********.

*******, **** **** ** ******* *** «1/30 с *******, ** **** ** ***** *******» к ******* ************* ********* ******* ******* **** являются ******* ***** *** ******* ** представить *********** ** *******.

[****: **** ***** *** ********** ******* в **** *** *** ** ** ******* с ********** ********, ************ ** *** свет, ** * ******* *** ******* ***********.]

Минимальная освещенность (люкс) Испытано — Axis, Bosch, Dahua, Hanwha, Hikvision, Vivotek

** ***** *************, ************* ***** ******* камеры’ ******* ************** ********* *** ****** (*.*., *.** или же *.*** ** **** *.****), **** полные ********, *** ** **** ****** опыты, ******* *** **** ** ***-********.

** **** *** *** ************* ****** и *** **** ******* *** ***** *** светлый *************, ** ****** ** ******* от * ******* ******, ******* **** *** лучшие ** *** ***** ********** **** наши*** ** *** ***** **** ******** ****, **** * *** *********, ** обнаружить ** *** ******* ** ******* ** ************ ****** ********* * * **********:

• **** *****-***
• **** ***** **. ***
• **** *****-**
• ***** ***-****-**
• ***** ***-**** ***-**
• ****** ***-******
• ****** ***-******
• ****** ***-**** *
• ********** **-*********-*
• ********** **-*********- *
• ******* ******-****
• ******* ******-**

** **** ** ****, ** *******:

• *** ** ******* ******* ** ***** минимум ***** **************?
• **** *** *** ****** ************ ****** необходимо *** ******* ** * ****** ************* лицо *******?
• ** ******* ************* ***** ****** ******* производительность?
• *** ** ******* ****** ****** ********?
• *** ** ****** ************* ******* *** указать ******* ****** ****** ******?

*** ****** ** ******* ************ *** как ** ** ********** * *** ****, видеть ****** ****** / ******* ************ *****.

*******

***** ** *** *******, ********* **** радикально ***** *** ***** ******* ************ *****, с ** ****** **** **** ****** ******* их *******’ ***** *** ***** ****** нужно ** ****** * ************* ****** ******* (0,0005лк **. *.****), *.*. *********** *** специфический ****** **. ******.

**** *** **** ************* ** ***** технические характеристики, ******* **** **** * .** ** 2x, ***** ****** **** **** ********, но ** * **** ****** * *** Hikvision, ******* **** ** (*******) ** 17x (****** ********).

*******, **** *** ***** ******* **** на ***** ** **** **** * *******, с некоторыми ********* * ********** ******* *** ****** полностью ******** ********, ******* ** ** ****** Детали.

Тест *******

** ****** **** ****** ***** *** следующий *******:

• **** ****** *** ***** ****** ** его ********* ******* **** ******** *****, ** в *.** *** (********* *** ******). Это ** ******* **** *** ****** не может ********** ******* ***** *. ** ***. Технические характеристики ***** **** *** ****** ***** фильтры ** ******** ****** ****** (** ******* потом ** **** ******).
• ****** ** ******* ************ ****** **** по сравнению ** **** **** ********** «******» за ***** ****** *******.

*** *******, *** ***** ***** ***** ************’* *** ****** ***** ***** ** **** (*.** ***) ******** ** минимальная «******» » ****** ******* ** *** верно, ** ~*.* ***. **** **** какие ** «******» *** **** ************* могут **** *** ***** ** ****** *** сделать ****** ****** ******** ** ******, перекос ***** *** ***.

Нереально ******* ************ ****************

***** ** * ** *******, *** ***** ниже ***** *** ********** ******* ****** *******’ минимум ************* **************** *** ****-********* *** ****** обязательно *** ****** ******, ****** ** производитель ***** **** ****** ** *******.

************* ****** **** *.** *** (**** Q1798-LE) ** *.** *** (* ***** ******* В).

*******, *** ****** ******* ******* * родственник ********** *** **** *** ******* ************* уровни ********** ** *** ******** ***** *** экспериментальный ******* ** ************* ** *** дифференциальный ***** ***** ***** .

******* ** *** ************ ******* ***** два ******, **** ***** ************* ***** ******* подсветка ***** ** ~**-****, *** ** **** было ***** **********, **** **** ******* различия (~*.** ** ~** ).

Камера ***** **. ****** *** ***** *************

***** **** ************* ****** ********** ***** минимальный ************* *****, **** **** *** обязательно **** ***** ******* ******* ****** в ******* *** ***** **** ****.

*** *******, *************’* ******* * ******* *** ** *** * *** ************* камеры ** **** ****, *** ************* в **** *** ***** ****** ** еще ******, ****** ** *** ** *** ********** ** ******** *** ***** ******** ****.

** ***** ***** **************** *** ** завышено, ******* **** ** ******* *** (*****-, четырехзначный) *** ******* *** ***** ** сильный ******* ***.

**********, ***** ****** *** ****** **** камеры **** ******, * *** **************** ********** минимальный ************* ***** *** *** ******** ****** исполнители. *** *******, *** **** *****-** было *** ******** ************ ******* ******* подсветка ************* *** ****** ************ * ********** но *** ********** ****** **** **** другое ****** ***** *, **** ************* ****** реквизиты ********** **** ***** (~*.* *** ).

Производительность ************* ******* ** ****** ********

*** **** ******* ** *** ******* ** их ******* ************ ****** *** * * движущиеся ******* ** *** ***** *** четные *****, **** ******** ****** ** * темный ** ****** ** *** ****** детали **** ******* ** ***** *****.

*** *******, **** *** ******* ******, Оси *****-*** ***** *** *** «****» ***** в *** ******* ************ ***** ** 0,10 ** * **** * ***** *******’* контур. *******, ****** **** *** ***** сделать ** ********** ** *** *** лица ** *****.

*** ***** ***** ***** *** ************* из ******* ** **** * ******* ************ уровни, **** *** ******* ****** *** темные ***/ ** ******* ** **** *** подробности, *** **** *** **** ********** достоверные ****** ***.

Как ************* *******/********* ******* ********* ***

***** ** ** ******** ********** ** ***** *********** * ******** **** ** использовал ** *********** ******* *********** *** **** камеры,*** ***** *****: *.*.*. ******* Освещение. *******, ******* *** ********** *** **********, оно ** ** ** **** ************ к ****** **** ******* ********* * ** измерение ******* **** ***, *** *****/******* занятые, *** **** ** *** ** ***** область, ***. *** ********** ******** **** рекомендации, *** *** ******** *********** * *** эти *******.

*************, *** ******** ** ***** ****** б/у ** ******* * **** ** *** это *****. ***** ****** **** **** производители ******* **** * ********** ***** из *.* * ***. ** *** ** производители ****** ** **************** **** ** 4 ******* ****** ?

** ***** ** ********** ******* *********** ниже *. ** ***, *** * ************* ***** (********* *******) ********** ****** *** ****** ** ***** захвачено ** *** ******. *** *******, ************ *** *** * *.* люкс ***** *** ** **** * ***** (уменьшает ***** ** */** ** ******) до ****** ** * ******* ****** ****** из *.** (*.*/** = *.*****).

Обратная связь **** *************

** ******* *** ** **** ******** **** испытания ** **** *** ** *** испытания ********** *** ********** ******** **** *** ожидается ************* ** *** ******* *** какой ******** ***** ** ******** ** улучшить *** ***** ******* ** ******* освещение.

*** ********** ******** **** ************* *** ниже. **** *** ********** *** *** отвечаю ** ** *** **** ** пишу, *** ** **** *** *** **/**** Обратная связь ** ********.

*****

** ******* ************* ********* ** *** отрасль ********: ** * *****, *.*.* ******* Освещение. **** ** * ********* *********** что ** **** ** *********** *** **** чувствительность ******* *******. ** **** *** дают * ***** ***** ***** * идеально ***** *** ** ********, *** это ********** *** ******* ******* ***** подсветка ********** ** ****** **% ******** в ***** ***** ***** *** ***** этаж *** **** *** (*** **) *** ночь (**********) ****.

*** ************* ***** ******* ** * ***** ************* ********** *********** **** * ***** ** ********* ** **** К +/- *** *. *** **** график *** * ***** **** ** ****** **** *** ** ***** в *** ** ***. ** ****** *** легкие ****** ** *** ******* *** уровни, ************* ** ******* ****** ** использовал. *** ***** ** ********** **** множественный ****** *** *** ******** *** оптимизированный *** *** *************. **** ****, наши *************** **** ** *** максимум ******** (***** * ***, ** ****) а также * */** ******** ****.

** ***** *****, ** ********* ********** до **** ******, *** ** ** ** субъективные ****** ** *** ***** *** ценности *** ** ******** ******* *** ****.

***** **** ************* ********** *** ******** время ** */*** , *** (********* ***** Контроль) ***** ** ***, «*** — среднее **. ****» ** -* *, *** выключать.

******* **** *** *** ********** *** до *** *** *** ******* *** изображение ******* ** ~*.** ***. ******** ******* ***** **** */*** ** 1/25 с ********** *** *** *** ** ***** захвачено ** *** ****** *** ************** осветлено *** *****. *******, *** ****** подробнее **** ***** **** *** ******** по ******* *****.

*** Настройка «*** — ******* **. ****» *** ****** *** *** ***** не * * ********.

*****

***** ******* ********-* ******** ** **** *******************.

** *** ********** ******** ** ******* ********* **** *** ** *** ****** ******* ********** ** **** ** в *****(****** * ***** */***, */** **** 100). ***** ********* **** ** ******** по *** ***** ***** ****.

[** ********** *** ******* *** ***** для ****** *****] ** *** ******** Центр по разрешению **** ****** *** ** ******** в *** ***.

****** *** ********** **** *** ******* горизонтальный ********** ** ** * ***** ***** до **%, ** ***** ***** *** освещенность ** ******* *** ****** ****** подсветка **** *** ****** *****.

***** **** ************* ********** *** ******* скорость ** */** * **** ***** ***** еще ***** *** * *** ******** фото ** **** ******** **, ** ***** также ****** ******* ******** **** ***** движущиеся ******* * ******.

******

** *** *** ****** ** ********** ******* **** ******** **** ** ***** а также */*.

*** ****** ** ** ********** *** минимум *** ***** **** *** ****** достигается ***** @ ******* ***** */**.

*******

** *** ****-****** ************* *****(*** **) *** поместиться ****** ***. ****** ******* ***-* свет ***** ** **** *** ******** измерения.

******* *** ****** ********** ************ ** 5 *******: * ********, *****-*****, ***, **********, Насыщенность.

*** **** ** ** (********* ************):

**** *** ****** ***** ** ***** имеет *** ***** ** **** **** ******. Из **.

*** ****** *****, ** ******** ***** 5 *******. ** ***** *** ************ из ****** ***** ****** ** ****** 0,15 лк .

*******, *************** *** ******-**** ***** ***** * **** р ******* ************ ***** ** *.** люкс ** *** ***** *** *. *****, Vivotek *********:

** ***’* **** *** ********** ** «используется ** ***». *** ********* ************, *** требования ** ****** ***** *** ***** **. Это **** ** ****** *** ************* из ****** *****.

*** ***** ** *.***** ** *** хорошо ********** **** *** ***** ** закрыть * * ****** ***** ** ***** восприятие.

**********, *** *.***** ** *** ******* результат.

Тест **********

*** *** ******* **** ********* ***** по *** **** **** **** *********** к *********** *** ******* ** *******:

• ******** *** ** * ******* ** 1/30 с.
• *** **********/***.
• ***** **** ****** **.
• **/*** ************ ****** ***.
• **** ********** (** ******* ** *** настройки).

Прошивка

*** ********** ********** ******** **** **** в *** ****:

• **** *****-***:**.*.*
• **** ***** **. ***: **.*.*
• **** *****-**: **.*.*
• ***** ***-****-**: *.**.****
• ***** ***-*********-**: *.***.*******.*.*
• ********** **-*********-*: *.*.***
• ********** **-*** ******-*: *.*.***
• ****** ***-*****: *.**.**
• ****** * **-*****: *.**.**
• ****** ***-*****: *.**.**
• ******* ******-****: *.****.**.***
• ******* ******-** : *.****.**.***

Подпишитесь на IPVM Research, чтобы прочитать полный отчет.

Зачем мне подписка?

Исследовательская служба IPVM включает в себя испытания продуктов и обзоры, а также конкурентный и финансовый анализ, помогая лицам, принимающим решения, лучше оценивать закупки, партнерство, разработку и/или конкуренцию с компаниями в области физической безопасности.

Уже есть учетная запись?

Десять фактов об аварийном освещении | Консалтинг

Цели обучения:

• Изучить основные моменты NFPA 101: Кодекс безопасности жизнедеятельности и требования Международного строительного кодекса для аварийного освещения.
• Понимание кодовых ссылок для помощи при аварийном освещении.
• Определение требований к аварийному освещению.

---

Несмотря на то, что консультанты по освещению обычно полностью исключают проектирование аварийного освещения из объема своих услуг, за исключением всех пешеходных поверхностей (лестницы, проходы, коридоры, пандусы, эскалаторы, проходы, выходы и/или выпускные отверстия), которые средства эвакуации выходят за рамки, проект освещения является неполным без хотя бы частичного учета требований строительных норм по этой теме.

В настоящее время наиболее широко используемыми строительными нормами и правилами являются NFPA 101: Правила безопасности жизнедеятельности и Международные строительные нормы и правила (IBC), и оба эти правила имеют особые требования к аварийному освещению. Ниже приведены десять основных моментов глав этих норм по аварийному освещению (NFPA 101, главы 7.8, 7.9 и 7.10 и глава 10 IBC, разделы 1008 и 1013). Хотя NFPA является более подробным кодексом, многие его положения отражены в более лаконичном языке IBC. Ниже приведены выдержки и ссылки из NFPA 101:

1.  NFPA 101 7.8.1.1 указывает, что доступ к выходу должен включать только обозначенные лестницы, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. Для целей этого требования выходной выброс должен включать только обозначенные лестницы, проходы, коридоры, пандусы, эскалаторы, пешеходные дорожки и выходные проходы, ведущие к общественному проходу. (Доступ на выходе, разгрузка на выходе и выход составляют «средства выхода» как в кодексе IBC, так и в кодексе NFPA. Аналогичные определения средств выхода IBC можно найти в МБК Гл. 2-202 ).

2.  NFPA 101 7.8.1.2.2 указывает, что автоматические выключатели освещения с датчиком движения должны быть разрешены в пределах средств эвакуации при условии, что контроллеры переключателей оборудованы для безотказной работы, таймеры освещения установлены на минимум 15 минут, а датчик движения активируется при любом движении человека в зоне, обслуживаемой осветительными приборами. ( IBC Chapter. 10-1008.2  требует постоянного освещения путей эвакуации, за исключением нескольких особых типов помещений.)

3.  NFPA 101 7.8.1.3 (1) указывает, что в условиях использования лестницы минимальная освещенность для новых лестниц должна составлять не менее 10 fc (108 люкс), измеренная на пешеходных поверхностях. (Не каждая лестница в здании может находиться на пути выхода, но те, которые должны быть освещены до 10 fc — минимум — везде, где вы идете, при проектировании в соответствии с NFPA 101. Проект освещения должен учитывать это для критериев освещенности. на лестнице эвакуации. IBC не делает различий между лестницей и другими путями эвакуации.)

4.  Согласно NFPA 101 7.8.1.3 (2) и IBC Ch. 10- 1008.2.1 , полы и другие поверхности для ходьбы в пределах выхода и в пределах частей выхода и выхода должны быть освещены с минимальными значениями освещенности не менее 1 fc (10,8 люкс по NFPA, 11 люкс по IBC), измеряется на полу. (Обратите внимание, что это минимальный уровень в фут-канделябрах, необходимый при нормальной работе — не обязательно в аварийной ситуации — как описано в разделе 9.0531 NFPA 101, раздел 7.9 и IBC, гл. 10-1008.3.5 . Этот минимальный уровень освещенности должен стать частью критериев проектирования освещения для всех полов и пешеходных поверхностей в зонах, обозначенных как элементы путей эвакуации.)

5.  В качестве исключения из IBC CH-10-1008.2.1 и ниже NFPA 101 7.8.1.3 (3) , освещенность пешеходных поверхностей доступа к выходу в местах проведения собраний должна быть не менее 0,2 fc (2,2 лк) во время выступлений или проекций с направленным светом; или в рамках IBC используйте самосветящиеся материалы для обозначения ступеней, площадок и сторон пандусов. (Еще одно соображение, которое должно быть учтено при проектировании освещения для проектов с этими типами помещений.) IBC также предусматривает, что требуемая освещенность автоматически восстанавливается при срабатывании системы пожарной сигнализации помещения, где такая система предусмотрена.

6.  NPFA 101 7.8.1.4 указывает, что необходимое освещение должно быть организовано таким образом, чтобы выход из строя любого отдельного блока освещения не приводил к уровню освещенности менее 0,2 фут-кандела (2,2 люкс) в любую обозначенную область. (Опять же, это относится ко всему освещению на пути выхода, а не к светильникам, специально предназначенным для функций аварийного освещения, поэтому при проектировании освещения необходимо учитывать это.) IBC ссылается только на требования по отказу освещения для наружных площадок Группы I-2 (институциональные) помещения, где требуется два или более выхода ( МКХ Глава 10-1008.2.2) .

7.  NFPA 7.9.1.3 говорит, что там, где обслуживание аварийного освещения зависит от переключения с одного источника энергии на другой, допускается задержка не более 10 секунд. (Хотя это становится все менее распространенным, это важно, если конструкция освещения включает газоразрядные лампы высокой интенсивности (HID), а иногда и флуоресцентные/компактные флуоресцентные технологии, поскольку обычно существует период «прогрева» ламп, прежде чем эти источники достигают своей полной мощности. Источники питания с «горячим повторным зажиганием», «дежурные» и для поддержания дуги для газоразрядных ламп и балласты с мгновенным пуском для люминесцентных источников позволяют использовать эти типы источников для аварийного освещения, но спецификация этих характеристик должна быть согласована в качестве частью пакета освещения.) IBC конкретно не указывает приемлемое время задержки для аварийного освещения.

8. N FPA 7.9.2.1 и IBC Глава. 10-1008.3.4 требуют, чтобы аварийное освещение было обеспечено как минимум на 1,5 часа в случай перебоя в работе обычного освещения. Средства аварийного освещения должны быть устроены таким образом, чтобы обеспечить начальную освещенность в среднем не менее 1 фута (10,8 люкс по NFPA, 11 люкс по КСГМГ) и в любой точке не менее 0,1 фута (1,1 люкс по NFPA, 1 люкс). на IBC), измеренный вдоль пути эвакуации на уровне пола. Соотношение максимальной и минимальной равномерности освещения 40:1 не должно превышаться. Оба кодекса также допускают снижение минимального уровня освещенности в среднем не менее чем до 0,6 фк (6,5 лк по NFPA, 6 лк по IBC) и в любой точке не менее 0,06 фк (0,65 лк по NFPA, 0,6 лк по IBC) по истечении 1½ часов. Аккумуляторные батареи, единичное оборудование или генератор на площадке являются приемлемыми средствами обеспечения аварийного электроснабжения в соответствии с Глава IBC. 10-1008.3.4 и NFPA 7.9.2.4, 7.9.2.5 и 7.9.2.6.

9.  В соответствии с NFPA 7.9.3 существует три приемлемых метода периодического тестирования оборудования аварийного освещения: функциональное (ручное) тестирование, самотестирование/самодиагностика и самодиагностика с помощью компьютера. -тестирование/самодиагностика. (Это относится и к знакам выхода в соответствии с NFPA 101.) В главе 10 IBC конкретно не упоминаются требования к тестированию.

10.  IBC 10-1013 и NFPA-101 7.10 охватывают подробные требования к указателям выхода, включая требования к видимости, размеру и источнику питания для знаков с внутренней и внешней подсветкой в ​​дополнение к местам, где требуются указатели выхода.
