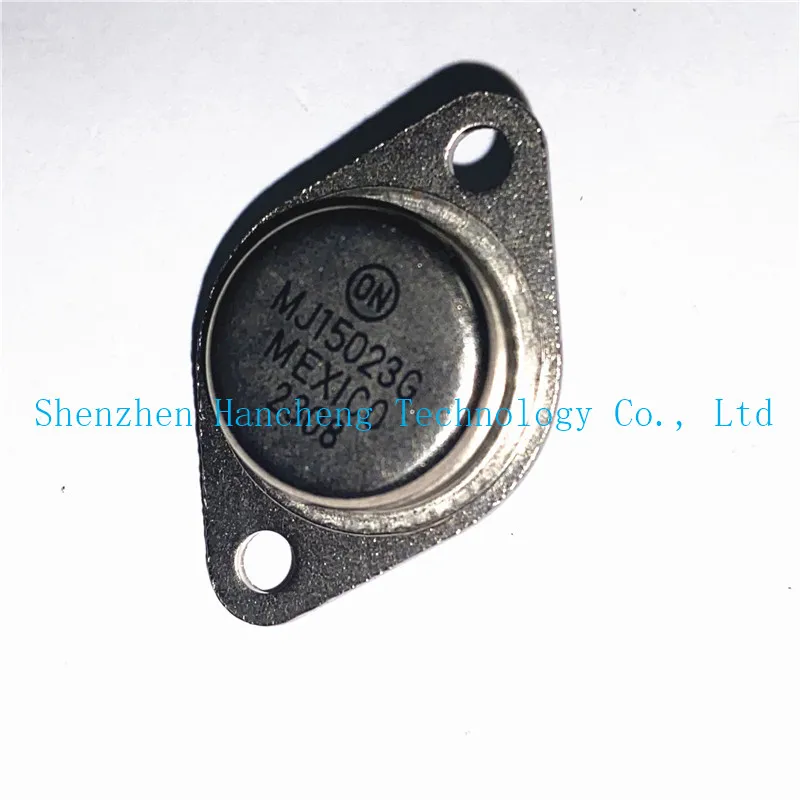

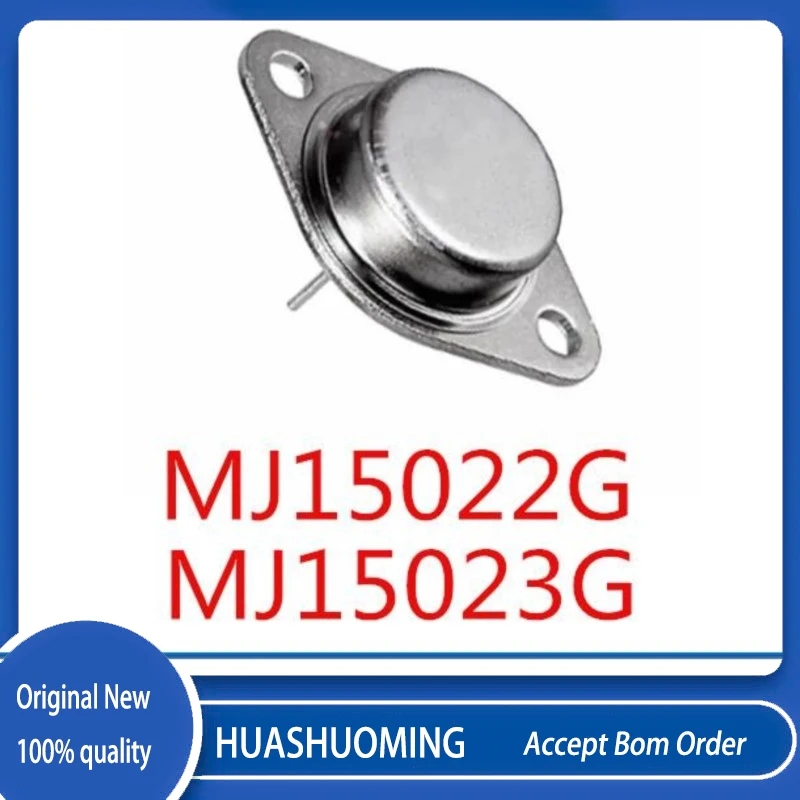

Общее описание транзистора MJ15023
MJ15023 — это мощный биполярный PNP-транзистор, разработанный компанией ON Semiconductor (ранее Motorola). Он относится к семейству силовых транзисторов PowerBase и предназначен для использования в мощных аудиоусилителях и других линейных устройствах, требующих высокой мощности.
Основные характеристики MJ15023:
- Максимальное напряжение коллектор-эмиттер: 200 В
- Максимальный ток коллектора: 16 А
- Рассеиваемая мощность: 250 Вт
- Корпус: TO-3 (металлический)
- Полярность: PNP
Область применения транзистора MJ15023
Благодаря своим характеристикам, MJ15023 находит применение в следующих областях:
- Мощные аудиоусилители высокого класса
- Линейные стабилизаторы напряжения большой мощности
- Драйверы электродвигателей
- Источники питания с высоким КПД
- Позиционеры головок жестких дисков
Особенно широко MJ15023 используется в выходных каскадах аудиоусилителей высокой мощности, где требуется качественное усиление сигнала при больших токах.
Основные электрические параметры MJ15023
Рассмотрим ключевые характеристики транзистора MJ15023:
- Максимальное напряжение коллектор-эмиттер (VCEO): 200 В
- Максимальный постоянный ток коллектора (IC): 16 А
- Максимальная рассеиваемая мощность (Ptot): 250 Вт
- Коэффициент усиления по току (hFE): 20-70 (при IC = 8 А, VCE = 4 В)
- Граничная частота (fT): 4 МГц (типовое значение)
- Напряжение насыщения коллектор-эмиттер (VCE(sat)): 2,2 В (макс. при IC = 16 А)
Эти параметры позволяют использовать MJ15023 в мощных линейных схемах, обеспечивая высокую выходную мощность при хорошей линейности.
Особенности конструкции и корпуса MJ15023

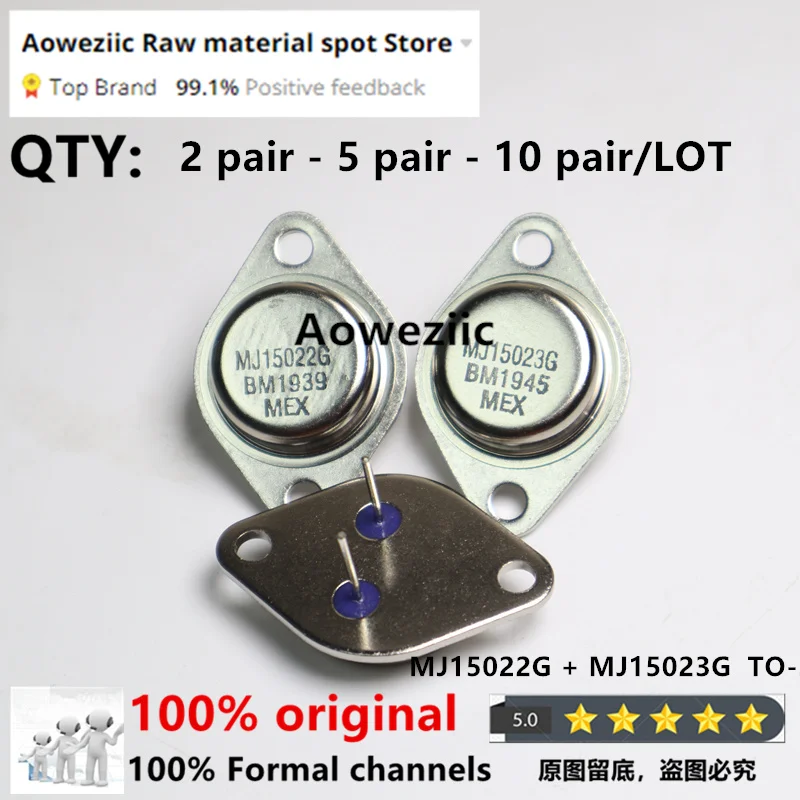

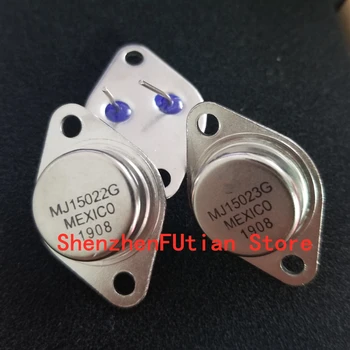

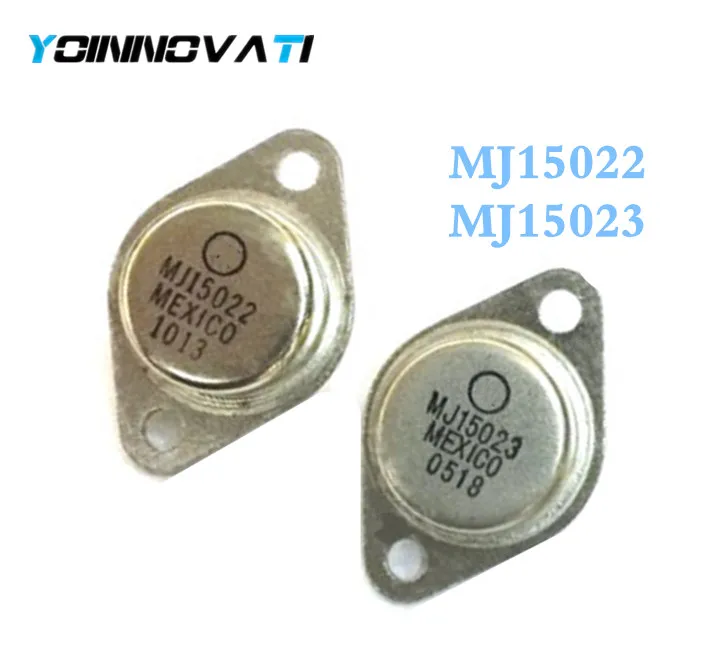

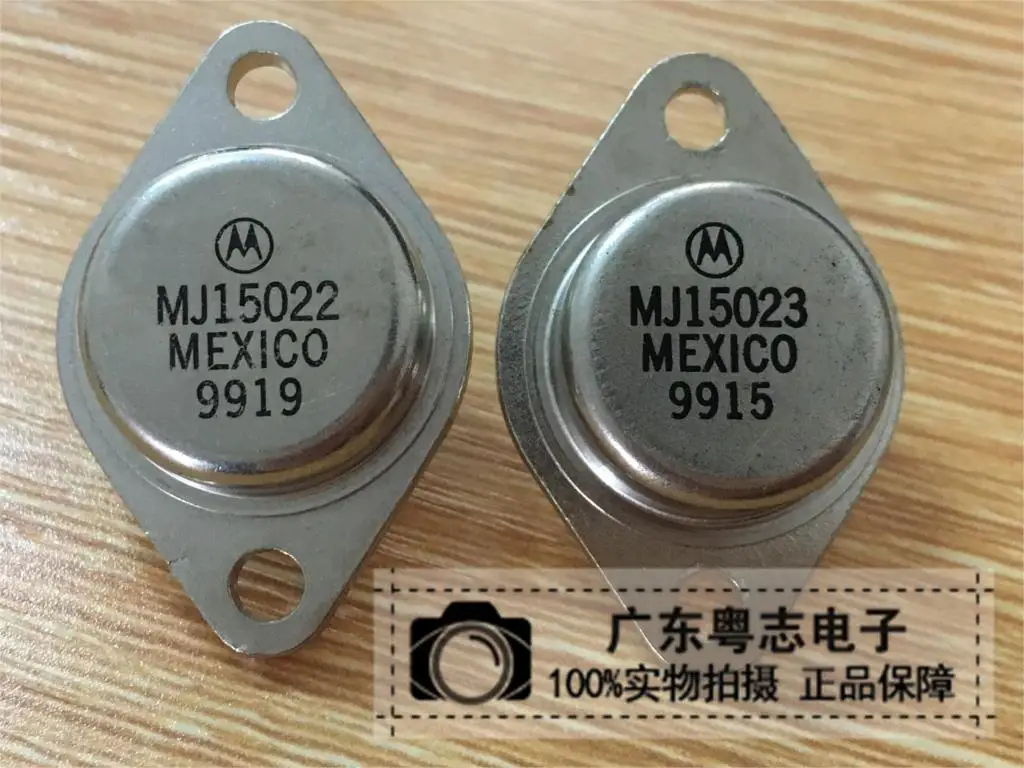

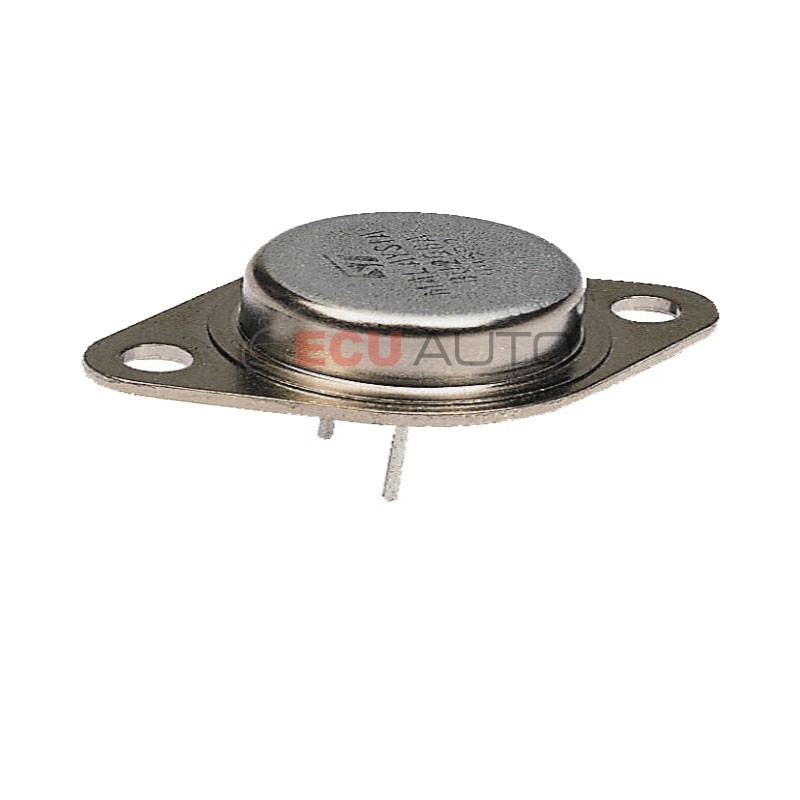

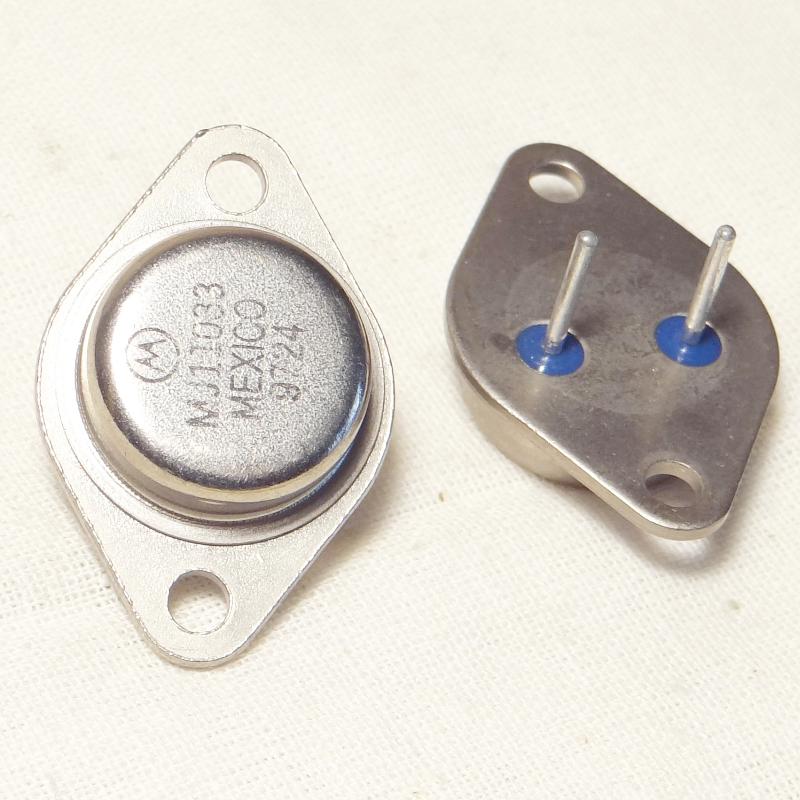

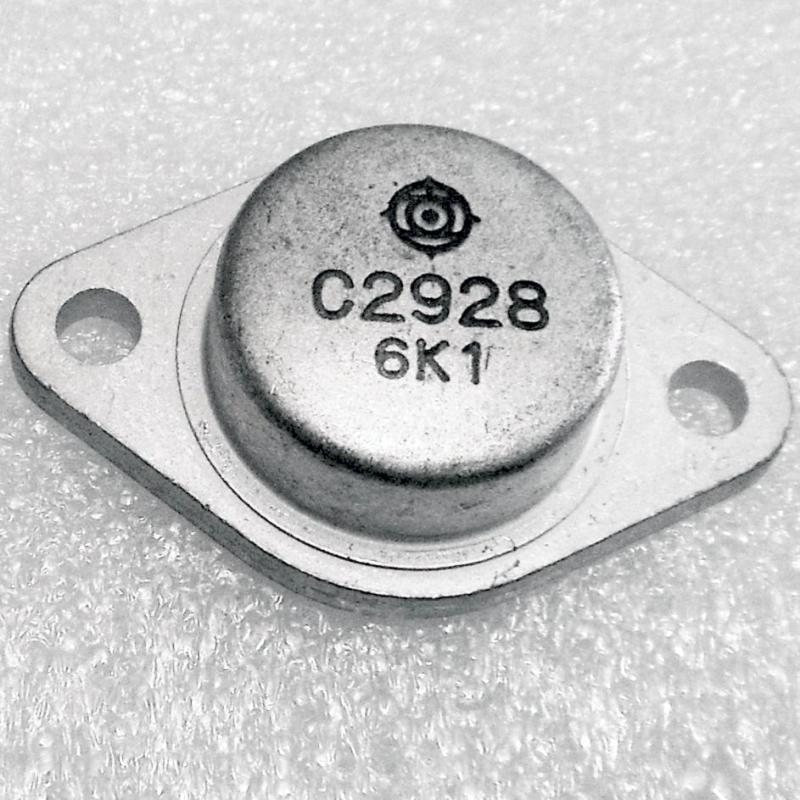

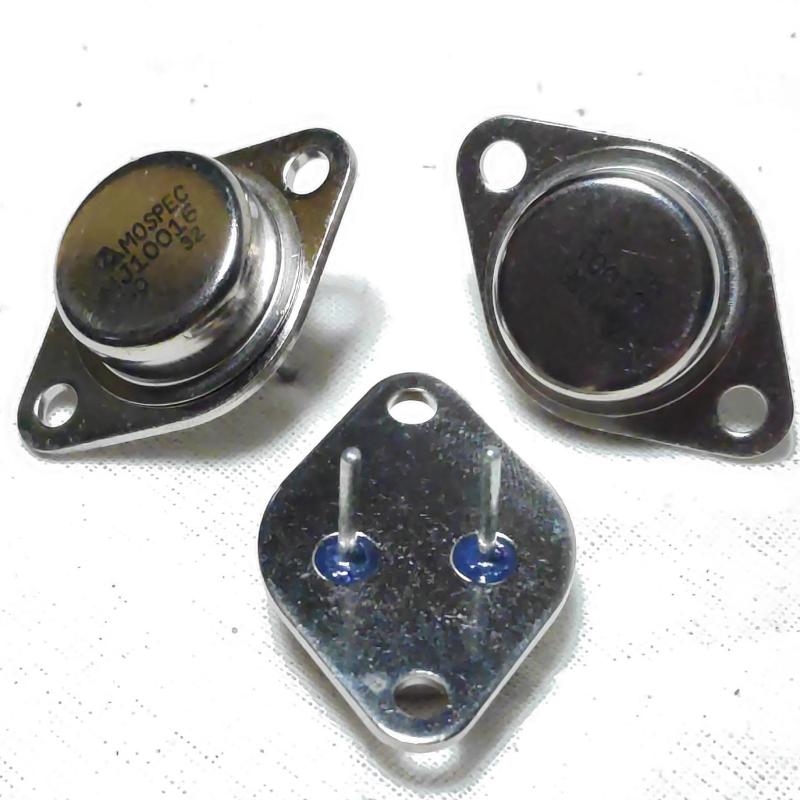

Транзистор MJ15023 выпускается в металлическом корпусе TO-3, который обладает следующими преимуществами:
- Отличный теплоотвод, позволяющий эффективно рассеивать большую мощность
- Надежная герметизация кристалла транзистора
- Удобство монтажа на радиатор
- Высокая устойчивость к механическим воздействиям
Корпус TO-3 имеет два вывода (эмиттер и база) и металлическое основание, которое служит коллектором транзистора. Это позволяет напрямую крепить транзистор к радиатору, обеспечивая оптимальный теплоотвод.
Аналоги и совместимые транзисторы
У MJ15023 есть ряд аналогов и совместимых транзисторов, которые могут использоваться в качестве замены в большинстве схем:

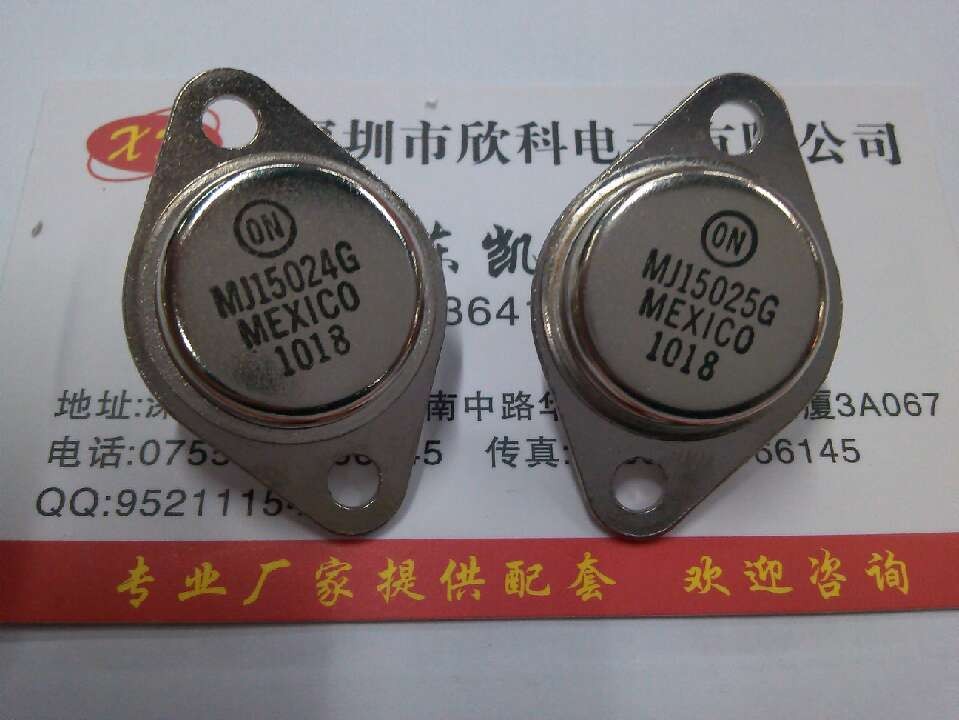

- MJ15025 — версия с более высоким напряжением (250 В)
- 2N6031 — транзистор с близкими характеристиками

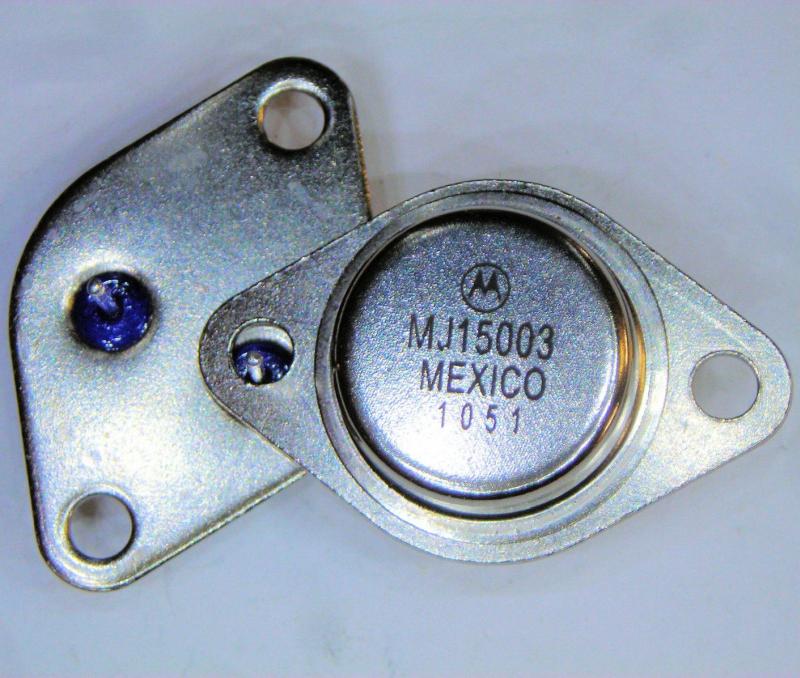

- MJ15003 — NPN-версия с аналогичными параметрами
- 2N3792 — более старая версия с похожими характеристиками
При выборе аналога важно учитывать не только основные электрические параметры, но и особенности применения в конкретной схеме.
Рекомендации по применению MJ15023 в схемах
При использовании MJ15023 в электронных устройствах следует учитывать несколько важных моментов:
- Обеспечение эффективного теплоотвода. Транзистор должен быть установлен на радиатор с достаточной площадью.
- Правильный выбор рабочей точки. Необходимо обеспечить оптимальный режим работы для минимизации искажений.
- Защита от перегрузки и короткого замыкания. Рекомендуется использовать схемы защиты для предотвращения выхода транзистора из строя.
- Учет температурной зависимости параметров. При проектировании схемы нужно принимать во внимание изменение характеристик транзистора при нагреве.
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности MJ15023 и обеспечить надежную работу устройства.
Типовые схемы включения MJ15023
Рассмотрим несколько типовых схем включения транзистора MJ15023:
1. Выходной каскад аудиоусилителя класса AB
В этой схеме MJ15023 используется в паре с комплементарным NPN-транзистором (например, MJ15003) для построения двухтактного выходного каскада. Такая конфигурация обеспечивает высокую выходную мощность при низких искажениях.
2. Эмиттерный повторитель
MJ15023 может применяться в схеме эмиттерного повторителя для создания мощного буферного каскада с низким выходным сопротивлением. Это полезно в случаях, когда требуется согласование высокоомного источника сигнала с низкоомной нагрузкой.
3. Линейный стабилизатор напряжения
Благодаря высокой мощности и напряжению, MJ15023 может использоваться как регулирующий элемент в схемах линейных стабилизаторов напряжения большой мощности.
Каждая из этих схем имеет свои особенности и требует тщательного расчета режимов работы транзистора для обеспечения оптимальной производительности и надежности.
Меры предосторожности при работе с MJ15023
При использовании MJ15023 необходимо соблюдать следующие меры предосторожности:
- Избегать превышения максимально допустимых значений тока, напряжения и мощности рассеивания
- Обеспечивать надежный тепловой контакт между транзистором и радиатором
- Использовать теплопроводящую пасту для улучшения теплоотвода
- Предусмотреть защиту от статического электричества при монтаже
- Не допускать механических повреждений выводов и корпуса транзистора
Соблюдение этих мер позволит избежать преждевременного выхода транзистора из строя и обеспечит его долговременную и надежную работу в устройстве.
Заключение
MJ15023 — это мощный PNP-транзистор, который благодаря своим характеристикам находит широкое применение в аудиотехнике высокого класса и других линейных устройствах большой мощности. Его ключевыми преимуществами являются:
- Высокая мощность рассеивания (250 Вт)
- Большой допустимый ток коллектора (16 А)
- Высокое напряжение коллектор-эмиттер (200 В)
- Надежный металлический корпус с хорошим теплоотводом
При правильном применении и соблюдении рекомендаций по эксплуатации, MJ15023 обеспечивает высокую производительность и надежность в различных электронных устройствах.
