Усилитель на ir2153. Усилитель класса D на IR2153: мощный и эффективный аудиоусилитель

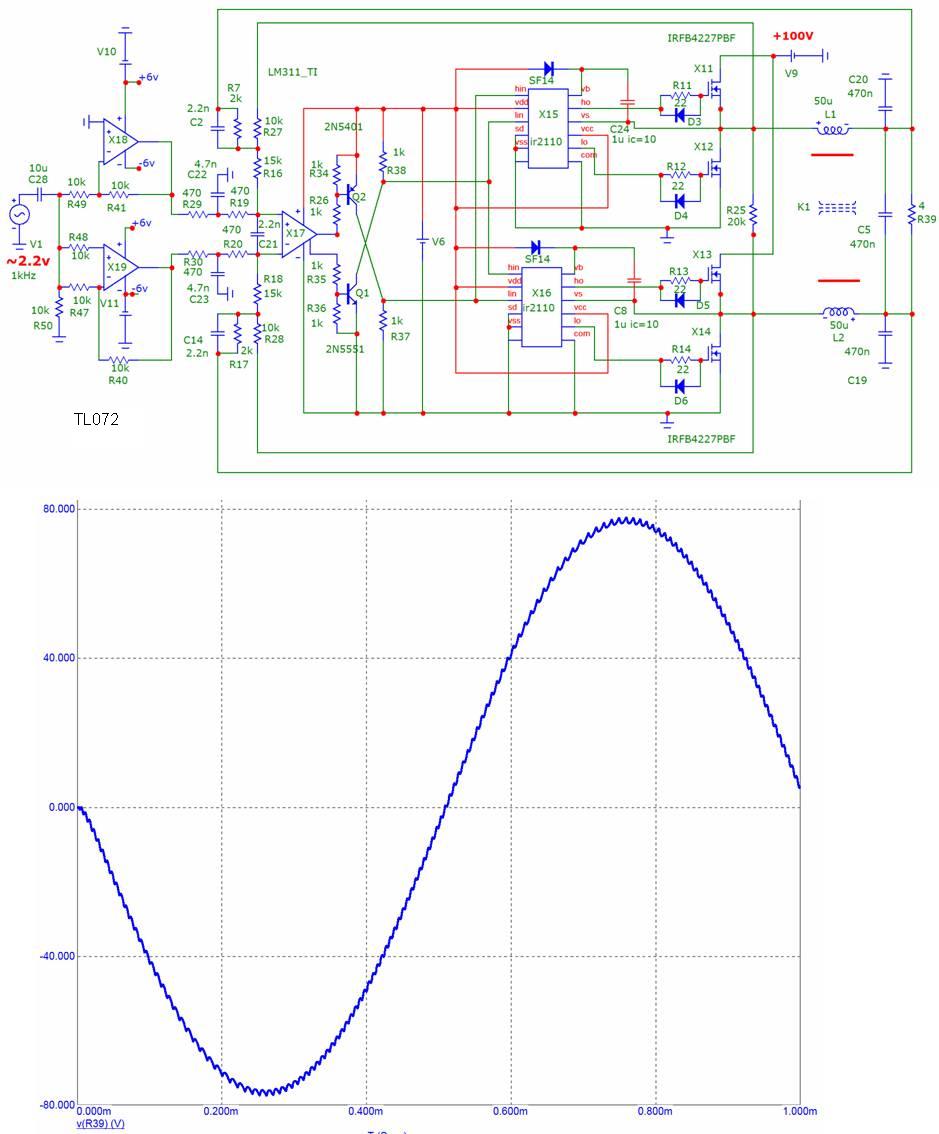

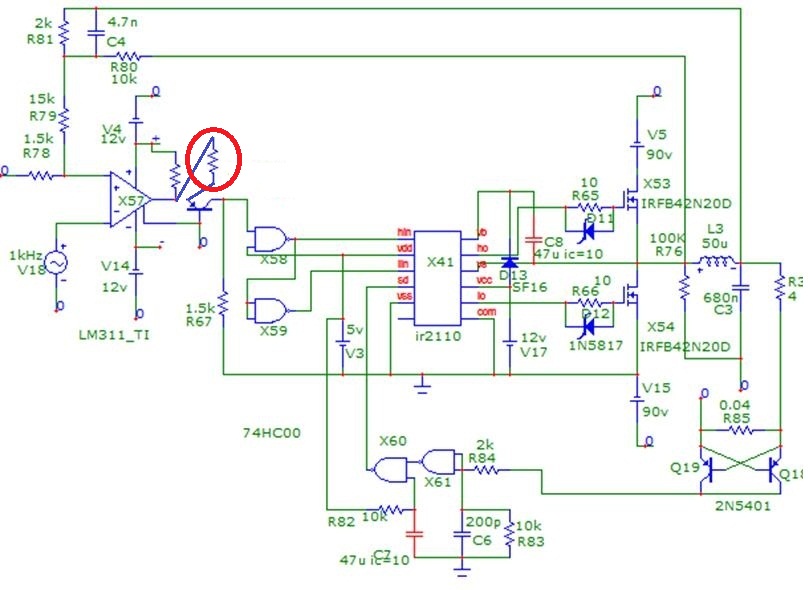

Основные элементы схемы:

• Микросхема IR2153 — драйвер силовых транзисторов
• Компаратор LM311 — формирует ШИМ-сигнал
• Силовые MOSFET-транзисторы (обычно IRF540N или аналогичные)
• LC-фильтр на выходе
• Цепи обратной связи для стабилизации

Как собрать усилитель класса D на IR2153 своими руками

Для самостоятельной сборки усилителя класса D на IR2153 понадобится:

1. Подобрать все необходимые компоненты по схеме
2. Изготовить печатную плату (можно заказать или вытравить самостоятельно)
3. Тщательно припаять все компоненты, соблюдая полярность
4. Установить радиаторы на силовые транзисторы и микросхему IR2153
5. Подключить источник питания и входной сигнал
6. Настроить смещение и частоту ШИМ-модулятора

При сборке важно использовать качественные компоненты и соблюдать правила монтажа высокочастотных схем. Особое внимание нужно уделить разводке силовых цепей и экранированию чувствительных узлов.

На что обратить внимание при настройке усилителя

Ключевые моменты при настройке усилителя класса D на IR2153:

• Правильная установка частоты ШИМ (обычно 200-400 кГц)
• Настройка «мертвого времени» для предотвращения сквозных токов
• Оптимизация фильтра обратной связи для минимизации искажений
• Проверка формы выходного сигнала осциллографом
• Измерение КПД и температурного режима при разной мощности

Тщательная настройка позволит получить максимальное качество звучания при высоком КПД усилителя.

Типичные ошибки при сборке усилителя класса D

При самостоятельной сборке усилителя класса D новички часто допускают следующие ошибки:

• Неправильная разводка печатной платы, наводки на чувствительные цепи
• Использование некачественных или неподходящих компонентов
• Отсутствие или недостаточное охлаждение силовых элементов
• Неоптимальные настройки ШИМ-модулятора
• Пренебрежение мерами по подавлению помех и наводок

Внимательное отношение к этим аспектам поможет избежать проблем и получить качественно работающий усилитель с первого раза.

Сравнение усилителя на IR2153 с другими схемами класса D

Как усилитель на IR2153 соотносится с другими популярными схемами усилителей класса D? Рассмотрим основные отличия:

Как видим, усилитель на IR2153 занимает промежуточное положение, обеспечивая хороший баланс между мощностью, качеством и сложностью реализации.

Возможные модификации схемы усилителя на IR2153

Базовую схему усилителя класса D на IR2153 можно улучшить и модифицировать различными способами:

• Использование более совершенных драйверов, например IR2110
• Применение SiC или GaN транзисторов для повышения КПД
• Добавление схем защиты от перегрузки и КЗ
• Оптимизация выходного фильтра для лучшего качества звука
• Внедрение цифрового управления параметрами усилителя

Эти модификации позволят улучшить характеристики усилителя и расширить его функциональность. Однако они также усложнят схему и потребуют более глубоких знаний в области силовой электроники.

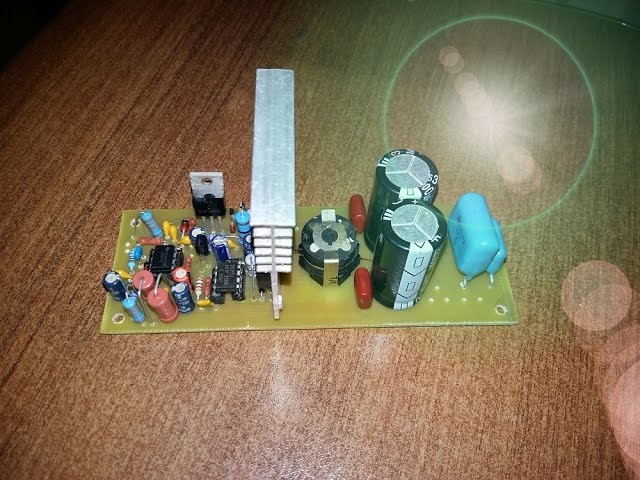

Усилитель класса D на IR2153

Печатные платы 4-х слойные платы за 2$ https://jlcpcb.com/IYB

Как работает усилитель класса Д
https://www.youtube.com/watch?v=i6J4qBVNirI

Мой Instagram https://www.instagram.com/akakasyan/
Основной канал https://www.youtube.com/c/akakasyan/featured
Наши группы
https://vk.com/club79283215
https://vk.com/vipcxema
https://vk.com/club100966297
Сайт
http://www. kit-shop.org/

Мое лабораторное оборудование

Мультиметры

1 http://ali.pub/4qwdfg
https://gotbest.by/redirect/cpa/o/qafnpy5yognt9a6ysiwmq6yi43s39ze2/

2 http://ali.pub/4qx4a1
https://gotbest.by/redirect/cpa/o/qag12rbafmidltouq64pby40lns4l3ug/

3 http://ali.pub/4qwd55
https://gotbest.by/redirect/cpa/o/qafnv13um1dtmmh3zqbn34y1xqxcxd37/

4 http://ali.pub/4qwctv
https://gotbest.by/redirect/cpa/o/qafojfqqgpxntkfbvgdcub2fkebxaki5/

5 http://ali.pub/4qwcw0
https://gotbest.by/redirect/cpa/o/qafo6eoy158n94lnwg9igbarvhs79nhh/

6 http://ali.pub/4qwd89
https://gotbest.by/redirect/cpa/o/qafnrxhn021p0ndd312cntq8itk85bpe/

7 http://ali.pub/4qwdd4
https://gotbest.by/redirect/cpa/o/qafnral4tzd61ezpeancdyuy98gj2hl8/

8 http://ali.pub/4qwdjj
https://gotbest.by/redirect/cpa/o/qafnoe9ue22ldzo5cva22euusju2x16q/

Токовые клещи http://ali.pub/4qwfch
https://gotbest.by/redirect/cpa/o/qafpws747j71zefv3z1185mldu4b156l/

Блок питания
http://ali.

Генераторы сигналов
1 http://ali.pub/4qwh0y
https://gotbest.by/redirect/cpa/o/qafqpfnri5n55txy8nrdq16d48faalpi/

2 http://ali.pub/4qwh7y
https://gotbest.by/redirect/cpa/o/qafqp0a68xcc825mhgpph6kvndp5wqrc/

Паяльники

1 http://ali.pub/4qx4gu
https://gotbest.by/redirect/cpa/o/qag1emi762kvpyqjpgmm0zmo36wd2r3d/

2 http://ali.pub/4qx4lp
https://gotbest.by/redirect/cpa/o/qag1jz302x0g5td0ywgiv6bh0403z2no/

3 http://ali.pub/4qwggj
https://gotbest.by/redirect/cpa/o/qafqj5lw1xq5wy5opjhybxun3t56awqj/

Транзистор тестер http://ali.pub/4qwcws
https://gotbest.by/redirect/cpa/o/qafo3wap5jm07dg7t9cizatzr88rvi0d/

Тестер микросхем http://ali.pub/4qwczw
https://gotbest.by/redirect/cpa/o/qafnzj32zh39f87q471zypxfqg6wjbdx/

Тахометр http://ali.pub/4qwfkg
https://gotbest.by/redirect/cpa/o/qafq19rl2b1pcfvo71kigdrebf5zk057/

Шумомер http://ali. pub/4qwfru
https://gotbest.by/redirect/cpa/o/qafq4b4qaovqlul2vf5a6u21f7n3f1k3/

Микроскоп http://ali.pub/4qwg1k
https://gotbest.by/redirect/cpa/o/qafqadvhp8hig934tthjczedp53pg00n/

Связаться со мной по срочным вопросам можно по почте
[email protected]
Я ВКонтакте (пишут многие, поэтому отвечаю редко)
https://vk.com/akakasyan

Основной канал https://www.youtube.com/c/akakasyan/featured
English channel https://www.youtube.com/channel/UCs9Yqob1vfCTySf3hNtLcyw/featured
Еще один канал https://www.youtube.com/channel/UCrhJYCA-X3sKDRKCpHeOE_w/featured

#УНЧ #усилительклассаD #Усилитель #усилительзвука #IR2153 #LM311 #мощныйусилитель

Категория

Акустические системы

Иип на ir2153 для усилителя

Долго меня волновала тема того, как можно использовать блок питания от компьютера в качестве питания усилителя мощности. Но переделывать блок питания — то ещё развлечение, особенно импульсный с таким плотным монтажом.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Импульсный блок питания 1000 Ватт на IR2153
• Простой, самодельный импульсный блок питания на IR2153 своими руками
• Источник питания IR2153 500Вт
• Простой, самодельный импульсный блок питания на IR2153 своими руками
• Сетевой импульсный блок питания +-25В для УМЗЧ (IR2151, IRF740)
• Двуполярный ИИП для УМЗЧ
• Простой и доступный импульсный блок питания на IR2151, IR2152, IR2153 200Вт
• Четыре импульсных блока питания на IR2153
• 500 Ватт импульсный блок питания для аудиоусилителей
• Импульсный источник питания для УМЗЧ на IR2153 (300-500Вт)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный БП для усилителя

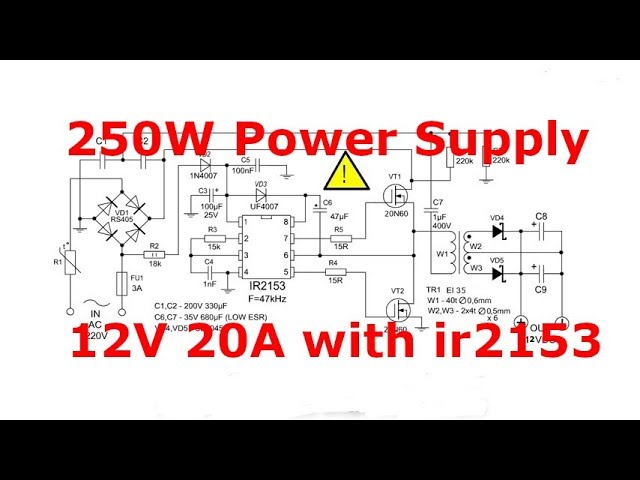

Импульсный блок питания 1000 Ватт на IR2153

English Help. By continuing to browse, you consent to our use of cookies. You can read our Cookies Policy here. Вариант лабиринта для S Comment 2. Like 0. Усилок Нобу Шишидо Comment Like Like 3. Филатов Игорь. Админ,наведите уже пожалуйста порядок, с этим православным воинством, а то я начинают думать, что православие это не моя вера, а какая-то секта. Comment 1. Like 2. Правильные фильтры акустики от 10т. Like 4.

Comment 3. Like 6. Сандро Дадеш. Китайский вариант! Правда не все лампы китайские! Но общее впечатление положительное. Comment 5. Like 9. Подвальчик Ямамото. Please, retry later. This person does not have the access to this photo. In order to tag a person, hover over his photo and press left mouse button Left-click on a photo to tag people in it. Ламповый звук. Ламповые усилители. Сергей Дмитриевич.

Всё это конечно здорово.. Ремескевич Сергей. Не проще ли ТАН взять? При нормальном монтаже и стабилизатор не нужен. Да и по накалу мало какие фонят.

Илья Чинарёв. Юрий Романов. Николай Вербицкий replied to Юрий. Если рассуждать с такой точки зрения , давайте вернемся к истокам и будем питать устройства только от батарей. Далие есть понятие нагрузочная характеристика БП. На SG нагрузочная характеристика очень близка к трансформатор кенотрон. Юрий Романов replied to Николай. Виктор Атаманенко. Николай Вербицкий. Я неоднократно собирал и не только я.

Вы их просто не можете готовить. ДА НЕТ! Log in or sign up to add a comment.

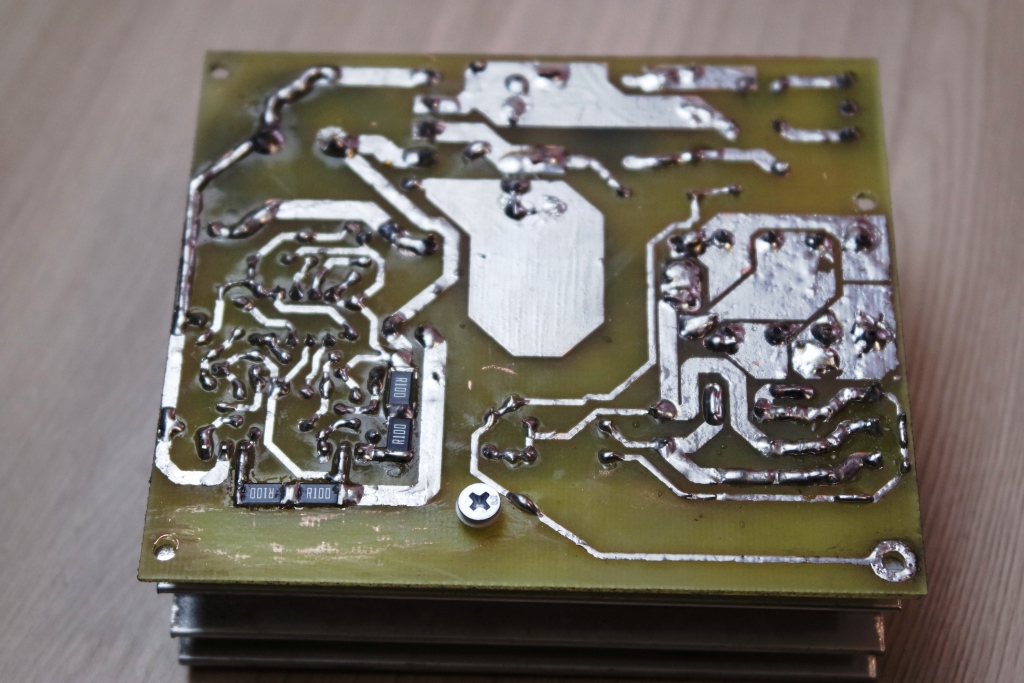

Простой, самодельный импульсный блок питания на IR2153 своими руками

И твоя помощь в этом нужна очень сильно. После фейла с обратноходовым анодным преобразователем мы обратились к прямоходовым. Изучив вопрос и проведя эксперименты, стало понятно, что оптимальным вариантом здесь является двухтактный преобразователь. Если использовать полумостовую топологию, то не требуется первичная обмотка силового трансформатора со средней точкой. А если на выходе не экономить диоды и поставить полноценный мостик, то и во вторичке тоже не требуется средняя точка. И фазировку соблюдать не нужно, мотай, как хочешь.

Схема импульсного блока питания на IR, необходимые . В блоках для DC-DC, для усилителей, паяльников, ламп, двигателей.

Источник питания IR2153 500Вт

Основные технические характеристики ИБП характеристики приведены для моего конкретного экземпляра : Долговременная выходная мощность — Вт Кратковременная выходная мощность — Вт Рабочая частота — 50кГц Выходное напряжение — 2х35В можно получить любое необходимое выходное напряжение в зависимости от намотки трансформатора. Защита может быть настроена на любой необходимый ток срабатывания с помощью подстроечного резистора — R О срабатывании защиты свидетельствует свечение светодиода HL1. При активной защите, в аварийном состоянии ИБП может находится сколько угодно долго, при этом он потребляет ток такой же как и на холостом ходу без нагрузки. В моей версии защита настроена на срабатывание при потреблении от ИБП мощности Вт и более. Это гарантирует то, что ИБП не будет перегружен и не выйдет из строя в результате перегрева. В качестве датчика тока в данной схеме используются резисторы включенные последовательно с первичной обмоткой импульсного трансформатора. Это позволяет отказаться от трудоемкого процесса намотки токового трансформатора.

Простой, самодельный импульсный блок питания на IR2153 своими руками

Новый квантовый диод имеет толщину в несколько атомов. Предлагается схема простого двуполярного импульсного источника питания для УМЗЧ. В основе данного источника питания находится специализированная микросхема — драйвер IR IR отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами.

Сетевой блок питания на основе старых добрых железных трансформаторов сегодня уже роскошь, поэтому радиолюбители все чаще и чаще стремятся к импульсным источникам питания.

Сетевой импульсный блок питания +-25В для УМЗЧ (IR2151, IRF740)

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

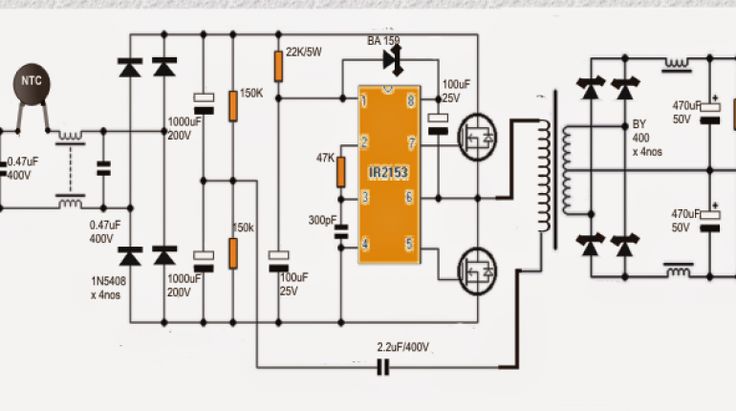

Двуполярный ИИП для УМЗЧ

Приведены полезные советы по сборке и наладке устройства. Хочу предложить небольшой обзор по данной схеме. Как-то была нужда собрать человеку простенький УНЧ, был найден корпус от старого предусилителя «радиотехника». Места в корпусе много, но уместить сетевой трансформатор не получилось, корпус оказался по высоте маловат. Было решено собрать импульсный блок питания на микросхеме ir, как раз одна валялась без дела.

Хочу предоставить вашему вниманию четыре разные схемы импульсных блоков питания на всеми любимой народной IR, с защитой от КЗ.

Простой и доступный импульсный блок питания на IR2151, IR2152, IR2153 200Вт

English Help. By continuing to browse, you consent to our use of cookies. You can read our Cookies Policy here.

Четыре импульсных блока питания на IR2153

ВИДЕО ПО ТЕМЕ: Импульсный блок питания на IR2153. ч.1

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Проект Mirage. Усилители Усилители на микросхемах.

Сейчас редко кто внедряет в самодельную конструкцию усилителя сетевой трансформатор, и правильно — импульсный бп более дешевый, легкий и компактный, а хорошо собранный почти не отдает помех в нагрузку либо помехи сведены к минимуму. Разумеется, не спорю, сетевой трансформатор гораздо, гораздо надежней, хотя и современные импульсники, напичканные всевозможными защитами тоже неплохо справляются со своей задачей.

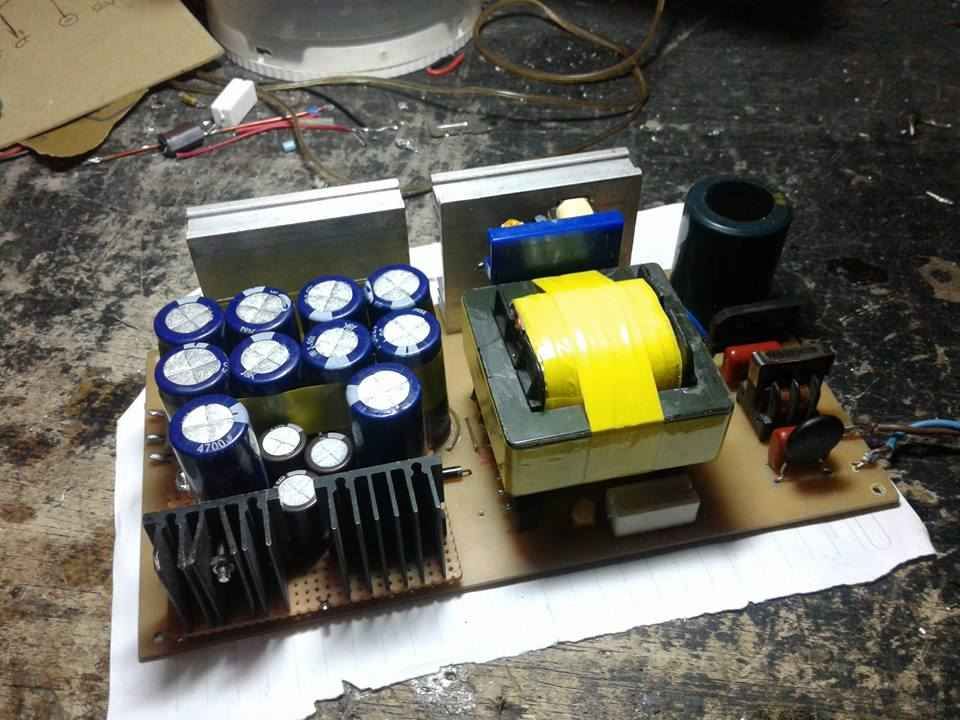

500 Ватт импульсный блок питания для аудиоусилителей

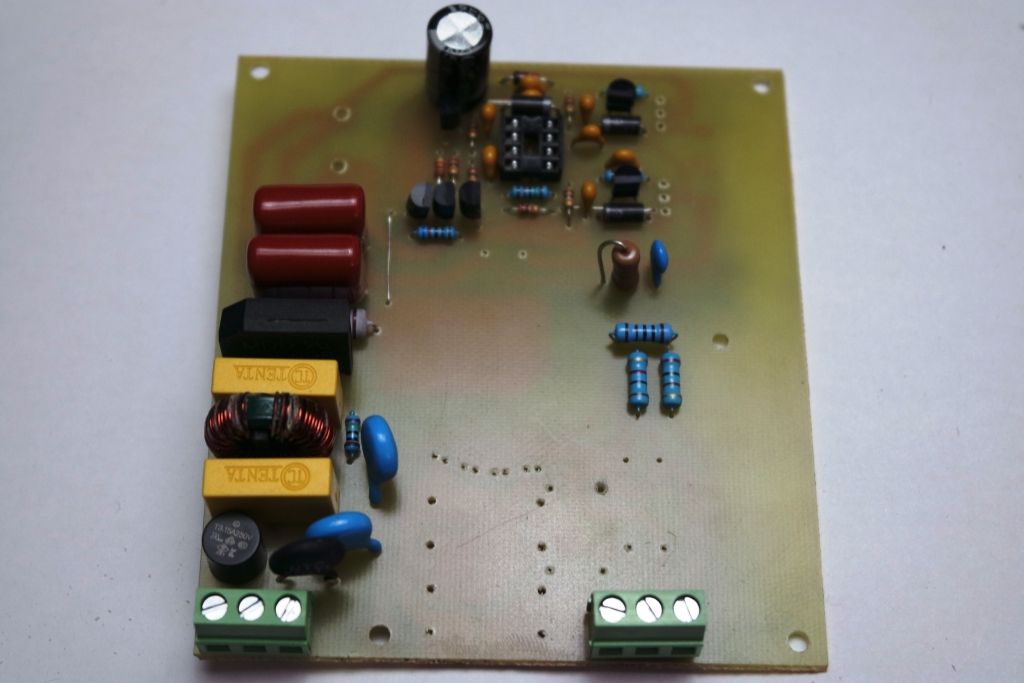

Хочу предоставить вашему вниманию четыре разные схемы импульсных блоков питания на всеми любимой народной IR Все эти схемы были мною собраны и проверены в годах. Сейчас, в году, я раскопал все эти схемы в своих архивах и спешу с вами поделиться. Пусть вас не смущает что не ко всем схемам есть фото собранных устройств, что на фото будут и не полностью собранные блоки питания, но это все что мне удалось найти в своих архивах. Схема классическая для моих импульсных блоков питания. Этот блок питания имеет схему мягкого старта ограничения пускового тока на реле.

Импульсный источник питания для УМЗЧ на IR2153 (300-500Вт)

Источник питания IR Вт — предлагаю ознакомится, а при желании и повторить схему импульсного блока питания для усилителя мощности реализованной на широко известной IR Это самотактируемый полу-мостовой драйвер, усовершенствованная модификация драйвера IR, который включает в себя программу высоковольтного полу-моста с генератором эквивалентным интегральному таймеру КВИ1. Отличительная особенность чипа IR заключается в улучшенных функциональных возможностях и не требующий особых навыков в его использовании, очень простой и эффективный прибор относительно раннее выпускаемых микросхем.

Audio Amplifier IMPS Circuit IR2153 — Electronics Projects Circuits

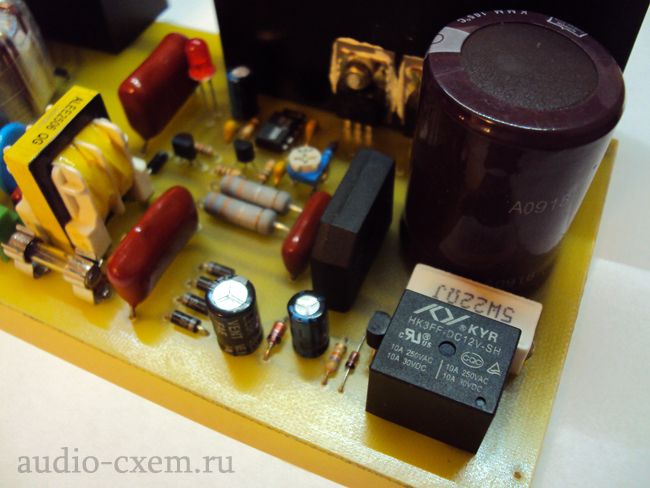

Я поделился многими схемами SMPS, сделанными с IR2153. IR2153 особенно подходит для использования в блоках питания усилителей, даже в усилителях мощности в крупных компаниях, в микшерах Блок питания использует IR2153 на полу SMPS. (Руководство по обслуживанию миксера Yamaha EMX5000 ir2153)

Я работаю над схемой SMPS Я применяю в течение длительного времени, когда могу, она была разработана с использованием схем SMPS различных устройств. Были проведены испытания на перегрузку, короткое замыкание, длительную нагрузку (200 Вт). Диапазон мощности схемы SMPS может быть расширен, в зависимости от материала и сердечника трансформатора, он может обеспечивать мощность от 100 до 800 Вт. Вы можете использовать трансформаторы блока питания AT-ATX, чтобы использовать его в маломощных приложениях, не имея дело с обмоткой трансформатора SMPS, как это сделал я. Блоки питания ПК также имеют трансформаторы разной мощности.

EI28 – 80Вт…100Вт
EI33 – 180Вт…250Вт
ERL35 – 250…300Вт

Может дать мощность ( по моему опыту и догадкам 🙂 ) макс. Трансформатор нужно охлаждать на пределе, хотя это зависит от того, как долго вы используете усилитель на большой мощности. О проблеме мощности я расскажу в конце статьи. Вентиляторная система охлаждения в блоках питания ПК охлаждает трансформатор, а также силовые транзисторы, выходные диоды. Собственно нагрев, КПД и т.д. Дело еще и в рабочей частоте схемы..

В тестах я использовал стереомодуль LM3886. Вместо динамика подключены нагрузочные резисторы. В конце видео краткий аудио тест с модулем TDA7294 200Вт. На данный момент у меня нет мощного динамика… Я быстро коснулся многих деталей в видео. Дополнительная обмотка и каскад регулятора, обеспечивающий питание микросхемы IR2153
3. IR2153 Драйверный каскад
4. Обнаружение перегрузки по току, каскад защиты
5. Вторичный выходной каскад постоянного тока
6. Дополнительный выход напряжения 12 В для вентилятора охлаждения

3 нет конденсаторов 100nf 275VAC во входе 220V, схема работает ровно, но эти материалы находятся в пределах возможностей, необходимых для фильтра или вы не можете использовать их для тестирования, но резисторы, включенные параллельно конденсаторам NTC 10 Ом и 220 мкФ, необходимы потому что IR2153 может выйти из строя в цепях высокой мощности вместо NTC в цепях высокой мощности. Пусковые цепи или сильноточные NTC используются путем их параллельного соединения.

Моя любимая часть ИС IR2153 заключалась в том, что напряжение питания можно было обеспечить простыми способами, обычно ограничивая его резистором 5…10Вт.. но этот метод производит много тепла и занимает место, поэтому я сделал 4 витки провода 0,30мм снаружи трансформатора, около 20…23В постоянного тока после выпрямления постоянного тока. Это напряжение снижается примерно до 16 В с помощью транзистора и стабилитрона.

Рабочая частота схемы ИИП около 37КГц, а частота IR2153 определяется значениями элементов R17 и C16. Частоту лучше иметь повыше, но сильно увеличить мы ее не можем, так как используем готовый трансформатор АТХ.

Для первого теста; Перед сборкой трансформатора, полевых транзисторов IRF730 и микросхемы IR2153 измерьте каскад регулятора. На катоде стабилитрона 16в должно появиться напряжение около 16в на выводе 1 16,8В IR2153. Резистор 100К 2Вт обеспечивает необходимое напряжение для запуска. Если все в порядке, то при запуске схемы после сборки на выходе резистора F+ 100 Ом должно быть напряжение 18…20 В.

Для мосфетов IRF730, как видно на картинках, достаточно небольшого радиатора, греются они очень мало.

В соответствии с падением напряжения на резисторе 0,47 Ом 3 Вт в слое защиты от перегрузки и короткого замыкания транзистор T5 2N5551 включает защитный слой, чтобы снизить частоту питания IR2153.

Схема защиты от перегрузки по току может срабатывать при малой мощности в зависимости от внутреннего сопротивления транзисторов, значения hfe и допуска материалов, таких как конденсаторы и резисторы, и может переключаться на защиту (или наоборот). В этом случае нужно уменьшить номинал резистора R15 5,6К.

Говорят УФ1010 вместо МУР160 можно использовать диоды ХЕР107. Вместо диодов SR5100 5A 100V во вторичном каскаде можно использовать более мощные диоды оболочки TO220. Дизайн печатной платы был сделан соответственно

Общие диоды анод

MUR1620CTR
U12C20A
H26C20A
U16C20A
NTE6244

COMITS DIODES

. 2 . питания, кроме того, я добавил схему управления вентилятором с датчиком NTC. Вы должны закоротить его.

Если вы хотите, чтобы вентилятор не работал при нормальной температуре, вы можете использовать сопротивление R35 20K…22K. С этими значениями вентилятор начинает работать при температуре выше 50 градусов, и если вы хотите, чтобы он работал медленно при нормальной температуре, вы можете использовать значение сопротивления между 33K…39K. Он будет установлен на кулер усилителя 10K NTC.

IR2153 Схема SMPS готова Выход от блока питания ПК С трансформатором ERL35, он может дать 2X30V 300W. Для более высоких мощностей, конденсаторов высоковольтных фильтров, мосфетов, трансформатора, мощности шунтирующего резистора и входного значения, выходных диодов, номиналы конденсаторов необходимо изменить в файле Harbinger, руководства по эксплуатации Титана, это даст вдохновение..

ExcellentIT Программа расчета трансформатора SMPS сделает вашу работу по расчету трансформатора. Не забудем программу расчета частоты IR2153, все документы и программы находятся в файле. Сердечник трансформатора, который я использую, немного меньше по сравнению с EI33, в тестов я определил наиболее подходящее значение сопротивления генератора 18K. в зависимости от ситуации, но у меня не было проблем в длительных тестах.

Наконец, не забудьте накрыть 47k 2w, 100k 2w, 100 ohm 2w и предохранитель термоусадочной трубкой, расположенной вертикально, а изоляцию сделать в кулерном узле мосфетов. Я говорю усилительный блок питания, но его можно использовать в разных проектах, например можно получить 30в выпрямлением 2-мя диодами на вторичном выходном каскаде, а можно использовать для регулируемого лабораторного блока питания. Используя 2 трансформатора питания Ready PC, можно получить больше мощности от обмотки трансформатора и т. д.

Дизайн печатной платы схемы IR2153 SMPS был подготовлен с помощью спринта. com
