Что такое MJE350 и каковы его основные характеристики. Где применяется этот транзистор. Как правильно использовать MJE350 в схемах. На что обратить внимание при работе с этим компонентом.
Основные характеристики и особенности транзистора MJE350
MJE350 представляет собой высоковольтный PNP-транзистор, разработанный компанией STMicroelectronics для применения в средне- и высокомощных схемах. Рассмотрим его ключевые параметры:
- Максимальное напряжение коллектор-эмиттер: -300 В
- Максимальный ток коллектора: -500 мА
- Рассеиваемая мощность: 20.8 Вт
- Коэффициент усиления по току (hFE): 240
- Корпус: TO-225AA (TO-126)
- Количество выводов: 3
- Максимальная рабочая температура: 150°C
Какие преимущества дают эти характеристики? Высокое пробивное напряжение позволяет использовать MJE350 в высоковольтных схемах. Значительная рассеиваемая мощность обеспечивает работу с большими токами. Корпус TO-126 удобен для монтажа на радиатор.
Области применения транзистора MJE350
- Импульсные источники питания
- Линейные стабилизаторы напряжения
- Зарядные устройства
- Аудиоусилители мощности
- Драйверы электродвигателей
- Высоковольтные ключи
Почему MJE350 подходит для этих применений? Высокое напряжение и значительная мощность позволяют работать с большими нагрузками. Хорошие частотные свойства обеспечивают эффективную работу в импульсных схемах.
Особенности использования MJE350 в электронных схемах
При проектировании схем с MJE350 следует учитывать несколько важных моментов:
- Обеспечение эффективного теплоотвода. При работе на высокой мощности необходим радиатор.
- Защита от перенапряжений. Рекомендуется использовать защитные диоды.
- Выбор рабочей точки. Для линейных режимов важно правильно задать ток базы.
- Учет температурной зависимости параметров. При нагреве меняется коэффициент усиления.
Как правильно обеспечить теплоотвод? Площадь радиатора должна быть не менее 10-15 см² на 1 Вт рассеиваемой мощности. Между транзистором и радиатором необходима теплопроводящая паста.
Сравнение MJE350 с аналогами
Как MJE350 соотносится с другими похожими транзисторами? Рассмотрим его в сравнении с некоторыми аналогами:
| Параметр | MJE350 | 2N5401 | BD140 |
|---|---|---|---|
| Макс. напряжение C-E | -300 В | -150 В | -80 В |
| Макс. ток коллектора | -500 мА | -600 мА | -1.5 А |
| Рассеиваемая мощность | 20.8 Вт | 0.625 Вт | 12.5 Вт |
| Корпус | TO-126 | TO-92 | TO-126 |
В чем преимущества MJE350? Он имеет наибольшее рабочее напряжение и высокую рассеиваемую мощность, что делает его оптимальным выбором для высоковольтных применений с повышенными требованиями к мощности.
Рекомендации по монтажу и пайке MJE350
Для надежной работы MJE350 важно соблюдать правила монтажа:
- Использовать паяльник мощностью не более 40 Вт
- Температура жала не должна превышать 315°C
- Время пайки — не более 10 секунд на вывод
- При монтаже на радиатор применять теплопроводящую пасту
- Соблюдать полярность выводов согласно даташиту
Почему так важно соблюдать эти правила? Перегрев при пайке может повредить внутреннюю структуру транзистора. Неправильный монтаж на радиатор снизит эффективность теплоотвода.
Типовые схемы включения MJE350
Рассмотрим несколько базовых схем с использованием MJE350:
Простой ключ
В этой схеме транзистор работает в ключевом режиме, управляя нагрузкой:
+Vcc
|
R1
|
|/
----| MJE350
|\
|
Load
|
GND
Как работает эта схема? При подаче отрицательного напряжения на базу транзистор открывается, пропуская ток через нагрузку. При нулевом или положительном напряжении на базе транзистор закрыт.
Эмиттерный повторитель
Эта схема используется для согласования высокоомного источника сигнала с низкоомной нагрузкой:
+Vcc
|
|/
Vin--| MJE350
|\
|
R1
|
GND
В чем особенность работы эмиттерного повторителя? Напряжение на эмиттере повторяет входной сигнал, но схема обеспечивает усиление по току, позволяя работать с низкоомной нагрузкой.
Меры предосторожности при работе с MJE350
Для безопасной и надежной работы с MJE350 следует соблюдать ряд мер предосторожности:
- Не превышать максимально допустимые значения напряжений и токов
- Обеспечивать достаточный теплоотвод при работе на больших мощностях
- Использовать защитные цепи от перенапряжений и помех
- Соблюдать правила работы с устройствами, чувствительными к статическому электричеству
- При замене в существующих устройствах убедиться в совместимости параметров
Почему так важны эти меры? Превышение предельных режимов может привести к мгновенному выходу транзистора из строя. Недостаточный теплоотвод вызовет перегрев и деградацию параметров. Статическое электричество способно повредить внутреннюю структуру полупроводника.
MJE350 от 106.15 рублей , производитель STMICROELECTRONICS
STMICROELECTRONICS
По запросу
PDF, 594.5 KB
Описание
STMICROELECTRONICS — MJE350 — Биполярный транзистор, PNP, 300 В, 500 мА, 20.8 Вт, TO-225AA, Through Hole
Номенклатурный номер
OC9802487
Условия
Cрок поставки и цену сообщим по вашему запросу
ЗапроситьMJE350 характеристики:
| DC Ток Коллектора | 500 |
| Частота Перехода ft | — |
| Максимальная Рабочая Температура | 150 |
| Полярность Транзистора | PNP |
| Уровень Чувствительности к Влажности (MSL) | — |
| Стиль Корпуса Транзистора | TO-225AA |
| DC Усиление Тока hFE | 240 |
| Transistor Mounting | Through Hole |
| Рассеиваемая Мощность | 20. 8 |
| Стандарты Автомобильной Промышленности | — |
| Количество Выводов | 3 |
| Напряжение Коллектор-Эмиттер | 300 |
| Линейка Продукции | — |
| Производитель | STMICROELECTRONICS |
Перезвоните мне
Спасибо!
Ваша заявка отправлена. В ближайшее время мы свяжемся с Вами по указанным контактам.
Товар добавлен в корзину
MJE350
Срок поставки: 10-15 рабочих дней
Поздравляем!
Вы получили бесплатную доставку на Ваш заказ
Продолжить покупки
Перейти к заказу
Ошибка!
Заказанное количество не является кратным.
Правильное количество должно быть кратным .
Извините, произошла ошибка
MJE350
Срок поставки: 5-12 дней
Продолжить покупки
Зарегистрироваться
и получить скидку 100₽
на первый заказ
Введите Ваш номер мобильного телефона
Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.
Войти в личный кабинет
и получить скидку
на заказ
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Сохранение профиля
Данные сохранены!
Вы уверены?
Отменить удаление будет невозможно
Скопировать BOM
Введите названиеКвота запрошена
Отображение загруженного файла
Запись начинается на строке12
Предварительный просмотр вашего файла отображается ниже.
Спасибо!
Ваша заявка отправлена

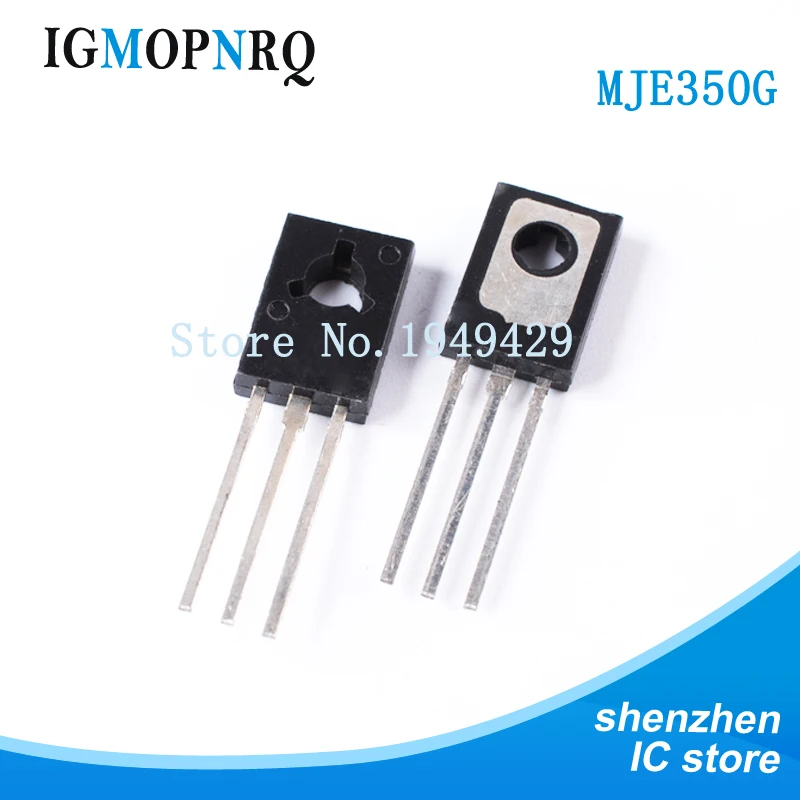

MJE350 от 38.61 рублей со склада от 7 дней, по запросу производства STMICROELECTRONICS
Изображение дано только в качестве иллюстрации.
Ознакомьтесь c описанием продукта. Сообщить об ошибке.
Запросить
Бесплатная доставка заказов от 5000 ₽
Биполярный транзистор, PNP, -300 В, 20.8 Вт, -500 мА, 240 hFE.
The MJE350 is a -300V Silicon Planar PNP Complementary Power Transistor intended for use in medium power linear and switching applications. Fast switching times and very low saturation voltage resulting in reduced switching and conduction losses.
подробнее скрыть
| Линия Продукции | — | Ничего не выбрано | |
| SVHC (Особо Опасные Вещества) | No SVHC (17-Dec-2015) | ||
| Количество Выводов | 3вывод(-ов) | ||
| Максимальная Рабочая Температура | 150°C | ||
| Стиль Корпуса Транзистора | TO-225AA | ||
| Уровень Чувствительности к Влажности (MSL) | — | ||
| Рассеиваемая Мощность | 20. 8Вт | ||
| Полярность Транзистора | PNP | ||
| DC Ток Коллектора | -500мА | ||
| Напряжение Коллектор-Эмиттер | -300В | ||
| DC Усиление Тока hFE | 240hFE | ||
| Частота Перехода ft | — |
Техническое описание
- MJE350 скачать
Pdf, 594.
5 KB
5 KBВы можете купить MJE350 от 1 штуки. Работаем с частными лицами и с юридическими лицами по безналичному расчету.
Цену MJE350 и наличие сообщим по вашему запросу.
- MJE350 Datasheet
Архив даташитов
Сопутствующие товары
MK3311MULTICOMP
Монтажный комплект, винт M3, гайка, две шайбы, корпусы TO-220, TO-126, SOT-93

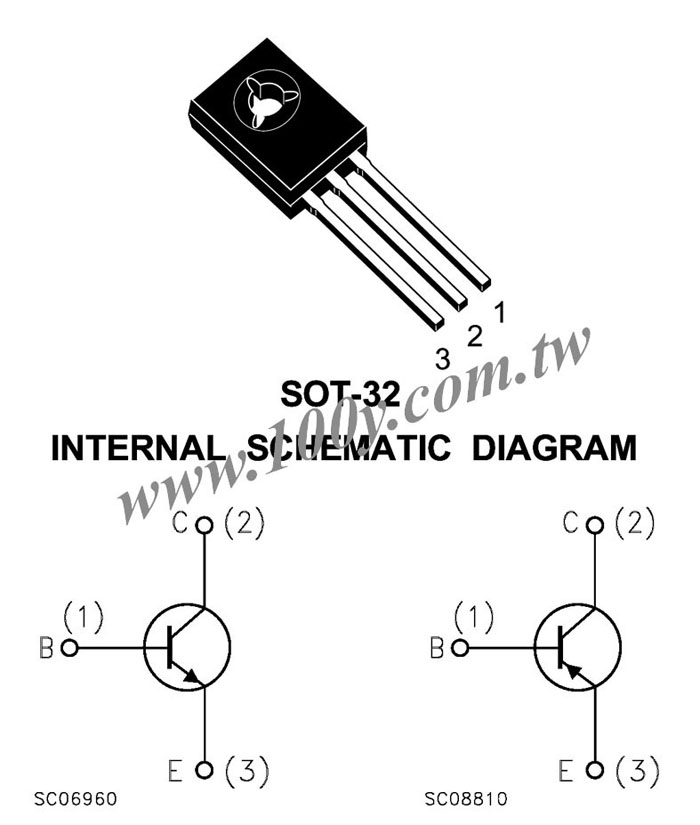

Распиновка транзистораMJE350, эквивалент, особенности, использование
MJE350 — это высоковольтный PNP-транзистор в корпусе TO-126. можно использовать этот транзистор.
Реклама
Реклама
Характеристики/технические характеристики:
- Тип упаковки: TO-126 14
- Тип транзистора: NPN
- Макс. ток коллектора (I C ): – 5 А
- Максимальное напряжение коллектор-эмиттер (В CE ): – 300 В
- Макс. напряжение коллектор-база (В CB ): – 300 В
- Максимальное напряжение эмиттер-база (VEBO): – 5 В
- Макс. тепловыделение коллектора (шт.): 20 Вт
- Максимальная частота перехода (fT): 4 МГц
- Минимальное и максимальное усиление постоянного тока (ч FE ): 30– 240
- Максимальная температура хранения и рабочая температура должна быть: от -65 до +150 градусов по Цельсию
ток коллектора (I C ): – 5 А NPN. 2SA899, 2SA939, 2SA939, 2SA1110, 2SB526, 2SB527, 2SB528, 2SB536, 2SB648, 2SB649, KSA1220A, MDS60
Транзистор MPSA18 Объяснение/описание:
MJE350 — это высоковольтный транзистор PNP, разработанный для приложений, где требуется коммутация высокого напряжения.
Транзистор способен выдерживать максимальное напряжение нагрузки 300 В, что делает его идеальным для использования во многих высоковольтных приложениях постоянного тока. Максимальная нагрузка, которую может выдержать этот транзистор, составляет 500 мА или 0,5 А постоянного тока. MJE350 может использоваться не только в цепях высокого напряжения для переключения, но также может использоваться в цепях низкого напряжения или в цепях с батарейным питанием в качестве переключателя.

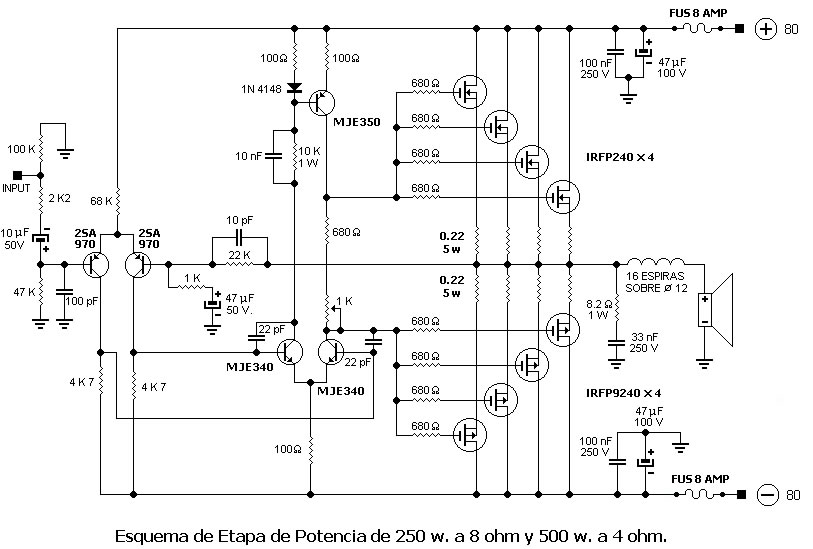

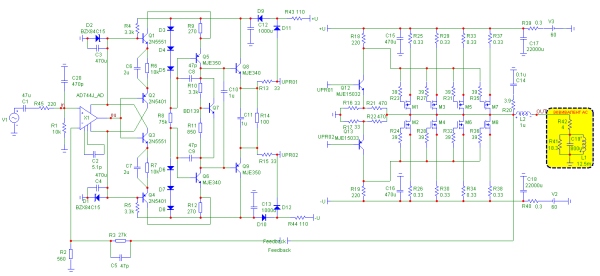

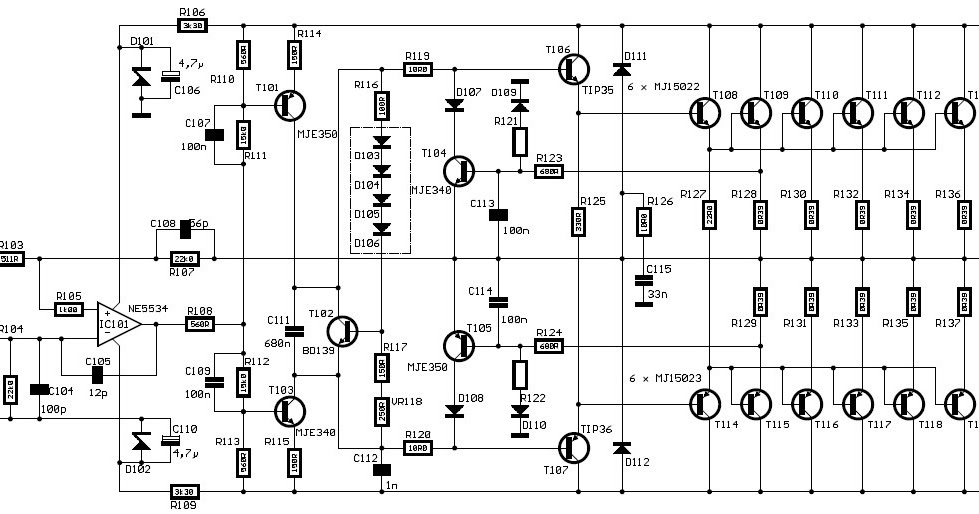

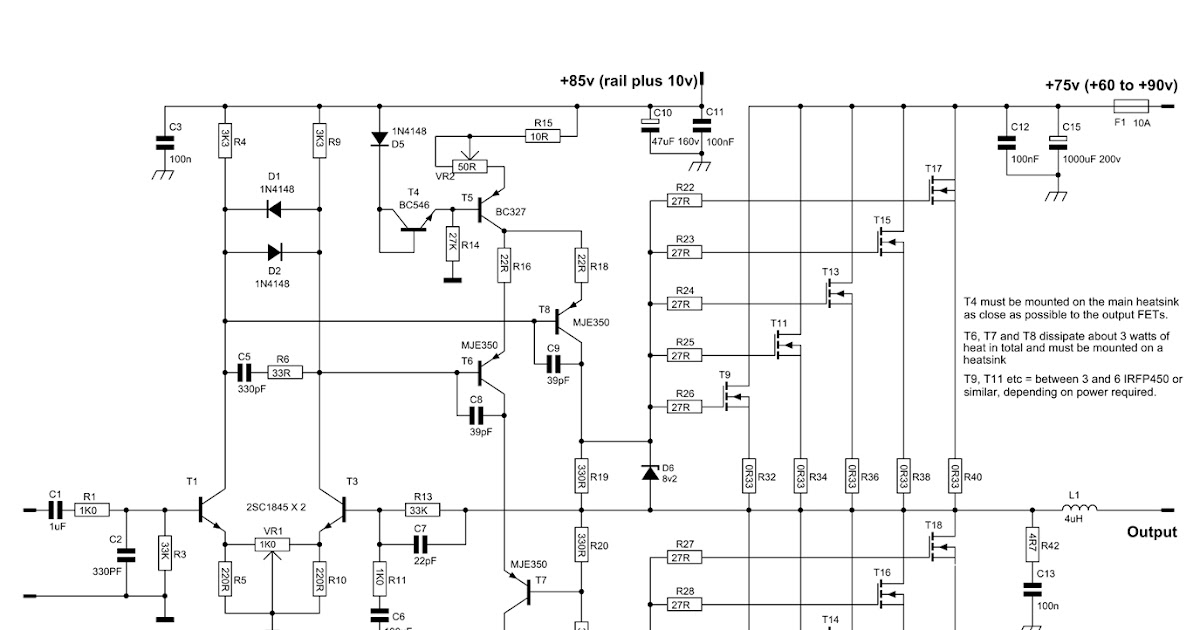

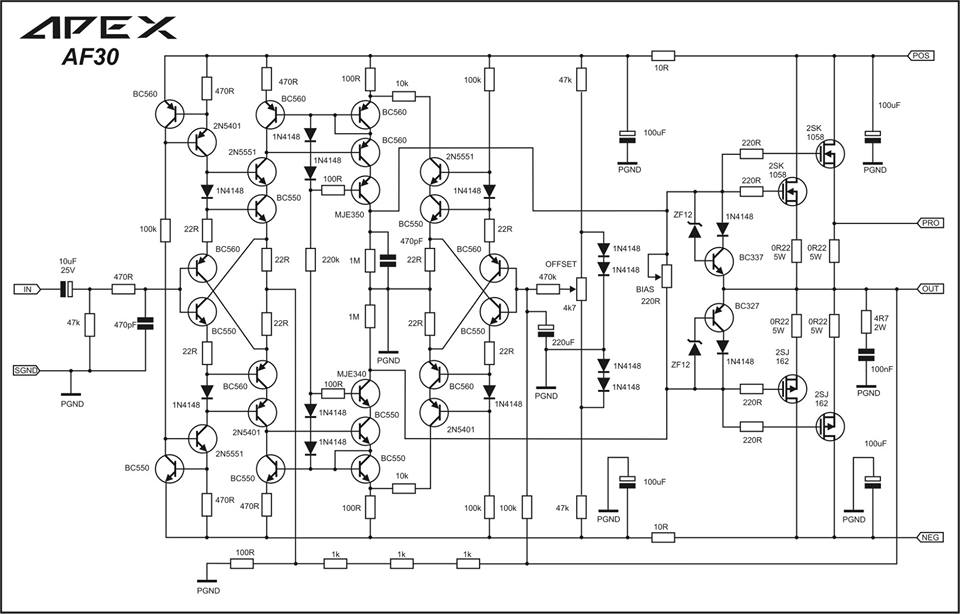

Благодаря максимальной рассеиваемой мощности коллектора 20 Вт этот транзистор также может хорошо работать в приложениях, связанных с аудиоусилителями. В большинстве приложений аудиоусилителя его можно использовать с дополнительным NPN MJE340, чтобы получить хорошую выходную мощность звука.
Где мы можем его использовать и как использовать:
MJE350 можно использовать в широком спектре приложений общего назначения, таких как коммутация и усиление не только в цепях высокого напряжения, но также в цепях низкого напряжения и с питанием от батареи.
схемы. С максимальным током коллектора 500 мА этот транзистор можно использовать для управления многими нагрузками, такими как реле, высоковольтные транзисторы, низковольтные транзисторы и т. д.
С другой стороны, его также можно использовать в приложениях, связанных со звуком, например, в качестве отдельного аудиоусилителя для управления динамиком или в каскадах аудиоусилителя.
Приложения:Приложения для инвертора и UPS
Приложения питания переключения
Приложения линейного источника питания
Цильнирование зарядного зарядного устройства
Audio Amplification
DC Высокий переключение зарядного зарядного зарядного устройства
Audio Amplification
DC Выселение зарядного зарядного зарядного устройства
Audio Amplification
DC DC.0003
Как безопасно работать в цепи в течение длительного времени:
Для получения долгосрочной производительности с MJE350 рекомендуется всегда использовать его как минимум на 20% ниже его максимальных значений.
Максимальное напряжение коллектор-эмиттер составляет -300 В, поэтому не подавайте более 240 В на коллектор-эмиттер. Максимальный ток коллектора составляет 500 мА, поэтому не применяйте более 400 мА, следуя правилу 20%. Используйте подходящий радиатор с транзистором и всегда храните и работайте при температуре от -65 до +150 градусов по Цельсию.
Техническое описание:
Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в адресную строку браузера.
https://cdn.datasheetspdf.com/pdf-down/M/J/E/MJE350_FairchildSemiconductor.pdf
STMicroelectronics MJE350 Транзистор PNP, 500 мА, 300 В, 3-контактный SOT-32
