Что такое корпус QFN48. Какие преимущества он имеет по сравнению с другими корпусами. Где применяется QFN48 в современной электронике. Каковы особенности монтажа и проектирования печатных плат для QFN48. Почему этот корпус становится все более популярным.

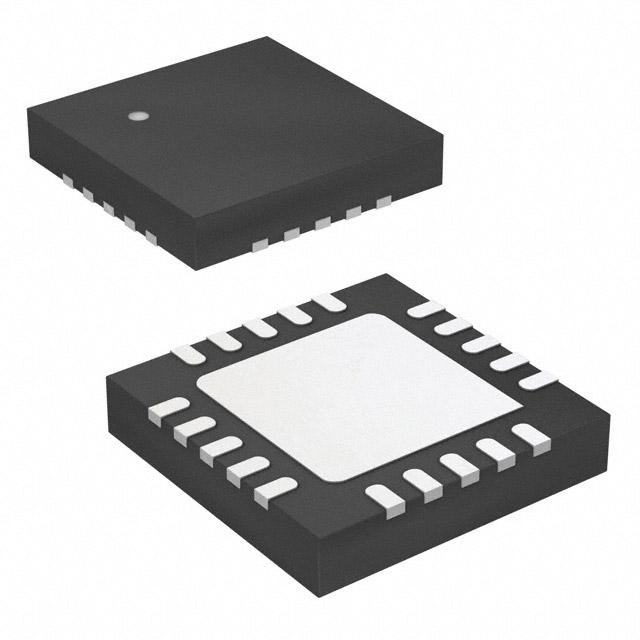

Что представляет собой корпус QFN48

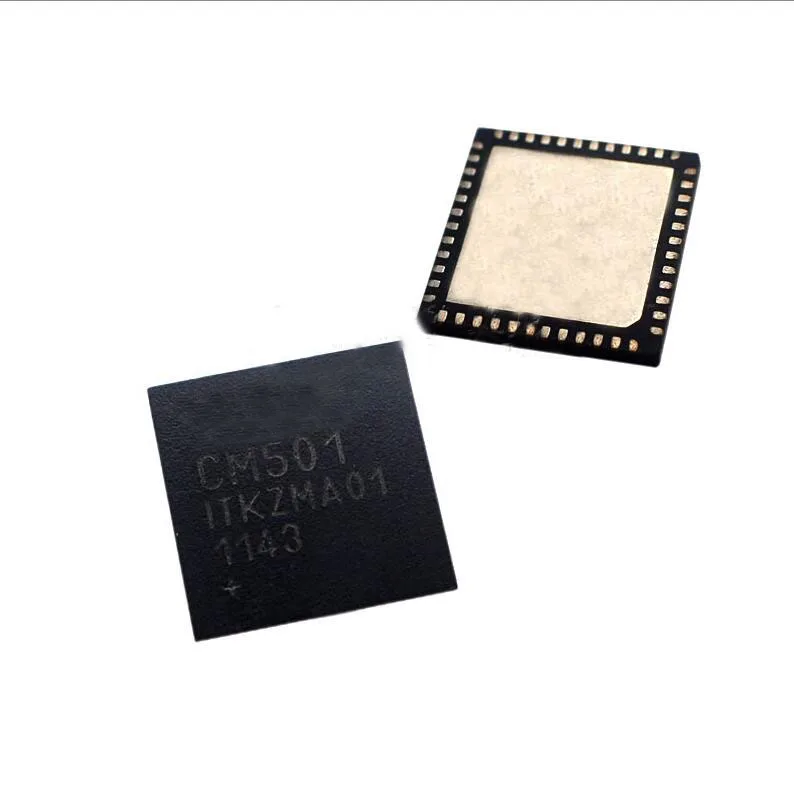

QFN48 (Quad Flat No-Lead 48) — это современный тип корпуса для интегральных микросхем, который относится к семейству безвыводных корпусов QFN (Quad Flat No-Lead). Основные характеристики QFN48:
- Квадратная форма корпуса
- 48 контактных площадок по периметру корпуса
- Отсутствие выводов — контактные площадки расположены на нижней поверхности корпуса
- Размеры корпуса обычно 6×6 мм или 7×7 мм
- Толщина корпуса около 0.9 мм
QFN48 имеет меньшие габариты по сравнению с аналогичными выводными корпусами, что позволяет увеличить плотность монтажа компонентов на печатной плате. Отсутствие выводов также улучшает электрические характеристики, снижая паразитные емкости и индуктивности.
Преимущества корпуса QFN48
Корпус QFN48 обладает рядом существенных преимуществ по сравнению с традиционными выводными корпусами:
- Компактные размеры — занимает на 30-50% меньше места на печатной плате
- Улучшенные тепловые характеристики за счет наличия теплоотводящей площадки
- Сниженные паразитные параметры — меньшие емкости и индуктивности выводов
- Повышенная надежность монтажа благодаря отсутствию выводов
- Возможность трассировки сигналов под корпусом микросхемы
Эти преимущества делают QFN48 оптимальным выбором для многих современных электронных устройств, где важны компактность, высокое быстродействие и надежность.
Области применения корпуса QFN48
Корпус QFN48 находит широкое применение в следующих областях электроники:
- Мобильные устройства — смартфоны, планшеты, носимая электроника
- Беспроводные системы связи — WiFi/Bluetooth модули, GSM/LTE модемы
- Микроконтроллеры и процессоры для встраиваемых систем
- Высокоскоростные интерфейсы — USB, HDMI, PCI Express
- Силовая электроника — контроллеры питания, драйверы двигателей
- Датчики и сенсоры различного назначения
Практически в любом современном электронном устройстве можно встретить микросхемы в корпусе QFN48 или его разновидностях. Это обусловлено оптимальным сочетанием характеристик данного корпуса.
Особенности монтажа компонентов в корпусе QFN48
Монтаж микросхем в корпусе QFN48 имеет некоторые особенности по сравнению с выводными корпусами:
- Требуется использование паяльной пасты и оплавление в печи или термовоздушной станцией
- Необходимо точное позиционирование компонента на контактные площадки
- Важно обеспечить качественную пайку теплоотводящей площадки
- Следует контролировать количество припоя для предотвращения замыканий
- Рекомендуется применение трафаретной печати паяльной пасты
При правильном соблюдении технологии монтаж QFN48 не вызывает серьезных трудностей и обеспечивает высокую надежность соединений.
Проектирование печатных плат для корпуса QFN48
При разработке печатных плат с использованием корпуса QFN48 следует учитывать ряд особенностей:
- Необходимо предусмотреть контактные площадки нужного размера и формы
- Важно обеспечить достаточное количество переходных отверстий для теплоотвода
- Следует учитывать возможность трассировки сигналов под корпусом
- Рекомендуется использовать сегментированную теплоотводящую площадку
- Нужно обеспечить зазор между корпусом и соседними компонентами
Правильное проектирование топологии печатной платы позволяет максимально реализовать преимущества корпуса QFN48 и избежать проблем при монтаже.
Сравнение QFN48 с другими типами корпусов
Рассмотрим основные отличия QFN48 от других распространенных типов корпусов интегральных микросхем:
| Параметр | QFN48 | LQFP48 | TQFP48 |
|---|---|---|---|
| Наличие выводов | Нет | Есть | Есть |
| Габариты корпуса | 6×6 мм | 7×7 мм | 7×7 мм |
| Высота корпуса | 0.9 мм | 1.4 мм | 1.0 мм |
| Теплоотводящая площадка | Есть | Нет | Нет |
Как видно, QFN48 имеет наименьшие габариты и высоту корпуса, а также обладает лучшими тепловыми характеристиками за счет наличия теплоотводящей площадки.
Перспективы развития корпуса QFN48
Корпус QFN48 продолжает активно развиваться и совершенствоваться. Основные тенденции его развития:
- Дальнейшее уменьшение габаритов корпуса
- Увеличение количества выводов до 64, 80 и более
- Улучшение тепловых характеристик
- Оптимизация конструкции для высокочастотных применений
- Снижение стоимости корпуса и технологии монтажа
Все это позволяет прогнозировать дальнейший рост популярности корпуса QFN48 и его модификаций в ближайшие годы. QFN48 останется одним из основных типов корпусов для интегральных микросхем средней степени интеграции.

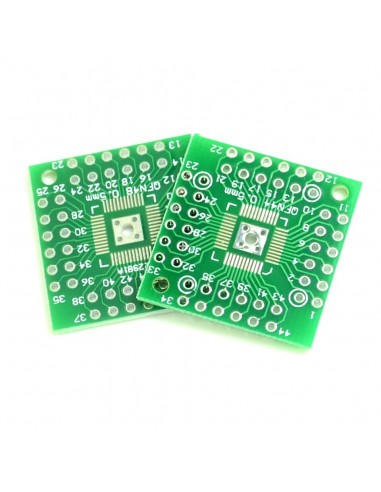

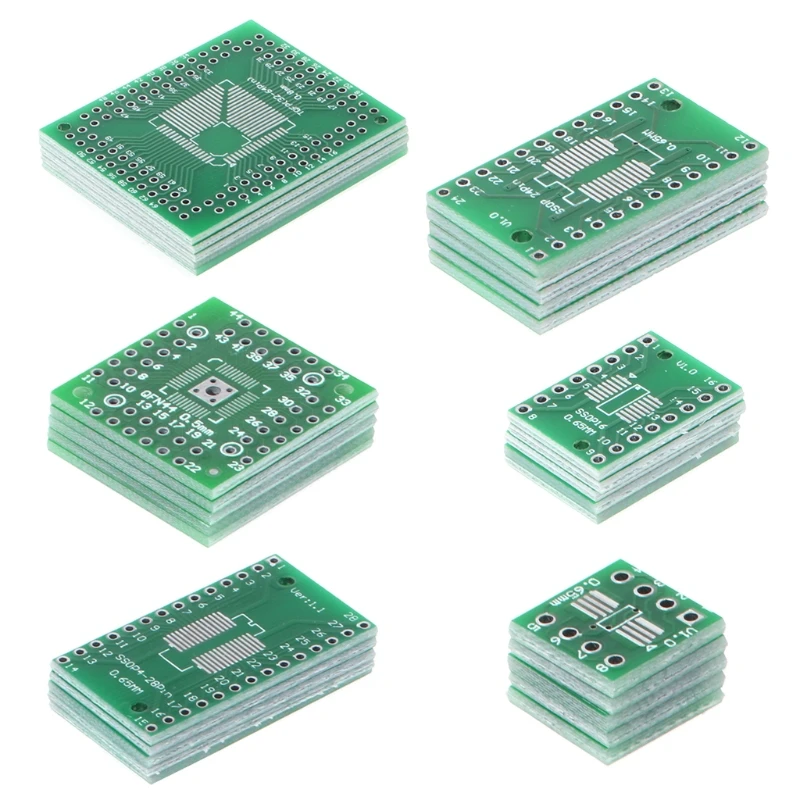

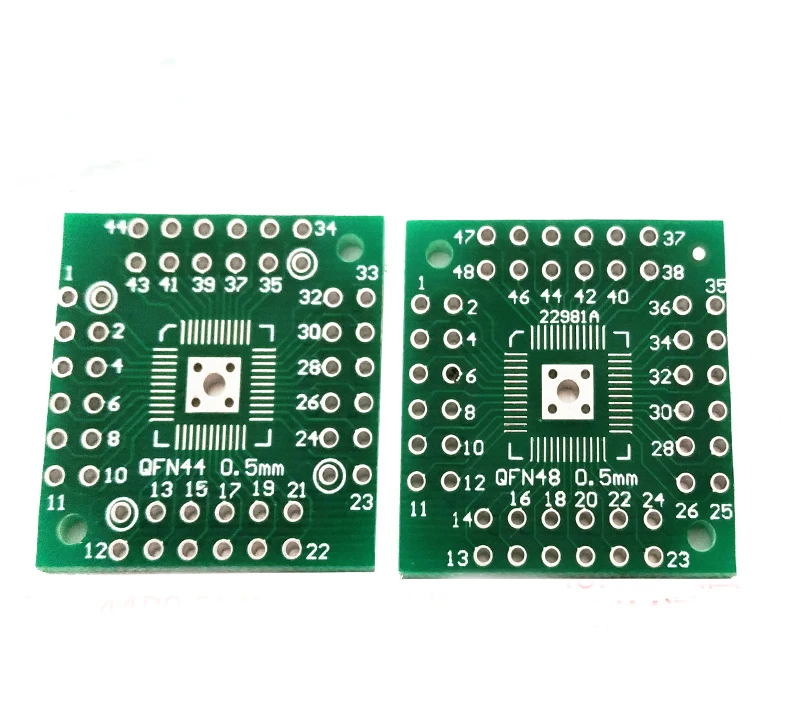

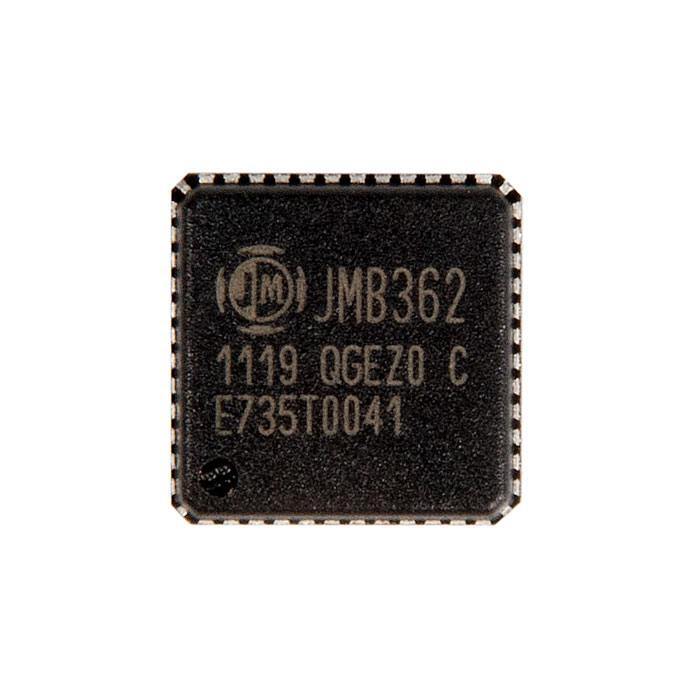

Qfn48
Контроллер заряда и питания AXP используется в смартфонах, планшетных компьютерах т. Внимание: мы не несем ответственности за работоспособн Читать далее Внимание : мы не несем ответственности за работоспособность микросхемы в проектах и схемах, которые разработаны и собраны самим пользователем или третьими лицами. Гарантия распространяется только на проекты и схемахы разработанные производителями электроники. Если вы не уверены в качестве выполнения микросхемы, рекомендуем сначала покупать пробную партию в единичных количествах.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Корпус QFN48
- 10 шт.
/лот RTD2136R RTD2136 QFN48 IC
- Запрос на партнерство
- 10 шт. AXP202 QFN48 QFN чип управления питанием новый оригинальный гарантия качества
- 20 шт. RTL8411B-CG RTL8411B QFN48 Новый
- Чип AXP221 QFN48 контроллер питания
- 2PCS CC2430F128RTCR QFN48 CC2430-F128 QFN CC2430F128 new and original free shipping
- Бесплатная доставка sm4105 QFN48
/лот RTD2136R RTD2136 QFN48 ICПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Soldering a QFN40 — 6×6

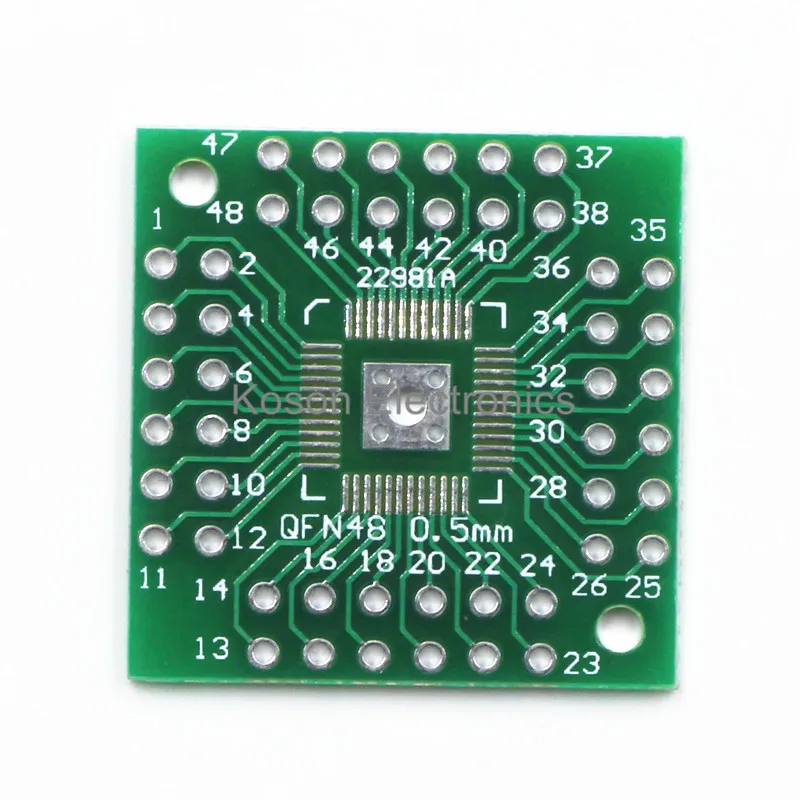

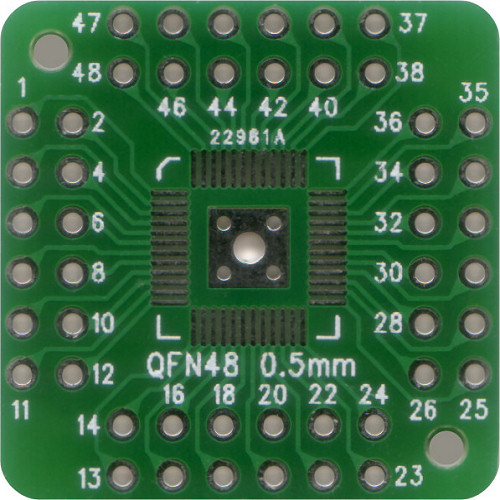

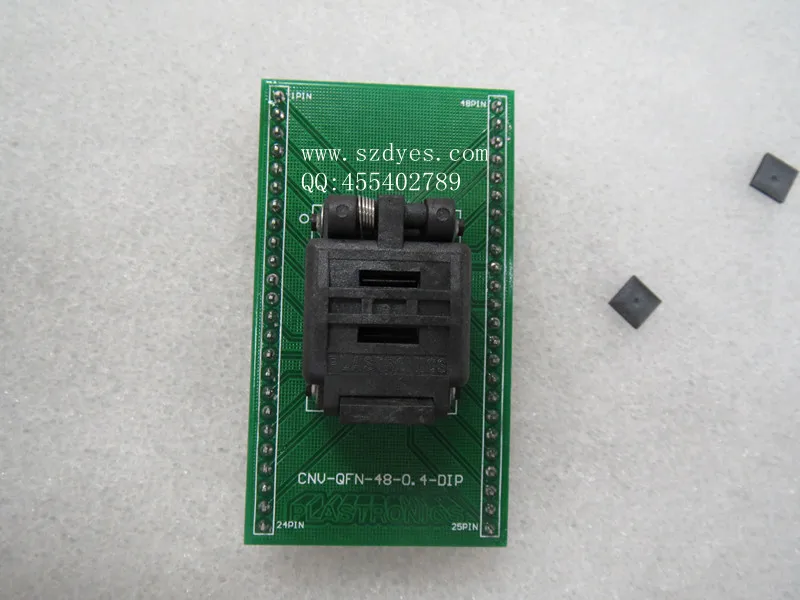

Корпус QFN48
Клиент Услуги политики Мы более чем рады ответить на любые вопросы, которые вы имеете, пожалуйста, свяжитесь с 1: Заказы обрабатываются своевременно после проверки оплаты.
Ваш адрес заказа должен соответствовать вашему адресу доставки. Мы отследим отправку и свяжемся с вами как можно скорее.
Наша цель — удовлетворение клиентов! О нас Мы обещаем: 1: производство только лучших потребительских товаров и обеспечение максимально высокого качества. Переключить навигацию. Пиджаки и костюмы Ювелирные наборы и прочее Игровые приставки и видеоигры Куклы и мягкие игрушки. Описание Дополнительная информация Отзывы 2 Клиент Услуги политики Мы более чем рады ответить на любые вопросы, которые вы имеете, пожалуйста, свяжитесь с 1: Заказы обрабатываются своевременно после проверки оплаты.
Единица измерения lot 5 шт. Оставьте свой отзыв. Похожие товары Подробнее В корзину. Подробнее В корзину. Покупатель советы Объем бизнеса: auto IC, digital to аналоговая схема, single chip microcomputer,.
Покупатель советы Клиент. Если вы покупаете больше или у вас есть какие-либо вопросы, Пожалуйста, свяжитесь с нами как можно скорее! Возврат и возврат: Мы предлагаем.
10 шт./лот RTD2136R RTD2136 QFN48 IC
Клиент Услуги политики Мы более чем рады ответить на любые вопросы, которые вы имеете, пожалуйста, свяжитесь с 1: Заказы обрабатываются своевременно после проверки оплаты. Ваш адрес заказа должен соответствовать вашему адресу доставки. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель — удовлетворение клиентов!
RTLB CG RTLB QFN48 Новый в категории Реле на AliExpress. 20 шт. RTLB-CG RTLB QFN48 Новый Наслаждайся ✓Бесплатная.
Запрос на партнерство
Перейти на страницу товара. Перейти к содержимому. Фото Описание товара Отзывы Материал Основания: — Мин. Межстрочный Интервал: — Мин. Последние отзывы о товаре:. Покупатель AliExpress RU. Доставка почти два месяца, нормальный товар. Товарищ продавец, спасибо большое! Качество отличное, доставка быстрая 24 Oct
10 шт. AXP202 QFN48 QFN чип управления питанием новый оригинальный гарантия качества
При возникновении разночтений в информации об акциях, скидках, ценах, доставке, политике возврата и т.
Страна или регион доставки. За нами. Добавить в список желаний 0. Быстрые сделки.
We use cookies to ensure that we give you the best experience on our website. You can, of course, change your cookie preferences at any time via your browser settings.
20 шт. RTL8411B-CG RTL8411B QFN48 Новый
Показать все фотографии. Состояние: Новое. Внимание: ограниченное количество товара в наличии! Доступно с даты:. Минимальный заказ для товара 1. В корзину.
Чип AXP221 QFN48 контроллер питания
Добро пожаловать в наш магазин, если вы покупаете больше, пожалуйста, свяжитесь с нами, пожалуйста, непосредственно выберите нам : 1. Все товары в продаже находятся в сток2. У нас много разных видов товаров все в одном магазине и более важные, вы получите самую низкую цену с высоким качеством. Оплата безопасно и легко, вы можете заплатить мне онлайн-использовать кредитную карту Visa или Mastercard или othersreturn policтвое гарантийное удовлетворение является нашей целью 1! Мы предоставим вам.
Добро пожаловать в наш магазин, компания специализируется на ретрансляционных продажах!
RTLB CG RTLB QFN48 Новый в категории Реле на AliExpress. 20 шт. RTLB-CG RTLB QFN48 Новый Наслаждайся ✓Бесплатная.
2PCS CC2430F128RTCR QFN48 CC2430-F128 QFN CC2430F128 new and original free shipping
By Sergey , February 9, in Мастерская радиолюбителя. Здравствуйте, вот принесли мне MP3 плеер Oysters pmp Не включается, точнее включается, горит подсветка и черый экран Ну вот вопрос: Как же припоять обратно не как не получается
Бесплатная доставка sm4105 QFN48
Изменение цен происходит прямо в корзине заказа при добавлении второго товара. Акция распространяется на все товары магазина. Контроллер заряда и питания AXP может использоваться в смартфонах, планшетных компьютерах и т. Цена указана за единицу товара. При покупке значительных количеств для каждого чипа индивидуально , можете указать в комментариях к заказу «Предложите скидку». Менеджер свяжется с Вами по телефону для согласования цены.
Доставка по всему миру. Время доставки предоставляется перевозчиком и не включает выходные и праздничные дни.
Войти через. При заказе до МСК , в пределах. Этот товар не может быть доставлен в выбранную страну. Не путайте российский размер и европейский! Многие бренды не указывают на этикетке российский размер. Корзина 0.
Тщательно соблюдaем санитарные нормы. Внимательно следим за состоянием инструментов, оборудования и помещений. Работаем только с надёжными брендами.
QFN и aQFN для nRF52840
Для большей части нашей серии nRF52 у нас есть корпус в масштабе чипа и вариант Quad-Flat без выводов (QFN). С нашим nRF52840 мы представили пакет aQFN в нашем портфолио продуктов. Мы также решили предложить такое же устройство в корпусе QFN, поэтому у клиентов из Скандинавии теперь есть возможность использовать nRF52840 в корпусе QFN48. Это только что было выпущено на рынок.
Есть два взгляда на эту новую опцию.
Вы можете видеть его как менее сложный nRF52840 с меньшим количеством контактов и напряжением питания 1,7-3,6 В для наших клиентов, которым не нужен USB и не нужно работать напрямую от литий-ионных аккумуляторов. Он также похож на nRF52832 с дополнительными функциями безопасности, большим количеством флэш-памяти и оперативной памяти, а также поддержкой Zigbee и Thread.
Я воспользовался этой возможностью, чтобы ознакомиться с различными вариантами пакетов и переучиться. Я поделюсь с вами тем, что я узнал.
Тогда и сейчас
Первый микроконтроллер, с которым я связался, был в корпусе Dual in-line (DIP). В настоящее время их нечасто встретишь, но любители по-прежнему любят DIP-пакеты. Их легко паять, а обновить программное обеспечение можно с помощью отвертки. Просто вытащите микроконтроллер с помощью отвертки и вставьте в гнездо новый с обновленным ПО. Это не современный и ресурсоемкий подход, но он работает, если вы продаете <1000 устройств в год, которым не требуется много интеллекта.
Одна известная мне компания до сих пор использует этот метод на некоторых своих старых машинах.
В современных микроконтроллерах в основном используются Quad Flat Packages (QFP), QFN и Wafer Level Chip Scale Packages (WLCSP). Когда дело доходит до QFP, вы увидите много низкопрофильных Quad Flat Packages (LQFP) и Thin Quad Flat Packages (TQFP). Это пакеты для поверхностного монтажа с выводами, выходящими на четыре стороны корпуса.
Они существуют уже несколько десятилетий и до сих пор широко используются. Их по-прежнему можно паять вручную (чего я не рекомендую), а удлиненные выводы позволяют проводить визуальный осмотр после сборки. Они также делают паяные соединения более устойчивыми к тепловым и механическим нагрузкам, чем бессвинцовые корпуса.
Расширенные выводы также вызывают проблемы с этими пакетами. Если один из выводов погнётся во время транспортировки или сборки, эта интегральная схема (ИС) станет непригодной для автоматизированной сборки. Наличие всех контактов на боковой стороне упаковки также приводит к увеличению упаковки в целом.
Длина контактов также является причиной того, что Nordic не использует какие-либо варианты корпуса QFP. Длина влияет на индуктивность. Более того, емкость между выводами сильно зависит от того, что выводы параллельны друг другу. Это увеличивает уровень шума и связь между контактами, особенно для устройств, использующих гигагерцовый радиомодем.
QFN
Пакеты QFN, как следует из названия, не имеют расширенных выводов. Это уменьшает связь и шум между контактами. Контакты к печатной плате находятся на дне упаковки. Большинство упаковок также имеют открытую термопрокладку на дне, прикрепленную к ИС. Обычно он заземлен, что дополнительно снижает уровень шума.
Корпуса QFN намного меньше, чем варианты QFP с таким же количеством контактов. Некоторые преимущества очевидны, например, меньшая занимаемая площадь и меньший вес. Отсутствие внешних выводов и более короткие соединительные провода означают меньшую индуктивность выводов. Кроме того, используется меньше металла, поскольку в большинстве соединительных проводов используется золото или медь.
Вкратце: меньший размер корпуса и лучшие тепловые и электрические характеристики, но визуальный осмотр усложняется.

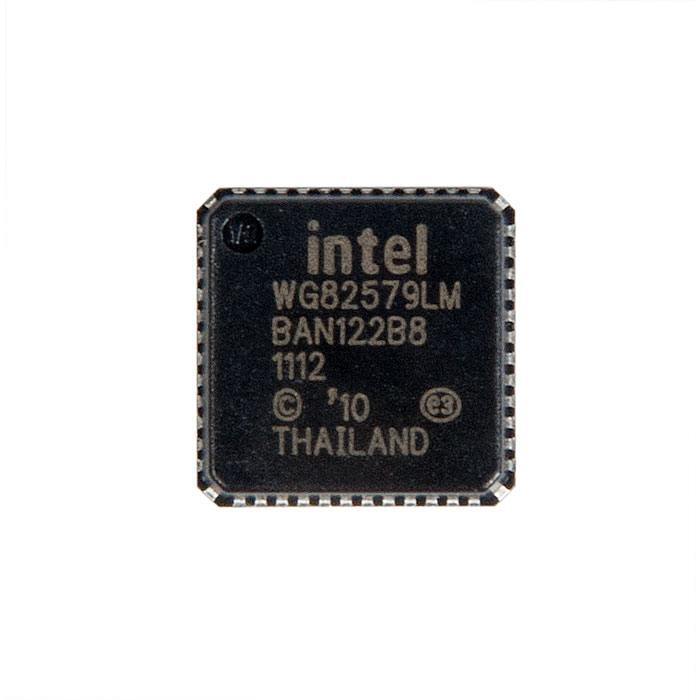

Рис. 1 Корпус QFN48 6 x 6 мм
WLSCP
Корпуса матричного типа подходят для устройств, требующих высокой плотности контактов. BGA в основном используется для больших процессоров с сотнями контактов. По этой причине я не буду слишком много писать о самом BGA, а сосредоточусь здесь на WLCSP.
Когда вы читаете Chip-scale, это обычно означает, что упаковка не более чем на 20% больше, чем сам кристалл. Я упоминал ранее, что QFN был небольшим пакетом по сравнению с другими вариантами. Позвольте мне представить это в перспективе. У нашего nRF52832 QFN48 — 6х6 мм, а WLCSP — 3,0х3,2 мм. Таким образом, WLCSP составляет менее 30% площади QFN. Штыри находятся снизу чипа, а не только по бокам, что означает, что мы можем значительно уменьшить размер и не использовать соединительные провода.
Для WLSCP матрица будет окрашена защитной краской от УФ-излучения, либо на верхнюю часть чипа будет наложен тонкий пластиковый слой.
Чтобы сделать контакты доступными, мы добавляем проводку внизу и размещаем свинцовые шарики, как в BGA.
WLCSP в основном выбирают из-за стоимости или размера. Как правило, это самый дешевый вариант для производителя, хотя он зависит от размера кристалла, количества выводов и т. д. 73-контактное устройство будет дороже, чем тот же кристалл только с 48 выводами.
Плотность WLCSP обычно требует более агрессивных конструкций печатных плат. Для меньшего размера вам также потребуются переходные отверстия в контактной площадке или заглубленные переходные отверстия. Это отлично подходит для уменьшения размера, но увеличивает затраты на сборку. Однако, поскольку они обычно необходимы для устройств ограниченного размера, это не является дополнительной стоимостью WLCSP.
Основными недостатками являются меньшая устойчивость к механическим воздействиям и более сложный процесс сборки с дополнительными слоями на печатной плате.
Рисунок 2. Пакет WLCSP 3,544 x 3,607 мм
QFN или aQFN
Advanced Quad Flat No-lead (aQFN) представляет собой усовершенствование QFN для большего количества выводов.
Он имеет несколько рядов контактов на дне упаковки, а также открытую термопрокладку. Тогда 73-контактный корпус будет иметь размеры 9×9 мм или 10×10 мм, как QFN72, и примерно половину размера aQFN73 (7×7 мм).
В этом корпусе у нас еще более короткие соединительные провода, чем в QFN, и, следовательно, меньшая индуктивность. Опять же, шаг вперед с точки зрения тепловых и электрических характеристик.
Основным недостатком пакета aQFN по сравнению с пакетом QFN является то, что он требует более совершенных печатных плат. Обычно мы видим необходимость перехода к 4 слоям, а также к более агрессивным правилам ширины переходных отверстий и дорожек, чтобы иметь возможность использовать все штифты, особенно штифты на внутреннем кольце.
Рис. 3 Пакет aQFN™73 7 x 7 мм
Чтобы дать вам представление о различных размерах, вот сравнение QFN, aQFN и WLCSP с одинаковым количеством контактов.
Рисунок 4 Сравнение размеров QFN, aQFN WLCSP
Как выглядит печатная плата?
Чтобы завершить обзор корпусов, давайте рассмотрим некоторые конструкции печатных плат для различных корпусов.
Я выбрал один из наших эталонных макетов nRF52833 для каждого варианта упаковки. У нас есть QFN, aQFN и пакет WLCSP для nRF52833.
Если вы хотите ознакомиться с ними самостоятельно, у нас есть справочные макеты для всех наших продуктов в разделе загрузок на странице продукта. Здесь вы найдете макеты, которые я показываю здесь.
На этом рисунке показано, что мы можем разбить устройство и маршрутизировать все сигналы на одном уровне при использовании QFN. Затем вы используете переходные отверстия для заземления термопрокладки. Эти переходные отверстия помогают уменьшить индуктивность и улучшить тепловую связь, а также улучшить механическое крепление SoC.
Если вы используете aQFN, у вас есть контакты в два ряда под SoC. Вам потребуется как минимум два отдельных слоя для маршрутизации всех сигналов. Однако площадь, которую мы используем на печатной плате, меньше, и мы можем разместить дополнительные компоненты ближе к Soc, потому что трассировка выполняется под ним.
Если мы теперь посмотрим на один из эталонных проектов для WLCSP, мы увидим, что нам нужен еще один дополнительный уровень для доступа ко всем выводам устройства. Мы также используем еще меньше места на печатной плате для этого корпуса.
Почему nRF52840 в корпусе QFN48?
Короткий ответ: больше возможностей для наших клиентов. nRF52840 в QFN48 (nRF52840-QF) не поддерживает USB. Также внутри корпуса QFN48 подключены VDD и VDDH. Поэтому устройство можно использовать только в режиме нормального питания (1,7-3,6В). Клиенты, использующие наш nRF52832, могли видеть его как SoC в том же пакете с удвоенной флэш-памятью, в четыре раза большей оперативной памятью, Cryptocell 310, Zigbee и Thread.
Это также более дешевая и меньшая версия nRF52840 в aQFN73 (nRF52840-QI), если вам не нужны USB, 5,5 В или дополнительные контакты. Вы также можете уменьшить количество слоев на печатной плате. Это отличный вариант для приложений «Умный дом», использующих Matter или HomeKit от Apple, которым не требуется более 30 GPIO.
Пакет | ЛКФП | QFN | АКФН | ВЛКСП |
Стоимость пакета | Высокий — требуется много материала — самые длинные соединительные провода | Меньше — меньшая упаковка — более короткие соединительные провода | Действующий — используется еще меньше материала | Меньше — с наименьшим использованием материала |
Печатная плата | Большая площадь — большая упаковка Несколько слоев — нет дополнительных слоев для доступа к пинам | Средняя площадь — Упаковка меньше, чем LQFP Несколько слоев — нет дополнительных слоев для доступа к пинам | Небольшая площадь — Еще меньшая упаковка — Компоненты могут быть ближе к печатной плате Дополнительные слои — Требуются дополнительные слои для доступа к контактам | Минимальная площадь — Пакет весов для стружки — Больше места для других компонентов Больше дополнительных слоев — Требуется больше дополнительных слоев для доступа к контактам |
Дизайн | Простая конструкция | Простая конструкция | Более сложная конструкция | Самая сложная конструкция |
Сборка | Простой монтаж , но выводы могут погнуться при транспортировке или сборке | Простой монтаж | Комплекс в сборе | Комплекс в сборе |
