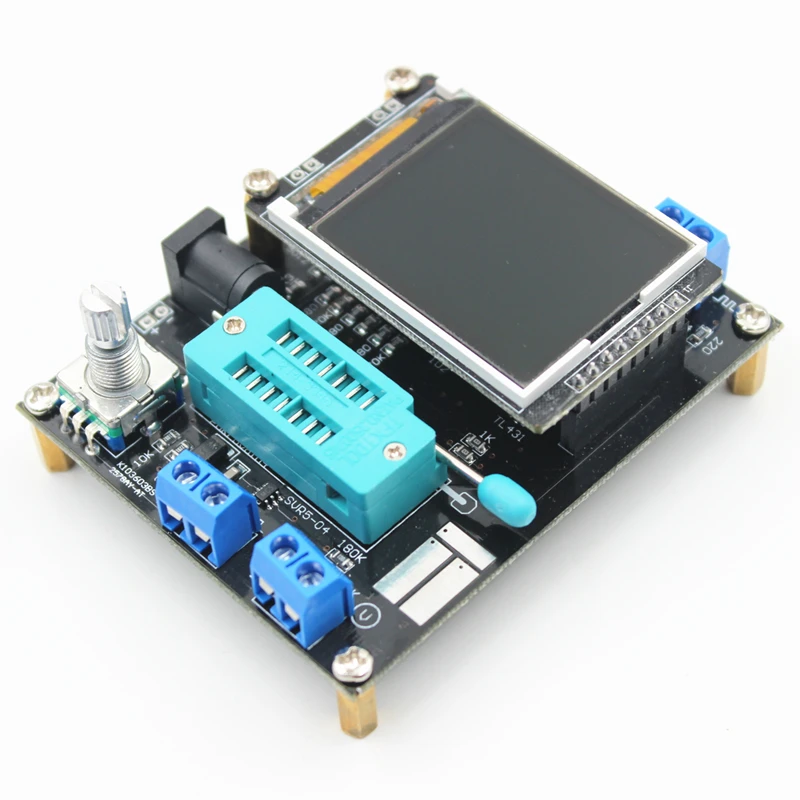

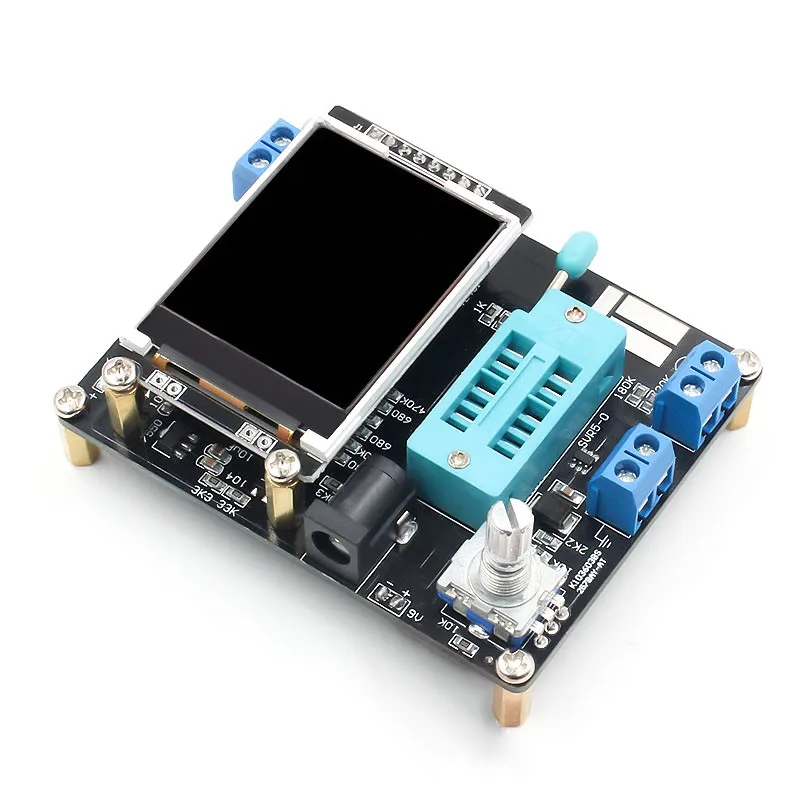

Что представляет собой многофункциональный тестер GM328

GM328 — это универсальный прибор для проверки и измерения параметров различных радиоэлектронных компонентов. Он позволяет тестировать транзисторы, диоды, резисторы, конденсаторы и другие детали, а также измерять напряжение, частоту и генерировать сигналы.

Основные возможности тестера GM328:

• Определение типа и проверка исправности транзисторов (NPN, PNP, MOSFET)
• Измерение параметров диодов, светодиодов, стабилитронов
• Проверка тиристоров
• Измерение сопротивления резисторов
• Измерение емкости и ESR конденсаторов
• Измерение индуктивности катушек
• Измерение постоянного напряжения до 50В
• Генерация сигналов от 1 Гц до 2 МГц
• Измерение частоты в диапазоне 1 Гц — 2 МГц

Тестер оснащен цветным графическим дисплеем, на котором отображаются результаты измерений и схематические изображения проверяемых компонентов. Управление осуществляется с помощью энкодера.

Комплектация и сборка тестера GM328

Тестер GM328 обычно поставляется в виде набора для самостоятельной сборки. В стандартный комплект входят:

• Печатная плата
• Микроконтроллер ATmega328 с прошивкой
• Цветной LCD дисплей
• Электронные компоненты (резисторы, конденсаторы, транзисторы и др.)
• ZIF-панель для подключения тестируемых деталей
• Энкодер для управления
• Разъем питания

Для сборки потребуются паяльник, припой и минимальные навыки пайки. Все компоненты маркированы на плате, поэтому собрать тестер сможет даже начинающий радиолюбитель.

Основные функции тестера GM328

Проверка транзисторов

Тестер GM328 позволяет определять тип транзистора (NPN или PNP), назначение выводов (эмиттер, база, коллектор), а также измерять основные параметры:

• Коэффициент усиления по току (hFE)
• Прямое падение напряжения база-эмиттер
• Емкость перехода коллектор-база

Для проверки транзистор нужно установить в ZIF-панель и запустить измерение. На дисплее отобразится схематическое изображение и параметры.

Тестирование диодов и светодиодов

При проверке диодов GM328 измеряет:

• Прямое падение напряжения
• Обратный ток утечки
• Емкость перехода

Для светодиодов дополнительно определяется цвет свечения. Тестер также позволяет проверять двойные диоды и стабилитроны.

Измерение параметров резисторов и конденсаторов

GM328 способен измерять сопротивление резисторов в широком диапазоне — от единиц Ом до десятков МОм. Для конденсаторов измеряется емкость и ESR (эквивалентное последовательное сопротивление).

Дополнительные возможности GM328

Генератор сигналов

Встроенный генератор позволяет формировать прямоугольные импульсы частотой от 1 Гц до 2 МГц. Это удобно для тестирования и отладки различных устройств.

Измерение частоты

GM328 может работать как частотомер в диапазоне 1 Гц — 2 МГц. Для измерения внешний сигнал подается на специальные контакты.

Вольтметр постоянного тока

Тестер измеряет постоянное напряжение до 50В. Это позволяет использовать его как простой мультиметр.

Калибровка тестера GM328

Для обеспечения точности измерений GM328 необходимо периодически калибровать. Процедура калибровки включает:

1. Калибровку нуля — замыкание измерительных контактов
2. Калибровку с эталонным резистором 10 кОм
3. Калибровку с эталонным конденсатором 100 нФ

Подробные инструкции по калибровке обычно приводятся в документации к тестеру. После калибровки точность измерений заметно повышается.

Прошивка и обновление ПО тестера

GM328 допускает обновление прошивки микроконтроллера. Это позволяет расширять функциональность и исправлять возможные ошибки. Для перепрошивки потребуется:

• Программатор для микроконтроллеров AVR
• Файл прошивки (hex-файл)
• Программа для загрузки прошивки (например, avrdude)

В интернете доступны различные модифицированные прошивки, добавляющие новые возможности тестеру GM328.

Преимущества и недостатки GM328

Основные плюсы тестера GM328:

• Широкий функционал при доступной цене
• Удобный графический интерфейс
• Возможность самостоятельной сборки
• Компактные размеры
• Возможность обновления прошивки

К минусам можно отнести:

• Невысокую точность измерений без калибровки
• Ограниченный диапазон измеряемых параметров
• Не всегда качественные комплектующие в дешевых наборах

На что обратить внимание при выборе GM328

При покупке тестера GM328 рекомендуется учитывать следующие моменты:

• Качество комплектующих, особенно дисплея и ZIF-панели

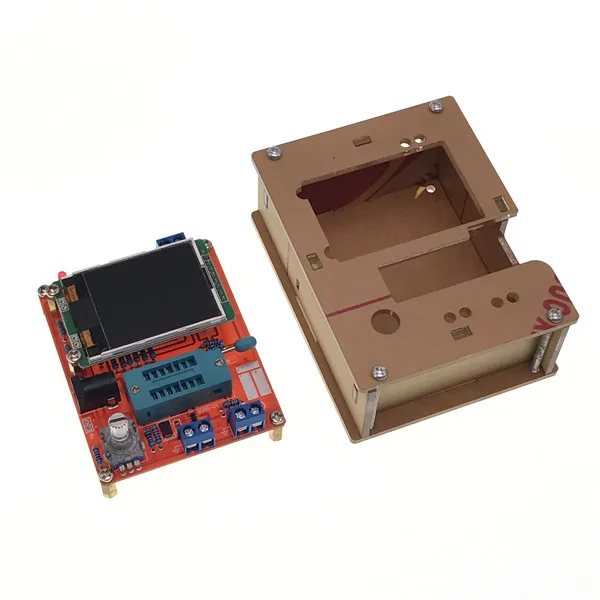

• Наличие корпуса в комплекте
• Версию прошивки и возможность ее обновления
• Комплектность набора
• Отзывы покупателей о конкретном продавце/производителе

Выбирая более дорогие версии, можно получить лучшее качество сборки и расширенный функционал.

Применение GM328 в практике радиолюбителя

Многофункциональный тестер GM328 будет полезен как начинающим, так и опытным радиолюбителям. Основные сценарии использования:

• Проверка исправности радиодеталей из старой аппаратуры
• Подбор компонентов с нужными параметрами
• Поиск неисправностей в электронных устройствах
• Измерение параметров самодельных катушек и конденсаторов
• Проверка купленных радиодеталей на соответствие заявленным характеристикам

GM328 позволяет быстро протестировать большое количество компонентов, что особенно удобно при разборке старой техники или сортировке деталей.

Альтернативы тестеру GM328

На рынке представлены и другие модели многофункциональных тестеров компонентов, например:

• TC-1 — более дорогая модель с расширенным функционалом
• M328 — упрощенный вариант с монохромным дисплеем
• LCR-T4 — специализированный измеритель LCR параметров

При выборе конкретной модели стоит исходить из своих потребностей и бюджета. GM328 остается одним из лучших вариантов по соотношению цена/возможности.

GM328 тестер радиодеталей | Правильные инструкции

тестер радиодеталей GM328

GM328 — многофункциональное устройство которое является обязательным в арсенале любого радиолюбителя. С его помощью очень удобно проверять радиодетали на исправность и мерить их рабочие параметры для сравнения с даташитом. Существует несколько разновидностей тестеров для радиодеталей отличающихся функционалом и ценой. Мы рассмотрим именно модель GM-328, так как это по сути дела своеобразный комбайн — помощник для начинающих электронщиков.

Купить GM-328 можно у наших китайских друзей

К положительным сторонам этого тестера относятся многофункциональность, универсальность, простота сборки и использования.

GM328 обзор

Вот что он умеет определять и измерять характеристики:

• NPN и PNP транзисторы
• Мосфеты
• Диоды
• Светодиоды
• Двойные диоды
• Тиристоры
• Стабилитроны
• Резисторы (может сразу два)
• Конденсаторы
• Постоянное напряжение до 50 вольт

Впечатляет не так ли? Для каждого проверяемого элемента показывает так же ESR и емкости затвора. Кроме того может использоваться в качестве генератора импульсов от 1Гц до 2МГц а так же использоваться для измерения частоты в том же диапазоне. И это только основные характеристики. Прекрасный цветной графический дисплей, четкий и яркий. В базовой прошивке есть возможность настройки цветов для каждого элемента интерфейса.

Так же хочу отметить способность к прошивке данного тестера, нам ведь всегда хочется что то улучшить или переделать). Благо для этой модели на просторах интернета есть масса прошивок, в том числе и русских. Подробный мануал по прошивке обязательно напишу в ближайшее время.

Состав конструктора GM328

Схема тестера радиодеталей GM328 + TFT

Собственно для сборки данного девайса минимум что нам понадобится — это простой паяльник на 25 ватт с тонким жалом и припой, при условии что китайцы прислали вам полный комплект). Разумеется участие в процессе сборки третей руки, зажима для плат или единомышленника корефана всегда приветствуется. Для сборки тестера радиодеталей GM328 не нужны даже прямые руки, процесс настолько прост что с ним справится даже начинающий радиолюбитель, что не может не радовать последних.

Если вы стали обладателем полного комплекта для сборки нашего девайса то у вас на столе должны лежать следующие элементы:

Состав комплекта для сборки тестера радиодеталей GM328

GM328 транзистор тестер — состав комплекта

• 1 шт. — плата с дорожками, отверстиями для деталей и несколькими SMD
• 1 шт. — цветной графический дисплей
• 1 шт. — DIP панель для микроконтроллера
• 1 шт. — микроконтроллер Atmega328p 16-PU с базовой прошивкой
• 1 шт. — пин конектор на 8 ног для подключения дисплея
• 1 шт. — пин игнездо на 8 ног для подключения дисплея
• 3 шт. — двойные клемники под винт
• 25 шт. — резисторов разного номинала
• 1 шт. — кварц
• 1 шт. — стабилитрон
• 3 шт. — транзисторы
• 1 шт. — варистор
• 1 шт. — светодиод
• 1 шт. — ZIF панель для подключения измеряемой радиодетали
• 2 шт. — электролиты
• 9 шт. — керамические конденсаторы
• 1 шт. — гнездо питания
• 1 шт. — коннектор для кроны (не всегда)
• 1 шт. — энкодер

К моему сожалению мне попался комплект с оторванной микросхемой VO5

Иногда так бывает)

Так что мне все же пришлось прибегнуть к помощи паяльной станции для пайки этой мелкой SMD-шки. А вот и результат трудов:

Немного «прямых» рук)

Сборка GM328

Схема для пайки нашего тестера радиодеталей мне не пригодилась, я привел ее для ознакомления. На плате места для всех деталей подписаны и ошибок там нет. Кроме того отверстия луженые и плата в дополнительной подготовке не нуждается. Приступим непосредственно к сборке. Первое что я припаял это резисторы. Все они маркированы так что можно воспользоваться любым онлайн справочником по расшифровке маркировки резисторов. Но я все же проверил каждый мультиметром, ведь маркировали же китайцы, мало ли что…

Паяем резисторы

Затем транзисторы, варистор и стабилитрон. Тут важно не ошибиться, все они выполнены в корпусе ТО-92. Если впаять на место стабилитрона что либо другое то подача нестабилизированного напряжения для платы окажется фатальной.

Паяем транзисторы

На следующем этапе были припаяны конденсаторы и кварц. Все согласно маркировки, благо она четкая, а спайкой кварцевого резонатора можно только специально допустить ошибку).

Конденсаторы GM328

DIP — панель для микроконтроллера впаять можно любой стороной, на полет не повлияет.

Впаиваем DIP-панель в GM328

Паяем крупные элементы такие как ZIF панель для подключения измеряемой радиодетали, контакты для подключения дисплея, клемники под винт для генератора частоты, частотомера, вольтметра и гнездо питания.

ZIF панель и так далее…

Ну и в заключении работы с паяльником впаиваем энкодер, нам ведь надо будет как то управлять всем этим хозяйством. Да и надо еще припаять ноги к дисплею, фото этого результата выкладывать не вижу смысла.

Кстати на всякий случай распиновка дисплея:

Распиновка дисплея ST7735

Все готово к первому включению.

Все, выключаем и откладываем паяльник, он нам больше не понадобится. Вставляем мозги в панель, внимание, не перепутайте положение! Выемка на микроконтроллере должна «смотреть» на гнездо для дисплея. Если перепутаете то атмеге это не понравится и она может сильно и даже смертельно обидеться на вас. Вставляем и прикручиваем винтами наш дисплей и привинчиваем ноги. Все, работа завершена.

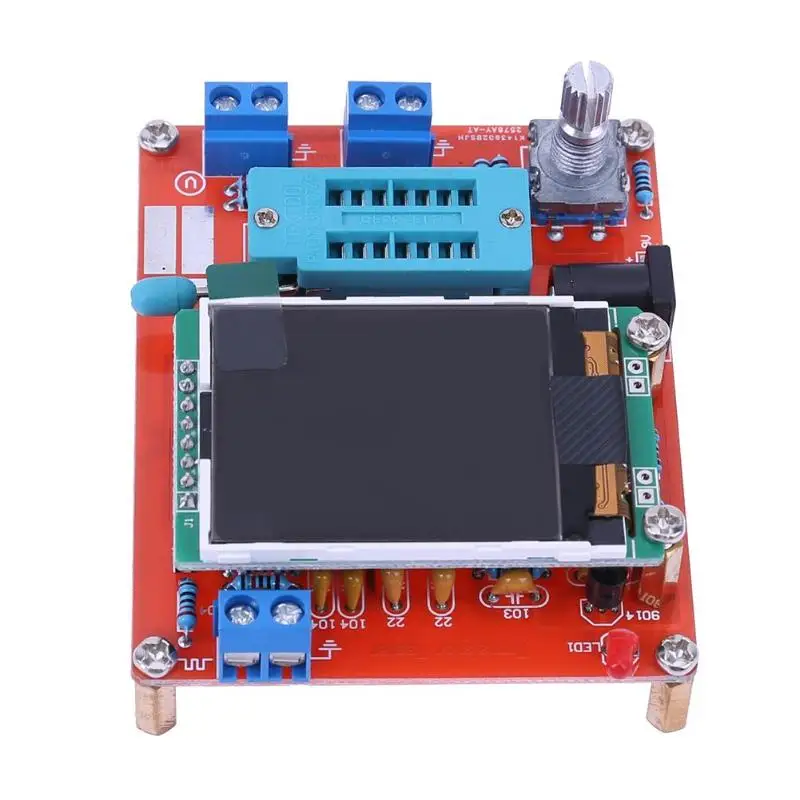

Результат трудов

Кстати по окончании сборки у меня осталась пара лишних деталей.

Лишний кондер и резистор

Гнездо для кроны я не припаивал так как лично я им пользоваться никогда не буду. Это лишает мой девайс портативности но мне она и не нужна. Вы можете припаять.

Если после сборки прибор показывает Vext=0mV и ведет себя неадекватно то проверьте светодиод. В большинстве случаев проблема заключается в неправильной установке.

Ну вот и все, наш тестер радиодеталей GM328 готов. Как его калибровать и обзор возможностей выложу в следующей статье. Если у кого есть вопросы или замечания прошу писать в комментариях, постараюсь ответить максимально развернуто.
