Модуль управления двигателем. Электронный блок управления двигателем (ЭБУ): принцип работы, функции и устройство

Что такое электронный блок управления двигателем. Как работает ЭБУ автомобиля. Какие функции выполняет блок управления мотором. Из чего состоит ЭБУ. Какие бывают неисправности электронного блока.

Содержание

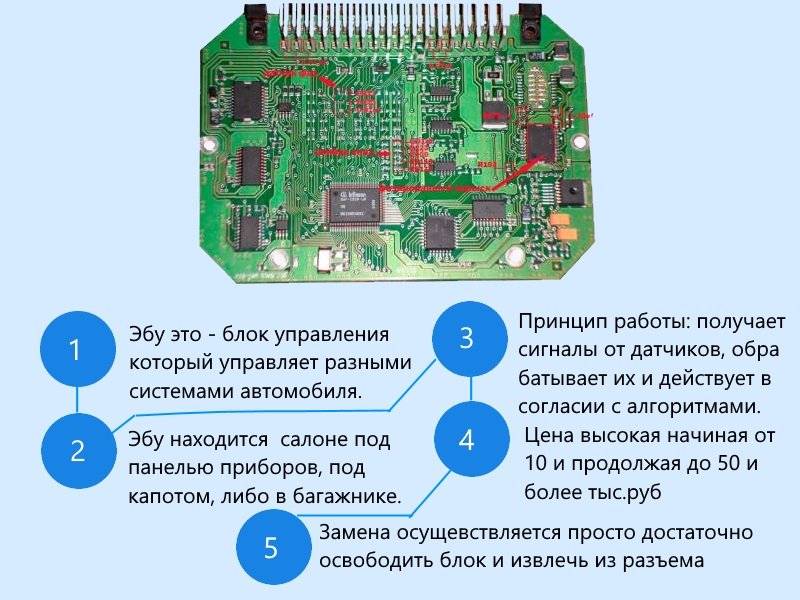

Что такое электронный блок управления двигателем

Электронный блок управления двигателем (ЭБУ) — это ключевой элемент современной системы управления силовым агрегатом автомобиля. ЭБУ представляет собой микрокомпьютер, который в режиме реального времени контролирует и управляет работой двигателя на основе данных от множества датчиков.

Основные функции ЭБУ двигателя:

  • Управление подачей топлива и моментом зажигания
  • Контроль состава топливовоздушной смеси
  • Регулирование оборотов холостого хода
  • Управление системой рециркуляции выхлопных газов
  • Диагностика неисправностей двигателя

ЭБУ анализирует сигналы от датчиков, таких как датчик положения коленвала, датчик массового расхода воздуха, датчик температуры охлаждающей жидкости и другие. На основе этих данных блок управления рассчитывает оптимальные параметры работы двигателя и посылает управляющие сигналы на исполнительные механизмы — форсунки, катушки зажигания, дроссельную заслонку и т.д.


Принцип работы электронного блока управления

Работа ЭБУ двигателя основана на непрерывном цикле получения и обработки информации от датчиков, расчета необходимых параметров и выдачи управляющих сигналов. Основные этапы этого цикла:

  1. Получение сигналов от датчиков о текущих параметрах работы двигателя
  2. Преобразование аналоговых сигналов в цифровую форму
  3. Обработка данных микропроцессором по заложенным алгоритмам
  4. Расчет оптимальных параметров работы систем двигателя
  5. Формирование управляющих сигналов для исполнительных механизмов

Этот цикл повторяется до 100 раз в секунду, что обеспечивает быструю реакцию ЭБУ на изменение режимов работы двигателя. Благодаря этому достигается оптимальная работа мотора в любых условиях эксплуатации.

Основные функции блока управления двигателем

ЭБУ современного автомобиля выполняет широкий спектр функций по управлению работой двигателя:

  • Расчет длительности впрыска топлива и момента зажигания
  • Управление составом топливовоздушной смеси
  • Регулирование оборотов холостого хода
  • Управление системой изменения фаз газораспределения
  • Контроль системы рециркуляции отработавших газов
  • Управление турбонаддувом (для турбированных двигателей)
  • Ограничение максимальных оборотов двигателя
  • Самодиагностика и запись кодов неисправностей

Кроме того, ЭБУ взаимодействует с другими электронными системами автомобиля — АБС, ESP, системой климат-контроля и др. Это позволяет согласовать работу всех систем для обеспечения оптимальных характеристик автомобиля.


Из чего состоит электронный блок управления

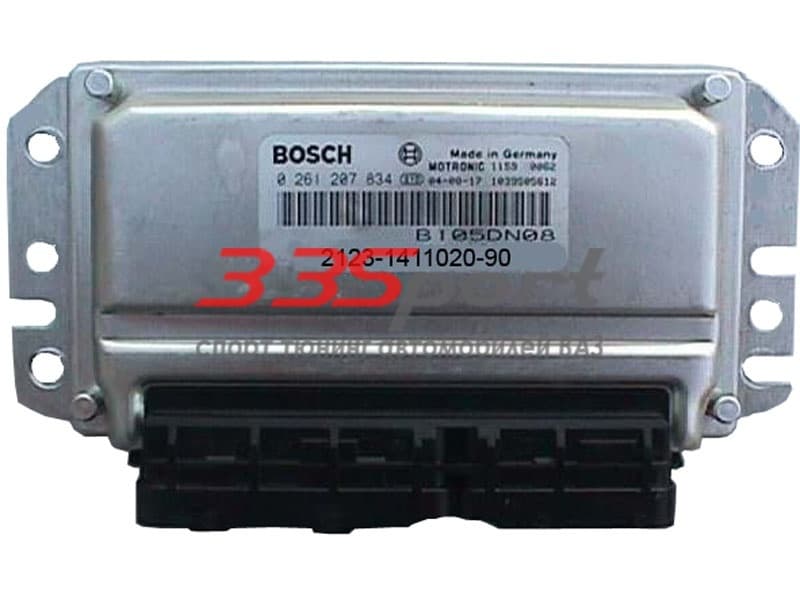

Конструктивно ЭБУ двигателя представляет собой электронную плату в защитном корпусе. Основные компоненты, входящие в состав блока управления:

  • Микропроцессор — центральный элемент ЭБУ, выполняющий все вычисления
  • Оперативная память (RAM) — для хранения текущих данных
  • Постоянная память (ROM) — содержит программу управления
  • Перепрограммируемая память (EEPROM) — для хранения адаптивных данных
  • Аналого-цифровые преобразователи
  • Цифро-аналоговые преобразователи
  • Входные и выходные интерфейсы
  • Блок питания

Все компоненты ЭБУ размещаются на многослойной печатной плате. Корпус блока управления обеспечивает защиту электроники от внешних воздействий — влаги, пыли, вибраций.

Виды электронных блоков управления двигателем

В зависимости от марки и модели автомобиля, типа двигателя и года выпуска используются различные виды ЭБУ:

  • По типу двигателя: для бензиновых, дизельных, гибридных силовых установок
  • По типу впрыска: для моновпрыска, распределенного впрыска, непосредственного впрыска

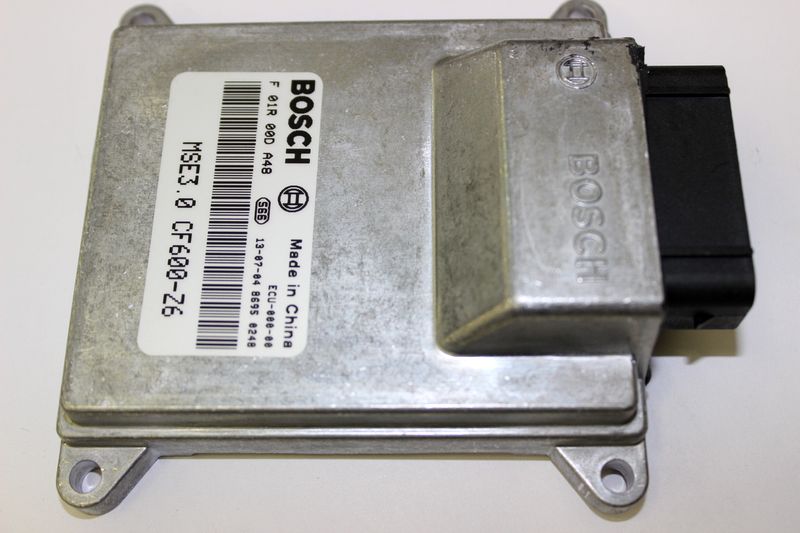

  • По производителю: Bosch, Siemens, Denso, Delphi и др.
  • По поколению: от простейших аналоговых до современных цифровых

Современные ЭБУ имеют модульную архитектуру, что позволяет адаптировать их под конкретную модель автомобиля путем изменения программного обеспечения и настроек.


Возможные неисправности ЭБУ двигателя

Несмотря на высокую надежность, электронные блоки управления могут выходить из строя. Основные причины неисправностей ЭБУ:

  • Перегрев из-за нарушения теплоотвода
  • Попадание влаги в корпус блока
  • Выход из строя элементов платы (транзисторов, микросхем)
  • Нарушение контактов в разъемах
  • Сбои в программном обеспечении

Симптомы неисправности ЭБУ могут быть разными — от загорания лампы Check Engine до полной остановки двигателя. При подозрении на неисправность блока управления необходимо провести диагностику и при необходимости ремонт или замену ЭБУ.

Диагностика и ремонт электронного блока управления

Диагностика ЭБУ двигателя включает следующие этапы:

  1. Считывание кодов неисправностей с помощью диагностического сканера
  2. Проверка входных и выходных сигналов блока управления
  3. Осмотр платы ЭБУ на предмет видимых повреждений
  4. Проверка элементов питания и стабилизации напряжения

При выявлении неисправности ЭБУ возможны следующие варианты ремонта:

  • Восстановление нарушенных контактов и пайка элементов
  • Замена вышедших из строя компонентов (транзисторов, микросхем)
  • Перепрограммирование или обновление прошивки
  • Полная замена блока управления на новый или восстановленный

Ремонт ЭБУ требует специального оборудования и высокой квалификации, поэтому рекомендуется обращаться в специализированные сервисы.


Перспективы развития электронных систем управления двигателем

Развитие электронных блоков управления двигателем идет в нескольких направлениях:

  • Повышение вычислительной мощности и быстродействия
  • Расширение функциональности и интеграция с другими системами
  • Внедрение технологий искусственного интеллекта
  • Переход на новые технологии производства электроники
  • Разработка систем для электромобилей и гибридных силовых установок

В перспективе ЭБУ станут еще более «умными», что позволит повысить эффективность, экономичность и экологичность двигателей внутреннего сгорания. Также продолжится интеграция ЭБУ с телематическими системами и системами помощи водителю.


Что такое ЭБУ (ECU): электронный блок управления

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный  мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Рекомендуем также прочитать статью об устройстве системы смазки ДВС. Из этой статьи вы узнаете о видах систем смазки двигателя и основных составляющих элементах в конструкции системы смазки.

Содержание статьи

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку  полученных данных  по заранее  прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги».  Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т.д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП,  модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Главным в бортовой цепи автомобиля является ЭБУ. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной  CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера.

ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления  динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует  функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров,  но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический  разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным  можно получить представление о том, в каком состоянии  находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается  после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Читайте также

Что такое блок управления двигателем

В автомобильной электронике, электронный блок управления (ЭБУ), или электронный блок управления двигателем. Это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Контроллер ЭСУД (электронная система управления двигателем).
ECM (Engine Control Module) — модуль управления двигателем.
ECU (Electronic Control Unit) — электронный блок управления, является общим термином для любого электронного блока управления. (См. п. 3.9. SAE J1979.)
Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя не один блок управления, а до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.
Электронный блок управления.
Цифровые технологии позволяют применять широкий ряд электронных систем управления в автомобиле как разомкнутых, так и замкнутых (с обратной связью). Обширный массив влияющих параметров может приниматься во внимание одновременно с рассмотрением того, при каких условиях различные системы могут работать с максимальной эффективностью. Электронный блок управления (ЭБУ) получает электрические сигналы от датчиков, оценивает их и затем рассчитывает управляющие сигналы для исполнительных устройств. Программа управления хранится в специальной памяти и реализуется в микропроцессоре.

Эксплуатационные условия
К ЭБУ предъявляются очень высокие требования по отношению к следующим факторам:
— температуре окружающей среды (во время нормальной работы находится в пределах от –40оС до +60…125 оС)
— к воздействию со стороны таких веществ как масло, топливо и т.д.
— Влажность окружающей среды
— Обладать механической прочностью, например, при наличии вибраций при работе двигателя.
Даже при прокручивании двигателя со «слабой» аккумуляторной батареей (холодный пуск) ЭБУ должен работать надежно, как при максимальном рабочем напряжении (пульсации бортового напряжения питания).
Одновременно очень высокие требования касаются электромагнитной совместимости и защите от высокочастотных помех.
Устройство и конструкция
Печатная плата с электронными компонентами (рис 1) размещается в металлическом корпусе и соединяется с датчиками, исполнительными устройствами и источником питания через многоштырьковый разъем (4). Задающие каскады большой мощности (6) для непосредственного пуска исполнительных устройств располагаются в корпусе ЭБУ таким образом, чтобы обеспечить хорошее рассеяние тепла. Если блок управления устанавливается непосредственно на двигателе, то отвод тепла через встроенный в корпус ЭБУ охладитель осуществляется в топливо, которое постоянно протекает через ЭБУ. Такой охладитель ЭБУ используется только в коммерческих автомобилях. Компактные, монтируемые на двигателе ЭБУ , изготовляемые по гибридной технологи могут работать даже при более высокой тепловой нагрузке.
Большинство компонентов блока управления выполняются по технологии SMD (Surface-Mounted Device – плата с поверхностным монтажом). Обычная проводка используется только в некоторых элементах питания и в разъемах, так что здесь могут быть применены компактные конструкции небольшой массы.
Обработка данных
Входные сигналы
В качестве периферийных компонентов исполнительные устройства и датчики представляют интерфейс между автомобилем и ЭБУ, который являются блоком обработки данных. ЭБУ получает электрические сигналы от датчиков по проводке автомобиля. Эти сигналы могут быть следующих типов:
Аналоговый входной сигнал
В пределах данного диапазона аналоговые входные сигналы могут принимать практически любые значения напряжения. Примерами физических величин, которые рассматриваются как аналоги измеренных значений напряжения, является массовый расход воздуха на впуске, напряжение аккумуляторной батареи, давление во впускном коллекторе и давление наддува, температура охлаждающей жидкости и воздуха на впуске. Аналого-цифровой преобразователь (АЦП) в микропроцессоре ЭБУ преобразует эти значения в цифровые сигналы, с которыми затем микропроцессор проводит расчеты. Максимальная разрешающая способность этих сигналов является ступенчатой, 5мВ на один бит (приблизительно 1000 шагов).
Цифровые входные сигналы
Цифровые входные сигналы имеют только два значения. Они могут быть только или «высокими» или «низкими» (логическая единица («1») или логический нуль («0») соответственно). Примерами цифровых входных сигналов являются сигналы включения/выключения или сигналы цифровых датчиков, такие как импульсы от датчика Холла или от магниторезистивного датчика. Такие сигналы обрабатываются непосредственно микропроцессором.
Импульсные входные сигналы
Импульсные входные сигналы от индуктивных датчиков, содержащие информацию о частоте вращения и положения вала, обрабатываются в их собственном контуре в ЭБУ. Здесь мнимые сигналы подавляются, а импульсные сигналы преобразуются в цифровые прямоугольные сигналы.
Формирование сигналов
Для ограничения напряжения входных сигналов до максимально допустимого значения в ЭБУ используются защитные цепи. Путем применения устройств фильтрации наложенные сигналы помех в большинстве случаев отделяются от полезных сигналов, которые в случае необходимости затем усиливаются до допустимого в микропроцессоре уровня входного сигнала (0….5 В)
Формирование сигналов в датчиках может быть полным или частичным в зависимости от уровня их интегрированности.
Обработка сигналов
ЭБУ является управляющим центром системы, ответственным за последовательность функциональных операций по управлению двигателем. Программы управляющих функций с учетом и без учета обратной связи выполняются в микропроцессоре. Входные сигналы, формируемые датчиками и интерфейсами других систем, служат как входные переменные и подвергаются дальнейшей проверке на достоверность в компьютере. Входные сигналы рассчитываются с использованием программ.
Микропроцессор
Микропроцессор является основным элементом ЭБУ, поскольку осуществляет оперативное управление последовательностью операций. Кроме центрального процессора, микропроцессор имеет входные и выходные каналы, а также блок синхронизации (программное устройство), оперативную память (RAM), программируемую или перезаписываемую память (ROM), последовательные интерфейсы и другие периферийные устройства, интегрированные в единственный микрочип. В микропроцессоре используются кварцевое синхронизирующее устройство.
Программное обеспечение и память для хранения данных
Для выполнения расчетов м. (микропроцессор) должен иметь програмное обеспечение («software»). Оно задается в виде двоичных чисел как запись данных и хранится в памяти программ.
Эти двоичные числа доступны центральному процессору, который интерпретирует их в команды, обрабатывая одну за другой.
Такая программа может храниться в постоянно запоминающемся устройстве (ROM, EPROM, FLASH-EPROM), которое содержит такие универсальные данные (индивидуальные данные, характеристики и матрицы). Это неизменяемые данные, которые не могут быть изменены во время работы автомобиля. Они используются для регулирования запрограммированных процессов управления с обратной связью и в разомкнутых контурах.
Память для хранения программ может быть интегрирована в микропроцессор и в зависимости от особенностей применения расширена добавлением отдельных компонентов (внешней памятью EPROM или FLASH-EPROM).
Модуль памяти ROM
Память для хранения программ может быть выполнена в форме постоянно запоминающего устройства (ROM- Read Only Memory). Это память, постоянное содержание которой было определено во время изготовления и которая, таким образом, является неизменяемой. ROM , установленная в микропроцессоре, имеет ограниченный объем памяти, а это означает, что в случае применения для решения сложных задач потребуется дополнительный объем памяти ROM.
Модуль памяти EPROM

Модуль ASIC
Постоянно увеличивающаяся сложность функций ЭБУ означает, что вычислительные возможности стандартных микропроцессоров, имеющихся на рынке, не являются достаточными. Решением, которое было сегодня принято, является использованием так называемых модулей со специализированными интегральными схемами (ASIC – Application-Specific Integrated). Эти интегральные схемы спроектированы и изготовлены в соответствии с данными службы развития ЭБУ , так как , например, при установке дополнительных модулей RAM, входные и выходные блоки могут генерировать и передавать сигналы широтно-импульсной модуляции.
Модуль текущего контроля
ЭБУ оснащаются модулями текущего контроля. Используя цикл «Вопрос и Ответ», микропроцессор и модуль текущего контроля следят друг за другом, как только определяется наличие неисправностей один из них вырабатывает резервную функцию, независимую от других.
Выходные сигналы

Переключающиеся сигналы
Эти сигналы используются для включения /выключения исполнительных устройств (например, вентилятора систем охлаждения двигателя).
Сигналы широтно-импульсной модуляции (PWM сигналы)
Цифровые выходные сигналы могут быть в форме сигналов широтно-импульсной модуляции (PWM- Pulse-width modulated). Это прямоугольные сигналы с постоянной частотой и с переменной длительностью, которые служат для перемещения рабочих органов исполнительных устройств в необходимое положение (клапан системы рециркуляции ОГ, вентилятор, нагревательные элементы, привод клапана регулирования давления наддува.)
Передача данных внутри ЭБУ
Для обеспечения нормальной работы микропроцессора периферийные компоненты должны иметь возможность обмениваться и ними данными. Это имеет место при использовании адресной шины или шины передачи данных, через которую микропроцессор выдает, например, адрес оперативной памяти RAM, содержание которой должно быть доступным. Шина передачи данных используется затем для передачи соответствующих данных. Предшествующим автомобильным системам удовлетворяла 8-битовая шинная топология с шиной передачи данных, включавшей в себе восемь линий, которые все вместе могли передавать 256 данных одновременно. 16-битовая адресная шина, которая обычно использовалась с такими системами, могла достигать 65536 адресов. Современные, более сложные системы требуют для шины передачи данных 16 бит или даже 32 бит. Для адресных шин или шин передачи данных может быть использована мультиплексная передача. То есть, данные и адреса отправляются по тем же самым линиям передачи, но смещаются один от другого во времени.
Последовательные интерфейсы с одной только линией передачи используются только в тех случаях, когда нет необходимости быстрой передачи данных (например, данных о сохранении кода неисправности).

Поделиться новостью с друзьями:

Похожее

Электронный блок управления двигателем

Электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы. Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами электронных системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем. Обмен информацией ведется посредством цифровой шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Для записи на ремонт или ответ на интересующие вопросы обращайтесь по телефону:

+7 908 744 98 79

МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ, УСЛУГИ ТРАНСПОРТНОЙ КОМПАНИИ НЕ ТАКИЕ ДОРОГИЕ

Для заявки на ремонт Электронного блока пользуйтесь формой



Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др. Основными функциями электронного блока являются: управление и контроль за

впрыском топлива в инжекторных двигателях; контроль за зажиганием; управление фазами газораспределения; регулировка и поддержание температуры в охлаждающей системе двигателя; контроль за положением дроссельной заслонки; анализ состава выхлопных газов; контроль за работой электронной системы рециркуляции отработанных газов. Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также электронный блок оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Электронная система управления двигателем ЭСУД  — это бортовой компьютер автомобиля, который управляет объединёнными системами впрыска, выпуска и всеми электронными системами в машине. Как правило, современный бензиновый и дизельный моторы не обходятся без электронного блока управления. Раньше же автомобили обходились полностью без него, но они работали хуже, не так экономично и не позволяли раскрыть всего потенциала автомобиля с двигателем внутреннего сгорания.

ABS (Anti-lock braking system) — Антиблокировочная система.
ACU (Airbag Control Unit) — Блок управления подушками безопасности.
Amplifier (Звуковой усилитель).
BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
CCP (Climate Change and Prediction) — Блок управления климат-контролем.
CCU (Convenience Control Unit)
CD Changer (Проигрыватель компакт-дисков).
Cellular Telephone (сотовый телефон).
Chime (Система звукового оповещения).
CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
DCU (Door Control Unit) — Блок управления дверьми.
Digital Radio Receiver (Цифровой радиоприемник).
DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
Door Module (s) (Дверные контроллеры).
Driver Door Module (Контроллер водительской двери).
Driver Information Center — (Система информации водителя).
Dual Zone HVAC — Двухзонный климат-контроль.
E&C Bus (Мультиплексная шина систем комфорта).
ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
EPS (Electric power steering) — Электрический усилитель руля.
ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
Head Up Display (Контроллер верхнего информационного дисплея).
HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
HPS (Hydraulic power steering) — Гидравлический усилитель руля.
HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
Memory Mirror Module (Контролер зеркал с памятью).
Memory Seat Module (Контроллер сидений с памятью).
Multifuncton Alarm Module — Многофункциональный охранный модуль.
Navigation Radio (Радио с навигационной системой).
OnStar (Навигационная система).
Passenger Door Module (Контроллер двери пассажира).
PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
Serial Data Gateway (Контроллер мультиплексной шины).
TСМ (Transmission control module) — Модуль управления трансмиссией.
TCS (Traction control system) — Антипробуксовочная система.
TCU (Telephone Control Unit) — Блок управления телефоном.
VTD (Vehicle Thief Deterrent) — Охранная сигнализация.



Стоимость:



Наименование

Цена, руб

Ремонт Электронного блока легковых автомобилей

от 2000

Ремонт Электронного блока грузовых автомобилей

от 5000

Прошивка ключей, иммобилайзера

от 5000

Прошивка электронных блоков

от 3000

Корректировка одометров легковых автомобилей

от 1500



Блок управления двигателем (ЭБУ Мозги) на Doblo 05-15г (Добло)

Блок управления двигателем (ЭБУ Мозги) на Doblo 05-15г (Добло)

Производитель: Fiat

Состояние: Б\У

Объем двигателя: 1. 3 TD

Тип двигателя: Дизель

Адрес: г. Москва, м. Рязанский проспект, Сормовский проезд 5 стр.3

Телефон: +7(926)162-58-39

Производитель: Fiat

Состояние: Б\У

Объем двигателя: 1.3 MJTD

Тип двигателя: Дизель

Адрес: г. Москва, м. Рязанский проспект, Сормовский проезд 5 стр.3

Телефон: +7(926)162-58-39

3482943534822787

Использование материалов сайта разрешено только с письменного разрешения администрации сайта или соответствующего правообладателя. Запрещается автоматизированное извлечение информации сайта любыми сервисами без официального разрешения администрации сайта. При использовании любых материалов ссылка на сайт обязательна.

Модули управления двигателями

Модули управления двигателями

              Модули предназначены для управления асинхронными двигателями, коллекторными и вентильными двигателями постоянного тока. В группу входит универсальный модуль интеллектуального инвертора предназначенный для работы с любым типом двигателя в составе с внешней схемой управления. Модули могут быть использованы для построения преобразователей частоты для цепей питания с пиковым напряжением до 1200 В и током нагрузки до 100 А.

Тип  Описание U,В I,А Корпус Паспорт
Интеллектуальные инверторы











М32











Двух-, трехфазный инвертор с цепями управления и цепями защит.

 <100



<75





МККТ















<200

<50

<600

<25

<100

<100







ДМ

<200

<100

<600

<100

<1200

<75





М32М





Малогабаритный двух-, трехфазный инвертор

с цепями управления.

<100







<10





ПП2





<200

<600







М32Д





Инвертор с контролем тока фаз с выдачей гальванически

развязанного сигнала пропорционального току с цепями управления

и цепями защит.

<100 <100







ДМ







<200

<100

<600

<100

<1200

<75
М31-SIP

Трехфазный инвертор, являющийся аналогом IRAMS10UP60A.

(Опытный образец).

<600 <10

М31И

Трехфазный инвертор. В М31И сигналы управления гальванически

развязаны от силовой цепи

<1200 <50

ДМ

М31А Трехфазный инвертор <1200 <100

ДМ





М31Б Двухфазный инвертор <1200 <100

ДМ

Силовые блоки









Б31







Блок интеллектуального двухфазного инвертора предназначен для использования в составе преобразователей управления электродвигателями, импульсными трансформаторами, в системах индукционного нагрева и прочих системах с мощной активно-индуктивной нагрузкой





1200

 300

 —


500

 Блок интеллектуального трехфазного инвертора предназначен для использования в составе преобразователей управления электродвигателями, импульсными трансформаторами, в системах индукционного нагрева и прочих системах с мощной активно-индуктивной нагрузкой





1200

300

500

Модули управления двигателями

МУАДМ



Модули управления асинхронным

электродвигателем

<1200 <100

ДМ


МУВДМ

Модули управления вентильным

электродвигателем с ДПР

<1200 <100

ДМ


МУКДМ

Модуль управления коллекторным

электродвигателем

<1200 <100

ДМ


МДВ

Модуль управления вентильным

электродвигателем с ДПР

<55 <5

МД


МДК

Модуль управления коллекторным

электродвигателем

<55 <5

МД









МОУД1



 Модуль управления коллекторным

электродвигателем









<100







<10

















МОУД3

  Модуль управления вентильным

электродвигателем с ДПР







<100







<10











Драйвера управления двигателями
МКАД

Драйвер управления асинхронным

электродвигателем

МД


МКВД

Драйвер управления вентильным

электродвигателем с ДПР

МД


МККД

Драйвер управления коллекторным

электродвигателем

МД







Так же рекомендуем просмотреть модули контроля напряжения ПЧ









Блок управления двигателем М20 | Электронные системы управления двигателем

Блок предназначен для управления стационарными и транспортными 8-ми цилиндровыми газовыми двигателями с распределенной или центральной подачей топлива.

Описание

Блок управления двигателем М20 обеспечивает выполнение требований стандарта Евро-4 стационарными и транспортными 8-ми цилиндровыми газовыми двигателями КамАЗ с распределенной (центральной) подачей сжатого газа, напряжением бортовой сети 24 В.

ЭСУД М20 выполнен в малогабаритном герметичном корпусе, имеет современный дизайн. Блок управления двигателем М20 оборудован двухсекционным разъемом с разбивкой на секции жгутов двигателя и кабины.

Назначение и устройство



  • Преобразование и обработка первичной информации, поступающей от датчиков

  • Реализация алгоритмов управления и диагностики компонентов системы управления двигателем

  • Поддержка диагностического канала обмена данными с диагностической аппаратурой газовых двигателей, отвечающим требованиям ЕВРО-4, напряжением бортовой сети 24 В.

  • Запоминание кодов неисправностей

  • Формирование сигналов управления исполнительными механизмами

Средства диагностики и программное обеспечение

Для обеспечения надежной работы и сервисного обслуживания блока управления двигателем М20 АО «Автокомпоненты и оборудование» серийно поставляет средства диагностики, тестирования и сервиса. В том числе диагностический комплекс АСКАН 8. Персонал станций техобслуживания обучен к его использованию для диагностики и настройки ЭСУД. Тестер АСКАН 8 позволяет:

  • программировать электронные блоки управления двигателем М 20

  • подстраивать внешние характеристики двигателей КАМАЗ с газовым двигателем

  • диагностировать электронные двигательные и автомобильные системы управления на станциях технического обслуживания и в полевых условиях

  • выполнять обновление программных модулей с помощью персонального компьютера с использованием Интернет-технологии, сохранять накопленные данные в энергонезависимой памяти прибора

Область применения

Блок управления двигателем М20 в составе ЭСУД предназначен для установки на магистральных автопоездах, автобусах и шасси и для управления стационарными газовыми двигателями, используемыми в качестве привода электроагрегатов.

Преимущества ЭСУД

  • Использование самого дешевого топлива (природный газ — метан, пропан-бутан).

  • Внутренняя диагностика неисправностей.

  • Диагностика неисправностей входных (информационных) и выходных (исполнительные устройства) цепей.

  • Оригинальная операционная система, специально разработанная для систем жесткого реального времени.

Дополнительные возможности

  • Взаимодействие ЭСУД с диагностическим оборудованием по диагностическому протоколу KeyWord и физической линии согласно ISO9141.

  • Взаимодействие блока управления двигателем в составе бортового электронного оборудования по физической линии САN согласно SAE J1939. (В составе системы с бортовым компьютером).

  • Дополнительная энергонезависимая память для записи состояния системы — «черный ящик». Подсчет моточасов и контроль времени превышения предельно допустимых значений оборотов, температур и давлений.

Климатические условия

  • температура окружающего воздуха от минус 40 до плюс 100 °С;

  • относительная влажность воздуха до 95% при температуре окружающего воздуха плюс 40 °С;

  • пониженное атмосферное давление 61 кПа.

Блок управления двигателем

Блок управления двигателем — главный мозговой центр автомобиля

Двигатель

Современные автомобили отличаются от автомобилей 40- и 50-летней давности примерно так же, как человек отличается от динозавра или мамонта: они намного меньше «едят» и у них лучше развит «мозг». Внедрение компьютерного управления позволило довести работу многих агрегатов, в том числе, и двигателя, до совершенства.

История компьютерного управления двигателем

Над задачей своевременной подачи в цилиндр необходимого количества топлива, находящегося в оптимальном соотношении с воздухом, работали конструкторы всех без исключения компаний — производителей автомобилей. С момента появления первого автомобиля и до конца 70-х все их усилия были направлены на усовершенствования механической дозирующей системы — карбюратора. Карбюратор был единственным возможным дозирующим устройством для бензиновых двигателей в течение десятилетий, и альтернатива появилась лишь в 80-е годы ХХ века.

Одной из первых инжекторных систем «Caproni-Fuscaldo» был оснащен Alfa Romeo 6C2500 в середине 50-х годов

 За счет появления дешевых микропроцессоров управляемые компьютером инжекторные системы питания завоевали рынок, очень быстро вытеснив карбюраторы. Внедрение автоматики происходило не сразу – сначала в виде системы контроля за уровнем кислорода в отработавших газах, затем для коррекции работы механического инжектора. Результат был настолько убедительным, что электронные микросхемы вскоре полностью взяли все функции по управлению работой двигателя.

Развитие программного обеспечения для блоков управления

Первые программы, под управлением которых работали блоки управления двигателем (которые также принято называть ECU от англ. Engine control unit), были весьма примитивными. Получая информацию от датчиков частоты вращения коленвала, положения дроссельной заслонки и степени разрежения во впускном коллекторе, процессор «приготавливал» смесь топлива с воздухом в оптимальной пропорции – 1 к 14. Именно такая пропорция дает наиболее удачный компромисс полноты сгорания и отдачи мощности. После введения экологических стандартов чистоты выхлопных газов (Евро1 − Евро5) требования к системам управления двигателем и к пропорциям смесеобразования несколько изменились – смесь ради снижения уровня выбросов пришлось «обеднить» (1 к 15 и выше).

«Идеальный» состав топливной смеси называют стехиометрическим. В этом слове два греческих корня — «элемент» и «измеряю»

Современные блоки управления двигателем не только способны регулировать подачу топлива и состав выхлопных газов, но и управлять системой зажигания, регулировать температуру охлаждающей жидкости и другие параметры двигателя. Кроме того, современный блок управления  двигателем обменивается информацией с другими электронными контроллерами, создавая единую систему электронного управления – локальную сеть внутри автомобиля под названием CAN (Controller area network).

Как это работает?

Блок управления двигателем представляет собой вычислительное устройство, основной задачей которого является обработка информации, поступающей от входных датчиков, и основанная на этой информации подача управляющих команд различным системам двигателя. Конструктивно блок управления включает в себя аппаратное («железо») и программное обеспечение. Центральной частью аппаратного обеспечения является процессор. К нему стекаются данные со всех датчиков двигателя, и именно в нем происходит их обработка и анализ. К информации, традиционно поступающей от датчиков (например, положение и частота вращения коленчатого вала, расход воздуха и пр.), добавилась данные о скорости автомобиля, содержании кислорода в выхлопных газах (лямбда-зонд), неровности дороги, запрос на включение кондиционера и многие другие  сигналы, оптимизирующие рабочие процессы двигателя. Количество датчиков на теперешних машинах может составлять 20 и более.

Блок управления двигателем многих современных моделей автомобилей соединен с другими контроллерами по беспроводной сети Bluetooth OBD2 Wireless Canbus

Программное обеспечение необходимо для проведения вычислений, обработки сигналов и формирование управляющих и корректирующих воздействий на системы двигателя. Отличительная черта современных блоков управления – это возможность их перепрограммирования. Это позволило уйти от жестких рамок, задаваемых заводской программой, и открыть широкий путь для тюнинга двигателя – например, установки турбокомпрессора, интеркулера, оборудования для использования альтернативных видов топлива и многого другого.

Чип-тюнинг (изменение программы блока управления двигателем) позволяет настроить двигатель под конкретные задачи, скажем, увеличить его мощность в ущерб экономичности или наоборот, увеличить тягу на низких или высоких оборотах.

Преимущества и недостатки

Оснащение автомобилей блоками управления двигателем значительно улучшило их технические характеристики. В первую очередь это отразилось на уменьшении расхода топлива и улучшении динамических и мощностных характеристик. Кроме того, упростился запуск двигателя, так как блок управления отлично адаптируется под сложные режимы работы (такие как холостой ход или прогрев двигателя). В связи с автоматической настройкой блока управления под разные режимы эксплуатации, также отпала необходимость ручной регулировки системы впрыска – процесса, о котором с содроганием вспоминает каждый владелец карбюраторного автомобиля. Наконец, поддержание оптимального состава смеси позволяет снизить количество несгоревших углеводородов в выхлопе и, соответственно, повысить его экологичность.

Есть у электронных систем управления двигателем и недостатки. В первую очередь к ним относится относительно высокая стоимость узлов. Более того, узлы этой системы практически не поддаются ремонту и, в случае выхода из строя, подлежат замене. Для диагностики и устранения неисправностей электронных систем требуется специальное дорогостоящее оборудование и высокая квалификация персонала. Кроме того, они отличаются высокими требованиями к качеству топлива и надежности системы электропитания.

Что такое модуль управления двигателем (ЕСМ)?

Если бы у вашей машины был мозг, им был бы ECM.

Модуль управления двигателем (ECM), также известный как блок управления двигателем (ECU) или модуль управления трансмиссией (PCM), является одним из наиболее важных компонентов в современных транспортных средствах. Это оборудование, по сути, действует как основная компьютерная система для многих систем управления характеристиками двигателя и управляемости автомобиля. Различные датчики в реле двигателя передают информацию в ECM, и эта информация используется для расчета и настройки искры двигателя и топлива для достижения максимальной эффективности и мощности.Проще говоря, если бы у вашей машины был мозг — вот и все.

Этот маленький огонек может означать большие неприятности.

Поскольку блок управления двигателем является очень важным элементом оборудования, когда он начинает выходить из строя, автомобиль может вообще стать непригодным для вождения. Когда возникают проблемы с ECM, есть несколько ключевых симптомов, которые предупреждают вас о ситуации.
Признаки неисправности ECM

Проверьте, горит ли лампа двигателя

Индикатор проверки двигателя не сразу указывает на проблему с ECM, однако всегда указывает на проблему с двигателем.Иногда этот индикатор может срабатывать, когда проблем нет, но простой тест определит, какие коды ошибок выдают. Механик сможет сказать вам, есть ли проблема с вашим ECM или другим компонентом.

Двигатель глохнет или пропускает зажигание

Неустойчивое поведение двигателя — еще один частый симптом неисправного или неисправного блока управления двигателем. Неисправный компьютер также может быть причиной остановки двигателя или пропусков зажигания, хотя это обычно бывает более прерывистым. Эти симптомы могут появляться и исчезать, и может казаться, что они не имеют никакого отношения к их серьезности или частоте.изображение компьютеризированной схемы автомобиля.

Проблемы с производительностью двигателя

Когда ECM неисправен или выходит из строя, он сбрасывает синхронизацию настроек топлива двигателя. Вы можете заметить необъяснимое снижение топливной экономичности или почувствовать, как ваш автомобиль пытается переключиться. Любое внезапное изменение характеристик вашего автомобиля — достаточная причина для поиска источника проблемы.

Автомобиль не заводится

Еще одним распространенным признаком неисправного или неисправного ECM является автомобиль, который не заводится или изо всех сил пытается завести.Если ECM полностью выйдет из строя, ваш автомобиль останется без системы управления двигателем и, как следствие, не запустится. Двигатель может проворачиваться, но не запустится без жизненно важных сигналов от компьютера.

Важно отметить, что все эти симптомы могут быть симптомами сбоев других систем или проблем с вашим автомобилем. Но, поскольку ECM играет такую ​​жизненно важную роль в производительности автомобиля, любые возникающие проблемы могут иметь катастрофические последствия для двигателя. Компьютерные системы, используемые в современных автомобилях, чрезвычайно сложны, изощренны и сложны, что затрудняет диагностику и устранение неполадок, связанных с компьютером.

Если вы подозреваете, что ваш ECM является источником вашего беспокойства, вам следует обратиться к квалифицированному специалисту для осмотра автомобиля. Раннее выявление этой проблемы может сэкономить много денег и сэкономить стресс. Замена этой детали может потребовать больших затрат, но, к счастью, во многих случаях ECM можно отремонтировать или перепрограммировать. Это избавляет вас от необходимости полностью заменять деталь.

АВТОРСКИЕ ПРАВА на каждую фотографию принадлежат AFP, EFE, Reuters, AP. Этот блог, который я использовал для помощи людям, не имеет с ним никакого отношения.

информация: [email protected]

Нравится:

Нравится Загрузка …

Связанные

Признаки неисправного или неисправного модуля управления трансмиссией

Из-за сложности блока управления двигателем транспортного средства (ECU / PCM) часто бывает очень трудно определить, когда он выходит из строя. Очень часто на вашем автомобиле проявляются симптомы, которые кажутся проблемой с ЭБУ, хотя на самом деле проблема есть в другом месте вашего автомобиля, или наоборот.Это в основном связано с тем, что блок управления двигателем подключен к очень большому количеству различных областей в системе управления двигателем, поэтому способ работы модуля управления влияет на другие компоненты, к которым он подключен. Например, одна из областей, за которую отвечает модуль управления трансмиссией, — это система зарядки в вашем автомобиле, которая состоит из генератора переменного тока, аккумулятора и регулятора напряжения. Если есть проблема с модулем управления трансмиссией, это может повлиять на работу любого из этих других компонентов, так что может показаться, что проблема связана с системой зарядки, а не с PCM.Это может сделать тестирование и диагностику очень сложным и трудоемким процессом. Хотя единственный надежный способ убедиться, что ваш модуль управления работает правильно, — это отправить его специалисту, ECU может отображать несколько общих симптомов, указывающих на неисправность или сбой.

Лучший способ диагностировать неисправность модуля управления двигателем — понять его основные обязанности. Когда вы знаете об этих основных функциях, становится легче определить, какие симптомы являются плохими симптомами PCM.

Прерывистые пропуски зажигания в цилиндре

ЭБУ может управлять различными зонами транспортного средства на основе информации, которую он получает от различных датчиков в транспортном средстве. Когда ECU работает правильно, он анализирует данные этих датчиков, чтобы обеспечить максимально эффективную и плавную работу автомобиля. Однако, если есть проблема с ЭБУ, информация может быть неверно интерпретирована, что повлияет на определенные области транспортного средства, что затем повлияет на его состояние.Например, датчик положения коленчатого вала зависит от состояния ЭБУ, поэтому функции синхронизации двигателя автомобиля работают плавно. Информация, передаваемая датчиком положения коленчатого вала, используется для управления впрыском топлива, системой зажигания и общей синхронизацией двигателя, которые необходимы для правильного зажигания цилиндров.

Периодические пропуски зажигания — огромный признак неисправности ЭБУ. Когда ЭБУ не анализирует информацию правильно, это может привести к прекращению работы определенных цилиндров.Обычно эти пропуски зажигания происходят случайно и без установленной закономерности. Это лучший способ сказать, что проблема возникает из-за неисправного ЭБУ, а не из-за другого компонента, такого как свечи зажигания.

Световой индикатор Check Engine

Контрольная лампа двигателя является частью бортовой диагностической системы вашего автомобиля и используется для предупреждения водителя о любых потенциальных проблемах в автомобиле. Этот индикатор всегда сопровождается кодом неисправности или серией кодов неисправности, которые затем можно проанализировать, чтобы выявить основную причину проблемы.Поскольку ЭБУ постоянно анализирует данные, отправляемые отдельными датчиками, он также может отслеживать состояние автомобиля, так что, если конкретный компонент не работает должным образом, ЭБУ получает уведомление. Если есть проблема с определенным компонентом, ЭБУ попытается исправить проблему, а если не сможет, то включит световой индикатор проверки двигателя.

Точно так же, как пропуски зажигания вызваны неверным считыванием информации PCM (модулем управления трансмиссией), контрольная лампа двигателя также может срабатывать из-за неверно интерпретированной информации.Индикатор проверки двигателя включается только в том случае, если ECM (модуль управления двигателем) анализирует полученные данные не в соответствии со стандартами. Если вы получаете индикатор проверки двигателя, который не гаснет, или если он выдает коды для участков автомобиля, которые, как вы знаете, исправны, это может указывать на проблему с ЭБУ. Если вы получаете коды неисправного датчика кислорода, например, и вы заменили все связанные компоненты, но индикатор проверки двигателя продолжает гореть, возможно, у вас неисправный PCM.


Не запускается

ЭБУ отвечает за многие области автомобиля, которые контролируют, запускается автомобиль или нет. Те, кто часто работает с этими модулями, часто слышат фразу «проворачивайте, нет запуска» при неисправности ЭБУ. Как и другие симптомы неисправности PCM, эта проблема также будет прерывистой. Существует множество причин, по которым автомобиль не запускается, когда блок управления двигателем начинает выходить из строя, но наиболее частые симптомы отображаются в отношении топливных форсунок и свечей зажигания.

Свечи зажигания играют важную роль в способности вашего автомобиля двигаться. Эти компоненты отвечают за воспламенение топливно-воздушной смеси, так что цилиндры двигателя могут начать работать, чтобы дать вашему автомобилю мощность. Свечи зажигания постоянно зажигаются в непрерывном цикле во время вождения, поэтому состояние этой системы очень важно. ЭБУ связан с этим, потому что он контролирует синхронизацию свечей зажигания. Если компьютер не работает должным образом, это может вызвать удар при срабатывании свечей зажигания или вообще остановить их зажигание.Если в автомобиле нет искры, он не поедет.

Если автомобиль не получает достаточно топлива, это также может помешать запуску автомобиля. Если и топливные форсунки, и топливный насос в рабочем состоянии, вы можете проверить состояние блока управления двигателем. Топливные форсунки отвечают за впрыск топлива в цилиндры, а синхронизация этих форсунок контролируется ЭБУ. Если ЭБУ не работает, то клапаны на топливных форсунках могут оставаться закрытыми, что предотвратит попадание топлива в цилиндры.

PCM FAQ

Каковы симптомы неисправного модуля управления трансмиссией?

Некоторые из симптомов неисправности модуля управления трансмиссией:
1) Светящаяся контрольная лампа двигателя
Контрольная лампа двигателя включается только в том случае, если ECM (модуль управления двигателем) анализирует полученные данные не в соответствии со стандартами .
2) Периодические пропуски зажигания в цилиндре
Датчик положения коленчатого вала, например, зависит от состояния ЭБУ, так что функции синхронизации двигателя автомобиля работают плавно.Информация, передаваемая датчиком положения коленчатого вала, используется для управления впрыском топлива, системой зажигания и общим синхронизацией двигателя, которые необходимы для правильного зажигания цилиндров.
3) Не запускается
ЭБУ отвечает за многие области транспортного средства, которые контролируют запуск транспортного средства или нет. Те, кто часто работает с этими модулями, часто слышат фразу «проворачивайте, нет запуска» при неисправности ЭБУ. Как и другие симптомы неисправности PCM, эта проблема также будет прерывистой.

Что вызывает отказ модуля управления трансмиссией?

Ваш модуль управления powertain может выйти из строя из-за естественных причин, таких как коррозия, или отказ из-за проблем с электричеством, что является наиболее распространенным.

Может ли неисправный PCM вызвать проблемы с передачей?

В то время как PCM может быть причиной грубого переключения в автомобилях с автоматической коробкой передач, модуль управления трансмиссией редко является причиной отказа модуля управления трансмиссией

Что контролирует модуль управления трансмиссией?

ECM (модуль управления двигателем) отвечает за то, чтобы все в вашем автомобиле функционировало должным образом, и ваш мозг, ECM, будет связываться с другими модулями управления в вашем автомобиле, чтобы регулировать их работу.Работающий ECM будет отправлять сигналы другим блокам управления, чтобы управлять их работой, и, в свою очередь, они будут отправлять сигналы обратно в ECM, чтобы подтвердить, что все в рабочем состоянии.

7 общих признаков неисправности контроллера ЭСУД

В наши дни невозможно обслуживать машину без хорошего понимания ее компьютерных систем. Прошли те времена, когда нужно было регулировать ремень ГРМ или устанавливать собственное соотношение топлива и воздуха. В настоящее время эти функции контролируются тремя компьютерами:

  • Модуль управления двигателем (ECM)
  • Модуль управления трансмиссией (PCM)
  • Модуль управления коробкой передач (TCM).

Сегодня мы рассмотрим наиболее распространенные признаки отказа ECM. Эти симптомы отказа контроллера ЭСУД могут быть вашим первым предупреждением о серьезной неисправности двигателя, поэтому важно не относиться к ним легкомысленно.

Что такое ECM и для чего он нужен?

Ваш ECM отвечает за постоянную корректировку вашего двигателя на лету. Это включает в себя управление соотношением топлива и воздуха и синхронизацией двигателя, которые являются его основными функциями. Он также обменивается важными данными с PCM и TCM, которые управляют переключением передач, антиблокировочной тормозной системой и системами контроля тяги.

Управление всеми этими функциями — это большая работа. Чтобы иметь информацию, необходимую для эффективного выполнения работы, ваш ECM полагается на информацию от десятков датчиков. По этой причине симптомы отказа контроллера ЭСУД фактически приводят к обрыву датчика или неисправности провода, а не к отказу самого контроллера ЭСУД.

Наиболее распространенные симптомы неисправности контроллера ЭСУД

1. Горит индикатор «Проверьте двигатель».

Индикатор проверки двигателя вашего автомобиля — это своего рода уловка, которую многие люди игнорируют.Это понятно. Часто это означает не что иное, как то, что какой-то датчик кислорода или датчик давления в шинах не работает. Но иногда это означает, что с вашим ECM возникла проблема.

Теперь индикатор проверки двигателя сам по себе не повод для беспокойства. Но если это происходит вместе с одним или несколькими из этих других симптомов, у вас может быть проблема с вашим ECM

.

2. Автомобиль не заводится

Ваш двигатель никогда не так требователен к соотношению топлива и воздуха, как при первом запуске.Если ваш ECM неправильно устанавливает соотношение, вы заметите это впервые. Икота во время запуска или необходимость повернуть ключ полдюжины раз, чтобы запустить двигатель, являются верным признаком неисправности двигателя и возможным признаком того, что ваш ECM виноват

3. Ваш двигатель глючит или пропускает зажигание

Высокое соотношение топлива и воздуха может привести к пропуску зажигания в двигателе, тогда как обедненная смесь может вызвать заикание, когда он периодически не зажигается. Подобные проблемы могут быть вызваны непосредственно неправильной настройкой газораспределения двигателя.В любом случае, возможно, проблема связана с вашим ECM.

4. Внезапное падение расхода топлива

Другой способ, которым соотношение топлива и воздуха и синхронизация двигателя влияют на характеристики вашего автомобиля, — это экономия топлива. Как правило, это не проблема, которая происходит медленно с течением времени. Если вы наблюдали, как в течение нескольких лет ваш расход бензина снижается, возможно, вам захочется поговорить с механиком о проблеме, но это не ваш ECM.

Тем не менее, если вы заметили, что ваш пробег резко упал в течение пары недель, вероятно, виноват ваш ECM или подключенный датчик.

5. Внезапная потеря ускорения

Ваш ECM работает в тандеме с TCM, чтобы правильно регулировать ускорение. В то время как TCM управляет переключением, ваш ECM регулирует дроссельную заслонку соответствующим образом, что приводит к относительно плавному и легкому переключению, которое вы ожидаете от автоматической коробки передач.

Когда ECM не регулирует дроссельную заслонку должным образом, переключение передач может ощущаться рывками, как если бы вы были в машине с водителем-новичком, который учится работать с ручкой переключения передач.

6. Ваш двигатель выключается без причины

Это еще один признак неправильного соотношения топлива и воздуха. Как правило, это происходит, когда ваш автомобиль работает на холостом ходу, потому что двигатель работает относительно медленно и не имеет большого количества оборотов, чтобы поддерживать его работу в случае кратковременной икоты. Если ваша машина глохнет на холостом ходу, вам следует осмотреть ее, прежде чем проблема усугубится.

7. Грубое или неравномерное переключение передач

Эта проблема связана с потерей ускорения, но возникает, когда ваш ECM отправляет неверные данные на ваш TCM.В этом случае ваш TCM не получает информацию, необходимую для смены в подходящее время. В результате переключение передач может казаться грубым и неуклюжим или может происходить в неподходящее время, в результате чего двигатель набирает обороты или замедляется.

Как мне диагностировать мой ECM?

Наименее инвазивный способ диагностировать ваш ECM — подключить бортовой диагностический прибор (OBD или OBD II) к диагностическому порту. Оттуда вы можете сканировать, чтобы увидеть, не выдали ли ваши двигатели какие-либо коды ошибок. Таких кодов много, и в руководстве к вашему диагностическому прибору должна быть информация о том, что они означают.

Мы писали о некоторых из этих кодов в прошлом. Вот несколько наиболее распространенных:

  • Код P0600: Этот код означает, что существует проблема с одним из датчиков, подключенных к вашему ECM. В качестве альтернативы это может просто указывать на ошибку проводки.
  • Код P0700: этот код означает, что в вашем TCM произошла ошибка. Это другой компьютер, чем контроллер ЭСУД, но он может вызывать схожие симптомы.
  • Код P0606: этот код появляется, когда возникает проблема с PCM вашего автомобиля.Опять же, это лишь частично связано с вашим ECM, но многие симптомы те же.

Что делать, если ваш ECM действительно вышел из строя?

Эти симптомы отказа контроллера ЭСУД не обязательно означают, что пора паниковать. Часто причиной проблемы является доступный по цене датчик или неисправный провод. Единственный способ узнать наверняка — провести тщательную диагностику. Некоторые из статей, на которые мы ссылаемся, содержат полезные советы по поиску наиболее распространенных проблем.

Если случится худшее, и вам придется заменить или отремонтировать PCM, вам не придется делать это в одиночку.Свяжитесь с нами сегодня на нашем веб-сайте или позвоните нашим опытным техническим специалистам по телефону 888-848-0144. Мы специализируемся на замене автомобильных компьютеров и можем сделать этот процесс быстрым и безболезненным.

Когда заменять модуль управления двигателем

Если вам когда-либо приходилось проходить сложный процесс диагностики проблем с электрикой вашего автомобиля, то вы, вероятно, слышали термин «мозговой ящик», относящийся к компьютеру двигателя. Этот термин является синонимом компьютера двигателя, потому что в простом смысле это и есть компьютер двигателя; мозг вашего автомобиля.ECM (модуль управления двигателем) отвечает за то, чтобы все в вашем автомобиле функционировало должным образом, и, как и мозг, ECM будет связываться с другими модулями вашего автомобиля, чтобы регулировать их работу. Функционирующий ECM будет отправлять сигналы другим модулям, чтобы управлять тем, как они работают, и, в свою очередь, они будут отправлять сигналы обратно в ECM, чтобы подтвердить, что все в рабочем состоянии, мы можем перейти на более глубокий уровень, чтобы назвать некоторые из функциональность, основанная на модуле управления двигателем.Модуль управления силовой передачей проверяет соотношение воздух-топливо для характеристик двигателя / нагрузки двигателя, датчика положения, топливной эффективности, угла опережения зажигания и топливного насоса. что-то не так, что затем можно проанализировать, чтобы определить, в чем проблема. Это делает функциональность вашего компьютера двигателя важной для работы вашего автомобиля.

Поскольку ECM отвечает за функциональность системы управления двигателем, когда он не работает должным образом, он подвергает риску остальные блоки управления, и это лишь некоторые из них, такие как датчики кислорода, корпуса дроссельной заслонки, датчики потока.Неисправный блок управления двигателем может повлиять на такие компоненты, как система зарядки, трансмиссия, система контроля выбросов и другие бортовые электрические модули. Иногда вы можете столкнуться с проблемой, которая кажется проблемой с конкретным компонентом, когда проблема действительно связана с компьютером двигателя, или наоборот. Поскольку все эти компоненты взаимодействуют друг с другом и связаны сложной системой проводки, диагностика вашего автомобиля может быть сложной, утомительной и трудоемкой, но тщательная диагностика чрезвычайно важна.Надеемся, что следующие разделы помогут лучше понять, как работает компьютер с автомобильным двигателем, и помогут понять, когда необходима замена ECM.

Пример модуля управления двигателем

Ненужный возврат модуля управления двигателем

Прежде чем принять решение о замене модуля управления трансмиссией (PCM), важно провести тщательную и полную диагностику, чтобы убедиться, что замена действительно необходима. Поскольку компьютер двигателя работает через сложную систему электропроводки и обменивается данными с рядом других модулей, трудно диагностировать компьютер двигателя, основываясь только на симптомах.Часто то, что может показаться проблемой компьютера двигателя, на самом деле является проблемой с проводкой или вообще проблемой с другим модулем. Чаще всего единицы, которые отправляются обратно продавцу, возвращаются без каких-либо дефектов. Трудно проверить компьютер двигателя вашего автомобиля, когда он еще находится в автомобиле, но есть шаги, которые вы можете предпринять, чтобы сделать более точный диагноз. Визуально осмотрите модули управления двигателем, чтобы убедиться, что все штыри находятся в вертикальном положении, и убедитесь, что ваш блок не пахнет горелым.Вы также можете открыть ECM, чтобы убедиться, что на печатной плате нет сгоревших компонентов. Вы также хотите использовать сканер OBD для сканирования вашего ECM на наличие каких-либо кодов. Оттуда вы можете проанализировать эти коды, чтобы определить, нужно ли заменять какие-либо модули. Наконец, вы можете выполнить тест на падение напряжения, чтобы убедиться, что ваш ECM получает правильное напряжение от переключателя зажигания, предохранителей и датчиков. Выполнение этих шагов поможет сузить проблему до ECM, и оттуда вы сможете отправить устройство обратно для тестирования и замены.Некоторые могут сказать, что процесс замены ECM — не слишком сложная задача.

Почему он умер?

Среди наиболее распространенных причин отказа PCM — сгоревшая печатная плата в результате короткого замыкания и факторов окружающей среды, таких как коррозия. Важно знать эти факторы при замене вашего блока управления двигателем, особенно если у вас ранее был неисправный блок. Хотя сгоревший или корродированный блок требует совершенно новой замены, важно распознать причины этих неисправностей, чтобы гарантировать, что они больше не повторится с вашим новым замененным блоком.Если ваш предыдущий блок сгорел, необходимо выяснить причину короткого замыкания на печатной плате и отремонтировать, иначе вы можете сгореть и новый блок. Обычно причина короткого замыкания заключается в закороченном соленоиде или приводе, который необходимо найти и отремонтировать, а в некоторых автомобилях короткое замыкание является результатом неисправных свечей или катушек зажигания. Во избежание повреждения ECM из-за факторов окружающей среды главное избегать повреждений от воды. Хотя компьютеры двигателей сконструированы таким образом, чтобы противостоять погодным условиям, некоторый износ в течение длительного периода времени все же возможен.Важно учитывать эти факторы, особенно при возврате устройства по гарантии, поскольку большинство продавцов указывают электрические повреждения и повреждения, вызванные водой, в качестве исключений в своих правилах возврата.

Точная идентификация

Первым шагом при замене вашего устройства является поиск именно того устройства, которое необходимо для вашего автомобиля. Большинство производителей выпускают десятки различных единиц для каждого автомобиля, и не все из них совместимы друг с другом. Между каждым блоком есть небольшие различия, но важно, чтобы вы нашли именно тот блок, который требуется, исходя из ваших индивидуальных характеристик.В большинстве случаев вы не можете определить блок, который нужен вашему автомобилю, исходя только из объема двигателя и типа топлива, номера деталей различаются в зависимости от информации, которую не так легко получить. Большинство компьютеров с двигателем выглядят точно так же снаружи, поэтому лучший способ идентифицировать ваше устройство — это номер детали.

После того, как вы определили, что блок управления двигателем необходим для вашего автомобиля, вы можете переходить к перепрограммированию этого блока. Это распространенное заблуждение в автомастерских, что компьютеры двигателей с одним и тем же номером детали взаимозаменяемы.Если вы заменяете модуль управления двигателем ecm на другой, независимо от того, является ли этот автомобиль таким же, как ваш, его необходимо перепрограммировать после установки. Есть много компаний, которые запрограммируют ваш заменяющий блок на ваш VIN перед отправкой блока вам, но, тем не менее, ваш заменяющий блок должен быть запрограммирован в соответствии с VIN вашего автомобиля (идентификационный номер транспортного средства). Это дает вашему заменяющему блоку возможность связываться с другими модулями в этом автомобиле.

Замена

модернизированного PCM

При покупке устройства на замену у продавца за пределами дилерского центра вы, скорее всего, встретите «восстановленные» устройства. Восстановленный модуль управления двигателем — это исправный рабочий модуль, в котором были заменены все неисправные компоненты. Продавцы также восстановят эти блоки, чтобы также были заменены обычные компоненты, которые, как известно, вышли из строя. После восстановления этих модулей продавцы подвергают их всестороннему тестированию, чтобы убедиться, что все в рабочем состоянии.Обычно восстановленные модули продаются прямо со склада, однако, если конкретный номер детали недоступен, большинство продавцов предложат отремонтировать неисправный модуль. Обычно ремонт остается по фиксированной цене независимо от доступности и по-прежнему имеет гарантию. Следует учитывать, что в некоторых случаях модуль невозможно восстановить, и единственный способ двигаться вперед — это полностью заменить его.

Советы по замене блока управления

Замена ECU (блока управления двигателем) довольно проста и обычно может выполняться без помощи механика, независимо от того, насколько мало у вас опыта.Расположение систем управления отличается от автомобиля к автомобилю, но большинство компьютеров двигателя расположены в моторном отсеке или за компонентами на приборной панели. При установке устройства первое, что нужно помнить, — это отключить аккумулятор перед снятием старого устройства. Аккумулятор следует подключать повторно только после установки запасного модуля управления двигателем ECM. проверьте электронный дроссель, пока вы на нем. После установки ECM пройдет процедуру повторного обучения.Для некоторых автомобилей, таких как Ford и GM, вам нужно будет выполнить процесс повторного изучения ключей, чтобы синхронизировать ключи зажигания с вашим ECM, прежде чем ваш автомобиль запустится, также обратите внимание на такт впуска и фазы газораспределения. Во время движения проверяйте, показывает ли он правильное количество топлива, в то время как ваш ECM будет подстраиваться под различные нюансы вашего автомобиля. У разных транспортных средств разные требования, чтобы указать, как долго вы должны проехать на своем автомобиле, чтобы двигатели вашего автомобиля могли настроить себя, но общее практическое правило — завершить ездовой цикл со скоростью более 35 миль в час.Обычно, проехав 50 миль, как и после планового технического обслуживания, вы должны убедиться, что индикатор проверки двигателя не загорается даже на холостом ходу, если он снова загорается, это может указывать на то, что проблема не была устранена. и это кошмар для всех владельцев автомобилей, так что вернемся к чертежной доске и удачи в процессе замены ecm. Посетите наш магазин Flagship One, мы можем помочь.

Модуль управления трансмиссией

— что это такое и почему это важно?

Несмотря на то, что многие части вашего автомобиля важны для работы и эффективной работы автомобиля, модуль управления трансмиссией особенно важен.Модуль управления трансмиссией — это компонент и блок управления, которые есть во всех автомобилях. В сочетании с блоком управления, называемым блоком управления двигателем, и блоком управления трансмиссией, этот модуль управления трансмиссией играет огромную роль во внутренних системах вашего автомобиля.

Авторемонт стоит ДОРОГОЙ


Система, в которой используется модуль управления трансмиссией, представляет собой интегрированную компьютеризированную систему. Эта система отвечает за управление двигателем, трансмиссией и другими компонентами трансмиссии, которые зависят от марки и модели вашего автомобиля.

Что такое модуль управления трансмиссией?

Модуль управления трансмиссией, обычно сокращенно PCM, представляет собой автомобильный компонент, объединяющий в себе блок управления двигателем и блок управления трансмиссией. Трансмиссия — это огромная часть трансмиссии, включая двигатель. Давайте подробно рассмотрим, что представляют собой эти две части вашего автомобиля.

Блок управления двигателем

Блок управления двигателем, также известный как блок управления двигателем, представляет собой тип электронного блока управления, который управляет исполнительными механизмами в двигателе внутреннего сгорания.Это мозг двигателя, который выполняет различные функции, связанные с производительностью и управляемостью. Его работа состоит в том, чтобы делать это путем считывания значений, выдаваемых различными датчиками, расположенными внутри моторного отсека. Блок управления двигателем интерпретирует данные, используя карты производительности, и регулирует исполнительные механизмы двигателя. До использования блоков управления двигателем необходимо было механически программировать обороты холостого хода и угол зажигания.

Приводы и двигатель внутреннего сгорания

Детали блока управления двигателем, исполнительные механизмы и двигатель внутреннего сгорания имеют решающее значение для функционирования модуля управления трансмиссией.Приводы — это компоненты машины, которые отвечают за перемещение механики внутри системы. Двигатель внутреннего сгорания использует сгорание топлива в камере сгорания, чтобы помочь в контуре потока жидкости. Расширение высокотемпературных газов и газов под высоким давлением питает автомобиль и помогает в работе модуля управления трансмиссией.

Что делает модуль управления трансмиссией?

PCM — это мощный компьютер, отвечающий за управление системой зажигания двигателя или за ее мониторинг.Он также должен контролировать впрыск топлива, выхлопные системы, положение вращающегося узла, трансмиссии и выхлопной системы. В большинстве автомобилей он должен контролировать любые другие функции, связанные с двигателем и системами трансмиссии. Кроме того, в некоторых транспортных средствах модуль управления трансмиссией может управлять системой контроля тяги и антиблокировочной тормозной системой. Антиблокировочная тормозная система предназначена для предотвращения заноса вашего автомобиля.

Впрыск топлива

Модуль управления трансмиссией отвечает за впрыск топлива в автомобиле.Впрыск топлива — это подача топлива в двигатель внутреннего сгорания через инжектор. Инжектор — это механическая деталь, которая может подавать топливо в двигатель.

Эмиссионные системы

При отказе модуля управления трансмиссией на приборной панели загораются индикаторы ошибок. У вас также может быть еще один симптом плохой эмиссии из-за неисправности выхлопной системы. Это показывает, как система выбросов напрямую связана с модулем управления трансмиссией, и как неисправный модуль управления трансмиссией может отрицательно повлиять на выбросы.

Драйверы и модуль управления трансмиссией

Основное взаимодействие водителей с модулем управления трансмиссией — это когда на приборной панели загорается индикатор проверки двигателя. Кроме того, модуль управления трансмиссией может влиять и на другие сигнальные лампы на панели приборов. На заводе-изготовителе модуль управления трансмиссией запрограммирован на использование этих индикаторов в качестве предупреждения водителям о том, что произошел сбой или определенные условия не выполнены.

Если горит индикатор проверки двигателя, температура охлаждающей жидкости может быть неправильной. Эти огни сообщат водителю о любых проблемах, с которыми сталкивается его автомобиль. Кроме того, модуль управления трансмиссией отправляет световые сигналы и сигналы, которые предупреждают технических специалистов о диагностических кодах неисправностей, которые хранятся в PCM для диагностики.

Модуль управления трансмиссией — полезный инструмент при диагностике проблем в вашем автомобиле, поскольку коды неисправностей отправляются механикам.

Признаки износа модуля управления трансмиссией

Существуют различные симптомы, указывающие на то, что модуль управления трансмиссией изношен и теперь неисправен, поврежден или полностью сломан. Давайте рассмотрим основные симптомы износа или выхода из строя ПКМ. Если вы обнаружите, что эти симптомы относятся к вашему модулю управления трансмиссией, вам следует изучить гарантию на трансмиссию.

Проверьте, загорается свет двигателя

Первым признаком повреждения модуля управления трансмиссией является загорание контрольной лампы двигателя.Если лампочка проверки двигателя горит кодами, иногда эти коды не подлежат ремонту. Если PCM обнаруживает проблему, но на самом деле проблемы нет, значит, PCM считывает неправильно, показывая, что у модуля управления трансмиссией есть проблема с датчиком считывания.

Коды несвязанных неисправностей

Вторым признаком неправильной работы модуля управления трансмиссией является одновременное программирование и установка нескольких несвязанных кодов неисправностей.Если эти коды неисправностей хранятся на несвязанных базах, возможно, неисправен модуль управления трансмиссией. Это особенно верно, если компоненты не связаны между собой и технический специалист не обнаружил неисправности.

Автомобиль не включается

Третьим признаком неисправности модуля управления трансмиссией является то, что автомобиль не включается или не работает должным образом. Плохой PCM может привести к тому, что автомобиль не сможет контролировать управление двигателем.Без какого-либо контроля двигатель вообще не сможет запуститься. Двигатель может по-прежнему проворачиваться, что означает, что двигатель работает нормально, но компьютер не отправляет правильные сигналы для запуска двигателя.

Низкая экономия топлива

Четвертый признак неправильной работы модуля управления трансмиссией — низкая экономия топлива. Неисправный ECM в модуле управления трансмиссией может помешать вашему двигателю правильно определить, сколько топлива нужно сжечь во время процесса сгорания.Если автомобиль потребляет больше топлива, чем должен, это признак неисправности модуля управления трансмиссией и ECM.

Остановка двигателя

Если ваш двигатель работает нестабильно, например, пропуски зажигания или глохнет, это может быть признаком неисправности модуля управления трансмиссией или электронного модуля управления. Неисправный компьютер может стать причиной остановки вашего автомобиля в случайное время. Симптомы могут быть беспорядочными и непостоянными, часто меняясь по частоте и серьезности проблем.

Консультации по ремонту

Что касается модуля управления трансмиссией, есть несколько ключевых фактов, которые необходимо знать при определении того, что делать в процессе ремонта.

Во-первых, многие современные автомобили имеют программное обеспечение в модулях управления трансмиссией. К счастью для вас, программное обеспечение можно обновить, поэтому обязательно проверьте наличие проблем, связанных с программным обеспечением, которые вызывают проблемы с вашим автомобилем.

Во-вторых, если требуется замена модуля управления трансмиссией, следует использовать новый модуль управления трансмиссией.Обязательно установите последнюю версию программного обеспечения на только что приобретенный PCM. Использование старого компьютера PCM — не лучшее решение для восстановления рабочего состояния вашего автомобиля.

В-третьих, в определенных ситуациях модуль управления трансмиссией может быть случайно заменен. Если ваш датчик двигателя неисправен, то это можно не заметить, изначально думая, что проблема кроется в PCM. Обязательно проверьте датчики двигателя перед заменой PCM и убедитесь, что техник правильно диагностирует код неисправности.

В-четвертых, важно знать ключевые термины при разговоре со своим техническим специалистом о том, какие детали необходимо заменить или отремонтировать. Термины «модуль управления трансмиссией» и «модуль управления двигателем» иногда могут использоваться как синонимы. Однако важно знать, что электронный модуль управления управляет только функциями, связанными с двигателем, а модуль управления трансмиссией отвечает за двигатель и системы трансмиссии.

Далее, модуль управления трансмиссией и другие компоненты не следует снимать, пока подключена аккумуляторная батарея.Если ваш модуль управления трансмиссией действительно работает правильно, это может привести к отказу PCM — именно этого вы и пытаетесь избежать.

И последнее, что касается ремонта модуля управления трансмиссией, вам следует избегать использования соединительных кабелей для зарядки аккумулятора. Этот процесс может привести к запуску вашего автомобиля в сложной ситуации, но он может быть очень опасным для PCM и других электронных компонентов вашего автомобиля.

Стоит ли ремонтировать модуль управления трансмиссией?

Что касается ремонта, и если модуль управления трансмиссией стоит заменить, мы должны сказать нет.Неисправность ПКМ — мать всех ремонтов. Модуль управления питанием действует как мозг вашего автомобиля, поэтому, если он не работает, все остальное тоже.

Если у вашего модуля управления трансмиссией есть проблемы, вам потребуется серьезное перепрограммирование. Если вы не хотите проходить этот утомительный процесс, лучше всего просто продать свою машину на утиль надежному дилеру.

Как сэкономить деньги на замене модуля управления трансмиссией?

Хотя вы, возможно, захотите сэкономить деньги, выполнив эту задачу самостоятельно, это трудная работа, которую действительно рекомендуют выполнять только квалифицированные профессионалы.Если вы попытаетесь сделать это самостоятельно, у вас должен быть достаточный опыт и инструменты сканирования, чтобы проверить модуль. Без опыта и инструментов вы можете неправильно диагностировать проблему и заменить не ту часть вашего автомобиля.

Чтобы сэкономить на расходах, вы можете сэкономить деньги, сравнивая автомобильные детали и различные затраты на рабочую силу механиков, чтобы попытаться найти лучшее предложение для вас.

Каковы некоторые затраты на замену образцов?

Что касается примерных затрат на замену модуля управления трансмиссией, то существует широкий диапазон цен.Один из самых дешевых вариантов — Honda Accord. Затраты на рабочую силу для этого составляют 80–103 долларов, а детали — от 568 до 747 долларов. Полная стоимость замены модуля управления трансмиссией Honda Accord составляет 648-850 долларов.

Средний вариант ценообразования — для Chevrolet Silverado или Ford Focus. Обе эти машины требуют одинаковых затрат на рабочую силу, в среднем от 80 до 103 долларов. Стоимость запчастей для обеих марок и моделей составляет от 711 до 1623 долларов, в результате чего общая стоимость составляет в среднем 791-1726 долларов.Это большой диапазон цен, поэтому вам, возможно, придется проконсультироваться с конкретным механиком, чтобы узнать, на какой ценовой диапазон вы попадете.

Самая дорогая замена модуля управления трансмиссией — для Nissan Altima. Затраты на рабочую силу для этого автомобиля составляют от 197 до 252 долларов, а цена запчастей — колоссальные 813 долларов. Общая стоимость замены модуля управления трансмиссией в Nissan Altima составляет 1010-1065 долларов. Конечно, у Nissan Altima есть множество проблем с трансмиссией, которые преследуют эту марку и модель.

Что делать, если я не хочу платить за ремонт модуля управления трансмиссией?

Если у вас нет финансового состояния, чтобы оплатить ремонт модуля управления трансмиссией, вам может потребоваться другой вариант того, что делать с вашим автомобилем. К счастью для вас, есть отличные варианты, которые вы можете выбрать, чтобы заработать дополнительные деньги.

Во-первых, вам нужно удалить все неметаллические компоненты с вашего автомобиля.Это позволяет вам дополнительно заработать на этих ценных деталях. Попробуйте продать свою аудиосистему и электрические компоненты в своем автомобиле на сайтах, где продаются запчасти. После удаления неметаллических компонентов с вашего автомобиля вы можете очистить его и найти место с хорошей репутацией, чтобы продать свой старомодный автомобиль. К счастью для вас, у нас есть как раз подходящее место.

Принесите свой автомобиль в CashCarsBuyer, чтобы получить справедливое предложение, отличное обслуживание клиентов и заработать немного денег, которые можно вложить в новый автомобиль с работающим модулем управления трансмиссией.Принеся свой мусорный автомобиль в надежное место, такое как CashCars, вы сможете сэкономить немного денег и перестать водить небезопасный автомобиль.

Поскольку модуль управления трансмиссией имеет решающее значение для бесперебойной работы вашего автомобиля, вы не сможете управлять автомобилем, если он не работает должным образом. Сдавая мусорную машину, вы можете обезопасить себя и своих пассажиров.

Отправляйтесь в CashCarsBuyer, чтобы увидеть профессиональные услуги по покупке старых автомобилей. Вы не будете разочарованы!

Модуль управления двигателем

| ECM | Мозг вашего автомобиля

Что такое модуль управления двигателем (ЕСМ)?

Если бы у вашей машины был мозг, им был бы ECM.

Модуль управления двигателем (ECM), также известный как блок управления двигателем (ECU) или модуль управления трансмиссией (PCM), является одним из наиболее важных компонентов в современных транспортных средствах. Это оборудование, по сути, действует как основная компьютерная система для многих систем управления характеристиками двигателя и управляемости автомобиля. Различные датчики в реле двигателя передают информацию в ECM, и эта информация используется для расчета и настройки искры двигателя и топлива для достижения максимальной эффективности и мощности.Проще говоря, если бы у вашей машины был мозг — вот и все.

Этот маленький огонек может означать большие неприятности.

Поскольку блок управления двигателем является очень важным элементом оборудования, когда он начинает выходить из строя, автомобиль может вообще стать непригодным для вождения. Когда возникают проблемы с ECM, есть несколько ключевых симптомов, которые предупреждают вас о ситуации.

Признаки неисправного ECM

Проверьте, горит ли лампа двигателя

Индикатор проверки двигателя не сразу указывает на проблему с ECM, однако всегда указывает на проблему с двигателем.Иногда этот индикатор может срабатывать, когда проблем нет, но простой тест определит, какие коды ошибок выдают. Механик сможет сказать вам, есть ли проблема с вашим ECM или другим компонентом.

Двигатель глохнет или пропускает зажигание

Неустойчивое поведение двигателя — еще один частый симптом неисправного или неисправного блока управления двигателем. Неисправный компьютер также может быть причиной остановки двигателя или пропусков зажигания, хотя это обычно бывает более прерывистым. Эти симптомы могут появляться и исчезать, и может казаться, что они не имеют никакого отношения к их серьезности или частоте.

Проблемы с производительностью двигателя

Когда ECM неисправен или выходит из строя, он сбрасывает синхронизацию настроек топлива двигателя. Вы можете заметить необъяснимое снижение топливной экономичности или почувствовать, как ваш автомобиль пытается переключиться. Любое внезапное изменение характеристик вашего автомобиля — достаточная причина для поиска источника проблемы.

Связанные : Что такое автомобильная диагностика и для чего она нужна?

Автомобиль не заводится

Еще одним распространенным признаком неисправного или неисправного ECM является автомобиль, который не заводится или изо всех сил пытается завести.Если ECM полностью выйдет из строя, ваш автомобиль останется без системы управления двигателем и, как следствие, не запустится. Двигатель может проворачиваться, но не запустится без жизненно важных сигналов от компьютера.

По теме : Что в новостях?

Что делать, если вы считаете, что ECM выходит из строя

Другие системы могут вызывать более серьезные проблемы, требующие исследования.

Обратитесь к опытному механику для проверки вашего автомобиля.

«Видите, это ECM.”

Важно отметить, что все эти симптомы могут быть симптомами сбоев других систем или проблем с вашим автомобилем. Но, поскольку ECM играет такую ​​жизненно важную роль в производительности автомобиля, любые возникающие проблемы могут иметь катастрофические последствия для двигателя. Компьютерные системы, используемые в современных автомобилях, чрезвычайно сложны, изощренны и сложны, что затрудняет диагностику и устранение неполадок, связанных с компьютером.

Если вы подозреваете, что ваш ECM является источником вашего беспокойства, вам следует обратиться к квалифицированному специалисту для осмотра автомобиля.Раннее выявление этой проблемы может сэкономить много денег и сэкономить стресс. Замена этой детали может потребовать больших затрат, но, к счастью, во многих случаях ECM можно отремонтировать или перепрограммировать. Это избавляет вас от необходимости полностью заменять деталь.

В AAMCO Colorado мы хотим помочь! Если ваш автомобиль испытал какие-либо из перечисленных выше симптомов, вы можете опередить ситуацию, выявляя проблемы на ранней стадии и устраняя их. Запишитесь на прием в ваш местный центр технического обслуживания и ремонта автомобилей AAMCO в Колорадо сегодня.

Лаборатория автомобильной электроники Клемсона: Управление двигателем

Управление двигателем

Базовое описание

В среднем в новом автомобиле есть десятки компьютеров, управляющих всем — от подушек безопасности и тормозов до освещения и развлекательной системы. Однако, когда кто-то обращается к «компьютеру автомобиля», они, вероятно, имеют в виду модуль управления двигателем (ECM). В ECM обычно используется самый мощный (и дорогой) микроконтроллер в автомобиле.Модули управления двигателем определяют, где установить дроссельную заслонку, сколько топлива впрыскивать в цилиндры и когда зажигать свечи зажигания. Во многих транспортных средствах этот контроллер также регулирует распределение электроэнергии, обеспечивает бортовую диагностику и обменивается данными с рядом других автомобильных систем для обмена информацией, полученной от различных датчиков.

Модули управления двигателем

получают данные от различных аналоговых датчиков, оцифровывают эту информацию и используют ее для расчета правильных настроек двигателя.Результаты этих вычислений преобразуются в настройки привода, и цифровые и аналоговые выходы модуля используются для управления этими приводами. На схеме ниже показаны некоторые из основных датчиков и исполнительных механизмов, используемых в модуле управления двигателем.

Хотя автомобили не имели модулей управления двигателем в течение первых 80–90 лет после изобретения бензинового двигателя, без них автомобили сегодня не смогли бы соответствовать современным требованиям по топливной эффективности и выбросам.Улучшения в алгоритмах управления двигателем, сбора данных и передачи данных по-прежнему являются основной причиной того, что автомобили становятся более эффективными и менее загрязняющими с каждым новым модельным годом.

Некоторые автомобили позволяют водителю находить компромисс между мощностью и экономией топлива, просто активируя переключатель, который заставляет ECM запускать различные подпрограммы управления двигателем. Существуют также различные программируемые блоки управления двигателем, которые позволяют автолюбителям полностью контролировать работу своего двигателя в различных ситуациях.

В современных ECM обычно используются 32-разрядные микроконтроллеры с несколькими мегабайтами памяти, работающие на частотах от 32 до 100 МГц. Обычно они связываются с другими электронными модулями с помощью одного или нескольких интерфейсов шины CAN. В случаях, когда функция управления двигателем и функция управления трансмиссией объединены в одном модуле, этот модуль обычно называют модулем управления трансмиссией (PCM).

Датчики
Датчик положения педали, датчик положения дроссельной заслонки, датчик температуры моторного масла, датчик кислорода, датчик температуры всасываемого воздуха, датчик рециркуляции отработавших газов, датчик давления масла, датчик уровня топлива, датчик скорости вращения колеса, датчик крутящего момента, датчик детонации, датчик расхода воздуха, положение коленчатого вала датчик, датчик положения распределительного вала, датчик абсолютного давления в коллекторе, датчик температуры охлаждающей жидкости
Приводы
Топливные форсунки, свечи зажигания, клапан рециркуляции ОГ, вентиляция топливного бака, вентилятор охлаждения, стартер, электродвигатель положения дроссельной заслонки, контрольная лампа двигателя
Передача данных
Шина CAN (также может использоваться связь по шине FlexRay и / или LIN)
Производителей
ACDelco, AEM, AFS, Bosch, Cardone, Continental, Дельфи, Denso, EControls, Electromotive, Fujitsu Ten, Haltech, Hitachi, Holley, Hyundai Kefico, Keihin, LifeRacing, Magneti Marelli, Mitsubishi Electric, Motec, Performance Electronics, Pi Innovo, Steyr, Visteon, Вудворд, Вестпорт
Для получения дополнительной информации
[1] Блок управления двигателем, Википедия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
