Все своими руками Самодельный вольтметр и амперметр на PIC16F676

Опубликовал admin | Дата 16 апреля, 2016

Прошлым летом по просьбе знакомого разработал схему цифрового вольтметра и амперметра. В соответствии с просьбой данный измерительный прибор должен быть экономичный. Поэтому в качестве индикаторов для вывода информации был выбран однострочный жидкокристаллический дисплей. Вообще этот ампервольтметр предназначался для контроля разрядки автомобильного аккумулятора. А разряжался аккумулятор на двигатель небольшого водяного насоса. Насос качал воду через фильтр и опять возвращал ее по камушкам в небольшой прудик на даче.

Вообще в подробности этой причуды я не вникал. Не так давно этот вольтметр опять попал ко мне у руки для доработки программы. Все работает как положено, но есть еще одна просьба, чтобы установить светодиод индикации работы микроконтроллера. Дело в том, что однажды, из-за дефекта печатной платы, пропало питание микроконтроллера, естественно функционировать он перестал, а так как ЖК-дисплей имеет свой контроллер, то данные, загруженные в него ранее, напряжение на аккумуляторной батарее и ток, потребляемый насосом, так и остались на экране индикатора. Ранее я не задумывался о таком неприятном инциденте, теперь надо будет это дело учитывать в программе устройств и их схемах. А то будешь любоваться красивыми циферками на экране дисплея, а на самом деле все уже давно сгорело. В общем, батарея разрядилась полностью, что для знакомого, как он сказал, тогда было очень плохо.

Схема прибора с индикаторным светодиодом показана на рисунке.

Основой схемы являются микроконтроллер PIC16F676 и индикатор ЖКИ. Так, как все это работает исключительно в теплое время года, то индикатор и контроллер можно приобрести самые дешевые. Операционный усилитель выбран тоже соответствующий – LM358N, дешевый и имеющий диапазон рабочих температур от 0 до +70.
Для преобразования аналоговых величин (оцифровки) напряжения и тока выбрано стабилизированное напряжение питания микроконтроллера величиной +5В. А это значит, что при десятиразрядной оцифровке аналогового сигнала каждому разряду будет соответствовать – 5В = 5000 мВ = 5000/1024 = 4,8828125 мВ. Эта величина в программе умножается на 2, и получаем — 9,765625мВ на один разряд двоичного кода. А нам надо для корректного вывода информации на экран ЖКИ, чтобы один разряд был равен 10 мВ или 0,01 В. Поэтому в схеме предусмотрены масштабирующие цепи. Для напряжения, это регулируемый делитель, состоящий из резисторов R5 и R7. Для коррекции показаний величины тока служит масштабирующий усилитель, собранный на одном из операционных усилителей микросхемы DA1 – DA1.2. Регулировка коэффициента передачи этого усилителя осуществляется с помощью резистора R3 величиной 33к. Лучше, если оба подстроечных резистора будут многооборотными. Таким образом, при использование для оцифровки напряжения величиной ровно +5 В, прямое подключение сигналов на входы микроконтроллера запрещено. Оставшийся ОУ, включенный между R5 и R7 и входом RA1, микросхемы DD1, является повторителем. Служит для уменьшения влияния на оцифровку шумов и импульсных помех, за счет стопроцентной, отрицательной, частотно независимой обратной связи. Для уменьшения шумов и помех при преобразовании величины тока, служит П образный фильтр, состоящий из С1,С2 и R4. В большинстве случаев С2 можно не устанавливать.

В качестве датчика тока, резистор R2, используется отечественный заводской шунт на 20А – 75ШСУ3-20-0,5. При токе, протекающем через шунт в 20А, на нем упадет напряжение величиной 0,075 В (по паспорту на шунт). Значит, для того, чтобы на входе контроллера было два вольта, коэффициент усиления усилителя должен быть примерно 2В/0,075 = 26. Примерно — это потому, что у нас дискретность оцифровки не 0,01 В, а 0,09765625 В. Конечно, можно применить и самодельные шунты, откорректировав коэффициент усиления усилителя DA1.2. Коэффициент усиления данного усилителя равен отношению величин резисторов R1 и R3, Кус = R3/R1.

И так, исходя из выше сказанного, вольтметр имеет верхний предел – 50 вольт, а амперметр – 20 ампер, хотя при шунте, рассчитанном на 50 ампер, он будет измерять 50А. Так, что его можно с успехом установить в других устройствах.
Теперь о доработке, включающей в себя добавление индикаторного светодиода. В программу были внесены небольшие изменения и теперь, пока контроллер работает, светодиод моргает с частотой примерно 2 Гц. Время свечения светодиода выбрано 25мсек, для экономии. Можно было бы вывести на дисплей моргающий курсор, но сказали, что со светодиодом нагляднее и эффектнее. Вроде все. Успехов. К.В.Ю.

Скачать “Вольтметр и амперметр на PIC16F676” Voltmetr-i-ampermetr-PIC16F676.rar – Загружено 2965 раз – 143 КБ

Один из вариантов готового устройства, реализованного Алексеем. К сожалению фамилии не знаю. Спасибо ему за работу и фото.

Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».

Вольтметр на PIC16F676 0…30 Вольт / Блог им. JN79 / Блоги по электронике

Немного измененная схема популярного и простого вольтметра с сайта
http://www.coolcircuit.com

Изменения:

1 Работа как с индикаторами ОА так и с ОК.
2 Введена калибровка вольтметра для улучшения линейности измерений

Схема:

А теперь по подробнее:
Прошивка универсальная и по умолчанию режим работы настроен под индикатор с ОК, если надо режим под индикатор с ОА, измените перед прошивкой контроллера константу в EEPROM по адресу 00h с 0 на 1.

При использовании индикаторов с ОА надо поменять транзисторы на BC557 (как в оригинальной схеме, но резисторы в аноды индикаторов можно не ставить )

Если в делителе применить резисторы 1% точности, то подстроечник не нужен. Большинство схем вольтметров выполнены по такому принципу: что надо напряжение питания МК выставлять 5,12 вольт, для корректной работы. Если этого не сделать, работать то будет, но будет наблюдаться не линейность измерений. Но для того чтобы этого избежать, можно программно выставлять опорное напряжение. Опорное напряжение равно напряжению питания микроконтроллера. И это значение используется при расчете в микроконтроллере.

Процесс калибровки — по адресу 00h в EEPROM находится значение для переключения режима работы ОА или ОК, а по адресам 01h и 02h находится значение опорного напряжения в милливольтах. По адресу 01h старший разряд, а по адресу 02h младший. После сборки вольтметра надо измерить напряжение питания МК высокоомным вольтметром и это значение занести в EEPROM. Например напряжение питания составило 5,078 в милливольтах это 5078, переводим в hex, с помощью калькулятора Windows, получаем 13D6, по адресу 01h пишем 13, а по адресу 02h пишем D6. Можно опору померить и китайским цифровым вольтметром, только потом придется опытным путем подобрать последнюю цифру, так как он покажет 5,07 или 5,08. По умолчанию выставлено 5000 милливольт.

При этой схеме точки всегда гореть будет две, одну надо убивать (последний разряд)- я немного высверлил и капнул черным лаком.
Специально плата не разрабатывалась (в смысле миниатюрная и грамотная) за минут 15 был разведена средних размеров хоть и не очень красивая но рабочая платка.

Устройство не еще не оформлено, так что сильно не ругайте 🙂

При программирование не забывайте про константу хотя если у вас например PICKIT2 то можно про это забыть.

Идея JN79
Программа SFT

Скачать схему, прошивку VM.zip

Вольтметр на PIC микроконтроллере « схемопедия

Этот вольтметр собран на микроконтроллере PIC16F688. Диапазон измерения от 0 до 20 вольт, его можно расширить или наоборот уменьшить в зависимости от потребностей. На один из восьми аналоговых каналов микроконтроллера, поступает измеряемое напряжение, далее оно преобразуется в 10-ти битный сигнал внутренним АЦП. Измеренное напряжение отображается на символьном ЖК дисплее HD44780.

Микроконтроллер питать 20-тью вольтами нельзя так как он выйдет из строя, нам нужен будет делитель напряжения (он приведен ниже). С помощью резисторов R1 и R2 напряжение понижается до 5 вольт. Если же напряжение в 20 вольт будет превышено то на выходе делителя будет больше 5 вольт и тогда микроконтроллер может сгореть. При подключении стабилитрона на 5.1вольт, выходное напряжение не может быть больше 5.1 вольта, это позволит защитить микроконтроллер от всевозможных скачков входного напряжения. Напряжение, снимаемое с точки Va надо подключить к 11 ножке микроконтроллера.

ЖК дисплей работает в 4–х битном режиме. Регулировка контрастности осуществляется переменным резистором на 5 кОм между +5 вольтами и землей. Схема собрана на макетной плате,также надо иметь регулируемый источник питания +5вольт. Например на LM7805.

Программное обеспечение

Перед написанием прошивки я провел некоторые математические вычисления. Любое приложение использующее АЦП требует стабилизированного опорного питания. В этом проекте, опорного напряжения для работы АЦП выбирается Vdd (=+5 V). Резисторы R1 = 1267 Ω и R2 = 3890 Ω.

0 – 5 аналоговых I / P отображается в одном из 1024 уровней (0-1023 цифровой графы)

=> Разрешение = 5/1024 = 0,0049 V / граф

Кроме того, Va = 1267 * Vin / (1267 +3890) = 0,2457 * Vin

=> I / P напряжение = 4,07 * Va = 4,07 * Цифровая графа * 0,0049

= 0,01994 * Цифровая графа

= 0,02 * Цифровая графа(прибл.)

Чтобы избежать плавающей точкой, надо использовать I / P напряжение = 2 * Цифровая графа.

Как это работает?

Предположим, Vin = 4,6 В. Тогда,

Va = 0,2457 * Vin = 1.13V

=> Цифровые графы = 1.13/0.0049 = 231

=> Расчетные I / P напряжение = 2 * 231 = 0462

Измеренное напряжение будет 04,62 V. Будут отображаться только первые три цифры (04,6 В).

Прошивка разработана в С и скомпилирована с MikroC Pro для PIC, компилятор Микроэлектроника. Микроконтроллер PIC16F688 использует внутренний тактовый генератор на 4,0 МГц. MCLR включен и таймер включения питания. Вам нужно определить RA2/AN2 вход, аналоговый, установив соответствующий бит в ANSEL регистре. ADCON0 = 8 соединяет AN2 входной канал для внутренней выборки-хранения цепи. порты А и С компараторы, контакты должны быть тоже отключены (присвоение CMCON0 = 7). Биты конфигурации для предохранителей приведены ниже. Вы можете установить их в MikroC через Project-> Project Edit.

Oscillator -> Внутренний RC, не часы

Watchdog Timer -> выключено

Power Up Timer -> С

Master Clear Enable -> включено

Code Protect -> выключено

Data EE Read Protect -> выключено

Brown Out Detect -> BOD Enabled, SBOREN включено

Internal External Switch Over Mode -> включено

Monitor Clock Fail-Safe -> включено

Полная программа, написанная на MikroC приведена в архиве ниже

Проверка цифрового вольтметра

Переменный источник питания

Скачать исходник и прошивку

Оригинал статьи на английском языке (перевод: Василий Сергеевич для сайта cxem.net)

Вольтметр и амперметр повышенной точности — Eddy site

Затеял я навести порядок на рабочем столе и радикально упрятать в корпус привода для чтения CD-ROM лабораторный блок питания, блок питания паяльника TS-100, USB-хаб и USB-зарядку. Но в последний момент возникла трудность — китайский вольтметр с амперметром не влезли по ширине передней панели привода. Решил я сделать свой, снова на PIC16F690, схему которого я давно публиковал на моём старом сайте. Но под руку попали сдвоенные 7-сегментные индикаторы, которые замечательно вписались по ширине корпуса 30мм. Пришлось ставить четырехразрядные индикаторы и переписывать программу контроллера для более точного расчета напряжения и тока…

Как выяснилось уже в процессе эксплуатации нового измерителя, повышенное разрешение приборов очень удобно при диагностике ремонтируемых устройств или отладке новых. Реже приходится пользоваться тестером для замера тока потребления.

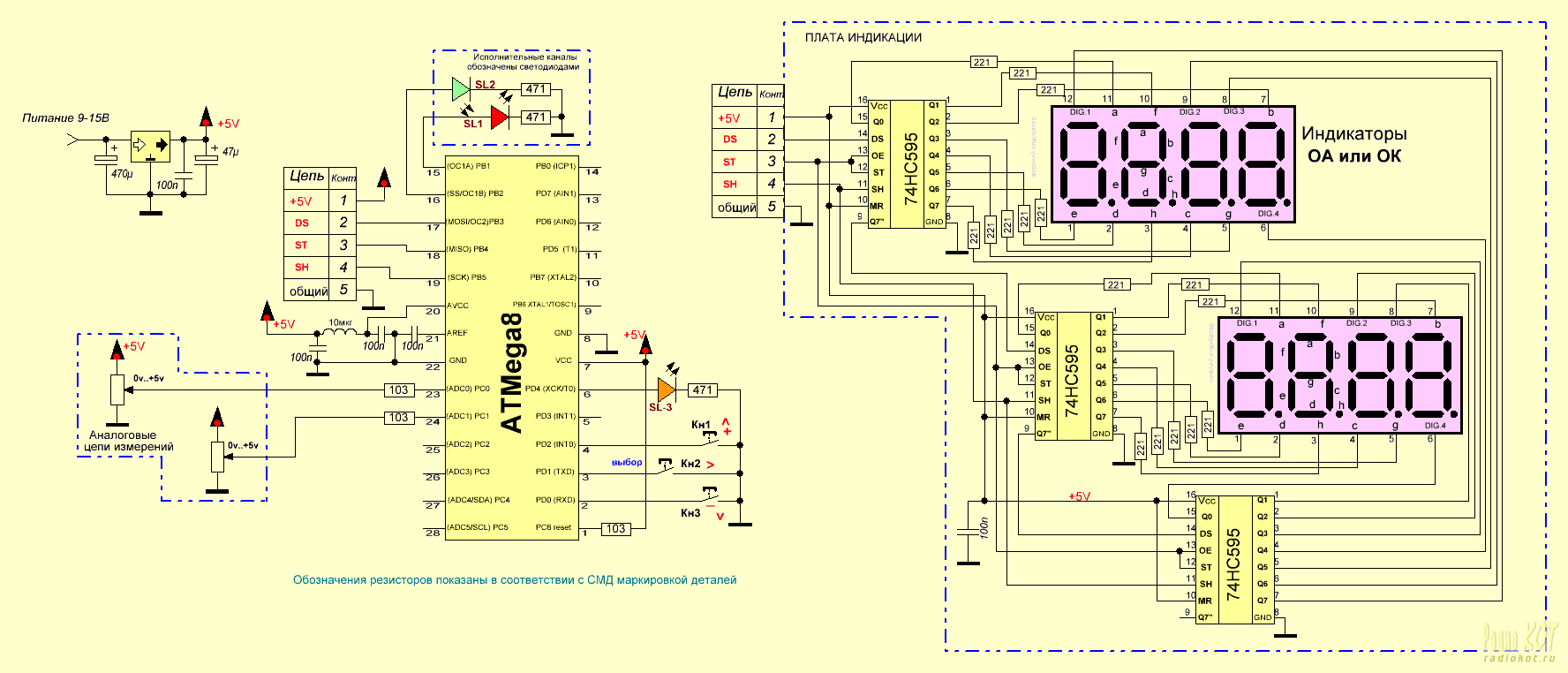

Схема нового вольтметра и амперметра для лабораторного блока питания мало отличается от схемы старого. Но софт переписал с нуля и радикально. Главное отличие в схеме амперметра применен шунт не 0,1 Ом, а 0,01. Это очень уменьшило падение напряжения на нём, но повысило требования к преобразователю тока в напряжение. Так как в качестве усилителя я применил «народный» LM358, пришлось для компенсации напряжения смещения вводить программную коррекцию. При первом включении прибора (обязательно без нагрузки) он измеряет падение напряжения на шунте и смещение ОУ и принимает этот уровень за ноль и сохраняет значение в энергонезависимую память. Далее все измерения производятся относительно запомненного уровня.

Если по какой-то причине Вы захотите произвести снова калибровку нуля, сделать это можно подав питание на плату с нажатой кнопкой калибровки. Прибор сотрет старое значение. Следующее включение амперметра приведет к измерению и сохранению напряжения условного нуля отсчета.

Резистор, подключенный к выводу 4 микроконтроллера, определяет тип используемого экрана — с общим анодом или общим катодом.
Плата рассчитана на индикатор высотой знака 0,36″.
Мой неудачный первый опыт сборки прибора показал, что зелёные индикаторы почему-то светят весьма слабо. Видимо потому, что яркость слабого свечения зеленых индикаторов делится во времени не на три, а на восемь разрядов двух индикаторов.

В архиве три платы (индикатор и два варианта процессорной платы для контроллеров в корпусах SSOP и SOIC), схема и прошивка прибора.

Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»

Цифровой амперметр и вольтметр на PIC16F873A — Измерительная техника — Инструменты

На рисунке 1 представлена схема цифрового амперметра и вольтметра, которая может быть использована, как дополнение к схемам блоков питания, преобразователей, зарядных устройств и т.д. Цифровая часть схемы выполнена на микроконтроллере PIC16F873A.

Для отображения информации используются светодиодные индикаторы с общим катодом. Один из операционных усилителей микросхемы LM358 используется в качестве повторителя напряжения и служит для защиты контроллера при внештатных ситуациях. Все-таки цена контроллера не так уж и мала. Измерение тока производится косвенным образом, при помощи преобразователя ток-напряжение, выполненного операционном усилителе DA1.2 микросхемы LM358 и транзисторе VT1 — КТ515В. Почитать о таком преобразователе еще можно здесь и здесь. Датчиком тока в этой схеме служит резистор R3. Преимуществом такой схемы измерения тока состоит в том, что здесь отпадает необходимость точной подгонки миллиомного резистора. Скорректировать показания амперметра можно просто триммером R1 и в довольно широких пределах. Сигнал тока нагрузки для дальнейшей оцифровки снимается с нагрузочного резистора преобразователя R2. Напряжение на конденсаторе фильтра стоящем после выпрямителя вашего блока (вход стабилизатора, точка 3 на схеме)питания не должно быть более 32 вольт, это обусловлено максимальным напряжением питания ОУ. Максимальное входное напряжение микросхемного стабилизатора КР142ЕН12А — тридцать семь вольт.

Регулировка вольтамперметра заключается в следующем. После всех процедур — сборки, программирования, проверки на соответствие на собранное вами произведение подают напряжение питания. Резистором R8 выставляют на выходе стабилизатора КР142ЕН12А напряжение 5,12 В. После этого вставляют в панельку запрограммированный микроконтроллер. Измеряют напряжение в точке 2 мультиметром, которому вы доверяете, и резистором R7 добиваются одинаковых показаний. После этого к выходу (точка 2) подключают нагрузку с контрольным амперметром. Равенства показаний обоих приборов в данном случае добиваются при помощи резистора R1.

Резистор-датчик тока можно изготовить самому, используя для этого, например, стальную проволоку. Для расчета параметров этого резистора можно использовать программу «Программа для работы с проволокой» Программу скачали? Открыли? Значит так, нам нужен резистор номиналом в 0,05 Ом. Для его изготовления выберем стальную проволоку диаметром 0,7мм — у меня она такая, да еще и не ржавеющая. С помощью программы вычисляем необходимую длину отрезка, имеющего такое сопротивление. Смотрим скрин окна данной программы.

И так нам нужен отрезок стальной нержавеющей проволоки диаметром 0,7мм и длиной всего 11 сантиметров. Не надо этот отрезок свивать в спираль и концентрировать все тепло в одной точке. Вроде все.

АРХИВ:Скачать

Простой цифровой вольтметр ch-c3200 | Catcatcat electronics

В этой статье рассмотрен пример создания простого вольтметра постоянного тока на основе печатной платы ch-c0030pcb, а при возможности использования внешнего делителя и вольтметр переменного тока. Дан краткий принцип построения цифровых вольтметров, описание схемы, прошивки контроллеров, а также программа на Ассемблере с комментариями. Большой популярностью пользуются цифровые вольтметры среди автолюбителей для контроля напряжения бортовой сети автомобиля. Поэтому рассматриваемая конструкция, ориентирована на возможность питания от бортовой сети автомобиля (12-24 вольта) и для индикации и контроля питающего напряжения.

Для реализации этого проекта нам потребуется PIC-контроллер с аналого-цифровым преобразователем (АЦП). По монтажному месту нам подойдут из серии PIC16 – PIC16F819 или PIC16F88.

ВНИМАНИЕ! последняя версия прошивки, только под PIC16F88.

Схема

Позиционное обозначение элементов сохранено согласно монтажной схемы платы. Питание подается на контакты 1, 2 соединителя, контакты 3, 4 используются для подключения индикатора или исполнительного устройства. Подается контролируемое напряжение на контакт 9. Контролируемое напряжение не должно превышать 100 V.

Измерение напряжения

Для измерения напряжения будем использовать вход AN0. При помощи перемычек R20 и R18 сконфигурируем входную цепь. В качестве делителя входного напряжения будем использовать резисторы R1 и R2. Соотношение 20/1 позволит нам измерять постоянные напряжения до 100 V. В качестве опорного напряжения будем использовать напряжение стабилизатора питания контроллера.

В выбранных нами контроллерах встроен десятиразрядный АЦП, это значит, что выбранный нами диапазон опорного напряжения 5.0 V он «разделит» на 1024 значения. Т.е. если на вход контроллера AN0 подавать напряжение от 0 до 5 V, то с регистров АЦП ADRESH и ADRESL сможем сосчитать значение от 0 до 1023.

Значит, в нашем случае весовое значение одного разряда АЦП составит 5/1024 = 0,0048828125 V.

Для вычисления напряжения необходимо полученное значение АЦП умножать на 0,0048828125.

Например, при измерении мы получили значение 359. Для вычисления напряжения нам необходимо 359*0,0048828125 = 1,7529296875. Или округленно 1,8 вольта.

Но как нам измерять напряжения выше 5 вольт? Для этого и используется входной делитель на резисторах R1 и R2. Выберем R2=10 кОм, почему 10, потому если входные цепи АЦП требуют, что бы источник имел сопротивление не ниже 10 кОм. А в целях уменьшения входного тока, возьмём максимальное значение. R1 выберем равное = 200 кОм для обеспечения необходимого диапазона входного напряжения.

Коэффициент деления 200/10=20. Это значит, что напряжение, поступающее на вход делителя, будет уменьшено на его выходе в 20 раз. При максимальном входном напряжении на входе контроллера 5 V мы сможем измерять напряжения 5*20=100 V или для нашего случая 99,9 V. Такой диапазон достаточен для многих устройств, включая и автомобильную технику.

Итак, если мы выбрали для индикации минимального значения 0,1 вольт, то диапазон индицируемых значений составит от 0,1 до 99,9 вольт.

Для измерения переменного напряжения необходимо на вход добавить выпрямительный диод и изменить входной делитель, но в этой публикации создание вольтметра переменного тока рассматриваться не будет.

Питание вольтметра

Для питания контроллера используется стабилизатор 78L05 с максимальным входным напряжением до 35 V. Мы планируем применить вольтметр для контроля напряжения в бортовой сети автомобиля, для этого нам необходимо принять меры по защите стабилизатора от бросков напряжения и от импульсов обратной полярности. Для бортовой сети в 12 V напряжение в «нормальных» автомобилях не должно превышать 15 V. Для 24-x вольтовых – 30 V.

Для защиты применяется цепь из стабилитрона Z2, резистора R22 и диода D4. Диод защищает от отрицательного напряжения или от неправильного подключения. Резистор предназначен для гашения напряжения превышающего напряжение стабилизации стабилитрона Z2. Величина стабилизации стабилитрона для 12 вольтовой сети 24 V, для 24 вольтовой можно принять от 30 до 33 V.

Контроль напряжения и формирование управляющего сигнала

Если мы можем измерять напряжение, то существует возможность и его контроля. Для формирования управляющего сигнала будем использовать вывод порта RB0. Этот выход будет управлять транзистором. В коллектор транзистора сможем подключить реле (для этого установим защитный диод), светодиод или бузер для сигнализации отклонения напряжения от нормы или управления внешними устройствами.

Программа

Для работы контролера необходима программа, которая будет выполнять все наши требования по работе устройства. Программа написана на Ассемблере с применением среды MPLAB IDE v8.83.

Наша программа кроме измерения напряжения и вывода его значения на индикатор будет выполнять и необходимые функции по контролю напряжения. Так как параметры по контролю напряжения необходимо задавать во время эксплуатации устройства, то добавим к нашему устройству кнопки управления. Кнопки управления подключаются к порту “B” микроконтроллера и используются для ввода параметров работы и калибровочных констант. Для сохранения параметров в отключенном состоянии используется EEPROM контроллера. Запоминание происходить при выходе из режима настройки.

Для контроля напряжения применим простую логику. Например, в автомобиле нам необходимо знать, что напряжение должно быть не ниже 10,5 V и не выше 15 V. Если при эксплуатации автомобиля напряжение выходит за указанные пределы, это значит что присутствует неисправность в работе электрической сети автомобиля.

Для этого введем два параметра – верхний аварийный уровень контроля напряжения и – нижний аварийный уровень контроля напряжения. Этими параметрами мы сможем контролировать отклонение напряжения от заданного значения. Т.е. определяем минимальное и максимальное допустимое значение.

Для удобства создадим функцию, которая позволит нам выбирать тип контроля напряжения. Контролировать не только отклонение напряжения от заданных параметров, но и выполнять сигнализацию по нормализации напряжения, т.е. когда напряжение входит в допустимые границы.

Обозначаться она будет на индикаторе как – функция выбора режимов работы, будет иметь три режима:

– индикатор напряжения,
– индикатор напряжения с функцией сигнализации- “уровень напряжения в норме“,
– индикатор напряжения с функцией сигнализации – “уровень напряжения не в норме“.

Для ограничения ложных срабатываний, например, при запуске двигателя автомобиля, нам необходимо будет добавить еще два параметра, а это – время задержки подачи сигнала контроля напряжения и – время задержки снятия сигнала контроля напряжения.

Что это за параметры?

Параметр – устанавливает задержку на подачу сигнала аварии (или управления), т.е. если напряжение опустится ниже установленного уровня или поднрмется выше, то сигнал не будет сразу активирован. Запустится таймер и если по истечению заданного времени, напряжение не вернется в норму, только тогда «сработает авария». Этот параметр необходим для устранения ложного срабатывания при возможных переходных процессах в сетях автомобиля.

Параметр – предназначен для формирования минимальной длительности сигнала аварии (или управления). Если появился сигнал “Авария”, но по какой-то причине напряжение моментально вернулось в норму, то маленький импульс может «не достучаться» до человека, или быть им просто не замечен. Поэтому этот параметр предназначен для задания времени длительности аварийного сигнала, если длительность аварийных состояний очень короткая.

Точность измерения напряжения

Точность измерения зависит от источника опорного напряжения. Но так как мы в качестве опорного напряжения (для снижения стоимости) используем напряжение питания контроллера Vdd, а если еще учитывать погрешность резисторов используемых в делителе напряжения, то, естественно, после сборки устройства, показания нашего вольтметра могут незначительно отличаться от идеала. На практике после сборки вольтметра отклонение составляло не более 0,5 V, а точность после калибровки составляет ± 0,1 V. Для устранения этого недостатка введем функцию калибровки . Эта функция предназначена для настройки точности показаний вольтметра после сборки. Эта процедура выполняется один раз и в процессе эксплуатации больше не используется.

Таким образом, мы наметили основные задачи и параметры, которые должен решать и обрабатывать наш вольтметр. Теперь перейдем к описанию функций и режимов работы, которые заложены в нашей программе.

Режимы работы

Работа вольтметра будет разделена на два режима.

Основной режима работы. В этом режиме на индикаторе показывается измеряемое напряжение, а если активизирована одна из функций контроля напряжения, то при измерении напряжения вне зоны уровней контроля на индикаторе будет попеременно индицироваться напряжение и бегущая строка failure.
Режим задания параметров. В этом режиме задаются все необходимые параметры контроля напряжения, временные длительности управляющего сигнала и основной режим работы.

Для понимания того, как осуществляется доступ к параметрам настройки вольтметра назовём кнопки управления.

Кнопки управления слева направо:

Первая кнопка – функция, переход в режим задания параметров, в режиме задания параметров переход в настройку параметров или возврат к выбору функций,
Вторая кнопка – выбор предыдущей функции или уменьшение параметра,
Третья кнопка – выбор следующей функции или увеличение параметра,
Четвертая кнопка – пока используется только в режиме задания параметров совместно с Первой кнопкой для ускоренного выхода из режима задания параметров.

Визуально, доступ к параметрам настраиваемых функций можно представить так.

Войти в режим настройки можно нажатием любой из трех первых кнопок.

При нажатии на клавишу функция – сразу вольтметр перейдет в режим настройки параметров, и предложить сменить режим работы.

При нажатии на кнопку Два или Три будет переход в режим настройки и на индикаторе появиться первая функция меню . Если при этом нажимать кнопку Два или Три, то можно путешествовать по функциям выбирая необходимую.

Назначение функций:

– функция настройки режима работы.
– функция задания верхнего аварийного уровня.
– функция задания нижнего аварийного уровня.
– функция задания времени задержки подачи сигнала управления (в сек).
– функция задания времени минимальной длительности сигнала управления (в сек).
– функция калибровки вольтметра.
– режим индикации.
– телефон изготовителя (для консультаций).

Для более подробного описания по работе функций и калибровки вольтметра смотрите в описании.

Рассмотрим некоторые места программы, которые могут быть интересны.

Марка и номер ПО изделия, где и как изменить.

Семисегменный индикатор предназначен для вывода числовой информации, но используя наше воображение на нем можно закодировать и некоторые символы. Кодируются символы в описание #define со строки 282. А сам текст, который выводиться при включении вольтметра в режиме бегущей строки, смотрим текст программы начиная со 466 строки. С вашими предпочтениями необходимо изменить значение констант в командах retlw которые начинаются с символа “с”.

;**************************************************************************************************

text_1 addwf PCL,f ; тип устройства (счет строк с 0) retlw .12 ; количество (символов) в сообщении retlw cc ; c retlw ch ; h retlw cM ; «-« retlw c3 ; 3 retlw c2 ; 2 retlw c0 ; 0 retlw c0 ; 0 retlw cM ; «-« retlw c0 ; 0 retlw c2 ; 2 retlw cC ; С

text_1 addwf PCL,f ; тип устройства (счет строк с 0)

retlw .12 ; количество (символов) в сообщении

retlw cc ; c

retlw ch ; h

retlw cM ; «-«

retlw c3 ; 3

retlw c2 ; 2

retlw c0 ; 0

retlw cM ; «-«

retlw c0 ; 0

retlw c2 ; 2

retlw cC ; С

Если собираетесь изготавливать коммерческое изделие, то вам для рекламы необходимо указать, ваш номер телефона, что бы в последствии покупатели смогли к вам обратиться за консультацией. Это можно сделать в строках начиная с номера 494

retlw b’11111110′ ; «8» retlw b’10000000′ ; «-« retlw b’01111110′ ; «0» retlw b’11011010′ ; «5» retlw b’11111010′ ; «6» retlw b’10000000′ ; «-« retlw b’10011110′ ; 3-3 retlw b’00001110′ ; 7-7 retlw b’11001100′ ; «4» retlw b’10000000′ ; «-« retlw b’01111110′ ; «0» retlw b’11001100′ ; «4» retlw b’10000000′ ; «-« retlw b’01111110′ ; «0» retlw b’11011010′ ; «5»

retlw b’11111110′ ; «8»

retlw b’10000000′ ; «-«

retlw b’01111110′ ; «0»

retlw b’11011010′ ; «5»

retlw b’11111010′ ; «6»

retlw b’10000000′ ; «-«

retlw b’10011110′ ; 3-3

retlw b’00001110′ ; 7-7

retlw b’11001100′ ; «4»

retlw b’10000000′ ; «-«

retlw b’01111110′ ; «0»

retlw b’11001100′ ; «4»

retlw b’10000000′ ; «-«

retlw b’01111110′ ; «0»

retlw b’11011010′ ; «5»

Замените двоичные константы в командах retlw на символы цифр например, цифра один записывается как c1, 2 – c2, 3 – c3 …

Выбор PIC-контроллера

Прошивка и текст на Ассемблере выполнены для контроллера PIC16F88, но с незначительными изменениями в программе можно приметить и PIC16F819. Для этого в тексте программы есть пометки позволяющие переключиться с одного процессора на другой.

Комплектующие для самостоятельной сборки

В таблице приведен тип, необходимое количество деталей для сборки вольтметра, а также ссылки, по которым можно приобрести детали.

Наименование	Типоразмер	Тип	Количество	Примечание
Стабилизатор	SOIC-8	78L05	1	ST1
PIC-контроллер	soic-18	PIC16F88	1	PIC1
Транзистор	sot23	BC847C	1	V2
Диод	SOD80	LS4148	1	D2
Диод	SMD	SM4007	1	D4
Стабилитрон	SOD80	BZV55-C33V	1	Z2
Тактовая кнопка	6×6	TACT 6×6-13.0	4	PB2,PB3,PB4,PB5
LED дисплей	3 разрядный22.5×14 (катод)	E30561-L-0-8-W	1	HL1
Конденсатор	0805	0,22х50v (0,1)	4	C4,C7,C2,C5
Эл.конденсатор	E	220х25v (12V)47x50v (24v)	1	C8
Эл.конденсатор	C	100х16v	1	C6
Резистор	1206	22 Ом	1	R22
Резистор	1206	0 Ом	1	R23
Резистор	0805	1,0 кОм	4	R10,R11,R13,R14
Резистор	0805	510 Ом (680-910)	8	R31,R32,R33,R34,R35,R36,R38,R39
Резистор	0805	10 кОм	3	R17,R2,R4
Резистор	0805	200 кОм	1	R1
Резистор	0805	0 Ом	5	R20,R18,R24,R26,R28
Соединитель	4 пин, 2,54	WH-04	1	CON2*
Соединитель	2 пин, 2,54	WH-02	1	CON2*
Гнездо	4 пин, 2,54	HU-04 (без контактов)	1	CON2*
Гнездо	2 пин, 2,54	HU-02 (без контактов)	1	CON2*
Контакты		Контакты для HU	6
Печатная плата		ch-c0030pcb	1

Сборочный чертеж верхняя сторона платы

Сборочный чертеж нижняя сторона.

Рекомендуемый порядок сборки

Сборку вольтметра начинайте с распайки PIC-контроллера. После этого проверьте на просвет отсутствие возможных замыканий. Далее запаяйте стабилизатор, затем резисторы, конденсаторы, транзистор, диод и стабилитроны. Т.е. все “низкорослые” элементы. После этого запаяйте тактовые кнопки. Затем индикатор и на последок соединители и электролитические конденсаторы.

Промывку платы выполните тряпичным тампоном, смоченным в спирт. Промывку выполняйте аккуратно, не допуская попадания спирта внутрь механизма тактовых кнопок.

Программирование контроллера

Программирование PIC-контроллера можно выполнить непосредственно на плате, для этого можно использовать любой программатор, позволяющий выполнять внутрисхемное программирование. Рекомендуем для этого использовать внутрисхемный отладчик MPLAB ICD3 или программатор-отладчик PICkit 3 .

программирование PIC- контроллера вольтметра.

Демонстрация доступа к функциям настройки параметров работы вольтметра

Демонстрация калибровки вольтметра

Оттого на сколько правильно будет выполнена калибровка и зависит точность паказаний нашего вольтметра. Для этого необходимо выполнить три действия:

1. Калибруем по максимальному значению измеряемого диапазона.

Что это значит? Если вы планируете измерять диапазон напряжений, например, от 0 до 30 V, то необходимо выставить 30 V и по этому уровню калибровать вольтметр.

2. Калибруем по прибору более высокого класса.

Если вы желаете получить точность +/- 0,1 V, то нужно выставить значение с точностью до сотых – 30,00. Реально это сделать из того, что есть под руками сложно, поэтому надо попытаться установить максимально точно.

3. Подгоняем показания как можно точнее выбирая точку смены индикации.

Как это делать посмотрите видеоролик. На ролике мы калибруем вольтметр по уровню напряжения 20 V.

[box title=”Файлы для загрузки” color=”#521BDE”]Схема Вольтметра

Описание ВольтметрСборочный Чертеж ПлатыПрошивка для контроллера PIC16F88 (V19, обновлено 03/03/12)Программа (ассемблер, MPLAB — V8.76) PIC16F88 (V19, обновлено 03/03/12)Прошивка V19.1Рукописи – все файлы проекта[/box]

Это может быть интересно

MCC PIC24 – модуль REAL-TIME CLOCK AND CALENDAR (RTCC)25/01/2021
RTCC предоставляет пользователю часы реального времени и функция календаря (RTCC), точность “хода” может быть откалибрована. Основные особенности модуля RTCC: • Работает в режиме глубокого сна. • Возможность выбора источника синхронизации. • …
Четырех канальный терморегулятор ch-400020/03/2013
Четыре независимых канала регулирования температуры, одновременно можно подключить 16 датчиков температуры DS18B20 с удалением до трехсот метров. Можно для регулировки выбрать любой датчик, подключенный к устройству. Каждый канал может работать как в …
Простой цифровой милливольтметр постоянного тока19/04/2013
Простой цифровой вольтметр постоянного тока. Три диапазона измерений с автоматическим переключением 1 – 0,001 – 0,999 V, 2 – 0,01-9,99 V, 3 – 0,1-99,9. Четыре управляемых выхода с возможностью задания функции контроля и времени реакции на …
HVLD модуль на примере PIC24FJ128GA20424/09/2018
HVLD модуль представляет собой простое устройство, для контроля напряжения питания микроконтроллера или внешнего напряжения (через делитель). Его задача при “выходе” напряжения за заданные пределы сформировать сообщение микроконтроллеру, что необходимо выполнить …
MPLAB® Code Configurator05/01/2017
MPLAB ® Code конфигуратор (MCC) является свободно распространяемым плагином, это графическая среда программирования, которая генерирует бесшовный, легкий для понимания кода на Cи, чтобы вставить его в свой проект. Метки:MPLAB® Code …
Гаджеты для домашней автоматики – Емкостной сенсор05/02/2014
Управление светодиодным освещением – Сенсор емкостной. Данный гаджет предназначен для управления освещением где необходимо включением освещение сенсорным прикосновением. Датчик позволяет управлять светодиодной нагрузкой в виде модулей или светодиодных лент освещения. Питание …
Проект с использованием MCC часть 0712/01/2017
Модуль PWM – широтно импульсная модуляция (ШИМ). ПИК контроллеры часто на борту имеют модули ШИМ. На их основе строятся многие узлы управления электро приводами. В нашем варианте мы будем его …
Проект с использованием MCC часть 0207/01/2017
Когда мы запустили конфигуратор, самое главное понять, что с этим делать и как проверить, то что мы делаем работает или нет. Для начала настроим регистры конфигурации микроконтроллера и настроем тактовый генератор. …
Просто о структурах и объединениях в Си09/11/2017
Какие задачи нам позволяют решать структуры и объединения? Для разработчика встроенных систем эффективность и компактность кода всегда на первом месте. Если программировании на Ассемблере ты сам определяешь как и где …
Одноканальный емкостной сенсор – AT42QT101201/03/2014
Описание сенсора Незаконченный проект, так-как сенсор не оправдал своего назначения, не рекомендую, просто выброшенные деньги. Особенности. • Количество сенсоров – один, режим переключения ( touch-on/touch-off ), а также программируемая автоматическая задержка выключения …

Вольтметр на pic16f628a схема

Microchip PIC16F84A-20P PIC16F628A

PIC-микроконтроллер и полевые транзисторы образуют четырехзначный вольтметр.

Схема на рис.1 — развитие предыдущей идеи конструкции по использованию аналогового входа в микроконтроллере, не имеющего встроенного АЦП, а так же используются технические приемы из другой идеи конструкции по управлению семисегментным светодиодным индикатором без внешних ключевых транзисторов. Данная схема имеет последовательный канал, и нужна только витая пара для передачи измеренных значений на персональный компьютер.

Последовательный канал был протестирован с использованием программы компании Microsoft Hyper Terminal сконфигурированной параметрами 115,200 бод; 8 бит, четность, 1 стоп-бит; без аппаратного контроля.

Коротко, программа управляет одним светодиодным семисегментным индикатором за раз по линиям RA0 и RB7. Установка выхода RA0 в единицу и использование RB7, как входа активизирует индикатор с общим анодом DS3. Установка выхода RA0 в ноль и использование RB7 как входа, активизирует индикатор с общим катодом DS2. Использование RA0 как входа и установка выхода RB7 в единицу активизирует индикатор с общим анодом DS1, а при использовании RA0 как вход и установке выхода RB7 в ноль активизирует индикатор с общим катодом DS0. После успешной активизации одного индикатора, только одна из линий RB0 … RB6, конфигурируется как выход для управления одним светодиодным сегментом. Эта схема больше не имеет ограничения на питающее напряжение VDD — 3В или ниже — так как светодиоды включены встречно-параллельно, таким образом, прямое падение напряжения на одном светодиоде ограничивает обратное напряжение на другом. Использование красных светодиодов требует 1,6 В.

Рис.2 иллюстрирует новые аспекты идеи конструкции. Q1, R5, и R6 работают как эквивалентный переменный резистор, RX, который заряжает конденсатор C3. Вместо подключения RX к земле, просто подключите его к одной линии ввода-вывода – например RB0 – микроконтроллера. Если RB0 включен как выход в нулевом состоянии, значит первый аналоговый канал активизирован и измерительная подпрограмма подсчитывает импульсы заряда до величины 66% от VDD; затем, по таблице полученная величина задержки переводится в величину милливольт из трех цифр. Для увеличения количества аналоговых входов, вы можете подключить до семи цепей переменного резистора в параллель – таким образом, что каждый подключен между C3 и одной линией ввода-вывода, RB1 … RB7. Важно, что линии ввода-вывода подключены к индикаторам и так же активируют или отключают аналоговые каналы. Когда один аналоговый канал активизирован линией ввода-вывода выходом в низком состоянии, другие линии имеют высокое сопротивление и работают как входы, что отключает все остальные каналы. Соответственно, индикаторы отключены.

В схему на рис.1 так же добавлен простейший последовательный канал без добавления внешних компонентов. Если вы подключите две линии ввода-вывода, RA1 и RA2, сконфигурированные как выходы к RXD (Выв 2) и GND (Выв 5) разъема RS 232, вы сможете создавать, с помощью программы, положительное и отрицательное напряжение относительно земли порта RS 232 в ПК. Когда RA1 в единице, а RA2 в ноле, RXD имеет положительный потенциал 5 В относительно земли порта RS 232 в ПК. Когда RA1 в ноле, а RA2 в единице, RXD имеет отрицательный потенциал -5 В относительно земли порта RS 232 в ПК. Listing 1 содержит практический пример для PIC16F84A-20P. Он не оптимизирован, но полностью прокомментирован для облегчения задачи перевода на другие микросхемы средней сложности компании Microchip, например PIC16F628A, которая поддерживает частоту работы до 20 МГц и имеет больше линий ввода-вывода.

Когда появилась необходимость в измерительной части для лабораторного БП, рассматривая различные схемы из Интернета, сразу остановил выбор на семи сегментных LED индикаторах (возможная альтернатива — индикаторы типа 0802, 1602 — дороги и плохо читаемы). Так же, не хотелось каких либо переключений — и ток, и напряжение должны считываться в любой момент времени. По разным причинам, найденные готовые решения не устроили и я решил сконструировать свою схему.

Предлагаемое устройство предназначено для применения совместно с различными блоками питания и позволяет измерять напряжение в пределах от 0 до 99.9 Вольт с точностью 0.1 Вольт и ток потребления в пределах от 0 до 9.99 Ампер с точностью 0.01 ампер. Устройство собрано на дешевом микроконтроллере PIC12F675, как самом недорогом и распространенном из имеющих 10-разрядный АЦП, двух регистрах 74HC595 и двух 4-х или 3-х разрядных LED индикаторах. Общая стоимость примененных деталей, на мой взгляд, минимальна для подобных конструкций с одновременной индикацией напряжения и тока.

Описание работы схемы.

Напряжение высвечивается индикатором HL1, а ток — индикатором HL2. Одноименные сегментные выводы индикаторов объединены попарно и подключены к параллельным выходам регистра DD2, общие выводы разрядов подключены к регистру DD3. Регистры соединены последовательно и образуют 16-разрядный сдвиговый регистр, управляемый по трем проводам: выводы 11 — тактовые, 14 — информационный, а по перепаду на выводе 12 информация записывается в выходные защелки. Индикация обычная динамическая — через выходы регистра DD3 последовательно перебираются общие выводы индикаторов, а с выходов DD2 через токоограничительные резисторы R12-R19 включаются соответствующие выбранному разряду сегменты. Индикаторы могут быть как с общим анодом, так и с общим катодом (но оба одинаковые).

Микроконтроллер управляет индикацией по выводам GP2, GP4, GP5 в прерываниях от таймера TMR0 c интервалом 2 мс. Входы GP0 и GP1 используются соответственно для измерения напряжения и тока. В первых трех разрядах индикаторов высвечиваются собственно измеряемые значения, а в последнем разряде: в верхнем индикаторе — знак «V», а в нижнем — знак «A». В случае применения 3-х разрядных индикаторов эти знаки наносятся на корпус прибора. Никаких изменений программы в этом случае не требуется.

Измеряемое напряжение поступает на МК через делитель R1-R3, а ток — с выхода ОУ LM358 через резистор R10, который совместно с внутренним защитным диодом защищает вход МК от возможной перегрузки (ОУ питается напряжением +7..+15 Вольт). Коэффициент усиления ОУ задается делителем R5-R7, примерно равн 50 и регулируется подстроечным резистором R5. ФНЧ R4C2 сглаживает напряжение с шунта. Каждое измерение производится в течении всего 100 мкс. и без этой цепочки показания прибора будут «прыгать» при любой неравномерности измеряемого тока (а он редко когда бывает строго постоянным). Для тех же целей служит и конденсатор C1 в цепи измерения напряжения. Стабилитрон D1 защищает вход ОУ от перенапряжения в случае обрыва шунта.

Особо следует остановиться на цепочке R8,R9. Она задает дополнительное смещение примерно 0.25 милливольт на вход ОУ. Дело в том, что без нее имеется существенная нелинейность коэффициента усиления ОУ при низких значениях измеряемого тока (менее 0.3 А). На разных экземплярах микросхем этот эффект проявляется в разной степени, но погрешность при выше обозначенных значениях измеряемого тока слишком высока в любом случае. При установке R8 и R9 указанных на схеме значений (номиналы могут быть пропорционально изменены при сохранении того же соотношения, например 15 Ом и 300 кОм) погрешность измерения тока, обусловленная этим эффектом, не превышает единицы младшего разряда. Со всеми имеющимися у меня экземплярами микросхем, никакого подбора указанных резисторов не потребовалось. В общем случае, подбирается минимальное сопротивление R9, при котором на индикаторе еще светятся нули при отсутствии измеряемого тока, и увеличивается в 1.5-2 раза. Интересно, что среди многих подобных конструкций, где применяется та же микросхема, ни в одной статье нет и намека на данную проблему. Видимо, у меня одного оказались «неправильные» ОУ (приобретенные, кстати, в разное время в течении 10 лет). В любом случае, я категорически не рекомендую в целях «упрощения конструкции» исключать из схемы обычно отсутствующие в подобных схемах элементы C1,C2,R3,R8,R9 — это все-таки измерительный прибор, а не мигающая цифрами игрушка!

Хорошая точность и стабильность показаний, кроме того, обеспечивается полным «отделением» от микроконтроллера относительно сильноточных импульсных цепей управления индикаторами путем питания каждой цепи от отдельного стабилизатора 78L05. И даже слабые помехи от работы самого микроконтроллера мало влияют на результат, так как каждое измерение производится в режиме «SLEEP» с «заглушенным» тактовым генератором.

Микроконтроллер тактируется от внутреннего генератора для экономии выводов. Вход сброса через цепь R11,C3 подключен к «чистой» +5В. При включении-выключении БП, в котором используется конструкция, возможны значительные помехи, поэтому, для исключения «зависания» программы, включен таймер WDT.

Питается устройство от любого стабилизированного напряжения 7-15 Вольт (не больше 15В!), через стабилизаторы DA2, DA3. Конденсаторы C4-C8 — стандартные блокировочные. Для обеспечения низкой погрешности при токах, близких к верхнему пределу, напряжение питания ОУ должно быть как минимум на 2 Вольта больше напряжения микроконтроллера, поэтому питание на него берется до стабилизаторов.

Устройство собрано на печатной плате размерами 57 на 62 миллиметра.

Печатная плата устройства.

Для уменьшения габаритов платы, большая часть резисторов и конденсаторов применена в SMD корпусе типоразмера 0802. Исключениями являются: R1 — из-за рассеиваемой мощности, R12 — для упрощения топологии платы, электролитические конденсаторы и подстроечные резисторы. Конденсаторы C1 и C2 применены керамические, но в случае отсутствия таковых, их можно заменить электролитическими танталовыми. Стабилитрон — любой, с напряжением стабилизации 3-4.7 Вольт. Индикаторы можно заменить на FIT3641 или трехразрядные серий 3631 или 4031 без изменения рисунка платы. В случае необходимости, возможно даже применение без изменения рисунка более крупных индикаторов типа 5641 и 5631 (в этом случае микроконтроллер впаивается без колодки напрямую, подстроечные резисторы применяются малогабаритные, индикатор впаивается поверх микросхем, сточив четыре выступа снизу по углам индикатора). Для подключения устройства к внешним цепям применены винтовые зажимы. Часто возникающая проблема с изготовлением измерительного шунта решена путем применения готового шунта предела 10А от неисправного мультиметра серии D83x, абсолютно без всякой переделки. На мой взгляд, это оптимальный вариант — неисправный китайский мультиметр, думаю, найдется у многих радиолюбителей. В крайнем случае, его можно изготовить из нихромовой (а лучше из константановой) проволоки.

Выход блока питания подключается к точке «Ux» и далее, с той же точки в нагрузку. Общий провод подается в точку «COM», а в нагрузку уже подается с точки «COM-Out». При таком подключении, напряжение на индикаторе завышается на 0.1 Вольт при максимальном токе нагрузки. Программным способом эта погрешность уменьшена в два раза до половины погрешности дискретизации (0.05В максимум). Во избежание увеличения этой погрешности, следует выбирать такое сопротивление шунта, при котором не требуется при настройке изменять номиналы схемы (примерно 7-14 мОм). Подходящее напряжение питания на устройство подается на вывод «Upp».

Фотографии готового устройства

Программа микроконтроллера написана на Ассемблере в среде MPASM. Для обоих видов индикаторов программа одна за исключением одной директивы. В начале исходного текста программы (файл AV-meter.asm) в директиве “ANODE EQU 0” параметр имеет значение 0, что соответствует работе с индикаторами с общим катодом. Для применения индикаторов с общим анодом следует изменить значение этого параметра на 1, после чего заново оттранслировать программу. Так же, прилагаются готовые прошивки для микроконтроллера как для индикаторов с общим анодом, так и с общим катодом. При загрузке HEX-файла в программы типа IC-Prog, WinPic или Pickit2, слово конфигурации загружается автоматически.

Настройка схемы предельно проста. Подав на вход напряжение, близкое к максимальному, подстроечником R2 следует выставить на верхнем индикаторе требуемое значение. Потом, подключают на выход устройства резистор 0.5-2 Ома в качества нагрузки и регулировкой напряжения устанавливают ток, близкий к максимальному. Подстроечником R5 выставляют соответствующие образцовому амперметру показания на нижнем индикаторе.

Во вложенном файле представлены прошивки, исходный код, Proteus модель и плата LAY.

Сайт об электронике и не только

Вольтметр на PIC16F676

Готовится обновление

В статье описан вольтметр, с пределом измерения 50 вольт, сделанный на PIC16F676 или как использовать АЦП этого микроконтроллера.

Схема (общий анод)

Схема (общий катод)

На резисторах R1 и R2 собран делитель напряжения, многооборотный построечный резистор R3 служит для калибровки вольтметра. Конденсатор C1 защищает вольтметр от импульсной помехи и сглаживает входной сигнал. Стабилитрон VD1 служит для ограничения входного напряжения на входе микроконтроллера, что бы вход МК не сгорел при превышении напряжения по входу.

На транзисторе VT1 (КТ3102 или SMD вариант BC847) и резисторах R11, R12 и R13 собран инвертирующий элемент, который зажигает точку на индикаторе вместе со вторым разрядом.

В схеме применён индикатор с общим анодом BA56-12GWA, который через токоограничивающие резисторы подключен к МК. Этот индикатор отличается низким потреблением тока. При использование более мощных (крупнее сегменты или другого цвета) индикаторов рекомендуется поставить ключи на аноды, как в присланной схеме от Владимира.

Часть исходника вольтметра, компилятор HI-TECH PICC 9.50:

В бесконечном цикле постоянно происходит получение данных с АЦП, их преобразование и вывод на 7-ми сегментный индикатор в режиме ШИМа.

Печатка (общий анод, старая версия)

Настройка вольтметра производиться с помощью подстроечного резистора R3 (желательно применить многооборотник).

Внимание

У некоторых программаторов была обнаружена проблема в порче микроконтроллеров. Это выражается в том, что они затирают заводскую калибровочную константу внутренней RC цепочки, после чего МК начинает работать некорректно или перестаёт работать вообще. Поэтому перед прошивкой микроконтроллера сначала прочитайте его память и выпишите последние слово (2 байта) из flash памяти контроллера. После прошивки проверьте, сохранилась ли значение, если нет, то прошейте контроллер, но уже с ранее выписанной калибровочной константой.

Благодарность за обнаружение этой проблемы: Валерию, Юрию.

Прошивки

Прошивки версии v4.03, для PIC16F676 и v5.03 для PIC16F688 от 2013-2014 года. Подключение общий анод. Предел измерения, период обновления, мигание, если выйти за установленный интервал, настраивается в программе, получается набор конфигурационных байтов, который нужно будет во время прошивки записать в EEPROM контроллера. Так же изменяя предел измерения к вольтметру можно подключать различные линейные аналоговые датчики.

Для работы прошивок нужно рассчитать конфигурационные байты с помощью программы из статьи калькулятор вольтметра на PIC16F676 v4 и PIC16F688 v5, как рассчитать делитель можно прочитать в статье — расчёт делителя вольтметра (для 4 и 5 версии) .

Представляю вам новые от 10 апреля 2012 года, версии прошивок вольтметра V3.2. Убран первый разряд, если он равен 0 и в 100В версии установлено максимальное значение индикатора 99,9В. Прошивки нуждаются в проверке, на железе не проверялись.

Проверенная версия прошивки V3.1 — убрано мерцание индикатора.

Дополнительные материалы по вольтметру:

Схема и проект цифрового вольтметра

с использованием микроконтроллера PIC

В этой статье мы представили новый проект микроконтроллера PIC. Наш автор Митхун создал схему цифрового вольтметра с использованием PIC16F73A и мультиплексированных 7-сегментных дисплеев. Схема хорошо объяснена схемами, а исходный код (написанный на языке Embedded C) доступен для загрузки. Если у вас возникнут сомнения при реализации этого проекта, не стесняйтесь спрашивать в комментариях.

Примечание: — Вы также можете прочитать наш цифровой вольтметр , используя 8051 , созданный ранее.В этой схеме мы создали вольтметр с использованием AT89S51. Кроме того, вы узнаете о подключении 7-сегментных дисплеев и АЦП к микроконтроллеру 8051.

Как работает мультиплексированный семисегментный дисплей ?

Прежде всего, нам нужно понять, как работает мультиплексированный 7-сегментный дисплей. Когда 4-сегментные дисплеи подключены как один сегмент, шина данных всех сегментов идет параллельно, и разрешающий контакт различен для всех сегментов. Таким образом, мы контролируем отдельные сегменты.Давайте посмотрим на изображение ниже:

Здесь данные отправляются по линиям «a, b, c, d, e, f, g», а «s1, s2, s3, s4» — это разрешающие линии. Когда данные отправляются через шину данных и на s1 устанавливается высокий уровень, данные отображаются в первом сегменте. Точно так же, когда s2 становится высоким, данные будут отображаться во втором сегменте. Так работает мультиплексированный семисегментный дисплей. Но теперь вопрос в том, как мы можем отображать разные данные в этих 4 сегментах одновременно? Помните, человеческий глаз не может найти разницу в пределах 10 мс.Надеюсь, вы уже знаете о постоянстве зрения . Если мы сможем изменить данные с помощью соответствующих разрешающих контактов всех этих 4 сегментов в течение 10 мс, наши глаза увидят набор из 4 цифр в этом сегменте. Другими словами, мы сделаем следующее в течение 10 мс, чтобы отобразить 1234. Подайте на шину данных значение 1 и установите S1 в высокий уровень. Подайте шину данных с помощью 2, установите низкий уровень S1 и высокий уровень S2. Подайте на шину данных 3, установите S2 в низкий уровень и установите S3 в высокий уровень. Подайте шину данных с помощью 4, установите S3 в низкий уровень и установите S4 в высокий уровень. Все это должно происходить за 10 мс.Наконец, процесс повторяется, чтобы дисплей оставался стабильным.

Давайте сделаем программу:

Прежде всего, нам нужно написать коды для правильной синхронизации, чтобы мы могли отправлять разные данные в разное время, сохраняя высокий уровень соответствующего разрешающего контакта сегмента. Итак, нам нужно использовать прерывание по таймеру.

Настройка прерывания по таймеру приведена ниже.

Перейдем к оставшейся части программы. Следующий шаг программы — инициализация порта. Вы можете инициализировать порты с помощью следующего сегмента кода.

Следующим шагом является установка других начальных значений. Следующий сегмент кода инициализирует все необходимые переменные.

Окончательный набор инициализации для канала АЦП внутри PIC, как указано ниже.

Теперь мы выполнили все шаги инициализации, и их нужно вызывать внутри основной функции void main (). В следующих шагах мы будем создавать другие важные разделы программы, такие как цикл для чтения ввода. Прочтите сегменты кода, указанные внутри цикла while (1).

Вы понимаете, что здесь происходит? В первой строке мы инициализируем канал 0 АЦП для приема входного аналогового сигнала. Вторая строка — принять сигнал, преобразовать и сохранить его в регистре АЦП. Третья строка кода, tlong = (float) adc_rd0 * 1.9607843, на самом деле является преобразованием выходного сигнала АЦП в милливольты. Коэффициент умножения 1,9607843 получается из уравнения (5/255) X100; где 5 = VDD, 255 для 8 бит и 100 для уменьшения дробной ошибки.

В сегменте кода, который вы видите, преобразованное значение в милливольтах сохраняется в переменной «число».Итак, что здесь «число»? Чтобы узнать, что такое «число», нам нужно увидеть, что делает подпрограмма display ().

Анализируя сегмент кода, вы могли понять, что «число» используется для извлечения данных. Итак, «число» — это временная переменная, используемая для хранения данных в подпрограмме отображения. Каждая извлеченная цифра проходит через подпрограмму под названием «маска». Эта подпрограмма «маски» на самом деле является LUT (поисковой таблицей), которая выбирает точный семисегментный шаблон отображения для соответствующей цифры.Подпрограмма «маски» приведена ниже.

Краткое содержание проекта

Я предпочитаю, чтобы вы сейчас подробно рассмотрели принципиальную схему. Микроконтроллер получает аналоговый сигнал через вывод AN0 PIC16F73. Встроенный АЦП PIC16F73 преобразует аналоговый вход в его цифровое значение. К этим цифровым данным применяется дробное преобразование с использованием уравнения, и данные преобразуются в милливольты. Каждая цифра извлекается одна за другой с помощью подпрограммы void display (). Извлеченная цифра сопоставляется, и соответствующий шаблон из семи сегментов выбирается из LUT, записанного внутри подпрограммы маски.Затем данные из LUT передаются на шину данных мультиплексированного 7-сегментного дисплея с использованием контактов 21–28 PIC16F73. Разрешающие контакты подключаются к микроконтроллеру к контактам 11, 12, 13 и 14. Наконец, разные данные отправляются на разные сегментные дисплеи путем попеременного переключения разрешающих контактов в течение 10 мс. Таким образом, наши глаза видят только 4-значное число. Итак, вот наш полный проект.

Исходный код

Мы предоставили полный исходный код этого проекта, цифрового вольтметра с микроконтроллером PIC для бесплатной загрузки.Вы можете скачать код по ссылке ниже.

Цифровой вольтметр — Проект [Исходный код]

Примечание: — Если у вас есть сомнения по поводу этого проекта, не стесняйтесь задавать свои вопросы в разделе комментариев. Мы будем рады Вам помочь.

Часы вольтметра

: 5 ступеней (с изображениями)

Схема на рис. 1. показывает четыре основные части схемы. Посмотреть большую версию можно здесь

Питание и резервное питание

Control

Синхронизация

Выход

Питание осуществляется от источника питания 12 В через регулятор 5 В RG1.Диод D5 предотвращает подачу питания на резервные батареи. Пока питание включено и переключатель дисплея включен, дисплеи включены. Если питание отключено, D4 не позволяет резервным батареям держать дисплеи включенными. Затем D5 позволит резервным батареям поддерживать питание микроконтроллера.

Управление осуществляется через микроконтроллер Pic 16F628A, см. Кодовую страницу для получения полной информации.

При первом включении часов на выходах ШИМ по умолчанию будет установлено около 50% максимального выходного сигнала.Сначала вам нужно будет отрегулировать шкалу всех трех метров. Это делается с помощью переключателя «Регулировка шкалы». В этом режиме будет запитан только настраиваемый счетчик.
Первая кнопка «Выбор часов / счетчика» (также используется для увеличения часов в режиме часов) используется для выбора счетчика, который необходимо настроить.

Вторая кнопка (также используется для увеличения минут в режиме часов) используется для уменьшения полной шкалы измерителя с питанием.

Третья кнопка (также используется для сброса секунд в режиме часов) используется для увеличения полной шкалы измерителя с питанием.

Цель состоит в том, чтобы переместить все три метра в точную полную шкалу. По завершении выключите переключатель настройки шкалы, чтобы вернуться в нормальный режим часов, в это время настройки будут сохранены в энергонезависимой памяти.

Также необходимо установить время. Время регулируется с помощью трех кнопок.

Кнопка «час» увеличивает текущее время на один час.

Кнопка минут увеличивает текущее время на одну минуту.

Вторая кнопка сбрасывает секунды.

После установки времени и нажатия переключателя «Sync» время сравнивается с 30-секундными импульсами Master Clock на нуле и 30 секундах. Если часы не синхронизированы, секунды корректируются на чипе, а секундная стрелка перемещается, чтобы показать точное время. В режиме «Display Off» часы также синхронизируются, но только на 30-секундном импульсе.

Синхронизация от моих главных часов через транзисторный импульсный инвертор и таймера 555 через переключатель Sync On / Off.

Выход на три измерителя — ШИМ и осуществляется через драйверы транзисторов, поэтому можно использовать множество различных вольтметров.

В зависимости от ваших измерителей R6,7 и 8 можно изменить на более низкое значение, если вы не можете получить отклонение на полную шкалу, или на более высокие значения, если ваши измерители чрезмерно загружены.

На рис. 2. показана макетная плата для основного управления и питания.

Рис. 3. показывает схему платы веро для драйверов транзисторных вольтметров.

На рис. 4. показана компоновка платы vero для транзисторного импульсного инвертора для тактовой синхронизации и триггера звукового сигнала.

рис. 5. показывает плату таймера 55, которая преобразует синхроимпульсы из моих основных часов

Проекты — схемотехники.simplesite.com

проектов — circuithackers.simplesite.com

DS18S20 Двойной измеритель температуры с использованием микроконтроллера pic
PIC16F84A LED мигающий код и имитация Proteus
USocket — USB-управляемый разъем с PIC18F4550
NOPPP, Программист PIC без деталей, использующий PIC16F83
Проект регистратора данных для начинающих, использующий Микроконтроллер PIC12F683
MCP4921 12-битный ЦАП, интерфейс с микроконтроллером PIC16F877 через SPI Connectivity
Схема цифрового будильника с использованием микроконтроллера pic
Диммер дистанционного управления с использованием микроконтроллера pic
PlayPIC Учебная плата для микроконтроллера PIC16F84A
Как связать GPS с микроконтроллером PIC18F4550
Создайте свой собственный ЖК-контроллер USB, используя PIC18F2550
Интерфейс Proteus с Matlab
Магнитометр с использованием PIC16F688
Xbee Беспроводное сервоуправление с использованием PIC18LF4520
с использованием микроконтроллера pic
Большой танцующий робот с использованием микроконтроллера PIC16f877A
Build DDS VFO, управляемый PIC, от 0 до 6 МГц с использованием микроконтроллера pic
Построение цифрового тахометра / счетчика оборотов с использованием PIC18F452
dsPIC30F2012 макет
50 МГц 7-сегментный частотомер с использованием PIC16F877A
Простой программатор PIC JDM с использованием микроконтроллера PIC16f84A
Простое ручное управление шаговыми двигателями без ПОС или ПК
Mini GSM-локализатор без GPS с использованием микроконтроллера pic
Программатор F84 с использованием микроконтроллера pic
Супер-простой карманный mp3-плеер с использованием PIC16LF877A
PIC16F688 макетный модуль для быстрого прототипирования
Схема программатора pic на основе AN589.с использованием микроконтроллера pic
PIC12F675 Код мигания светодиода и имитация Proteus
Power Pic RGB с контролем напряжения с использованием микроконтроллера PIC12F675
PIC12F675 в качестве триггера
Создайте свой собственный детектор беспроводной сети, используя PIC12F629
LED Контроллер Infinity Mirror, 32 светодиода, несколько шаблонов с использованием PIC12F675
PIC12F629 Десульфатор свинцово-кислотной батареи
с использованием PIC18F2550
Как сделать управляемый компьютером проект робота с использованием PIC16F877A? с использованием микроконтроллера pic
Последовательный ЖК-модуль с использованием PIC16F88
Новый многофункциональный блок питания для моей встраиваемой лаборатории с использованием PIC16F689
Взаимодействие датчика влажности и температуры DHT11 с PIC16F877A с помощью микроконтроллера pic
Реле переключения с использованием микроконтроллера pic-
сервопривод Hobby с микроконтроллером PIC18F2455
PIC32MX: интерфейс с флэш-картой Secure Digital (SD)
IRK! Инфракрасная USB-клавиатура с дистанционным управлением без клавиш с использованием PIC18F2550
Автоматическое управление уличным освещением с помощью микроконтроллера pic
PIC16F877 ЖК-код и моделирование Proteus
Как интерпретировать направление вращение от цифрового поворотного переключателя с PIC с использованием PIC16F877A
Частотный детектор с использованием процессора PIC 12F683
CS2200 Знакомство с системами и сетями с использованием микроконтроллера pic,
How для взаимодействия RFID с микроконтроллером PIC18F4550
О датчике температуры с использованием микроконтроллера pic
ПАРОВОЙ ГЕНЕРАТОР с использованием PIC16F873
Последовательный ЖК-библиотека с использованием PIC16C84
Программируемое соединение жесткости с использованием микроконтроллера pic
Красный свет для астрономических наблюдений с использованием PIC12F683
Под землей генератор локатора для Radiodetection с использованием PIC16F628
Взаимодействие с картой Secure Digital (SD) с помощью микроконтроллера pic
Chromation Systems Светодиодная трубка RGB
Driving пьезо-динамик с PIC с использованием микроконтроллера pic,
Life Size Operation Game с использованием микроконтроллера PIC16F877
Частотомер 50 МГц, измеритель напряжения и индикатор SWR / PWR с использованием PIC16C71
Ir Light Dimmer v.1 регулировка освещения с помощью пульта дистанционного управления с помощью PIC12F629
Enhanced 5/2-дневный программатор центрального отопления с последовательным компьютерным интерфейсом с использованием PIC16F628A
Logic Probe Plus с использованием PIC12F683
PIC Проект зуммера викторины быстрого нажатия пальцев на основе микроконтроллера
Программирование PICKit3 с помощью MPLABX
Таймер обратного отсчета PIC с использованием PIC16f84a
Как для реализации счетчика автономной работы в PIC16F84A с использованием семисегментного дисплея
Программирование микросхемы Picaxe 08m
Как запрограммировать микроконтроллер PIC и прочитать кодировщик
PIC16F877 код счетчика вверх-вниз и имитация Proteus
Как работать со встроенными аналоговыми компараторами PIC18F4550
Интерфейс ЖК-дисплея с микроконтроллером PIC: руководство для начинающих с использованием микроконтроллера pic
Преобразование фрезерного станка Proxxon MF70 в ЧПУ — 4 с использованием PIC24FJ64GB002
Shrieker с использованием микроконтроллера PIC16F676
2.5 Счетчик частоты ГГц с использованием кода PIC16F870
PIC16F84A timer0 и моделирования Proteus
Night Light Saver V3.2 с использованием PIC12C508
Как для взаимодействия шагового двигателя с микроконтроллером PIC18F4550
Дистанционное управление своими руками на основе PIC16F628
Плата «Ready for PIC» MikroElektronika взаимодействует с «Processing» с помощью микроконтроллера pic
Светодиодный индикатор LYT: светодиод, микроконтроллер PIC и код скользящего среднего
Zeus: активируйте вашу камеру с помощью молнии с помощью микроконтроллера pic
Цифровой вольтметр (DVM) с использованием PIC16F688
Автоматическое управление яркостью уличного освещения с помощью микроконтроллера pic
00 до 99 минут с использованием микроконтроллера PIC16F628A
Video Clock Superimposer с использованием PIC16C711
Сетевое зарядное устройство — планы с использованием PIC16F676
Клавиатура сканирование и сопряжение с микроконтроллером PIC16f877
Сопряжение ЖК-дисплея 16 × 2 с 8051 Схемы контактов
PIC16F877 i2c и имитация Proteus
Светодиод Прототип светлячков с использованием микроконтроллера PIC12f683
Самодельная трубка Scope Clock DG7 и PIC16F876
Взаимодействие PIC12F675 с кодом DS1307 (RTC) и имитацией Proteus
ЭКГ на вашем ноутбуке с использованием микроконтроллера PIC16F876
Синтезатор VFO на основе DDS / PLL с использованием PIC16F876
Последовательная связь с микроконтроллером Pic-Matlab
Aurora 9 бар — Сущность Авроры с использованием PIC24F08KA101
Локализатор с модулем SIM908 с использованием PIC18LF6722
Макетная плата PICMAN с использованием PIC18LF4553
Как для использования EQ PIC Development Board Video
CNC Controller Motion Schematics (Rev.D) с помощью микроконтроллеров pic
Взаимодействие PIC16F84A с кодом DS1307 (RTC) и имитацией Proteus
Echo Mp3 DIY Audio player с использованием PIC18F46K20
Как для создания пользовательских символов на ЖК-дисплее 16 × 2 с использованием PIC18F4550
Звуковой проигрыватель PIC (преобразователь PCM в PWM) с использованием PIC18F1320
PicPOV — Постоянное зрение с помощью PIC18F1220
Mini плата проекта для микроконтроллеров серии PIC12F
Коды RC5 / RC6 на ЖК-дисплее с использованием PIC16F648A
Последовательный адресный драйвер RGB PWM LED с использованием PIC16F628A
Влажность и измерения температуры с помощью датчиков Sensirion SHT1x / SHT7x с использованием микропроцессоров PIC18F2550 (Часть 1)
USB и PIC 16C745 и 18F2455
Код UART PIC16F877 и моделирование Proteus
A PIC16F84A Будильник
Медальон: Круглая светодиодная анимация PIC16F628A
2-канальный ИК-релейный контроллер для PIC10F200
Представляем Easy Pulse: фотоплетизмографию своими руками датчик для измерения пульса
3-канальный релейный ИК-контроллер с программируемым пользователем ИК Команды для PIC12F629
OBD-II ELM327 совместимый адаптер AllPro с использованием PIC18F2455
Сопряжение ЖК-дисплея 16X2 с микроконтроллером PIC
IK3OIL 16F84 Файлы счетчика частоты PIC
Проект Dspic-Servo с использованием микроконтроллера PIC30F4012
Генератор тактовых импульсов 1 Гц с использованием PIC12F675
PIC’ing MAX3100: добавление USB к микроконтроллеру PIC Использование MAX3100 UART с использованием микроконтроллера pic
Обновленная демонстрация USB PIC 18F4550 Board Video
Mini AV Test Box с использованием микроконтроллера pic
Rs 232 плата управления реле с использованием интерфейса клавиатуры PIC16F84A
AT V1.04 с использованием PIC16F84
SOLAR TRACKER-1 с использованием микроконтроллера PIC12F629
POV Рождественская елка с микроконтроллером PIC12F689
PIC16F628 ШИМ-контроллер с 4 светодиодами RGB
Контроллер температуры PIC16F84A
Интерфейсное реле с Микроконтроллер PIC
Как подключить клавиатуру к PIC12F675
Как для использования вывода PIC16F84A в качестве входа (имитация Code + Proteus)
2-проводной ЖК-интерфейс с использованием PIC16C84
pic12f683 Программируемый светодиод на базе микроконтроллера
VGA отображение с использованием микроконтроллера PIC18F452
PIC16F84A Код i2c (битовый удар) и имитация Proteus
Создание простого переключателя хлопка с использованием PIC12F683
USB цифровой расширитель ввода / вывода GPIO с использованием микроконтроллера pic
Water Wave / Tide / Level Meter 2.0 с использованием PIC16F88
4 СИГНАЛИЗАЦИЯ ТРЕВОГИ с использованием PIC12F629
Чтение Контроллер Nintendo 64 с микроконтроллером PIC
Влажность и измерения температуры датчиками SHT1x / SHT7x компании Sensirion (часть 1) с использованием микроконтроллера pic
MRNet — Проводной модуль кабины (версия A) с использованием микроконтроллера pic
Недорогой регистратор данных температуры с использованием PIC и обработки с использованием PIC12F1822
Простой анализатор спектра с использованием dsPIC30F4011
Capacitance Meter MkII с использованием PIC12F629
RGB REMOTE (pinguino + web + linksys) с использованием микроконтроллера PIC18F2550
Светодиодные двоичные часы с использованием микроконтроллера PIC16F628A
Создание собственного простого лазерного проектора с использованием микроконтроллера Microchip PIC12F683
Aurora 48–48 RGB LED Sequencer с использованием PIC24FV16KA304
Simple Программатор PIC с 3 резисторами
Mini F1 Race Track Grid Start Lights с использованием кода интерфейса PIC12F627A
PIC16F84A LCD (в 8-битном режиме) + имитация Proteus
Simple ВЧ / СВЧ частотомер с использованием PIC16F876A
ЖК-модуль Управление по ИК-каналу с использованием PIC16F690
Связь Arduino с PIC с использованием PIC18LF4520
Pic-Plot2 Конвертер GPIB в USB с использованием PIC16F628
Amicus18: платформа в стиле Arduino для вентиляторов PIC с использованием PIC18F25K20
Передача и прием инфракрасных сигналов через последовательный порт вашего ПК с использованием PIC12F508
Контроллер светофора с использованием микроконтроллера pic
PIC16F84A простой калькулятор на основе кода (код + симуляция Proteus)
Схема электрических подсистем
НЛО круглый LED Chaser с регулировкой скорости для PIC16F628A
Схемотехника и электроника с использованием микроконтроллера pic
с микроконтроллером PIC12F675
Невероятно Сделай сам iPhone Macro
PIC18F452 Светодиодный мигающий код и имитация Proteus
Лабораторный блокнот Джошуа Марчи с использованием микроконтроллера pic
The Trickster — USB-компьютерная розыгрыш с использованием PIC18F14K50
GPS REPEATER / SYSTEMS MONITOR с использованием PIC16F876
PIC12F675 PWM Code и Proteus Simulation
Andy Блокнот Robison’s Lab с микроконтроллером pic
F84 Миниатюрный контроллер реального времени
Плата проекта микроконтроллера PIC12F
Wooden Светодиодные часы с использованием микроконтроллера PIC16LF876A
Графический контроллер Daft Punk Table Replica с использованием PIC18f2550
Контроллер Joy Stick с использованием PIC12F629
Revised Версия коммутационной платы микроконтроллеров PIC12F
Портативное зарядное устройство для тяжелых условий эксплуатации для USB устройства (телефоны, iPad и т. д.) с использованием PIC12F683
Интерфейс карты памяти SD с использованием микроконтроллера pic
Датчик температуры LM75 с выходом на 7-сегментный дисплей с использованием PIC16F628
A игра с памятью с использованием микроконтроллера PIC16F84A
PIC12F675 i2c (bit banging) код и симуляция Proteus
Project Ryu Lagger Guitar Pedal Take 3 с использованием микроконтроллера pic
HC08 Fan Timer с использованием микроконтроллера pic
Twitter Watcher, #twatch с использованием микроконтроллера PIC18F67J60
Long Period Astable Timer с использованием PIC12F629
Компьютерный фонтан с подсветкой и микроконтроллером pic
Scalextric Контроллер запуска спортивных соревнований с использованием PIC16F627A
USB-вольтметр с использованием микроконтроллера pic
C-52EVB Контроллер робота
Крошечная система сигнализации GSM с использованием PIC16F84A
Как управлять светодиодом RGB с помощью трех выводов микроконтроллера.с использованием микроконтроллера pic
Minty JDM PIC Programmer с использованием микроконтроллера PIC18F4550
Как использовать регистр сдвига 74HC595 с AVR ATtiny13
Основы светодиодного матричного дисплея. Часть 1. Теория с использованием микроконтроллера pic
PIC12F675, внешний код прерывания и имитация Proteus
A Температурная сигнализация на основе PIC с использованием PIC16C84
Usbpicprog — Бесплатный программатор USB Microchip PIC с открытым исходным кодом (программное и аппаратное обеспечение) для Linux, Windows e MAC
Интерфейс PIC16F877 с кодом DS1307 (RTC) и моделированием Proteus
Другой генератор функций DIY с использованием клавиатуры PIC16F628
I2C с микроконтроллером PIC18F4550
Новинка Цифровые часы Earth Time (NET) в переработанном ретро-современном корпусе с использованием PIC16F627A
Электронный кодовый замок на основе PIC16f84
Лазерное шоу для бедняков на микроконтроллере PIC18F1220
Набор номера Сигнализация с использованием микроконтроллера PIC16F628
Преобразование фрезерного станка Proxxon MF70 в ЧПУ — 2 с использованием PIC18F4620
PIC16F628 ШИМ-контроллер с 4 светодиодами RGB с использованием микроконтроллера pic
Как принимать входные данные с микроконтроллера PIC18F4550
Расширение количество линий ввода / вывода с использованием Microchip MCP23008 с использованием микроконтроллера pic
Управление серводвигателем с помощью микроконтроллера PIC16f877 и MATLAB GUI
Светодиодный значок с именем «Постоянство зрения», использующий интерфейсное реле PIC16F88
с микроконтроллером PIC
LC измеритель с использованием микроконтроллера PIC16F628A
Сонар для визуализации изображений на основе PIC с использованием микроконтроллера PIC16F84
Миниатюрный ИК-пульт дистанционного управления с 3 переключателями для PIC10F200
PIC Стробоскоп с микроконтроллером PIC12F675
7-сегментный ASCII набор символов Таблица ASCII из 127 символов для 7-сегментных светодиодных или ЖК-дисплеев с использованием PIC16C84
FM RDS тюнер Модуль для мобильных приложений с использованием PIC18F46k20
Эксперименты с термистором с использованием PIC16F1937
Lift Counter с использованием микроконтроллера PIC12F629
LED флэшер с использованием микроконтроллера PIC16C84
Счетчик частоты с использованием микроконтроллера PIC16F877A
Тестер диодов и биполярных переходных транзисторов (BJT) на основе микроконтроллера с использованием PIC16F688
A Цифровой измеритель температуры с использованием датчика температуры LM35 с использованием преобразователя уровня PIC16F682
шт. Взаимодействие с камерой GameBoy с использованием микроконтроллера PIC18F4620
Схема часов реального времени с использованием Mircocontroller
PIC RGB Power Board с использованием микроконтроллера PIC12F629
Как к клавиатуре с PIC16F84A
PIC16F877 LCD интерфейсный код (в 4-битном режиме) и моделирование Proteus
Светодиодный ночник с датчиком температуры RGB с питанием от Arduino и PICaxe
Контроллер серводвигателя с использованием PIC12F629
Как к: USB-приемник дистанционного управления с использованием микроконтроллера pic
Универсальный заголовок программирования SOIC PIC с использованием PIC18F88
LED Chaser для PIC16F84A и PIC16F628A
Whac-a-Veggie с использованием микроконтроллера PIC18F4550
Таймер обратного отсчета 0-9999 секунд с использованием микроконтроллера PIC12F683
ИЗМЕРЕНИЕ ЧСС С ПОМОЩЬЮ ФОТОЛЕТИЗМОГРАФИЧЕСКОГО КАРДИОТАХОМЕТРА с использованием микроконтроллера pic
Создание двоичных часов с использованием микроконтроллера PIC
Электронный Измеритель расстояния с использованием микроконтроллера pic
Microchip PIC16F877 Microcontrolle
Nike + iPod обратный инжиниринг (протокол тоже) с использованием микроконтроллера pic
Беспроводной управляемый диммер с использованием PIC12F629
Radio Button Switch Control с помощью PIC12F629
The Плата проекта PIC Elmer 160 с использованием PIC16F628
Single Pic Micro single shot bi стабильного реле
USB-датчик температуры EnvStick с использованием PIC12F683
PIC16F84A Программный код UART на основе прерываний и имитация Proteus
Minidot 2 — Holoclock с использованием микроконтроллера PIC16F88
PIC16f877 на основе проекта простого калькулятора
проектирование и электроника с использованием микроконтроллера pic
Цифровой вольтметр (0-50 В) с использованием микроконтроллера PIC
8-канальный PWM LED Chaser для PIC16F628A и PIC16F88
IO Контроллер с последовательным портом CLI с использованием PIC16F627A
Как подключить внешнюю EEPROM 24LC64 I2C к PIC Микроконтроллер
Treslie — 3-фазная акустическая система для эмуляции Лесли с использованием PIC18F26K20
PIC16F84 Основы
Цвет Globe с использованием микроконтроллера PIC16F688
Naked Clock с использованием микроконтроллера PIC16F877
The IDE Project
Программируемый цифровой переключатель таймера с использованием PIC16F628A
24-канальный светодиодный контроллер с подключением через USB, до 1 А на канал при использовании PIC18F4550
Создание робота Mongoose Mechatronics: часть 1, шасси и коробка передач с использованием PIC18F2525
GTP USB PIC PROGRAMMER (с открытым исходным кодом) с использованием PIC18F252
A простой программатор для микроконтроллеров PIC
Как управлять светодиодной матрицей дисплея с помощью PIC16F88
Universal Driver & Dev Board с помощью PIC16F
A PIC Serial LCD Project
Недорогой интерфейс ЖК-модуля с дополнительной светодиодной подсветкой с использованием PIC18F452
PIC Projects с использованием микроконтроллера pic
2-Wire Интерфейс клавиатуры Использование таймера 555 с использованием микроконтроллера pic
Взаимодействие PIC12F675 с (на основе i2c) 24LC64 EEPROM (код + имитация Proteus)
Внутрисхемный загрузчик PIC с использованием микроконтроллера PIC18F458
Spooky Led Lamp с микроконтроллером PIC12F675
Встроенный Контроллер Linux с использованием микроконтроллера pic
Дешевый программатор PIC с использованием микроконтроллера PIC16F84
MUSIC BOX с использованием микроконтроллера PIC12F629
Low Стоимость интерфейса модуля OLED с использованием PIC18F452
Small Virtual Wall для iRobot Roomba с использованием PIC12F629
ШИМ-драйвер RGB LED для светодиодов высокой мощности 350 мА с использованием PIC12F629
Как сделать бесконтактный цифровой тахометр с использованием метода отражения ИК-света с использованием PIC18F2550
Motion обнаружение сигнала тревоги с использованием модуля датчика PIR с PIC12F635
поворотного фотографического оборудования с использованием PIC16F84A
Создание цифрового измерителя емкости с использованием PIC16F628A
Dual 4-значный семисегментный светодиодный дисплей с интерфейсом SPI с использованием PIC12F
LDR на основе следящего за линией автомобиля-робота с использованием Микроконтроллер PIC
picLink RS232 недорогой контроллер разработки с АЦП с использованием PIC16F628A
Пульсирующая наклейка с логотипом Apple с микроконтроллером PIC10F206
PIC Схема ИБП / прошивка / макет печатной платы
Многофункциональный контроллер светодиодов RGB с использованием PIC12F675
Как отображать пользовательские символы на ЖК-дисплее с помощью PIC16F877
8 × 8 Светодиодная матрица мультиплексированного бесконечного зеркала с использованием микроконтроллера PIC18F1320
HAPPY BIRTHDAY с использованием микроконтроллера PIC12F629
Взаимодействие внутренней EEPROM с микроконтроллером PIC
PIC Совет по оценке / разработке Реализация с использованием микроконтроллера pic
PIC PROGRAMMER MkV с использованием PIC12F629
Candle Simulator с использованием микроконтроллера PIC12F675
PIC12F675 Код timer0 и имитация Proteus
Экспериментальная доска для улучшенного среднего уровня Микроконтроллеры PIC (PIC16F1827 и PIC16F1847)
Взаимодействие с Energy Detective с помощью микроконтроллера pic
Интерфейс PIC16F877 (на основе i2c) 24LC64 EEPROM (имитация кода + Proteus)
Измеритель / счетчик частоты 60 МГц с использованием микроконтроллера pic
PIC и программатор EEPROM
0-5V LCD вольтметр с использованием PIC16F877A
An Arduino мне тоже нравится для PIC16F873A
Последовательный ЖК-терминал с использованием PIC16F84
Простейший Регистратор данных температуры с использованием PIC12F683
АДАПТЕР С ТАЙМОМ РАЗРЯДА с использованием PIC16F628
Программатор последовательного порта для PIC16F87X
Home Автоматизация и безопасность с помощью пульта дистанционного управления GSM
Простой микроваттметр «сделай сам» на 50 МГц с использованием PIC16C84
Как подключить ЖК-дисплей 16 × 2 в 4-битном режиме к PIC18F4550
PIC18F452 Код UART и моделирование Proteus
Микрочип pic16f877 для интерфейса USB FTDI
Анализатор спектра звука с использованием PIC18F4550
Изготовление Цифровые часы с использованием PIC16F628A
Lab Notebook Августа с использованием микроконтроллера pic
Представляем микроконтроллерную плату BOLT PIC18F2550 с использованием микроконтроллера pic
PIC12F675 code1 и моделирование Proteus
Отображение текст на ЖК-дисплее через интерфейс с микроконтроллером PIC16F877 в 4-битном режиме
Цифровой термометр с автоматическим сохранение файла журнала в Excel микроконтроллером Pic
Как работать с внешними (аппаратными) прерываниями PIC18F4550
12F675 Урок 5: Регистратор данных температуры с использованием PIC EEPROM.с использованием микроконтроллера pic
Клавиатура с кнопками MIDI Chord с использованием PIC18f4620, часть 1
PIC12F675 на основе простого калькулятора (код + имитация Proteus)
Краткий обзор Allegro ACS712 current датчик с использованием PIC16F1847 (часть 2)
Проект ультразвукового дальномера PIC с использованием Семисегментный дисплей и PIC micro.
Взаимодействие PIC16F84A с (на базе i2c) 24LC64 EEPROM (код + имитация Proteus)
Как связать серводвигатель с PIC18F4550
Pingbot — Micro RC Rechargable Musical Robot Pal с помощью PICAXE
Navigation Освещение для моделей для PIC12F629
Ir On-Off с использованием микроконтроллера PIC12F629
Индикатор уровня воды и контроллер с использованием микроконтроллера PIC
Сверхлегкий использование 64-контактного TQFP PIC18F6620 с использованием TQFP-to-DIP PCB от VOTI
Интерфейс мыши и связь с использованием PIC16F877
4-значный счетчик вверх / вниз с предустановкой, сбросом, удержанием и выходом переполнения с использованием PIC16F88
с использованием микроконтроллера PIC и датчика температуры LM35. Насос с использованием микроконтроллера PIC16F687
Схема и C-код для вольтметра PIC LCD 0-5V.с использованием микроконтроллера pic
Led Display Boards InBulk с использованием микроконтроллера pic
USB IO Board PIC18F2455 / PIC18F2550 с использованием микроконтроллера pic
eDrum — Запуск конвертера MIDI с использованием PIC16F877
Quick Key Adapter, 10-кнопочная HID-клавиатура с использованием PIC18F14K50
Управляемые цифровые часы на основе PIC16F877 с ЖК-дисплеем (имитация кода + Proteus)
Индукционный нагреватель с микроконтроллером CKM005
Simple Проект на мигание светодиода микроконтроллером PIC 16 с использованием pic Микроконтроллер
The Ultra-QP An Ultrasound QSO Party Развлекательная и обучающая установка!
5-ти транзисторный программатор PIC * Схема добавлена к шагу 9!
PIC Таймер микроконтроллера Video Project
USB Программист PIC: PICKit2 usong pic микроконтроллер
Таймер темной комнаты с использованием микроконтроллера PIC16F84
Разработка контроллера двигателя PID с использованием PIC16F876
Как для управления точечно-матричным светодиодным дисплеем.с использованием микроконтроллера pic
Простой переходник USB-RS232 на pic18f2455
Talking Breathalyzer Mark II с использованием PIC18F1220
одноосевой Комплект для сборки солнечного трекера с управлением от PIC
Голосовой дозвонщик GSM с автоматическим управлением с использованием PIC18F46K20-I / PT
с использованием PIC18F452
Изолированный RS232C для контроллера шагового двигателя PIC16F84
с использованием PIC16C84
Teddy многоцветный ночник с использованием микроконтроллера PIC16F84A
Цифровые часы DCF77 с ЖК-дисплеем и гонгом с использованием PIC16F628A
Как настроить EUSART в PIC18F4550
Dual программируемый кодовый замок клавиатуры с использованием PIC18F452
LED-Guided Piano Instruction с использованием микроконтроллера pic
Создайте свое мигающее сообщение на PIC16F877A с помощью ассемблера
Mood ваза с микроконтроллером PIC12F683
Как начать работу с микроконтроллерами проекты с использованием микроконтроллера PIC12F629
Оценочная плата PIC16F84
Прототип: Логический анализатор Openbench Logic Sniffer с использованием микроконтроллера pic
PIC18F452 к ПК USB 2.0 интерфейс с FT245BM
Quick & Easy RGB-LED Tester с микроконтроллером PIC16F627
GPS в регистратор данных SD-карты с использованием микроконтроллера PIC16F819
Терминал простой отладки с использованием PIC16F84
PIC 16F917 Интерфейс гироскопа
Whistle Key Finder с использованием PIC12F629
Универсальный приемопередатчик RC5 / RC6 с использованием PIC16F628
Make ваш собственный программатор PIC с использованием PIC12C508
Определите емкость, измерив время зарядки, используя PIC16F688
Программатор PIC для визитных карточек с использованием микроконтроллера PIC12F629
Как управлять множеством светодиодов с помощью микроконтроллера PIC12F
Annoy — крошечный интеллектуальный зуммер с использованием универсального инфракрасного приемника PIC10F202
с использованием PIC16F84 и PIC12C508
Mars Clock с использованием микроконтроллера PIC16F877A
make Ваш собственный носимый светодиодный дисплей с использованием микроконтроллера pic
Недорогой программатор ICSP PIC с использованием PIC16F648A
Фонтан с подсветкой, управляемый компьютером
What PIC Microcontroller
Цифровой термометр или поговорите I2C с вашим микроконтроллером atmel, используя микроконтроллер pic
Генератор функций с использованием микроконтроллера PIC16F870
Лабораторная работа 3: Четырехбитный двоичный счетчик с использованием PIC16F688
LED Сердечная ШИМ-затухание с использованием PIC18F252
Solar Recorder с использованием микроконтроллера PIC18F458
Smart Button с использованием микроконтроллера PIC10F
LED Модуль отладки микроконтроллера с использованием PIC18F4420
Как выбрать микроконтроллер с использованием микроконтроллера PIC16C84
Рождественская открытка со встроенной ретро-видеоигрой менее чем за 10 долларов
F1 Gantry Race Start Lights с использованием PIC16F684
10-минутный сшиваемый пульт iPod с использованием микроконтроллера PIC10F222
«Почти нет деталей», 12/24 часа светодиодных часов с использованием микроконтроллера pic
Код компаратора PIC12F675 и моделирование Proteus
Интерфейс Точечно-матричный светодиодный дисплей с микроконтроллером PIC
4-канальный драйвер DMX512 для PIC16F1823
Как использовать таймеры в микроконтроллере PIC18F4550
Аналоговый в цифровой преобразователь с использованием микроконтроллера PIC16f877A — Руководство для начинающих с использованием микроконтроллера pic
Будильник с использованием PIC16F74 микроконтроллер
8049 Spy с использованием микроконтроллера pic
Leon’s Мини-генератор случайных чисел (mRNG) с использованием микроконтроллера pic
Звуковая дорожка с использованием микроконтроллера PIC16F688
Светодиодные кубики с активированным движением с использованием PIC16F688
Seven Мультиплексирование сегментов с использованием микроконтроллера PIC18F4550
OSOMCOM POCSAG BTS с использованием микроконтроллера pic
Интерфейс DS1307 часов реального времени с PIC16f877
Reverse Разработка для эмуляции картриджей с чернилами для принтера Epson с использованием PIC18F
PIC-2 USB BURNER с использованием PIC18F2550
Bicycle Persistence of Vision Light Display с использованием PIC16F84
Closed-Caption Декодер с использованием PIC16C84
Взаимодействие Android с микроконтроллером pic через Bluetooth
Генератор аварийных сообщений с использованием PIC16F690
10 МГц Генератор синусоидальных / прямоугольных функций DDS на базе AD9835 с использованием цифрового сигнала на базе PIC16F628
PIC12F675. часы с ЖК-дисплеем (код + имитация Proteus)
Хронограф для Air Cannon с использованием микроконтроллера PIC16F628A
Драйвер шагового двигателя USB с использованием микроконтроллера pic
A 12-часовой / 24-часовой светодиодные часы с управлением дисплеем с помощью микроконтроллера PIC16F628A
Поворотный номеронабиратель PIC-интерфейс с использованием PIC16F877
Робот 1: «Маленький Джимми» на основе PICAXE-18M2
Tiny Пульт дистанционного управления iRobot Roomba с микрочипом PIC12F629
— пусть мой робот увидит! с использованием микроконтроллера pic
Внедрение USB в микроконтроллер: IgorPlug-USB (AVR) с использованием микроконтроллера pic
Изготовление «платы расширения ЖК-дисплея» для PIC18F4520 с использованием микроконтроллера pic
Измерения влажности и температуры с помощью датчиков Sensirion SHT1x / SHT7x (часть 218F2550) )
UFO Round LED Chaser Kit для PIC16F628A
Данные ведение журнала с помощью EEPROM
САМАЯ ПРОСТАЯ В МИРЕ ПРОГРАММА с использованием PIC12F629
Рис. Генератор цвета RGB с использованием беспроводного мультиметра PIC12F629
с использованием микроконтроллера PIC18F452
Светодиоды синхронизируются с музыкой (с фотографиями моего потрясающего компьютерного корпуса)
PIC16F84A внутренний код EEPROM и моделирование Proteus
Как адаптировать контроллер клона NES к bluetooth с помощью PIC12F675
Макетная плата с микроконтроллером dsPIC30F2012
DMX-512 Плата управления светодиодной подсветкой RGB с использованием PIC16F688
Прокрутка текста на ЖК-дисплее с помощью микроконтроллера PIC
Преобразование сигнала TTL в RS232
A Домашний термометр для дома и гигрометр с использованием PIC16F688
6-значное светодиодное 7-сегментное мультиплексирование с использованием PIC16F627A
Часы реального времени с использованием микроконтроллера PIC16F88
Светодиод Взаимодействие с микроконтроллером PIC: встроенная программа на C со схемой с использованием микроконтроллера pic
Автомобильный монитор напряжения с использованием PIC12F683
Пульт дистанционного управления RC5 с помощью PIC12F629
Импульсный Детектор Hubby с микроконтроллером PIC12f683
Система контроля нагрева с использованием микроконтроллера pic
A Дешевый ультразвуковой дальномер
RF Проект «Модемная робототехника» с использованием микроконтроллера PIC16F84
PIC16F877, код секундомера и симуляция Proteus
Обнаружение объекта, управляемого мобильным телефоном с Android, Bluetooth-робот с использованием микроконтроллера PIC 16F877A
Часы-термостат DCF77 с использованием PIC16F648A
Как записать или запрограммировать микроконтроллер PIC?
Как создать собственный PIC-программатор с использованием PIC12C50x
20 LED BADGE с использованием микроконтроллера PIC12F629
Building Программатор / отладчик PIC Inchworm ICD2 с использованием PIC16F877
Как сделать Clap-Clap on / Clap-Clap Выключите цепь выключателя! с использованием PIC10F222
PIC16F88 Delorme Tripmate GPS Logger
EMDP1 — Расширяемый программатор нескольких устройств 1 (Rev.C) с использованием микроконтроллера pic
True USB GQ-4X Programmer с использованием Микроконтроллер pic
Очень точный LC-метр на основе PIC16F628A с использованием микроконтроллера pic
PIC16F877 Код АЦП и моделирование Proteus
RGB LED PWM Driver Автономный ШИМ-контроллер для светодиодов RGB с использованием PIC12F629
USB: — Контроллер двигателя постоянного тока с использованием PIC18F4550 (клавиатура)
PIC 16F877 / 16F874 Совет по развитию
USB И плата расширения GLCD для 8051SBC с использованием микроконтроллера pic
Автоматические железнодорожные ворота, управляемые PIC16F877A
Управление скоростью двигателя постоянного тока с помощью ШИМ с использованием PIC16F876
Обратный отсчет Таймер с использованием микроконтроллера PIC16F84
Регистратор температуры с использованием микроконтроллера PIC12F683
Как управлять светодиодом RGB с помощью PIC16F877A
Простой Цифровой вольтметр (DVM) с использованием PIC12F675 (имитация кода + Proteus)
Переключатель сервокамеры с использованием микроконтроллера PIC12F675
Создайте цифровой спиртовой уровень, используя акселерометр SCA610, используя PIC16F684
5 LED CUBE Controller для PIC16F688
Универсальный Последовательный инфракрасный приемник с использованием SD-карты PIC16F88
с компилятором CCS C с использованием микроконтроллера pic
ИК-бесконтактное управление двигателем с использованием PIC18F4520
Project о создании калькулятора с использованием PIC16F877 и Mikcro C Pro
Видеообзор мультимедийной платы расширения PIC32
Простые часы с использованием DS1307 и PIC16F877A
PIC12F675 программный код UART (bit banging) и моделирование Proteus
TechBot следит за линией робота с использованием PIC16F84
«One Chip Spinning RGB POV Display» с программным обеспечением преобразования с использованием PIC18f4680
Самый маленький в мире низкоскоростной USB-анализатор с использованием pic16f877
Serial Управляемый ШИМ-драйвер для светодиодов RGB на базе PIC12F629 ШИМ-контроллер для светодиодов RGB
Самодельный светодиодный дисплей температуры для ПК с использованием PIC16F876
Проект USB-регистратора данных с использованием микроконтроллера pic
PIC16F877 Development Board v.1,2
USB Демонстрация клавиатуры — Решения Crystal Free USB и mTouch ™ Sensing с использованием микроконтроллера pic
Двухразрядный счетчик вверх / вниз с использованием PIC16F628A
IRMimic ™ обучаемый ИК-передатчик дистанционного управления с использованием микроконтроллера pic
для анализаторов спектра с использованием пульта дистанционного управления PIC16F876A
управляемый светодиодный кристалл с использованием микроконтроллера PIC12F629
Контроллер движения LabVIEW с использованием микроконтроллера pic
RC Servo Switcher с использованием микроконтроллера pic
Frankenbear Synthamajig с использованием микроконтроллера PIC16F877
Lm35 с интерфейсом pic 16f877 через adc0808
01 / \ / atch с использованием микроконтроллера PIC16F913
Compact Плата микроконтроллера PIC18F1320
Код PIC16F877 timer1 и имитация Proteus
Disco Lights Project с использованием микроконтроллера pic
Alarm Модернизация часов с использованием PIC16F877
IKEA Mood-light Преобразование с использованием PIC12F683P
Mini PIC Dev Board с использованием PIC18F452
AquaCont — Управление аквариумом с использованием микроконтроллера pic
WEBSD с использованием микроконтроллера PIC24F
Программатор PIC с использованием микроконтроллера PIC16F84A
Tiny Загрузчик PIC с использованием микроконтроллера PIC16F
PWM Контроллер двигателя постоянного тока для PIC12F683
Анализатор спектра на основе PIC18F4550
In-Circuit отладчик, созданный Э.Э. Атанасиос Мелимопулос с использованием микроконтроллера PIC16F628
A простой дисплей, который использует POV для отображения сообщений в воздухе с помощью микроконтроллера PIC12F629
Точный таймер задержки для PIC16F628A
DTMF Декодер тонального сигнала с использованием микропроцессора Microchip PIC с использованием PIC12F683
Программатор PICMicro с «ElCheapo» с использованием PIC16F84
Wifi роботизированное транспортное средство, управляемое PIC16F628A
DS1820 Регулятор температуры с использованием PIC16F628
Введение в науку о микрочипах PIC14
Power Pic RGB с инфракрасным пультом дистанционного управления с использованием робота-следящего за линией PIC12F675
— Создайте его с нуля с использованием микроконтроллера pic
ШИМ-контроллер вентилятора с использованием микроконтроллера PIC12F675
Электронная машина для голосования с использованием микроконтроллера PIC
A модифицированная версия «Воздушного диплома», адаптированная для использования в велосипеде с микроконтроллером PIC12F629
A краткий обзор датчика тока Allegro ACS712 с использованием PIC16F1847 (Часть 1)
Полное введение в PIC — Сделайте Светодиодная вспышка видео
Stroop Game с использованием микроконтроллера PIC16F628
Universal Драйвер мощного светодиода — обновление прошивки с использованием платы проекта PIC16F1823
с использованием микроконтроллера PIC18F2550
Сопряжение 7-сегментного дисплея с микроконтроллером pic16f877
Напряжение монитор автомобильного аккумулятора и его системы зарядки PIC16F1827
48 Channel Mono / 16 Канальный светодиодный контроллер RGB с использованием микроконтроллера PIC18F2550
Kaossilator 2 hack: hands free (часть 1/2)
Подключение камеры к микроконтроллеру PIC через графический интерфейс Matlab
Mädchen Machen Technik с использованием микроконтроллера pic
12-значный рабочий знак с использованием PIC16F628
Драйвер шагового двигателя с использованием микроконтроллера PIC18F4550
Интерфейс Модуль GSM с микроконтроллером PIC
Доработанная версия цифрового измерителя температуры на основе LM35 с использованием PIC16F688
Схема B контроллера фотоэлектронного умножителя (PMT) с использованием pic-microcontrolleroard
Brushed Motor ESC с микроконтроллером PIC12F675
TTPSU — Блок питания для вертушек с двигателями переменного тока
Программа регулировки громкости микроконтроллера PIC (Proteus 8 Стимуляция)
Часы жесткого диска с использованием PIC16F628
Последовательный Проект ЖК-дисплея с использованием микроконтроллера PIC16F877A
Последовательный интерфейс PIC с использованием микроконтроллера PIC
Лабораторная работа 4: Взаимодействие с символьным ЖК-дисплеем с использованием PIC16F688
RGB Контроллер светодиодных лент Верхний привод светодиодов для PIC12F629
2-проводной интерфейс клавиатуры с использованием таймера 555 с использованием PIC16F628A
Gear Clock с использованием микроконтроллера PIC16F676
PIC-микроконтроллер C Видео о потоке инструментов
ХАРАКТЕРИСТИКА АККУМУЛЯТОРА с использованием PIC18F252
Скейтборд с микроконтроллером PIC и светодиодами
LEDactus с использованием микроконтроллера PIC18F1320
NJM2035 — HI-FI стерео кодировщик / мультиплексор с использованием микроконтроллера pic
PIC Библиотека видео PAL с использованием pic18f4620
Плата для разработки / тестирования PIC с использованием микроконтроллера PIC16F877
Таймер обратного отсчета с использованием микроконтроллера PIC16F690
Последовательный Регистратор данных с использованием кода интерфейса PIC16F688
PIC16F84A LCD (с использованием только 3 контактов) + имитация Proteus
Создайте цифровые часы с цифрами, парящими в воздухе, используя PIC16F84
Цифровой ваттметр, используя PIC16F876
Aurora mini 18 с использованием микроконтроллера PIC24FV16KA302
Вращающаяся сфера гранулированного потока с использованием микроконтроллера pic
Интеллектуальный контроллер вентилятора.Часть 1 — Схема с использованием микроконтроллера pic
Создание собственных цифровых часов с использованием PIC16F887
Universal Мощный светодиодный драйвер в корпусе для 3D-печати с использованием последовательного порта PIC16F1823
Bit-Banging Интерфейсы для PICMicro низкого и среднего уровня с использованием PIC16F84
Светодиодный матричный проект с использованием сдвигового регистра и pic16f628a micro
3x3x3 LED Cube с использованием микроконтроллера PIC16F690
Binary / bcd в 7-сегментный декодер для PIC16F627A
Светодиодная матрица 8 × 8 с использованием микроконтроллера PIC16F690
Сонарный дальномер с использованием микроконтроллера PIC16F88
Загрузчик для микроконтроллеров PIC 16F87x
Макетный модуль для PIC16F628A
Bluetooth Беспроводной измеритель напряжения на микроконтроллере PIC12F683
The Wooden Menace — Mighty Роботизированная рука с сервоприводом и микроконтроллером pic
Тест на наличие внутреннего генератора Слово калибровки для цифровых часов на базе PIC12F629
PIC16F877 с использованием ЖК-дисплея (код + имитация Proteus)
Клавиатура с кнопками MIDI Chord с использованием PIC18F4620, часть 3
3310 Nokia LCD & PIC12F683
My New MIDI Merger использует 10 MIPS за 1 фунт стерлингов.00 PIC микроконтроллер, использующий PIC18F4320
Плата «Ready for PIC» MikroElektronika разговаривает с «Processing» с использованием мигающего кода светодиода PIC16F887
PIC16F877 и моделирования Proteus
Схема программатора pic на основе AN589
Как для отображения текста на ЖК-дисплее 16 × 2 с помощью PIC18F4550
The One Chip Spinning Дисплей RGB POV с программным обеспечением для преобразования с использованием микроконтроллера PIC18f4680
Регистратор данных температуры с низким энергопотреблением с использованием PIC18F27J53
Использование ЖК-дисплея для графической анимации с помощью PIC16C84
Как отображать пользовательские символы на ЖК-дисплее с помощью PIC16F84A
Миниатюра Контроллер реального времени с использованием PIC16F84
Последовательный программатор PIC 16F84
Microdot — наручные часы со светодиодным рисунком на микроконтроллере PIC16F8
pic18f458 Микроконтроллер на основе Solar Recorder
Управляемая паролем раздвижная дверь с SMS-оповещением от микроконтроллера
Pic 16F676 Разъем для программирования ICSP для программатора PICkit 2
PIC12F675 Код сопряжения с ЖК-дисплеем и имитация Proteus
ПРИМЕНЕНИЕ МИКРОКОНТРОЛЛЕРА В АВТОМАТИЧЕСКОМ ОБНАРУЖЕНИИ ОТКРЫТИЯ ДВЕРИ И ЗАМЯТИЯ БУМАГИ с использованием микроконтроллера pic
PIC12F675 внутреннего кода EEPROM и Proteus имитация
ШИМ-драйвер RGB LED для светодиодов высокой мощности 350 мА V3 с использованием PIC12F629
Как использовать вывод PIC12F675 GPIO в качестве входа (имитация Code + Proteus) Управление светом настроения [/ jar]
Одночиповая светодиодная матрица 11 × 10.с использованием микроконтроллера pic
Мигающий светодиод с использованием микроконтроллера PIC со светодиодом Hi-Tech C
система сообщений на складном велосипедном колесе Strida с использованием интерфейса PIC12F675
TD-USB-01 с сенсорной платой мыши с использованием PIC18F2550
ИК-виджет Использование pic12f629
A дистанционно управляемая мощная светодиодная подсветка RGB с использованием PIC16F627A
Блок отображения времени для модуля GPS с использованием pic микроконтроллер
Electronic Die с микроконтроллером PIC16F84
Aurora 48 — 48 RGB LED Sequencer
Игра TIC TAC TOE с использованием PIC16F628
RGB LED Mood Light Автономный ШИМ-контроллер для светодиодов RGB с использованием PIC12F629
КОНТРОЛЛЕР TRACK ДЛЯ AWANA® GRAND PRIX с использованием PIC16F628
One Chip Video Poker с использованием микроконтроллера PIC16F628
Программатор всех изображений с использованием микроконтроллера 16F87X
PIC LICK-1 с использованием микроконтроллера PIC16F84
6-канальный DMX-передатчик на базе PIC18F
Драйвер ЧПУ с параллельным портом, 3 оси, оптоизолированные, униполярные шаговые двигатели с использованием микроконтроллера PIC16F876A
Однокристальный звуковой проигрыватель.
Завершено Печатная плата Lab & POV Визитная карточка с использованием микроконтроллера PIC12F508
Клавиатура с клавишами MIDI Chord с использованием PIC18F4620 часть 2
Простой в сборке и многофункциональный счетчик с 7 сегментами Светодиодный дисплей с использованием микроконтроллера PIC16F628
Беспроводной 10-канальный приемник с использованием PIC16F630
Использование фиксированного опорного напряжения (FVR) для аналого-цифрового преобразования в улучшенных микроконтроллерах PIC среднего уровня
USB Измеритель мощности RF 0-500 МГц с AD8307 с использованием микроконтроллера pic
Цифровые часы New Earth Time в переработанном ретро-современном корпусе с использованием PIC16F627A
PIC18F2550 Плата проекта с использованием микроконтроллера pic
Дешевая камера на шлеме с управлением от PIC использование Sony LANC (подходит для экстремальных видов спорта) с использованием PIC16F690
Интеллектуальное зарядное устройство NiCd / NiMH с использованием PIC16C711
Audio CRO с использованием микроконтроллера PIC12F675
A Автономный анемометр для регистрации данных
Адаптер для программирования микросхем PIC / AVR небольшого размера
Драйвер PWM для PIC12F683
Power MOSFET RGB LED PWM Driver для PIC12F683
LED Строб для PIC12F629
Микрочип PIC16F877 для интерфейса USB FTDI
PIC Light Chaser
Сервоконтроллер последовательного порта с использованием PIC16F84
Building Робот: управление двигателем
Плата разработки терминала PIC с 28 контактами
СЕТЬ ПЕРЕЗАГРУЗКА ОБОРУДОВАНИЯ с использованием PIC16F628
PIC Controlled Relay Driver с использованием микроконтроллера pic
pic12f675 Микроконтроллер 8-PIN PONG
2 Счетчик цифр с использованием микроконтроллера PIC12F629
с использованием микроконтроллера PIC16F688
Дисплей 15 × 7 с использованием микроконтроллера PIC16F628
Интерфейс с UART микроконтроллера PIC
Приемник канала сообщений трафика с использованием PIC18F8722
CSCI 255 Lab с использованием микроконтроллера pic
Дополнение микроконтроллер, использующий цифровые часы на базе PIC16F886
PIC16F84A с ЖК-дисплеем (Code + Proteus моделирование)
SKY WRITER с использованием микроконтроллера PIC12F629
Механически сканированный лазерный дисплей с использованием PIC17F877
A DCF77 Clock с интерфейсом RS232 с использованием PIC16F84
Выход из дома с использованием микроконтроллера PIC12F675
Line следящий за роботом с помощью PIC16F84
Отображение температуры и относительной влажности с адаптивное управление яркостью с помощью PIC12F683
RDS / RBDS декодер с дополнительным FM-стереоприемником с использованием PIC18F452
PURPIC, носимый клон PICkit2 с использованием программатора PIC12F508
A Модуль DDS на базе AD9835 с использованием PIC16F84
DATA LOGGER измеряет и сохраняет напряжение с помощью PIC16F876
Использование микроконтроллера PIC для управления сервоприводом Hobby
Pic-Plot2 Преобразователь GPIB в USB
Интерфейс TD-USB-02 с сенсорной панелью сенсорной панели и интерфейсом WinAmp с использованием PIC18F2550
Propeller Clock Светодиодные часы с механическим сканированием с использованием PIC16C84
8-канальный PWM LED Chaser для PIC16F628A
Audio анализатор спектра на PIC32 с использованием микроконтроллера pic
Ультра недорогой аккумулятор с солнечной батареей постоянное изображение на дисплее с использованием PIC10F206
3 светодиодных велосипедных фонаря для PIC10F200
КОФЕ POWER MANAGER с использованием PIC16F628
DTMF Phone Dialer с использованием PIC16F690
Stepper Контроллер двигателя с использованием pic16f628a
Лабораторный ноутбук Теджаса Кулкарни с использованием микроконтроллера pic
Взаимодействие микросхемы RTC DS1307 с микроконтроллером AVR
Частотомер Weeder с использованием PIC16F84
Простой преобразователь RS232 в логический уровень для микроконтроллера PIC
Метеостанция с микроконтроллером PIC18F452
JavaBot1 ……….. Линия следует за роботом
«Пушистый» — программист Scenix (и PIC)
MP3-плеер Echo с использованием PIC18LF452
Система разработки для микроконтроллеров PIC и AVR
PIC16F877 код внешнего прерывания и имитация Proteus
Программируемый ИК-пульт дистанционного управления с помощью PIC16LF877
PICADC — бесплатный «интеллектуальный» аналого-цифровой преобразователь на базе PIC с использованием сенсорного переключателя PIC16F84
и микроконтроллера PIC12F629
Последовательные ЖК-дисплеи, которые вы можете сделать самостоятельно, используя PIC12F683
PIC Микроконтроллеры: оборудование и соединения с использованием микроконтроллера pic-microcontroller
Схема цифровых часов с использованием микроконтроллера PIC16f628a Схема
WLoader — загрузчик приложений 16f877 с использованием микроконтроллера pic
ИК-повторитель дистанционного управления с использованием PIC12F629
PIC16F877 Код PWM (2 канала) и имитация Proteus
Взаимодействие внешней EEPROM с микроконтроллером PIC
Система управления на базе GSM с помощью микроконтроллера pic
Как для сопряжения ЖК-дисплея с микроконтроллером PIC18F4550
PlayPIC — Учебная плата для микроконтроллера PIC16F84A
PIC16F877 внутренний код EEPROM и имитация Proteus
DIY MIDI-контроллеры с использованием микроконтроллеров PIC и Basic Stamps с использованием микроконтроллера pic
Aurora 9 bar — The Essence of Aurora с использованием микроконтроллера PIC24F08KA
CITROEN Saxo Vehicle Touch Sensitive переключатели с использованием PIC16F84A
БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ для автопилота Raymarine ST4000 с использованием PIC16F628
Цифровой будильник с микроконтроллером PIC16F877
Рулон и приложения датчика температуры с использованием PIC18F2550
Генератор вращающейся звездочки с использованием PIC16F84
Введение в PIC32 с использованием микроконтроллера pic
простой код Joule Thief
PIC16F84A PWM и моделирование Proteus
Quozl’s Будильник с использованием PIC16F877
18-контактная плата разработки PIC с использованием стереофонического аудиоусилителя на основе PIC16F62
LM386 с цифровым регулятором громкости с использованием PIC18F2550
Изготовление двоичные часы с использованием кода UART программного обеспечения PIC16F88
PIC16F84A и моделирования Proteus
Драйвер реле, управляемый PIC, использующий PIC16F84A
Как для взаимодействия светодиодов с микроконтроллером PIC18F4550
Проект датчика температуры Quozl с использованием PIC12C509
Как подключить GSM-модуль к микроконтроллеру PIC18F4550
USB Проект: — Интерфейсная плата USB с использованием PIC18F4550
Светодиодный знак имеет цель! с использованием микроконтроллера pic
NU32: Введение в PIC32 с использованием микроконтроллера pic
Музыка плеер построен на микроконтроллере AT91SAM7S256 с ядром ARM
MATLAB to PIC последовательный интерфейс с использованием PIC16F877 микроконтроллер
генератор прямоугольных сигналов 100 кГц с использованием PIC16C84
PIC18F452 Код PWM и Proteus Simulation
Программируемые часы с четырехсимвольным дисплеем с использованием PIC16F628A микроконтроллер
Schaer + Programmer с использованием микроконтроллера PIC12F629
USB Внутренний / внешний термометр с использованием микроконтроллера PIC18F2550
Serial ЖК-контроллер
Светодиодные кристаллы с использованием PIC 16F84 (или 16F88)
Подключение несколько тактовых переключателей на одном входном контакте микроконтроллера
Программатор, использующий микроконтроллер PIC16F84
Классические светодиодные 7-сегментные дисплеи с использованием PIC16F887
Gen 3.2 PCS Board Design
PIC16C63 Midi-управляемый диммер
PIC12F675 Код АЦП и моделирование Proteus
8 × 8 LED Array Multiplexed Infinity Mirror с использованием PIC18F1320
Устройство открывания дверного замка
pic18f2550 Микроконтроллер Project Board
Проект SMS Box с использованием микроконтроллера PIC16F877A
Digital частотомер с помощью микроконтроллера PIC с использованием таймера 1 (0-9999 Гц)
Создание USB-устройства PIC18F
Адаптер цифрового измерителя — DMAD
Чтение аналоговые значения без АЦП с использованием микроконтроллера PIC12F675
Управление двигателем постоянного тока с помощью джойстика и PIC16F877A
VCR Pong с использованием микроконтроллера PIC16C711
Внутренний Утилита перекалибровки осциллятора для цифрового осциллографа PIC12F629
с использованием PIC16F688
Коммутационная плата для микроконтроллера PIC16F1847
Последовательный порт связь с Pic 16f877 с использованием кода интерфейса UART
PIC16F84A LCD (в 4-битном режиме) и Proteus имитация
PIC 18F4550 Видео Контроллер двигателя Проект
VGA Test Box с использованием микроконтроллера pic18f452
Программируемое по напряжению простое логическое устройство с использованием PIC12F675
Универсальный роботизированный автомобиль на базе GSM с использованием микроконтроллера PIC
Как связать цифровой потенциометр MAXIM DS1868 с микроконтроллером PIC
Часы с одной никси-ламповой лампой IN-8 с использованием PIC16F84 Таймер с использованием микроконтроллера PIC16F819
Клавиатура 4 × 5 для микроконтроллеров v.1.1 с использованием PIC16F877
Подробная информация о PIC ICSP и о том, как использовать его для микроконтроллеров pic.
Легко Отладочный терминал с использованием микроконтроллера pic
PIC12F675, программный код UART на основе прерывания и Proteus имитация
Автоматическое совместное использование зарядного устройства для зарядного устройства мотоциклетного аккумулятора с использованием PIC16F628A
How-to: Bus Pirate v1, улучшенный универсальный последовательный интерфейс с использованием PIC24FJ64GA002
8-канальный PWM Power MOSFET LED Chaser для PIC16F628A
Аналоговый & Цифровые пропеллерные часы с использованием PIC16C84
Прямой цифровой синтез (DDS) с использованием микроконтроллера PIC16F84
Генерация ШИМ с помощью микроконтроллера PIC с использованием модуля CCP
Плохо счетчик человека с использованием микроконтроллера PIC16F84
Программатор PIC на базе JDM2
Сервопривод Управление двигателем с помощью микроконтроллера PIC16F877A
Измерение измерения температуры и относительной влажности с помощью датчика DHT11 и микроконтроллера PIC с использованием PIC16F628A
A Word Clock с использованием PIC16F877 микроконтроллер
ПРОЕКТ РЕГУЛЯТОРА ЗАРЯДА ОТКРЫТОГО ДИЗАЙНА
Как к интерфейсу GSM-модуля SIM300 с микроконтроллером PIC 16F628A для отправки SMS и совершения звонков с помощью микроконтроллера pic
Pickit 2 clone The Universal Microchip PIC Programmer / Debugger
Портативный считыватель магнитных карт HandySwipe с использованием PIC16F688
Идентификация линии вызывающего абонента (CLI) с использованием PIC16F628A
TDA7000 FM-приемник / ТВ-тюнер / авиационный приемник с использованием микроконтроллера pic
LED FX с использованием микроконтроллера PIC12F629
Светодиод мигает с использованием таймера0 микроконтроллера pic16f877
A Частотомер PIC работает примерно до 50 МГц.usnig pic микроконтоллер
Универсальный робот на базе PIC16F876A
ESR Meter с использованием микроконтоллера pic
Intel D945GCLF Малая передняя панель с использованием контроллера скорости PIC12F629
PIC с использованием PIC16C54
Towers of Hanoi Окончательный отчет с использованием микроконтроллера pic
PIC плата разработки микроконтроллера с использованием микроконтроллера pic
Pickit 2 Загрузите и разработайте свой собственный USB-набор ii программатор
DMM Piggyback (добавить RS-232) с микроконтроллером PIC16F688
$ 15.00 BASIC Компьютер с микроконтроллером PIC32MX1
Как для сопряжения клавиатуры с PIC16F877
Цифровой логический пробник для поиска неисправностей TTL и CMOS схемы с использованием PIC12F683
Развлекаемся с HC08 с использованием микроконтроллера pic
My GPS LCD Display Project с использованием PIC16F84
Heart измерение скорости от кончика пальца с помощью PIC16F628A

UFO PWM LED chaser

Описание

Эта страница была написана для поддержки конструкции UFO LED Chaser Kit # 432K.
Эта аккуратная маленькая схема содержит 8 светодиодов. напрямую управляется от PIC вместе с переключателем управления одним режимом. В прошивка в другом месте на этой странице управляет светодиодами с 5-битный сигнал ШИМ, обеспечивающий каждый из 8 светодиодных каналов четырьмя уровни интенсивности; выкл., тусклый, средний, яркий. В прошивку запрограммирован ряд последовательностей, чтобы предоставляют интересные визуальные эффекты и последовательности чейза.
Программное обеспечение имеет последовательное, случайное и ручное последовательное выполнение. режимы и ручной переход к следующей последовательности в любом режиме. Выбранная последовательность и режим также сохраняются в энергонезависимой памяти. память, поэтому он всегда будет перезапускаться в выбранном режиме. Прошивка такая же, как и в линейный ШИМ светодиодный нарезчик проект.
Дизайн намеренно просто, когда каждый светодиод напрямую управляется с вывода PIC I / O. Вы можете использовать его с разными светодиоды разного размера и смешанные цвета, а также менее 8 светодиодов. Помимо использования в качестве охотника за светодиодами, он отлично подходит для добавления эффекты к игрушкам и моделям.См. FAQ
Прошивка запрограммирована заранее в PIC16F628A, входящий в комплект, входит более 34 чейза эффекты и последовательности. Если вас интересует PIC микропрограмм и программирование и хотите изменить последовательности или создавать новые, исходный код и Готовые для программиста файлы HEX находятся внизу этой страницы.

Схема

Скачать схема в PDF

Описание цепи

Сердце светодиодного чейзера — микроконтроллер PIC 16F628A, IC2.Программа, которая работает на этом чипе, управляет светодиодами. прикреплен к контактам выходного порта. Резисторы с R1 по R8 ограничить ток через LED1 — LED8 до безопасного уровня, который не повредит порты ввода-вывода PIC или светодиоды. Резистор R9 обеспечивает подтяжку входа, подключенного к переключателю S1. R10 поддерживает высокий уровень сигнала сброса MCLR PIC.
Конденсатор C1 используется для отсоедините источник питания 5 В от ПОС. Если вы строите схему на макете или стрип-плате, убедитесь, что она расположен рядом с разъемом PIC Vdd (контакт 14).
Питание подается на цепь через точки пайки V + / V-. Регулятор напряжения используется регулятор с малым падением напряжения LM2931-5.0, который будет поддерживать регулирование с входным напряжением до 6 вольт. Вход напряжение для светодиодного чейзера должно быть от 6 до 14 вольт. вольт, чтобы рассеиваемая мощность оставалась в установленных пределах. Регулятор LM2931-5.0 предназначен для работы от батарей и автомобильные приложения и включает внутреннее ограничение тока, тепловое отключение, а также обратное подключение АКБ без повреждения сам или цепь за ним.Конденсатор С3 важен и должен быть установлен, чтобы предотвратить нестабильность регулятора выход
Типичный ток, потребляемый цепь со всеми включенными светодиодами всего около 80 мА; со всеми выключенными светодиодами он ниже 1 мА.
Примечания:
Последние светодиоды высокой яркости очень яркие даже при токе 330R ограничивающие резисторы. Однако, если вам все же нужно заменить эти резисторы почему-то учитывают абсолютный максимальный ток Встроенный стабилизатор напряжения может выдавать 100 мА.
Если вы измените резисторы ограничения тока для разных светодиодов, которые вы должны стремитесь к тому, чтобы ток светодиода для каждого выхода был не более 10 мА (всего 80 мА для всех 8 выходов)
Резисторы 330R указано так, что со светодиодами прямое напряжение 1,7 вольт и цепи, работающей на 5 вольт, ток светодиода будет 10 мА. Светодиоды с более высоким прямым напряжением будут рисовать менее текущий. У большинства светодиодов прямое напряжение больше чем 1.7 вольт, поэтому схема будет работать с большинством Светодиоды и остаются в пределах проектных ограничений схемы.
Светодиод прямого напряжения параметр для конкретного светодиода обычно находится в паспорт производителя.

PCB Художественное произведение и накладка

Список компонентов

Строительные заметки:

Внимательно следуйте этим инструкциям. Некоторые компоненты необходимо правильно установить и другие выглядят одинаково, но имеют разные значения, поэтому должны быть установлены в правильном положении.
нажмите на фото, чтобы большая версия, нажмите кнопку «Назад», чтобы вернуться на эту страницу.

Блок питания

Плата может питаться от Батарея 9 В, такая как PP3, или батарея 12 В, включая подключение к электросети автомобиля.В качестве альтернативы это может быть подключен к подходящему источнику постоянного тока номиналом от 6 и 14 вольт и может обеспечить не менее 100 мА.
В Великобритании можно купить подходящую мощность адаптер от Rapid Electronics. Вы также найдете похожие адаптеры питания можно приобрести в розничных магазинах и в интернет-магазине e-Bay.
Стремительный Электроника 5W SWITCH MODE PLUGTOP PSU 9V 550MA RC Деталь № 85-2926

Руководство пользователя

Программа имеет три режима операция.
В ручном режиме запускается та же последовательность постоянно. Когда переключатель нажат, он перейдет к следующей последовательности в памяти программы.
В автоматическом последовательном режиме, программа выполняет каждую последовательность в программной памяти пока он не достигнет конца всех определенных последовательностей, в которых точка перезапускается с первого.
В случайном режиме программа выбирает последовательности случайным образом.
Когда код работает в любом режим, короткое нажатие переключателя заставит контроллер пропустить к следующей последовательности.
Чтобы войти в режим настройки, нажмите и удерживайте переключатель. После перехода в режим настройки один из трех Светодиоды загорятся, показывая текущий режим работы. Короткие нажатие переключателя позволяет переключаться между тремя режимами. Когда выбран желаемый режим работы, нажмите и удерживайте переключатель, чтобы выйти из настройки и вернуться в рабочий режим.
Текущий режим и выбранный последовательности автоматически сохраняются на внутреннем PIC энергонезависимая память EEPROM через 10 секунд после последнего переключения Нажмите.Когда светодиодный чейзер будет включен в следующий раз, он загрузится. и начать бег, используя сохраненный режим и последовательность.

Описание данных последовательности

Данные используется для создания последовательностей, хранится в отдельном включить файл. Вы можете добавить, удалить или отредактировать это данные для создания собственных последовательностей чейзера.
Сделать создание файл данных упрощен набор макросов был определен которые используются для создания данных последовательности.Этот описывается в Блок-схема последовательности данных (Также имеется как изображение JPEG справа )
Если вы загрузите исходный код и посмотрите файл с именем pwmc_SeqData.inc вы можете увидеть данные, используемые в проект. Возможно, вы захотите отредактировать этот файл как отправная точка для создания собственных последовательностей.
Примечания:
В ручном режиме, когда счетчик повторов достигнет нуля, он перезапустится та же последовательность, чтобы перейти к следующей последовательности нажмите переключатель.
В случайном режиме это выберет для запуска случайный порядковый номер. Если флаг Mirror верен для этой последовательности, также случайным образом выбирает зеркальное отображение данных или нет.
В автопоследовательном режим, если флаг Mirror истинен, он запустит последовательность, а затем повторите ее с зеркальным отображением данных.

Прошивка

PIC, входящий в комплект, предварительно запрограммирован с прошивкой ниже, поэтому вам не нужно ничего делать.
Если вам нужно перепрограммировать поставляемый PIC с исходным предоставленным кодом, используйте файл HEX ниже.
Файлы HEX готовы к программу прямо в соответствующий PIC-чип. Последний версия кода 1.0.7 поддерживает PIC 16F628 / 628A и PIC 16F88 микроконтроллеры.
Исходный код позволит вам чтобы создать свои собственные последовательности, а затем повторно собрать код, чтобы использовать их с комплектом UFO LED Chaser. Краткое руководство по пересборка прошивки с помощью MPLAB
Если вам нужен PIC Programmer I настоятельно рекомендую Микрочип PICKit 2, это доступно от поставщиков по всему миру или напрямую от Микрочип.Это достаточно дешево и надежно.
Нет программиста? Купить предварительно запрограммированный PIC из Интернет-магазина
Описание Имя файла Ссылка для скачивания
Источник код для 16F628A / 88 pwmchaser107.zip
V1.0.7 04.03.2009 скачать
HEX файл готов к программированию в ПОС.
Используется только с 16F628 / 16F628A pwmc_main107_ufo.HEX
V1.0.7 04.03.2009 скачать контрольную сумму
D9A8

FAQ

Можете ли вы или как я могу заставить его работать больше 8 светодиодов?
Это наверное самый часто задаваемые вопросы 🙂
Проект — 8 LED Chaser. и прошивка была написана для работы в качестве охотника за 8 светодиодами.
Нет простого и быстрого измените его на 9, 12 или другое количество светодиодов. Если вам нужен чейзер с большим количеством светодиодов, то этот проект не подходит. подходит для ваших нужд.
Будет ли работать со светодиодами 3мм?
Да, светодиоды 3 мм будут работать как будут Светодиоды 8 мм и 10 мм. На печатную плату можно установить светодиоды 3 мм, 8 мм и 10-миллиметровые светодиоды должны быть подключены с помощью подвесных проводов.
Могу ли я использовать меньше 8 светодиодов?
Да, поскольку последовательности определяется пользователем, вы можете создавать последовательности, которые используют менее 8 Светодиоды.
Я только хочу он для запуска одной последовательности, может ли он это сделать?
Так как текущий режим и выбранная последовательность сохраняется в NVRAM, она всегда включается в последний режим и выполнение последней последовательности. Поэтому, если вы выберите ручной режим и требуемую последовательность, он будет работать только эту последовательность, пока вы ее не измените.
Есть светодиоды должны быть одного цвета?
Нет. если ты хотите, вы можете смешивать светодиоды разного цвета.Вы также можете смешать Светодиоды 3мм / 5мм / 8мм / 10мм, если хотите.
Можете добавить кнопка или потенциометр для изменения скорости?
Последовательности не имеют скорость как таковая, данные для каждого шага в последовательности включают время задержки, которое должно пройти до перехода к следующему шагу в последовательность. Это время удержания определяется пользователем и может быть разные для каждого шага в последовательности. Скорость а последовательность, в которой выполняется, поэтому фиксируется в данных, и нет возможность ускорить или замедлить последовательность во время ее выполнения. См. Описание Данные последовательности
Может ли он работать от автомобильного аккумулятора на 12 вольт?
Да, должно нормально работать от автомобильный аккумулятор. Мы предлагаем вам включить встроенный предохранитель 500 мА последовательно с выводом питания на плату.
Можете ли вы изменить код для работы на PIC типа xyz?
Код записан на работать на трех самых популярных доступных PIC. если ты хотите изменить исходный код, чтобы его можно было запустить на других Типы PIC, однако мы не будем изменять код.

MCU

работает как вольтметр — EE Times Asia

Автор статьи: Benabadji Noureddine
Вот как можно использовать микроконтроллер PIC и полевые транзисторы для включения четырехзначного вольтметра.
Схема в рис. 1 является расширением предыдущей идеи о том, как использовать аналоговый вход в микроконтроллере без встроенного АЦП, и учитывает уловки из другой идеи о том, как управлять семисегментным светодиодом. дисплей без внешних переключающих транзисторов (позиция 1 и позиция 2).Эта схема добавляет последовательный канал и требует только витой пары для отправки каждого измерения на совместимый компьютер. Последовательный канал был протестирован с использованием Microsoft Hyper Terminal, настроенного на 115 200 бод; в 8, N и 1; и без контроля потока.
__Рисунок 1: __При использовании семисегментных светодиодных дисплеев с общим анодом и общим катодом порты ввода / вывода микроконтроллера могут управлять дисплеями без использования дополнительных внешних компонентов.
Вкратце, программное обеспечение управляет одним семисегментным светодиодным дисплеем за раз по линиям RA0 и RB7.Установка высокого уровня для выхода RA0 и RB7 в качестве входа активирует дисплей с общим анодом DS ₃. Установка низкого уровня выхода RA0 и RB7 в качестве входа активирует дисплей с общим катодом DS ₂. При RA0 в качестве входа установка высокого уровня выхода RB7 активирует дисплей с общим анодом DS ₁, а с RA0 в качестве входа установка низкого уровня выхода RB7 активирует дисплей с общим катодом DS ₀. При последовательной активации одного дисплея только одна линия, от RB0 до RB6, настраивается как выход для управления одним сегментом светодиода.Эта конструкция больше не ограничивается V _DD 3 В или ниже, потому что светодиоды обратно соединяются параллельно, поэтому прямое напряжение одного диода ограничивает обратное напряжение другого. Для использования дисплея с красными диодами требуется 1,6 В.
Рисунок 2 иллюстрирует новые аспекты этой дизайнерской идеи. Q ₁, R ₅ и R ₆ действуют как эквивалентный переменный резистор R _X, который заряжает конденсатор C ₃. Вместо того, чтобы заземлять R _X, просто подключите его к одному входу / выходу, например RB0, микроконтроллера.Если RB0 — это выход с низким состоянием, то активируется первый аналоговый канал, и подпрограмма измерения подсчитывает импульсы заряда до 66% от V _DD; затем справочная таблица преобразует эту временную задержку в трехзначное значение в милливольтах. Чтобы увеличить количество аналоговых входов, вы можете подключить до семи цепей с переменным резистором в параллельную конфигурацию, то есть каждая из них подключается между C ₃ и одной линией ввода / вывода, с RB1 по RB7. Обратите внимание, что линии ввода / вывода подключаются к дисплею, а также активируют или деактивируют аналоговые каналы.Когда один аналоговый входной канал активируется через одну линию ввода / вывода с выходом в низком состоянии, другие линии являются входами с высоким импедансом, которые деактивируют все остальные каналы. Между тем дисплей выключен.
Рисунок 2: Вы можете увеличить количество напряжений, измеренных на Рисунке 1, мультиплексируя дополнительные транзисторные схемы.
Схема на рис. 1 также добавляет простой последовательный канал без дополнительных компонентов. Если вы подключите две линии ввода / вывода, RA1 и RA2, настроенные как выходы, к RXD (контакт 2) и GND (контакт 5) разъема RS 232, вы можете программно воспроизвести положительное и отрицательное напряжение относительно земли. порта RS 232 ПК.Когда RA1 высокий, а RA2 низкий, то RXD имеет положительное напряжение 5 В относительно земли порта RS 232 ПК. Когда RA1 низкий, а RA2 высокий, то RXD имеет отрицательное напряжение –5 В относительно земли порта RS 232 ПК. В листинге 1 приведен практический пример с PIC16F84A-20P. Он не оптимизирован, но полностью прокомментирован, чтобы упростить перевод на другое устройство Microchip среднего уровня, такое как PIC16F628A, которое поддерживает частоту 20 МГц с большим количеством линий ввода / вывода.
Ссылки
Бенабаджи, Нуреддин, «Микроконтроллер, JFET-форма недорогого двузначного милливольтметра», EDN , 22 июня 2006 г., стр. 71.
Benabadji, Noureddine, «Сверхдешевый двузначный счетчик с небольшим количеством компонентов», EDN , 17 августа 2006 г., стр. 69.
Эта статья является дизайнерской идеей, выбранной для повторной публикации редакцией. Впервые он был опубликован 10 мая 2007 года на EDN.com.
Похожие сообщения:
Учебники по проектам электроники для студентов-любителей
by Lewis Loflin
Introduction — Цель этих страниц — познакомить студентов и любителей с проектами в области электроники.Я надеюсь вызвать интерес у тех, кто думает заняться высокими технологиями или просто развлечься.
Я по совместительству работаю адъюнкт-профессором в местном общественном колледже, преподаю электричество и электронику. Мой веб-сайт, посвященный электронике, отражает то, чему меня учили или чему меня просили изучить посетители. У меня 40-летний опыт работы в электронике от электронных ламп до современных твердотельных и промышленных устройств управления. В колледже я изучал по годам физику, химию и биологию вместе с C, C ++.Паскаль и сборка.
Как пользоваться этим сайтом
Этот сайт существует около 12 лет и в целом охватывает ряд тем, как использовать микроконтроллеры (в основном Arduino, некоторые PICAXE и Microchip PIC) и полупроводниковые компоненты, такие как транзисторы, стабилитроны и т. Д. Я предполагаю, что у пользователя есть по крайней мере некоторые знания закона Ома и могут использовать вольт-омметр.
Все схемы в примерах были построены и протестированы — я не использую программное обеспечение для моделирования, такое как SPICE.Платы для проектов не использую и не имею, придется разрабатывать свои. Когда я создаю проекты, я использую двухточечную проводку вручную. У меня ограниченные финансовые ресурсы, и часть урока состоит в том, чтобы использовать имеющиеся у меня ресурсы.
Ничто здесь не предназначено для использования в качестве коммерческого продукта или использования в нем. В большинстве проектов используется низкое напряжение, но некоторые из них, в которых нет элементов управления питанием переменного тока, представлены только для информации — вы берете на себя все риски .
Ниже приведены быстрые ссылки на основные разделы и проекты на этой веб-странице или на поисковую строку.
САМОЕ ПОПУЛЯРНОЕ
Самые последние
На странице My You Tube Videos перечислены более 206 видеороликов, связанных с проектами на этом веб-сайте. Также посетите и подпишитесь на Мой канал на YouTube.
Я сам научился кодированию для Arduino, PICAXE, Raspberry Pi, Microchip PIC, Debian и Slackware Linux, CSS и т. Д., К которым я подхожу таким образом, чтобы дать моим ученикам основу для их собственных проектов.
Каждая страница на этом веб-сайте была написана мной вручную — каждый проект был создан и протестирован.Моя образовательная философия — изучить основы, найти рабочие примеры, а затем использовать то, что работает, как основу для дальнейшего обучения. Изменяйте и пробуйте новые идеи. Я бы сказал, что моя должность — прикладной технолог.
Прежде всего прочтите это предупреждение по технике безопасности. Если вы не хотите использовать батарейки, единственное практическое решение — это вставить вилку в розетку.
Это набор программ и аппаратных хаков, связанных в основном с Raspberry Pi и Debian Linux.
Обучение и проекты в области общей электроники

Проекты микроконтроллеров Arduino
Мой раздел Arduino растет.Например, мы можем связать усилитель термопары и ЖК-дисплей с микроконтроллером для отображения температуры, скажем, в дымоходе дровяной печи. Опять же, идея заключается в модульных небольших проектах, которые могут быть встроены в более крупные проекты. Дополнительные технические сведения об Arduino см. В разделе «Проекты микроконтроллеров Arduino ATMEGA168».
Arduino Microcontroller Projects представляет ряд протестированных проектов и примеров для Arduino. Акцент делается на аппаратном управлении, что предполагает наличие опыта работы с электроникой.Также полезно иметь опыт работы в цифровой логике и двоичном коде. Проекты объяснят это по мере необходимости.
Отличие заключается в том, что я избегаю использования кода и библиотек кода только для Arduino для переноса базового кода на Python или Microchip PIC C.
Raspberry Pi и Linux
Raspberry Pi и Linux — это миниатюрный компьютерный клон Linux на базе процессора ARM. Он имеет адресный аппаратный ввод-вывод для подключения внешних схем. Эти проекты написаны на Python — интерпретируемом языке высокого уровня, который находит множество современных приложений.
Здесь я снова сосредоточусь на аппаратном взаимодействии и введении в установку операционной системы в Debian Wheezy и установку аппаратных часов реального времени. Установленный здесь Linux I может использоваться в любой системе на основе Debian, даже на обычном ПК.
Python является МЕДЛЕННЫМ по сравнению с C, используемым в Arduino, но отлично подходит для пользовательского интерфейса. Поэтому я изучаю альтернативные настройки интерфейса, чтобы использовать, скажем, Arduino для обработки низкоуровневой электроники.
Я также использую «легкие» программы Debian для Raspberry Pi, перенесенные с Damn Small Linux и Puppy Linux, потому что Pi как ПК медленный и слабый.Многие из операционных систем, которые часто рекламируются в других местах, вряд ли будут работать. Вместо LXDE я использую JWM и Openbox.
Здесь я сосредоточился на создании быстрой операционной системы на базе Linux, чтобы устранить некоторые недостатки Raspberry Pi.
Подключение порта принтера ПК к внешней электронике
Ниже перечислены серии проектов, использующих pyparallel и электронику. Мы будем использовать общий порт принтера для ПК, чтобы изучить основы взаимодействия с питоном и электроникой. Начиная с процедур, которые я написал, чтобы помочь студентам, я бы посоветовал пройти их по порядку.Удачи и присылайте комментарии и / или исправления на [email protected].
Подключение порта принтера ПК к электронике с помощью Python тесно связано с Raspberry Pi. Это также почти идентичная система Linux, но отличается тем, что предназначена для использования аппаратного порта принтера в качестве ввода-вывода для подключения электронных проектов. Проекты здесь тоже написаны на Python и с изменениями будут работать на Raspberry Pi и наоборот.
Отличается тем, что я никогда не удосужился настроить интерфейс I2C, найденный в Raspberry Pi, вместо этого подключил Arduino для лучшей обработки низкоуровневой электроники.
Теперь доступен для загрузки пользовательский live-дистрибутив Linux для использования порта принтера ПК для управления электроникой — без установки или изменения ПК каким-либо образом.
См. Live Linux Distro для использования порта принтера с электроникой
Главная страница проектов порта принтера
Видео:
Подключите электронику к порту принтера ПК с помощью Python
Настройка порта принтера для ПК с Python-Linux
Использование порта принтера ПК для считывания аналогового напряжения
Чтение-запись Arduino ADC PWN с портом принтера
Порт принтера для последовательного ЖК-дисплея
Подключите Arduino к порту принтера ПК для расширенного управления
Linux Видео
Live Linux Distro для использования порта принтера с электроникой
Использование мощной системы Rox-Filer в Linux
Использование FEH под Linux для установки обоев
Как создавать символические ссылки в Linux

Microchip PIC Projects PIC18F2550, PIC16F628A, PIC12F683
Проекты
Microchip PIC18F2550 основаны на системной плате BOLT, но могут использоваться без нее.Сосредоточенный на PIC18F2550 запрограммирован на C, как Arduino, и программы часто взаимозаменяемы. Я привожу много примеров кода.
В этот раздел также включены проекты на ассемблере для PIC PIC16F628A и PIC12F683. В то время как дешевые и универсальные контроллеры требуют сложного обучения использованию сборки.
Введение в программирование PIC12F683
Проекты микроконтроллеров PICAXE
Наконец, мы подошли к микроконтроллеру PICAXE, в данном случае к среднему диапазону PICAXE-18M2.Несмотря на то, что он построен на базе PIC-контроллера Mircochip, он имеет простую в освоении встроенную базовую платформу. Он предназначен скорее для студентов, чем для серьезных приложений.
Серия микроконтроллеров PICAXE считается самым простым и наиболее экономичным способом использования процессоров Microchip. Мне нужен был более простой и менее дорогой способ познакомить моих студентов с микроконтроллером «PIC». Здесь я надеюсь помочь тем, кто только что начал писать плохо написанную литературу и отсутствие простых примеров рабочего кода.
Веб-сайт Авторские права Льюис Лофлин, Все права защищены.
Если вы используете этот материал на другом сайте, пожалуйста, дайте обратную ссылку на мой сайт.
Простой цифровой вольтметр — Проекты на базе микроконтроллеров
Простой цифровой вольтметр может быть построен с использованием микроконтроллера PIC и нескольких дискретных компонентов. Для этой цели использовался 10-битный модуль АЦП PIC16F877A, мы будем работать только с 8 старшими битами, чтобы преобразовать входное напряжение в цифровую форму и отправить его на светодиодный дисплей.Аппаратная часть этой конструкции очень похожа на аппаратную часть проекта цифровых часов (требуются минимальные изменения). Для тестирования дисплея был реализован только SW4. SW 3, 2,1 все еще на схеме, но не использовались для DVM.
Аналоговое напряжение подключается к AN1 (вывод 3) через простой делитель напряжения с коэффициентом затухания 1:10. При 8 битах данных максимальное значение после АЦП будет 255 — все биты равны «1». Для отображения результата это число должно быть разделено на отдельные цифры: 100, 10, 1 — это делается путем вычитания 100 из числа результат и увеличение счетчика 100.Затем мы переходим к точкам 10 и 1. Шестнадцатеричные файлы и файлы сборки можно скачать внизу страницы. Единственная необходимая регулировка — это R1. Подайте 5 В постоянного тока на вход делителя напряжения и настройте R1, пока не получите 0,5 В на аналоговом входе (контакт 3). Технические данные LTC3710HR можно найти здесь. Если LTC3710HR недоступен, как в предыдущем проекте, схему можно легко изменить для различных 7-сегментных дисплеев. Просто сопоставьте выходные контакты PIC с каждым сегментом и подключите параллельно все сегменты цифр (убедитесь, что для каждого сегмента требуется менее 25 мА).Я также рекомендовал бы посмотреть на 7-сегментный дисплей с сообщением SPI для соответствующей процедуры мультиплексирования. Диапазон входного напряжения для этой версии составляет 0-25 В постоянного тока. Схема DVM была протестирована с парой 9-вольтовых батареек, и результат кажется многообещающим.

Все своими руками Самодельный вольтметр и амперметр на PIC16F676

Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».

Вольтметр на PIC16F676 0…30 Вольт / Блог им. JN79 / Блоги по электронике

Вольтметр на PIC микроконтроллере « схемопедия

Вольтметр и амперметр повышенной точности — Eddy site

Цифровой амперметр и вольтметр на PIC16F873A — Измерительная техника — Инструменты

Простой цифровой вольтметр ch-c3200 | Catcatcat electronics

Это может быть интересно

Вольтметр на pic16f628a схема

Microchip PIC16F84A-20P PIC16F628A

Сайт об электронике и не только

Вольтметр на PIC16F676

с использованием микроконтроллера PIC

Давайте сделаем программу:

Краткое содержание проекта

Исходный код

: 5 ступеней (с изображениями)

Проекты — схемотехники.simplesite.com

UFO PWM LED chaser

работает как вольтметр — EE Times Asia

Похожие записи

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий Отменить ответ
