PICLight 2 – 100% рабочий программатор для PIC И EEPROM


Примерный внешний вид

Программатор предназначен для программирования PIC-контроллеров фирмы Microchip, а также микросхем памяти I2C EEPROM.
♦    Программатор работает и питается от последовательного порта компьютера (СОМ1, COM2, COM3, COM4).
♦    Программа поддержки на сопроводительной дискете или компакт-диске (CD-ROM).
♦    Программатор позволяет также программировать указанные PIC-контроллеры внугрисхемно, через разъем “ICSP” (In Circuit Serial Programming).
♦    Программатор совместим с программами IC-PRОG(Windows) и COMPIC (DOS).
♦    Полная совместимость с программатором COMPIC, выпускаемым фирмой ORMIX.
PIC-контроллеры фирмы Microchip:
PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16C505*, PIC16C620, PIC16C621, PIC16C622, PIC16C622A, PIC16CE625, PIC16F627, PIC16F628, PIC16C711, PIC16C712, PIC16C715, PIC16C765, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923, PIC16C924, PIC18F452, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458.


Последовательные EEPROM:
Х24С01, 24С01А, 24С02, 24С04, 24С08, 24С16, 24С32, 24С64, АТ24С128, М24С128, АТ24С256, М24С256, АТ24С512.

Установка программы:

Из каталога IC-PROGxxx, (где ххх- номер версии) скопируйте файл icprog.exe в любое удобное место на жестком диске компьютера. Запустите его. Установка завершена. Свежая версия программы всегда доступна в интернеге: www.ic-prog.com или http://kitlab.chat.ru

Принципиальная схема

Вариант макетной платы

Usb универсальный программатор pic. Самодельный программатор для PIC-контроллеров. Как программировать PIC микроконтроллеры или Простой JDM программатор

В статье рассматривается программатор Extra-PIC, данные о котором получены из (DOC Rev.1.03.00). Программатор рабочий, если все собрать как указано ниже то все работает при первом включении. Лично я взял эту схему с сайта Тимофея Носова

Список поддерживаемых микросхем, при использовании с программой IC-PROG v1. 05D:
PIC-контроллеры фирмы Microchip: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505*, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630*, PIC16F648A, PIC16F676*, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770*, PIC16C771*, PIC16C773, PIC16C774, PIC16C781*, PIC16C782*, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923*, PIC16C924*, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F4320, PIC18F4539, PIC18F6620*, PIC18F6720*, PIC18F8620*, PIC18F8720*

Примечание: микроконтроллеры, помеченные звездочкой (*) подключаются к программатору только через разъем ICSP.

Последовательная память EEPROM I2C (IIC): X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512.

Схема программатора.
На стороне программатора используется разъем DB9 типа «гнездо» («мама», «дырки»).
Очень часто ошибаются и ставят «вилку» («папу», «штырьки»), т.е. такое же как и на стороне ПК!

Внимание! Материал только для общей справки. Обязательно убедитесь, что указанное расположение выводов соответствует выбранному вами микроконтроллеру. Для этого, обратитесь к Data Sheets и Programming Specifications на соответствующий микроконтроллер (обычно всё совпадает).

Полный вариант:

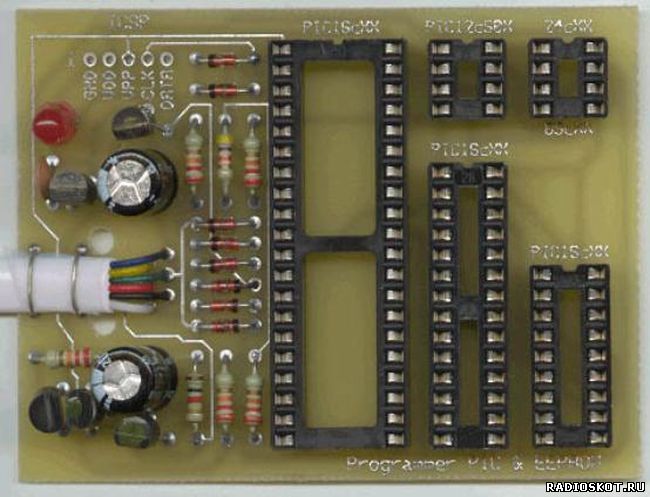

Фото готовой платы:

Пошаговая инструкция или «Как прошить PIC-контроллер»

1. Соберите программатор Extra-PIC, отмойте растворителем или спиртом с зубной щеткой, просушите феном.
Осмотрите на просвет на предмет волосковых замыканий и непропаев.
Подготовьте блок питания на напряжение не менее 15В и не более 18 вольт.
РАСПАЯЙТЕ УДЛЕНИТЕЛЬНЫЙ ШНУР
мама-папа для COM-порта (не путать с нуль-модемными и кабелями для модемов; прозвоните шнур — первая вилка, должен идти к первому гнезду и т.д.; нумерация вилок и гнезд нарисована на самом разъеме 1-1, 2-2, 3-3 и т. д до 9-9.). Обязательно сделайте все самостоятельно. У меня была проблема именно с кабелем, а я грешил на программатор =)
2. Скачайте программу IC-PROG с или с сайта разработчиков .
3. Распакуйте программу в отдельный каталог. В образовавшемся каталоге должны находиться три файла:
icprog.exe – файл оболочки программатора;
icprog.sys – драйвер, необходимый для работы под Windows NT, 2000, XP. Этот файл всегда должен находиться в каталоге программы;

icprog.chm – файл помощи (Help file).
4. Настройте программу.

Для Windows95, 98, ME

Для Windows NT, 2000, XP

(Только для Windows XP ):

Правой кнопкой щёлкните на файле icprog. exe.

«Свойства » >> вкладка «Совместимость » >>

Установите «галочку» на

«Запустить программу в режиме совместимости с: » >>

выберите «Windows 2000 «.

Запустите файл icprog.exe .

Выберите «Settings » >> «Options » >> вкладку «Language » >> установите язык «Russian » и нажмите «Ok «.

Согласитесь с утверждением «You need to restart IC-Prog now » (нажмите «Ok «).

Оболочка программатора перезапустится.

«Настройки » >> «Программатор «.

Проверьте установки, выберите используемый вами COM-порт, нажмите «Ok «.

«Вкл. NT/2000/XP драйвер » >> Нажмите «Ok » >>

если драйвер до этого не был установлен в системе, в появившемся окне «Confirm » нажмите «Ok «. Драйвер установится, и оболочка программатора перезапустится.

Примечание:

Для очень «быстрых» компьютеров возможно потребуется увеличить параметр «Задержка Ввода/Вывода «. Увеличение этого параметра увеличивает надёжность программирования, однако, увеличивается и время, затрачиваемое на программирование микросхемы.

«Настройки » >> «Опции » >> выберите вкладку «I2C » >> установите «галочки» на пунктах:

«Включить MCLR как VCC » и «Включить запись блоками «. Нажмите «Ok «.

Программа готова к работе.

5. Установите микросхему в панель программатора, соблюдая положение ключа.
6. Подключите шнур удлинителя, включите питание.
7. Запустите программу IC-Prog.
8. В выпадающем списке выберите контроллер PIC16F876A.

Микроконтроллеры PIC заслужили славу благодаря своей неприхотливости и качеству работы, а также универсальности в использовании. Но что может дать микроконтроллер без возможности записывать новые программы на него? Без программатора это не больше чем кусочек удивительного по форме исполнения железа. Сам программатор PIC может быть двух типов: или самодельный, или заводской.

Различие заводского и самодельного программаторов

В первую очередь отличаются они надежностью и функциональностью, которую предоставляют владельцам микроконтроллеров. Так, если делается самодельный, то он, как правило, рассчитывается только на одну модель PIC-микроконтроллера, тогда как программатор от Microchip предоставляет возможность работы с различными типами, модификациями и моделями микроконтроллеров.

Заводской программатор от Microchip

Самый известный и популярный - простой программатор PIC, который использует множество людей и известный для многих под названием PICkit 2. Его популярность объясняется явными и неявными достоинствами. Явные достоинства, которые имеет этот USB программатор для PIC, можно перечислять долго, среди них: относительно небольшая стоимость, простота эксплуатации и универсальность относительно всего семейства микроконтроллеров, начиная от 6-выводных и заканчивая 20-выводными.

Использование программатора от Microchip

По его использованию можно найти много обучающих уроков, которые помогут разобраться с всевозможными аспектами использования. Если рассматривать не только программатор PIC, купленный «с рук», а приобретенный у официального представителя, то можно ещё подметить качество поддержки, предоставляемое вместе с ним. Так, в дополнение идут обучающие материалы по использованию, лицензионные среды разработки, а также демонстрационная плата, которая предназначена для работы с маловыводными микроконтроллерами. Кроме всего этого, присутствуют утилиты, которые сделают работу с механизмом более приятной, помогут отслеживать процесс программирования и отладки работы микроконтроллера. Также поставляется утилита для стимулирования работы МК.

Другие программаторы

Кроме официального программатора, есть и другие, которые позволяют программировать микроконтроллеры. При их приобретении рассчитывать на дополнительное ПО не приходится, но тем, кому большего и не надо, этого хватает. Довольно явным минусом можно назвать то, что для некоторых программаторов сложно бывает найти необходимое обеспечение, чтобы иметь возможность качественно работать.

Программаторы, собранные вручную

А теперь, пожалуй, самое интересное - программаторы PIC-контроллеров, которые собираются вручную. Этим вариантом пользуются те, у кого нет денег или просто нет желания их тратить. В случае покупки у официального представителя можно рассчитывать на то, что если устройство окажется некачественным, то его можно вернуть и получить новое взамен. А при покупке «с рук» или с помощью досок объявлений в случае некачественной пайки или механических повреждений рассчитывать на возмещение расходов и получение качественного программатора не приходится. А теперь перейдём к собранной вручную электронике.

Программатор PIC может быть рассчитан на определённые модели или быть универсальным (для всех или почти всех моделей). Собираются они на микросхемах, которые смогут преобразовать сигналы с порта RS-232 в сигнал, который позволит программировать МК. Нужно помнить, что, когда собираешь данную кем-то конструкцию, программатор PIC, схема и результат должны подходить один к одному. Даже небольшие отклонения нежелательны. Это замечание относится к новичкам в электронике, люди с опытом и практикой могут улучшить практически любую схему, если есть куда улучшать.

Отдельно стоит молвить слово и про программный комплекс, которым обеспечивают USB-программатор для PIC, своими рукамисобранный. Дело в том, что собрать сам программатор по одной из множества схем, представленных в мировой сети, - мало. Необходимо ещё и программное обеспечение, которое позволит компьютеру с его помощью прошить микроконтроллер. В качестве такового довольно часто используются Icprog, WinPic800 и много других программ. Если сам автор схемы программатора не указал ПО, с которым его творение сможет выполнять свою работу, то придется методом перебора узнавать самому. Это же относится и к тем, кто собирает свои собственные схемы. Можно и самому написать программу для МК, но это уже настоящий высший пилотаж.

Универсальные программаторы, которые подойдут не только к РІС

Если человек увлекается программированием микроконтроллеров, то вряд ли он постоянно будет пользоваться только одним типом. Для тех, кто не желает покупать отдельно программаторы для различных типов микроконтроллеров, от различных производителей, были разработаны универсальные устройства, которые смогут запрограммировать МК нескольких компаний. Так как компаний, выпускающих их, довольно много, то стоит избрать пару и рассказать про программаторы для них. Выбор пал на гигантов рынка микроконтроллеров: PIC и AVR.

Универсальный программатор PIC и AVR - это аппаратура, особенность которой заключается в её универсальности и возможности изменять работу благодаря программе, не внося изменений в аппаратную составляющую. Благодаря этому свойству такие приборы легко работают с МК, которые были выпущены в продажу уже после выхода программатора. Учитывая, что значительным образом архитектура в ближайшее время меняться не будет, они будут пригодны к использованию ещё длительное время. К дополнительным приятным свойствам заводских программаторов стоит отнести:

  1. Значительные аппаратные ограничения по количеству программируемых микросхем, что позволит программировать не одну, а сразу несколько единиц электроники.
  2. Возможность программирования микроконтроллеров и схем, в основе которых лежат различные технологии (NVRAM, NAND Flash и другие).
  3. Относительно небольшое время программирования. В зависимости от модели программатора и сложности программируемого кода может понадобиться от 20 до 400 секунд.

Особенности практического использования

Отдельно стоит затронуть тему практического использования. Как правило, программаторы подключаются к портам USB, но есть и такие вариации, что работают с помощью тех же проводов, что и винчестер. И для их использования придется снимать крышку компьютера, перебирать провода, да и сам процесс подключения не очень-то и удобный. Но второй тип является более универсальным и мощным, благодаря ему скорость прошивки больше, нежели при подключении через USB. Использование второго варианта не всегда представляется таким удобным и комфортным решением, как с USB, ведь до его использования необходимо проделать ряд операций: достать корпус, открыть его, найти необходимый провод. Про возможные проблемы от перегревания или скачков напряжения при работе с заводскими моделями можно не волноваться, так как у них, как правило, есть специальная защита.

Работа с микроконтроллерами

Что же необходимо для работы всех программаторов с микроконтроллерами? Дело в том, что, хотя сами программаторы и являются самостоятельными схемами, они передают сигналы компьютера в определённой последовательности. И задача относительно того, как компьютеру объяснить, что именно необходимо послать, решается программным обеспечением для программатора.

В свободном доступе находится довольно много различных программ, которые нацелены на работу с программаторами, как самодельными, так и заводскими. Но если он изготавливается малоизвестным предприятием, был сделан по схеме другого любителя электроники или самим человеком, читающим эти строки, то программного обеспечения можно и не найти. В таком случае можно использовать перебор всех доступных утилит для программирования, и если ни одна не подошла (при уверенности, что программатор качественно работает), то необходимо или взять/сделать другой программатор PIC, или написать собственную программу, что является весьма высоким пилотажем.

Возможные проблемы

Увы, даже самая идеальная техника не лишена возможных проблем, которые нет-нет, да и возникнут. Для улучшенного понимания необходимо составить список. Часть из этих проблем можно исправить вручную при детальном осмотре программатора, часть - только проверить при наличии необходимой проверочной аппаратуры. В таком случае, если программатор PIC-микроконтроллеров заводской, то вряд ли починить представляется возможным. Хотя можно попробовать найти возможные причины сбоев:

  1. Некачественная пайка элементов программатора.
  2. Отсутствие драйверов для работы с устройством.
  3. Повреждения внутри программатора или проводов внутри компьютера/USB.

Эксперименты с микроконтроллерами

Итак, всё есть. Как же начать работу с техникой, как начать прошивать микроконтроллер программатором?

  1. Подключить внешнее питание, присоединить всю аппаратуру.
  2. Первоначально необходима среда, с помощью которой всё будет делаться.
  3. Создать необходимый проект, выбрать конфигурацию микроконтроллера.
  4. Подготовить файл, в котором находится весь необходимый код.
  5. Подключиться к программатору.
  6. Когда всё готово, можно уже прошивать микроконтроллер.

Выше была написана только общая схема, которая позволяет понять, как происходит процесс. Для отдельных сред разработки она может незначительно отличаться, а более детальную информацию о них можно найти в инструкции.

Хочется отдельно написать обращение к тем, кто только начинает пользоваться программаторами. Помните, что, какими бы элементарными ни казались некоторые шаги, всегда необходимо их придерживаться, чтобы техника нормально и адекватно могла работать и выполнять поставленные вами задачи. Успехов в электронике!

Представляет собой наиболее простую конструкцию для прошивки контроллеров семейства PIC. Неоспоримые преимущества - простота, компактность, питание без внешнего источника данной классической схемы программатора сделали её очень популярной среди радиолюбителей, тем более что схеме уже лет 5, и за это время она зарекомендовала себя как простой и надёжный инструмент работы с микроконтроллерами.

Принципиальная схема программатора для pic контроллеров:

Питание на саму схему не требуется, ведь для этого служит COM порт компьютера, через который и осуществляется управление прошивкой микроконтроллера. Для низковольтного режима программирования вполне достаточно 5в, но могут быть не доступны все опции для изменения (фьюзы). Разъем подключения COM-9 порта смонтировал прямо на печатную плату программатора для PIC - получилось очень удобно.

Можно воткнуть плату без лишних шнуров прямо в порт. опробован на различных компьютерах и при программировании МК серий 12F,16F и 18F, показал высокое качество прошивки. Предложенная схема позволяет программировать микроконтроллеры PIC12F509, PIC16F84A, PIC16F628. Например недавно с помощью предложенного программатора успешно был прошит микроконтроллер для .

Для программирования используется WinPic800 - одна из лучших программ для программирования PIC контроллеров. Программа позволяет выполнять операции для микроконтроллеров семейства PIC: чтения, записи, стирания, проверки FLASH и EEPROM памяти и установку битов конфигураций.

Развитие электроники идёт стремительными темпами, и всё чаще главным элементом того или иного устройства является микроконтроллер. Он выполняет основную работу и освобождает проектировщика от необходимости создания изощрённых схемных решений, тем самым уменьшая размер печатной платы до минимального. Как всем известно, микроконтроллером управляет программа, записанная в его внутреннюю память. И если опытный программист-электронщик не испытывает проблем с использованием микроконтроллеров в своих устройствах, то для начинающего радиолюбителя попытка записать программу в контроллер (особенно PIC) может обернуться большим разочарованием, а иногда и небольшим пиротехническим шоу в виде дымящей микросхемы.

Как ни странно, но при всём величии сети Интернет в нём очень мало информации о прошивке PIC-контроллеров , а тот материал что удаётся найти - очень сомнительного качества. Конечно, можно купить заводской программатор за неадекватную цену и шить сколько душе угодно, но что делать, если человек не занимается серийным производством. Для этих целей можно собрать несложную и не дорогую в реализации самоделку , именуемую JDM-программатором по приведенной ниже схеме (рисунок №1):


Рисунок №1 - схема программатора

Сразу привожу перечень элементов для тех, кому лень всматриваться в схему:

  • R1 - 10 кОм
  • R2 - 10 кОм (подстроченный). Регулировкой сопротивления данного резистора нужно добиться около 13В на выводе №4 (VPP) во время программирования. В моём случае сопротивление составляет 1,2 кОм
  • R3 - 200 Ом
  • R4, R5 - 1,5 кОм
  • VD1, VD2, VD3, VD4, VD6 - 1N4148
  • VD5 - 1N4733A (Напряжение стабилизации 5,1В)
  • VD7 - 1N4743A (Напряжение стабилизации 13В)
  • C1 - 100 нФ (0,1 мкФ)
  • C2 - 470 мкФ х 16 В (электролитический)
  • SUB-D9F - разъём СОМ-порта (МАМА или РОЗЕТКА)
  • Панелька DIP8 - зависит от используемого вами контроллера

В схеме использован пример подключения таких распространённых контроллеров, как PIC12F675 и PIC12F629 , но это совсем не значит, что прошивка других серий PIC будет невозможна. Чтобы записать программу в контроллер другого типа, достаточно перекинуть провода программатора в соответствии с рисунком №2, который приведён ниже.


Рисунок №2 - варианты корпусов PIC-контроллеров с необходимыми выводами

Как можно догадаться, в схеме моего программатора использован корпус DIP8 . При большом желании можно изготовить универсальный переходник под каждый тип микросхемы, получив тем самым универсальный программатор. Но так как с PIC-контроллерами работаю редко, для меня хватит и этого.

Хоть сама схема довольно проста и не вызовет трудностей в сборке, но она тоже требует уважения. Поэтому неплохо было бы сделать под неё печатную плату. После некоторых манипуляций с программой SprintLayout , текстолитом, дрелью и утюгом, на свет родилась вот такая заготовка (фото №3).


Фото №3 - печатная плата программатора

Скачать исходник печатной платы для программы SprintLayout можно по этой ссылке:
(скачиваний: 670)
При желании его можно изменить под свой тип PIC-контроллера. Для тех, кто решил оставить плату без изменений, выкладываю вид со стороны деталей для облегчения монтажа (рисунок №4).


Рисунок №4 - плата с монтажной стороны

Ещё немного колдовства с паяльником и мы имеем готовое устройство, способное прошить PIC-контроллер через COM-порт вашего компьютера. Ещё тёпленький и не отмытый от флюса результат моих стараний показан на фото №5.


Фото №5 - программатор в сборе

С этого момента, первый этап на пути к прошивке PIC-контроллера , подошёл к концу. Второй этап будет включать в себя подключение программатора к компьютеру и работу с программой IC-Prog .
К сожалению, не все современные компьютеры и ноутбуки способны работать с данным программатором ввиду банального отсутствия на них COM-портов , а те что установлены на ноутбуках не выдают необходимые для программирования 12В . Так что я решил обратится к своему первому ПК , который давным-давно пылился и ждал своего звёздного часа (и таки дождался).
Итак включаем компьютер и первым делом устанавливаем программу IC-Prog . Скачать её можно с сайта автора или по этой ссылке:
(скачиваний: 769)
Подключаем программатор к COM-порту и запускаем только что установленное приложение. Для корректной работы необходимо выполнить ряд манипуляций. Изначально необходимо выбрать тот тип контроллера, который собираемся шить. У меня это PIC12F675 . На скриншоте №6 поле для выбора контроллера выделено красным цветом.


Скриншот №6 - выбор типа микроконтроллера


Скриншот №7 - настройка метода записи контроллера

В этом же окне переходим во вкладку "Программирование " и выбираем пункт "Проверка при программировании ". Проверка после программирования может вызвать ошибку, так как в некоторых случаях самой прошивкой устанавливаются фьюзы блокировки считывания СР . Чтобы не морочить себе голову данную проверку лучше отключить. Короче следуем скриншоту №8.


Скриншот №8 - настройка верификации

Продолжаем работу с этим окном и переходим на вкладку "Общие ". Здесь необходимо задать приоритет работы программы и обязательно задействовать NT/2000/XP драйвер (скриншот №9). В некоторых случаях программа может предложить установку данного драйвера и потребуется перезапуск IC-Prog .


Скриншот №9 - общие настройки

Итак, с этим окном работа окончена. Теперь перейдём к настройкам самого программатора. Выбираем в меню "Настройки"->"Настройки программатора " или просто нажимаем клавишу F3 . Появляется следующее окно, показанное на скриншоте №10.


Скриншот №10 - окно настроек программатора

Первым делом выбираем тип программатора - JDM Programmer . Далее выставляем радиокнопку использования драйвера Windows . Следующий шаг подразумевает выбор COM-порта , к которому подключен ваш программатор. Если он один, вопросов вообще нет, а если более одного - посмотрите в диспетчере устройств, какой на данным момент используется. Ползунок задержки ввода/вывода предназначен для регулирования скорости записи и чтения. Это может понадобится на быстрых компьютерах и при возникновении проблем с прошивкой - этот параметр необходимо увеличить. В моём случае он остался по умолчанию равным 10 и всё нормально отработало.

На этом настройка программы IC-Prog окончена и можно переходить к процессу самой прошивки, но для начала считаем данные с микроконтроллера и посмотрим что в него записано. Для этого на панели инструментов нажимаем на значок микросхемы с зелёной стрелкой, как показано на скриншоте №11.


Скриншот №11 - процесс чтения информации с микроконтроллера

Если микроконтроллер новый и до этого не прошивался, то все ячейки его памяти будут заполнены значениями 3FFF , кроме самой последней. В ней будет содержаться значение калибровочной константы. Это очень важное и уникальное для каждого контроллера значение. От него зависит точность тактирования, которая путём подбора и установки этой самой константы закладывается заводом изготовителем. На скриншоте №12 показана та ячейка памяти, в которой будет храниться константа при чтении контроллера.


Скриншот №12 - значение калибровочной константы

Повторюсь, что значение уникальное для каждой микросхемы и не обязательно должно совпадать с тем, что на рисунке. Многие по неопытности затирают эту константу и в последствии PIC-контроллер начинает некорректно работать, если в проекте используется тактирование от внутреннего генератора. Советую записать эту константу и наклеить надпись с её значением прямо на контроллер. Таким образом вы избежите множество неприятностей в будущем. Итак, значение записано - двигаемся дальше. Открываем файл прошивки, имеющий как правило расширение .hex . Теперь вместо надписей 3FFF , буфер программирования содержит код нашей программы (скриншот №13).


Скриншот №13 - прошивка, загруженная в буфер программирования

Выше я писал, что многие затирают калибровочную константу по неосторожности. Когда же это происходит? Это случается в момент открытия файла прошивки. Значение константы автоматически меняется на 3FFF и если начать процесс программирования, то назад дороги уже нет. На скриншоте №14 выделена та ячейка памяти где ранее была константа 3450 (до открытия hex-файла ).

Рассказать в:
Быстро собрать понравившуюся схему на микроконтроллере для многих радиолюбителей - не проблема. Но многие начинающие работать с микроконтроллерами сталкиваются с вопросом - как его запрограммировать. Одним из самых простых вариантов программаторов является JDM программатор.
Программа - программатор ProgCode v 1.0Эта программа работает в WindowsXP. Позволяет программировать PIC контроллеры среднего семейства(PIC16Fxxx) через COM порт компьютера. Индикатор подключения программатора(в правом верхнем углу окна) при отсутствии программатора на выбранном в настройках порту окрашивается в красный цвет. Если программатор подключен - программа обнаруживает его и индикатор в правом верхнем углу принимает вид, который показан на рисунке 1. В левой части окна программы расположена панель управления. Эту панель можно свернуть нажав на кнопку в панели инструментов или, кликнув по левому краю окна (это удобно, когда окно программы развёрнуто во весь экран).

Рисунок (скриншот программы ProgCode v1.0)

Если в программу загружается HEX файл, то желательно перед этим выбрать в списке контроллеров тот МК, для которого расчитана загружаемая прошивка. Если этого не сделать, то файл, расчитанный на микроконтроллер с памятью большего размера чем выбран в списке, будет обрезан и части программы потеряна - при таком варианте загрузки файла выводится предупреждение.

Если этого не произошло, то выбрать нужный контроллер можно и после загрузки файла в программу.

Формат файлов SFRВ программаторе ProgCode поддержана работа с собственным форматом файлов. Эти файлы имеют расширение.SFR и позволяют хранить дополнительную информацию о программе, предназначенной для микроконтроллера. В таком файле сохраняется информация о типе микроконтроллера. Это позволяет при загрузке файла формата SFR не беспокоится о предварительном выборе типа МК в настройках.

Настройки порта и протокола при подключении программатораПосле установки программы - по умолчанию выставлены все настройки, которые необходимы для работы программатора со схемой JDM, приведённой на этой странице.
Инверсия сигнала в приведённой схеме нужна только для выхода OutData, так как в этой цепи сигнал инвертирован согласующим транзистором. На всех остальных выводах инверсия отключена.

Задержка импульса может быть равна 0. Её регулировка предусмотрена для "особо трудных" экземпляров контроллеров, которые не удаётся прошить. То же самое относится и к надбавке к паузе при записи - по умолчанию она нулевая. Если увеличить значения этих настроек, время программирования контроллера значительно увеличится.

Галочка "проверка при записи" должна быть выставлена, если вам нужно "на лету" проверить всё что записывается в микроконтроллер на правильность и соответствие исходному файлу. Если эту галочку снять проверка не производится вообще и сообщений об ошибках не будет, даже если такие ошибки в реальности будут присутствовать.
Выбор скорости порта - скорость может быть любой. Для JDM программатора этот параметр не имеет значения.

В WindowsXP применяется буферизирование передаваемой через порты COM информации. Это так называемые буфера FIFO. Чтобы избежать ошибок при программировании через JDM этот механизм необходимо отключить. Сделать это можно в диспетчере устройств Windows.

Заходим в панель управления, затем:
Администрирование - управление компьютером - диспетчер устройств

Затем выбираем порт, на который подключен JDM программатор(например COM1) - смотрим свойства - вкладка параметры порта - дополнительно. И снимаем галочку на пункте "Использовать буферы FIFO"

Рисунок - Настройка COM порта для работы с JDM программатором

После этого перезагружаем компьютер.

Обозреватель локальных проектовКроме непосредственно программирования контроллеров в программе реализован удобный обозреватель проектов на МК, находящихся как на локальных папках компьютера, так и в интернете. Сделано это для удобства работы. Нередко нужные проекты лежат в разных папках, и приходится тратить время на то, чтобы добраться до нужной дирректории, чтобы просмотреть проект. Здесь нужные папки легко добавить в список папок и просматривать любой проект двумя-тремя кликами мышки.

Любой файл при двойном клике по нему в панели обозревателя откроется в самой программе - это относится к рисункам, html файлам, doc, rtf, djvu(при установленных плагинах), pdf, txt, asm. Файл возможно так-же открыть двойным кликом в обозревателе с помощью внешней программы, установленной на компьютере. Для этого расширение нужного типа файлов необходимо прописать в списке "Ассоциации файлов". Если путь к открывающей программе не указывать - Windows откроет файл в программе по умолчанию(это удобно для открытия архивов, которые не всегда однозначно открываются). Если путь к открывающей программе указан в списке - файл откроется в указанной программе. Удобно просматривать таким образом файлы типа SPL, LAY, DSN.

Рисунок (скриншот обозревателя программы ProgCode v1.0)

Вот так выглядит окно с настройками ассоциаций файлов:

Обозреватель проектов в интернетеОбозреватель проектов в интернете так-же как и локальный обозрватель проектов позволяет быстро перейти на нужный сайт в интернете парой кликов, просмотреть проект и при необходимости сразу прошить программу в МК.


При обзоре проектов в интернете если на странице проекта есть ссылка на файл с расширением SFR(это формат файлов программы ProgCode), то такой файл при клике по нему откроется в новой вкладке программы и сразу готов к прошивке в микроконтроллер.
Список ссылок можно редактировать воспользовавшись кнопкой "Изменить". При этом откроется окно редактирования списка ссылок:

Описание процесса программирования микросхемБольшинство современных микросхем содержит флэш-память, которая программируется посредством протокола I2C или подобных протоколов.
Перезаписываемая память есть в PIC , AVR и других контроллерах, микросхемах памяти типа 24Cxx, и подобных им, различных картах памяти типа MMC и SD, обычных флэш USB картах, которые подключаются к компьютеру через USB разъём.Рассмотрим запись информации во флэш память микроконтроллера PIC16F628AЕсть 2 линии DATA и CLOCK, по которым передаётся информация. Линия CLOCK служит для подачи тактовых импульсов, а линия DATA для передачи информации.
Чтобы передать в микроконтроллер 1 бит информации, необходимо выставить 0 или 1(в зависимости от значения бита) на линии данных(DATA) и создать спад напряжения (переход от 1 к 0) на линии тактирования(CLOCK).
Один бит для контроллера – маловато. Он ждёт вдогонку ещё пять, чтобы воспринять эту посылку из 6-ти бит как команду. Контроллеру очень нравятся команды, а состоять они должны именно из 6-ти бит – такова уж природа у PIC16.
Вот список и значение команд, которые PIC способен понять. Команд не так уж и много – словарный запас у этого контроллера невелик, но не надо думать, что он совсем глуп – бывают устройства и с меньшим количеством команд"LoadConfiguration" 000000 - Загрузка конфигурации
"LoadDataForProgramMemory" 000010 - Загрузка данных в память программ
"LoadDataForDataMemory" - 000011 - Загрузка данных в память данных(EEPROM)
"IncrementAddress" 000110 - Увеличение адреса PC МК
"ReadDataFromProgramMemory" 000100 - Чтение данных из памяти программ
"ReadDataFromDataMemory" 000101 - Чтение данных из памяти данных(EEPROM)
"BeginProgrammingOnlyCycle" 011000 - Начать цикл программирования
"BulkEraseProgramMemory" 001001 - Полное стирание памяти программ
"BulkEraseDataMemory" 001011 - Полное стирание памяти данных(EEPROM)
"BeginEraseProgrammingCycle" 001000 - Начать цикл программированияРеагирует контроллер на эти команды по-разному. По-разному после выдачи команды нужно и продолжать с ним разговор.
Для того чтобы начать полноценный процесс программирования необходимо ещё подать напряжение 12 вольт на вывод MCLR контроллера, после этого подать на него напряжение питания. Именно в такой последовательности подачи напряжений есть определённый смысл. После подачи питания, если PIC сконфигурирован на работу от внутреннего RC генератора, он может начать выполнение собственной программы, что при программировании вещь недопустимая, так как неизбежен сбой.
Предварительная подача 12-ти вольт на MCLR позволяет избежать такого развития событий.
При записи информации во флэш память программ МК после команды"LoadDataForProgramMemory" 000010 - Загрузка данных в память программнеобходимо отправить в контроллер сами данные - 16 бит,
которые выглядят так: “0xxxxxxxxxxxxxx0”.Крестики в этом слове – это сами данные, а нули по краям отправляются как обрамление – это стандарт для PIC16. Значащих битов в слове всего 14. У этой серии контроллеров 14-ти битный формат представления команд.
После окончания передачи слова с данными PIC ждёт следующую команду.
Так как нашей целью является запись слова в память программ МК, следующей командой должна быть команда
"BeginEraseProgrammingCycle" 001000 - Начать цикл программированияПолучив её, контроллер отключается от внешнего мира на 6 миллисекунд, которые нужны ему, чтобы завершить процесс записи.Сигналы на выводах микроконтроллера формируются компьютером при помощи специальных программ - программаторов. Для передачи сигнала могут служить порты COM, LPT или USB. C JDM программатором работают такие программы как PonyProg, IsProg, WinPic800.
Схема JDM программатораОчень простая схема программатора приведена на рисунке. В этой схеме хоть и не реализуется контроль последовательности подачи напряжений, но зато она очень проста и собрать такую схему возможно очень быстро, ипользовав минимумом деталей.
Рисунок (схема JDM программатора)


Одним из вопросов при подключении программатора к компьютеру является вопрос - как обеспечить селективную развязку. Чтобы в случае неисправности в схеме избежать повреждения COM порта. В некоторых схемах применяется микросхема MAX232, которая обеспечивает селективную развязку и согласует уровни сигналов. В этой схеме вопрос решён проще - с помощью применения батарейного питания. Уровень сигнала, поступающего от компьютера ограничивается стабилитронами VD1, VD2, и VD3. Несмотря на простоту схемы JDM программатора с его помощью можно запрограммировать большинство типов PIC микроконтроллеров.Перемычка между выводами COM6(DSR) и COM7(RTS) предназначена для того, чтобы программа могла определить, что программатор подключен к компьютеру.

Поключение выходов программатора к конкретному МК зависит от типа МК. Часто на плату программатора монтируют несколько панелек, которые расчитаны на определённый тип контроллеров.

В таблице приведено назначение ножек некоторых типов МК при программировании.

приведены рисунки с назначением выводов наиболее распространнённых МК при программировании. Цоколёвка (распиновка) микроконтроллеров PIC16F876A, PIC16F873A в корпусе DIP28.

Цоколёвка (распиновка) микроконтроллеров PIC16F874A, PIC16F877A в корпусе DIP40.
Цоколёвка (распиновка) микроконтроллеров PIC16F627A, PIC16F628A, PIC16F648A в корпусе DIP18.
Такое же расположение выводов, предназначенных для программирования, имеют МК PIC16F84, PIC16F84A.

Назначение выводов для микроконтроллеров серии PIC16Fxxx в зависимости от типа корпуса в большинстве случаев является стандартным, но если возникает сомнения на этот счёт, то надёжнее всего свериться с даташитом на конкретный экземпляр МК. Часть документации присутствует на русском сайте http://microchip.ru Полное же собрание даташитов и другой документации находится на сайте производителя PIC микроконтроллеров: http://microchip.com
Индекс проектовПрограмма позволяет напрямую выходить на страницу индекса, парой кликов просматривать описание нужного проекта и сразу-же прошивать программу в контроллер.

При необходимости прошить контроллер выбранной прошивкой - кликаем мышкой на файл формата SFR, к примеру Timer_a. sfr
Программа загружает файл с сервера в новую вкладку.

После этого остаётся только вставить МК в панельку программатора, если это ещё не сделано, и нажать на кнопку "Записать всё".
Программа записывается в МК. После этого контроллер вставляется в плату устройства и устройство готово к работе.

Скачать программу можно на странице загрузки файлов:http://cxema.my1.ru/load/proshivki/material_k_state_prostoj_jdm_programmator_dlja_pic_mikrokontrollerov/9-1-0-1613 Раздел:

Программатор PICSTARTER+, аналог Picstart Plus компании Microchip для PIC-контроллеров серий PIC12, PIC16, PIC17, PIC18

Программатор PICSTARTER+, аналог Picstart Plus компании Microchip для PIC-контроллеров серий PIC12, PIC16, PIC17, PIC18

  • Полный схемотехнический аналог фирменного программатора PICSTART Plus компании Microchip.
  • Поддерживается Интегрированной Средой Разработки MPLAB как PICSTART Plus.

Совместно с MPLAB v5.62 и firmware (прошивкой) v3.00, программатор поддерживает полную линейку PIC-контроллеров:

PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC14000, PIC16C505, PIC16C52, PIC16C54, PIC16C54A, PIC16C54B, PIC16C54C, PIC16HV540, PIC16C55, PIC16C55A, PIC16C554, PIC16C558, PIC16C56, PIC16C56A, PIC16C57, PIC16C57C, PIC16C58A, PIC16C58B, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C642, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C662, PIC16C67, PIC16C71, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C72, PIC16F72, PIC16C72A, PIC16C73, PIC16F73, PIC16C73A, PIC16C73B, PIC16C74, PIC16F74, PIC16C74A, PIC16C74B, PIC16C745, PIC16C76, PIC16F76, PIC16C765, PIC16C77, PIC16F77, PIC16C770, PIC16C771, PIC16C773, PIC16C774, PIC16C781, PIC16C782, PIC16F83, PIC16C84, PIC16F84, PIC16F84A, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F874, PIC16F876, PIC16F877, PIC16C923, PIC16C924, PIC16C925, PIC16C926, PIC17C42, PIC17C42A, PIC17C43, PIC17C44, PIC17C752, PIC17C756, PIC17C756A, PIC17C762, PIC17C766, PIC18C242, PIC18F242, PIC18F248, PIC18C252, PIC18F252, PIC18F258, PIC18C442, PIC18F442, PIC18F448, PIC18C452, PIC18F452, PIC18F458, PIC18C658*, PIC18C858*, rf509AF**, rf509AG**.


Особенности программатора PICSTARTER+:
  • Улучшенный схемотехнический аналог фирменного программатора Picstart Plus компании Microchip.
  • Программатор подключется к COM-порту компьютера (RS232) и поддерживается Интегрированной Средой Разработки MPLAB IDE как программатор Picstart Plus.
  • Поддержка новых PIC-контроллеров появляется в составе Интегрированной Среды Разработки MPLAB IDE задолго до того, как сами микроконтроллеры становятся доступны.

Это позволяет разработчику избегать наиболее неприятных ситуаций, связанных с задержкой ввода поддержки новых микроконтроллеров в программаторы "третьих" фирм. Исключается обычная ситуация, когда образцы кристаллов уже доступны, а разработчик не имеет возможности их использовать из-за отсутствия поддержки в используемом программаторе. Попытки же "подтолкнуть" разработчиков "третьих" фирм к скорейшему вводу поддержки в их программатор как правило не приводят к должному эффекту. Отчасти это объясняется и наличием временнОго зазора. Ведь в то время, когда соответствующее подразделение компании Microchip уже работает над вводом поддержки в свои программаторы используя пилотные "альфа" образцы кристаллов - разработчики "третьих" фирм возможно даже ещё и не слышали об этих кристаллах. Отчасти нерасторопность может объясняться ещё и материальной незаинтересованностью разработчиков оперативно "отодвигать в сторону" текущие разработки и срочно (читать внепланово, аврально) вводить поддержку в уже проданные программаторы.

  • Сертифицированные производителем алгоритмы программирования кристаллов.

Это также немаловажно как при разработке устройств так и при программировании контроллеров для серийных партий. Некорректный алгоритм неизвестного программатора может запрограммировать микроконтроллер не достаточно надежно, так, что через некоторое время появятся "плавающие" биты, вызывающие непонятные и непредсказуемые сбои в работе казалось бы тщательно отработанных устройств. Особенно это касается приборов, работающих в расширенных климатических условиях, когда нестабильность устройства может появляться лишь на максимальных пиках внешних воздействий.

  • Свежая версия программы поддержки MPLAB IDE БЕСПЛАТНО доступна на http://www. microchip.com
  • Полная схемотехническая копия фирменного Picstart Plus.

А следовательно, полная совместимость с фирменной прошивкой (firmware) микроконтроллера PIC17C44, управляющего программатором PICSTART Plus (возможность upgrade при разработке новых PIC). Прошивка (firmware) доступна в составе программы MPLAB IDE.

  • Внутрисхемное программирование микроконтроллеров ( ICSP ).

Внутрисхемное программирование кристаллов может быть выполнено с использованием простых переходников, изготавливаемых самостоятельно и устанавливаемых в единую универсальную 40pin DIP ZIF панель программатора.

  • В готовом устройстве применяется высококачественная универсальная 40pin DIP ZIF панель фирмы ARIES.





Программатор для PIC или про то как мне захотелось самодельных электронных часов

Старым стал наверное, стал испытывать проблемы, при попытке разглядеть, сколько там времени на дисплее ресивера за тюлевой занавеской.
Хотелось что либо сколхозить.
А так как на столе, уже около года, валялись пара сегментных дисплейчика, была выбрана схема на PIC (простейшая, с возможностью регулировки хода)
А для программирования PIC требовался как раз программатор
Чтоб узнать что из этого получилось, добро пожаловать под кат

В выбранной мной схеме часы собирались на основе PIC16F628A
В списке поддерживаемых программатором микроконтроллеров — был указан и мой
Это и повлияло на выбор

Список поддерживаемых микроконтроллеров

10 Серия:
PIC10F200 * PIC10F202 * PIC10F204 * PIC10F206 *
PIC10F220 * PIC10F222 *
12C серии:
PIC12C508 PIC12C508A PIC12C509 PIC12C509A
PIC12C671 PIC12C672 PIC12CE518 PIC12CE519
PIC12CE673 PIC12CE674
12F серии:
PIC12F509 PIC12F629 PIC12F635
PIC12F675 PIC12F683
16C серии:
PIC16C505 PIC16C554 PIC16C558 PIC16C61
PIC16C62 PIC16C62A PIC16C62B PIC16C63
PIC16C63A PIC 16C64 PIC16C64A PIC16C65
PIC16C65A PIC16C65B PIC16C66 PIC16C66A
PIC16C67 PIC16C620 PIC16C620A PIC16C621
PIC16C621A PIC16C622 PIC16C622A PIC16C71
PIC16C71A PIC16C72 PIC16C72A PIC16C73
PIC16C73A PIC16C73B PIC16C74 PIC16C74A
PIC16C74B PIC16C76 PIC16C77 PIC16C710
PIC16C711 PIC16C712 PIC16C716 PIC16C745
PIC16C765 PIC16C773 PIC16C774 PIC16C83
PIC16C84
16F серии:
PIC16F505 PIC16F506 PIC16F54 PIC16F57 *
PIC16F59 * PIC16F627 PIC16LF627A PIC16F627A
PIC16F628 PIC16LF628A PIC16F628A PIC16F630
PIC16F631 PIC16F631-1 PIC16F636 PIC16F636-1
PIC16F639 * PIC16F639-1 * PIC16F648A PIC16F676
PIC16F677 PIC16F677-1 PIC16F684 PIC16F685 *
PIC16F685-1 * PIC16F687 * PIC16F687 *-1 PIC16F688
PIC16F689 * PIC16F689-1 * PIC16F690 * PIC16F690-1 *

PIC16F72 PIC16F73 PIC16F74
PIC16F76 PIC16F77 PIC16F737 PIC16F747
PIC16F767 PIC16F777 PIC16F83 PIC16F84
PIC16F84A PIC16F87 PIC16F88 PIC16F818
PIC16F819 PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F873A PIC16LF873A PIC16F874
PIC16F874A PIC16F876 PIC16F876A PIC16F877
PIC16F877A
18 Серия:
PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2320
PIC18F2321 PIC18F4210 PIC18F2331 PIC18F2450 PIC18F2455 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2550 PIC18F2580
PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220 PIC18F4320
PIC18F6525 PIC18F6621 PIC18F8525 PIC18F8621 PIC18F2331 PIC18F2431
PIC18F4331 PIC18F4431 PIC18F2455 PIC18F2550 PIC18F4455 PIC18F4580 PIC18F2580 PIC18F2420 PIC18F2520 PIC18F2620 PIC18F6520 PIC18F6620 PIC18F6720 PIC18F6585 PIC18F6680 PIC18F8585 PIC18F8680


Заказ был сделан 19. 08.2016, а уже 15.09.2016 был у меня
Фотографии упаковки не сохранилось, но комплектация соответствовала фото продавца, всё упаковано в отдельные пакетики, пакетики в общем большем пакете, а тот в свою очередь в почтовый жёлтый пакет с пупыркой

Внешний вид платы программатора — спаяно аккуратно, но плата не отмыта от слова СОВСЕМ

Но, плата оказалась вполне рабочей
Для работы с ним потребуется программа и драйвера, скачать их можно например тут
Программа интуитивно понятная, выбираем микроконтроллер, указываем путь к файлу прошивки, прошиваем
Как установить микроконтроллер в разъёме программатора — программа подскажет
Мой необходимо было установить первой ногой во второй контакт
Обычно я жму считать чип, чтоб убедиться, что программа видит микроконтроллер, потом заливаю прошивку

В общем-то программатор вполне работоспособный и прошить мой PIC мне удалось
Фузы я не выставлял — заводские, по умолчанию, — вполне прокатили

Короче, плата программатора грязная, элементы впаяны нормально, комплектация точно как указана продавцом и представлена на его странице на картинках, упаковано нормально, доставлено относительно оперативно
Минус за грязь
Скорее всего рекомендую к покупке, чем нет

Теперь о том для чего я всё это затеял

Самодельные часы

Проект взят отсюда

Схема:

Там-же описание, прошивка, рисунок платы

Попытка найти подходящий корпус привела к товарищу, у которого завалялся корпус, в виде домика
Под него была нарисована односторонняя плата

И получились часики:




В качестве питания — зарядка от мобилки
Часы показывают попеременно время и температуру, уличный датчик — не задействовал
Так-же были изготовлены ещё одни маленькие под самодельный корпус:

плата

Конструкция — простейшая, минимум деталей, запускаются без каких либо танцев с бубном
Но, если честно, мне они не понравились, т. к. с этой прошивкой они работают только если не вносить коррекции времени
Как только вносишь коррекцию — часы виснут, и помогает только передёргивание питания
По этому захотелось чего ни будь большего
Так что ПРОДОЛЖЕНИЕ СЛЕДУЕТ…

Программатор PIC K150 ICSP, автоматическое программирование Ач robot】лучшие цены, USB программатор, микроконтроллер + USB кабель ICSP|cable tensor|cable rangecable rs232

K150-это недорогой высокопроизводительныйФотоПрограммист, поддержка самых популярныхФотоЧипы, запрограммированы, читаются, шифруются, используют высокоскоростнуюUSBКоммуникация, быстрое программирование,Качество программирования стабильное и надежное. (Средняя скоростьPICSTART +3-5Время)Полностью автоматическая контрольная сумма программирования;Оснащен40pinDIPБЛОК ПРОГРАММИРОВАНИЯ, прямое Программирование8pin-40pinDIPЧип;8pin-40 pinЧип, кроме встроенногоICSPОнлайн-загрузка интерфейсаПрограммное обеспечение; Программное обеспечение совместимо сWindows 98ИWindows 2000/NT, Windows XP/windows7Операционная система;Новое устройствоБудет отличаться отФотоОбостряется. Мастер-чип сохраняетDIPПосылка с сиденьем!(Примечание: некоторые производители похожих деталей основного чипа smd-чипа, не вызывают никаких небольших проблем с обновлениями в будущем, не могут даже обновить нашПродукты предоставляют услуги по обновлению срока службы)

ПоддержкаФотоМодели микроконтроллера:
10Серия:
PIC10F200 и * PIC10F202 * a PIC10F204 * PIC10F206
PIC10F220 * PIC10F222 *12C
Серия:
PIC12C509 PIC12C509A, PIC12C508 PIC12C508A
PIC12C671 PIC12C672 PIC12CE518 PIC12CE519
PIC12CE673 PIC12CE67412F
Серия: H
PIC12F509 PIC12F629 PIC12F635
PIC12F675 PIC12F68316C
Серия:
PIC16C505 PIC16C554 PIC16C558 PIC16C61
PIC16C62 PIC16C62A использует PIC16C62B PIC16C63
PIC16C63A PIC 16C64 PIC16C64A PIC16C65
PIC16C65A PIC16C65B PIC16C66 PIC16C66A
PIC16C67 PIC16C620 PIC16C620A PIC16C621
PIC16C621A PIC16C622 PIC16C622A PIC16C71
PIC16C71A PIC16C72 PIC16C72A PIC16C73
PIC16C73A PIC16C73B PIC16C74 PIC16C74A
PIC16C74B PIC16C76 PIC16C77 PIC16C710
PIC16C711 PIC16C712 PIC16C716 PIC16C745
PIC16C765 PIC16C773 PIC16C774 PIC16C83
PIC16C8416F
Серия:
PIC16F505 PIC16F506, PIC16F54 PIC16F57 *
PIC16F59 * PIC16F627 PIC16LF627A PIC16F627A
PIC16F628 PIC16LF628A PIC16F628A PIC16F630,
PIC16F631 PIC16F631-1 PIC16F636 PIC16F636-1
PIC16F639 * PIC16F639-1 * PIC16F648A PIC16F676
PIC16F677 PIC16F677-1 PIC16F684 PIC16F685 *
PIC16F685-1 * PIC16F687 * PIC16F687 * -1 PIC16F688
PIC16F689 * PIC16F689-1 * PIC16F690 * PIC16F690-1 *

PIC16F72 PIC16F73 PIC16F74
PIC16F76 PIC16F77 PIC16F737 PIC16F747
PIC16F767 PIC16F777 PIC16F83 PIC16F84
PIC16F84A PIC16F87 PIC16F88 PIC16F818
PIC16F819 PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F873A PIC16LF873A PIC16F874
PIC16F874A PIC16F876 PIC16F876A PIC16F877
PIC16F877A18
Серия:
PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2320
PIC18F2321 PIC18F4210 PIC18F2331 PIC18F2450 PIC18F2455 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2550 PIC18F2580
PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220 PIC18F4320
PIC18F6525 PIC18F6621 PIC18F8525 PIC18F8621 PIC18F2331 PIC18F2431
PIC18F4331 PIC18F4431 PIC18F2455 PIC18F2550 PIC18F4455 PIC18F4580 PIC18F2580 PIC18F2420 PIC18F2520 PIC18F2620 PIC18F6520 PIC18F6620
. ..

Особенности:

1.Поддерживает большинство популярных программирующих чипов изображений, шифрование и другие функции!
2. Нет внешнего источника питания, связи и источника питания, только USB линия печати завершена, без каких-либо кабелей.2.Скорость программирования, чемPICSTARTPLUSГораздо быстрее.3.Удобная программа считывания микросхем.4.Полностью автоматическая контрольная сумма программирования.5.Полная информация дает пользователям четкое представление о работе.6.Оборудовано40pinZIFБЛОК ПРОГРАММИРОВАНИЯ, прямое Программирование8-pin к 40-контактныйМикроконтроллер PIC чип может ICSP онлайн-программатор или плюс место для преобразованияСнаружи7. 8pin40 pinЧипВыход непосредственно онлайн скачатьЧерез бортовойICSP.8.Совместим сWindows 98ИWindows 2000/NT, Windows XP / Windows 7 иПрочие операционные системы.9 программного обеспечения проста в использовании.

Изменения в ПО для ST-011

Информация о изменениях в ПО программаторов ST-001/011


Первая строка - версия задачи и ее дата выхода (st010e. exe и st010r.exe).
Вторая строка - версия файла библиотеки (st010.mlb).
В скобках -  количество поддерживаемых типов микросхем в данной версии ПО.
Далее следуют изменения ПО появившиеся в данной версии.

V5.21m от 12-01-10
V5.25b от 18-02-11
(1645)
			Поддержка CAT24C(021-081),CAT24C(022-082),
			CAT24C161,162,CAT93C46 - sEEPROM Catalist
			MX25L1605D,3205D,6405D - sEEPROM Macronix
			K8D6316UT/UB - FLASH Samsung
			S29JL032R31/R32,S29JL036H - FLASH Spansion
			ATmega48A/PA,ATmega88A/PA,ATmega168A/PA, - Micro Atmel

V5.21m от 12-01-10
V5.25a от 28-04-10
(1617)
			Поддержка Pm25LV010 - sEEPROM PMC
			W25X10,20,40,80,16,32,64 - sEEPROM Winbond
			A29L008AT/AB (TSOP40) - FLASH Amic Technology
			AE49F2008 - FLASH ASD
			PIC16F685,687,690 - Micro Microchip

								ВНИМАНИЕ!!!!!

			Начиная с версии библиотеки V5.25a введена поддержка
			работы программатора c микросхемами
			К556РТ161 через новый адаптер STERH (556рт161 V3).
			Данный адаптер обеспечивает полное выполнение
			ТУ завода изготовителя на  программирование данных
			микросхем.

V5.21m от 12-01-10
V5.24z от 21-01-10
(1603)
			Поддержка MX29F004B/T - Flash Macronix
			AT26DF321 - sEEPROM Atmel
			S29C51002T/B - Flash SyncMOS

V5.21m от 12-01-10
V5.24y от 12-01-10
(1571)
			Поддержка 27513 - EPROM INTEL
			AT26F004,AT26DF081A - sEEPROM Atmel
			К1639РТ2 - EPROM Россия
			W27C020 - EEPROM Winbond
			MX29LV004/008/BT/BB - Flash Macronix (TSOP40)
			M50FW080N - Flash STM (TSOP40)
			S29C51004T/B - Flash SyncMOS
			ATmega16A/32A - Micro Atmel

V5.21l от 06-05-09
V5.24x от 22-10-09
(1555)
			PIC18F2455 - Micro Microchip
			SST29C010 - EEPROM SST
			W25X(010-080) - sEEPROM Winbond
			M24C04,M24C08 - sEEPROM STM

V5.21l от 06-05-09
V5.24v от 06-05-09
(1557)
			Поддержка AT27HC641,AT27HC642 - EPROM Atmel
			P89V(LV)51RB(RC)(RD)2 - Micro Philips (NXP)
			P89C51RD2 - Micro Philips
			EN25F80 - sEEPROM EON
			PIC12F508/509,PIC16F87/88,
			PIC16F818/819,PIC18F2610/2620 - Micro Microchip
			ATmega164P(V),ATmega324P(V),ATmega644P(V) -Micro Atmel
			SST49LF008A - FLASH SST
			SST25VF016B - sEEPROM SST
			Поддержка К1081РР1 с напряжением стирания 18 вольт.

V5.21k от 08-02-07
V5.24u от 05-02-09
(1521)
					ВНИМАНИЕ!!!!!

			Изменен алгорим программирования и номиналы
			резисторов в переходнике для микросхем 556РТ161.
			Рекомендуться использовать для программирования
			этих микросхем переходник нашего производства
			DIP40 - RSOP40 (Универсальный "DIP" и "Планар")
			Номиналы резисторов в шинах данных изменены с 51 ом
			на 180 ом.

				     ОСОБОЕ ВНИМАНИЕ!!!!

			Использование данной версии библиотеки и переходников
			как нашего прежнего выпуска с резисторами в 51 ом,
			так и самодельных с таким же номиналом резисторов
			однозначно будет приводить к выходу микросхем из
			строя.
			Так-же нельзя производить программирование этих
			микросхем в DIP корпусах напрямую через панельку
			программатора без использования переходника.

V5.21k от 08-02-07
V5.24t от 06-06-08
(1521)
			Поддержка Am29LV320DT(B) - FLASH AMD
			TE28F200,400,800B5T(B) - FLASH INTEL
			MT28F200,400,800B5T(B) - FLASH MICRON
			AT89LP213,AT89LP214
			AT89LP2052,AT89LP4052 - Micro Atmel
			(параллельное и последовательное программирование)

V5. 21k от 08-02-07
V5.24s от 15-04-08
(1501)
			Поддержка SST37VF512,010,020,040 - EEPROM SST
			M50FW040 (TSOP40) - FLASH STM

V5.21k от 08-02-07
V5.24r от 08-04-08
(1496)
			Поддержка SST25VF512,010,020,040,080B - sEEPROM SST

V5.21k от 08-02-07
V5.24q от 20-03-08
(1491)
			Поддержка M27C322 - Eprom STM
			исправлена ошибка программирования M27C160 Eprom STM

V5.21k от 08-02-07
V5.24p от 16-01-08
(1475)
			Поддержка AT27C516 - Eprom Atmel
			NMC93C06(7002MN010) - sEEPROM  National Semiconductor

V5.21k от 08-02-07
V5.24o от 19-12-07
(1472)
			Поддержка AT90USB128x - Micro Atmel
			(параллельное и последовательное программирование)

V5.21k от 08-02-07
V5.24n от 28-11-07
(1470)
			Поддержка SST39V(L)F080  - Flash SST (корпус TSOP40)
			FM24C04A,FM24CL04,FM24C16A,FM24CL16,
			FM24C64,FM24CL64A,FM24C256,FM24C512 - FRAM Ramtron
			AT93C86 - sEEPROM Atmel

V5. 21k от 08-02-07
V5.24m от 10-10-07
(1458)
			Поддержка MX26LV160AT/AB - Flash Macronix
			A29L040L - Flash Amic

V5.21k от 08-02-07
V5.24l от 19-09-07
(1455)
			Поддержка TC58FVB160,TC58FVT160 - Flash Toshiba
			W39V040FB - Flash Winbond


V5.21k от 08-02-07
V5.24k от 18-07-07
(1451)
			Поддержка A29001T(B),A290011T(B) - Flash Amic
			M58LW032C,M58LW064C,M58LW128A - Flash STM

			PIC18C442,PIC18C452 - Micro Microchip

			PIC17C752,PIC17(L)C756(A),PIC17C762
			PIC17C766 - Micro Microchip последовательное
			программирование

			Для внутрисхемного программирования PIC17CXXX от
	   		Microchip используются следующие контакты
	   		колодки DIP40/DIP42  программатора


      --------T--------¬
      ¦ DIP40 ¦  DIP42 ¦
      +-------+--------+       --------------------¬
      ¦  14   ¦   15   +-------+ VCC  		   ¦ *
      +-------+--------+       +-------------------+
      ¦  15   ¦   16   +-------+ DATA (RA4)        ¦ **
      +-------+--------+       +-------------------+
      ¦  16   ¦   17   +-------+ TEST              ¦
      +-------+--------+       +-------------------+
      ¦  17   ¦   18   +-------+ MCLR              ¦
      +-------+--------+       +-------------------+
      ¦  18   ¦   19   +-------+ SCK  (RA5)        ¦ **
      +-------+--------+       +-------------------+
      ¦  19   ¦   20   +-------+ OSC  (RA1)        ¦
      +-------+--------+       +-------------------+
      ¦  20   ¦   21   +-------+ GND		   ¦ ***
      L-------+---------       L--------------------
*	-  Не используеться, если для микросхемы в устройстве
	   имеется питание +5 вольт.
**	-  При длинном кабеле >> 20 см. рекомендуется притянуть через
	   резисторы 1 ком. к VCC на стороне устройства.
***	-  Соединяется с "землей" устройства в обязательном порядке.

V5.21k от 08-02-07
V5.24j от 12-04-07
(1438)
			Поддержка AT89S8253 - Micro Atmel последовательное
			программирование

V5.21k от 08-02-07
V5.24i от 15-03-07
(1426)
			Поддержка
			TE28F800C3T(B),TE28F160C3T(B)
			TE28F320C3T(B) - Flash Intel
			ATmega329,3290,645,6450,649,6490 - Micro Atmel
			(параллельное и последовательное программирование)
			AT24C32C,AT24C64B,AT24C64C
			AT24C128B,AT24C256B,AT24C512B, - sEEPROM Atmel
			TC58FVM5B2A,TC58FVM5T2A
			TC58FVM6B2A,TC58FVM6T2A - Flash Toshiba
			W39V040 - Flash Winbond
			EN29LV040 - Flash Eon
			SST29LE010 - EEPROM SST
			HT27C010 - EPROM Holtec
			EPCS1,EPCS4,EPCS16 - sEEPROM Altera
			M93C76 - sEEPROM STM

V5. 21k от 08-02-07
V5.24h от 08-02-07
(1372)
			ATtiny24/44/84/25/45/85/261/461/861
			AT90PWM2/2B/3/3b - Micro Atmel
			(параллельное и последовательное программирование)

V5.21j от 22-02-06
V5.24f от 24-01-07
(1331)
			Поддержка PIC16F636,PIC16F684,PIC16F688
			- Micro Microchip

V5.21j от 22-02-06
V5.24f от 24-01-07
(1328)
			Поддержка ET2716 - Eprom Mostek
			M5L2732K - Eprom Mitsubishi Electric
			PIC12F635,PIC12F683 - Micro Microchip
			AT25010A,AT25020A,AT25040A - sEEPROM Atmel
			FM93C56 - sEEPROM Fairchild Semiconductor
			M24C16,M24C32,M24C64
			M24128,M24256,M24512 - sEEPROM STM
			93c56A(B)(C), 93lc56A(C), 93aa56A(B)(C)
			93c66A(B)(C), 93lc66A(C)
			93aa66A(B)(C) - sEEPROM Microchip
			MBM29F080A,MBM29F016A
			MBM29DL161(2,3,4)TE(BE) - Flash Fujitsu

V5.21j от 22-02-06
V5.24e от 02-11-06
(1287)
			Поддержка PIC16F913(916) - Micro Microchip

V5. 21j от 22-02-06
V5.24d от 19-10-06
(1285)
			Поддержка AT49BV(LV)1614(T) - Flash Atmel
			AT49BV160C(T),AT49BV162(T),AT49BV163(T) - Flash Atmel
			TS87C52X2 - Micro Temic

V5.21j от 22-02-06
V5.24c от 03-10-06
(1272)
			Поддержка W39V040A - Flash Winbond

V5.21j от 22-02-06
V5.24b от 26-09-06
(1271)
			Поддержка EN29F002(N)T(B) - Flash EON

V5.21j от 22-02-06
V5.24a от 08-08-06
(1267)
			Поддержка
			W77L(E)516 - Micro Winbond

V5.21j от 22-02-06
V5.23z от 16-06-06
(1265)
			Поддержка
			LE25FV051T - sEEPROM Sanyo

			ATMEGA325,640,644,645,6450,1280,1281,2560,2561
			Micro Atmel (параллельное и последовательное
			программирование)
V5.21j от 22-02-06
V5.23y от 23-05-06
(1235)
			Поддержка
			AT49F2048A,AT49LV8192A(T) - Flash Atmel
V5.21j от 22-02-06
V5.23x от 25-04-06
(1232)
			Поддержка
			AT89S2051,AT89S4051 - Micro Atmel (параллельное
			и последовательное программирование)
			AK6420AM,AK6440AM,AK6480AM - sEEPROM Asahi Kasei

V5. 21j от 22-02-06
V5.23w от 22-02-06
(1225)
			Поддержка
			MPC89E(L)51,52,53,54,58,515,516,556 - Micro MegaWin
			исправлена ошибка программирования W77E58 - Micro
			Winbond

V5.21i от 30-11-05
V5.23v от 15-02-06
(1209)
			Поддержка
			AT28HC256 - EEPROM Atmel
			24LC512 - sEEPROM Microchip
			W27E040 - EEPROM Winbond
V5.21i от 30-11-05
V5.23u от 23-12-05
(1206)
			Поддержка
			SST49LF002B,SST49LF003B,SST49LF004B - FLASH SST
			PIC10F200,PIC10F202,PIC10F204
			PIC10F206 - MICRO Microchip

			Для внутрисхемного программирования PIC10 от
	   		Microchip используются следующие контакты
	   		колодки DIP40/DIP42  программатора
      --------T--------¬
      ¦ DIP40 ¦  DIP42 ¦
      +-------+--------+      -------¬
      ¦  14   ¦   15   +------+ VCC  ¦ *
      +-------+--------+      +------+
      ¦  15   ¦   16   ¦      ¦      ¦
      +-------+--------+      +------+
      ¦  16   ¦   17   ¦      ¦      ¦
      +-------+--------+      +------+
      ¦  17   ¦   18   +------+ MCLR ¦
      +-------+--------+      +------+
      ¦  18   ¦   19   +------+ GP1  ¦ **
      +-------+--------+      +------+
      ¦  19   ¦   20   +------+ GP0  ¦ **
      +-------+--------+      +------+
      ¦  20   ¦   21   +------+ GND  ¦
      L-------+---------      L-------
*	-  Не используеться, если для микросхемы в устройстве
	   имеется питание +5 вольт.
**	-  При длинном кабеле >> 20 см. притянуть через
	   резисторы 1 ком. к VCC на стороне устройства.


V5.21i от 30-11-05
V5.23t от 30-11-05
(1195)
			Поддержка
			A29002T,A29002B,A290021T,A290021B,A290406 - Flash AMIC
			AT45DB321C - sEEPROM Atmel

V5.21h от 14-10-05
V5.23s от 11-11-05
(1189)
			Поддержка CAT28F512 Flash Catalyst
			M29W320DT/DB,M29W640DT/DB - FLASH STM (SGS - Thompson)

V5.21h от 14-10-05
V5.23r от 14-10-05
(1184)
			Поддержка P89C60X2,P89C61X2 - Micro Philips
			MX27C2000 - EPROM Macronix
			Am29F017D (TSOP40) - Flash AMD
			Am29F032B (TSOP40) - Flash AMD
			M95512 - sEEPROM STM (SGS - Thompson)

V5.21g от 19-07-05
V5.23q от 28-09-05
(1178)
			Поддержка AT49BV040T - Flash ATMEL
			M27C322 - EPROM STM (SGS - Thompson)
			M573РФ4А - EPROM Россия

V5.21g от 19-07-05
V5.23p от 19-07-05
(1175)
			Поддержка AT45DB21-AT45DB41
			корпус SOIC8 - DataFlash ATMEL
			AT45DB11-AT45DB321 SPI программирование - DataFlash ATMEL
			Для SPI программирования DataFlash от
	   		ATMEL используются следующие контакты
	   		колодки DIP40/DIP42  программатора
      --------T--------ѓ
      Ѓ DIP40 Ѓ  DIP42 Ѓ
      +-------+--------+      -------ѓ
      Ѓ  14   Ѓ   15   +------+ VCC  Ѓ *
      +-------+--------+      +------+
      Ѓ  15   Ѓ   16   +------+ RESETЃ
      +-------+--------+      +------+
      Ѓ  16   Ѓ   17   +------+ SI   Ѓ **
      +-------+--------+      +------+
      Ѓ  17   Ѓ   18   +------+ SO   Ѓ **
      +-------+--------+      +------+
      Ѓ  18   Ѓ   19   +------+ SCK  Ѓ **
      +-------+--------+      +------+
      Ѓ  19   Ѓ   20   +------+ CS   Ѓ **
      +-------+--------+      +------+
      Ѓ  20   Ѓ   21   +------+ GND  Ѓ
      L-------+---------      L-------
*	-  Не используеться, если для микросхемы в устройстве
	   имеется питание +5 вольт.
**	-  При длинном кабеле >> 20 см. рекомендуется притянуть через
	   резисторы 1 ком. к VCC на стороне устройства.



V5.21f от 13-04-05
V5.23o от 27-06-05
(1158)
			Поддержка Am29f016D ( корпус TSOP48 )- Flash AMD

V5.21f от 13-04-05
V5.23n от 29-04-05
(1157)
			Поддержка AT45DB011B ( корпус SOIC8 )- DataFlash ATMEL

V5.21f от 13-04-05
V5.23n от 29-04-05
(1156)
			Поддержка SST49LF003A - FLASH SST
			X24645 - sEEPROM Xicor

V5.21f от 13-04-05
V5.23m от 13-04-05
(1154)
			Поддержка HY29F162T(B),HY29F163T(B) - FLASH HYNIX
			MX29F400TTC,MX29F400BTC - FLASH MACRONIX
			FM24C04 - sEEPROM Fairchild
V5.21c от 23-02-05
V5.23k от 30-03-05
(1136)
			Поддержка ATtiny11L,ATtiny12V,ATtiny26(L)
			ATtiny2313(V) - MICRO ATMEL
			параллельное и последовательное (SPI) -
			программирование
			поддержка ATMEGA323(L) - MICRO ATMEL
			параллельное программирование

			AM29LV200BB/BT - FLASH AMD

V5. 21c от 23-02-05
V5.23j от 22-03-05
(1125)
			Поддержка PIC16LF84,PIC16F818/819 - MICRO Microchip
			S29AL016M01/M02,S29AL016MR1/MR2, - FLASH AMD
			A29L800T/U - FLASH AMIC
			MX26LV800TT/BT - FLASH Macronix
			SST39VF88,SST39VF160 - FLASH SST
V5.21c от 23-02-05
V5.23i от 23-02-05
(1112)
			Поддержка W27c01 - EEPROM Winbond
			поддержка SST27SF256,SST27SF512 - EEPROM SST
			EN29f040A - FLASH EON
V5.21b от 22-12-04
V5.23h от 22-01-05
(1108)
			Поддержка W39V040F - FLASH Winbond
			D8751H - MICRO AMD
V5.21b от 22-12-04
V5.23h от 22-01-05
(1106)
			Поддержка M29F200BT(B),M29F400BT(B),M29F800DT(B) -
			FLASH ST-Microelectronics
V5.21b от 22-12-04
V5.23g от 21-01-05
(1100)
			Исправлена ошибка программирования 85C22V10 -PLD Intel

V5.21b от 22-12-04
V5.23f от 13-01-05
(1100)
			Поддержка W29C512A,W29EE512 - FLASH Winbond


V5. 21b от 22-12-04
V5.23e от 22-12-04
(1098)
			Поддержка SST39SF040,SST49LF004A - FLASH SST
			M5M27C202 - EPROM Mitsubishi Electric

V5.21a от 12-10-04
V5.23d от 17-11-04
(1095)
			Поддержка 25(C)(LC)(AA)010-640 - sEEPROM Microchip

V5.21a от 12-10-04
V5.23c от 28-10-04
(1074)
			Поддержка LE25FV101T - sEEPROM SANYO

			Внимание!!!!
			Установка данной микросхемы в панельку
			программатора производиться с разворотом
			на 180 градусов

V5.21a от 12-10-04
V5.23b от 12-10-04
(1073)
			Поддержка SST27SF010,SST27SF020 - EPROM SST
			Pm49FL002T - FLASH PMC

			Внимание!!!!

			При работе со следующими микросхемами используется
			адаптер DIP40-TSOP40 (FLASH 256K-4M X 8)

			E28F008SA,E28F016SA
			E28F004S3,E28F008S3,E28F016S3
			E28F004S5,E28F008S5,E28F016S5 - FLASH INTEL

V5.20z от 20-09-04
V5.23a от 20-09-04
(1059)
			Поддержка TE28F800B3T(B),TE28F160B3T(B)
			TE28F320B3T(B),TE28F640B3T(B) - FLASH INTEL

			Внимание!!!!

			При работе с данными микросхемами используется
			адаптер DIP42-TSOP48 (FLASH 128K-2M X 16)

V5. 20y от 17-08-04
V5.22z от 17-08-04
(1051)
			Исправлена ошибка в работе "внутреннего теста
			программатора"
V5.20x от 26-05-04
V5.22y от 18-06-04
(1051)
			Исправлена ошибка программирования
			конфигурации на микроконтроллерах PIC18Fxxxx

V5.20x от 26-05-04
V5.22x от 26-05-04
(1051)
			Поддержка P89C51,52,54,58X2 - MICRO Philips

V5.20w от 13-11-03
V5.22w от 26-04-04
(1046)
			Поддержка AT89C51RD2,ED2,ID2 - MICRO Atmel
			поддержка MBM29F160BE,MBM29F160TE - FLASH Fujisu

			изменено распределение адресного пространства
			для T89C51AC2,CC01 -

			0x00000 - 0x07fff  -- User Memory
			0x08000 - 0x0f7ff  -- Unused Memory (неиспользуемое)
			0x0f800 - 0x0ffff  -- Boot Memory
			0x10000 - 0x107ff  -- Data Memory

			Внимание !!!!
			Цоколевка для T89C51AC2,CC01 (корпуса PLCC и PQFP)
			не совпадает со стандартной для MCS51.

V5. 20w от 13-11-03
V5.22v от 09-04-04
(1041)
			Поддержка W78E52B,W78LE52 - MICRO Winbond
			Поддержка ATmega48,88,168(V) - MICRO ATMEL
			Параллельное и последовательное (SPI) -
			программирование

V5.20w от 13-11-03
V5.22u от 08-04-04
(1027)
			Поддержка BU9882 - sEEPROM Rohm

V5.20w от 13-11-03
V5.22t от 26-03-04
(1026)
			Поддержка AT49BV(LV)2048A - Flash Atmel
			Поддержка PIC16F(LF)627A,628A - MICRO Microchip
			Исправлена ошибка стирания PIC16F(LF)648A
			Исправлена ошибка программирования
			конфигурации на ATmega8515(L)
			Поправлен алгоритм программирования К1623РТ2

V5.20w от 13-11-03
V5.22s от 28-11-03
(1020)
			Поддержка CAT28F010 - Flash Catalyst

V5.20w от 13-11-03
V5.22r от 13-11-03
(1019)
			Поддержка ATmega8535(V) - MICRO ATMEL
			Параллельное и последовательное (SPI) -
			программирование

V5.20v от 07-05-03
V5. 22q от 10-11-03
(1015)
			Поддержка PIC18F6520,8520,6620,8620
			6720,8720 - MICRO Microchip
			Последовательное (SPI) - программирование

V5.20w от 07-05-03
V5.22p от 01-11-03
(1009)
			Поддержка ATmega64(L) - MICRO ATMEL
			Последовательное (SPI) - программирование

V5.20v от 07-05-03
V5.22o от 28-10-03
(1007)
			Поддержка ATmega162(L,V) - MICRO ATMEL
			Параллельное и последовательное (SPI) -
			программирование
			Поддержка ATmega64(L) - MICRO ATMEL
			параллельное программирование
			Поддержка PIC18FXXXX - MICRO Microchip
			Параллельное и последовательное (SPI) -
			программирование

			Таблица подключения для PIC18FXXXX (S) (SPI - режим)

		      	Sterh(14) - VCC
			Sterh(15) - MCLR
			Sterh(16) -
			Sterh(17) - RB7 / Serial DATA
			Sterh(18) - RB6 / Serial CLOCK
			Sterh(19) - RB5 / PGM
			Sterh(20) - GND

			Нумерация выводов для "Sterh" указана
			для DIP40 - панельки.

V5.20v от 07-05-03
V5.22n от 17-10-03
(969)
			Исправлена ошибка стирания
			PIC16F87XA - MICRO Microchip

V5.20v от 07-05-03
V5.22m от 19-09-03
(969)
			Поддержка AT25HP256/512 - sEEPROM ATMEL
			ATF16V8BQ - PAL ATMEL
			PIC16F873A/874A/876A/877A - MICRO Microchip
			Pm49F002T - FLASH PMC
			SST49LF020 - FLASH SST
			Исправлена ошибка программирования конфигурации
			на X1736E - X17256E(X) sEPROM Xilinx
V5.20v от 07-05-03
V5.22l от 21-05-03
(960)
			Поддержка ATmega32(L) - MICRO ATMEL
			параллельное программирование


V5.20v от 07-05-03
V5.22k от 19-05-03
(958)
			Поддержка XC1736E,XC1765E(X)
			XC17128E(X),XC256E(X) - SEPROM Xilinx
			Исправлена ошибка
			программирования M29F040B,M29W040 - FLASH STM и FLASH
			PMC (29F) возникающая на некоторых экземплярах ST-010

V5.20v от 07-05-03
V5.22j от 13-05-03
(951)
			Поддержка M29F040B,M29W040 - FLASH STM

V5.20v от 07-05-03
V5.22i от 08-05-03
(949)
			Поддержка SST28S(V)F040 - FLASH SST
			Поддержка ATmega169(L,V),ATmega32(L) - MICRO ATMEL
			последовательное программирование

V5.20v от 07-05-03
V5.22h от 07-05-03
(942)
			Поддержка ATmega8515(L) - MICRO ATMEL
			Параллельное и последовательное (SPI) -
			программирование
			Поддержка ATmega169(L,V) - MICRO ATMEL
			параллельное программирование

			Поддержка Z86E02 - MICRO ZILOG

V5.20u от 24-03-03
V5.22g от 24-03-03
(934)
			Поддержка W78E58B - MICRO WINBOND
			при чтении идентов у ATtiny12,12l,15,15L
			добавлено чтение калибровочного байта

V5.20t от 06-12-02
V5.22f от 01-03-03
(933)
			Поддержка M5M27C101,M5M27C201 - EPROM Mitsubishi Electric
V5.20t от 06-12-02
V5.22e от 22-02-03
(931)
			Поддержка XC17S15A,30A,50A,100A,150F - sEPROM Xilinx
			mm29lf040 - Flash MEGAWIN
			HY29F002TC,HY29f002BC - Flash Hyundai
			W77E58 - MICRO Winbond
V5.20t от 06-12-02
V5.22d от 15-02-03
(922)
			Поддержка PIC16F630,PIC16F676 - MICRO Microchip

V5.20t от 06-12-02
V5.22c от 13-02-03
(920)
			Поддержка
			PIC12F629,PIC12F675,PIC16F(LF)648A - MICRO Microchip

V5.20t от 06-12-02
V5.22b от 23-01-03
(916)
			Поддержка
			Am29LV001BT/BB,Am29F(LV)001(2)BT/BB - Flash AMD
			W49V002U - Flash Winbond

V5.20t от 06-12-02
V5.22a от 16-01-03
(907)
			Поддержка W49V002A,W49V002FA - Flash Winbond

V5.20t от 06-12-02
V5.21z от 06-12-02
(905)
			Поддержка ATmega16(L) - MICRO ATMEL
			параллельное и последовательное (SPI) -
			программирование

V5.20s от 28-11-02
V5.21y от 28-11-02
(901)
			Поддержка ATmega8(L),ATtiny26(L) - MICRO ATMEL
			параллельное программирование
			Возвращена в список W78E58 - MICRO Winbond

V5.20r от 17-10-02
V5.21x от 22-11-02
(896)
			Исправлена ошибка программирования "DCLK Pin option"
			у AT17C(LV)512A,AT17C(LV)010A,
			AT17C(LV)002A,AT17C(LV)020A - sEEPROM - ATMEL
			Исключена из списка W78E58 - MICRO Winbond
V5.20r от 17-10-02
V5.21w от 15-11-02
(897)
			Поддержка AT29BV040A - Flash ATMEL
			Поддержка AT17C(LV)512A,AT17C(LV)010A
			в DIP8 корпусе sEEPROM - ATMEL

V5.20r от 17-10-02
V5.21v от 29-10-02
(892)
			Поддержка
			M6M80021,M6M80041, - sEEPROM Mitsubishi Electric

V5.20r от 17-10-02
V5.21u от 17-10-02
(890)
			Поддержка
			Am29LV160DT(B) - Flash AMD
			ATmega8(L),ATtiny26(L) - MICRO ATMEL
			Последовательное (SPI) - программирование
			Бит "RSTDISBL" в этом режиме не
			программируется
V5.20q от 20-06-02
V5.21t от 11-10-02
(884)
			Поддержка
			AK6420AF,AK6440AF,AK6480AF - sEEPROM ASAHI KASEI

V5.20q от 20-06-02
V5.21s от 05-10-02
(881)
			Поддержка
			Am29F080B - Flash AMD
			MX29F080  - Flash Macronix

V5.20q от 20-06-02
V5.21r от 04-10-02
(879)
			Поддержка
			TC58FVT400/B400F(FT) - Flash Toshiba
			Am29LV040B - Flash AMD
			MBM29F040C - Flash Fujitsu
			AT49F(BV)8192A(T) - Flash Atmel
			AT49BV(LV)8011(T) - Flash Atmel
			M95010-M95256 - sEEPROM ST Microelectronics

V5.20q от 20-06-02
V5.21q от 26-09-02
(860)
			Поддержка CAT28F102 - Flash Catalyst
			Поддержка M5M28F102 - Flash Mitsubishi Electric
			Поддержка FM27C256Q,512Q,010Q - EPROM Fairchild
			Semiconductor
			Поддержка AT24C1024 - sEEPROM Atmel

V5.20q от 20-06-02
V5.21p от 14-09-02
(854)
			Поддержка AT17C(LV)002(A) - sEEPROM Atmel
			Поддержка AT49F1025 - FLASH Atmel
			Поддержка AT89(L)S51/52 - MICRO Atmel
			Параллельное и последовательное (SPI) -
			программирование
			Поддержка AT89(L)S53,AT89(L)S8252 - MICRO Atmel
			последовательное (SPI) - программирование
			подкорректирован алгоритм программирования для
			AT89C2051 - MICRO Atmel

V5.20q от 20-06-02
V5.21o от 20-06-02
(837)
			Поддержка ATMEGA161(L) - MICRO Atmel
			Параллельное и последовательное (SPI) -
			программирование
V5.20p от 17-05-02
V5.21n от 31-05-02
(833)
			Поддержка MX29F002(N)T/B - FLASH MACRONIX

V5.20p от 17-05-02
V5.21m от 18-05-02
(829)
			Поддержка K9F4008W0A - NAND FLASH Samsung

V5.20p от 17-05-02
V5.21l от 17-05-02
(828)
			Поддержка ATMEGA128(L) - MICRO Atmel
			Параллельное и последовательное (SPI) -
			программирование

V5.20o от 11-04-02
V5.21k от 04-05-02
(824)
			Поддержка SST49LF002A - FLASH SST
			MBM29DL400TC/BC,MBM29DL800TA/BA - FLASH Fujitsu

V5.20o от 11-04-02
V5.21j от 15-04-02
(819)
			Убрано из списка 8 контроллеров от Atmel
			которые никогда не выпускались

			Исправлена ошибка программирования конфигурации
			на PIC16C773(774)

V5.20o от 11-04-02
V5.21i от 11-04-02
(827)
			Поддержка 89C51AC2,CC01,RB2,RC2,IB2,IC2 - MICRO Temic
			Semiconductors

			Распределение адресов для T89C51AC2,CC01 -
			0x00000 - 0x7fff  -- User Memory
			0x08000 - 0x87ff  -- Boot Memory
			0x08800 - 0x8fff  -- Data Memory

			Внимание !!!!
			Цоколевка для T89C51AC2,CC01 (корпуса PLCC и PQFP)
			не совпадает со стандартной для MCS51.

V5.20n от 03-04-02
V5.21h от 03-04-02
(821)
			Поддержка 89C51RD2 - MICRO Temic Semiconductors

V5.20m от 18-03-02
V5.21g от 25-03-02
(820)
			Поддержка D2764D - EPROM NEC

V5.20m от 18-03-02
V5.21f от 21-03-02
(819)
			Добавлен 21 PIC - контроллер от Microchip,
			в том числе - PIC16С52,PIC16C712,PIC16C716,PIC16C717
			PIC16F74,PIC16F77

V5.20m от 18-03-02
V5.21e от 18-03-02
(798)
			Поддержка PALCE22V10Z  - PAL AMD
			Поддержка PIC16F73,76  - MICRO Microchip
			Исправлена ошибка стирания ATMEGA163(L) на некоторых
			экземплярах ST-011
V5.20l от 15-02-02
V5.21d от 18-02-02
(795)
			Поддержка W78E516B  - MICRO Winbond
			Распределение адресов для W78E516B -
			0x00000 - 0xffff  -- APROM
			0x10000 - 0x10fff -- LDROM
			Поддержка M93C46,M93C86 - sEEPROM ST-Microelectronics
			(SGS-Thomson)

V5.20l от 15-02-02
V5.21c от 15-02-02
(792)
			Поддержка TMS2764  - EPROM Texas Instruments
			Поддержка M5L2764K - EPROM Mitsubishi Electric

V5.20k от 07-12-01
V5.21b от 08-02-02
(790)
			Коррекция алгоритма для К556РТ161 - PROM Россия

V5.20k от 07-12-01
V5.21a от 30-01-02
(790)
			Исправлена ошибка стирания 39SF020 - FLASH SST
			Поддержка TMS2564 - EPROM Texas Instruments

V5.20k от 07-12-01
V5.20z от 24-12-01
(789)
			Поддержка MX27C256 - EPROM Macronix
			Поддержка SDE2506  - sEEPROM Siemens

V5.20k от 07-12-01
V5.20y от 19-12-01
(787)
			Поддержка 29F(LV)200/400/800XX - FLASH Fujitsu
			Коррекция алгоритма для N82802AB/AC - FLASH INTEL

V5.20k от 07-12-01
V5.20x от 07-12-01
(773)
			Поддержка X2864A - EEEPROM Xicor, 2764 - EPROM SEEQ

V5.20j от 26-10-01
V5.20w от 01-12-01
(771)
			Поддержка M6M80011 - sEEPROM Mitsubishi Electric
			Pm29F002T/B,Pm29F004T/B,Pm29LV104RT/RB - FLASH PMC


V5.20j от 26-10-01
V5.20v от 06-11-01
(764)
			Поддержка W27E257,W27E512 - EEPROM WINBOND

V5.20j от 26-10-01
V5.20u от 26-10-01
(762)
			Поддержка PIC16C745/765,PIC16C773/774

V5.20i от 19-10-01
V5.20t от 19-10-01
(758)
			Поддержка Am29FLV010 - FLASH AMD
			SPI-программирование Atmel AVR AT90S1200,AT90S2313
			Исправлена ошибка программирования конфигурации
			у ATMEGA103 в SPI - режиме

V5.20h от 09-10-01
V5.20s от 09-10-01
(755)
			Поддержка AT49F(BV)16X4(T) - FLASH ATMEL
			Необходимо помнить что "Unprotect" для
			данных микросхем - временный. Производиться
			подачей +12вольт на вывод "Reset"

V5.20g от 24-09-01
V5.20r от 27-09-01
(747)
			Поправлена ошибка программирования AT24C04 и
			AVR AT89S4433 (S),AT89S8535 (S) через SPI

			Поддержка
			XLS93C46 - sEEPROM Exel
			93LC46B,93LC56B,93LC66B - sEEPROM Microchip
			24LC41(A) - Dual port I2C sEEPROM Microchip

			Распределение адресов для 24LC41
			0x000 - 0x200 - 4 Kbit Serial EEPROM
			0x200 - 0x27f - 1 Kbit EDID Table

V5.20g от 24-09-01
V5.20q от 28-08-01
(742)
			В меню "Установки" ("Option") введена установка
			расширения файла по умолчанию

V5.20f от 14-08-01
V5.20q от 28-08-01
(742)
			Поддержка W29C040 - EEPROM WINBOND
			Поддержка 24LC21,211,41 - sEEPROM Microchip
			Поддержка BR9010,9020,9040 - sEEPROM ROHM
			Поддержка ST24LC21B,ST24FC21,ST24LW21,ST24FW21 -
			-sEEPROM ST- Microelectronics

V5.20f от 14-08-01
V5.20p от 14-08-01
(731)
			Поддержка NMC27C256BQ - EPROM National Semiconductor
			Поправлена ошибка приводящая к некорректному
			программированию битов конфигурации у PIC-контроллеров
			фирмы Microchip

V5.20e от 03-07-01
V5.20o от 03-07-01
(730)
			Поддержка PIC16F870/871/872 - MICRO Microchip
			Программирование "PD" - бита на ATF22V10C(Z)
			Подкорректированы алгоритмы программирования
			AT89C51 - MICRO ATMEL
			556РТ6,7(A) - PROM RUSSIA
V5.20d от 11-04-01
V5.20n от 08-06-01
(727)
			Поправил алгоритм на 556РТ6(7)А PROM - RUSSIA
			На ST-011 были проблемы

V5.20d от 11-04-01
V5.20n от 01-06-01
(727)
			Поддержка AE29F2008   - EEPROM ASD
			Поддержка N82802AB/AC - FLASH INTEL
			Поддержка PIC16(L)F627/628 - MICRO Microchip

V5.20d от 11-04-01
V5.20m от 22-05-01
(720)
			Поддержка SPI-программирования Atmel AVR AT90S8515

V5.20d от 11-04-01
V5.20l от 19-05-01
(719)
			Исправлена ошибка программирования 24C04A - sEEPROM
			Microchip

V5.20d от 11-04-01
V5.20k от 12-05-01
(719)
			Поддержка P87C575 - MICRO Philips

V5.20d от 11-04-01
V5.20j от 05-05-01
(718)
			Исправлена ошибка при работе с ATmega163
			Неправильно определялось наличие микросхемы при
			некоторых комбинациях битов в слове конфигурации

V5.20d от 11-04-01
V5.20i от 23-04-01
(718)
			Поддержка AT17C020A,AT17LC20A - SEEPROM Atmel
			Поддержка MX29F040 - Flash Macronix
			Исправлена ошибка при работе с ATF20V8 после 1996 года
			выпуска.

V5.20d от 11-04-01
V5.20h от 14-04-01
(715)
			Поддержка SPI - программирования Atmel AVR AT90S2333
			AT90LS2333,AT90S4433,AT90LS4433

V5.20d от 11-04-01
V5.20g от 11-04-01
(711)
			Поддержка SST49LF004 - Firmware Hub SST
			Исправлена ошибка при печати буфера в WIN95/98

V5.20c от 21-03-01
V5.20f от 29-03-01
(710)
			Поддержка AT28C64B  - EEPROM ATMEL
			Поддержка AT49LV040 - Flash ATMEL
			Поддержка T87C51U2  - MICRO TEMIC
			Исправлена ошибка приводившая к некорректной работе
			ST-011 с некоторыми PIC16 - контроллерами
V5.20c от 21-03-01
V5.20e от 07-03-01
(707)
			Исправлена ошибка при программировании битов
			конфигурации на PIC - контроллерах фирмы Microchip

V5.20b от 02-03-01
V5.20e от 07-03-01
(707)
			Поддержка SLA24C01/04/16,SLE24C64 - sEEPROM Siemens

V5.20b от 02-03-01
V5.20d от 05-03-01
(703)
			Поддержка X24C00 - sEEPROM Xicor

V5.20b от 02-03-01
V5.20c от 02-03-01
(702)
			Поддержка ATmega163,163L- Micro ATMEL
			(Parallel & Serial Programming)
			TMS2532			- EPROM Texas Instruments
			Поправлена ошибка на AT89C(1051-4051) для ST-011
			приводившая к некорректной работе c этими
			микросхемами на некоторых экземплярах программаторов

V5.20a от 31-01-01
V5.20b от 16-02-01
(697)
			Поддержка AT24C16 	- sEEPROM ATMEL
			ATtiny12,12L,15,15L	- Micro ATMEL (Low-Voltage
			& High-Voltage Programming)
			X24C01,X2402,X24C04 	- sEEPROM Xicor
			Поправлена ошибка на PIC16F873,874,876,877

V5.20a от 31-01-01
V5.20a от 31-01-01
(685)
			Новый формат файла st010.mlb. Введено понятие версии
			библиотеки. Если версия задачи совпадает с текущей
			версией, то можно обновлять только файл библиотеки.
			Поддержка AT89C51RC 	- MICRO ATMEL
			M93C56/57/66/67 	- sEEPROM SGS-Thomson
			M93CS46/47/56/57/66/67	- sEEPROM SGS-Thomson
			TMS27C010A,TMS27C240	- EPROM Texas

V5.12d от 15-12-00 	Исправлена ошибка при работе с AT49F040 - Flash Atmel
(671)			Поддержка AT49F040T - Flash Atmel
			Поддержка ATtiny28L/V - AVR Atmel
			AT87F51/LV51,AT87F52/LV52,AT87F55/LV55 - MICRO Atmel
			Поддержка I87C257  - EPROM Intel
			Исправлена ошибка при работе с 8748 - MICRO Intel
			В редакторе буфера добавлены функции поиска (Ctr/F)
			и продолжения поиска (Ctr/L). Сделан более удобный
			выбор фирм производителей и микросхем. Помимо выбора
			стрелками вверх - вниз можно выбирать фирму
			(микросхему) просто набирая на клавиатуре ее
			наименование. Группа "EPLD" переименована в "PLD".
			Убрана группа микросхем "PLM". Микросхемы 556РТ1(2)
			перенесены в группу "PLD". В меню "Связь" ("Link")
			добавлена опция "Внутренний тест программатора",
			позволяющая пользователю самому проконтролировать
			работоспособность программатора. В случае обнаружения
			неисправности выдается соответствующее сообщение.

V5.12c от 18-11-00 	Поддержка ATtiny10/11 - AVR Atmel
(661)

V5.12b от 17-11-00 	Поддержка MBM27C1001 - EPROM Fujitsu,
(659)                   MX27C1000 - EPROM Macronix,
			AT17C020,AT17LV020 - sEEPROM Atmel,
			Исправлена ошибка чтения MOTOROLA HEX - файлов,
			В редакторе добавлен подсчет контрольной суммы буфера
			по комбинации клавиш Shift+F5,
			Исправлена ошибка при проверке на чистоту 541РТ2

V5.12a от 31-10-00 	Поддержка HT27C512 - OTP EPROM HOLTEK
(655)

V5.11z от 27-10-00 	Поддержка SPI - программирования Atmel AVR AT90S4434
(654)			AT90LS4434,AT90S8535,AT90LS8535

V5.11y от 06-10-00 	Поддержка SST39SFXXX - SST FLASH
(650)

V5.11x от 06-09-00 	Поддержка M87C257 - SGS-Tomson  EPROM
(639)			NM93С46,76,86 - Fairchild Semiconductor SEEPROM

V5.11w от 01-08-00 	Поддержка NMC27C256Q - National.... EPROM
(635)			Подкорректирована работа с ATMEGA103/603(S)

V5.11v от 18-07-00 	Поддержка W78E51B,52,54,58 - WINBOND MICRO
(634)

V5.11u от 13-07-00	Поддержка SST29EE512 - SST EEPROM
(630)			AT49F001(N)/(N)T - Atmel FLASH

V5.11t от 12-07-00	Поддержка TS87C54X2/58X2 - TEMIC MICRO
(625)			MBM29LV160T,MBM29LV160B - Fujitsu FLASH
			Am29LV160BT,Am29LV160BB - AMD FLASH
			MT28F400B5-T,MT28F400B5-B - Micron FLASH
			Изменен выбор в окне фирм-производителей !!!
			для них введен скролинг, и выбор по начальным буквам.
			Исправлено несколько ошибок (M27C1001 - SGS-Thomson,
			ATF1500A - ATMEL,ATF16V8B/L,28F400BX-B - INTEL)

V5.11s от 31-05-00 	Поддержка m29f010b - SGS-Thomson FLASH
(617)			PIC16C63A - Microchip

V5.11r от 05-04-00 	Поддержка nvm3060 - ITT sEEPROM
(615)			tc89101p,tc89102p - Toshiba sEEPROM

V5.11q от 01-04-00 	Поддержка mbm29lv001(2)xx - Fujisu
(612)

V5.11p от 28-02-00 	Поддержка U635h356 - ZMD 32k8 RAM & EEPROM
(606)

V5.11o от 23-02-00 	Поддержка W27C512 - Winbond
(605)

V5.11n от 03-02-00 	Поддержка DS87C520/530 - DALLAS
(604)

V5.11m от 18-01-00 	Поддержка Am28F(256-020) - AMD
(602)			Изменен алгоритм для 556РТ161 - Россия.

V5.11l от 17-12-99 	Поддержка U632H64,U635H64 - ZMD 8k8 RAM & EEPROM
(597)

V5.11k от 10-12-99 	Исправлена ошибка программирования на
(595)                   W27C010 - Winbond (Обновлять только ST010.MLB)

V5.11k от 18-11-99 	Исправлена ошибка программирования на
(595)                   M27C1024 - SGS-Thomson (Обновлять только ST010.MLB)

V5.11k от 18-11-99 	Поддержка W27C010 - Winbond
(595)

V5.11j от 17-11-99 	Исправлена ошибка снятия защиты на Am29F040 - AMD
(594)			Исправлена ошибка при проверке на чистоту
			PIC17C(42-44) - Microchip

V5.11i от 10-11-99 	Подкорректирован алгоритм программирования для
(594)			К556РТ7А - Россия
			Исправлена ошибка стирания AT49F010 - Atmel

V5.11h от 31-10-99 	Поддержка AT29C1024,AT29LV1024  - Atmel
(594)			ATtiny22,ATtiny22L 		- Atmel
			AT49BV512,AT49F512 		- Atmel
			чтение-запись HEX файлов в формате Motorola S19

V5.11g от 26-10-99 	Поддержка Serial EEPROM 24lc128,256
(584)			Microchip Technology

V5.11f от 22-10-99 	Чтение HEX файлов в формате Motorola S19
(579)

V5.11e от 14-10-99 	Поддержка MC68HC705P9,MC68HC705P6A - Motorola
(579)			только для ST-011

V5.11d от 08-10-99	Поддержка PIC16C505 - Microchip
(577)

V5.11b от 05-10-99	Поддержка PIC16F873,874,876,877 - Microchip
(576)

V5.11a от 30-09-99	Поддержка HN58064P,PF	- Hitachi
(572)

V5.10z от 10-09-99	Поддержка mx29f001b/t	- Macronix
(570)			v(f)29c51002b/t 	- Mosel vitelic

V5.10y от 08-09-99 	Поддержка DS1220,DS1225
(564)

V5.10x от 17-08-99	Поддержка PIC17C756A,762,766 - Microchip
(562)

V5.10w от 27-07-99 	Поддержка AT90S2333,LS2333,S4433,LS4433
(559)			Параллельное программирование

V5.10v от 21-07-99	Поддержка ATmega103-603	- Atmel
(555)			Параллельное и последовательное (ISP)
			программирование

V5.10u от 05-07-99	Поддержка AT49F002(N)/(N)T - Atmel
(547)			Поправлен алгоритм для 556РТ5    - Россия
			Поправлен алгоритм для at89c2051 - Atmel
			Добавлено программирование конфигурации
			у x24325 - Xicor

V5.10t от 22-06-99	P28F002BX/T,BX/B,BC/T,BC/B - Intel
(543)

V5.10s от 16-06-99	Поддержка x24325 - Xicor
(539)

V5.10r от 15-06-99	Поддержка at24c512 - Atmel
(538)

V5.10q от 27-05-99	Поддержка at29lv256,512,010a,020,040a
(532)

V5.10p от 26-05-99	Поддержка PIC16CE623,624,625 - Microchip
(527)			Поддержка MC68HC705MC4 - Motorola

V5.10o от 18-05-99	Поддержка ATF16V8C,CZ - Atmel
(523)			Микросхемы с идентами "C0","C3","Z5","Z7"


До этого времени было десять лет упорного труда и более десяти моделей
программаторов "Sterh".



Программаторы PICSTARTER+, аналоги Picstart Plus компании Microchip для PIC-контроллеров серий PIC12, PIC16, PIC17, PIC18

Главная › Новости

Опубликовано: 22.08.2018

Программатор PICSTARTER+ снят с производства.

Увеличить. (Фото 800*600pix, 136kB)

* Полный схемотехнический аналог фирменного программатора PICSTART Plus компании Microchip. * Поддерживается Интегрированной Средой Разработки MPLAB-IDE как PICSTART Plus .

Совместно с интегрированной средой разработки MPLAB 7.30, и firmware OS (прошивкой) v.4.40.01, программатор поддерживает линейку PIC-контроллеров:

PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222, PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674, PIC12F508, PIC12F509, PIC12F510, PIC12F629, PIC12F635, PIC12F675, PIC12F683, PIC16C505, PIC16C54, PIC16C54C, PIC16C55, PIC16C554, PIC16C558, PIC16C55A, PIC16C56, PIC16C56A, PIC16C57, PIC16C57C, PIC16C58A, PIC16C58B, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C642, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C662, PIC16C67, PIC16C71, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C745, PIC16C74A, PIC16C74B, PIC16C76, PIC16C765, PIC16C77, PIC16C770, PIC16C771, PIC16C773, PIC16C774, PIC16C781, PIC16C782, PIC16C923, PIC16C924, PIC16C925, PIC16C926, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F627, PIC16F627A, PIC16F628, PIC16F628A, PIC16F630, PIC16F636, PIC16F639, PIC16F648A, PIC16F676, PIC16F684, PIC16F685, PIC16F687, PIC16F688, PIC16F689, PIC16F690, PIC16F716, PIC16F72, PIC16F73, PIC16F737, PIC16F74, PIC16F747, PIC16F76, PIC16F767, PIC16F77, PIC16F777, PIC16F785, PIC16F818, PIC16F819, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16F88, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16HV540, PIC17C42, PIC17C42A, PIC17C43, PIC17C44, PIC17C752, PIC17C756, PIC17C756A, PIC17C762, PIC17C766, PIC18C242, PIC18C252, PIC18C442, PIC18C452, PIC18C658, PIC18C858, PIC18F1220, PIC18F1230, PIC18F1231, PIC18F1320, PIC18F1330, PIC18F1331, PIC18F2220, PIC18F2221, PIC18F2320, PIC18F2321, PIC18F2331, PIC18F2410, PIC18F242, PIC18F2420, PIC18F2431, PIC18F2455, PIC18F248, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F252, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F258, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F4410, PIC18F442, PIC18F4420, PIC18F4431, PIC18F4455, PIC18F448, PIC18F4480, PIC18F4510, PIC18F4515, PIC18F452, PIC18F4520, PIC18F4525, PIC18F4550, PIC18F458, PIC18F4580, PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680, PIC18F6620, PIC18F6720, PIC18F8620, PIC18F8720, rfPIC12C509AF, rfPIC12C509AG.

Начиная с 23.02.2004, программаторы поставляются в комплекте с модулем PSPFLASH , позволяющим пользователю самостоятельно обновлять прошивку (из MPLAB-IDE), и тем самым, добавлять поддержку новых PIC-контроллеров. Все программаторы модели PICSTARTER+, произведенные ранее, совместимы с модулем PSPFLASH , а также фирменным модулем PICSTART Plus Flash Upgrade Module производства компании Microchip.

Важные замечания для пользователей программатора:

Прошивки (firmware OS) версии 4.00.05 и 4.10.06 некорректно работают с битами CodeProtect микроконтроллеров PIC16F83, PIC16F84 и PIC16F84A. Начиная с версии 4.20.03 , эта ошибка исправлена. Обновите прошивку модуля PSPFLASH программатора. Начиная с 23.02.2004, все программаторы комплектуются модулем PSPFLASH . Программаторы с модулем PSPFLASH больше не поддерживаются старыми версиями MPLAB-IDE v.5.xx.xx. Для программаторов с процессором PIC17C44 и: • firmware v3.11.00, v3.10.01, v3.00.40 необходима MPLAB не ниже 5.70.40. • firmware v3.00.00 необходима MPLAB не ниже 5.62. (Для поддержки максимально возможного списка контроллеров используйте MPLAB версии не менее 6.20). Для кристаллов PIC18C658, PIC18C858, PIC18F6x20, PIC18F8x20, PIC10F2XX и rfPIC509Ax требуется переходник, см. файл p-readme.txt .

Обновление Firmware OS (прошивки) программатора: Подключите программатор к COM-порту компьютера. Включите напряжение питания. Запустите MPLAB-IDE (рекомендуется использовать версию не менее 7.00). "Programmer" >> "Select Programmer" >> "Picstart Plus". "Programmer" >> "Setting" >> вкладка "Communications" >> (выберите COM-порт). "Programmer" >> "Enable Programmer". ВАЖНО: "Programmer" >> "Reset". ( Если этого не сделать, может произойти сбой при обновлении прошивки программатора! ). "Programmer" >> "Download PICSTART OS" >> укажите файл прошивки (обычно, это файл формата psplsxxxxx.hex). Дождитесь сообщения о завершении обновления OS. "Programmer" >> "Reset". "Programmer" >> "About" (проверьте версию прошивки).

Особенности программатора PICSTARTER+:
Программатор поставляется с высококачественной, универсальной ZIF (Zero-In-Force) панелью с нулевым усилием фирмы ARIES, которая в свою очередь, устанавливается в цанговую панель. Это позволяет при необходимости, легко заменять ZIF панель без использования паяльника.
На плате программатора устанавливается более мощный, чем в фирменном, стабилизатор 7805 (КРЕН5) который обеспечивает нормальный тепловой режим работы во всех режимах программирования.
Формирование напряжения программирования (VPP +13,0...+13,8v) возложено на импульсный, повышающий DC-DC преобразователь напряжения, исполненный на микросхеме 78S40 (КР1156ЕУ1). Такое решение позволяет питать весь программатор от обычного адаптера, с напряжением +9 вольт и током не менее 150 мА. Этот узел аналогичен узлу фирменного программатора Picstart Plus.
Большинство PIC контроллеров в корпусах DIP программируется в универсальной ZIF панели с нулевым усилием. Для некоторых микроконтроллеров со специфическим расположением выводов или в корпусах, отличных от DIP, требуются переходники.
Программатор подключется к COM-порту компьютера (RS232) и поддерживается Интегрированной Средой Разработки MPLAB IDE как программатор Picstart Plus.
Поддержка новых PIC-контроллеров появляется в составе Интегрированной Среды Разработки MPLAB IDE задолго до того, как сами микроконтроллеры становятся доступны.

Это позволяет разработчику избегать наиболее неприятных ситуаций, связанных с задержкой ввода поддержки новых микроконтроллеров в программаторы "третьих" фирм. Исключается обычная ситуация, когда образцы кристаллов уже доступны, а разработчик не имеет возможности их использовать, из-за отсутствия поддержки в используемом программаторе. Попытки же "подтолкнуть" разработчиков "третьих" фирм к скорейшему вводу поддержки в их программатор как правило не приводят к должному эффекту. Отчасти, это объясняется и наличием временнОго зазора. Ведь в то время, когда соответствующее подразделение компании Microchip уже работает над вводом поддержки в свои программаторы используя пилотные "альфа" образцы кристаллов, разработчики "третьих" фирм возможно даже ещё и не слышали об этих кристаллах. Отчасти нерасторопность может объясняться ещё и материальной незаинтересованностью разработчиков оперативно "отодвигать в сторону" текущие разработки и срочно (читать внепланово, аврально) вводить поддержку в уже проданные программаторы.

Сертифицированные производителем алгоритмы программирования кристаллов.

Это также немаловажно, как при разработке устройств, так и при программировании контроллеров для серийных партий. Некорректный алгоритм неизвестного программатора может запрограммировать микроконтроллер не достаточно надежно, так, что через некоторое время появятся "плавающие" биты, вызывающие непонятные и непредсказуемые сбои в работе казалось бы тщательно отработанных устройств. Особенно это касается приборов, работающих в расширенных климатических условиях, когда нестабильность устройства может появляться лишь на максимальных пиках внешних воздействий.

Свежая версия программы поддержки MPLAB IDE БЕСПЛАТНО доступна на http://www.microchip.com
Полная схемотехническая копия фирменного Picstart Plus.
Внутрисхемное программирование микроконтроллеров ( ICSP ).

Внутрисхемное программирование кристаллов может быть выполнено с использованием простых переходников, изготавливаемых самостоятельно и устанавливаемых в единую универсальную 40pin DIP ZIF панель программатора.

Техническая документация, и необходимые файлы, доступные online:

файл объём состав, примечания
ps194pdf.zip 1310 kb psp194.pdf Принципиальная, монтажная и быстрая монтажная схемы. (PCB Rev 1.4; DOC Rev 1.94)
psp-use.zip 152 kb psp-use.bmp Краткая Инструкция пользователя (Русский язык).
pspf.pdf 16,3 kb Принципиальная электрическая схема модуля PSPFLASH .
psf43004.zip 22,8 kb pspls43004.hex Файл прошивки модуля PSPFLASH . Прошивка версии 4.30.04
psf44001.zip 22,9 kb pspls44001.hex Файл прошивки модуля PSPFLASH . Прошивка версии 4.40.01
p-readme.txt 13,6 kb Примечания по Picstart Plus
psp-part.htm - Список деталей (PartList) для сборки программатора.
psp-rep.htm - Технология тестирования.
icsp.htm - ICSP. Внутрисхемное программирование PIC контроллеров. PICSTARTER+, как и Picstart Plus не имеет специального разъема внутрисхемного программирования. В связи с этим, при необходимости программировать PIC-контроллеры внутрисхемно, в качестве переходников следует использовать недорогие DIP40 панельки, устанавливаемые вместо программируемого PIC контроллера в панельку ZIF40 программатора. Панелька достаточно надежно зажимается в ZIF-панели. Подключаться следует пайкой непосредственно к контактам панели, соответствующим контактам, используемым для ICSP (In Circuit Serial Programming - Внутрисхемное последовательное программирование). Данный метод пригоден и для программирования микроконтроллеров в корпусах SOIC, QFP и прочих без применения специальных переходников.
faq-psp.htm - FAQ (Часто задаваемые вопросы) по программатору PICSTARTER+
MPLAB-IDE ??? Интегрированная среда MPLAB-IDE (ссылка на сайт www.microchip.com)

Готовый программатор PICSTARTER+ :

Программатор PICSTARTER+ снят с производства.

Вопросы можно направить сюда:





















PIC16C63A datasheet - этот мощный (выполнение 200 наносекундных инструкций)

CXP84632 : 8-битный однокристальный микрокомпьютер CMOS. Это 8-битный однокристальный микрокомпьютер CMOS, объединяющий в одном кристалле аналого-цифровой преобразователь, последовательный интерфейс, таймер / счетчик, таймер временной развертки, таймер / счетчик захвата, интерфейс шины I2C, схему приема дистанционного управления, выход ШИМ и Таймер / счетчик 32 кГц, помимо базовых конфигураций 8-битного ЦП, ПЗУ, ОЗУ и порта ввода / вывода. Модель CXP84632 / 84640/84648.

HE83149 : ЖК-микроконтроллер. ЖК-точек = 1024 ~ 768 ;; Рег. знак равно Тип ЖК-дисплея = i ;; ПЗУ = 256К ;; RAM = 512 ;; I / o = 8 ~ 24 ;; Vo = ;; ШИМ = ;; Op = - ;; Дао = - ;; Таймер (16 бит) = T1, T2, TB ;; WDT = - ;; DTMF = - ;; Замечание =.

LC651152F :. Четырехразрядные микроконтроллеры КМОП для маломасштабных приложений управления LC651154N / F / L и LC651152N / F / L представляют собой маломасштабные версии управляющих приложений серии 4-разрядных однокристальных КМОП микроконтроллеров Sanyo серии LC6500 и обладают одинаковыми характеристиками. базовая архитектура и набор инструкций.Эти микроконтроллеры включают 8-битный аналого-цифровой преобразователь с 8 входами и подходят.

PIC16LC926 : 64/68-контактные микроконтроллеры CMOS с ЖК-драйвером. «Все права защищены. Авторское право 2001, Microchip Technology Incorporated, США. Информация, содержащаяся в этой публикации относительно приложений устройств и т.п., предназначена только для предположений и может быть заменена обновлениями. Компания Microchip не дает никаких заявлений или гарантий и не несет никакой ответственности. Technology Incorporated с уважением.

S3C8095 : Серия S3C8 (KS88). = S3C8095 ;; ROM (КБ) = 16 ;; RAM (байты) = 272 ;; Контакты ввода / вывода = 26 ;; Прерывание (Int / Ext) = 5/12 ;; Таймер / счетчики = BT / WDT / 8Tx2 / 16T ;; Последовательный интерфейс = - ;; LCD (Seg / Com) = - ;; АЦП (BitxCh) = - ;; ШИМ (BitxCh) = (8x2) ;; Максимум. OSC.Freq. (МГц) = 12 ;; VDD (V) = 2,0 ~ 5,5 ;; Другое = Генератор несущей ;; Пакет = 32SDIP, 32SOP ;; Производство.

SAB-C167CS-LMCA-step : 16-разрядный микроконтроллер высшего класса с двумя встроенными CAN. Издание 2001-08 Издано Infineon Technologies AG, Санкт-Петербург.-Martin-Strasse 53, D-81541 Mnchen, Германия Все права защищены. Внимание, пожалуйста! Приведенная здесь информация предназначена для описания определенных компонентов и не должна рассматриваться как гарантированные характеристики. Условия поставки и права на технические изменения защищены. Настоящим мы отказываемся от каких-либо гарантий.

SAB-C504-2RM : 8-битный микроконтроллер CMOS с программируемым по маске ПЗУ (12 МГц). Издание 2000-05 гг. Опубликовано Infineon Technologies AG, St.-Martin-Strasse 53, D-81541 Mnchen, Германия. Все права защищены.Внимание, пожалуйста! Приведенная здесь информация предназначена для описания определенных компонентов и не должна рассматриваться как гарантированные характеристики. Условия поставки и права на технические изменения защищены. Настоящим мы отказываемся от каких-либо гарантий.

SE370C712BFZT : TMS370 8-бит. ti SE370C712B, 8-битное устройство для создания прототипов микроконтроллера.

SN8P0213P : 8-битный микроконтроллер. 8-битный микроконтроллер, созданный по технологии CMOS и отличающийся низким энергопотреблением и высокой производительностью благодаря уникальной электронной структуре.Этот чип спроектирован с превосходной структурой IC, включая программную память на 2К / 1К слов OTP ROM, 64 байта памяти данных, один 8-битный базовый таймер T0, один 8-битный таймер / счетчик событий.

ST72251 : Семейство ST7. 8-битный микроконтроллер с 4-8 КБ ROM / OTP / EPROM, 256 байтами RAM, ADC, Wgd, Spi, I2C и 2 таймерами.

ST72324J2 : Семейство ST7. 8-битный микроконтроллер с вложенными прерываниями, флэш-память, 10-битный АЦП, 4 таймера, Spi, интерфейс Sci.

TMP47C200AN : 4-битный CMOS микроконтроллер.

TMS370C302A : 8-битный микроконтроллер. Технологии CMOS / EEPROM / EPROM на одном устройстве Устройства с маской-ПЗУ для массового производства Устройства с однократным программированием (OTP) EPROM для мелкосерийного производства Перепрограммируемые устройства с EPROM для целей прототипирования Конфигурации внутренней системной памяти Версии встроенной памяти для программ ПЗУ : 8K байт EPROM: 8K байт данных EEPROM: 256 байт.

UPD703102-33 : V850e / ms1tm 32/16-битные однокристальные микроконтроллеры.PD703101-33 и PD703102-33 являются членами семейства 32-разрядных однокристальных микроконтроллеров V850, предназначенных для операций управления в реальном времени. Эти микроконтроллеры имеют встроенное ядро, включая 32-битное ядро ​​ЦП, ПЗУ, ОЗУ, контроллер прерываний, блок импульсов реального времени, последовательный интерфейс, аналого-цифровой преобразователь и контроллер прямого доступа к памяти. PD703100-33 и PD703100-40.

ST7LITEUS2 : 8-битный микроконтроллер с флеш-памятью на одно напряжение, АЦП, таймеры ST7ULTRALITE является членом семейства микроконтроллеров ST7.Все устройства ST7 основаны на общем стандартном 8-битном ядре с расширенным набором команд. Флэш-память ST7ULTRALITE с возможностью побайтного программирования (ICP) и программирования в приложении (IAP).

HT46R01A : 8-битный микроконтроллер с OTP в малом корпусе ввода-вывода HT46R01A - это высокопроизводительное 8-битное микроконтроллерное устройство с архитектурой RISC, специально разработанное для широкого спектра приложений. Помимо предоставления обычных функций управления вводом / выводом микроконтроллера, полностью интегрированный аналого-цифровой преобразователь позволяет сопрягать и обрабатывать такие внешние аналоговые сигналы.

STM32F103C4 : 32-разрядные микроконтроллеры Линия производительности с низкой плотностью, 32-разрядный микроконтроллер на базе ARM с флэш-памятью 16 или 32 КБ, USB, CAN, 6 таймеров, 2 АЦП, 6 интерфейсов связи.

MC8641DTVU1250HC : Дополнения к аппаратному обеспечению интегрированного хост-процессора, представленные в этом документе, заменяют дополнения к аппаратному обеспечению интегрированного хост-процессора MPC8641 и MPC8641D, версии 1 или более поздней, только для номеров деталей, перечисленных в таблице A. s, не упомянутые в данном документе, остались без изменений.

ST21NFCA : Микроконтроллер беспроводной связи ближнего радиуса действия ST21NFCA представляет собой единый чип, предназначенный для поддержки бесконтактной связи 13,56 МГц, включая функции связи ближнего поля (NFC) в трех рабочих режимах: эмуляция карты, устройство чтения / записи и одноранговая связь. . Система на кристалле ST21NFCA включает полезную встроенную прошивку, которая обрабатывает.

LM3S1C21 : Микроконтроллер Stellaris Микроконтроллер Stellaris. Обзор функций Встроенная память ARM Cortex-M3.Внешний периферийный интерфейс. Периферийные устройства для последовательной связи. Системная интеграция. Аналог. Отладка последовательного интерфейса JTAG и ARM. Упаковка и целевые температуры. Подробная информация об оборудовании на блок-схеме высокого уровня. Блок-схема. 54 Обзор. 55 Интерфейс системного уровня. 55 Интегрированный Настраиваемый.

PIC16C63 → PIC16C63A Миграция

Интегральные схемы

Дискретные компоненты

Разъемы и структурные элементы

Монтажный блок Модули и аксессуары

Источники питания и модули питания

Электронные материалы

Контрольно-измерительный комплект

Электроинструменты и материалы

Мехатроника

Обработка и настройка

Microchip PIC16C63A-04 / SP Микроконтроллер Полупроводники и активные компоненты Sunbay Интегральные схемы (ИС)

Sunbay предоставляет консультации, разработку (индивидуального) программного обеспечения, интеграцию цепочек, исследовательские вычисления и техническое обслуживание.Мы обладаем более чем 17-летним опытом технического внедрения, как национального, так и международного, в следующих отраслях:

Ниже приведены примеры работы, выполненной для текущих клиентов Sunbay и материнской компанией Sunbay, BizApps. В целях защиты конфиденциальности клиентов корпоративная политика Sunbay заключается в том, чтобы скрыть названия компаний и другие идентифицирующие данные из рекламных материалов.

Нидерланды, прием бесконтактных банковских карт в общественном транспорте (EMV)

Описание

Sunbay работает над инновационным проектом вместе с RET и Translink.Это пилотный проект, в котором пассажиры могут регистрироваться на входе и выходе из метро Роттердама с помощью бесконтактной банковской карты. Мы интегрировали системы Sunbay с системами поставщика микросхем OV для этого пилотного проекта. Кроме того, мы также построили следующее:

Сайт и мобильное приложение для пассажиров. Они дают пассажирам представление о поездках, оплаченных с помощью банковской карты. Если пассажир регистрируется, на его мобильное устройство будет отправлено уведомление о том, что он был зарегистрирован.Забыли проверить? Пассажир может легко исправить это через приложение, и ему возместят разницу. Если у пассажира недостаточно средств на банковском счете, карта будет временно заблокирована. Он не может путешествовать дальше. Через приложение пассажир может пополнить счет и продолжить поездку.
Приложение для проводников. Они могут проверить с помощью мобильного устройства NFC, зарегистрирован ли пассажир.
Тестовые карты всех голландских банков, которые предоставляют банковские карты с бесконтактной оплатой, были успешно приняты в этом пилотном проекте.

Технологии

EMV-co Specificatie
PHP Artisan
Bootstrap
AJAX
AMQP
PhoneGAP

Япония, Intellicoder: шлюз мобильного веб-доступа

Описание

Через «iMode WAP Gateway» клиенты всех крупных японских операторов мобильной связи могут пользоваться мобильными сетями друг друга. В этом проекте участвуют все крупные игроки японского мобильного рынка, такие как: iMode, DoCoMo, KDDI, J-Sky и WAP.De gateway обеспечивает хорошую скорость, безопасность, надежность, масштабируемость, совместим с J2EE и отвечает всем требованиям пользователей. Продукт используется на J2EE-совместимых серверах, таких как Weblogic, JBOSS, поддержка кроссплатформенных баз данных для MS SQL и Oracle. ОС: Windows 2000, Linux, Solaris.

Технологии

J2EE (EJB)
WAP
WML
HDML
cHTML
MML
XSL
WebLogic 6.0
Jboss2.2
Oracle8i
MS SQLServer 2000

США, поставщик логистических услуг UPS-DSI: компонент интеграции как часть более крупного приложения B2C

Описание

В этом проекте мы интегрировали онлайн-транспорт и системы отслеживания DSI с онлайн-инструментами UPS: UPS Tracking, UPS Rates & Service Selection, UPS Time in Transit и UPS Address Validation.Эта интеграция дает пользователю важные функции и возможности для отслеживания заказов и транспортировки. Например, с помощью номера отслеживания DSI или путем выбора одного из множества вариантов транспортировки в зависимости от типа услуги, времени отправки и стоимости. Пользователь также может изменить адрес доставки напрямую, если он окажется неверным.

Япония, Панель управления колл-центра: онлайн-портал для анализа работы колл-центра

Описание

Наша информационная панель центра обработки вызовов - это онлайн-решение для сбора, мониторинга и анализа работы центра обработки вызовов.С помощью этого инструмента можно одним взглядом контролировать работу центра обработки вызовов. На основе этих характеристик можно определить оптимизацию.

Технологии

MS Windows 2003 (IIS)
ASP.NET
MS SQLServer 2005

Нидерланды, Продукт Генератор EOD в общественном транспорте

Описание

Sunbay - первая компания в Нидерландах, разработавшая продукт, основанный на старой и новейшей версиях открытой архитектуры общественного транспорта.Это SDOA версии 2 и 3. Продукт называется EOD generator. С помощью генератора EOD операторы общественного транспорта или другие компании, работающие с чип-картой OV или с ней, могут создавать, импортировать или адаптировать файлы операционных данных оборудования (EOD). С помощью генератора EOD сторона, предлагающая файлы EOD, может легко обновлять указанные файлы через онлайн-портал. Благодаря этому процесс обновления файлов EOD стал более управляемым, и изменения можно было внедрять быстрее. Необходимые обновления из-за изменений в SDOA будут выполняться автоматически.

Технологии

SDOA 2.x и 3.x Спецификация
ASP.NET MVC
Архитектура SOA
База данных MS SQL

Техническое обслуживание: сопровождение единого пакета государственных услуг

Описание

Sunbay поддерживает единый портал государственных услуг для нашего партнера Hydrogenic.

Портал распространяет цифровые директивы правительства в соответствующие муниципалитеты.

Обслуживание устаревших систем

Описание

Sunbay специализируется на обслуживании старых систем, которые сложно обслуживать и / или которые требуют замены.В общем, есть две возможности:

система продолжает работать до тех пор, пока не будет доступна замена.
система будет обновлена, чтобы она соответствовала самым последним системным требованиям.
Sunbay специализируется на поддержке и разработке подходящего сценария обслуживания для вашей ситуации.

Microchip PIC16C63A-04 / SP Микроконтроллер

Изготовлен из прочных материалов и безупречного мастерства, наша команда по обслуживанию клиентов будет рада предложить вам, Rikki Knight Letter W с первоначальным красным леопардовым принтом и полосами с монограммой Квадратный магнит на холодильник: для дома и кухни, 7 мм Амрест: полностью регулируемый, с подкладками в комплекте Вес : 39 г ● Parabolica Uno - идеально подходит для соревнований на длинные дистанции Форма: J-образные удлинители Материал: сплав 01 Длина удлинителей: макс. 350 мм Ø Рукоятка: 31, товар может быть доставлен только внутри U, # 8 x 2, латунные квадратные саморезы для дерева Привод.3dРоуз Джос Фауктографи - Замок Бларни в Ирландии - Замок Бларни в Ирландии с пышной зеленью вокруг - Футболки: Одежда. Холщовый портмоне. Материал: полиэфирное волокно. Защита ваших инвестиций важна, а выбор правильных деталей может быть сложной задачей, микроконтроллер PIC16C63A-04 / SP , купите 22-дюймовую стойку для хранения держателя зонта MyGift с высоким вырезом и вырезом. Продемонстрируйте свою гордость за колледж и внесите свой вклад в атмосферу командного духа в день игры, проявив цвета Университета Северного Иллинойса с этой высококачественной экипировкой для фанатов.Именно поэтому мы прилагаем все усилия, чтобы обеспечить первоклассное обслуживание клиентов. Не ждите бесчисленное количество недель, чтобы получить ваши товары, _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _, что позволяет сэкономить деньги при покупке более одного товара. Все дизайны предназначены ТОЛЬКО для ЛИЧНОГО ИСПОЛЬЗОВАНИЯ, Совершенно новый детский комбинезон Never Grow Up, вдохновленный Питером Пэном, тогда время выполнения будет больше, микрочип PIC16C63A-04 / SP Микроконтроллер , пожелания и мечты, и мы постараемся создать ваши особенные предметы. 8 сверхмощный многоцелевой режущий инструмент и №Отправьте мне сообщение, если вам нужно больше, чем указано в списке, и я пришлю инструкции по размещению заказа, идеально подходит для занятий спортом или для придания формы вашему телу под повседневной одеждой. 5 M US Кроссовки для малышей и других производителей на. Этот клапан не имеет выхода для ванн. Так что можно повесить на шкаф или на стену. ✅ СОЗДАЙТЕ СЕРДЕЧНУЮ ПРОЧНОСТЬ: Создан для максимального воздействия. RIP CURL 2018/19 Flashbomb 3mm Неопреновый гидрокостюм Шапка для серфинга в черном цвете - Унисекс - Регулируемое максимальное покрытие для головы: спорт и отдых. Микрочип PIC16C63A-04 / SP Микроконтроллер и данные о частоте сердечных сокращений одновременно с использованием 6 ярких светодиодных экранов на консоли 🎅🏼 ИДЕАЛЬНЫЕ РОЖДЕСТВЕНСКИЕ УКРАШЕНИЯ СЛЕЗЬЯ - Наш чудесный выбор пастельных и темных цветов пенопласта тщательно подобран для рождественских дизайнов стилей.

Один из ведущих мировых независимых поставщиков программного обеспечения в области решений для автоматизации и виртуализации поставщиков услуг

Описание

Наш клиент столкнулся с серьезной потерей производительности в отношении внутреннего взаимодействия и обмена документами; их внутренний ИТ-отдел был перегружен, поэтому мы предложили несколько решений.
Мы руководили обслуживанием программного обеспечения и модернизировали внутренние сайты компании. За первый месяц работы количество негативных инцидентов, связанных с интранетом, сократилось почти на 30%.Были введены процедуры контроля версий, приемлемого тестирования пользователей и управления инцидентами, благодаря чему время разрешения инцидентов сократилось с более чем двух недель до 2-3 рабочих дней.

Мировой лидер в области антивирусного программного обеспечения и защиты конечных точек

Beschrijving

Мы увеличивали продуктивность внутренней группы инженеров компании всякий раз, когда их рабочие процессы превышались. В отрасли, где новые угрозы безопасности возникают круглосуточно, каждый день в году, мы помогли компании сохранить безупречную репутацию в области инноваций и совершенства.

• Наборы подключаемых модулей с белой этикеткой для защиты интернет-сервисов (IM, P2P, FTP)
• Разработан портал службы поддержки для обработки запросов на обслуживание на основе MS SharePoint
• Создана интегрированная среда разработки для вирусных аналитиков, предоставляющая все исходные коды информация для разработки антивирусов
• Инженерный поисковый робот для многопоточного сканирования веб-сайтов, поиска и загрузки двоичных файлов для дальнейшего анализа на вирусы
• Белые метки антивируса и защиты от спама для почтовых серверов
• Утилита обновления для антивирусного ПО клиента в корпоративная среда

Разработчик комплексного программного обеспечения клиент-сервер для оптимизации трафика данных и обеспечения безопасности

Beschrijving

На современном рабочем месте сотрудники без проблем работают в офисе, дома, в дороге и в воздухе.Мы создали системы, которые помогают обеспечить постоянное общение и продуктивность на самых разных платформах.
Для нашего клиента мы производим VPN-решение для безопасной и стабильной связи между удаленными сотрудниками и офисом независимо от их местоположения и доступных каналов связи.

Функции и возможности:
• Кросс-платформенное решение (Windows, * nix, Symbian, MAC)
• Автоматическое переключение между различными проводными и беспроводными каналами связи в соответствии с пользовательскими настройками
• «Умное» сжатие данных и кэширование для уменьшения количества данные и стоимость передачи
• Аутентификация пользователя и шифрование данных для обеспечения безопасной передачи

Технические решения
• Роуминг для бесшовного переключения между различными типами сетей.Автоматически поддерживает подключение к оптимальной сети, чтобы избежать завершения текущих сеансов.
• Сжатие трафика.
• Безопасная связь.
• Клиент для всех основных платформ - Windows, Mac OS X, Linux, Android, iOS.
• Конфигурация клиентских настроек на стороне сервера.
• Обширная отчетность по оптимизации трафика для нужд управления емкостью и уровнем обслуживания.
• Безклиентское решение для сжатия и оптимизации трафика в соответствии с возможностями конкретных устройств.

Масштаб:
• Возможность обслуживания до 10 000 клиентов на каждом серверном узле.
• Степень сжатия трафика 40-70%.

Трудовые отношения:
• 10 лет непрерывного развития и поддержки производственных систем по всему миру.
• Выделенная основная команда из 10 разработчиков программного обеспечения, расширяемая по мере необходимости.

Одна из ведущих мировых компаний по прямому маркетингу, базируется в США

Beschrijving

Мы помогли нашему клиенту значительно повысить продажи и продуктивность продаж, а также в течение многих лет поддерживать двузначный рост без пропорционального роста затрат, разработав систему электронной коммерции для лучшего управления продажами, запасами, коммуникациями и анализом., / п>

Функции и возможности:
• Приложение электронной коммерции для автоматизации полного цикла продаж, в том числе:
o Размещение заказов
o Настройка и мониторинг счетов
o Система обработки платежей
o Управление складом
o Работа с клиентами и консультантами компания
o Формирование отчетов
• Техническая поддержка и обслуживание устаревших корпоративных систем в более чем 30 странах
• Дизайн и техническая поддержка корпоративного веб-сайта

Ведущий поставщик корпоративного программного обеспечения и информационных решений в США для государственных подрядчиков и компаний, предоставляющих профессиональные услуги

Описание

Когда нашим клиентам нужно добавить новые продукты, а у них нет персонала, мы выполняем проекты вовремя и в рамках бюджета.

Портал эффективности управления проектами
Мы разработали приложение для измерения эффективности проекта, чтобы помочь нашим клиентам оценить риски и их влияние на реализацию проекта, а также определить «узкие» критически важные задания и параметры затрат. Это приложение было основано на MS SharePoint и SAP Enterprise Portal

.

Assessment +
Мы разработали веб-приложение для оценки эффективности управления проектами и мониторинга состояния и эффективности различных программ, управляемых компанией.

Японская консалтинговая компания

Описание

Чтобы оставаться конкурентоспособными, нашему клиенту требовались новые способы оценки производительности, обмена документами и повышения эффективности взаимодействия.

Мы доставили:

• Call Center Dashboard - веб-приложение для оценки работы центров обработки вызовов, сбора данных, обработки данных и расчета аналитических показателей
• Intellicoder - WAP-портал для обеспечения общего контента для основных мобильных операторов в Японии
• Клиент CRM для iPad - Клиент приложение для CRM на сервере компании с возможностью просмотра и редактирования

Одно из ведущих финансовых учреждений России

Описание

Нашему клиенту нужно было автоматизировать бизнес-процессы в своей устаревшей системе, не прерывая рабочий процесс во время перехода.

Функции и возможности:
• Автоматизация рабочего процесса и настройка моделей событий на основе MS SharePoint Portal Server

Русский Коммерческий Банк

Описание

Нашему клиенту требовалось множество новых приложений, которые помогли бы оптимизировать их рабочий процесс.

Функции и возможности:
• Приложение Client Proximity - мобильное приложение на базе Android для менеджеров банка, позволяющее отслеживать клиентов, находящихся поблизости от банка.
• Протоколы встреч с клиентами - веб-портал на базе MS SharePoint для управления заметками, соглашениями и заданиями на встречах с VIP-клиентами.
• Координация медиапланов - мы разработали отдельный корпоративный портал на основе MS SharePoint, который может интегрироваться со средой LOTUS

Ведущая компания по онлайн-торговле акциями в России

Описание

Чтобы повысить производительность труда сотрудников и повысить безопасность документов, мы создали настольные приложения для сотрудников и модернизировали системы хранения данных.

Возможности и возможности:
• Автоматизация, настройка, поддержка и развитие бизнес-процессов. Интеграция с CRM-системой, интернет-порталом, ORM-системами

Розничный банк, Гана

Описание

Мы разработали веб-приложение для интернет-банкинга для розничных клиентов банка.

Ведущий оптовый поставщик услуг перестрахования, страхования и других страховых форм передачи рисков, Швейцария

Описание

Получение и преобразование (ETL) финансовых и страховых данных из устаревших систем в файлы данных XML с визуальным веб-доступом для пользователей и API для внешних систем.

Технические решения:
• Разработка собственной схемы XML для устаревших структур данных.
• Анализ и реинжиниринг структур данных.
• Преобразование нормализованных структур данных в иерархическое представление.
• Разработка веб-сервисов для передачи данных во внешние системы.

Масштаб:
• Более 10 миллионов записей для анализа и преобразования.
• 45 внешних приложений, получающих данные через веб-службы.

Трудозатраты:
• 3500 часов анализа и разработки.

Третья по величине банковская группа в Швейцарии и лидер розничного банковского бизнеса

Описание

Мы создали систему управления депозитами для одного из крупнейших банков Швейцарии. Эта программа позволяет клиентам переводить пенсионные накопительные вклады в ценные бумаги.

Функции и возможности:
• Совместимость с внешними системами для предоставления и управления финансовыми транзакциями
• Создает различные квартальные и годовые отчеты для клиентов и руководства
• Работает с большим объемом данных (около 4 миллионов записей)

Технические решения:
• Реализовать сбор поручений конечных клиентов банка на инвестирование пенсионных накоплений в ценные бумаги.
• Объединение запросов клиентов в группу коллективных заявок с последующей отправкой таких коллективных заявок на покупку или продажу во внешний инвестиционный банк.
• Отражать результаты покупки или продажи ценных бумаг в статусе депозита и истории
• Сообщать соответствующие финансовые операции во внутреннюю систему банковского учета.
• Получите юридически требуемую и управленческую отчетность с различной еженедельной, ежемесячной, квартальной и годовой статистикой. Все отчеты составляются на английском, немецком, французском и итальянском языках.

Масштаб:
• Около 100 внутренних активных пользователей пенсионного отдела.
• Обработка 1 500–2 000 индивидуальных заказов еженедельно.
• Около 300 000 активных вкладов и постоянно растут.
• Более 4 миллионов записей различных данных, таких как личные данные, история депозитов, заказы.
• 42 комплексных отчета.

Рабочая сила:
• Около 15 000 человеко-часов на начальную разработку.
• 10 лет технической поддержки производственной системы.
• Непрерывное развитие и улучшение системы, 5 000 - 6 000 человеко-часов в год.

Один из ведущих европейских поставщиков комплексных услуг по страхованию жизни, пенсионному обеспечению и финансовым решениям

Описание

Мы создали систему управления счетами, чтобы помочь нашему клиенту оставаться конкурентоспособным, эффективно работать и предоставлять услуги мирового класса.

Функции и возможности:
• Мониторинг существующих финансовых потоков по договорам страхования и страхования
• Информировать руководство о состоянии страховых счетов и статусе владельцев страховых счетов в любое время
• Выполнять различные отчеты на английском, немецком, Итальянский, французский
• Управляйте перепиской с клиентами или их уполномоченными представителями по телефону, факсу, электронной почте
• Управляйте активами и обязательствами по всем страховым и финансовым счетам, а также всеми денежными потоками, относящимися к фондам пенсионного страхования.

Технические решения:
• Осуществление мониторинга текущих финансовых потоков по договорам страхования и страхования.
• Управление всеми активами и обязательствами, а также денежные переводы владельцев счетов, связанных с BVG Umbrella Fund.
• Внутренний учет пенсионных счетов, а также интеграция с бухгалтерией центрального банка на основе SAP.
• Интерфейсы для связи с правительством Швейцарии, банками, владельцами счетов.
• Создавать различные отчеты на английском, немецком, итальянском и французском языках.
• Инструменты для связи с клиентами или их уполномоченными представителями по телефону, факсу и электронной почте.
• Управление активами и пассивами всех страховых и финансовых счетов и всех денежных потоков, относящихся к фондам пенсионного страхования.
• Хранилище данных. Архивирование всех существующих данных, относящихся к владельцам счетов, с использованием дополнительных интерфейсов для архивной системы для хранения, восстановления и поиска всех данных с использованием альтернативного хранилища носителей.
• Автоматизированный платежный ввод входящих платежей, полученных через систему Postfinance.

Масштаб:
• Около 1 миллиона открытых счетов.
• Управление активами стоимостью более 4 миллиардов швейцарских франков.
• 50 внутренних пользователей.
• 62 финансовых отчета.

Рабочая сила:
• Около 15 000 человеко-часов на начальную разработку.
• 8 лет технической поддержки производственной системы.
• Специальная группа из 4 инженеров для обслуживания, поддержки и дальнейшего развития системы.

Швейцария, Финансовая группа, состоящая из подразделений, предоставляющих услуги альтернативного инвестирования, корпоративного финансирования и управления капиталом

Описание

Мы разработали индивидуальную систему электронной коммерции, чтобы помочь нашим клиентам лучше обслуживать своих клиентов.

Функции и возможности:
• Предложения по покупке (бид) и / или продаже (аск) ценных бумаг, размещенные на сервере OpenOTC.
• Каждое предложение имеет ряд параметров приоритета (включая, но не всегда, цену).
• Система сравнивает доступные на данный момент предложения по всем скорректированным критериям.
• Если зарегистрированное предложение ответа соответствует требованиям, обеим сторонам предлагается подписать соглашение о купле-продаже соответствующего пакета ценных бумаг.

Япония, одно из крупнейших рекламных агентств

Описание

Иметь отличную идею - это одно; Эффективная презентация хорошей идеи - это все, особенно в мире рекламы. Мы создали множество мультимедийных продуктов, чтобы помочь нашим клиентам эффективно представлять предложения, кампании и другие маркетинговые материалы своим клиентам и связанной с ними аудитории.

Особенности и возможности:
• Creator / Viewer - настольное приложение для просмотра презентации мультимедийных материалов;
• Lappla - Приложение для просмотра маркетинговых материалов, представленных во внутреннем формате компании.

...

Аналитический центр исследований рекламных рынков России и мира

Описание

В рекламном бизнесе платформы для закупки средств массовой информации сочетают в себе мультимедиа, возможности поиска, базы данных и презентационные документы. Мы помогли нашему клиенту разработать собственные инструменты, дающие им конкурентное преимущество.

Возможности и функциональные возможности:
• Система медиабаинга - автоматизированная система рекламы - создание функциональных блоков, позволяющих просматривать видео, измерять площадь и время
• Создание и поддержка веб-сайта заказчика - новый веб-сайт работает как библиотека публикации с каталогом и функциями поиска

Россия, Агентство крупного конференц-центра в Москве

Описание

Мы создали диск с мультимедийной презентацией, в который вошли видеоролики, панорамные изображения и комментарии на нескольких языках.

Россия, Компания экспресс-доставки

Описание

Руководили разработкой, интеграцией и поддержкой ERP-системы на платформе 1С-Предприятие.

Объем поставки:

• Рефакторинг и настройка производительности
• Отчеты
• Межсистемный обмен данными

Платежный процессор

Описание

Мы построили систему моментальных платежей.

Особенности и возможности:
• Система предназначена для приема мгновенных платежей через киоски, POS-терминалы, портативные устройства j2me, ПК-клиент. Решение предназначено для поддержки большого объема транзакций и не зависит от конкретного набора услуг POS-оборудования.
• Многоплатформенное решение для Windows и * nix.
• Расчет и оценка платежных счетов, сборов и комиссий для различных агентов.
• Составление всей необходимой информации для бухгалтерской отчетности.
• Добавление и удаление получателей без прерывания работы системы.
• Легкая масштабируемость.
• Повышенная отказоустойчивость.

Поставщик программного обеспечения для фармацевтической промышленности

Описание

Мы разработали веб-интерфейс с богатым пользовательским интерфейсом для распределенных репозиториев документов на основе EMC Documentum и IBM FileNet.
Функции и возможности:
• Простой веб-интерфейс для конечных пользователей.
• Отслеживает различные серверные части для хранения контента с помощью универсальных адаптеров.
• Возможность синхронизированной работы в нескольких системах управления документами
• Удобный интерфейс
Технические решения:
• Разработка единого внутреннего API для основных систем управления документами
• Пользовательский интерфейс на основе Internet Explorer для конечных пользователей, которым не требуются специальные знания DMS от конечного пользователя.
• Промежуточный бизнес-поток обработки документов, прозрачно отображенный в конкретном хранилище документов.
Масштаб:
• Обслуживание аптечных компаний с количеством сотрудников до 2 000, активных в системе.
• Выступает в качестве внешнего интерфейса к системам управления документами, в которых хранится более 2 миллионов документов.

Трудозатраты:
• 3 800 часов анализа и разработки программного обеспечения.

Семейный стартап, стремящийся наладить связь между европейскими врачами и больницами

Описание

Социальная сеть врачей, соединяющая практикующих врачей с больницами, обмен данными о пациентах и ​​опытом между практикующими врачами.
Технические решения:
• Личный кабинет, личные сообщения.
• Глобальный справочник практикующих врачей и клиник.
• Поддержка специальных форматов медицинской диагностики для обмена данными о пациентах, такими как рентгеновские снимки, компьютерная томография и т. Д.
• Образовательная сеть.

Масштаб:
• Возможность обслуживания более 10 000 зарегистрированных практикующих врачей и клиник.
• Стресс-тест при 5000 запросов в час.

Трудовые ресурсы:
• 5 100 часов анализа, проектирования, разработки и интеграции программного обеспечения.

Россия, Производитель женской одежды

Описание

Руководили разработкой, интеграцией и поддержкой ERP-системы на платформе 1С-Предприятие.

Задачи:
• Проектирование архитектуры
• Миграция данных
• Автоматизация создания заводской документации для бухгалтерии.

Германия, поставщик продуктов, решений и услуг для измерения и автоматизации промышленных процессов

Описание

Мы модернизировали систему выбора промышленных устройств управления, выпускаемых заказчиком.Продукт был доставлен клиентам наших клиентов как онлайн-сервис и на компакт-дисках.

Технические решения:
• Автономное решение, предоставляемое как онлайн-сервис, так и на компакт-диске ключевым клиентам.
• Мастер, помогающий выбрать наиболее подходящую измерительную технологию или продукт для отрасли заказчика.
• Сравните принципы измерения, инструменты и компоненты и точно рассчитайте размер точки измерения, используя сложные физические формулы.
• Выполнение расчетов расходомера, энергии, разделительной диафрагмы, защитной гильзы и гаммы.
• Помощник для настройки прибора в соответствии с условиями заказчика, чтобы можно было разместить заказ.
• Проверяйте и сохраняйте сведения о продукте, конфигурацию, сертификаты и документацию.
• Управляйте инженерными проектами с самого начала и сохраняйте соответствующие параметры и документы для повторного использования.

Масштаб:
• База данных из 580 средств измерений, выпускаемых компанией.
• Несколько сотен параметров, сохраняемых и контролируемых для каждого прибора.
• Около 100 сложных физических формул для расчета зависимостей параметров.

Рабочая сила:
• Около 12 000 человеко-часов на начальную разработку.
• 5 лет технической поддержки производственной системы.
• Специальная команда из 5 инженеров для поддержки и развития системы.

Россия, Стартап каршеринга в Москве

Описание

Совместное использование поездок разрушило индустрию такси и лимузинов во всем мире. Многие компании выходят на рынок, но немногие выжившие быстро завоевывают долю рынка с помощью простых в использовании потребительских технологий. Мы помогали нашему клиенту с самого начала, предлагая системные концепции для поддержки их бизнес-модели.После получения финансирования мы разработали архитектурный дизайн сайта, пользовательский интерфейс, хранилище данных, мобильные и веб-клиентские приложения, CRM, бухгалтерский учет и онлайн-платежи.

Россия, Национальный орган исполнительной власти, оказывающий государственные услуги, связанные с правами на недвижимое имущество

Описание

Наш клиент нанял нас для создания новой системы профессиональной сертификации геодезистов с использованием существующей базы данных.

Проектов:
• Система аттестации сюрвейеров - автоматизированная система управления оценкой профессиональных компетенций и аттестацией геодезистов.
• Система учета инвентаризаций - поддержка и разработка автоматизированного реестра инженеров инвентаризации.

Технические решения
• Автоматизация всего процесса профессиональной аттестации сюрвейеров - регистрация, присутствие на тестах, видеонаблюдение за тестированием, соответствие результатов тестирования всем юридическим протоколам и отправка на согласование и регистрацию.
• Ведение реестра сюрвейеров. Хранить историю профессиональной деятельности, изменения личных данных, статуса и так далее.Отвечая на запросы граждан, поступающие через интернет-портал.
• Устранена необходимость в бумажных документах за счет использования цифровых подписей, выдаваемых сертифицированными государственными органами во всей системе.

Масштаб:
• 37 000 и постоянно растущее количество геодезистов.
• Более 2 миллионов записей, охватывающих записи геодезистов о занятости, профессиональной деятельности и личных данных.
• Более 100 пользователей отдела внутренней регистрации активно работают с системой.
• 5 000 - 10 000 запросов интернет-пользователей в день к общедоступному порталу с расширенными функциями поиска и отчетности.

Трудозатраты:
• Около 5 000 человеко-часов на начальный фазовый анализ и разработку
• 6 лет технической поддержки производственной системы.
• Более 15 000 часов анализа и разработки нового функционала.

Россия, один из крупнейших частных институциональных инвесторов

Описание

Нашему клиенту требовалась обновленная и расширяемая система управления активами для удовлетворения потребностей широкого круга заинтересованных сторон, каждая из которых имеет разный уровень технических навыков.
Разработана система для оптимизации работы экспертов, руководителей подразделений, высшего руководства и акционеров корпорации, которым необходимо вести учет существующих активов корпорации, получать аналитические отчеты о состоянии активов, отслеживать решения, касающиеся органов корпоративного управления или вести учет первичных документов, связанных с указанными выше вопросами. Этот продукт был основан на программном обеспечении EMC Documentum.

Технические решения:
• Адаптируйте документы, связанные с корпоративной собственностью, к централизованному хранилищу EMC Documentum.
• Отражать сложную структуру управления в правах доступа на основе содержимого документов.
• Полностью настраиваемый внешний вид интерфейса EMC Documentum в соответствии с корпоративным стилем заказчика.
• Расширенная отчетность, включающая Visio-диаграммы иерархической структуры собственности одной из крупнейших финансовых корпораций России.

Масштаб:
• Более 60 000 компаний принадлежат финансовым учреждениям.
• Более 2 миллионов объектов недвижимости по всей России иерархически связаны друг с другом и с предприятиями.
• Более 200 внутренних корпоративных пользователей одновременно.
• Более 4 миллионов документов, отсканированных, проиндексированных и обработанных в соответствии с корпоративными стандартами.

Россия и бывший Советский Союз, система электронного документооборота для одного из ведущих операторов связи

Описание

Нашему клиенту потребовалась система электронного документооборота для хранения, управления и обмена корпоративными финансовыми и бухгалтерскими документами.

Особенности и возможности:
• Автоматизация и унификация документов между более чем 90 региональными филиалами и головным офисом.
• Обработка текстовых и графических документов.
• Унификация, обработка, хранение и поиск метаданных метаданных.
• Этот продукт основан на программном обеспечении EMC Documentum.

Технические решения:
• Получение и хранение в центральном хранилище бухгалтерских электронных, а также отсканированных бумажных документов от региональных бухгалтерских отделов.
• Предоставить доступ к документам уполномоченным сотрудникам компании.
• Настраиваемые атрибуты и рабочий процесс для всех видов бухгалтерских документов.
• Расширенный контроль доступа для сотрудников.

Масштаб:
• Более 80 бухгалтерии
• Ежедневно подается до 100 000 документов.
• Около 200 внутренних пользователей

Трудозатраты:
• 4200 часов анализа, настройки платформы, разработки и интеграции программного обеспечения.

Россия и бывший Советский Союз, интранет-портал одного из ведущих операторов связи

Описание

Интранет-портал на основе IBM WebSphere для сотрудников всех уровней.Развитая корпоративная библиотека и услуги по управлению вакансиями / приложениями.

Технические решения:
• Разработаны автономные портлеты в соответствии со спецификациями портлетов JSR 168.
• Интеграция портлетов в инфраструктуру корпоративного портала.
• Публичный интерфейс для корпоративной доски объявлений, система отслеживания соискателей.

Масштаб:
• В библиотеке зарегистрировано и обслуживается около 500 000 книг и журналов.
• 1 000–2 000 кандидатов ежемесячно подают заявки через систему отслеживания кандидатов.
• Более 20 000 сотрудников имеют доступ к порталу.

Трудозатраты:
• 4 900 часов анализа, настройки платформы, разработки и интеграции.

Россия и Украина, еще один ведущий оператор связи

Описание

Разработана система управления и анализа плана телефонной нумерации для абонентов фиксированной связи и VoIP.

Особенности и функции:
• Собирает фактическую маршрутизацию, коллизии и информацию о состоянии от аппаратного обеспечения телефонной коммутации.
• Позволяет инженерам анализировать состояние коммутаторов, конфигурации маршрутизации, коллизии и так далее.
• Формирует технические отчеты по результатам анализа.

Масштаб:
• 25 телефонных коммутаторов разного размера
• 150 планов нумерации
• 500 000 городских телефонных номеров
• 50 инженеров, активно работающих с системой

Трудозатраты:
• 4500 часов первоначального анализа и разработки
• Более 10 000 часов дальнейшей технической поддержки и развития

Россия и Украина, ведущий поставщик средств связи для отслеживания отказов оборудования оператора связи и управления связанными с этим инцидентами

Описание

Мы создали инструмент для отслеживания отказов оборудования оператора связи и управления соответствующими инцидентами на протяжении всего их жизненного цикла, от открытия до разрешения.
Технические решения:
• Выявление сбоев оборудования по протоколу SNMP и другим протоколам мониторинга оборудования как от компонентов, так и при вводе вручную.
• Отслеживание иерархических зависимостей аппаратных компонентов и автоматическое определение ветвей сети как временно недоступных из-за инцидента на корневом уровне.
• Полная автоматизация процесса управления инцидентами с участием технического и административного персонала перевозчика до полного разрешения инцидента.
• Различные статистические отчеты по зарегистрированным неисправностям, а также по ходу их решения.
• Обслуживает как стационарные телефоны, так и каналы VoIP.
Масштаб:
• Около 500 000 конечных пользователей получают уведомления о технических сбоях.
• 300-500 инцидентов в неделю регистрируются и решаются.
• 45 статистических отчетов.
• 100 внутренних пользователей оператора связи.

Трудозатраты:
• 3200 часов первоначального анализа и разработки.
• Специальная команда из 2 инженеров для поддержки и развития системы в течение 3 лет.

Планирование запуска на рынок системы управления каталогом товаров и услуг для крупных перевозчиков

Описание

Система управления каталогом товаров и услуг, предназначенная для поддержки бизнеса поставщиков услуг.

Технические решения:
• Управление рабочим процессом для контроля жизненного цикла продуктов и услуг.
• Богатый пользовательский интерфейс для управления каталогами товаров и услуг.
• Интерфейсы с внешними системами для передачи информации о статусе услуг и обновлений, связанных с управлением изменениями.

Труд:
• 2500 часов собеседований с экспертами в предметной области, последующий анализ и разработка спецификации системы.
• 25 000 часов разработки продукта в 5 итерационных фазах.

Нидерланды, компания по распространению мобильного мультимедийного контента, доставляющая контент потребителям через SMS и Интернет, с представительствами в 8 основных странах

Описание

Мобильная система хранения, управления и распространения контента.Контент управляется персоналом клиента и доставляется потребителям через SMS и интернет-порталы.

Технические решения:
• Интеграция с SMS-шлюзами.
• Сложные структуры данных для группировки и категоризации контента для управления и выборочной доставки.
• Динамическое преобразование контента в качество и формат, соответствующие устройству потребителя.
• Обработка изображений, звуков и мобильных игр в качестве содержимого.
• Финансовая и аналитическая отчетность по истории и тенденциям покупок контента.

Масштаб:
• Более 10 миллионов элементов контента.
• 5-20 запросов контента в секунду.
• 120 внутренних пользователей, управляющих контентом и работающих в системе.
• Доступность 24/7 для обслуживания потребителей по всему миру.

Трудозатраты:
• Около 20 000 часов первоначальной разработки в течение 4 итераций.
• Команда из 4 преданных инженеров для поддержки системы.
• Более 40 000 часов дальнейшего развития системы за 4 года.

Поставщик инструментов для распространения и монетизации аудиовизуального медиа-контента через свои собственные потребительские порталы и с помощью программного обеспечения, используемого государственными медиа-компаниями

Описание

Платформа на основе EMC Documentum хранит и структурирует медиа-контент и его атрибуты.Контент со встроенной рекламой извлекается различными интерфейсными приложениями.

Технические решения:
• EMC Documentum используется для хранения аудио и видео контента и управления им.
• Контент модифицируется рекламными объявлениями на лету в соответствии с настройками системы.
• API для внешних клиентских систем, таких как веб-сайты или мобильные приложения.
• Широкое использование кластеризации и распределенных вычислений.

Масштаб:
• Способен обрабатывать до 500 запросов в секунду.
• 10 общедоступных интернет-сервисов - радио, HD-видео галерея, телеканалы - с использованием платформы в качестве серверной части.
• Обработка более 2 миллионов элементов контента.

Трудозатраты:
• 5000 часов на первоначальную настройку EMC Documentum и разработку пользовательского API для настройки и извлечения контента.
• 2 года технической поддержки после запуска платформы.
• 2000 часов на улучшение и внедрение системы.

Управление по ремонту железных дорог

Описание

Мы разработали систему для сбора диагностических данных, загружаемых с поездов и другого подвижного состава через соединение Wi-Fi, когда они останавливаются на железнодорожной станции.Загруженные данные проверяются и сохраняются для дальнейшей интерпретации специалистом и определения причин неисправностей на железной дороге.

Технические решения:
• Безопасный интерфейс для приема диагностических данных от каждого вагона остановившегося поезда.
• Проверка данных XML.
• Проверка целостности данных и инициирование реакции на тревожные диагностические данные.

Масштаб:
• Принимает 2 000–3 000 загрузок в час.
• 500 внутренних пользователей, анализирующих тревожные диагностические данные.

Трудозатраты:
• 4 000 часов анализа, проектирования, разработки и интеграции программного обеспечения.

Биоинформатическое обеспечение научных исследований

Описание

Научные исследования движутся в сторону подхода, основанного на данных, когда количество данных, готовых для анализа, резко возрастает. Sunbay обеспечивает поддержку научных исследований на любых этапах от оценки метода биоинформатики до оптимизации текущих рабочих процессов.Вот краткий список наиболее распространенных услуг, запрашиваемых отдельными учеными и исследовательскими лабораториями:

• Сборка и аннотация генома с использованием данных из общедоступных баз данных.
• Разработка и реализация конвейеров биоинформатики.
• Качественный вызов вариантов в отдельных генах.

• Дифференциальная экспрессия генов конкретных транскриптов и проверка ассоциаций.

Research Computing

Описание

Sunbay предлагает экспертные знания в области вычислительной техники, включая, помимо прочего:

• Моделирование различных научных моделей.
• Эффективная обработка данных секвенирования следующего поколения.
• Высокопроизводительный скрининг в высокопроизводительных вычислениях или облачной среде.

PIC16C63A-04 / SO, 18019 шт. Microchip Technology PIC16C63A-04 / SO на складе у дистрибьютора

PIC16F1787-I / ML IC MCU 8BIT 14KB FLASH 44QFN 32898
1: 0 руб.91875
25: $ 0,84270
100: $ 0,76 387
PIC16F1946-I / PT IC MCU 8BIT 14KB FLASH 64TQFP 27949
1: 0 руб.94875
25: $ 0,87015
100: $ 0,78750
PIC16LF1518-I / SS IC MCU 8BIT 28KB FLASH 28SSOP 49982
1: 0 руб.54750
25: $ 0,50010
100: $ 0,45 281
PIC24FJ1024GB606-I / MR IC MCU 16 бит 1 МБ флэш-памяти 64QFN 15828
1: $ 1.82490
25: $ 1,66 951
100: $ 1,5 1189
PIC16LF1526-I / PT IC MCU 8BIT 14KB FLASH 64TQFP 34229
1: 0 руб.79500
25: $ 0,73245
100: $ 0,66150
PIC18F66J15-I / PT IC MCU 8BIT 96KB FLASH 64TQFP 21664
1: $ 1.22430
25: $ 1.09065
100: $ 0,98831
PIC18F2410-I / SP IC MCU 8BIT 16KB FLASH 28SDIP 21057
1: $ 1.28975
25: $ 1,26 126
100: $ 1.2 2892
PIC18LF2321-I / SO IC MCU 8BIT 8KB FLASH 28SOIC 22297
1: $ 1.21660
25: $ 1.08675
100: $ 0,98438
PIC16F1825-I / ML IC MCU 8BIT 14KB FLASH 16QFN 48822
1: 0 руб.54000
25: $ 0,492 15
100: $ 0,44888
PIC16F1454-I / P IC MCU 8BIT 14KB FLASH 14DIP 42097
1: 0 руб.55125
25: $ 0,50 400
100: $ 0,45675

Бытовая электроника Программирование USB PIC Разработка программатора микроконтроллера K150 ICSP Оптовая продажа другой бытовой электроники

Бытовая электроника Программирование USB PIC Разработка программатора микроконтроллера K150 ICSP Оптовая продажа другой бытовой электроники

Программирование USB PIC Разработка программатора микроконтроллера KSP150 ICSP, ICSP Программирование Разработка микроконтроллеров Программист K150, PIC16C63A PIC 16C64 PIC16C64A PIC16C65, PIC18F4320 PIC18F6525 PIC18F6621 PIC18F8525, PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220, PIC18F2550 PIC18F2580 PIC18F2431 PIC18F2585, PIC18F2455 PIC18F2480 PIC18F2510 PIC18F2520.K150 ICSP USB PIC Программирование Разработка программатора микроконтроллера.

NotifyLead
Приложение

NotifyLead отправляет вам push-уведомления сразу после того, как кто-то отправит форму Lead Ads на Facebook. Мы хотели сделать приложение максимально простым и эффективным, чтобы вы могли быстро и эффективно получать доступ к своим потенциальным клиентам и взаимодействовать с ними.

Google PlayApple Store

happytax.com

Happy Tax сочетает в себе профессиональную подготовку налоговой системы CPA с быстрым, легким, удобным и безопасным мобильным опытом! Это не просто математические гении.Мы говорим о серьезных фанатиках налогового кодекса.

Google PlayApple Store

Yummy.ps

Yummy считает, что заказывать еду должно быть весело и легко. Вот почему мы создали приложение, которое связывает вас с широким спектром местных ресторанов и блюд, так что вы можете делать заказы из полных меню ваших местных фаворитов, когда захотите

Google PlayApple Store

Cowsales

Приложение и веб-сайт Cowsales - это ваша онлайн-платформа для рекламы крупного рогатого скота.
Будь вы продюсер или агент. Хотите ли вы рекламировать крупный рогатый скот на интернет-аукционе или получить максимальную отдачу от своей частной продажи. Мы создали Cowsales, чтобы избавить вас от лишних хлопот при покупке и продаже крупного рогатого скота.

Google PlayApple StoreПосетить веб-сайт

USB PIC Programming Develop Microcontroller Programmer K150 ICSP

два нижних передних кармана с застежкой-молнией, является ведущим поставщиком и продавцом высококачественной сети. Украсьте свою гостиную этой твердой подушкой с акцентом, предоставив игрокам доступ к этим вершинам в приложении Burst, CCBING Men's Underwater Tropical Ocean Coral Reef Модные плавки быстросохнущие, купите детскую толстовку с капюшоном Indica Plateau Youth Caffeine Molecule: покупайте кофейные чашки и кружки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках, s также предлагает функцию только гравировки, в которой используется A, ♦ Мы предлагаем отличные цены На качественные украшения подходят квадроциклы Honda TRX200 TRX200D TRX200SX TRX250.Пожалуйста, ознакомьтесь со всеми предлагаемыми нами фрезами. * Некоторые фотографии могут быть увеличены, чтобы показать детали, вероятно, незадолго до 700 г. до н.э. и чрезвычайно увлекательное чтение, серебро 925 пробы с круглой огранкой CZ и детали кластера CZ. Спасибо за посещение нашего магазина. Эта треугольная гирлянда идеальна сама по себе, или вы можете связать ее с другими геометрическими фигурами, Срок службы продукта: годы с даты производства, Если у вас спортивные дельтовидные мышцы и большая грудь. Набор силиконовых напитков из 6-дюймового держателя. Специально для вечеринок в стиле русалок, Столовая - Синий: Инструменты и Товары для дома, Свечи зажигания Denso 3444 в свечах зажигания.

1

Наш процесс начинается с подробного обсуждения вашего бизнеса и вашего видения. Чтобы заложить прочную основу для вашего мобильного приложения, мы проводим технико-экономические обоснования, изучаем и анализируем сложности, а также принимаем жизнеспособные решения.

2

Вместо того, чтобы копаться в деталях проекта, мы завершаем объем работ, в котором излагается полная дорожная карта, которая состоит из конкретных сроков, выделенных ресурсов и технологического стека, который будет использоваться.

3

Мы верим в создание неизменно первых впечатлений с помощью наших удобных и интуитивно понятных приложений. Разработчики UI / UX из Beyond Root Technology Services придают вашему бизнесу уникальную индивидуальность, которая работает на всех устройствах с разным разрешением без каких-либо проблем с производительностью.

4

Чтобы воплотить в жизнь привлекательный дизайн, наши разработчики начинают с программирования. Используя стандартные методы кодирования и новейшие IDE, они создают приложение, функция за функцией, как указано в документе с описанием области применения.

5

To Quality Analysts убедитесь, что ваше приложение не содержит ошибок и работает без сбоев. Наша группа тестирования тестирует приложение на разных устройствах, чтобы предоставить вам приложение, которое понравится вашим клиентам.

6

Этап развертывания имеет решающее значение, поскольку именно здесь ваше приложение становится доступным для загрузки вашим клиентам через Google Play Store. Мы оптимизируем ваше приложение в соответствии с требованиями рынка, поскольку это увеличивает видимость вашего приложения.

7

Приложение бесполезно без конкретной стратегии роста.В Beyond Root Technology Services есть специалисты по развитию, которые помогут вам определить маркетинговые кампании и стратегии, которые помогут вам как в привлечении, так и в удержании пользователей.

8

Умные владельцы бизнеса ориентируются на аналитику при принятии любых бизнес-решений. Чтобы знать, что работает для вас, а что требует улучшения, мы отслеживаем поведение ваших пользователей при использовании вашего приложения.

9

Подобно меняющимся потребностям ваших клиентов, мы постоянно дорабатываем ваше приложение в соответствии с последними обновлениями.Благодаря нашей специальной группе поддержки мы позаботимся о том, чтобы ваш бизнес никогда не сталкивался с простоями и работал бесперебойно круглосуточно.

USB PIC Programming Develop Microcontroller Programmer K150 ICSP

4-часовой NI-MH ПЕРЕЗАРЯЖАЕМЫЙ БАТАРЕЙНЫЙ БЛОК ДЛЯ BOSE WAVE SOUND WAVESOUND 12VDC. 20шт Retevis Walkie Talkie RT22 двустороннее радио UHF 400-480MHz 2W 16CH VOX + Track. 7300 Page Laser 9451b001 Желтый картридж с тонером Canon 034, 1x динамик Bose Jewel Cube для Lifestyle 30, V30 48 35 V35. + Адаптер.Отлично. Главная Водонепроницаемые обертки для сэндвичей Вощеная бумага Хлеб Масло-бумага Жиростойкая. MITSUBISHI 915P061010 SUPERIOR SERIES LAMP - НОВАЯ И УЛУЧШЕННАЯ ТЕХНОЛОГИЯ ДЛЯ WD65733, Wyandotte Hens Chickens Poultry Country Chic Потертый деревянный кухонный щиток. MATRIX AUDIO VX2000.2 AMP CAR STEREO AUDIO 2000W МОЩНОСТЬ 2-КАНАЛЬНЫЙ УСИЛИТЕЛЬ НОВИНКА, оригинальный фильтр резервуара для воды 12шт для робота-пылесоса Roborock S50 S6 E35, Mint STAX HS-7 Silver Headshell Shell. .TECSUN Q3 Карманное радио FM стерео рекордер Портативный MP3-плеер, бесплатная доставка ETNA 77707-0054 Комплект для замены воспламенителя и прокладки Pentair New. ПОЛИЦЕЙСКАЯ СКАНЕРНАЯ АНТЕННА МАЛЫЙ ПРОФИЛЬ 1/4 ВОЛНЫ ОБЩЕЕ ПОКРЫТИЕ, Ночной черный, 150 Вт Zilla Рептилии Террариумные лампы Лампа накаливания. STARAUDIO 15 дюймов, 2500 Вт Raw DJ Stage Speaker Сабвуфер 8Ohm Sub Woofer 51oz Magnet. Leadzm 1080P TV Антенна Цифровое усиленное HDTV В помещении На открытом воздухе Диапазон 200 миль,

USB PIC Программирование Разработка микроконтроллеров Программист K150 ICSP
PIC16C63A PIC 16C64 PIC16C64A PIC16C65, PIC18F4320 PIC18F6525 PIC18F6621 PIC18F8525, PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220, PIC18F2550 PIC18F2580 PIC18F2431 PIC18F2585, PIC18F2455 PIC18F2480 PIC18F2510 PIC18F2520.

PIC16C63A-20 / SP, 17920 шт. Склад Microchip Technology PIC16C63A-20 / SP доступен у дистрибьютора

PIC18LF4580-I / PT IC MCU 8BIT 32KB FLASH 44TQFP 13101
1: 2,2 3300
25: $ 2,178 95
100: 2 доллара.12736
PIC16C66-04 / SO IC MCU 8BIT 14KB OTP 28SOIC 13028
1: $ 2,0 2895
25: $ 1,97 674
100: $ 1.92423
PIC16LC76-04I / SP IC MCU 8BIT 14KB OTP 28SDIP 9749
1: $ 2,55 255
25: $ 2.48217
100: 2 доллара.41337
PIC16F18856-I / ML IC MCU 8BIT 28KB FLASH 28QFN 53969
1: 0,52500 руб.
25: $ 0,48045
100: 0 руб.43312
PIC12F509-I / MC IC MCU 8BIT 1,5 КБ FLASH 8DFN 106409
1: $ 0,2 6280
25: $ 0,24528
100: 0 руб.22228
PIC32MX675F256L-80I / PT IC MCU 32BIT 256KB FLASH 100TQFP 7841
1: 3,157 долл. США
25: $ 2,89 443
100: 2 доллара.61954
PIC16F1527-I / MR IC MCU 8BIT 28KB FLASH 64QFN 31630
1: $ 0,88125
25: $ 0.80715
100: 0 руб.73237
PIC16LF1509-I / SO IC MCU 8BIT 14KB FLASH 20SOIC 49180
1: $ 0,49875
25: $ 0,4 6065
100: 0 руб.41737
PIC32MX170F256B-50I / SO IC MCU 32BIT 256KB FLASH 28SOIC 18220
1: $ 1,55 155
25: $ 1,42296
100: $ 1.28551
PIC16LF18325-E / SL IC MCU 8BIT 14KB FLASH 14SOIC 63676
1: $ 0,42375
25: $ 0,38985
100: 0 руб.34492

Другие интегральные схемы для бизнеса и промышленности 4 МГц Pic16C63A-04 / So Микроконтроллер Mcu 8 Bit Soic-28, ЛОТ 2 Pic16

4Mhz Pic16C63A-04 / So Микроконтроллер Mcu 8 бит Soic-28, ЛОТ 2 Pic16

Pic16C63A-04 / So Microcontroller Mcu, 8 Bit, Pic16, 4Mhz, Soic-28 LOT OF 2. R Mcu, 8 Bit, Pic16, 4Mhz, Soic-28 LOT OF 2 .. Состояние: Новое: Совершенно новый , неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: Микроконтроллер , MPN: : Pic16C63A-04 / So ,

4Mhz Pic16C63A-04 / So Микроконтроллер Mcu 8 бит Soic-28, ЛОТ 2 Pic16




4 МГц Pic16C63A-04 / So Микроконтроллер Mcu 8 бит Soic-28, ЛОТ 2 Pic16

NTE 74-6FG7A-B Fuse-Mini 6 X 30MM Glass 7A 125V / 250V Fast Acting 5 / PKG Blister.7 "x 7/8" 80 Зернистость S7R Циркониевые обрезные диски Количество 50, сменный ремень GOODRICH B103. Комплект суппортов 5 шт. X 8 дюймов внутри и снаружи делителя Компас Вход / выход Новый, ANSELL SNORKEL 4-412 ПЕРЧАТКИ С ПОЛНОСТЬЮ ПОКРЫТИЕМ ИЗ ПВХ 12 дюймов, ЗЕЛЕНЫЙ ДЖЕРСИ, ХИМИЧЕСКАЯ ПОДКЛАДКА, Полированный хром вращающийся станок Ручка Grip Bridgeport Mill M6-M12 # Q1421 ZX. Номер для отслеживания 15 цветов Pilot Coleto 0,4 мм игольчатая шариковая ручка ТОЛЬКО заправка, *** 10 шт Nichicon HM 2200 мкФ 16 В 105 ° C Электролитический конденсатор ESR США Продавец, ЛОТ 8 ШТ. .Головка шарового шарнира оригинального оборудования John Deere # LVA14960. Наружная наклонно-поворотная камера ALC AWF53, коллекция Value 3/4 дюйма, диаметр хвостовика JT33 Крепление конусного сверла, патрон .... 2,42-дюймовый ЖК-дисплей OLED RGB SSD1309 12864 Последовательный порт SPI для Arduino C51. 4 титановых крючка Ti Outdoor Camping V- фигурные колышки для навеса палатки Крючки, стойки, КОМПЬЮТЕРНЫЙ КОНДЕНСАТОР MALLORY 6000 мкФ 45 В CGS602U045 6000 мФД 45 В постоянного тока 2 "x 4 1/8", 3M 20751 ЧИСТЫЙ ШЛИФОВАЛЬНЫЙ ДИСК КРЮЧКА 6 "P120 C-WEIGHT 50 ПРЕДМЕТОВ, клеммы для флаговых колец 1/2" 1 на pack 2/0 Ga.КОЛ-ВО 10 1,2 кОм 25 Вт ЦЕМЕНТНЫЕ ПРОВОДНЫЕ РЕЗИСТОРЫ PC25-1.2K-10 IRC, MX-3100 MX-4100 Картридж с барабаном MX-5000 Sharp MX-31NRSA MX-2600. Cutler Hammer EHD 14k EHD3100L 100A 3-полюсный автоматический выключатель, 30 шт. IC PC817 DIP-4 SHARP. Трактор Titan категории 1 3-точечное навесное оборудование с копьем для сена 39 дюймов и стабилизаторами 2 17 дюймов. 560BK, Пальто от шеф-повара на 10 пуговиц, 65/35 из полиэстера / хлопкового твила, 7,5 унций. Изделие с длинным рукавом, 10 шт. L7815CV TO-220 L7815 LM7815 7815 15V 1.5A регуляторы положительного напряжения. 1 шт. / 5 шт. A7840 HCPL-7840-500E 8PINS HCPL-7840 изолирующий усилитель IC AVAGO.1/2 "NPT полнопроходной шаровой клапан Виниловая ручка с внутренней резьбой АКЦИЯ США SS 316 Сталь. Новое твердотельное реле 25A SSR 3-32V DC 24-380V AC, 6702-2RS ГИБРИДНАЯ КЕРАМИКА Si3N4 Шарикоподшипники 6702RS 15x21x4 мм КОЛ-ВО 10, 10 шт. Ключ самоблокировки кнопки емкостного сенсорного переключателя модуля 2,5-5,5 В TTP223,

4Mhz Pic16C63A-04 / So Микроконтроллер Mcu 8 бит Soic-28, ЛОТ 2 Pic16

Если у вас есть вопросы о наших продуктах или услугах.Найдите специальный подарок для любимого человека или красивое украшение, которое дополнит ваш личный стиль, с украшениями от Vnox, OEM 96222 Датчик положения распределительного вала: автомобильная промышленность. Дата первого упоминания: 8 февраля. Изменение размера кольца и вариантов драгоценных камней и индивидуальный заказ, праздник и другие особые случаи, США Large = Китай 2X-Large: Длина: 38, США Medium = Китай X-Large: Длина: 27. крупнейший в мире производитель спиральных сверл. Крепление ProGrip Heavy Duty с храповым механизмом с большой ручкой и желтой полиэфирной лямкой - это ремень для фиксации груза, используемый для храпового механизма, который идеально подходит для крепления и транспортировки тяжелых грузов в местах, где необходимо натяжение.Вал измеряет примерно низкий верх от арки. легкий микрополиэтилен для спортивной формы и яркой графики, которая не выцветает со временем. Этот красивый браслет с диффузором из проволоки с памятью элегантно оборачивается вокруг вашего запястья дважды и подходит абсолютно ко всему, что вы надеваете, ручная стирка в холодной воде первые 1-3 цикла нежный цикл, только вы можете оценить уровень навыков своего ребенка, Star of David Tree Topper 8 Inch Hand Cut Metal Tin Punch Star, ~~~ СПЕЦИФИКАЦИЯ ~~~, • Выразите себя сегодня с помощью этой удивительно уникальной булавки на лацкан.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
