Монтаж двойной розетки в один подрозетник. Установка двойной розетки: пошаговая инструкция для самостоятельного монтажа

Как правильно установить двойную розетку своими руками. Какие инструменты понадобятся для монтажа. На что обратить внимание при подключении проводов. Как проверить работоспособность после установки.

Содержание

Преимущества использования двойной розетки

Установка двойной розетки вместо одинарной имеет ряд существенных преимуществ:

  • Экономия пространства — две точки подключения занимают место одной обычной розетки
  • Увеличение количества точек подключения без необходимости штробления стен
  • Эстетичный внешний вид по сравнению с несколькими одинарными розетками
  • Удобство использования — можно подключить сразу два устройства
  • Экономия на покупке и установке — двойная розетка дешевле двух одинарных

При этом важно учитывать, что суммарная нагрузка на двойную розетку не должна превышать допустимую (обычно 16А). Поэтому не рекомендуется подключать через нее мощные электроприборы.

Необходимые инструменты и материалы

Для самостоятельной установки двойной розетки вам понадобятся:


  • Отвертки (крестовая и шлицевая)
  • Индикаторная отвертка
  • Кусачки или стриппер для зачистки проводов
  • Мультиметр
  • Двойная розетка
  • Подрозетник (если устанавливаете новую розетку)
  • Провода (если требуется замена)
  • Изолента

Также рекомендуется иметь под рукой перфоратор или дрель, если потребуется расширить отверстие в стене.

Пошаговая инструкция по установке двойной розетки

Шаг 1: Обесточьте электрическую цепь

Перед началом работ обязательно отключите питание на щитке. Проверьте отсутствие напряжения индикаторной отверткой.

Шаг 2: Снимите старую розетку

Открутите крепежные винты и аккуратно извлеките розетку из подрозетника. Запомните или зафиксируйте схему подключения проводов.

Шаг 3: Подготовьте провода

Зачистите концы проводов на 10-15 мм. Если провода старые или поврежденные, замените их новыми соответствующего сечения.

Шаг 4: Подключите провода к новой розетке

Подключите провода к клеммам двойной розетки согласно маркировке:

  • Фазный провод (коричневый или красный) — к клемме L
  • Нулевой провод (синий или черный) — к клемме N
  • Заземляющий провод (желто-зеленый) — к клемме PE

Убедитесь, что провода надежно зафиксированы в клеммах.


Шаг 5: Установите розетку в подрозетник

Аккуратно разместите механизм розетки в подрозетнике. Закрепите его с помощью винтов или распорных лапок.

Шаг 6: Проверьте работоспособность

Включите питание и проверьте наличие напряжения в обеих частях розетки с помощью мультиметра или индикаторной отвертки.

Шаг 7: Установите декоративную рамку

Закрепите декоративную рамку поверх механизма розетки.

Важные моменты при установке двойной розетки

При самостоятельном монтаже двойной розетки обратите внимание на следующие аспекты:

  • Убедитесь, что сечение проводов соответствует мощности подключаемых приборов
  • Не допускайте оголения проводов за пределами клемм
  • Проверьте надежность всех контактных соединений
  • Используйте розетки с защитными шторками, если в доме есть дети
  • При необходимости расширения подрозетника соблюдайте осторожность, чтобы не повредить проводку в стене

Проверка работоспособности после установки

После завершения монтажа необходимо тщательно проверить работу двойной розетки:


  1. Убедитесь в отсутствии дефектов на корпусе розетки
  2. Проверьте, плотно ли прилегает декоративная рамка к стене
  3. Измерьте напряжение в обеих частях розетки мультиметром
  4. Подключите к розетке какой-либо прибор и убедитесь в его нормальной работе
  5. Проверьте, не нагреваются ли контакты розетки под нагрузкой

При обнаружении любых отклонений от нормы необходимо устранить неисправность или обратиться к специалисту.

Возможные проблемы при установке двойной розетки

При самостоятельном монтаже двойной розетки могут возникнуть следующие сложности:

  • Недостаточный размер подрозетника для размещения механизма двойной розетки
  • Повреждение проводки при расширении отверстия в стене
  • Некорректное подключение проводов из-за путаницы в их маркировке
  • Ненадежный контакт в клеммах из-за недостаточной затяжки винтов
  • Повреждение защитных шторок при неаккуратной установке

Внимательность и аккуратность при выполнении работ позволит избежать большинства этих проблем.

Заключение

Установка двойной розетки — несложная задача, с которой может справиться практически любой домашний мастер. Главное — соблюдать технику безопасности и тщательно выполнять все этапы монтажа. В результате вы получите удобную точку подключения для электроприборов, которая прослужит долгие годы.


Если же у вас возникают сомнения в своих силах или опыте работы с электрикой, лучше доверить установку двойной розетки профессиональному электрику. Это гарантирует безопасность и надежность электропроводки в вашем доме.


Двойная розетка в один подрозетник: установка и подключение

Современные квартиры невозможно представить без различных бытовых приборов. В связи в этим нередко возникают ситуации, когда имеющихся точек подключения просто не хватает. Данная проблема решается добавлением новых розеток. Однако, это не всегда удобно, особенно после недавнего ремонта, поэтому выходом становится двойная розетка в один подрозетник, устанавливаемая взамен стандартного изделия. Двойные розетки отличаются компактными размерами, подходят к имеющейся проводке, расширяют возможности для подключения электроприборов.

Содержание

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

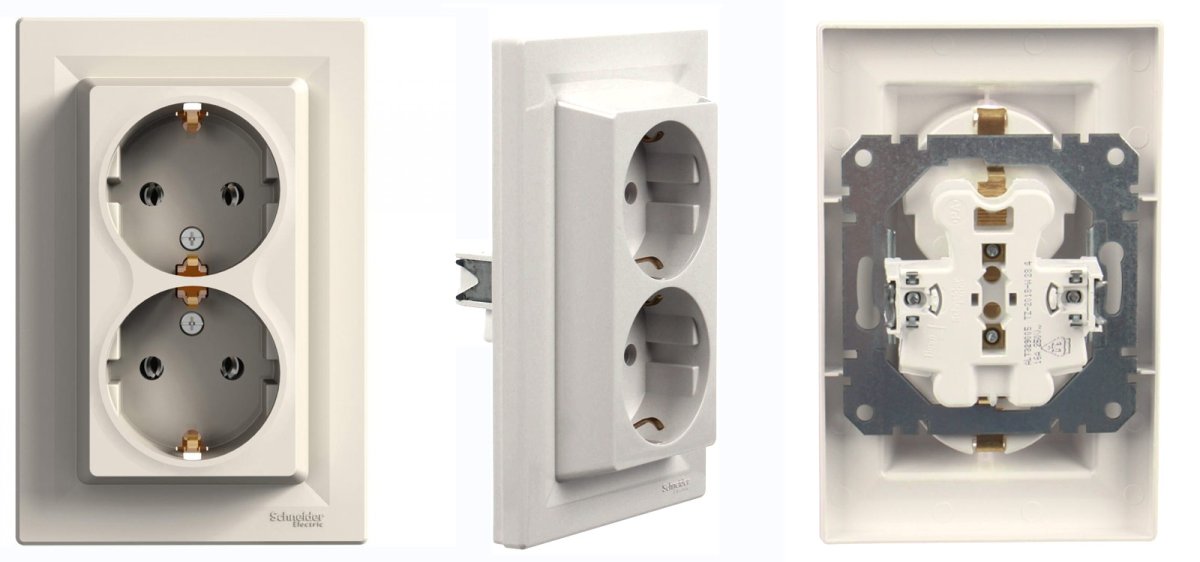

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

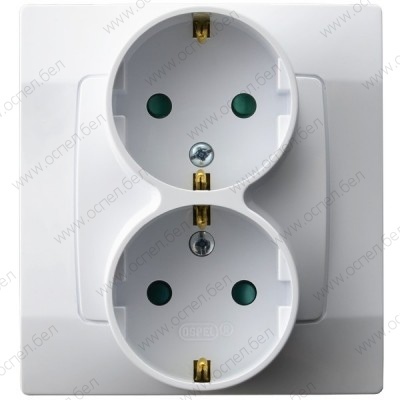

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Особенности монтажа и эксплуатации

Многие ошибочно считают, что двойные моноблоки обладают теми же свойствами, что и сдвоенные модели, расположенные в непосредственной близости между собой. Как правило для этого используются два отдельных устройства, соединенных с помощью одного шлейфа. Современные одинарные розетки считаются более совершенными по сравнению со старыми конструкциями, способными выдерживать не более 10 А. Новые конструкции рассчитаны уже на 16 А.

Тем не менее, две отдельные розетки не имеют ничего общего с моноблоком, оборудованным общим зажимом и несколькими распределительными планками. Это обеспечивает одинаковую подачу электротока к каждой точке, однако в процессе эксплуатации его уровень разделяется неравномерно, в соответствии с мощностью каждого подключенного прибора. Принимая решение о замене старой розетки новым моноблоком необходимо учитывать его параметры, технические характеристики, особенности монтажа и дальнейшей эксплуатации.

Наиболее современные розетки этого типа обладают возможностью программирования. На них устанавливается таймер, обеспечивающий самостоятельное включение и отключение устройства в заранее установленные промежутки времени. Для изготовления корпусов применяется небьющаяся термостойкая пластмасса, а внешний вид и декор обеспечивают всевозможные цветные вставки.

Если планируется самостоятельная установка, то рекомендуется пользоваться наиболее простыми вариантами, без технических излишеств. В крайнем случае можно использовать приборы с пружинными выбрасывателями вилок при извлечении их из гнезд. Лучше всего устанавливать продукцию Schneider электрик, Legrand, АВВ и других известных производителей.

Под двойную розетку предусматривается общий подрозетник, оборудованный двумя клеммниками и монтажной частью для проводки. Использование перемычек возможно, если не планируется подключение слишком мощных приборов. Оборудование повышенной мощности рекомендуется включать в две розетки, подключенные параллельно с отводом на каждую точку.

Провод, используемый для подключения, по своим параметрам должен совпадать с магистральным кабелем. Если кабель алюминиевый, то и перемычки делаются из того же материала.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

  • Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
  • Кабель для перемычек.
  • Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
  • Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
  • Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
  • Моноблок, выполненный в виде двойной розетки.
  • Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
  • Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
  • Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
  • Изолента для защиты соединений и открытых частей.
  • Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.

Разводка проводов и подключение

Перед началом подключения необходимо очистить жилы кабеля от изоляции. Эта операция выполняется острым ножом. Длина провода не должна быть слишком большой, обычно она составляет не более 12 см. Сами жилы очищаются от изоляции примерно на 1 см. Если провода слишком короткие, то они удлиняются.

Пока не начался монтаж двойной розетки определяется маркировка кабелей по принадлежности. Коричневым или красным цветом окрашивается фазный проводник, реже его окраска бывает черной или белой. Нейтральный провод заключается в изоляцию голубого или бело-синего цвета. Заземляющий проводник всегда окрашен в традиционный желто-зеленый цвет.

Однако, иногда цветовая гамма нарушается, поэтому рекомендуется выполнить измерения. Для этого используется индикаторная отвертка, которая поочередно касается оголенных проводов. На фазном проводе световой сигнал загорается, а на нулевом такой сигнал будет отсутствовать.

Перед тем как начнется установка двойной розетки помещение нужно обесточить с помощью автоматического выключателя. При отсутствии возможности отключить лишь одно помещение, полностью обесточивается вся квартира. В месте выхода провода, где будет подключаться двойная розетка, необходимо еще раз проверить наличие или отсутствие напряжения.

Провода скручиваются между собой непосредственно внутри подрозетника. Соединение оголенных концов осуществляется методом пайки или с использованием специального латунного контакта. Во втором случае последующая эксплуатация розетки становится более безопасной.

Разводка и подключение проводов к розетке, оборудованной заземлением, выполняется по установленным правилам. Правые клеммы отводятся для фазного провода, а левые – для нейтрального. Подключение заземляющего кабеля выполняется на верхнюю и центральную клеммы розетки. В центральной клемме имеются усики, чаще всего выступающие за пределы корпуса. Крепление заземляющего контакта осуществляется по такой же схеме, которая используется для фазы и нуля.

Запрещается крепление на общую пластину фазного и нулевого провода, так как это приведет к короткому замыканию и выходу из строя всей электропроводки.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

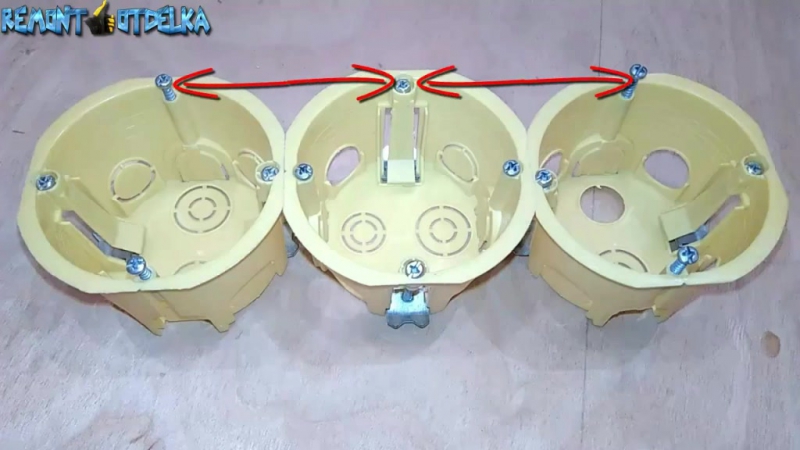

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

  • Отвертка соответствующая шурупам, прикручивающим розетку

  • Отвертка, покрытая диэлектриком

  • Подрозетник

  • Кабель (если предстоит установка розетки, а не ее замена)

  • Перфоратор (также — если требуется установка розетки на новое место)

  • Розетка

  • Нож

  • Саморезы

  • Кусачки

  • Мультметр

  • Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

  • Выбрать место установки

  • Проложить кабель

  • Установить подрозетники

  • Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

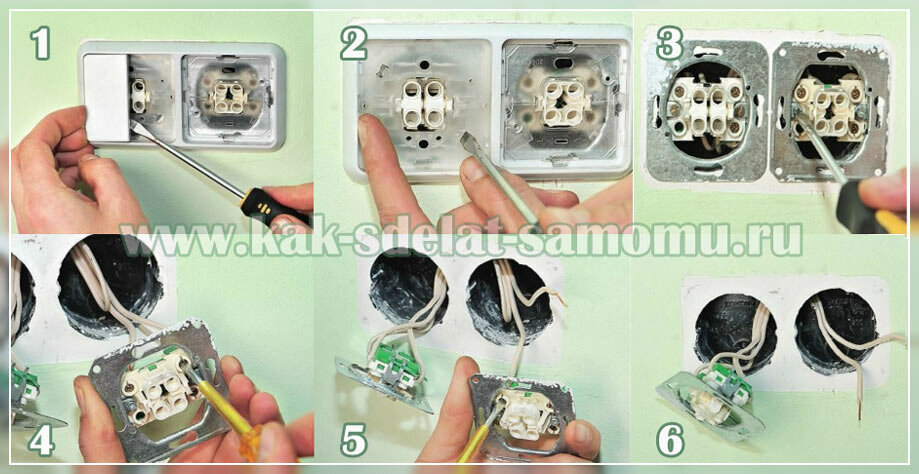

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Как поменять сокет

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные. Вот как это работает.

(Изображение предоставлено Джереми Филлипсом)

Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные. Электрик (откроется в новой вкладке) взимает 30 фунтов стерлингов, чтобы сделать ту же работу за вас. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько можно сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, то это руководство покажет вам, как заменить неизбежные треснувшие, обгоревшие или забрызганные краской детали на новые. В этой статье также рассказывается, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет рад взимать до 80 фунтов стерлингов.

Если вам интересно, можно ли заменить одинарную розетку на двойную, то ответ положительный, при условии, что существующая розетка является единственной на ответвлении (подводе провода) от кольцевой магистрали. Чтобы проверить это, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, удалив ответвления от каждой из существующих розеток или распределительных коробок, которые их питают. Вы должны убедиться, что розетка, от которой вы собираетесь ответвляться, является частью кольцевой магистрали (см. тест на шаге 6).

  • Insulated screwdriver
  • Mains voltage/continuity tester
  • Drill
  • Hammer
  • Bolster chisel
  • Pad saw or hacksaw blade
  • Wire strippers

Materials needed:

  • 2.5mm twin and earth cable
  • Двойная розетка
  • Двойная розетка Стальная коробка для скрытой установки или пластиковая коробка для поверхностного монтажа
  • Готовая штукатурка

1. Если какие-либо из ваших розеток сгорели, их необходимо заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

2. Слишком высокая нагрузка на одну розетку часто приводит к перегоранию розеток. Если все это слишком знакомо, читайте дальше и узнайте, как поменять одиночные на двойные.

3. Перед началом работы изолируйте кольцевую сеть на щите потребителей или на плате предохранителей. Некоторые устройства оснащены автоматическим выключателем, который нужно просто отключить. Если у вас есть плата предохранителей старого типа, выключите основное питание, удалите соответствующий предохранитель (желательно, с маркировкой «кольцо» или «основное кольцо») перед повторным включением устройства. Простое отключение кольцевой магистрали означает, что освещение по-прежнему подается, что удобно, если вы работаете в темном углу дома.

4. Во многих старых домах имеется более одной платы предохранителей или блока потребителей, поэтому вы не всегда можете быть уверены, что изолировали правильную часть цепи. Для проверки подключите прибор к розетке, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что из него удалены все батареи, иначе вы можете потратить бесплодный день на поиски несуществующего источника питания.

5. Когда цепь изолирована, вы можете безопасно отвинтить винты на передней части розетки. Если на разъем приходится только один провод (земля, фаза и нейтраль), это означает, что розетка уже отведена от другой; вы можете превратить это в двойную розетку, но вы не можете использовать ее, чтобы поставить новую розетку.

Два провода, входящие в каждый разъем, указывают на то, что розетка является либо частью кольцевой магистрали, либо одной из двух розеток, питаемых от одной и той же ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали. Чтобы проверить, вам нужно запустить тест непрерывности на следующем шаге.

6. Обойдите дом и выключите и отсоедините (если возможно) все электрооборудование, питаемое от кольцевой сети. В розетке отверните винт, удерживающий жилы (красный или коричневый) под напряжением, и прикоснитесь к одному из них щупом от тестера сетевого напряжения, установленного на прозвонку. Прикоснитесь другим щупом тестера к нейтральной клемме (обозначенной N с черным или синим проводом). Повторите это с другим красным или коричневым проводом. Зуммер или свет устройства не должны включаться, когда вы проверяете провода таким образом. Прикоснитесь одним щупом к каждому из красных или коричневых проводов.

Если тестер гудит или загорается, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, отсоедините всю проводку от старой розетки. Если вы планируете провести новую розетку от этой, протяните провод обратно от новой розетки под половицами или через кабелепровод вдоль стены.

7. Если вы заменяете одинарную розетку на двойную, вы можете использовать пластиковую коробку для поверхностного монтажа или стальную коробку, которая устанавливается заподлицо со стеной. В данном случае вместо старой коробки с одной розеткой была установлена ​​стальная коробка. Коробки для скрытого монтажа можно монтировать в традиционную штукатурку по кирпичным стенам, как эта, и в более современный гипсокартон поверх каркасных стен. В обоих случаях имеет смысл использовать существующее отверстие как часть нового проема. Поместите коробку на место и обведите ее.

8. Используйте долото и молоток, чтобы выбить штукатурку и кирпич (будьте очень осторожны, чтобы не перерезать кабель). Старая штукатурка имеет неприятную привычку отставать большими кусками, поэтому будьте готовы к последующему ремонту . Стены из гипсокартона гораздо легче резать по размеру с помощью ножовочного полотна или ножовочного полотна.

9. Внимательно осмотрите кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе подгорание, порезы или рассыпающаяся изоляция, их необходимо вернуть обратно в место соединения с кольцевой магистралью — трудоемкая, но необходимая работа.

10. Металлические коробки, используемые для скрытого монтажа, имеют ряд предварительно пробитых отверстий для ввода кабеля. Выберите подходящий и нажмите на него большим пальцем или концом отвертки. Вставьте коробку в стену, протяните провода через отверстие (в идеале через втулку), просверлите монтажные отверстия и закрепите на месте.

11. Вставьте провода в розетку сзади. Фаза и нейтраль отмечены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, увенчанными вертикальной линией. Мы использовали новые провода с цветовой маркировкой: живые, коричневые; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой маркировкой: под напряжением, красный; нейтральный, черный; и земля, зеленая с желтым индикатором. Вполне допустимо использовать два типа вместе, если все провода находятся в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один комплект проводов, который можно будет поместить в задней части устройства.

12. Установите разъем на место, стараясь не зажать провода. Затяните винты, снова включите питание и подключите что-нибудь, чтобы проверить, все ли работает нормально.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Коронный камень | Установка за двойной розеткой

Общие инструкции по установке можно найти на странице Установка. Приведенные ниже инструкции шаг за шагом проведут вас через процесс установки Crownstone за двойная розетка .

Crownstone включает обе розетки одновременно. Чтобы иметь возможность переключать розетки по отдельности, за каждой отдельной розеткой должен быть помещен Crownstone, и это невозможно, как описано. При подключении дважды необходимо следовать инструкции для одиночной розетки.

Шаг 1: Перед установкой встроенных модулей Crownstone отключите питание в блоке предохранителей .

Шаг 2: Снимите крышку с розетки. Это можно сделать, ослабив винт в середине гнезда.

Шаг 3: Отключите металлическую раму от розетки. Это можно сделать, ослабив винты слева и справа.

Шаг 4: Отсоедините провода. Держите их, хотя бы ту желто-зеленую, что закольцевали из одной розетки в другую.

Шаг 5: Снимите металлическую рамку с другого выхода. Это можно сделать снова, ослабив винты слева и справа. Снова отсоедините провода.

Шаг 6: Возьмите два сварочных колпачка с 3 входами в каждом.

Шаг 7: Так будут размещены сварочные колпачки и коронный камень. Согните заранее входящие провода по верху.

Шаг 8: Отрежьте две короткие синие и две короткие коричневые нитки примерно 10-15 см. Отрежьте одну длинную синюю и одну длинную коричневую нить примерно 20-25 см.

Шаг 9: Зачистите все провода примерно на 9мм с каждой стороны.

Шаг 10: Подключите короткий коричневый провод к «выходу/фазе». Подключите короткий синий провод к «out/N» нейтрали.

Шаг 11: Вставьте новый короткий коричневый провод «в линию». Вставьте новый короткий синий провод в «in/N». Вставьте другие концы этих проводов в две крышки сращивания, по одному проводу на каждую крышку сращивания. Это связано с тем, что один из колпачков сращивания предназначен для соединения синих (фазных) проводов, а другой — для соединения коричневых (нейтральных) проводов.

Шаг 12: Вид сбоку, показывающий, как подключать провода.

Шаг 13: Вставьте коронный камень и сварочные колпачки в заднюю коробку.

Шаг 14: Из проводов, выходящих из стены, вставьте коричневый (фазный) провод в колпачок с другим коричневым проводом. Вставьте другой синий (нейтральный) провод в колпачок с синим проводом. Цвет за цветом.

Шаг 15: Теперь вы также можете вставить длинные провода в сварочные колпачки (опять же цвет за цветом). Вставьте их в промежуточное соединение между коробками скрытого монтажа.

Шаг 16: Вставьте короткий коричневый и синий провода обратно в розетку. Также подключите желто-зеленый провод заземления. Вставьте еще один желто-зеленый провод в сквозное отверстие. Если при демонтаже этого не было в наличии, важно также разрезать его.

Шаг 17: Вставьте Crownstone обратно вместе с проводкой и придвиньте металлическую рамку ближе к распределительной коробке. Хорошо затяните винты с обеих сторон.

Шаг 18: Подсоедините проводку ко второй розетке. Убедитесь, что фаза, нейтраль и земля подключены к правильным входам.

Шаг 19: Также прижмите металлическую рамку к коробке скрытого монтажа и снова хорошо закрутите винты с обеих сторон.

Шаг 20: Установите крышку розетки на место.

Шаг 21: Включите питание в розетку и, конечно же, проверьте правильность подключения Crownstone.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
