Что такое разъем ATX 24 pin и для чего он нужен. Какие напряжения подаются через этот разъем. Как менялась распиновка ATX разъема с течением времени. Зачем нужны отрицательные напряжения в блоке питания компьютера.

Что такое разъем ATX 24 pin и его назначение

Разъем ATX 24 pin — это основной разъем питания, соединяющий блок питания с материнской платой современного компьютера. Он обеспечивает подачу всех необходимых напряжений для работы основных компонентов системы.

Основные функции разъема ATX 24 pin:

• Подача основных напряжений питания (+3.3В, +5В, +12В)
• Обеспечение заземления (GND)
• Передача сигналов управления (Power On, Power Good)
• Подача дежурного напряжения +5В Standby

Какие компоненты получают питание через этот разъем? В первую очередь это сама материнская плата и интегрированные на ней устройства — чипсет, аудиокодек, сетевой контроллер и др. Также через него запитываются слоты расширения (PCI, PCI-Express) и некоторые периферийные разъемы.

Эволюция стандарта ATX: от 20 к 24 контактам

Изначально в стандарте ATX использовался 20-контактный разъем питания. Однако с ростом энергопотребления компьютерных компонентов возникла необходимость в увеличении мощности по линии +12В. В результате в спецификации ATX 2.0 был введен 24-контактный разъем.

Основные этапы эволюции:

1. ATX 1.x — 20-контактный разъем
2. ATX 2.0 — введение 24-контактного разъема (2003 год)
3. ATX 2.2 — 24-контактный разъем становится обязательным (2004 год)

Чем 24-контактный разъем лучше 20-контактного? Дополнительные 4 контакта обеспечивают:

• Вторую независимую линию +12В для повышения стабильности питания
• Дополнительную линию +5В для совместимости со старыми устройствами
• Отдельную цепь определения напряжения +3.3В

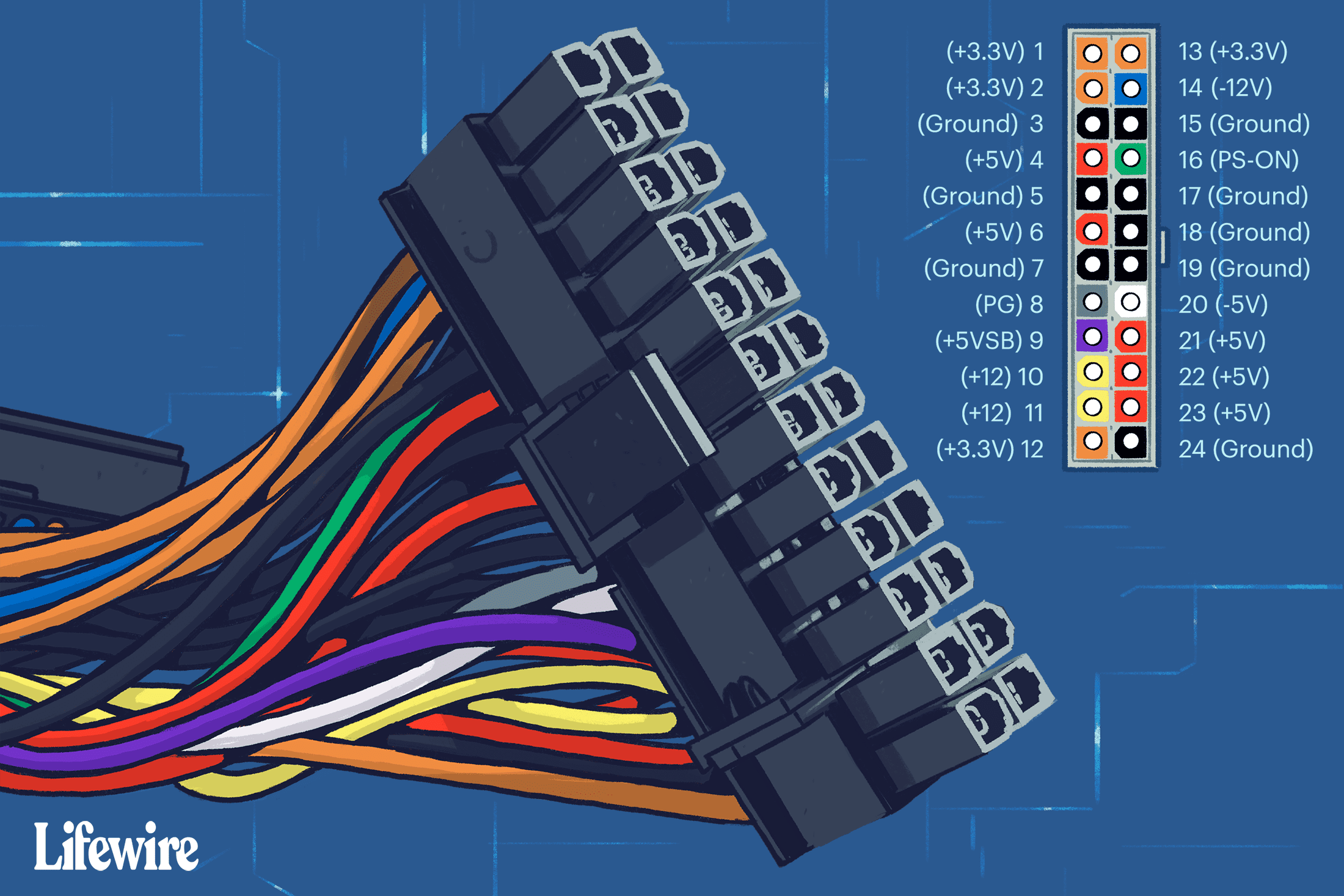

Подробная распиновка разъема ATX 24 pin

Рассмотрим назначение каждого контакта 24-пинового разъема ATX:

Номер пина	Цвет провода	Назначение
1-3	Оранжевый	+3.3В
4, 6, 19-21	Красный	+5В
10, 11	Желтый	+12В
12	Синий	-12В
3, 5, 7, 13, 15-17	Черный	Земля (GND)
8	Серый	Power Good
9	Фиолетовый	+5В Standby
14	Зеленый	Power On
22-24	Красный/Оранжевый	+5В/+3.3В

Назначение основных напряжений в разъеме ATX

Каждая линия питания в разъеме ATX имеет свое предназначение:

+3.3В

Используется для питания цифровых схем на материнской плате, в первую очередь чипсета и оперативной памяти. Также может применяться в некоторых картах расширения.

+5В

Исторически это было основное напряжение для питания логических схем. Сейчас используется для питания USB-портов, некоторых микросхем на материнской плате и в картах расширения.

+12В

Самая мощная линия питания в современных компьютерах. Используется для питания процессора, видеокарты, приводов и вентиляторов. С ростом энергопотребления компонентов ее значимость только увеличивается.

Зачем нужны отрицательные напряжения в блоке питания ATX?

В разъеме ATX присутствует линия -12В, а в старых версиях была еще и -5В. Для чего они нужны?

Линия -12В

Основные применения:

• Питание COM-портов (RS-232) без встроенных преобразователей напряжения
• Обеспечение работы некоторых PCI-устройств (согласно спецификации шины)
• Использование в качестве опорного напряжения в некоторых высококачественных звуковых картах

Линия -5В (устаревшая)

Использовалась в основном для питания устройств на шине ISA. С отказом от этой шины необходимость в -5В отпала, и в современных блоках питания эта линия отсутствует.

Особенности сигнальных линий в разъеме ATX

Помимо линий питания, в разъеме ATX есть несколько важных сигнальных проводов:

Power Good (серый провод)

Этот сигнал информирует материнскую плату о стабильности напряжений блока питания. Когда все напряжения в норме, на этой линии появляется +5В, что позволяет системе начать загрузку.

Power On (зеленый провод)

Управляющий сигнал для включения блока питания. При замыкании этой линии на землю блок питания активируется и начинает подавать основные напряжения.

+5В Standby (фиолетовый провод)

Дежурное напряжение, которое присутствует даже при выключенном компьютере. Используется для питания схем, отвечающих за включение ПК по сети (Wake-on-LAN) или от клавиатуры/мыши.

Совместимость 20 и 24-контактных разъемов ATX

При переходе на 24-контактный стандарт был предусмотрен механизм обратной совместимости:

• 24-контактный разъем блока питания можно подключить к 20-контактному разъему материнской платы. 4 дополнительных контакта при этом остаются неподключенными.
• Для подключения 20-контактного блока питания к 24-контактному разъему материнской платы используется специальный переходник, добавляющий недостающие линии питания.

Однако в современных системах рекомендуется использовать блоки питания с нативной поддержкой 24-контактного стандарта для обеспечения максимальной стабильности и эффективности работы.

Разъем питания ATX распиновка и описание @ pinouts.ru

v 1.x with 20 pin connector was widely used at PC motherboard. Replaced by v 2.x with 24 pin connector

ATX specification includes not only Power Supply Unit, but also interface to case and motherboard. In addition to the old AT standard, ATX 2.0 has one extra voltage line available (+3.3V), a connector chain-lined to the single 20-pin and a power-on wire that allows Software to turn off the PSU. Nowdays this standard is obsolete and superseeded by ATX 2.2 (24 pin).

The ATX specification requires the power supply to produce three main outputs, +3.3 V (±0.165 V), +5 V (±0.25 V) and +12 V (±0.60 V). Low-power −12 V (±1.2 V) and 5 VSB (standby) (±0.25 V) supplies are also required. A −5 V output was originally required because it was supplied on the ISA bus, but it became obsolete with the removal of the ISA bus in modern PCs and has been removed in later versions of the ATX standard.

Originally the motherboard was powered by one 20-pin connector. Current version of ATX12V 2.x power supply provides  two connectors for the motherboard: a 4-pin auxiliary connector providing additional power to the CPU, and a main 24-pin ATX 2 power supply connector, an extension of the original 20-pin version.

Pin	Name	Color	Description
1	3.3V	Orange	+3.3 VDC
2	3.3V	Orange	+3.3 VDC
3	COM	Black	Ground
4	5V	Red	+5 VDC
5	COM	Black	Ground
6	5V	Red	+5 VDC
7	COM	Black	Ground
8	PWR_OK	Gray	Power Ok is a status signal generated by the power supply to notify the computer that the DC operating voltages are within the ranges required for proper computer operation (+5 VDC when power is Ok when PSU is turned ON)
9	5VSB	Purple	+5 VDC Standby Voltage (max 10mA) 500mA or more typical
10	12V	Yellow	+12 VDC (may sometimes have a colored stripe to indicate which rail it’s on)
11	3. 3V	Orange	+3.3 VDC
12	-12V	Blue	-12 VDC
13	COM	Black	Ground
14	/PS_ON	Green	Power Supply On (active low). Short this pin to GND to switch power supply ON, disconnect from GND to switch OFF.
15	COM	Black	Ground
16	COM	Black	Ground
17	COM	Black	Ground
18	-5V	White	-5 VDC (2002 v1.2 made optional, 2004 v2.01 removed from specification)
19	5V	Red	+5 VDC
20	5V	Red	+5 VDC

/PS_ON activated by pressing and releasing the power button while the power supply is in standby mode.  Shorting the pin 14 (/PS_ON) to GND (COM) causes power supply to switch ON.



In several power supply units pin-12 may be Brown (not Blue), pin-18 may be Blue (not White), and pin-8 may be White (not Gray).  In addition, some PSU violate color coding of wires.

Pin 9 (standby) supply 5V even when PSU is turned off. Pin 14 goes from 0 to 3.7 when PSU switch is turned on.





Распиновка кабеля ATX 24-pin в качестве донора 24-пиновых разъёмов для удлинителя блока питания материнской платы

Обычно корпуса ATX и их блоки питания проектируются так, чтобы многожильный кабель дотягивался до нужной точки.
Но так бывает не всегда.

Например, при попытке разместить материнскую плату E-ATX в корпусе от Apple.

Так располагаются блок питания и материнская плата в обычном корпусе.

А при таком расположении электрожгуты до нужных разъёмов уже не достают. Даже на столе.

В корпусе они ещё больше не достают!

Конечно, можно откусить разъёмы питания и врезать в жгут вставку-удлиннитель. Но после этого блок питания с кучей скруток в жгуте будет практически невозможно продать.
А можно воспользоваться специально предназначенным удлиннителем.

Приехал он в обычном полиэтиленовом пакете. Логично — электроники он не содержит, в защите от статического электричества не нуждается.

Цветовая маркировка изоляции проводов не соблюдена.

Сечение проводов заявлено 18AWG.
Общая длина изделия примерно 30 см, гибкой части — около 26.

В принципе, этого бы с лихвой хватило при пробросе жгута поверх платы, но при этом он будет нещадно собирать пыль. Под материнской платой места, чтобы его протянуть, хватит, но для этого его надо будет удлиннить.
Во время размышлений о том, как это лучше сделать, и попутного верчения девайса в руках он вдруг начал рассыпаться.
Ой.

Лезем в волшебный ящик и достаём оттуда жгуты от старых блоков.

Так как пробрасываться будут все три разъёма питания(24+4+8), то под кусачки придётся отправить ещё и пару вот таких переходников.

Разъёмы прекрасно разбираются при помощи согнутой пополам скрепки от степлера:

Она загибает язычки-фиксаторы, после чего контакт легко выжимается отвёрткой Т6 или аналогичной.

Потом их придётся аккуратно расправить иголкой перед установкой обратно в корпус. Более подробно о разборке разъёмов можно узнать тут.
После распотрошения разъёмов установим на соответствующие провода недостающие контакты. Вообще-то для этого существуют специальные обжимные клещи, но у меня их нет, так что соединяться оно будет пайкой.

Паять такое лучше с раствором канифоли в изопропиловом спирте, а не твёрдой канифолью.
Использовать в качестве флюса раствор хлористого цинка и прочие химически активные составы нельзя!
Начнем набивку разъёма. При этой операции требуется особая внимательность, так как ошибка в раскладке может стоить материнской платы.

Примерим длину жгута.

Семь раз отмерь, один отрежь©
Обрезаем, скручиваем, паяем, изолируем места паек фторопластовыми трубочками. Готовый жгут обвяжем нитками, чтобы он не рассыпался на отдельные провода.
Результат этого процесса будет выглядеть примерно так:

Снова примеряем, сначала — на столе.

Хватит с запасом!
И в корпусе тоже.

Включаем и убеждаемся, что всё сделано правильно и работает.

Вывод: такой удлиннитель нужен не всем, но покупка изделия в качестве донора 24-контактных разъёмов вполне оправдана.
Продолжение следует.

Планирую купить +11 Добавить в избранное Обзор понравился

+24 +43

Зачем нужно -12В на блоке питания ATX

спросил 8 лет, 4 месяца назад

Изменено 8 лет, 4 месяца назад

Просмотрено 19 тысяч раз

При проверке распиновки стандартного разъема ATX в основном выдаются «стандартные» положительные напряжения, такие как +3,3 В постоянного тока, + 5 В постоянного тока и + 12 В постоянного тока. Есть одно исключение, контакт 14, который фактически выдает -12 В постоянного тока:

Основываясь на спецификации ATX12V, я вижу, что ему нужно подавать только 500 мА постоянного тока -12 В (по сравнению с другими напряжениями, где даже напряжение +5 В в режиме ожидания составляет не менее 2 А), но я не могу найти, какой компонент ATX компьютеру требуется это необычное напряжение для работы.

(Существует также контакт 20 с -5 В, но этот контакт устарел, и в примечании об устаревании ясно сказано, что это напряжение использовалось для питания некоторых функций в старых картах ISA. -12 В постоянного тока все еще не устарело и требуется в соответствии со спецификацией. , так что я предполагаю, что он все еще используется где-то в современном компьютере)

• блок питания
• atx

2

Насколько я знаю, на материнской плате есть 3 типа устройств, которым требуется -12 В.

1. Порты RS232, RS485 без встроенной схемы формирования отрицательного напряжения.
   Они становятся очень редкими… Не встречал таких за последние 5 лет или около того.
2. (мини-) слоты PCI. От них постепенно отказываются в пользу PCI-e, но все еще производится много новых компьютеров, в которых они все еще есть.
3. Для некоторых высококачественных звуковых карт в качестве опорного напряжения требуется -12 В. Обычно они питаются от слота PCI, что возвращает нас к пункту 2.
   (Было несколько материнских плат, на которых такая карта была встроена в саму материнскую плату.)

Производители блоков питания не могут знать заранее, действительно ли материнской плате понадобится -12 В, поэтому они будут добавлять линию -12 В к разъему до тех пор, пока этого требует стандарт ATX.
И дело не только в том, нужен он или нет: если вы его не включите, ваш блок питания не будет соответствовать ATX, и вы не сможете его продавать как таковой.

Это устаревшая шина, очень похожая на шину -5V. Раньше он использовался для питания последовательных портов RS232, но большинство нового оборудования может подавать внутреннее отрицательное напряжение.

В принципе, для современного оборудования это бесполезно.

Источник

РЕДАКТИРОВАТЬ: Как было указано, шина -12 В также используется в спецификации PCI для ее питания. Поскольку шина PCI в современном оборудовании постепенно вытесняется, шина -12 В, скорее всего, последует за ней.

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

ATX 20 против 24-контактного источника питания…

http://www.tomshardware.com/forum/169844-28-tomshardware—> «Дополнительные четыре контакта фактически обеспечивают вторую шину 12 В, чтобы предотвратить слишком большую силу тока на одном проводе. для одного 12 В для ЦП и второго для материнской платы/периферийных устройств.  » Из Википедии Спецификация ATX требует, чтобы блок питания имел три основных выхода: +3,3 В, +5 В и +12 В. Также требуются маломощные источники питания −12 В и 5 В SB (резервный). Первоначально требовался выход -5 В, поскольку он подавался на шину ISA, но он устарел с удалением шины ISA в современных ПК и был удален в более поздних версиях стандарта ATX. Первоначально материнская плата питалась от одного 20-контактного разъема. Блок питания ATX имеет ряд разъемов питания периферийных устройств и (в современных системах) два разъема для материнской платы: 4-контактный вспомогательный разъем, обеспечивающий дополнительное питание ЦП, и основной 24-контактный разъем питания, удлинитель оригинальная 20-контактная версия. Разъем ATX 2.0 (вид штекера снизу) 24-контактный разъем питания ATX12V 2.x (20-контактный без последних четырех: 11, 12, 23 и 24) Color Signal Pin Pin Signal Color Orange +3.3 V 1 13 +3.3 V Orange +3.3 V sense Brown Orange +3.3 V 2 14 −12 V Blue Black Ground 3 15 Ground Black Red +5 V 4 16 Power on Green Black Ground 5 17 Ground Black Red +5 V 6 18 Ground Black Black Ground 7 19 Ground Black Grey Power good 8 20 Reserved N/C Purple +5 V standby 9 21 +5 V Red Yellow +12 V 10 22 +5 V Red Yellow +12 V 11 23 +5 V RED Orange +3. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
