Монтаж электрической цепи: пошаговая инструкция и важные правила безопасности

Как правильно выполнить монтаж электрической цепи в доме или квартире. Какие инструменты понадобятся. Основные этапы работ и меры предосторожности. На что обратить внимание при подключении проводов и электроприборов. Как проверить работоспособность смонтированной цепи.

Что такое монтаж электрической цепи

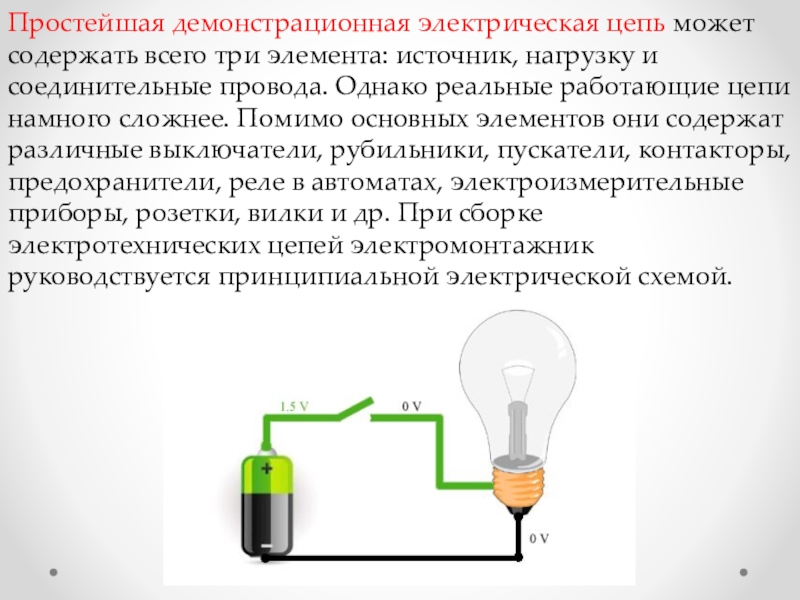

Монтаж электрической цепи — это комплекс работ по прокладке электропроводки и подключению электрических приборов. Он включает в себя следующие основные этапы:

• Планирование схемы электропроводки
• Подготовка необходимых материалов и инструментов
• Прокладка кабелей и проводов
• Установка распределительных коробок, розеток, выключателей
• Подключение электроприборов
• Проверка работоспособности смонтированной цепи

Инструменты и материалы для монтажа электропроводки

Для выполнения электромонтажных работ потребуются следующие инструменты:

• Отвертки (плоская и крестовая)
• Плоскогубцы и круглогубцы
• Кусачки
• Монтерский нож
• Индикаторная отвертка
• Мультиметр
• Дрель и сверла
• Уровень

Из материалов понадобятся:

• Электрические кабели и провода
• Распределительные коробки
• Розетки и выключатели
• Автоматические выключатели
• Изоляционная лента
• Клеммные колодки

Основные этапы монтажа электрической цепи

1. Планирование схемы электропроводки

Перед началом работ необходимо тщательно спланировать схему будущей электропроводки. При этом учитываются:

• Расположение розеток, выключателей, осветительных приборов
• Мощность подключаемых электроприборов
• Сечение проводов и кабелей
• Способ прокладки проводки (открытый или скрытый)

2. Подготовка трасс для прокладки кабелей

На этом этапе выполняются следующие работы:

• Штробление стен и потолков под скрытую проводку
• Монтаж кабель-каналов для открытой проводки
• Установка подрозетников и распределительных коробок

3. Прокладка кабелей и проводов

При прокладке проводки соблюдаются следующие правила:

• Провода прокладываются строго горизонтально или вертикально
• Соблюдаются минимальные радиусы изгиба кабелей
• Обеспечивается надежная фиксация проводов
• Сохраняется целостность изоляции

4. Установка электрофурнитуры

На этом этапе монтируются:

• Распределительные коробки
• Розетки и выключатели
• Электрощит с автоматическими выключателями

5. Подключение проводов

При подключении проводов важно соблюдать следующие правила:

• Тщательно зачищать концы проводов от изоляции
• Использовать клеммные колодки для соединения проводов
• Изолировать все соединения
• Соблюдать цветовую маркировку проводов

Меры безопасности при монтаже электропроводки

При выполнении электромонтажных работ необходимо соблюдать следующие меры предосторожности:

• Работы проводить только при полностью обесточенной сети
• Использовать инструмент с изолированными ручками
• Применять средства индивидуальной защиты (диэлектрические перчатки, очки)
• Не работать в условиях повышенной влажности
• Соблюдать технику безопасности при работе на высоте

Проверка работоспособности смонтированной цепи

После завершения монтажа необходимо выполнить следующие проверки:

• Измерить сопротивление изоляции проводов
• Проверить целостность цепи
• Убедиться в правильности подключения фазного и нулевого проводников
• Проверить работу УЗО и автоматических выключателей
• Измерить напряжение в розетках

Только после успешного прохождения всех проверок можно подавать напряжение на смонтированную электрическую цепь.

Типичные ошибки при монтаже электропроводки

При выполнении электромонтажных работ следует избегать следующих распространенных ошибок:

• Использование проводов недостаточного сечения
• Некачественная изоляция соединений
• Перегрузка электрических цепей
• Отсутствие заземления
• Неправильное подключение УЗО

Заключение

Монтаж электрической цепи — ответственная работа, требующая специальных знаний и навыков. От качества ее выполнения зависит не только удобство пользования электроприборами, но и безопасность жильцов. При отсутствии достаточного опыта лучше доверить эту работу профессиональным электрикам.

Монтаж электрической цепи (конспект)

МОУ «Малостуденецкая СОШ»

УРОК ТЕХНОЛОГИИ

в 8 классе

ТЕМА:

Монтаж электрической цепи

Разработала и провела: Журавлёва И.В.

учитель технологии

2014 г.

Раздел: Электротехнические работы

Тема урока: Монтаж электрической цепи.

Цели:

образовательная: создать условия для получения учащимися знаний и умений по оконцеванию проводов и сборки разветвленной электрической цепи с использованием установочной электроарматуры;

развивающая: способствовать развитию безопасных навыков работы с электромонтажными инструментами, развивать способности к чтению и составлению электрических схем;

воспитательная: прививать навыки электробезопасности, ответственности за порученное дело, стремление к самосовершенствованию.

Методы проведения занятия:

рассказ, беседа, тестирование, демонстрация, практическая работа

Объект труда:

Разветвлённая электрическая цепь

Межпредметные связи:

Физика, химия, русский язык

Материально-техническое оснащение:

Верстак, наборы электромонтажных инструментов, набор проводов, электроустановочная арматура, инструкционные карты, плакат «Т.Б при выполнении электромонтажных работ»

Литература для учителя:

1. Программа Технология.

2. Учебник В.Д.Симоненко Технология 8 класс.

Ход урока:

1. Организационная часть (3 мин)

   1. Приветствие учащихся и проверка посещаемости

   2. Проверка рабочей одежды и готовности к занятию.

   3. Назначение дежурных.

   4. Объявление темы урока: Монтаж электрической цепи (ученикам записать дату и тему урока в тетрадь).

   5. Объявление цели урока: Научиться выполнять оконцевание и присоединение проводов к электроарматуре, собирать разветвлённую электрическую цепь.

2. Повторение пройденного материала (7 мин)

Работа по карточкам тестам.

1. Объяснение нового материала (10 мин)

Монтаж электрической цепи состоит из двух основных операций: оконцевания проводов и присоединения их к электроарматуре (зарядка электроарматуры).

Чтобы подсоединить провода к электроарматуре, их предварительно нужно зачистить и оконцевать.

Оконцевание проводов — это освобождение их от изоляционной обо­лочки и оформление петелькой (кольцом) или прямым концом (тычком),в зависимости от конструкции электроарматуры (рис. 72).

При монтаже электроцепи,оконцованный в форме кольца (рис. 72, а] провод прижимается винтом к контакту арматуры. Если монтаж предусмат­ривает втыкание провода в отверстие контакта и прижатие его сбоку винтом (рис. 72, б), применяют оконцеваниетычком. Однако первый способ получил большее распространение. В инструкци­онной карте № 3 подробно описан ход этих операций.

При подсоединении проводов к деталям на винт / (рис. 73) последовательно надевают пружинную шайбу 2,плоскую шайбу 3, потом колечко провода4.Затем винт вставляют в резьбовоеотверстие и закручивают отверткой. На­до обратить внимание на то, чтобы направление закрутки колечка совпада­ло с направлением вращения винта. Это предотвратит выдавливание прово­да из-под винта. Пружинная шайба необходима для поддержания постоянно­го давления в месте контакта провода с изделием (рис. 73, а).

Некоторые винтовые зажимы имеют скобы (рис. 73, б), которые пре­дотвращают выбрасывание провода при закручивании винта. Такая конст­рукция позволяет не делать колечка на конце провода и упрощает крепление его в зажиме.

Надо помнить, что все винтовые зажимы требуют периодического контроля плотности затяжки винтов, которая со временем ослабевает.

На практическом занятии вам предстоит самостоятельно выполнить оконцевание и подсоединение проводов к электро­арматуре, наиболее предпочтительным способом. Работа будет проводиться по инструкционным картам.

3.4. Закрепление нового материала.

Вопросы к группе:

1. При оконцевании и сращивании проводов после снятия изоляции, жилы зачищают до блеска. Зачем?

2. Какие операции называются электромонтажными?

3. В каком случае провода оконцовывают петелькой ? тычком?

1. Вводный инструктаж (2 мин)

Правила безопасной работы

1. Работать только исправным инструментом.

2. Соблюдать особую осторожность при работе с монтерским ножом.

3. Снятие изоляционной оболочки и зачистку токоведущей жилы выпол­нять только на подкладной доске, нож держать наклонно, резать от себя.

4. Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов держать в обхват, не закладывая пальцы между ними.

5. Изоляцию проводов выполнять надежно.

6. Соединительные винты затягивать туго.

7. Не работать отверткой на весу.

8. Не производить подключение электроарматуры на весу.

9. Включение цепи после сборки производить только с разрешения учи­теля — в сеть с напряжением не более 42 В.

Демонстрация приёмов работы:

Безопасный способ снятия изоляции.

Технология оконцевания проводов тычком и петелькой.

Самостоятельная работа учащихся (15 мин)

Инструменты и материалы: комплект электромонтажных инструментов, подкладная доска, изоляционная лента, отрезки одно и многожильных изолированных монтажных проводов,электропатрон, выключа­тель, штепсельная вилка, инструкционные карты № 1,2, 3,4 (смотри приложение)

Задание. Выполнить оконцевание проводов и зарядку электроарматуры (электропатрона, штеп­сельной вилки, выключателя).

Ход работы

1. Изучите правила безопасной работы с электромонтажными инструментами.

2. Пользуясь принципиальной электрической схемой, найдите на монтажной схеме «ламповой патрон, штепсельную вилку, выключатель».

3. Определите места подключения проводников, что бы получилась замкнутая цепь.

4. Изучите инструкционную карту №1 «Оконцевание проводов»

5. Подготовьте необходимые провода и инструменты.

6. Выполните оконцевание проводов и произведите зарядку лампового патрона «Инструкционная карта №2»

7. . Изучите инструкционную карту № 3 «Зарядка штепсельной вилки» и выполните подсоединение проводников согласно схемы.

8. Изучите инструкционную карту № 4«Присоединение проводов к выклю­чателю»и выполните подсоединение проводников согласно схемы.

9. С разрешения учителя произведите испытание электрической цепи.

Текущий инструктаж учащихся — в процессе целевых обходов.

Первый обход: проверить организацию рабочих мест и соблюдение безопасных приемов труда.

Второй обход: проверить правильность выполнения трудовых приемов и технологической последовательности операций (оконцевание, подсоединение)

Третий обход: проверить правильность сборки электрической цепи и осуществление учащимися самоконтроля. Провести приемку и оценку работ.

6. Заключительный этап урока (5 мин)

6.1. Подведение итогов работы

6.2. Анализ характерных ошибок и их причин.

6.3. Сообщение оценки работы учащихся

7. Домашнее задание.

8. Уборка рабочих мест (3 мин)

Монтаж электрической цепи

Урок 37. Технология 8 класс ФГОС

Из данного видеоурока вы узнаете о том, что существует два основных этапа монтажа электрической цепи – оконцевание и зарядка электроарматуры. Также вы познакомитесь с двумя способами оконцевания проводов: кольцом и тычком. Узнаете, как присоединить провода к электроарматуре при каждом из способов оконцевания. Повторите правила безопасной работы на уроках электротехнологии.

Конспект урока «Монтаж электрической цепи»

Монтаж электрической цепи включает в себя две операции:

Разберём каждую операцию подробно.

Определение:

Оконцевание проводов – это освобождение их от изоляционной оболочки и оформление петелькой, которую ещё называют кольцо или прямым концом, который также называют тычок.

Как оформить конец провода зависит от того какую конструкцию имеет электроарматура.

Если провод оконцован в форме кольца, то к контакту арматуры он прижимается винтом.

Как правило, оконцевание тычком применяют, если монтаж предусматривает втыкание провода в отверстие контакта и прижатие его сбоку винтом.

Но чаще всего используют оконцевание кольцом. Давайте разберём как правильно оконцовывать провода каждым из способов.

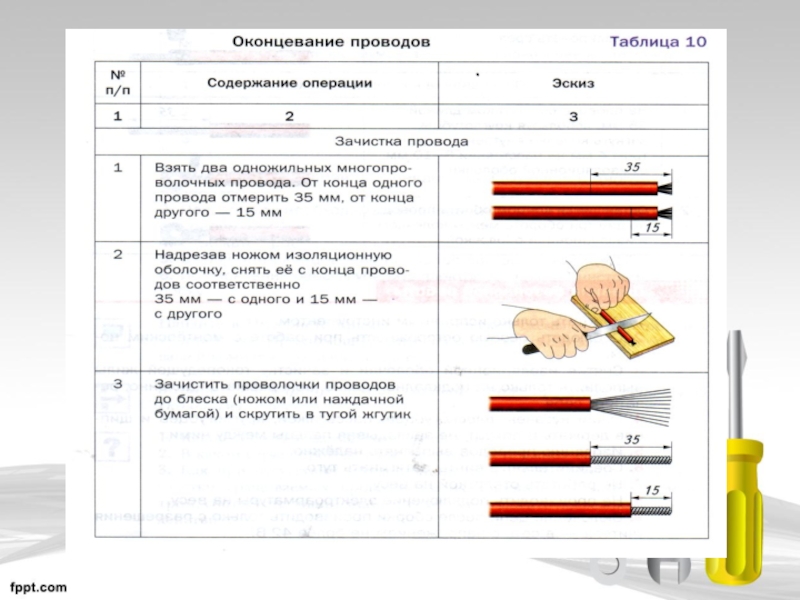

Прежде чем перейти к самой оконцовке, провода надо зачистить. Делают это так.

После зачистки переходят непосредственно к оконцовке.

Тот провод, у которого зачищают 15 миллиметров оконцовывают тычком. Делают это так.

На срезы изоляции провода нужно намотать изоляционную ленту. Наматывают её так, чтобы каждый виток накладывался на половину предыдущего. Таким образом изолируют срез. Все, оконцовка тычком готова.

Второй провод оконцовывают петелькой. Для этого с помощью круглогубцев, загибают колечко. Внутренний диаметр кольца должен быть равен четырем миллиметрам. Само колечко должно находиться на расстоянии восемь десять миллиметров от изоляционной оболочки.

Оставшимся от колечка концом провода нужно обвить провод на два три оборота между колечком и изоляционной оболочкой.

Теперь давайте поговорим о технологии подключения провода к контакту.

Сначала разберём технологию подключения к контакту провода колечком.

При подсоединении проводов к деталям на винт последовательно нужно надеть пружинную шайбу, плоскую шайбу, колечко провода. После этого винт вставляют в резьбовое отверстие и закручивают отвёрткой. Обратите внимание, чтобы направление закрутки колечка должно совпадать с направлением вращения винта. Нужно это для того, чтобы проволока не выдавливалась из-под винта.

Пружинная шайба нужна для того, чтобы в месте контакта провода с изделием было постоянное давление.

У некоторых винтовых зажимов присутствует скоба, которая предотвращает выбрасывание провода при закручивании винта.

При такой конструкции зажимов можно не делать колечка на конце провода, что упрощает его крепление в зажиме.

Но помните, что все винтовые зажимы со временем ослабевают и требуют периодического контроля плотности затяжки винтов.

Давайте ещё раз вспомним основные правила безопасной работы на уроках электротехнологии:

Работать нужно только исправным инструментом.

Важно соблюдать особую осторожность при работе с монтёрским ножом.

Снимать изоляционную оболочку и зачищать токоведущую жилу нужно только на подкладочной доске, нож необходимо держать наклонно и резать от себя.

Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов надо держать в обхват, нельзя закладывать пальцы между ними.

Изоляция проводов должна быть надёжной.

Соединительные винты необходимо затягивать как можно туго.

Нельзя работать с отвёрткой на весу.

Ни в коем случае нельзя производить подключение электроарматуры на весу.

И не забывайте, что включение цепи после сборки можно производить только с разрешения учителя – и только в сеть с напряжением не более сорока двух вольт.

Подведём итоги урока.

Сегодня мы с вами рассмотрели два основных этапа монтажа электрической цепи: оконцевание и зарядка электроарматуры. Познакомились с двумя способами оконцевания проводов: кольцом и тычком и узнали, как присоединить провода к электроарматуре при каждом из способов оконцевания. Повторили правила безопасной работы на уроках электротехнологии.

Предыдущий урок 36 Виды соединения проводов

Следующий урок 38 Электромагниты и их применение

Получите полный комплект видеоуроков, тестов и презентаций Технология 8 класс ФГОС

Чтобы добавить комментарий зарегистрируйтесь или войдите на сайт

Схемы и руководства по монтажу электропроводки

Установка электропроводкиКак сделать

Тенденции

Схемы и учебные пособия по базовой электропроводке дома

• Различные типы систем электропроводки и методы монтажа электропроводки
• Цветовые коды электрических проводов для переменного и постоянного тока — NEC и IEC
• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?
• Как подключить лампы последовательно?
• Как подключить лампы параллельно?
• Какая лампочка светится ярче при последовательном и параллельном соединении и почему?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
• Схема лестничной электропроводки – как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей?
• Что такое промежуточный выключатель, его конструкция, работа и применение в различных цепях электропроводки?
• Схема подключения системы автоматического ИБП для дома или офиса
• Схема электрических соединений системы автоматического ИБП для дома или офиса (новый дизайн с одним проводом под напряжением)
• Схема подключения системы автоматического ИБП в случае, если некоторые элементы зависят от ИБП, а остальные зависят от основного питания в офисе или дома.
• Схема подключения ручного ИБП с системой переключателя.
• Фактор разнообразия при монтаже электропроводки
• Как подключить однофазный счетчик электроэнергии (цифровой или аналоговый счетчик энергии) от источника питания к главному распределительному щиту (MDB)?
• Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?
• Как определить размер и количество потолочных вентиляторов в комнате?
• Как рассчитать количество люминесцентных ламп в последней подцепи?
• Как рассчитать количество ламп накаливания в последней подцепи?
• Какие возражения против последовательного соединения ламп в цепи домашнего освещения?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления — 5 способов
• Как заменить конденсатор потолочного вентилятора? – 3 пути.
• Метод запуска трехфазного двигателя по схеме «звезда-треугольник» (Y-Δ) с помощью автоматического пускателя по схеме «звезда-треугольник» с таймером.
• Электрическая схема воздухоохладителя помещения № 1
• Схема подключения воздухоохладителя помещения № 2. (с маркировкой и установкой конденсатора)
• Осветительные нагрузки, соединенные по схеме «звезда» и «треугольник» — монтаж электропроводки
• Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
• Как подключить портативный генератор к домашней системе электроснабжения (три способа)
• Основные электротехнические инструменты и их использование
• Проверка электрических и электронных компонентов и устройств с помощью мультиметра
• 10+ инструментов проектирования и моделирования для инженеров-электриков/электронщиков онлайн
• 15 обязательных приложений Android для инженеров-электриков и электронщиков и студентов
• Почему переменный ток измеряется в тоннах, а не в кВт или кВА? Руководство по кондиционерам и холодильным установкам
• Работа и конструкция тестера электрических фаз или линий
• Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки?
• Как найти подходящий размер кабеля и провода для монтажа электропроводки — примеры решений NEC и IEC
• Как найти правильный размер автоматического выключателя?

Центр нагрузки, панель и распределительные щиты Учебные пособия по подключению

NEC — США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество лампочек на одном выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+МКБ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
• Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика энергии к потребительскому блоку)

Общая домашняя проводка (как NEC, так и IEC)

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме
• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном доме

Схемы подключения фотоэлектрических модулей

• Как спроектировать и установить солнечную фотоэлектрическую систему? С решенным примером
• Как подключить солнечную панель к нагрузке 120-230 В переменного тока и инвертору?
• Как подключить солнечную панель к нагрузке 12 В постоянного тока и аккумулятору?
• Как соединить солнечные панели последовательно и батареи параллельно? Система 12/24/48 В
• Как подключить солнечные панели параллельно и батареи последовательно? Система 24В.
• Как подключить солнечную панель и батареи параллельно для системы 12 В?
• Как подключить солнечные панели и батареи последовательно для системы 24 В.
• Как подключить солнечные панели и батареи последовательно-параллельно?
• Как подключить солнечные панели в последовательно-параллельной конфигурации?
• Как подключить батареи последовательно к солнечной панели и ИБП?
• Как подключить батареи параллельно к солнечной панели и ИБП?
• Как соединить батареи последовательно-параллельно с солнечной панелью?
• Как спроектировать водяной насос постоянного тока на солнечных фотоэлектрических батареях?
• Расчет и проектирование солнечных фотоэлектрических модулей и массива
• Различные типы солнечных панелей и какая из них лучше?
• Сколько Вт солнечной панели вам нужно для бытовой техники?
• Общие требования к системе установки солнечных панелей
• Параметры солнечной батареи и характеристики фотоэлектрической панели
• Как определить подходящий размер инвертора для бытовой техники?
• Как рассчитать правильный размер батареи? Калькулятор размера блока батарей
Серия
• , параллельная и последовательно-параллельная конфигурация батарей
• Полное примечание по установке солнечной панели. Расчет количества солнечных панелей, рейтинга батарей / времени резервного питания, рейтинга инвертора / ИБП, нагрузки и требуемой мощности. с принципиальными схемами.

Схемы разводки для особых случаев

• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Типы систем пожарной сигнализации и схемы их подключения
• Как установить PoE IP-камеры видеонаблюдения?
• Как установить камеру видеонаблюдения?

GFCI, AFCI, розетки и выключатели Схемы подключения

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?
• Как подключить комбинированный выключатель и розетку?
• Как подключить розетку?
• Как подключить сигнальный выключатель?
• Что такое GFCI: прерыватель цепи замыкания на землю. Типы и работа
• Для чего используются электрические розетки разных цветов?
• Почему розетки и розетки в больницах перевернуты?
• ELCB (автоматический выключатель с защитой от утечки на землю) – конструкция, типы и работа
• AFCI: прерыватель цепи дугового замыкания. Типы, работа и применение
• MCCB (автоматический выключатель в литом корпусе) – конструкция, типы и работа

Схемы подключения водонагревателя

• Как управлять водонагревателем с помощью переключателей?
• Как переключить электрический водонагреватель между 120 В и 240 В?
• Как подключить 3-фазный неодновременный термостат водонагревателя?
• Как подключить трехфазный термостат одновременного нагрева воды?
• Как подключить термостат одновременного нагрева воды 240 В?
• Как подключить термостат водонагревателя 240 В — непрерывный?
• Как подключить термостат одновременного нагрева воды 120 В?
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить одноэлементный водонагреватель и термостат?

Дополнительные ресурсы по электропроводке

• Типы электрических проводов и кабелей
• Типы электрических чертежей и диаграмм
• Типы инверторов и их применение
• Типы переключателей
• Предохранитель и типы предохранителей
• Типы электрических проводов и кабелей
• Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах
Серия
• , параллельная и последовательно-параллельная конфигурация батарей
Серия
• , параллельное и последовательно-параллельное соединение солнечных панелей
• Что такое прерыватель цепи замыкания на землю (GFCI) и как он работает?
• Установка заземления и электрического заземления | Полное руководство
• MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
• Можно ли использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?
• Почему в домах США используется одножильный провод, а не многожильный провод?
• Многожильный провод против сплошного провода. Какой из них лучше и почему?

Различия между компонентами и устройствами, используемыми в электропроводке

• Различия между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB
• Разница между заземлением, заземлением и соединением
• Основное различие между контактором и пускателем
• Разница между автоматическим выключателем и изолятором/разъединителем
• Разница между нейтралью, землей и землей
• Разница между автоматическим выключателем и GFCI
• Разница между GFCI и AFCI
• Разница между перегрузкой по току, перегрузкой и перенапряжением
• Как прочитать паспортные данные MCB, напечатанные на нем?
• Разница между предохранителем и автоматическим выключателем
• Разница между реле и автоматическим выключателем

Ресурсы:

• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
• Калькулятор размеров проводов и кабелей в AWG
• Таблица американского калибра проводов «AWG» — Таблица размеров проводов и токовой нагрузки
Калькулятор американского калибра проводов (AWG)
• — Таблица размеров AWG и таблица
Калькулятор стандартного калибра проводов
• «SWG» — таблица размеров и размер SWG
• Что такое мультиметр? Работа аналоговых и цифровых мультиметров

• Лучшие и лучшие книги и руководства для электриков и учеников

Примечание: Проверьте эту страницу на наличие обновлений и Последние схемы установки электропроводки

Связанные руководства по электромонтажу:

• Схемы подключения и подключение ИБП/инвертора
• Схемы подключения и установки солнечной панели
• Электрические соединения и схемы батарей
• Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная проводка)
Схемы подключения питания и управления трехфазным двигателем

URL скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Добавление электрической цепи

Если существующая цепь не может справиться с дополнительной нагрузкой, вероятным решением будет добавление еще одной цепи на панель или подпанель сервисного входа.

Когда пора обновить служебную панель вашего дома? Каковы требования кодов для электрических цепей? Эта статья поможет вам разобраться в этих вопросах.

Типичные домашние ответвления ©HomeTips

Прежде чем принять решение о добавлении нового контура, вам необходимо рассчитать общую нагрузку на дом, чтобы убедиться, что вы остаетесь в пределах своего рейтинга обслуживания. (Дополнительную информацию см. в разделе «Как рассчитать потребление электроэнергии в вашем доме».)

После того, как вы определили, что добавление новой цепи целесообразно, вам необходимо знать правильный тип и размер ответвленной цепи, которая вам понадобится. Имейте в виду, что существуют определенные правила относительно количества и распределения цепей и электрических устройств, которые должны быть в определенных комнатах.

Перед началом любого проекта по подключению обязательно отключите электропитание в этом месте. Подтвердите, что цепь обесточена, используя тестер цепи (также известный как тестер неона).

Ниже приведены минимальные требования к розеткам, светильникам и выключателям:

Розетки : Требуемое количество розеток обычно зависит от размера помещения. Любое пространство на стене длиной 2 или более футов должно иметь по крайней мере одну розетку. Несколько емкостей могут находиться на расстоянии не более 12 футов друг от друга и не более 6 футов от дверного проема или арки. В подвале должна быть хотя бы одна емкость, как и в коридорах длиной более 10 футов.

GFCI : Участки дома, в которых есть водопровод рядом с розетками или приборами, должны иметь по крайней мере одну розетку, обеспечивающую специальную защиту от поражения электрическим током. Эти помещения включают ванные комнаты, кухни, гаражи и открытые площадки. Прерыватели цепи замыкания на землю могут быть как в розетке, так и установлены в сервисной панели автоматического выключателя.

Светильники : Национальный электротехнический кодекс (NEC) требует, чтобы в каждой комнате, коридоре, лестнице, пристроенном гараже и наружном входе был хотя бы один светильник, управляемый настенным выключателем. Коридоры и лестницы с более чем шестью ступенями требуют трехпозиционных переключателей на обоих концах. Кроме того, больше не законно иметь светильник с голой лампочкой в ​​шкафу. Во избежание пожара плафон любого накладного светильника накаливания должен находиться на расстоянии не менее 12 дюймов от полок и хранимых предметов. Для встраиваемых светильников и люминесцентных ламп требуется всего 6 дюймов зазора.

Прочие помещения : Строительные нормы требуют один светильник в подсобных помещениях, на чердаках, в подвалах и под полом.

Филиалы делятся на три категории:

• 120 Вольт

• 120/140 Вольт

• 240 Вольт

В среднем доме, большинство циркутов — 120 VOLT, общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели, или общие цели. 20 ампер для мелкой бытовой техники. Для этих цепей требуются горячие, нейтральные и заземляющие провода. Для крупных бытовых приборов, таких как кухонные плиты и сушилки для белья, требуется входное напряжение как 120, так и 240 вольт. Для этих цепей требуются два провода под напряжением, нулевой провод и провод заземления.

Ниже приведены рекомендации по выбору правильного проводника для новой ответвленной цепи:

Стандартная ответвленная цепь на 120 В : Для 15-амперных цепей общего назначения требуется медный провод №14, хотя электрики часто используют # 12 проводов, потому что это снижает вероятность перегрузки цепи. Если вы подключаете электрические цепи для небольших бытовых приборов, выберите провод №12.

Цепь основного устройства : Прежде чем начать, проверьте информацию об установке устройства, а также ознакомьтесь с местными электротехническими нормами для получения конкретных предписаний. Ниже приведены рекомендации:

• Посудомоечная машина: 20 А, 120 В, медный провод №12

• Уборка мусора: 20 А, 120 В, медный провод №12

• Электросушилка: 30 В, медный провод №120/24 провод

• Комбинация плиты/духовки и варочной панели: 50 А, 120/240 В, медный провод № 6

• Водонагреватель: 125 % номинала, указанного на паспортной табличке, 240 В

Для получения дополнительной информации см.
