Монтаж металлических лотков. Требования и правила монтажа металлических кабельных лотков

Какие существуют требования к монтажу металлических кабельных лотков. Какие правила нужно соблюдать при прокладке кабелей в лотках. Как правильно выполнить монтаж кабельных трасс с использованием металлических лотков.

Основные требования к монтажу металлических кабельных лотков

При монтаже металлических кабельных лотков необходимо соблюдать ряд важных требований:

• Лотки должны монтироваться на высоте не менее 2 метров от уровня пола или площадки обслуживания в общедоступных помещениях. В технических помещениях с обученным персоналом высота не нормируется.
• Расстояние между опорами лотков обычно составляет около 2 метров, но зависит от жесткости конструкции и нагрузки.
• Все соединения элементов лотков должны выполняться с помощью резьбовых креплений для обеспечения надежного электрического контакта.
• При пересечении с трубопроводами расстояние до лотка должно быть не менее 5 см, при параллельной прокладке — не менее 10 см.
• Степень заполнения объема лотка кабелями не должна превышать 50% для обеспечения вентиляции.

Правила прокладки кабелей в металлических лотках

При укладке кабелей и проводов в металлические лотки следует придерживаться следующих правил:

• Допускается прокладка изолированных проводов с сечением жил до 16 мм² и напряжением до 1000 В.
• Кабели можно укладывать рядами, пучками или многослойно. Между соседними кабелями рекомендуется оставлять зазор 5-20 мм.
• При укладке пучками в одном пучке должно быть не более 12 проводов, диаметр пучка — не более 100 мм.
• На прямых горизонтальных участках допускается укладка без крепления. На поворотах и вертикальных участках кабели необходимо закреплять.
• Шаг крепления кабелей на горизонтальных участках — 4,5-6 м, на вертикальных — 1-1,5 м.

Особенности монтажа кабельных трасс с использованием металлических лотков

При монтаже кабельных трасс на основе металлических лотков следует учитывать ряд важных моментов:

• Трасса должна проектироваться с учетом удобства обслуживания и возможности дальнейшего расширения.
• Необходимо обеспечить надежное заземление металлоконструкций лотков.
• Следует использовать специальные элементы для поворотов, разветвлений и переходов между лотками.
• Крышки лотков должны легко сниматься для доступа к кабелям.
• На поворотах и спусках нужно предусмотреть запас кабеля для компенсации деформаций.
• При прокладке силовых и слаботочных кабелей в одном лотке требуется их разделение перегородкой.

Выбор типа металлических кабельных лотков

Для организации кабельных трасс применяются различные виды металлических лотков:

• Перфорированные лотки — наиболее универсальный и экономичный вариант. Перфорация обеспечивает вентиляцию и крепление кабелей.
• Неперфорированные лотки — обеспечивают лучшую защиту кабелей от внешних воздействий.
• Лестничные лотки — для тяжелых кабелей большого сечения.
• Проволочные лотки — легкие и удобные для монтажа, но с меньшей несущей способностью.

Выбор типа лотков зависит от условий прокладки, количества и типа кабелей, требуемого уровня защиты.

Нормативные требования к монтажу кабельных лотков

Монтаж кабельных трасс с использованием металлических лотков должен выполняться в соответствии со следующими нормативными документами:

• ПУЭ «Правила устройства электроустановок»
• СНиП 3.05.06-85 «Электротехнические устройства»
• ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки»

Данные документы устанавливают основные требования к выбору, монтажу и эксплуатации кабельных лотков, а также правила прокладки в них кабелей и проводов.

Преимущества использования металлических кабельных лотков

Применение металлических лотков для организации кабельных трасс имеет ряд существенных преимуществ:

• Высокая механическая прочность и долговечность конструкции
• Удобство монтажа и обслуживания кабельной системы
• Возможность быстрого доступа к кабелям для ремонта или модернизации
• Хорошая вентиляция кабелей, снижающая их нагрев
• Защита кабелей от механических повреждений
• Эстетичный внешний вид кабельной трассы
• Возможность наращивания и модификации системы

Благодаря этим преимуществам металлические кабельные лотки широко применяются при прокладке кабельных трасс на промышленных, коммерческих и инфраструктурных объектах.

Типичные ошибки при монтаже кабельных лотков

При монтаже кабельных трасс с использованием металлических лотков часто допускаются следующие ошибки:

• Недостаточное количество точек крепления лотков, что приводит к их провисанию
• Отсутствие заземления металлоконструкций лотков
• Чрезмерное заполнение лотков кабелями, затрудняющее их охлаждение
• Прокладка силовых и слаботочных кабелей в одном лотке без разделения
• Использование лотков, не соответствующих условиям эксплуатации
• Некачественное соединение секций лотков между собой

Чтобы избежать этих ошибок, важно тщательно соблюдать требования нормативных документов и рекомендации производителей лотков при проектировании и монтаже кабельных трасс.

Кабельный лоток — монтаж — Ремонт220

Автор Фома Бахтин На чтение 4 мин. Просмотров 9.7k. Опубликовано 10 марта Обновлено 19 ноября



Кабельные лотки – электротехнические изделия, применяемые в электромонтаже для изготовления систем, трасс подвесных каналов, далее используемых для прокладки в них кабелей, проводов различного назначения, как силовых, так и слаботочных сетей – ОПС, локальных, систем видеонаблюдения и т. д.

В настоящее время всё больший размах приобретает применение кабельных лотков для строительства кабельных трасс на промышленных объектах, крупных магазинах, складских и офисных помещениях и т. д, что вполне объяснимо.

Это связано, прежде всего, с удобством обслуживания, простотой доступа к кабелям и проводам – в случае необходимости можно легко заменить или добавить нужный кабель, экономичностью монтажа, благодаря существенному снижению трудозатрат. Не последнее преимущество – относительно эстетичный вид электропроводки в кабельных лотках, способных «вписать» большое количество проводов и кабелей в интерьер помещения.

Кабельный лоток внешне представляет собой полый металлический профиль или короб (другое его название), состоящий из основания – куда, собственно укладывается кабель или провод и крышки, защищающей его от внешних воздействий. В зависимости от производителя, секции кабельных лотков могут иметь длину 200, 250 или 300 см. и ширину от 5 до 600 см .

Соединяться кабельные лотки, в зависимости от их исполнения могут путем ввода одной секции в другую с дальнейшей фиксацией этого соединения винтами или при помощи стыковки секций с фиксацией дополнительными соединителями, поставляемыми вместе с лотком и придающими кабельной трассе нужную жёсткость.

Помимо соединителей, в состав арматуры для кабельных лотков входят различные ответвления, угловые секции для поворотов (боковые отводы), переходы для соединения секций различной ширины, разъединители, лотки крестообразные, Т-образные и т. д.

Виды кабельных лотков. В зависимости от исполнения их можно разделить на несколько  видов: перфорированные, сплошные, лестничные, проволочные.

Монтаж кабельных лотков. Кабельный лоток является элементом кабеленесущей системы, т. е. по существу – это крепёж для кабеля, однако и здесь существуют свои требования по монтажу:

Согласно, Правил, кабельные лотки должны крепиться на высоте не менее 2 м. от уровня пола (площадки обслуживания). Все соединения при монтаже  лотка должны быть выполнены только резьбовыми деталями крепления.

При пересечении кабельного лотка с трубопроводом, минимальное расстояние от трубопровода до опорной конструкции должно составлять 5 см, а в случае параллельного расположения – 10 см. Если же, трубопровод содержит какую-либо горячую жидкость или газ, то данное минимальное расстояние должно составлять 25 см.



Укладка проводов и кабелей в кабельный лоток

В кабельные лотки могут быть уложены провода и кабели напряжением до 1000 В.

При укладке проводов или кабелей в кабельный лоток для их лучшего охлаждения степень заполнения последнего должна быть не более 50 %.

Укладывая провод в лотке пучками, стоит иметь ввиду, что количество проводов в одном пучке не должно превышать 12 шт, причем наружный диаметр этого пучка должен быть не более 10 см. Крепить, связывая между собой провода в пучки следует через расстояние не более 4,5 м на горизонтальных участках канала и не более 1 м  на вертикальных. На горизонтальных прямых участках кабельного лотка допускается прокладка кабеля без крепления.

На основании Правил Устройства Электроустановок – основного документа, регламентирующего выполнение любых электромонтажных работ, кабельный лоток, изготовленный из материала, проводящего электрический ток и являющийся конструкцией, по которой проложен кабель, должен быть обязательно заземлен!

Вполне оправданное требование, т. к. при нарушении изоляции кабеля или провода в металлическом кабельном лотке, последний может оказаться под напряжением и привести к поражению электрическим током. Заземлять каждую секцию кабельного лотка не требуется, в связи с тем, что конструкцией лотков уже предусмотрено их винтовое соединение, удовлетворяющее Правила и обеспечивающее металлосвязь между ними.

Тем не менее, кабельные лотки необходимо заземлить не менее чем в двух местах с разных сторон линий трасс, а также дополнительно в конце их ответвления.

Монтаж кабельных лотков ,поворотов на кабельной эстакаде

---

Инструкция по Монтажу Кабеленесущих Систем | EAE Elektrik

---

OSTEC (ОСТЕК) монтаж 2014

---

Требования при монтаже металлических лотков

Открытая прокладка кабелей и проводов, с применением металлических лотков, существенно сокращает трудоемкие операции крепления проводок.
Данный вид прокладки обеспечивает хорошие условия охлаждения кабелей и проводов, постоянно удерживают и защищают кабель от механических повреждений, а также обеспечивает свободный доступ к ним, и следовательно позволяют легко производить замену в процессе эксплуатации.

Основными производителями лотков на данное время являются компании ДКС, IEK и EKA Металлические лотки производятся секциями длиной 2м, 2,5м, ширина основания от 40мм до 600мм, борт от 50мм до 150мм и более без перфорацией и с перфорацией.

Требования при монтаже металлических лотков.

Лотки должны монтироваться на высоте не менее двух метров от уровня пола или площадки обслуживания.
В помещениях, обслуживаемых специально обученным персоналом, высота расположения — не нормируется.
Лотки монтируются на сборных кабельных конструкциях, элементах строительных конструкций, кронштейнах и подвесках. Шаг крепления кабелей 250мм. Все соединения при монтаже производят резьбовыми деталями крепления. Электрический контакт между секциями лотков обеспечивается соединением элементов болтами.

Технология монтажа электропроводки в лотках

Монтаж электропроводок в лотках выполняют в определенной технологической последовательности. Сначала разметочным шнуром размечают трассу и намечают места монтажа опорных конструкций к строительным элементам здания.
Далее осуществляют установку опорных конструкций, закрепляя их распорными или пристреливаемыми дюбелями. На следующем этапе из отдельных секций собирают блоки по 6 – 12 м, соединяя их планками на болтах. Далее подготавливают мерные отрезки проводов и в местах их соединений изоляцию.
Прозванивают и скручивают жилы, контролируют правильность соединений, в необходимых местах устанавливают коробки. Провода собирают в пучки, бандажируют и маркируют бирками.

Число проводов в пучке должно быть не более 12, наружный диаметр пучка – 0,1 м, расстояние между бандажами на горизонтальных участках пучка 4,5 м, а на вертикальных не более 1 м. При прокладке кабелей в лотках рядами, пучками и пакетами необходимо выдерживать промежуток:

• – при однослойной прокладке 5 мм в свету;
• – при прокладке пучками 20 мм между пучками;
• – при многослойной прокладке без просветов.

В местах поворотов трасс, на ответвлениях, при вертикальной и горизонтальной прокладке лотков плашмя провода и кабели крепят через 1 м, при прокладке коробов крышкой вниз их крепят через 1,5 м, в сторону — через 3 м. На прямых горизонтальных участках крепить провода в коробах не следует.
На концах лотков и коробов, поворотах трассы и ответвлениях, а также в местах подключения проводов к электрооборудованию устанавливают маркировочные бирки. Соединенные в магистраль лотки или короба заземляют не менее чем в двух удаленных друг от друга местах с противоположных сторон линии и дополнительно в конце ответвления. При этом проверяют непрерывность цепи «фаза-нуль», контактных соединений и измеряют мегаомметром сопротивление изоляции.

Виды металлических кабельных лотков и коробов, применение, особенности

Прокладка кабелей открытым способом при использовании современных материалов наилучший вариант для проведения коммуникаций и электроснабжения в любых помещениях. Открытость коммуникаций позволяет обеспечить свободный доступ к линиям передач в случае неполадок или аварий, а также обеспечивает удобство при прокладке дополнительных линий. Если при этом используются металлические кабельные лотки, то кроме удобства в эксплуатации кабельной трассы можно легко вписать в дизайн помещения.

Металлические кабельные лотки для открытых кабельных трасс

В качестве оснастки при прокладке коммуникационных сетей и электропроводки открытым способом применяют различные материалы: короба, лотки, трубы и металлорукава. Все они имеют свои достоинства и недостатки. При прокладке кабельных трасс в трубах и металлорукавах возникает проблема интеграции сети в дизайн помещения. Кроме того в этом случае затрудняется доступ к линиям – для проверки определенного участка линии потребуется извлекать кабель из трубы.

Используя в качестве крепления кабелей трассы только кронштейны, сложно добиться гарантированной защиты линий. Этих недостатков лишены металлические кабельные лотки или короба. Такие системы позволяют свободно расположить кабеля различных линий. Использование металлических коробов или лотков позволит защитить линии от механических повреждений, а также при правильном монтаже снизить уровень электромагнитного излучения.

Разнообразие выбора металлических кабельных лотков

Промышленность предлагает на выбор различные системы коробов или лотков. Перфорированные, сплошные или проволочные лотки подходят для прокладки кабельных трасс как в горизонтальной, так и вертикальной плоскости, осуществлять разводку или подключение линии другого сечения, используя переходники.

Перфорированные металлические кабельные лотки – доступны по цене и имеют широкое распространение. Благодаря наличию перфорации кабели могут крепиться в лотке при помощи стяжек. А специальный рисунок перфорации позволяет обеспечить необходимую жесткость конструкции при снижении общего веса системы.

Сплошные лотки лучше использовать в помещениях, где существует вероятность попадания на кабель-трассу агрессивных веществ или существует опасность механического повреждения.

Проволочные лотки используют для прокладки легких кабелей. Такая конструкция делает удобной обслуживание и ремонт линий, но при этом имеет меньшую защищенность от внешних воздействий.

Монтаж металлических лотков на кабельных трассах

Перед началом монтажа необходимо определиться с тем какое количество кабелей необходимо разместить в лотке и какие будут нагрузки на крепеж трассы. После подбора необходимых по параметрам лотков, можно переходить непосредственно к монтажу трассы. При монтаже металлические кабельные лотки крепятся к стене при помощи специальных кронштейнов или консолей. Для того чтобы избежать «пробоя» лотки изолируются при помощи специальных шайб. Размещение кабелей в лотке может производиться различными способами: раздельно рядами, сформированными в пучки или пакеты или в несколько слоев. При этом следует выдерживать необходимые промежутки между кабелями. Главное условие – чтобы кабеля или линии электропередач размещались в лотке свободно. В зависимости от способа размещения зазор может составлять от 5 до 20 мм.

При необходимости сделать разветвление или поворот трассы необходимо использовать специальную оснастку и подходящий  крепеж, которые можно приобрести в комплекте вместе с лотками или коробами.

Требования к монтажу кабельных лотков

Монтаж несущих кабельных конструкций состоящих из лотков (листовых, проволочных, лестничных), соединительных и поворотных элементов, крепежных приспособлений, лотковых крышек и различных комплектующих, вне зависимости от условий должен производиться в строгом соответствии с ПУЭ.

Требования и рекомендации по монтажу:

• В металлических кабельных лотках могут размещаться изолированные провода, не имеющие бронирующей оплетки с сечением, жил до 16мм² и напряжением не выше 1000В.
• Рекомендуется размещать лотки на высоте не менее 2м в помещениях общедоступного назначения и на любой высоте в технологических помещениях с обученным для работы в данных условиях персоналом.
• Принцип укладки кабеля в лоток может быть любым, но лучше следовать данным рекомендациям: при размещении проводов в один слой в ряд необходимо оставлять отступ между ними (рекомендовано не менее 5 мм), при укладке пакетов, пучков в один слой отступ необходимо увеличить (рекомендовано не менее 20 мм), для укладки в несколько слоем можно игнорировать отступы.
• Укладка пучками: диаметр пучка не должен превышать 100мм, количество проводов не более 12, а также не более трех четырёхжильных проводов, рекомендуемый шаг увязки при вертикальной укладке 1м, при горизонтальной не менее 4,5м.
• Укладка кабеля при отрицательных температурах окружающей среды. Зависит от марки кабеля, но если брать изделия достаточно хорошего качества, то для них актуальны следующие параметры: до -15°C прогрев кабеля не требуется, от -15°C до -40°C необходимо предварительно прогреть кабель что бы не повредить его при монтаже, ниже -40°C монтаж нежелателен или вовсе запрещен, кабель становится хрупким и может не выдержать монтаж даже с прогревом в данных условиях. Точную информацию по условиям монтажа кабеля смотрите в документации от производителя.
• Если кабельная линия будет пересекаться с трубопроводом, то необходимо в обязательном порядке обойти данный участок на достаточном расстояние.
• Если лотки планируется использовать в качестве цепи защиты, то необходимо предусмотреть заземление.

Подобрать подходящий лоток можно в онлайн калькуляторе: расчет заполняемости кабельного лотка.

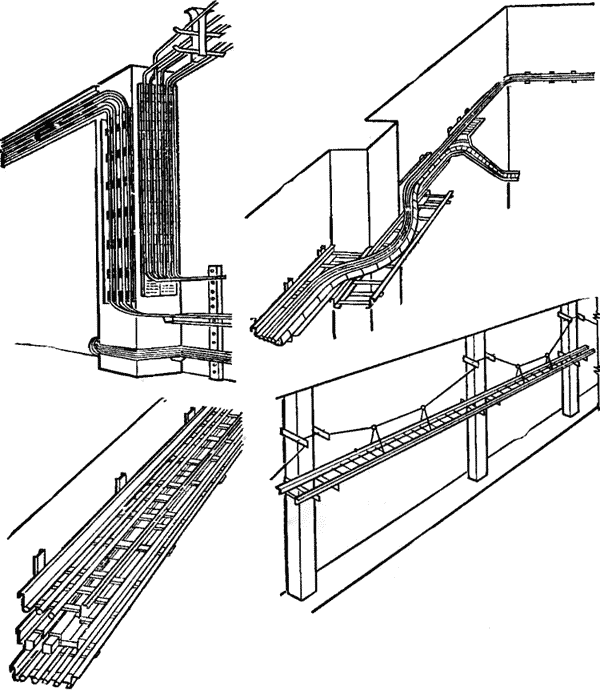

Фото: пример прокладки кабеля в лотках.

Фото: виды укладки кабеля в лоток.

Монтаж кабельных лотков

На этапе расчетов нагрузки техническим специалистом подбирается оптимальное расстояние между опорами для лотков, чем крепче лоток (зависит от толщины стали), тем больше может быть расстояние между опорами, но если брать усредненные цифры, то расстояние должно быть примерно 2м. Также учитывается вид монтажа: настенный, потолочный, напольный. Помимо этого, каждое помещение/объект имеет определенный рельеф и сложные участки с изгибами, подъёмами, спусками, разветвлениями и переходами на другой тип несущей конструкции, в таких местах может потребоваться увеличить число опорных точек.

Закрепление лотков на несущих конструкциях выполняется при помощи болтового соединения.

Опоры фиксируются дюбелями, анкерами, сваркой.

Лоток и опорная конструкция должны быть надежно закреплены.

Монтаж проводки

Проводка должна быть заранее подготовлена к укладке в лоток. При необходимости секции кабеля в лотке могут разделяться перегородкой(ми). Кабель фиксируется стяжками либо хомутами.

Маркировка кабеля

Обозначения или маркировка кабеля необходима и является неотъемлемой частью каждой кабельной сети, проложенной должным образом. Провода маркируются в начале и конце, а также в местах ответвлений и подключений оборудования. Каждая секция проводов маркируется отдельно, обозначения должны быть четкими и долговечными, могут маркироваться группой только отдельные мелкие элементы, относящиеся к одной группе.

Документация по лоткам

Обычно продукция имеет документацию, в которой указаны все характеристики изделий, в частности: материал, из которого изготовлено изделие, антикоррозийные качества, температурный режим, огнестойкость, электропроводность, устойчивость к механическому воздействию (при наличии). Также указываются условия, в которых предусматривается установка и эксплуатация изделий.

Фото: пример монтажа проводки.

Подробную информацию по интересующим вопросам можно получить у наших специалистов:
Телефон: 8 (800) 600-57-36 (звонок по России бесплатный)
E-mail: [email protected]

Организация кабельных трасс с помощью специальных кабельных лотков

     Организация кабельных трасс с помощью специальных кабельных лотков и коробов обладает рядом неоспоримых преимуществ:
— простота и удобство обслуживания в процессе эксплуатации, всегда легко удалить лишний электрокабель или добавить в трассу новые провода;
— экономичность монтажа;
— относительно эстетичный вид.
Но для того, чтобы кабельная трасса надежно прослужила на всем сроке эксплуатации, ее необходимо правильно смонтировать.
НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

    Проволочные кабельные лоткиПрокладка кабелей и проводов должна проводиться в соответствии с проектом, специальными инструкциями, а также с учетом требований действующих нормативных документов:
— СНиП 3.05.06-85 «Электротехнические устройства»;
— ГОСТ Р 50571-15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования», глава 52 «электропроводки»;
— «Правила устройства электроустановок».
   Данными нормами и правилами необходимо руководствоваться, как на стадии проектирования, так и непосредственно при монтажных работах кабеленесущей системы.
   Главной задачей монтажников является сборка системы кабельных лотков и коробов и укладка в них электрокабелей и проводов в строгом соответствии с проектом электрики. Конструкция, материал и степень защиты кабеленесущих элементов, а также метод прокладки кабелей и проводов в сечении кабельных лотков (одиночно, пучками или многослойно) определяется проектировщиком и отражается в проектной документации.
   Кабельная разводкаПрокладка кабелей и проводов без согласованного с соответствующими службами и утвержденного в установленном порядке проекта не разрешается.
   К работам по разводке силовых линий, подключению оборудования и разводке токоведущих магистралей допускаются специализированные монтажные организации, имеющие соответствующие разрешения на проведение данных работ и оборудование.
НЕКОТОРЫЕ ОСОБЕННОСТИ ПРОКЛАДКИ

     Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
     При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.
     При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
     После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
     Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
     Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
     При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
      Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
     Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
     Монтаж электрокабеля должен предотвращать возможные деформации от:
• собственного веса кабеля;
• механических напряжений, которые возникают от циклического нагрева и охлаждения;
• магнитных взаимодействий, возникающих при коротких замыканиях.
     При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.
    При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
    При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
    Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
    Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и «глухих» коробов для проводов.

Расчет и монтаж лотковых трасс

Расчет и монтаж лотковых трасс реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на расчет и монтаж лотковых трасс, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Кабельная трасса это совокупность различных элементов таких как: кабельные лотки, кронштейны, кабельные каналы, колонны, и др., которые предназначены для прокладки, закрепления и хранения кабеля. Правильно спроектированная кабельная трасса должна обеспечить простоту прокладки кабеля, надежность хранения и удобство обслуживания кабельной системы.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Кабельные лотки

Кабельные лотки являются элементом кабельной трассы и предназначены для прокладки кабеля в местах прохождения основной магистрали. В основном это за потолочное пространство коридоров, кабельные шахты, подводы к коммутационным (серверным) шкафам, пространство под фальшполом.

Отличительной особенность лотков является их универсальность, прочность, надежность. Лотки применяются повсеместно: промышленность, медицина, наука, образование, культура. Трудно встретить какую-либо современную инфраструктуру здания без применения в ее составе кабельного лотка. Кабельный лоток стал незаменимым элементом большинства кабельных систем.

Конструкции лотков представляют собой полые с защитным покрытием металлические каналы, рассчитанные на длительную эксплуатацию. При наличии в помещениях подвесных потолков кабельные трассы прокладываются в основном с применением металлических лотков. Такое решение позволяет создавать кабельные трассы большой ёмкости и высокой надежности, а также получить возможность без существенных материальных затрат проложить дополнительные информационные кабели для организации дополнительных портов СКС. Кабель в лотках размещается свободно и не испытывает механических нагрузок!

На данный момент на рынке присутствует полный перечень крепежных элементов к лотку, что позволяет крепить его к поверхности любой кофигурациии. Аксессуары к лоткам позволяют сконструировать систему любой сложности.

Существует четыре основных вида кабельного лотка:

Лоток металлический сплошной. Область применения:

• организация кабельных шахт;
• организация горизонтальных кабельных трасс;
• организация трасс в доступных для посторонних лиц местах;
• организация закрытой уличной трассы.

Лоток металлический перфорированный. Область применения:

• организация кабельных шахт;
• организация горизонтальных кабельных трасс;

Лоток металлический проволочный. Область применения:

• организация легких кабельных шахт;
• организация горизонтальных кабельных трасс с малой нагрузкай. (* не применятся при прокладке кабельной системы категории 6)

Лоток металлический лестничного типа. Область применения:

• организация кабельных шахт большой нагрузки;
• организация горизонтальных кабельных трасс большой нагрузки;
• организация открытой уличной трассы.

Расчёт заполняемости лотков

При выборе габаритных размеров лотка необходимо знать объем проводов и кабелей, которые будут в нем проложены. Согласно «Правил устройства электроустановок» (п2.1.61 изд. 7-е) «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.»

Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками, пакетами.

Учитывая, что при прокладке провода или кабеля в лотке невозможно расположить вплотную, расчет площади определяется по формуле:

​

S = D2

• S — площадь провода или кабеля
• D — наружний диаметр кабеля

Для расчета общей площади нужно сложить сумму площадей всех проложенных проводов и кабелей:

S общ. = S1 + S2 + S3+…

Способы монтажа и крепления кабельных лотков

Для построения любой кабельной сети (силовые и слаботочные кабели, сигнальные линии, охранная и пожарная сигнализации, СКС и ЛВС и т.п.) необходимо проложить большое количество кабелей, которые выходят из рабочих помещений.

Использование металлических кабельных лотков для создания системы кабельных каналов на объекте является одним из стандартных решений. Лотки устанавливаются в технических помещениях, кабельных тоннелях и шахтах, монтируются в коридорах, цехах и даже в офисах и магазинах.

Рассмотрим основные способы крепления лотков. Для удобства схемы сведены в три группы: монтаж к стене, потолку и полу.

Крепление лотка к стене

Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).

В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно. При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.

 ​

Преимущества использование полок и кронштейнов

1. Простота и быстрота монтажа
2. Прочность, надежность и высокая несущая способность конструкции
3. Универсальность:

• на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
• конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
• возможность крепления лотков не только горизонтально, но и в вертикальном положении

Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).

Крепление лотка к потолку и потолочным конструкциям

Рекомендации при способе крепления лотка на потолочные стойки

Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.

1. Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
2. Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
3. Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты

1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
2. Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
4. Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).

В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Об использовании шпилек и монтажного профиля

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками. Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Крепление лотка к полу

Данные схемы являются вариациями использования уже рассмотренных способов прокладки кабельной трассы по потолку или стене. Так в первых двух схемах потолочное крепление было заменено на напольное, а универсальная скоба-кронштейн так же просто монтируется на пол как и на стену.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Расчет и монтаж лотковых трасс реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на расчет и монтаж лотковых трасс, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

: Инструкции по монтажу :: ЭлКаСистем

1. Монтаж коробов на вертикальной поверхности

1.1. Монтаж с использованием системы «Полка-Стойка кронштейна»

Крепление к стене стойки происходит при помощи анкерного болта. Полка присоединяется к стойке при помощи болтового соединения М8х50. Короб SPM/лоток  SPL фиксируется на полке при помощи болтового соединения М6х10. Схема может быть рекомендована для крепления двух коробов на одной полке.

1.2. Монтаж с использованием уголка усиленного

Уголок крепится к несущей вертикальной поверхности при помощи анкерного болта. Короб фиксируются на уголке при помощи болтового соединения М6.

1.3. Монтаж с использованием соединительного профиля SРMР

Данная схема монтажа позволяет соединять лотки между собой, формируя трассу.

2. Монтаж коробов и лотков на потолки

2.1. монтаж с использованием системы «z-образный кронштейн — шпилька-полка»



После фиксации двух z-образных кронштейна на потолке при помощи анкерных болтов к ним крепятся шпильки М8 гайками М8. Полка крепится к шпильке гайками М8. Короб SPM и лоток SPL фиксируется на полке при помощи болтового соединения М6х10. Схема может быть рекомендована для прокладки коробов в два яруса.

2.2. Монтаж с использованием системы «Уголок усиленный – полка- стойка кронштейна»


Крепление к потолку уголка происходит при помощи анкерного болта. Крепление уголка и стойки происходит болтовым соединением М8. Полка присоединяется к стойке при помощи болтового соединения М8х50. Короб SPM и лоток SPL фиксируется на полке при помощи болтового соединения М6х10.

2.3. Монтаж с использованием системы «z-образный кронштейн — шпилька-скоба»

Z-образный кронштейн крепится к потолку анкерным болтом. Шпилька соединяется с z-образным кронштейном и скобой при помощи гайки М8. КоробSPM/лоток SPL фиксируется на скобе при помощи болтового соединения М6х10.


Раковина для кормушек Elemental с поддоном | Stone Forest

Стоимость доставки:

Наша онлайн-система котировок вернет точные расценки для проверяемых адресов и заказов на 15 товаров или меньше. В случае необычных адресов или крупных заказов свяжитесь с нами, чтобы узнать точную стоимость доставки в зависимости от товаров, которые вы заказываете, и вашего почтового индекса. Позвоните нам по телефону 888-682-2987 или по электронной почте [email protected].

Поскольку мы хотим предложить максимально низкие цены на доставку, мы не используем фиксированные ставки и не предлагаем сумму, основанную на цене заказа.Наши цены рассчитаны на общий вес и адрес доставки.

Как крупнейший независимый грузоотправитель в Нью-Мексико, мы договорились о разумных ставках.
Обладая более чем 20-летним опытом доставки, мы берем на себя полную ответственность за товары в пути и обеспечиваем легкую и доступную доставку.

Мы можем отправить товар в любую точку мира — мы получаем фантастические расценки от крупных транспортных компаний, включая доставку на дом и уведомление о доставке за 24 часа без дополнительной оплаты сверх стандартной стоимости доставки.

Доставка

UPS заказывает доставку наземным транспортом. Пожалуйста, проверьте товары по прибытии и немедленно сообщите нам о недостаче или повреждении.

FREIGHT Мы работаем с двумя нашими наиболее надежными грузовыми перевозчиками, ABF и SAIA, чтобы доставить наши более тяжелые грузы. После отправки эти перевозчики позвонят вам, чтобы назначить встречу с доставкой. Чтобы принять посылку, вам потребуется присутствие взрослого. Убедитесь, что вы указали точный номер телефона. Транспортная компания сделает три попытки связаться с вами для доставки, прежде чем начнут взимать плату за хранение.

Наши перевозчики сбросят ваш заказ у вашего тротуара, но не приблизят его. Услуга подъемных ворот не предоставляется для отдельных предметов весом более 2000 фунтов. Вам понадобится способ на месте, чтобы разгрузить грузовик. Мы делаем все возможное, чтобы упаковать заказы, чтобы обеспечить обслуживание лифтовых ворот.

Заказы будут поступать на стандартных грузовых автомобилях. Доставка в некоторые места невозможна. Очень узкие дороги, участки с низко нависающими деревьями и линиями электропередач, а также грунтовые дороги могут вызвать проблемы с доставкой.Если вас беспокоит ваше местонахождение, свяжитесь с нами, и мы сможем подтвердить возможность доставки. Мы также можем отправить товар прямо на грузовой терминал, чтобы его забрал ваш подрядчик или ландшафтный дизайнер.

Любое изменение адреса после того, как посылка покинула наш магазин, повлечет за собой плату за повторную отправку.

Если ящик поврежден, попросите водителя подождать, пока вы осмотрите свои предметы на предмет повреждений, или откажитесь от доставки. О любых повреждениях продукта необходимо заявить в течение пяти дней.

Stone forest дает гарантию на свою продукцию 5 лет со дня покупки.

Возвращение в сад

Пожалуйста, немедленно сообщите о получении любого поврежденного товара в Stone Forest и перевозчику, который доставил товар. Сохраните упаковочный материал для проверки на наличие повреждений. Перед внесением каких-либо кредитных корректировок требуется надлежащая отчетность о повреждениях.

Мы будем рады обменять или зачислить вам покупную цену в течение 10 дней с даты доставки, при возврате с неповрежденными или исправными дефектами стоимость доставки не возвращается.

Возврат для кухни и ванной

Обратитесь к дилеру, у которого вы приобрели товар, чтобы узнать об их правилах возврата.

Продукция — Chalfant

Лоток с лестницей

Когда металлические лестничные кабельные лотки достигли совершеннолетия, они использовались для поддержки новых армированных экранированных силовых кабелей, которые были разрешены вне кабелепровода. Коммунальные предприятия и промышленные компании начали использовать просечно-вытяжные металлические лотки и сплошные лотки в виде лотков для поддержки силовых и контрольных кабелей.

Кабельные лотки

быстро зарекомендовали себя как безопасное, надежное и экономичное решение для прокладки и поддержки кабелей. Установленная экономия затрат более чем на 50% от проекта к проекту привела к увеличению рынка металлических кабельных лотков до более чем 80 миллионов долларов.

Кабельный лоток

НЕ ЯВЛЯЕТСЯ ПРОВОДОМ и рассматривается как опора для кабелей. Это дает дизайнеру и пользователю множество преимуществ.

— Кабели с полным свободным воздухом приводят к меньшему диаметру проводов по сравнению с кабелепроводом

— Допустимый больший объем заполнения приводит к меньшему пространству

— Используется во всех местах, кроме шахт лифтов (единственный запрет на использование кабельных лотков)

— Используется как заземляющий провод оборудования (классифицирован UL)

— Меньшая нагрузка на кабели при установке и эксплуатации

— Повышенная безопасность, отсутствие проблем с конденсацией влаги и проникновением коррозионных или взрывоопасных газов, как в трубопроводе

— Упрощенное обслуживание с возможностью добавления или изменения контуров

— Упрощенное проектирование и строительство.Легче добавлять, изменять, модифицировать

— Используется с другими методами подключения

— Более длинные опоры до 55 футов (стандартная система Chalfant до 40 футов)

Выбор правого лотка для лестниц

1 Определите тип лотка — Кабельный лоток лестничного типа может поддерживать мощные силовые кабели или коммуникационные кабели небольшого размера для передачи данных управления и телефонные кабели или их сочетание.

– Расстояние между перекладинами : следует использовать одножильные кабели более 4/0 и MC с расстоянием между перекладинами 12 или 18 дюймов.Для кабелей меньшего диаметра требуется расстояние между перекладинами 6 или 9 дюймов.

– Нижняя часть лотка : Лотки с лотками, сплошные или вентилируемые, обеспечивают защиту и лучшую поддержку для небольших легких инструментов или кабелей данных.

– Барьерные полоски и крышки : Барьерные полоски можно использовать для разделения напряжений или силовых и управляющих кабелей, чтобы избежать затрат на добавление второго или отдельного лотка для каждого из них. NEC не требует наличия крышек, но их следует учитывать для защиты персонала и любого мусора или другого материала, который может упасть в лоток.

2 Выберите металл и / или отделку материала — Строительная площадка и окружающая среда будут определять, какой металл и / или отделка потребуется. Проверьте, где используется лоток. Существуют ли необычные коррозионные условия (например, на некоторых предприятиях химической и бумажной промышленности)?

— Алюминий (высокопрочные профили 6063T6, лист 5052х44) — Большинству условий удовлетворяет алюминиевый поддон, что делает его популярным. Он дешевле и проще в установке, чем оцинкованная сталь, а его поверхность гладкая и стабильная.Подносы с увеличенным пролетом также доступны из алюминия. Он идеально подходит для прибрежных и морских работ, а также для большинства нефтехимических и целлюлозных заводов.

– Гальванизированная сталь (оцинкованная сталь ASTM 653A / горячее цинкование после изготовления ASTM 123-B2) — Оцинкованная сталь горячего цинкования используется на открытом воздухе, в зонах с хлором, кислотой и щелочью. Оцинкованные фрезы дешевле и рекомендуются только для внутреннего применения.

— Нержавеющая сталь (304L и 316L) — Подносы из нержавеющей стали используются в особых высококоррозионных средах и выгодно отличаются от лестничных лотков из стекловолокна.

3 Определение типа опоры — Просмотрите различные методы и варианты опор и вычислите расстояние между опорами, известное как «пролет опоры».

Вы можете поддержать вашу систему кабельных лотков:

— из стен или вертикальных колонн с полочными или консольными кронштейнами

— с трапециями или одинарными опорами на резьбовых шпильках, подвешенных непосредственно к строительной стали

— на эстакадах, эстакадах или мостах или под ними

— в траншеях, туннелях или непосредственно на крышах

Совет. Вы можете сэкономить деньги, используя более тяжелый поддон, который увеличивает пролеты и сокращает количество дорогостоящих опор и время установки.Более тяжелый лоток также обеспечит большую глубину загрузки и более прочную, менее прогибающуюся опору с большим пролетом.

3 Определите кабельную нагрузку — проверьте количество и тип кабеля (ов) в должностных инструкциях и требованиях. «Кабельное наполнение» лотка рассчитывается с использованием данных и критериев, указанных в NEC 392. Чтобы определить общий «вес кабеля», добавьте все кабели из расчета фунт / фут.

— Кабели для передачи данных, телефона и инструментов должны быть рассчитаны на заполнение лотка до 50% площади заполнения поперечного сечения лотка (40% для лотка со сплошным дном).в действительности из-за пустот, перекрывающих круговую форму кабеля, будет казаться, что 50% -ное заполнение полностью заполнит кабельный лоток.

— Кабель MC 4/0 или больше, номинальное напряжение 2000 В или меньше, может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

— Однопроволочный кабель с напряжением 2000 В или меньше, более 1000 ксм может быть установлен только в один слой (сумма диаметров кабеля равна ширине лотка).

— Другие силовые кабели и комбинации размеров рассчитываются как сумма площадей кабелей по сравнению с допустимым заполнением, см. Таблицу в NEC 392.9, чтобы определить ширину лотка. В NEC 392 указаны типы кабелей, напряжения, допустимая нагрузка и т. Д.

Прочие нагрузки, подлежащие расчету —

— Снег: Добавьте 13,3 фунта на квадратный фут для влажного снега глубиной 20 дюймов.

— Лед: Добавьте 4,7 фунта / кв. Фут

— Концентрированная нагрузка: добавьте эффект нагрузки для эффекта сосредоточенной нагрузки от соединительных коробок, тяжелых кабельных вводов и заделки кабелепровода, поддерживаемых за лотком.

Определив наихудшую нагрузку, добавьте ее к другим расчетам кабельной нагрузки.Теперь у вас есть максимальная нагрузка, которую должен выдержать лоток.

Каталог лотков для лестниц Chalfant

Vintage Metal Tray Gallery Wall

Сегодня я поделюсь всеми подробностями о стене Vintage Metal Tray Gallery, которую я установил в своей кладовой. Вы можете узнать больше о моей коллекции подносов и о том, как я собрал стену галереи.

Винтажный металлический поднос на стене галереи

В своем посте о реконструкции кухни я показал вам старинную стену галереи с металлическими подносами, которую я начал собирать на большой стене в своей кладовой.Сегодня я подумал, что покажу больше стены галереи и расскажу, как я ее собрал.

По мере того, как моя кухня приближалась к завершению, я начал думать о том, как бы я мог стилизовать и украсить пространство. Идея этой старинной стены галереи из металлических подносов пришла из нескольких разных мест.

Во-первых, последние несколько лет я коллекционирую старинные металлические подносы (также известные как подносы для закусок). Не знаю, что в них такого, но они меня давно привлекают. У меня есть разнообразие, но особенно ценю те, которые имеют тему Пенсильвании.Вы заметите несколько на моей стене. Это одна из нескольких небольших коллекций, которые у меня есть. Их весело искать, когда я иду за антиквариатом и бережливостью.

Во-вторых, я знал, что в кладовой будет большая пустая стена, которая станет идеальным местом для демонстрации чего-то особенного и уникального. Учитывая расположение, расположение моих сервировочных подносов показалось мне забавным выбором.

Помня об этом, я просмотрел свою коллекцию и выбрал свои любимые подносы.Сначала я выбрал лотки самых разных цветов (в том числе красный и оранжевый). Однако, как только они оказались на стене, дисплей показался слишком загруженным.

В конце концов, я решил убрать эти более смелые цвета и остановиться на оттенках зеленого, черного и золотого. Я так доволен результатом!

Как повесить старинный металлический поднос на стене галереи:

Поскольку эти лотки легкие и не хрупкие, их было довольно просто повесить. Я только что использовал командные полосы 3M.Чтобы повесить, я снял ленту с обеих полос, поместил их на заднюю часть лотка, а затем прижал лоток к стене, удерживая его на месте в течение нескольких секунд, чтобы убедиться, что все прилипло.

Для большинства лотков я использовал две командные полосы среднего размера. Для трех лотков поменьше я использовал только один.

Раньше мне не везло с Command Strips. Сначала кажется, что они работают хорошо, но со временем уступают место. Однако я не беспокоюсь об их использовании в этом приложении, поскольку лотки легкие.К тому же, если они упадут, они не сломаются.

Я выложил свой предпочтительный узор для лотков на полу перед тем, как прикрепить лотки к стене. Ничего не мерял. Я полагался на свой глаз при размещении.

И все! С небольшим планированием, антиквариатом и небольшой работой по их развешиванию, моя старинная металлическая стена галереи подносов была готова!

Думаю, получилось. В будущем я могу добавить подносы или даже поменять некоторые в зависимости от времени года.А пока я люблю эту коллекцию как есть.

Кажется, что это немного занято, учитывая предметы на полках на задней стене, но меня это не сильно беспокоит. Моя цель — поддерживать порядок на этих полках, чтобы это не было проблемой.

Что вы думаете о моей маленькой коллекции старинных металлических подносов, превращенной в стену галереи? Если вы ищете более подробную информацию о моей кладовой дворецкого, ознакомьтесь с публикацией о реконструкции моей кухни здесь.

Оцинкованные металлические прямоугольные противни, набор из 3 предметов, 16.5 «x9», Industrial Silver — Сельский дом — Сервировочные подносы — от CTG Brands Inc.

1. Все продукты
2. Кухня и столовая
3. Настольная
4. Сервировочная посуда
5. Сервировочные подносы
6. MPN: 65905

• Технические характеристики продукта
• Доставка и возврат

Самая последняя тенденция современного стиля интерьера фермерского дома коренится в деревенском очаровании в сочетании с минимализмом и индустриальными элементами, несколько похожими на скандинавский дизайн интерьера.Создавая идеальный баланс винтажного и современного, современный декор фермерского дома сочетает в себе комфорт и повседневную жизнь с современными элементами, которые идеально символизируют наше время. Наши оцинкованные изделия — это безупречные недостатки. Неожиданное сочетание оцинкованного металла с медно-бронзовым ободом позволяет дополнить внешний вид современного или промышленного стиля интерьера фермерского дома. Уменьшите беспорядок и создайте гармонию, организуя предметы домашнего обихода или кухонные принадлежности с помощью наших продуктов для хранения из оцинкованного металла.Наши оцинкованные продукты для хранения и хранения помогут вам стильно аккуратно убрать любые предметы. Мы несем организационные подносы, ведра, корзины, мусорные ведра и кувшины.

Размер: в комплект оцинкованных поддонов входят 3 противня разного размера. малый — 14 люкс x 7 дюймов, средний — 14,5 люкс x 8 дюймов, большой — 16,5 люкс x 9 дюймов. передний / задний двор, веранда или балкон
Дизайн: отличает стильный, уникальный вид состаренного и индустриального металла, который идеально подходит для загородного дома или если вы хотите добавить нотку загородного стиля в свою современную квартиру
Универсальность: эти металлические поддоны очень декоративный и практичный, идеально подходит для демонстрации небольших аксессуаров, или вы можете использовать его для подачи рождественских угощений, конфет и свежей выпечки.
Дисплей: вы можете разместить его на любой плоской поверхности внутри вашего дома — на полу, столе, полке или вы можете принесите его на террасу, на крыльцо или на пол балкона

В Houzz мы хотим, чтобы вы купили прямоугольные оцинкованные металлические прямоугольные подносы Truu Design, набор из 3 предметов, 16.5 «x9», Industrial Silver, деталь № 65905 с уверенностью. Вы можете прочитать реальные отзывы покупателей об этом или любом другом продукте и даже задать вопросы и получить ответы от нас или прямо от бренда. Когда вы покупаете у нас прямоугольные оцинкованные металлические прямоугольные подносы Truu Design, набор из 3 предметов, 16,5 «x9», Industrial Silver или любой другой продукт, вы становитесь частью семьи Houzz и можете рассчитывать на исключительное обслуживание клиентов на каждом этапе пути. Если у вас есть вопросы о детали Truu Design № 65905 или о любом другом продукте, выставленном на продажу, наша служба поддержки клиентов будет рада вам помочь.

page_type: page_view_productproduct_topic: topic_0product_price: price_level_1

Информация о поддоне для сбора капель

ОТДЕЛКА ПОДДОНА

Не все варианты отделки доступны во всех стилях. Большинство наших поддонов для сбора капель изготовлены из прочной нержавеющей стали, что обеспечивает их долговечность.

Матовый

Мелкая зернистость металла создает матовую поверхность.

полированный

Металл отполирован до блеска под хром.Эта прочная отделка не будет сколачиваться или растрескиваться, как хром. Легкая очистка, просто распылите средство для чистки стекол и протрите!

PVD Латунь

Основание из нержавеющей стали тщательно отполировано до хромированной поверхности, а затем электронным способом нанесено цветное покрытие из латуни. PVD-покрытие устойчиво к царапинам и потускнению, обеспечивая долгие годы безупречной службы. Не нужно полировать, как латунь, просто распылите средство для чистки стекол и протрите.

СТИЛИ ПОДДОНА ДЛЯ КАПЕЛЬ

Поверхность серии

Поддоны для поверхностного монтажа — самые простые в установке.В столешнице требуется только одно отверстие для дренажной линии. Поддон для сбора капель фиксируется гайкой и шайбой, прикрепленной к сливной трубе.

Серия вырезов

Серия с вырезами названа в честь своей конструкции, которая повторяет фланец башни. Преимущество этого стиля — лучшее покрытие смесителей от капель. В столешнице требуется только одно отверстие для дренажной линии. Поддон для сбора капель фиксируется гайкой и шайбой, прикрепленной к сливной трубе.

Встраиваемая серия

Углубленные подносы обеспечивают беспорядочную презентацию барной стойки.Недостаток в установке, в столешнице нужно вырезать большой прямоугольник. Поднос крепится к стойке силиконовым герметиком.

Кромка со скосом

Поддон для сбора капель со скошенной кромкой добавляет дизайнерский штрих верхней части планки. Края лотка наклонены под углом 45 °, создавая блики возле башни.

Стенка

Поддон для сбора воды с настенным креплением — отличный выбор для установки вне холодильной камеры. Хвостовики со смесителями монтируются через поддон для сбора капель прямо в кабину.Мы предлагаем множество предварительно просверленных отверстий под хвостовики для легкой установки. В комплект входит слив с резьбой для облегчения подключения к водопроводу из ПВХ.

Ополаскиватель

Добавьте азарта при розливе! Просто переверните пивной стакан и нажмите на встроенный распылитель. Внутреннюю часть стакана ополаскивают холодной водой. Смоченный стакан облегчает налив идеального стакана разливного пива. Подносы изготовлены из толстой нержавеющей стали с прочным пластиковым ополаскивателем. Требуется подключение к холодной воде.

Обертка вокруг

Wrap Around монтируется под башней и консолями над краем штанги. В комплект входит слив с резьбой.

Запасные сливы, удлинители слива и переходники для шлангов.

Если вы не видите то, что ищете, или не знаете, как выбрать правильный поддон для сбора капель, соответствующий вашей градирне или установке, позвоните нам по телефону (866) 291-5756 или отправьте нам электронное письмо в отдел продаж. @ micromatic.com.

Наша цель — получить удовольствие от разливного пива!

Поддоны для сбора разливного пива | Поддоны

Монтаж на поверхность без дренажа

Поддоны

для поверхностного монтажа устанавливаются поверх любой столешницы или подходящей поверхности, с которой будет трудно или не нужно сливать жидкость.

Монтаж на поверхность со сливом

Поддоны для поверхностного монтажа — самые простые в установке. В столешнице требуется только одно отверстие для дренажной линии. Поддон для сбора капель фиксируется гайкой и шайбой, прикрепленной к сливной трубе.

Поддоны с вырезами

Серия Cut-out названа в честь своей конструкции, повторяющей фланец нашей башни разливного рукава для разливного пива. Преимущество этого стиля — лучшее покрытие смесителей от капель.В столешнице требуется только одно отверстие для дренажной линии. Поддон для сбора капель фиксируется гайкой и шайбой, прикрепленной к сливной трубе.

Лотки для скрытого монтажа «Встраиваемые лотки»

Углубленные подносы обеспечивают беспорядочную презентацию барной стойки. Недостаток в установке, в столешнице нужно вырезать большой прямоугольник. Поднос крепится к стойке силиконовым герметиком.

Поддон для сбора капель со скошенной кромкой

Рекламный поддон для капель Bevel Edge расширяется на вашу и без того потрясающую стойку.Края подноса скошены, создавая дизайнерский вид башни разливного пива.

Настенные поддоны для сбора капель

Поддон для сбора воды с настенным креплением — отличный выбор для установки вне холодильной камеры. Хвостовики со смесителями монтируются через поддон для сбора капель прямо в кабину. Мы предлагаем различные предварительно перфорированные отверстия под хвостовик для облегчения установки.

Поддоны с ополаскивателем для стекол

Встроенный ополаскиватель стекла для поверхностного монтажа, утопленных подносов, вырезанных подносов и настенных креплений.Перед тем, как налить пиво, кондиционируйте стакан, перевернув стакан и надавив на него, чтобы распылитель воды ополоснул внутреннюю часть стакана более холодной водой.

Подносы для разливного пива Shadow Box — Теневые боксы используются для настенных пивных подносов

Использование теневого ящика для передачи холодного воздуха вокруг стоек вместо нагрева пива в неизолированном стенном пространстве. Теневой ящик образует выдавленный карман в стене коридора, содержащий соединения для пива. Использование теневого ящика для передачи холодного воздуха вокруг ручек вместо разогрева пива в неизолированном пространстве стены — это выбор, о котором вы не пожалеете.

Выступающие поддоны для сбора капель «Обертываемые поддоны для сбора капель»

Wrap Around монтируется под башней и консолями над краем штанги. В комплект входит слив с резьбой.

Обратите внимание на наши популярные лотки, которые вы можете купить на предыдущих страницах! Помните: если вы не видите то, что ищете, мы построим это! Просто позвоните нам по телефону 951-943-1495 или отправьте электронное письмо по адресу [email protected], мы, вероятно, построили ваш поддон для сбора капель, который вы себе представляете.

задач по установке кабельного лотка в потолок

С годами подрядчикам-электрикам становится все труднее прокладывать провод в потолке.

Пространства становятся все теснее, все больше отраслей пытаются занять одно и то же потолочное пространство, в то время как конфигурации уже ограничены. Дополнительной трудностью для электромонтажа является тенденция к бережливому производству на стройплощадках, в том числе меньшее количество запасов на стройплощадке. В результате подрядчики учатся делать больше с меньшими площадями и минимальными запасами.

Иногда кабельный лоток может провисать и быть непривлекательным с эстетической точки зрения при максимальной загрузке. Когда приложение требует рейтинг прогиба L / 100, более короткие отрезки все же могут не соответствовать диапазону, необходимому для соответствия критериям. Один из вариантов компенсировать это — использовать более тяжелые системы, которые необходимо чаще обслуживать для прохождения теста. Для секций меньшего размера с глубиной загрузки три дюйма наивысшей прочностью на рынке является кабельный лоток NEMA 20B. Этот лоток по-прежнему ограничивает грузоподъемность при попытке пройти тест на прогиб на L / 100, даже при уменьшении длины.

Какие варианты есть на рынке?
Чтобы компенсировать потребность в пространстве и поддержку для более тяжелых нагрузок, на рынке появляются новые продукты с более жесткими допусками, охватывающими большие расстояния.
