Монтаж розеток в гипсокартон: Установка блока розеток в гипсокартон

Установка блока розеток в гипсокартон

Установка розеток и выключателей в гипсокартон

При ремонте стен в квартире мы зачастую выравниваем стены листами ГКЛ. Нередко нам необходимо расположить на этих стенах розетки для бытовых нужд. В этой статье рассмотрим как правильно установить розетки в гипсокартон своими руками без привлечения наемных рабочих.

Когда Вы выбрали место для установки розетки или выключателя, приступаем к основному процессу работы — подготовке отверстия в гипсокартоне. В это отверстие закрепляется пластиковый подрозетник.

Приобретая подрозетник в магазине обратите внимание чтобы он был специально для гипсокартона, а не для простой стены. Подрозетник для гипсокартона отличается наличием специальных лапок передвигающихся на винтах для закрепления в листовом материале.

Последовательность выполнения работ следующая:

• Размечаем высоту расположения розетки и с помощью уровня проводим горизонтальную и вертикальную линии.

Совет: Если в данном месте предполагается установка группы розеток, то вертикальные линии располагаем на расстоянии 72 мм, именно столько необходимо чтобы подрозетники встали на место не перекрывая друг друга упорной окантовкой.

• Закрепив коронку на 68 мм в шуруповерт высверливаем отверстие, установив направляющее сверло точно в перекрестие линий. При отсутствии дрели или шуруповерта можно использовать пилки по металлу.

Если гипсокартоном обшита капитальная стена, убедитесь что подрозетник не будет в неё упираться, в противном случае, используя перфоратор (если есть) или долото по бетону, придется снимать слой бетона на стене.

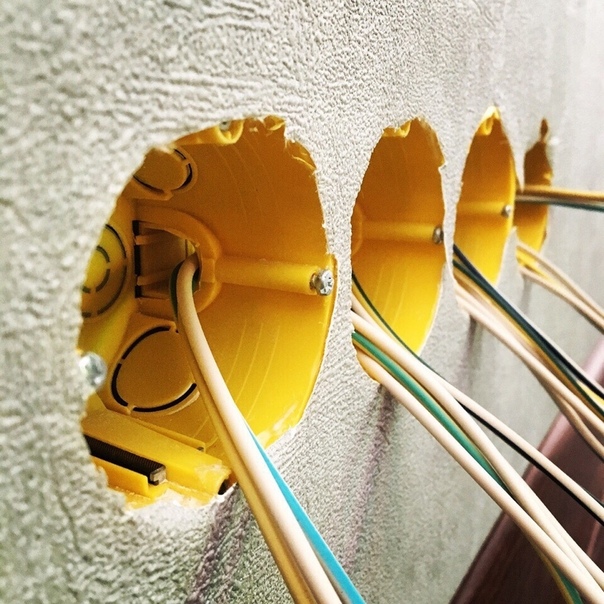

Когда все отверстия готовы можно переходить к установке подрозетников.

После этого можно устанавливать розетку или выключатель в подрозетник.

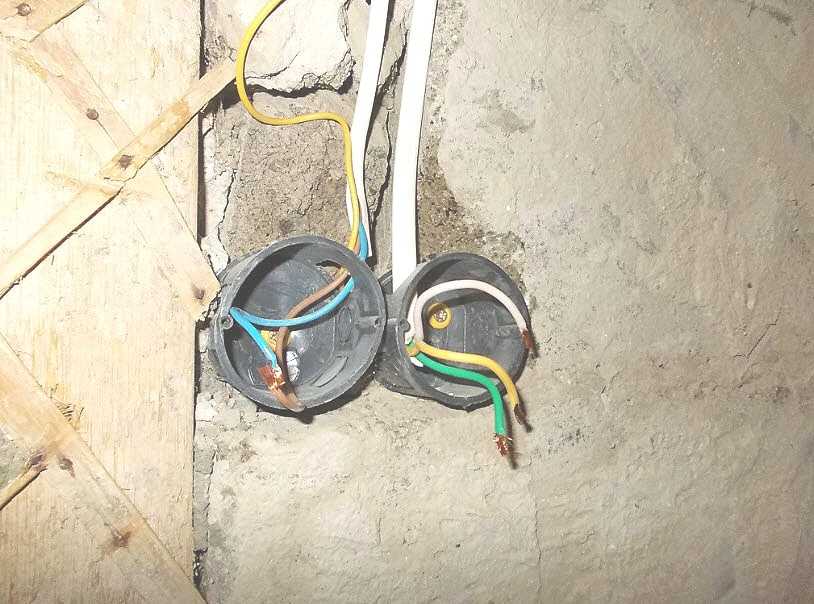

Первое, что нужно сделать при работе с проводкой – это обесточить ее. Если конец провода очень длинный, укорачиваем его, но так чтобы оставался запас (чтобы он выходил из коробки на 10-15 см).

Затем зачищаем концы от оплетки.

С розетки или выключателя снимаем верхнюю декоративную часть и откладываем ее пока в сторону.

На контактах послабляем крепежные болты. Устанавливая и фиксируя в контактах концы проводов, важно не перепутать их.

Касается это трехжильной проводки с заземляющим проводом (желто-зеленого цвета).

Для него в розетках и выключателях предусмотрен свой контакт (если его нет, то заземляющий провод просто изолируем и прячем внутри коробки).

Что касается фазного и нулевого проводов, то разницы, к какому контакту каждый из них будет подключен – нет. Главное при соединении – качественно затянуть крепежные болты контактов.

После подключения устанавливаем внутреннюю часть розетки, выключателя в подрозетник и фиксируем ее при помощи винтов.

Помимо розеток, в помещении потребуются выключатели. Для их установки рекомендованная высота, обусловленная удобством, — 80 см, то есть на уровне опущенной руки.  От оконных и дверных проемов расстояние должно составлять не менее 10 см.

Для подготовки места для монтажа блоков потребуется ряд инструментов:

• электродрель или шуруповерт с коронкой нужного размера, на крайний случай нож, пилка или
• лобзик;
• рулетка;
• уровень для правильной разметки;
• крестовая отвертка;
• индикатор электротока.

Эти инструменты потребуются и при установке розеток в гипсокартон.

Отмерив размеры отверстий, желательно обвести их ровным кругом. Для выключателя работа выполняется аналогично. Сверлим отверстия для подрозетников. Чтобы просверлить отверстия, нужно воспользоваться сверлом-коронкой для работы с гипсокартоном. Заостренный конец коронки ставится к центру метки и высверливается окружность установки для розетки или выключателя.

Можно воспользоваться ножом для прорезания окружности. Для этого ножом нужно вырезать отмеченный контур подрозетника. Можно предварительно просверлить отверстие сверлом (шуруповертом или дрелью), затем уже дорезать ножом.

Удобство расположения выключателей и розеток для каждого разное. К примеру, для плиты и других кухонных приборов оптимально установить блоки прямо над столом, на высоте 3–7 см. Это же касается места для установки в других комнатах (к примеру, рядом с рабочим столом). Для осветительных напольных приборов рекомендуется высота 30 см.

Монтаж и подключение розетки

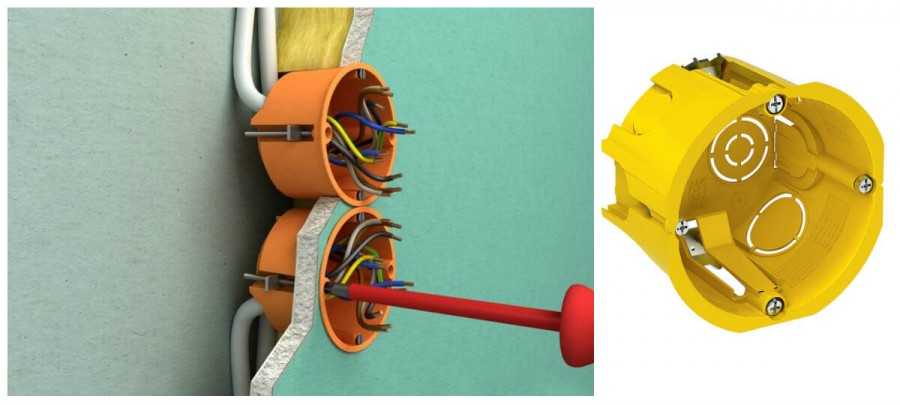

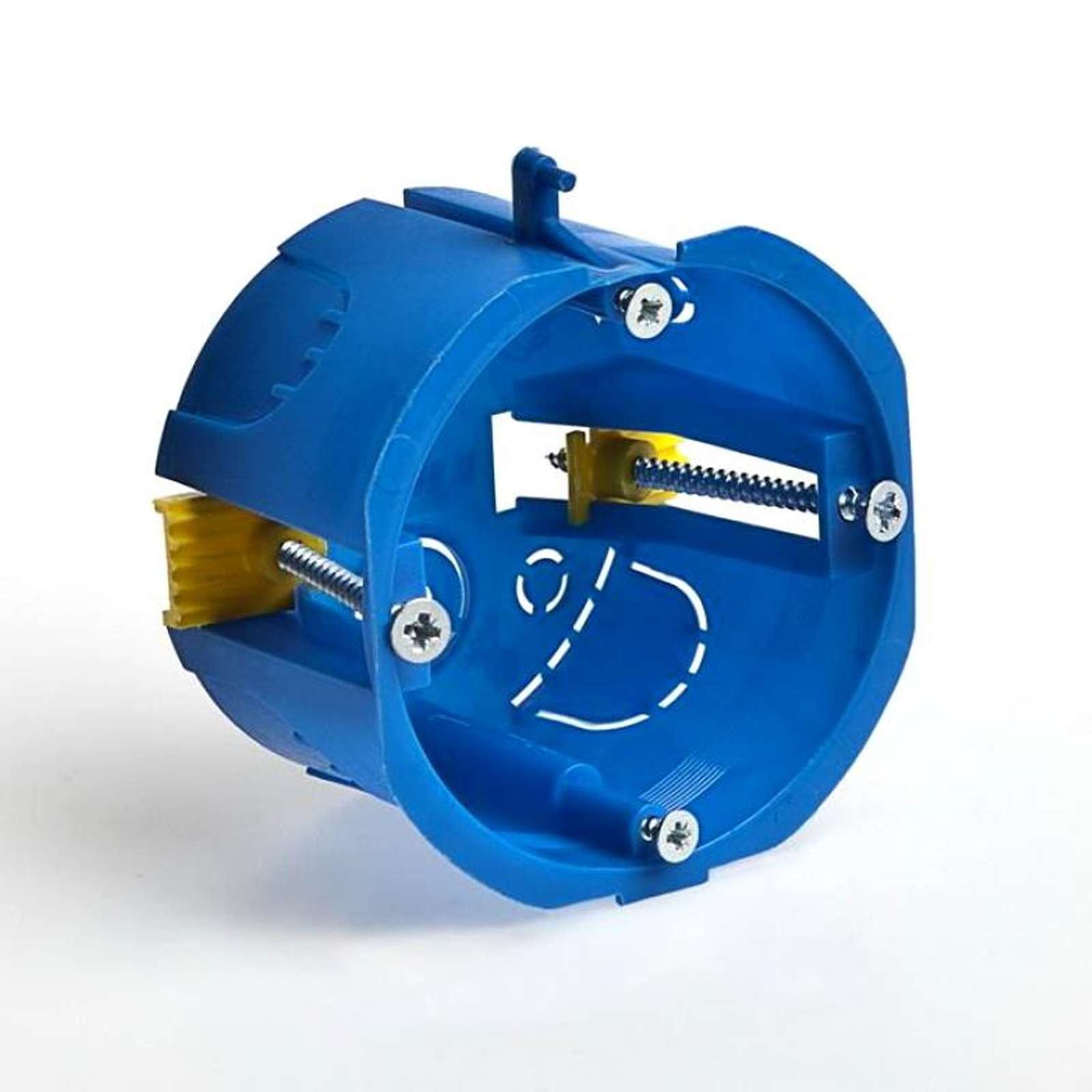

Подрозетник (монтажный блок) состоит из следующих деталей:

• пластиковый круглый короб;
• четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
• специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
• завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Разметка для блоков монтажных коробок зависит от их количества. К примеру, для разметки под три розетки, размещенные горизонтально:

• первая отметка ставится на расстоянии 63 см от пола в виде горизонтальной линии;
• от первой отметки на нужном уровне от двери, окна и ближайшей стены, на расстоянии 7,1 см ставится отметка для второго подрозетника;
• на том же расстоянии 7,1 см от второго ставится третья отметка под установку.

Таким образом, расстояние между разметками под подрозетники будет составлять 71 мм.

Следующим этапом мы подходим к монтажу.

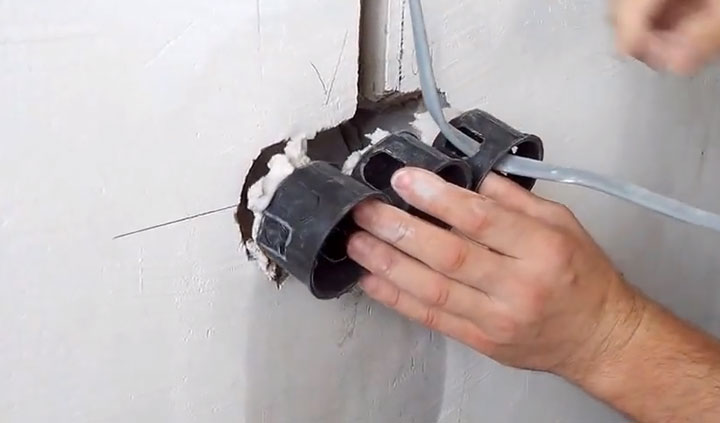

Алгоритм того, как устанавливается коробка под розетку для гипсокартона, выглядит следующим образом:

• вводим кабель в каждый подрозетник (если их несколько). Проще это осуществить с использованием
• колпачка для безопасного скручивания проводов;
• фиксируем, с использованием уровня, первый монтажный блок, затем последующие.
• Выключатели устанавливаются аналогично. Главное – сколько розеток, выключателей, столько и проводов.
• После установки подрозетников прои

Инструкция по монтажу розеток в гипсокартон

Гипсокартонные работы включают в себя несколько этапов, последний из которых — отделка. Но, как показывает практика, перед финишным нанесением отделочного материала есть еще один немаловажный этап, хотя он не самый сложный. Это установка розеток в гипсокартон. Для многих опытных мастеров этот процесс настолько прост, что его обычно делают их ученики. Но не будем упрощать эту электромонтажную операцию, она требует аккуратности, внимательности и выполнения некоторых требований, связанных с безопасной эксплуатацией электрических сетей.

Подготовка к прокладке кабеля

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

• По выравниваемой стене.
• Внутри гипсокартонной перегородки.

По стене

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей. Обратите внимание, что необходимо будет учесть место выхода концов провода. Здесь важно, чтобы они не попали под металлический прямой подвес.

Внутри перегородки

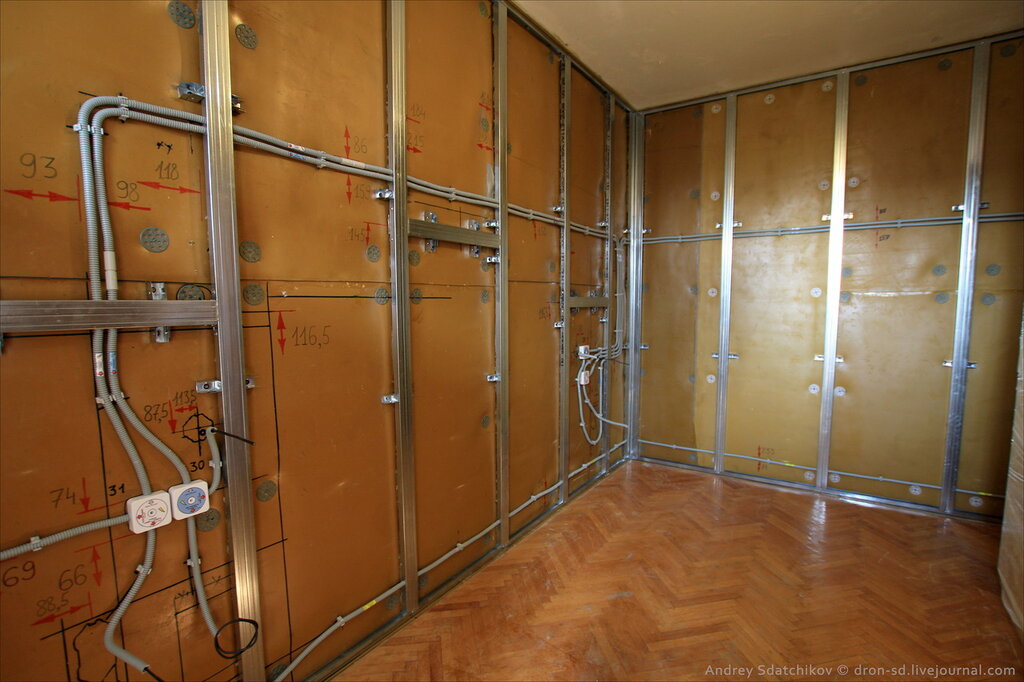

Алгоритм проводимых работ, чтобы установить розетки в гипсокартон, таков:

• Возводится каркас из металлических профилей.
• С одной стороны он закрывается ГКЛ листами.
• Теперь надо провести электрический кабель. Для этого в стоечных профилях дрелью делаются отверстия. Высота проводки определятся согласно требованиям эксплуатации. К примеру, европейские стандарты – это 30 см над уровнем пола. Для российских потребителей это некритичный показатель. Так что выбираем высоту на свое усмотрение, чтобы было просто удобно.
• Провода лучше вставить в защитный гофрированный шланг. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.

• Теперь в подготовленные отверстия проводится электрический кабель со шлангом. Именно здесь и надо их закрепить. Можно для этих целей использовать медную проволоку, но лучше пластиковые хомуты.

При монтаже проводов необходимо обратить внимание на контур укладки кабеля. Очень важно, чтобы он не проходил рядом с установленными саморезами. Поэтому лучше или изменить место прокладки, или плоскогубцами удалить кончик крепежа.

И последний этап – обшивка перегородки. При этом на самих ГКЛ лучше нанести схему прокладки электрического кабеля. Это упростит монтаж розетки в гипсокартон своими руками.

К содержанию↑

Установка подрозетника в гипсокартон

Итак, все готово, можно переходить непосредственно к установке розетки. Для этого в ГКЛ надо сделать отверстие под подрозетник. Вам понадобится дрель с коронкой, диаметр которой должен совпадать с диаметром подрозетника. Зная месторасположение концов провода, точно по этому месту наносится метка (точка или крестик), которая будет являться центром отверстия.

После чего устанавливается подрозетник. Это гнездо под саму розетку, изготовленное из пластмассы. В ее конструкции четыре крепежа: два для крепления гнезда, два для наружной крепежной планки.

Обратите внимание, что дно подрозетника не имеет отверстия, куда можно вытянуть концы проводки. Поэтому его надо сделать, к примеру, дрелью или отверткой. Вставляем сюда конца кабеля, вытягиваем по максимуму.

И еще один момент. Толщина подрозетника 4,5 см, поэтому если между базовой стеной и гипсокартонной конструкцией зазор меньше данного показателя, то предварительно придется на стене делать углубление.

Подрозетник теперь ровно вставляется в гипсокартон и выравнивается в плоскости ГКЛ листа. После чего двумя винтами для крепежа необходимо закрепить коробку.

К содержанию↑

Крепление розетки в подрозетник

Перед тем как устанавливать розетку в подрозетник, необходимо ее разобрать. То есть, снимается декоративная панель, расслабляются зажимные (клеммные) винты. После чего в клеммы вставляются концы электрического провода, здесь же и зажимаются винтами. Теперь можно установить и саму розетку.

Способов поставить розетку в гипсокартон много — все зависит от ее конструкции.

1. С помощью распорных лапок.
2. Монтажными винтами в подрозетнике.

Если прибор установлен и закреплен, надо начинать монтировать металлическую планку, которая обеспечит надежное крепление розетки к гипсокартону. Остается лишь установить декоративную панель.

К содержанию↑

Полезные советы

1. Иногда приходится устанавливать сразу несколько розеток в гипсокартон. Поэтому очень важно правильно сделать разметку и высверлить отверстия. Их центры должны располагаться на одном уровне по горизонтали.

2. Чтобы надежно закрепить розетку в стене из гипсокартона, необходимо проверить, насколько прочно провода зажаты в клеммах.
3. Обратите внимание, чтобы электрическая проводка не собралась на дне подрозетника. Лучше, если их углубить под дно приспособления.
4. Монтаж выключателя проводится точно так же, как установка самой розетки. Единственное отличие – это сама конструкция выключателя, плюс подводка фазного провода. Если к розетке подходят фаза и ноль, то к выключателю только фаза.

Для тех, кто не совсем понял, как провести монтаж розетки, предлагаем посмотреть видео – установка розетки в гипсокартон. Если и после этого у вас появились вопросы, мы готовы обсудить все это. Наши специалисты с удовольствием ответят на них.

Автор статьи

37 лет

мастер отделочных работ. Опыт работы 10 лет

Поделись статьей с друзьями:

Как установить подрозетник в гипсокартон своими руками

Перед тем как установить подрозетник в гипсокартон, необходимо выяснить, каким образом производятся не только основные, но и подготовительные работы, а также как правильно осуществлять монтаж своими руками, и на что важно обращать внимание при этом.

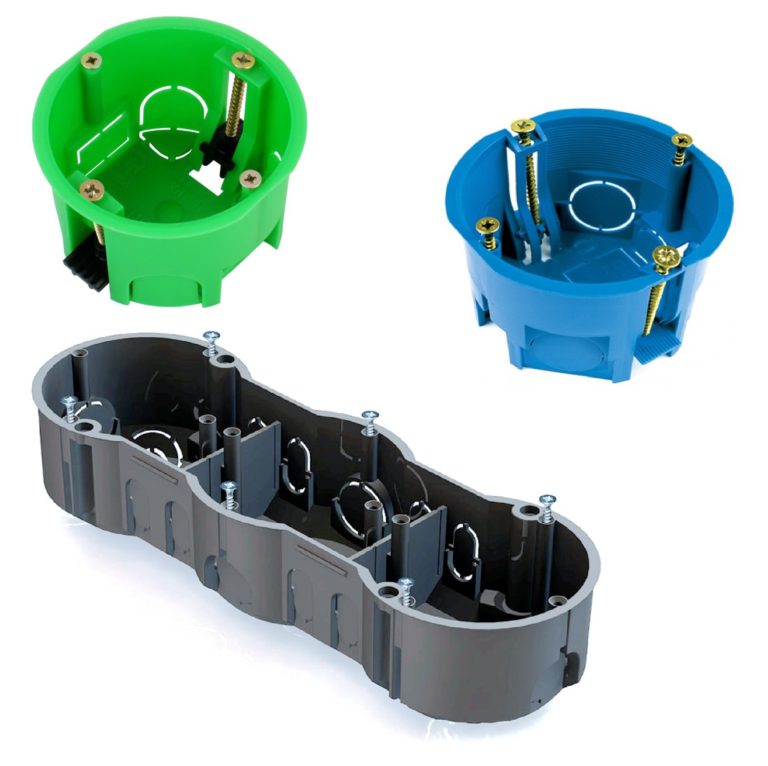

Размеры подрозетников

При возведении гипсокартонных конструкций с дальнейшей их эксплуатацией в качестве рабочих стен, на которых будут присутствовать дополнительные компоненты, одной из наиболее простых работ является установка розетки. Для качественного выполнения данного процесса важно предварительно правильно подобрать размер подрозетника. В основном изделия обладают одинаковыми размерами, но бывают и некоторые отличия.

Наиболее популярным решением являются коробки 68х45, которые отлично подходят под все обычные розетки. При наличии новых стен со значительной глубиной можно подобрать более глубокий подрозетник, поскольку процесс фиксации данных коробок осуществляется достаточно легко, если в ходе работ сверление производится посредством коронки подходящего диаметра.

Если есть потребность в монтаже нескольких розеток, а не одной, то следует приобрести двойной подрозетник.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию.

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку. По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности.

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий.

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

1. В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
2. Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Разметка стен перед установкой подрозетников

Перед тем как произвести проделывание отверстия в гипсокартоне и выяснить, где оно конкретно должно быть и очертить требуемую область, нужно подумать о его целевом предназначении. В основном все зависит от личного удобства.

В соответствии с общепринятыми европейскими стандартами дистанция между розеткой и полом должна достигать 30 см, а выключатель необходимо устанавливать на высоте в 90 см, при этом от середины прибора до границы дверного проема должно быть оставлено 18 см, не считая наличников и самого короба.

Данные нормы достаточно удобные не только конкретно при проведении монтажных работ в гипсокартоне, но и в быту иногда возникают случаи, что требуют индивидуального подхода:

• На кухне часто происходит установка над поверхностью столешницы. В основном их высота достигает 1,2 м.
• Если в гостиной расположен аквариум или персональный компьютер, то розетку лучше всего монтировать выше, чем 30 см от поверхности напольного покрытия, благодаря чему удастся избежать болтающихся под ногами кабелей.
• В ванной комнате обычно осуществляется устанавливание двойных розеток в гипсокартон на высоте 1 м, что удобно для стиральной машины и иной бытовой техники.

Саму же разметку под подрозетник необходимо выполнять следующим образом:

1. Первым делом нужно наметить горизонтальную полосу на требуемой высоте от уровня пола. Для этого нужно воспользоваться рулеткой и простым карандашом, а далее необходимо выяснить место установки подрозетников, учитывая при этом симметрическое размещение конструкции по отношению ко всем участкам стены.
2. Если следует произвести установку лишь одного элемента, то в подходящем месте на оптимальной высоте требуется отметить на стене точку, которая станет центром для будущей розетки или выключателя, где будет произведен монтаж коробки.

Обратите внимание! Если совершается монтаж нескольких коробок, то от середины первой нужно сделать отступ в 71 мм и разметить центр второго подрозетника и последующих через одинаковое расстояние, которое должно быть максимально точно соблюдено. В ином случае в дальнейшем могут появиться трудности с монтажом накладной рамки, поскольку конструкция может не поместиться или после ее установки останутся щели.

Помимо этого следует брать во внимание расположение металлических профилей, что являются для гипсокартонных листов опорой, а иначе во время проделывания отверстий есть вероятность их повреждения, ввиду чего перегородка станет менее устойчивой.

После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок. Далее можно начинать делать отверстия.

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Установка одинарного подрозетника

При качественно выполненном предыдущем этапе осуществить монтаж изделия в гипсокартон удастся совершить быстро и без каких-либо сложностей, произведя ряд действий в следующей последовательности:

1. В проделанное отверстие необходимо вывести электрическую проводку и поместить подрозетник на подготовленное для него место.
2. Дальше требуется произвести выкручивание специальных креплений для крепления розеточной рамки.
3. На следующем этапе нужно осуществить вкручивание винтов до тех пор, пока они не обеспечат неподвижное состояние устанавливаемого изделия.
4. Затем следует произвести монтаж рамки в подрозетник в специальные зажимы, и выполнить закрепление шурупов.
5. Помимо этого необходимо также произвести тщательное закручивание провода, что фиксирует лапки на фурнитуре. Завинчивание нужно осуществлять до окончательной неподвижности.

В итоге подрозетник готов к дальнейшему монтажу розетки.

Монтаж двойного подрозетника

Процесс установки имеет незначительные отличия от предыдущего варианта. Единственной отличительной особенностью является проделывание дополнительного отверстия, в каждое из которых необходимо осуществить выведение по кабелю, что в дальнейшем будут присоединены к розеткам.

Помимо этого перед его монтажом в ходе разметки нужно соблюдать ранее описанную дистанцию (71 мм) между центрами проделываемых окружностей.

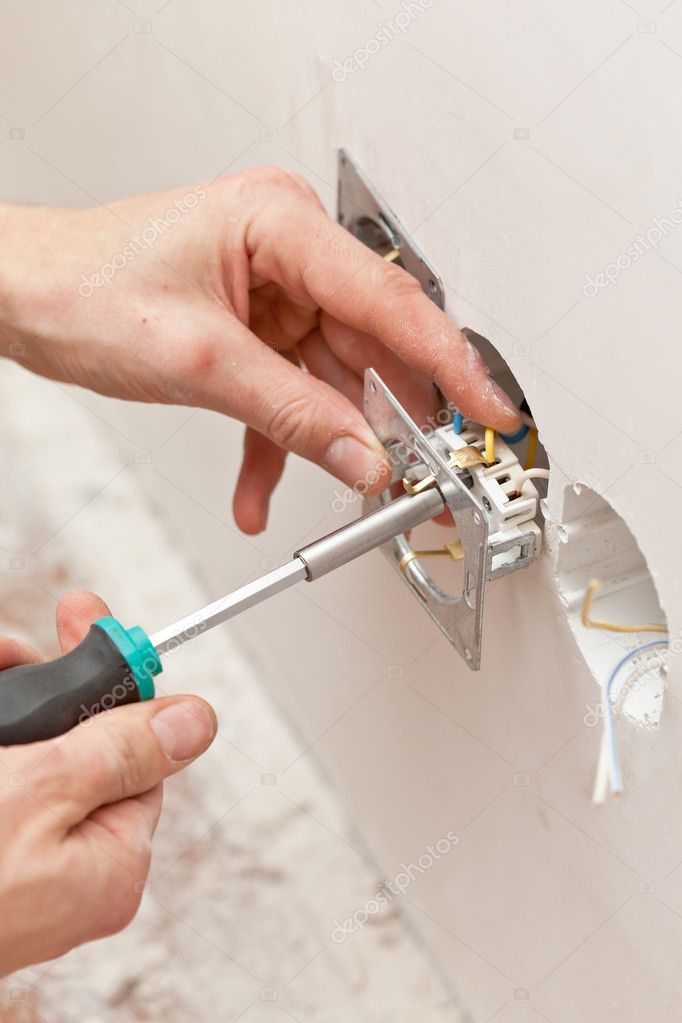

Установка розетки в подрозетник

Для ее правильного монтажа после предыдущего этапа необходимо осуществлять следующее:

• Нужно произвести укорачивание торчащего провода до 7 см, которого обычно вполне достаточно для подсоединения.
• Устанавливаемые розетки должны быть для гипсокартона. Приобретать иные не следует, поскольку они не подойдут. Лучше всего отдавать предпочтение изделиям из пластика, которые намного безопаснее и имеют более доступную стоимость.
• Рекомендуется осуществлять заземление конструкции. Благодаря этому удастся избежать удара током. В этом случае нужно желтый провод присоединить к клеме заземления, встроенного в розетках. Оставшиеся кабели являются нулем и фазой.

Далее требуется присоединить все проводы и прикрутить розетку к подрозетнику. По окончании нужно совершить монтаж ее наружной рамки.

Узнав как установить подрозетник в гипсокартон, удастся не только произвести быстро все работы своими руками, но и качественно, избежав возможных ошибок при креплении, а также выборе изделия.

Видео:

Вас может заинтересовать:

Установка розетки в гипсокартон: инструкция. Установка подрозетников

Обшивка стен листами гипсокартона – один из самых популярных способов отделки. Он скрывает все неровности основных перегородок и служит отличной основой для последующих монтажных работ. Например, установка розетки в гипсокартон не составит никаких сложностей даже для начинающих электриков.

Инструменты и материалы

Для работы вам потребуются:

• Дрель для проделывания отверстия в гипсокартоне, с соответствующей фрезой. Стандартным размером подрозетника является размер 68 мм, а значит, таким же должен быть диаметр фрезы.
• Две отвертки – фигурная, для непосредственно установки розетки, и индикаторная, чтобы проверить уровень напряжения.
• Строительный маркер, для точной разметки.
• Уровень.
• Нож и сверло, если дрели с фрезой под рукой не оказалось.

Начало работ

Перед тем как приступить к установке розеток и выключателей в гипсокартон, внимательно рассмотрите схему электропроводки. Благодаря ей, вы сразу увидите, где нужно проделать отверстия. В центре поставьте отметку маркером, чтобы впоследствии было легче сверлить.

Если предполагается установить не одну, а целый блок розеток, придется штробить гипсокартон в нескольких местах в ряд. Главное — воспользоваться строительным уровнем, чтобы все розетки располагались на одной высоте от пола. На какой именно – ГОСТ к этому строгих норм не предъявляет, но есть определенные стандарты.

На какой высоте располагаются розетки?

Перед тем как выбрать место и приступить к установке коробок под розетки в гипсокартон, нужно подумать над их целевым назначением. Многое зависит и от вашего собственного удобства.

Согласно общепринятым европейским стандартам, расстояние от розетки до пола составляет 30 см, а выключатель должен располагаться на высоте 90 см. При этом от центра выключателя до края дверного проема остается 18 см, без учета наличника и самой коробки.

Эти стандарты очень удобны именно для монтажа в гипсокартоне. Однако встречаются различные бытовые ситуации, требующие индивидуального подхода.

• На кухне розетки часто размещают над поверхностью столешницы. Их высота, как правило, соответствует 1,2 м.
• Если у вас в гостиной стоит ПК или аквариум, розетку имеет смысл установить на высоту гораздо выше чем 30 см от пола, чтобы избавиться от путающихся под ногами проводов.
• В ванной комнате установка двойных розеток в гипсокартон – под стиральную машину и другую бытовую технику – производится на высоте 1 метра.

После того как разметка закончена, фреза устанавливается в центре нанесенной маркером отметки, затем можно начинать сверлить гипсокартон. Если все делать аккуратно, с задачей без труда справится даже начинающий мастер.

Как проделать отверстие без фрезы?

В любительской электрике применяются и другие инструменты. Например, можно обрисовать контур подрозетника, затем просверлить его сверлом и вырезать ножом. Однако минус этого способа – неровные края будущего отверстия, которые осложнят установку розетки в гипсокартон.

К тому же сама гипсокартонная плита – материал хрупкий, который может легко сломаться при неосторожном нажатии. Поэтому все же рекомендуется использовать специальную фрезу диаметром 68 мм. Такая же фреза (коронка) применяется в электромонтажных работах при установке точечных светильников.

А если монтаж гипсокартона уже завершен?

Если монтажные работы осуществляли наемные строители, то наверняка они эстетично завершили установку гипсокартонных плит, выведя провода в небольшое отверстие. В этом случае просверлить место под розетку тоже реально.

Торчащий из отверстия провод нужно отогнуть максимально вверх и аккуратно, чтобы не задеть изоляцию, прямо под ним просверлить отверстие для установки подрозетника. Если вас смущают торчащие провода, не волнуйтесь: впоследствии декоративная рамка закроет не только само отверстие, но и примерно 1 см стены по его диаметру.

Другой вариант – протолкнуть провода внутрь стены и затем, с помощью дрели во специальной коронкой проделать в месте его выхода отверстие. При этом важно следить, чтобы фреза не перерезала провод, провалившись внутрь.

Установка подрозетников

Закрепить подрозетник в проделанном в гипсокартоне отверстии не составит труда. На его корпусе находятся крепления как для самой розетки, так и для коробки на стене. В первую очередь нужно вывести провода из штробы и вырезать для них отверстия в пластиковом подрозетнике. Затем он устанавливается в гипсокартон и фиксируется с помощью винтов. Дополнительную степень фиксации обеспечат специальные прижимные лапки.

Высота стандартного подрозетника составляет 4,5 см, а значит, такой же должен быть размер пустоты между гипсокартоном и несущей стеной. Если зазор в результате монтажа плиты получился меньше, придется воспользоваться перфоратором для проделывания небольшой выемки в бетоне. В любом случае все следует рассчитать до этапа установки и предусмотреть возможные неудобства.

Электромонтажные работы

Когда установка подрозетников завершена, можно переходить к подключению электропроводов. Не забудьте предварительно найти вводный щиток и отключить подачу энергии. А также, воспользовавшись индикаторной отверткой, проверить напряжение проводов.

Как подключить розетку:

1. Сперва нужно ее разобрать и снять все пластиковые детали.
2. Затем выкрутить винты клеммной части. В них вы и будете вставлять соответствующие провода.
3. Если установка коробок под розетки в гипсокартон на предыдущем этапе прошла успешна, в них не составит труда вставить и саму розетку. Крепится она специальными «лапками».

Для установки розетки в гипсокартон необходимо подключить к соответствующим клеммам:

• Синий провод (ноль, обозначается символом N).
• Коричневый провод (фаза, обозначается символом L).
• Желто-зеленый провод (заземление, обозначается символами PE).

Во избежание последующего ослабления контактов и короткого замыкания постарайтесь затянуть жилы как следует.

Заключительный этап работ

После подключения проводов производится монтаж самой розетки и закрепление ее оставшимися винтами. Таким же путем осуществляется установка блока розеток в гипсокартон, в предварительно проделанные отверстия. Когда электромонтажные работы завершены, останется лишь надеть пластиковую рамку и установить декоративное крепление.

Советы специалистов

• Монтаж электропроводки лучше осуществить задолго до обшивки стен гипсокартонными панелями.
• Перед началом электромонтажных работ собирается каркас из металлического профиля, который нужно будет закрепить на несущей поверхности.
• Для защиты проводов, идущих к выключателям, используется металлическая гофротруба.
• Для подводки тока к электророзеткам применяют трехжильный кабель в двойной изоляционной обмотке.
• Закрепление кабелей на каркасе внутри гипсокартонной стены придаст конструкции повышенную надежность. Для этого используются отрезки медного провода.

Как видите, установка розетки в гипсокартон – процесс несложный и вполне осуществимый в домашних условиях. Если есть желание приобрести опыт в электромонтажных работах и сэкономить на вызове специалиста, вы вполне можете воспользоваться данными рекомендациями.

Как установить розетки в гипсокартон

Гипсокартон — строительный материал, набирающий популярность, поэтому многие строители сталкиваются с вопросом, как сделать розетки в гипсокартоне. Никаких специальных инструментов для этого нет, они есть у каждого master. Главное — просто выполнить последовательность операций.

Содержимое

• Отверстия розетки
• Монтажная розетка
• Монтаж розетки на подрозетнике
• Правила розетки для гипсокартона

Отверстия розетки

В начале работы необходимо определить инструменты, которые понадобятся в процессе , их немного:

1. розетка.
2. ящик.
3. отвертка.
4. Дрель.
5. нож канцелярский.

сзади по гипсокартону уже должна пройти проводка. Снаружи провод не должно быть видно, поэтому нужно помнить, что на некотором расстоянии от пола и по бокам относительно концы проводов, и в этом месте очертить отверстие карандашом. При этом учтите, что гипсокартон крепится к металлическим стойкам и что их там нет, необходимо, чтобы стена держала сильный магнит.Расстояние между отверстиями

следует проводить с учетом того, что провода под розеткой еще согнуты и заглажены. Теперь нужно закрепить уровень стены из гипсокартона по горизонтали и где в дальнейшем будет проходить розетка ровной карандашной линией. поставить уровень вертикально и сделать крест. Пересечение линий является центральной точкой.

проделывает отверстие в гипсокартоне для розетки с помощью дрели, нужно использовать специальную коронку из дерева. Возможно в принципе использование и обычного сверла, но тогда придется просверлить по кругу много отверстий рядом, и затем рукой аккуратно сожмите круг. Но специалисты все же не советуют применять этот примитивный метод, иначе края не будут гладкими, если не хрупкий материал при сверлении может сломаться. Диаметр эскутчона — 68 мм, то в гипсокартоне необходимо проделать отверстие такого же размера.

Если вы все-таки натолкнетесь на металлический профиль, то аккуратно отрезать вам мешает часть ножниц по металлу, что в этом месте не мешает подрозетнику стоять прямо.
Существуют некоторые стандарты размещения розеток:

1. центр розетки должен быть на высоте 30 см от пола.
2. Розетка в ванной должна быть на метр выше стиральной машины.
3. Розетка на кухню находится на расстоянии 1,20 м от стола.

Эти размеры могут меняться в зависимости от пожеланий хозяина дома.

Монтажная накладка

Все корпуса, несмотря на то, что некоторые компании их производят, имеют один и тот же принцип крепления в гипсокартон — лапы. В накладке для гипсокартона их не два, как бетон, а четыре. Одна пара снаружи и фиксатор. рама розетки.Как смонтировать подрозетник
в гипсокартон:

• Вырезать подрозетник отверстие под провод. Правильно будет сделать так, чтобы провод уходил обратно в подрозетник, так будет проще монтировать розетку.
• Вставьте провод в отверстие Escutcheo

Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому установка не потребовала особого труда ловить проволоку через стены.Так что я знал, что все это можно сделать в рамках относительно детерминированного количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила. Я начал с небольшого отверстия, чтобы убедиться, что там, где я хочу, есть пустота. гнездо, чтобы пойти, а также нащупать точное местоположение шпильки, прежде чем я ее разрежу намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить прямо в гипсокартон, она Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в древесина для хорошей меры.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал часть контура слева — вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют откидные крылья на концах для удержания розетки прямо в гипсокартоне. Крыло разворачивается при повороте винта, к которому оно прикреплено. по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой. крыло и более крупные фланцы на обоих концах распределительной коробки.Это изящная система, хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке просто к краям гипсокартона вот так.

Откидное крыло

Положение крыла при вставке

Положение крыла после установки

Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия. На самом деле, я обычно предпочитаю делать немного меньше контура. Достаточно легко увеличить дырку потом, но сделать ее меньше невозможно.И шаблон почти такого размера крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям, затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом хотя бы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пришло время установить розетку, расширив отверстие, чтобы учесть все неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда, и согнул металл так, чтобы я мог прикрутить эту сторону прямо к шпильке.

И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны. чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем то, что было в шаблоне предложил бы.

Подключение к существующей розетке

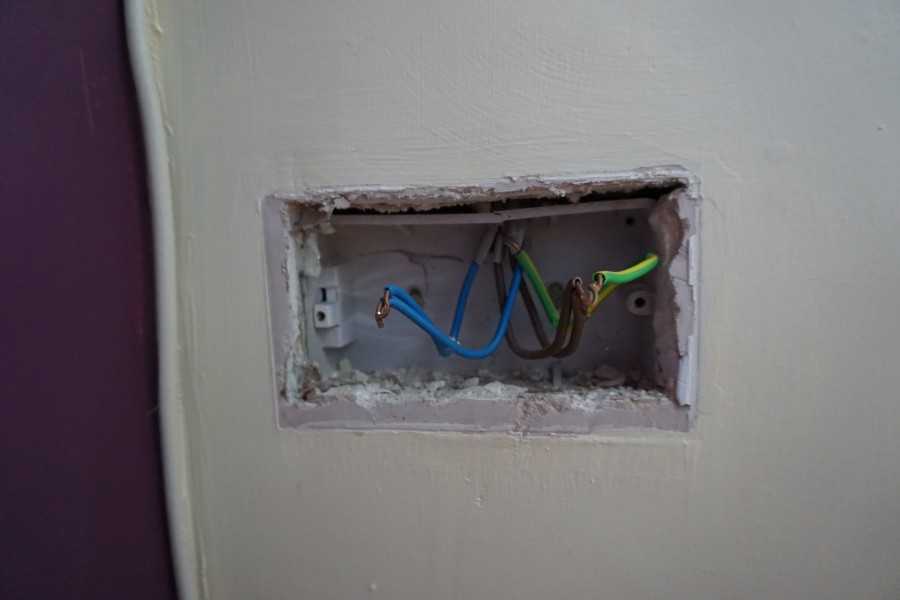

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите довольно неожиданное напоминание об этом, когда вы берете розетку за клеммы (говоря из опыт, правда не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, так как он не разделенная розетка, но к ней подключены два кабеля, один питающий, другой переходя к следующему сокету.Они использовали розетку для соедините провода вместе — это может соответствовать или не соответствовать существующим электрическим коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия в металлическом ящике уже были полные. Я мог бы попробовать протянуть второй провод в одно из отверстий, но это это некрасиво и, вероятно, также является нарушением электрических правил.

Вот и решил попробовать пропустить провод за розетку, поймать его через отверстие на дне хирургических щипцов и втяните его. Хирургические щипцы подходят для такого рода работы, потому что они узкие, с достаточно близко расположенными петлями вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов каждый.

Чтобы было легче ловить провод, снял внешнюю изоляцию конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию. с самого конца проводов. Щипцы были недостаточно сильны, чтобы ввести одну проволоку в отверстие за раз.

Вставив провода, я использовал плоскогубцы, чтобы протянуть их дальше. в розетку настолько глубоко, чтобы основная изоляционная оболочка розетка.

Следующим шагом было возвращение ограничителя натяжения на нижнюю часть гнезда, хотя Я забыл сфотографировать этот шаг.

на всякий случай решил подключить нулевые провода все с одной проволочной гайкой. С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех или более проводов винтовые клеммы работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать латунную втулку плоскогубцами, затягивая установочный винт, просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковую крышку.

Для горячего (не нейтрального) провода я оставил его в розетке, поэтому у меня было только три провода, чтобы бороться, и использовал обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе парой квадратных плоскогубцы перед закручиванием проволочной гайки .

Установив и закрепив провод, подключенный к нижнему разъему, пришло время подавать провод через переделку гнезда, а потом воткнуть переделать гнездо обратно в отверстие и ввинтить.

Большим преимуществом переделанных розеток является способ подачи в них проволоки. сзади, что позволяет вставить розетку в отверстие в стене с проводами уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог вкрутить гнездо. прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки чтобы продеть даже шуруп для гипсокартона.

И с проводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем «decora». крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы. переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы освободите место для шурупов. Вот я немного открываю пространство отверткой. Другой подход — обжать фланец немного уже в том месте, где идет винт. с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленная к стене. Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит противопоставление фантазии новый HDTV и кроличьи уши. Планирует установить полку для DVD плеера. чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:

Еще Проекты по благоустройству дома на моем Деревообработка сайт

Как повесить гипсокартон: укладывать гипсокартон легко и плавно

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

Флип или флоп

В прямом эфире

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Самодельные особняки

В прямом эфире

Самодельные особняки

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Самодельные особняки

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Дом моей лотереи мечты

В прямом эфире

Самодельные особняки

Изоляционные панели для транспортных контейнеров

Кодекс противопожарной защиты гипсокартона и альтернативы

Важно: Панели InSoFast производятся с использованием огнестойкой пены и классифицируются как изоляция из жесткого пенопласта. Они относятся к тому же классу, что и изоляционные плиты розового, синего и желтого цветов, которые согласно нормам должны быть покрыты гипсокартоном толщиной ½ дюйма или любым другим утвержденным 15-минутным тепловым барьером (IBC 2603.4). Если вы выбираете альтернативу гипсокартону, важно проконсультироваться у местного представителя строительных норм и правил, чтобы убедиться, что он соответствует вашим местным требованиям.

Закрепление гипсокартона возле внутренних углов

1. 1. Обрежьте панели InSoFast UX примерно на ¼ дюйма меньше, чем необходимо, чтобы панели не прилегали к углу.Оставление этого зазора снижает нагрузку на панели при выталкивании.
   2. Убедитесь, что угол имеет твердую основу , нанеся полоску клея вдоль панели (пенопласта или шпильки) в пределах 2 дюймов от ее края.
   3. Непосредственно перед приклеиванием гипсокартона нанесите полоску клея на пенопласт возле угла. Гипсокартон приклеивается к пене, а пена — к бетону, что устраняет необходимость в установке стойки в углу. Рекомендуется использовать PL Premium 3X, потому что он нелетуч и не тает через пену.Для получения информации см. Установка> Клеи.
   4. В качестве альтернативы : вы можете прикрепить гипсокартон, вкрутив его в металлический уголок (2 «x 2», лист толщиной 25 г). Приклейте металлический уголок к панелям InSoFast, нанеся полоску клея примерно на 1 дюйм с каждой стороны угла.

Закрепление гипсокартона возле внешних углов

1. 1. Используйте металлический угловой уголок (3 «x 3», лист толщиной 25 г), чтобы обернуть внешние углы.Обычно доступен в отделке кровли / кровли в магазинах товаров для дома или в магазинах гипсокартона.
   2. Нанесите полоски клея на обратную сторону металлического уголка и прижмите его к углу. При необходимости зафиксируйте угол с помощью изоленты.
   3. Повесьте гипсокартон, ввернув универсальные шурупы для гипсокартона в стойки InSoFast и в угловой уголок из листового металла. Установите второй металлический угловой уголок поверх гипсокартона с помощью универсальных шурупов для гипсокартона.

Существует множество видов отделки, которые разработаны или могут быть применены к панелям InSoFast.Ниже приводится краткий список ссылок на отделочные материалы и инструкции по применению.

Нанесите полоску клея примерно на 1 дюйм с каждой стороны угла. Вдавите угол листового металла размером 2 x 2 дюйма — 25 г в клей. Прикрепите гипсокартон, вкручивая его в металлический уголок. Прикрепите гипсокартон к перекрестной стойке. ввинчивание в металлический уголок уголок.

Стенки или перегородки

Перегородки могут быть приклеены или механически (привинчены) к стойке панели InSoFast.

4 шага по установке процессора (Intel + AMD Photo Guide)

На главную> Сборка ПК> Установка процессора

4-шаговое руководство для начинающих по безопасной установке процессора Intel или AMD (и фотографии)

Последнее обновление: 21 апреля 2020 г.

Научиться устанавливать ЦП на материнскую плату несложно, но есть несколько советов, которые необходимо знать до и во время установки ЦП, чтобы обеспечить правильную установку и безопасность процессора и избежать чего-либо повреждения. Процессоры хрупкие, поэтому вам захочется не торопиться с этой частью, чтобы убедиться, что вы все делаете правильно.

Эти шаги по установке процессора являются частью нашего основного руководства по сборке ПК. Обратитесь к этому руководству, если вам нужно изучить шаги до и после установки процессора (например, подготовка материнской платы).

В этом пошаговом руководстве по установке ЦП объясняется и показано, как установить ЦП Intel и как установить ЦП AMD (в частности, с использованием разъема Intel LGA1151 и разъема AMD AM4).Шаги очень похожи для установки процессоров Intel и AMD, но есть несколько небольших отличий, которые мы рассмотрим.

Напоминание о безопасности ЦП

Перед тем, как приступить к шагам по установке ЦП, приведенным ниже, помните о следующих мерах безопасности:

— Всегда обращайтесь с ЦП с большой осторожностью.

— Держите ЦП только за края / стороны (не касайтесь дна или верха).

— Храните процессор в антистатической защитной сумке, в которой он был, до того момента, пока вы не будете готовы его установить. Не оставляйте его на открытом воздухе.

Наконец, прежде чем мы перейдем непосредственно к этапам установки ЦП, вы заметите, что фотографии, используемые в этом руководстве по установке ЦП, показывают, как установить ЦП на материнскую плату вне корпуса. Но не волнуйтесь, если вы устанавливаете процессор внутри корпуса (когда ваша материнская плата уже внутри), это тот же процесс.

См. Также: Как выбрать ЦП (с объяснением функций)

Шаг 1. Найдите сокет ЦП

Ага, мы не шутили, когда сказали, что главная цель наших руководств и учебных пособий — гарантировать, что ни один новичок никогда не останется позади.Мы стараемся сделать вещи настолько простыми, насколько это возможно.

Итак, сначала найдите сокет ЦП на материнской плате. Вы не можете его пропустить — ищите большое квадратное гнездо где-то посередине материнской платы, рядом с которым есть небольшой металлический рычаг.

Именно здесь ваш верный новый процессор будет счастливо проживать следующие несколько лет (что ж, надеюсь). Сокеты Intel и AMD выглядят немного по-разному, как вы увидите ниже, но они находятся в одном месте.

Шаг 2: Откройте сокет ЦП

Чтобы открыть разъем ЦП на материнской плате, сначала нужно поднять фиксирующий рычаг (небольшой металлический рычаг сбоку от разъема).Разблокируйте удерживающий рычаг, потянув его вправо (от гнезда), чтобы его можно было поднять. Поднимите руку до упора и откройте крышку гнезда. Только сокеты процессоров Intel имеют крышки — сокеты AMD нет.

Открытие сокета процессора Intel: потяните фиксирующий рычаг вправо и затем поднимите его. Затем откройте крышку гнезда.

Для установки процессоров AMD (сокет AM4) у вас также есть небольшой фиксатор, который можно поднимать в сторону, а затем вверх, но нет крышки разъема, которую можно было бы открыть.Вместо этого, когда вы поднимаете удерживающий рычаг до угла 90 градусов, он автоматически открывает середину гнезда, обнажая середину.

В отличие от сокетов Intel, сокеты AMD не имеют крышек. Если вам интересно, это связано с тем, что процессоры Intel имеют фактические контактные контакты на материнской плате, тогда как процессоры AMD имеют контактные контакты на самом процессоре.

Открытие разъема процессора AMD: поднимите рычаг на 90 градусов, чтобы середина разъема слегка открывалась.

Шаг 3. Совместите стрелку и опустите ЦП в разъем

Прежде чем брать в руки процессор, сначала внимательно посмотрите на разъем процессора и найдите маленькую отметку / значок в нижнем левом углу.Это указывает на способ установки вашего ЦП, поскольку в этом углу будет стрелка на самом ЦП:

На сокетах Intel (слева) и AMD (справа) слева внизу есть метка.

Прежде чем брать процессор, заземлите себя, прикоснувшись к металлической части корпуса или к другому металлическому предмету (если вы не используете антистатическое оборудование, например браслет или коврик). Также стоит еще раз упомянуть, что вы никогда не должны касаться нижней части процессора. Не прикасайтесь к верхней части процессора, так как именно здесь будет термопаста кулера вашего процессора, поэтому вы хотите, чтобы поверхность была как можно более чистой).

Есть только одно правильное положение для установки процессора Intel или AMD в разъем — поместите его так, чтобы стрелка на процессоре совпадала с отметкой в ​​нижнем левом углу разъема (как показано на рисунке выше). Вы не хотите, чтобы процессор случайно опустился неправильно, так как вы рискуете повредить / погнуть штифты, поэтому, прежде чем опускать его, убедитесь, что вы знаете о стрелке и о том, как его установить.

Будьте очень осторожны, чтобы не уронить ЦП, и медленно и осторожно опустите его в разъем как можно глубже, не отпуская.Когда процессор полностью вставлен в разъем, вы можете очень, очень осторожно отпустить его, и он естественным образом встанет на место. ЗАПРЕЩАЕТСЯ прилагать силу и не толкать процессор внутрь — если вы опускаете его правильно, он легко встанет на место. Чтобы убедиться, что он полностью установлен, ОЧЕНЬ осторожно попробуйте немного сдвинуть его влево или вправо. Если он еще не был установлен должным образом, он аккуратно встанет на место, когда вы это сделаете.

Совместите стрелку на ЦП с меткой на сокете и очень осторожно опустите в ЦП

Шаг 4. Заблокируйте разъем процессора

Теперь вам нужно заблокировать сокет процессора.При установке процессора Intel опустите крышку разъема, затем опустите удерживающий рычаг (маленький рычаг) и закрепите его обратно в крючок. После этого крышка сокета ЦП должна автоматически сняться (храните ее в коробке на случай, если она вам понадобится в будущем). При установке ЦП AMD, чтобы заблокировать гнездо, просто опустите удерживающий рычаг вниз и зафиксируйте его на месте.

Вот и все, установка процессора завершена и очищена от пыли! Очень просто сделать, и трудно облажаться, если вы просто не торопитесь и заранее понимаете каждый шаг, прежде чем делать это на самом деле.Теперь, когда мозг вашей новой машины на месте, пришло время держать этого маленького парня в прохладе и тишине, установив радиатор и вентилятор (кулер процессора).

Далее: Как установить кулер процессора

Верните удерживающий рычаг на место

Застряли при планировании сборки нового ПК?

Не пропустите наше последнее подробное руководство по сборке игрового ПК на 2021 год и не стесняйтесь обращаться за помощью в комментариях, если вам нужна помощь в выборе правильных деталей для ваших конкретных желаний и потребностей.

Установка клиновых розеток — ООО «Юнироп»

Концевые заделки с клиновыми головками наиболее популярны среди башенных и мобильных кранов, хотя они не обладают таким высоким показателем прочности, как обжимные муфты, обжимные муфты или гнезда для спелтера. В зависимости от конструкции и типа каната их КПД составляет от 75% до 80%. За более подробной информацией обращайтесь к производителю клиновой втулки. Установка каната Python® в клиновые гнезда аналогична установке каната из 6 или 8 прядей. Вот краткое описание того, что можно и нельзя: Всегда проверяйте патрон, клин и штифт перед установкой. Для канатов среднего размера используйте раструб следующего большего размера (например, используйте гнездо 3/4 ″ для троса диаметром 18 мм) Совместите токоведущий конец троса с центральной линией штифта. Используйте молоток, чтобы вставить клин и трос как можно глубже в гнездо. Приложите первую нагрузку, чтобы полностью вставить клин и трос в гнездо. Убедитесь, что конец троса приварен и / или правильно зажат, прежде чем вставлять трос в гнездо. Несоблюдение этого может привести к проскальзыванию сердечника и / или ослаблению прядей, что может серьезно повредить веревку.

Длина хвоста должна составлять минимум 6 диаметров каната, но НЕ МЕНЕЕ 6 дюймов. Зафиксируйте тупиковый участок троса. Несколько допустимых методов доступны и проиллюстрированы на этой странице. ЗАПРЕЩАЕТСЯ ЗАЖИМАТЬ И НЕ ЗАЖИМАТЬ МЕРТВЫЙ КОНЕЦ ВЕРЕВКИ ДО ПОДВОДНОГО КОНЦА. Во время использования не задевайте тупиковую секцию какими-либо другими элементами такелажа (так называемая двухблокировка). При использовании с 34 × 7 и всеми невращающимися типами Python прикрепите хомут для шланга прибл. На 3-5 футов выше гнезда ПОДВИЖНОЙ КОНЕЦ троса ПЕРЕД ПРИСОЕДИНЕНИЕМ ГНЕЗДА . Зажим предотвратит ослабление внешних прядей, которое могло произойти во время установки, от перемещения по всей длине каната.В этом случае вам придется немного укоротить веревку, но вы сократите поврежденную зону до очень короткого участка веревки.

Осторожно

Никогда не используйте клин другого производителя, кроме розетки. Используйте только оригинальные запчасти.

.
