Что такое источник стабильного тока и принцип его работы

Источник стабильного тока (ИСТ) — это электронное устройство, которое обеспечивает постоянный ток в нагрузке независимо от изменений сопротивления нагрузки или напряжения питания. Основной принцип работы ИСТ заключается в использовании большого внутреннего сопротивления по сравнению с сопротивлением нагрузки.

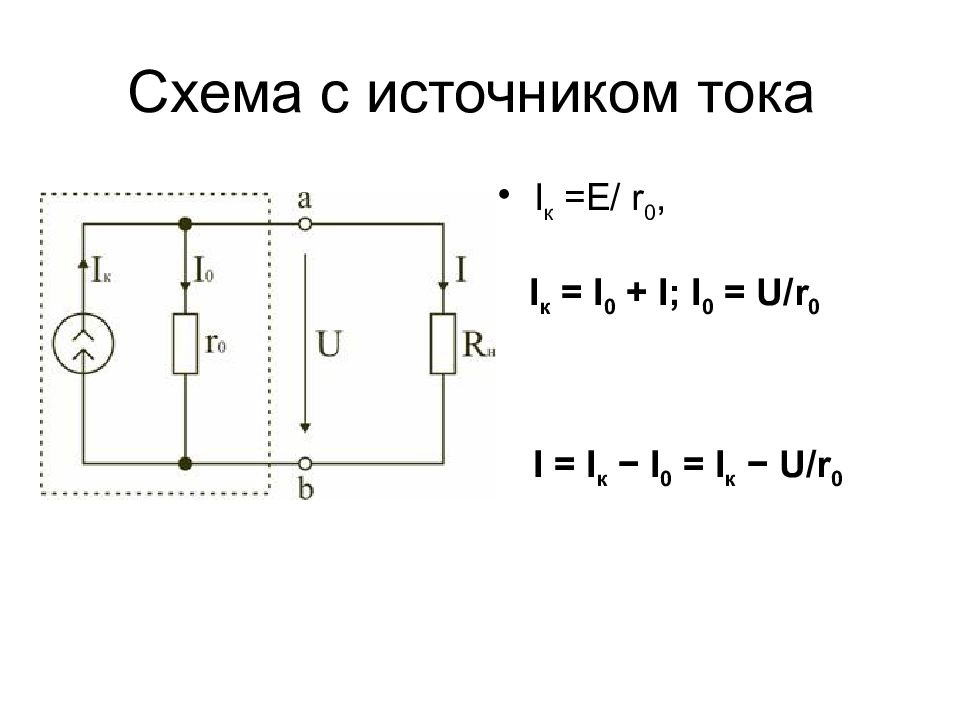

Как работает источник стабильного тока? Рассмотрим простейшую схему:

Имеется источник напряжения и последовательно подключенный к нему резистор большого номинала
К выходу схемы подключается нагрузка
Ток в цепи определяется в основном большим резистором и мало зависит от сопротивления нагрузки

Таким образом, даже при изменении сопротивления нагрузки, ток через нее остается практически постоянным. Это и есть базовый принцип работы ИСТ.

Основные типы схем источников стабильного тока

Существует несколько основных типов схем для построения источников стабильного тока:

Простейшая схема на резисторе

Это базовая схема, состоящая из источника напряжения и последовательно включенного резистора большого номинала. Обеспечивает приемлемую стабилизацию тока только при небольших изменениях нагрузки.

Схема на биполярном транзисторе

Использует свойство биполярного транзистора поддерживать постоянный ток коллектора при фиксированном токе базы. Обеспечивает лучшую стабилизацию по сравнению с резистивной схемой.

Схема Видлара

Усовершенствованная схема на биполярных транзисторах, обеспечивающая высокую стабильность тока. Содержит дополнительный эмиттерный резистор для улучшения характеристик.

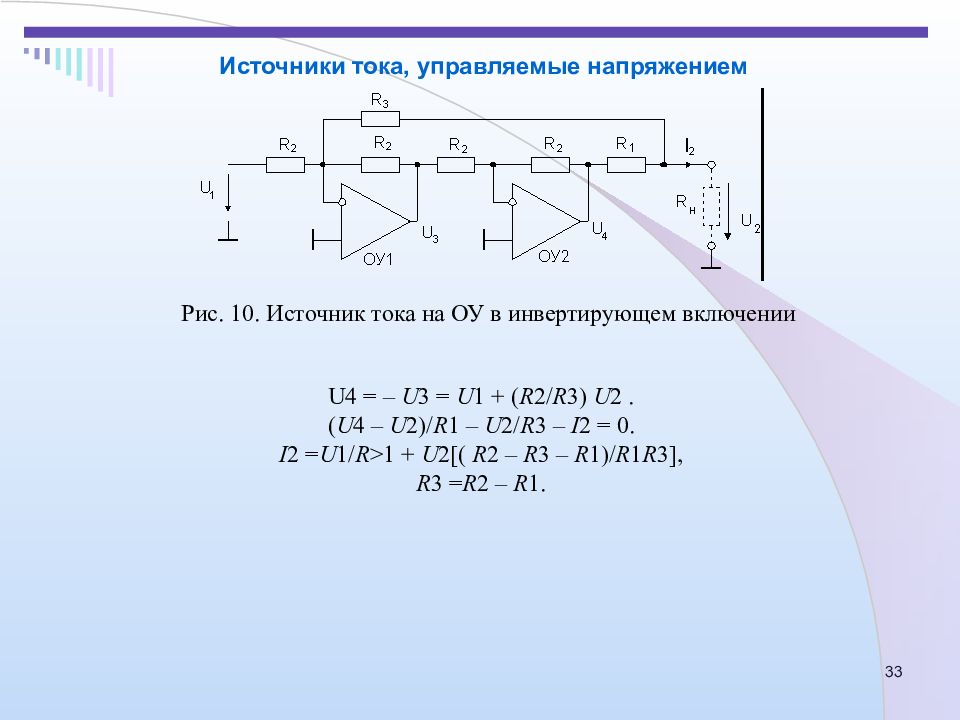

Схемы на операционных усилителях

Используют отрицательную обратную связь для поддержания постоянного тока. Обеспечивают очень высокую стабильность и точность задания тока.

Практическое применение источников стабильного тока

Источники стабильного тока находят широкое применение в различных областях электроники:

В схемах смещения активных элементов (транзисторов, ламп)
Для питания светодиодов и других полупроводниковых приборов
В измерительной технике
В схемах заряда аккумуляторов
В аудиотехнике для построения высококачественных усилителей

Использование ИСТ позволяет обеспечить стабильный режим работы элементов схемы независимо от внешних факторов.

Сравнение источников стабильного тока и напряжения

В чем основное отличие источника стабильного тока от источника стабильного напряжения?

Источник стабильного напряжения поддерживает постоянное выходное напряжение при изменении тока нагрузки
Источник стабильного тока поддерживает постоянный выходной ток при изменении напряжения на нагрузке

Выбор типа источника зависит от конкретной задачи. Например, для питания микросхем используются источники стабильного напряжения, а для питания светодиодов — источники стабильного тока.

Преимущества использования источников стабильного тока

Применение источников стабильного тока в электронных схемах дает ряд преимуществ:

Обеспечение стабильного режима работы активных элементов
Повышение линейности работы усилительных каскадов
Снижение зависимости параметров схемы от температуры
Возможность точного задания рабочих токов
Повышение помехоустойчивости схем

Все это позволяет улучшить характеристики и надежность электронных устройств.

Особенности расчета и настройки источников стабильного тока

При разработке схем источников стабильного тока необходимо учитывать ряд важных моментов:

Выбор оптимальной схемы в зависимости от требуемых параметров стабилизации

Расчет номиналов элементов с учетом разброса параметров
Обеспечение температурной стабильности
Учет влияния паразитных параметров элементов
Проведение настройки для достижения заданной точности

Правильный расчет и настройка позволяют реализовать источник тока с требуемыми характеристиками.

Современные интегральные источники стабильного тока

В настоящее время разработаны специализированные интегральные микросхемы для построения источников стабильного тока:

LM134/234/334 — программируемый источник тока
LM317 — регулируемый стабилизатор тока
TL431 — прецизионный источник опорного напряжения

Использование таких микросхем позволяет значительно упростить схемотехнику и повысить точность стабилизации тока. Они находят широкое применение в современной электронной аппаратуре.

Генератор стабильного тока Видлара

Источник тока Видлара является разновидностью основной схемы двухтранзисторного токового зеркала, которая содержит токоограничивающий резистор в цепи эмиттера выходного транзистора, что позволяет использовать эту схему для генерации слабых токов, применяя токоограничивающий резистор только средних номиналов.

В схеме Видлара могут использоваться как биполярные, так и полевые транзисторы с изолированным затвором (МОП — транзисторы), и даже вакуумные лампы. Примером использования этого источника тока может служить операционный усилитель модели 741, Видлар применял свой источник тока во многих конструкциях.

Эта схема была названа в честь её изобретателя, Боба Видлара, и была запатентована в 1967 году.

Анализ схемы

Рис. 1. Источник тока Видлара

На рисунке 1 изображена схема источника тока Видлара на биполярных транзисторах, здесь резистор R2 установлен в цепи эмиттера выходного транзистора VT2, что позволяет сделать ток, протекающий через транзистор VT2, относительно небольшим по сравнению с током транзистора VT1. Главной особенностью этой схемы является то, что падение напряжения на резисторе R2 вычитается из напряжения база-эмиттер транзистора VT2, что приводит к уменьшению проводимости этого транзистора по сравнению с транзистором VT1. Это наблюдение выражается равенством базовых напряжений с обеих сторон схемы из рисунка 1:

V_B = V_BE1 = V_BE2+(β₂+1) * I_B2 * R2 ,

где β₂ — это β (коэффициент передачи по току) выходного транзистора, этот параметр отличается от β первого транзистора из-за технологического разброса параметров, а так же отчасти из-за того, что силы токов, протекающих через оба транзистора сильно отличаются. I_B2 — это базовый ток выходного транзистора, V_BE — это напряжение база — эмиттер. Из этого уравнения следует (используя формулу Шокли для идеальных диодов):

(β2+1) * I_B2 = (1 + 1 / β2) * I_C2 = (V_BE1 — V_BE2) / R2 = V_T / R2 * ln(I_C1 * I_S2 / (I_C2 * I_S1)) ,

где V_T — тепловое напряжение.

Из этого уравнения примерно следует, что величины обеих токов гораздо больше, чем масштабные токи I_S1, I_S2, это приближение верно для токов любой силы, за исключением тех, значения которых находятся вблизи зоны отсечки. В дальнейшем различие между двумя масштабными токами уменьшается, хотя эта разница может быть важна в случае использования транзисторов с различными рабочими областями.

Рис. 2. Токовое зеркало Видлара
на транзисторах КТ503А.

Рассмотрим практический пример генератора тока Видлара (рис. 2). Здесь опорная цепь питается от источника +Vcc напряжением 10,75 Вольт, что обеспечивает опорный ток, равный 10 мА (при сопротивлении резистора R1 = 1 кОм), а цепь нагрузки — коллектор транзистора VT2 запитан от источника V_A напряжением = 25 В.

При опорном токе, равном 20 мА (R1 = 0,5 кОм) изменим сопротивление эмиттерного резистора R2:

R2, Ом	Ток эмиттера VT2, мА
0	25,56
1	16,07
10	5,06
100	0,95

Теперь то же самое проделаем для опорного тока 10 мА (R1 = 1 кОм):

R2, Ом	Ток эмиттера VT2, мА
0	12,8
1	9,4
10	3,6
100	0,8

Как видно из результатов, незначительное изменение сопротивления резистора R2 существенно уменьшает ток коллектора токового зеркала. Кроме того, при сопротивлении эмиттерного резистора R2 равном нулю отношение полученных эмиттерных токов будет равно 25,56/12,8 = 1,99 ≈ 2, а в случае когда сопротивление R2 равно 100 Ом отношение полученных эмиттерных токов станет равно 0,95/0,8 = 1,18, то есть чем больше сопротивление эмиттерного резистора, тем меньше зависимость выходного тока от опорного.

BACK MAIN PAGE

10.4. Источники стабильного тока

Неизменное значение постоянного тока, независимое от параметров цепи (нагрузки), может обеспечить только идеальный генератор тока с бесконечно большим динамическим сопротивлением, ВАХ которого параллельна оси напряжения (рис. 10.14). ВАХ реального генератора тока приближается к ВАХ идеального генератора только в некотором интервале значений напряжения. При этом его динамическое сопротивление хотя и очень большое, но не бесконечно большое.

Заметим, что выходная характеристика биполярного транзистора в схеме с ОБ близка к ВАХ идеального генератора тока. Следовательно, транзистор, включенный по схеме с общей базой, практически может выполнять функцию генератора тока. Однако на практике используется не один, а два и более транзисторов, которые обеспечивают не только получение большого динамического сопротивления, но и слабую зависимость самого тока генератора от нестабильности напряжения источников питания и температурной нестабильности элементов схемы.

Расчет динамического сопротивления сводится к расчету выходного сопротивления транзисторного каскада по малосигнальным эквивалентным схемам, как это делалось при рассмотрении параметров усилительного каскада в § 10.1.2. Расчет же влияния эксплуатационных факторов на нестабильность тока должен проводиться по уравнениям токов биполярного транзистора в статическом режиме (по статической модели Эберса — Молла).

Наиболее существенной причиной нестабильности тока (смещения рабочей точки) источника стабильного тока (ИСТ) является температурная нестабильность параметров элементов цепи. Температурная нестабильность БТ заключается в основном в изменении обратного тока коллекторного перехода , изменении статического коэффициента передачи тока базыи изменении напряжения на эмиттерном переходе при заданном токе перехода. Для кремниевых транзисторов, используемых в ИС, изменениене имеет существенного значения, поэтому температурная нестабильность каскадов определяется в основном изменениямии. Температурная нестабильность каскадов на полевых транзисторах обусловлена изменением напряжения отсечки (порогового напряжения) и крутизны характеристики. Температурная нестабильность интегральных резисторов зависит от их типа и характеризуется температурным коэффициентом сопротивления (ТКС).

В гибридных схемах необходимая стабильность постоянного тока достигается методами классической электроники путем выбора цепей подачи напряжения на переходы и применением отрицательной обратной связи. В гибридных ИС имеются значительно большие возможности использования резисторов с большими сопротивлениями, чем в полупроводниковых ИС.

На рис. 10.15 приведено несколько простых вариантов схем источников стабильного тока, предназначенных для полупроводниковых ИС [30]. На основе этих схем разработаны сложные схемы ИСТ.

Самая простая схема ИСТ показана на рис. 10.15,а. Это схема транзисторного каскада, у которого базовый ток задается с помощью делителя и , а в эмиттерной цепи имеется резистор , ослабляющий влияние температуры на коллекторный ток (см. § 10.1.2). Сопротивления и выбираются так, чтобы ток значительно превышал базовый ток. В этом случае изменение режима работы транзистора, приводящее к изменению тока, не будет заметно влиять на величину напряженияЕ_о на резисторе , определяющего напряжение транзистора, да и сам расчет становится проще. При указанном выборе и <<и

(10.41)

С другой стороны, . Поэтому стабилизируемый ток с учетом (10.41)

(10.42)

Если бы можно было пренебречь величиной , то

(10. 43)

При а = 1 , т.е. ток повторяет («отражает») значение , которое называют иногда опорным током. В общем случае. Такая связь токовиобъясняет существующее название схемы «токовое зеркало» или «отражатель тока».

Из выражения (10.42) следует, что при неизменных сопротивлениях ток ИСТ будет зависеть только от и, влияющего на . Если напряжение источникастабилизировано, то останется только влияние нестабильности. Температурная чувствительность напряжения кремниевого БТ (при изменении на 1°С) составляет

(10.44)

Поэтому при изменении температуры значение тока не будет оставаться постоянным. Нестабильность тока, связанная с нестабильностью и определяемая вторым слагаемым в (10.42),

(10.45)

Чем больше сопротивление резистора в эмиттерной цепи, тем меньше абсолютная нестабильность. При= 1 кОм

= 2,5 мВ/°С и при = 1°С= 2,5 мкА.

Динамическое сопротивление в простейшей схеме, рассчитанное по малосигнальной эквивалентной схеме при дифференциальных параметрах = 30 Ом,= 3·10^—⁴, = –0,99,= 3·10 ^-7 См, сопротивлении = 1 кОм и дополнительном сопротивлении в цепи базы = 1 кОм оказывается близким к 1 МОм.

На рис. 10.15 показаны еще три модифицированные схемы ИСТ, имеющие лучшую температурную стабильность, чем схема на рис. 10.15,а [30]. Эти варианты отличаются тем, что в цепь тока включен компенсационный р-n-переход – интегральный биполярный транзистор в диодном включении, называемый опорным.

В схеме на рис. 10.15,б имеется опорный транзистор , но в отличие от схемы на рис. 10.15,а отсутствуют резисторы и. Если оба транзистора идентичны по размерам и параметрам, то прибудут равны токии(). Так каки, то

(10.46)

Температурная нестабильность тока по-прежнему будет определяться температурной нестабильностью напряжения(одинаковой для обоих транзисторов). Однако она зависит и от сопротивления. При увеличениипо сравнению св формуле (10.42) нестабильность уменьшится.

Дальнейшее повышение стабильности тока достигается в схеме на рис. 10.15,б переходом к транзисторам, отличающимся площадью эмиттерных переходов ():

(10.47)

На практике это отношение достигает пяти. Так как по-прежнему , то

(10.48)

Теперь вместо (10.46) получим

(10.49)

что приводит к снижению нестабильности, характеризуемой вторым слагаемым, в b раз по сравнению со схемой с идентичными транзисторами. Недостатком схемы является то, что фиксация токов определяется отношением площадей эмиттеров, а его невозможно сделать более пяти. Когда отношение опорного и основноготоков более пяти, рекомендуется использовать схему, изображенную на рис. 10.15,в. В ней снова используются идентичные по размерам транзисторы(b=1), но в отличие от простейшей схемы (рис. 10.15,а) отсутствует резистор . Уравнение Кирхгофа для нижнего контура схемы

(10.50)

Основной ток , так как. В качестве опорного диода (как и ранее) используется транзистор в диодном включении. Как и прежде, можно считать, т.е. Выражение (10.50) можно теперь записать в виде , откуда следует

(10. 51)

В отличие от выражения (10.42) температурная нестабильность определяется температурной нестабильностью разности и. Эта разность может стать равной нулю, если через идентичные эмиттерные переходы проходят одинаковые токи (), что возможно только при=. Но это означает, что вместо выражения (10.51) можно написать очевидное соотношение

(10.52)

Однако следует заметить, что температурная нестабильность все-таки останется, так как опорный ток зависит от в соответствии с формулой

(10.53)

но эту нестабильность можно ослабить, если . Тогда

В ряде ИС требуются ИСТ с очень малым значением тока при большом значении опорного тока (). В этих случаях используют модифицированную схему, показанную на рис. 10.15,г. Для этой схемы

(10.54)

Используя ВАХ идеализированного перехода (3. 40), можно написать

(10.55)

где– тепловой ток идентичных переходов. Из выражений (10.54) и (10.55) получим

(10.56)

По заданному току можно определить из (10.56) необходимое сопротивление эмиттерного резистора:

Следует заметить, что при малых токах (десятки микроампер) для одинаковых эмиттеров обоих транзисторов требуемое сопротивление достигает 1 МОм, что трудновыполнимо. Поэтому и в этой схеме используются транзисторы с неодинаковыми площадями эмиттеров (= 1 …5), что позволяет понизить сопротивление резистора.

Наконец, отметим, что существуют более сложные схемы, чем приведенные на рис. 10.15, с лучшими характеристиками.

Источник постоянного тока – подробное руководство по созданию различных схем цепей постоянного тока У нас также есть несколько электронных схем, таких как схемы переключения и операционные усилители, в которых используется источник постоянного тока.

Источник тока

Источник; Википедия

Наше схемное решение здесь представляет собой источник постоянного тока. Но что такое схемы? И как вы можете сделать один?

Давайте углубимся в статью, чтобы узнать больше.

Что такое источник постоянного тока?

Как правило, источник постоянного тока представляет собой генератор энергии, выдающий высокое внутреннее сопротивление по сравнению с сопротивлением нагрузки, которое он вырабатывает. Следовательно, он может обеспечивать непрерывный ток при переменном сопротивлении нагрузки, иногда в широком диапазоне, из-за своего высокого внутреннего сопротивления.

Часто это полезно в цепях без колебаний и стабильной подачи тока.

График, показывающий ток от источника постоянного тока

Вы можете заметить, что, несмотря на изменения сопротивления или напряжения, ветер постоянен.

Как работает источник постоянного тока?

Источник питания использует в своей работе текущие правила деления. То есть; есть низкое сопротивление нагрузки и высокое сопротивление нагрузки. Итак, ток течет по пути наименьшего сопротивления, т. е. от большого внутреннего сопротивления к сопротивлению нагрузки источника тока.

Ниже приведено схематическое объяснение;

На нашей первой диаграмме источник тока вырабатывает приблизительно 40 мА (из общего тока). Используя правило деления тока, большая часть тока 40 мА проходит по пути с наименьшим сопротивлением, то есть к резистору 5 кОм. Напротив, ток 10 мА следует по пути большего сопротивления, 15 кОм.

Цепь делителя тока — первая диаграмма

На нашей второй диаграмме мы увеличили разность сопротивлений между двумя резисторами, чтобы увеличить интенсивность деления тока.

Поскольку у нас есть резисторы на 49 кОм и 1 кОм, большая часть тока протекает через 1 кОм. Резистор 49 кОм будет получать небольшой ток из-за его большого сопротивления.

Цепь делителя тока — вторая диаграмма

Что, если мы увеличим сопротивление или доведем его до бесконечности?

Устройство/источник идеального тока

На схеме выше имеется ток нагрузки 8 Ом и бесконечное сопротивление. Следовательно, резистор 8 Ом получит наибольший ток, потому что он имеет наименьшее сопротивление. В то же время ток уходит от нагрузки с бесконечным внутренним сопротивлением, поскольку она имеет большое сопротивление.

Цепь источника постоянного тока

Мы изучим несколько электронных схем, которые отлично работают на постоянных токах.

Простая схема источника тока с резистором

Простая схема источника тока содержит только резистор. Часто выходной ток почти не зависит от нагрузки, когда напряжение там, где нужен ток, ниже напряжения источника.

Кроме того, ваши резисторы должны иметь бесконечное сопротивление, а источник напряжения — бесконечное напряжение, чтобы получить идеальный источник постоянного тока. Однако в практическом применении сопротивление и напряжение должны быть почти постоянными по сравнению с рекомендуемой нагрузкой.

Простая схема источника постоянного тока с резистором

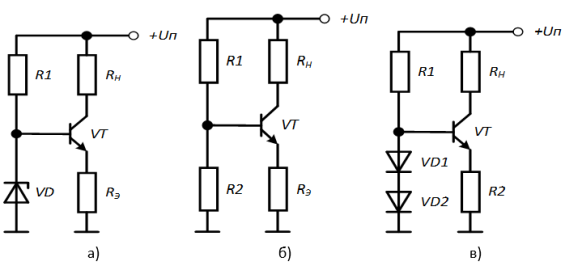

Схема источника постоянного тока с использованием транзистора

Использование транзистора вместе с другими компонентами, такими как резисторы, помогает получить эффективный источник постоянного тока. Следовательно, источник тока работает, поскольку ток коллектора в вашей транзисторной схеме в B раз превышает ток базы вашего проекта.

Принципиальная схема, показывающая активный источник тока на одном транзисторе

Обеспечение достаточного напряжения для подачи тока через устройство нагрузки коллектора гарантирует работу, независимую от напряжения коллектора.

Схема простого стабилизированного источника активного тока.

Вы также можете изменить несколько электронных компонентов в своей базовой схеме, чтобы добавить некоторые правила. Таким образом, вы сможете устранить любые колебания тока из-за изменения напряжения питания.

Принципиальная схема, показывающая транзисторный источник активного тока с использованием стабилитрона

Регулировка включает замену R2 диодом опорного напряжения или стабилитроном. В остальном его рабочее уравнение почти такое же, как в цепи источника постоянного тока. Разница лишь в том, что базовое напряжение более постоянное из-за диода.

Цепи активных источников тока с хорошей температурной стабильностью

Принципиальная схема, показывающая активный ток транзистора с температурной компенсацией источник.

В приведенной выше схеме мы использовали транзисторы PNP и NPN (транзисторы с биполярным переходом), которые обеспечивают лучшую собственную температурную стабильность. Затем, если есть изменение падения напряжения Vbe, TR2 компенсирует изменения в TR1.

Примечание; Здесь R3 работает как подтягивающий резистор для коллектора TR1, так как база TR2 не может генерировать ток, но может его потреблять.

Кроме транзисторов в схему можно включить и другие активные устройства, такие как термоэмиссионные вентили/вакуумные трубки и полевые транзисторы. Однако обратите внимание, что и вентили, и полевые транзисторы управляются не током, а напряжением. Следовательно, ваша схема и устройство смещения должны соответствовать этой функции.

LM334, LM317, TL431 Цепи постоянного тока

Датчик температуры LM344 является наиболее стабильным источником постоянного тока. Он работает с уровнями тока от 1 мкА до 10 мА, определяемыми сбросом внешнего резистора, и имеет три клеммы. Кроме того, помимо улучшения характеристик при температуре окружающей среды, ему также не нужны дополнительные компоненты для подключения питания.

Во-вторых, у нас есть регулятор напряжения LM317. Это стабильный источник постоянного тока с тремя контактами, который может создавать максимальный ток всего 1 ампер.

Принципиальная схема регулятора напряжения LM317

Наконец, есть устройство TL431. Помимо того, что это переменная с температурной компенсацией, она также поставляется в небольшом корпусе TO-92. Кроме того, вы можете использовать его в качестве опорного/источника напряжения, если есть источник постоянного тока.

Интегральная схема TL431C

Источник; Википедия

Примечание; Перед использованием токовых цепей всегда измеряйте выходное напряжение, узлы переключения и входное напряжение.

В чем разница между источником питания постоянного напряжения и источником питания постоянного тока?

Устройства электропитания часто подают электроэнергию в нагрузку двумя способами: от источников тока и источников постоянного напряжения. Задействованными цепями питания являются источник питания постоянного тока и источник питания постоянного напряжения.

Эти две концепции отличаются друг от друга.

Источник постоянного напряжения представляет собой схему, регулирующую выходное напряжение до постоянного уровня тока. Благодаря этому, несмотря на нагрузку, он будет устойчиво подавать постоянное напряжение без непреднамеренных колебаний (идеальный источник напряжения).

С другой стороны, источник питания постоянного тока регулирует выходной ток (а не напряжение) на постоянном уровне. Прекрасным примером его применения является светодиодное освещение. Если текущее значение колеблется, соответственно изменяется и яркость светодиода.

Синий светодиод.

Заключение

Вкратце, источник постоянного тока обеспечивает постоянную подачу тока на нагрузку, несмотря на колебания и изменения сопротивления нагрузки. Таким образом, они часто идеально подходят для портативных устройств, электромагнитных полей, систем солнечной энергии и систем усиления звука.

Если вы хотите построить свою цепь постоянного тока, обратитесь к примерам схем в посте. Если вам нужны разъяснения или есть вопросы, вы всегда можете обратиться к нам за помощью.

Источник постоянного тока — PS Audio

Некоторые из наиболее важных схемных технологий в аудиосистеме также являются самыми простыми. Возьмем, к примеру, источник постоянного тока.

Если мы посмотрим на простой однокаскадный усилитель, он будет довольно простым: один транзистор (Q1) и несколько резисторов. В зависимости от значения этих резисторов мы можем получить определенное усиление, когда мы вводим аудиосигнал — слабый сигнал, а на выходе мы получаем более сильную версию этого сигнала. Легко пиздец. Это основа того, как мы начали разрабатывать схемы дискретных усилителей.

Добавьте второй транзистор (Q2) и еще несколько резисторов, и этот однокаскадный усилитель станет дифференциальной парой. Подайте выход этой дифференциальной пары на третий транзистор (Q3) и связанные с ним резисторы, и вуаля! Мы сделали простой дискретный операционный усилитель. Наконец, добавьте еще несколько транзисторов (Q4 и Q5) на выходе этого простого усилителя, чтобы они давали больший ток (и защищали чувствительные усилительные транзисторы перед ним), и теперь у нас есть отлично звучащий дискретный операционный усилитель: исходная основа всех фоно- и аналоговых предусилителей PS Audio. (Два диода D1 и D2 задают смещение для малого выходного каскада).

Хорошее звучание, да, но с очень простым дополнением эта схема может раскрыться по звучанию и петь так, как вы не поверите. На самом деле, простое добавление еще одного транзистора превратило эту замечательную маленькую схему в нечто довольно экстраординарное (в то время).

Это были 1970-е, самое начало нашего пути, и вся эта дискретно-аналоговая чепуха была действительно головокружительной. Мы были первопроходцами, пробиравшимися сквозь заросли неизведанной территории. Коллега-инженер или звукорежиссер шептал нам на ухо о каком-то новом открытии (например, об обходе электролитических крышек с помощью маленьких пленочных крышек), и все в нашем узком кругу ботаников набрасывались на него, чтобы увидеть, можно ли услышать разницу. Если это имело значение, это стало аудио-евангелием.

Мы знали, что первые два транзистора, составляющие входную разностную пару, не были идеальными. Поскольку транзисторы были подключены к источнику питания через простые резисторы, возрастающий и падающий входной/выходной сигнал заставлял эти транзисторы постоянно колебаться при каждом ударе по струне на записи. Нам бы хотелось, чтобы через эти два устройства протекал постоянный ток (например, смещение класса А). Если бы это было возможно, мы могли бы зафиксировать рабочую точку маленькой схемы для того, что звучало лучше, и быть уверенными, что она никогда не изменится при более громкой или более тихой музыке.

Это был святой Грааль.

Кто-то прошептал нам на ухо ответ. «Шшш… источник постоянного тока подойдет. Один транзистор, пара диодов и резистор или два и вуаля!»

Ни хрена. Ух ты.

Посмотрите на первую диаграмму. Видишь R2 (47K)? Если бы мы заменили этот резистор специально сконфигурированным транзистором, мы могли бы установить уровень постоянной работы класса А на дифференциальной паре. Вот нечто похожее.

Это немного проще из-за использования светодиода вместо двух сигнальных диодов для смещения транзистора, но идея та же. Светодиод, питаемый от резистора RB, включает транзистор, поэтому он начинает потреблять ток. Нижний резистор, RE, определяет, сколько тока постоянно протекает через этот транзистор.
