Что такое МОП-транзистор и его устройство
МОП-транзистор (MOSFET) — это полупроводниковый прибор, относящийся к классу полевых транзисторов с изолированным затвором. Аббревиатура МОП расшифровывается как «металл-оксид-полупроводник» и отражает структуру этого элемента.
Основные компоненты МОП-транзистора:
- Подложка из полупроводникового материала (обычно кремния)
- Два сильнолегированных области — исток и сток
- Затвор, изолированный от подложки слоем диэлектрика (оксида)
- Канал между истоком и стоком, образующийся при подаче напряжения на затвор
Чем отличается МОП-транзистор от биполярного? В МОП-транзисторе управление током осуществляется электрическим полем, а не током базы, как в биполярных приборах. Это обеспечивает очень высокое входное сопротивление устройства.
Типы МОП-транзисторов
Существует несколько основных типов МОП-транзисторов:
По типу проводимости канала:
- n-канальные — канал образован электронами
- p-канальные — канал образован дырками
По режиму работы:
- С встроенным каналом — канал существует без приложения напряжения к затвору
- С индуцированным каналом — канал формируется только при подаче напряжения на затвор
Какой тип МОП-транзистора выбрать? Это зависит от конкретной схемы и требований к параметрам. N-канальные обычно имеют лучшую проводимость, а p-канальные проще в изготовлении.
Принцип работы МОП-транзистора
Как работает МОП-транзистор? Рассмотрим принцип действия на примере n-канального транзистора с индуцированным каналом:
- При отсутствии напряжения на затворе ток между истоком и стоком не течет
- При подаче положительного напряжения на затвор, электроны из подложки притягиваются к поверхности под затвором
- При достижении порогового напряжения формируется проводящий канал между истоком и стоком
- Дальнейшее увеличение напряжения на затворе усиливает проводимость канала
Таким образом, изменяя напряжение на затворе, можно управлять током между истоком и стоком транзистора. Это позволяет использовать МОП-транзисторы как усилительные элементы и электронные ключи.
Основные характеристики МОП-транзисторов
Важнейшие параметры МОП-транзисторов, которые необходимо учитывать при их выборе и применении:
- Пороговое напряжение — минимальное напряжение на затворе для открытия канала
- Крутизна характеристики — отношение изменения тока стока к изменению напряжения на затворе
- Максимальный ток стока
- Максимальное напряжение сток-исток
- Входная емкость
Как определить эти параметры? Они указываются в технической документации на конкретные модели транзисторов. Также некоторые характеристики можно измерить экспериментально.
Применение МОП-транзисторов
Где используются МОП-транзисторы? Основные области их применения:
- Цифровые интегральные схемы (процессоры, память)
- Усилители мощности
- Импульсные источники питания
- Драйверы электродвигателей
- Аналоговые ключи
- Преобразователи уровня
Почему МОП-транзисторы так широко используются? Их главные преимущества — высокое быстродействие, малое энергопотребление и простота управления. Это делает их идеальными для применения в современной электронике.
Преимущества МОП-транзисторов
МОП-транзисторы обладают рядом важных достоинств по сравнению с другими типами полупроводниковых приборов:
- Очень высокое входное сопротивление (практически не потребляют ток управления)
- Возможность работы при низких напряжениях питания
- Высокая плотность размещения в интегральных схемах
- Хорошая температурная стабильность
- Низкий уровень шума
- Возможность работы как с положительным, так и с отрицательным напряжением на затворе
Эти преимущества обеспечили МОП-транзисторам доминирующее положение в современной цифровой электронике. Практически все современные процессоры и микросхемы памяти построены на их основе.
Недостатки МОП-транзисторов
Несмотря на множество достоинств, МОП-транзисторы имеют и некоторые недостатки:
- Чувствительность к статическому электричеству
- Сложность изготовления высоковольтных приборов
- Наличие паразитных емкостей, ограничивающих быстродействие
- Эффект защелкивания в КМОП-структурах
Как решаются эти проблемы? Производители применяют специальные схемы защиты от статики, совершенствуют технологии изготовления и разрабатывают новые конструкции транзисторов для минимизации паразитных эффектов.
Перспективы развития МОП-транзисторов
Какое будущее ждет МОП-транзисторы? Основные направления их развития:
- Дальнейшее уменьшение размеров (переход к нанометровым технологиям)
- Применение новых материалов (графен, нанотрубки)
- Создание трехмерных структур
- Разработка транзисторов на основе квантовых эффектов
Эти инновации позволят создавать еще более быстрые и энергоэффективные электронные устройства. МОП-транзисторы, вероятно, еще долго будут оставаться основой микроэлектроники.
Заключение
МОП-транзисторы — ключевой элемент современной электроники. Их уникальные свойства обеспечили им широчайшее применение в различных областях техники. Понимание принципов работы и характеристик МОП-транзисторов необходимо каждому специалисту, работающему с электронными устройствами.
Полевой МОП транзистор – устройство и принцип работы
Содержание статьи
- Устройство и основные характеристики МОП-транзисторов
- Отличие униполярных транзисторов от биполярных
- Типы МОП-транзисторов
- Принцип работы МОП-транзисторов на примере прибора с n-проводимостью
- Преимущества и недостатки МОП-транзисторов

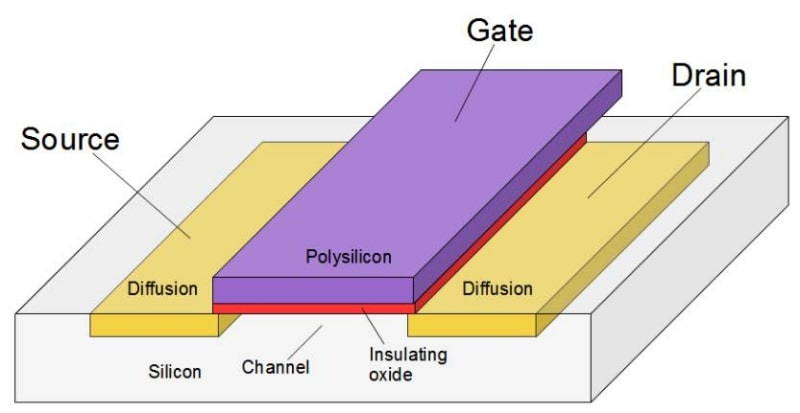

Устройство и основные характеристики МОП-транзисторов
МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем). Другое название МОП-транзистора – униполярный. Основные области применения таких приборов – выполнение функций электронного переключателя и усилителя электронных сигналов в старой и современной системотехнике.
Практически все типы MOSFET имеют три вывода:
Исток – источник носителей зарядов. Является аналогом эмиттера в биполярном приборе.
Сток. Служит для приема носителей заряда от истока. Аналог коллектора биполярного транзистора.
Затвор. Выполняет функции управляющего электрода. Аналог в биполярном устройстве – база.
Особая категория – транзисторы с несколькими затворами. Они применяются в цифровой технике для организации логических элементов или в качестве ячеек памяти EEPROM.
Основные характеристики униполярных транзисторов, учитываемые при выборе нужного прибора:
управляющее напряжение;
в открытом состоянии – внутреннее сопротивление и наибольшее значение допустимого постоянного тока;
в закрытом состоянии – максимально допустимое напряжение прямого типа.
Отличие униполярных транзисторов от биполярных
МОП-транзистор управляется электрополем, которое создается напряжением, приложенным к затвору относительно истока. Полярность прилагаемого напряжения определяется видом канала транзистора (p или n).
Полевые (униполярные) транзисторы в отличие от биполярных обладают меньшими собственными шумами в низкочастотном диапазоне. Это свойство обеспечивает их эффективную работу в звукоусилительных устройствах. MOSFET применяют в микросхемах низкочастотных усилителей в автомобильных проигрывателях.
Типы МОП-транзисторов
Униполярные транзисторы делятся на p-канальные или n-канальные. Они могут иметь:
Собственный (встроенный) канал. Без напряжения канал открыт. Для закрытия канала необходимо подать ток определенной полярности.
Индуцированный (инверсный) канал. При отсутствии приложенного электротока он закрыт. Для его открытия прикладывают напряжение нужной полярности. Для n-канальных транзисторов отпирающим является напряжение, положительное относительно истока.
Принцип работы МОП-транзисторов на примере прибора с n-проводимостью
В схему униполярного транзистора с изолированным затвором и n-проводимостью входят:
Кремниевая подложка. В подложке n-типа в узлах кристаллической решетки кремния присутствуют отрицательно заряженные атомы и свободные электроны, что достигается введением специальных примесей.
Диэлектрик. Служит для изоляции кремниевой подложки от электрода затвора. В качестве диэлектрика используется оксид кремния.
В большинстве MOSFET исток транзистора подключается к полупроводниковой подложке. Между стоком и истоком формируется «паразитный» диод. Ликвидировать отрицательные последствия появления такого диода и даже использовать в положительных целях позволяет его подключение анодом к истоку в n-канальных полевых транзисторах, анодом к стоку – в p-канальных приборах.
Принцип работы:
- Между затвором и истоком прикладывается плюсовое напряжение к затвору.
- Между металлическим выводом затвора и подложкой появляется электрическое поле.
- Электрическое поле притягивает к приповерхностному слою диэлектрика свободные электроны, ранее распределенные в кремниевой подложке.
- В приповерхностном слое появляется область проводимости (канал) n-типа, состоящая из свободных электронов.
- Между выводами стока и истока появляется «мост», проводящий электрический ток.
- Проводимость полевого транзистора регулируется величиной внешнего управляющего напряжения. При его снятии проводящий «мостик» исчезнет и прибор закроется.
Аналогично работает МОП-транзистор p-типа. Показанный выше принцип работы является упрощенным. Приборы, используемые на практике в схемотехнике, имеют более сложное устройство и, следовательно, более сложный принцип работы.
Преимущества и недостатки МОП-транзисторов
Униполярные транзисторы имеют довольно широкое распространение в современной системотехнике благодаря ряду преимуществ, среди которых:
- возможность мгновенного переключения;
- отсутствие вторичного пробоя;
- хорошая эффективность работы при низких напряжениях;
- стабильность при температурных колебаниях;
- низкий уровень шума при работе;
- большой коэффициент усиления сигнала;
- экономичность в плане энергопотребления;
- меньшее количество технологических операций при построении схем с использованием МОП-транзисторов по сравнению с применением биполярных приборов.
Применение этих приборов ограничивают следующие недостатки:
Важнейший минус – повышенная чувствительность к статическому электричеству. Тонкий слой оксида кремния легко повреждается электростатическими зарядами, поэтому МОП-приборы могут выйти из строя даже при прикосновении к прибору наэлектризованными руками. Современные устройства практически лишены этого недостатка благодаря корпусам, способным минимизировать воздействие статики. Также в них могут интегрироваться защитные устройства по типу стабилитронов.
Появление нестабильности работы при напряжении перегрузки.
Разрушение структуры, начиная от температуры +150 °C. У биполярных приборов критической является температура +200 °C.
Постоянный поиск по получению хороших эксплуатационных свойств высокомощных униполярных транзисторов привел к изобретению гибридного IGBT-транзистора. Эти устройства объединили лучшие качества биполярного и полевых транзисторов.
