ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ напряТСниС Π² Ρ‡Π΅ΠΌ Ρ€Π°Π·Π½ΠΈΡ†Π°. Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ напряТСниСм: ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ отличия ΠΊΠ’Ρ‚ ΠΈ кВА

КакоС Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ напряТСниСм. Как связаны ΠΊΠ’Ρ‚ ΠΈ кВА. Π’ Ρ‡Π΅ΠΌ измСряСтся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π° Π² Ρ‡Π΅ΠΌ напряТСниС. Как зависит ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ напряТСния.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ отличия мощности ΠΈ напряТСния

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ напряТСниС — это Π΄Π²Π΅ Π²Π°ΠΆΠ½Ρ‹Π΅ характСристики элСктричСской Ρ†Π΅ΠΏΠΈ, Π½ΠΎ ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ различия:

  • НапряТСниС измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… (Π’) ΠΈ прСдставляСт собой Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ элСктричСских ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ Ρ†Π΅ΠΏΠΈ.
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ… (Π’Ρ‚) ΠΈ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ количСство энСргии, ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ ΠΈΠ»ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅ΠΌΠΎΠ΅ Π² Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.
  • НапряТСниС создаСт условия для протСкания элСктричСского Ρ‚ΠΎΠΊΠ°, Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ опрСдСляСт ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒ этого процСсса.
  • НапряТСниС ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ Π±Π΅Π· Ρ‚ΠΎΠΊΠ° (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π° ΠΊΠ»Π΅ΠΌΠΌΠ°Ρ… ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ), Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ°.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, напряТСниС ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ тСсно связаны, Π½ΠΎ ΠΎΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ аспСкты элСктричСских процСссов.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ напряТСниС ΠΈ Π² Ρ‡Π΅ΠΌ ΠΎΠ½ΠΎ измСряСтся

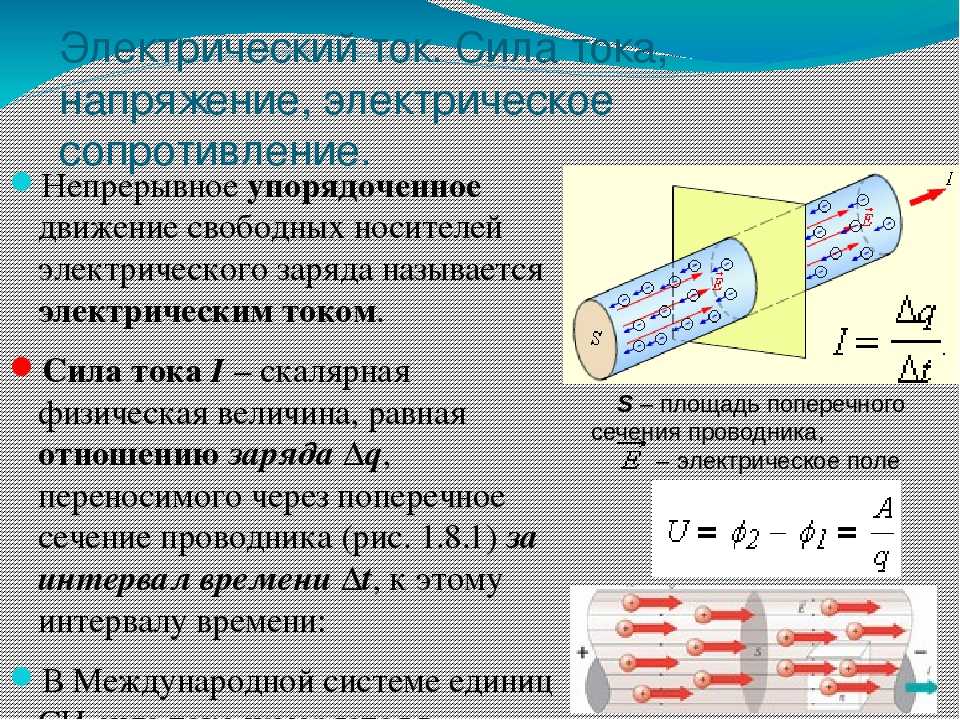

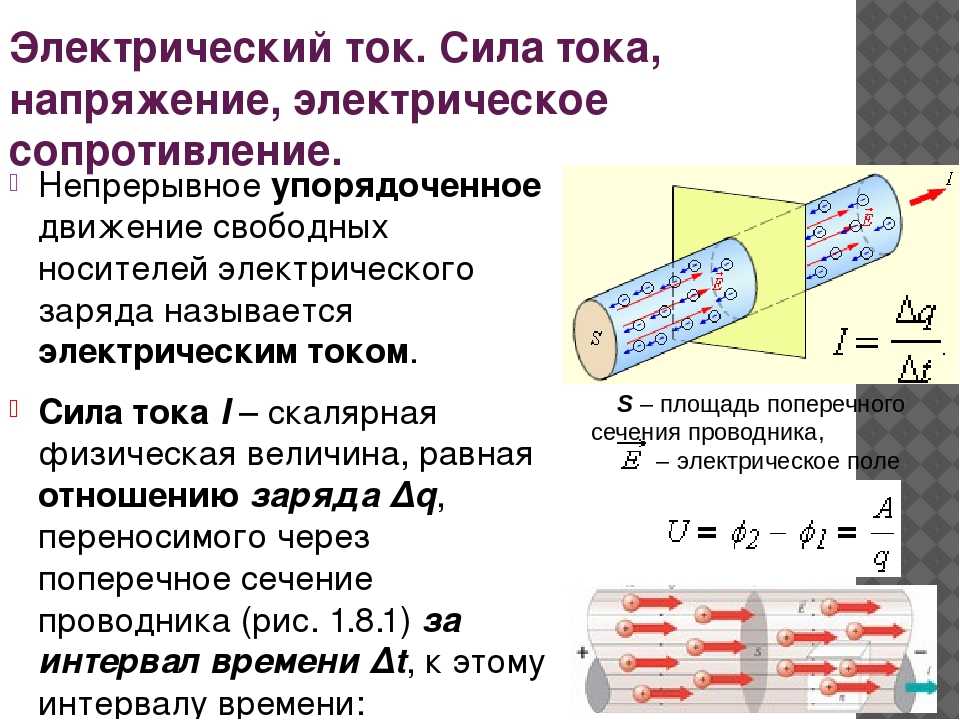

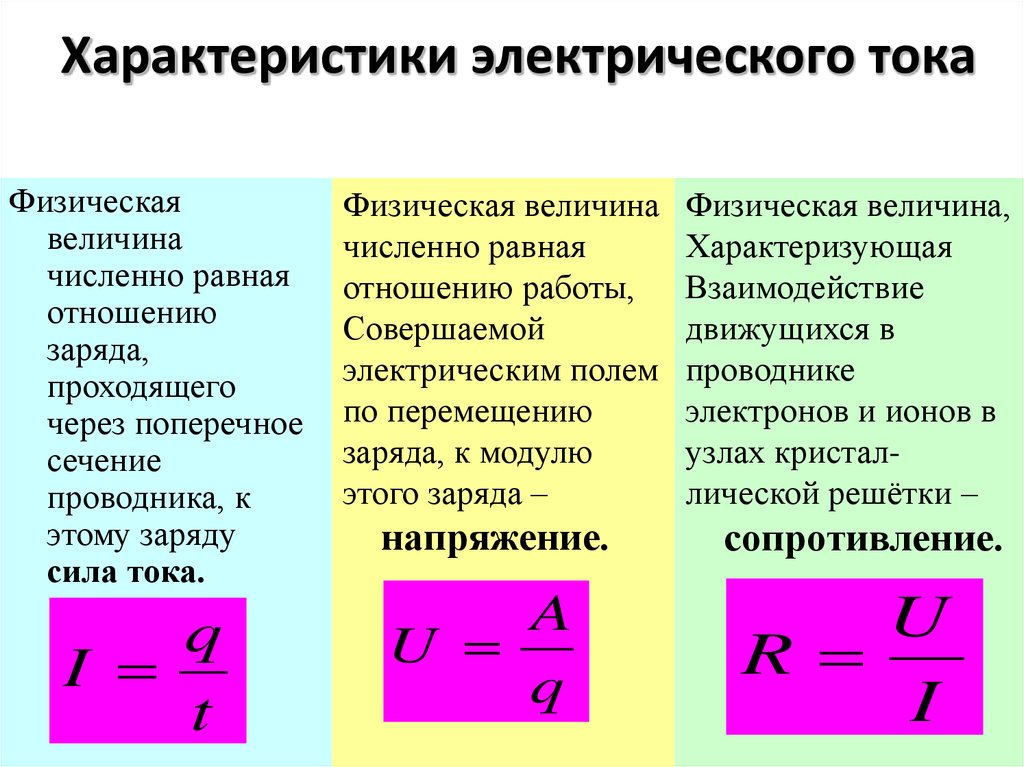

НапряТСниС — это Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ элСктричСских ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ элСктричСской Ρ†Π΅ΠΏΠΈ. Оно измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… (Π’). НапряТСниС Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ «ΡΠΈΠ»Ρƒ», с ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ элСктричСскоС ΠΏΠΎΠ»Π΅ воздСйствуСт Π½Π° заряТСнныС частицы, заставляя ΠΈΡ… Π΄Π²ΠΈΠ³Π°Ρ‚ΡŒΡΡ.


ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния напряТСния:

  • Π’ΠΎΠ»ΡŒΡ‚ (Π’) — основная Π΅Π΄ΠΈΠ½ΠΈΡ†Π°
  • ΠšΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚ (ΠΊΠ’) = 1000 Π’
  • ΠœΠΈΠ»Π»ΠΈΠ²ΠΎΠ»ΡŒΡ‚ (ΠΌΠ’) = 0,001 Π’

НапряТСниС создаСт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ условия для протСкания элСктричСского Ρ‚ΠΎΠΊΠ°, Π½ΠΎ само ΠΏΠΎ сСбС Π½Π΅ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ количСство ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠΉ энСргии.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΊΠ°ΠΊ ΠΎΠ½Π° связана с напряТСниСм

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — это физичСская Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‰Π°Ρ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΈΠ»ΠΈ прСобразования энСргии. Π’ элСктричСских цСпях ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, ΠΊΠ°ΠΊΠΎΠ΅ количСство энСргии пСрСдаСтся Ρ‡Π΅Ρ€Π΅Π· участок Ρ†Π΅ΠΏΠΈ Π² Π΅Π΄ΠΈΠ½ΠΈΡ†Ρƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния мощности:

  • Π’Π°Ρ‚Ρ‚ (Π’Ρ‚) — основная Π΅Π΄ΠΈΠ½ΠΈΡ†Π°
  • ΠšΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚ (ΠΊΠ’Ρ‚) = 1000 Π’Ρ‚
  • ΠœΠ΅Π³Π°Π²Π°Ρ‚Ρ‚ (ΠœΠ’Ρ‚) = 1 000 000 Π’Ρ‚

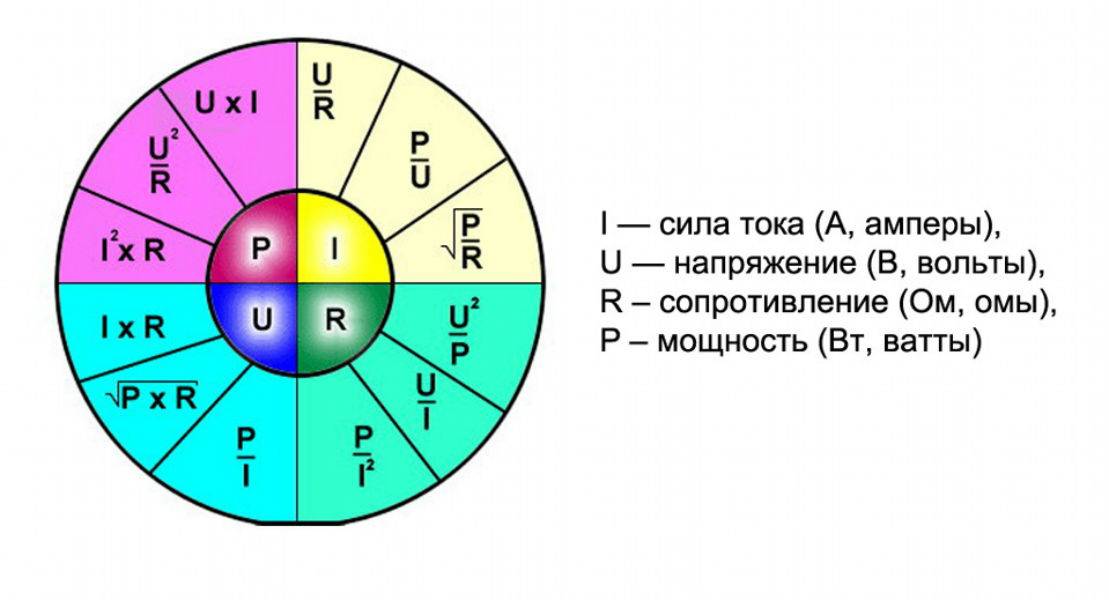

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ P связана с напряТСниСм U ΠΈ силой Ρ‚ΠΎΠΊΠ° I ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

P = U * I

Π’ΠΎ Π΅ΡΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прямо ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π° ΠΊΠ°ΠΊ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, Ρ‚Π°ΠΊ ΠΈ силС Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ. ΠŸΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ напряТСния (ΠΏΡ€ΠΈ постоянном Ρ‚ΠΎΠΊΠ΅) ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ возрастаСт.

Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ’Ρ‚ ΠΈ кВА: активная ΠΈ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ

ΠΊΠ’Ρ‚ (ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚) ΠΈ кВА (ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€) — это Π΄Π²Π΅ Ρ€Π°Π·Π½Ρ‹Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния мощности:


  • ΠΊΠ’Ρ‚ измСряСт Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — Ρ‚Ρƒ, Ρ‡Ρ‚ΠΎ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎ прСобразуСтся Π² ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ (Π½Π°Π³Ρ€Π΅Π², Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΈ Ρ‚.Π΄.)
  • кВА измСряСт ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΠΊΠ°ΠΊ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ, Ρ‚Π°ΠΊ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ

Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠ’Ρ‚ ΠΈ кВА опрСдСляСтся коэффициСнтом мощности (cos Ο†):

ΠΊΠ’Ρ‚ = кВА * cos Ο†

Для чисто Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π»Π°ΠΌΠΏΡ‹ накаливания) cos Ο† = 1, ΠΈ 1 ΠΊΠ’Ρ‚ = 1 кВА. Для Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ с Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ (Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ, трансформаторы) cos Ο† < 1, ΠΈ кВА >

ΠΊΠ’Ρ‚.

Как зависит ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ напряТСния

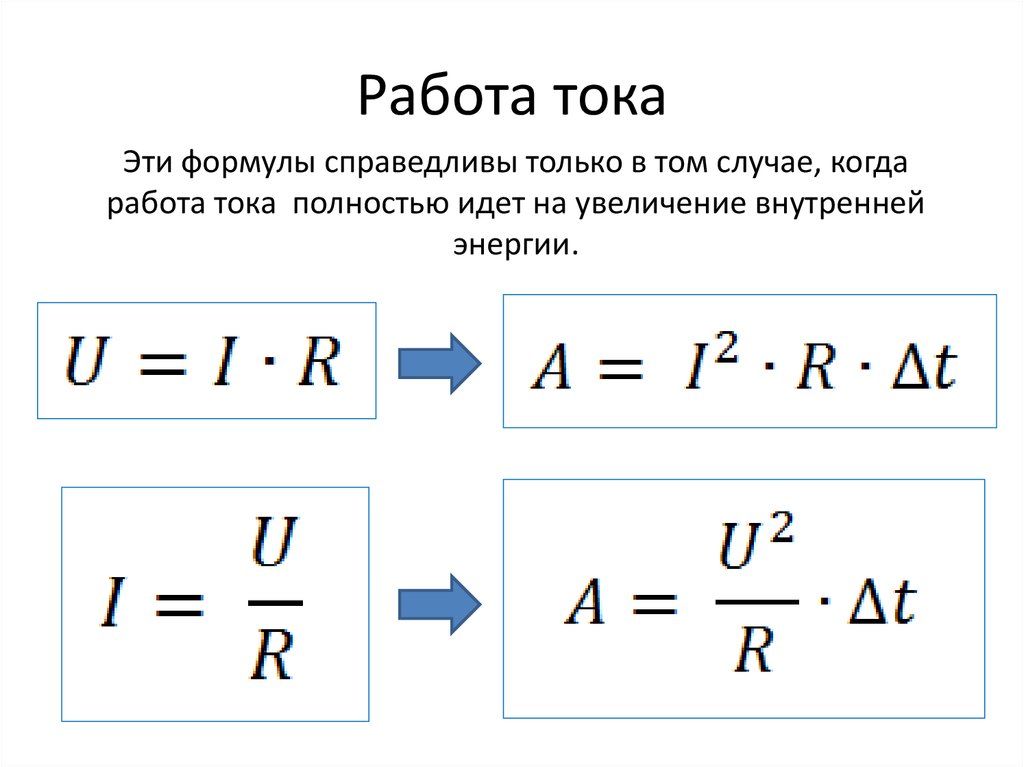

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ P ΠΈ напряТСниС U связаны ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ΠΈΡ‡Π½ΠΎΠΉ Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒΡŽ:

P = U2 / R

Π“Π΄Π΅ R — сопротивлСниС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ напряТСния Π² 2 Ρ€Π°Π·Π°, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ возрастаСт Π² 4 Ρ€Π°Π·Π° (ΠΏΡ€ΠΈ Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½ΠΎΠΌ сопротивлСнии). Вакая Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ ΠΎΠ±ΡŠΡΡΠ½ΡΠ΅Ρ‚, ΠΏΠΎΡ‡Π΅ΠΌΡƒ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктроэнСргии Π½Π° большиС расстояния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ высокоС напряТСниС — это позволяСт ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ….

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ мощности ΠΈ напряТСния Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ…

Рассмотрим нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ² ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ мощности ΠΈ напряТСния для Ρ‚ΠΈΠΏΠΈΡ‡Π½Ρ‹Ρ… Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… элСктроприборов:


  • Π›Π°ΠΌΠΏΠΎΡ‡ΠΊΠ°: 60 Π’Ρ‚, 220 Π’
  • Π£Ρ‚ΡŽΠ³: 2000 Π’Ρ‚, 220 Π’
  • Π₯олодильник: 150 Π’Ρ‚, 220 Π’
  • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‡Π°ΠΉΠ½ΠΈΠΊ: 2200 Π’Ρ‚, 220 Π’

Как Π²ΠΈΠ΄Π½ΠΎ, ΠΏΡ€ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΌ напряТСнии сСти (220 Π’) ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ сильно Ρ€Π°Π·Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ ΠΈΡ… назначСния ΠΈ конструкции.

Π’Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ ΡƒΡ‡Π΅Ρ‚Π° мощности ΠΈ напряТСния ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ элСктрооборудования

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΈ эксплуатации элСктрооборудования Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Ρ‚Π°ΠΊ ΠΈ напряТСниС:

  • НапряТСниС Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ элСктросСти (Π² России ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 220 Π’).
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ опрСдСляСт ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΈ Π΅Π³ΠΎ энСргопотрСблСниС.
  • ΠŸΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ допустимой мощности ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅ сСти ΠΈ ΡΡ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π½ΠΈΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρ‹.
  • НСдостаточная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ Π½Π΅ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ оборудования.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ ΡƒΡ‡Π΅Ρ‚ этих ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² обСспСчиваСт Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΈ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ использования элСктроприборов.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅: ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ различия мощности ΠΈ напряТСния

Подводя ΠΈΡ‚ΠΎΠ³, ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π΄Π΅Π»ΠΈΡ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ напряТСниСм:

  • НапряТСниС — это ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» для ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Π΅Π΅ выполнСния.
  • НапряТСниС измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — Π² Π²Π°Ρ‚Ρ‚Π°Ρ….
  • НапряТСниС ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ Π±Π΅Π· Ρ‚ΠΎΠΊΠ°, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ Π΅Π³ΠΎ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ.
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ зависит ΠΎΡ‚ напряТСния ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ΠΈΡ‡Π½ΠΎ.
  • ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ оборудования Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΠ±Π° ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°.

ПониманиС этих Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠΉ позволяСт Π³Ρ€Π°ΠΌΠΎΡ‚Π½ΠΎ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ Ρ€Π°Π±ΠΎΡ‚Π΅ с элСктричСскими систСмами ΠΈ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ.



Π’ Ρ‡Π΅ΠΌ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΊΠ’Ρ‚ ΠΈ ΠΊΠ’Π° ?

Главная

ВСхничСская ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΠ°

Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΠ·Π°Ρ‚ΠΎΡ€Ρ‹ напряТСния

Описания ΠΈ ΡΡ‚Π°Ρ‚ΡŒΠΈ

Π’ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€ (Π²Π°) — это Π΅Π΄ΠΈΠ½ΠΈΡ†Π° ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, обозначаСтся ВА ΠΈΠ»ΠΈ VA. Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° опрСдСляСтся ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ (Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…) ΠΈ напряТСния Π½Π° Π΅Ρ‘ Π·Π°ΠΆΠΈΠΌΠ°Ρ… (Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ…).
Π’Π°Ρ‚Ρ‚ (Π²Ρ‚) — Π΅Π΄ΠΈΠ½ΠΈΡ†Π° мощности. Названа Π² Ρ‡Π΅ΡΡ‚ΡŒ ΡˆΠΎΡ‚Π»Π°Π½Π΄ΡΠΊΠΎ-ирландского изобрСтатСля-ΠΌΠ΅Ρ…Π°Π½ΠΈΠΊΠ° ДТСймса Π£Π°Ρ‚Ρ‚Π°, обозначаСтся Π²Ρ‚ ΠΈΠ»ΠΈ W. Π’Π°Ρ‚Ρ‚ -это ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π·Π° 1 сСк ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ΡΡ Ρ€Π°Π±ΠΎΡ‚Π°, равная 1 Π΄ΠΆΠΎΡƒΠ»ΡŽ. Π’Π°Ρ‚Ρ‚ ΠΊΠ°ΠΊ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° элСктричСской (Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ) мощности Ρ€Π°Π²Π΅Π½ мощности Π½Π΅ ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰Π΅Π³ΠΎΡΡ элСктричСского Ρ‚ΠΎΠΊΠ° силой 1 Π°ΠΌΠΏΠ΅Ρ€ ΠΏΡ€ΠΈ напряТСнии 1 Π²ΠΎΠ»ΡŒΡ‚.

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ стабилизатора ΠΈΠ»ΠΈ элСктростанции слСдуСт ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ кВА — это полная потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π° ΠΊΠ’Ρ‚ — это активная (затрачСнная Π½Π° ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹) ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это сумма Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощностСй. Π—Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ Ρ€Π°Π·Π½Ρ‹Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½ΠΎΠ΅ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ для опрСдСлСния суммарной мощности всСх ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ слоТСниС ΠΏΠΎΠ»Π½Ρ‹Ρ… мощностСй оборудования, Π° Π½Π΅ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… мощностСй.

Номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ

Π’ элСктротСхничСской ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ принято ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ Π² Π’Π°Ρ‚Ρ‚Π°Ρ…. Π­Ρ‚ΠΎ Ρ‚Π°ΠΊ называСмая активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‰Π°ΡΡΡ Π½Π° чисто рСзистивной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅(НагрСватСли,Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€Ρ‹,Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈ Ρ‚.ΠΏ.). Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ†Π΅Π»ΠΈΠΊΠΎΠΌ ΠΈΠ΄Π΅Ρ‚ Π½Π° ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ (Π½Π°Π³Ρ€Π΅Π², мСханичСскоС Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅), ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ Π΅Π΅ ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΠΏΠΎΠ΄ потрСбляСмой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.Если ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ (Ρ‡Π°ΠΉΠ½ΠΈΠΊ, Π»Π°ΠΌΠΏΠ° накаливания, ВЭН), Ρ‚ΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΎ Π½Π΅ΠΌ Π½Π΅ трСбуСтся, Π½Π° Ρ‚Π°ΠΊΠΈΡ… потрСбитСлях ΠΏΠΈΡˆΡƒΡ‚ (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ) Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π’Ρ‚, номинальноС напряТСниС ΠΈ всС. Π—Π΄Π΅ΡΡŒ Π½Π΅Ρ‚ вопросов ΠΎ косинусС «Ρ„ΠΈ», Ρ‚.ΠΊ. этот «Ρ„ΠΈ» (ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΠΊΠΎΠΌ ΠΈ напряТСниСм Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ) Ρ€Π°Π²Π΅Π½ Π½ΡƒΠ»ΡŽ, косинус нуля Ρ€Π°Π²Π΅Π½ 1, — ΠΎΡ‚ΡΡŽΠ΄Π°, Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ («P») Ρ€Π°Π²Π½Π° ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŒ ΠΈ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅, ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½Π½ΠΎΠΌΡƒ Π½Π° этот прСсловутый косинус «Ρ„ΠΈ», Ρ‚.

Π΅. P = I*U*Π‘os (fi) = P = I*U*1 = P=I*U.
ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ для Ρ‚Π΅Π½Π° с cos Ρ„ΠΈ=1:
Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ S=10 кВА cos Ρ„ΠΈ=1
Π’ΠΎΠ³Π΄Π° активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ P=10*1=10 ΠΊΠ’Ρ‚

Π£ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… Π² своСм составС Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС, Π½ΠΎ ΠΈ любоС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ (ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ, Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ), принято ΠΏΠΈΡΠ°Ρ‚ΡŒ Π½Π° шильдикС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ «P» Π² Π’Π°Ρ‚Ρ‚Π°Ρ…, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ косинуса «Ρ„ΠΈ». Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° косинуса «Ρ„ΠΈ» опрСдСляСтся ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ самих этих ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π° Ρ‚ΠΎΡ‡Π½Π΅Π΅ — ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΠΈΡ… Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… сопротивлСний.

НапримСр, ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π° Π±ΠΈΡ€ΠΊΠ΅: P=5ΠΊΠ’Ρ‚, Π‘os(fi)=0.8. Π­Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅: Π”Π°Π½Π½Ρ‹ΠΉ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ (Π² номинальном Ρ€Π΅ΠΆΠΈΠΌΠ΅) потрСбляСт ΠΏΠΎΠ»Π½ΡƒΡŽ ΠŸΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (сумму Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощностСй). ΠΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ «S» Ρ€Π°Π²Π½ΡƒΡŽ P/Cos(fi)=5/0,8= 6,25 ΠΊΠ’Π° ΠΈ Π Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Β«QΒ» Π² Ρ€Π°Π·ΠΌΠ΅Ρ€Π΅ U*I/Sin(fi).
Для нахоТдСния номинального Ρ‚ΠΎΠΊΠ° двигатСля Π½ΡƒΠΆΠ½ΠΎ Π΅Π³ΠΎ ΠŸΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ «S» ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС (220), Π²ΠΏΡ€ΠΎΡ‡Π΅ΠΌ, Ρ‚ΠΎΠΊ указываСтся, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π½Π° шильдикС. ΠœΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ вопрос, ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΆΠ΅ Π½Π° Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°Ρ… (трансформаторах, стабилизаторах напряТСния) указываСтся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² ВА (Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…)? А ΠΊΠ°ΠΊ Π΅Π΅ Π΅Ρ‰Π΅ ΡƒΠΊΠ°Π·Π°Ρ‚ΡŒ? Допустим, Ρ‡Ρ‚ΠΎ Π½Π° стабилизаторС напряТСния ΡƒΠΊΠ°Π·Π°Π½Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 10000 Π’Π°. Π­Ρ‚ΠΎ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ, Ссли я ΠΏΠΎΠ΄Ρ†Π΅ΠΏΠ»ΡŽ ΠΊΡƒΡ‡Ρƒ ВЭНов ΠΊ Π΄Π°Π½Π½ΠΎΠΌΡƒ трансформатору, Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, отдаваСмая трансформатором Π² ВЭНы (Π² номинальном Ρ€Π΅ΠΆΠΈΠΌΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трансформатора) Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 10000 Π’Ρ‚. Π’Ρ€ΠΎΠ΄Π΅ всС сходится. А Ссли я Π·Π°Ρ…ΠΎΡ‡Ρƒ Π½Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ стабилизатор напряТСния ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ индуктивности ΠΈΠ»ΠΈ элСктродвигатСлСм с Π‘os(fi)=0.8? (ΠΊΡƒΡ‡Π΅ΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ)? И Π΄Π°Π½Π½Ρ‹ΠΉ стабилизатор Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΡƒΠΆΠ΅ 8000 Π’Ρ‚?Π° ΠΏΡ€ΠΈ Π‘os(fi)=0.85 -8500 Π’Ρ‚. Π’ΠΎΠ³Π΄Π° надпись Π½Π° шильдикС 10000 Π’Π° Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΠΆΠ΅ Π½Π΅ ΠΏΡ€Π°Π²ΠΎΠΌΠ΅Ρ€Π½ΠΎΠΉ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² (трансформаторов ΠΈ стабилизаторов напряТСния) ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Полной мощности (Π² нашСм случаС 1000 кВА), Π° ΠΊΠ°ΠΊ Ρ‚Ρ‹ Π΅Π΅ (ΠŸΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ) Π±ΡƒΠ΄Π΅ΡˆΡŒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ — Ρ‚Π²ΠΎΠ΅ Π΄Π΅Π»ΠΎ.
[i]Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅ΠΉΡ‚ΠΈ ΠΊ ΠΏΠΎΠ΄Π±ΠΎΡ€Ρƒ
стабилизатора напряТСния, элСктростанции,
источника бСспСрСбойного питания, ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€Π°.
[/i]

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности, косинус Β«Ρ„ΠΈΒ»

Π­Ρ‚ΠΎ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ срСднСй мощности ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΡŽ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. НаибольшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ коэффициСнта мощности Ρ€Π°Π²Π½ΠΎ 1. Π’ случаС ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, коэффициСнт мощности Ρ€Π°Π²Π΅Π½ косинусу ΡƒΠ³Π»Π° сдвига Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ синусоидами напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΈ опрСдСляСтся ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ Ρ†Π΅ΠΏΠΈ: Π‘os Ρ„ = r/Z, Π³Π΄Π΅ Ρ„ (Β«Ρ„ΠΈΒ») β€” ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π·, r β€” Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС Ρ†Π΅ΠΏΠΈ, Z β€” ΠΏΠΎΠ»Π½ΠΎΠ΅ сопротивлСниС Ρ†Π΅ΠΏΠΈ. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ 1 ΠΈ Π² цСпях с чисто Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ сопротивлСниями, Ссли Π² Π½ΠΈΡ… содСрТатся Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ участки. Π’ этом случаС коэффициСнт мощности ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ вслСдствиС искаТСния Ρ„ΠΎΡ€ΠΌΡ‹ ΠΊΡ€ΠΈΠ²Ρ‹Ρ… напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°.
ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности элСктричСской Ρ†Π΅ΠΏΠΈ β€” это косинус Ρ„Π°Π·ΠΎΠ²ΠΎΠ³ΠΎ ΡƒΠ³Π»Π° ΠΌΠ΅ΠΆΠ΄Ρƒ основаниями ΠΊΡ€ΠΈΠ²Ρ‹Ρ… напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Богласно Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΡŽ, коэффициСнт мощности β€” это ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ энСргий. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности (Π‘os Ο† = Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ/Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ = P/S (Π’Ρ‚/ВА), потрСбляСмых Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.


ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности — комплСксный ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ, Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‰ΠΈΠΉ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ ΠΈ Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ искаТСния, вносимыС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ Π² ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ΅Ρ‚ΡŒ.
Π’ΠΈΠΏΠΎΠ²Ρ‹Π΅ значСния коэффициСнта мощности:
— 1.00 — идСальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅;
— 0.95 — Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ;
— 0.90 — ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ;
— 0.80 — срСдний ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ соврСмСнных элСктродвигатСлСй;
— 0.70 — Π½ΠΈΠ·ΠΊΠΈΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ;
— 0.60 — ΠΏΠ»ΠΎΡ…ΠΎΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ.

ΠžΡ‚Π»ΠΈΡ‡ΠΈΡ кВА ΠΎΡ‚ ΠΊΠ’Ρ‚

Β«Π’ Ρ‡Π΅ΠΌ отличия кВА ΠΎΡ‚ ΠΊΠ’Ρ‚?» — этот вопрос — ΠΎΠ΄ΠΈΠ½ ΠΈΠ· Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ популярных. Π•Π³ΠΎ часто Π·Π°Π΄Π°ΡŽΡ‚ ΠΏΠΎΠΊΡƒΠΏΠ°Ρ‚Π΅Π»ΠΈ Π˜Π‘ΠŸ. ΠŸΡ€ΠΎΠ΄Π°Π²Ρ†Ρ‹ Π˜Π‘ΠŸ (ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ, собствСнно, ΠΈ Π·Π°Π΄Π°ΡŽΡ‚ это вопрос) ΠΎΡ‚Π²Π΅Ρ‡Π°ΡŽΡ‚ Π½Π° Π½Π΅Π³ΠΎ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ ΠΈ ΠΏΠΎΡ‡Ρ‚ΠΈ всСгда Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ. ΠŸΠΎΠΏΡ€ΠΎΠ±ΡƒΠ΅ΠΌ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ, ΠΊΠ°ΠΊ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² элСктричСской Ρ†Π΅ΠΏΠΈ.
Π’ Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ° Π΄Π΅Π»ΠΎ обстоит довольно просто. ЭлСктричСский Ρ‚ΠΎΠΊ, поступая ΠΈΠ· источника постоянного Ρ‚ΠΎΠΊΠ° Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ, ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ Π² Π½Π΅ΠΉ ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ (ΠΈΠ»ΠΈ Π±Π΅ΡΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ) Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΏΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΡŽ зарядов Π² Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ элСктричСского поля. Π Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ‚Π°ΠΊΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΎΡ‡Π΅Π½ΡŒ просто: Π½ΡƒΠΆΠ½ΠΎ ΡƒΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π½Π° ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅:

P[Π’Π°Ρ‚Ρ‚] = I[АмпСр] Γ— U[Π’ΠΎΠ»ΡŒΡ‚]

Π’ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, с ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½Π°ΠΌ приходится ΠΈΠΌΠ΅Ρ‚ΡŒ Π΄Π΅Π»ΠΎ, рассматривая Ρ€Π°Π±ΠΎΡ‚Ρƒ Π˜Π‘ΠŸ, всС Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΏΠΎ-Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ.
Для ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° вводится понятиС ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠΉ мощности — это ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (срСдняя ΠΏΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, выдСляСмая Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅) — ΠΎΠ½Π° измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ… — Ρ€Π°Π²Π½Π° срСднСму Π·Π° ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠΉ мощности.
Если напряТСниС ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ, ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ активная (ΠΈΠ»ΠΈ, ΠΈΠ½Π°Ρ‡Π΅ говоря, омичСская — Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π»Π°ΠΌΠΏΡ‹ накаливания), Ρ‚ΠΎ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΡŽ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Π’.Π΅. ΠΎΠ½Π° рассчитываСтся ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ°:

P[Π’Π°Ρ‚Ρ‚] = UдСйств Γ— IдСйств.

Рис. 1. МгновСнная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

Β

  • Π°) ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π²
    Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅;
  • Π±) ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π²
    Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ с Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ;
  • Π²) Π½Π΅ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ.

На рис.1. Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ Π² этом случаС напряТСниС ΠΈ Ρ‚ΠΎΠΊ всСгда ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΉ Π·Π½Π°ΠΊ (становятся ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ). ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ мгновСнная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСгда ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°. ЀизичСски это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π² любой ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ выдСляСтся Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. Π˜Π½Π°Ρ‡Π΅ говоря, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ Π² Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ°, заряды всСгда двиТутся Π² Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ дСйствия элСктричСского поля.
Если напряТСниС ΠΈ Ρ‚ΠΎΠΊ ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ, Π½ΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ Π΅ΠΌΠΊΠΎΡΡ‚Π½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ (Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ) ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ, Ρ‚ΠΎ Ρ‚ΠΎΠΊ ΠΎΠΏΠ΅Ρ€Π΅ΠΆΠ°Π΅Ρ‚ ΠΏΠΎ Ρ„Π°Π·Π΅ напряТСниС ΠΈΠ»ΠΈ отстаСт ΠΎΡ‚ Π½Π΅Π³ΠΎ. Π’ этом случаС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, выдСляСмая Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ.
На рисункС Π±) Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΈΠ·-Π·Π° Ρ„Π°Π·ΠΎΠ²ΠΎΠ³ΠΎ сдвига, Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, напряТСниС ΠΈ Ρ‚ΠΎΠΊ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½Ρ‹Π΅ Π·Π½Π°ΠΊΠΈ. Π’ это врСмя мгновСнная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ оказываСтся ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ ΡΡ€Π΅Π΄Π½ΡŽΡŽ Π·Π° ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊ скаТСт, Ρ‡Ρ‚ΠΎ Π² эти ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ‚ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΈΠ· Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² источник Ρ‚ΠΎΠΊΠ°. Π‘ Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния Ρ„ΠΈΠ·ΠΈΠΊΠ°, Π² эти ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ заряды ΠΏΠΎ ΠΈΠ½Π΅Ρ€Ρ†ΠΈΠΈ двиТутся ΠΏΡ€ΠΎΡ‚ΠΈΠ² сил элСктричСского поля.
Π€ΠΎΡ€ΠΌΡƒΠ»Π° для срСднСй Π·Π° ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ мощности для случая Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ с Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ нСсколько измСняСтся. Π’ Π½Π΅ΠΉ появляСтся коэффициСнт мощности. Для ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹Ρ… напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° ΠΎΠ½ числСнно Ρ€Π°Π²Π΅Π½ Π·Π½Π°ΠΊΠΎΠΌΠΎΠΌΡƒ со срСднСй ΡˆΠΊΠΎΠ»Ρ‹ «ΠΊΠΎΡΠΈΠ½ΡƒΡΡƒ Ρ„ΠΈ»:

P[Π’Π°Ρ‚Ρ‚] = UдСйств Γ— IдСйств Γ— Cos (fi).
Π—Π΄Π΅ΡΡŒ: fi — ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ Ρ‚ΠΎΠΊΠΎΠΌ.

ΠŸΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° называСтся ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (ВА). Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСгда большС ΠΈΠ»ΠΈ Ρ€Π°Π²Π½Π° Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ (выдСляСмой Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅) мощности.
Если Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ являСтся ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€, Ρ‚ΠΎ Π΄Π΅Π»ΠΎ обстоит Π΅Ρ‰Π΅ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ слоТнСС. Π’ΠΎΠΊ, потрСбляСмый ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠΌ, ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π΅ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ (см. рис. 30Π²). ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, выдСляСмая Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΉ Ρ„ΠΎΡ€ΠΌΠ΅ Ρ‚ΠΎΠΊΠ° Ρ‚Π°ΠΊΠΆΠ΅ мСньшС, Ρ‡Π΅ΠΌ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. На рис. 30Π² Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… значСниях напряТСния (ΠΊΠΎΠ³Π΄Π° напряТСниС ΠΌΠ°Π»ΠΎ) ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ Π½Π΅ потрСбляСт Ρ‚ΠΎΠΊΠ°. МгновСнная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² эти ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ€Π°Π²Π½Π° Π½ΡƒΠ»ΡŽ — напряТСниС ΠΊΠ°ΠΊ Π±Ρ‹ «ΠΏΡ€ΠΎΠΏΠ°Π΄Π°Π΅Ρ‚ зря», Π½Π΅ производя Ρ€Π°Π±ΠΎΡ‚Ρ‹.

Активная (выдСляСмая Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅) ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ для случая Π½Π΅Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ выраТаСтся Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

P[Π’Π°Ρ‚Ρ‚] = UдСйств Γ— IдСйств Γ— К,
Π³Π΄Π΅: К — коэффициСнт мощности.

Π’ΠΎΠΊ Β«ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠΉΒ»Β Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ нСсколько ΠΎΠΏΠ΅Ρ€Π΅ΠΆΠ°Π΅Ρ‚ напряТСниС. Но сдвиг Ρ„Π°Π· ΠΎΡ‡Π΅Π½ΡŒ Π½Π΅Π²Π΅Π»ΠΈΠΊ (10-30 градусов), поэтому коэффициСнт мощности для ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π° Π½Π΅ Ρ€Π°Π²Π΅Π½ косинусу ΡƒΠ³Π»Π° Ρ„Π°Π·ΠΎΠ²ΠΎΠ³ΠΎ сдвига, Π° Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС.
Если ΠΏΠΎΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΡΡ€Π΅Π΄Π½ΡŽΡŽ Π·Π° ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°, Ρ‚ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ²ΡˆΠΈΠΉΡΡ коэффициСнт мощности Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ€Π°Π²Π΅Π½ 0.6-0.8.
По Π΄Π°Π½Π½Ρ‹ΠΌ Ρ„ΠΈΡ€ΠΌΡ‹ American Power Conversion коэффициСнт мощности Ρ€Π°Π²Π΅Π½ 0.6 для ΠΏΠ΅Ρ€ΡΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ² ΠΈ 0.7 для ΠΌΠΈΠ½ΠΈ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€ΠΎΠ². На самом Π΄Π΅Π»Π΅, коэффициСнт мощности ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ связан с коэффициСнтом Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Ρ‹ Ρ‚ΠΎΠΊΠ° ΠΈ, Π΄Π°ΠΆΠ΅ для ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈ Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания, зависит ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, насколько Π±Π»ΠΎΠΊ питания ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ свою Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π’Π°ΠΊ, Ссли ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½ слабо (ΠΊ Π½Π΅ΠΌΡƒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ ΠΌΠ°Π»ΠΎ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ — дисководов, процСссоров ΠΈ Ρ‚. Π΄.), Ρ‚ΠΎ коэффициСнт Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Ρ‹ увСличиваСтся, Π° коэффициСнт мощности ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ.

Π’ зависимости ΠΎΡ‚ устройства Π˜Π‘ΠŸ, Ρ‚ΠΎΠΊ Π² Ρ€Π°Π·Π½Ρ‹Ρ… мСстах Π΅Π³ΠΎ схСмы зависит Π»ΠΈΠ±ΠΎ ΠΎΡ‚ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ‚ΠΎΠΊ, ΠΎΡ‚Π±ΠΈΡ€Π°Π΅ΠΌΡ‹ΠΉ ΠΎΡ‚ аккумуляторов), Π»ΠΈΠ±ΠΎ ΠΎΡ‚ Π΅Π΅ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Ρ‚ΠΎΠΊ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π˜Π‘ΠŸ). ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ Π˜Π‘ΠŸ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π΄Π²Π° значСния максимальной мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, которая ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π° ΠΊ Π˜Π‘ΠŸ: ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π²Π°Ρ‚Ρ‚Π°Ρ…. Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅, Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ случаС (для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ сочСтания Π˜Π‘ΠŸ + Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°) ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ ΠΈΠ· ΠΏΡ€Π΅Π΄Π΅Π»ΠΎΠ² (Π² Π²Π°Ρ‚Ρ‚Π°Ρ… ΠΈΠ»ΠΈ Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…) являСтся ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π½Ρ‹ΠΌ. Но это ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ спСциалист, зная, ΠΊΠ°ΠΊ устроСн Π˜Π‘ΠŸ ΠΈ ΠΊΠ°ΠΊ устроСна Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°. ΠžΠ±Ρ‰Π΅Π³ΠΎ Ρ€Π΅Ρ†Π΅ΠΏΡ‚Π° здСсь Π΄Π°Ρ‚ΡŒ нСльзя — слишком ΠΌΠ½ΠΎΠ³ΠΎ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² (Ρ€Π°Π·Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ ΠΈ схСмы Π˜Π‘ΠŸ, Ρ€Π°Π·Π½Ρ‹Π΅ сдвиги Ρ„Π°Π· ΠΈ коэффициСнты Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Ρ‹ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ Ρ‚.Π΄.). ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ подбирая Π˜Π‘ΠŸ, ΠΏΠΎΠΊΡƒΠΏΠ°Ρ‚Π΅Π»ΡŒ Π΄ΠΎΠ»ΠΆΠ΅Π½ просто ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΠ±Π° ограничСния. Π’.Π΅. ΠΈ активная, ΠΈ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΅Π³ΠΎ оборудования Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ мСньшС заявлСнных ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ Π˜Π‘ΠŸ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ, для Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π˜Π‘ΠŸ, Π±Π΅Ρ€ΡƒΡ‚ Π΅Ρ‰Π΅ ΠΈ запас ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Π² 30%.

НапряТСниС, Ρ‚ΠΎΠΊ, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ энСргия β€” элСктроника…

ΠžΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½ΠΎ

Если Π²Ρ‹ Π²ΠΏΠ΅Ρ€Π²Ρ‹Π΅ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚Π΅ ΠΈΠ·ΡƒΡ‡Π°Ρ‚ΡŒ основныС схСмы ΠΈΠ»ΠΈ Π±Π°Π·ΠΎΠ²ΡƒΡŽ элСктронику, Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΠΎΡ‚Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ нСсколько ΠΌΠΈΠ½ΡƒΡ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ½ΡΡ‚ΡŒ основы элСктричСства ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½Ρ‹Π΅ Ρ‚Π΅Ρ€ΠΌΠΈΠ½Ρ‹. ΠœΡ‹ создали нСсколько руководств, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… рассказываСтся ΠΎΠ± основных физичСских ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ°Ρ… ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρ‹, Π½ΠΎ Π½Π° самом Π΄Π΅Π»Π΅ это Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ для Π½Π°Ρ‡Π°Π»Π° Ρ€Π°Π±ΠΎΡ‚Ρ‹ со схСмами. ΠšΠΎΠ½Π΅Ρ‡Π½ΠΎ, Ссли Ρƒ вас Π΅ΡΡ‚ΡŒ врСмя, ΠΌΡ‹ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ Π²Π°ΠΌ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΠΈ эти руководства, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄Π°Ρ‚ΡŒ Π²Π°ΠΌ Π»ΡƒΡ‡ΡˆΠ΅Π΅ ΠΈΠ½Ρ‚ΡƒΠΈΡ‚ΠΈΠ²Π½ΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠ΅.

Но ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ½ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ напряТСниС ΠΈ Ρ‚ΠΎΠΊ. На всСх курсах ΠΏΠΎ схСмам, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚Π΅, большая Ρ‡Π°ΡΡ‚ΡŒ Π²Π°ΡˆΠΈΡ… усилий Π±ΡƒΠ΄Π΅Ρ‚ сосрСдоточСна Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ напряТСния, Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ Ρ‚ΠΎΠ³ΠΎ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ Π² цСпях. Иногда вас Ρ‚Π°ΠΊΠΆΠ΅ попросят Π½Π°ΠΉΡ‚ΠΈ силу, ΠΈ ΠΌΡ‹ коснСмся энСргии, просто Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΡΡΠ½ΠΈΡ‚ΡŒ Π΅Π΅ Ρ€ΠΎΠ»ΡŒ. Π”Π°Π²Π°ΠΉΡ‚Π΅ Ρ€Π°Π·Π±Π΅Ρ€Π΅ΠΌ ΠΈΡ… Π½Π° высоком ΡƒΡ€ΠΎΠ²Π½Π΅:

ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ ΠΈΠ·Π»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Ρ‚Π΅Ρ€ΠΌΠΈΠ½ΠΎΠ²

  • НапряТСниС — элСктричСский ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ΄Π½ΠΈΠΌ мСстом ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ. Бколько элСктричСства Ρ…ΠΎΡ‡Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒΡΡ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ΡΡ Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ….
  • Π’ΠΎΠΊ — Ρ‚ΠΎΠΊ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ Π² Π΄Ρ€ΡƒΠ³ΡƒΡŽ, Π±ΡƒΠΊΠ²Π°Π»ΡŒΠ½ΠΎ исходя ΠΈΠ· Ρ‚ΠΎΠ³ΠΎ, сколько элСктронов двиТСтся Π² сСкунду. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ΡΡ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — Ρ€Π°Π±ΠΎΡ‚Π°, которая ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ΡΡ Π² сСкунду. Π’ схСмах это ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ количСство Ρ‚Π΅ΠΏΠ»Π°, ΠΎΡ‚Π΄Π°Π²Π°Π΅ΠΌΠΎΠ΅ Ρ†Π΅ΠΏΡŒΡŽ. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ΡΡ Π² Π²Π°Ρ‚Ρ‚Π°Ρ… ΠΈΠ»ΠΈ дТоулях Π² сСкунду.
  • ЭнСргия — ΠΎΠ±Ρ‰ΠΈΠΉ объСм Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹. Для этого Π½Π΅Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ, которая являСтся Ρ€Π°Π·Π½ΠΈΡ†Π΅ΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ энСргиСй. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ΡΡ Π² дТоулях. Они Ρ€Π°Π·ΡŠΡΡΠ½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ·ΠΆΠ΅ Π² этом руководствС.

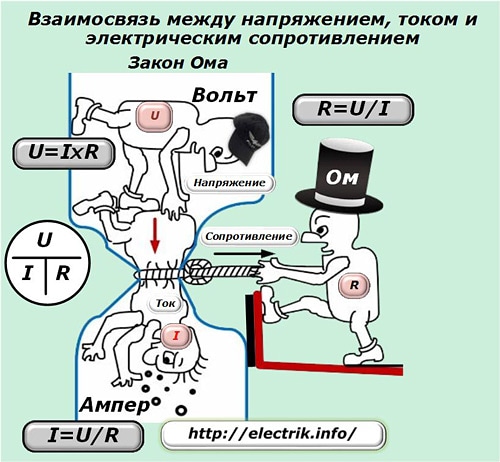

НапряТСниС ΠΈ сила Ρ‚ΠΎΠΊΠ°

На протяТСнии дСсятилСтий Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнными ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°ΠΌΠΈ, ΠΈΠ»Π»ΡŽΡΡ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌΠΈ, ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ элСктричСство ΠΈ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ силой Ρ‚ΠΎΠΊΠ°, являСтся использованиС Π²ΠΎΠ΄Ρ‹ Π² качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°. Π­Ρ‚ΠΎ ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ, хотя ΠΎΠ½ ΠΈ Π½Π΅ ΠΈΠ΄Π΅Π°Π»Π΅Π½, ΠΎΠ½ ΡƒΠ΄ΠΈΠ²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΡ…ΠΎΠΆ ΠΈ довольно эффСктивСн.

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΡŒΡ‚Π΅, Ρ‡Ρ‚ΠΎ напряТСниС ΠΏΠΎΡ…ΠΎΠΆΠ΅ Π½Π° Π²ΠΎΠ΄Ρƒ Π² ΠΎΠ·Π΅Ρ€Π΅ Π½Π° Π²Π΅Ρ€ΡˆΠΈΠ½Π΅ Ρ…ΠΎΠ»ΠΌΠ°. Он Ρ…ΠΎΡ‡Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ Π²Π½ΠΈΠ· ΠΏΠΎ склону, ΠΈ Ссли Ρƒ Π½Π΅Π³ΠΎ Π΅ΡΡ‚ΡŒ такая Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ, ΠΎΠ½ это сдСлаСт. Π­Ρ‚ΠΎ ΠΆΠ΅Π»Π°Π½ΠΈΠ΅ Π²ΠΎΠ΄Ρ‹ Ρ‚Π΅Ρ‡ΡŒ Π²Π½ΠΈΠ· ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, ΠΎΠ½ΠΎ Π½Π΅ прСдставляСт двиТСния ΠΈ само ΠΏΠΎ сСбС статично. Если Π²ΠΎΠ΄Π° Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Ρ‚Π΅Ρ‡ΡŒ, Ρ‚ΠΎ этот ΠΏΠΎΡ‚ΠΎΠΊ Π²ΠΎΠ΄Ρ‹ ΠΈ Π΅ΡΡ‚ΡŒ Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅. А Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΊΠ°Π½Π°Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Π΅Π΄Π΅Ρ‚ ΠΎΡ‚ Π²Π΅Ρ€ΡˆΠΈΠ½Ρ‹ Ρ…ΠΎΠ»ΠΌΠ° ΠΊ подноТию Ρ…ΠΎΠ»ΠΌΠ°, являСтся сопротивлСниСм. ВсС эти Ρ‚Ρ€ΠΈ элСмСнта Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ связаны, ΠΈ ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠ΅ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ взаимосвязь являСтся Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ Π°Π½Π°Π»ΠΈΠ·Π° схСмы, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ‚Π΅ΠΌΠΎΠΉ нашСго ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π³ΠΎ ΡƒΡ€ΠΎΠΊΠ°.

Π§Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°ΡΡˆΠΈΡ€ΠΈΡ‚ΡŒ эту аналогию, Π²Ρ‹ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ с напряТСниСм Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ значСния, насколько высок этот Ρ…ΠΎΠ»ΠΌ β€” Ссли Π½Π΅Ρ‚ отвСрстия для стока Π²ΠΎΠ΄Ρ‹, ΠΎΠ½Π° просто останСтся Ρ‚Π°ΠΌ. Если Ρ…ΠΎΠ»ΠΌ прСдставляСт собой Π³ΠΎΡ€Ρƒ высотой Ρ‚Ρ€ΠΈ ΠΌΠΈΠ»ΠΈ, Ρ‚Π°ΠΌ Π΅ΡΡ‚ΡŒ большой ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π», Π½ΠΎ всС Ρ€Π°Π²Π½ΠΎ Π½Π΅Ρ‚ ΠΏΠΎΡ‚ΠΎΠΊΠ°, Ссли Π½Π΅Ρ‚ Ρ‚Ρ€ΠΎΠΏΡ‹ ΠΈΠ»ΠΈ Ρ‚Ρ€ΡƒΠ±Ρ‹. ΠŸΡ€ΠΈ этом ΠΎΠ·Π΅Ρ€ΠΎ высотой Ρ‚Ρ€ΠΈ ΠΌΠΈΠ»ΠΈ с Ρ‚Ρ€ΡƒΠ±ΠΎΠΉ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π°Π»ΠΊΠΈΠ²Π°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· эту Ρ‚Ρ€ΡƒΠ±Ρƒ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ большС Π²ΠΎΠ΄Ρ‹, Ρ‡Π΅ΠΌ ΠΎΠ·Π΅Ρ€ΠΎ высотой 3 Ρ„ΡƒΡ‚Π° с Ρ‚Ρ€ΡƒΠ±ΠΎΠΉ Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°. Π’ΠΎΡ‚ ΠΊΠ°ΠΊ напряТСниС (ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π») влияСт Π½Π° Ρ‚ΠΎΠΊ (ΠΏΠΎΡ‚ΠΎΠΊ). Бохраняя сопротивлСниС (Ρ€Π°Π·ΠΌΠ΅Ρ€ Ρ‚Ρ€ΡƒΠ±Ρ‹) ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΌ, ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π·Π° счСт увСличСния напряТСния.

Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, Ссли Π²Ρ‹ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€ Ρ‚Ρ€ΡƒΠ±Ρ‹ (ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚Π΅ сопротивлСниС), Π½Π΅ мСняя высоту ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°, Π²Ρ‹ всС Ρ€Π°Π²Π½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ большС ΠΏΠΎΡ‚ΠΎΠΊΠ°. И Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, Ссли Π²Ρ‹ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€ Ρ‚Ρ€ΡƒΠ±Ρ‹ (ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚Π΅ сопротивлСниС), Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ мСньший ΠΏΠΎΡ‚ΠΎΠΊ. Π’ΠΎΡ‚ ΠΊΠ°ΠΊ сопротивлСниС (Ρ€Π°Π·ΠΌΠ΅Ρ€ Ρ‚Ρ€ΡƒΠ±Ρ‹) влияСт Π½Π° Ρ‚ΠΎΠΊ (расход). Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Π² Ρ†Π΅ΠΏΠΈ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ напряТСниС ΠΈ сопротивлСниС, Π° Ρ‚Π°ΠΊΠΆΠ΅ высоту ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π° ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€ Ρ‚Ρ€ΡƒΠ±Ρ‹, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΆΠ΅Π»Π°Π΅ΠΌΡ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ. Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ Π»Π΅Π³ΠΊΠΎ ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‡Π΅Π³ΠΎ-Ρ‚ΠΎ Π²Ρ€ΠΎΠ΄Π΅ ΠΌΠΎΡ‰Π½Ρ‹Ρ… рСостатов (Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠ½ΠΎΠ³Π΄Π° Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹Ρ… ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ рСзистором) ΠΎΡ‚ нашСго Π΄Ρ€ΡƒΠ³Π° CircuitBread Ohmite.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ рСзистора

БущСствуСт мноТСство Ρ‚ΠΈΠΏΠΎΠ² ΠΌΠΎΡ‰Π½Ρ‹Ρ… рСзисторов, Π½ΠΎ этот рассСиваСт ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΄ΠΎ 1000 Π’Ρ‚.

ΠšΡƒΠΏΠΈΡ‚ΡŒ ΠΎΠ½Π»Π°ΠΉΠ½

ОВ Ohmite

И послСднСС, Ρ‡Ρ‚ΠΎ касаСтся напряТСния

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ΄Π½ΠΈΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠΌ являСтся ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ. НапримСр, Π²Π΅Ρ€ΡˆΠΈΠ½Π° Ρ…ΠΎΠ»ΠΌΠ° явно Π²Ρ‹ΡˆΠ΅ основания Ρ…ΠΎΠ»ΠΌΠ°. А Ρ‡Ρ‚ΠΎ, Ссли ΠΌΡ‹ Π²Ρ‹Ρ€Ρ‹Π»ΠΈ яму Ρƒ подноТия Ρ…ΠΎΠ»ΠΌΠ° ΠΈ сдСлали Π΄Π½ΠΎ Π΅Ρ‰Π΅ Π½ΠΈΠΆΠ΅? Или Ρ‡Ρ‚ΠΎ, Ссли Π±Ρ‹ рядом с Ρ…ΠΎΠ»ΠΌΠΎΠΌ Π±Ρ‹Π»Π° Π³ΠΎΡ€Π°? Π₯ΠΎΠ»ΠΌ Π½ΠΈΠΆΠ΅ Π³ΠΎΡ€Ρ‹, поэтому сущСствуСт ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» ΠΌΠ΅ΠΆΠ΄Ρƒ Π³ΠΎΡ€ΠΎΠΉ ΠΈ Ρ…ΠΎΠ»ΠΌΠΎΠΌ, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ Ρƒ подноТия Ρ…ΠΎΠ»ΠΌΠ° ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Ρƒ ямы, Π²Ρ‹Ρ€Ρ‹Ρ‚ΠΎΠΉ Π½Π° Π΄Π½Π΅. Π’ΠΎ ΠΆΠ΅ самоС ΠΈ с напряТСниСм β€” ΠΊΠΎΠ³Π΄Π° ΠΌΡ‹ Π³ΠΎΠ²ΠΎΡ€ΠΈΠΌ ΠΎ напряТСнии, ΠΌΡ‹ Π³ΠΎΠ²ΠΎΡ€ΠΈΠΌ ΠΎΠ± элСктричСском ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π΅ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ ΠΏΠΎ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ Π΄Ρ€ΡƒΠ³ ΠΊ Π΄Ρ€ΡƒΠ³Ρƒ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΡ‹ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ самая ниТняя Ρ‚ΠΎΡ‡ΠΊΠ° β€” это Β«0Β» ΠΈΠ»ΠΈ Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΌΡ‹ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌ Β«Π·Π΅ΠΌΠ»Π΅ΠΉΒ» Π² качСствС эталона. Но ΠΈΠ½ΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚Π΅ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ напряТСния, Ρ‡Ρ‚ΠΎ просто ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ элСктричСский ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» Π² этой Ρ‚ΠΎΡ‡ΠΊΠ΅ Π½ΠΈΠΆΠ΅ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ ΠΌΡ‹ установили ΠΊΠ°ΠΊ наш ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» Β«Π·Π΅ΠΌΠ»ΠΈΒ». Иногда это ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ странным, Π½ΠΎ ΠΊΠ°ΠΊ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π²Ρ‹ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Ρ‚Π΅ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠΏΡ‹Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с цСпями ΠΈ элСктричСством, ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ напряТСния ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚ΡƒΡ‚ большой смысл. Π­Ρ‚ΠΎ становится Π΅Ρ‰Π΅ Π±ΠΎΠ»Π΅Π΅ Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΌ, ΠΊΠΎΠ³Π΄Π° Π²Ρ‹ ΠΏΠΎΠ½ΠΈΠΌΠ°Π΅Ρ‚Π΅, Ρ‡Ρ‚ΠΎ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ всС ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ свою пСрспСктиву ΠΈ ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π·Π½Π°ΠΊ напряТСния. Π­Ρ‚ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ 10 Π²ΠΎΠ»ΡŒΡ‚ свСрху Π²Π½ΠΈΠ·, Π½ΠΎ это Ρ‚Π°ΠΊΠΆΠ΅ -10 Π²ΠΎΠ»ΡŒΡ‚ снизу Π²Π²Π΅Ρ€Ρ…, поэтому v Π°Π± = -v Π±Π° . Π­Ρ‚ΠΎ пригодится ΠΏΡ€ΠΈ случаС.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΡ‚ΠΈΠ² энСргии

Π”Π°Π²Π°ΠΉΡ‚Π΅ снова сосрСдоточимся Π½Π° мощности ΠΈ энСргии. Π£Ρ‚Π²Π΅Ρ€ΠΆΠ΄Π΅Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ связь ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ энСргиСй зависит Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ, Π½Π΅ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈ Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ ясно. Π”Π°Π²Π°ΠΉΡ‚Π΅ сдСлаСм быстрый ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Π²Π΅Ρ‰ΠΈ ΠΏΡ€ΠΎΡ‰Π΅. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΡŒΡ‚Π΅, Ρ‡Ρ‚ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π½Π° 10 Ρ„ΡƒΡ‚ΠΎΠ². Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ΄Π±Ρ€ΠΎΡΠΈΡ‚ΡŒ Π΅Π³ΠΎ прямо Π²Π²Π΅Ρ€Ρ… Π·Π° 1 сСкунду ΠΈΠ»ΠΈ ΠΌΠ΅Π΄Π»Π΅Π½Π½ΠΎ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ 10 сСкунд. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ энСргии, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ для пСрСмСщСния ящика с 0 Π΄ΠΎ 10 Ρ„ΡƒΡ‚ΠΎΠ², Ρ‚Π°ΠΊΠΎΠ΅ ΠΆΠ΅, Π½ΠΎ ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚, бросок прямо Π²Π²Π΅Ρ€Ρ…, Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π² 10 Ρ€Π°Π· большС энСргии, Ρ‡Π΅ΠΌ ΠΌΠ΅Π΄Π»Π΅Π½Π½Ρ‹ΠΉ подъСм. Π’ ΠΏΠΎΠ΄Π°Π²Π»ΡΡŽΡ‰Π΅ΠΌ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ схСмных ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ ΠΈ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ ΠΌΡ‹ заботимся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎ мощности ΠΈ ΠΈΠ³Π½ΠΎΡ€ΠΈΡ€ΡƒΠ΅ΠΌ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ, Π½ΠΎ ΠΏΡ€ΠΈ обсуТдСнии источников энСргии, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ ΠΈ кондСнсаторы, это Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ становится критичСским.

Β«Π­Π½Π΅Ρ€Π³ΠΎΠ΅ΠΌΠΊΠΎΡΡ‚ΡŒ аккумуляторов Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ Ρƒ кондСнсаторов, Π½ΠΎ Ρƒ кондСнсаторов Π²Ρ‹ΡˆΠ΅ ΡΠ½Π΅Ρ€Π³ΠΎΠ΅ΠΌΠΊΠΎΡΡ‚ΡŒ, Ρ‡Π΅ΠΌ Ρƒ аккумуляторов. Π Π°ΡΡˆΠΈΡ€ΡΡ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ с ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΎΠΉ ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Π½Π½Ρ‹Π΅ числа, это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ кондСнсатор ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π½Π° 100 Ρ„ΡƒΡ‚ΠΎΠ² Π² Π²ΠΎΠ·Π΄ΡƒΡ… Π·Π° ΠΎΠ΄Π½Ρƒ сСкунду, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ батарСя Ρ‚ΠΎΠ³ΠΎ ΠΆΠ΅ физичСского Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π² Π²ΠΎΠ·Π΄ΡƒΡ… Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° 10 Ρ„ΡƒΡ‚ΠΎΠ² Π·Π° ΠΎΠ΄Π½Ρƒ сСкунду. ΠΎΠ΄Π½Π° сСкунда. Но ΠΏΡ€ΠΈ Ρ€Π°Π²Π½Ρ‹Ρ… физичСских Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ… батарСя ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π² ΠΎΠ±Ρ‰Π΅ΠΉ слоТности Π½Π° 5000 Ρ„ΡƒΡ‚ΠΎΠ², ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ закончится энСргия, Π° кондСнсатор ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄Π½ΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ Π² ΠΎΠ±Ρ‰Π΅ΠΉ слоТности Π½Π° 300 Ρ„ΡƒΡ‚ΠΎΠ², ΠΏΡ€Π΅ΠΆΠ΄Π΅ Ρ‡Π΅ΠΌ закончится энСргия».

ЭлСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ матСматичСски прСдставляСт собой ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π½Π° напряТСниС, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ являСтся Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠΌ ΠΊΠ°ΠΊ ΠΏΠΎΡ‚ΠΎΠΊΠ°, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π°. Π’ΠΎΠ·Π²Ρ€Π°Ρ‰Π°ΡΡΡŒ ΠΊ Π°Π½Π°Π»ΠΎΠ³ΠΈΠΈ с Π²ΠΎΠ΄ΠΎΠΉ, нСбольшой ΠΏΠΎΡ‚ΠΎΠΊ с большой высоты ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ энСргии. Или Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ большой ΠΏΠΎΡ‚ΠΎΠΊ с ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ нСбольшой высоты, создавая Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Но Ссли Ρƒ вас слишком ΠΌΠ°Π»ΠΎ Ρ‚ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ, силы Π½Π΅ Ρ‚Π°ΠΊ ΠΌΠ½ΠΎΠ³ΠΎ. Подобно Ρ‚ΠΎΠΌΡƒ, ΠΊΠ°ΠΊ ΠΏΠ°Π΄Π°ΡŽΡ‰Π°Ρ капля доТдя Π½Π΅ создаст ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ количСства энСргии, ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ΅ напряТСниС Π±Π΅Π· Ρ‚ΠΎΠΊΠ° Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ энСргии. Или Π²ΠΎΠ΄Π°, Π²Ρ‹Ρ‚Π΅ΠΊΠ°ΡŽΡ‰Π°Ρ ΠΈΠ· Ρ‡Π°ΡˆΠΊΠΈ Π½Π° стол, ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅, Π½ΠΎ Π·Π° Π½Π΅ΠΉ Π½Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΎΠ³ΠΎ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Π° для ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρ‹. Π­Ρ‚ΠΎ комбинация, которая создаСт силу.

ΠŸΡ€ΠΈ рассмотрСнии тСорСтичСской стороны схСм ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ часто игнорируСтся, особСнно ΠΏΠΎΠ½Π°Ρ‡Π°Π»Ρƒ. Как ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ силовых рСзисторов, Ohmite спСциализируСтся Π½Π° рСзисторах всСх ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ мощности. Если Π²Ρ‹ заглянСтС Π½Π° ΠΈΡ… Π²Π΅Π±-сайт, Π²Ρ‹ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅ ΠΎΠ΄Π½Ρƒ Ρ‡Π°ΡΡ‚ΡŒ, ΠΏΠΎΡΠ²ΡΡ‰Π΅Π½Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½Ρ‹ΠΌ рСзисторам всСх Ρ‚ΠΈΠΏΠΎΠ², Π½ΠΎ Ссли Π²Ρ‹ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚Π΅ΡΡŒ ΠΈΡ… Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠΌ Π²Ρ‹Π±ΠΎΡ€Π° Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, Π²Ρ‹ ΡƒΠ²ΠΈΠ΄ΠΈΡ‚Π΅, Ρ‡Ρ‚ΠΎ количСство энСргии, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°, Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ различаСтся. НСкоторыС ΠΈΠ· Π½ΠΈΡ… идСально подходят для Ρ€Π΅Π·ΠΊΠΈΡ… скачков напряТСния β€” большого Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ высоком напряТСнии β€” Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ΠΎΠ² Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ рСзисторы мСньшСго Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ ΡΡ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.


Π­Ρ‚ΠΎ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π·Π°Π»ΠΎΠΆΠΈΡ‚ΡŒ основу для понимания основных Ρ‚Π΅Ρ€ΠΌΠΈΠ½ΠΎΠ², Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Ρ… для Π½Π°Ρ‡Π°Π»Π° Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ схСм. Π”Π°Π»Π΅Π΅ Π΄Π°Π²Π°ΠΉΡ‚Π΅ ΡƒΠ·Π½Π°Π΅ΠΌ ΠΎ взаимосвязи ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм, Ρ‚ΠΎΠΊΠΎΠΌ ΠΈ сопротивлСниСм с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π·Π°ΠΊΠΎΠ½Π° Ома.

Автор:
Π”ΠΆΠΎΡˆ Π‘ΠΈΡˆΠΎΠΏ

Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΡƒΡΡΡŒ встраиваСмыми систСмами, Ρ‚ΡƒΡ€ΠΈΠ·ΠΌΠΎΠΌ, ΠΊΡƒΠ»ΠΈΠ½Π°Ρ€ΠΈΠ΅ΠΉ ΠΈ Ρ‡Ρ‚Π΅Π½ΠΈΠ΅ΠΌ, Π”ΠΆΠΎΡˆ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ» ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π±Π°ΠΊΠ°Π»Π°Π²Ρ€Π° элСктротСхники Π² УнивСрситСтС ΡˆΡ‚Π°Ρ‚Π° БойсС. ΠŸΡ€ΠΎΡ€Π°Π±ΠΎΡ‚Π°Π² нСсколько Π»Π΅Ρ‚ ΠΎΡ„ΠΈΡ†Π΅Ρ€ΠΎΠΌ CEC (Seabee) Π² Π’ΠœΠ‘ БША, Π”ΠΆΠΎΡˆ уволился ΠΈ Π² ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠΎΠ½Ρ†ΠΎΠ² Π½Π°Ρ‡Π°Π» Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π½Π°Π΄ CircuitBread с ΠΊΡƒΡ‡Π΅ΠΉ Π·Π°ΠΌΠ΅Ρ‡Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… людСй. Π’ настоящСС врСмя Π”ΠΆΠΎΡˆ ΠΆΠΈΠ²Π΅Ρ‚ Π½Π° югС Айдахо с ΠΆΠ΅Π½ΠΎΠΉ ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€ΡŒΠΌΡ Π΄Π΅Ρ‚ΡŒΠΌΠΈ.


Π‘ΠΎΠ·Π΄Π°Π½ΠΎ с нашим Π΄Ρ€ΡƒΠ³ΠΎΠΌ:

Компания Ohmite являСтся Π²Π΅Π΄ΡƒΡ‰ΠΈΠΌ поставщиком рСзистивных ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ для ΡΠΈΠ»ΡŒΠ½ΠΎΡ‚ΠΎΡ‡Π½Ρ‹Ρ…, Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… ΠΈ высокоэнСргСтичСских ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ. ΠšΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ Π·Π°ΠΊΠΎΠ½Π° Ома

Π‘ΠΎΡ†ΠΈΠ°Π»ΡŒΠ½Π°Ρ ΡΠ΅Ρ‚ΡŒ Π΄Ρ€ΡƒΠ·Π΅ΠΉ
  • YouTube
  • Π›ΠΈΠ½ΠΊΠ΅Π΄ΠΈΠ½

ΠŸΠΎΠ»ΡƒΡ‡ΠΈΡ‚Π΅ новСйшиС инструмСнты ΠΈ ΡƒΡ‡Π΅Π±Π½Ρ‹Π΅ пособия, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Ρ‚ΠΎ ΠΈΠ· тостСра.

Π Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌΠΈ ΠΈ Π²Π°Ρ‚Ρ‚Π°ΠΌΠΈ со ΡΡ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ΠΉ

Одно ΠΈΠ· основных Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌΠΈ ΠΈ Π²Π°Ρ‚Ρ‚Π°ΠΌΠΈ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π²ΠΎΠ»ΡŒΡ‚ являСтся Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ БИ разности ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΈ элСктродвиТущСй силы, Ρ‚ΠΎΠ³Π΄Π° ΠΊΠ°ΠΊ Π²Π°Ρ‚Ρ‚ являСтся Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ БИ мощности. Π”Ρ€ΡƒΠ³ΠΈΠ΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ ΠΎΠ±ΡŠΡΡΠ½ΡΡŽΡ‚ΡΡ Π½ΠΈΠΆΠ΅ Π² ΡΡ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‚Π°Π±Π»ΠΈΡ†Π΅.

Π’ΠΎΠ»ΡŒΡ‚Ρ‹ ΠΈ Π²Π°Ρ‚Ρ‚Ρ‹ связаны Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ. Π’ΠΎΠ»ΡŒΡ‚ измСряСт Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² источников питания ΠΈΠ»ΠΈ напряТСниС элСктричСских устройств. БимволичСскоС прСдставлСниС Π²ΠΎΠ»ΡŒΡ‚Π° — V. Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ… ΠΏΡ€ΠΎΡ‰Π΅ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π²Π°Ρ‚Ρ‚Π°ΠΌΠΈ, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ Π²Π°Ρ‚Ρ‚Ρ‹ — это ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ Π΄Π²ΡƒΡ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Π’Π°Ρ‚Ρ‚ прСдставлСн W. Он измСряСт ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡƒΡŽ элСктричСскими устройствами.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅: Π’ΠΎΠ»ΡŒΡ‚Ρ‹ ΠΈ Π’Π°Ρ‚Ρ‚Ρ‹

  1. Π‘Ρ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π°
  2. ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅
  3. ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ отличия

Π‘Ρ€Π°Π²Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ‚Π°Π±Π»ΠΈΡ†Π°

Π‘Π°Π·Π° для сравнСния Π’ΠΎΠ»ΡŒΡ‚ Π’Π°Ρ‚Ρ‚
ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π­Ρ‚ΠΎ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° БИ разности ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΈ Π­Π”Π‘. Π­Ρ‚ΠΎ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° мощности Π² систСмС БИ.
Π€ΠΎΡ€ΠΌΡƒΠ»Π°
Π•Π΄ΠΈΠ½ΠΈΡ†Ρ‹ ЭлСктродвиТущая сила ΠΈ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
Π‘ΠΈΠΌΠ²ΠΎΠ» Π’ Π’
Π§Ρ‚Π΅Π½ΠΈΠ΅ Π›Π΅Π³ΠΊΠΎ Π’Ρ€ΡƒΠ΄Π½ΠΎ
Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ нСбольшого напряТСния ΠΎΡ‚ источника питания. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ устройство Π’ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒ мощности
Π‘Π°Π·ΠΎΠ²Ρ‹ΠΉ Π±Π»ΠΎΠΊ КгМ 2 S -3 КгМ 2 A -1 S -3

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π²ΠΎΠ»ΡŒΡ‚Π°

Π’ΠΎΠ»ΡŒΡ‚Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‚ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡƒΡŽ элСктронами, двиТущимися ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ†Π° ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ. БимволичСски ΠΎΠ½ прСдставлСн Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ V. Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅Ρ‚ΡΡ элСктричСским ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΌ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ. Π’ΠΎΠ»ΡŒΡ‚ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ измСрСния, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ΠΌΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»ΡŒΡ‚, ΠΌΠΈΠ»Π»ΠΈΠ²ΠΎΠ»ΡŒΡ‚, ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚ ΠΈ Ρ‚. Π΄.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π²Π°Ρ‚Ρ‚Π°

Π’Π°Ρ‚Ρ‚ являСтся Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ мощности Π² систСмС БИ. Он опрСдСляСтся ΠΊΠ°ΠΊ общая энСргия, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ устройствами Π·Π° ΠΎΠ΄Π½Ρƒ сСкунду. Один Π²Π°Ρ‚Ρ‚ опрСдСляСтся ΠΊΠ°ΠΊ энСргия, нСобходимая для прохоТдСния ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π°ΠΌΠΏΠ΅Ρ€Π° Ρ‚ΠΎΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² Π² ΠΎΠ΄ΠΈΠ½ Π²ΠΎΠ»ΡŒΡ‚. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°, поэтому для измСрСния мощности Π² Π²Π°Ρ‚Ρ‚Π°Ρ… трСбуСтся ΠΊΠ°ΠΊ Π²ΠΎΠ»ΡŒΡ‚, Ρ‚Π°ΠΊ ΠΈ Π°ΠΌΠΏΠ΅Ρ€.
