Мощный стабилизатор на lm317 и транзисторе: LM317t характеристики: схема подключения стабилизатора тока

Содержание

lm317 стабилизатор тока - стабилизация и защита схемы

Построение мощных регулируемых блоков питания

Внутренний транзистор lm317 недостаточно мощный, для его увеличения придется использовать внешние дополнительные транзисторы. В данном случае выбираются компоненты без ограничений, потому что управление ими требует намного меньших величин токов, которые микросхема вполне способна предоставить.

Регулируемый блок питания lm317 с внешним транзистором не сильно отличается от обычного включения. Вместо постоянного R2 устанавливается переменный резистор, а база транзистора подключается на вход микросхемы через дополнительный ограничивающий резистор, запирающий транзистор. В качестве управляемого используется биполярный ключ с проводимостью p-n-p. В таком исполнении микросхема оперирует токами порядка 10 мА.

При проектировании двухполярных источников питания потребуется использовать комплементарную пару этой микросхемы, которой является lm337. А для увеличения выходного тока применяется транзистор с проводимостью n-p-n. В обратном плече стабилизатора компоненты подключаются таким же образом, как и в верхнем. В качестве первичной цепи выступает трансформатор или импульсный блок, что зависит от качества работы схемы и ее эффективности.

Схема стабилизатора тока на LM317

Максимально часто рассматриваемое устройство используется в источниках питания светодиодов. Далее представлена простейшая схема, в которой задействован резистор и микросхема.

На входе поставляется напряжение источника питания, а главный контакт соединяется с выходным аналогом при помощи резистора. Далее происходит агрегация с анодом светодиода. В самой популярной схеме стабилизатора тока LM317, описание

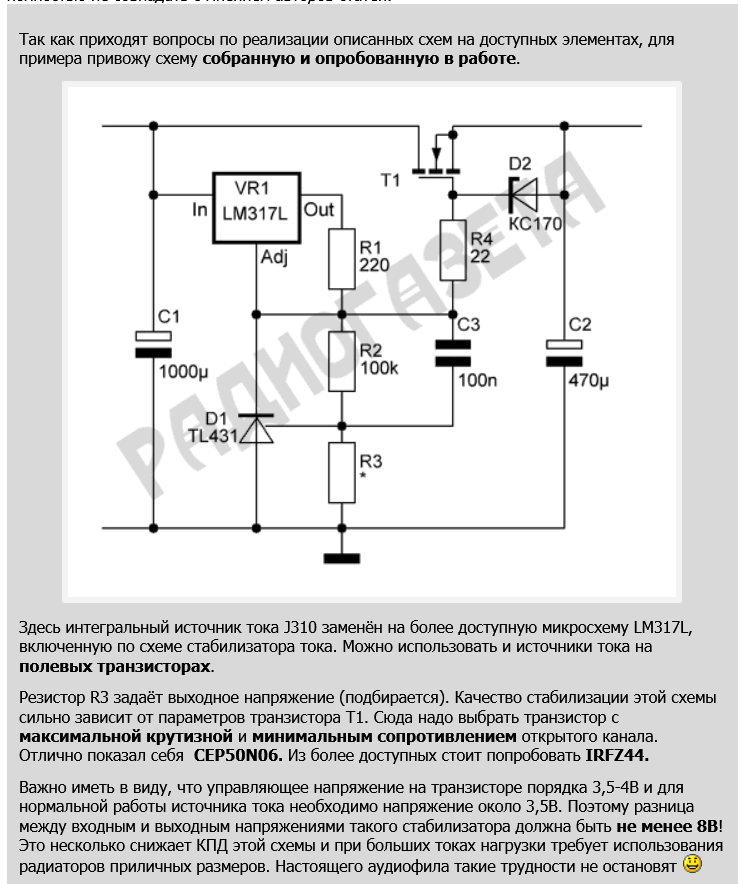

Мощный стабилизатор на lm317 и транзисторе

В последнее время интерес к схемам стабилизаторов тока значительно вырос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное питание по току. Наиболее простой, дешевый, но в то же время мощный и надежный токовый стабилизатор можно построить на базе одной из интегральных микросхем (ИМ): lm317, lm338 или lm350.

Datasheet по lm317, lm350, lm338

Прежде чем перейти непосредственно к схемам, рассмотрим особенности и технические характеристики вышеприведенных линейных интегральных стабилизаторов (ЛИС).

Все три ИМ имеют схожую архитектуру и разработаны с целью построения на их основе не сложных схем стабилизаторов тока или напряжения, в том числе применяемых и со светодиодами. Различия между микросхемами кроются в технических параметрах, которые представлены в сравнительной таблице ниже.

LM317LM350LM338
Диапазон значений регулируемого выходного напряжения1,2…37В1,2…33В1,2…33В
Максимальный показатель токовой нагрузки1,5А
Максимальное допустимое входное напряжение40В35В35В
Показатель возможной погрешности стабилизации

0,1%

Максимальная рассеиваемая мощность*15-20 Вт20-50 Вт25-50 ВтДиапазон рабочих температур0° – 125°С0° – 125°С0° – 125°СDatasheetLM317.pdfLM350.pdfLM338.pdf

* — зависит от производителя ИМ.

Во всех трех микросхемах присутствует встроенная защита от перегрева, перегрузки и возможного короткого замыкания.

Lm317, самая распространенная ИМ, имеет полный отечественный аналог — КР142ЕН12А.

Выпускаются интегральные стабилизаторы (ИС) в монолитном корпусе нескольких вариантов, самым распространенным является TO-220. Мощный стабилизатор на lm317 и транзистореМикросхема имеет три вывода:

  1. ADJUST. Вывод для задания (регулировки) выходного напряжения. В режиме стабилизации тока соединяется с плюсом выходного контакта.
  2. OUTPUT. Вывод с низким внутренним сопротивлением для формирования выходного напряжения.
  3. INPUT. Вывод для подачи напряжения питания.

Схемы и расчеты

Наибольшее применение ИС нашли в источниках питания светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора. Мощный стабилизатор на lm317 и транзистореНа вход ИМ подается напряжение источника питания, управляющий контакт соединяется с выходным через резистор (R), а выходной контакт микросхемы подключается к аноду светодиода.

Если рассматривать самую популярную ИМ, Lm317t, то сопротивление резистора рассчитывают по формуле: R=1,25/I (1), где I – выходной ток стабилизатора, значение которого регламентируется паспортными данными на LM317 и должно быть в диапазоне 0,01-1,5 А. Отсюда следует, что сопротивление резистора может быть в диапазоне 0,8-120 Ом. Мощность, рассеиваемая на резисторе, рассчитывается по формуле: PR=I 2 ×R (2). Включение и расчеты ИМ lm350, lm338 полностью аналогичны.

Полученные расчетные данные для резистора округляют в большую сторону, согласно номинальному ряду.

Постоянные резисторы производятся с небольшим разбросом значения сопротивления, поэтому получить нужное значение выходного тока не всегда возможно. Для этой цели в схему устанавливается дополнительный подстроечный резистор соответствующей мощности. Мощный стабилизатор на lm317 и транзистореЭто немного увеличивает цену сборки стабилизатора, но гарантирует получение необходимого тока для питания светодиода.

При стабилизации выходного тока более 20% от максимального значения, на микросхеме выделяется много тепла, поэтому ее необходимо снабдить радиатором.

Онлайн калькулятор lm317, lm350 и lm338

Допустим, необходимо подключить мощный светодиод с током потребления 700 миллиампер. Согласно формуле (1) R=1,25/0,7= 1.786 Ом (ближайшее значение из ряда E2—1,8 Ом). Рассеиваемая мощность по формуле (2) будет составлять: 0.7×0.7×1.8 = 0,882 Ватт (ближайшее стандартное значение 1 Ватт).

На практике, для предотвращения нагрева, мощность рассеивания резистора лучше увеличить примерно на 30%, а в корпусе с низкой конвекцией на 50%.

Кроме множества плюсов, стабилизаторы для светодиодов на основе lm317, lm350 и lm338 имеют несколько значительных недостатков – это низкий КПД и необходимость отвода тепла от ИМ при стабилизации тока более 20% от максимального допустимого значения. Избежать этого недостатка поможет применение импульсного стабилизатора, например, на основе ИМ PT4115.

На рисунке 1 приведены две простых схемы стабилизаторов тока. Первая схема имеет стабилизацию тока на уровне одного ампера, а вторая, с дополнительным транзистором – 3 ампера.

И в том и в другом случае все полупроводниковые элементы должны быть установлены на радиаторы с площадью охлаждения соответствующей мощности, выделяемой на этих элементах. Если, например, через стабилизатор с дополнительным транзистором протекает ток величиной три ампера и при этом вольтметр, подключенный к точкам 1 и 2 схемы, показывает падение напряжения четыре вольта, то общая мощность, выделяемая в виде тепла на транзисторе КТ818 и микросхеме LM317, будет равна Р = I •U; P = 3•4 = 12Вт. Площадь радиатора для отведения такой мощности можно определить по диаграмме. Транзистор и микросхему можно установить на один радиатор без прокладок.

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения от 1,2 до 37 В.
  • Ток нагрузки до 1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Мощный стабилизатор на lm317 и транзисторе

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 Kb, скачано: 39 764)

Аналог LM317

К аналогам стабилизатора LM317 можно отнести следующие стабилизаторы:

  • GL317
  • SG31
  • SG317
  • UC317T
  • ECG1900
  • LM31MDT
  • SP900
  • КР142ЕН12 (отечественный аналог)
  • КР1157ЕН1 (отечественный аналог)

28 комментариев

Интересная статья! Спасибо!

Спасибо. Только ноги перепутали. У 317 1н-ADJ, 3н-INP, 2н — OUTP.
Смотреть мордой к себе, счет слева направо.

Ничего не попутано.На схеме всё правильно.Учите технический английский язык. 1-управляющий, 2-выход, 3-вход
На схеме всё правильно.

Регулируемый

Стабилизатор напряжения на LM317 | AUDIO-CXEM.RU

Стабилизатор LM317 является очень популярным компонентом в построении стабилизированных источников питания. Чаще всего его называют регулятором напряжения, потому что выходное напряжение LM317 можно задавать в широком диапазоне. И все-таки, правильнее называть регулируемый линейный стабилизатор напряжения.

Помимо стабилизации напряжения, LM317 может включаться как стабилизатор тока, этому посвящена целая статья "Стабилизатор тока на LM317".

Как говорилось выше, элемент является линейным, а это важное преимущество, в плане качества питания, перед импульсными стабилизаторами, но увы, линейные компоненты уступают импульсным по КПД.

Стабилизатор выполняется в разных корпусах, соответственно характеристики у всех разные. Я преимущественно буду писать про исполнение в корпусе TO-220.

Основные технические характеристики LM317

Входное напряжение….. до +40В

Выходное напряжение….. от +1.25В до +37В

Разница Vin-Vout….. от 3В до 40В

Максимальный выходной ток при:

(Vin-Vout)<15В ….. 2.2А

(Vin-Vout)=40В ….. 0.4А

Другие характеристики и графики можно посмотреть в технических описаниях разных производителей (Datasheet).

Хочу обратить внимание, что максимально допустимый выходной ток стабилизатора будет зависеть от разницы входного и выходного напряжений. Таким образом, если на вход LM317 подано 40В, а на выходе будет установлено 3В, то максимально допустимый ток не должен превышать 400мА, при условии установки на фланец LM317 теплоотвода с большой охлаждающей поверхностью. Смысл в том, что чем больше разница входного и выходного напряжений, тем больше рассеивается на регуляторе тепла, так как эта разница падает именно на нем. Минимальная разница не должна быть меньше 3В.

Ниже представлен график зависимости тока на выходе, от разницы напряжений.

Схема стабилизатора напряжения на LM317

Как видно из схемы, за установку напряжения стабилизации отвечает делитель напряжения R1R2, средняя точка которого соединена с выводом обратной связи (регулировки).

Сопротивление резистора R1 постоянно и равняется 240Ом.

Подставляя в нижеприведенную формулу определенное значение сопротивления R2, можно посчитать напряжение стабилизации LM317. И наоборот, зная напряжение стабилизации можно рассчитать значение резистора R2.

Вот небольшая табличка (памятка) с уже посчитанными номиналами элементов.

Для наглядного опыта я собрал схему навесным монтажом, без емкостей, чтобы они не отвлекали. Резистора на 240Ом у меня не было, поэтому я установил на 220Ом. Соответственно, для выходного напряжения 15В сопротивление R2 должно быть примерно 2.4кОм.

При изменении входного напряжения, выходное остается стабильным.

Нагрузив выход резистором с сопротивлением 6.2Ома, ток нагрузки составил чуть более 2А.

Установив вместо постоянного резистора R2 подстроечный, получим схему регулируемого стабилизатора напряжения на LM317.

Схема регулируемого стабилизатора напряжения на LM317 с защитными диодами.

Данная схема применяется при выходном напряжении более 25В и выходных емкостей более 10мкФ.

При замыкании входа заряды емкостей могут вывести из строя LM317. Защитные диоды позволяют разрядить эти емкости, обеспечив протекание тока разряда, минуя линейный регулятор.

При замыкании входа на землю, конденсатор Co разрядится через диод D1, а Cadj через D2 и D1.

При выходном напряжении менее 25В и конденсаторов менее 10мкФ, при замыкании входа, разряд конденсаторов происходит через встроенный резистор сопротивлением 50Ом.

Datasheet на LM317 СКАЧАТЬ


Похожие статьи

lm317 стабилизатор тока - стабилизация и защита схемы

Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит? При повышении напряжения, сила тока медленно начинает набирать мощь. И только при достижении порогового значения, яркость светодиода становится насыщенной. Однако если ток не перестанет расти, то лампа может сгореть.

Правильная работа LED может быть обеспечена только благодаря стабилизатору. Эта защита необходима еще и по причине разброса пороговых значений напряжения светодиода. При подключении по параллельной схеме лампочки могут просто на просто сгореть, так как им приходится пропускать недопустимую для них величину тока.

Виды стабилизирующих устройств

По способу ограничения силы тока выделяются устройства линейного и импульсного типа.

Так как напряжение на светодиоде – неизменная величина, то стабилизаторы тока часто считают стабилизаторами мощности LED. Фактически последняя прямо пропорциональна изменению напряжения, что характерно для линейной зависимости.

Линейный стабилизатор нагревается тем больше, чем больше прилагается к нему напряжения. Это его главный недочёт. Преимущества данной конструкции обусловлены:

  • отсутствием электромагнитных помех;
  • простотой;
  • низкой стоимостью.

Более экономичными устройствами являются стабилизаторы на основе импульсного преобразователя. В этом случае мощность прокачивается порционно – по мере необходимости для потребителя.

Схемы линейных устройств

Самая простейшая схема стабилизатора – это схема, построенная на основе LM317 для светодиода. Последний являются аналогом стабилитрона с определенным рабочим током, который он может пропускать. Учитывая малую силу тока можно собрать простой аппарат самостоятельно. Наиболее простой драйвер светодиодных ламп и лент собирают именно таким способом.

Микросхема LM317 уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На её основе можно собрать регулируемый блок питания, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, модуль работает сразу, настройки не требуется.

Интегральный стабилизатор LM317 как никакой другой подходит для создания несложных регулируемых блоков питания, для электронных устройств с разными характеристиками, как с регулируемым выходным напряжением, так и с заданными параметрами нагрузки.

Основное назначение это стабилизация заданных параметров.  Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Выпускаются LM317 в монолитных корпусах, исполненных в нескольких вариациях. Самая распространённая модель TO-220 с маркировкой LM317Т.

Каждый вывод микросхемы имеет свое предназначение:

  • ADJUST. Ввод для регулирования выходного напряжения.
  • OUTPUT. Ввод для формирования выходного напряжения.
  • INPUT. Ввод для подачи питающего напряжения.

Технические показатели стабилизатора:

  • Напряжение на выходе в пределах 1,2–37 В.
  • Защита от перегрузки и КЗ.
  • Погрешность выходного напряжения 0,1%.
  • Схема включения с регулируемым выходным напряжением.

Мощность рассеяния и входное напряжение устройства

Максимальная «планка» входного напряжения должна быть не более заданной, а минимальная – выше желаемой выходной на 2 В.

Микросхема рассчитана на стабильную работу при максимальном токе до 1,5 А. Это значение будет ниже, если не применять качественный теплоотвод. Максимально допустимое рассеивание мощности без последнего равно примерно 1,5 Вт при температуре окружающей среды не более 300 С.

При установке микросхемы требуется изоляция корпуса от радиатора, к примеру, с помощью слюдяной прокладки. Также эффективный отвод тепла достигается путём применения теплопроводной пасты.

Краткое описание

Коротко описать достоинства радиоэлектронного модуля LM317, применяемого в стабилизаторах тока, можно так:

  • яркость светового потока обеспечивается диапазоном выходного напряжения 1, – 37 В;
  • выходные показатели модуля не зависят от частоты вращения вала электродвигателя;
  • поддерживание выходного тока до 1,5 А позволяет подключать несколько электроприёмников;
  • погрешность колебаний выходных параметров равна 0,1% от номинального значения, что является гарантией высокой стабильности;
  • имеется функция защиты по ограничению тока и каскадного отключения при перегреве;
  • корпус микросхемы заменяет землю, поэтому при внешнем креплении уменьшается количество монтажных кабелей.

Схемы включения

Безусловно, наипростейшим способом токового ограничения для светодиодных ламп станет последовательное включение добавочного резистора. Но данное средство подходит лишь только для маломощных LED.

Простейший стабилизированный блок питания

Чтобы сделать стабилизатор тока потребуется:

  • микросхемка LM317;
  • резистор;
  • монтажные средства.

Собираем модель по нижеприведенной схеме:

Модуль можно применять в схемах разных зарядных устройств либо регулируемых ИБ.

Блок питания на интегральном стабилизаторе

Этот вариант более практичный. LM317 ограничивает потребляемый ток, который задается резистором R.

Помните, что максимально допустимое значение тока, которое нужно для управления LM317, составляет 1,5 А с хорошим радиатором.

Схема стабилизатора с регулируемым блоком питания

Ниже изображена схема с регулируемым выходным напряжением 1.2–30 В/1,5 А.

Переменный ток преобразуется в постоянный с помощью моста-выпрямителя (BR1). Конденсатор С1 фильтрует пульсирующий ток, С3 улучшает переходную характеристику. Это означает, что стабилизатор напряжения может отлично работать при постоянном токе на низких частотах. Выходное напряжение регулируется ползунком Р1 от 1.2 вольта до 30 В. Выходной ток составляет около 1,5 А.

Подбор резисторов по номиналу для стабилизатора должен осуществляться по точному расчету с допустимым отклонением (небольшим). Однако разрешается произвольное размещение резисторов на монтажном плате, но желательно для лучшей стабильности размещать их подальше от радиатора LM317.

Область применения

Микросхема LM317 является отличным вариантом для использования в режиме стабилизации основных технических показателей. Она отличается простотой в исполнении, недорогой стоимостью и отличными эксплуатационными характеристиками. Единственный недостаток – пороговое значение напряжения составляет лишь 3 В. Корпус в стиле ТО220 – это одна из самых доступных моделей, которая позволяет рассеивать тепло довольно хорошо.

Микросхема применима в устройствах:

Стабилизирующая схема, построенная на основе LM317 простая, дешёвая, и в то же время надежная.

Самый простой стабилизатор ТОКА на LM317 (РЕГУЛИРУЕМЫЙ) \ Simplest LED driver on LM317.


Watch this video on YouTube

Простой стабилизатор тока на LM317. Простой драйвер.

Приветствуем Вас уважаемый посетитель данной  Интернет странички. Хотим обратить Ваше внимание, что существует множество схем и вариантов изготовления светодиодного драйвера, посредством простого стабилизатора тока на  LM317. Наиболее трудоёмкие и материально затратные, представляют собой дополнительные схематические решения, позволяющие при критических  перепадах напряжения и силы тока, сохранить наиболее дорогостоящие электронные компоненты.

Схема и принцип работы стабилизатора до 1.5А

Чтобы изготовить стабилизатор тока на  LM317  воспользуемся следующей схемой.
схема простого стабилизатора тока на LM317. простой driver для светодиода. Простой ограничитель тока до 1,5Асхема простого стабилизатора тока на LM317. простой driver для светодиода. Простой ограничитель тока до 10АМинимальное сопротивление резистора между управляющим электродом и выходным соответствует значению в 1 Ом, а максимальное значение равно 120 Ом. Сопротивление резистора можно подобрать опытным путем, или рассчитать по формуле.

I стабилизации = 1,25/R

Мощности резистора при рассеивании выделенного тепла, должно хватать, не только на рассеивание, а также учитывать возможность его перегрева, поэтому используется значение мощности с хорошим запасом. Чтобы её вычислить, необходимо использовать следующую формулу:

P вт = I² * R.

Как видно из формулы, мощность равна, квадрату силы тока умноженному на сопротивление резистора. Для выпрямления, наиболее эффективным решением будет применение стандартного диодного моста. На выходе диодного моста, устанавливают конденсатор  с большой ёмкостью. При регулировке силы тока  на LM317 LM317 используется линейный принцип работы. В связи с этим возможен их сильный нагрев, вследствие их низкого коэффициента полезного действия. Поэтому система охлаждения должна быть продуманной и эффективной, то есть иметь радиатор, который сможет хорошо охлаждать электронные компоненты. Если во время отслеживания  температуры нагрева, была зарегистрирована низкая температура, в этом случае можно использовать менее мощную систему охлаждения.

Мы не советуем заменять постоянный резистор на переменный, так как рассеиваемая мощность переменного резистора мала и он выйдет из строя.

Стабилизатор тока до 10А

Ток стабилизации можно повысить до 10 Ампер, если будут добавлены в схему транзистор с маркировкой  KT825A и сопротивление со значением 12 Ом. Такое распределение электронных компонентов используется радиолюбителями, у которых нет в наличии LM338 или LM350. Схема при силе тока в 3A собирается на основе транзистора КТ818. Нагрузочные амперы в любой из схем, рассчитываются тождественно.

схема простого стабилизатора тока на LM317. простой driver для светодиода. Простой ограничитель тока до 10А

Советы

Если у радиолюбителя появилось огромное желание, сделать драйвер, но в наличии нет нужного блока питания, то можно воспользоваться альтернативными возможностями.

Можно использовать вариант последовательного или параллельного подключения резисторов.

Если светодиодам требуется сила тока равная одному амперу, то при расчёте получим сопротивление равное  1,25 Oм. Подобрать резистор с таким значением Вы не сможете, потому что их не производят, поэтому необходимо взять первый ближний, с чуть большим сопротивлением.

Предложить знакомому радиолюбителю поменять подходящий по параметрам блок питания, на нужную ему радиодеталь или электронную схему. На питание собранной схемы подключить батарейку Крону или аналогичную по параметрам на 9V. Если Кроны нет, последовательно соединить 6 батарей любого размера по 1,5 V и подключить их к схеме.

Настоятельно советуем Вам, не использовать LM317 на пределе допустимых норм. Производимые в Китае электронные элементы, имеют малый запас прочности. Безусловно, тут имеется защита от короткого замыкания или от перегрева, но вот успешно она срабатывает, не во всех критических режимах и ситуациях. При подобных ситуациях, могут сгореть кроме LM317, другие электронные компоненты, а это вовсе не желательно.

Главные параметры LM317: Входное напряжение до 40 В, нагрузка до 1,5А; максимальная температура рабочая +125°С, защита от короткого замыкания.

Блок питания на LM317

Блок питания – необходимая вещь в арсенале любого радиолюбителя. И я предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема не трудная, а набор деталей для сборки – минимален. А теперь от слов к делу.

Для сборки нужны следующие комплектующие:

НО! Эти все детали представлены точно по схеме, и выбор комплектующих зависит от характеристики трансформатора, и прочих условий. Ниже представлены компоненты согласно схеме, но их мы будем сами подбирать!

Трансформатор (12-25 В.)
Диодный мост на 2-6 А.
C1 1000 мкФ 50 В.
C2 100 мкФ 50 В.
R1 (номинал подбирается в зависимости от от трансформатора, он служит для запитки светодиода)
R2 200 Ом
R3 (переменный резистор, подбирается тоже, его номинал зависит от R1, но об этом позже)
Микросхема LM317T
А также инструменты, которые понадобятся в ходе работы.

Сразу привожу схему:

Микросхема LM317 является регулятором напряжения. Именно на ней я и буду собирать данное устройство.
И так, приступаем к сборке.

Шаг 1. Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть, нужно подобрать правильные номиналы, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти вот по этой ссылке: Калькулятор онлайн
Я надеюсь, вы разберетесь. Я рассчитывал резистор R2, взяв R1=180 Ом, а выходное напряжение 30 В. Итого получилось 4140 Ом. То есть мне нужен резистор на 5 кОм.

Шаг 2. С резисторами разобрались, теперь дело за печатной платой. Её я делал в программе Sprint Layout, скачать можно тут: скачать плату

Шаг 3. Сначала поясню, что куда впаивать. К контактам 1 и 2 – светодиод. 1 – это катод, 2 – анод. А резистор для него (R1) считаем тут: рассчитать резистор
К контактам 3, 4, 5 – переменный резистор. А 6 и 7 не пригодились. Это было задумано для подключения вольтметра. Если вам это не нужно, то просто отредактируйте скачанную плату. Ну а если понадобится, то установите перемычку между 8 и 9 контактами. Плату я делал на гетинаксе, методом ЛУТ, травил в перекисе водорода (100 мл перекиси + 30 г. Лимонной кислоты + чайная ложка соли).
Теперь о трансформаторе. Я взял силовой трансформатор ТС-150-1. Он обеспечивает напряжение в 25 вольт.

Шаг 4. Теперь нужно определиться с корпусом. Недолго думая, мой выбор пал на корпус от старого компьютерного блока питания. Кстати, в этом корпусе раньше был мой старый бп.

В переднюю панель я взял от бесперебойника, которая очень хорошо подошла по размерам.

Вот так примерно она будет установлена:

Далее нужно выломать переднюю часть корпуса, для закрепления панели. После чего обработать острые края напильником.

Чтобы закрыть дыру в центре, я вклеил небольшой кусок ДВП, и просверлил все нужные отверстия. Ну и установил разъемы Banana.

Кнопка включения питания осталась сзади. Её на фото пока нет. Трансформатор я закрепил его «родными» гайками к задней решетки вентилятора. Он точно подошел по размерам.

А на место где будет плата, тоже приклеил кусок ДВП, дабы избежать замыкания.

Шаг 5. Теперь нужно установить плату и радиатор, припаять все необходимые провода. И не забываем про предохранитель. Его я прикрепил сверху на трансформатор. На фото это всё выглядит, как-то страшно и не красиво, но наделе это совсем не так.

Шаг 6. Далее устанавливаем переднюю панель. Её я приклеил на термоклей. В просверленные отверстия вставляем светодиод, прикручиваем переменный резистор, разъемы banana я уже установил ранее.

Остается только закрыть верхнюю крышку. Её я тоже немного приклеил на термоклей к панели. И теперь наш блок питания готов! Остается его только протестировать.

Этот блок способен выдавать максимальное напряжение в 32 В и силу тока до 2 ампер. Минимальное напряжение - 1,1 В, а максимальное 32 В.

Спасибо, всем удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Цепи зарядного устройства для батареи 12 В

[с использованием LM317, LM338, L200, транзисторов]

В этой статье мы обсудим список простых схем зарядного устройства 12 В, которые очень просты и дешевы по своей конструкции, но чрезвычайно точны с точки зрения выходного напряжения и тока. спецификации.

Все представленные здесь конструкции управляются по току, что означает, что их выходы никогда не выходят за пределы заранее определенного фиксированного уровня.


ОБНОВЛЕНИЕ: Ищете сильноточное зарядное устройство? Эти мощные зарядные устройства для свинцово-кислотных аккумуляторов могут помочь вам удовлетворить ваши требования.


Простейшее зарядное устройство на 12 В

Как я неоднократно повторял во многих статьях, основным критерием для безопасной зарядки аккумулятора является поддержание максимального входного напряжения немного ниже спецификации полной зарядки аккумулятора и поддержание тока на уровне уровень, не вызывающий нагревания аккумулятора.

Если эти два условия соблюдаются, вы можете заряжать любую батарею, используя минимальную схему, такую ​​же простую, как следующая:

В приведенной выше простейшей схеме 12 В - это выходное значение RMS трансформатора.Это означает, что пиковое напряжение после выпрямления будет 12 x 1,41 = 16,92 В. Хотя это выглядит выше, чем уровень полного заряда 12 В батареи, равный 14 В, на самом деле батарея не пострадала из-за малоточных характеристик трансформатора. .

Тем не менее, рекомендуется извлекать батарею , как только амперметр показывает около нуля вольт.

Автоматическое выключение : Если вы хотите, чтобы указанная выше конструкция автоматически отключалась при достижении полного уровня заряда, вы можете легко добиться этого, добавив ступень BJT с выходом, как показано ниже:

В этом В конструкции мы использовали каскад BJT с обычным эмиттером, база которого зафиксирована на уровне 15 В, что означает, что напряжение на эмиттере никогда не может превышать 14 В.

И когда клеммы аккумулятора имеют тенденцию превышать уровень 14 В, BJT смещается в обратном направлении и просто переходит в режим автоматического отключения. Вы можете настроить стабилитрон 15 В до тех пор, пока на выходе для батареи не будет около 14,3 В.

Это превращает первую конструкцию в полностью автоматическую систему зарядного устройства на 12 В, которая проста в сборке, но при этом полностью безопасна.

Кроме того, поскольку нет конденсатора фильтра, 16 В не применяется как постоянный постоянный ток, а как переключение ВКЛ / ВЫКЛ 100 Гц.Это снижает нагрузку на аккумулятор, а также предотвращает сульфатирование пластин аккумулятора.

Почему важен контроль тока

Зарядка любого типа заряжаемого аккумулятора может быть критичной и требует определенного внимания. Когда входной ток, при котором заряжается батарея, значительно высок, добавление контроля тока становится важным фактором.

Все мы знаем, насколько умна IC LM317, и неудивительно, почему это устройство находит так много приложений, требующих точного управления мощностью.

Схема зарядного устройства 12-вольтовой батареи с регулируемым током с использованием микросхемы LM317, представленная здесь, показывает, как можно сконфигурировать микросхему LM317, используя всего пару резисторов и обычный блок питания трансформаторного моста для зарядки 12-вольтовой батареи с максимальной точностью.

Как это работает

Микросхема в основном подключается в обычном режиме, в котором R1 и R2 включены для необходимой регулировки напряжения.

Питание на ИС подается от обычной сети трансформатор / диодный мост; напряжение составляет около 14 вольт после фильтрации через C1.

Отфильтрованное 14 В постоянного тока подается на входной контакт ИС.

Вывод ADJ на ИС закреплен на стыке резистора R1 и переменного резистора R2. R2 можно точно настроить для согласования конечного выходного напряжения с аккумулятором.

Без включения Rc схема будет вести себя как простой источник питания LM 317, где ток не будет измеряться и контролироваться.

Однако с Rc вместе с транзистором BC547, помещенным в схему в показанном положении, он способен определять ток, который подается в батарею.

Пока этот ток находится в желаемом безопасном диапазоне, напряжение остается на заданном уровне, однако, если ток имеет тенденцию возрастать, напряжение снимается микросхемой и падает, ограничивая дальнейшее повышение тока и обеспечивая соответствующую безопасность для аккумулятора.

Формула для расчета Rc:

R = 0,6 / I, где I - максимальный желаемый предел выходного тока.

Для оптимальной работы микросхемы потребуется радиатор.

Подключенный амперметр используется для контроля состояния заряда аккумулятора.Как только амперметр покажет нулевое напряжение, аккумулятор можно отсоединить от зарядного устройства для использования по назначению.

Принципиальная схема № 1

Список деталей

Следующие детали потребуются для создания описанной выше схемы

  • R1 = 240 Ом,
  • R2 = предустановка 10k.
  • C1 = 1000 мкФ / 25 В,
  • Диоды = 1N4007,
  • TR1 = 0-14 В, 1 ампер
Как подключить горшок к цепи LM317 или LM338

На следующем изображении показано, как 3 контакта горшка должен быть правильно настроен или соединен с любой схемой регулятора напряжения LM317 или схемой регулятора напряжения LM338:

Как видно, центральный штифт и любой из внешних контактов выбран для подключения потенциометра или потенциометра к цепи, третий неподключенный контакт остается неиспользованным.


Принципиальная схема № 2

Цепь регулируемого сильноточного зарядного устройства LM317 № 3

Для модернизации вышеупомянутой схемы до регулируемой сильноточной схемы зарядного устройства LM317 могут быть реализованы следующие модификации:

Цепь регулируемого зарядного устройства № 4

5) Компактная схема зарядного устройства 12 В с использованием микросхемы LM 338

IC LM338 - выдающееся устройство, которое можно использовать для неограниченного числа потенциальных приложений электронных схем.Здесь мы используем его для создания схемы автоматического зарядного устройства 12 В.

Почему LM338 IC

По сути, основная функция этой ИС - это контроль напряжения, и ее также можно подключить для управления токами с помощью некоторых простых модификаций.

Схемы зарядного устройства идеально подходят для этой ИС, и мы собираемся изучить один пример схемы для создания схемы автоматического зарядного устройства 12 В с использованием ИС LM338.

Обращаясь к принципиальной схеме, мы видим, что вся схема подключена к микросхеме LM301, которая формирует схему управления для выполнения действий отключения.

IC LM338 сконфигурирован как регулятор тока и как модуль автоматического выключателя.

Использование LM338 в качестве регулятора и операционного усилителя в качестве компаратора

Вся операция может быть проанализирована по следующим точкам: IC LM 301 подключен как компаратор с его неинвертирующим входом, закрепленным на фиксированной контрольной точке, полученной от делителя потенциала сеть сделана из R2 и R3.

Потенциал, полученный от соединения R3 и R4, используется для установки выходного напряжения IC LM338 на уровень, который на оттенок выше, чем требуемое напряжение зарядки, примерно до 14 вольт.

Это напряжение подается на аккумулятор под зарядным устройством через резистор R6, который здесь включен в виде датчика тока.

Резистор на 500 Ом, подключенный между входными и выходными контактами IC LM338, гарантирует, что даже после автоматического выключения цепи аккумулятор будет непрерывно заряжаться, пока он остается подключенным к выходу схемы.

Кнопка запуска используется для инициирования процесса зарядки после того, как частично разряженный аккумулятор подключен к выходу схемы.

R6 может быть выбран соответствующим образом для получения различных скоростей зарядки в зависимости от батареи AH.

Подробная информация о работе схемы (объяснено + ElectronLover)

«Как только подключенная батарея полностью заряжена, потенциал на инвертирующем входе операционного усилителя становится выше, чем установленное напряжение на неинвертирующем входе ИС. мгновенно переключает выход операционного усилителя на низкий логический уровень ".

Согласно моему предположению:

  • V + = VCC - 74 мВ
  • V- = VCC - Icharging x R6
  • VCC = напряжение на выводе 7 операционного усилителя.

Когда Аккумулятор полностью заряжается Уровень заряда снижается. V- становится больше, чем V +, выход операционного усилителя становится низким, включаются PNP и светодиод.

Кроме того,

R4 получает заземление через диод. R4 становится параллельным R1, уменьшая эффективное сопротивление, видимое от контакта ADJ LM338 к GND.

Vout (LM338) = 1,2 + 1,2 x Reff / (R2 + R3), Reff - сопротивление контакта ADJ к GND.

Когда Reff уменьшает выходную мощность LM338, уменьшает и запрещает зарядку.

Принципиальная схема

6) Зарядное устройство 12 В с использованием микросхемы L200

Вы ищете схему зарядного устройства постоянного тока для обеспечения безопасной зарядки аккумулятора? Пятая простая схема, представленная здесь с использованием IC L200, просто покажет вам, как построить зарядное устройство постоянного тока.

Важность постоянного тока

Зарядное устройство постоянного тока настоятельно рекомендуется для обеспечения безопасности и длительного срока службы батареи. Используя IC L200, можно создать простое, но очень полезное и мощное автомобильное зарядное устройство, обеспечивающее постоянный выходной ток.

Я уже обсуждал много полезных схем зарядного устройства в своих предыдущих статьях, некоторые из которых были слишком точными, а некоторые гораздо проще по конструкции.

Хотя основные критерии, связанные с зарядкой аккумуляторов, во многом зависят от типа аккумулятора, но в основном это напряжение и ток, которые особенно нуждаются в соответствующих параметрах, чтобы обеспечить эффективную и безопасную зарядку любого аккумулятора.

В этой статье мы обсудим схему зарядного устройства, подходящую для зарядки автомобильных аккумуляторов, оборудованную визуальным индикатором обратной полярности и индикаторами полной зарядки.

Схема включает в себя универсальный, но не столь популярный стабилизатор напряжения IC L200 вместе с несколькими внешними дополнительными пассивными компонентами, чтобы сформировать полноценную схему зарядного устройства.

Давайте узнаем больше об этой схеме зарядного устройства постоянного тока.

Принципиальная схема с использованием L200 IC

Работа схемы

IC L200 обеспечивает хорошее регулирование напряжения и, следовательно, обеспечивает безопасную зарядку с постоянным током, что необходимо для любого типа заряжаемых аккумуляторов.

Обращаясь к рисунку, входное питание обеспечивается стандартной конфигурацией трансформатор / мост, C1 образует основной конденсатор фильтра, а C2 отвечает за заземление любого левого остаточного переменного тока.

Зарядное напряжение устанавливается регулировкой переменного резистора VR1 при отсутствии нагрузки на выходе.

В схеме есть индикатор обратной полярности с использованием светодиода LD1.

Когда подключенная батарея полностью заряжается, т.е. когда ее напряжение становится равным установленному, ИС ограничивает ток зарядки и предотвращает чрезмерную зарядку батареи.

Вышеупомянутая ситуация также снижает положительное смещение T1 и создает разность потенциалов выше -0,6 В, так что он начинает проводить и включает LD2, указывая на то, что аккумулятор полностью заряжен и может быть извлечен из зарядного устройства.

Резисторы Rx и Ry - это токоограничивающие резисторы, необходимые для фиксации или определения максимального зарядного тока или скорости, с которой необходимо заряжать аккумулятор. Он рассчитывается по формуле:

I = 0.45 (Rx + Ry) / Rx.Ry.

IC L200 может быть установлен на подходящем радиаторе для облегчения постоянной зарядки аккумулятора; однако встроенная схема защиты ИС практически никогда не позволяет ИС повредиться. Обычно он включает в себя встроенную защиту от перегрева, короткого замыкания на выходе и защиту от перегрузки.

Диод D5 гарантирует, что микросхема не будет повреждена в случае случайного неправильного подключения батареи с обратной полярностью на выходе.

Диод D7 включен для предотвращения разряда подключенной батареи через микросхему в случае, если система выключена без отсоединения батареи.

Вы можете легко модифицировать эту схему зарядного устройства постоянного тока, чтобы сделать ее совместимой с зарядкой 6-вольтовой батареи, выполнив простые изменения номинала нескольких резисторов. Пожалуйста, обратитесь к списку деталей, чтобы получить необходимую информацию.

Список деталей
  • R1 = 1K
  • R2 = 100E,
  • R3 = 47E,
  • R4 = 1K
  • R5 = 2K2,
  • VR1 = 1K,
  • D1 — D4 И D7 = 1N5408,
  • D5, D6 = 1N4148,
  • светодиоды = КРАСНЫЕ 5 мм,
  • C1 = 2200 мкФ / 25 В,
  • C2 = 1 мкФ / 25 В,
  • T1 = 8550,
  • IC1 = L200 (корпус TO-3)
  • A = Амперметр, 0-5А,
  • FSDV = Вольтметр, 0-12В FSD
  • TR1 = 0-24 В, ток = 1/10 батареи AH

Как настроить цепь зарядного устройства CC

Схема настроить следующим образом:

Подключить регулируемый источник питания к цепи.

Установите напряжение, близкое к верхнему пороговому уровню.

Отрегулируйте предустановку так, чтобы реле оставалось активным при этом напряжении.

Теперь немного увеличьте напряжение до верхнего порогового уровня и снова отрегулируйте предустановку так, чтобы реле просто срабатывало.

Схема настроена и может использоваться в обычном режиме с фиксированным входом 48 В для зарядки нужного аккумулятора.

Запрос от одного из моих последователей:

Hi Swagatam,

Я получил ваше письмо с веб-сайта www.brighthub.com, где вы поделились своим опытом в создании зарядного устройства.

Пожалуйста, у меня небольшая проблема, и я надеюсь, что вы могли бы мне помочь:

Я просто непрофессионал без особых знаний в электронике.

Я использовал инвертор мощностью 3000 Вт и недавно обнаружил, что он не заряжает батарею (а инвертирует). У нас здесь не так много экспертов, и, опасаясь дальнейшего повреждения, я решил приобрести отдельное зарядное устройство для зарядки аккумулятора.

Мой вопрос: зарядное устройство, которое я получил, имеет выходную мощность 12 вольт и 6 ампер, будет ли оно заряжать мою сухую батарею с емкостью 200 Ач? Если да, сколько времени потребуется для полной зарядки, и если нет, то какую емкость зарядного устройства я могу получить для этой цели? В прошлом у меня был опыт, когда зарядное устройство повредило мою батарею, и на этот раз я не хочу рисковать.

Большое спасибо.

Habu Maks

Мой ответ г-ну Habu

Hi Habu,

Зарядный ток зарядного устройства в идеале должен составлять 1/10 Ач батареи. Это означает, что для вашей батареи на 200 Ач зарядное устройство должно быть рассчитано примерно на 20 ампер.
При такой скорости для полной зарядки аккумулятора потребуется от 10 до 12 часов.
С зарядным устройством на 6 ампер зарядка аккумулятора может занять много времени, или процесс зарядки может просто не начаться.

Спасибо и привет.

7) Простая схема зарядного устройства 12 В с 4 светодиодными индикаторами

Схема автоматического зарядного устройства на 12 В с 4 светодиодными индикаторами может быть изучена в следующем посте. Конструкция также включает 4-х уровневый индикатор состояния зарядки с использованием светодиодов. Схема была запрошена мистером Денди.

Зарядное устройство с 4 светодиодными индикаторами состояния

Я хотел бы спросить и с нетерпением жду, когда вы сделаете автоматическое зарядное устройство для сотового телефона на 5 В и зарядное устройство на 12 В (в принципиальной схеме и на первом трансформаторе CT) автоматическое / отключен с помощью индикатора батареи и

LED горит красным, поскольку индикатор зарядки (индикатор включения зарядки) с использованием IC LM 324 и

LM 317 и полностью заряженной батареи с использованием зеленого светодиода и отключения электрического тока при аккумулятор полностью заряжен.

Для схемы зарядного устройства сотового телефона 5 Вольт Я хочу иметь уровни следующих индикаторов:

0-25% батарея находится в зарядном устройстве с помощью красного светодиода. 25-50% с помощью синего светодиода (красный светодиод горит out) 55-75% с использованием желтого светодиода (красный светодиод, сбои синего) 75-100% с использованием зеленого светодиода (красный, синий, желтый светодиоды) рядом со схемой зарядного устройства 12 VI хочет использовать 5 светодиодов следующим образом : 0-25% при использовании красного светодиода 25-50% при использовании оранжевого светодиода (красный светодиод гаснет) 50-75% при использовании желтого светодиода (красный светодиод, отключение оранжевого цвета) 75-100% при использовании синего светодиода (красный, оранжевый, желтый сбой) более 100% с помощью зеленого светодиода (светодиод красный, оранжевый, желтый, синий перебои).

Я надеюсь, что вы, компоненты общие и доступные, и как можно скорее сделали схему выше, потому что мне действительно нужны детали схемы.

Надеюсь, вы поможете мне найти лучшее решение.

Конструкция

В запрошенной конструкции используется 4-х уровневый индикатор состояния, что можно увидеть ниже. TIP122 контролирует чрезмерную разрядку батареи, а TIP127 обеспечивает мгновенное отключение питания батареи при превышении лимита перезарядки. достигается за аккумулятор.

Переключатель SPDT можно использовать для выбора зарядки аккумулятора либо от сетевого адаптера, либо от возобновляемого источника энергии, такого как солнечная панель.

Принципиальная схема

ОБНОВЛЕНИЕ:

Следующая испытанная схема зарядного устройства на 12 В была отправлена ​​компанией «Ali Solar» с просьбой поделиться ею в этом посте:

Схемы интеллектуального зарядного устройства 12 В

Следующий автоматический Схема интеллектуального зарядного устройства 12 В была разработана мной исключительно в ответ на просьбы двух увлеченных читателей этого блога г-на.Винод и мистер Сэнди.

Давайте послушаем, что мистер Винод обсуждал со мной в электронных письмах относительно создания схемы интеллектуального зарядного устройства:

8) Обсуждение дизайна персонального зарядного устройства 12 В

"Привет, Свагатам, меня зовут Винод Чандран. Профессионально Я художник дубляжа в киноиндустрии малаялам, но я тоже энтузиаст электроники. Я постоянный посетитель вашего блога. Теперь мне нужна ваша помощь.

Я только что построил автоматическое зарядное устройство SLA, но с этим возникли некоторые проблемы.К этому письму прилагаю схему.

Красный светодиод в цепи должен светиться, когда батарея полностью заряжена, но он светится все время (моя батарея показывает только 12,6 В).

Еще одна проблема - банк в 10к. нет никакой разницы, когда я поворачиваю горшок вправо и влево. . Поэтому я прошу вас либо исправить эти проблемы, либо помочь мне найти схему автоматического зарядного устройства, которая подает мне визуальное или звуковое предупреждение, когда батарея полностью заряжена или разряжена.

Как любитель, я делал вещи из старых электронных приборов.Для зарядного устройства у меня есть некоторые компоненты. 1. Трансформатор от старого видеоплеера. выход 22в, 12в, 3,3в.

А я не умею мерить ампер. Мой цифровой мультиметр может проверять только 200 мА. У него есть порт 10А, но я не могу измерить с ним ток (метр показывает «1»). Итак, я предположил, что трансформатор выше 1А и ниже 2А с размером и требованиями vcd-плеера. 2. Другой трансформатор -12-0-12 5А 3.

Другой трансформатор - 12в 1А 4. Трансформатор от моих старых ИБП (Numeric 600exv).Вход этого трансформатора регулируется переменным током? 5. Пара LM 317's 6. Батарея SLA от старых упс- 12в 7Ач. (Сейчас у него заряд 12,8в) 7. SLA аккумулятор от старого инвертора 40w - 12v 7Ah. (заряд 3.1v) Одна вещь, которую я забыл вам сказать. После первой схемы зарядного устройства сделал еще одну (тоже прикреплю). Это не автоматический, но он работает. И мне нужно измерить ампер этого зарядного устройства.

Для этой цели я искал в Google программу для моделирования анимированных схем, но пока ее не нашел.Но я не могу нарисовать схему в этом инструменте. нет таких деталей, как LM317 и LM431 (регулируемый шунтирующий регулятор). даже не потенциометр или светодиод.

Поэтому я прошу вас помочь мне найти инструмент для моделирования визуальных схем. Надеюсь, ты мне поможешь. касаемо

Hi Vinod, красный светодиод не должен светиться все время, а поворот потенциометра должен изменить> выходное напряжение без подключенной батареи.

Вы можете сделать следующее:>> Удалите резистор 1 кОм последовательно с потенциометром 10 кОм и подключите соответствующий вывод потенциометра непосредственно к земле.

Подключите потенциометр 1K через базу транзистора и землю (используйте центр и любой другой вывод потенциометра).

Удалите все, что показано справа от батареи на диаграмме, я имею в виду реле и все такое ..... Надеюсь, с указанными выше изменениями вы сможете регулировать напряжение, а также регулировать потенциометр базового транзистора для светодиод светится только после того, как батарея полностью заряжена, примерно при 14 В.

Я не доверяю симуляторам и использую их, я верю в практические тесты, которые являются лучшим методом проверки.Для батареи 12 В, 7,5 Ач используйте трансформатор 0-24 В, 2 ампера, отрегулируйте выходное напряжение вышеуказанной схемы до 14,2 вольт.

Отрегулируйте потенциометр базового транзистора так, чтобы светодиод только начинал светиться при 14 В. Выполняйте эти настройки без подключенной к выходу батареи. Вторая схема тоже хороша, но не автоматическая ... правда, регулируется по току. Дайте мне знать, что вы думаете. Спасибо, Swagatam

Hi Swagatam,
Прежде всего позвольте мне сказать спасибо за ваш быстрый ответ. Я попробую ваши предложения.перед этим мне нужно подтвердить упомянутые вами изменения. Прикреплю изображение с вашими предложениями. Пожалуйста, подтвердите изменения в схеме. -vinod chandran

Hi Vinod,

Отлично.

Отрегулируйте предустановку базы транзистора до тех пор, пока светодиод не начнет тускло светиться при напряжении около 14 вольт без подключенной батареи.

С уважением.

Привет, Свагатам. Ваша идея прекрасна. Зарядное устройство работает, и теперь горит один светодиод, указывая на то, что идет зарядка.но как я могу настроить светодиодный индикатор полной зарядки. Когда я переворачиваю горшок на землю (что означает меньшее сопротивление), начинает светиться светодиод.

при высоком сопротивлении светодиод не горит. После 4 часов зарядки аккумулятор показывает 13.00в. Но теперь индикатор полного заряда не горит. Пожалуйста, помогите мне.

Прошу прощения снова побеспокоить вас. Последнее письмо было ошибкой. я неправильно понял ваше предложение. Поэтому, пожалуйста, игнорируйте это письмо.

Теперь я настраиваю потенциометр 10 кОм на 14,3 В (довольно сложно настроить потенциометр, потому что небольшое изменение приведет к большему выходному напряжению.). И я настраиваю горшок 1k, чтобы он немного светился. Это зарядное устройство должно указывать на батарею 14v ?. Ведь дайте мне знать степень опасности полного заряда аккумулятора.

Как вы и предположили, когда я тестировал схему с макета, все было в порядке. Но после пайки в печатную плату все происходит странно.

Красный светодиод не работает. напряжение зарядки в порядке. В любом случае я прилагаю изображение, которое показывает текущее состояние цепи. пожалуйста, помогите мне. В конце концов, позвольте мне спросить вас об одном.Подскажите, пожалуйста, схему автоматического зарядного устройства с индикатором полного заряда аккумулятора. ?

Привет, swagatam, На самом деле я нахожусь в середине вашего автоматического зарядного устройства с функцией гистерезиса. Я просто добавил несколько модификаций. Я приложу схему к этому письму. пожалуйста, проверьте это. Если эта схема не в порядке, я могу подождать тебя до завтра.

Простая схема # 8

Я забыл спросить одну вещь. У меня трансформатор примерно 1-2 А. Я не знаю, какой правильный.как я могу проверить с помощью мультиметра ?.
Кроме того, если это трансформатор на 1 А или 2 А, как я могу уменьшить ток
до 700 мА.
касается

Hi Vinod, Схема в порядке, но не будет точной, доставит вам много проблем при настройке.

Трансформатор на 1 ампер будет обеспечивать 1 ампер при коротком замыкании (проверьте, подключив измерительные щупы к проводам питания в диапазоне 10 ампер и установив либо постоянный, либо переменный ток в зависимости от выхода).

Означает, что максимальная мощность составляет 1 ампер при нулевом напряжении.Вы можете свободно использовать его с батареей 7,5 Ач, это не повредит, так как напряжение упадет до уровня напряжения батареи при токе 700 мА, и батарея будет безопасно заряжена. Но не забудьте отключить аккумулятор, когда напряжение достигнет 14 вольт.

В любом случае, в схему, которую я вам предоставлю, будет добавлено средство контроля тока, так что беспокоиться не о чем.

С уважением.

Я предоставлю вам идеальную и простую автоматическую схему, пожалуйста, подождите до завтра.

Hi swagatam,
Надеюсь, вы поможете мне найти лучшее решение. Спасибо.
касается
vinod chandran

Тем временем другой активный последователь этого блога г-н Сэнди также запросил аналогичную схему интеллектуального зарядного устройства 12 В через комментарии.

Итак, наконец, я разработал схему, которая, надеюсь, удовлетворит потребности мистера Винода и мистера Сэнди по назначению.

На следующем 9-м рисунке показана автоматическая схема двухступенчатого зарядного устройства батареи от 3 до 18 вольт, управляемая напряжением и током, с функцией резервной зарядки.

Принципиальная схема № 9
О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

LM317 со схемой повышения внешнего тока

Популярная микросхема стабилизатора напряжения LM317 рассчитана на выдачу не более 1,5 ампер, однако добавление в схему повышающего транзистора внешнего тока позволяет модернизировать схему регулятора для работы с гораздо более высокими токами, и до любых желаемых уровней.

Вы, возможно, уже встречали схему фиксированного стабилизатора напряжения 78XX, которая была модернизирована для обработки более высоких токов, добавив к ней внешний силовой транзистор, IC LM317 не является исключением, и то же самое можно применить к этой универсальной схеме регулируемого регулятора напряжения в чтобы обновить его характеристики для обработки большого количества тока.

Стандартная схема LM317

На следующем изображении показана стандартная схема регулируемого стабилизатора напряжения IC LM317 с использованием минимального количества компонентов в виде одного постоянного резистора и потенциометра 10 кОм.

Предполагается, что эта установка предлагает регулируемый диапазон от нуля до 24 В при входном напряжении 30 В. Однако, если мы рассмотрим диапазон тока, он не превышает 1,5 ампер независимо от входного тока питания, поскольку микросхема внутренне оборудована, чтобы допускать только до 1.5 ампер и подавите все, что может потребоваться выше этого предела.

Показанная выше конструкция, которая ограничена максимальным током 1,5 А, может быть модернизирована с помощью внешнего PNP-транзистора, чтобы повысить ток наравне с входным током питания, то есть, как только это обновление будет реализовано, вышеуказанная схема сохранит свою переменную Функция регулирования напряжения, тем не менее, сможет подавать на нагрузку полный входной ток питания, минуя внутреннюю функцию ограничения тока IC.

Расчет выходного напряжения

Для расчета выходного напряжения цепи источника питания LM317 можно использовать следующую формулу

VO = VREF (1 + R2 / R1) + (IADJ × R2)

где = VREF = 1.25

Current ADJ можно фактически игнорировать, поскольку он обычно составляет около 50 мкА и, следовательно, слишком мал.

Добавление внешнего усилителя Mosfet

Это обновление повышения тока может быть реализовано путем добавления внешнего PNP-транзистора, который может быть в форме силового BJT или P-канального MOSFET, как показано ниже, здесь мы используем mosfet, сохраняющий вещи компактны и позволяют значительно улучшить характеристики.

В приведенной выше схеме Rx становится ответственным за обеспечение триггера затвора для МОП-транзистора, так что он может проводить в тандеме с LM317 IC и усиливать устройство дополнительным током, заданным входным источником.

Первоначально, когда входная мощность подается в схему, подключенная нагрузка, которая может быть рассчитана на гораздо более высокий, чем 1,5 А, пытается получить этот ток через LM317 IC, и в процессе этого пропорциональная величина отрицательного напряжения создается на RX, заставляя MOSFET реагировать и включаться.

Как только срабатывает МОП-транзистор, все входное питание стремится течь через нагрузку с избыточным током, но, поскольку напряжение также начинает увеличиваться за пределы уставки потенциометра LM317, LM317 получает обратное смещение.

Это действие на время отключает LM317, который, в свою очередь, отключает напряжение на Rx и питание затвора для МОП-транзистора.

Следовательно, МОП-транзистор также имеет тенденцию отключаться на мгновение, пока цикл снова не продлится, позволяя процессу продолжаться бесконечно с заданным регулированием напряжения и высокими требованиями к току.

Расчет резистора затвора МОП-транзистора

Rx можно рассчитать, как указано в:

Rx = 10 / 1A,

, где 10 - оптимальное напряжение срабатывания МОП-транзистора, а 1 ампер - это оптимальный ток через микросхему до появления Rx. это напряжение.

Следовательно, Rx может быть резистором 10 Ом с номинальной мощностью 10 x 1 = 10 Вт

Если используется силовой BJT, цифра 10 может быть заменена на 0,7 В

Хотя приведенное выше приложение повышения тока с использованием МОП-транзистор выглядит интересно, у него есть серьезный недостаток, так как эта функция полностью лишает ИС функции ограничения тока, что может привести к перегоранию или возгоранию МОП-транзистора в случае короткого замыкания на выходе.

Чтобы противостоять этой уязвимости, связанной с перегрузкой по току или коротким замыканием, другой резистор в форме Ry может быть установлен с выводом истока МОП-транзистора, как показано на следующей схеме.

Резистор Ry должен вырабатывать противодействующее напряжение на самом себе всякий раз, когда выходной ток превышает заданный максимальный предел, так что противодействующее напряжение на источнике МОП-транзистора подавляет напряжение срабатывания затвора МОП-транзистора, вызывая полное отключение в течение МОП-транзистор, предотвращая тем самым возгорание МОП-транзистора.

Эта модификация выглядит довольно простой, однако вычисление Ry может немного сбить с толку, и я не хочу исследовать его глубже, поскольку у меня есть более приличная и надежная идея, которая, как можно ожидать, также выполнит полный контроль тока для обсуждаемого подвесного двигателя LM317. схема применения повышающего транзистора.

Использование BJT для управления током

Конструкцию для создания вышеуказанной конструкции, оснащенной повышающим током, а также защитой от короткого замыкания и перегрузки, можно увидеть ниже:

Пара резисторов и BC547 BJT - это все, что может потребуются для включения желаемой защиты от короткого замыкания в модифицированную схему повышения тока для LM317 IC.

Теперь вычисление Ry становится чрезвычайно простым и может быть вычислено по следующей формуле:

Ry = 0.7 / ограничение тока.

Здесь 0,7 - это напряжение срабатывания BC547, а «предел тока» - это максимально допустимый ток, который может быть указан для безопасной работы МОП-транзистора, допустим, этот предел установлен равным 10 А, тогда Ry можно рассчитать как :

Ry = 0,7 / 10 = 0,07 Ом.

Вт = 0,7 x 10 = 7 Вт.

Итак, теперь, когда ток имеет тенденцию пересекать вышеуказанный предел, BC547 проводит, заземляя контакт ADJ IC и отключая выход Vout для LM317

Использование BJT для повышения тока

Если вы не слишком увлечены используя mosfet, в этом случае вы, вероятно, могли бы применить BJT для требуемого повышения тока, как показано на следующей диаграмме:

Предоставлено: http: // www.ti.com/lit/ds/slvs044x/slvs044x.pdf

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.

Lm317t Lm317 To-220 Линейный стабилизатор Ic 1.5a Регулируемый стабилизатор

Мы продаем 100% оригинальной электроники
1 из-за характеристик электронных компонентов, однотипные могут иметь разную упаковку, конечный слог и марку.
При запросе просьба предоставить полную модель, прикрепить и правильную упаковку.
2. На складе слишком много товаров. Изображения продуктов нельзя загружать по одному

Упаковка и доставка

Пункты оплаты

Пункты:
AliBaba Trade Assurance / Wire Transfer / MoneyGram
Western Union / PayPal / WeChat Pay / AliPay

Каналы для кредитных карт:
AliBaba Trade Assurance (только VISA и MaterCard) / PayPal

Пожалуйста, отправьте нам копию перевода после оплаты

Отправка товаров

Express: DHL / UPS / TNT / FedEx / EMS / Aramex / ABXetc..

AirPost:
Post-NL / Singapore Post / ePacket / CDEK /
Hongkong Post / DHL eCommerce / PTT и т.д ...

Обычная почта:
Почта Китая и т.д ...

Наши услуги

Гарантия качества

1. Все отправляемые детали проверены перед отправкой.

2. Мы предлагаем гарантию качества на 30-360 дней.

3. Запчасти только новые и оригинальные.

Предложение по спецификации

1.Отправьте нам список с номером детали / количеством / другими характеристиками.

2. Вовремя выработаем и обсудим с Вами цену.

3. Разместите заказы и организуйте отгрузку ..

.

5 шт. LM317 LM317AEMP шелкография N07A SOT223 микросхемы стабилизатора | |

Небольшая прибыль, но высокий оборот, чтобы гарантировать качество, если мне нужно больше, пожалуйста, свяжитесь с нами, мы скорректируем цену в соответствии с вашими услугамиСоветы покупателя

1: убедитесь, что в первую очередь ваш адрес правильный

2: пожалуйста проверьте, заполнена ли посылка товарами
О США
Чтобы гарантировать:
* только лучшие товары народного потребления и гарантировать высшее качество.

* быстро и точно доставить товары клиентам по всему миру
Служба поддержки клиентов, мы очень рады ответить на любые вопросы, свяжитесь с нами, мы ответим как можно скорее
. Сфера деятельности: auto IC , схема цифроаналогового преобразования, однокристальный микрокомпьютер, фотоэлектрическая связь, накопитель, регулятор напряжения тройника, SCR, полевой эффект, шоттки, реле, резисторный конденсатор, трубка, разъем и т. д. Доставка по всему миру.
(за исключением некоторых стран и APO / FPO)
2.После подтверждения оплаты своевременно обрабатывайте заказы. Мы адресуем заказ на подтверждение доставки.
Ваш адрес заказа должен совпадать с вашим адресом доставки.
4. Display / Getty Images не является актуальным проектом, только для справки. Время доставки услуг, предоставляемых перевозчиком, за исключением выходных и праздничных дней.
Срок доставки может отличаться, особенно во время праздника. Если вы не получили товар в течение нескольких дней после оплаты, свяжитесь с нами.Мы отследим товар и ответим мне как можно скорее.
Наша цель - сделать клиентов довольными! 7. Из-за состояния запасов и разницы во времени мы выберем доставку ваших товаров с первого доступного склада для быстрой доставки

Доставка товара.
У нас есть преимущество
1: у нас есть собственные запасы, есть много поставок
2: качество продукции достигло серии сертификатов 3: мы - все виды транспорта, почтовые посылки Гонконга и Китая, EMS .Федерация DHL.

ИБП

и TNT, могут полностью удовлетворить различные потребности покупателей.
Я поверю





.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
