Какие основные параметры имеют германиевые транзисторы серии МП39-МП41. Для каких целей они использовались. Как правильно подключать и применять эти транзисторы в схемах. Какие особенности нужно учитывать при работе с германиевыми транзисторами.

Общая характеристика германиевых транзисторов МП39, МП40, МП41

Транзисторы МП39, МП40 и МП41 относятся к семейству германиевых p-n-p транзисторов, разработанных в СССР в 60-х годах XX века. Эти приборы предназначались для применения в низкочастотных усилительных каскадах различной аппаратуры.

Основные характеристики транзисторов данной серии:

• Структура: p-n-p
• Материал: германий
• Корпус: металлостеклянный с гибкими выводами
• Масса: около 2 г
• Рабочий диапазон температур: от -60°C до +70°C

Ключевые параметры транзисторов МП39, МП40, МП41

Рассмотрим основные электрические параметры данных транзисторов:

Коэффициент передачи тока

Этот параметр показывает, во сколько раз изменение тока коллектора больше вызвавшего его изменения тока базы. Значения для разных моделей:

• МП39: не менее 12
• МП39Б: 20-60
• МП40, МП40А: 20-40
• МП41: 30-60
• МП41А: 50-100

Максимальное напряжение коллектор-эмиттер

Это важный параметр, определяющий предельно допустимое напряжение между коллектором и эмиттером:

• МП39, МП40, МП41, МП41А: 15 В
• МП40А: 30 В

Частотные характеристики транзисторов МП39-МП41

Предельная частота коэффициента передачи тока — это частота, на которой коэффициент передачи тока уменьшается в √2 раз по сравнению с низкочастотным значением. Для рассматриваемых транзисторов она составляет:

• МП39, МП39Б: до 0,5 МГц
• МП40, МП40А, МП41, МП41А: до 1 МГц

Эти значения показывают, что данные транзисторы предназначены для работы на низких частотах, преимущественно в звуковом диапазоне.

Токовые характеристики транзисторов серии МП39-МП41

Важными параметрами являются предельно допустимые токи транзисторов:

• Максимальный постоянный ток коллектора: 20 мА
• Максимальный импульсный ток коллектора: 150 мА

Также следует учитывать обратные токи:

• Обратный ток коллектора: не более 15 мкА при напряжении коллектор-база 5В и температуре от -60°C до +25°C
• Обратный ток эмиттера: не более 30 мкА при напряжении эмиттер-база 5В и температуре до +25°C

Особенности применения германиевых транзисторов МП39-МП41

При использовании этих транзисторов в схемах необходимо учитывать ряд особенностей:

1. Высокая чувствительность к температуре. Германиевые транзисторы сильно зависят от температуры, поэтому необходимо обеспечивать температурную стабилизацию схем.
2. Большие обратные токи. Это может приводить к самопроизвольному открыванию транзистора при повышении температуры.
3. Низкое допустимое напряжение коллектор-эмиттер. Следует внимательно следить за тем, чтобы не превысить это значение в схеме.
4. Относительно низкая предельная частота. Эти транзисторы не подходят для высокочастотных применений.

Типовые схемы включения транзисторов МП39, МП40, МП41

Рассмотрим основные схемы включения данных транзисторов:

Схема с общим эмиттером

Это наиболее распространенная схема включения. Она обеспечивает усиление как по току, так и по напряжению. Типовые параметры:

• Коэффициент усиления по напряжению: 10-50
• Входное сопротивление: 500-1500 Ом
• Выходное сопротивление: 30-50 кОм

Схема с общей базой

Эта схема обеспечивает хорошую стабильность при высоких частотах. Характерные особенности:

• Коэффициент усиления по напряжению: 50-200
• Входное сопротивление: 10-50 Ом
• Выходное сопротивление: 0,5-1 МОм

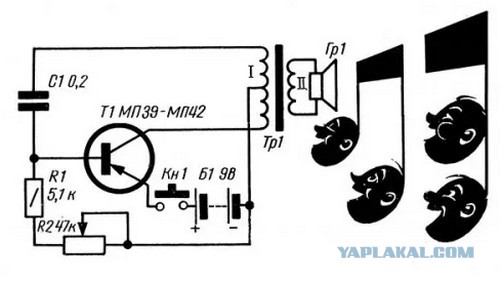

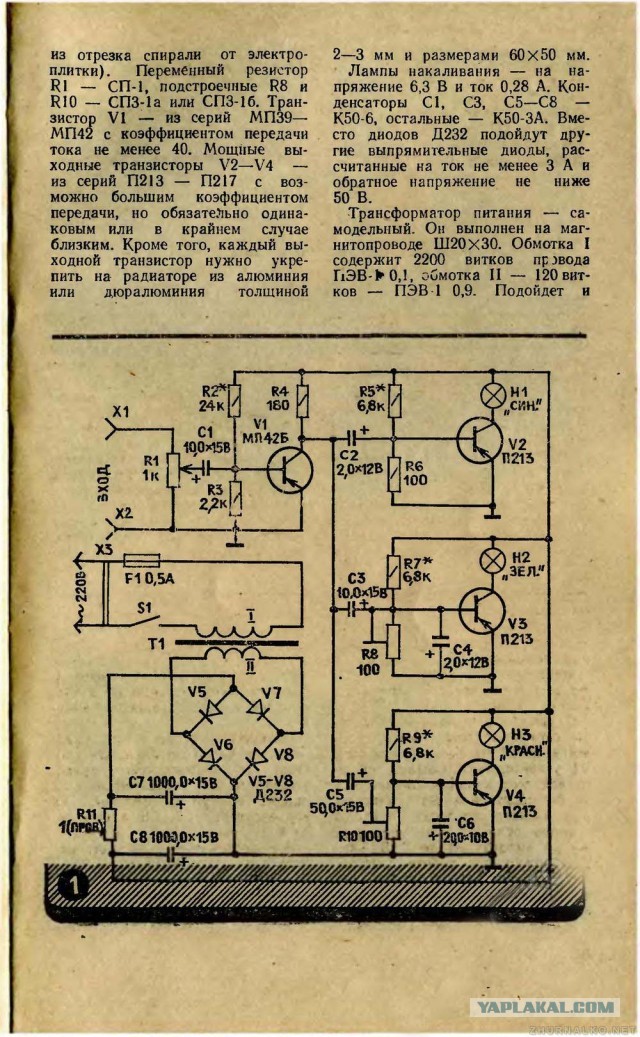

Применение транзисторов МП39, МП40, МП41 в радиолюбительской практике

Благодаря своим характеристикам, эти транзисторы нашли широкое применение в различных любительских конструкциях:

• Усилители низкой частоты для радиоприемников и магнитофонов
• Предварительные усилители для микрофонов и звукоснимателей
• Генераторы звуковой частоты
• Мультивибраторы и другие генераторы импульсов
• Простейшие радиоприемники прямого усиления

Особую популярность эти транзисторы получили в составе наборов «Юный радиолюбитель», где использовались для сборки простых схем начинающими радиолюбителями.

Сравнение транзисторов МП39, МП40, МП41 с современными аналогами

Хотя транзисторы серии МП39-МП41 уже давно сняты с производства, интерес к ним сохраняется у радиолюбителей. Как они соотносятся с современными транзисторами?

• Современные кремниевые транзисторы имеют значительно лучшие характеристики по частоте, напряжению и температурной стабильности.
• Коэффициент усиления современных транзисторов может достигать нескольких сотен.
• Обратные токи кремниевых транзисторов на порядки меньше, чем у германиевых.
• Современные транзисторы имеют гораздо меньшие размеры и массу.

Тем не менее, германиевые транзисторы до сих пор ценятся некоторыми аудиофилами за «мягкое» звучание в ламповых усилителях.

МП39, МП39Б, МП40, МП40А, МП41, МП41А

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются. Транзисторы МП39, МП39Б, МП40, МП40А, МП41, МП41А германиевые сплавные p-n-p усилительные низкочастотные с ненормированным (МП39, МП40, МП40А, МП41, МП41А и нормированным (МП39Б) коэффициентом шума на частоте 1 кГц. Предназначены для усиления сигналов низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами. Масса транзистора не более 2 гр. Чертёж транзистора МП39, МП39Б, МП40, МП40А, МП41, МП41А Электрические параметры. Предельная частота коэффициента передачи тока при UКБ=5 В, IЭ=1 мА, не менее МП39, МП39Б 0,5 МГц МП40, МП40А, МП41, МП41А 1 МГц Коэффициент шума при UКБ=1,5 В, IЭ=0,5 мА, ƒ=1 кГц МП39Б, не более 12 дБ Коэффициент передачи тока в режиме малого сигнала при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц при Т=19,85°С МП39, не менее 12 МП39Б 20-60 МП40, МП40А 20-40 МП41 30-60 МП41А 50-100 при Т=-40,15°С МП39, не менее 5 МП39Б 10-60 МП40, МП40А 10-40 МП41 15-60 МП41А 25-100 при Т=59,85°С МП39, не менее 12 МП39Б 20-80 МП40, МП40А 20-120 МП41 30-180 МП41А 50-300 Обратный ток коллектора UКБ=5 В, не более при Т=19,85°С 15 мкА при Т=59,85°С 250 мкА Обратный ток эмиттера при Т=19,85°С, U ЭБ=5 В, не более 30 мкА Сопротивление базы при UКБ=5 В, IЭ=1 мА, ƒ=500 кГц, не более 220 Ом Выходная полная проводимость в режиме малого сигнала при холостом ходе при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц, не более 3,3 мкСм Ёмкость коллекторного перехода при UКБ=5 В, ƒ=1 МГц, не более 60 пФ Предельные эксплуатационные данные МП39, МП39Б, МП40, МП40А, МП41, МП41А. Постоянное напряжение коллектор-база при Т=213-313 К МП39, МП39Б, МП40, МП41, МП41А 15 В МП40А 30 В при Т=313-343 К МП39, МП39Б, МП40, МП41, МП41А 10 В МП40А 20 В Постоянное напряжение коллектор-эмиттер при RЭБ≤10 кОм при Т=213-313 К МП39, МП39Б, МП40, МП41, МП41А 15 В МП40А 30 В при Т=313-343 К МП39, МП39Б, МП40, МП41, МП41А 10 В МП40А 20 В Постоянное напряжение эмиттер-база 10 В Импульсное напряжение коллектор-база при Т=213-313 К МП39, МП39Б, МП40, МП41, МП41А 20 В МП40А 30 В при Т=313-343 К МП39, МП39Б, МП40, МП41, МП41А 15 В МП40А 20 В Импульсное напряжение коллектор-эмиттер при RЭБ≤10 кОм при Т=213-313 К МП39, МП39Б, МП40, МП41, МП41А 20 В МП40А 30 В при Т=313-343 К МП39, МП39Б, МП40, МП41, МП41А 15 В МП40А 20 В Постоянный ток коллектора 30 мА Импульсный ток коллектора 150 мА Постоянная рассеиваемая мощность при Т=213-328 К 150 мВт при Т=69,85°С 75 мВт Общее тепловое сопротивление 200 К/Вт Температура перехода 84,85°С Температура окружающей среды От -60,15 до 69,85°С

Транзистор мп39 аналоги зарубежные.

Транзисторы малой мощности. Обозначение транзистора МП41 на схемах

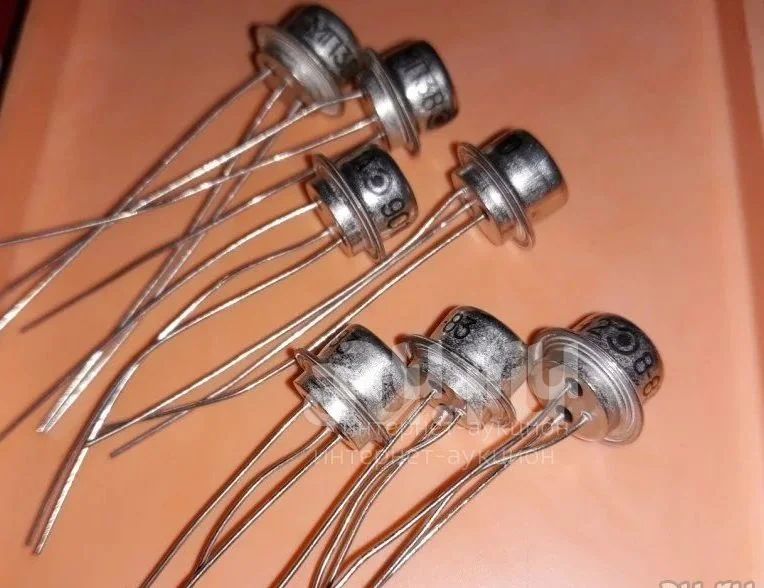

Транзисторы МП39, МП40, МП41, МП42.

Транзисторы МП39, МП40, МП41, МП42 — германиевые, усилительные маломощные низкочастотные, структуры p-n-p.

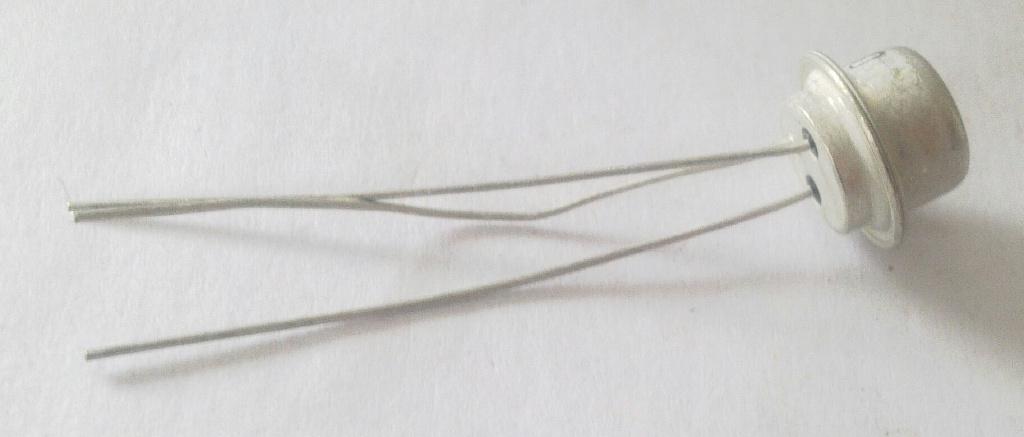

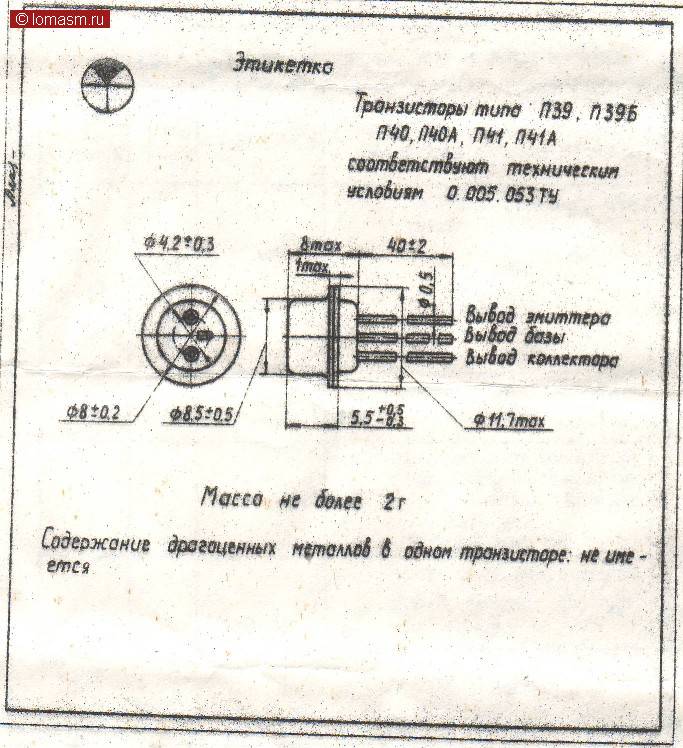

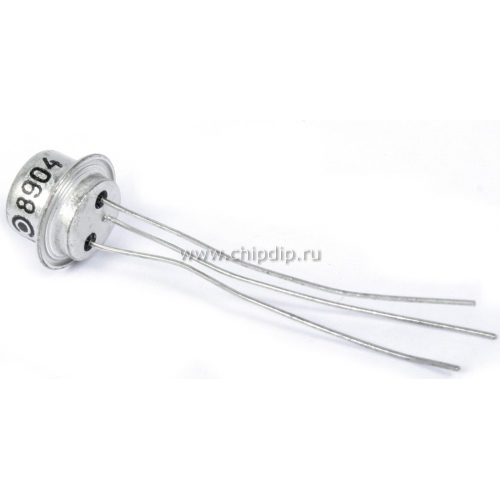

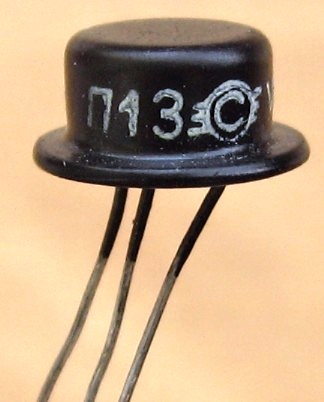

Корпус металлостеклянный с гибкими выводами. Масса — около 2 г. Маркировка буквенно — цифровая, на боковой поверхности корпуса.

Существуют следующие зарубежные аналоги:
МП39 — 2N1413
МП40 — 2N104
МП41 возможный аналог — 2N44A
МП42 возможный аналог — 2SB288

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов МП39 редко превышает 12 , у МП39Б находится в пределах от 20 до 60 .
У транзисторов МП40, МП40А — от 20 до 40 .
У транзисторов МП41 — от 30 до 60 , МП41А — от 50 до 100 .
у транзисторов МП42 — от 20 до 35 , МП42А — от 30 до 50 , МП42Б — от 45 до 100 .

Максимальное напряжение коллектор — эмиттер. У транзисторов МП39, МП40 — 15 в.
У транзисторов МП40А — 30 в.
У транзистора МП41, МП41А, МП42, МП42А, МП42Б — 15 в.

Предельная частота коэффициента передачи тока (fh31э)транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП39, МП39А.
До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
До 1,5 МГц у транзисторов МП42А.
До 2 МГц у транзисторов МП42.

Максимальный ток коллектора. — 20 мА постоянный, 150 мА — пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более — 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более — 30 мкА.

Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц — не более 60 пФ.

Коэффициент собственного шума — у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц — не более 12 дб.

Рассеиваемая мощность коллектора. У МП39, МП40, МП41 — 150 мВт.
У МП42 — 200 мВт.

Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. — простейший усилитель собирался действительно, на одном транзисторе , без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

Цоколевка транзистора МП41

Обозначение транзистора МП41 на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора МП41 обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора МП41

• Структураp-n-p
• 15* (10к) В
• 20 (150*) мА
• 0.15 Вт
• 30…60 (5 В; 1 мА)
• Обратный ток коллектора
• >1* МГц
• Структура p-n-p
• Максимально допустимое (импульсное) напряжение коллектор-база 15* (Зк) В
• Максимально допустимый постоянный(импульсный) ток коллектора 150* мА
• Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.2 Вт
• Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20…35* (1 В; 10 мА)
• Обратный ток коллектора — мкА
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером >2* МГц

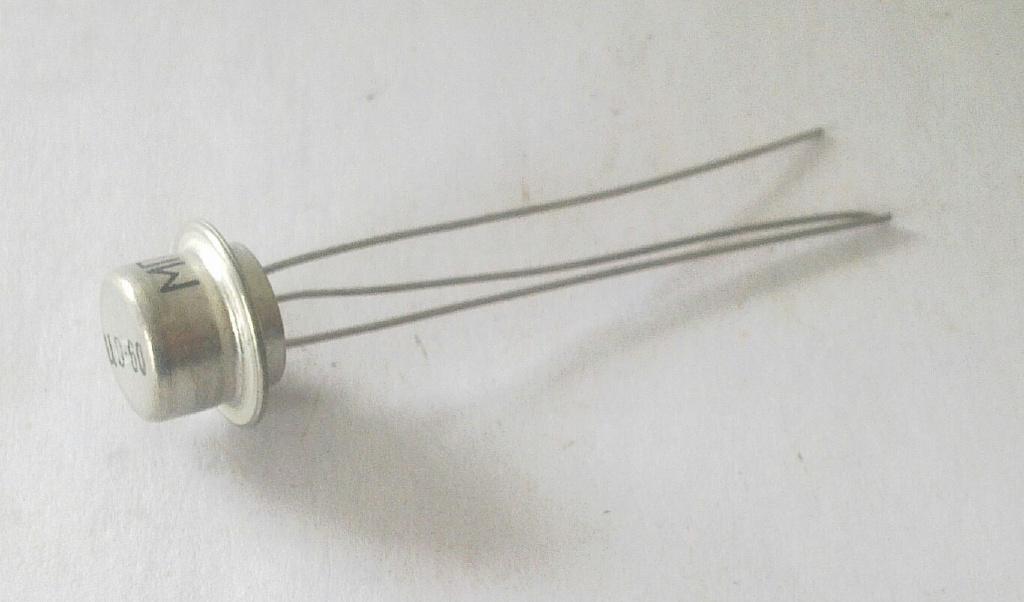

Цоколевка транзистора МП42

Обозначение транзистора МП42 на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора МП42 обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора МП42

• • Структура p-n-p
  • Максимально допустимое (импульсное) напряжение коллектор-база 15* (Зк) В
  • Максимально допустимый постоянный(импульсный) ток коллектора 150* мА
  • Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.2 Вт
  • Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20…35* (1 В; 10 мА)
  • Обратный ток коллектора — мкА
  • Граничная частота коэффициента передачи тока в схеме с общим эмиттером >2* МГц

Транзисторы МП39, МП40, МП41, МП42.

Транзисторы МП39, МП40, МП41, МП42 — германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
Корпус металлостеклянный с гибкими выводами. Масса — около 2 г. Маркировка буквенно — цифровая, на боковой поверхности корпуса.

Существуют следующие зарубежные аналоги:
МП39 — 2N1413
МП40 — 2N104
МП41 возможный аналог — 2N44A
МП42 возможный аналог — 2SB288

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов МП39 редко превышает 12 , у МП39Б находится в пределах от 20 до 60 .
У транзисторов МП40, МП40А — от 20 до 40 .
У транзисторов МП41 — от 30 до 60 , МП41А — от 50 до 100 .
у транзисторов МП42 — от 20 до 35 , МП42А — от 30 до 50 , МП42Б — от 45 до 100 .

Максимальное напряжение коллектор — эмиттер. У транзисторов МП39, МП40 — 15 в.
У транзисторов МП40А — 30 в.
У транзистора МП41, МП41А, МП42, МП42А, МП42Б — 15 в.

Предельная частота коэффициента передачи тока (fh31э)транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП39, МП39А.
До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
До 1,5 МГц у транзисторов МП42А.
До 2 МГц у транзисторов МП42.

Максимальный ток коллектора. — 20 мА постоянный, 150 мА — пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более — 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более — 30 мкА.

Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц — не более 60 пФ.

Коэффициент собственного шума — у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц — не более 12 дб.

Рассеиваемая мощность коллектора. У МП39, МП40, МП41 — 150 мВт.
У МП42 — 200 мВт.

Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. — простейший усилитель собирался действительно, на одном транзисторе , без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

Цоколевка транзистора МП41

Обозначение транзистора МП41 на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора МП41 обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора МП41

• Структураp-n-p
• 15* (10к) В
• 20 (150*) мА
• 0.15 Вт
• 30…60 (5 В; 1 мА)
• Обратный ток коллектора
• >1* МГц
• Структура p-n-p
• Максимально допустимое (импульсное) напряжение коллектор-база 15* (Зк) В
• Максимально допустимый постоянный(импульсный) ток коллектора 150* мА
• Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.2 Вт
• Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20…35* (1 В; 10 мА)
• Обратный ток коллектора — мкА
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером >2* МГц

Цоколевка транзистора МП42

Обозначение транзистора МП42 на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора МП42 обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора МП42

• • Структура p-n-p
  • Максимально допустимое (импульсное) напряжение коллектор-база 15* (Зк) В
  • Максимально допустимый постоянный(импульсный) ток коллектора 150* мА
  • Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.2 Вт
  • Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20…35* (1 В; 10 мА)
  • Обратный ток коллектора — мкА
  • Граничная частота коэффициента передачи тока в схеме с общим эмиттером >2* МГц

Усилитель мощности низкой частоты на германиевых транзисторах П213, принципиальная схема которого приведена иа рис. 1, может быть использован для воспроизведения грамзаписи, в качестве низкочастотной части приемника (с гнезд ГнЗ, Гн4), а также для усиления сигналов с датчиков адаптеризованных музыкальных инструментов (с гнезд Гн1, Гн2).

• Чувствительность усилителя с гнезд ГнІ, Гн2 — 20 мв, с гнезд Гн3, Гн4 — не хуже 250 мв;
• Выходная мощность на нагрузке 6,5 ом -2 вт;
• коэффициент нелинейных искажений — 3%;
• Полоса воспроизводимых частот 60-12 000 гц;
• В режиме молчания усилитель потребляет ток порядка 8 ма, а в режиме максимальной мощности — 210 ма.
• Усилитель может питаться как от батарей, так и от сети переменного тока напряжением 127 или 220 в.

Принципиальная схема

Как видно из принципиальной схемы, первый каскад усиления собран на мало-шумящем транзисторе МП39Б (Т1) по схеме с общим эмиттером. Усиливаемый сигнал подается на потенциометр R1, с движка которого через резистор R2 и разделительный конденсатор С1 сигнал низкой частоты попадает на базу транзистора. Нагрузкой первого каскада усилителя служит резистор R5.

Делитель напряжения R3, R4 и резистор R6 являются элементами температурной стабилизации. Наличие делителя R3, R4 делает напряжение на базе транзистора Т1 мало зависящим от температуры. Резистор R6 в цепи эмиттера создает отрицательную обратную связь по постоянному току.

При повышении температуры увеличивается ток в цепи эмиттера и на резисторе R6 увеличивается падение напряжения. В результате этого напряжение между базой и эмиттером становится менее отрицательным, что препятствует дальнейшему увеличению тока эмиттера. Второй каскад усиления также собран по схеме с общим эмиттером на транзисторе МП39Б (Т2).

Чтобы снизить зависимость параметров этого каскада от температуры, в нем применена комбинированная отрицательная обратная связь, определяемая резисторами R8, R9 и R10. Усиленное первым каскадом напряжение подается на вход второго каскада через разделительный конденсатор С2. Нагрузкой транзистора Т2 служит резистор R7.

Третий каскад усиления собран на транзисторе Т3. Нагрузкой каскада служит резистор RI8. Связь между вторым и третьим каскадами осуществляется с помощью конденсатора С3.

Выходной каскад усилителя работает в режиме класса В по последовательнопараллельной схеме. Основным преимуществом усилителей этого класса перед усилителями, работающими в классе А, является высокий коэффициент полезного действия.

При конструировании обычных усилителей низкой частоты радиолюбители сталкиваются с задачей изготовления переходных и выходных трансформаторов. Малогабаритные трансформаторы с пермаллоевым сердечником достаточно сложны в изготовлении. Кроме того, трансформаторы снижают общий коэффициент полезного действия и во многих случаях являются источником нелинейных искажений.

В последнее время были разработаны выходные каскады без трансформаторов — с квазидополнительной симметрией, т. е. с использованием транзисторов, имеющих разнотипные переходы и дополняющих друг друга для возбуждения двухтактного усилителя.

Бестрансформаторный каскад собран на двух мощных транзисторах Т6, Т7 с возбуждением от пары дополняющих симметричных транзисторов Т4 и Т5, работающих в предоконечном каскаде усиления. В зависимости от полярности сигнала, подаваемого с коллектора транзистора Т3, отпирается то один (Т4), то другой (Т5) транзистор. Одновременно открываются связанные с ними транзисторы Т6, Т7. Если на коллекторе транзистора Т3 усиленный сигнал имеет отрицательную полярность, открываются транзисторы Т4, Т6, если сигнал имеет положительную полярность, открываются транзисторы Т5 и Т7.

Постоянная составляющая коллекторного тока, проходящая через термостабилизирующий диод Д1 и резистор R19, создает смещение на базах транзисторов Т4, Т5, выполняющих функции фазоинверторов. Это смещение позволяет устранить характерные искажения, вызванные нелинейностью входных характеристик при малых токах базы.

Резисторы R22, R23 снижают влияние разброса параметров транзисторов Т4, Т3 на режим работы выходного каскада. Конденсатор С9 разделительный.

С целью уменьшения нелинейных искажений каскады усиления на транзисторах Т3 — Т7 охвачены отрицательной обратной связью по переменному току, напряжение которой снимается с выхода оконечного усилителя и через цепочку R17, С8, R16, R15, С6, R14 подается на базу транзистора Т3. При этом переменный резистор R17 обеспечивает регулировку тембра в области низших частот, а потенциометр R15 — в области высших частот.

Если регулировка тембра не требуется, то детали R14 — R17. С6, С8 из схемы исключаются. Цепь обратной связи в этом случае образуется резистором R0 (на рис. 1 эта цепь изображена пунктирной линией).

Для нормальной работы выходного каскада напряжение в точке «а» (напряжение покоя) должно быть равно половине напряжения источника питания. Это достигается соответствующим выбором сопротивления резистора RI8. Стабилизация напряжения покоя обеспечивается цепью отрицательной обратной связи по постоянному току.

Как видно из схемы, точка «а» на выходе усилителя соединяется с цепью базы транзистора ТЗ с помощью резистора R12. Наличие этой связи автоматически поддерживает напряжение в точке «а» равным половине напряжения источника питания (в данном случае равным ба).

Для нормальной работы усилителя необходимо также, чтобы транзисторы Т4, Т5 и Т6, Т7 имели возможно меньший обратный ток. Величина коэффициента усиления (5 транзисторов Т4-Т7 должна лежать в пределах 40 — 60; причем транзисторы могут иметь различные коэффициенты усиления h. Необходимо только, чтобы выполнялось равенство h5 * hб= h5 * h7.

Детали и монтаж

Монтаж усилителя производится на гетинаксовой панели толщиной 1 — 1,5 мм. Размеры платы в значительной степени зависят от области применения усилителя. Транзисторы П213Б для обеспечения хорошего теплоотвода снабжены радиаторами с общей охлаждающей поверхностью не менее 100 см2.

Питание усилителя может производиться от батареи напряжением 12 в, собранной из элементов типа «Сатурн», или от батарей для карманного фонаря. Питание усилителя от сети переменного тока осуществляется с помощью выпрямителя, собранного по мостовой схеме на четырех диодах Д1-Д4 с емкостным фильтром через стабилизатор напряжения (рис. 2).

Как было указано выше, при работе усилителя потребляемый им ток изменяется в довольно широких пределах. Резкие колебания тока неизбежно вызовут изменение величины питающего напряжения, что может привести к нежелательным связям в усилителе и искажениям сигнала. Для предотвращения подобных явлений предусмотрена стабилизация выпрямленного напряжения.

В состав стабилизатора входят транзисторы Т7, Т2 и стабилитрон Д5. Данный стабилизатор при изменении тока нагрузки от 5 до 400 ма обеспечивает стабильное напряжение 12 в, причем амплитуда пульсаций не превышает 5 мв. Стабилизация питающего напряжения происходит за счет перепада напряжения на транзисторе Т2.

Этот перепад зависит от смещения на базе транзистора Т2, которое, в свою очередь, зависит от величины опорного напряжения на резисторе R2 и напряжения на нагрузке (Rнагр).

Транзистор Т2 монтируют на радиаторе. Выпрямитель размещается в ящике размером 60Х90Х130 мм, который изготавливается из листовой стали толщиной 1 мм.

Силовой трансформатор выполнен на сердечнике Ш12, толщина набора 25 мм. Обмотка I (на 127 в) содержит 2650 витков провода ПЭЛ 0,15, обмотка II (на 220 в) — 2190 витков ПЭЛ 0,12, обмотка III — 420 витков ПЭЛ 0,55.

Наладка

Усилитель, собранный из проверенных деталей и транзисторов, обычно сразу начинает работать. Подключив источник питания (12 в), резисторами R3, R8, R12, R18 устанавливают рекомендуемый режим. Затем через разделительный конденсатор С3, который предварительно отключается от коллектора транзистора Т2, подают на вход усилителя напряжение от звукового генератора (0,2 в, частота 1000 гц).

Цепь обратной связи в точке «б» необходимо разорвать. Контроль формы выходного напряжения наблюдают с помощью осциллографа, подключенного параллельно громкоговорителю. Если на стыках полуволн наблюдаются большие «ступеньки», нужно уточнить значение резистора R19.

Оно подбирается по минимальным искажениям, которые при включении цепи обратной связи почти полностью исчезают. Налаживание других каскадов никакими особенностями не отличается. В тех случаях, когда от усилителя требуется чувствительность порядка 250 мв, первые два каскада на транзисторах Т1, Т2 из схемы можно исключить.

Низкочастотные. Германиевые сплавные транзисторы р — n — р МП39Б, МП40А, МП41А применяются для работы в схемах уси­ления НЧ и выпускаются в металлическом корпусе (рис. 56, а — в) со стеклянными изоляторами и гибкими выводами, массой 2,5 г, с диапазоном рабочих температур от — 60 до +70 °С. Электрические параметры приведены в табл. 109.

Кремниевые транзисторы р-n-р МП 114, МП 115, МП116 выпуска­ются в металлическом корпусе со стеклянными изоляторами и гиб­кими выводами (рис. 57), массой 1,7 г, с диапазоном рабочих тем­ператур от — 55 до +100°С. Электрические параметры приведены в табл. 110.

Рис. 56. Цоколевка и габаритные размеры транзисторов МП39В, МП40А, МП41А (а) и их входные (6) и выходные (в) ха­рактеристики в схеме с общей базой

Рис. 57. Цоколевка и габарит­ные размеры транзисторов МП114 — МП116

Таблица 109

Обратный ток коллектора, мкА, при U К б= — 5 В и температуре, °С:

20 …………… 15

70 …………… 300

Обратный ток эмиттера, мкА, при U Эб = — 5 В 30

Наибольший постоянный ток коллектора, мА 20

Емкость коллектора, пФ, при U K6 =5 В и

f=500 кГц………….. 60

Наибольший импульсный ток коллектора,

мА, при I ЭСр

Выходная проводимость, мкСм, при I э =1 мА,

U„ б =5 В и f=1 кГц………. 3,3

Сопротивление базы, Ом, при I э =1 мА,

U кб =5 В и f=500 кГц……… 220

Мощность, рассеиваемая коллектором, мВт, при температуре, °С:

55 …………… 150

70……………. 75

Отрицательное напряжение U э в, В…. 5

Таблица 110

Обратный ток коллектора, мА, при U к = — 30 В и температуре 20 и 100 °С соответственно… 10 и 400

Обратный ток эмиттера, мкА, при U эб = — 10 В и температуре 20 и 100 °С соответственно. . . — 10 и 200

Входное сопротивление, Ом, в схеме с ОБ при LU= — 50 В, I э =1 мА, f=1 кГц……. 300

Мощность, рассеиваемая коллектором, мВт, при 70°С…………….. 150

Среднечастотные. Транзисторы р-n-р КТ203 (А, Б, В) приме­няются для усиления и генерирования колебаний в диапазоне до 5 МГц, для работы в схемах переключения и стабилизации и вы­пускаются в металлическом корпусе с гибкими выводами (рис. 58), массой 0,5 г, с диапазоном рабочих температур от — 60 до +125°С. Электрические параметры транзисторов приведены в табл. 111.

Рис. 58. Цоколевка и габарит­ные размеры транзисторов КТ203А — В

Таблица 111

Обратный ток коллектора, мкА, при наибольшем обратном напряжении и температуре 25 и 125 °С соответственно……………1 и 15

Обратный ток эмиттера, мкА, при U э 6 = — 30 В. 10

Емкость коллекторного перехода, пФ, при U К б=5 В и f=10 МГц…………. 10

Ток коллектора, мА: постоянный………….. 10

импульсный. ………… . 50.

Среднее значение тока эмиттера в импульсном ре­жиме, мА…………….. 10

Мощность, рассеиваемая коллектором, МВт, при температуре до 70 °С……… V . . 150

* Для транзисторов КТ203А — К.Т203В напряжение u k q соответст-венно равно 50, 30 в 15 В,

Высокочастотные . Конверсионные транзисторы р-n-р ГТ321

(А — Е) выпускаются в металлическом корпусе с гибкими выводами (рис. 59, а), массой 2 г, с диапазоном рабочих температур от — 55 до +60 °С. Электрические параметры транзисторов приведены в табл. 112.

Мп39Б Германий Пнп Транзисторы Малошумные Усср — 1990 Кты=1000

Сопутствующие товары

В корзину

Быстрый просмотр

Германиевые диоды D9E, точка. СССР 1000 шт.

Сейчас: $299.98

Характеристики продукта Состояние: Новый: Новый, неиспользованный предмет без каких-либо признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан.

БЗ03269387

В корзину

Быстрый просмотр

Mp37B = германиевый транзистор T322N 30 В СССР 1000 шт.

Сейчас: $399.00

Характеристики товара Состояние: Новый: Новый, неиспользованный предмет без каких-либо признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан.

БЗ03272989

Клиенты также просмотрели

В корзину

Быстрый просмотр

1000 шт. D9E/9/СССР германиевый детекторный диод 50 В 20 мА редкий

Сейчас: $399.00

Характеристики продукта Состояние: Новый: Совершенно новый, неиспользованный, неповрежденный товар в оригинальной упаковке. . Бренд: GERMANIUM DIODE Страна производитель: Российская Федерация Модель: D9E/?9E/

BZ03271361

В корзину

Быстрый просмотр

Mp37B = германиевый транзистор T322N 30 В СССР 1000 шт.

Сейчас: $399.00

Характеристики товара Состояние: Новый: Новый, неиспользованный предмет без каких-либо признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан.

БЗ03272989

В корзину

Быстрый просмотр

Германиевые диоды D9E, точка. СССР 1000 шт.

Сейчас: $299.98

Характеристики продукта Состояние: Новый: Новый, неиспользованный предмет без каких-либо признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан. …

BZ03269387

В корзину

Быстрый просмотр

Диоды германиевые Д9Э, точ. СССР 500 шт.

Сейчас: $364.00

Характеристики товара Состояние: Новый: Новый, неиспользованный предмет без каких-либо признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан. …

BZ03261066

В корзину

Быстрый просмотр

Westinghouse Lifeline Stater 11200S1Cbnb Размер 1

ВЕСТИНХАУС

Сейчас: $576.00

Характеристики товара Состояние: Открытая коробка: Неиспользованный товар, абсолютно без признаков износа. Товар может быть без оригинальной упаковки или в оригинальной упаковке, но не запечатан. …

BZ7293593

В корзину

Быстрый просмотр

1000x D9D 30V 30mA германиевый германиевый детекторный диод производства СССР NOS

Сейчас: $238,38

Характеристики продукта Состояние: Новый: Совершенно новый, неиспользованный, неповрежденный товар в оригинальной упаковке. . Бренд: Elorg Страна/регион производства: Российская Федерация Модель: D9D 30V 30mA Ge Detector…

BZ03265112

DIY Fever — Создание собственных гитар, усилителей и педалей

Предыстория

Раньше я уже пробовал делать пушистое лицо, но тогда оно не очень подходило к моей игре и моему оборудованию, поэтому я его продал. Однако, обнаружив в себе любовь к Les Paul и более винтажным тонам, я решил дать фуззу еще один шанс. Мне понравилось, как звучит фуз Бонамассы в клипах на YouTube, и еще больше мне понравилась идея российских германиевых транзисторов, потому что они дешевле и, по словам коллег-самоделов, гораздо более стабильны, чем то, что осталось от поставок германиевых транзисторов из западного мира. Итак, я получил стандартную печатную плату Fuzz Face, сделанную с использованием красивой и компактной компоновки Tonepad, и заказал на пробу несколько российских (и несколько сербских!) PNP-транзисторов. Разводка Tonepad может работать как для цепей PNP, так и для цепей NPN, но все транзисторы, которые я получил, были PNP, поэтому я подключил их в режиме PNP.

Схема обманчиво проста: два транзистора, четыре резистора, три конденсатора и два потенциометра. Но огромные различия в параметрах транзисторов и чувствительность к выбору компонентов делают всю разницу между исключительной и мягкой сборкой пушистика. Я отказался от резистора 10 Ом (или 100 Ом) между фузз-потенциометром и конденсатором 22 мкФ, который предотвращает колебания, потому что я не мог разместить его на плате. Оказалось, что мне это не нужно, потому что нет никаких признаков шума или колебаний. В остальном Bonamassa — это почти стандартный Fuzz Face с российскими транзисторами.

Транзисторы

Вот что у меня есть:

• Русский MP39B [datasheet]: германиевый PNP, относительно низкий hFE (20-60), используемый в Dunlop Bonamassa Fuzz на позиции Q1. Из 20 купленных мною транзисторов не было ни одного негерметичного или даже близкого к тому, что считается негерметичным транзистором. Утечка тока была в пределах 20 мкА.
• Русский ГТ308В (ГТ308В) [datasheet]: германиевый PNP, не путайте кириллицу В с латиницей B, т.к. она фактически равна латинице V. Российские транзисторы сортируются по hFE, но по кириллице: A (A), B (Б ), V (В), G (Г)… Вариант V имеет hFE в диапазоне 80-150 и используется в Dunlop Bonamassa Fuzz на позиции Q2. Я получил 50 из них, и менее 10% имели утечку около 100 мкА (что считается большим для AC128), а у остальных было намного меньше, меньше или близко к 50 мкА. Только один из транзисторов был в диапазоне 110-120, все остальные были ниже, причем большинство из них имели коэффициент усиления около 100.
• Русский 1Т308Б [даташит]: германиевые ПНП, аналогичны предыдущим, но ниже hFE (50-120) и 1Т вместо ГТ (ГТ) говорит о том, что они сделаны для военных, что означает более высокое качество. Будучи более высокого качества, ни один из них не был протекающим. Кроме того, даже глядя на них рядом, вы можете сказать, что 1T сделан лучше, чем GT. Корпус красивый и блестящий, в то время как на GTx появляется какая-то патина. Вероятно, это не влияет на производительность, но это показатель того, что в 1Tx вложено больше усилий. То же самое я заметил и с русскими армейскими трубками (суффикс -EV), они выглядят намного лучше, чем обычные. У большинства из них было низкое усиление, около 50-60 или около того.
• Сербский Ei BC179 [техническое описание]: кремний, PNP-эквивалент BC109. Я искал кремниевый PNP-транзистор для использования в гибридных схемах вместе с германиевыми транзисторами, и BC109, похоже, является популярным выбором, когда речь идет о кремниевых NPN-пушках. Я искал PNP-транзисторы с такими же характеристиками, и ответом был BC179. Я купил их в местном магазине примерно по 30 центов за штуку, и кажется, что они сделаны в городе, где я живу, и это здорово. Они, наверное, больше их не делают, потому что Эй разорился, но это все равно круто. Они не рассчитаны на усиление (A/B/C — стандартные суффиксы для транзисторов BCx), тот, что я использовал, имеет hFE 120, который считается идеальным для позиции Q2. Я измерил его только после того, как понял, что звучит он идеально, так что теория подтверждается практикой.

Детали

• Переключатель байпаса NKK 4PDT. Я использую его, чтобы обойти пух и убить батарею одновременно. Поскольку он переключает постоянный ток, раздается слышимый хлопок, так что имейте это в виду. Я не играю вживую, так что это не важно. Мне проще отключить его, чем отсоединять входной разъем.
• Домкраты Cliff UK
• Один логарифмический потенциометр CTS 500K для объема и один lin-потенциометр Alpha 1K для уровня пуха (это то, что было у меня в корзине). Если можете, используйте обратный логарифмический потенциометр для уровня пуха, потому что все волшебство происходит на последних 20% хода потенциометра. Обратный бревно распределит полезный диапазон по всему ходу горшка.
• Sanyo твердый органический полимер 22 мкФ электролит. Я стараюсь избегать стандартных мокрых электролитов, они должны служить дольше и иметь более низкое ESR.

Конструкция

Как указывалось выше, плата представляет собой печатную плату, но я использовал позолоченные контакты в качестве разъемов практически для каждого компонента на плате, за исключением резистора 100 кОм и выходного конденсатора 10 нФ. Это позволяет мне менять транзисторы, смещать их и играть с входным конденсатором. Кроме того, я могу использовать перемычки для выбора режима работы PNP или NPN, если я хочу больше поэкспериментировать с кремниевыми транзисторами. Так как контакты очень тонкие у основания, я приклеил их и все провода к плате эпоксидной смолой для снятия натяжения. Это должно помочь сохранить их на месте после десятков замен компонентов.

Так как же звучат эти транзисторы?

Сильно отличается, особенно Si по сравнению с Ge, резюмируя:

• Звук Ge теплее, а клипы намного мягче, чем Si, что приводит к некоторым искажениям звучания Hi-Fi. Кремниевые транзисторы при искажении звучат гораздо жестче.
• Чем выше уровень hFE, тем более размытым и резким становится звук.
• При игре с двумя кремниевыми транзисторами заметны шумовые артефакты при затухании ноты. В какой-то момент, когда нота стихает, возникает какой-то странный, почти оцифрованный шум. Это немного раздражает.

Итак, переходя от мягкого к резкому и от чистого к нечеткому, я бы отсортировал доступные транзисторы следующим образом: MP39B

Что насчет входного конденсатора?

Стандартное значение 2,2 мкФ выбрано для пропускания почти всех слышимых частот. Более низкие значения могут использоваться для приглушения баса и формирования звука фузза. Пропускание более низких басовых частот через фузз делает звук более размытым, а уменьшение басов делает его более сфокусированным и резким. Оба могут звучать хорошо сами по себе. Я экспериментировал со значениями от 10 нФ до 1 мкФ (у меня не было 2,2 мкФ, чтобы попробовать). Более низкие значения заставляют фузз звучать почти как педаль овердрайва, потому что он удаляет из звука всю пушистость. Если слишком много баса, можно использовать такие низкие значения, как 220 нФ, но это также зависит от усилителя и звукоснимателей. В итоге я выбрал 1 мкФ в качестве промежуточного варианта. У него есть некоторые шерстяные качества старых пухов, но он не слишком грязный.

А насчет предвзятости?

Я начал со значений, измеренных в оригинальном пуху Bonamassa, и почти на этом я закончил, повозившись с напряжением смещения. Q1 смещен очень низко, около -0,8 В, а Q2 смещен немного выше средней точки, около -6,5 В. Более высокое смещение дает немного больше выходного сигнала и больше пуха. Если ваша сборка слишком нечеткая, вы можете отказаться от смещения Q2, прежде чем обналичивать деньги на другой транзистор. Кроме того, я предпочитаю тихонько играть в квартире, люди, играющие громче, вероятно, захотят что-нибудь потеплее. Все звучит теплее, когда играешь тихо 🙂

Что ты в итоге использовал?

Правильный выбор транзисторов (и всего остального) во многом является делом вкуса. Любая комбинация будет работать, но вам решать, что лучше всего подходит для вас, вашей гитары и усилителя. Что касается моего выбора, то я был полностью поражен гибридом российского германиевого транзистора в Q1 и BC179 в Q2. Он действительно предлагает лучшее из обоих миров. Благодаря Ge-транзистору звук получился теплее и мягче, а кремниевый транзистор привнес ясность, остроту и агрессию. В некотором смысле, он сочетает в себе Джо Бонамассу с Джими Хендриксом и немного Эрика Джонсона Fuzz Face. Он по-прежнему хорошо реагирует на динамику игры и регулировку громкости гитары. Кроме того, нет раздражающего шума затухания! Каждый микс Ge/Si, который я пробовал, звучал хорошо. Использование MP39B даст более теплый тон с меньшим количеством пушистости. Для меня победителями стали 1T308B в первом квартале для гитар с хамбакерами (использовал мой Les Paul mini) и GT308V для гитар с синглами (попробовал с моим Strat). Оба они ярче, чем MP39B, но GT308V имеет большее усиление и лучше работает с одиночными катушками с меньшей выходной мощностью.
