Как подключить датчик газа MQ-2 к Arduino. Какие газы он может определять. Как настроить чувствительность датчика MQ-2. Как считывать данные с аналогового и цифрового выходов. Какие проекты можно реализовать с помощью MQ-2 и Arduino.

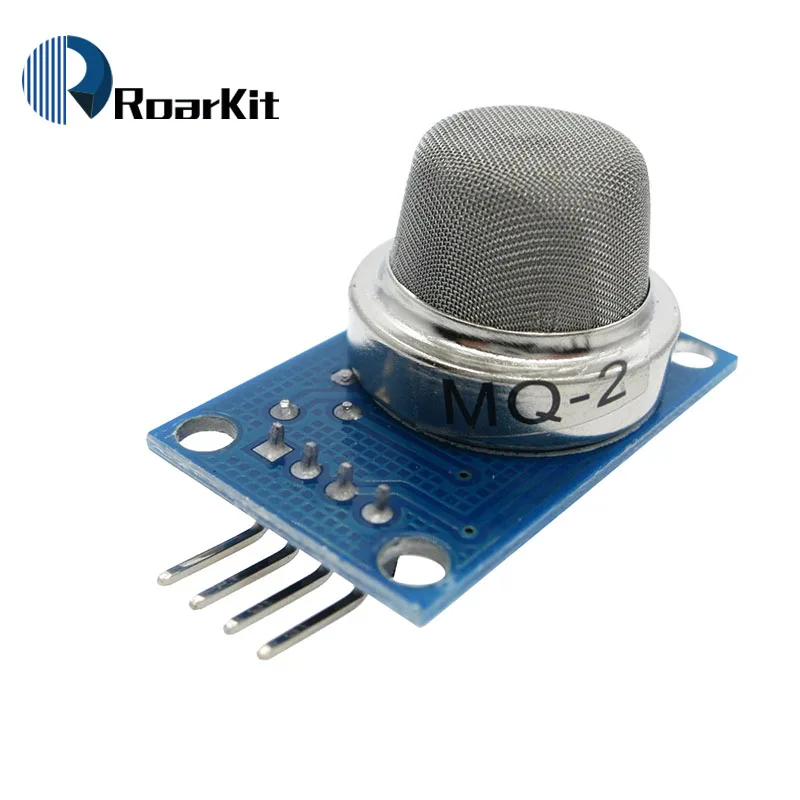

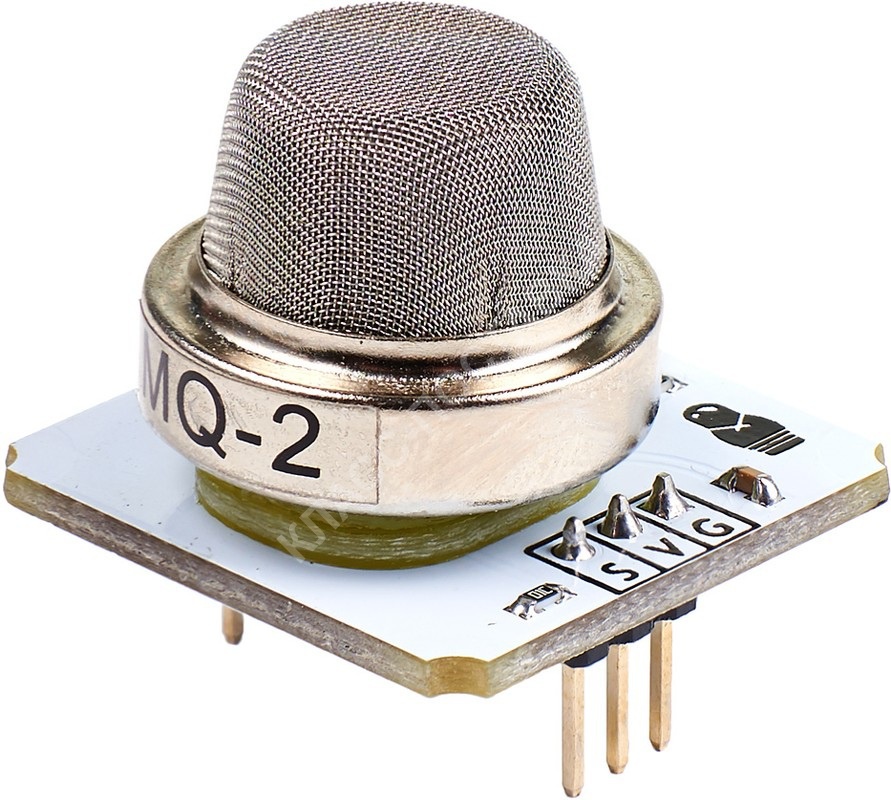

Что такое датчик газа MQ-2 и для чего он используется

Датчик газа MQ-2 представляет собой полупроводниковый сенсор, предназначенный для обнаружения широкого спектра горючих газов в окружающем воздухе. Он способен определять наличие таких газов, как:

  • Пропан
  • Бутан
  • Метан
  • Спирты
  • Водород
  • Дым

MQ-2 получил широкое распространение благодаря следующим преимуществам:

  • Высокая чувствительность к различным горючим газам
  • Быстрое время отклика
  • Простота использования
  • Низкая стоимость
  • Долгий срок службы

Этот датчик активно применяется в различных проектах, связанных с:

  • Обнаружением утечек газа в жилых и промышленных помещениях
  • Системами пожарной безопасности
  • Мониторингом качества воздуха
  • Автоматизацией вентиляции

Принцип работы датчика газа MQ-2

Принцип работы датчика MQ-2 основан на изменении электрического сопротивления чувствительного элемента при контакте с определяемыми газами. Рассмотрим этот процесс подробнее:


  1. Чувствительный элемент датчика изготовлен из диоксида олова (SnO2).
  2. При нагревании в чистом воздухе на поверхности элемента адсорбируется кислород.
  3. Адсорбированный кислород создает потенциальный барьер, препятствующий протеканию тока.
  4. При появлении в воздухе горючих газов они вступают в реакцию с кислородом на поверхности.
  5. Это приводит к снижению концентрации адсорбированного кислорода.
  6. В результате уменьшается электрическое сопротивление чувствительного элемента.
  7. Изменение сопротивления пропорционально концентрации газа в воздухе.

Таким образом, измеряя изменение сопротивления датчика, можно определить наличие и приблизительную концентрацию горючих газов в окружающей среде.

Технические характеристики MQ-2

Прежде чем приступить к подключению датчика MQ-2 к Arduino, важно ознакомиться с его основными техническими характеристиками:

  • Напряжение питания: 5В постоянного тока
  • Потребляемый ток: около 150 мА
  • Диапазон измерения: 300-10000 ppm (частей на миллион)
  • Время отклика: < 10 секунд
  • Время восстановления: < 30 секунд
  • Рабочая температура: от -20°C до 50°C
  • Влажность: < 95% RH
  • Аналоговый выход: 0-5В
  • Цифровой выход: 0 или 1 (настраиваемый порог)

Эти характеристики позволяют использовать MQ-2 в широком спектре приложений, обеспечивая надежное обнаружение газов в различных условиях.


Подключение датчика MQ-2 к Arduino

Подключение датчика MQ-2 к плате Arduino осуществляется довольно просто. Для этого потребуются следующие компоненты:

  • Плата Arduino (например, Arduino Uno)
  • Датчик газа MQ-2
  • Соединительные провода
  • Макетная плата (опционально)

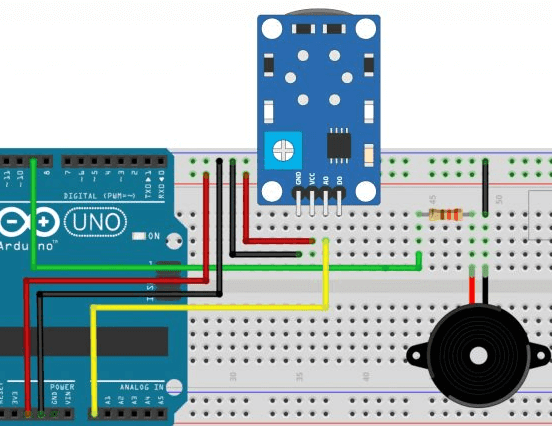

Процесс подключения состоит из следующих шагов:

  1. Подключите вывод VCC датчика MQ-2 к выводу 5V на Arduino.
  2. Соедините вывод GND датчика с выводом GND на Arduino.
  3. Подключите аналоговый выход (A0) датчика к любому аналоговому входу Arduino (например, A0).
  4. При необходимости использования цифрового выхода, подключите вывод D0 датчика к любому цифровому пину Arduino.

После выполнения этих шагов датчик готов к работе с Arduino. Теперь можно приступать к программированию и считыванию данных с сенсора.

Программирование Arduino для работы с MQ-2

Для считывания данных с датчика MQ-2 необходимо написать соответствующий скетч для Arduino. Вот пример простого кода, который позволяет считывать аналоговые значения с датчика и выводить их в Serial Monitor:



const int mq2Pin = A0; // Аналоговый пин, к которому подключен датчик

void setup() {
  Serial.begin(9600); // Инициализация последовательного порта
}

void loop() {
  int sensorValue = analogRead(mq2Pin); // Считывание значения с датчика

  // Преобразование аналогового значения в напряжение
  float voltage = sensorValue * (5.0 / 1023.0);

  // Вывод значений в Serial Monitor
  Serial.print("Аналоговое значение: ");
  Serial.print(sensorValue);
  Serial.print(", Напряжение: ");
  Serial.print(voltage);
  Serial.println(" В");

  delay(1000); // Задержка 1 секунда между измерениями
}

Этот код позволяет получать данные с датчика каждую секунду и выводить их в виде аналогового значения и соответствующего напряжения. На основе этих данных можно судить о наличии и концентрации газов в воздухе.

Калибровка и настройка чувствительности MQ-2

Для корректной работы датчика MQ-2 важно провести его калибровку и настройку чувствительности. Эти процедуры позволяют адаптировать работу сенсора к конкретным условиям использования. Рассмотрим основные этапы:


Калибровка датчика

  1. Поместите датчик в чистую среду без загрязняющих газов.
  2. Подайте питание на датчик и дайте ему прогреться в течение 24-48 часов.
  3. После прогрева измерьте сопротивление датчика в чистом воздухе (R0).
  4. Используйте это значение R0 как базовое для дальнейших измерений.

Настройка чувствительности

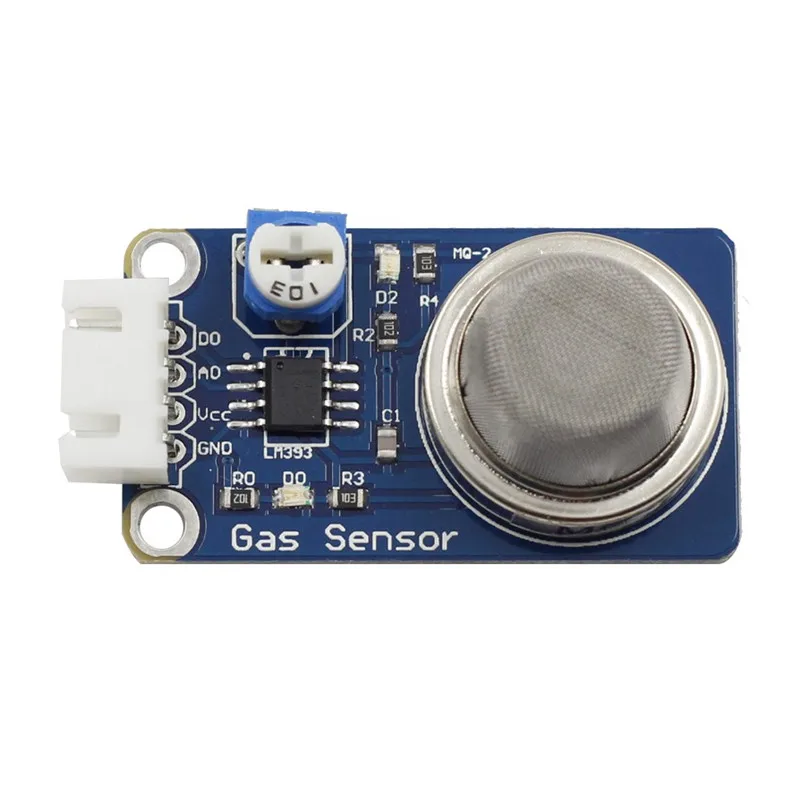

На плате датчика MQ-2 обычно есть потенциометр, который позволяет регулировать порог срабатывания цифрового выхода:

  1. Поверните потенциометр против часовой стрелки для увеличения чувствительности.
  2. Поверните по часовой стрелке для уменьшения чувствительности.
  3. Настройте порог так, чтобы цифровой выход срабатывал при желаемой концентрации газа.

Правильная калибровка и настройка чувствительности позволяют повысить точность измерений и избежать ложных срабатываний системы.

Практические применения MQ-2 с Arduino

Датчик газа MQ-2 в сочетании с Arduino открывает широкие возможности для создания различных проектов. Вот несколько интересных идей применения:

1. Домашняя система безопасности

Создайте устройство, которое будет отслеживать уровень газа в помещении и активировать сигнализацию при превышении безопасного порога. Это может включать звуковой сигнал, отправку SMS-уведомления или активацию вентиляции.


2. Умный датчик качества воздуха

Разработайте систему мониторинга качества воздуха, которая будет отслеживать уровень различных газов и отображать информацию на LCD-дисплее или отправлять данные на смартфон через Bluetooth.

3. Автоматическая вентиляция

Создайте систему, которая будет автоматически включать вентиляцию при обнаружении повышенной концентрации газов в воздухе. Это может быть особенно полезно для гаражей или промышленных помещений.

4. Портативный детектор газа

Разработайте компактное устройство на базе Arduino Nano и MQ-2, которое можно использовать для обнаружения утечек газа в различных местах. Добавьте батарейное питание и корпус для мобильности.

5. Умный будильник

Создайте будильник, который будет активироваться не только по времени, но и при обнаружении дыма или газа в помещении, обеспечивая дополнительную безопасность во время сна.

Эти проекты демонстрируют разнообразие возможных применений датчика MQ-2 в сочетании с Arduino, от бытовых до промышленных решений.

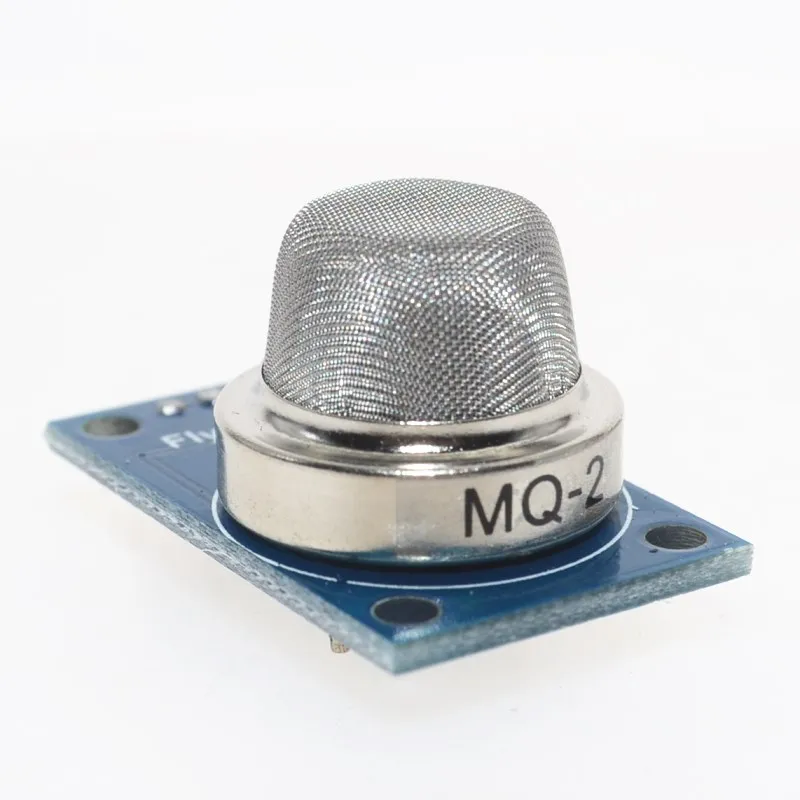

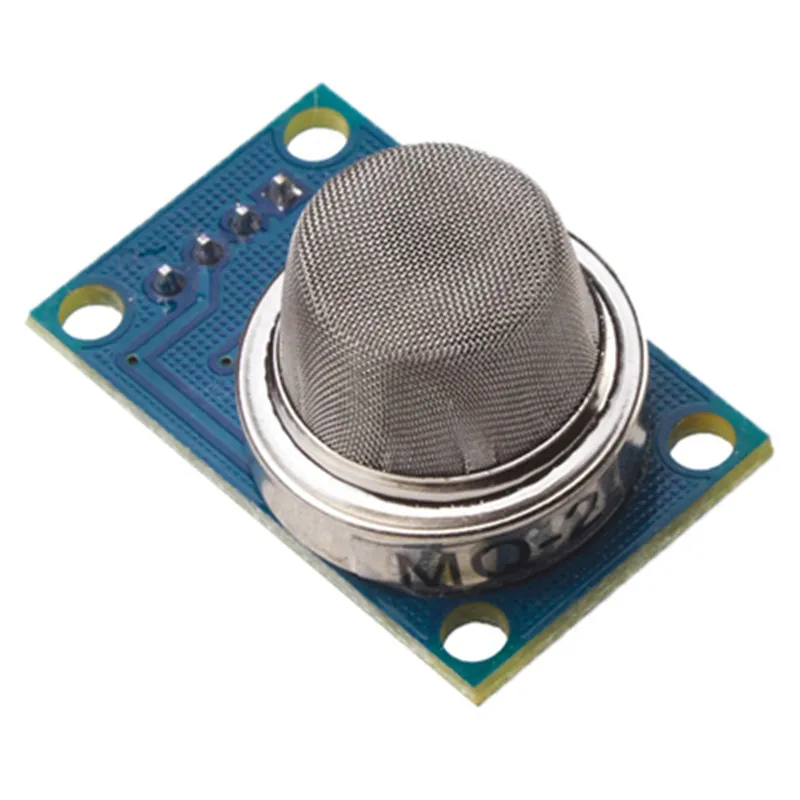

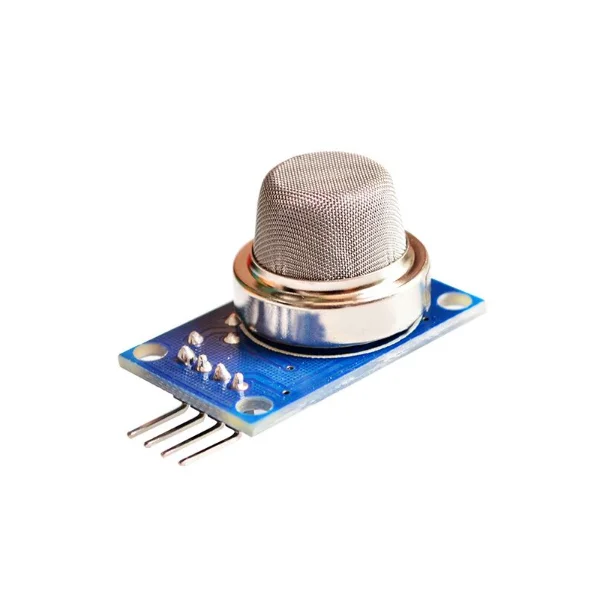

Датчик газа MQ-2 пропан с платой Arduino AVR Pic

Датчик газа MQ-2 пропан с платой Arduino AVR Pic

О магазине Условия заказов Оптовикам Дропшиппинг Статус заказа Контакты

  • Личный кабинет

    • 18

    839

    Описание

    Утечка газа – это крайне опасная ситуация, особенно в жилых домах или на производстве. Данный датчик используется для своевременного выявления и предотвращения таких случаев в домах, промышленных и коммерческих зданиях, охранно-пожарных системах, в проектах автоматизации, для сигнализаторов утечки газов, газовых детекторов, автоматического вентиляционного оборудования.

    Датчик газа MQ-2 позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан), дыма (взвешенные частицы, являющиеся результатом горения), водорода. Датчик можно использовать для обнаружения утечек промышленного газа и задымления.

    Данный датчик реагирует на появления примесей газа в воздухе. Он сделан из высококачественного оксида металла, поэтому при появлении вышеперечисленных газов или дыма, проводимость датчика растет с ростом концентрации этого газа.

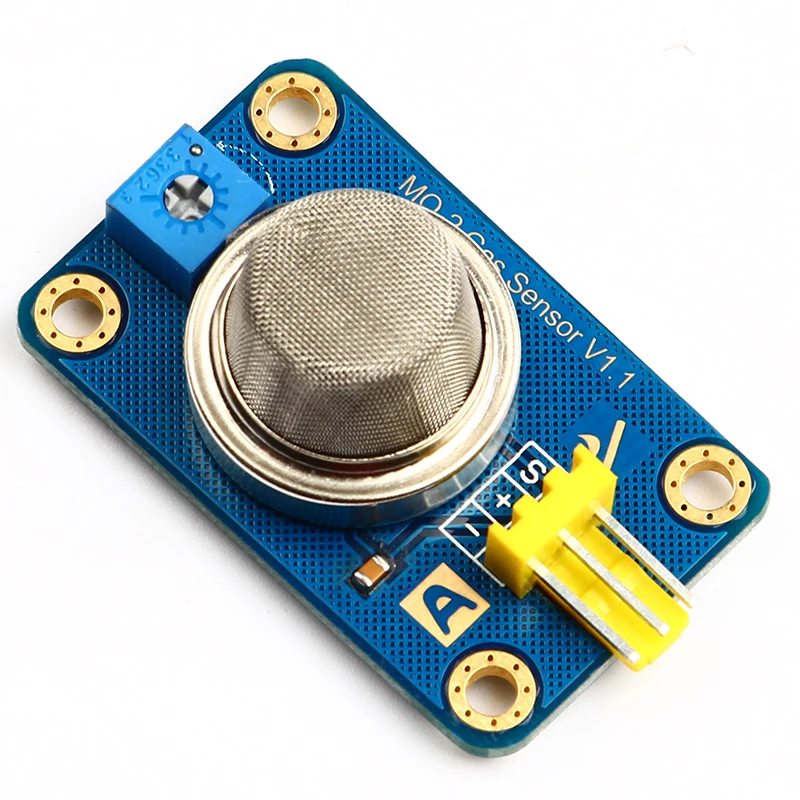

    Он имеет высокую чувствительность и малое время отклика. Чувствительность может быть настроена с помощью потенциометра на плате датчика. Данный модуль может быть легко подключен к Arduino-совместимому контроллеру

    Применение

    • утечки газа для домов
    • различные проекты автоматизации
    • в промышленных и коммерческих зданиях
    • в охранно-пожарных системах
    • для сигнализаторов утечки газа
    • для портативных газовых детекторов
    • для автоматического вентиляционного оборудования

    Можно использовать с любыми микропроцессорными системами — MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

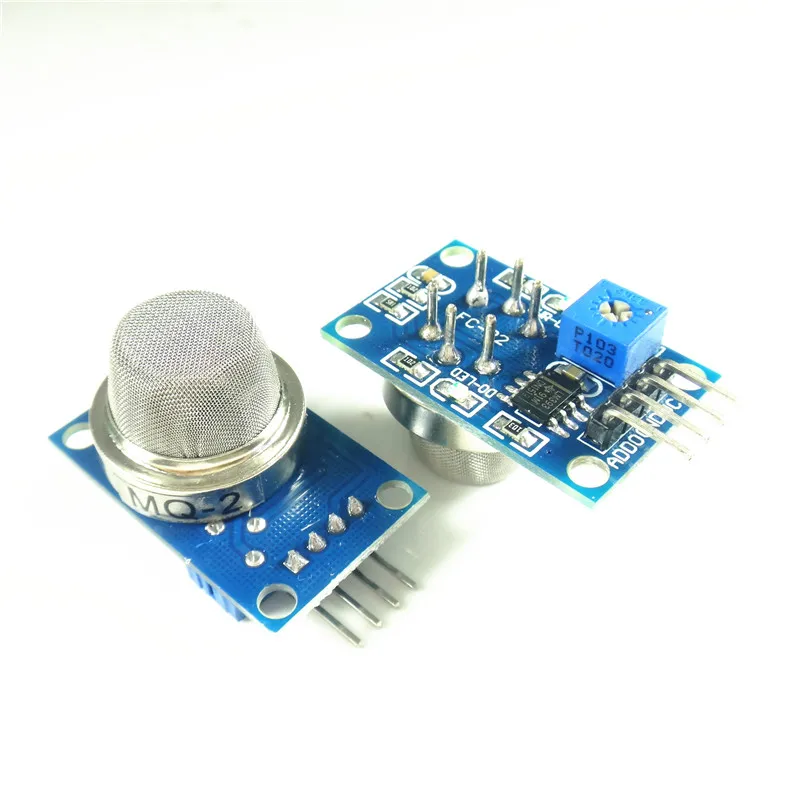

    Выходы на плате

    • Vcc питания: +5 В
    • DO цифровый выход: TTL цифровой 0 и 1 (0,1 В и 5 В)
    • АО аналоговый выход: 0.1-0.3V низкая концентрация — 4V высокая концентрация
    • GND земля

    Технические характеристики

    • Потребляемый ток: 150 мА
    • Интерфейс: аналоговый,цифровой
    • Напряжение питания: +5 В
    • Размер: 32 x 20x 22 мм
    • Вес: 8 гр
