Стабилизатор тока на полевом транзисторе

В статье расскажу, как сделать простой стабилизатор тока для светодиодов на полевом транзисторе.

Описание задумки.

Задолго до разработки фонарика на ATtiny13 мне уже доводилось работать со сверх-яркими светодиодами. И что могу сказать. Редкий радиолюбитель жаждет чтобы светодиоды перегорали, как можно чаще! :). Особенно мощные и дорогие. Вот и мне этого не хотелось и решил взяться за разработку стабилизатора тока.

Немного теории.

Мне часто задают один и тот же вопрос, мол почему именно стабилизатор тока лучше для светодиодов, а не стабилизатор напряжения. Ответ простой, но он многим не нравиться. Постараюсь пояснить на вольт-амперной характеристики(ВАХ) SMD светодиода типоразмера 3528, рисунок 1.

Рисунок 1 – Вольт-амперная характеристика(ВАХ) SMD светодиода типоразмера 3528 при 25⁰С.

Ось У – ток через светодиод.

Ось Х – падение напряжения на светодиоде.

Теперь внимание! Заявленный производителем ток для данного светодиода равен 20мА. Смотрим на рисунок и видим, что ток 20 мА приблизительно соответствует напряжению на светодиоде 3,4В. Если поднять напряжение на светодиоде до 3,5В, а это всего лишь на 0,1В больше чем его типовое напряжение, то ток увеличиться до 50мА, а это в 2,5 раза больше чем его заявленный ток. Если всё перевести в процентное соотношение, то получиться что ток возрастает в 2,5 раза, при увеличении напряжения всего лишь на 3%(округлил). Вот почему стабилизатор напряжения должен быть практически идеальным!

Теперь рассмотрим стабилизатор тока. Если стабилизировать ток 20мА, то увеличение тока на 3% даст результат – 20,6мА. Согласитесь, что это совсем другой результат и он куда лучше предыдущего!

Иногда мне пытаются доказать, что последовательное соединение светодиодов + стабилизатор напряжения лучше, чем параллельное + стабилизатор тока. Это, конечно, тема для отдельной статьи, но хочу тут немного пояснить, что параллельное соединение однозначно выигрывает.

Для примера возьмём пять светодиодов 20мА, 3,4В и соединим их последовательно и параллельно. При последовательном соединении если один светодиод перегорает и остаётся замкнутым, а такое бывает и часто, напряжение 17В(3,4В*5шт) делится между оставшимися четырьмя светодиодами в равных пропорциях (предположим что так). Получается, что падение напряжение на каждом светодиоде будет — 4,25В (17В/4шт). Ток при этом возрастает до неимоверных значений, а это приводит к последовательному перегоранию оставшихся светодиодов или части из них.

При параллельном соединении и стабилизации тока в 100мА(20мА*5шт) перегорание светодиода приведёт к увеличению тока на оставшихся всего на 5мА(20мА/4шт). Или по-другому: 100мА/4шт = 25мА – ток на каждом светодиоде. Разница очевидна! В этой статье не буду больше приводить плюсы и минусы каждого из решений, статья совсем о другом. Надеюсь пример был понятным. Мой личный выбор всегда на стороне параллельного соединения светодиодов и стабилизатора тока для них. Если и ваш тоже, то читайте дальше, как сделать несложный стабилизатор тока для светодиодов.

О схеме.

Принципиальная схема стабилизатора тока на полевом транзисторе показана на рисунке 2.

Рисунок 2.

Резистор R1 нужен для того чтобы транзистор VT2 открывался. Стабилитрон VD1 защищает затвор от перенапряжения, для транзистора P0903BDG максимальное напряжение затвор-сток – 20В. Если у вас другой транзистор, то информацию на него смотрите в даташите. Параметр этот называется Gate-Source Voltage. Если напряжение питание значительно меньше максимального напряжения затвор-сток, то можно вообще стабилитрон не ставить. Резисторы R2-R6 выполняют роль шунта. На схему добавил их побольше чтобы можно было удобно подобрать нужный номинал.

Схема работает следующим образом. В начальный момент времени транзистор VT2 открыт, ток протекает через светодиоды и шунт из резисторов R2-R6, транзистор VT1 закрыт. При протекании тока через шунт на нём падает определённое напряжение и если оно равняется напряжению открытия транзистора VT1, то он открывается и «садит» затвор транзистора VT2 на минус питания, транзистор VT2 закрывается и ток через светодиоды и шунт начинает снижаться. При снижении тока через светодиоды будет снижаться падение напряжение и на шунте, как только напряжение станет меньше чем нужно для открытия транзистора VT1, он закроется и «освободит» затвор транзистора VT2. Транзистор VT2 снова откроется и ток устремиться к светодиодам и шунту. Дальше все повторяется по кругу.

Настройка.

Настройка схемы заключается в определении необходимого тока для светодиодов и подбору номиналов резисторов шунта. Приблизительно считаю, что падение напряжение на шунте должно быть около 0,5В. Этого напряжения достаточно для открытия транзистора VT1. Хотя по даташиту напряжение база-эмиттер для транзистора BC846 – 0,66В, для отечественных – 0,7В.

В качестве примера рассчитаю для вас номиналы резисторов шунта на ток 170мА.

Сопротивление шунта(Ом) = падение напряжение на шунте(В) / ток через шунт (А), получается: Сопротивление шунта = 0,5В / 0,17А = 2,94 Ом. Полученный результат округляю до 3 Ом. Из стандартного ряда можно взять два резистора номиналом 1 Ом и 2 Ом и впаять их на плату, как R2, R3. Резисторы R4-R6 при этом исключаются из схемы.

Дальше нужно проверить какой ток стабилизирует стабилизатор. Для проверки потребуется амперметр или миллиамперметр. Прибор нужно подключить в разрыв любого из проводов питания, подать питающее напряжение, оно, кстати, должно быть больше чем типовое питание светодиодов. Лучше использовать источник питания с возможностью регулировки выходного напряжения. Подключаем, регулируем, смотрим.

В определённый момент времени ток через стабилизатор перестанет меняться – это и будет током стабилизации. Дальнейшее увеличение напряжения ничего не изменит, разве что добавит разогрев транзистора VT2. Нужно понимать, что всё избыточное напряжение будет выделяться на транзисторе VT2 в качестве тепла. Если ток стабилизации получился таким какой нужен значит подбор шунта закончен, если же ток отличается от нужного значения в большую сторону – увеличиваем сопротивление шунта, в меньшую – уменьшаем.

О печатной плате.

Печатную плату разрабатывал под SMD компоненты в программе P-CAD 2006. Размеры платы – 37×18мм, рисунок 3. Вы можете разработать свою печатную плату и прислать мне файл для размещения на сайте.

Рисунок 3.

О деталях.

Перечень деталей, необходимых для сборки стабилизатора тока, свёл в таблицу 1.

Таблица1 – перечень компонентов.

Позиционное обозначение	Наименование	Аналог/замена
R1	Резистор 10к.	SMD типоразмер 0805
R2-R6	Резисторы шунта.	SMD типоразмер 1206
VD1	Стабилитрон 9,1В.	Корпус SOD80
VT1	Транзистор биполярный BC846. Структура – n-p-n.	Корпус SOT23.
VT2	Транзистор полевой P0903BDG. Структура — n-канальный.	Корпус DPAK

Резюмирую. Во всех моих разработках со светодиодами обязательно есть стабилизатор тока. Он или простой, как в тот, что описан в статье или на операционном усилителе. Светодиоды обычно подключаю параллельно или последовательно-параллельно, всё зависит от конкретной задачи. В этой же статье рассказал, как сделать несложный стабилизатор тока для светодиодов на полевом транзисторе. Постарался объяснить, чем отличается стабилизатор напряжения от стабилизатора тока для светодиодов и что лучше.

Надеюсь у меня получилось. Привёл принципиальную схему стабилизатора тока и печатную плату. Все файлы можно скачать с сайта. Приятных разработок!

Ну и фото напоследок.

BC846 datasheet.

P0903BDG datasheet.

Архив с проектом.

Источник стабильного тока от 5 мкА до 20 мА / Хабр

Источник стабильного тока понадобился автору для отладки схем на биполярных транзисторах, которые, как известно, управляются током. Важное требование к нему — изоляция общего провода прибора от общего провода отлаживаемого устройства, поэтому источник питания пришлось взять автономный. Встроенный четырёхразрядный микроамперметр с автоматическим переключением пределов позволяет немного уменьшить количество аппаратуры, одновременно размещаемой на столе экспериментатора.

Идея схемы взята отсюда. Собственно источник стабильного тока устроен так:

Сопротивление резистора R1 некритично, нужно только, чтобы ток базы транзистора Т1 полностью открывал его. Коэффициент передачи тока транзистора BC559C — около 500, верхний предел регулировки тока у источника — 20 мА, значит, 200 мкА через базу — более чем достаточно. Резистор в 10 кОм обеспечит около 1 мА при 10 В, в принципе, можно увеличить его даже до 50 кОм.

Транзисторы Т1 и Т2 должны быть одинаковыми, но при больших токах параметры Т1 всё равно будут немного «уплывать» из-за небольшого нагрева.

Ток, подаваемый устройством во внешнюю цепь, определяется суммарным сопротивлением резисторов R3 — R5. Их функции: R3 — ограничение тока в случае, если оба переменных резистора вывернуты «в нуль», R4 — точная регулировка тока, R5 — грубая. Ток рассчитывается по формуле I=0.7/(R3+R4+R5), поэтому, например, если резистор R3 взять сопротивлением в 27 Ом, верхний предел регулировки тока составит 0.7/27=25,9мА. На практике получилось 21,6 мА, поскольку падение напряжения на транзисторе Т2 оказалось меньше — около 0,6 В.

Полная схема устройства:

«Крона» питает источник стабильного тока, два элемента ААА — четырёхразрядный микроамперметр. Поэтому выключатель питания взят с двумя нормально разомкнутыми группами контактов. Переключатель S1 позволяет отключить верхнюю клемму и замкнуть источник тока накоротко, чтобы настроить его заранее, до подключения к отлаживаемой схеме.

Параметры на практике получились следующими: максимальный ток — 21,6 мА, максимальный ток при «грубом» регуляторе, вывернутом «в нуль» — 0,3 мА, минимальный — 4,7 мкА. Правда, встроенный микроамперметр меньше 10 мкА не показывает, поэтому внешний иногда может и потребоваться. Выставленный ток остаётся практически неизменным при изменении напряжения на внешней цепи от 0 до 8 В.

Микроамперметр сделан из мультиметра с автоматическим переключением пределов JT-033A фирмы SHENZHEN JINGTENGWEI INDUSTRY CO.,LTD: переключатель режимов удалён, вместо него впаяны перемычки, заставляющие его всегда работать в режиме измерения тока.

Расположение компонентов в корпусе следующее:

Jim сделал симуляцию схемы в Falstad, автор её немного переработал для отображения большего количества параметров, получилось:

$ 1 0. 000005 7.619785657297057 65 5 50
t 224 240 176 240 0 -1 0.6771607865907852 -0.5873050244463638 500
t 256 272 304 272 0 -1 1.8738439949380101 -0.6771607865907852 500
r 176 304 176 400 0 10000
v 80 288 80 192 0 0 40 9 0 0 0.5
w 176 304 176 272 3
w 176 272 176 256 0
w 176 224 176 32 1
w 176 32 80 32 0
w 80 32 80 192 0
w 80 288 80 400 0
w 80 400 176 400 3
w 176 400 304 400 0
w 304 336 304 288 3
w 304 240 224 240 1
174 304 128 352 48 0 5000 0.9950000000000001 Resistance
w 176 32 304 32 2
w 304 256 304 240 0
w 304 240 304 208 2
w 304 128 336 128 0
w 352 80 352 128 0
w 352 128 336 128 0
w 256 272 176 272 1
w 304 128 304 208 1
r 304 336 304 400 0 250

Результат симуляции:

А вот результат симуляции при сопротивлении резистора R1 в 100 кОм:

схема, регулируемая, импульсная, конструкция и назначение

Яркость светодиодных источников зависит от протекающего тока, который в свою очередь зависит от напряжения питания. В условиях колебаний нагрузки светильники пульсируют. Для предотвращения этого используется специальный драйвер — стабилизатор тока. В случае поломок элемент можно изготовить самостоятельно.

Содержание

1. Конструкция и принцип действия
2. Разновидности стабилизаторов тока
3. Стабилизаторы резисторные
4. Транзисторные устройства
5. Стабилизаторы тока на полевом работнике
6. Линейные устройства
7. Феррорезионное устройство
8. Особенности текущей зеркальной цепи
9. Стабилизатор компенсационного напряжения
10. . Как нанесите на укладку
12. 70007. для светодиодов самостоятельно
13. Драйвер на базе
14. Стабилизатор для автомобильных фар
15. Нюансы расчета тока стабилизатора

Устройство и принцип действия

Стабилизатор обеспечивает постоянство тока при его отклонении

Стабилизатор обеспечивает постоянство рабочего тока светодиодов при его отклонении от нормы. Предотвращает перегрев и перегорание светодиодов, поддерживает постоянный поток при перепадах напряжения или разрядке аккумулятора.

Простейшее устройство состоит из трансформатора, выпрямительного моста, соединенного с резисторами и конденсаторами. Действие стабилизатора основано на следующих принципах:

• подвод тока к трансформатору и изменение его предельной частоты на частоту сети — 50 Гц;
• Регулировка напряжения на повышение и понижение с последующим выравниванием частоты до 30 Гц.

Высоковольтные выпрямители также участвуют в процессе преобразования. Они определяют полярность. Стабилизация электрического тока осуществляется с помощью конденсаторов. Резисторы используются для уменьшения помех.

Разновидности стабилизаторов тока

Светодиод загорается при достижении порогового значения тока. У маломощных устройств этот показатель составляет 20 мА, у сверхъярких — от 350 мА. Разброс порогового напряжения объясняет наличие разных типов стабилизаторов.

Стабилизаторы резисторные

Стабилизатор КРЭН

Для регулируемого стабилизатора токовых параметров маломощных светодиодов используется схема КРЭН. Он предусматривает наличие элементов КР142ЕН12 или LM317. Процесс выравнивания осуществляется при силе тока 1,5 А и входном напряжении 40 В. При нормальном тепловом режиме резисторы рассеивают мощность до 10 тс. Их собственная потребляемая мощность составляет около 8 мА.

Узел LM317 поддерживает постоянное значение напряжения на основном резисторе, регулируемое подстроечным резистором. Основной, или токораспределительный элемент, может стабилизировать проходящий через него ток. По этой причине стабилизаторы на КРЭН используются для зарядки аккумуляторов.

Значение 8 мА не меняется даже при колебаниях тока и напряжения на входе.

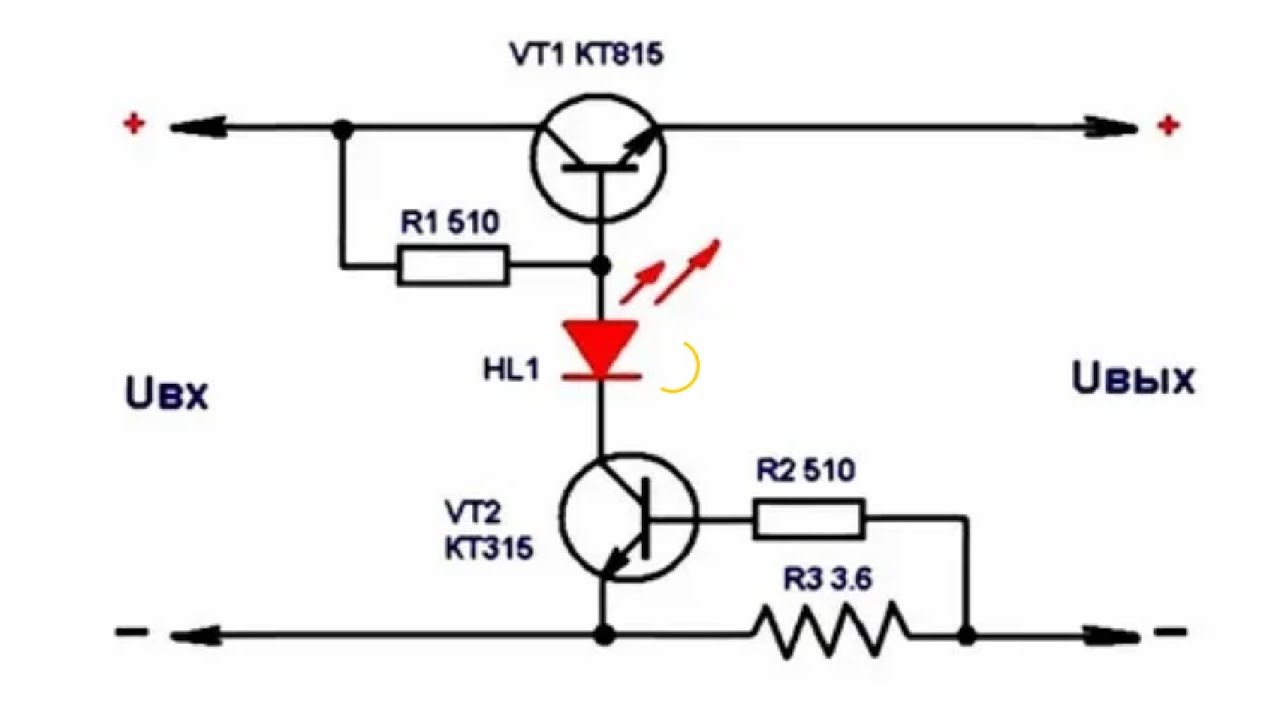

Транзисторные устройства

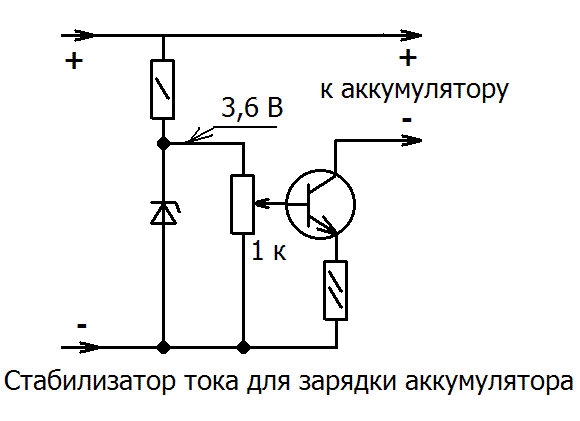

Схема транзисторного регулятора напряжения

Транзисторный регулятор предусматривает использование одного или двух элементов. Несмотря на простоту схемы, при колебаниях напряжения не всегда бывает стабильный ток нагрузки. При его увеличении на одном транзисторе напряжение резистора повышается до 0,5-0,6 В. после этого начинает работать второй транзистор. В момент его открытия первый элемент закрывается, а сила и величина проходящего через него тока уменьшаются.

Второй транзистор должен быть биполярным.

Две схемы на транзисторах разной проводимости, в которых стабилитроны заменены двумя обычными диодами VD1, VD2

Для реализации с химией с заменой стабилитронов применяются:

• диоды VD1 и VD2;
• резистор R1;
• резистор R2.

Подача тока через светодиодный элемент задается резистором R2. Резистор R1 служит для достижения линейного участка ВАХ диодов по отношению к току базового транзистора. Для того чтобы транзистор оставался стабильным, напряжение питания не должно быть меньше суммарного напряжения диодов +2-2,5 В.

Для получения тока 30 мА через 3 последовательно соединенных диода с напряжением 3,1 В по прямой линии подается 12 В. Сопротивление резистора должно быть равно 20 Ом при мощности рассеяния 18 мВт.

Схема нормализует режим работы элементов, уменьшает пульсации тока.

Схема на советских транзисторах. Допустимое напряжение советских КТ940 или КТ969 до 300 В, что подходит, если источником света является мощный SMD элемент. Параметры тока задаются резистором. Напряжение стабилитрона 5,1 В, мощность 0,5 В.

Недостатком схемы является падение напряжения при увеличении силы тока. Его можно устранить, заменив биполярный транзистор низкоимпедансным МОП-транзистором. Мощный диод заменен на IRF7210 на 12 А или IRLML6402 на 3,7 А.

Стабилизаторы тока на полевик

Стабилизатор напряжения на полевых транзисторах

Полевой элемент имеет короткозамкнутые исток и затвор, встроенный канал. При использовании полевого контроллера (ИРЛЗ 24) с 3 выводами на вход подается напряжение 50 В, на выход 15,7 В.

Потенциал земли используется для подачи напряжения. Параметры выходного тока зависят от начального тока стока и не привязаны к истоку.

Линейные устройства

Стабилизатор или делитель постоянного тока воспринимает нестабильное напряжение. На выходе линейное устройство выравнивает его. Он работает по принципу постоянного изменения параметров сопротивления для выравнивания питания на выходе.

К преимуществам эксплуатации можно отнести минимальное количество деталей, отсутствие помех. Недостатком является низкий КПД при разнице мощности питания на входе и выходе.

Устройство феррорезонансное

Стабилизатор переменного тока устаревшего образца, схема которого представлена ​​конденсатором и двумя катушками — с ненасыщенным и насыщенным сердечником. На насыщенный (индуктивный) сердечник подается постоянное напряжение, не зависящее от параметров тока. Это облегчает выбор данных для второй катушки и емкостного диапазона стабилизации питания.

Устройство работает по принципу качелей, которые сложно сразу остановить или раскачать сильнее. Напряжение подается по инерции, поэтому может быть падение нагрузки или обрыв в цепи питания.

Особенности схемы токового зеркала

Классическая схема токового зеркала

Токовое зеркало, или рефлектор, построено на паре транзисторов согласованного типа, т.е. с одинаковыми параметрами. Для их производства используется один светодиодный полупроводниковый кристалл.

Схема токового зеркала по уравнению Эберса-Молля. Принцип работы заключается в том, что базы транзисторов объединены, а эмиттеры перекинуты на одну шину питания. В результате параметры переходного напряжения связи база-транзистор-эмиттер равны.

Преимуществами схемы являются равный диапазон стабильности и отсутствие падения напряжения на эмиттерном резисторе. Параметры проще установить, используя ток. Недостатком является эффект Эрли — привязка выходного напряжения к напряжению коллектора и его колебания.

Цепь токового зеркала Вильсона. Токовое зеркало может стабилизировать постоянное значение выходного тока и реализовано следующим образом:

1. Транзисторы №1 и №1 включены по принципу стандартного токового зеркала.
2. Транзистор № 3 фиксирует потенциал коллектора элемента № 1 на удвоенном значении параметра падения напряжения на диоде.
3. Будет меньше напряжения питания, подавляющего эффект Эрли.
4. Коллектор транзистора №1 используется для установки режима схемы.
5. Выходной ток зависит от транзистора № 2.
6. Транзистор № 3 преобразует выходной ток в нагрузку переменного тока.

Транзистор № 3 не может быть согласован с другими.

Компенсационный стабилизатор напряжения

Компенсационный стабилизатор напряжения

Выпрямитель работает по принципу обратной связи по напряжению. Полное или частичное напряжение соответствует опоре. В результате регулятор выдает ошибку параметров напряжения, устраняя колебания яркости светодиодов. Устройство состоит из следующих элементов:

• Регулирующий элемент или транзистор, который вместе с сопротивлением нагрузки образует делитель напряжения. Эмиттерный индекс транзистора должен превышать ток нагрузки в 1,2 раза.
• Усилитель — управляет ОМ, выполнен на базе транзистора №2. Маломощный элемент согласован с мощным по составному принципу.
• Источник опорного напряжения — в схеме применен стабилизатор параметрического типа. Он уравнивает напряжения стабилитрона и резистора.
• Дополнительные источники.
• Конденсаторы — для сглаживания пульсаций, устранения паразитного возбуждения.

Компенсационные стабилизаторы напряжения работают по принципу увеличения входного напряжения при дальнейшем увеличении токов. Выключение первого транзистора увеличивает сопротивление и напряжение зоны коллектор-эмиттер. После приложения нагрузки она выравнивается до номинального значения.

Устройства на микросхемах

Микросхема 142ЕН5

Для стабилизирующих устройств используется микросхема 142ЕН5 или LM317. Он позволяет выравнивать напряжение, получая сигнал обратной связи от датчика, подключенного к сети тока нагрузки.

В качестве датчика используется сопротивление, при котором регулятор может поддерживать постоянное напряжение и ток нагрузки. Сопротивление датчика будет меньше сопротивления нагрузки. Схема используется для зарядных устройств, по ней и спроектирована светодиодная лампа.

Стабилизаторы импульсные

Импульсное устройство отличается высоким КПД и создает высокое напряжение потребителей при минимальных параметрах входного напряжения. Для сборки используется микросхема MAX 771.

Один или два преобразователя будут регулировать силу тока. Делитель выпрямительного типа выравнивает магнитное поле, снижая допустимую частоту напряжения. Для подачи тока на обмотку светодиодный элемент подает сигнал на транзисторы. Стабилизация выхода осуществляется посредством вторичной обмотки.

Как сделать стабилизатор тока для светодиодов своими руками

Изготовление стабилизатора для светодиодов своими руками осуществляется несколькими способами. Новичку желательно работать с простыми схемами.

Драйвер на основе

Вам нужно будет выбрать трудновыжигаемую микросхему — LM317. Она будет выполнять роль стабилизатора. Второй элемент представляет собой переменный резистор сопротивлением 0,5 кОм с тремя выводами и ручкой.

Сборка осуществляется по следующему алгоритму:

1. Припаяйте провода к средней и концевой клеммам резистора.
2. Переведите мультиметр в режим сопротивления.
3. Измерить параметры резистора — они должны быть равны 500 Ом.
4. Проверьте целостность соединений и соберите цепь.

На выходе будет модуль мощностью 1,5 А. Для увеличения тока до 10 А можно добавить полевого оператора.

Стабилизатор автомобильных фар

Стабилизатор L7812

Для работы потребуется линейное устройство в виде микросхемы L7812, две клеммы, конденсатор 100н (1-2 шт.), текстолитовый материал и термоусадочная трубка. Изготовление производится шаг за шагом:

1. Выбираем схему для L7805 из даташита.
2. Отрежьте от печатной платы кусок нужного размера.
3. Разметьте дорожки, сделав насечки отверткой.
4. Припаяйте элементы так, чтобы вход был слева, а выход справа.
5. Сделать корпус из термотрубки.

Стабилизирующее устройство выдерживает нагрузку до 1,5 А и монтируется на радиатор.

Кузов автомобиля используется как радиатор за счет соединения центрального выхода кузова с минусом.

Нюансы расчета стабилизатора тока

Стабилизатор рассчитывается исходя из напряжения стабилизации U и тока (среднего) I. Например, напряжение на входе делителя 25 В, на выходе нужно получить 9 В. В расчеты входят:

1. Подбор по справочнику стабилитрона. Ориентируются на напряжение стабилизации: Д814В.
2. Поиск среднего тока I по таблице. Он равен 5 мА.
3. Расчет напряжения питания как разницы между стабильным напряжением входа и выхода: UR1 = Uвх — Uвых, или 25-9 = 16 В.
4. Полученное значение разделить по закону Ома на ток стабилизации по по формуле R1 = UR1/Iст, или 16/0,005 = 3200 Ом, или 3,2 кОм. Номинал элемента будет 3,3 кОм.
5. Расчет максимальной мощности по формуле ПР1=УР1*Iст, или 16х0,005=0,08.

Ток и выход стабилитрона проходят через резистор, поэтому его мощность должна быть в 2 раза больше (0,16 кВт). Исходя из таблицы, этот номинал соответствует 0,25 кВт.

Самостоятельная сборка стабилизатора для светодиодных приборов возможна только со знанием схемы. Новичкам рекомендуется использовать простые алгоритмы. Рассчитать элемент по мощности можно по формулам из школьного курса физики.

Электротехника — Как транзистор поддерживает постоянный ток?

В отличие от диодов, которые поддерживают относительно постоянное напряжение при изменении тока через них, фундаментальным свойством всех типов транзисторов (BJT, FET…) является поддержание относительно постоянного тока при изменении напряжения на них. Как они это делают?

Как и в случае с диодами, на этот вопрос можно ответить конкретно, рассмотрев процессы в полупроводниковом приборе. Но опять же было бы интересно объяснить это на концептуальном уровне, раскрыв основную идею. Как я уже говорил, такой «философский» подход имеет ряд преимуществ: во-первых, он не требует глубоких знаний полупроводниковых приборов; во-вторых, это применимо ко всем 2-терминальным устройствам, обладающим этим свойством. Я сделаю это, используя концепцию «динамического сопротивления».

Вообще говоря, транзистор ведет себя как резистор, который взаимодействует с током, вызывая падение напряжения и потери тепла. В начальной крутой части выходной ВАХ этот «резистор» имеет относительно постоянное низкое сопротивление. И если бы это действительно был резистор, кривая продолжилась бы в том же направлении.

Однако при достижении порога тока соответствующего транзистора (задается напряжением или током база-эмиттер) кривая меняет свой наклон и становится почти горизонтальной. Напряжение продолжает изменяться, но ток перестает изменяться. Почему? Вот мое простое объяснение…

При увеличении напряжения V транзистор также увеличивает свое статическое сопротивление R с той же скоростью изменения. Итак, ток через транзистор I = V/R не меняется.

Это простой арифметический трюк, когда мы меняем числитель и знаменатель дроби в одном направлении и с одинаковой скоростью изменения; в результате частное от деления не меняется.

Таким образом, изменяя свое сопротивление в том же направлении, что и ток, этот «динамический резистор» поддерживает постоянный ток. Этот хитрый «трюк с транзистором» можно проиллюстрировать графически:

Завтра у меня онлайн-упражнение по полупроводниковым приборам с моими студентами группы 48b, ITI, FCST Технического университета Софии, то есть о применении транзисторов. Может быть, я проиллюстрирую им эту точку зрения с помощью пера ZOOM, рисуя движущиеся кривые IV.

И снова, чтобы привлечь внимание моих студентов, я рассказывал им еще одну забавную историю — что я могу сымитировать любой транзистор, который они захотят, с помощью всего лишь переменного резистора («потенциометра»)… и что если я спрячусь в большой коробке, они бы подумали, что внутри транзистор 🙂

На следующий день… Готово! Вот часть видеозаписи (на болгарском языке) и скриншот:

Мне было бы интересно узнать ваше мнение по моему объяснению.
