Диод Шоттки SBL3040PT: характеристики, применение и особенности

Что такое диод Шоттки SBL3040PT. Каковы его основные параметры и характеристики. Где применяется SBL3040PT. В чем преимущества и недостатки этого диода Шоттки. Как правильно выбрать и использовать SBL3040PT в схемах.

Ключевые характеристики диода Шоттки SBL3040PT

SBL3040PT — это сдвоенный диод Шоттки производства компании Vishay. Основные параметры данного компонента:

  • Максимальный прямой ток: 2 х 15 А
  • Максимальное обратное напряжение: 40 В
  • Корпус: TO-247AD / TO-3P
  • Падение напряжения в прямом направлении: 0.55 В (типовое значение при 15 А)
  • Обратный ток утечки: 0.5 мА (при 40 В)
  • Рабочая температура: от -55°C до +175°C

Благодаря низкому падению напряжения и высокой скорости переключения диод SBL3040PT обеспечивает высокую эффективность в импульсных схемах.

Область применения диода SBL3040PT

Диод Шоттки SBL3040PT находит широкое применение в следующих областях:

  • Импульсные источники питания
  • DC/DC преобразователи
  • Выпрямители в блоках питания компьютеров
  • Системы управления электродвигателями
  • Схемы защиты от обратной полярности
  • Высокочастотные выпрямители

Высокий прямой ток и низкое прямое падение напряжения делают SBL3040PT отличным выбором для мощных низковольтных применений с высокими требованиями к КПД.


Преимущества использования диода Шоттки SBL3040PT

Диод SBL3040PT обладает рядом важных преимуществ по сравнению с обычными выпрямительными диодами:

  1. Низкое прямое падение напряжения (0.55 В), что снижает потери мощности
  2. Высокая скорость переключения, позволяющая работать на частотах до сотен кГц
  3. Отсутствие эффекта накопления заряда, характерного для обычных диодов
  4. Низкий обратный ток утечки
  5. Широкий диапазон рабочих температур

Эти свойства обеспечивают высокий КПД и надежность в импульсных схемах питания.

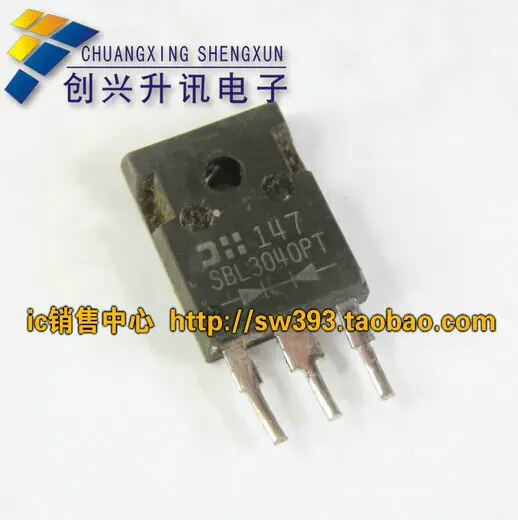

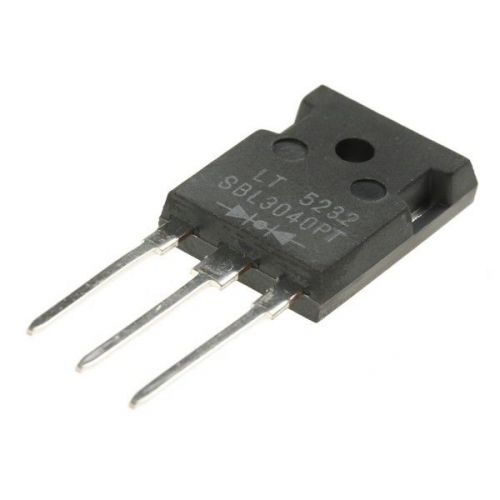

Особенности конструкции и корпусирования SBL3040PT

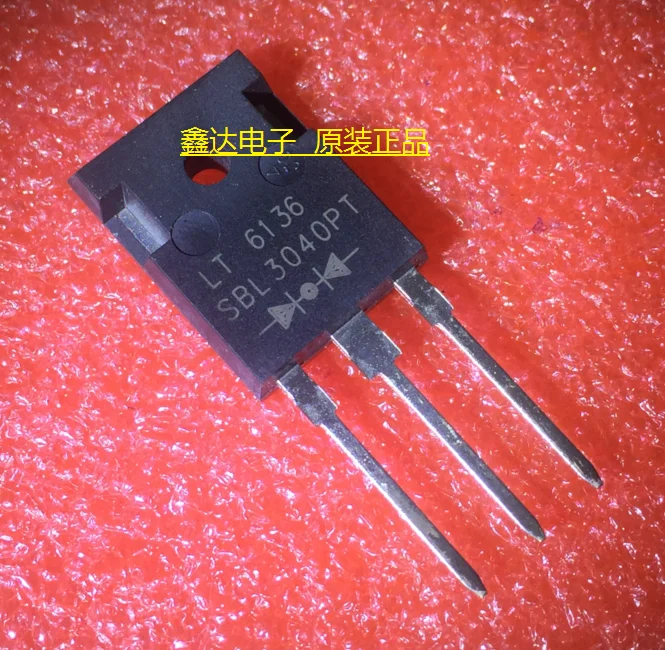

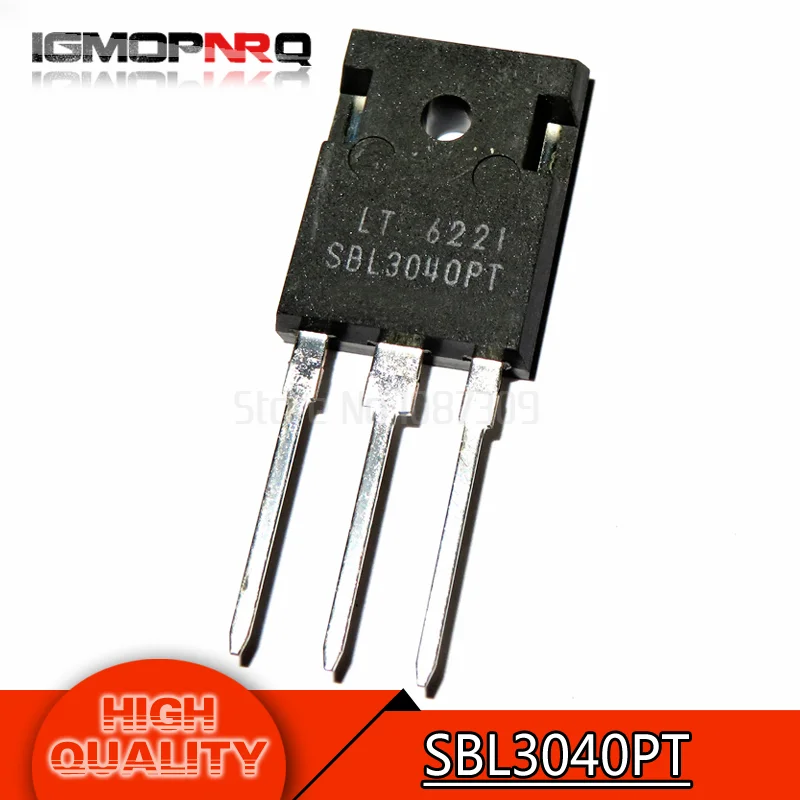

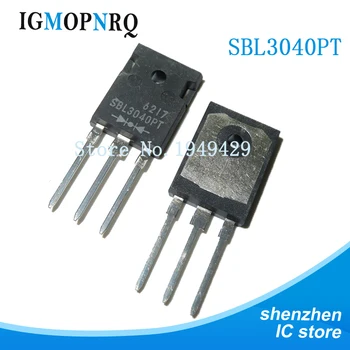

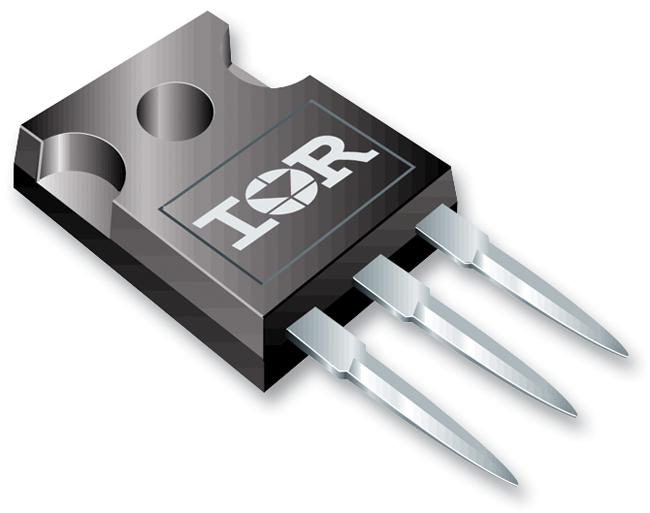

Диод SBL3040PT выпускается в корпусе TO-247AD / TO-3P. Особенности данного корпуса:

  • Три вывода: анод, общий катод, анод
  • Металлическое основание для эффективного теплоотвода
  • Возможность монтажа на радиатор
  • Изолированный от теплоотводящего основания пластиковый корпус

Такая конструкция обеспечивает эффективный отвод тепла при работе на высоких токах. При монтаже на печатную плату следует обеспечить достаточную площадь медной фольги для теплоотвода.


Сравнение SBL3040PT с аналогами

Как выбрать оптимальный диод Шоттки для конкретного применения? Рассмотрим сравнение SBL3040PT с некоторыми аналогами:

МодельМакс. ток, АМакс. напряжение, ВПрямое падение, В
SBL3040PT2 x 15400.55

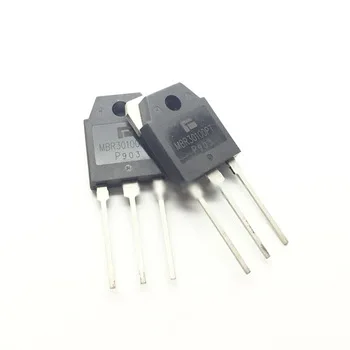

MBR3045CT2 x 15450.60
SBR3045CT2 x 15450.53

SBL3040PT обеспечивает оптимальное сочетание низкого прямого падения напряжения и высокого обратного напряжения, что делает его хорошим выбором для многих применений.

Рекомендации по применению диода SBL3040PT

При использовании SBL3040PT в схемах следует учитывать некоторые особенности:

  • Обеспечить эффективный теплоотвод при работе на высоких токах
  • Учитывать зависимость параметров от температуры
  • Применять снабберные цепи для ограничения dv/dt при коммутации индуктивной нагрузки
  • Не превышать максимально допустимое обратное напряжение
  • При параллельном включении использовать выравнивающие резисторы

Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности диода SBL3040PT в различных схемах.


Типовые схемы включения SBL3040PT

Рассмотрим несколько типовых схем с использованием диода Шоттки SBL3040PT:

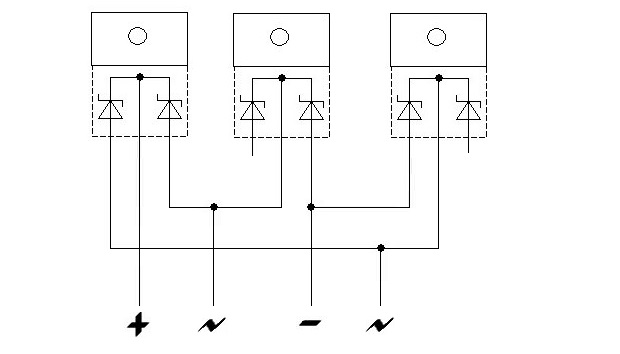

Мостовой выпрямитель

В данной схеме SBL3040PT используется в качестве выпрямительных диодов в мостовой схеме:

  • Входное напряжение: переменное, до 28 В (действующее значение)
  • Выходной ток: до 30 А
  • Частота входного напряжения: до 400 Гц

Благодаря низкому прямому падению напряжения SBL3040PT обеспечивает высокий КПД выпрямителя.

Синхронный понижающий преобразователь

В этой схеме SBL3040PT применяется в качестве обратного диода:

  • Входное напряжение: 12-24 В
  • Выходное напряжение: 5 В
  • Выходной ток: до 15 А
  • Частота преобразования: 200 кГц

Высокое быстродействие SBL3040PT позволяет эффективно работать на повышенных частотах, снижая габариты преобразователя.

Особенности тестирования и диагностики SBL3040PT

При проверке исправности диода SBL3040PT следует учитывать некоторые нюансы:

  • Проверять каждый диод отдельно, так как они электрически не связаны
  • Учитывать низкое прямое падение напряжения при «прозвонке»
  • Измерять обратный ток утечки при напряжении не более 40 В
  • Контролировать температуру корпуса при испытаниях на большом токе

Какие параметры необходимо проверять при входном контроле диодов SBL3040PT:


  1. Прямое падение напряжения при номинальном токе
  2. Обратный ток утечки при максимальном обратном напряжении
  3. Емкость перехода
  4. Тепловое сопротивление переход-корпус

Тщательный входной контроль позволит избежать проблем при эксплуатации устройств с применением SBL3040PT.

Вопросы надежности и срока службы SBL3040PT

Диоды Шоттки SBL3040PT обладают высокой надежностью при правильном применении. Основные факторы, влияющие на срок службы:

  • Температура перехода — не должна превышать 175°C
  • Циклические нагрузки по току и напряжению
  • Влажность и агрессивные среды
  • Механические воздействия и вибрации

При соблюдении предельных режимов эксплуатации типичный срок службы SBL3040PT составляет более 100 000 часов. Для повышения надежности рекомендуется:

  1. Обеспечивать эффективный теплоотвод
  2. Применять демпфирующие цепи
  3. Защищать от перенапряжений
  4. Использовать влагозащитные покрытия печатных узлов

Выполнение этих рекомендаций позволит максимально продлить срок службы устройств с применением диодов SBL3040PT.



Справочники

  • Каталог
  • О магазине
    • О магазине
    • Контакты
    • Обратная связь
    • Оплата
    • Доставка
    • Как купить
    • Ответы на вопросы
    • Сотрудничество
    • Правовая информация
    • Товары под заказ
    • Параметрический фильтр
    • Вакансии
  • Скидки
  • Оплата
  • Доставка
  • Как купить
  • Справочник
  • Личный кабинет
    • Мои настройки
    • Мои заказы
    • Моя корзина
    • Подписка
  • /Справочники
  • /Справочник по диодам и диодным мостам
  • /Страница не найдена
  • Каталог

    Каталог электронных компоненты, активные электронные компоненты, пассивные электронные компоненты, микросхемы, транзисторы, биполярные транзисторы, диоды, стабилитроны, клеммы, клеммники

  • О магазине
    • О магазине
    • Контакты
    • Обратная связь
    • Оплата
    • Доставка
    • Как купить
    • Ответы на вопросы
    • Сотрудничество
    • Правовая информация
    • Товары под заказ
    • Параметрический фильтр
    • Вакансии
  • Скидки
  • Оплата
  • Доставка
  • Как купить
  • Справочник

    Справочник по транзисторам, тиристорам, симисторам, стабилитном, полевым транзисторам, биполярным странзисторам

  • Личный кабинет
    • Мои настройки
    • Мои заказы
    • Моя корзина
    • Подписка





Схемотехника блоков питания персональных компьютеров.

Часть 5.

Предыдущие статьи цикла «Схемотехника блоков питания персональных компьютеров»:

  • Часть 1. Принцип работы импульсного блока питания. Сетевой выпрямитель и фильтр;
  • Часть 2. Высокочастотный преобразователь (инвертор);
  • Часть 3. Узел управления.
  • Часть 4. Промежуточный каскад;

Здесь мы поговорим о выходных выпрямителях блоков питания персональных компьютеров.

В блоках питания форм-фактора АТ используются четыре вторичных напряжения: +5V, -5V, +12V, -12V рассчитанные на разные токи нагрузки. Выпрямители выполняются только по двухполупериодным схемам со средней точкой, а «мостовые» схемы из-за больших потерь, как правило, не используют. О типах выпрямителей переменного тока можно почитать здесь.

Использование двухполупериодной схемы выпрямления привело к тому, что в выпрямителях +5V и +12V стали применятся сдвоенные диоды с общим катодом.

Сдвоенный диод – это два полупроводниковых диода, выполненных в одном общем корпусе. Один из трёх выводов такого диода является общим. Могут быть объёдинены выводы катодов, анодов, а также анода одного диода и катода другого.

В выпрямителях -5V и -12V обычно используются отдельные, дискретные маломощные диоды, так как потребление по шине питания -5V и -12V мало. В исколючительных случаях в них могут применяться маломощные сдвоенные диоды с общим анодом. На практике же это редкость.

Вот фото показаны выпрямительные диоды, которые демонтированы с печатной платы вместе с радиатором. Как видим диоды крепятся к радиатору через изоляционную прокладку.

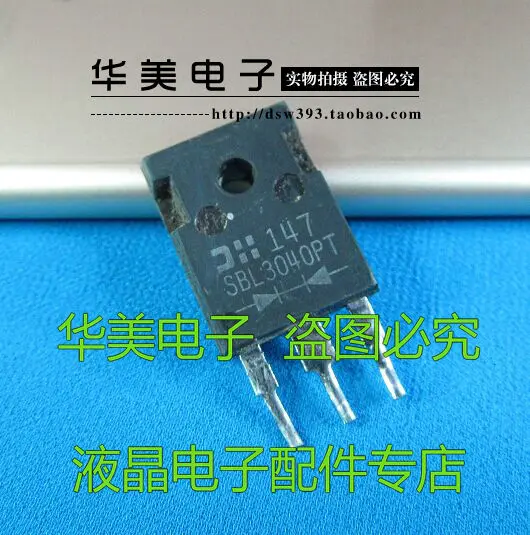

Самый «здоровый» сдвоенный диод, расположенный в центре (SBL3040PT) используется в выпрямителе +5V. Диод SBL3040PT – это сдвоенный диод Шоттки. Он рассчитан на прямой ток до 15 ампер (один диод) и обратное напряжение до 40 вольт.

Рядом установлен диод F12C20C. Он используется в выпрямителе +12V. Этот диод выдерживает прямой ток до 6 ампер (один диод) и обратное напряжение до 200 вольт. В отличие от SBL3040PT, диод F12C20C – это обычный (не Шоттки) быстродействующий выпрямительный диод с общим катодом.

Также на радиаторе закреплён полевой MOSFET-транзистор 40N03P. Внешне он очень похож на сдвоенный диод. Этот транзистор используется в импульсных блоках питания формата ATX.

Основная особенность всех вторичных источников в импульсных блоках питания это сглаживающие фильтры, которые начинаются с дросселей, а уже потом стоят конденсаторы.

Только в фильтрах, начинающихся с дросселя, напряжение на выходе зависит и от амплитуды и от скважности поступающих на вход импульсов. Поэтому изменяя скважность легко регулировать выходное напряжение.

Скважность – внесистемная единица выражающая отношение длительности импульса к периоду повторения. Процесс изменения скважности называется ШИМ – широтно-импульсная модуляция. (англ. PWM – Pulse Width Modulation).

Далее обратимся к схеме. На рисунке изображена схема выходных выпрямителей импульсного блока типания ПК. Трансформатор T2 — это высокочастотный понижающий силовой трансформатор, речь о котором уже заходила во второй части. У него имеется несколько вторичных обмоток с которых снимается пониженное переменное напряжение.

На схеме можно заметить, что в цепях всех выпрямителей присутствует дроссель с обозначением L1.1, L1.2, L1.3, L1.4. Если обратится к схеме, то можно подумать, что это отдельные дроссели. Но на самом деле это четыре дросселя, наматанных на одном общем кольцевом магнитопроводе. Обмотки дросселей электрически не связаны, но вот магнитное поле у них общее. И это неспроста.

За счёт такого приёма обеспечивается так называемая групповая стабилизация выходных напряжений. За счёт общего магнитного поля в дросселе L1 удаётся стабилизировать сразу все выходные напряжения. Если дроссель L1 выпаять из схемы и замерить выходные напряжения, то можно убедиться в том, что они начинают заметно «гулять». Вот так выглядит дроссель L1 с общим колцевым магнитопроводом на печатной плате.

Или вот так.

Далее в фильтрах стоят электролитические конденсаторы С4 — С8 ёмкостью от 330 мкф до 2200 мкф. Рабочее напряжение электролитов, как правило, зависит от того, в каком из выпрямителей установлен конденсатор (в +5V и -5V — на 10…16 вольт, а в +12V и -12V – на 16…25 вольт). Резисторы R4 — R7 создают небольшую начальную нагрузку для правильной работы выпрямителя с индуктивным фильтром. Они же служат для разряда электролитических конденсаторов после выключения импульсного блока питания.

Как уже отмечалось, в качестве диодов вторичных источников часто используют диоды Шоттки. Они обладают малым падением напряжения в прямом направлении и быстрым временем восстановления, но низкое обратное напряжение не позволяют использовать положительные качества этих диодов в полном объёме. Поскольку схемы вторичных источников питания сложности не представляют, ремонт сводится к замене электролитических конденсаторов и диодов выпрямителей.

Есть определённые сложности, связанные с диагностикой диодов Шоттки. У них есть очень нехорошее явление, как «утечка». Если проверить диод, то он окажется исправным, но после некоторого времени нормальной работы, вследствие разогрева он начинает «плыть». При малейшем подозрении на исправность такого диода не стоит зря тратить время, а есть смысл просто заменить его на заведомо исправный.

Вообще с ремонтом компьютерных блоков питания связаны некоторые трудности. Отдельные фирмы просто не хотят допустить постороннего внутрь своей техники. Есть блоки, завёрнутые на специальные болты, которые не отвернуть без особого инструмента, а корпуса отдельных типов блоков питания просто наглухо заклёпаны и мастеру приходится эти заклёпки просто высверливать.

Производители как бы намекают: не надо ремонтировать блок питания. Купите и поставьте новый блок.
