Что такое DTMF декодер MT8870 и принцип его работы

DTMF декодер MT8870 — это специализированная микросхема, предназначенная для распознавания и декодирования двухтональных многочастотных (DTMF) сигналов. DTMF сигналы широко используются в телефонии для передачи набираемых цифр и команд.

Принцип работы MT8870 основан на следующих этапах:

Прием аналогового DTMF сигнала на вход микросхемы
Фильтрация и разделение сигнала на высокочастотную и низкочастотную составляющие
Оцифровка и анализ частотных компонентов
Декодирование комбинации частот в соответствующую цифру или символ
Выдача результата декодирования на цифровые выходы в двоичном коде

Таким образом, MT8870 позволяет преобразовать аналоговый тональный сигнал в цифровой код, который может быть легко обработан микроконтроллером или другой цифровой схемой.

Основные характеристики модуля на базе MT8870

Типовой модуль декодера DTMF на базе микросхемы MT8870 обладает следующими ключевыми характеристиками:

Напряжение питания: 5В
Потребляемый ток: до 3 мА
Входной аудио разъем: 3.5 мм
4 цифровых выхода для передачи результата декодирования
Выход стробирующего сигнала
Светодиодная индикация состояния выходов
Рабочая температура: -40 до +85°C
Размеры модуля: примерно 27х25х10 мм

Модуль способен декодировать стандартный набор DTMF сигналов, включая цифры 0-9, символы * и #, а также буквы A-D. Это позволяет использовать его для приема команд с телефонной клавиатуры.

Области применения DTMF декодера MT8870

Благодаря своей функциональности, DTMF декодер MT8870 находит широкое применение в различных электронных устройствах и системах:

Системы дистанционного управления

MT8870 позволяет создавать устройства, управляемые по телефону. Это могут быть:

Системы «умного дома» с возможностью управления бытовыми приборами
Охранные комплексы с функцией удаленного контроля
Промышленное оборудование с дистанционным управлением

Робототехника

Декодер DTMF часто используется в мобильных роботах для приема команд управления с телефона. Это позволяет создавать недорогие системы дистанционного управления роботами.

Телекоммуникационное оборудование

MT8870 применяется в различных телефонных системах, где требуется распознавание набираемых номеров и команд:

Автоответчики и голосовые почтовые ящики
Системы интерактивного голосового меню (IVR)
Оборудование для телефонных опросов и голосований

Как подключить и использовать модуль MT8870

Для использования модуля DTMF декодера MT8870 в своем проекте необходимо выполнить следующие шаги:

Подключить питание модуля к источнику 5В
Соединить аудиовход модуля с источником DTMF сигнала (например, через 3.5мм разъем)
Подключить цифровые выходы Q1-Q4 к входам микроконтроллера
Подключить выход StQ (строб) к микроконтроллеру для определения момента декодирования
Настроить микроконтроллер на прием и обработку данных с декодера

После этого микроконтроллер сможет считывать результаты декодирования DTMF сигналов и выполнять соответствующие действия в зависимости от принятых команд.

Преимущества использования MT8870 в проектах

Применение готового модуля на базе MT8870 имеет ряд существенных преимуществ по сравнению с самостоятельной реализацией DTMF декодера:

Простота интеграции в проект — не требуется разработка сложных схем
Надежность работы за счет использования специализированной микросхемы
Низкое энергопотребление
Компактные размеры модуля
Наличие готовой обвязки и согласования уровней сигналов
Встроенная светодиодная индикация для отладки

Все это позволяет быстро добавить функцию декодирования DTMF в любой проект на базе микроконтроллера.

Программирование микроконтроллера для работы с MT8870

Для корректной работы с модулем MT8870 необходимо правильно настроить программу микроконтроллера. Основные этапы обработки данных с декодера:

Настройка входов микроконтроллера на прием сигналов с выходов Q1-Q4 и StQ
Ожидание активного уровня на выходе StQ, сигнализирующего о завершении декодирования
Считывание состояния выходов Q1-Q4 и преобразование в соответствующий символ
Обработка полученного символа и выполнение заданного действия
Ожидание следующего DTMF сигнала

Пример простого кода для Arduino, демонстрирующего базовую обработку данных с MT8870:

«`cpp #define Q1 2 #define Q2 3 #define Q3 4 #define Q4 5 #define STQ 6 void setup() { pinMode(Q1, INPUT); pinMode(Q2, INPUT); pinMode(Q3, INPUT); pinMode(Q4, INPUT); pinMode(STQ, INPUT); Serial.begin(9600); } void loop() { if (digitalRead(STQ) == HIGH) { int dtmf = (digitalRead(Q4) << 3) | (digitalRead(Q3) << 2) | (digitalRead(Q2) << 1) | digitalRead(Q1); Serial.print("Получен DTMF код: "); Serial.println(dtmf, HEX); // Здесь можно добавить обработку полученного кода delay(100); // Задержка для устранения дребезга } } ```

Этот базовый код позволяет считывать декодированные DTMF сигналы и выводить их в виде шестнадцатеричного кода. В реальном проекте здесь можно добавить более сложную логику обработки команд.

Альтернативы MT8870 и их сравнение

Хотя MT8870 является одним из самых популярных DTMF декодеров, существуют и альтернативные решения:

HT9170 — более старая микросхема с аналогичной функциональностью
CM8870 — совместимый аналог MT8870 от другого производителя
Программная реализация DTMF декодера на микроконтроллере

Сравнение MT8870 с альтернативами:

Характеристика	MT8870	HT9170	Программная реализация
Надежность декодирования	Высокая	Средняя	Зависит от реализации
Энергопотребление	Низкое	Среднее	Высокое
Сложность применения	Низкая	Средняя	Высокая
Стоимость	Средняя	Низкая	Зависит от микроконтроллера

В большинстве случаев MT8870 предоставляет оптимальное сочетание характеристик, что делает его предпочтительным выбором для многих разработчиков.

декодер DTMF сигналов (MT8870) — Элград

Корзина
Избранное
Оповещения

Кабинет

ДОСТАВКА И ОПЛАТАПОКУПАТЕЛЮЧАТЫ

Каталог —

Встраиваемые модули

декодер DTMF сигналов (MT8870)

Общая цена

250 р.

В корзину

Добавить в избранное

Артикул:134992

Производство:China(Китай)

Страна:КИТАЙ

В наличии

Описание

Модуль DTMF MT8870 позволяет декодировать тональные сигналы (DTMF) телефона и выставлять соответствующие уровни на одном из 4 каналов. Модуль можно подключить к телефону (в том числе мобильному), настроить его на автоответ и позвонив на этот телефон, нажимать кнопки телефона устанавливать выводы в 0 или 1. Если на выводы подключить модуль реле, то можно удаленно по телефону включать/выключать нагрузку. Модуль DTMF MT8870 позволяет декодировать тональные сигналы (DTMF) телефона и выставлять соответствующие уровни на одном из 4 каналов. Так же имеется два выхода стробирования выходных сигналов — прямой и инверсный.

Для удобства каждый канал снабжен светодиодом, который отображает его статус (высокий или низкий на нем уровень).

Выводы модуля:

Q1-Q4 — Выходы декодера по каналам 1-4 соответственно
StQ — Выход стробирования выходных сигналов
-StQ — Инверсный выход стробирования выходных сигналов

IN — Аналоговый вход декодера
GND — Общий вывод
VCC — Вход напряжения питания

Характеристики:

Развернуть описание

Технические параметры

Тип	декодер DTMF
Напряжение питания	5 В

Техническая документация

Модуль для Arduino декодер DTFM сигналов (MT8870)

438 КБ

Доставка

Мы осуществляем доставку Транспортными Компаниями и Почтой России.
Доставка Почтой России осуществляется по России в соответствии с утверждёнными тарифами на почтовую пересылку ФГУП «Почта России»

Вы недавно смотрели

декодер DTMF сигналов (MT8870)

250 р.

Конструктор РАДИОКОНСТРУКТОР «Стерео УНЧ 2*15ВТ (TDA2030)»

Конденсатор танталовый 1 мкФ, 35 В, A, 20 %

34 р.

Регулятор яркости BM4511

Тиристор КУ201Л RUS

Транзистор NPN BC849CW.115 SOT-323 (SC-70)

10 р.

Радиомодуль NRF24L01

489 р.

Паяльная станция Lukey-936A

3 750 р.

Резистор МЛТ-0.125 1.3 кОм, 5 %

Датчик температуры KY-001 (DS18B20 термометр)

375 р.

Осциллограф портативный цифровой DSO nano 201

10 880 р.

Микросхема LM324N, (КР1401УД2А)

92 р.

Резистор МЛТ-1 330 Ом, 5 %

Преобразователь USB = COM-port «Сапфир USB RS-232/485/ИП-ГР»

Стабилизатор КР142ЕН12А

Диод КД105Б (0.

3 А, 400 В)

25 р.

Кварцевый резонатор 7.2 МГц

24 р.

Микроконтроллер ATMEGA8-16AU

Паяльник для станции Lukey-702

Транзистор PNP КТ361Г КТ-13

16 р.

Аудио декодер DTMF MT8870 сигналов (Управление устройствами Тональным сигналом с телефона)

Артикул: —

Добавить в избранное

Соединительные провода

Добавить в избранное

Релейные модули 5V

Добавить в избранное

Солнечная панель (5 В 200мА)

Добавить в избранное

Breadboard Large

Добавить в избранное

Светодиоды 5 мм

Добавить в избранное

Макетки (макетка для прототипирования, двухсторонняя)

Добавить в избранное

Батарейные блоки для 18650 (для плат DIP)

Добавить в избранное

MT8870 декодер DTMF сигналов — преобразует тональный сигнал в 4-битный код. DTMF расшифровывается как — Dual Tone Multi Frequency, двухтональный многочастотный аналоговый сигнал. Был разработан для для набора телефонного номера. В последнее время декодеры DTMF все чаще используются в автоматизации умных домов и удаленном управлении. Используя MT8870 модуль можно удаленно без подключения к интернету, управлять различными устройствами с телефона.
Характеристики:
Выход: 4 бит Q1 – Q4
Напряжение питания: 5 В
Рабочий ток: 3 mA
Допустимый температурный диапазон: -40 .. +85°С
Размер модуля: 26.5 X 24.5 мм

Добавить в избранное

Ультразвуковой дальномер

Добавить в избранное

Датчик воды и дождя

Добавить в избранное

Датчик линии

Артикул: H8

Добавить в избранное

Датчик температуры и влажности DHT11

Добавить в избранное

Тефлоновая трубка 1,75мм для 3D-принтера

Добавить в избранное

Датчик света на фоторезисторе GL5528

Добавить в избранное

Семицветный мигающий светодиодный RGB модуль KY-034

Добавить в избранное

Фитинг PC4-M6 для 3D принтера

Добавить в избранное

USB нагрузка на 1 и 2 Ампер

Артикул: 1 шт .

Добавить в избранное

Индикатор заряда батареи

Добавить в избранное

Ремень GT2

Добавить в избранное

Модуль цифрового потенциометра X9C103S 10К

Добавить в избранное

Избранное0Избранное

0Корзина0 c

MT8870 Модуль декодера DTMF Распиновка, техническое описание, характеристики и схема

20 апреля 2020 — 0 комментариев

Модуль декодера MT8870 DTMF

Распиновка декодера MT8870 DTMF

Модуль DTMF (двухтонального многочастотного декодера) на базе MT8870 обычно используется для управления роботами с помощью мобильного телефона, а также в различных проектах домашней автоматизации, где требуется ввод с мобильного набора номера. Этот модуль работает как тональный декодер , который использует гнездо аудиоразъема 3,5 мм для получения входного аудиосигнала. Он широко используется для голосового набора мобильных и стационарных телефонов и функций, связанных с записью.

MT8870 Модуль декодера DTMF Описание контактов
Название контакта
Функция
Комментарии
Q1
Двоичный бит 1

Q2
Двоичный бит 2

Q3
Двоичный бит 3

4 квартал
Двоичный бит 4

StQ
Отложенный строковый вывод
Представляет двоичный бит 0
StQ
Вход отключения питания

В
Запрет ввода
Высокий логический уровень запрещает обнаружение тонов, представляющих символы A, B, C и D
ВКК
Вход питания постоянного тока
4,5–5,5 В (номинал 5,0 В)
ЗЕМЛЯ
Земля


Характеристики модуля декодера MT8870
Потребляемая мощность: номинальное напряжение 5 В (4,5–5,5 В)
Встроенный входной разъем 3,5 мм Устройство
Частотный декодер на базе MT8870
5-канальный интерфейс
Обнаруживает 0-9, A-D, *, #
Светодиодный индикатор состояния выхода
Шаг штифта 2,54 дюйма
Размер платы: 37 x 25 x 12 мм (Д x Ш x В)

Примечание : Полную техническую информацию о микросхеме декодера MT8870 можно найти в MT8870 Datasheet ссылка на внизу этой страницы.

Альтернатива для MT8870: Альтернатив для MT8870 не так много, вы можете попробовать SSI202 и M957, но они больше не производятся.

MT8870 Модуль декодера DTMF — обзор
DTMF обычно используется в устройствах с тональной панелью набора номера, таких как мобильные телефоны или телефонная панель набора номера. При нажатии кнопки набора номера создается комбинация двух отдельных синусоид , который представляет собой уникальный частотный сигнал, который можно декодировать и выводить в виде двоичного выхода. То же самое делает модуль DTMF на базе MT8870. Нажатую кнопку можно легко определить, проверив двоичный выход. Он может производить двоичный вывод, получая тональный ввод от цифр 0-9, букв A-D, символов * и #. Важные компоненты модуля DTMF MT8870 отмечены ниже.
Двоичные выходные цифры доступны на выводах от Q1 до Q4. В этом модуле есть встроенные светодиоды, которые могут быть очень полезны для определения выходного сигнала состояния двоичных контактов.

Модуль DTMF имеет аудиовход 3,5 мм, который можно легко подключить к мобильному телефону с помощью аудиоразъема 3,5 мм. Очень полезно добавить двухтональное многочастотное декодирование в любые проекты на базе микроконтроллеров.

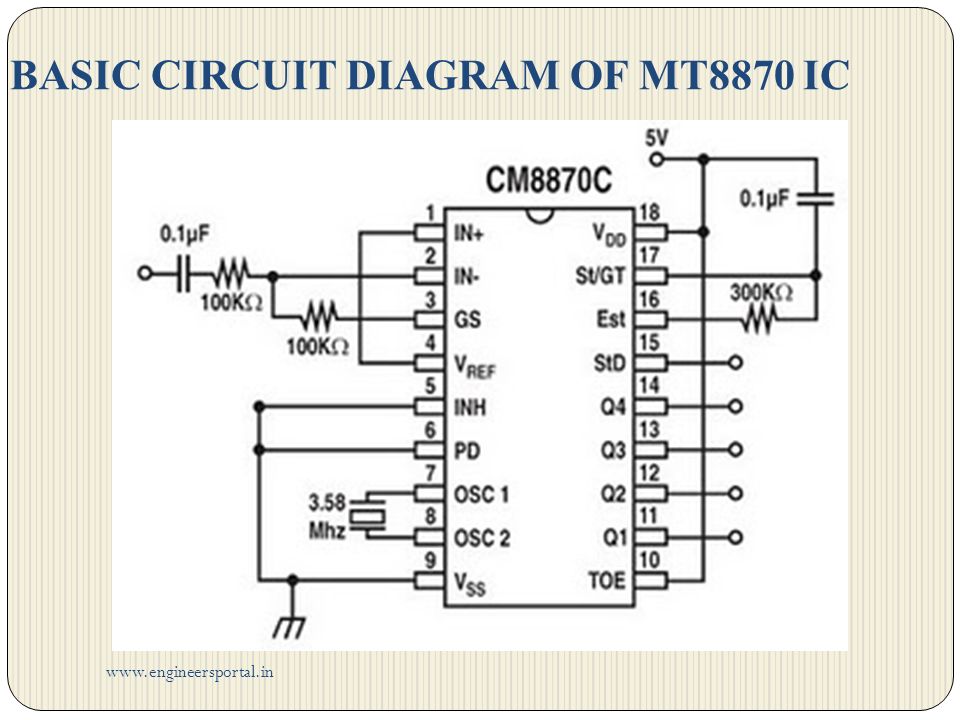

MT8870 Схема интерфейса
Модули декодера DTMF могут быть сопряжены с любым типом микроконтроллера, таким как PIC, Arduino и т. д. Требуется 4 контакта цифрового ввода/вывода для сопряжения с 4 контактами двоичного вывода. Также требуется подача 5 вольт на питание модуля. На приведенной ниже диаграмме показан простой пример интерфейса, где показан общий блок микроконтроллера.

Приложение
1.   Проводное управление роботом с клавиатуры мобильного телефона.
2.   Домашняя автоматизация
3.   Системы безопасности

2D-модель
Размеры модуля MT8870 DTMF показаны ниже
3

Метки
Декодер DTMF

MT8870 Модуль декодера DTMF | Sharvielectronics: Лучшие электронные товары онлайн Бангалор
Описание продукта
ИНФОРМАЦИЯ О ПРОДУКТЕ
информация о доставке
Перевозка и доставка
Описание продукта
Модуль декодера DTMF MT8870
Модуль декодера DTMF MT8870 представляет собой очень маленький модуль, основанный на декодере DTMF MT8870 ic. Модуль предлагает аудиоразъем 3,5 мм для подключения источника звука. Сигнал DTMF в аудиоисточнике декодируется, и цифровые выходы на модуле показывают нажатую клавишу. Вы можете подключить телефон к модулю и модуль выдаст ключ (0-9, *, #, A, B, C или D) на источнике звука. Этот модуль подходит для модемных интерфейсов, мобильных радиостанций и других приложений, связанных с DTMF. Может использоваться для создания мобильных управляемых роботов, проектов домашней автоматизации, приложений в стиле IVR и т. д.
Этот компонент идеально подходит для добавления в ваш проект двухтонального многочастотного (DTMF) декодирования. Этот модуль обнаружения интерпретирует входящий тональный сигнал и выдает закодированный выходной сигнал, который можно подключить ко всем типам микроконтроллеров.
Тональный декодер MT8870 является своего рода часто используемым многочастотным продуктом декодирования IC, разработанным компанией MITEL. Это полноценный DTMF-приемник. После того, как он получил сигнал DTMF, он разделит сигнал на высокочастотную группу и низкочастотную группу и отправит сигнал на цифровой декодер, который может определить ключ-значение, а затем отправит его на внешнюю шину по четырем линиям ( Q1 , Q2, Q3, Q4) в виде бинарной формы.
Характеристики/характеристики:
Основной чип: MT8870DS
Рабочее напряжение: 5 В постоянного тока
Потребляемая мощность: 500 мВт (МАКС.)
Тип: Модуль декодирования тональных сигналов MT 8870 DTMF
Рабочая температура: -40 ~ +85°C
Встроенный интерфейс голосового ввода
Низкое энергопотребление
Внутренний усилитель регулировки усиления
Встроенный светодиод, очень удобно проверять состояние выхода.
Регулируемое защитное время
Центральный офис качества
Встроенный входной интерфейс 3,5 мм
5-канальный интерфейс
Встроенный чип декодера частоты MT8870
Режим отключения питания
Режим запрета
Интерфейс встроенного аудиовхода
Встроенные светодиодные индикаторы для индикации состояния выхода завершены. Приемник DTMF.
Не требует внешних цепей или проводки, его можно вставить непосредственно в плату UNO/MEGA2560/DUE для использования.
12-Цифровые выходы декодируют клавиши мобильного и стационарного телефонов (0-9, *#). Кроме того, еще 4 цифровых выхода (ABCD) могут использовать «набор DTMF» для
.
Программное управление.
Цвет доски: Синий
Размер в: мм
Длина: 27 мм
Ширина: 25 мм
Высота: 10 мм
Вес: 5 г
В комплект поставки входят:
1 модуль декодера MT8870 DTMF
Примечание. Изображения продуктов приведены только в иллюстративных целях и могут отличаться от фактического продукта.
