Муфта электрическая соединительная: виды, применение и монтаж кабельных муфт

Что такое муфта электрическая соединительная. Каковы основные виды кабельных муфт. Как правильно выбрать и установить соединительную муфту для кабеля. Какие термоусаживаемые компоненты используются при монтаже муфт.

Содержание

Что такое муфта электрическая соединительная и для чего она нужна

Муфта электрическая соединительная представляет собой специальное устройство для соединения или разветвления кабельных линий. Она обеспечивает надежное электрическое и механическое соединение жил кабеля, а также герметизацию и изоляцию места соединения.

Основные функции соединительной муфты:

Обеспечение электрического контакта между жилами соединяемых кабелей
Восстановление изоляции и защитных оболочек кабеля
Герметизация места соединения от проникновения влаги
Механическая защита соединения от внешних воздействий

Соединительные муфты применяются при монтаже новых кабельных линий, а также при ремонте поврежденных участков кабеля. Они позволяют надежно соединять кабели различного сечения и конструкции.

Основные виды кабельных соединительных муфт

В зависимости от конструкции и способа монтажа выделяют следующие основные виды соединительных муфт:

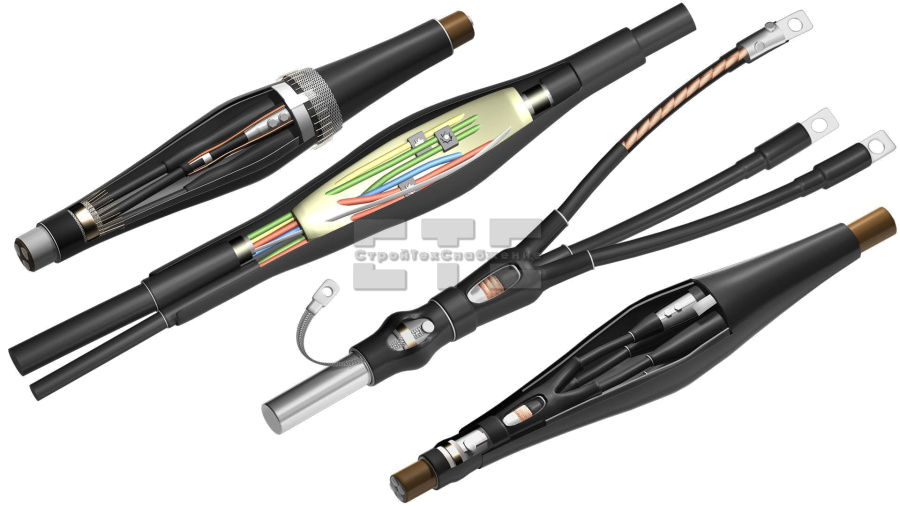

1. Термоусаживаемые муфты

Это наиболее распространенный тип муфт, состоящих из термоусаживаемых трубок и манжет. При нагреве они плотно обжимают место соединения, обеспечивая надежную изоляцию и герметизацию.

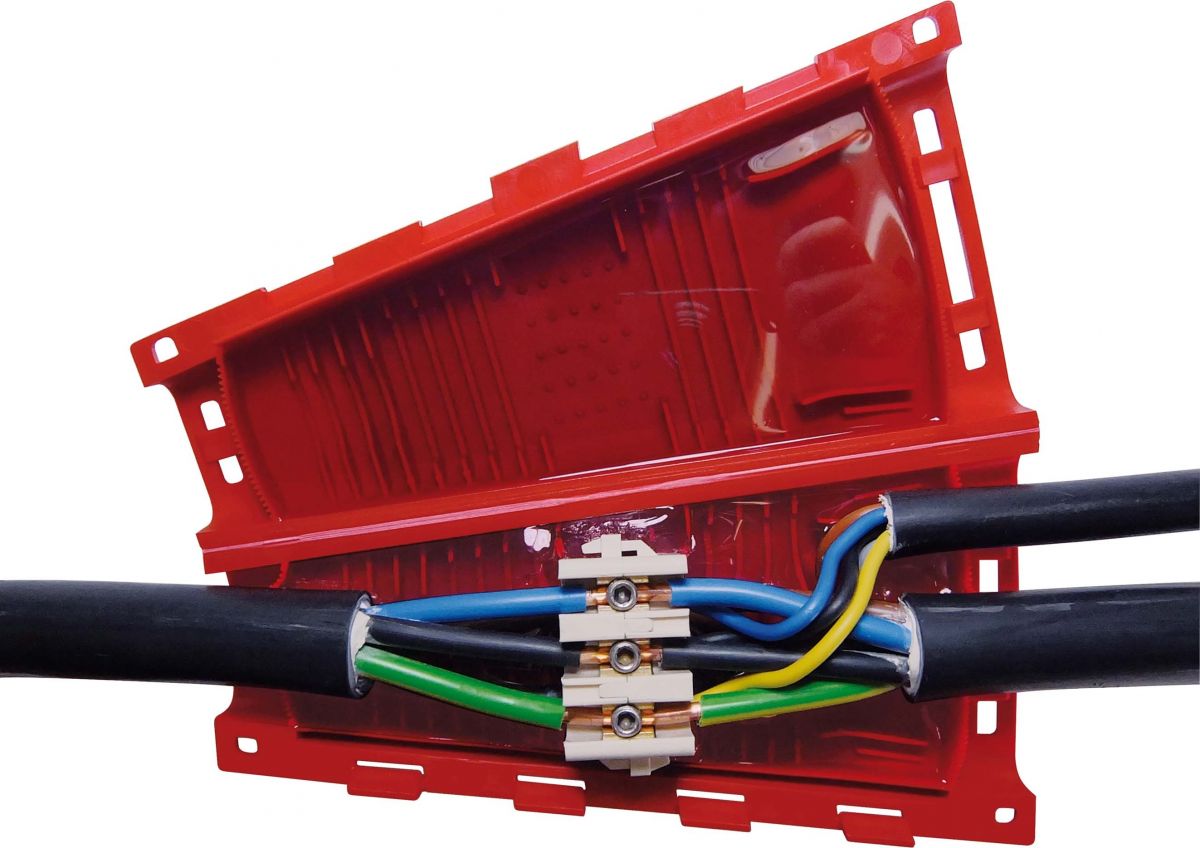

2. Заливные муфты

В этих муфтах для изоляции используются специальные компаунды, заливаемые в корпус муфты. Они хорошо подходят для кабелей, работающих в условиях повышенной влажности.

3. Эпоксидные муфты

Монтируются с помощью эпоксидного компаунда, который после застывания образует монолитную изоляцию. Отличаются высокой механической прочностью.

4. Свинцовые муфты

Традиционный тип муфт, в которых для герметизации используется свинцовая оболочка. Применяются в основном для кабелей со свинцовой оболочкой.

Как правильно выбрать соединительную муфту для кабеля

При выборе соединительной муфты необходимо учитывать следующие факторы:

Тип и конструкцию соединяемых кабелей
Номинальное напряжение кабельной линии
Сечение жил кабеля
Количество жил
Условия эксплуатации (внутри помещений или в земле)
Способ прокладки кабеля (в траншее, в кабельном канале и т.д.)

Важно подобрать муфту, соответствующую всем характеристикам кабельной линии. Использование неподходящей муфты может привести к нарушению изоляции и выходу кабеля из строя.

Термоусаживаемые компоненты для монтажа кабельных муфт

Большинство современных соединительных муфт монтируются с использованием термоусаживаемых компонентов. К ним относятся:

Термоусаживаемые трубки — для изоляции соединений жил
Перчатки — для герметизации корешка разделки кабеля
Манжеты — для восстановления наружной оболочки
Ленты-регулятора — для выравнивания напряженности электрического поля

Термоплавкий клей — для дополнительной герметизации

Термоусаживаемые материалы при нагреве уменьшаются в диаметре, плотно обжимая место соединения. Это обеспечивает надежную изоляцию и защиту от влаги.

Процесс монтажа соединительной муфты на кабель

Монтаж соединительной муфты включает следующие основные этапы:

Разделка концов соединяемых кабелей
Соединение жил с помощью гильз или наконечников
Изоляция мест соединения термоусаживаемыми трубками
Установка перчатки на корешок разделки
Восстановление экрана кабеля (для экранированных кабелей)
Установка внешней термоусаживаемой трубки или манжеты
Усадка всех компонентов с помощью горелки или фена

Важно строго соблюдать технологию монтажа и рекомендации производителя муфты. Это позволит обеспечить надежность и долговечность соединения.

Преимущества использования кабельных муфт КВТ

Компания КВТ является одним из ведущих производителей кабельной арматуры в России. Муфты КВТ имеют ряд преимуществ:

Широкий ассортимент для кабелей различных типов и напряжений
Высокое качество используемых материалов
Наличие всех необходимых сертификатов
Простота и удобство монтажа
Длительный срок службы (не менее 30 лет)
Наличие подробных инструкций по монтажу

Муфты КВТ позволяют выполнять надежные соединения кабелей в различных условиях эксплуатации. Они широко применяются как при строительстве новых линий, так и при ремонтных работах.

Особенности монтажа муфт на кабели с изоляцией из сшитого полиэтилена

Кабели с изоляцией из сшитого полиэтилена (СПЭ) имеют ряд особенностей, которые необходимо учитывать при монтаже соединительных муфт:

Обязательное использование материалов для выравнивания напряженности электрического поля
Тщательная очистка изоляции от проводящего слоя
Применение специальных трубок для изоляции соединений
Восстановление экрана с помощью проволочного экранирующего чулка
Использование двухслойных термоусаживаемых трубок с клеевым слоем

Соблюдение этих требований позволяет обеспечить надежную работу муфты на кабеле с изоляцией из СПЭ в течение всего срока службы.

Контроль качества монтажа соединительных муфт

После завершения монтажа соединительной муфты необходимо провести контроль качества выполненных работ. Он включает:

Визуальный осмотр муфты на отсутствие внешних повреждений
Проверку герметичности с помощью мегаомметра
Измерение сопротивления изоляции
Испытание повышенным напряжением (для кабелей выше 1 кВ)
Проверку целостности жил и заземления

Только после успешного прохождения всех проверок муфта может быть допущена к эксплуатации. Это позволяет гарантировать надежность и безопасность кабельного соединения.
