Муфты для кабелей: виды, назначение и особенности кабельной арматуры КВТ

Что такое кабельные муфты. Какие бывают типы муфт для кабелей. Для чего используются концевые и соединительные муфты. Как выбрать подходящую кабельную арматуру КВТ.

Что такое кабельные муфты и для чего они нужны

Кабельные муфты — это специальные устройства, предназначенные для соединения, оконцевания и разветвления силовых кабелей. Их основные функции:

• Восстановление электрической изоляции в местах соединения или оконцевания кабелей
• Обеспечение герметичности и защиты от внешних воздействий
• Восстановление механической прочности кабеля в месте монтажа муфты
• Электрическое соединение жил кабелей

Правильно подобранная и смонтированная кабельная муфта гарантирует надежность и долговечность кабельной линии. Без муфт невозможно создать разветвленную кабельную сеть или подключить кабель к оборудованию.

Основные виды кабельных муфт

В зависимости от назначения выделяют следующие основные типы кабельных муфт:

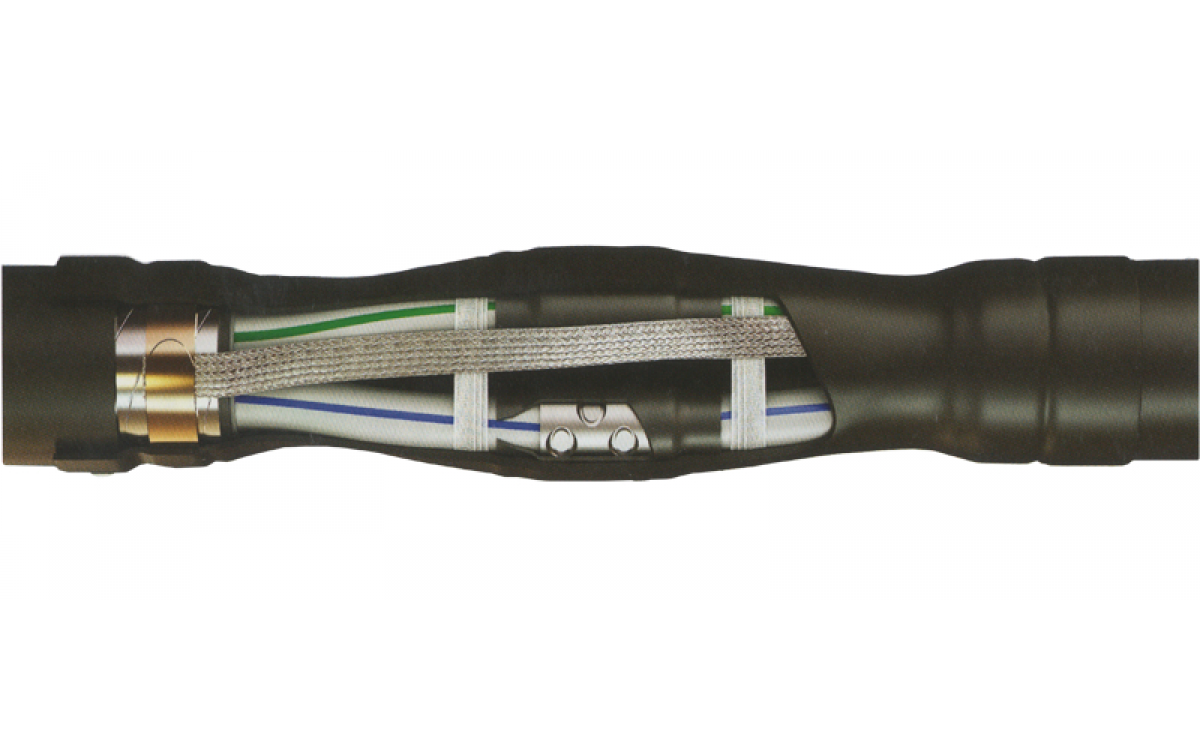

Соединительные муфты

Предназначены для соединения двух отрезков кабеля в местах, где требуется нарастить его длину. Обеспечивают электрическое соединение жил и восстановление всех элементов кабеля.

Концевые муфты

Используются для оконцевания кабелей при подключении к оборудованию. Обеспечивают герметичность, изоляцию и механическую защиту конца кабеля.

Ответвительные муфты

Позволяют выполнить ответвление от магистрального кабеля. Применяются для создания разветвленных кабельных сетей.

Переходные муфты

Предназначены для соединения кабелей разных типов и конструкций между собой.

Особенности кабельных муфт КВТ

Компания КВТ является одним из ведущих российских производителей кабельной арматуры. Муфты КВТ отличаются следующими преимуществами:

• Широкий ассортимент для кабелей различных типов и напряжений
• Использование современных изоляционных материалов
• Наличие всех необходимых комплектующих в составе муфты
• Подробные инструкции по монтажу
• Высокое качество и надежность изделий
• Соответствие требованиям российских и международных стандартов

Как правильно выбрать кабельную муфту

При выборе муфты необходимо учитывать следующие параметры:

• Тип кабеля (с бумажной, пластмассовой или резиновой изоляцией)
• Номинальное напряжение кабеля
• Количество жил и сечение токопроводящих жил
• Условия эксплуатации (внутри помещений или на открытом воздухе)
• Наличие брони или экрана в конструкции кабеля

Правильно подобранная муфта обеспечит надежное соединение или оконцевание кабеля и долгий срок службы кабельной линии.

Особенности монтажа кабельных муфт

Качество монтажа муфты во многом определяет надежность кабельной линии. При установке кабельных муфт важно соблюдать следующие правила:

• Тщательно очистить и обезжирить жилы и оболочку кабеля
• Строго соблюдать размеры разделки кабеля согласно инструкции
• Использовать только оригинальные комплектующие, входящие в состав муфты
• Выполнять монтаж в сухую погоду или под навесом
• Соблюдать температурный режим при усадке термоусаживаемых трубок
• Обеспечить надежный электрический контакт в соединителях жил

Монтаж кабельных муфт должен выполняться квалифицированным персоналом с соблюдением всех требований технологии.

Термоусаживаемые муфты КВТ: особенности и преимущества

Термоусаживаемые муфты КВТ являются современным типом кабельной арматуры. Их основные преимущества:

• Универсальность применения для кабелей различных типов
• Высокая степень герметичности и влагостойкости
• Стойкость к воздействию химически агрессивных сред
• Широкий температурный диапазон эксплуатации
• Длительный срок службы (не менее 30 лет)
• Простота и удобство монтажа

Термоусаживаемые муфты КВТ обеспечивают надежную изоляцию и герметизацию кабельных соединений в самых сложных условиях эксплуатации.

Области применения кабельных муфт

Кабельные муфты находят широкое применение в различных отраслях:

• Электроэнергетика (распределительные и питающие сети)
• Нефтегазовая промышленность
• Горнодобывающая промышленность
• Строительство и ЖКХ
• Транспортная инфраструктура
• Промышленные предприятия
• Телекоммуникации и связь

Правильно подобранные муфты обеспечивают надежность и безопасность кабельных систем в любых условиях эксплуатации.

Как отличить оригинальные муфты КВТ от подделок

При покупке кабельных муфт важно убедиться в их подлинности. Признаки оригинальных муфт КВТ:

• Наличие фирменной упаковки с логотипом КВТ
• Маркировка с указанием типа муфты и даты производства
• Полная комплектация согласно паспорту изделия
• Наличие инструкции по монтажу на русском языке
• Высокое качество всех комплектующих

Приобретение муфт у официальных дилеров КВТ гарантирует получение оригинальной качественной продукции.

КВТ Концевые и соединительные муфты на напряжение до 1 кВ

• Товарные позиции

Подробнее

тип: 4КВНТп-1

Концевые муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

новинка

Подробнее

тип: 4КВНТп-1 (пайка)

Концевые муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

Подробнее

тип: 3КВНТп-1

Концевые муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

новинка

Подробнее

тип: 3КВНТп-1 (пайка)

Концевые муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 4КВНТп-1 нг-LS

Концевые муфты для кабелей «нг-LS» с бумажной или пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 3КВНТп-1 нг-LS

Концевые муфты для кабелей «нг-LS» с бумажной или пластмассовой изоляцией до 1кВ

Подробнее

тип: 2ПКТп-1

Концевые муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 3ПКТп-1

Концевые муфты для кабелей с пластмассовой и ЭПР изоляцией до 1кВ

Подробнее

тип: 4ПКТп-1

Концевые муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 5ПКТп-1

Концевые муфты для кабелей с пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 4ПКТп-1 нг-LS

Концевые муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 5ПКТп-1 нг-LS

Концевые муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

нг-LS

Подробнее

тип: ККТ нг-LS

Концевые муфты внутренней установки для контрольных кабелей с пластмассовой изоляцией не поддерживающие горение до 1кВ

Подробнее

тип: 4РКТп-1

Концевые муфты для кабелей с резиновой изоляцией до 1кВ

нг-LS

Подробнее

тип: 1ПКТ-1 нг-LS

Концевые муфты для кабелей «нг-LS» с пластмассовой, резиновой и ЭПР изоляцией до 1кВ

нг-LS

Подробнее

тип: 1ПКТ(б)-1 нг-LS

Концевые муфты для кабелей «нг-LS» с пластмассовой, резиновой и ЭПР изоляцией с броней до 1кВ

мини

Подробнее

тип: ПКТп мини

Концевые мини-муфты для кабелей сечением 2. 5-10 мм с пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: ПКТп мини нг-LS

Концевые мини-муфты нг-LS для кабелей сечением 2.5-10 мм с пластмассовой изоляцией до 400 В

Подробнее

тип: 4СТп-1

Соединительные муфты для кабелей с бумажной изоляцией до 1кВ

новинка

Подробнее

тип: 4СТп-1 (пайка)

Соединительные муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

Подробнее

тип: 3СТп-1

Соединительные муфты для кабелей с бумажной изоляцией до 1кВ

новинка

Подробнее

тип: 3СТп-1 (пайка)

Соединительные муфты для кабелей с бумажной или пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 4СТп-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с бумажной или пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 3СТп-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с бумажной или пластмассовой изоляцией до 1кВ

Подробнее

тип: 2ПСТ-1

Соединительные муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 3ПСТ-1

Соединительные муфты для кабелей с пластмассовой и ЭПР изоляцией до 1кВ

Подробнее

тип: 4ПСТ-1

Соединительные муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 5ПСТ-1

Соединительные муфты для кабелей с пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 4ПСТ-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

тренднг-LS

Подробнее

тип: 5ПСТ-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

Подробнее

тип: 4РCТ-1

Соединительные муфты для кабелей с резиновой изоляцией до 1кВ

Подробнее

тип: ПСТк

Соединительные муфты для контрольных кабелей с пластмассовой изоляцией до 1кВ

нг-LS

Подробнее

тип: 1ПCТ-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

нг-LS

Подробнее

тип: 1ПCТ(б)-1 нг-LS

Соединительные муфты для кабелей «нг-LS» с пластмассовой изоляцией до 1кВ

трендзаливная

Подробнее

тип:  МКС

Заливные муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип:  МТС

Муфты соединительные термоусаживаемые МТС

нг-LS

Подробнее

тип: ПСТ мини нг-LS

Соединительные мини-муфты для кабелей «нг-LS» сечением 1-10 мм с пластмассовой изоляцией до 1кВ

Подробнее

тип:  МВПТ

Соединительные муфты для водопогружных кабелей с пластмассовой изоляцией до 1кВ

новинка

Подробнее

модель: НГК

Набор муфт для подключения саморегулирующихся нагревательных кабелей

Подробнее

тип: 4ПТО-1

Ответвительные термоусаживаемые муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 5ПТО-1

Ответвительные термоусаживаемые муфты для кабелей с пластмассовой изоляцией до 1кВ

Подробнее

тип: 4ПКТп(б)(СИП)-1

Переходные муфты для соединения 4-х жильных кабелей с пластмассовой изоляцией с СИП до 1кВ

Подробнее

Болтовые наконечники и соединители 10-240мм²

Подробнее

Болтовые наконечники и соединители 300-800мм

О заводеПродукцияТехподдержка

Печатные Каталоги

umi-cms.ru/TR/umi»>
• Электромонтажный инструмент «КВТ» (2023 г.)
• Electrical installation tools «КВТ»
• Контрольно-измерительные приборы «КВТ» (2023 г.)
• Кабельная арматура и контактные соединения «КВТ» (2023 г.)
• «КВТ» cable accessories
• Каталог «ТЕРМО» (2023 г.)
• Каталог продукции Fortisflex 2020-2021 г.

4 КВНтп муфты для 4-х жильных кабелей без наконечников

4 КВНтп КОНЦЕВЫЕ КАБЕЛЬНЫЕ МУФТЫ ДЛЯ КАБЕЛЕЙ С БУМАЖНОЙ ИЗОЛЯЦИЕЙ выпускаются следующих типоразмеров: 4 КВНтп-25/50,  4 КВНтп-70/120, 4 КВНтп-150/240. Расшифровка обозначения кабельных муфт: 4КВНтп-В -25/50 4 Количество жил кабеля К Тип муфты — концевая ВН Вид установки: внутренняя — наружная т Наличие термоусаживаемых трубок п Наличие термоусаживаемых перчаток — Поставляются без наконечников 25/50  Диапозон сечений кабелей, мм2 Назначение:  Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильных кабелей с бумажной изоляцией на переменное напряжение до 1 кВ включительно, частоты 50 Гц. Применение: Кабельные муфты 3 КВНтп применяется для кабелей типа: — АСБ-1, АСБ2L-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1; — СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1; — ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1; — АШв-1, АШп-1, АБл-1, АБ2Л-1, А2Бл-1, АБв-1.   Особенности комплектации:        Муфта комплектуется механическими оконцевателями со срывающимися головками при затяжке,  предусмотренными для монтажа, как на алюминиевую, так и на медную жилы. При монтаже муфты с использованием наконечников со срывными болтами рекомендуем применять контактную электропроводящую пасту. Для завинчивания болтов рекомендуем применять Монтажный инструмент для болтовых наконечников и соединителей НМБ-4.        По желанию заказчика муфта может комплектоваться оконцевателями под опрессовку (О) или наконечниками болтовыми со срывающимеся головками (В) Упаковка:        Муфта поставляется в картонной коробке. Геометрические размеры коробки 200х1000х145 мм (для максимального сечения).        Максимальный вес муфты (4КВНтп-150/240) около 1,8  кг. Габаритные размеры кабельной муфты 3 КВНтп-В : Обозначение Сечение жилы, мм2 L, мм min max 4 КВНтп-25/50 25, 35, 50 790 1240 4 КВНтп-70/120 70, 95, 120 795 1245 4 КВНтп-150/240 150, 185, 240 800 1250 Материалы, из которых изготовлены термоусаживаемые компоненты кабельных муфт, обладают стойкостью к ультрафиолетовому излучению и погодным условиям. Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции. Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля. Наличие пружины постоянного давления для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А. Комплект кабельной концевой муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа «3+1» с нулевой жилой меньшего сечения. Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода. Возможность использования одного комплекта термоусаживаемой муфты для различных типов кабеля. Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники. Высокое качество комплектующих и используемых композиционных материалов. Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты. На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки. Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.   Оформить заказ на муфты 4КВНтп Вы можете любым удобным способом: по телефонам: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 по e-mail: [email protected] в заявке укажите «Заказ на муфты 4КВНтп« Доставка по Москве и Московской области

gif»>

Кабельные вводы

Кабельный сальник — это устройство, которое позволяет пользователю пропускать кабель, провод или трубку в корпус, обеспечивая при этом разгрузку от натяжения и герметизацию от пыли, грязи и жидкостей. Mencom предлагает широкий выбор кабельных вводов, от очень маленьких (PG7) до очень больших (M63) и даже прямоугольных кабельных вводов. Наша линейка кабельных вводов включает пластиковые и металлические варианты с резьбой NPT, метрической резьбой и резьбой PG, они имеют класс защиты IP68 при давлении до 5 бар и могут постоянно использоваться под водой при давлении до 5 атмосфер. Герметизация вокруг кабеля достигается за счет уплотнительной втулки. Герметизация корпуса достигается либо с помощью уплотнительного кольца (все металлические сальники и PG29и более крупные пластиковые сальники) или через несколько приподнятых колец на нижней стороне шестигранной гайки (все пластиковые сальники до PG21 включительно).

Посмотреть как Сетка Список

805 товаров

Сортировать по Запас наименование товара номер части Ценовой диапазон Установить восходящее направление

Показывать

12 20 28 48

на страницу

Посмотреть как Сетка Список

805 товаров

Сортировать по Запас наименование товара номер части Ценовой диапазон Установить восходящее направление

Показывать

12 20 28 48

на страницу

Фильтр

Опции по магазинам

Mencom Series

Компонент Тип

Поток капюшона

GOSKET/O-RING

Гендер

Ориентация 1

Стиль Mounting

. 0058

Н/Д 1item

Внутренняя резьба

Наружная резьба

Монтажная резьба

Цвет сальника

Количество вводов

1. Н/Д 1item
2. 3 1шт.
3. 5 1шт.
4. 6 1шт.
5. 8 1шт.
6. 9 1шт.
7. 10 2 шт.
8. 11 2 шт.
9. 12 1шт.
10. 13 2 шт.
11. 14 1шт
12. 15 1шт.
13. 17 2 шт.
14. 18 1шт.
15. 20 1шт.
16. 22 1шт.
17. 23 1шт.
18. 25 1шт.
19. 29 1шт.

Материал кожуха / соединительной гайки

Материал сальника

Экранирование

Степень защиты IP

Типы кабельных вводов | Что такое кабельный ввод

Кабельные вводы являются обычным элементом щитовых сборок и электрической инфраструктуры, используемых для монтажа проводов и защиты кабелей. Эти устройства сильно различаются по конструкции для различных применений и условий окружающей среды. Здесь мы ответим на некоторые из наиболее распространенных вопросов о кабельных вводах. Читайте дальше, чтобы узнать, для чего используются кабельные вводы, какие бывают типы кабельных вводов и как выбрать один из них для конкретного применения?

Содержание

Что такое кабельные вводы?

Кабельные вводы

определяются как механические модули кабельных вводов, что означает, что они используются для надежного крепления электрических кабелей к оборудованию. В отличие от бытовых вилок и других токопроводящих электрических соединений кабельные вводы не предназначены для быстрого разъединения. Вместо этого они обеспечивают безопасное и продолжительное соединение с устройством. У кабельных вводов много названий – вы можете увидеть их как:

.

• Кабельный соединитель
• Кабельный фитинг
• Компенсатор натяжения кабеля
• Зажим для шнура

Независимо от названия, кабельные вводы используются практически в любой отрасли, где в той или иной степени используется электрическое оборудование. Зажимы для шнура используются для кабелей и проводки в ряде электрических, контрольно-измерительных систем, систем управления и автоматизации, предлагая использование для силовых, информационных и телекоммуникационных проводов.

Для чего используются кабельные вводы?

Первый вопрос, на который нужно ответить: почему мы используем кабельные вводы? Короче говоря, кабельная арматура считается критическим устройством безопасности для электроустановок. Их основная цель — действовать как герметизирующие и концевые устройства между кабелем и подключенным к нему электрическим оборудованием. В этой роли зажимы для шнура служат нескольким основным целям:

• Защита соединения:  Кабельный сальник герметизирует внешнюю оболочку кабеля, защищая проводку и электрический корпус от пыли, грязи, влаги и других опасностей окружающей среды, которые могут нарушить функциональность установки. Некоторые зажимы для шнура могут быть разработаны для обеспечения дополнительной герметизации в приложениях с более вероятным воздействием условий окружающей среды.
• Компенсатор натяжения:  Зажим для шнура фиксирует кабель в установке под фиксированным углом. Это соединение обеспечивает разгрузку от натяжения и устойчивость к скручивающим и тянущим силам для предотвращения разъединения.

Просмотр кабельных вводов



Различные типы кабельных вводов

При таком разнообразии применений кабельной арматуры существует огромный выбор кабельных зажимов . Итак, сколько существует типов кабельных вводов? Разновидностей столько же, сколько и приложений. Большинство кабельных фитингов характеризуются такими факторами, как материалы, совместимость с броней и потребности конкретного применения. Ниже приведены некоторые из наиболее распространенных характеристик кабельной арматуры, сгруппированные по категориям:

1. Характеристики материала

Основное различие между конструкциями кабельных фитингов заключается в их материалах. Некоторые из наиболее распространенных материалов, используемых для кабельных вводов, включают:

• Металлы:  Металлические кабельные вводы используются в самых разных областях и изготовлены из таких материалов, как нержавеющая сталь, алюминий и никелированная латунь. Жесткая стабильность, долговечность, электро- и теплопроводность являются одними из ключевых преимуществ этого материала. Захваты из металлического шнура идеально подходят для применений, где требуется химическая стабильность и механическая прочность. Некоторые примеры приложений включают ИТ, энергетику, медицинскую и химическую промышленность.
• Пластмасса:  Пластиковые кабельные соединители — еще один популярный материал, который выбирают из-за их адаптируемости и устойчивости к различным коррозионно-активным элементам. Пластиковые кабельные зажимы часто изготавливаются из полиамида или нейлона и, как правило, имеют конструкцию захвата и уплотнения, что делает их легко адаптируемыми. Пластмассы также устойчивы к соленой воде, слабым кислотам и жирам, что делает их отличным выбором для различных отраслей промышленности. Некоторые примеры включают телекоммуникации, морские и гибкие кабели.

2. Характеристики совместимости с броней

Еще одно основное различие между кабельными зажимами заключается в том, подходят ли они для бронированных или небронированных кабелей. Промышленные кабельные вводы доступны для обоих вариантов. Знайте, какой тип кабеля используется в вашей работе, чтобы определить правильный захват шнура для приложения, если у вас есть:

• Бронированный: Бронированные кабели имеют дополнительный уровень защиты для предотвращения повреждений. Этот кабель часто используется в приложениях, где зона может подвергаться повышенной угрозе механического повреждения. Броня часто состоит из одной проволоки, плетеной проволоки или двойной стальной ленты. Кабельные вводы, предназначенные для бронированных кабелей, будут иметь конструктивные особенности, которые сделают их более совместимыми с броней кабеля.
• Небронированный:  Небронированные кабели имеют более простую конструкцию, чем бронированные кабели, и не имеют дополнительной механической защиты. Они появляются в стационарных установках без существенного риска механического повреждения. Кабельные вводы, разработанные для небронированных кабелей, не будут иметь столько функций, сколько те, которые предназначены для бронированных кабелей, поскольку они не должны соответствовать особым требованиям.

3. Особенности приложения

Еще один способ определить разновидности зажимов для шнура — это защита, которую они обеспечивают, или их способность удовлетворять потребности в конкретных условиях. Разновидности кабельных вводов для конкретных приложений включают:

• Электромагнитная совместимость (ЭМС):  Электромагнитные помехи (ЭМП) — это электронное излучение, воздействующее на электронные компоненты и устройства. ЭМС означает, что устройство защищено от электромагнитных помех и не излучает электромагнитные помехи. Кабельные вводы ЭМС часто используются в приложениях, где кабели должны быть экранированы для электромагнитной защиты. Эти зажимы для шнура защищают точку подключения кабеля.
• Морские или водонепроницаемые кабельные вводы:  Водонепроницаемые кабельные соединители обеспечивают водонепроницаемое уплотнение для подключения кабеля или провода к корпусу. Но как работают водонепроницаемые кабельные вводы? В большинстве случаев водонепроницаемый кабельный ввод имеет детали, которые входят в корпус через отверстие. При сборке сальника стенка корпуса захватывается между компонентами и кабелем, пропущенным через захват. Когда кто-то стягивает детали, эти элементы создают водонепроницаемое уплотнение для морского оборудования, очистных сооружений и других применений, где необходима защита от воды.
• Электрические кабельные вводы:  Многие зажимы для шнура полезны для электрических применений, но что такое электрические кабельные вводы и чем они отличаются? Соединители электрических кабелей, как правило, металлические и имеют некоторую степень защиты от напряжения или заземления. Эта функция гарантирует, что шорты не повредят соединение.
• Противопожарные кабельные вводы: Противопожарные кабельные фитинги спроектированы таким образом, чтобы выдерживать распространение огня и взрывы, что является важной характеристикой безопасности для приложений с любым уровнем пожароопасности. В эту разновидность также могут входить взрывозащищенные и пожаробезопасные промышленные кабельные вводы.

Просмотр кабельных вводов



Обозначения кабельных вводов

Часто можно увидеть, что кабельные вводы имеют специальные обозначения в соответствии с BS 6121. Этот британский стандарт изначально представлял собой метод стандартизации кабельных зажимов в промышленном секторе и определял требования для различных конструкций. Хотя это уже не самый актуальный стандарт в ЕС, он по-прежнему служит ценным обозначением среди производителей для обозначения типов сальников и их основных характеристик. Некоторые из наиболее распространенных типов и обозначений включают:

1. Кабельные вводы типа А

Сальники

типа A также могут называться «сальниками» и обычно используются на небронированных кабелях с пластиковой или резиновой оболочкой. Существует четыре обозначения типа А:

.

• Тип A1: Кабельные соединители типа A1 часто представляют собой пластиковые сальники, используемые для защиты внешней оболочки кабеля.
• Тип A2:  Кабельные вводы типа A2 могут быть пластиковыми или латунными и иметь уплотнение, соответствующее классу защиты IP68, между внешней оболочкой кабеля и сальником.
• Тип A3:  Компенсатор натяжения кабеля типа A3 представляет собой разновидность кабельного ввода типа A1. Этот вариант захвата включает в себя электрическое соединение внутренней оболочки кабеля.
• Тип A4:  Кабельный сальник типа A4 является разновидностью сальника типа A2. Этот разъем также имеет электрическое соединение для внутренней оболочки кабеля.

Сальниковые вводы типа А часто используются внутри и вне помещений, где нет необходимости в армированных кабелях.

2. Кабельные вводы типа B

Кабельные вводы

типа B предназначены для использования на однопроволочных бронированных кабелях с пластиковой или резиновой оболочкой. Сами вводы выполнены из латуни и предназначены для крепления брони кабеля и обеспечения электрического пути между броней и вводом. Эти зажимы для шнура предназначены для использования внутри помещений с низким уровнем влажности.

3. Кабельные вводы типа C

Кабельные вводы

типа C предназначены для использования с кабелями в пластиковой или резиновой оболочке с броней или оплеткой. Кабели типа C изготавливаются из латуни или нержавеющей стали и служат для тех же целей, что и кабельный сальник типа B.

Основное различие между этими двумя обозначениями заключается в том, что зажим для шнура типа C имеет уплотнение, соответствующее классу защиты IP68, между внешней оболочкой и сальником. Это уплотнение обеспечивает дополнительный уровень защиты от влаги и воздействия окружающей среды, что делает эту конструкцию соединителя пригодной для наружного применения, где требуется защита от атмосферных воздействий и гидроизоляция.

4. Кабельные вводы типа D

Как и кабели типа B, кабели типа D предназначены для использования на бронированных или проволочных линиях с пластиковой или резиновой внешней оболочкой. Ключевое отличие этого варианта кабельного ввода от кабельного ввода типа B заключается в том, что он имеет уплотнение со степенью защиты IP68 между внутренней оболочкой и резьбовой фиксирующей частью.

Существует два варианта кабельного ввода типа D:

• Тип D1:  Этот кабельный сальник представляет собой базовую версию конструкции типа D с уплотнением IP68 между внутренней оболочкой и крепежным элементом.
• Тип D2:  Этот вариант имеет то же уплотнение, что и вариант D1, и имеет электрическое соединение для внутренней оболочки кабеля.

5. Кабельные вводы типа E

Кабельные вводы типа E

используются на кабелях с броней или оплеткой и пластиковой или резиновой внешней оболочкой. Зажим шнура типа E часто изготавливается из латуни или нержавеющей стали. Он аналогичен конструкции кабельного разъема C-типа с армированным стопорным кольцом и внутренним и внешним уплотнениями со степенью защиты IP68. Внешнее уплотнение прижимается к оболочке кабеля, а внутреннее уплотнение прилегает к слою кабеля.

Существует два варианта кабельного ввода типа E:

• Тип E1:  Кабельный сальник типа E1 имеет все основные характеристики варианта E.
• Тип E2:  Вариант E2 обладает всеми характеристиками конструкции зажима для шнура E1 и включает электрическое соединение внутренней оболочки кабеля.

Кабельные вводы типа E отлично подходят для применений, подверженных воздействию погодных условий, поскольку характеристики уплотнения варианта E обеспечивают превосходную гидроизоляцию и защиту от атмосферных воздействий.

6. Суффиксы BS 6121

В дополнение к вышеперечисленным вариантам, зажимы для шнура с обозначениями B, C, D и E также часто имеют суффикс вместе с классификацией. Этот суффикс указывает на конкретную броню, для которой предназначен сальник. Эти суффиксы определяются следующим образом:

• W  для кабелей с однопроволочной броней
• T для кабелей с гибкой проволочной броней
• X для кабелей с проволочной оплеткой
• Y  для кабелей с алюминиевой броней
• Z для тросов с двойной стальной лентой

На практике кабельный сальник сначала обозначается типом кабеля, а сразу после этого указывается пригодность защиты. Например, кабельный зажим типа C, предназначенный для однопроволочного армированного кабеля, будет иметь обозначение «CW». Если конструкция сальника может использоваться для более чем одного варианта бронирования, все соответствующие суффиксы будут добавлены после типа кабельного сальника. Например, кабельный разъем типа B, предназначенный как для одинарных, так и для гибких кабелей с проволочной броней, будет иметь обозначение «BWT».

Просмотр кабельных вводов



Как выбрать кабельный ввод

С таким количеством различных характеристик и конструкций кабельных соединителей, которые нужно просмотреть, может быть сложно определить, какой тип кабельного ввода использовать для конкретного приложения и какие функции искать. Ключом к такому выбору является определение потребностей приложения, а затем исключение вариантов монтажа кабеля с использованием этой информации. Некоторые ключевые вопросы, которые следует задать при выборе зажима для шнура, включают:

• Каков тип установки — бытовой, коммерческий или промышленный?
• Кабельный сальник будет находиться в помещении или на улице?
• Каковы температурные условия окружающей среды и насколько они будут колебаться?
• Будет ли кабельный сальник подвергаться воздействию влаги, пыли, грязи или коррозионно-активных элементов?
• Будут ли в окружающей среде какие-либо факторы риска, такие как взрывоопасная или агрессивная среда?
• Какой размер кабеля и имеет ли он какое-либо бронирование? Если есть броня, то какая?

После того, как вы сузили варианты кабельных вводов в соответствии с вашими потребностями, вы можете принять окончательное решение на основе стоимости.

Купить кабельные вводы AerosUSA, Inc.

Кабельные вводы

— это небольшой, но важный элемент оборудования практически в любой отрасли. Независимо от того, работаете ли вы в аэрокосмической, морской, энергетической, телекоммуникационной или промышленной отраслях, кабельные вводы являются ключевой функцией безопасности. Важность кабельной арматуры нельзя недооценивать, поэтому очень важно найти качественные конструкции, которые идеально впишутся в ваше приложение и окружающую среду. AerosUSA может помочь.

AerosUSA является ведущим поставщиком систем защиты проводов и кабелей. Наша продукция, производимая Flexa GmbH, включает в себя все, от кабельных крышек и экранирующих систем до кабельных вводов высокого качества. Наш опыт охватывает целый ряд отраслей, и мы предлагаем широкий выбор продуктов, которые столь же разнообразны. Вдобавок ко всему, мы предлагаем быстрые ответы, конкурентоспособные цены и быстрые сроки выполнения работ.

Свяжитесь с AerosUSA сегодня, чтобы узнать больше о кабельных вводах и нашем ассортименте.
