Что такое кабель ВВГнг. Каковы его основные технические характеристики. Где применяется кабель ВВГнг. Какие особенности имеет данный тип кабеля. В чем отличия ВВГнг от обычного ВВГ.
Что представляет собой кабель ВВГнг
Кабель ВВГнг — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката, не распространяющий горение при групповой прокладке. Расшифровка маркировки:
- В — изоляция из ПВХ пластиката
- В — оболочка из ПВХ пластиката
- Г — отсутствие брони
- нг — не распространяет горение при групповой прокладке
Основные характеристики кабеля ВВГнг:
- Количество жил: от 1 до 5
- Сечение жил: от 1,5 до 240 мм²
- Номинальное напряжение: 0,66 и 1 кВ
- Температура эксплуатации: от -50°C до +50°C
- Срок службы: не менее 30 лет
Конструкция кабеля ВВГнг
Кабель ВВГнг состоит из следующих основных элементов:
- Токопроводящие жилы из меди
- Изоляция жил из ПВХ пластиката
- Заполнение из ПВХ пластиката (для многожильных кабелей)
- Оболочка из ПВХ пластиката, не распространяющего горение
Жилы кабеля могут быть однопроволочными (для сечений до 16 мм²) или многопроволочными (для больших сечений). Форма жил может быть круглой или секторной.
Технические характеристики кабеля ВВГнг
Основные технические характеристики кабеля ВВГнг:
- Электрическое сопротивление жил при 20°C: от 0,0754 до 12,1 Ом/км (в зависимости от сечения)

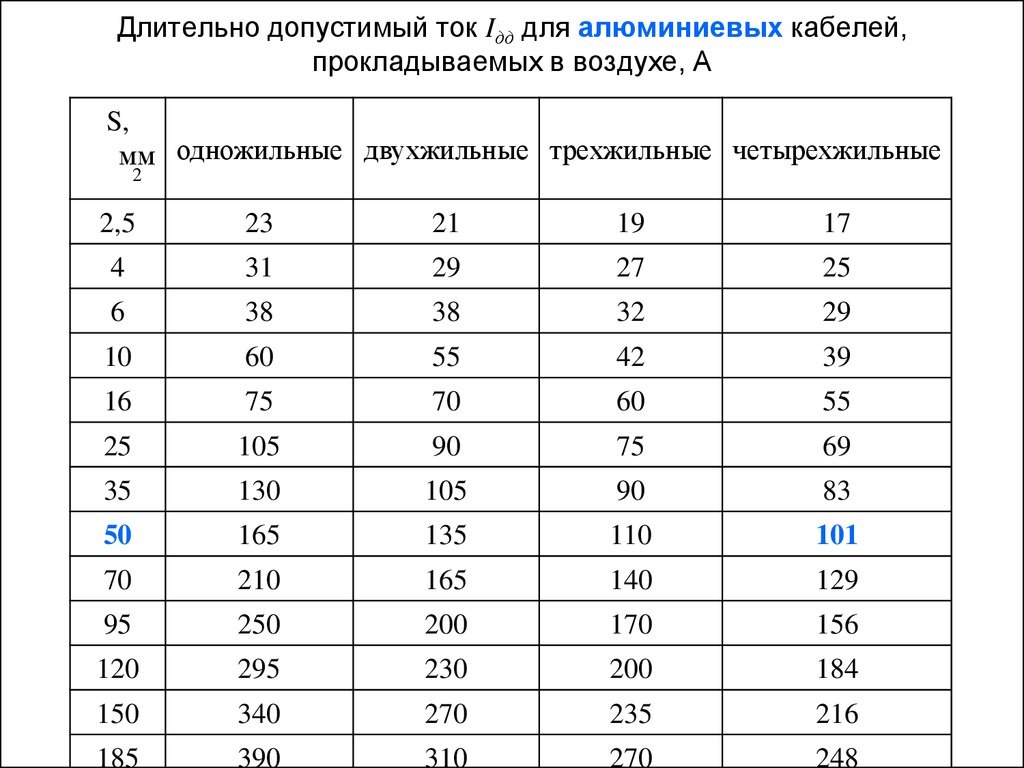

- Допустимые токовые нагрузки: от 19 до 465 А (в зависимости от сечения и условий прокладки)
- Минимальный радиус изгиба: 7,5 диаметров кабеля для многожильных и 10 диаметров для одножильных
- Стойкость к распространению пламени: по категории А
- Предельная температура нагрева жил: 70°C при нормальной эксплуатации
Области применения кабеля ВВГнг
Кабель ВВГнг широко применяется в следующих сферах:
- Прокладка силовых и осветительных сетей внутри помещений
- Монтаж электропроводки в производственных и общественных зданиях
- Групповая прокладка кабельных линий в кабельных сооружениях
- Прокладка в пожароопасных зонах классов П-I, П-II, П-IIа
- Использование на объектах, где требуется повышенная пожарная безопасность
Преимущества кабеля ВВГнг
Кабель ВВГнг обладает рядом важных преимуществ:
- Не распространяет горение при групповой прокладке
- Имеет повышенную пожарную безопасность
- Обладает хорошей гибкостью и удобен при монтаже
- Устойчив к воздействию влаги и химических веществ
- Имеет длительный срок службы (не менее 30 лет)
- Доступен в широком диапазоне сечений и количества жил
Отличия кабеля ВВГнг от обычного ВВГ
Основные отличия кабеля ВВГнг от стандартного ВВГ:
- ВВГнг не распространяет горение при групповой прокладке
- Оболочка ВВГнг изготовлена из специального ПВХ пластиката пониженной горючести
- ВВГнг имеет более высокий класс пожарной безопасности
- Кабель ВВГнг можно использовать для групповой прокладки в пожароопасных зонах
- Стоимость ВВГнг немного выше, чем у обычного ВВГ
Маркировка и обозначения кабеля ВВГнг
В маркировке кабеля ВВГнг могут использоваться дополнительные обозначения:
- LS — пониженное дымо- и газовыделение
- FRLS — огнестойкий, с пониженным дымо- и газовыделением
- А — с алюминиевыми жилами
- П — плоский
- ок — однопроволочные круглые жилы
- мк — многопроволочные круглые жилы
- мс — многопроволочные секторные жилы
Пример маркировки: ВВГнг(А)-LS 3х2,5 — кабель с тремя медными жилами сечением 2,5 мм², не распространяющий горение, с пониженным дымо- и газовыделением.
Особенности монтажа кабеля ВВГнг
При монтаже кабеля ВВГнг следует учитывать несколько важных моментов:
- Минимальная температура монтажа без предварительного подогрева: -15°C
- Необходимо соблюдать минимально допустимый радиус изгиба
- При групповой прокладке рекомендуется использовать специальные кабельные лотки
- Важно правильно выбирать сечение кабеля в соответствии с токовой нагрузкой
- При прокладке в земле требуется дополнительная защита кабеля
Сравнение кабеля ВВГнг с аналогами
Кабель ВВГнг имеет ряд аналогов с похожими характеристиками:
- NYM — немецкий аналог, имеет схожую конструкцию и характеристики
- АВВГ — алюминиевый аналог, дешевле, но имеет большее сечение при той же токовой нагрузке
- ПВС — гибкий аналог для временных подключений, менее долговечен
- КГ — аналог для тяжелых условий эксплуатации, более прочный, но дороже
Выбор конкретного типа кабеля зависит от условий эксплуатации, требований к пожарной безопасности и экономических факторов.
Кабель ВВГ — Расшифровка, Характеристики и все Сечения
Кабель ВВГ — Расшифровка, Характеристики и все Сечения— 0,66/1 кВ
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 1 — 5 жил |
| Размер сечения | 1,5 — 240 мм2 |
Содержание:
- Расшифровка
- Технические
характеристики - Конструкция
- Применение
- Маркировка
- Указания
по эксплуатации - Сечения
и маркоразмеры - ГОСТ
- Аналоги
- Производители
Расшифровка ВВГ
*
— отсутствие буквы А означает, что токопроводящая жила — медная
В
— изоляция из ПВХ пластиката
В
— оболочка из поливинилхлоридного пластиката
Г
— отсутствие защитного покрова
ВВГ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)
N — нулевая жила
Pe — жила заземления
ож — однопроволочная жила
ок — однопроволочная круглая жила
мж,мп,мн — многопроволочная жила
мк — многопроволочная круглая жила
мс — многопроволочная секторная жила
Технические характеристики ВВГ
Общие характеристики
Номинальное переменное напряжение
0,66/1 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)
Строительная длина
200-450 метров
Допустимые усилия при протяжке кабеля по трассе прокладки
50 Н/мм2
Код ОКП ВВГ
3533712700
Класс пожарной безопасности
O1.
8.2.5.4
Срок службы
30 лет
Гарантийный срок эксплуатации кабеля
5 летТемпература окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
-15°С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70 °С
В режиме перегрузки
90 °С
Предельная при коротком замыкании
160 °С
По условию невозгорания при коротком замыкании
350 °С
Указания по эксплуатации
Характеристики изоляции и оболочки
| Наименование характеристики | Значение для изоляции из ПВХ | Значение для наружной оболочки и шланга из ПВХ |
| До старения | ||
| Прочность при разрыве, не менее | 12. 5 Н/мм | 12.5 Н/мм |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| После старения | ||
| Прочность при разрыве, не менее | 12.5 Н/мм | 12.5 Н/мм |
| Отклонение* значения прочности при растяжении, не более | ±25% | ±25% |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| Отклонение значения относительного удлинения при разрыве, не более | ±25% | ±25% |
| Глубина продавливания при высоких температурах, не более | 50% | 50% |
| Водопоглощение — увеличение массы, не более | 10 мг/см2 | — |
| Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более | — | 20% |
*Отклонение – разность между средним значением, полученным после старения, и средним значением,
полученным до старения, выраженная в процентах последнего.
Конструкция ВВГ
- 1. Медная токопроводящая жила
- 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
- 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
- 5. Оболочка из ПВХ пластиката
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | |
| круглой | секторной (сегментной) | |
| Однопроволочная | 1,5-50 | — |
| Многопроволочная | 16-1000 | 25-400 |
Многожильные кабели должны иметь все жилы равного сечения.
Четырехжильные кабели с
жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения
(нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Маркировка ВВГИзолированные жилы кабелей должны иметь отличительную расцветку.
Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Расцветка должна быть сплошной или в
виде продольной полосы шириной не менее 1 мм.
Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.Применение ВВГ
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту - Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащитуСечения и маркоразмеры ВВГ
Выбрав необходимый размер кабеля ВВГ, вы сможете уточнить значения и описание следующих характеристик:
- вес и диаметр
- токовая нагрузка
- ток короткого замыкания
- мощность
- сопротивление
- точная конструкция
- маркировка
- ВВГ 1х1,5
- ВВГ 1х2,5
- ВВГ 1х4
- ВВГ 1х6
- ВВГ 1х10
- ВВГ 1х16
- ВВГ 1х25
- ВВГ 1х35
- ВВГ 1х50
- ВВГ 1х70
- ВВГ 1х95
- ВВГ 1х120
- ВВГ 1х150
- ВВГ 1х185
- ВВГ 1х240
- ВВГ 2х1,5
- ВВГ 2х2,5
- ВВГ 2х4
- ВВГ 2х6
- ВВГ 2х10
- ВВГ 2х16
- ВВГ 2х25
- ВВГ 2х35
- ВВГ 2х50
- ВВГ 2х70
- ВВГ 2х95
- ВВГ 2х120
- ВВГ 2х150
- ВВГ 2х185
- ВВГ 2х240
- ВВГ 3х1,5
- ВВГ 3х2,5
- ВВГ 3х4
- ВВГ 3х6
- ВВГ 3х10
- ВВГ 3х16
- ВВГ 3х25
- ВВГ 3х35
- ВВГ 3х50
- ВВГ 3х70
- ВВГ 3х95
- ВВГ 3х120
- ВВГ 3х150
- ВВГ 3х185
- ВВГ 3х240
- ВВГ 3х2,5+1х1,5
- ВВГ 3х4+1х2,5
- ВВГ 3х6+1х4
- ВВГ 3х10+1х6
- ВВГ 3х16+1х10
- ВВГ 3х25+1х16
- ВВГ 3х35+1х16
- ВВГ 3х35+1х25
- ВВГ 3х50+1х25
- ВВГ 3х70+1х25
- ВВГ 3х70+1х35
- ВВГ 3х95+1х35
- ВВГ 3х95+1х50
- ВВГ 3х120+1х70
- ВВГ 3х150+1х70
- ВВГ 3х185+1х95
- ВВГ 3х240+1х120
- ВВГ 4х1,5
- ВВГ 4х2,5
- ВВГ 4х4
- ВВГ 4х6
- ВВГ 4х10
- ВВГ 4х16
- ВВГ 4х25
- ВВГ 4х35
- ВВГ 4х50
- ВВГ 4х70
- ВВГ 4х95
- ВВГ 4х120
- ВВГ 4х150
- ВВГ 4х185
- ВВГ 4х240
- ВВГ 5х1,5
- ВВГ 5х2,5
- ВВГ 5х4
- ВВГ 5х6
- ВВГ 5х10
- ВВГ 5х16
- ВВГ 5х25
- ВВГ 5х35
- ВВГ 5х50
- ВВГ 5х70
- ВВГ 5х95
- ВВГ 5х120
- ВВГ 5х150
- ВВГ 5х185
- ВВГ 5х240
ГОСТ ВВГ
Ниже представлены государственные стандарты для ВВГ, в соответствии с которыми мы собрали
технические характеристики, представленные на данной странице.
ГОСТ 31996-2012
действующий
«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»
с 01.01.2014 по н.в.
скачать
ГОСТ Р 53769-2010
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»
с 01.01.2011 по 01.01.2014
скачать
ГОСТ 16442-80
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.
66; 1; 3; и 6 кВ Общие технические условия»
с 01.01.1982 по 01.01.2011
скачать
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
скачать
ГОСТ 23286-78
действующий
«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»
с 01.01.1983 по н.в.
скачать
ГОСТ 7006-72
действующий
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
скачать
ГОСТ 31565-2012
действующий
«Требования пожарной безопасности»
с 01.01.2014 по н.в.
скачать
ГОСТ 15150-69
действующий
«Исполнения для различных климатических районов»
с 01.
01.1971 по н.в.
скачать
Аналоги ВВГ
ВВГнг-LS-П
плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.
ВВГзнг
с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
ВВГнг-П
плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
ВВГз
с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.
ВВГ-П
плоский, с медной жилой, изоляцией и оболочкой из ПВХ.
ВВГнг-FRLS
с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.
ВВГнг-LS
с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.
ВВГнг
с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
Заводы-производители ВВГ
ООО «Спецкомплектация»
ЗАО «Полимет»
ООО «Кабельный Завод «Алюр»»
ООО «ПромЭко»
ООО «Режкабель»
ОАО «Амурский кабельный завод»
АО «Белэлектрокабель»
ООО «ТД ПромЭл»
ОАО «Щучинский завод Автопровод»
НАО «Иркутсккабель»
АО «Росскат»
ООО «Арзамасский кабельный завод»
ООО «Дмитров Кабель»
ЗАО «Белтелекабель»
ООО «ТД РТ-Кабель»
ООО «Кабельный завод «Энергия»
АО «Электрокабель «Кольчугинский завод»
АО «Электротехмаш»
ЗАО «Агрокабель»
ООО «Prysmian Group Russia»
АО «Казэнергокабель»
АО «Тверьэнергокабель»
ЧАО «Азовкабель»
ООО «Алтайкабель»
ООО «СмолКабель»
ООО «ВЛКЗ»
АО «Ники»
ООО «НКЗ «Электрокабель НН»
ООО «Луки-Кабель»
ООО «Элпром»
ООО «Сатурн-Электро»
ООО «ТД Сибирский Кабельный Завод»
ООО «ГК Энергокомплект МФ»
ООО «НКЗ Кабель-Центр»
АО «Элкаб-КЗ»
ООО «КЗ «Цветлит»
ООО «БРЭКС»
АО «Самарская кабельная компания»
ООО «КЗ Титан»
АО «Кирскабель»
ООО «ТД СКК»
АО «Завод Чувашкабель»
ООО «ПКФ «Соббит-Пермь»
ООО «Калужский кабельный завод»
ООО «УК «Кавказкабель»
ООО «Радиус»
АО «Сибкабель»
АО «Марпосадкабель»
ЗАО «МТД Энергорегионкомплект»
ООО «Сарансккабель»
ООО «Северсккабель»
ООО «Межрегионпром»
ООО «ТД «Верхнеокский кабельный завод»
ОАО «Беларускабель»
ООО «Коаксиал»
ООО «Завод Москабель»
АО «Псковкабель»
ООО «Томсккабель»
ООО «ПромСтройКабель»
АО «Завод «Энергокабель»
ООО «Камский Кабель»
АО «Людиновокабель»
ООО «Торговый Дом ЗЗЦМ-Кабель»
ООО «Рыбинсккабель»
АО «Уралкабель»
ООО «МКЗ»
ООО «ТД ЛипарКабель»
ООО «ЭМ-кабель»
ООО «Донкабель»
Ваша заявка на кабель ВВГ успешно отправлена.
С вами свяжутся в ближайшее время!
Представьтесь, пожалуйста:
E-Mail:
Телефон:
Необходимое количество:
Сообщение (при необходимости):
Авторизация Регистрация Забыли пароль?
Провод ввгнг: характеристики и варианты использования
Кабель ВВГ
ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.
Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.
Содержание
- Расшифровка и структура провода ВВГ
- Расшифровка кабеля ВВГ
- Структура кабеля ВВГ
- Характеристики кабеля ВВГ
- Вывод
Расшифровка и структура провода ВВГ
Для этого, давайте прежде разберемся со структурой провода.
В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.
Расшифровка кабеля ВВГ
Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.
Отличия кабеля АВВГ и ВВГ
Итак:
- Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
- Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
- Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
- Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.
Именно это его свойство обеспечило данному типу проводников широкое распространение.Структура кабеля ВВГ
- Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения. А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.
Маркировка кабелей ВВГнг
- Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.
Структура кабеля ВВГнг
- Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF». Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.
Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.Структура кабеля ВВГ
Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.
Пятижильный кабель ВВГнг | Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти. В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая. |
Одно- и многопроволочный кабель | Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом. Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия. |
Структурная форма жил кабеля ВВГнг | Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие. Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга. |
Кабели ВВГ с круглым и секторным расположением жил | Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с». |
Плоский кабель ВВГнг | Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей. |
Сечение кабелей ВВГ | Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу. |
Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ | И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения. Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый. |
Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило.
Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.- Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.
Толщина изоляции кабеля ВВГ
- Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм. А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
- Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.
Характеристики кабеля ВВГ
Ну вот, с устройством кабеля разобрались.
Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.
Сопротивление жил кабеля ВВГ
Начнем с последних:
- В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины. Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.
Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.
- Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.
Сопротивление изоляции кабеля ВВГ
- Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
- Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.
Характеристики кабеля ВВГ
- Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
- Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.
В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.Вывод
Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.
Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.
ВВГ, ВВГнг, ВВГнгд — Европан
ТУ У 27.
3-39543889-005:2019; ДСТУ 60502-1:2009
- ВВГ, ВВГнг, ВВГнгд — кабели силовые с медными жилами, изоляцией и оболочкой из ПВХ.
- Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
- Применяются при прокладке в блоках, на специализированных кабельно-лотковых системах, могут применяться в производственных помещениях, распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки.
- Для укладки в землю требуется специальная защита.
Доля
Минимальный срок службы 30 лет
Гарантийный срок службы 5 лет
Минимальный радиус изгиба Одножильный кабель: 10 x внешний диаметр
Многожильный кабель: 7,5 x внешний диаметр
Диапазон температур установка: не ниже -15°С
эксплуатация: от -50°С до +50°С
Расшифровка кабелей ВВГ, ВВГнг, ВВГнгд
Отсутствие в маркировке буквы А означает, что жила медная;
В – изоляция ПВХ;
В – оболочка из поливинилхлоридного пластиката;
G – без брони;
« нг » – не поддерживает горение;
«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.
Исполнение
| Токопроводящие жилы: медные однопроволочные или многопроволочные 1-го или 2-го класса гибкости (класс 1 и 2 ДСТУ EN 60228) |
| Изоляция: ПВХ компаунд |
| Броня: нет |
| Номинальное напряжение, кВ | ||
|---|---|---|
| 0,66 | 1 | |
| Количество проводников | Номинальное сечение основных жил, мм 2 | |
| 1 | 1,5 — 50 | 1,5 — 1000 |
| 2, 3, 4 | 1,5 — 50 | 1,5 — 300 |
| 5 | 1,5 — 50 | 1,5 — 240 |
Пожарная безопасность
- Национальные стандарты Украины 4809:2007
- ВВГ — ПБ 1XXXXXXXXX
- ВВГнг — ПБ 12XXXXXXX
- ВВГнгд — ПБ 122111ХХХ
Подробное описание
Кабель ВВГ — один из самых известных силовых кабелей.
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.
Применяется для прокладки в блоках, на специализированных системах кабельных лотков, в производственных помещениях и помещениях с повышенной коррозионной активностью. Также используется для распределительных и осветительных приборов, а также для наружной установки. Кабель ВВГ особенно популярен при прокладке электропроводки в обычных жилых домах и административных учреждениях. Медные жилы более пластичны, чем алюминиевые, не рвутся из-за частых изгибов, контакты надежнее, электропроводность выше. Благодаря этому медный провод выдерживает более высокие нагрузки, чем алюминиевый при том же сечении. Кабель ВВГ имеет чрезвычайно широкий спектр применения, и только из-за отсутствия брони прокладывать его в земле нецелесообразно. При необходимости возможна укладка в землю с применением специальной защиты.
Высокое качество и широкий выбор типоразмеров маркировки этого кабеля обуславливают его высокий спрос.
Есть версии этого кабеля – ВВГнг и ВВГнгд. Индекс «нг» означает, что кабель негорючий, а «нгд» означает, что оболочка кабеля изготовлена из негорючего ПВХ с пониженным выделением токсичных веществ. Это особенно важно в местах с высоким риском возгорания, в сухих условиях и при высоких температурах. ВВГнг часто применяют в деревянных постройках, гипсокартонных конструкциях, парящих потолках, ванных комнатах,
бани и сауны. ВВГнгд популярен для прокладки в квартирах и домах, кинотеатрах, торговых центрах и других общественных местах, на трансформаторных подстанциях, распределительных щитах и других объектах с повышенными требованиями пожарной безопасности.
Конструкция Конструкция ВВГ выполняется на основе медных однопроволочных или многопроволочных жил (класс 1, 2 ДСТУ EN 60228). Класс гибкости жил зависит от их сечения и не предусматривает использование данной марки кабеля во временной проводке и несущих, которые подвергаются частым изгибам, приводящим к обрывам проводов.
Количество жил варьируется от 1 до 5, сечением от 1,5 мм 2 до 1000 мм 2 для одножильного кабеля и от 1,5 мм 2 до 300 мм 2 для многожильного кабеля.
Кабели ВВГ, ВВГнг, ВВГнгд предназначены для эксплуатации в стационарном состоянии при температуре окружающего воздуха от минус 50 °С до плюс 50 °С, относительной влажности воздуха до 98 % при температуре не выше +35 °С, в том числе для прокладки на открытом воздухе. Монтаж без предварительного подогрева кабеля допускается при температуре не ниже минус 15 °С.
Допустимый радиус изгиба для многожильных кабелей составляет 7,5 наружных диаметров кабеля, а для одножильных кабелей — 10 наружных диаметров кабеля.
Длительно допустимая температура нагрева жилы при эксплуатации 70 °С, предельно допустимая температура при токах короткого замыкания 160 °С, допустимый нагрев жил кабеля в аварийном режиме не более 80 °С.
Срок службы ВВГ, ВВГнг, ВВГнгд не менее 30 лет, гарантийный срок службы 5 лет.
На сайте ООО «ЕВРОПАН» представлен широкий ассортимент кабелей ВВГ, ВВГЭ, ВВГз высокого качества, сертифицированных в соответствии с законодательством Украины. С помощью сайта или по телефону вы можете выбрать и заказать кабель нужного размера этикетки со склада и под заказ, по оптовым ценам с быстрой доставкой в любой регион Украины, а также страны СНГ. Наши специалисты готовы ответить на все ваши вопросы, проконсультировать по ценам и техническим характеристикам, а также оказать помощь в подборе проводника с учетом мощности нагрузки.
Подробнее
Допустимые токи короткого замыкания кабелей
Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА | Номинальное сечение жилы, мм² | Допустимый ток односекундного короткого замыкания кабелей, кА |
| 1,5 | 0,17 | 120 | 13,21 |
| 2,5 | 0,27 | 150 | 16,30 |
| 4,0 | 0,43 | 185 | 20,39 |
| 6,0 | 0,65 | 240 | 26,80 |
| 10 | 1,09 | 300 | 33,49 |
| 16 | 1,74 | 400 | 39,60 |
| 25 | 2,78 | 500 | 49,50 |
| 35 | 3,86 | 625 | 62,37 |
| 50 | 5,23 | 800 | 79,20 |
| 70 | 7,54 | 1000 | 99,0 |
| 95 | 10,48 | – | – |
Номенклатура и массогабаритные характеристики
- ВВГ
- ВВГнг
- ВВГнгд
Авторизованный дистрибьютор завода
660/1100В Напряжение Ввг Ввгнг Ввгнг-Frls Кабель силовой медный для России
Применение
Конструкция:
1.
Токопроводящая жила – медная, одно- или многопроволочная, круглая или секторная, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – ПВХ. Жилы изолированных многожильных кабелей имеют опознавательную окраску. Изоляция нейтрального проводника синего цвета. Изоляция заземлителя двухцветная (желто-зеленая).
3. Скручивание. Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Двухжильные кабели имеют жилы одинакового сечения. Трех-, четырех- и пятижильные кабели имеют все жилы одной площади или одну жилу (заземляющую или нейтральную) меньшей площади.
4. Оболочка – ПВХ, кабели ВВнг имеют оболочку из ПВХ не распространяющего горение.
Применение:
Кабели предназначены для распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ 50 Гц. Предназначены для прокладки внутри как сухих, так и влажных производственных помещений на специальных эстакадах, в сборе, а также для прокладки на открытом воздухе. Кабели не рекомендуется закапывать в траншеи.
9Кабели марки 0027 ВВГ не распространяют горение при индивидуальной прокладке. Кабели марки
ВВГнг не распространяют горение при прокладке в пучках.
Моб.: +86 18339931106
Технические характеристики:
Тип климатизации УХЛ, категория размещения – 1 и 5 по ГОСТ 15150-69.
Диапазон рабочих температур………………………-500 до +500
Относительная влажность воздуха…………………………..до 98%
Прокладка и монтаж кабелей должны осуществляться без предварительного подогрева при температурах не ниже …-15
Минимальный радиус изгиба при прокладке: Кабели одножильные ВВГ…………………………10 наружных диаметров
Кабели одножильные ВВГнг………………………….15 наружных диаметров
Кабели многожильные………… …………………… .. 7,5 Внешние диаметры
Номинальная частота ……………………………………… 50 Гц
Тестирование напряжения переменного тока 50 Гц
для 0,66 кВ ………………………………………………………………… 3 кВ
Для 1 кВ……………………………………….3,5 кВ
Длительно допустимая рабочая температура нагрева жилы….
