Как использовать тестер LCR-TC1 для проверки транзисторов, диодов и других компонентов. Какие функции доступны в этом многофункциональном приборе. Как правильно проводить измерения и калибровку тестера LCR-TC1.
Основные возможности тестера LCR-TC1
Тестер радиодеталей LCR-TC1 представляет собой компактный многофункциональный прибор для проверки и измерения параметров различных электронных компонентов. Рассмотрим его основные возможности:
- Автоматическое определение типа компонента (транзистор, диод, резистор, конденсатор и т.д.)
- Измерение параметров транзисторов (коэффициент усиления, пороговое напряжение и др.)
- Проверка и измерение параметров диодов, в том числе стабилитронов
- Измерение емкости конденсаторов
- Измерение индуктивности катушек
- Измерение сопротивления резисторов
- Проверка тиристоров и симисторов
- Декодирование сигналов ИК-пультов
Результаты измерений отображаются на цветном TFT-дисплее с разрешением 160×128 пикселей. Прибор имеет встроенный литий-ионный аккумулятор и заряжается через разъем micro-USB.
Подготовка тестера LCR-TC1 к работе
Перед началом использования тестера LCR-TC1 необходимо выполнить следующие действия:
- Полностью зарядить встроенный аккумулятор, подключив прибор к зарядному устройству через разъем micro-USB.
- Включить тестер коротким нажатием на кнопку питания.
- При первом включении выполнить калибровку прибора, следуя инструкциям на экране.
- Выбрать язык интерфейса (русский или английский) в настройках.
После этого тестер будет готов к проведению измерений. Важно периодически проводить калибровку прибора для обеспечения точности измерений.
Проверка транзисторов с помощью LCR-TC1
Одной из основных функций тестера LCR-TC1 является проверка и измерение параметров транзисторов. Для этого выполните следующие шаги:
- Поместите выводы транзистора в соответствующие гнезда измерительной площадки тестера.
- Нажмите кнопку питания для начала измерения.
- Тестер автоматически определит тип транзистора (NPN или PNP) и измерит его основные параметры.
- На экране отобразится тип транзистора, схема включения и измеренные параметры (коэффициент усиления, пороговое напряжение и др.).
LCR-TC1 способен проверять биполярные и полевые транзисторы различных типов, включая MOSFET и IGBT. Это позволяет быстро оценить исправность и характеристики транзисторов.
Измерение параметров пассивных компонентов
Тестер LCR-TC1 также эффективен для проверки пассивных электронных компонентов:
- Резисторы: измерение сопротивления в диапазоне от 0.01 Ом до 50 МОм
- Конденсаторы: измерение емкости от 25 пФ до 100000 мкФ
- Катушки индуктивности: измерение от 0.01 мГн до 20 Гн
Для измерения достаточно подключить выводы компонента к измерительным гнездам тестера и нажать кнопку. Прибор автоматически определит тип компонента и отобразит измеренное значение на экране.
Проверка диодов и стабилитронов
LCR-TC1 позволяет быстро проверить исправность и измерить параметры диодов и стабилитронов:
- Подключите выводы диода к измерительным гнездам, соблюдая полярность.
- Нажмите кнопку для начала измерения.
- Тестер отобразит прямое падение напряжения на диоде и обратный ток утечки.
- Для стабилитронов будет определено напряжение стабилизации в диапазоне до 30 В.
Эта функция особенно полезна для проверки маломощных диодов и стабилитронов с нечитаемой маркировкой.
Декодирование сигналов ИК-пультов
Интересной дополнительной функцией тестера LCR-TC1 является возможность декодирования сигналов инфракрасных пультов дистанционного управления:
- Направьте ИК-пульт на приемник, расположенный на корпусе тестера.
- Нажмите любую кнопку на пульте.
- Тестер отобразит декодированный код кнопки и протокол передачи.
Эта функция может быть полезна при ремонте или программировании устройств с ИК-управлением. Однако стоит отметить, что тестер поддерживает декодирование не всех существующих протоколов ИК-передачи.
Калибровка и обслуживание тестера LCR-TC1
Для поддержания точности измерений рекомендуется периодически проводить калибровку тестера LCR-TC1:
- Замкните между собой все три измерительных гнезда тестера с помощью проводника.
- Войдите в режим калибровки, удерживая кнопку при включении прибора.
- Следуйте инструкциям на экране для выполнения калибровки.
- После завершения калибровки тестер будет готов к точным измерениям.
Кроме того, рекомендуется периодически очищать контакты измерительных гнезд от загрязнений и окислов для обеспечения надежного электрического контакта с проверяемыми компонентами.
Ограничения и меры предосторожности при использовании
При работе с тестером LCR-TC1 следует учитывать некоторые ограничения и соблюдать меры предосторожности:
- Не подключайте к тестеру компоненты, находящиеся под напряжением — это может привести к повреждению прибора.
- Перед проверкой электролитических конденсаторов убедитесь, что они полностью разряжены.
- Не превышайте максимально допустимые значения измеряемых параметров, указанные в инструкции.
- Избегайте попадания влаги и пыли внутрь корпуса тестера.
- Не подвергайте прибор сильным механическим воздействиям и нагреву.
Соблюдение этих простых правил позволит продлить срок службы тестера и обеспечить точность его измерений.
Сравнение LCR-TC1 с аналогичными приборами
Тестер LCR-TC1 имеет ряд преимуществ по сравнению с аналогичными приборами в своем ценовом диапазоне:
- Более широкий функционал, включающий проверку активных и пассивных компонентов
- Наличие цветного графического дисплея, упрощающего считывание результатов
- Встроенный аккумулятор, обеспечивающий длительную автономную работу
- Компактные размеры и удобное управление одной кнопкой
- Возможность обновления прошивки для расширения функционала
Однако у LCR-TC1 есть и некоторые недостатки, например, меньшая точность измерений по сравнению с профессиональными приборами и ограниченный диапазон измеряемых значений.
Заключение и рекомендации по использованию
Тестер радиодеталей LCR-TC1 представляет собой удобный и функциональный прибор для быстрой проверки и измерения параметров электронных компонентов. Он будет полезен радиолюбителям, студентам профильных специальностей и специалистам по ремонту электроники.
Для эффективного использования тестера рекомендуется:
- Внимательно изучить инструкцию и возможности прибора
- Регулярно проводить калибровку для обеспечения точности измерений
- Использовать тестер в комплексе с другими измерительными приборами для получения полной картины
- Периодически обновлять прошивку тестера для получения новых функций
При правильном использовании тестер LCR-TC1 станет надежным помощником в работе с электронными компонентами и устройствами.
LCR тестер компонентов TC-1
Приветствую всех читателей на страницах сайта!
Наверное, не многие радиолюбители еще не слышали о LC тестере T4, а те кто обзавелся или собрал самостоятельно подобный прибор вряд ли назовут его бесполезным.
Интерпретаций данного тестера сегодня существует довольно большое множество – это и конструктор, и готовый модуль с питанием от кроны, и модули с литиевыми аккумуляторами, и эти же модели, но уже в корпусе из оргстекла/акрила.
Кому данная тема интересна, приглашаю под кат.
Сначала пара слов для тех, кто еще не знает для чего служат подобные приборы.
Как правило, большую часть радиокомпонентов можно проверить обычным мультиметром. Однако есть и такие, которые мультиметром не протестировать вовсе или удастся это сделать лишь частично. Например, полевые транзисторы MOSFET, J-FET. Кроме того, не все мультиметры могут измерять емкость конденсаторов, а те которые могут это делать, не могут измерять ESR – эквивалентное последовательное сопротивление и Vloss – напряжение утечки.
Не удастся так же мультиметром определить напряжение стабилизации стабилитронов при затертой или мелкой маркировке.
Питается прибор от внутреннего литий-ионного аккумулятора и заряжается через microUSB разъем от любого источника напряжением не более 6 вольт. Информация о результатах теста выводится на цветной TFT дисплей размером 1,8 дюйма с разрешением 160*128 пикселей. Поставляется тестер в небольшой коробке с цветным принтом и информацией о возможностях тестера.
Внутри лежит интуитивно понятная инструкция на английском языке и антистатический пакет.

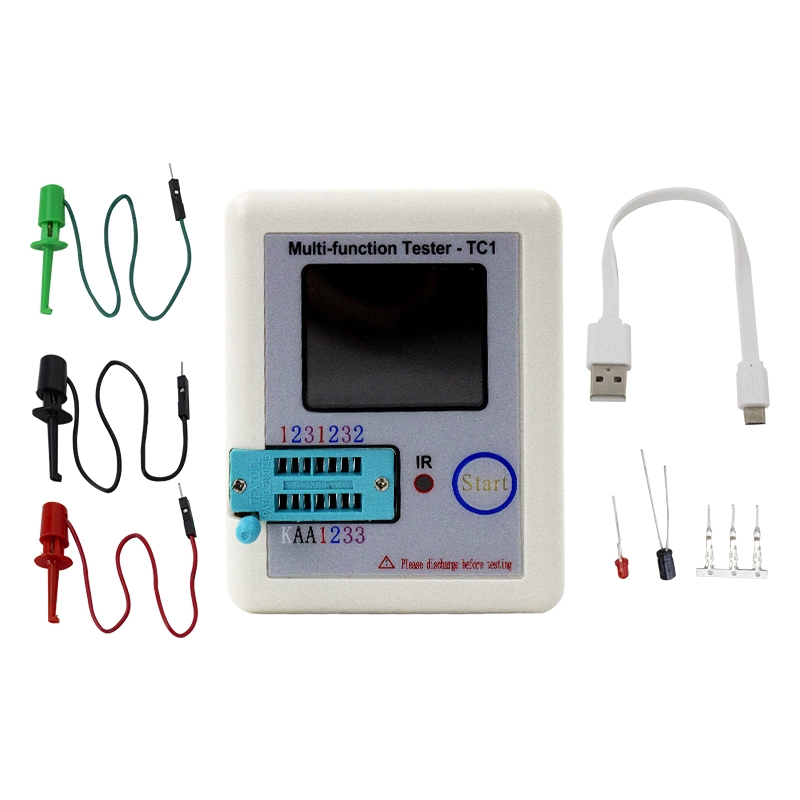

Внутри антистатического пакета спрятан тестер, короткий шнур для зарядки и … еще два антистатических пакета).
В полностью распакованном виде содержимое пакетов выглядит так:
Большой плюс, что положили в комплект щупы – не нужно допаивать провода к радиодеталям с короткими ножками или аккумуляторам, чтобы вставить их в разъем. Наконечники щупов подпружинены и хорошо зажимают выводы радиокомпонентов.
Но есть и претензии к щупам – они могли бы быть и одного цвета с проводами.
Конденсатор на 10 мкф*25 вольт и красный светодиод положили в качестве бонуса, а вызвавшие сначала недоумение неразрезанные контакты, позже пригодились для калибровки тестера – да, есть тут и такая задекларированная в инструкции процедура.
С самого начала прибор вызвал интерес тем, что у него приличный корпус, ничего делать как в случае с бескорпусным вариантом LC тестера Т4 не нужно. В руке лежит удобно.
Излишество или хороший тон, но экран закрыт транспортировочной пленкой.
К номерным контактам разъема подключаются любые контакты радиодеталей, кроме стабилитронов. Для стабилитронов предусмотрены контакты разъема КАА (катод, анод, анод).
В инструкции указано, что не следует одновременно в номерные контакты вставлять, например, транзистор, а в контакты для стабилитронов стабилитрон – будет проводиться тест только компонента в номерных контактах.
Рядом с разъемом расположено окно инфракрасного датчика для проверки и декодирования сигналов пультов ДУ.
Все управление прибором производится одной кнопкой, которая в инструкции обзывается многофункциональной. Под «много» имеется ввиду, краткое нажатие для активации прибора и начала теста, после установки компонента в разъем и длительное нажатие для принудительного выключения прибора. Как и в Т4 здесь не забыли про автоотключение после 25 секунд бездействия. Кому этого времени покажется много, тот может воспользоваться информацией из инструкции, вскрыть прибор и установить паяльником перемычку, задав нужный период до отключения от 10 до 25 секунд.
На задней стороне прибора находится разъем microUSB и светодиод. Во время зарядки он светится красным, а по ее окончании привычно зеленым цветом.
Дальняя и нижняя сторона корпуса
Размеры корпуса
Как и все приборы, содержащие аккумулятор, тестер перед использованием рекомендуется зарядить. Максимальный ток зарядки составляет 0,44 Ампера.
С описанием внешнего вида и характеристикам всё и можно переходить к тестированию радиокомпонентов.
Для включения тестера кратко нажимаем кнопку и видим следующее на экране:
Прибор пишет, что не обнаружил тестируемый компонент или компонент поврежден.
Выпрямительный диод 1N4007, диод Шоттки SR504, сдвоенный диод Шотки SBL2040CT.
Для светодиодов тестер показывает ёмкость перехода и минимальное напряжение, при котором светодиод открывается. Во время теста светодиод начинает мерцать.
Стабилитроны на разное напряжение:
Транзисторы структуры npn: BC547C, МJE1309, КТ312Б, КТ315Б
MJE13003С с защитным диодом и составной транзистор КТ827А
Транзисторы структуры pnp: МП40А, ВС557В, S8550
Полевые транзисторы: APM3055L – N-канальный MOSFET и LD1010D – N-канальный JFET с PN диодом:
Из имеющихся у меня под рукой компонентов тестер не совсем точно отобразил N- канальный MOSFET К3742.
Его он показал как IGBT:
P-канальный MOSFET BSS92
А вот IGBT транзистор G20N50C тестер отобразил как N канальный MOSFET, но тут есть оговорка: по одному даташиту он N-канальный MOSFET, а по другому N-канальный IGBT и обозначения немного разные.
Не смотря на «путаетесь в показаниях») нужно сказать, что тестер суть компонента определил – будь транзистор пробитым или оборванным, мы бы увидели совсем иную картинку.
Последние две фотки снимались по случаю на телефон на радиорынке так, как в наличии P-канальных MOSFET и IGBT в наличии не было. Не обессудьте.
Следующими в очереди были симисторы MAC97A8 и BT134600E
В инструкции к прибору говорится, что тестер способен тестировать тиристоры и симисторы с током управляющего электрода до 6 mA, но у MAC97A8 этот параметр равен 7 mA, а у BT134600E — 25 mA. Выходит или в инструкции ошибка или прибор лучше). С конденсаторами такая же история – до 100 mF. Микро или мили? Учитывая, что тестер измеряет конденсаторы емкостью больше 100 мкФ, то тогда в инструкции имеются в виду миллиФарады, а это 100 000 микроФарад.
Но вернемся к тестированию.
Измерение индуктивности:
Тестер умеет распознавать сигналы пультов дистанционного управления и декодировать их. Но касается это только пультов работающих в IR формате Hitachi. Из таковых оказался только ПДУ от ДВД плейера BBK. При нажатии кнопок на пульте картинка на дисплее тестера менялась.
В случае с остальными пультами на зеленом поле экрана мигала красная крупная точка, просто сигнализируя о том, что пульт работает и что то излучает.
Насколько полезная данная функция судить не берусь, но пусть лучше будет.

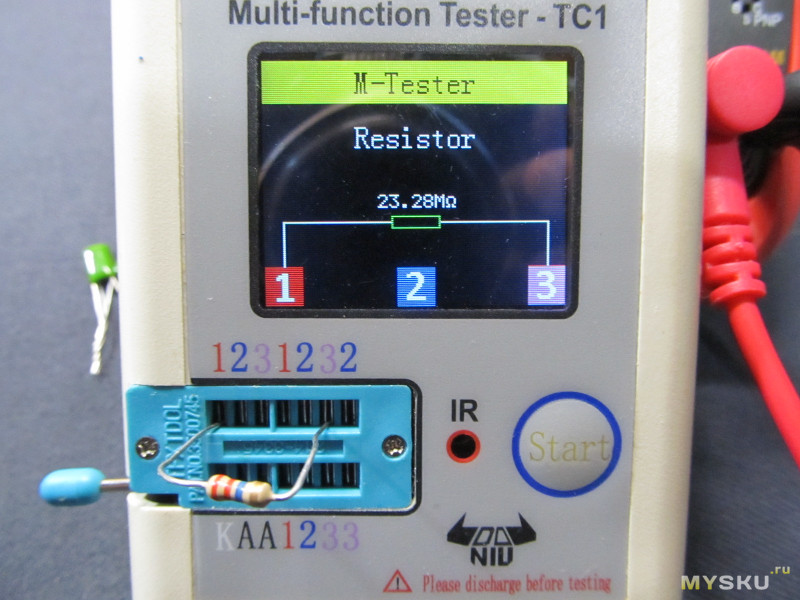

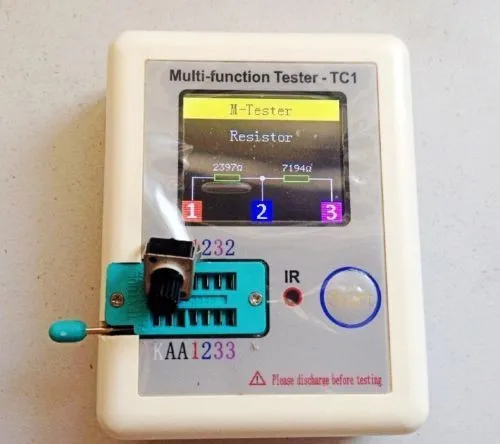

Сопротивление тестер измеряет в диапазоне 0,01 Ом — 50 Мом. Не всё нашлось в закромах, но общий вывод – справляется. Погрешность есть, как, впрочем, и у всякого измерительного прибора. В инструкции, кстати, она не указана.
На резисторах провел сравнительные замеры тремя приборами:
Как говорится, придраться к каждому можно. И в то же время каждый не далеко ушел от соседа.
Где то больше, где то меньше, но все равно достаточно точно.
Проверку конденсаторов провел по той же схеме. Расхождения между приборами присутствуют, но иное представить трудно.
Опять же сравнительные замеры тремя приборами:
Примечательный факт — конденсаторы были разные — керамика, лавсан и другие, но с МБМ не смог справиться ни один из приборов. При этом, обозреваемый ТС-1 показал лишь на 35 % больше от номинала. Два других дали погрешность почти на +80 %).
Как уже говорил, важным параметром электролитических конденсаторов является ESR – эквивалентное последовательное сопротивление. Его возрастание приводит к некорректной работе схем. Не лишним будет знать и Vloss конденсатора – напряжение утечки, измеряющееся в процентах и показывающее, сколько процентов заряда теряет конденсатор через одну секунду после прекращения процесса заряда. При его значении в несколько процентов конденсатор лучше отложить в сторону.
Измеренные величины ESR сравниваются с табличными, обязательно следует учитывать напряжение, на которое рассчитан конденсатор.
Сначала фото приличных конденсаторов. Номиналы на фото написаны желтым цветом.
Пара сравнительных фото с мультиметром.
Тот же конденсатор 47 мкф*160 вольт и 2200 мкф*25 вольт.
Результаты сравнения показаний емкости трех приборов такие же как и в случае с резисторами и неэлектролитическими конденсаторами – плюс/минус, но все рядом.
В завершении конденсаторной главы несколько фото негодных конденсаторов.
4,7*25 В, 100 мкф*10 В, 10 мкф*50 В:
4,7 мкф*400 В, 22 мкф* 250 В, 470 мкф * 25 В
Следуя инструкции и по опыту угробленного Т4, скажу что перед проверкой конденсаторов их следует обязательно разрядить.
Кроме всего вышеперечисленного ТС-1 позволяет так же проверять напряжение элементов питания с напряжением до 4,5 Вольт.
Последним пунктом из функционала тестера остается калибровка. Тут, как в случае с Т4, не требуется конденсатор. Здесь для калибровки достаточно вставить в колодку те самые неразрезанные контакты из комплекта, что при распаковке удивили своим наличием в комплекте, и нажать кнопку.
После этого на экране появится сообщение о самотестировании и ниже шкала с процентами его выполнения.
На уровне 22 процентов тестер попросит извлечь замкнутые контакты и тест продолжится.
На этом повествование о богатом функционале маленького прибора можно заканчивать и переходить ко всем любимой разборке и тесту аккумулятора.
Разбирается прибор просто, для этого нужно лишь открутить четыре самореза. Аккумулятор приклеен на двухсторонний прозрачный скотч. Теперь ищу такой же – еле оторвал аккумулятор, пришлось поддевать пластикой картой. Если кто знает, прошу дать ссылку. Приклеено было так хорошо, что при отрывании аккумулятора обертка слегка поменяла рельеф, но с самим аккумулятором все в порядке.
Мозговым центром тестера является микроконтроллер Atmega 324PA, надпись на втором чипе старательно затерта.
Обратите внимание на область платы в красном прямоугольнике – замкнув контакты на массу можно изменить время до отключения тестера.
С завода перемычек нет и установлено время 25 секунд. Добавив перемычки можно установить 10,15,20 секунд.
С обратной стороны платы все так же аккуратно и без следов флюса, а плата экрана припаяна через пины (надеюсь правильно назвал), что куда надежнее, чем шлейф, как в Т4.
Тест аккумулятора провел из спортивного интереса аж тремя способами: зарядка-разрядка iMax B6 (током 0,2 А), зарядка-разрядка EBD-USB (током 0, 18 А) и зарядка через USB-тестер. И на удивление все три теста дали практически одинаковый результат – аккумулятором прибор укомплектован качественным.
Под финал изучения тестера под руку попались динисторы DB3. С ними, не смотря на напряжение пробоя по даташиту от 28 до 32 вольт, тестер тоже как-то справился.
Подводя черту, по традиции и правилам сайта отмечу минусы и плюсы.
Минусы (или пожелания): прибору следует немного добавить точности измерений, вопросы по определению некоторых MOSFET и IGBT транзисторов и хотелось бы щупы и провода одного цвета.
Плюсы: многофункциональность, компактность и законченный вид благодаря корпусу, внутренний качественный аккумулятор, щупы, простая калибровка, цветной дисплей.
P.S. Из имеющихся теперь тестеров T4 и ТС-1 предпочту пользоваться обозреваемым.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Ремонт транзистор-тестера или ESR метра
Вот и постигла меня печальная участь.
Спалил свой транзистор-тестер, он же ESR метр.
Палится очень просто — не разряженным конденсатором, т.к. входы тестера напрямую приходят в микроконтроллер.
Выглядит мой экземпляр вот так:
На плате обозначение: WEI_M8_NLG_TST_V1.10
Штука это незаменимая в работе.
Последнее время я совсем обленился и стал ей всецело доверять проверку элементов при разного рода ремонтах.
Например: надо проверить полевичок, подцепляем, если тестер показывает картинку — значит целый.
Померить ESR конденсатора — запросто.
А тут такая беда — сгорел. Надо чинить.
Тестер построен на микроконтроллере ATMega328p, точно на таком же как Arduino nano/mini.
Ну вы поняли мысль? 🙂
У меня как раз завалялась одна китайская Arduino pro-mini, которая быстренько этого контроллера лишилась.
Осталась одна платка:
Запаиваем в наш тестер, предварительно сняв экран:
Остаётся всего-то залить прошивку и можно пользоваться.
И вот тут я подзастрял надолго.
И так, структурирую свой тернистый путь долгих поисков и освоения магии прошивки этого чуда прибора.
Суть сводится к следующим действиям:
1. Скомпилировать прошивку, с нужными опциями под свою версию платы тестера.
2. Прошить ATMega328p
3. Profit!
Из статьи товарища elchupanibrei узнаём, что существует и здравствует форк проекта некого Маркуса, с нужными нам исходниками для сборки прошивки.
На портале vrtp.ru находится заметка юзера indman с подробным описанием процесса компиляции прошивки.
Приведу её здесь:
Установка программного обеспечения
1. Установить программу WinAVR-20100110-install.exe (при установке использовать параметры по умолчанию)
2. Распаковать содержимое архива «avr8-gnu-toolchain-installer-3.4.4.24-wi
(в последних релизах прошивки без этих исходников, при прошивке МК m328 возникает ошибка типа «..программа выходит за диапазон памяти МК»).
Компиляция прошивки
1. Скачать с сайта автора по ссылке https://www.mikrocontroller.net/svnbrowser/transistortester/Software/trunk/ текущий дистрибутив прошивок.
Для этого кликнуть внизу страницы на строчку «Download GNU tarball».
2. Распаковать скачанный дистрибутив «transistortester-trunk.tar.gz» в каталог, например С:\Trunk (кирилицу в обозначении имени каталога не использовать).
3. Из каталога C:\Trunk\default удалить всё,кроме каталога «dep«.
4. Скопировать в каталог C:\Trunk\default соответствующий процессору файл «makefile«.
Вот тут нужна ремарочка.
В моей плате, которая WEI_M8_NLG_TST_V1.10, используется дисплей st7565, в дистрибутиве прошивок есть каталог mega328_wei_st7565 — это как раз наш вариант.
Файлик «makefile» можно взять прямо оттуда. Ну или из каталога mega328, но тогда придётся проверять и править больше опций.
Дисплейчик st7565 (разрешением 128×64):
Дальше нужно пробежаться по большому списку опций, проверить, что всё выставлено верно.
Перечень опций можно найти в инструкции Версия 1.12k в разделе Конфигурирование Тестера (стр. 50).
В файле «makefile«, который мы взяли в каталоге mega328_wei_st7565 я поменял только 3 опции:
UI_LANGUAGE = LANG_RUSSIAN
CFLAGS += -DLCD_CYRILLIC
CFLAGS += -DNO_LONG_PINLAYOUT
Захотелось что-то меню на русском, а остальное стояло, на мой взгляд верно 🙂
В принципе можно поиграть со шрифтами, например вместо
CFLAGS += -DFONT_8X12thin
поставить помельче
CFLAGS += -DFONT_8X16thin
но меня вполне устраивает и первый вариант.
5. Запустить редактор WinAVR (C:\WinAVR-20100110\pn\pn.exe)
6. Открыть Makefile.
7. Скомпилировать Makefile, для этого выполнить команды меню: Tools-Make All.
8. Если компиляция завершилась удачно — получаем код выхода равный 0 (Process Exit Code:0).
Скомпилированные файлы прошивки «TransistorTester.eep» и «TransistorTester.hex» будут находиться в том же каталоге C:\Trunk\default.
Для корректной компиляции в среде Win10 необходимо заменить одну библиотеку по адресу: %каталог с установленным WinAVR%\utils\bin\msys-1.0.dll
Библиотека прилагается в архиве в конце этой статьи.
Скомпилировали, получили два файлика: «TransistorTester.eep» и «TransistorTester.hex«.
Теперь нужно как-то прошить нашу ATMega328p.
У кого под рукой есть программаторы типа: TL866, USBasp или даже китай типа:
дальше будет не интересно.
Но у меня ничего подобного не водится, зато водится FTDI FT232RL, который прекрасно справится с ролью прошивки нашего контроллера:
И тут опять мне помогла статья про программатор из FT232R elchupanibrei.
Я до этого и не знал, что им можно прошивать AVR микроконтроллеры.
Прошивается режиме BitBang, через програмку AVRDUDE.
Проблема в том, что официальные версии AVRDUDE не поддерживают BitBang и предлагают самим пользователям, скомпилировать программу, установив необходимые для этого библиотеки.
Но, на radiokot.ru я нашёл статейку, где добрые люди за меня уже скомпилировали и выложили нужную версию AVRDUDE.
Правда без непоняток, и в этот раз необошлось.
В конфиге avrdude.conf, в секции которая нас интерсует, записаны номера пинов miso=1, sck=0, mosi=2, reset=4
programmer
id = «ft232r»;
desc = «FT232R Synchronous BitBang»;
type = «ftdi_syncbb»;
connection_type = usb;
miso = 1; # RxD
sck = 0; # TxD
mosi = 2; # RTS
reset = 4; # DTR
;
В другом конфиге, который я нашёл на каком-то форуме, были другие цифры:
programmer
id = «ft232r»;
desc = «FT232R Synchronous BitBang»;
type = «ftdi_syncbb»;
connection_type = usb;
miso = 3; # CTS X3(1)
sck = 5; # DSR X3(2)
mosi = 6; # DCD X3(3)
reset = 7; # RI X3(4)
;
Долго не мог понять откуда эти цифры, которые совсем не соответствуют реальной распиновке FT232RL:
А разгадка такая:
Распиновочка из таблички 2.
1 официальной PDF-ки FTDI:
Тут я уже отметил пины, которые использовал, красным цветом.
Оказывается, в FT232RL можно переназначать выводы произвольным образом, что как раз и указывается в конфиге avrdude.conf.
В моей платке имеются выводы CTS, TX, RX и DTR (их отметил красным в столбце Pin Number, который соответствует реальной-физический распиновке FT232RL).
Вот на них и будем назначать выводы для программирования нашего контроллера (я назначил выводы, как в столбце Signal, но их можно перетасовать как угодно).
Исходя из таблички, мой конфиг будет выглядеть следующим образом:
programmer
id = «ft232r»;
desc = «FT232R Synchronous BitBang»;
type = «ftdi_syncbb»;
connection_type = usb;
miso = 1; # RxD
sck = 0; # TxD
mosi = 3; # CTS
reset = 4; # DTR
;
Так, с FT232RL разобрались, теперь надо понять, куда подключаться на нашей плате.
Ну тут уже проще.
Впаял разъёмчик на 6 пинов начиная с самого правого:
Подключаем к этим пинам наш адаптер FT232RL и запускаем AVRDUDE.
Кстати, рекомендую использовать GUI AVRDUDESS, лично мне так гораздо нагляднее и удобнее работать:
Тут я уже выставил все необходимые настроечки и фьюзы — fuses.
Пару слов о fuses.
Есть хорошая статья про них на сайте easyelectronics.ru (сайт всячески рекомендую к просмотру, там много чего интересного имеется).
Рекомендую также пользоваться калькулятором фьюзов для AVR.
Конкретно для моей платы WEI_M8_NLG_TST_V1.10 фьюзы расчитаны так:
Extended Fuse установлены как 0xFF не просто так.
Обычно там ставится 0xFC, но на стр. 27 инструкции Версия 1.12k есть информация о том, что может происходить сброс процессора из-за короткого провала напряжения «Brown Out»,
и, чтобы убрать обнаружение этих провалов, нужно сделать небольшую доработку платы или поставить Extended Fuse на 0xFF
Всё, фьюзы поставили, можно прошивать.
После прошивки, тестер попросит сделать калибровочку, после чего можно пользоваться:
Архив с готовыми прошивками и софтом — тут.
Российский многофункциональный тестер транзисторов TC1 Измеритель емкости диодов и триодов TFT LCR ESR NPN PNP ИК-тестер MOSFET — История цен и обзор | Продавец AliExpress — магазин Good Idea
Продавец:Рейтинг Alitools:
/
Рейтинг Алиэкспресс:
96%
Прочтите отзывы и свяжитесь с продавцом. Если все выглядит хорошо, продолжайте покупку.
Продавец активен на платформе более трех лет.
3% покупателей недовольны товарами продавца.
Покупатели довольны общением продавца.
Товары продавца соответствуют описанию.
Продавец отправляет быстро.
15,54 – 17,61 $
2116 заказы
/
149 отзывы
Рейтинг: 4,8
14,76 $ (-5%)
14,76 $ (-5%)
13,99 $ (-10%)
13,21 $ (-15%)
12,43 $ (-20%) Out telegram
03 90 сообщит вам, как только цена упадет до желаемой
Anonymous
Lcr Meter 1.
8 Inch LCD Multifunction Tft Transistor Tester LCR TC1 Полноцветный графический дисплей – купить по низким ценам в интернет-магазине JoomОписание: Тестер транзисторов Измеритель емкости диодов и триодов TFT LCR-T6 LCR-TC1 ESR NPN PNP MOSFET Функции: TC-V2.12k — это многофункциональный тестер с графическим TFT-дисплеем. Тестер транзисторов Автоматическое определение стабилитрона 0,01-30В Самотестирование с автоматической калибровкой ИК-декодер Поддержка ИК-кодирования Hitachi ИК-дисплей формы волны Инфракрасный прием инструкции Другое
Результаты измерений на графическом TFT-дисплее (160×128) Одна ключевая операция Автоматическое отключение питания (настраиваемое время ожидания) Встроенная перезаряжаемая литий-ионная батарея большой емкости Обнаружение напряжения литий-ионной батареи Поддержка китайского и английского языков
Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещается погружать тестер в воду или рядом с источником тепла!
Предупреждение.
Для вашей личной безопасности строго соблюдайте технические требования и меры предосторожности при использовании литий-ионных аккумуляторов!
Инструкция по эксплуатации
Ключевые рабочие определения Многофункциональная клавиша имеет два действия: Короткое нажатие: нажать клавишу и удерживать не менее 10 мс, отпустить клавишу в течение 1,5 сек. Длительное нажатие: нажмите клавишу более 1,5 секунд
Включение питания
В выключенном состоянии короткое нажатие многофункциональной клавиши, тестер включается и автоматически измеряется. Интерфейс включения питания и измерения
Обнаружение транзистора
В выключенном состоянии или при завершении теста поместите тестовый элемент в тестовую зону транзистора тестового сиденья и нажмите фиксирующую рукоятку, коротко нажмите многофункциональную клавишу, тестер автоматически измерение, графическое отображение результатов измерения после завершения тестирования.
