Что такое мультиметр и для чего он нужен. Какие виды мультиметров существуют. Как правильно пользоваться мультиметром. Где применяется мультиметр в быту и на производстве. Основные функции и возможности современных мультиметров.

Содержание

Что такое мультиметр и зачем он нужен

Мультиметр — это универсальный электроизмерительный прибор, объединяющий в себе несколько функций. Основное его назначение — измерение различных электрических параметров:

Напряжение (постоянное и переменное)
Сила тока
Сопротивление
Емкость
Частота

Современные модели мультиметров также могут измерять температуру, проверять целостность электрической цепи, тестировать полупроводниковые компоненты и многое другое.

Мультиметр является незаменимым инструментом для электриков, инженеров, радиолюбителей и простых домашних мастеров. С его помощью можно быстро найти неисправность в электрооборудовании, проверить исправность розеток, батареек, автомобильного аккумулятора и других электрических устройств.

Виды мультиметров

Существует два основных типа мультиметров:

1. Аналоговые мультиметры

Это классические приборы со стрелочным индикатором. Их преимущества:

Низкая стоимость
Простота конструкции
Не требуют батареек для работы

Недостатки:

Низкая точность измерений
Сложность считывания показаний
Ограниченный функционал

2. Цифровые мультиметры

Современные приборы с цифровым дисплеем. Их преимущества:

Высокая точность измерений
Широкий функционал
Удобство считывания показаний
Возможность сохранения результатов

Недостатки:

Более высокая стоимость
Необходимость замены батареек

Цифровые мультиметры сейчас наиболее популярны благодаря своим преимуществам. Они бывают портативными и стационарными.

Основные функции мультиметра

Рассмотрим подробнее ключевые возможности современных цифровых мультиметров:

Измерение напряжения

Позволяет измерять постоянное (DC) и переменное (AC) напряжение в диапазоне от милливольт до сотен вольт. Применяется для проверки батареек, блоков питания, сетевого напряжения.

Измерение силы тока

Измеряет постоянный и переменный ток от микроампер до нескольких ампер. Используется для диагностики электрических цепей, проверки потребления тока устройствами.

Измерение сопротивления

Позволяет измерять сопротивление от долей Ома до десятков мегаОм. Применяется для проверки резисторов, обмоток двигателей, целостности проводки.

Прозвонка цепи

Проверяет целостность электрической цепи с помощью звукового сигнала. Удобно для поиска обрывов в проводах.

Проверка диодов

Тестирует исправность полупроводниковых диодов и других компонентов.

Как пользоваться мультиметром

Чтобы правильно использовать мультиметр, необходимо следовать определенному алгоритму действий:

Определите, какой параметр вы хотите измерить (напряжение, ток, сопротивление и т.д.)
Установите поворотный переключатель мультиметра в соответствующее положение
Подключите измерительные щупы к нужным гнездам прибора
Подсоедините щупы к измеряемой цепи, соблюдая полярность
Считайте показания с дисплея мультиметра

При измерении напряжения щупы подключаются параллельно нагрузке, а при измерении тока — последовательно с ней.

Сферы применения мультиметров

Мультиметры широко используются в различных областях:

В быту

Домашние мастера применяют мультиметры для:

Проверки исправности розеток и выключателей

Поиска обрывов в проводке
Измерения напряжения в электросети
Проверки батареек и аккумуляторов
Диагностики бытовой техники

В автомобильной сфере

Автомеханики и автолюбители используют мультиметры для:

Проверки аккумулятора и генератора
Диагностики электропроводки автомобиля
Тестирования датчиков и электронных компонентов
Поиска неисправностей в электрооборудовании

В промышленности

На производстве мультиметры применяются для:

Контроля параметров электрооборудования
Измерения характеристик электродвигателей
Диагностики систем автоматики
Калибровки измерительных приборов

Выбор мультиметра для домашнего использования

При выборе мультиметра для бытовых нужд следует обратить внимание на следующие характеристики:

Функциональность

Для домашнего использования достаточно базовых функций:

Измерение напряжения до 600В
Измерение тока до 10А
Измерение сопротивления
Прозвонка цепи
Проверка диодов

Точность измерений

Для бытовых задач подойдет точность ±0,5-1%.

Защита от перегрузки

Важно наличие предохранителей и защиты от неправильного подключения.

Удобство использования

Обратите внимание на четкость дисплея, удобство переключателя режимов, качество щупов.

Техника безопасности при работе с мультиметром

При использовании мультиметра необходимо соблюдать следующие правила безопасности:

Перед началом измерений убедитесь, что прибор и щупы не имеют повреждений
Правильно выбирайте режим измерения и диапазон
Не превышайте максимально допустимые значения для каждого режима
При измерении высокого напряжения работайте одной рукой
Не используйте мультиметр во влажной среде или при наличии горючих газов
После завершения работы отключайте щупы от измеряемой цепи

Соблюдение этих простых правил позволит безопасно и эффективно использовать мультиметр для решения различных задач.

Зачем нужен мультиметр и как им пользоваться? / Инструменты / iXBT Live

Можно ли представить современную жизнь без электрики? Безусловно, что нет. Однако часто случаются такие ситуации, когда нужно определить различные неисправности, связанные с электрикой. Таких проблем может быть огромное множество, и для помощи в решении подобных вопросов, используют электроизмерительные приборы. С их помощью можно легко проверить наличие напряжения в розетке, проверить целостность провода, а также использовать для поиска множества других неисправностей. В данной статье мы рассмотрим наиболее универсальный прибор, объединяющий несколько функций – мультиметр. Сразу отмечу, что здесь будут собраны общие пояснения работы прибора, позволяющие обычному пользователю понять основы использования мультиметра.

Мультиметр – это прибор, позволяющий проводить измерения различных электрических величин. С его помощью можно измерить напряжение, сопротивление проводника, произвести замер тока, а также выполнить ряд других манипуляций, объем которых, зависит от функциональных возможностей прибора.

К таким дополнительным опциям можно отнести: подключение термопары, возможность измерения емкости конденсатора и прочее. В нашем случае будем использовать бюджетную модель прибора, со стандартным функционалом. Его возможностей хватит для большинства видов электротехнических работ.

На данный момент мультиметры классифицируют на два вида: цифровой, а также аналоговый (стрелочный). Основные различия между ними заключаются во внутреннем устройстве прибора, а также способе отображения показаний. Наибольшей популярностью сейчас пользуются именно цифровые мультиметры, так как они обладают более широким функционалом и просты в использовании. Однако аналоговый мультиметр не стоит недооценивать, поскольку в некоторых ситуациях стрелочный прибор просто незаменим.

Стрелочным мультиметром зачастую пользуются профессиональные электрики, поскольку он устойчив к помехам, а также позволяет наглядно отражать динамику изменяющегося сигнала.

Источник: ru.wikipedia.org

В сравнении с аналоговыми приборами – цифровой мультиметр не нуждается в освоении сложной, для обычного пользователя, измерительной шкалы. Цифровые приборы имеют более высокую точность измерений, просты в использовании, и зачастую обладают значительно расширенными возможностями.

Заострять внимание на преимуществах и недостатках двух видов измерительных приборов мы не будем. На данную тему у каждого мастера будет своя точка зрения. В данной статье, в качестве примера, рассмотрим использование бюджетного цифрового мультиметра, который будет понятен для освоения любому человеку.

Что собой представляет цифровой мультиметр? Данный прибор, как и множество других моделей, зачастую имеют прямоугольную форму. Корпус прибора выполнен из пластика. Иногда встречаются варианты с прорезиненными чехлами для защиты от механических повреждений.

На передней стороне располагается три основных элемента прибора:

· монохромный дисплей;

· переключатель режимов измерений;

· три функциональных разъема для подключения измерительных щупов.

Принцип работы прибора довольно прост. Сначала необходимо подключить щупы в нужные разъемы, затем с помощью переключателя выставить требуемый режим измерения.

Так что же мы можем измерить с помощью данного прибора? Давайте разберемся подробней.

· Измерение переменного напряжения: в нашем случае максимально допустимый предел измерений составляет 600 В.

· Измерение постоянного напряжения: от 200 мВ, до 600 В.

· Измерение тока: предельно допустимый ток составляет до 10 А. Однако следует отметить, что при измерении высоких величин следует внимательно соблюдать технику безопасности и подвергать такой нагрузке прибор лишь кратковременно. Безусловно лучше это делать токоизмерительными клещами.

· Проверка диодов и «прозвонка» цепи: позволяет проверить диод на пробой, а также проверить целостность проводника (допустим провода).

· Измерение сопротивления: позволяет измерить сопротивление проводника с максимальным пределом до 2 Мом.

· PNP и NPN: выставляем тип биполярного транзистора для проверки его коэффициента усиления по току.

· Разъем HFE: в данный разъем вставляет ножки транзистора, чтобы узнать его коэффициент усиления по току.

Блок разъемов на мультиметре представлен тремя выводами.

Разъем «COM» (минус, ноль) – используется всегда для любых измерений.

Разъем «V/mA/Ω» — используется для измерения постоянного и переменного напряжения, сопротивления, «прозвонки», а также для измерения тока до 200 мА.

Разъем 10 A – используется для измерения тока в пределах от 200 мА до 10 А.

В следующих пунктах более подробно пройдемся по каждому режиму измерения и приведем наглядные примеры.

Наиболее часто в быту требуется измерить напряжение в нашей электрической сети. Как известно, в ней используется переменное напряжение номиналом 230 В с частотой 50 Гц. Чтобы измерить переменное напряжение в розетке, необходимо установить щупы в разъемы «COM» и «V/mA/Ω». Затем установить переключатель в режим измерения переменного напряжения с предельным значением 600 В. После этого необходимо вставить щупы в розетку. Полярность соблюдать не требуется.

В результате мы сможем увидеть на дисплее текущее напряжение в сети. В нашем случае этот показатель составил 208 В.

Источниками питания для различных электронных устройств могут выступать гальванические элементы, аккумуляторы, которые вырабатывают постоянный ток. У самой обычной пальчиковой батарейки мы как раз можем измерить величину напряжения постоянного тока. В данном случае потребуется соблюдать полярность при измерениях (если перепутаете, то на дисплее мультиметра появится знак минуса перед измеренной величиной).

Чтобы произвести замер напряжения батарейки потребуется установить переключатель в режим измерения постоянного напряжения на отметку 20 В.

Затем щупами произведем замер значения напряжения, соблюдая полярность. В итоге мы получили результат 1.29 В.

Измерение тока всегда производиться последовательно электрической цепи.

С помощью нашего прибора мы можем измерить только постоянный ток, для измерения переменного тока — необходим другой прибор.

Прежде всего нужно определиться с максимально возможным значением величины, которую мы измеряем. Если значение измеряемого тока не превышает 200 мА, то красный щуп необходимо подключить в разъем «V/mA/Ω», а если более – то в разъем 10 А.

При измерении больших величин крайне важно соблюдать правила техники безопасности и начинать работы при снятом напряжении с источника питания. Замеры тока необходимо производить кратковременно, не более нескольких секунд. Даже если вы знаете максимальные значение тока, то лучше начинать проводить измерения со вставки щупа в разъем 10 А, переключатель на приборе также необходимо передвинуть на соответствующий режим. При необходимости можно будет подстроить переключатель и переставить щуп, если это потребуется. Такие действия позволят избежать перегрева и возможной поломки мультиметра.

В этом пункте рассмотрим проверку распространенных радиодеталей с помощью мультиметра.

Начнем с резистора, который широко используется в большинстве электронных устройств. В электрических устройствах он выступает в качестве ограничителя тока в цепи. Его часто еще называют «сопротивление». Сам компонент имеет множество разновидностей, а также вариантов исполнения.

В качестве примера я взял постоянный резистор МЛТ-1. Предлагаю с помощью мультиметра измерить его сопротивление. Для этого нам потребуется взять прибор и перевести переключатель в режим измерения сопротивлений. Подстроив нужный диапазон, на дисплее можно увидеть результат измерений – 658 Ом.

Далее проверим на работоспособность диод. На данный момент существует огромное количество различных диодов. Наиболее часто сейчас применяются полупроводниковые диоды. В электрических устройствах этот элемент зачастую применяют для защиты от включения с неправильной полярностью, для преобразования переменного тока в постоянный ток, а также для множества других задач. Если говорить простыми словами, то диод пропускает электрический ток только в одну сторону.

Для проверки диода мультиметром необходимо перевести прибор в режим проверки диодов. Затем подсоединяем плюсовой щуп (красный) к аноду, а минусовой щуп (черный) к катоду. На дисплее отобразились значения падения напряжения на измеряемом диоде. При смене полярности, на экране прибора должна отобразится единица. В нашем случае диод исправен, он приспускает ток только в одном направлении.

В некоторых случаях диод может пропускать ток в оба направления – значит элемент пробит и в полной мере не выполняет своих функций.

Теперь перейдем к проверке транзисторов. Транзистор – это радиоэлектронный компонент в электрической цепи, который способен управлять высоким выходным током с помощью небольшого входного сигнала. Внешне транзистор состоит из корпуса и трех выводов. По своей структуре они делятся на два класса: биполярные, а также полевые. В нашем случае будем рассматривать два биполярных транзистора с «n-p-n» и «p-n-p» структурой. Внутри биполярного транзистора располагаются три слоя проводника. Два из них (коллектор и эмиттер) имеют одинаковую проводимость. Через третий проводник (база) подается небольшой ток.

Проверять элементы будем в режиме проверки диодов. Сначала следует сказать, что любой биполярный транзистор можно условно представить в виде двух диодов (p-n переход). Ниже приведены схемы транзисторов с «n-p-n» и «p-n-p» структурой. Нам они понадобятся для понимания принципа проверки.

Тестировать будем два транзистора: МП116 (p-n-p), а также КТ805БМ (n-p-n).

Как определить какой тип транзистора у вас на проверке? В данном случае необходимо будет обратиться к справочникам, либо посмотреть подобную информацию в интернете. С помощью тестера можно будет путем поочередного преставления щупов определить какой у вас транзистор, а также его «цоколевку». Цоколевка – это функциональное расположение выводов у транзистора: коллектор, эмиттер и база. В нашем случае опустим этот вопрос и воспользуемся справочной информацией в интернете.

Первым проверим транзистор МП116 с «p-n-p» структурой. Расположение его выводов можно посмотреть ниже на фото.

Источник: eandc.ru

Нам известно, что вывод базы находится в середине компонента. Переводим мультиметр в режим проверки диодов. Берем черный щуп и подключаем его к выводу базы, а красным щуп к выводу коллектора. Мультиметр нам показал текущее значение падения напряжения 886 мВ. Таким образом мы убедились в исправности p-n перехода база-коллектор.

Далее проверим p-n переход база-эмиттер. Для этого красный щуп мы подключим к выводу эмиттера, а черный останется на выводе базы. Прибор должен показать приблизительно такие же значения. В нашем случае данный p-n переход исправен.

Чтобы полностью удостовериться в исправной работе транзистора, проведем такие же самые замеры, только при обратном включении. Если транзистор полностью исправен, то мультиметр должен показывать значение равное 1. В таком случае мы убедимся, что p-n переход не пропускает ток в обратном направлении. Для этого необходимо подсоединить красный щуп (плюсовой) к базе транзистора, а черный щуп (минусовой) сначала к выводу коллектора, а затем эмиттера. В обоих случаях на мультиметре должна отобразиться 1.

Подведем итог. Наше тестирование «p-n-p» транзистора МП116 показало, что он полностью исправен и оба p-n перехода работают правильно.

В неисправных транзисторах могут быть обрывы p-n перехода. Если на одном из p-n переходов обрыв, то ток не будет проходить ни в одном направлении, а мультиметр будет в обоих случаях отображать 1.

Теперь предлагаю перейти к проверке «n-p-n» транзистора КТ805БМ. Расположение функциональных выводов элемента приведены ниже.

Источник: shematok.ru

Проверка транзисторов с «n-p-n» структурой производится по аналогичной методике. Единственное различие заключается в том, что необходимо будет поменять полярность щупов при измерении.

Для проверки p-n перехода база-коллектор необходимо будет подключить красный щуп на вывод базы, а черный щуп на вывод коллектора. Если p-n переход исправен, то мы увидим значение падения напряжения. В нашем случае это 560 мВ.

Затем проверим p-n переход база-эмиттер. Он также оказался исправным.

В завершении проверим исправность транзистора при обратном включении. Аналогично первому примеру, сменим полярность у щупов и поочередно проверим p-n переходы база-коллектор, а также база-эмиттер. При обратном включении на мультиметре мы должны увидеть значение 1.

Оба проверяемых транзистора оказались полностью исправны. Мы рассмотрели проверку данного компонента с помощью функции проверки диодов. Однако в нашем мультиметре есть дополнительная функция проверки транзисторов на коэффициент усиления по току. Применяют её для того, чтобы подобрать одинаковую пару компонентов для ремонта, либо проектирования какой-либо техники. Данной опцией удобно пользоваться при быстрой проверке транзисторов. Для этого необходимо знать структуру транзистора, а также его цоколевку. Разъем HFE имеет несколько входов, позволяющие подсоединить выводы практически любого транзистора. Использовать данную функцию легко: при подключении проверяемого элемента, на дисплее мультиметра должны отобразиться числовые значения усиления. Если на дисплее будет отображаться 0, то скорее всего, транзистор неисправен. Крайне важно отметить, что необходимо добиться хорошего контакта выводов транзистора с разъемом HFE. Большинство китайских мультиметров не обладают высоким качеством материалов, применяемом при изготовлении прибора. Поэтому нужно убедиться, чтобы контакты сели плотно.

В качестве примера проверим наш биполярный транзистор МП116. Вставляем выводы транзистора в разъем и переводим прибор в режим «p-n-p». На экране прибора отобразились показания.

В заключительном пункте рассмотрим одно из наиболее часто употребляемых терминов — «Прозвонка». Если говорить простыми словами, то под «прозвонкой», понимают проверку электрической цепи на целостность или наличие короткого замыкания. Как определить, целый провод или нет? Его «прозванивают». Данную процедуру можно осуществить с помощью омметра либо мультиметра. Поскольку у нас на руках есть мультиметр, предлагаю с его помощью проверить пару проводов на «обрыв».

Перед началом проверки необходимо перевести мультиметр в режим проверки диодов и замкнуть между собой щупы. Прибор должен показать нулевое сопротивление, что позволит нам определить наличие контакта. В нашем случае прибор также оснащен звуковой индикацией, и при проверке проводника, можно будет услышать характерный писк.

Для того, чтобы «прозвонить» провод нам будет необходимо щупами присоединиться к началу и концу провода. Если целостность проводника не нарушена – мы увидим на приборе нулевое сопротивление и услышим звуковой сигнал тестера.

Мультиметр является очень полезным и востребованным помощником в квартире или частном доме. Его область применения не нуждается в объяснении для профессиональных электриков. Но и данная статья была написана не для такой группы людей. Я надеюсь, что человеку ранее не знакомому с таким многофункциональным прибором, стали понятны основы работы с ним, а также те ситуации, в которых мультиметр можно применить. Надеюсь, мои рассуждения были вам полезны. В любом случае всегда стоит помнить, что любые электротехнические работы должны проводиться со строгим соблюдением техники безопасности. В некоторых случаях лучше попросить о помощи квалифицированного электрика.

Зачем иметь дома мультиметр и как пользоваться мультиметром?

30 августа 2012 k-igor

Цифровой мультиметр – комбинированный электроизмерительный прибор, как правило, включает в себя вольтметр, амперметр и омметр. Этот прибор должен быть у каждого дома, несмотря на то, что вы даже не занимаетесь электротехникой и электроникой. С мультиметром ты чувствуешь себя настоящим электриком.

Для домашних нужд подойдет абсолютно любой цифровой мультиметр, даже самый дешевый. Не стоит переплачивать деньги из-за внешнего вида или дополнительной опции. В домашних условиях существенную разницу вы не увидите. Более дорогие мультиметры имеют ряд дополнительных функций и позволяют проводить более точные измерения.

Итак, рассмотрим основные функции мультиметра.

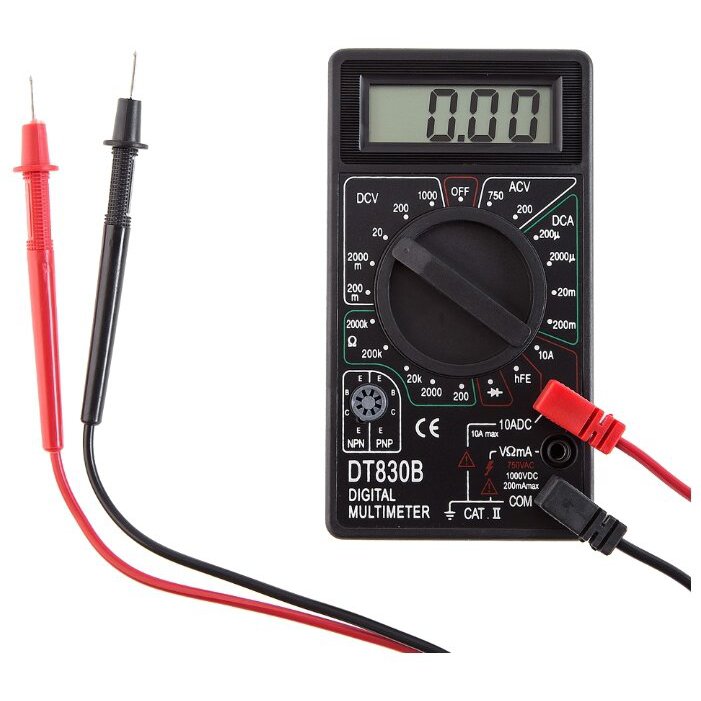

Внешний вид недорогого мультиметра представлен на картинке.

Внешний вид мультиметра

1 В левом верхнем углу размещена область DCV (=). Установив переключатель в этот диапазон мы можем измерить постоянное напряжение. К примеру, батарейку, аккумулятор. Стоит иметь ввиду, что все измерения следует начинать с установки переключателя на максимальное значение. В данном случае это 1000В. Естественно, при измерении напряжения на батарейке мы знаем, что там напряжение не может превышать 10В, поэтому можно смело сразу установить диапазон 20В. Устанавливая более близкий диапазон к действительному значению, мы получаем более точное показание прибора.

2 Далее по часовой стрелке располагается область АСV (~). Эту область измерения нужно использовать при измерении переменного напряжения. Для измерения напряжения в сети устанавливаем переключатель на 750В. Напряжение между фазным и нулевым проводниками должно быть 210-240В (напряжение в розетке), в случае измерение напряжения между фазными проводниками — около 400В.

3 Следующий диапазон DCA (=) — измерение постоянного тока. Чтобы измерить ток, нужно щупы включить в разрыв электрической цепи. Имейте ввиду, что при токе более 200мА нужно переставить щуп в специальное гнездо (10А) и включить переключатель на 10А. Данной функцией мультиметра можно измерить ток батарейки.

4 hFE – режим проверки транзисторов. В бытовых условиях он нам не нужен.

5 ТЕМР (может присутствовать) – измерение температуры при помощи специального щупа. Понты дешевого мультиметра:) Не знаю зачем эта функция вообще там надо. Возможно измерить температуру жала пояльника или припоя. В моем мультиметре эта функция есть.

6 Проверка диодов, прозвонка. Очень полезная функция мультиметра. Позволяет находить обрыв и короткое замыкание в электрической цепи. Если взять любой проводник и с двух сторон приложить щупы, то мультиметр будет звенеть, тем самым сигнализируя о целостности электрической цепи. Если есть кабель и жилы одинакового цвета, то с легкостью можно определить, где какая жила.

7 Измерение сопротивления. Тут думаю все понятно. Эта опция больше подходит для измерения сопротивлений в электронике.

Вот и все…

И на последок несколько советов:

1 Главное не забывайте про установку нужного диапазона, т.к. прибор может выйти из строя.

2 Если при измерении на экране появится «1», то значит, что не правильно выбран предел измерения (диапазон).

3 Хотя бы раз в 2 года меняйте батарейку мультиметра, поскольку со временем она разряжается и мультиметр начинает врать.

4 Покупайте мультиметр со звонком. В некоторых дешевых моделях звонка нету.

5 Для удобства измерений на щупы купите 2 крокадильчика.

Мультиметр – прибор, который позволит вам быстро отыскать аварийный участок электропроводки в квартире или загородном доме, а также облегчит ваш труд в ремонте бытового прибора.

Советую почитать:

Что такое мультиметр и где его можно использовать?

Мультиметр — это электрический измерительный прибор, который используется для измерения нескольких электрических свойств, таких как ток, напряжение, сопротивление и частота.

В зависимости от того, насколько совершенен мультиметр, вы также можете проводить тесты непрерывности, тесты диодов и измерения температуры. Некоторые продвинутые мультиметры даже имеют инфракрасные термометры для измерения температуры на расстоянии.

Давайте рассмотрим различные типы доступных мультиметров, как они работают и что с ними можно делать.

Как работают мультиметры?

Мультиметр — это устройство, объединяющее несколько цепей в одну. Мультиметр, измеряющий ток, напряжение и сопротивление, одновременно выполняет функции амперметра, вольтметра и омметра. Простой поворот круглой ручки в верхней части мультиметра переключит его из режима измерения напряжения в режим измерения тока и т.д.

С помощью мультиметра можно измерять отдельно постоянное и переменное напряжение, ток тоже. Следовательно, одного блока будет достаточно для измерения тока в бытовых розетках (AC) и автомобильных аккумуляторах (DC).

СВЯЗАННЫЕ: Как проверить напряжение с помощью мультиметра

Чтобы проверить любой параметр, подключите тестовые щупы к разъемам мультиметра, а другие концы присоедините к проверяемой цепи. Прежде чем что-либо проверять, убедитесь, что круглая ручка мультиметра направлена на правильный параметр.

После измерения параметра мультиметр будет отображать свои выходные данные в виде аналоговых или цифровых показаний в зависимости от того, какой тип мультиметра вы используете.

Если вы никогда раньше не пользовались мультиметром, сначала ознакомьтесь с символами мультиметра. Они являются стандартными и будут точно такими же на любом мультиметре любой марки.

Типы мультиметров

В зависимости от отображения на выходе мультиметры подразделяются на два типа: цифровые мультиметры и аналоговые мультиметры. Давайте кратко обсудим каждый.

Аналоговые мультиметры: Как следует из названия, аналоговые мультиметры — это устаревшие приборы, отображающие измеренное значение с помощью стрелки на аналоговой шкале.
Цифровые мультиметры: Цифровые мультиметры преобразуют аналоговый вход в цифровой и отображают измеренное значение в цифровом виде.

С помощью цифровых мультиметров легче снимать быстрые показания. Кроме того, данные измерения цифровым мультиметром более точны, чем аналоговыми. Поэтому вам следует использовать цифровой мультиметр, если вы только начинаете.

Варианты цифрового мультиметра

С цифровым мультиметром у вас есть два дополнительных варианта: вы можете выбрать портативный мультиметр или более крупный настольный мультиметр. Кроме того, вам нужно решить, должен ли мультиметр автоматически выбирать диапазон или нет.

Мультиметры с автоматическим выбором диапазона: Современные мультиметры обычно имеют автоматический выбор диапазона, что означает, что они могут автоматически переключать свои диапазоны в зависимости от измеряемого значения.
Мультиметры с ручным диапазоном: С ними вам придется самостоятельно настраивать диапазон в соответствии с тем, что вы измеряете. Это снижает точность и увеличивает нагрузку.

Токоизмерительные клещи

Для проверки небольших цепей отлично подойдет стандартный портативный или настольный мультиметр. Однако, если ток через ваши приборы достаточно высок, чтобы его можно было измерить с помощью мультиметра, лучше всего использовать токоизмерительные клещи.

Обнаружение магнитного поля вокруг одного провода позволяет токоизмерительным клещам выполнять правильные измерения. На самом деле, провода под напряжением также можно проверить с помощью токоизмерительных клещей. Токоизмерительные клещи отличаются от мультиметра тем, что между цепью и мультиметром нет прямой связи.

Применение мультиметров

Изображение предоставлено: Pixabay

Вот краткий обзор различных применений мультиметров.

Автомобильная инспекция: Автомобильный сервис — одно из основных применений мультиметров. С помощью мультиметра вы можете измерить заряд батареи, проверить ее крышку на наличие утечек, проверить генератор и проверить автомобильный гудок или любую другую электрическую цепь в вашей системе. Многие высококачественные устройства, такие как Power Probe IV, способны тестировать топливные форсунки, драйверы PCM/ECM и отслеживать сигналы. Это незаменимый гаджет для автомехаников.
Бытовое применение: Мультиметр должен быть в каждом доме. Это устройство упрощает проверку неисправных розеток, проверку непрерывности, проверку бытовой техники и проверку остальных цепей в доме. Несмотря на то, что ни один бренд не разрабатывает мультиметры специально для домашнего использования, подойдет любой мультиметр, способный измерять основные параметры.
Промышленное применение: Мультиметры могут использоваться во множестве промышленных приложений. Несколько инженерных задач требуют использования мультиметров, таких как измерение температуры приборов, проведение тестов непрерывности, оценка протекания тока или анализ цепей с помощью инфракрасного изображения. Некоторые современные мультиметры даже способны передавать данные в режиме реального времени по беспроводной сети.
Области применения в домашних условиях: Любители электронных проектов, занимающихся своими руками, также широко используют мультиметры. Мультиметр облегчает им проведение экспериментов дома. Базовые мультиметры больше всего подходят для применения в проектах «сделай сам», так как не требуется высококлассное тестирование. В результате они относительно дешевы по сравнению с другими приложениями. 9
Советы по безопасности при использовании мультиметра .
Держите мультиметр за изолированные рукоятки.
Избегайте источников измерения, которые находятся за пределами диапазона вашего измерителя.
При использовании мультиметра с ручным управлением тщательно отрегулируйте диапазон.
Всегда надевайте защитные перчатки.
Не используйте мультиметр, если перегорел предохранитель.
Проверьте рейтинг CAT вашего мультиметра.
Осмотрите мультиметр и его датчики физически.
Регулярно калибруйте измеритель.
Никогда не используйте мультиметр на открытых цепях.
Избегайте тестирования цепей во влажной среде.
Храните мультиметр в защитном футляре.

Внутренняя безопасность мультиметра: Мультиметры известных марок обычно включают предохранители, которые защищают их внутренние цепи, когда ток превышает их максимальную мощность. Эти предохранители перегорают при сильном скачке тока. Вместо покупки нового мультиметра вам нужно будет только заменить предохранитель.

Стоимость мультиметра

Стоимость мультиметра варьируется от 50 до тысяч долларов. Итак, перед покупкой мультиметра следует четко определить, каковы ваши потребности, и сделать для них правильный выбор.

Для базовых домашних испытаний или школьных экспериментов будет достаточно менее дорогого мультиметра. Напротив, если вам нужно протестировать высококачественные приборы HVAC или провести промышленные проверки, вам придется приобрести более дорогой мультиметр.

Даже в последнем случае покупка мультиметра не требует больших затрат, поскольку вы можете приобрести полностью усовершенствованный мультиметр менее чем за 1000 долларов.

Получите в свои руки мультиметр

Мультиметр является отличным инструментом для обнаружения электрических неисправностей и относительно безопасен в использовании. Через несколько дней вы сможете с ним ознакомиться. Однако будьте осторожны, чтобы не стать беспечным. Всегда рассматривайте возможность получения профессиональной консультации, где это необходимо.

Выполняя творческие и простые проекты «сделай сам», сделайте мультиметр своим лучшим другом.

Что такое мультиметр? — Утмел

Всем привет, я Роуз. Сегодня я познакомлю вас с мультиметром. Мультиметр — это инструмент, объединяющий ряд часто используемых электрических измерительных возможностей, и это один из наиболее часто используемых измерительных приборов для любителей электроники.

Мультиметр — это прибор, объединяющий в себе ряд часто используемых электрических измерительных возможностей, и это один из наиболее часто используемых измерительных приборов для энтузиастов электроники. Много multime ters в наши дни развиваются в направлении интеллекта. На рынке существует множество различных типов и функций мультиметра rs . Как выбрать мультиметр , который подходит именно вам? Как лучше всего использовать мультиметр ? Ниже вы найдете подробное введение в интересующую вас информацию о мультиметре .

Ⅰ. Что такое мультиметр?

Мультиметры, мультиметры, трехметры, мультиметры и другие названия мультиметров. В силовой электронике и других отраслях промышленности они являются важными измерительными инструментами. Основным назначением этих приборов является измерение напряжения, силы тока и сопротивления. Мультиметры классифицируются как стрелочные мультиметры s или цифровые мультиметры в зависимости от их метода отображения. Это многоцелевой многодиапазонный измерительный прибор. Мультиметры используются для измерения постоянного тока, постоянного напряжения, переменного тока, переменного напряжения, сопротивления и уровня звука, среди прочего. переменный ток, емкость, индуктивность и полупроводник характеристики все измеряются некоторыми.

Ⅱ. Из чего состоит мультиметр?

Измерительная головка, измерительная цепь и переключающий переключатель являются тремя основными компонентами мультиметра . Самым основным инструментом в области электронных испытаний является мультиметр . который также является наиболее широко используемым инструментом тестирования. Мультиметры также известны как мультиметры, трехметровые (ток, напряжение и сопротивление используются тремя различными способами), мультиплексные счетчики и мультиметры. Стрелочные и цифровые мультиметры — это два типа мультиметров. Есть даже один с осциллографом. Осциллограф 9Мультиметр 0030 — это измерительный инструмент с несколькими функциями и диапазонами. Мультиметры можно использовать для измерения постоянного тока, постоянного напряжения, переменного напряжения, сопротивления и уровня звука, среди прочего. Некоторые также могут определять переменный ток, емкость, индуктивность, температуру и некоторые полупроводниковые характеристики (диоды, триоды). Аналоговые счетчики были заменены цифровыми мультиметрами. Цифровые приборы обладают более высокой чувствительностью, точностью, четким дисплеем, устойчивой к перегрузкам, их легче носить с собой, они более удобны и просты в эксплуатации, чем аналоговые приборы.

Заголовок

Головка мультиметра представляет собой чувствительный амперметр. На циферблате головки измерителя отображаются различные символы, линии шкалы и значения. Этот электросчетчик представляет собой мультиметр, который может измерять ток, напряжение и сопротивление, как показано знаком A-V-. На циферблате напечатано несколько линий шкалы, при этом линия шкалы сопротивления помечена как «на правом конце, ноль на правом конце и 0 на левом конце. Распределение значений на шкале несбалансированное». «-» или «постоянный ток». «обозначает постоянный ток», или «AC» обозначает переменный ток и «обозначает линию шкалы, которую разделяют как переменный, так и постоянный ток. Значения шкалы, соответствующие различным настройкам передачи селекторного переключателя, показаны линиями цифр под шкалой. линия

На головке счетчика также имеется механическая ручка установки нуля для корректировки нулевого положения указателя на левом конце.

Переключатель

Селекторный переключатель мультиметра представляет собой многопозиционный поворотный переключатель. Используйте этот инструмент для выбора элементов измерения и диапазонов. «мА» обозначает постоянный ток, «В (-)» обозначает постоянное напряжение, «В ()» обозначает переменное напряжение и «обозначает сопротивление. Каждый элемент измерения разделен на многочисленные диапазоны, из которых можно выбирать.

Измерительный провод и гнездо для измерительного провода

Существует два типа измерительных проводов: красный и черный. Вставьте красный щуп в гнездо с маркировкой «+», а черные щупы в гнездо с маркировкой «-» при использовании.

Измерительная головка (стрелочный тип)

Магнитоэлектрический амперметр постоянного тока с высокой чувствительностью. Производительность измерительной головки, по сути, определяет главный показатель производительности мультиметра. Чувствительность измерительной головки связана со значением постоянного тока, протекающего через измерительную головку, когда стрелка полностью отклонена; чем меньше значение, тем выше чувствительность измерительной головки. При измерении напряжения чем выше внутреннее сопротивление, тем лучше результаты. На головке измерителя имеются четыре шкалы. Их обязанности таковы: Первый (сверху вниз) обозначается буквами R или, что обозначает значение сопротивления. Эта линия шкалы читается, когда переключатель установлен в Ом. Значения переменного, постоянного напряжения и постоянного тока указаны во второй строке символами и ВА. Эта шкала читается как строка, когда переключатель установлен на переменное напряжение, постоянное напряжение или постоянный ток, а диапазон установлен на любое другое значение, кроме 10 В переменного тока. В третью строку вписан символ 10В, указывающий на напряжение 10В переменного тока. Эта линия шкалы считывается, когда переключатель находится в диапазоне напряжения переменного или постоянного тока, а диапазон составляет 10 В переменного тока. Уровень звука указывается четвертой полосой, которая помечена как дБ.

Измерительная головка (цифровая)

Измерительная головка цифрового мультиметра обычно состоит из микросхемы аналого-цифрового преобразователя, периферийных компонентов и жидкокристаллического дисплея. Измерительная головка влияет на точность мультиметра. Число, преобразованное из аналого-цифрового чипа, — это то, что обычно называют мультиметром. Для мультиметров с тремя с половиной разрядами, четырьмя с половиной разрядами и так далее. ICL7106 (классическая микросхема с ручным управлением 3,5 ЖК-дисплея; последующие версии включают 7106A, 7106B, 7206, 7240 и т. д.), ICL7129(классический чип с ручным управлением на 4 с половиной ЖК-дисплея) и ICL7107 (классический чип с ручным управлением на 4 с половиной ЖК-дисплея) являются наиболее часто используемыми чипами (классический чип с ручным управлением с 3,5 светодиодами).

Измерительная цепь

Измерительная цепь представляет собой цепь, которая преобразует многочисленные измерения в небольшой постоянный ток, который можно измерить с помощью измерителя. Резисторы, полупроводниковые компоненты и батареи составляют устройство.

После серии обработок он может даже преобразовывать различные измерения (например, ток, напряжение, сопротивление и т. д.) и различные диапазоны в заданное количество малых токов постоянного тока (например, выпрямление, шунтирование, деление напряжения и т. д.). ) Измерение производится мультиметром.

Перекидной переключатель

Он предназначен для выбора из множества различных измерительных цепей в соответствии с потребностями измерения различных типов и диапазонов. В большинстве случаев переключатель переключения представляет собой круглую шкалу с обозначенными вокруг нее функциями и диапазонами.

Ⅲ. Какова роль мультиметра?

Напряжение, ток и сопротивление являются тремя основными испытательными компонентами.

Измерение емкости, индуктивности, частоты, коэффициента заполнения, температуры и транзистор увеличение для расширения пустой энергии.

Ⅳ. Какова классификация и принцип действия мультиметра?

Аналоговые и цифровые мультиметры — это два широко используемых типа мультиметров. Стрелочный мультиметр – это многофункциональное измерительное оборудование, в основе которого лежит измерительная головка, при этом измеренное значение считывается стрелкой измерительной головки. Измеряемое цифровым мультиметром значение отображается в цифровом виде на легко читаемом ЖК-экране, а некоторые модели также имеют опцию голосовой подсказки. Мультиметр — это тип измерителя, который включает в себя вольтметр, амперметр и омметр.

Принцип работы мультиметра

Принцип работы мультиметра состоит в том, что измерительная головка представляет собой чувствительный магнитоэлектрический амперметр постоянного тока (микроамперметр). При прохождении небольшого тока через измерительную головку будет отображаться текущая индикация. Однако, поскольку измерительная головка не может пропускать огромные токи, некоторые параллельные и последовательные резисторы должны быть подключены к измерительной головке для шунтирования или понижения тока, напряжения и сопротивления в цепи.

Ⅴ. Навыки покупки мультиметра

1. Цифры дисплея и точность мультиметра

Наиболее важными и важными показателями мультиметра являются цифры дисплея и точность. Как правило, чем больше цифр на дисплее мультиметра, тем выше точность, и наоборот.

2. Метод измерения мультиметра и частотная характеристика переменного тока

Метод измерения мультиметра в основном используется для измерения сигналов переменного тока. При изменении частоты сигнала переменного тока возникают различные частотные характеристики, влияющие на показания мультиметра. При использовании мультиметра для проверки сигналов переменного тока есть два варианта: измерение среднего значения и реального эффективного значения.

3. Функция и диапазон измерения

Производители создают разные функциональные диапазоны измерения для разных мультиметров. Обычные мультиметры могут измерять переменное и постоянное напряжение, ток, сопротивление и непрерывность цепи, среди прочего, однако некоторые мультиметры не имеют функции измерения тока для экономии денег.

4. Стабильность измерений и защита

Хорошо сделанные мультиметры особенно самозащитны. Например, если вы подключите неправильный подводящий провод, некоторые мультиметры автоматически подадут звуковой сигнал… При покупке мультиметр . не выбирайте самый дешевый вариант; вместо этого выберите что-то практичное и простое в использовании.

Ⅵ. Как пользоваться мультиметром?

1. Перед использованием мультиметра . ознакомьтесь с его возможностями и точно выберите положение шестерни, диапазон и гнездо измерительного пера в зависимости от объекта измерения.

2. Если объем измеренных данных неизвестен, сначала установите переключатель диапазона на максимальное значение, затем перемещайтесь от большого диапазона к меньшему, пока стрелка измерителя не укажет не менее 1/2 полной шкалы.

3. При измерении сопротивления коснитесь двухметровых ручек, чтобы указатель указывал на нулевое положение после выбора соответствующего механизма увеличения. Отрегулируйте ручку «Ноль», чтобы сбросить указатель на ноль, если он отклоняется от нулевого положения, чтобы обеспечить точные результаты измерения. Его следует проверить как можно скорее, если регулировка нуля невозможна или цифровой дисплей выдает аварийный сигнал о низком напряжении.

4. При измерении сопротивления цепи источник питания цепи должен быть отключен, измерения под напряжением не допускаются.

5. Обращайте внимание на безопасность личного и инструментального оборудования при использовании мультиметра для измерения. Чтобы обеспечить точное измерение и избежать таких опасностей, как поражение электрическим током и возгорание инструмента, не прикасайтесь руками к металлической части тестовой ручки во время теста. Вместо этого поверните позиционный переключатель электричеством.

Ⅶ. Техническое обслуживание и ремонт мультиметра

Техническое обслуживание мультиметра

1. Не подключайте прибор к источнику постоянного напряжения более 1000 вольт или к источнику переменного напряжения более 700 вольт.

2. Когда переключатель функций находится в положении и, не подключайте источник питания.

3. Если батарея не установлена или задняя крышка не закрыта, не используйте эти часы.

Ремонт мультиметра

1. Визуальный осмотр

Вы можете почувствовать повышение температуры батареи, резистора, транзистора и встроенного блока, если обнаружите отсоединение, распайку, короткое замыкание, поломку трубки предохранителя, сгоревшие компоненты, и так далее. Принципиальная схема может помочь вам выяснить, что вызывает необычное повышение температуры.

2. Метод измерения напряжения

Проверьте рабочее напряжение каждой важной точки, чтобы убедиться, что оно в норме, чтобы можно было быстро обнаружить неисправность. Например, измерение рабочего напряжения аналого-цифрового преобразователя и опорного напряжения.

3. Метод короткого замыкания

При проверке аналого-цифровых преобразователей обычно используется метод короткого замыкания. При ремонте слаботочного и микроэлектрического оборудования эта процедура часто используется.
