Характеристики кабелей. Силовые кабели ААБл: характеристики, конструкция и применение

Какие особенности имеет конструкция силового кабеля ААБл. Для каких напряжений он предназначен. Где применяются кабели ААБл. Каковы основные технические характеристики этих кабелей.

Конструкция и основные элементы кабеля ААБл

Силовой кабель марки ААБл имеет следующую конструкцию:

• Алюминиевые токопроводящие жилы секторной формы
• Бумажная пропитанная изоляция жил
• Алюминиевая оболочка
• Защитный покров из двух стальных лент
• Наружный покров из кабельной пряжи или стеклопряжи

Рассмотрим подробнее основные элементы кабеля ААБл:

Токопроводящие жилы

Жилы изготавливаются из алюминия и имеют секторную форму. Они могут быть однопроволочными или многопроволочными. Многопроволочные жилы обеспечивают большую гибкость кабеля.

Изоляция жил

В качестве изоляции используется специальная кабельная бумага, пропитанная изоляционным составом. Это обеспечивает высокие диэлектрические свойства.

Алюминиевая оболочка

Герметичная алюминиевая оболочка защищает изоляцию от проникновения влаги и механических повреждений.

Броня

Броня из двух стальных лент обеспечивает дополнительную механическую защиту кабеля при прокладке в земле.

Классы напряжения кабелей ААБл

Кабели марки ААБл выпускаются на следующие классы напряжения:

• До 1 кВ
• 6 кВ
• 10 кВ

Это позволяет использовать их как в низковольтных, так и в высоковольтных электрических сетях.

Основные технические характеристики

Рассмотрим ключевые технические параметры кабелей ААБл различных классов напряжения:

ААБл на 1 кВ:

• Номинальное напряжение: 1 кВ
• Диапазон рабочих температур: от -50°C до +50°C
• Длительно допустимая температура жил: +80°C
• Максимальная температура при коротком замыкании: +250°C

ААБл на 6 кВ:

• Номинальное напряжение: 6 кВ
• Диапазон рабочих температур: от -50°C до +50°C
• Длительно допустимая температура жил: +80°C
• Максимальная температура при коротком замыкании: +200°C

ААБл на 10 кВ:

• Номинальное напряжение: 10 кВ
• Диапазон рабочих температур: от -50°C до +50°C
• Длительно допустимая температура жил: +70°C
• Максимальная температура при коротком замыкании: +200°C

Области применения кабелей ААБл

Кабели марки ААБл предназначены для передачи и распределения электроэнергии в стационарных установках. Основные сферы их применения:

• Прокладка в земляных траншеях
• Прокладка в кабельных каналах
• Использование на открытом воздухе
• Энергоснабжение промышленных предприятий
• Питание городских электрических сетей

Бронированная конструкция делает кабели ААБл оптимальным выбором для прокладки в грунте в городских условиях.

Особенности монтажа кабелей ААБл

При прокладке кабелей ААБл следует учитывать следующие особенности:

• Минимально допустимый радиус изгиба — 25 наружных диаметров кабеля
• Прокладка без предварительного подогрева допускается при температуре не ниже 0°C
• При прокладке в земле кабель укладывают в песчаную подушку
• Сверху кабель защищают кирпичом или бетонными плитами
• Рекомендуется избегать применения соединительных муфт при подземной прокладке

Соблюдение этих правил обеспечит надежную и долговечную работу кабельной линии.

Преимущества кабелей ААБл

Кабели марки ААБл обладают рядом преимуществ:

• Высокая механическая прочность благодаря бронированию
• Защита от влаги и химически агрессивных сред
• Возможность прокладки в сложных условиях
• Длительный срок службы — до 30 лет
• Пожаробезопасность
• Устойчивость к перепадам температур

Эти качества делают кабели ААБл надежным решением для построения силовых линий.

Производители кабелей ААБл

Основными производителями кабелей марки ААБл являются:

• ОАО «Камкабель»
• ОАО «Рыбинсккабель»
• ООО «Сарансккабель»
• АО «Казэнергокабель»

Продукция этих заводов соответствует требованиям ГОСТ и отличается высоким качеством.

Как правильно выбрать кабель ААБл?

При выборе кабеля ААБл следует учитывать несколько факторов:

1. Требуемый класс напряжения (до 1 кВ, 6 кВ или 10 кВ)
2. Необходимое сечение токопроводящих жил
3. Количество жил (одно-, двух-, трех- или четырехжильные кабели)
4. Условия прокладки и эксплуатации
5. Требования к пожарной безопасности

Правильный выбор позволит обеспечить надежную работу электрической сети и избежать проблем при монтаже и эксплуатации.

Заключение

Кабели марки ААБл являются надежным решением для построения силовых линий в различных условиях. Их конструкция обеспечивает высокую механическую прочность и защиту от внешних воздействий. При правильном выборе и монтаже эти кабели способны надежно служить в течение длительного срока.

Характеристики кабеля ААБл — статья

Главная → Блог → Характеристики кабеля ААБл

30.05.2022

Силовой бронированный кабель марки ААБл хорошо зарекомендовал себя при эксплуатации в сетях питания и распределения электроэнергии стационарных электроустановок. Применяется на следующие виды классов напряжения: до 1кВ, на 6кВ и 10кВ. Ниже рассмотрим основные технические характеристики, расшифровку аббревиатуры, особенности проведения монтажных работ данной марки.

Интернет-магазин «Икс Кабель» реализует сертифицированную качественную кабельно-проводниковую продукцию. Широчайший ассортимент и низкие цены на товары для всех сфер энергетики, промышленности, сельского хозяйства и строительства. Предоставляем низкие цены при покупке как оптом, так и в розницу. Заказ будет доставлен в кратчайшие сроки в Москву и любой регион страны.

Конструкция и расшифровка маркировки

Конструкцию и расшифровку, рассматриваемого кабеля, разберем на примере ААБл напряжением 6 кВ.

Написание в аббревиатуре первой буквы А означает наличие основной токопроводящей жилы из алюминия. При срезе кабеля мы обнаружим токопроводник в форме сектора. Он может быть выполнен либо в виде одной проволоки, либо быть многопроволочным. Дополнительный индекс «ОЖ» в аббревиатуре маркировки свидетельствует, что жилы выполнены из одной проволоки, иначе — токопроводники многопроволочного исполнения.

Жилы обматываются в бумажную ленту, которая пропитана изоляционным композитом. Идентификация жил кабеля производится по цифровому или цветовому типу. Промежутки между фазной изоляции заполняются бумажными жгутами, и далее следует поясная изоляция. Слой поясной изоляции также пропитан изолирующим вязким составом.

Наличие токопроводящего экрана из специальной бумаги свидетельствует о конструкции высоковольтных типов кабельных линий, которые рассчитаны для работы в сетях 6-10кВ. Экран покрывает алюминиевая оболочка, о наличии которой свидетельствует вторая буква «А» в аббревиатуре. Поверх экрана битумная подушка, которая обмотана в ленту из ПВХ материала и специальной крепильной бумаги. Буква «л» в маркировке как раз свидетельствует о наличии в составе лент из пластиката. Слой подушки обеспечивает влагозащитные свойства и также служит основой для намотки поверх слоя из двух стальных лент. В своем большинстве ленты оцинкованные, но могут выполняться и из черного металла. Их толщина нормируется в пределах 0,3-0,8 мм. Поверх брони следует слой стекловолокна или кабельной пряжи, пропитанной битумным композитом и составом, предохраняющим от слипания витки кабеля в бухтах. Битумный композит служит для защиты кабеля от коррозии.

Технические характеристики

ААБл-1кВ:

1. Напряжение при номинальной частоте 50 Герц 1 кВ.
2. Нормальные условия эксплуатации при температуре от -50°С до +50°С.
3. Длительно-допустимая температура нагрева жил +80°С.
4. Температура жил в режиме перегрузки +105°С.
5. Максимальная при возникновении короткого замыкания +250°С.
6. Наименьший радиус изгиба при проведении монтажных работ — 25 наружных диаметров как для одножильного, так и для многожильного кабеля.
7. Разрешена прокладка кабеля без предварительного прогрева при температуре окружающей среды не ниже +0°С.
8. Срок службы 30 лет при выполнении требований производителя по транспортировке, хранению и монтажу.

ААБл-6кВ:

1. Напряжение при номинальной частоте 50 Герц 6 кВ.
2. Нормальные условия эксплуатации при температуре от -50°С до +50°С.
3. Длительно-допустимая температура нагрева жил +80°С.
4. Температура жил в режиме перегрузки +105°С.
5. Максимальная при возникновении короткого замыкания +200°С.
6. Наименьший радиус изгиба при проведении монтажных работ — 25 наружных диаметров как для одножильного, так и для многожильного кабеля.
7. Разрешена прокладка кабеля без предварительного прогрева при температуре окружающей среды не ниже +0°С.
8. Срок службы 30 лет при выполнении требований производителя по транспортировке, хранению и монтажу.

ААБл-10кВ:

1. Напряжение при номинальной частоте 50 Герц 10 кВ.
2. Нормальные условия эксплуатации при температуре от -50°С до +50°С.
3. Длительно-допустимая температура нагрева жил +70°С.
4. Температура жил в режиме перегрузки +90°С.
5. Максимальная при возникновении короткого замыкания +200°С.
6. Наименьший радиус изгиба при проведении монтажных работ — 25 наружных диаметров как для одножильного, так и для многожильного кабеля.
7. Разрешена прокладка кабеля без предварительного прогрева при температуре окружающей среды не ниже +0°С.
8. Срок службы 30 лет при выполнении требований производителя по транспортировке, хранению и монтажу.

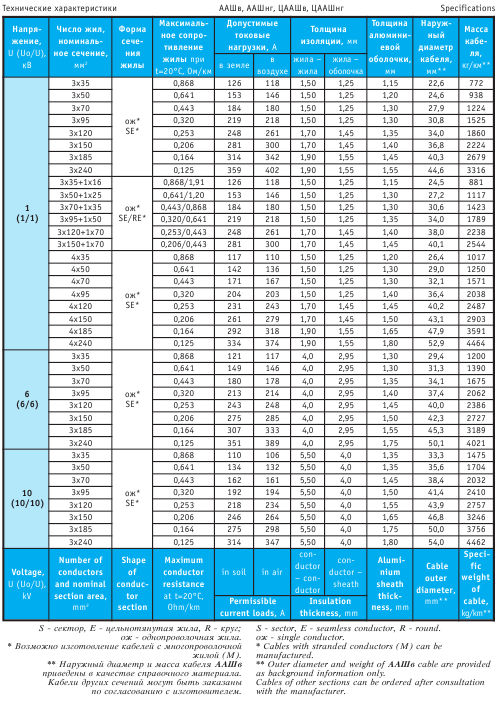

Расчетная масса, диаметр и строительная длина приведены в таблице:

Рассматриваемый кабель марки ААБл укладывается в земляные траншеи. Ввиду такого способа прокладки кабельных линий получается избежать механических повреждений изоляционного материала кабеля при эксплуатации, а также исключается необходимость в возведении дополнительных конструкций, поддерживающих линии, например, кабельные лотки и эстакады. Кабель удобен в монтаже при обеспечении питанием энергетических объектов в черте городских линий, кварталов жилого фонда.

Монтажные работы по прокладке кабельных линии ААБл должны быть согласованы с проектными решениями, в которых определена трасса питающей линии, а также указаны характеристики траншеи (профиль, глубина), куда укладывается кабель. Проектом учитываются многие детали и технические параметры: необходимый диаметр проводника, класс напряжения, характер состава грунтов и т.п. Строительными нормами регламентируется осуществлять укладку данного кабеля в подушку из песка. Затем укладывают защитный слой из плит или кирпича. При монтаже кабеля в земле, стоит избегать муфтовых соединений, вопрос особенно актуален на класс напряжения свыше 1кВ. На практике муфтовые соединения находящиеся под землей являются слабым местом линий.

Производители

На самом деле не так много заводов производителей, которые занимаются выпуском этого вида кабельных изделий:

ОАО «Камкабель»,

ОАО «Рыбинсккабель»,

ООО «Сарансккабель»,

АО «Казэнергокабель».

Все они осуществляют выпуск продукции по ГОСТам установленного образца и следуют примерно одной технологии производства. Стандартами регламентируются основные технические характеристики кабеля ААБл (допустимый ток, диаметр, вес погонного метра, сечение).
