Мультиметр для радиолюбителя: как выбрать подходящий прибор

Какой мультиметр лучше выбрать начинающему радиолюбителю. Какие функции должны быть в хорошем мультиметре. На что обратить внимание при выборе мультиметра. Какие бывают виды мультиметров.

Основные виды мультиметров и их особенности

Мультиметр — это универсальный измерительный прибор, который объединяет в себе функции вольтметра, амперметра и омметра. По способу отображения показаний мультиметры делятся на два основных вида:

• Аналоговые — показания отображаются с помощью стрелочного индикатора
• Цифровые — результаты измерений выводятся на цифровой дисплей

Рассмотрим подробнее особенности каждого вида:

Аналоговые мультиметры

Преимущества:

• Наглядность отображения динамики изменения параметров
• Возможность работы без элементов питания
• Низкая стоимость

Недостатки:

• Меньшая точность измерений
• Сложность считывания показаний
• Отсутствие дополнительных функций

Цифровые мультиметры

Преимущества:

• Высокая точность измерений
• Удобство считывания показаний
• Наличие дополнительных функций (измерение емкости, частоты и др.)
• Возможность сохранения результатов измерений

Недостатки:

• Необходимость периодической замены элементов питания
• Более высокая стоимость по сравнению с аналоговыми

Для начинающих радиолюбителей оптимальным выбором будет недорогой цифровой мультиметр, обладающий базовым набором функций.

Ключевые параметры при выборе мультиметра

При выборе мультиметра для радиолюбителя следует обратить внимание на следующие важные характеристики:

Набор измеряемых величин

Минимальный набор функций мультиметра должен включать измерение:

• Постоянного и переменного напряжения
• Постоянного тока
• Сопротивления

Дополнительно могут быть полезны функции измерения:

• Емкости конденсаторов
• Частоты сигнала
• Температуры

Диапазоны измерений

Для большинства радиолюбительских задач достаточно следующих диапазонов:

• Напряжение: до 600 В
• Ток: до 10 А
• Сопротивление: до 20 МОм

Точность измерений

Для базовых моделей приемлемая погрешность составляет:

• Для напряжения и тока: ±(0.5-1.0)%
• Для сопротивления: ±(0.8-1.5)%

Дополнительные функции

Полезными могут быть такие функции как:

• Прозвонка цепей
• Проверка диодов
• Фиксация показаний (HOLD)
• Подсветка дисплея

Популярные модели мультиметров для начинающих

Для начинающих радиолюбителей можно рекомендовать следующие недорогие, но функциональные модели мультиметров:

Mastech MS8233C

Основные характеристики:

• Измерение напряжения, тока, сопротивления, емкости, частоты
• Прозвонка цепей и проверка диодов
• Диапазон измерения напряжения: до 600 В
• Диапазон измерения тока: до 10 А
• Точность измерения напряжения: ±(0.5% + 3D)
• Подсветка дисплея
• Функция HOLD

UNI-T UT33C

Ключевые особенности:

• Компактные размеры
• Измерение напряжения, тока, сопротивления
• Прозвонка цепей и тест диодов
• Диапазон измерения напряжения: до 500 В
• Диапазон измерения тока: до 10 А
• Точность измерения напряжения: ±(0.5% + 2D)
• Удержание показаний (HOLD)

Правила безопасной работы с мультиметром

При работе с мультиметром важно соблюдать следующие правила безопасности:

1. Перед началом измерений убедитесь, что прибор и измерительные провода не имеют повреждений.
2. Правильно выбирайте режим измерений и диапазон. Начинайте с максимального диапазона.
3. При измерении напряжения более 30 В переменного или 60 В постоянного тока соблюдайте особую осторожность.
4. Не превышайте максимально допустимые значения входных величин, указанные на приборе.
5. При измерении тока отключайте питание исследуемой цепи перед подключением мультиметра.
6. Не измеряйте сопротивление, емкость или проводимость в цепях под напряжением.
7. При работе с высоким напряжением по возможности используйте только одну руку.

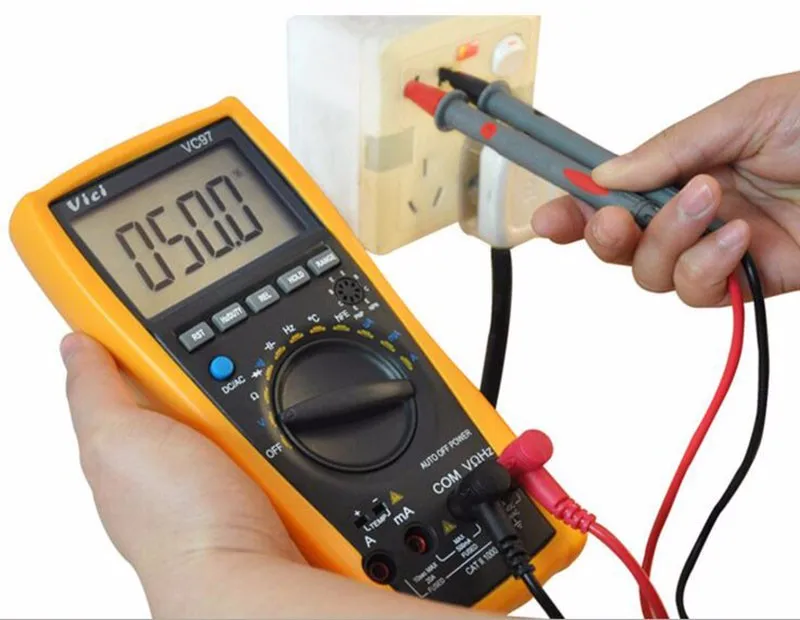

Как правильно проводить измерения мультиметром

Для получения корректных результатов измерений необходимо соблюдать следующую последовательность действий:

1. Определите, какую величину нужно измерить (напряжение, ток, сопротивление и т.д.).
2. Установите поворотный переключатель мультиметра в соответствующее положение.
3. Выберите подходящий диапазон измерений. Если не уверены — начните с максимального.
4. Подключите измерительные щупы к соответствующим гнездам прибора.
5. Подсоедините щупы к измеряемой цепи, соблюдая полярность.
6. Считайте показания с дисплея. При необходимости уменьшите диапазон для повышения точности.
7. После завершения измерений отключите щупы от исследуемой цепи.

Типичные ошибки начинающих при работе с мультиметром

Новички часто допускают следующие ошибки при использовании мультиметра:

• Неправильный выбор режима измерений (например, измерение напряжения в режиме измерения тока)
• Выбор слишком малого диапазона измерений, что может привести к повреждению прибора
• Измерение сопротивления в цепи под напряжением
• Подключение щупов к неверным гнездам мультиметра
• Неправильное считывание показаний (ошибка в единицах измерения или десятичном множителе)
• Пренебрежение правилами техники безопасности при работе с высоким напряжением

Как ухаживать за мультиметром

Для продления срока службы мультиметра рекомендуется:

• Хранить прибор в сухом месте, защищенном от пыли и влаги
• Избегать механических ударов и падений
• Регулярно очищать корпус и дисплей мягкой тканью
• Своевременно заменять батарею питания
• Периодически проверять целостность измерительных проводов
• Не превышать допустимые пределы измеряемых величин
• Калибровать прибор в соответствии с рекомендациями производителя

Заключение: какой мультиметр выбрать начинающему радиолюбителю

Для начинающего радиолюбителя оптимальным выбором будет недорогой цифровой мультиметр с базовым набором функций. Важно обратить внимание на следующие характеристики:

• Измерение напряжения, тока и сопротивления
• Диапазон измерения напряжения до 600 В
• Диапазон измерения тока до 10 А
• Точность измерений не хуже 1%
• Наличие функции прозвонки цепей
• Удобный дисплей с подсветкой

Рекомендуемые модели: Mastech MS8233C, UNI-T UT33C, ANENG AN8002.

При выборе конкретной модели стоит ориентироваться на свои потребности и бюджет. Помните, что даже недорогой мультиметр при правильном использовании может стать незаменимым помощником в радиолюбительской практике.

Рейтинг цифровых мультиметров, выбираем лучший по качеству

Содержание

Лучшие недорогие мультиметры для домашнего использования

• 3 — Bort BMM-800
• 2 — Elitech ММ 100
• 1 — РЕСАНТА Dt 838

Лучшие мультиметры среднего класса для радиолюбителей

• 5 — Bort BMM-1000N
• 4 — КВТ MY64M
• 3 — IEK Professional MY64
• 2 — Mastech MY68
• 1 — UNI-T UT61B

Лучшие мультиметры для профессионалов

• 3 — CEM DT-61
• 2 — APPA 103
• 1 — Fluke 17b+

Мультиметр нужен для измерения электрических величин, по способу отображения различают аналоговые и цифровые приборы:

• Аналоговые — значение указывает отклоняющаяся стрелка на шкале гальванометра;
• Цифровые — амплитуду сигнала показывает сегментный индикатор;

Сегодня чаще используются недорогие и точные цифровые приборы с дополнительными функциями. По набору измеряемых величин устройства делятся на:

• авометры — меряют базовые параметры электротехники — ток, напряжение и сопротивление;
• универсальные мультиметры — дополнительно измеряют емкость конденсаторов, частоту, иногда температуру;
• мобильные лаборатории — сохраняют в памяти значения, связываются с компьютером, оценивают влажность, шум, освещенность и другие параметры среды.

По точности приборы делятся на:

• индикаторные — 2,5 цифровых разряда измеряют с точностью до 10%;
• лабораторные — 3,5 разряда оценивают величины с точностью до 1,0%;
• прецизионные — 4,5 и более разрядов отображают значения с точностью до 0,01%

Каждый мастер должен иметь в хозяйстве цифровой мультиметр. Какой лучше выбрать — читайте далее.

Лучшие недорогие мультиметры для домашнего использования

Домашние мастера редко выполняют сложные измерения, поэтому для качественной оценки напряжения в розетке (есть или нет), годности пальчиковой батарейки, проверки отказавшего удлинителя достаточного простого мультиметра.

Компактные приборы стоят недорого, отображают цифры на ЖК-индикаторе без подсветки с точностью 1-2% (3,5 разряда), пределы измерений и величины выбираются вручную механическим переключателем. Типовой набор — постоянный ток, постоянное и переменное напряжение, сопротивление.

Полезная функция — прозвонка проводов на слух — если цепь замкнута, мультиметр издает звуковой сигнал — не надо отвлекаться на экран.

Недостатки дешевых устройств — плохие щупы с тонкими проводами и некачественной пайкой  вносят потери в сигнал, нет автоматического отключения.

Далее — рейтинг бюджетных мультиметров.

3Bort BMM-800

Точность

7

Стоимость

10

Функционал

7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Дешевле не бывает
• Приемлемая точность
• Есть режим прозвонки цепей

Минусы

• Не измеряет переменный ток
• Штатные щупы болтаются в гнездах
• Медленная задумчивая прозвонка

Прибор помещен в небольшой сине-зеленый корпус (14×10 см) с вырезами под руку и оранжевым коммутатором.

Измеряет сопротивление, постоянное напряжение и ток, а также переменное напряжение. Погрешность оценки достаточна для дома и составляет не более 2% + 3 единицы отсчета.

В режиме прозвонки устройство определяет качество диодов и целостность контактов — пищит, если соединение есть. Силы тока на щупах достаточно для поджига светодиода.

Измерения отображает ЖК-экран без подсветки, кнопка HOLD фиксирует показания. Откидная подставка позволяет установить корпус под наклоном. Питается прибор от батарейки «Крона» (есть в комплекте).

2Elitech ММ 100

Точность

8

Стоимость

9

Функционал

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Яркий корпус
• Встроенный предохранитель
• Компактные размеры

Минусы

• Короткие хлипкие провода
• Измерение сопротивления занимает до 5 сек
• Тихая пищалка

Ярко-красный мультиметр будет хорошо заметен в багажнике или сумке с инструментами. Плоский корпус размерами 13x7x3 см помещается в руке, но выемок для удобного хвата нет, равно как и лампочки за ЖК-индикатором.

Измерения ограничены переменным и постоянным напряжением, постоянным током и сопротивлением. Погрешность составляет 1%, что неплохо для домашних работ.

Также прозваниваются диоды и провода, измеряется усиление транзисторов. Бонус — встроенный генератор меандра.

Диапазоны выбираются вручную, автоматического отключения нет. Корпус завинчен на саморезы, для смены «Кроны» 9 В придется открывать.

1РЕСАНТА Dt 838

Точность

9

Стоимость

8

Функционал

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.7Оценка

Плюсы

• доступная цена
• батарейка поставлена
• дополнительная функция градусника

Минусы

• плохая пайка щупов
• термопара не откалибрована
• нет фиксации показаний (Hold)

Прибор собран в черном прямоугольном корпусе размерами 13×7 см, выделяется лишь голубая колодка для проверки транзисторов. Пределы и величины переключаются вручную между постоянным и переменным током, напряжением и сопротивлением. Погрешность — низкая, порядка 0,5%, достойный кандидат на звание лучший недорогой мультиметр для домашнего использования.

Дополнительно имеется возможность прозванивать контакты (со звуковым сигналом), также в комплект входит термопара — удобно измерять температуру жала паяльника. К сожалению, ЖК-экран не светится. Батарейка 9 В упрятана внутрь, для замены корпус надо развинчивать (вероятно, так сделано для соответствия стандарту IP21).

Лучшие мультиметры среднего класса для радиолюбителей

В 2019 году сборка электрических схем не является прерогативой увлеченных одиночек — «Ардуино» и Raspberry Pi снизили порог входа в электронику, поэтому все больше самодельщиков задаются вопросом, какой мультиметр лучше выбрать для радиолюбителей.

Приборы среднего класса ставятся на стол на подставку и отображают значения крупными цифрами, правда, подсветка в этом классе есть не у всех моделей. Зато добавлены функции проверки радиодеталей — емкость конденсаторов, односторонняя проводимость диодов и усиление транзисторов.

Опытные автомобилисты знают, какой мультиметр лучше выбрать для автомобиля.

Для работы в гараже лучше купить прибор с защитным кожухом, его можно подвешивать на крючок. Для проверки ламп или прозвонки печатной платы фонарей полезна функция звукового сигнала при наличии контакта.

5Bort BMM-1000N

Точность

8

Стоимость

9

Функционал

7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Хорошая точность измерений
• Отдельная кнопка включения
• Защитный чехол в комплекте

Минусы

• Потери тока в комплектных щупах
• Пахнет дешевым пластиком
• Корпус скользит по столу

Удлиненный корпус синего цвета (20 см) удобно ставить на откидную подставку, в комплекте идет силиконовый чехол-бампер. ЖК-экран без подсветки, поверхность слегка приподнята для удобства, цифры — крупные.

Переключатель режимов — оранжевый, отдельно вынесена кнопка ВКЛ/ВЫКЛ такого же цвета — не надо трещать по кругу, чтобы выключить мультиметр.

Тестер измеряет все, что нужно мастеру: ток и напряжение (постоянный и переменный), сопротивление резисторов, емкость конденсаторов, прозванивает транзисторы, диоды и проводку. Точность неплохая — 0,5%. Питание — от батарейки 9 В (под крышкой на винтике).

4КВТ MY64M

Точность

9

Стоимость

8

Функционал

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Двойная подсветка с автоотключением
• Распространенные батареи питания
• Хорошая эргономика прибора

Минусы

• Тяжелый корпус для работы на весу (423 г)
• Двойная подсветка сажает батарею
• Ручной подбор пределов измерения

Черный пластиковый корпус 19×9 см помещен в оранжевый силикон, для установки под наклоном есть откидная пластина. Питается мультиметр от 4 батареек AA — помещены в отсек, закрываемый на саморез.

Помимо всех известных напряжений и токов прибор измеряет частоту сигнала, а также оснащен бесконтактным датчиком — искать скрытую проводку. Из радиодеталей проверяет диоды, транзисторы, конденсаторы и прозванивает проводники. Есть кнопка HOLD для фиксации показаний. Точность неплохая 0,5-1%.

Дисплей с крупными цифрами ярко подсвечен, одновременно включается фонарь на задней стенке — удобно для работы в темном щите.

3IEK Professional MY64

Точность

8

Стоимость

9

Функционал

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.7Оценка

Плюсы

• Включение отдельной кнопкой
• Автоматическое отключение
• Дополнительно есть оценка температуры

Минусы

• Средняя точность измерений
• Нет подсветки экрана
• Разборка корпуса для замены батареи

Продолжает ТОП цифровых мультиметров прибор IEK MY64. Серый корпус (19×9 см) вставлен в желтый пластик. На этом защитном слое сделана откидная подставка, зажимы для щупов и подвес на стену. Питается прибор от элемента 9 В типа «Крона» — для замены надо открывать корпус. Прибор включается отдельной кнопкой и засыпает при неактивности — батарея проработает дольше.

Пределы измерений выбираются вручную, среди доступных величин — ток и напряжение,  сопротивление, емкость и частота сигнала. Для оценки температуры в комплект входит термопара.

Погрешность измерений средняя, около 1%, результаты отображаются на ЖК-дисплее с большими цифрами, подсветки нет.

2Mastech MY68

Точность

8

Стоимость

8

Функционал

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

• Крупные цифры на экране
• Режим энергосбережения
• Автоматический выбор диапазона

Минусы

• Экран не светится
• Редкая батарейка Крона
• Не работает на холоде

Плоский серый корпус (19×9 см) сглажен по краям, для защиты в комплекте есть бампер с откидной подставкой. Включается мультиметр основным коммутатором, чтобы меньше щелкать, положение OFF сделано слева и справа. Энергию прибору дает батарея 9 В «Крона», для экономии через 30 мин электросхема переходит в режим сна. ЖК-дисплей не светится.

По-умолчанию мультиметр автоматически определяет пределы измерений, достаточно выбрать нужную величину: переменное или постоянное напряжение или ток, сопротивление или емкость, при этом возможна и ручная установка размерности. Точность средняя — 1,5%.

1UNI-T UT61B

Точность

10

Стоимость

7

Функционал

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.7Оценка

Плюсы

• Отличный индикатор с подсветкой
• Подбор пределов измерений
• Высокая точность отсчетов

Минусы

• Повышенная цена
• Свет отключается через 15 сек
• Комплектная термопара измеряет до 230 градусов

Красный корпус (18×8 см) с серой панелью хорошо смотрится на рабочем столе, откидная рамка удерживает прибор под наклоном, ЖК-экран с большими цифрами сияет голубым светом.

Выбор пределов — автоматический, величины — все, какие могут понадобиться: ток, напряжение, сопротивление, емкость, частота, температура. Есть фиксация показаний, а также минимальных и максимальных значений.

Диоды и транзисторы втыкаются в переходник, чтобы не держать руками щупы. Измерения могут быть переданы в компьютер через RS-232 с оптической развязкой. Погрешность — на уровне профессиональных приборов — 0,5%.

Лучшие мультиметры для профессионалов

Самый лучший мультиметр для профессионалов будет избыточен по функциям для дома, так как к промышленным устройствам предъявляются особые требования.

Прежде всего, нужно высокое качество и надежность — прибор работает целыми днями. Для разъездной работы важна защита корпуса от ударов и непогоды, не лишне обратить внимание на батареи — должны быть легко заменяемы.

Для измерений и настройки аппаратуры важна погрешность не хуже 0,5% — соответствующие мультиметры включены в Госреестр средств измерения.

Функции выбираются по задачам — специалист по охране труда предпочтет тестер CEM DT-61 с датчиками света и влажности, строителю важен поиск скрытой проводки, электромонтажнику — подключение токовых клещей.

3CEM DT-61

Точность

Стоимость

Функционал

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

0.0Оценка

Плюсы

• Легкий защищенный корпус
• Много измеряемых величин
• Подсветка экрана

Минусы

• Высокая цена
• Ограничены пределы измерения емкости
• Непопулярная батарейка «Крона»

Промышленный измеритель «6 в 1» оценивает не только электрику — привычные токи, напряжения, сопротивления, емкости, но и состояние окружающей среды — шум, освещенность, влажность, температуру воздуха или поверхности (через контактный датчик). Дополнение — поиск скрытой проводки.

Компактный корпус (12×6 см) заключен в резиновую оболочку — не пострадает от ударов, измерения показывает крупный ЖК-экран с приятным голубоватым светом, погрешность отсчетов не превышает 0,5%.

Пределы выбираются автоматически, есть удержание результата (hold). Питание обеспечивает «Крона» на 9 В.

2APPA 103

Точность

10

Стоимость

7

Функционал

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Профессиональная точность
• Батарейки в каждом киоске
• Подсветка экрана работает сколько нужно

Минусы

• Нет фиксации показаний (hold)
• Большие габариты и вес (620 г)
• Высокая цена

Крупный корпус прибора (20×10 см) окрашен светло-серым и помещен в кожух такого же цвета. На оболочке имеется подставка, крепления для щупов и отверстие подвеса. Контрастный ЖК-экран виден на свету и подсвечен в темноте.

Питание дает пара элементов ААА, автоматическое отключение — через 30 минут, также может быть блокировано.

Мультиметр включен в Госреестр средств измерения и обладает высокой точностью, например, по напряжению — 0,25% . Также измеряет ток, проводимость, сопротивление, емкость и частоту сигнала. Через оптический интерфейс RS232 данные загружаются на компьютер.

1Fluke 17b+

Точность

9

Стоимость

8

Функционал

9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.7Оценка

Плюсы

• Точный прибор известной фирмы
• Отличная эргономика
• Подсветка экрана

Минусы

• Цена промышленного прибора
• Тяжелый корпус

Серый корпус мультиметра (18×9 см) помещен в желтую защиту, на которой имеются зажимы для щупов, подвес на стену и откидная подставка. Питание обеспечивают популярные батарейки AA (2 штуки), ЖК-экран подсвечивается, есть режим сна.

Прибор измеряет силу переменного и постоянного тока, проверяет диоды, сопротивление, емкость, замеряет частоту и скважность импульсов, температуру поверхности с помощью термопары.

Переключателем выбирается величина, пределы будут выбраны автоматически, есть фиксация значений (hold). Измеритель включен в Госреестр — погрешность не хуже 0,5%.

Выбираем мультиметр по потребностям и способностям

Прежде чем отправляться в магазин, чтобы купить хороший цифровой мультиметр, рекомендуется определиться с задачами по измерению величин.

Не стоит тратить много денег, если прибор будет использоваться от случая к случаю — прозвонить сетевой шнур или проверить напряжение в электрощите. Для домашних нужд подойдут базовые недорогие авометры с ручным переключением и небольшой точностью.

Радиолюбители используют мультиметр чаще — измерить потребление тока, проверить сопротивление резистора, определить, не высох ли электролит в конденсаторе. Для схемотехников лучше брать приборы среднего класса точности с дополнительными функциями измерения емкости и частоты.

Для профессионального применения следует выбрать цифровой мультиметр с учетом рейтинга цена / качество, причем качество важнее всего. Высокоточные инструменты сертифицированы Госреестром, функции определяются профилем специалиста — монтажника, строителя или аудитора.

Выбор мультиметра | Каталог самоделок

Каждый радиолюбитель обязательно должен быть вооружен цифровым мультиметром. Этим устройством измеряют напряжение, силу тока и сопротивление.

У современных мультиметров помимо вышеуказанных присутствуют и иные дополнительные функции. Мультиметр в некоторой степени заменяет электронщику зрение в области электроники. То, что может в конкретный момент происходить в электронных схемах, человеку не дано увидеть. Радиолюбитель в данной ситуации оценивает происходящее, анализируя косвенные параметры: силу тока, напряжение, сопротивление и другие параметры. Для подобных замеров и существуют мультиметры.

Если Вы начинающий радиоэлектронщик, то и у Вас такого прибора нет, то приобретите его. Каждый мультиметр имеет некоторые характеристики. Но какие должны они быть, чтобы мультиметром мог работать начинающий радиолюбитель. Посмотрите на фотографии.

Мультиметр MAS 83X		Мультиметр DT – 83X

Данный мультиметр, входящий в серию MAS 83Х, достаточно популярен среди радиолюбителей.

У мультиметров серии MAS 83Х между собой мало различий, кроме отличий между дополнительными функциями различных моделей.

Например, модель MAS 838 способна проводить измерения температуры (если подключить выносную термопару). А модель MAS 830L не обладает таким «умением». Но MAS 830L обладает дополнительным пределом измерений постоянного микротока (200 µA) и подсветкой экрана. Подсвечивается он на период в пять секунд, когда нажата клавиша Back light.

Таким образом, независимо от количества выпускаемых мультиметров, которые различаются как внешне, так и своими функциями, тем не менее, у них у всех есть примерно одинаковый набор функций.

Выбор мультиметра для начинающих

В первую очередь, надо учитывать свое финансовое положение. Не надо приобретать дорогостоящий мультиметр с высокой точностью, тем более, когда высокоточность, скорее всего, вам не понадобится. Значит, лучше купить измерительное устройство подешевле. Например, входящий в серию MAS 83X или в DT – 83X.

Каждый мультиметр обладает рядом функций, которые необходимы радиоэлектронщику практически все время.

1. Мерить постоянное и переменное напряжение. Сектор переключателя, который предназначен измерять постоянное напряжение отмечается символом «V –».

Сектор для режима измерения переменного напряжения обозначен – «V~».

Промышленность выпускает приборы, которые способны автоматически выбирать пределы измерений, то есть с максимальное измеряемое значение напряжения (силы тока). В недорогих измерительных приборах пределы задаются вручную. К таковым относятся мультиметры, относящиеся к сериям MAS 83X и DT-83X.

Если посмотреть на фотографию, то мультиметр MAS 830L обладает пятью пределами измерений, когда измеряются постоянные напряжения, а именно: 200mV, 2V, 20V, 200V, 600V.

Следовательно, замеряя, напряжение на двенадцативольтных клеммах в автомобильном аккумуляторе, требуется установить предел, равный 20 В, то есть установить переключатель на отметку «20V». Результат получится точнее. Конечно, 12 В допустимо замерить при предельном значении в двести вольт (то есть на отметке «200V»). Тогда полученный результат окажется менее точным, нежели при 20V. Так тоже разрешается делать, но в тех ситуациях, когда требуется выяснить наличие напряжения.

Проводя измерения, выбрав предел 2V, но при замеряемом напряжении превышающем два вольта, прибор не отобразит никаких значений, только появится мигнувшая единица, говорящая о неправильном выборе предела.

2. Измерять силу постоянного тока. Сектор переключателя для данной операции обозначен символом «А-».

Измеряя силу тока, близкую к десяти амперам, необходимо переключать клемму красного цвета в разъем с надписью «10ADC».

 На корпусе изображен значок-предупреждение, а также обозначение «10A MAX UNFUSED». Эта подпись говорит о том, что данный предел измерения не обладает защитой, в качестве которой выступает плавкий предохранитель.

Еще не помешает информация: DC – обозначает постоянный ток и напряжение, а AC – переменные. Далее будет понятно что означает «10ADC».

3. Измерять сопротивление. Для замеров сопротивления сектор имеет подковообразный символ, то есть «?» (греческая прописная буква омега).

 Помимо возможности измерять сопротивление в значительной части мультиметров присутствует возможность осуществлять «прозвонку».

Если общее сопротивление электроцепи, с которой в данный момент идет работа, не превышает полутора кОм (1500 Ом), то подается звуковой сигнал. Такой функцией не следует пренебрегать. Она очень полезна, когда проверяется целостность провода или печатного проводника. Еще она важна при установке различного рода сигнализации (как пожарной, так и охранной), когда проверяются шлейфы сигнализаций. Но чаще всего она важна при ремонте елочной гирлянды.

Когда какая конкретная функция прибора будет востребована, зависит от сфер деятельности, где используется конкретный мультиметр.

Среди новичков чаще всего требуются следующие функции:

• Замеры постоянного напряжения: обычно до 20 вольт, пореже – до 200 вольт. Обычно это напряжения элемента питания, аккумулятора, зарядного устройства, блока питания.
• Замеры переменного напряжения: обычно до 600 вольт, зачастую в районе 220 вольт, то есть электросети.
• Замеры сопротивлений с «прозвонкой», иногда измеряют и мегаомные номиналы и доли Ома.

Некоторые мультиметры подороже имеют возможность мерить массу других такие параметров: емкость, индуктивность, частоту и др. А кроме того, может выключаться автоматически (когда какое-то время им не пользуются), фиксировать показания (Hold). Еще он обладает большим дисплеем с подсветкой, при этом диапазон измерений основных величин несколько расширен. К примеру, это может быть прибор Victor VC9805A+.

Итог

Выбирая мультиметр, надо учитывать в какой сфере он будет применяться. Не нужно покупать устройство, где будут те функции, которые вам не нужны – вы только переплатите. Когда вы предполагаете, что для работы понадобятся подсвечиваемый дисплей, возможность «прозвонки» и измерения температур в разных точках, тогда ищите прибор, у которого есть все эти функции.

Еще не надо зацикливаться на классе точности мультиметра, зачастую недорогой прибор будет обладать точностью, которая будет для вас достаточна.

Работая с мультиметром, необходимо соблюдать как правила техники безопасности, так и правила эксплуатации прибора, чтобы тот не вышел из строя раньше времени.

• Цифровой и аналоговый мультиметры. Проведение замеров.

---



Мультиметры | Радиооборудование DXE HAM

Результаты 1–19 из 19

97″> $54,97

Ориентировочная дата отгрузки в США: 15 декабря 2022 г. Расчетная дата международной отправки: Сегодня

$34,99

Ориентировочная дата отгрузки в США: 28 декабря 2022 г. Расчетная дата международной отправки: 10 декабря 2022 г.

42,98 доллара США

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

$99,97

Ориентировочная дата отгрузки в США: 16 декабря 2022 г. Расчетная дата международной отправки: 19 декабря 2022 г.

$51,99

Ориентировочная дата отгрузки в США: Вторник, 29 ноября/2022 Расчетная дата международной отправки: Сегодня

$33,99

Расчетная дата отгрузки в США: 9 декабря 2022 г. Расчетная дата международной отправки: Сегодня

99″> $31,99

Ориентировочная дата отгрузки в США: 28 декабря 2022 г. Расчетная дата международной отправки: Сегодня

$18,99

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

99″> $88,99

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: 29 нояб. 2022 г. если заказать сегодня

$45,38

Ориентировочная дата отгрузки в США: 12 декабря 2022 г. Расчетная дата международной отправки: Сегодня

49″> $15,49

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

$34,99

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

99″> $31,99

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

46,99 долларов США

Ориентировочная дата отгрузки в США: Понедельник 28.11.2022 Расчетная дата международной отправки: Сегодня

99″> 118,99 долларов США

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: 29 нояб. 2022 г. если заказать сегодня

$33,99

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: 29 нояб. 2022 г. если заказать сегодня

$69,99

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: 29 нояб. 2022 г. если заказать сегодня

$80,99

Ориентировочная дата отгрузки в США: 30 января 2023 г. Расчетная дата международной отправки: 31 января 2023 г. если заказать сегодня

1101,99 долларов США

Ориентировочная дата отгрузки в США: 30 января 2023 г. Расчетная дата международной отправки: 31 января 2023 г. если заказать сегодня

Цифровые мультиметры — Скрытая разница — W3GMS REPEATER в Паркесбурге, Пенсильвания

В этой серии из нескольких частей мы обсудим, какие инструменты и приспособления, по нашему мнению, необходимы для набора инструментов радиолюбителя. Со своей стороны, я был лицензированным радиолюбителем и инженером-электриком в течение достаточного количества десятилетий, чтобы увидеть свою долю превосходных, приличных и действительно уродливых инструментов и оборудования. Одним из основных предметов, необходимых каждому радиолюбителю, является мультиметр .

В этой статье будут обсуждаться цифровые мультиметры (DMM). Все цифровые мультиметры измеряют напряжение, сопротивление и, как правило, ток, но некоторые из них имеют дополнительные функции, такие как измерение емкости, частоты, температуры и других параметров. Вы можете купить цифровой мультиметр менее чем за 10 долларов. Купить его можно за 400 долларов. Они оба помещаются в одной руке, имеют тестовые выводы и отображают некоторые цифры. Иногда дешевые счетчики имеют больше возможностей, чем дорогие. Итак, в чем разница?

Давайте пока отвлечемся от особенностей и посмотрим на базовую живучесть, как счетчика, так и вашу собственную. Почти любой измеритель может измерить батарею фонарика или блок питания на 13,8 вольт. Даже дешевенький измеритель можно использовать для измерения сопротивления и общей возни на испытательном стенде. Обычно это легко и довольно безопасно. Ситуация становится более серьезной, когда вы измеряете источники электропитания, такие как стандартные настенные розетки на 120 вольт, линии на 240 вольт в панелях выключателей или даже главные фидеры перед большим выключателем в вашей домашней панели.

Цифровые мультиметры с надлежащим номиналом имеют номера категорий, которые отображаются римскими цифрами от I до IV (от 1 до 4). На веб-сайте Fluke есть отличная статья о безопасности счетчиков, включая рейтинговую систему (http://content.fluke.com/promotions/promo-dmm/0518-dmm-campaign/dmm/fluke_dmm-chfr/files/safetyguidelines). .pdf). Короче говоря, все дело в энергии , доступной в данной точке электрической системы.

Рассмотрите эти слова-картинки:

1. Вот вы сидите в припаркованной машине, и тут появляется цифра 9.0167 велосипедист едет со скоростью 15 миль в час. Он направляется прямо к твоей пассажирской двери. Бам! Он врезается в твою дверь и оставляет большую вмятину. Он тоже не очень хорошо выглядит. Но в целом могло быть и хуже.
2. Теперь давайте сделаем еще хуже. Давайте изменим картинку, чтобы маленький автомобиль целился прямо в вашу дверь, продолжая двигаться со скоростью 15 миль в час. На этот раз вы действительно обращаете внимание. Машина бьет твою. У всех взрываются подушки безопасности. Ваша машина серьезно повреждена, и вы можете страдать от хлыстовой травмы, и вы задаетесь вопросом, какому адвокату позвонить.
3. Давайте действительно на этот раз сделаем еще хуже. Ваш вагон застрял на железнодорожном полотне (!) и вот идет товарный поезд с парой неуклюжих локомотивов, ведущих 50 вагонов с углем. Он тоже едет со скоростью 15 миль в час. К сожалению, вы и ваша машина полностью уничтожены, так что вы никому не будете звонить.

Какие изменения в каждом случае? Скорости одинаковые. Доступные энергии воздействия сильно различаются. На конец удлинителя можно получить всплески до 6кв или 200 ампер при коротком замыкании. В сети это может быть 10 000 вольт или 10 000 ампер!

Номера категорий цифрового мультиметра зависят от того, где вы находитесь в электрической системе, и измеряемого напряжения. Дешевый счетчик, если он вообще имеет рейтинг, может относиться к категории I, 250 вольт. Категория 1 означает, что вы прячетесь за главным автоматическим выключателем и ответвленным выключателем, а также за многими футами тонкого провода, поэтому они не могут передавать огромные токи. Если высокоэнергетический всплеск линии ударит в неподходящий момент при измерении вашей линии переменного тока, в ваших стенных розетках возникнет дуга при напряжении 6000 вольт, что ограничит повреждение вашего счетчика. В этом положении вы, вероятно, в порядке при измерении до 250 вольт, если только измеритель не является полным мусором. Если в вашем измерителе возникнет внутренняя дуга, он, вероятно, не взорвется, потому что электрическая система ограничена по энергии. Он может дымить и издавать неприятные запахи. Потом купишь счетчик получше. С другой стороны, это полная незащищенная сеть к вашему щиту выключателя. Питается от огромного трансформатора по толстым проводам. Если всплеск линии заставляет ваш измеритель дуги и короткого замыкания с этой комбинации мало, чтобы предотвратить гигантский взрыв энергии, тысячи ампер, от мгновенного испепеления вашего счетчика и, возможно, взрыва на вашем лице. Если у вашего дешевого счетчика некачественные измерительные провода, они могут действовать как предохранители и сгорать первыми. Сеть – это место, где требуются счетчики категории IV. Они оснащены большими предохранителями, ограничивающими энергию, и другими средствами защиты, ограничивающими разрушение. Если вы не электрик, вы, вероятно, не имеете права измерять незащищенную сеть.

Что делать ветчине?

• Избегайте дешевых безымянных счетчиков с дальнего конца света. Если это стоит меньше, чем большая пицца, оставьте ее в покое! Можно дешево, а можно хорошо. Не оба.
• Ищите измеритель с маркировкой CAT III (или CAT IV) 600 В, и , которые прошли независимые испытания в признанной испытательной лаборатории, такой как UL, ETL, TUV, SGS, CSA или других в NRTL. список. ( https://www.osha.gov/dts/otpca/nrtl/nrtllist.html ) Любой может напечатать номера категорий на своем глюкометре, но признанная лаборатория придает этому значение.
• Еще одним хорошим знаком является знак СЕ. Это означает, что счетчик был протестирован на соответствие европейским стандартам и что его можно продавать там, ЕСЛИ он был протестирован в реальной лаборатории. НО, будьте осторожны: любой может наклеить наклейку CE на все, что ему нравится. Их листы можно купить за копейки в Гонконге.
• Что такое «брендовые марки»?
  1. Fluke: если вы можете себе его позволить, он, скорее всего, переживет вас, если вы не совсем дикарь. Это стандарт индустрии, которому пытаются подражать все, в том числе и стайки опасных подделок из Азии. У меня их пара уже 35 лет.
