Что такое мультиметр с защитой от неправильного включения. Как работает защита в современных мультиметрах. Какие преимущества дает защита от неправильного подключения. На что обратить внимание при выборе защищенного мультиметра.

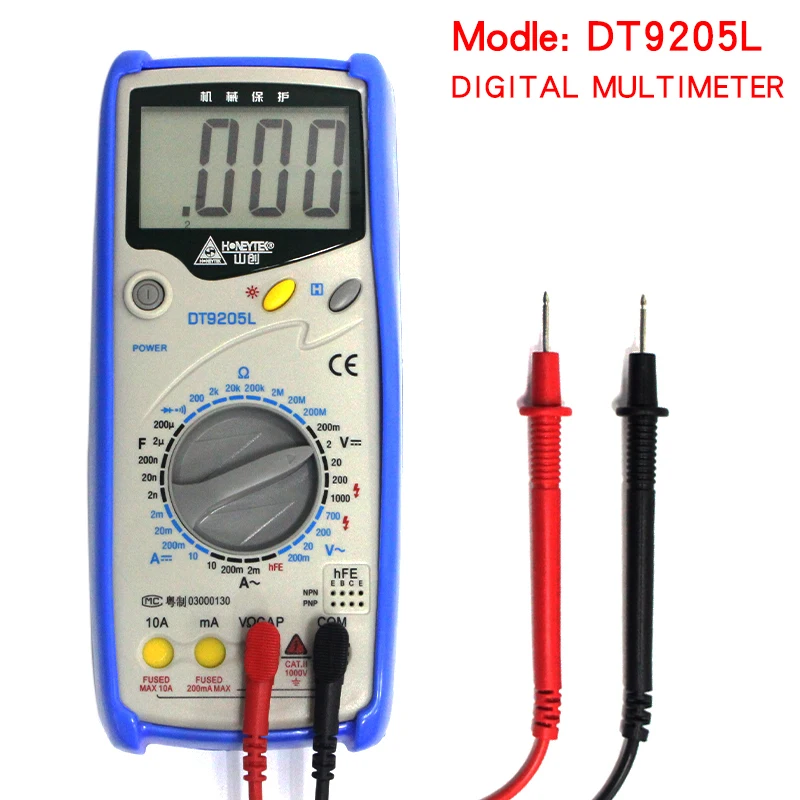

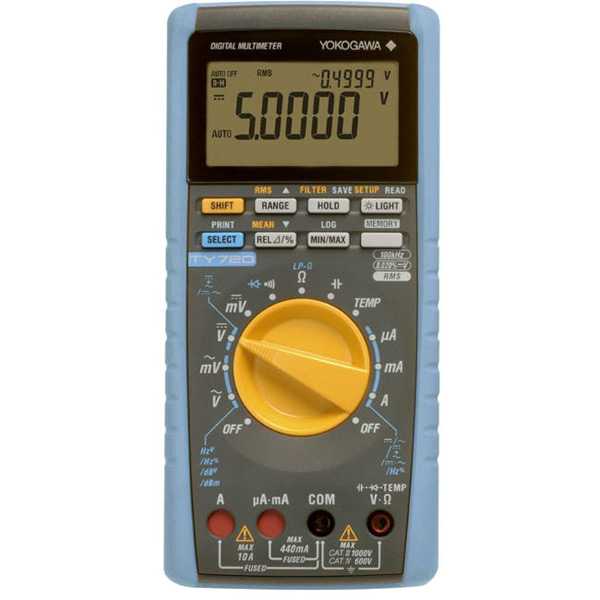

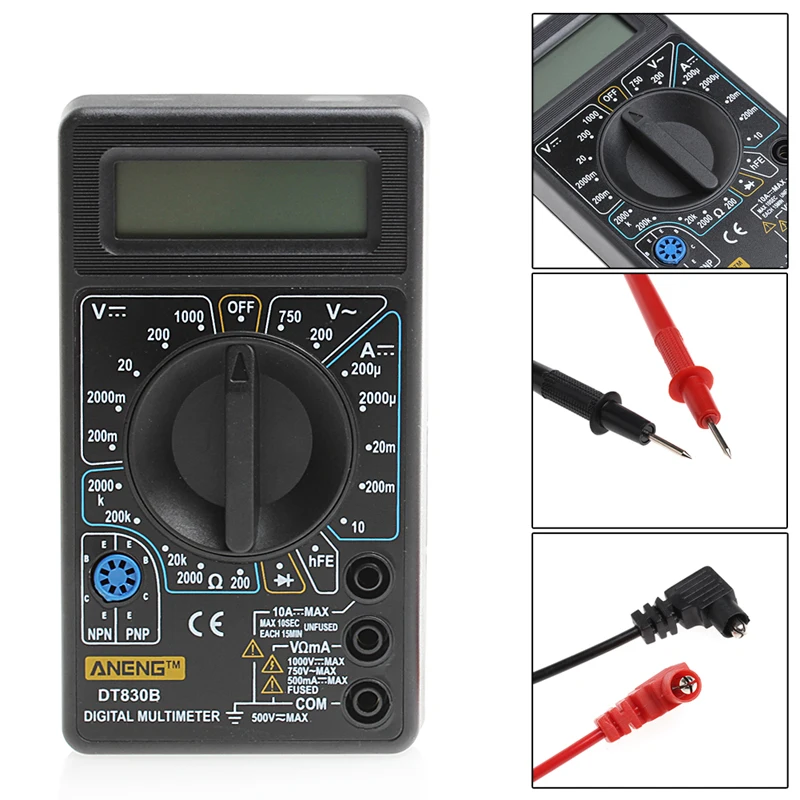

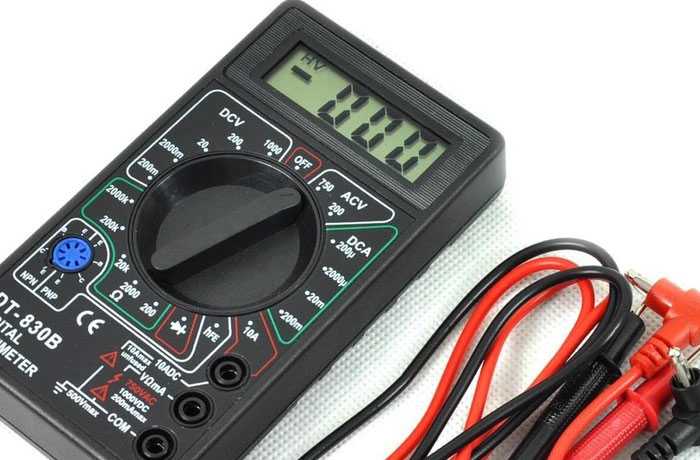

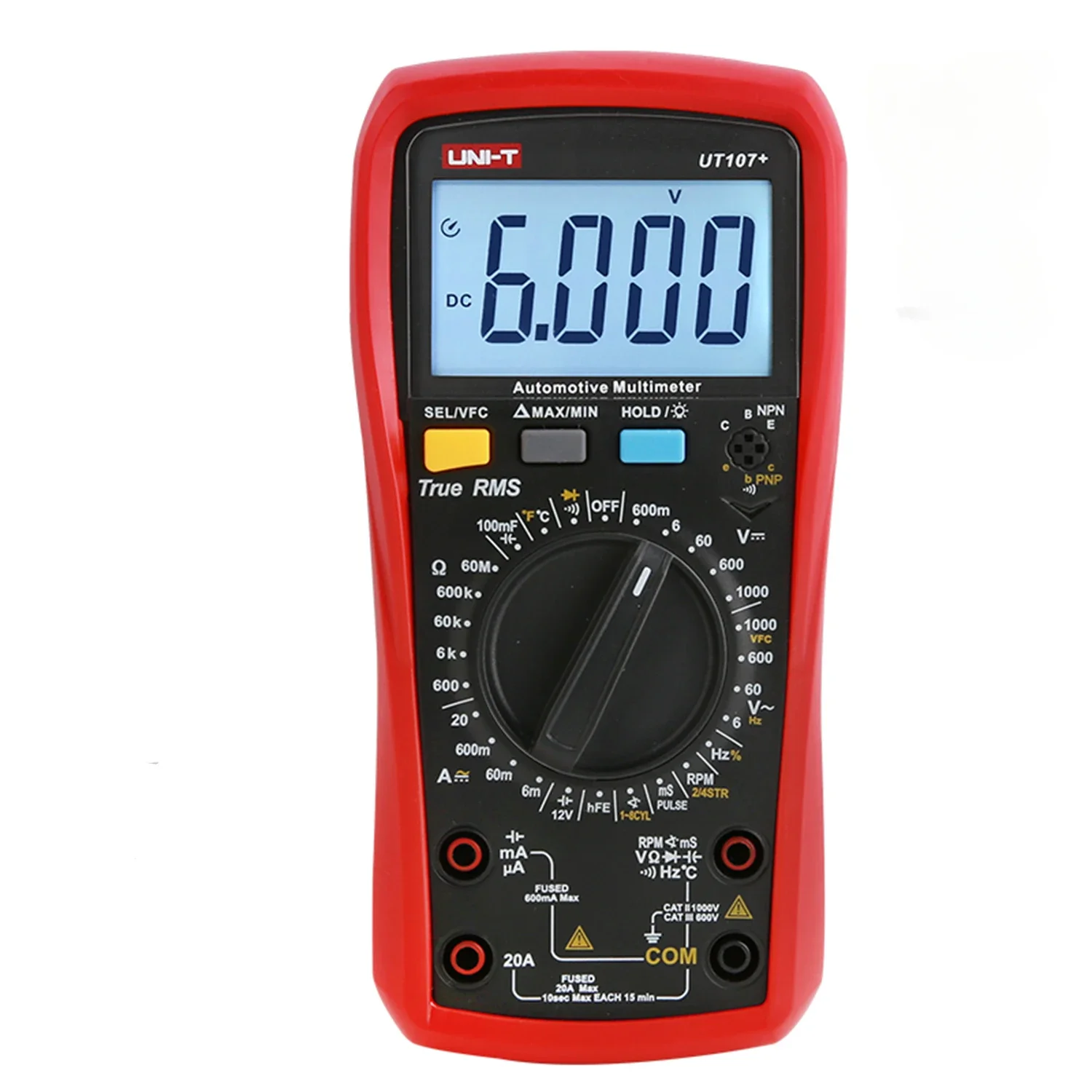

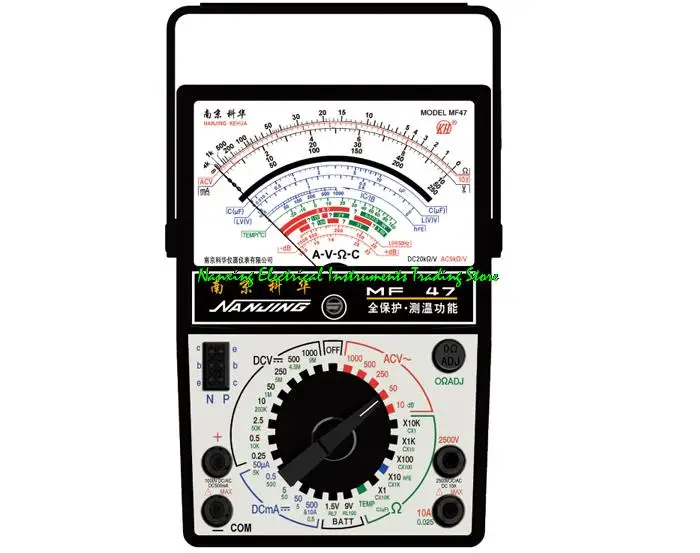

Что такое мультиметр с защитой от неправильного включения

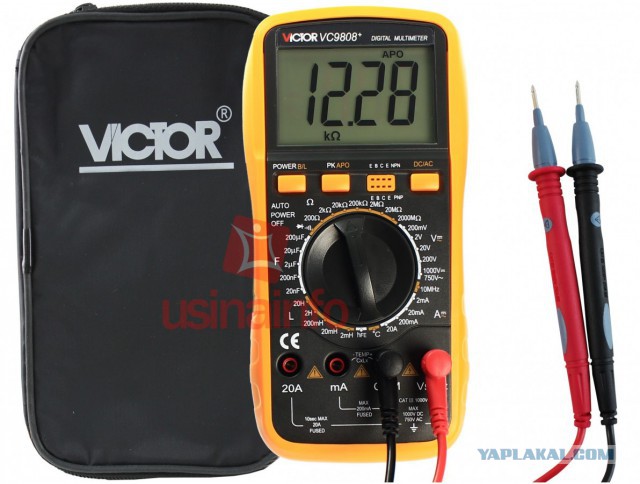

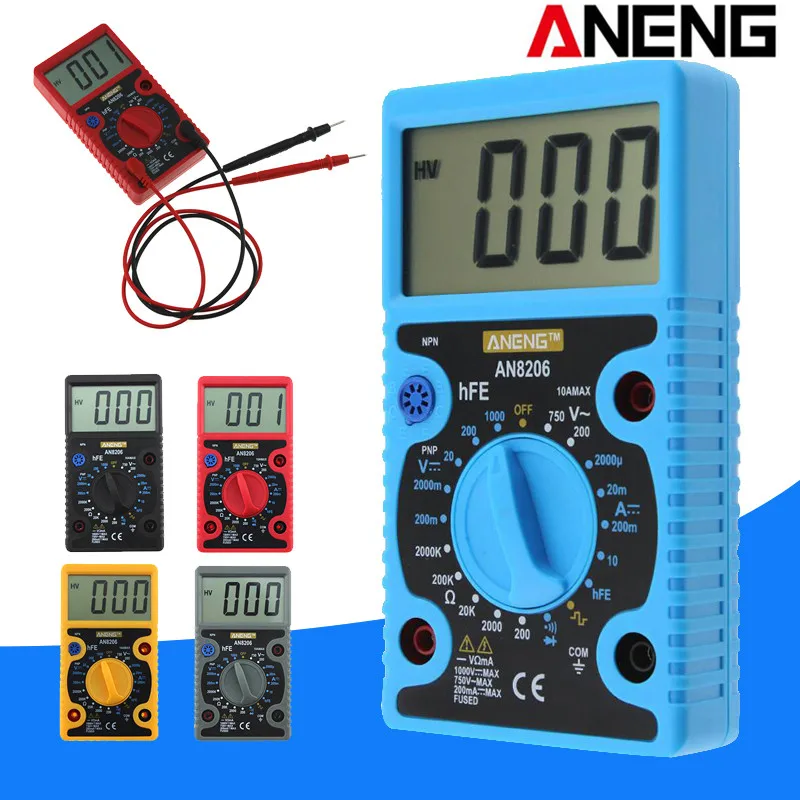

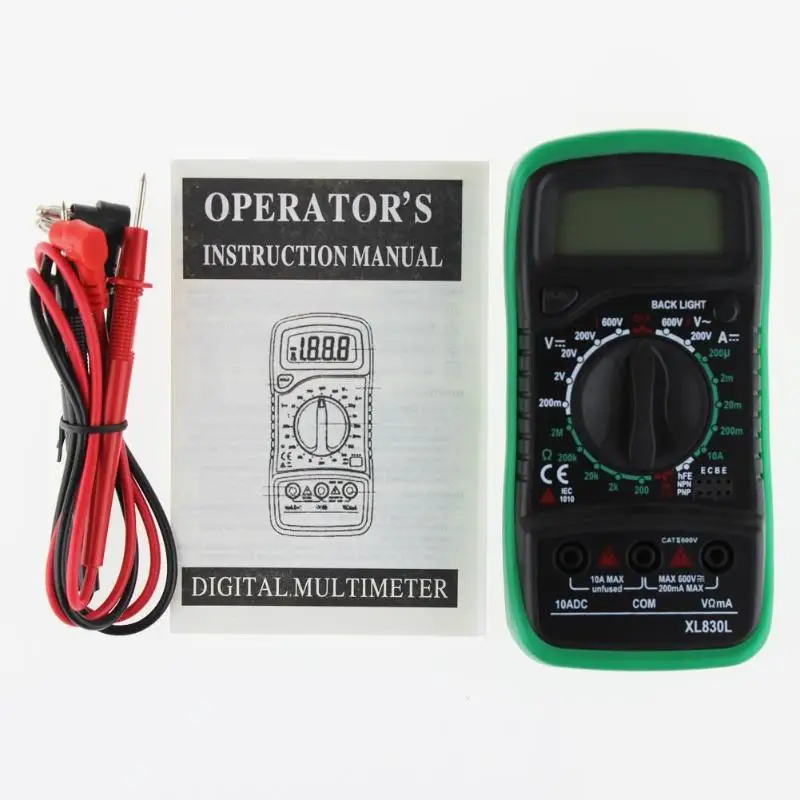

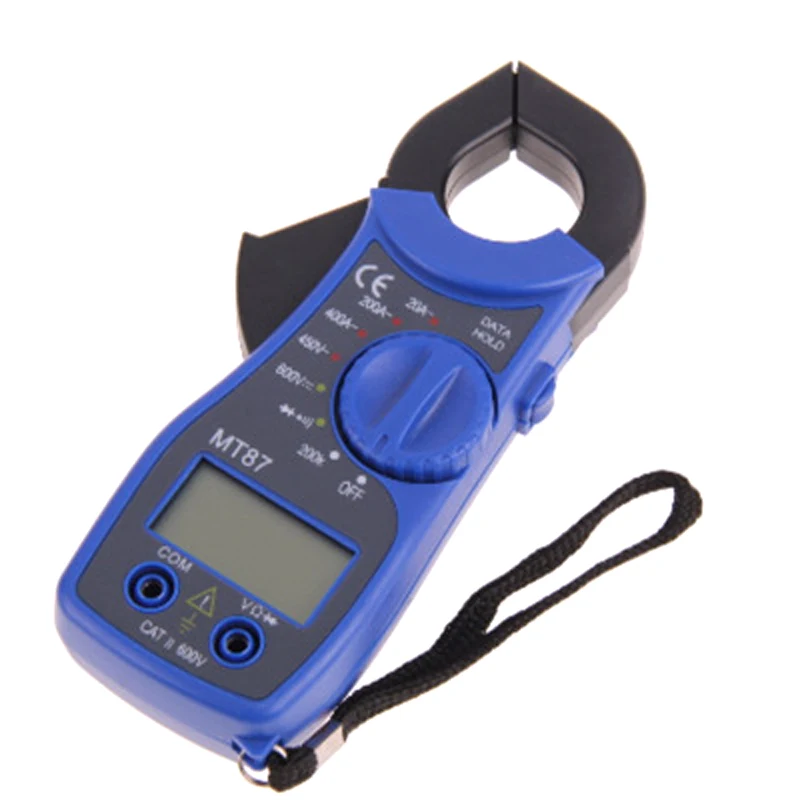

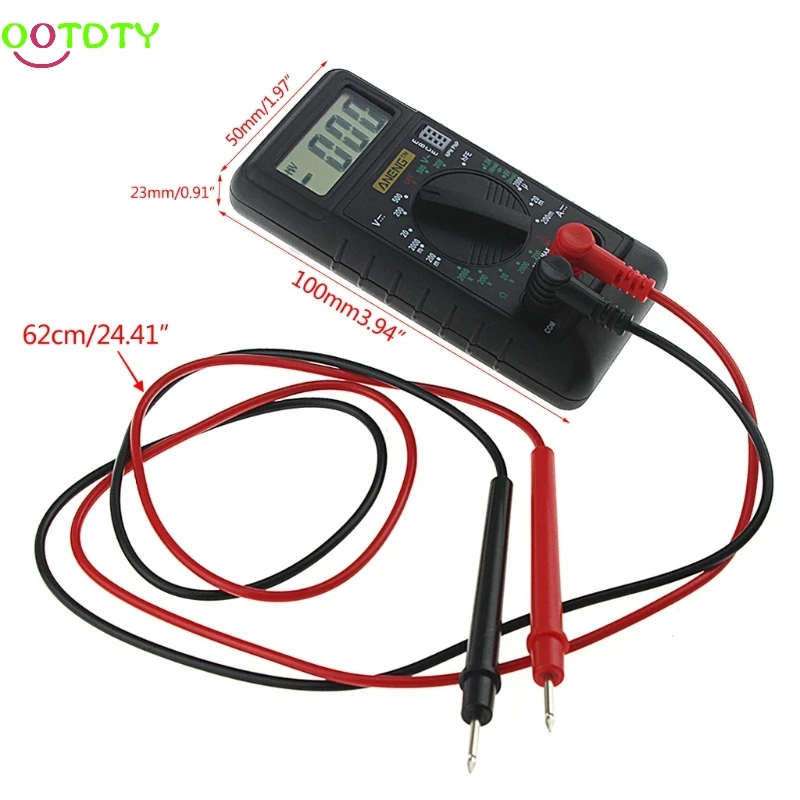

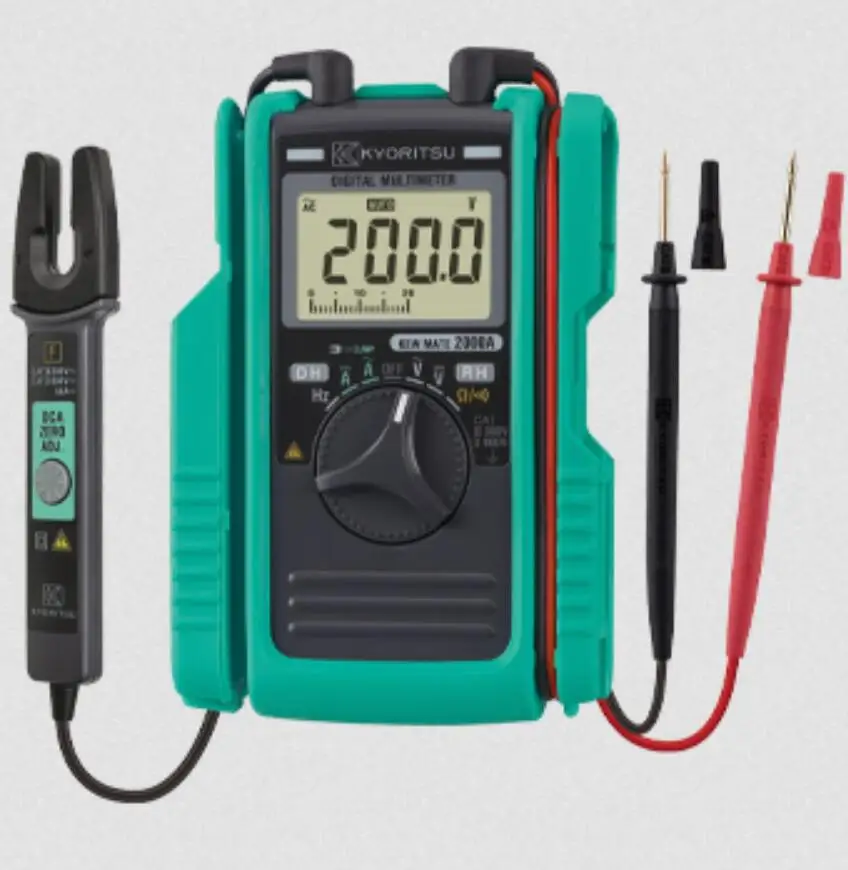

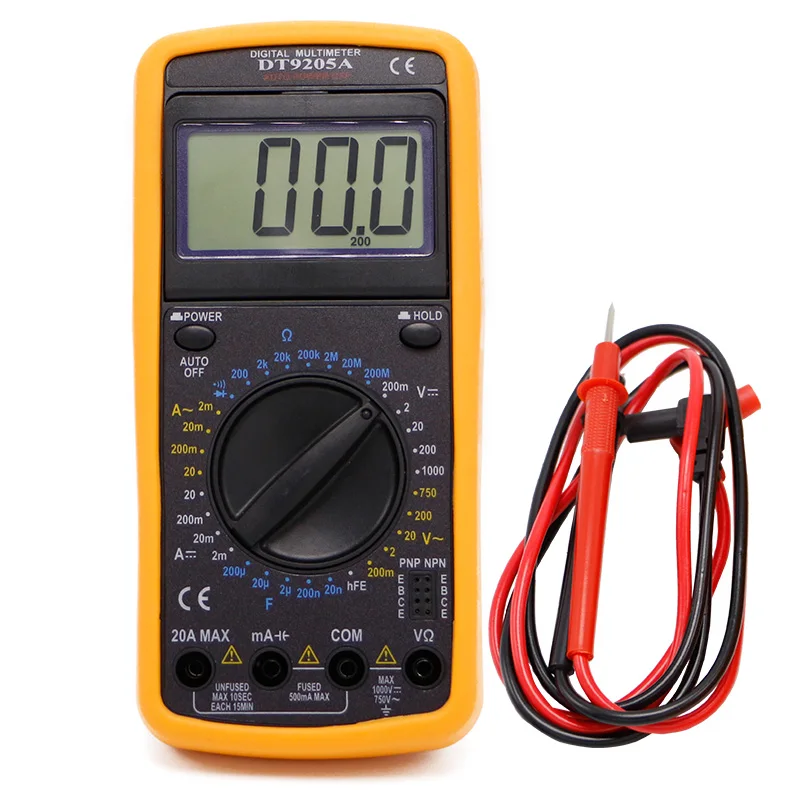

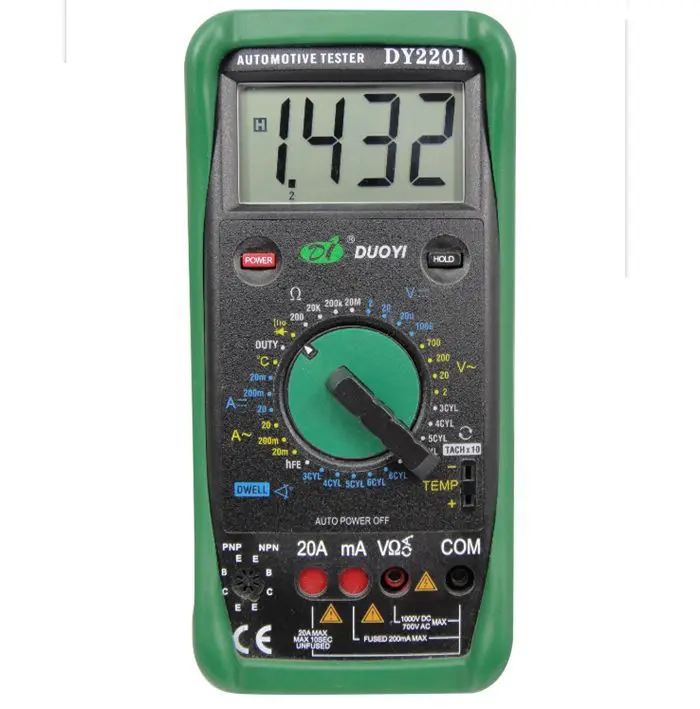

Мультиметр с защитой от неправильного включения — это цифровой или аналоговый измерительный прибор, оснащенный специальными защитными схемами. Такие схемы предотвращают повреждение прибора и обеспечивают безопасность пользователя при случайном неправильном подключении щупов или выборе неверного режима измерения.
Основные типы защиты в современных мультиметрах:
- Защита от перегрузки по напряжению
- Защита от перегрузки по току
- Защита входов
- Самовосстанавливающиеся предохранители
- Блокировка гнезд
Благодаря комплексной защите существенно снижается риск выхода прибора из строя из-за ошибок оператора. Это особенно важно для начинающих пользователей и при работе в сложных условиях.
Как работает защита от неправильного включения
Защита от неправильного включения в мультиметрах реализуется с помощью нескольких схемотехнических решений:
- Варисторы на входах ограничивают повышенное напряжение
- Самовосстанавливающиеся предохранители размыкают цепь при перегрузке
- Диодные ограничители отсекают обратное напряжение
- Блокировка гнезд не позволяет подключить щупы неправильно
- Микроконтроллер анализирует сигнал и отключает питание при опасных режимах
При попытке измерить напряжение в режиме измерения тока или сопротивления срабатывает защита и размыкает цепь. Это предотвращает выгорание внутренних компонентов прибора.
Преимущества мультиметров с защитой
Использование мультиметра с защитой от неправильного включения дает ряд важных преимуществ:
- Повышенная надежность и долговечность прибора
- Безопасность при работе с высоким напряжением
- Защита от ошибок неопытных пользователей
- Возможность быстрого восстановления после перегрузки
- Экономия на ремонте и замене сгоревших компонентов
Защищенные мультиметры особенно рекомендуются для использования в учебных целях, а также при работе в полевых условиях, где высок риск случайных ошибок.

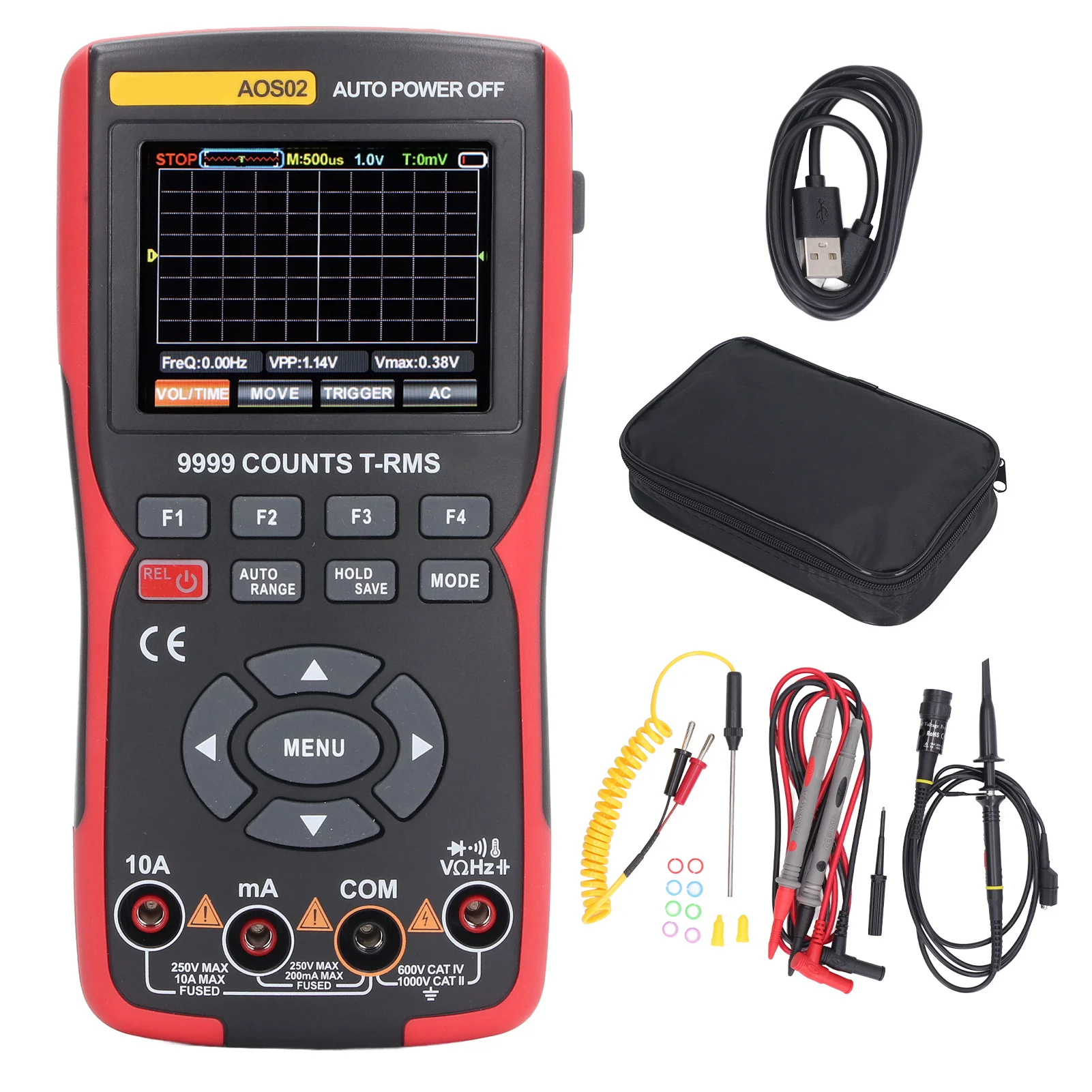

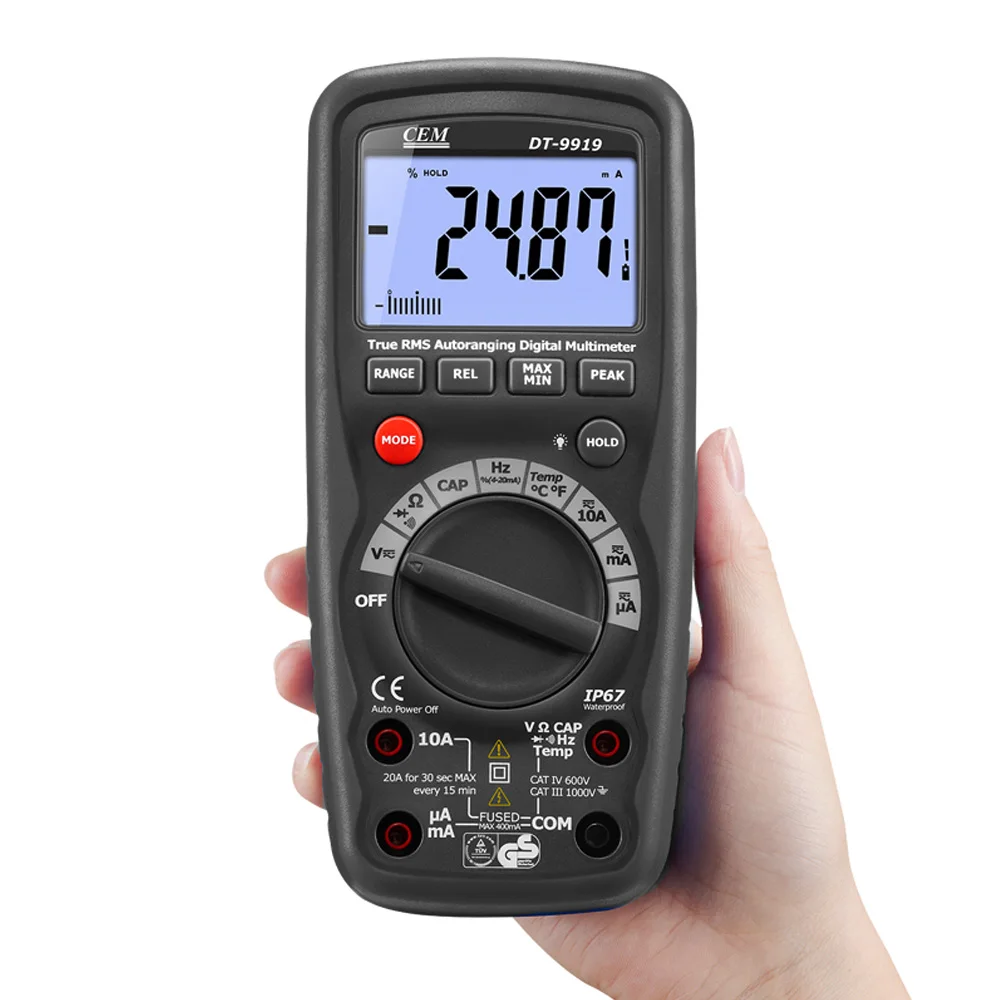

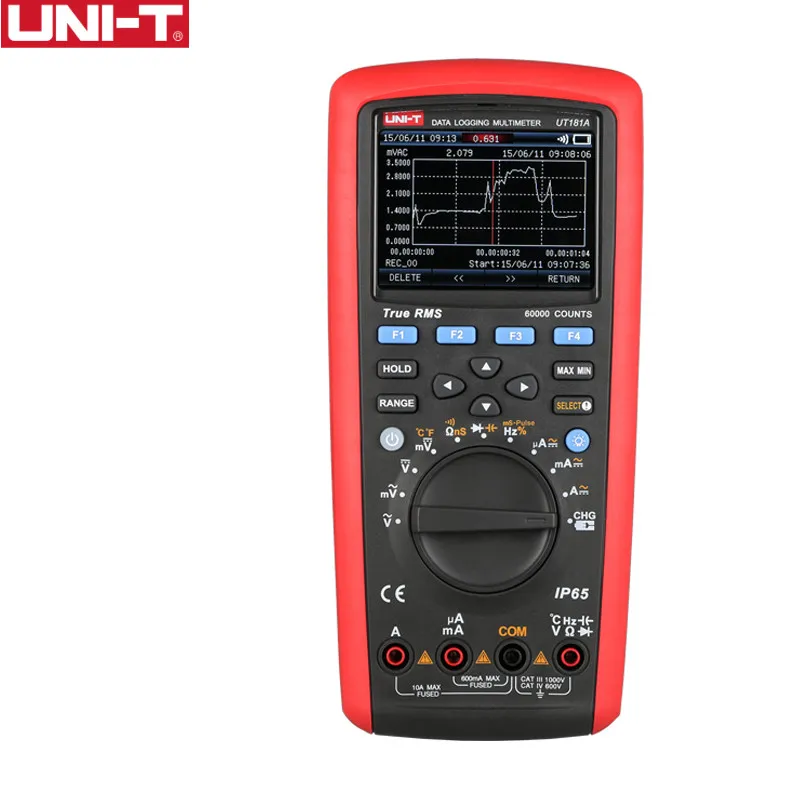

Функции современных защищенных мультиметров
Помимо базовой защиты от неправильного включения, современные мультиметры часто оснащаются дополнительными защитными функциями:
- Автоматический выбор пределов измерения
- Звуковая и световая индикация перегрузки
- Защита от высокого напряжения в низковольтных режимах
- Блокировка нажатия кнопок при измерении
- Автоматическое отключение при бездействии
Такой набор функций обеспечивает максимальную защиту как самого прибора, так и его пользователя от возможных ошибок и опасных ситуаций при проведении электрических измерений.

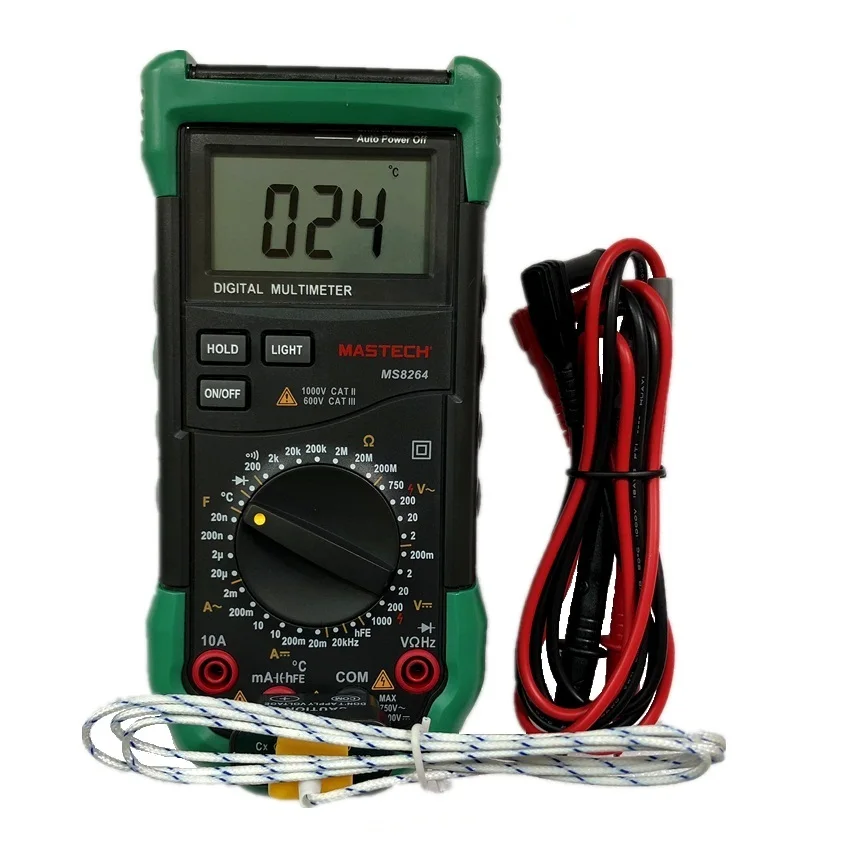

На что обратить внимание при выборе
При выборе мультиметра с защитой от неправильного включения следует обратить внимание на следующие характеристики:
- Категория безопасности по стандарту IEC 61010 (желательно CAT III или выше)
- Наличие самовосстанавливающихся предохранителей
- Защита входов от перенапряжения
- Блокировка гнезд и другие конструктивные элементы защиты
- Автоматический выбор пределов измерения
- Индикация разряда батареи и перегрузки
Важно также учитывать условия, в которых будет использоваться прибор, и уровень квалификации оператора. Для профессионального применения рекомендуются модели с максимальным уровнем защиты.
Распространенные ошибки при работе с мультиметром
Даже защищенный мультиметр не застрахован от всех возможных ошибок пользователя. Вот некоторые распространенные ошибки, которых следует избегать:
- Измерение напряжения в режиме измерения тока
- Подключение щупов к источнику высокого напряжения в режиме прозвонки
- Попытка измерить сопротивление компонентов под напряжением
- Превышение максимально допустимого напряжения или тока
- Использование поврежденных щупов или проводов
Соблюдение правил безопасности и внимательность при работе помогут избежать повреждения прибора даже при наличии защиты от неправильного включения.
Обслуживание защищенного мультиметра
Для поддержания защитных функций мультиметра в рабочем состоянии необходимо соблюдать следующие правила обслуживания:
- Регулярно проверять целостность корпуса и изоляции щупов
- Своевременно заменять батарею питания
- Очищать контакты и разъемы от загрязнений
- Калибровать прибор согласно инструкции производителя
- Хранить мультиметр в защищенном от влаги и пыли месте
При обнаружении любых неисправностей или сомнений в работоспособности защитных функций следует обратиться в сервисный центр для диагностики и ремонта прибора.
МУЛЬТИМЕТРЫ
В начало
МУЛЬТИМЕТРЫ
MY-61, MY-62, MY-63, MY-64
1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Данный мультиметр изготовлен и испытан в соответствии с IEC-1010 с категорией защиты по перегрузке по напряжению CAT II и 2-й категории по защите от воздействия окружающей среды.
Для безопасной и надежной работы прибора следуйте всем инструкциям по безопасности.
1.1 ПЕРЕД ИСПОЛЬЗОВАНИЕМ
1.2 ВО ВРЕМЯ РАБОТЫ
1.3 СИМВОЛЫ
Указывает оператору на необходимость ознакомления с соответствующим разделом настоящей инструкции
Указывает на разъемы, на которых могут присутствовать опасные напряжения
Заземление
Двойная изоляция ( Защита по II классу )
1.4 УХОД ЗА ПРИБОРОМ
* Перед снятием задней крышки отсоедините щупы от источников
электрического напряжения.
* Для защиты от короткого замыкания заменяйте сгоревший предохранитель только аналогичным по току и напряжению: 200 mA/250 V.
* При появлении неисправности или аномалий в работе прибор не может далее использоваться и подлежит проверке.
* Никогда не пользуйтесь мультиметром при снятой или незакрепленной задней крышке.
* Не используйте абразивов и растворителей при уходе за прибором, только мягкие моющие средства.
2. ОПИСАНИЕ
Настоящий прибор является одним из серии портативных профессиональных измерительных инструментов, способных выполнять следующие функции:
— измерение постоянного и переменного напряжения
— измерение постоянного и переменного тока
— измерение сопротивлений
— измерение емкости конденсаторов
— диодный и транзисторный тесты
— звуковая прозвонка
Некоторые модели также обеспечивают следующие функции:
— измерение температуры
— измерение частоты
2.
1 СЕЛЕКТОР ВЫБОРА ФУНКЦИЙ И ПРЕДЕЛОВ
Селектор обеспечивает выбор 32 функций и пределов измерений. Обеспечивается вращением переключателя.
2.2 КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ
Используется для включения и выключения мультиметра. Для продления срока службы батареи предусмотрено автоматическое выключение питания. Прибор автоматически отключается, по истечении 40 мин. Для включения его снова необходимо нажать кнопку, выключив прибор, а затем нажать ее еще раз для включения мультиметра.
2.3 ВХОДНЫЕ ГНЕЗДА
Мультиметр имеет четыре входных гнезда, защищенных от перегрузки превышающей указанные пределы. Во время работы установите черный щуп в гнездо “СОМ”, а красный в гнездо, соответствующее данному режиму измерения.
|
Функция |
Гнездо для красного провода |
Входные пределы |
|
200mV = V= и V~ W
mA= и mA~ 20A= и 20A~ |
V W Hz V W Hz V W Hz V W Hz V W Hz mA A |
250V пост. 1000V пост. или 700Vпер.(синус) 250V пост. или перем. 250V пост. или перем. 250V пост. или перем. 200 mA пост. или перем. 10 A пост. или перем. 20А 15 секунд максимум |
или перем. эфф.3. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ

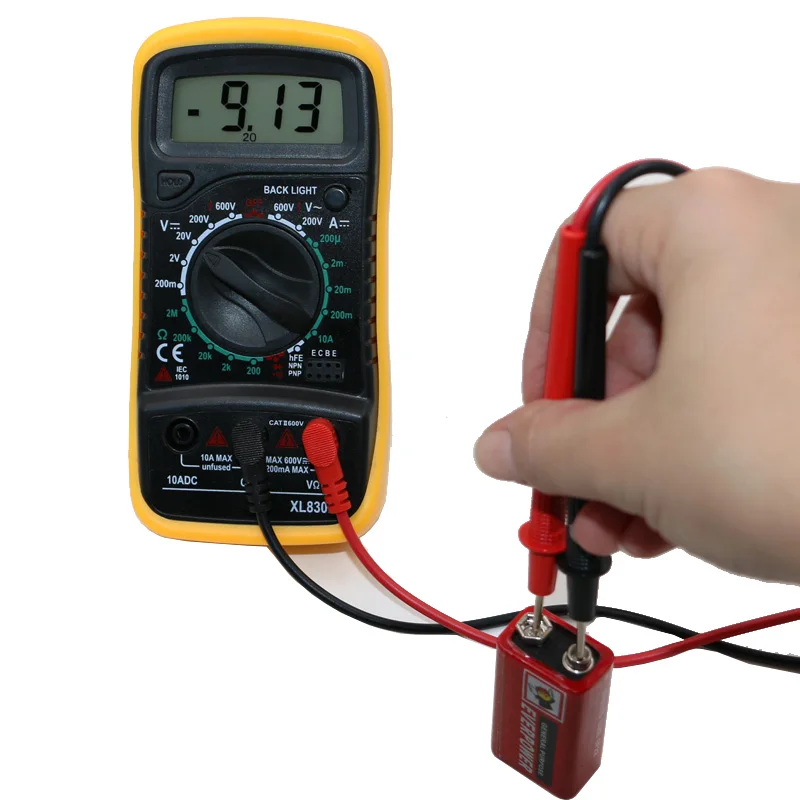

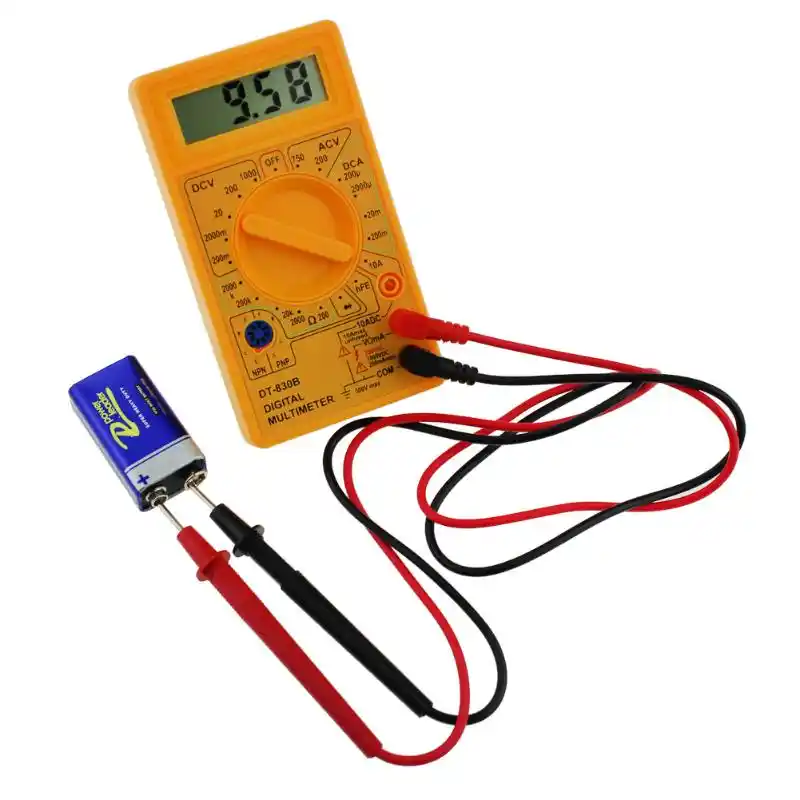

3.1 ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V W Hz” прибора.
2. Поворотным переключателем выберите желаемый предел измерения V= или V~ и подсоедините щупы к источнику напряжения или исследуемой нагрузке.
Прочтите показания на дисплее. При измерении постоянного напряжения индикатор покажет полярность сигнала на красном щупе.
3. Если дисплей показывает “1”, это указывает на перегрузку и необходимость выбрать больший предел измерения.
3.
2 ИЗМЕРЕНИЕ ТОКА
1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “mA” прибора для токов не более 200 mA. Для токов до 20 А переключите красный щуп прибора на гнездо “А”.
2. Поворотным переключателем выберите желаемый предел измерения А= или А~ и подсоедините щупы последовательно с исследуемой нагрузкой.
Прочтите показания на дисплее. При измерении постоянного тока индикатор покажет полярность сигнала на красном щупе.
3. Если дисплей показывает “1”, это указывает на перегрузку и необходимость выбрать больший предел измерения.
3.3 ИЗМЕРЕНИЕ ЧАСТОТЫ
1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V W Hz” прибора.
2. Установите поворотный переключатель в положение KHz и подсоедините щупы к источнику сигнала или исследуемой нагрузке.
Замечание:
1.
При входном
сигнале свыше 10 В эфф.
считывание возможно, но
точность не гарантируется.
2. При малых входных сигналах в условиях сильных внешних шумов предпочтительнее использовать экранированный кабель.
3.4 ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ
1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V W Hz” прибора ( полярность красного будет “+” ).
2. Поворотным переключателем выберите желаемый предел измерения W и подсоедините щупы к с исследуемой нагрузке.
Замечание:
1. Если измеряемое сопротивление превышает максимальное значение выбранного предела измерения или вход не подсоединен к сопротивлению дисплей покажет “1”.
2. При измерении величины сопротивления, находящегося в схеме убедитесь, что схема выключена и конденсаторы полностью разряжены.
3.
При измерениях
свыше 1 МОм прибор может устанавливать показания в течение нескольких секунд.
Это является нормальным при измерении больших сопротивлений.
4. На диапазоне 200 МОм при замыкании щупов накоротко дисплей покажет 10 единиц. Это значение должно быть вычтено из полученного результата при измерении сопротивлении на этом пределе. Например, при измерении сопротивления в 100 МОм дисплей покажет 101,0 и правильное значение будет 101,0-1,0=100,0 МОм.
3.5 ИЗМЕРЕНИЕ ЕМКОСТИ КОНДЕНСАТОРОВ
1. Установите поворотный переключатель на желаемый предел измерения емкости F.
2. Перед установкой конденсатора в разъем для конденсаторов убедитесь, что конденсатор полностью разряжен.
3. При измерении емкости конденсатора с короткими выводами установите в разъем для конденсаторов переходной адаптер.
ВНИМАНИЕ
Для того, чтобы избежать поражения электрическим током выньте переходной адаптер, приступая к измерению других параметров.
3.6 ПРОВЕРКА ДИОДОВ
1.
Соедините
черный щуп с гнездом “СОМ” а красный с гнездом “V W Hz” прибора ( полярность красного будет “+” ).
2. Установите переключатель функций в положение и соедините красный щуп с анодом, а черный щуп с катодом измеряемого диода. Дисплей покажет приблизительное прямое падение напряжение на диоде. При обратном подключении щупов к диоду дисплей покажет “1”.
3.7 ПРОВЕРКА ТРАНЗИСТОРОВ
1. Установите поворотный переключатель в положение hFE.
2. Определите, какого типа проводимости, PNP или NPN проверяемый транзистор и определите местоположение его эмиттера, коллектора и базы. Установите выводы транзистора в соответствующие гнезда разъема на приборе.
3. Дисплей покажет приблизительный коэффициент hFE транзистора при токе базы 10 mА и напряжении коллектор-эмиттер 3,2 В.
3.8 ПРОЗВОНКА СОЕДИНЕНИЙ
1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V W Hz” прибора ( полярность красного будет “+” ).
2.
Установите
переключатель функций в положение и подсоединить щупы
прибора к двум точкам проверяемой цепи. Если существует электрический контакт
между этими двумя точками ( то есть сопротивление
менее 50 Ом ) прозвучит сигнал зуммера.
3.9 ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
1. Установите переключатель функций в положение TEMP и дисплей покажет температуру окружающей среды.
2. Установите в разъем для измерения температуры на передней панели прибора термопару К-типа и соедините пробник термопары с измеряемым обьектом. Прочитайте показания на дисплее.
ВНИМАНИЕ: Для того, чтобы избежать поражения электрическим током выньте термопару, приступая к измерению других параметров.
4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Указанная точность гарантируется в течение 1 года со дня
проведения калибровки при температуре 18°С — 28°С и относительной влажности не более 80%.
4.1 ОБЩИЕ ПАРАМЕТРЫ
|
Максимальное напряжение между гнездами и землей |
1000 В пост. или 700 В эфф. пер. (синус) |
|
Плавкий предохранитель |
200mA/250V (вход А без предохр.) |
|
Дисплей |
ЖК 1999 обновление 2-3 раза/сек. |
|
Метод измерения |
АЦП с двойным интегрированием |
|
Индикация перегрузки |
Символ “1” |
|
Индикация полярности |
“—” при отрицательной полярности |
|
Диапазон рабочих температур |
0°С . |
|
Диапазон температур хранения |
-10°С … 50°С |
|
Индикация разряда батарей |
Знак на дисплее |
|
Размер |
31,5мм х 91мм х 189мм |
|
Вес |
310 г |
.. 40°С4.2 ПОСТОЯННОЕ НАПРЯЖЕНИЕ
|
Диапазон |
Разрешающая способность |
Точность |
|
200 mV |
0. |
+ 0.5% + 1 D |
|
2 V |
1 mV |
+ 0.5% + 1 D |
|
20 V |
10 mV |
+ 0.5% + 1 D |
|
200 V |
0.1 V |
+ 0.5% + 1 D |
|
1000 V |
1 V |
+ 0.8% + 2 D |
1
mVВходное сопротивление: 10 МОм
4.
3 ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
|
Диапазон |
Разрешающая способность |
Точность |
|
200 mV |
0.1 mV |
+ 1.2% + 3 D |
|
2 V |
1 mV |
+ 0.8% + 3 D |
|
20 V |
10 mV |
+ 0.8% + 3 D |
|
200 V |
0. |
+ 0.8% + 3 D |
|
1000 V |
1 V |
+ 1.2% + 3 D |
1
VВходное сопротивление: 10 МОм.
Диапазон рабочих частот: 40 — 400 Гц
Измерение: калиброванное в эффективном значении переменного напряжения синусоидальной формы.
ПОСТОЯННЫЙ ТОК
|
Диапазон |
Разрешающая способность |
Точность |
Падение напр. при измерении |
|
2 mА |
1mA |
+ 0. |
110 mV / mA |
|
2 mА |
10 mA |
+ 0.8% + 1 D |
15 mV / mA |
|
200 mА |
0.1 mА |
+ 1.5% + 1 D |
5 mV / mA |
|
10 А |
10 mА |
+ 2.0% + 5 D |
0.03 V / A |
8% + 1 DПЕРЕМЕННЫЙ ТОК
|
Диапазон |
Разрешающая способность |
Точность |
Падение напр. |
|
2 mА |
1mA |
+ 1.0% + 3 D |
110 mV / mA |
|
2 mА |
10 mA |
+ 1.0% + 3 D |
15 mV / mA |
|
200 mА |
0.1 mА |
+ 1.8% + 3 D |
5 mV / mA |
|
10 А |
10 mА |
+ 3. |
0.03 V / A |
при измерении
0% + 7 DДиапазон рабочих частот: 40 — 400 Гц
Измерение: калиброванное в эффективном значении переменного напряжения синусоидальной формы.
СОПРОТИВЛЕНИЕ
|
Диапазон |
Разрешающая способность |
Точность |
|
200 Ом |
0.1 Ом |
+ 0.8% + 3 D |
|
2 КОм |
1 Ом |
+ 0.8% + 1 D |
|
20 КОм |
10 Ом |
+ 0. |
|
200 КОм |
100 Ом |
+ 0.8% + 1 D |
|
2 МОм |
1 КОм |
+ 0.8% + 1 D |
|
20 МОм |
10 КОм |
+ 1.0% + 2 D |
|
200 МОм |
100 КОм |
+ 5.0% ( — 10 единиц ) + 10 D |
8% + 1 DЗамечание: На диапазоне 200 МОм при замкнутых накоротко щупах дисплей показывает 1 МОм, это значение необходимо вычесть из полученного результата
ЧАСТОТА
|
Диапазон |
Разрешающая способность |
Точность |
|
2 КГц |
1 Гц |
+ 2. |
|
20 КГц |
10 Гц |
+ 1.5% + 5 D |
0% + 5 DЧувствительность: 200 мВ эфф. но не более 10 В эфф.
ТЕМПЕРАТУРА
|
Диапазон |
Разреш. |
|
Точность |
|
|
|
способн. |
-20°С…0°С |
0°С. |
400°С…1000°С |
|
-20°С…1000°С |
1°С |
+ 5.0% + 4 D |
+ 1.0% + 3 D |
+ 2.0% |
..400°СИЗМЕРЕНИЕ ЕМКОСТИ
|
Диапазон |
Разрешающая способность |
Точность |
|
2 nF |
1 pF |
+ 4. |
|
20 nF |
10 pF |
+ 4.0% + 3 D |
|
200 nF |
0.1 nF |
+ 4.0% + 3 D |
|
2 mF |
1 nF |
+ 4.0% + 3 D |
|
20 mF |
10 nF |
+ 4.0% + 3 D |
0% + 3 D5. ПРИНАДЛЕЖНОСТИ
5.1 ПОСТАВЛЯЕМЫЕ С МУЛЬТИМЕТРОМ
Щупы HYTL — 060
Батарея 9 V
Инструкция по эксплуатации HYS004226
Защитный кожух HYHT — 060
5.
2
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Термопара “К” типа HYTP -105
Использование защитного кожуха. Кожух используется для защиты мультиметра и для удобства измерений, имеет две подставки. На рисунке показано как использовать кожух для
а. Установки мультиметра при стандартном угле наклона.
b. Установки мультиметра при уменьшенном угле наклона.
с. Подвески мультиметра на стену при помощи малой подставки.
d. Крепления щупов
6. ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ
Если на дисплее “загорелся” значок это указывает на то, что необходимо заменить батарею. Отверните винты и откройте заднюю крышку, замените разряженную батарею новой.
Предохранитель
редко нуждается в замене и выгорает почти всегда в результате ошибки оператора.
Откройте крышку как описано выше и замените сгоревший предохранитель новым
таким же по размеру и по электрическим параметрам.
ПРЕДУПРЕЖДЕНИЕ:
Для того чтобы избегать поражения электрическим током, перед тем, как снять заднюю крышку убедитесь, что щупы отсоединены от измеряемой схемы.
Чтобы избежать риска возгорания прибора заменяйте предохранитель только аналогичным быстроплавким: 200 мА / 250 В.
Тестирование мультиметров, а также об ошибках измерения / Хабр
Проведено исследование работы цифровых мультиметров в режиме вольтметра переменного тока, и стрелочного прибора. В штатных и нештатных режимах, на токах различной формы — как симметричной полярности, так и при наличии постоянной составляющей.
Содержание публикации:
- Описание используемых приборов, и их начальная калибровка
- Тест на синусоидальном токе различной частоты
- Тест током прямоугольной формы
- Тест на прямоугольном токе с постоянной составляющей
- Тест сигналами произвольной формы, в т.
ч. импульсным - Многозначительный вывод
- Голосовалка
ч. импульснымСписок подопытных приборов, все они подключены параллельно:
Fluke 87-V — качественный автоматический мультиметр, способный вычислять действующее (среднеквадратичное) значение «true rms» измеряемых токов и напряжений.
UT-70C — рабочая лошадка, таскаемая везде и повсюду. Выпущен популярной фирмой Uni-T, тоже автоматический, но уже не «true rms».

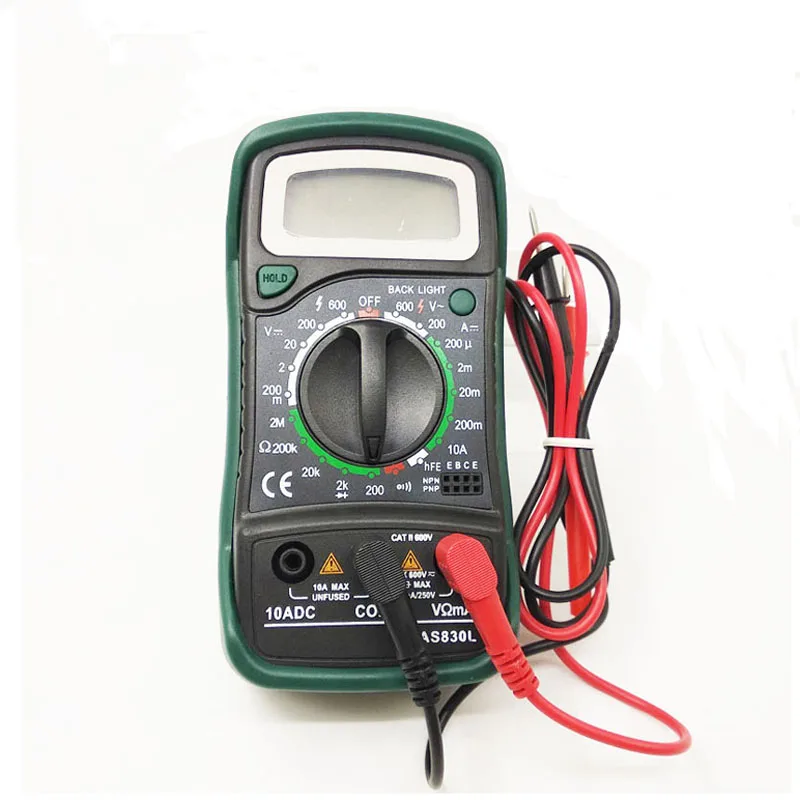

И главные герои исследования — недорогой прибор MAS-830L фирмы Mastech, и совсем безродный DT-832 которые обычно насыпают ведрами на сдачу. Их я арендовал из разных мест, чтобы избежать возможных глюков конкретного единичного экземпляра.
Паспортные данные этих приборов по перем. напряжению
Fluke 87-V
Переменное напряжение 0.1 мВ — 1000 В
Разрешающая способность 1 мВ
Частоты до 20 кГц
Заявленная точность 0.
7 % или 2 ед. мл. разряда
UT-70C
Переменное напряжение до 1000 В
Разрешающая способность 1 мВ
Частоты 40 — 400 Гц
Заявленная точность 1.5 % или 4 ед. мл. разряда
Mastech M830L
Переменное напряжение 0,1 В — 600 В
Разрешающая способность 10 мВ
Частоты 40 — 400 Гц
Заявленная точность 0.5 % или 2 ед. мл. разряда
DT 832
Переменное напряжение 0,1 В — 750 В
Разрешающая способность 0.1 В
Частоты 40 — 400 Гц
Заявленная точность 1.2 % или 10 ед. мл. разряда
В опытах участвует и стрелочный вольтметр переменного тока В3-10А, советского производства, выпущенный в 1969 году. Это хороший качественный прибор. Данный экземпляр немного занижает показания на несколько процентов, но это будет со временем починено. В тестах он используется на пределе измерения «3v».
Подробнее о вольтметре В3-10А можно узнать тут
На принципиальной схеме цветом отмечено прохождение сигнала режиме измерения «3v».
Как видите это обычный вольтметр с диодным выпрямителем. Правда сделан очень надежно, с применением высококачественных компонентов.
И данный экземпляр действительно с военки:
Визуальное наблюдать за подаваемыми на приборы сигналами будем с помощью цифрового осциллографа Lecroy 9354TM. Он тоже лохматых годов, но до сих пор исправно работает.
Внешний вид осциллографа
Под осциллограммой сигнала находится статистика его параметров. Наиболее интересны для данного исследования те, что выделены яркостью на фото:
pkpk — полный амплитудный размах сигнала
RMS — среднеквадратичное значение
freq — частота исследуемого сигнала, или его импульсов
В колонке average наблюдаем среднее значение параметра, low и high — мин. и макс его значения в пределах выборки, sigma среднеквадратическое отклонение.
Пользоваться будем только данными из колонки average.
Калибровка
Подаем на цифровые мультиметры 220 v из розетки. Стрелочный вольтметр пока отключим, т.к. ему еще не сделана профилактика после приобретения.
Также откалибруемся по постоянке, в том числе посмотрим что покажет стрелочный прибор. Подаем 2.5 v от блока питания. Осциллограф немного завышает — как оказалось по сравнению с флюком.
По этому шаблону организованы все фотографии в дальнейшем: сначала осциллограмма, под ней показания приборов.
Теперь убедившись в работоспособности приборов, начинаем тесты. Сигналы подаем от низковольтного ГСС типа Г3-36А. Конечно он не цифровик, но так даже лучше — ближе к реальным условиям.
Синусоидальный переменный ток различной частоты
Подаем напряжение 2.5 v на частотах 30Гц, 300 Гц, 3 кГц, 20 кГц, 50 кГц, и 150 кГц.
Подробности под катом
——————————————————————————
——————————————————————————
——————————————————————————
——————————————————————————
——————————————————————————
Первым как ни странно начал сливаться UT70C начиная с 3 кГц.
В то время как недорогие мультиметры проскочили этот барьер — если конечно не считать что с самого начала их ошибка составляла целых 16% в сторону занижения. На 20 кГц их показания нельзя даже назвать оценочными, так что остались в адеквате только Флюк и стрелочный. Которые прошли 50 кГц еще около дела, но более высокие частоты ими измерять уже бессмысленно.
Тест током прямоугольной формы
Этот режим, как и все дальнейшие — являются нештатными для не «true rms» приборов, но всё же проведем исследование. Подаем примерно 2.5 v прямоугольного напряжения на частотах 30 Гц, 3 кГц, 30 кГц, и 100 кГц.
Подробности под катом
——————————————————————————
——————————————————————————
——————————————————————————
Показания дешевых мультиметров стали более адекватными на частотах до 3 кГц.
А вот UT70C на герцах немного завысил, но выровнялся ближе к делу на 3 кГц. Более высокие частоты потянули только Флюк и стрелочный.
Прямоугольный сигнал с постоянной составляющей
Посмотрим как на них ведут себя приборы на частотах 300 Гц, 3 кГц, 50 кГц, и 200 кГц.
Подробности под катом
——————————————————————————
——————————————————————————
——————————————————————————
Очень эффектно показали себя недорогие мультиметры, для них частотный барьер кажется утратил актуальность. В то время как нормальные приборы до последнего пытаются работать
процессором чтоб выжать нечто адекватное — простые вплоть до 200 кГц банально показывают амплитудное значение сигнала.
Теперь понятно чем восторгаются искатели сверхъединичных технологий, и почему предпочитают
приборы. По ним ведь легче всего получается вечняк…
Подаем сигналы сложной формы
Которые получены путем искажения прямоугольного напряжения катушками и конденсаторами.
Подробности под катом
——————————————————————————
——————————————————————————
——————————————————————————
На первом сигнале с основной частотой 5 кГц — адекватные показания только у Флюка и стрелочного прибора.
Короткие биполярные импульсы нормально переваривает Флюк (ну и конечно осциллограф тоже). А вот дешевые приборы их практически не видят.
UT-70C дает ошибку более половины действующего значения, да и стрелочный тоже немалую.
Третий эксперимент на частоте 30 кГц — результат получше предыдущего, но ошибка тем не менее заметна.
В четвертом опыте снова подан ток с постоянной составляющей. Дешевые мультиметры и в этот раз выдали амплитудное значение, да еще и с некоторым превышением.
По завершении любых исследований, полагается делать вывод.
В данном случае он может быть таким
Updated: Присоединю два комментария читателей,
проясняющие парадоксальность данной статьи
Всем критикующим «измеряли не тем, не так и не то»: статья, ИМХО, является продолжением цикла про строителей сверхъединичных генераторов и как раз и призвана показать, что все эти гении от физики и электротехники, пользуясь дешевыми мультиметрами, измеряют сферического коня в вакууме, а не реальную картину в своих генераторах.
Это не сравнительный обзор тестеров, это обзор тестеров применительно именно к вечнякам, когда подобными тестерами пытаются измерять что-то на мегагерцовых частотах (или постоянку со сложными высокочастотными выбросами).
Да, но это ясно только тем кто читал эти предыдущие статьи. Даже не столько сами статьи, сколько комментарии к ним.
Для тех кто не читал и открывает эту статью это выглядит именно как простой сравнительный тест мультиметров, и как вывод что «вот этим китайским г… пользоваться вообще нельзя», покупайте все Флюки а всему остальному место в мусорном ведре. Хотя вывод как раз из всех проведенных тестов можно совсем другой(противоположный) сделать — для своей области применения дешевые китайские тестеры даже на удивление адекватны — дают ровно то что заявлено производителями и сколько заплачено (с учетом цены даже пожалуй больше чем можно ожидать за такую цену)…
Как проверить на обратную полярность с помощью мультиметра
Этот сайт содержит партнерские ссылки на продукты.
Мы можем получать комиссию за покупки, совершенные по этим ссылкам.
0 акции
- Поделиться
- Твит
Электрическая система вашего дома важна для более комфортной жизни. Однако если электромонтажные работы выполняет новичок, возможны риски, в том числе переполюсовка. Хотите знать, что означает обратная полярность? Читайте дальше.
Содержание:
- Определение обратной полярности
- Проверка обратной полярности с помощью мультиметра
- Почему обратная полярность опасна?
- Что вызывает обратную полярность?
- Проверка полярности
- Заключение
Определение обратной полярности
В розетках может возникнуть обратная полярность, если электрическую проводку проводит неопытный электрик. При этом некоторые из ваших домашних розеток могут вас ударить током, что достаточно болезненно и рискованно.
Если ваши розетки имеют обратную полярность, нейтральный провод подключается к правильному положению горячего провода.
В этом случае в вашей розетке всегда есть протекающее электричество. Даже ваш прибор выключен. Вы можете этого не знать, но это опасно.
Проверка обратной полярности с помощью мультиметра
Хотите проверить обратную полярность с помощью мультиметра? Вы можете выполнить следующие шаги.
- Вставьте черный провод в средний вход в нижней части мультиметра. Затем вы можете подключить красный провод к правому входу. Теперь вы можете включить мультиметр, повернув ручку посередине в положение «Напряжение переменного тока».
- Один провод можно поместить в более длинное вертикальное отверстие розетки. Это нулевой нейтральный контакт. Вы также можете разместить другой провод на более коротком вертикальном отверстии, которое представляет собой горячий контакт на 120 вольт. Если ваш мультиметр показывает показания, значит, полярность правильная, поскольку напряжение передается от горячего контакта к нейтральному.
- Поместите один провод в отверстие нейтрали, а другой провод в отверстие заземления. Если ваш мультиметр не показывает показания, обратной популярности нет. Таким образом, напряжение перемещается между нейтралью и заземлением. Оба имеют нулевое напряжение.
Если ваш мультиметр не показывает показания, обратной популярности нет. Таким образом, напряжение перемещается между нейтралью и заземлением. Оба имеют нулевое напряжение.Почему обратная полярность опасна?
Важно, чтобы нейтральный и горячий провода были подключены к правильным клеммам в электрической розетке или цепи вашего дома. В противном случае возникнет обратная полярность, которая может вас шокировать. Это может даже привести к потенциальной опасности для вашего дома.
При обратной полярности в вашей розетке все еще течет ток, когда ваши приборы должны быть выключены. Между тем, даже при отсутствии тока, если вы случайно коснетесь повреждения или неправильной части устройства, могут произойти несчастные случаи. Неправильная полярность в электрической розетке может привести к возгоранию, поражению электрическим током и короткому замыканию. Даже простой торшер небезопасен при обратной полярности.
Еще одним недостатком обратной полярности является то, что это может привести к повреждению ваших приборов, а также других электронных устройств.
Если живое напряжение присутствует в неправильном месте цепи, это заставит устройство оставаться под напряжением, даже если оно уже выключено. Существует также высокая вероятность поражения электрическим током и перегрева.
Что вызывает обратную полярность?
Обратная полярность может представлять опасность для вашей электрической системы. Это может повредить ваши приборы, устройства и даже причинить вред вам и вашей семье. Некоторые из его причин включают в себя:
- Обратная полярность может произойти, если белый и черный провода были перепутаны в цепи или между двумя розетками в одной цепи.
- Неправильно подключать черный провод к серебряному винту. Точно так же белый провод не следует соединять с проводом, идущим к латунному винту.
- Это может произойти, если и белый, и черный провода неправильно подключены к электрощиту.
- Обратная полярность возникает, если визуально трудно определить, где белый, а где черный провод в старой электрической цепи. Между тем, легко определить горячий провод с помощью VOM, тестера неона, электрического тестера или цифрового мультиметра, проверив ток или напряжение между одним проводом и землей.
- Другая причина — когда кто-то не знает правильных соединений для многопроводной ответвленной цепи или красного провода в 3-проводной цепи.
- Возможна обратная полярность при наличии ошибок в проводке в цепи. Примером этого является неожиданное появление тока на нейтральном проводе в электрической цепи.
Между тем, легко определить горячий провод с помощью VOM, тестера неона, электрического тестера или цифрового мультиметра, проверив ток или напряжение между одним проводом и землей.Неправильная полярность может нанести вред вашему дому. Если не принять быстрых мер, это может привести к пожару и другим опасностям, которые в конечном итоге могут принести вам сожаления и разочарования. Это также может привести к смерти. Конечно, вы не хотите, чтобы эти потенциальные проблемы произошли. При этом вы должны быть достаточно ответственными, чтобы исправить свою обратную полярность как можно скорее.
Другим решением является проверка обратной полярности с помощью мультиметра.
Вы можете выполнить шаги, упомянутые ранее, чтобы определить, есть ли неисправная проводка или соединение в вашей электрической системе. Важно узнать, есть ли обратная полярность, чтобы убедиться, что ваш дом защищен от огня и других возможных опасностей.
Проверка полярности
Проверка полярности необходима для проверки правильности электрического подключения. С помощью этого теста можно определить, закреплены ли установленные в системе выключатели в токонесущем проводнике, а не в нейтрали. Если вы не знаете полярности, вы можете получить удар током, особенно в процессе обслуживания.
Что еще более важно, вы также должны знать, как использовать мультиметр для определения обратной полярности. При этом вы можете безопасно устранить повреждение в вашей электрической цепи или розетке. Кроме того, вы и ваша семья также защищены от несчастных случаев со смертельным исходом, вызванных обратной полярностью. Между тем, проверка полярности также может проводиться различными методами.
Эти методы включают проверку непрерывности, визуальный осмотр и живое тестирование.
Заключение
Если вы хотите спокойствия и более удобной жизни в доме, вам рекомендуется провести проверку обратной полярности с помощью мультиметра. Это поможет вам предотвратить ненужные расходы в будущем, которые могут быть вызваны обратной полярностью. Ваш дом должен быть безопасной зоной, поэтому убедитесь, что у вас есть правильная полярность для вашей электрической цепи или розеток. Это полезно для предотвращения повреждений ваших приборов и других электронных устройств.
Аналоговые мультиметры — ЭКГ | NTE Electronics
Аналоговые мультиметры
AM-10
Наведите для просмотрабольшое изображение
Карманный аналоговый мультиметр
- Карманный — очень экономичный
- 6 функций, 10 диапазонов
- ±4% Базовая погрешность постоянного тока
- Зеркальная шкала 2 дюйма
- 2 кОм/В Входная чувствительность переменного и постоянного тока
- Защита предохранителей и диодов
- Постоянный ток
- Сопротивление
- децибел
- Тест батареи
- 90-дневная ограниченная гарантия
| |||
|---|---|---|---|
(113 г)АМ-30
Наведите указатель мыши, чтобы просмотретьбольшое изображение
Аналоговый мультиметр с высоким входом
- Карманный размер — очень экономичный
- 6 функций, 10 диапазонов
- ±4% Базовая погрешность постоянного тока
- Зеркальная шкала 2 дюйма
- 2 кОм/В Входная чувствительность переменного и постоянного тока
- Защита предохранителей и диодов
- Постоянный ток
- Сопротивление
- децибел
- Тест батареи
- 90-дневная ограниченная гарантия
| |||
|---|---|---|---|
(113 г)ФЭТ-43
Наведите курсор для просмотрабольшое изображение
Высококачественный аналоговый мультиметр
- Очень высокое входное сопротивление
- Отличный инструмент для устранения неполадок
- 5 функций, 43 диапазона
- 4,5-дюймовая измерительная шкала
- Точность постоянного тока ±2,5% FS
- Входное сопротивление 10 МОм постоянного тока, 1 МОм переменного тока
- Полевой транзистор Вход
- Ювелирный счетчик
- Защита от перегрузки †
- Переключатель изменения полярности *
- Регулировка шкалы центра нуля
- Индикатор низкого заряда батареи
- Металлическая наклонная подставка
- Ограниченная гарантия сроком на 1 год
