Что такое Arduino Nano 3.0
Arduino Nano 3.0 — это компактная платформа для разработки на базе микроконтроллера ATmega328. Она представляет собой уменьшенную версию популярной платы Arduino Uno, сохраняя при этом большинство ее функциональных возможностей. Основные особенности Arduino Nano 3.0:
- Габариты всего 18 x 45 мм
- Микроконтроллер ATmega328 с 32 КБ флеш-памяти
- Питание через mini-USB или от внешнего источника 7-12В
- 14 цифровых входов/выходов
- 8 аналоговых входов
- Поддержка интерфейсов UART, I2C, SPI
Благодаря своим компактным размерам Arduino Nano 3.0 отлично подходит для создания портативных устройств и встраивания в различные проекты. При этом плата полностью совместима с Arduino IDE и имеет тот же функционал, что и полноразмерный Arduino Uno.
Технические характеристики Arduino Nano 3.0
Рассмотрим основные технические параметры платформы Arduino Nano 3.0:
- Микроконтроллер: ATmega328
- Рабочее напряжение: 5В
- Входное напряжение: 7-12В
- Цифровые входы/выходы: 14 (из них 6 с ШИМ)
- Аналоговые входы: 8
- Постоянный ток через вход/выход: 40 мА
- Флеш-память: 32 КБ (2 КБ для загрузчика)
- ОЗУ: 2 КБ
- EEPROM: 1 КБ
- Тактовая частота: 16 МГц
Как видим, по своим характеристикам Arduino Nano 3.0 практически идентична Arduino Uno, отличаясь только меньшими габаритами и отсутствием разъема питания.
Как подключить и запрограммировать Arduino Nano
Подключение и программирование Arduino Nano выполняется следующим образом:
- Подключите плату к компьютеру с помощью кабеля mini-USB
- Установите драйверы (если требуется) и Arduino IDE
- В Arduino IDE выберите плату «Arduino Nano» и порт
- Напишите скетч или откройте пример
- Нажмите кнопку «Загрузить» для прошивки платы
После этого ваша программа начнет выполняться на Arduino Nano. Для питания от внешнего источника можно использовать контакты Vin и GND. Не забудьте про правильное подключение устройств к цифровым и аналоговым пинам платы.

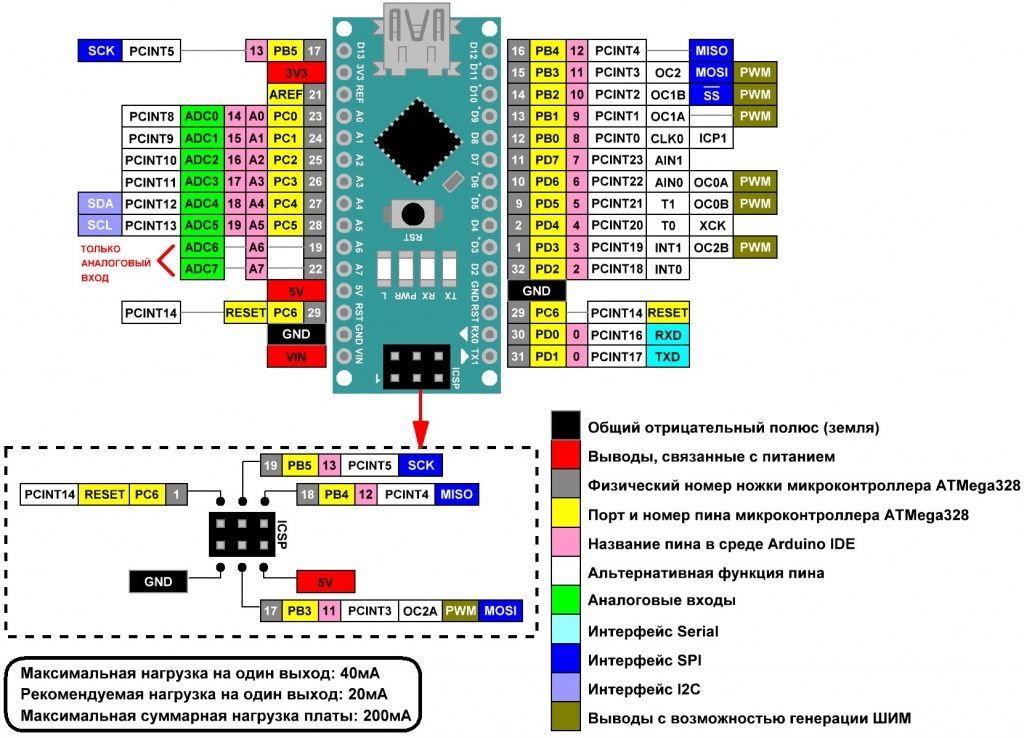

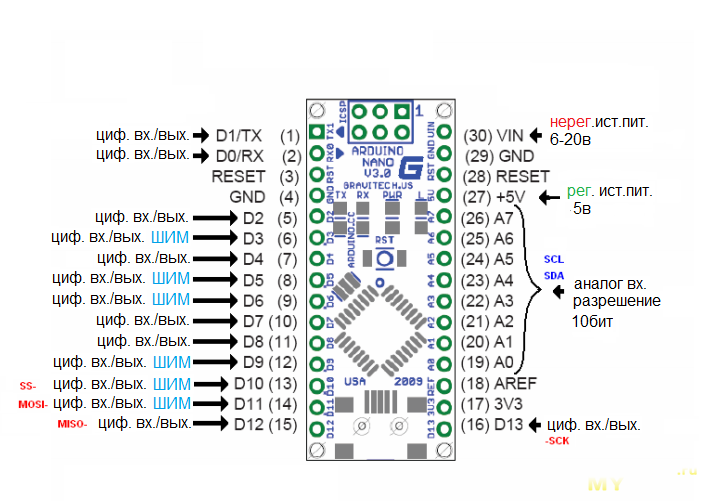

Распиновка Arduino Nano 3.0
Несмотря на компактные размеры, Arduino Nano 3.0 имеет большое количество пинов для подключения. Рассмотрим основную распиновку платы:
- D0-D13 — цифровые входы/выходы
- A0-A7 — аналоговые входы
- TX, RX — пины последовательного интерфейса
- SDA, SCL — пины интерфейса I2C
- MOSI, MISO, SCK — пины интерфейса SPI
- AREF — опорное напряжение для АЦП
- 3V3 — выход напряжения 3.3В
- 5V — выход напряжения 5В
- GND — земля
- Vin — вход для внешнего питания
Зная назначение каждого пина, вы сможете правильно подключать различные датчики, модули и устройства к вашей Arduino Nano.
Проекты на Arduino Nano 3.0
Arduino Nano отлично подходит для создания различных интересных проектов. Вот несколько идей, что можно сделать на базе этой платформы:
- Умные часы с датчиком температуры и влажности
- Система автоматического полива растений
- Робот, управляемый со смартфона
- Электронный замок с RFID-идентификацией
- Метеостанция с LCD-дисплеем
- Контроллер RGB-подсветки
- Счетчик посетителей на ИК-датчике
Возможности Arduino Nano практически безграничны. Эта платформа позволяет воплотить в жизнь самые смелые идеи, при этом обеспечивая компактность и энергоэффективность устройства.
Преимущества и недостатки Arduino Nano 3.0
Рассмотрим основные плюсы и минусы использования Arduino Nano 3.0 по сравнению с другими платформами:
Преимущества:
- Компактные размеры
- Низкое энергопотребление
- Полная совместимость с Arduino IDE
- Большое количество портов ввода-вывода
- Невысокая стоимость
Недостатки:
- Отсутствие разъема питания
- Меньше памяти, чем у Arduino Mega
- Нет встроенного Ethernet или WiFi
В целом, Arduino Nano 3.0 — это отличный выбор для большинства любительских и образовательных проектов, особенно если важны компактность и энергоэффективность.
Сравнение Arduino Nano с другими платформами
Сравним Arduino Nano 3.0 с некоторыми другими популярными платформами для разработки:
| Характеристика | Arduino Nano 3.0 | Arduino Uno | Raspberry Pi Zero |
|---|---|---|---|
| Процессор | ATmega328 (8-бит) | ATmega328P (8-бит) | ARM11 (32-бит) |
| Тактовая частота | 16 МГц | 16 МГц | 1 ГГц |
| ОЗУ | 2 КБ | 2 КБ | 512 МБ |
| Флеш-память | 32 КБ | 32 КБ | — |
| GPIO | 22 | 20 | 40 |
| USB | Mini | Type B | Micro |
| Размеры | 18×45 мм | 68.6×53.4 мм | 65×30 мм |
Как видим, Arduino Nano занимает промежуточное положение между простыми микроконтроллерными платами и более мощными одноплатными компьютерами. Это делает ее универсальным решением для широкого спектра проектов.
Заключение
Arduino Nano 3.0 — это мощная и компактная платформа для разработки электронных проектов. Благодаря своим небольшим размерам и низкому энергопотреблению, она отлично подходит для создания портативных устройств. При этом Arduino Nano сохраняет совместимость с огромной экосистемой Arduino, что дает разработчикам доступ к тысячам библиотек и готовых примеров кода.
Эта платформа идеально подойдет для начинающих разработчиков, студентов и любителей электроники. С ее помощью можно быстро прототипировать различные устройства и воплощать в жизнь самые смелые идеи. Хотя Arduino Nano и уступает по мощности более продвинутым платформам, ее возможностей вполне достаточно для реализации большинства любительских и образовательных проектов.
Arduino Nano V3.0 — Характеристики платы, драйвера
Платформа Arduino Nano (рус. Ардуино Нано) — открытая и компактная платформа с семейства Arduino, построенная на микроконтроллере ATmega328 (Arduino Nano 3.0) или ATmega168 (Arduino Nano 2.x), имеет небольшие размеры и может использоваться в лабораторных работах.
Arduino Nano — это уменьшенный аналог Arduino Uno, отличается формфактором платы, которая в 2-2.5 раза меньше (19 x 43 мм), чем Arduino Uno (53 х 69 мм), в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB. Платформа Nano имеет контакты в виде пинов, поэтому ее легко устанавливать на макетную плату.
На плате используется чип FTDI FT232RL для USB-Serial преобразования и применяется mini-USB кабель для связи с ардуино вместо стандартного. Связь с различными устройствами обеспечивают UART, I2C и SPI интерфейсы.
Характеристики Arduino Nano V3.x ATmega328
| Микроконтроллер | ATmega328P |
| Рабочее напряжение | 5 В |
| Напряжение питания (рекомендуемое) | 7-12 В |
| Напряжение питания (предельное) | 6-20В |
| Цифровые входы/выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы | 8 |
| ШИМ (PWM) пины | 6 |
| Постоянный ток через вход/выход | 40 мА |
| Максимальный выходной ток вывода 3.3V | 50 мА |
| Flash-память | 32 Кб из которых 2 Кб используются загрузчиком |
| SRAM | 2 Кб |
| EEPROM | 1 Кб |
| Тактовая частота | 16 МГц |
| Встроенный светодиод | 13 |
| Длина | 45.0 мм |
| Ширина | 18.0 мм |
| Вес | 7 г |
Принципиальная схема
Характеристики Arduino Nano V2.3 ATmega168PA
| Микроконтроллер | ATmega168PA |
| Рабочее напряжение | 5 В |
| Напряжение питания (рекомендуемое) | 7-12 В |
| Напряжение питания (предельное) | 6-20 В |
| Цифровые входы/выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы | 8 |
| ШИМ (PWM) пины | 6 |
| Постоянный ток через вход/выход | 40 мА |
| Максимальный выходной ток вывода 3.3V | 50 мА |
| Flash-память | 16 Кб из которых 2 Кб используются загрузчиком |
| SRAM | 1 Кб |
| EEPROM | 512 байт |
| Тактовая частота | 16 МГц |
| Встроенный светодиод | 13 |
| Длина | 42.0 мм |
| Ширина | 18.5 мм |
| Вес | 7 г |
Принципиальная схема
Arduino Nano Ch440G V3.0
Этот вариант Ардуино-контроллера является миниатюрной версией Arduino UNO. Его 30 выводов полностью повторяют выводы UNO и имеют два дополнительных налоговых входа А6 и А7. USB-TTL мост Ch440G и USB-mini разъем позволяют проводить полноценную отладку непосредственно из среды разработки. USB-мост Ch440G требует установки на компьютер драйвера, который можно скачать здесь.
Благодаря интерфейсу USB-UART реализован на базе микросхемы Ch440G, данная версия Arduino Nano сильно дешевле, чем её аналог на базе микросхемы FT232RL.
Описание элементов платы Arduino Nano V3
- USB Jack – разъем USB Mini-B для подключения устройств USB;
- Analog Reference Pin – для определения опорного напряжения АЦП;
- Ground – земля;
- Digital Pins (2-13) – цифровые выводы;
- TXD – пин передачи данных по UART;
- RXD – пин приема данных по UART;
- Reset Button – кнопка перезагрузки микроконтроллера;
- ISCP (In-Circuit Serial Programmer) – контакты для перепрограммирования платы;
- Microcontroller ATmega328P – микроконтроллер — главный элемент на плате;
- Analog Input Pins (A0-A7) – аналоговые входы;
- Vin – вход используется для подачи питания от внешнего источника;
- Ground Pins – земля;
- 5 Volt Power Pin – питание 5 В;
- 3 Volt Power Pin – питание 3.3 В;
- RST – вход для перезагрузки;
- SMD Crystal – кварцевый резонатор (жарг. «кварц») — прибор, в котором пьезоэлектрический эффект и явление механического резонанса используются для построения высокодобротного резонансного элемента электронной схемы;
- TX LED (White) – светодиод — индикатор отправления данных по UART;
- RX LED (Red) – светодиод — индикатор приёма данных по UART;
- Power LED (Blue) – светодиод — индикатор питания;
- Pin 13 LED (Wellow) – подключенный светодиод к 13-му пину.
Описание пинов/Распиновка Arduino Nano
Каждый из 14 цифровых выводов Nano, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 5 В. Каждый вывод имеет нагрузочный резистор 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:
- Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы подключены к соответствующим выводам микросхемы последовательной шины FTDI USB-to-TTL.
- Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции
attachInterrupt(). - ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции
analogWrite(). - SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
- LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.
На платформе Nano установлены 8 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Стандартно выводы имеют диапазон измерения до 5 В относительно земли, тем не менее имеется возможность изменить верхний предел посредством функции analogReference(). Некоторые выводы имеют дополнительные функции:
- I2C: A4 (SDA) и A5 (SCL). Посредством выводов осуществляется связь I2C (TWI). Для создания используется библиотека Wire.
Дополнительная пара выводов платформы:
- AREF. Опорное напряжение для аналоговых входов. Используется с функцией
analogReference(). - Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.
Питание Arduino Nano
Arduino Nano может получать питание через подключение Mini-B USB, или от нерегулируемого 6-20 В (вывод 30), или регулируемого 5 В (вывод 27), внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением.
Микросхема FTDI FT232RL (или Ch440G) получает питание, только если сама платформа запитана от USB. Таким образом при работе от внешнего источника (не USB), будет отсутствовать напряжение 3.3 В, генерируемое микросхемой FTDI FT232RL (или Ch440G), при этом светодиоды RX и TX мигаю только при наличие сигнала высокого уровня на выводах 0 и 1.
Установка драйверов
В Windows драйверы будут установлены автоматически, при подключении платы, если вы использовали установщик. Если вы загрузили и распаковали Zip архив или по какой-то причине плата неправильно распознана, выполните приведенную ниже процедуру.
- Нажмите на меню «Пуск» и откройте панель управления.
- Перейдите в раздел «Система и безопасность» (System and Security). Затем нажмите «Система» (System). Затем откройте диспетчер устройств (Device manager).
- Посмотрите под Порты (COM и LPT) (Ports (COM & LPT)). Вы должны увидеть открытый порт с именем «FT232R USB UART». Если раздел COM и LPT отсутствует, просмотрите раздел «Другие устройства», «Неизвестное устройство».
- Щелкните правой кнопкой мыши по порту FT232R USB UART и выберите опцию «Обновить драйверы…».
- Затем выберите опцию «Выполнить поиск драйверов на этом компьютере».
- Наконец, найдите каталог FTDI USB Drivers, который находится в папке «Drivers» программы Arduino.
- После этого Windows завершит установку драйвера.
Выбор платы и порта
Откройте Arduino IDE. Из меню Tools>Board выбирается Arduino Nano.
Выберите микроконтроллер, на базе которого сделана ваша плата. Для Arduino Nano V3.x — это ATmega328P, а для Arduino Nano V2.x — ATmega128.
Выберите последовательный порт платы в меню Tools>Port. Скорее всего, это COM3 или выше (в моём случае — это COM5).
Если у вас модель Arduino Nano Ch440G, то лучше использовать программатор Arduino as ISP.
Материалы
Arduino_Nano-Rev3.2-SCH.pdf
ArduinoNanoManual23.pdf
Arduino_Nano | Аппаратная платформа Arduino
Arduino_nano
Arduino_NANO_Ch440_Rev3.pdf
Купить Arduino Nano V3 на AliExpress
Arduino Nano 3.0
Добрый день. Не так давно я делился с Вами впечатлениями о купленном стартовом наборе Arduino. («mysku.ru/blog/aliexpress/36528.html#mcut»). Сегодня хочу предложить вам познакомиться с Arduino Nano 3.0 и поговорить/посмотреть о его применении в проекте. Всех интересующихся, прошу под кат.На али мной был заказан Arduino Nano 3.0 для использования в небольших дальнейших поделках. (но момент заказа вообще ничего в них не понимал, теперь вижу, что есть варианты интересней за эти деньги). Получил посылку вместе с другими мелочами где-то через недели 3.
Упаковано всё было в белый плотный пакет и сильно замотано.
Характеристики:
Микроконтроллер — ATmega328Рабочее напряжение — 5 В
Входное напряжение (рекомендуемое) — 7-12 В
Входное напряжение (предельное) — 6-20 В
Цифровые Входы/Выходы — 14 (6 из них могут использоваться как выходы ШИМ)
Аналоговые входы — 8
Постоянный ток через вход/выход — 40 мА
Флеш-память — 32 Кб (при этом 2 Кб используются для загрузчика)
ОЗУ — 2 Кб
EEPROM — 1 Кб
Тактовая частота — 16 МГц
Размеры — 1.85 см x 4.3 см
Такая маленькая платка подойдет для большинства мелких проектов, портов хватает, главным ограничением будет 2 кб памяти.
Программируется простым подключением через USB кабель к ПК (установка драйверов детально описана в прошлом обзоре).

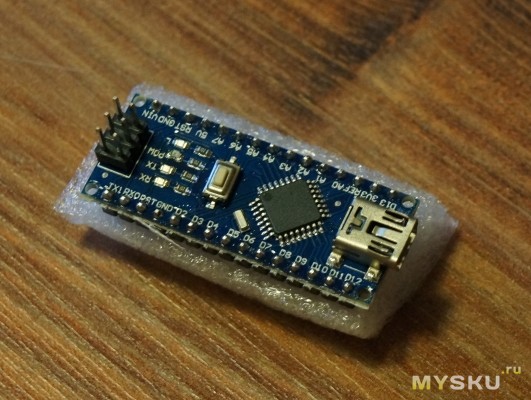

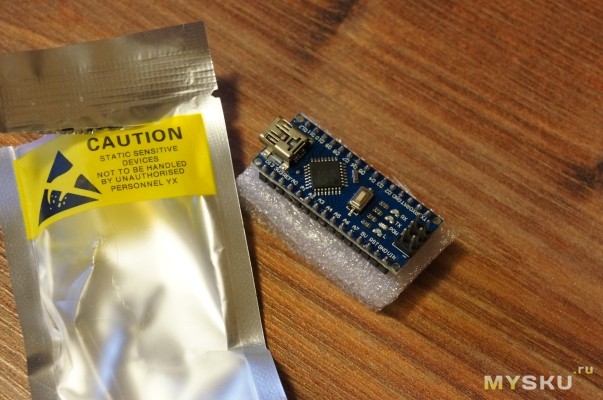

Платка пришла с распаянными ножками в антистатичном пакете и воткнутая в мягкую подложку

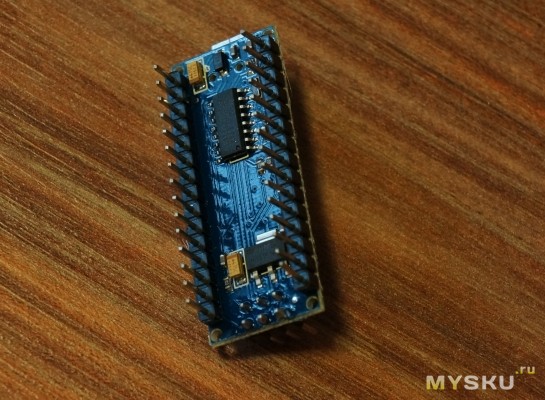

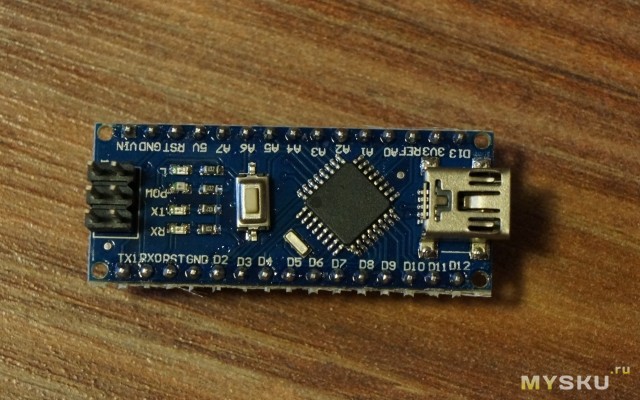

Виды с разных сторон:
В моём прошлом обзоре в комментариях возникли некоторые споры о возможности/целесообразности применения Arduino, предлагаю рассмотреть один из примеров использования.
Интервалометр на любой фотоаппарат
Я уже говорил, что намерен был собрать устройство для управления своим фотоаппаратом Sony NEX-5N по Bluetooth (далее BT). Обзову это таймлапсом (есть такое понятие в интернете). Сама тема таймлапса для зеркальный фотоаппаратов опасна т.к. огромное кол-во срабатывания затвора но на некоторых фотоаппаратах есть функция «электронная шторка затвора», что помогает.Для изготовления устройства нам потребуется:
- Arduino Nano 3.0 (или аналоги)
- ИК светодиод (можно выпаять с любого пульта ДУ)
- несколько проводов
- модуль BT для arduino
- резистор на 1 кОм
- корпус
- питание
- много терпения, чтобы написать код
Оговорюсь, что на идею меня сподвиг пост на сайте samopal.pro ( http://samopal.pro/sony-nex2/ ) (отдельное большое спасибо), где аналогичное устройство было собрано.
Я решил собрать себе немного иное устройство заменив управление с радио на BT(в ущерб дальности) и раз уж живём в веке высоких технологий, то и уйти от кнопок/индикации на корпусе в сторону управления со смартфона.

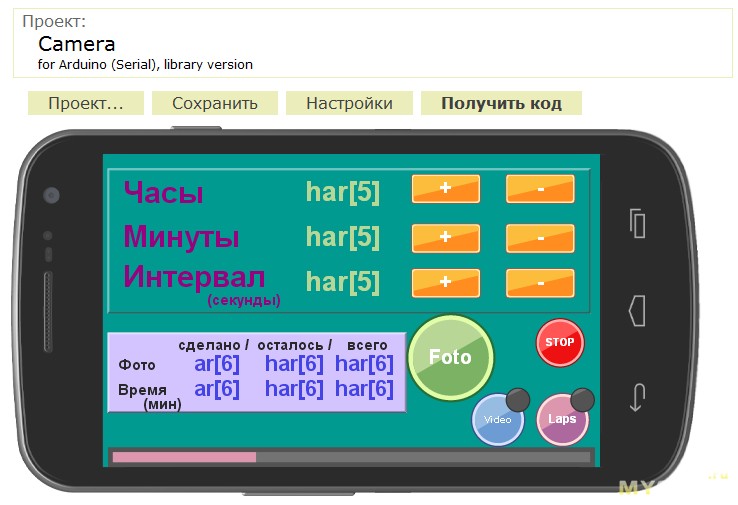

Для создания визуального интерфейса я снова использую программу RemoteXY и их онлайн редактор. Получилась вот такая картинка:
Дам небольшие пояснения:
Выставляется длительность (настройка до минут) и интервал (в секундах) для таймлапса (см. верхная половина экрана). Слева внизу отображается информация в реальном времени о кол-ве времени/фотографий отснятых с начала съемок и оставшихся. Для начала съемки нажимаем кнопку «Laps» и в правом углу кнопки загорается индикатор работы, в самом низу индикатор, наглядно показывающий прогресс съемки.
Конечно, глупо бы было не встроить сразу возможность мгновенного фото (задержка в 1 сек) и возможность писать видео (также присутствует индикатор работы).
Для принудительной остановки видео/таймлапса используется отдельная кнопка «Stop».
Визуально всё смотрится неплохо, ещё подумываю добавить готовые варианты съемок фото (3 фото через 3 сек, 5 через 10 и т.п.), но как-то они не очень красиво выглядят(шрифт внутри кнопок вручную не регулируется).
А вообще, вся эта куча букв куда лучше воспринимается на примере следующего видео: (качество ставьте от 720p и экран пошире, а то тут не увидете).
внимательные зрители обратили внимание в видео, что все время указано в минутах, а на самом деле идёт в секундах (сделал для наглядности, в коде уже всё поправлено).

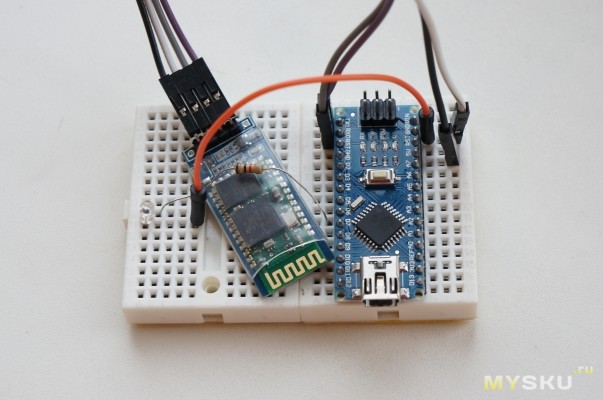

В собранном виде на макетной плате это выглядит следующим образом
Чуть поясню:
Модуль BT подключен к порту RX/TX и к питанию/земле (на момент вливания прошивки в устройство через USB отключайте питание BT модуля, т.к. используются одни и те же порты и прошивка не зальется).
От цифрового порта D6 идет резистор 1кОм (пробовал 220 Ом, как писали в интернете, но выгорел ИК-светодиод) и на землю платы. Выгоряют ИК-диоды моментально!!!

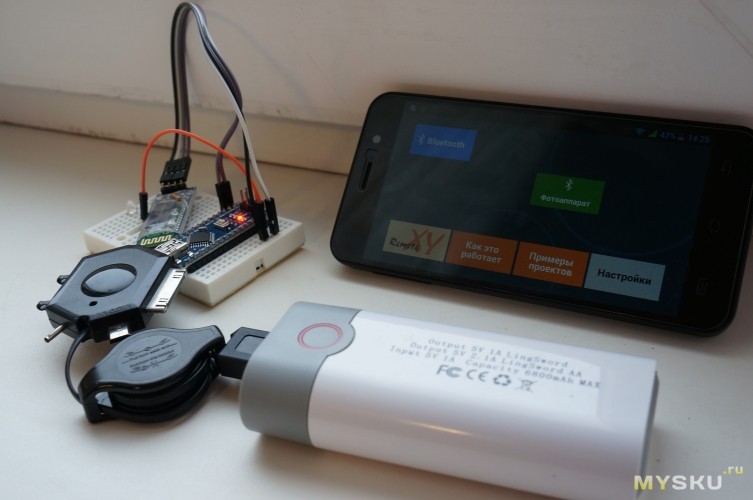

Далее прошиваем и подключаем к внешнему питанию, например к повербанку:
Про код
Написание кода было для меня головной болью, т.к. это мой первый такой проект. Тут двумя словами не обойтись, да и смысла тут расписывать не вижу, но укажу лишь, что изначальные ИК-коды для моего фотоаппарата не подошли (вроде) и я ломал голову вставляя другие взамен стандартных. Использовалась также в обязательном порядке эта библиотека.Код на яндекс диске https://yadi.sk/d/BKj3Im0am7HA9
Итог
Вот таким нехитрым способом можно собрать себе неплохой таймлапс на любой фотоаппарат, имеющий ИК-управление буквально за копейки. Готовые варианты в официальном магазине будут значительнее дороже.Мне же осталось найти способ сделать корпус для этого устройства (доступом к 3D-принтерам/ЧПУ не имею (если есть люди, готовые с этим помоч, буду очень благодарен), но оптимальным, думаю, будет сделать устройство в виде «прослойки» между штативом и фотоаппаратом, можно ещё и усиленную батарею для фотика туда смастерить).
Спасибо Вам всем за внимание и до новых встреч.
Всем добра!
Arduino Nano v3.0 — модуль на микроконтроллере ATMEGA328P-AU
Arduino Nano v3.0 — на микроконтроллере ATMEGA328P-AU
Arduino Nano v3.0 — в данном обзоре речь пойдет об модернизированном модуле контроля Nano v3.0 для Arduino «DCCduino». Конечно в связи с модификацией этой модели он и стоить стал немного дороже обыкновенных приборов Nano v3.0 , где-то в пределах 2$.
Нужно ли платить больше за усовершенствование?
Вот на этот вопрос, а также об особых отличиях стандартной платы от улучшенной версии постараемся ответить в этом обзоре.
Характеристика от производителя:
Nano V3.0 Module ATMEGA328P-AU Improved Version For Arduino
Feature:
Chipset: ATMEGA328P-AU
Use the popular micro USB interface in place of mini USB interface
The download speed is more fast
Use ATMEGA328P-AU chip
Use 49s crystal oscillator
Package included:
1 x Nano V3.0 Module ATMEGA328P-AU Improved Version For Arduino
Как можно понять из представленного здесь описания Arduino Nano v3.0 , главное отличие улучшенной версии от стандартной заключается в том,
что здесь имеется micro USB-порт взамен mini USB на обычном модуле. Помимо этого в модифицированной версии задействован кварцевый резонатор серии HC-49S в усеченном металлическом корпусе. Основное его предназначение — стабилизация полосы частот в аналогово-цифровых цепях.
Кварцевый резонатор HC49S-12.000 MHZ-20PF
Кварцевый резонатор HC49S-12.000 MHZ-20PF включен в цепь микросхемы USB/UART-конвертора Ch440G. USB-конвертер — это такой маленький модуль на печатной плате, который служит для прошивки микроконтроллеров и подключения дополнительных устройств. Поясню сразу, что кварцевый резонатор, установленный на плате синего цвета, исполнен в корпусе SMD с номиналом 12.0 МГц. Второй резонатор исполненный в корпусе меньшего размера и не совсем понятным обозначением «AO», включен в цепь чипа ATMEGA328P-AU.
Сравнение модулей Arduino
Оригинальный Arduino Nano v3.0 , согласно заявленной характеристики, реализован также на кварце 16 MHz, вместе с тем и стандартная, дешевая плата имеет такие же параметры (делал замеры). Наименование и графическое обозначение выводов стандартной печатной платы Nano v3.0 полностью совпадают с улучшенным вариантом.
Для визуального сравнения модулей Nano v3.0 ниже показаны платы двух вариантов, образец платы голубого цвета — это стандартное устройство по цене 2 доллара. Плата оранжевого цвета — это улучшенный вариант, кстати оба устройства собраны с использованием микроконтроллера ATMEGA328P-AU.
Несколько слов по сборке приборов Nano. Обе печатные платы выполнены с не совсем безупречным качеством пайки, два контакта штыревого соединителя на дешевой плате просто не пропаяны. Да и сам разъем установлен косо относительно осевой линии, контактные площадки имеют следы сгоревшего флюса. Модифицированный вариант устройства также выполнен не качественно. Один контакт на кнопке предназначенной для сброса почти полностью не пропаян. Хотя в процессе тестирования обеих модулей, отчетливой разницы между ними не обнаружено. Функционировали в стабильном и четком режиме, довольно быстро.
Итоговое заключение:
Положительные стороны у модифицированного прибора Nano v3.0:
Минусы:
— стоимость
— отсутствие соединительного micro USB провода в наборе
И вот теперь можно задаться вопросом, нужно ли платить на 2 доллара больше за усовершенствованную версию? Наверное можно и переплатить в случае необходимости использования обычного провода микро USB, взамен мини USB, которые установлены на всех других приборах Nano.
Принципиальные схемы и исходные данные
Arduino Nano 3.0: Arduino Nano 3.0 (ATmega328)
Схемы и файлы Eagle: ArduinoNano30Eagle
Драйвер последней версии для USB-SERIAL Ch440 можно скачать здесь: Драйвер-Ch441SER
Arduino Nano | Аппаратная платформа Arduino
Общие сведения
Платформа Nano, построенная на микроконтроллере ATmega328 (Arduino Nano 3.0) или ATmega168 (Arduino Nano 2.x), имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB. Nano разработана и продается компанией Gravitech.
Принципиальные схемы и исходные данные
Arduino Nano 3.0 (ATmega328): схемы и файлы Eagle.
Arduino Nano 2.3 (ATmega168): руководство (pdf) и файлы Eagle. Примечание: т.к. свободная версия файлов Eagle не позволяет работать более чем с двумя слоями, а данная версия схем Nano содержит четыре слоя, то схемы публикуются не трассированными.
Краткие характеристики
Микроконтроллер | Atmel ATmega168 или ATmega328 |
Рабочее напряжение (логическая уровень) | 5 В |
Входное напряжение (рекомендуемое) | 7-12 В |
Входное напряжение (предельное) | 6-20 В |
Цифровые Входы/Выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
Аналоговые входы | 8 |
Постоянный ток через вход/выход | 40 мА |
Флеш-память | 16 Кб (ATmega168) или 32 Кб (ATmega328) при этом 2 Кб используются для загрузчика |
ОЗУ | 1 Кб (ATmega168) или 2 Кб (ATmega328) |
EEPROM | 512 байт (ATmega168) или 1 Кб (ATmega328) |
Тактовая частота | 16 МГц |
Размеры | 1.85 см x 4.2 см |
Питание:
Arduino Nano может получать питание через подключение Mini-B USB, или от нерегулируемого 6-20 В (вывод 30), или регулируемого 5 В (вывод 27), внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением.
Микросхема FTDI FT232RL получает питание, только если сама платформа запитана от USB. Таким образом при работе от внешнего источника (не USB), будет отсутствовать напряжение 3.3 В, генерируемое микросхемой FTDI, при этом светодиоды RX и TX мигаю только при наличие сигнала высокого уровня на выводах 0 и 1.
Память
Микроконтроллер ATmega168 имеет 16 кБ флеш-памяти для хранения кода программы, а микроконтроллер ATmega328, в свою очередь, имеет 32 кБ (в обоих случаях 2 кБ используется для хранения загрузчика). ATmega168 имеет 1 кБ ОЗУ и 512 байт EEPROM (которая читается и записывается с помощью библиотеки EEPROM), а ATmega328 – 2 кБ ОЗУ и 1 Кб EEPROM.
Входы и Выходы
Каждый из 14 цифровых выводов Nano, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают при напряжении 5 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:
- Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы подключены к соответствующим выводам микросхемы последовательной шины FTDI USB-to-TTL.
- Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
- ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
- SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
- LED: 13. Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.
На платформе Nano установлены 8 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Стандартно выводы имеют диапазон измерения до 5 В относительно земли, тем не менее имеется возможность изменить верхний предел посредством функции analogReference(). Некоторые выводы имеют дополнительные функции:
- I2C: A4 (SDA) и A5 (SCL). Посредством выводов осуществляется связь I2C (TWI). Для создания используется библиотека Wire (информация на сайте Wiring).
Дополнительная пара выводов платформы:
- AREF. Опорное напряжение для аналоговых входов. Используется с функцией analogReference().
- Reset. Низкий уровень сигнала на выводе перезагружает микроконтроллер. Обычно применяется для подключения кнопки перезагрузки на плате расширения, закрывающей доступ к кнопке на самой плате Arduino.
Обратите внимание на соединение между выводами Arduino и портами ATmega168.
Связь
На платформе Arduino Nano установлено несколько устройств для осуществления связи с компьютером, другими устройствами Arduino или микроконтроллерами. ATmega168 и ATmega328 поддерживают последовательный интерфейс UART TTL (5 В), осуществляемый выводами 0 (RX) и 1 (TX). Установленная на плате микросхема FTDI FT232RL направляет данный интерфейс через USB, а драйверы FTDI (включены в программу Arduino) предоставляют виртуальный COM порт программе на компьютере. Мониторинг последовательной шины (Serial Monitor) программы Arduino позволяет посылать и получать текстовые данные при подключении к платформе. Светодиоды RX и TX на платформе будут мигать при передаче данных через микросхему FTDI или USB подключение (но не при использовании последовательной передачи через выводы 0 и 1).
Библиотекой SoftwareSerial возможно создать последовательную передачу данных через любой из цифровых выводов Nano.
ATmega168 и ATmega328 поддерживают интерфейсы I2C (TWI) и SPI. В Arduino включена библиотека Wire для удобства использования шины I2C. Более подробная информация находится в документации. Для использования интерфейса SPI обратитесь к техническим данным микроконтроллеров ATmega168 и ATmega328.
Программирование
Платформа программируется посредством ПО Arduino. Из меню Tools > Board выбирается «Arduino Diecimila, Duemilanove или Nano w/ ATmega168» или «Arduino Duemilanove или Nano w/ ATmega328» (согласно установленному микроконтроллеру). Подробная информация находится в справочнике и инструкциях.
Микроконтроллеры ATmega168 и ATmega328 поставляются с записанным загрузчиком, облегчающим запись новых программ без использования внешних программаторов. Связь осуществляется оригинальным протоколом STK500.
Имеется возможность не использовать загрузчик и запрограммировать микроконтроллер через выводы блока ICSP (внутрисхемное программирование). Подробная информация находится в данной инструкции.
Автоматическая (программная) перезагрузка
Nano разработана таким образом, чтобы перед записью нового кода перезагрузка осуществлялась самой программой, а не нажатием кнопки на платформе. Одна из линий FT232RL, управляющих потоком данных (DTR), подключена к выводу перезагрузки микроконтроллеров ATmega168 или ATmega328 через конденсатор 100 нФ. Активация данной линии, т.е. подача сигнала низкого уровня, перезагружает микроконтроллер. Программа Arduino, используя данную функцию, загружает код одним нажатием кнопки Upload в самой среде программирования. Подача сигнала низкого уровня по линии DTR скоординирована с началом записи кода, что сокращает таймаут загрузчика.
Функция имеет еще одно применение. Перезагрузка Nano происходит каждый раз при подключении к программе Arduino на компьютере с ОС Mac X или Linux (через USB). Следующие полсекунды после перезагрузки работает загрузчик. Во время программирования происходит задержка нескольких первых байтов кода во избежание получения платформой некорректных данных (всех, кроме кода новой программы). Если производится разовая отладка скетча, записанного в платформу, или ввод каких-либо других данных при первом запуске, необходимо убедиться, что программа на компьютере ожидает в течение секунды перед передачей данных.
Arduino nano
Существует несколько версий плат nano. Есть версия 2.X, а есть версия 3.0. Отличаются эти версии самим микроконтроллером. В младшей версии этой ардуинки используется чип ATmega168. Этот чип обладает меньшим объемом flash-памяти, энергонезависимой памяти, а так же пониженной тактовой частотой. Так как цена разных версий Arduino nano практически не отличается мы не будем рассматривать младшую из них.
Arduino nano v 3.0
Эта версия снабжена микроконтроллером ATmega328. В отличии от своего младшего собрата, он имеет вдвое большие объемы энергонезависимой и flash памяти. И может похвастаться тактовой частотой в 16 МГц.
Характеристики
- Микроконтроллер: ATmega328
- Предельное напряжение питания: 5-20 В
- Рекомендуемое напряжение питания: 7-12 В
- Цифровых вводов/выводов: 14
- ШИМ: 6 цифровых пинов могут быть использованы как выводы ШИМ
- Аналоговые выводы: 8
- Максимальная сила тока: 40 mAh с одного вывода и 500 mAh со всех выводов.
- Flash память: 32 кб
- SRAM: 2 кб
- EEPROM: 1 кб
- Тактовая частота: 16 МГц
Подключение питания к Arduino nano
Этот микроконтроллер можно питать через порт mini-USB от компьютера, паувербанка или от адаптера, подключенного в розетку.Так же пин +5V является не только выводом, но и вводом. Можно подавать ток на него и все это будет работать только при условии, что напряжение подаваемого тока строго равно пяти вольтам!
Еще можно подавать постоянный ток с напряжением от 6 до 20 вольт на пин VIN. Это предельные значения! При подачи напряжения 20 вольт на плате будет сильно греться стабилизатор напряжения. Рекомендуемое напряжение для питания через пин VIN — от 7 до 12 вольт.
Распиновка Arduino Nano v 3.0
Распиновка Arduino Nano v 3.0Как уже было написано выше, плата имеет 14 цифровых пинов. На плате они помечены с ведущей буквой «D» (digital или цифровой). Они могут быть как входом так и выходом. Рабочее напряжение этих пинов составляет 5 В. Каждый из них имеет подтягивающий резистор и поданное на один из этих пинов напряжения ниже 5 вольт все равно будет считаться как 5 вольт (логическая единица).
Аналоговые пины на плате помечены ведущей «A». Эти пины являются входами и не имеют подтягивающих резисторов. Они измеряют поступающее на них напряжение и возвращают значение от 0 до 1024 при использовании функции analogRead(). Эти пины измеряют напряжение с точностью до 0,005 В.
Широтно-импульсная модуляция (ШИМ) Arduino nano
Если внимательно посмотреть на плату то можно увидеть значок тильды (~) рядом с некоторыми цифровыми пинами. Этот значок означает, что данный пин может быть использован как выход ШИМ. На некоторых платах ардуино этого значка нет так как производители не всегда находят место для этого символа на плате. У Arduino nano есть 6 выводов ШИМ, это пины D3, D5, D6, D9, D10 и D11. Для использования ШИМ у Arduino есть специальная функция analogWrite().
Другие пины:
- rx0 и tx1 используются для передачи данных по последовательному интерфейсу.
- Выводы D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK) рассчитаны для связи по интерфейсу SPI.
- Так же на выводе D13 имеется встроенный в плату светодиод.
- А4 (SDA) и А5 (SCL) могут использоваться для связи с другими устройствами по шине I2C. Подробнее про этот интерфейс вы можете почитать на википедии. В среде разработке Arduino IDE есть встроенная библиотека «wire.h» для более легкой работы с I2C.
Физические характеристики
Arduino Nano имеет следующие размеры: длина 42 мм и ширина 19 мм. Однако разъем USB немного выпирает за пределы печатной платы. Arduino Nano весит всего около 12 грамм. Плата имеет 4 отверстия для возможности ее закрепления на поверхности. Расстояние между выводами равняется 2,54 мм.
Принципиальная схема Arduino Nano
Принципиальная схема Arduino NanoArduino NANO: схема, распиновка портов
Arduino Nano ► благодаря своим небольшим размерам, стала одной из самых популярных платформ. Рассмотрим характеристики, схему, размер и питание платы.
Плата Arduino Nano — это одна из самых популярных платформ для создания автоматики в домашних условиях. Nano завоевала свою популярность среди радиолюбителей благодаря своим миниатюрным размерам, сопоставимых с флэшкой. Разберем подробно объем памяти, количество портов, схему, прошивку Ардуино Нано и другие характеристики, которые не уступают флагманскому продукту — Arduino UNO.
Распиновка Arduino NANO v3
Главное отличие этой миниатюрной платы, заключается в отсутствии гнезда для внешнего источника питания, вместо этого используются VIN. Когда речь идет о создании миниатюрного устройства, то размер Arduino Nano v3 ATmega328 / ATmega168 играет решающую роль при выборе платформы. При этом, Ардуино УНО — это более удобная платформа для старта и начала изучения микроконтроллеров.
Arduino Nano распиновка платы на русском, ICSPПлаты могут выпускаться в двух вариантах — с припаянными ножками и без (ножки обычно идут в комплекте). Платы без ножек будет намного удобнее использовать в проектах на Ардуино, припаивая к портам платы провода напрямую. Платы с ножками можно устанавливать на макетных платах, используя для соединения с датчиками и модулями коннекторы (провода «папа-папа» и «папа-мама»).
Характеристики платы Arduino NANO
- Микроконтроллер: ATmega328
- Тактовая частота: 16 МГц
- Напряжение логических уровней: 5 В
- Входное напряжение питания: 7–12 В
- Портов ввода-вывода общего назначения: 22
- Максимальный ток с пина ввода-вывода: 40 мА
- Максимальный выходной ток пина 3.3V: 50 мА
- Максимальный выходной ток пина 5V: 800 мА
- Портов с поддержкой ШИМ: 6
- Портов, подключённых к АЦП: 8
- Разрядность АЦП: 10 бит
- Flash-память: 32 КБ
- EEPROM-память: 1 КБ
- SRAM-память: 2 КБ
- Размер Arduino Nano: 18×45 мм
Arduino NANO: схема электрическая
Arduino Nano v3.0 Ch440G принципиальная схемаArduino NANO: порты ввода вывода, питание
Рабочее напряжение платы — 5В при подключении через кабель USB. В случае одновременного подключения внешнего источника, питание Arduino NANO v3 автоматически переключается на источник с большим напряжением. Рекомендуемое питание от батареек или другого источника от 7 до 12 В. Подача напряжения на пин 5V не допустимо — плата может сгореть, питание следует подавать через VIN.
Схема портов платы Arduino Nano v3.0 ch440gNANO v3.0: питание от внешнего источника
5V – на пин выводится стабилизированное напряжение 5В
3.3V – на пин выводится стабилизированное напряжение 3.3 В
GND – вывод земли (заземление)
VIN – пин для подачи внешнего напряжения 7–12 В
IREF – пин информирования о рабочем напряжении платы
Arduino NANO v3.0 ch440g: прошивка, память
Программирование платы производится в среде Arduino IDE 1.8, которую можно бесплатно скачать на официальном сайте www.arduino.cc. Для подключения датчиков и модулей к Nano используются коннекторы, которые подключаются к портам на плате Ардуино. Чтобы быстро научиться работать с платформой, перейдите в раздел на нашем сайте «Уроки для начинающих» где представлены подробные инструкции.
Плата поддерживает три типа памяти:
Flash – память объемом 32 кБ для Arduino Nano ATmega328 и 16 кБ для Arduino Nano ATmega168, используется для хранения программы. Когда контроллер прошивается скетчем через USB, программа записывается именно во Flash – память.
SRAM память — это оперативная память платформы Ардуино объемом 2 кБ для ATmega328 и 1 кБ для ATmega168. SRAM память энерго-зависимая, при отключении источника питания от платы, все сохраненные ранее данные удалятся.
EEPROM — это энергонезависимая память объемом всего 1 кБ. Сюда можно записывать данные, которые при выключении питания не исчезнут. Минус EEPROM в ограничении циклов перезаписи — 100 000 раз по утверждениям производителя.
Arduino Nano 3.0 (припаянные контакты) / Arduino / Arduino, средства разработки — Амперо
Возможно Вам понадобится кабель USB-MiniUSB.
Arduino Nano самый популярный контроллер из линейки Ардуино. Эта платформа имеет миниатюрные размеры: 19 х 43 мм. Из-за своих габаритов Arduino Nano 3.0 часто используют для изготовления компактных устройств. Плата не имеет вынесенного гнезда под внешнее питание, а работает через Mini-USB. Подключение других электронных устройств обеспечивается UART, I2C и SPI интерфейсами. Выпускается несколько видов плат Arduino Nano, которые отличаются между собой только чипами, на которых они работают. В версии 3.0 применяется чип ATmega328.
Во многих магазинах Ардуино Нано продается с неприпаянными контактами, у нас же такой проблемы нет, поэтому брать в руки паяльник нет необходимости!
Платформа Arduino Nano 3.0, построенная на микроконтроллере ATmega328, имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB.
|
Микроконтроллер |
ATmega328 |
|
Рабочее напряжение (логическая уровень) |
5 В |
|
Входное напряжение (рекомендуемое) |
7-12 В |
|
Входное напряжение (предельное) |
6-20 В |
|
Цифровые Входы/Выходы |
14 (6 из которых могут использоваться как выходы ШИМ) |
|
Аналоговые входы |
8 |
|
Постоянный ток через вход/выход |
40 мА |
|
Флеш-память |
32 Кб при этом 2 Кб используются для загрузчика |
|
ОЗУ |
2 Кб |
|
EEPROM |
1 Кб |
|
Тактовая частота |
16 МГц |
|
Размеры |
1.85 см x 4.2 см |
Эталонный дизайн Arduino Nano 3.0
Эталонный дизайн Arduino NANO 3.0 (696–1667) был преобразован в формат DesignSpark PCB, и вы можете загрузить файлы проекта и список спецификаций в разделе «Скачать» внизу.
Arduino Nano — это небольшая, полная и удобная для макета плата на базе ATmega328. Он имеет аналогичную функциональность с Arduino Duemilanove, но в пакете модуля DIP. В нем отсутствует только разъем питания постоянного тока, и он работает с USB-кабелем Mini-B вместо стандартного.
- Микроконтроллер ATmega328 с предварительно запрограммированным загрузчиком
- Входное напряжение (рекомендуемое): +7 до +12 В
- Входное напряжение (пределы): от +6 до +20 В
- Флэш-память 32 КБ (из которых 2 КБ используется загрузчиком)
- 2 КБ SRAM
- 1 КБ EEPROM
- Тактовая частота: 16 МГц
Схема Arduino NANO 3
Схема печатной платы Arduino NANO 3
3D-вид Arduino NANO 3
Список спецификаций платы (ключевые компоненты):
Номер детали RS | Номер детали производителя | Производитель | Описание |
(696-3092) | ATMEGA328P-AU | Атмель | Микроконтроллер AVR |
(407-0154)
| TPSA475K020R1800 | AVX | Танталовый электролитический конденсатор |
(040-6580)
| FT232RL | Чип FTDI | Универсальный асинхронный приемник и передатчик |
(692-0913) | LTST-C170TBKT | Lite-On | Синий светодиод |
(046-3432) | MBR0520LT1G | ON Semiconductor | Диод Шоттки |
Что такое PCB DesignSpark?
DesignSpark PCB — это отмеченный наградами пакет программного обеспечения для создания схем и компоновки печатных плат, который можно БЕСПЛАТНО от RS Components.Наше программное обеспечение легко изучить и использовать, но оно удивительно мощное. DesignSpark PCB в настоящее время широко используется в отрасли как стандартный формат для обмена файлами дизайна и совместной работы. Это особенно полезно на этапе прототипирования, когда происходит большая часть инноваций. Еще не пользуетесь PCB DesignSpark?
.NANO 3.0 controlador совместимый с Arduino NANO Ch440 Turno USB controlador ninguna CABLE V3.0 NANO | nano v3.0 | nano arduinocable usb
SHENZHEN CAIZHIXING ELECTRONIC CO., LTD — ведущий независимый дистрибьютор электронных компонентов в Китае, специализирующийся на обслуживание ведущих производителей электроники OEM / ODM / CEM с поставкой активных частей (ИС, память, микросхемы, диоды и транзисторы и т. д.) и пассивных частей (конденсаторы, резисторы, индукторы и т. д.) …
Если вы покупаете большее количество , Пожалуйста свяжитесь с нами .
купить еще запчасти. воспользовавшись кнопкой «В корзину», мы сделаем для вас скидку.
• Платежная информация
Мы принимаем только услуги Escrow.
ТАМОЖЕННЫЕ ПОШЛИНЫ И ПОЛНОМОЧИЯ:
Для всех заказов клиентов мы не берем плату за передачу, даже 1 шт.
Когда детали прибывают на ваш местный заказ, если за детали взимаются таможенные пошлины, мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт
• Информация о доставке
· Мы отправим ваши товары в течение 1-5 рабочих дней после подтверждения оплаты.
· Стандартная доставка с использованием международной авиапочты. Доставка товаров из Гонконга занимает 7-14 дней.
рабочих дней (2-3 недели), чтобы получить для большинства областей.
Если вы не получили товар в течение 30 рабочих дней (5 недель), свяжитесь с нами для расследования дела. (Бразилия. Италия. 5-8 недель)
Отзывы
Мы стремимся получить рейтинг 5 звезд за каждую транзакцию. Пожалуйста, никаких поспешных отрицательных отзывов !!!.Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, прежде чем оставлять отрицательный отзыв, мы ответим на электронную почту в течение 24 часов. Если вы не удовлетворены на 100%, ПОЖАЛУЙСТА, не оставляйте нейтральный или отрицательный отзыв или низкий 1, 2 DSR, прежде чем обращаться к нам за помощью.
Также обратите внимание, что из-за недавних предупреждений службы безопасности авиаперевозок возможны задержки, полностью не зависящие от нас.
• Политика возврата
Мы ценим ваш бизнес и предлагаем политику мгновенного возврата в течение 7 дней.(Через 7 дней после получения
шт.).
Возвращенный товар должен быть в исходном состоянии.
Мы можем вернуть вам деньги без стоимости доставки.
• Свяжитесь со мной
Если у вас есть вопросы, свяжитесь с нами через Trademanager.
Наш офис работает с 9:00 до 12:00; 13:00 — 18:00, рабочее время Китая (Гонконг).
Понедельник-пятница, кроме выходных.
Пожалуйста, не расстраивайтесь, если на вашу электронную почту не ответят в нерабочее время.
Мы не работаем по выходным, поэтому, если вы напишите нам в пятницу, мы не сможем ответить вам до следующего понедельника.
Понедельник-пятница, кроме выходных.
Пожалуйста, не расстраивайтесь, если на ваше письмо не ответят в нерабочее время.
Мы не работаем по выходным, поэтому, если вы напишите нам в пятницу, мы не сможем ответить вам до следующего понедельника.
Caizhixing приветствует вас
Обратите внимание, что таможенный департамент вашей страны может взимать пошлины или налог с продаж.
на заказанный товар при въезде в вашу страну. Однако, исходя из нашего опыта, редко
бывает с небольшими партиями, такими как наш. мы не несем ответственности за любые налоги или пошлины, взимаемые вашим
гос на закупку.
· Если вы получили дефектный или неправильный товар внутри посылки, сообщите нам об этом и просто верните
предмет для обмена.
· Если у Вас возникнут вопросы, свяжитесь со мной! Мы ответим в течении 24 часов
Мы предлагаем два способа доставки:
Экономичная доставка из-за пределов США (страница отслеживания зарегистрированной почты Сингапура)
Район Обычно срок доставки Базовый 0,2 кг Продлить 0,1 кг
Азия 10-20 рабочих дней 4.00 USD 2,00 USD
США, Канада, Австралия от 10 до 20 рабочих дней 4,00 USD 2,00 USD
Европа от 10 до 20 рабочих дней 4,00 USD 2,00 USD
Другое от 20 до 30 рабочих дней 4,00 USD 2.00 USD
Ускоренная международная доставка (FEDEX, DHL, TNT, EMS)
* В зависимости от страны и региона ваш адрес может быть удаленным, мы имеем право взимать дополнительную плату за удаленный доступ ниже:
UPS: удаленная область см. Веб-сайт UPS
DHL: удаленная область см. Веб-сайт DHL
FedEx: удаленная область см. Веб-сайт FEDEX
TNT: позвоните в местный TNT
Время доставки
область Обычно время доставки базовое 0.5 кг Extend 0,5 кг
Азия 2–3 рабочих дня 18.00–22.00 5–8,50 долларов США
США, Канада, Австралия 2–3 рабочих дня 22–25.00 6–7,50 долларов США
Европа 3–5 рабочих дней 25,00–6,00 долларов США
Другое от 5 до 7 рабочих дней 35.00 USD 12.00 USD
Для особых стран TNT, EMS проведет 10-15 рабочих дней.

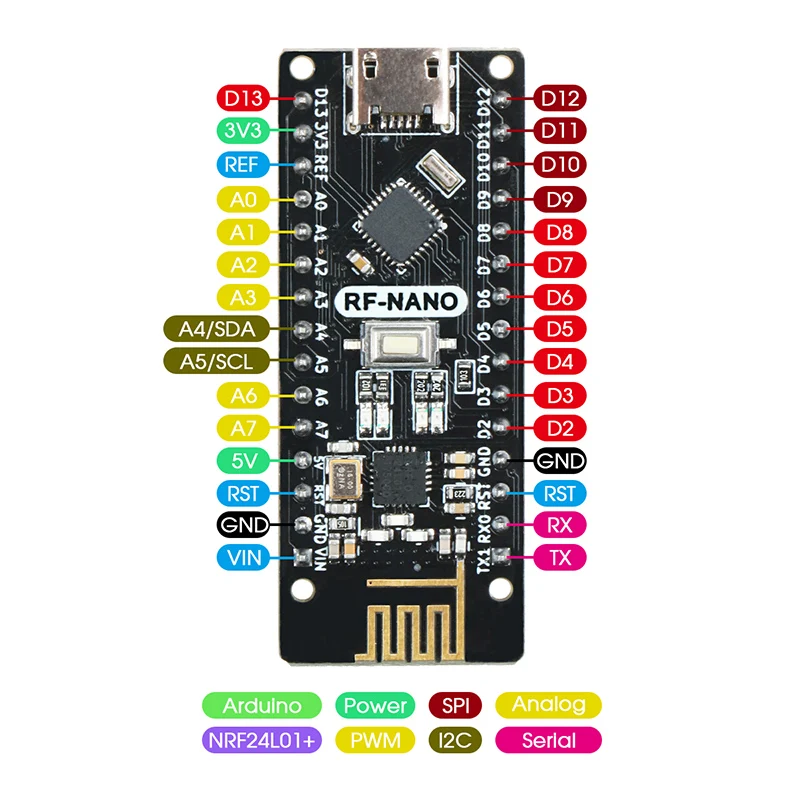

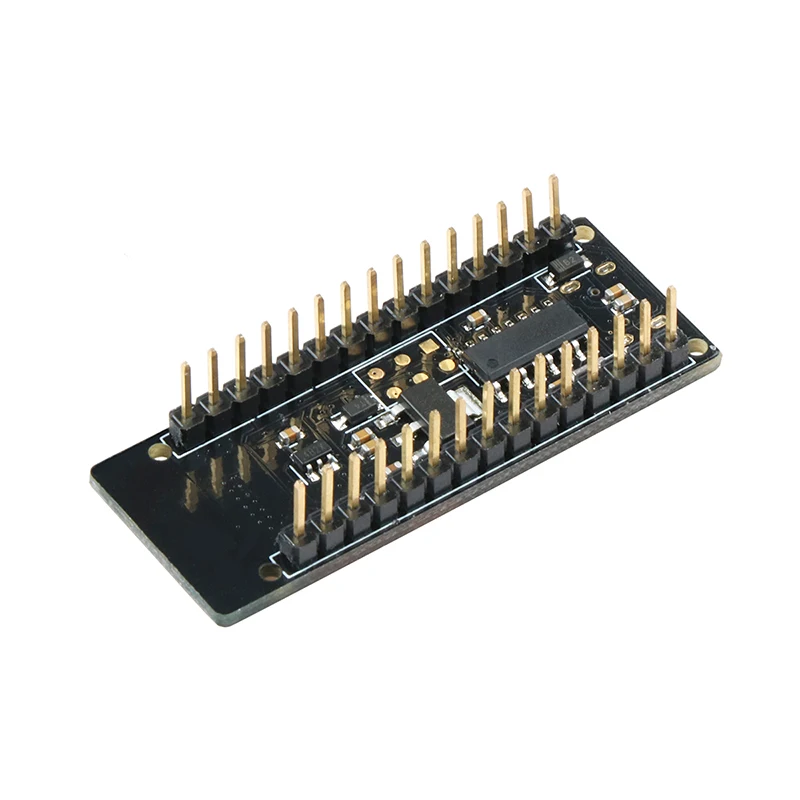

.Keywish RF Nano для Arduino Nano V3.0, плата Micro USB Nano ATmega328P QFN32 5V 16M Ch440, интеграция NRF24l01 + беспроводная связь 2,4G, Imme | |
Основная функция

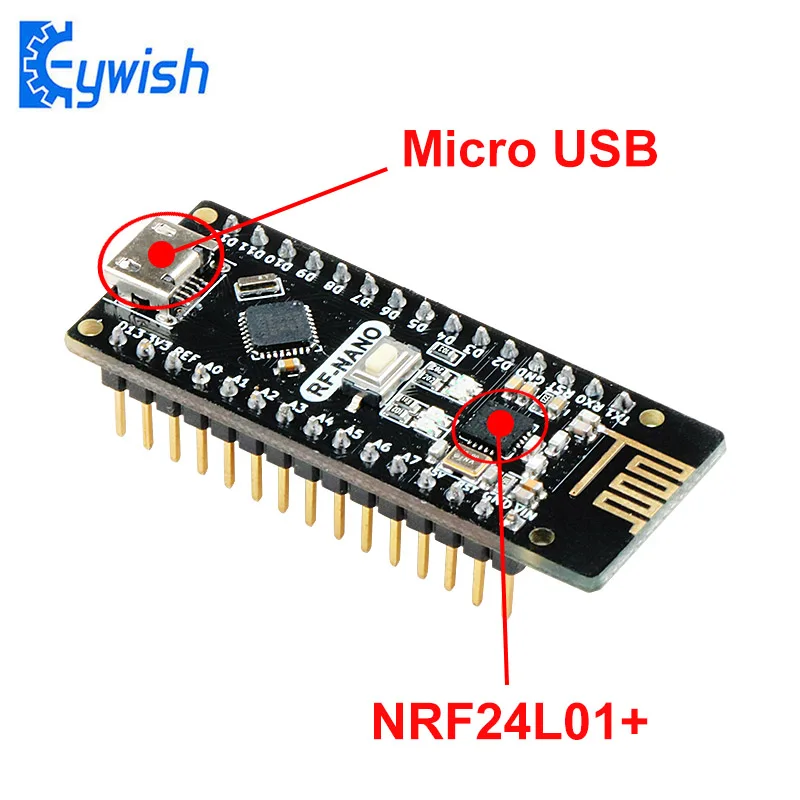

1. Творческие продукты, RF-Nano-Board: Keywish Обновленная нано-плата для Arduino, основной чип — ATMEGA328P-MU QFN32, сгорел последний загрузчик (Arduino IDE 1.8.8). Он полностью совместим с обычной платой nano. RF-Nano-Board — это PIN-PIN с Arduino Nano V3.0 и использует те же коды.

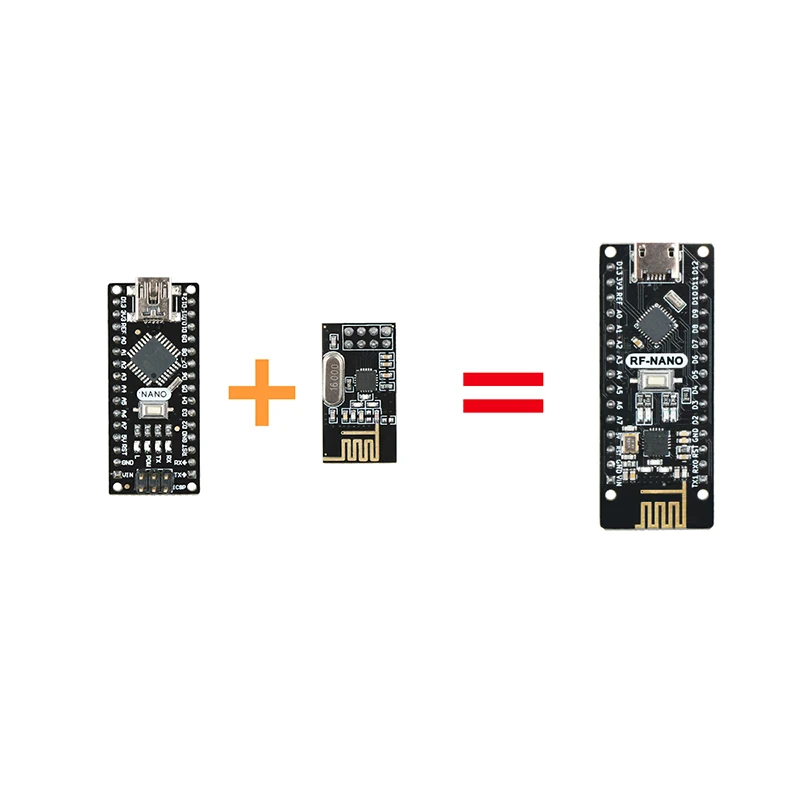

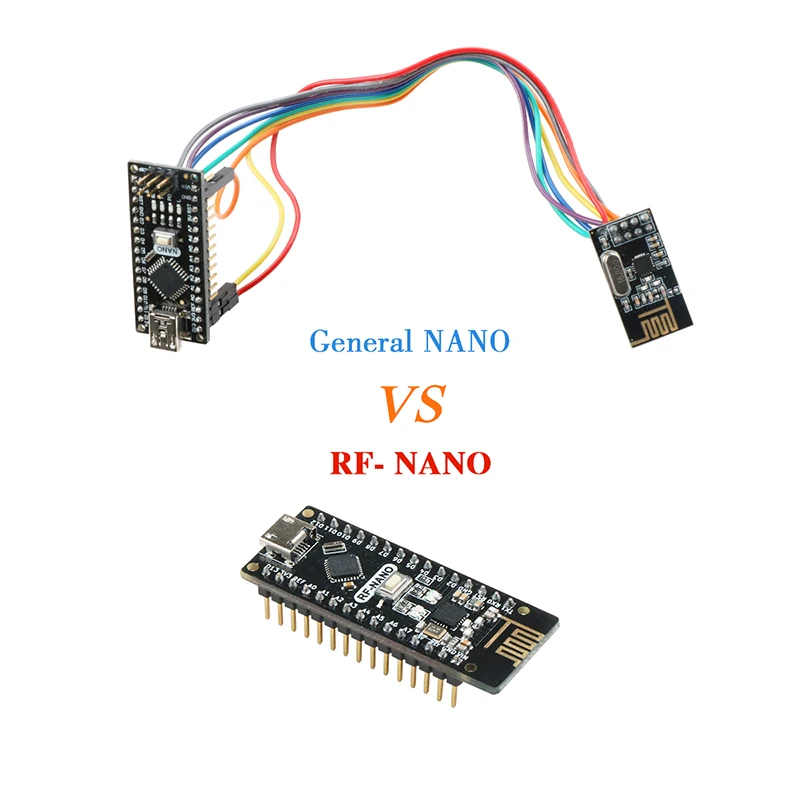

2.Более удобный для применения: Emakefun RF-Nano-Board объединяет модуль NRF24L01 + с платой arduino nano v3.0, что очень удобно для приложения беспроводного подключения 2,4G.
3. Высококачественные материалы и технологии: мы использовали высококачественные оригинальные материалы для печатных плат и технологию Immersion Gold, чтобы каждая плата имела гладкие края и была более надежной.
4. сверхмалый объемный дизайн, более удобный в использовании: размер печатной платы составляет всего 48 мм * 19 мм, штырь полностью совместим с Nano V3.0, пайка не требуется. Порт micro usb удобнее использовать.
Спецификация:
Микроконтроллер ATmega328P
Nrf24L01 + 2.4G беспроводной
Архитектура AVR
Рабочее напряжение 5 В
Флэш-память 32 КБ, из которых 2 КБ используются загрузчиком
SRAM 2 КБ
Тактовая частота 16 МГц
Аналоговые выводы ввода / вывода 8
EEPROM 1 КБ
Постоянный ток на контакты ввода / вывода 40 мА (выводы ввода / вывода)
Входное напряжение 7-12 В
Контакты цифрового ввода / вывода 22
Выход ШИМ 6
Потребляемая мощность 19 мА
Размер печатной платы 48 x 18 мм
Вес 7 г
В комплект входит:
Keywish Nano x1
Примечание: используйте Arduino IDE 1.8.6 или более поздняя версия. Сначала установите драйвер Ch440, затем следуйте этому пути выбора в Arduino IDE ： Инструменты — Плата «Arduino Nano» Процессор «ATmega328P»,
, иначе вы обнаружите, что не можете записать никакую программу. Пожалуйста, обратитесь к нашей ссылке на github, она может помочь вам решить любую проблему.
Сертификат RoHS
