Почему в трехфазной системе между фазами 380В, а между фазой и нулем 220В. Как связаны фазное и линейное напряжение. Чем отличаются схемы соединения «звезда» и «треугольник». Как распределяется нагрузка по фазам.
Основные понятия трехфазной системы электроснабжения
Трехфазная система электроснабжения является наиболее распространенной для питания как бытовых, так и промышленных потребителей. В ней используются следующие ключевые понятия:
- Фаза — один из трех проводников, по которым передается электроэнергия
- Нейтраль (ноль) — общий обратный провод
- Фазное напряжение — напряжение между фазой и нейтралью (220В)
- Линейное напряжение — напряжение между двумя фазами (380В)
Почему между фазами 380В, а не 440В?
Многих интересует вопрос: почему между двумя фазами напряжение составляет 380В, а не 440В, ведь 220В + 220В = 440В? Дело в том, что напряжения в разных фазах сдвинуты друг относительно друга на 120 градусов. Из-за этого сдвига фаз напряжения складываются не арифметически, а векторно.
Векторная сумма двух напряжений по 220В, сдвинутых на 120 градусов, дает в результате 380В. Математически это выражается формулой:
Uлинейное = Uфазное * √3
То есть линейное напряжение больше фазного в √3 ≈ 1,73 раза.
Схемы соединения обмоток «звезда» и «треугольник»
В трехфазных системах используются два основных способа соединения обмоток генераторов и потребителей:
Соединение «звезда»
- Концы обмоток соединяются в общую нейтральную точку
- Фазное напряжение в √3 раз меньше линейного
- Применяется в сетях с напряжением 380/220В
Соединение «треугольник»
- Конец одной обмотки соединяется с началом следующей
- Фазное напряжение равно линейному
- Применяется в промышленных сетях 660В
Как правильно распределить нагрузку по фазам?
При трехфазном вводе важно обеспечить равномерную нагрузку на все три фазы. Для этого рекомендуется:
- Разделить все потребители на три примерно равные группы по мощности
- Подключить каждую группу к своей фазе
- Крупные однофазные потребители (электроплита, бойлер) желательно запитывать от разных фаз
- Периодически проверять токи в фазах и при необходимости перераспределять нагрузку
При грамотном распределении нагрузки обеспечивается надежная и экономичная работа всей электросети.
Преимущества трехфазной системы электроснабжения
Трехфазная система имеет ряд важных преимуществ по сравнению с однофазной:
- Возможность получения двух рабочих напряжений — 220В и 380В
- Более равномерная нагрузка на электросеть
- Меньшие потери в линиях электропередачи
- Простой пуск и работа трехфазных электродвигателей
- Возможность создания вращающегося магнитного поля
Именно поэтому трехфазные системы так широко применяются как в быту, так и в промышленности.
Особенности измерения напряжения в трехфазной сети
При работе с трехфазной сетью важно правильно измерять напряжение:
- Между фазой и нулем (фазное напряжение) — должно быть 220В ±10%
- Между двумя фазами (линейное напряжение) — должно быть 380В ±10%
- Между всеми тремя фазами — разница не должна превышать 2-3%
Измерения проводятся с помощью мультиметра в режиме измерения переменного напряжения. При обнаружении значительных отклонений необходимо вызвать электрика для диагностики и устранения проблем.
Что делать при перекосе фаз?
Перекос фаз — это ситуация, когда напряжения в разных фазах существенно отличаются. Причины перекоса могут быть следующие:
- Неравномерное распределение нагрузки по фазам
- Обрыв нулевого провода
- Неисправности в трансформаторной подстанции
При обнаружении перекоса фаз необходимо:
- Отключить все мощные потребители
- Измерить напряжение на всех фазах
- При значительных отклонениях вызвать аварийную службу
- После устранения причин заново распределить нагрузку по фазам
Своевременное выявление и устранение перекоса фаз позволит избежать выхода из строя электрооборудования.
Применение трехфазных и однофазных потребителей
В быту и на производстве применяются как трехфазные, так и однофазные электроприборы:
Трехфазные потребители (380В)
- Мощные электродвигатели
- Сварочные аппараты
- Промышленные станки
- Электрические печи
Однофазные потребители (220В)
- Бытовая техника
- Осветительные приборы
- Электроинструмент
- Компьютерная и офисная техника
При подключении мощных однофазных потребителей к трехфазной сети важно равномерно распределить их по фазам, чтобы избежать перекоса.
Почему между фазой и нулем 220 В а между фазами 380 В
В трёхфазных системах электроснабжения используются четыре провода — три фазы и нейтраль, причём величина напряжения зависит от того, между какими проводами оно было измерено.
Людям, мало знакомым с теорией электротехники не всегда понятно, если между двумя фазами 380 В, то почему между фазой и нулем 220 В, а не 190В.
Схемы звезда и треугольник в трехфазной сети
Современные электромашины имеют три группы обмоток, которые могут соединяться двумя способами. Своё название они получили от изображений на принципиальной электросхеме:
- Звезда. В этой схеме концы катушек соединяются между собой, а питание подаётся на начала обмоток. Средняя точка звезды теоретически обладает нулевым потенциалом, но при неравномерной нагрузке к ней подключается нейтраль для протекания уравнительного тока и предотвращения перекоса по напряжению
- Треугольник. При таком соединении начало одной обмотки подключается к концу следующей.
| Информация! Начало и конец обмоток выбираются исходя из направления намотки катушки. |
Таким образом могут подключаться не только катушки электродвигателей, но и ТЭНы в электропечах или котлах электро отопления. При этом меняется напряжение на каждом из нагревателей.
Если выбрана схема подключения «треугольник», то на каждую катушку или ТЭН поступает напряжение между фазами, которое составляет 380В. При соединении в «звезду» на обмотки и нагреватели подаётся напряжение между фазой и нулем 220В.
Квартиры в многоквартирных домах или отдельные коттеджи так же подключаются к трёхфазной сети по схеме «звезда». Они присоединяются к разным фазным проводам и к общему нулевому проводнику.
При этом потребители распределяются по фазам максимально равномерно, что уменьшает уравнительный ток в нейтральном проводе и необходимое сечение питающих кабелей.
Разница в напряжении при соединении обмоток различными способами применяется для пуска трёхфазных электродвигателей напряжением 660 В в сети 380 В.
В начале процесса запуска обмотки электромашин соединяются в «звезду», а после разгона переключаются на «треугольник». Таким образом, пуск двигателя происходит при пониженном напряжении, что уменьшает пусковой ток и делает процесс разгона более плавным.

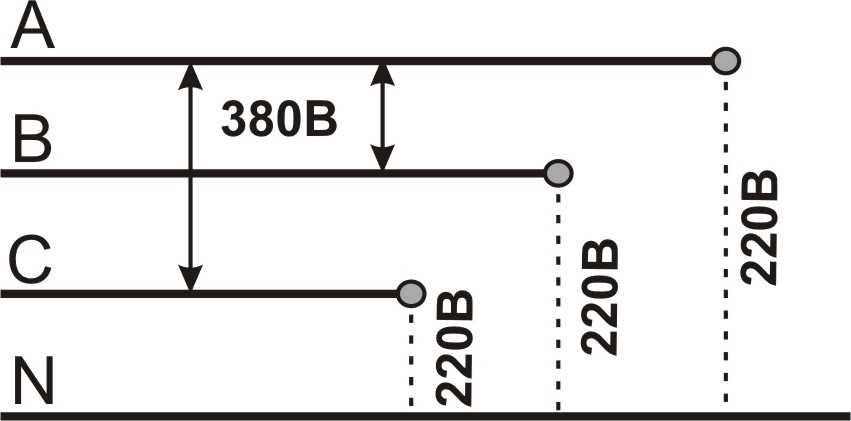

Что такое фазное и линейное напряжения
Причиной того, почему между фазой и нулем 220 В при напряжении в проводах 380В, является то, что для выработки электроэнергии используются трехфазные генераторы. Обмотки в этих аппаратах расположены со сдвигом в 120° и соединены в «звезду», к которой подключен четырёхжильный кабель.
Средняя точка соединена с нейтралью, имеющей обозначение N, а вывода с линейными проводами, которые обозначаются А, В и С.

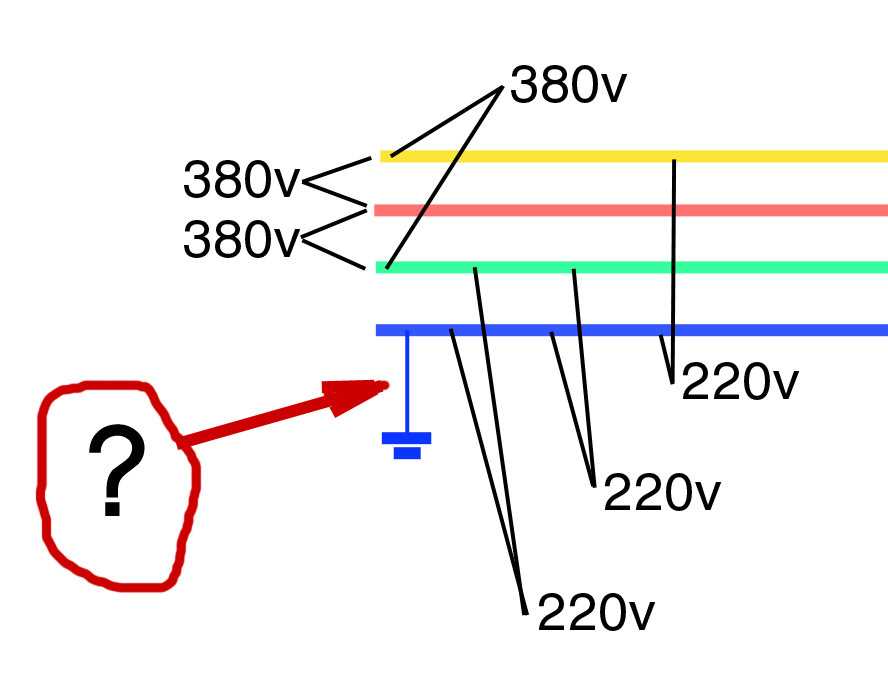

Соответственно, в трёхфазной сети имеются два напряжения:
- Линейное. Между двумя линейными или фазными проводами и обозначается на схемах и в формулах Uab, Ubc и Uca. Может также обозначаться Ul или Uл и в бытовых сетях составляет 380 В, а по новому ГОСТу 400 В.
- Фазное. Измеряется между любым из фазных проводников и нейтралью, на схемах и в формулах обозначается Ua, Ub и Uc, может использоваться обозначение Uf или Uф. Используется в квартирной проводке и составляет 220 В или 230 В.
Если между фазой и нулем 220, почему между фазами не 440 В
Разные фазы в трёхфазной сети находятся не в противофазе, а сдвинуты на 120°, что видно на векторной диаграмме. Поэтому напряжения не складываются арифметически и результат равен 380 В, а не 440 В.

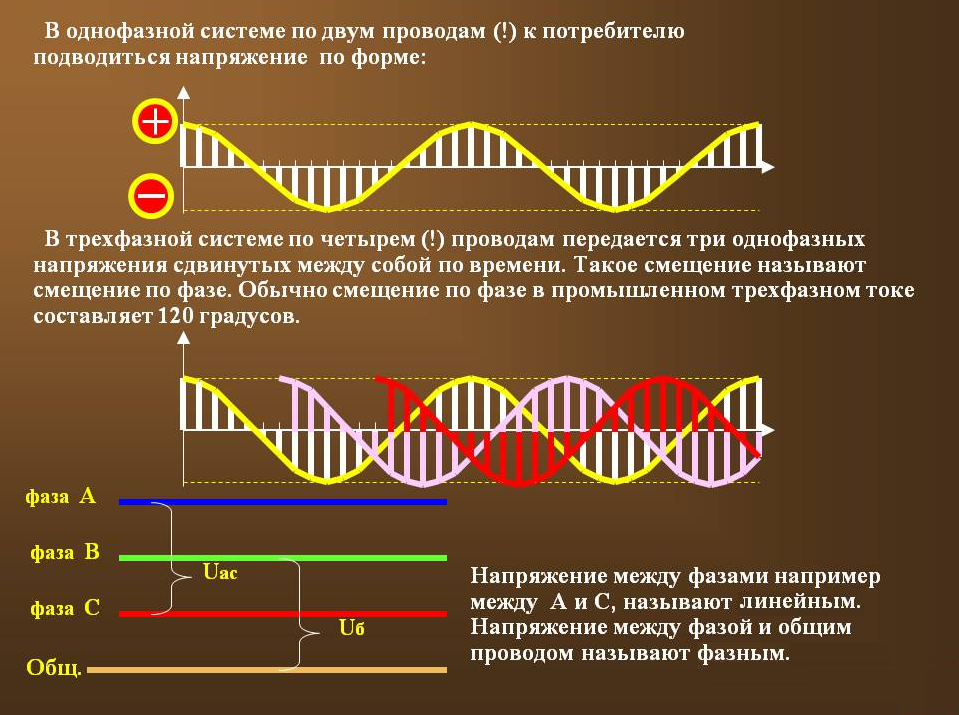

Изображение напряжения на векторной диаграмме
Электроэнергия, поступающая по проводам к жилым домам и предприятиям, производится на электростанциях при помощи синхронных генераторов, имеющих три группы обмоток.
Напряжение, вырабатываемое этими устройствами, имеет синусоидальную форму и сдвинуто относительно друг друга на те же 120° и на векторной диаграмме изображается тремя лучами, исходящими из общего центра. На ней нейтраль расположена в центре, а фазные клеммы находятся на концах отходящих векторов.
По этой диаграмме видно, что фазное и линейное напряжение измеряются по-разному — фазное от центра до конца вектора, а линейное между их концами. Соответственно получается, что 440 В может быть только в двухфазной сети, в которой напряжение в разных фазах сдвинуто на 180°, а вектора направлены в противоположные стороны.
В этом случае величины линейного и фазного напряжений связаны между собой формулой Uл=2Uф, но в трёхфазной сети соотношение напряжений определяется формулой Uл=√3Uф.
| Важно! Эта формула может применяться только при наличии нейтрали и отсутствии перекоса фаз. При обрыве нулевого провода вид диаграммы и величина фазного напряжения определяется силой тока в каждой из фаз. |
Откуда взялся √3 (квадратный корень из 3-х)
В формуле, которой связаны величина линейного и фазного напряжения, используется константа √3. Так как векторная диаграмма представляет собой чертёж, то она определяется по законам геометрии.
На диаграмме две разноимённые фазы изображаются векторами Ua и Ub, имеющими одинаковый модуль (длину) и составляющих две стороны треугольника с углом 120°.
Третьей стороной треугольника (основанием) является вектор линейного напряжения Uab. Зная угол между равными сторонами и их длину, основание треугольника определяется по простой формуле Uab=Ua√(2-2cos120°)=Ua√(2-(2*-0,5))=Ua√3.
Это совпадает с результатами измерений Uab/Ua=380/220=1,73.
| Информация! На самом деле расчётная величина составляет 381 В, но этой разницей можно пренебречь. Она меньше потерь в проводах и колебаний выходного напряжения понижающих трансформаторов. |
Вывод
Главной причиной того, почему между фазой и нулем 220 В, является использование для электроснабжения трёх фаз со сдвигом между ними 120°.
Из-за этого напряжение в них складываются не арифметически, а по законам геометрии, что видно на векторной диаграмме.
В результате в сети 0,4 кВ одновременно имеются два напряжения – линейное 380 В между двумя любыми фазами и фазное 220 В между любой из фаз и нейтралью.
