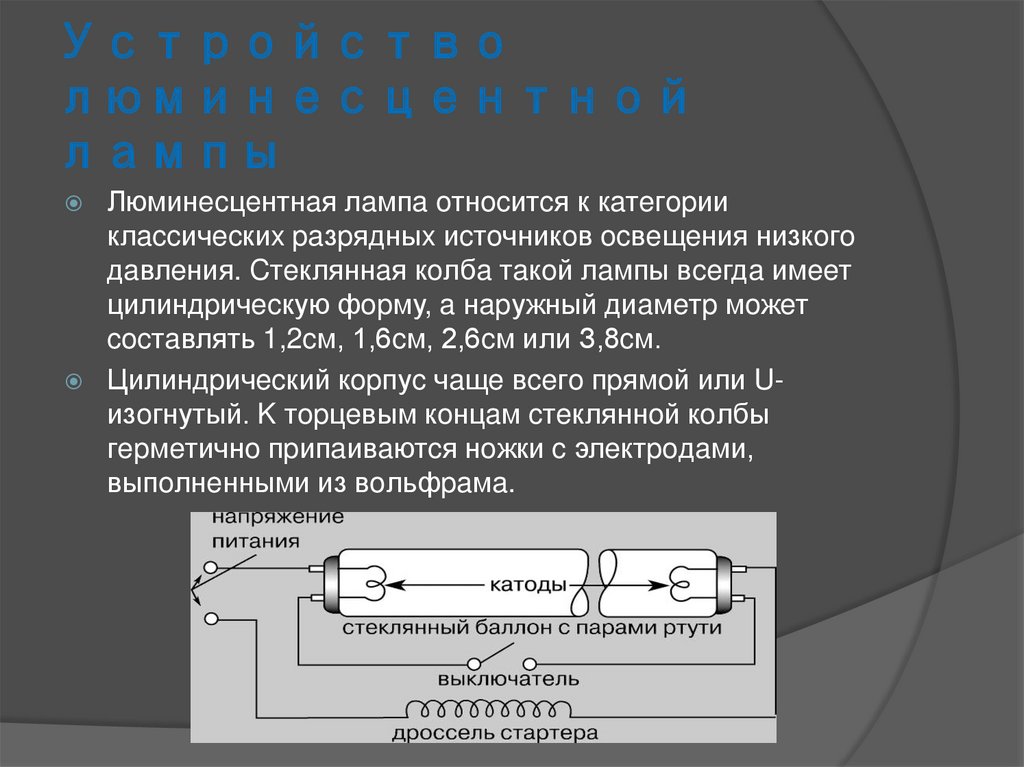

Устройство и принцип работы люминесцентных ламп
Люминесцентная лампа представляет собой газоразрядный источник света, в котором видимый свет излучается люминофором, который в свою очередь светится под воздействием ультрафиолетового излучения разряда. Основными элементами люминесцентной лампы являются:
- Стеклянная трубка, наполненная инертным газом и парами ртути
- Электроды на концах трубки
- Люминофорное покрытие на внутренней поверхности трубки
- Цоколь для подключения к патрону
Принцип работы люминесцентной лампы заключается в следующем:
- При подаче напряжения между электродами возникает электрический разряд в парах ртути
- Разряд генерирует ультрафиолетовое излучение
- УФ-излучение возбуждает люминофор на стенках трубки
- Возбужденный люминофор излучает видимый свет
Для запуска и стабильной работы люминесцентной лампы требуется пускорегулирующая аппаратура (ПРА), включающая стартер, дроссель и конденсатор.

Виды люминесцентных ламп
Существует несколько основных типов люминесцентных ламп:
По форме трубки:

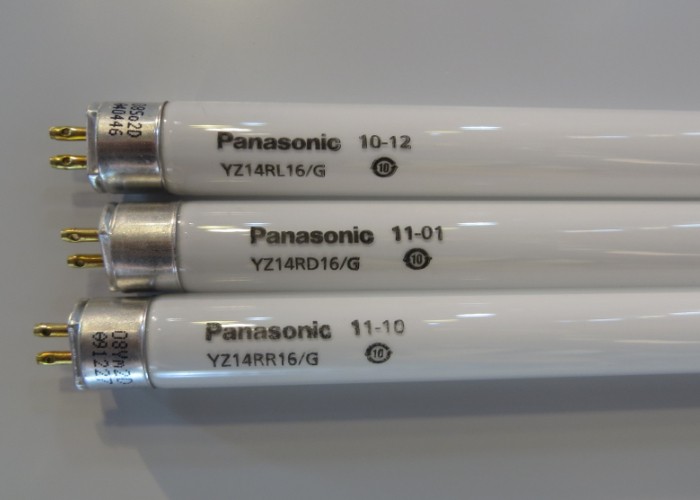

- Линейные — классические трубчатые лампы

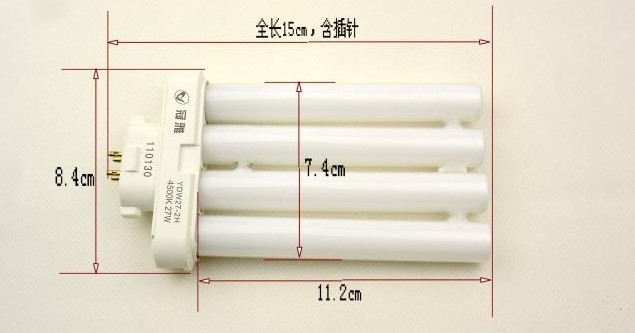

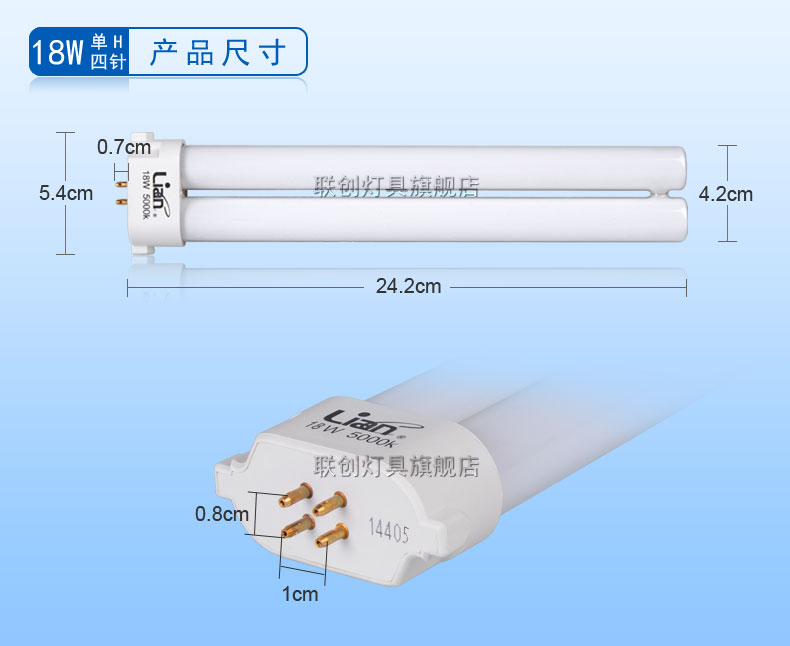

- Компактные — изогнутые или свернутые трубки для замены ламп накаливания
- Кольцевые — замкнутые в кольцо трубки
По цветовой температуре:
- Тепло-белые (2700-3000K)
- Нейтрально-белые (3500-4000K)
- Холодно-белые (5000-6500K)
По цветопередаче:
- Стандартные (Ra 60-79)
- Улучшенные (Ra 80-89)
- Высококачественные (Ra 90-100)
Основные характеристики люминесцентных ламп
Основными характеристиками, определяющими свойства люминесцентных ламп, являются:
- Мощность (Вт) — потребляемая электрическая мощность
- Световой поток (лм) — количество излучаемого света
- Световая отдача (лм/Вт) — эффективность преобразования электроэнергии в свет
- Цветовая температура (К) — оттенок белого света
- Индекс цветопередачи (Ra) — качество передачи цветов
- Срок службы (ч) — время работы до снижения светового потока на 30%
Как правило, люминесцентные лампы имеют следующие средние показатели:

- Световая отдача: 60-100 лм/Вт
- Срок службы: 6000-20000 часов
- Индекс цветопередачи: 70-98 Ra
Особенности эксплуатации люминесцентных ламп
При использовании люминесцентных ламп следует учитывать некоторые важные нюансы:
- Требуется время на разогрев для достижения полной яркости (1-3 минуты)
- Частые включения/выключения сокращают срок службы
- Низкие температуры могут затруднять запуск и снижать световой поток
- Необходима правильная утилизация из-за содержания ртути
- Возможно мерцание при использовании электромагнитных ПРА
Для оптимальной работы люминесцентных ламп рекомендуется:

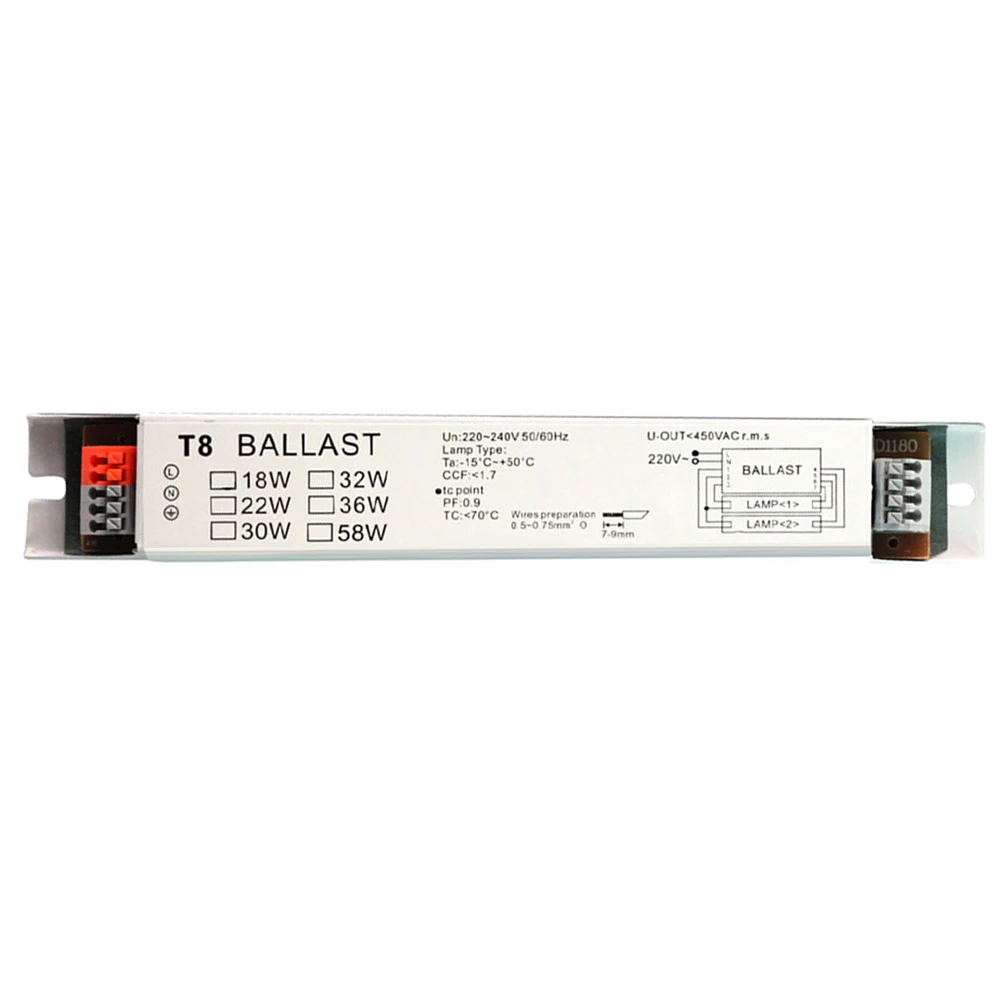

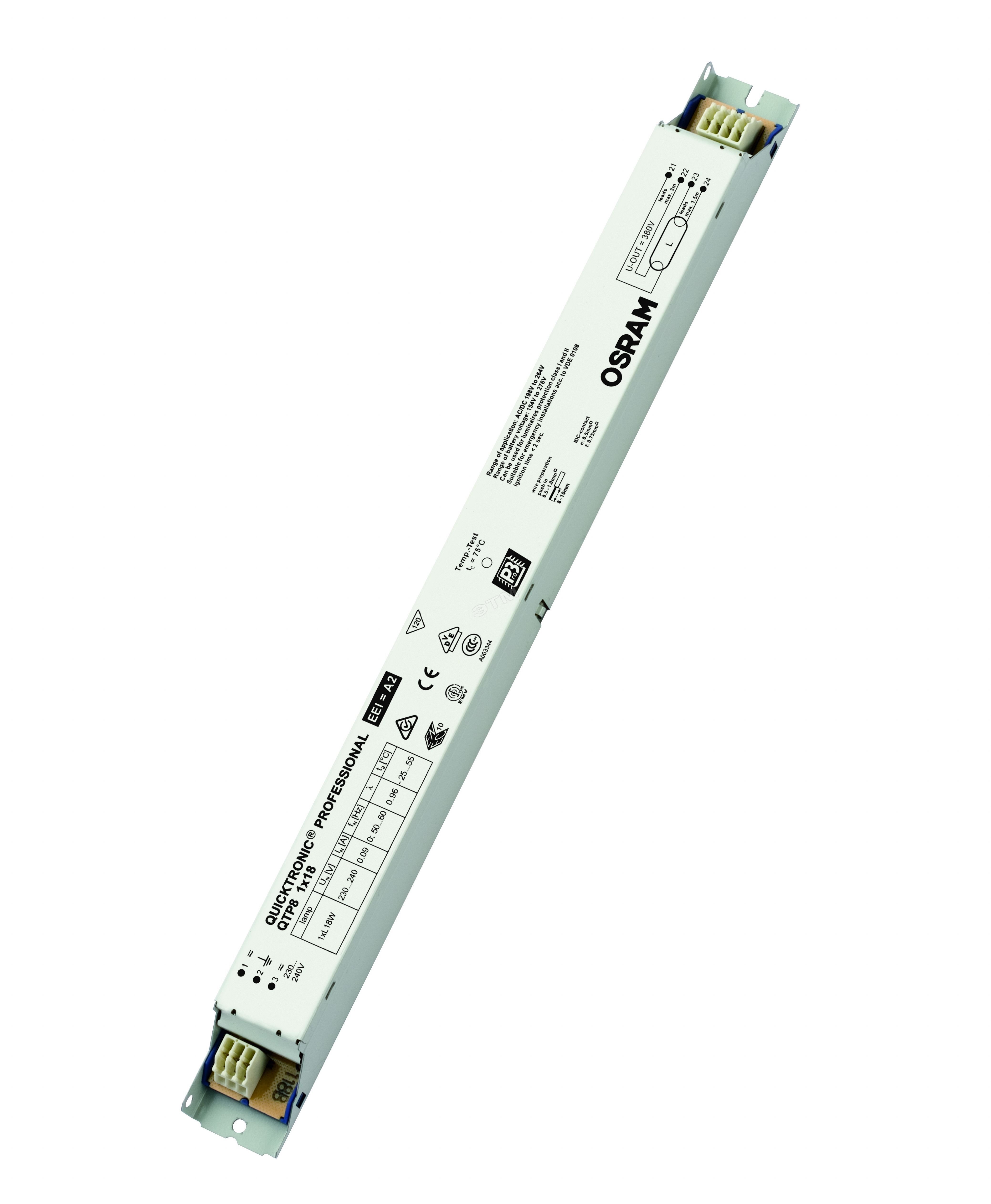

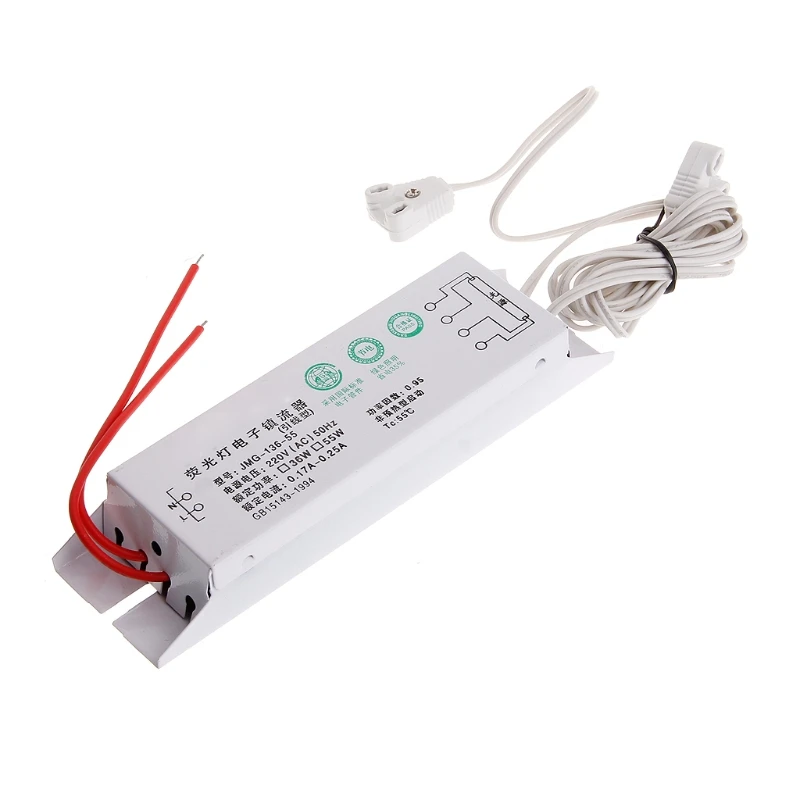

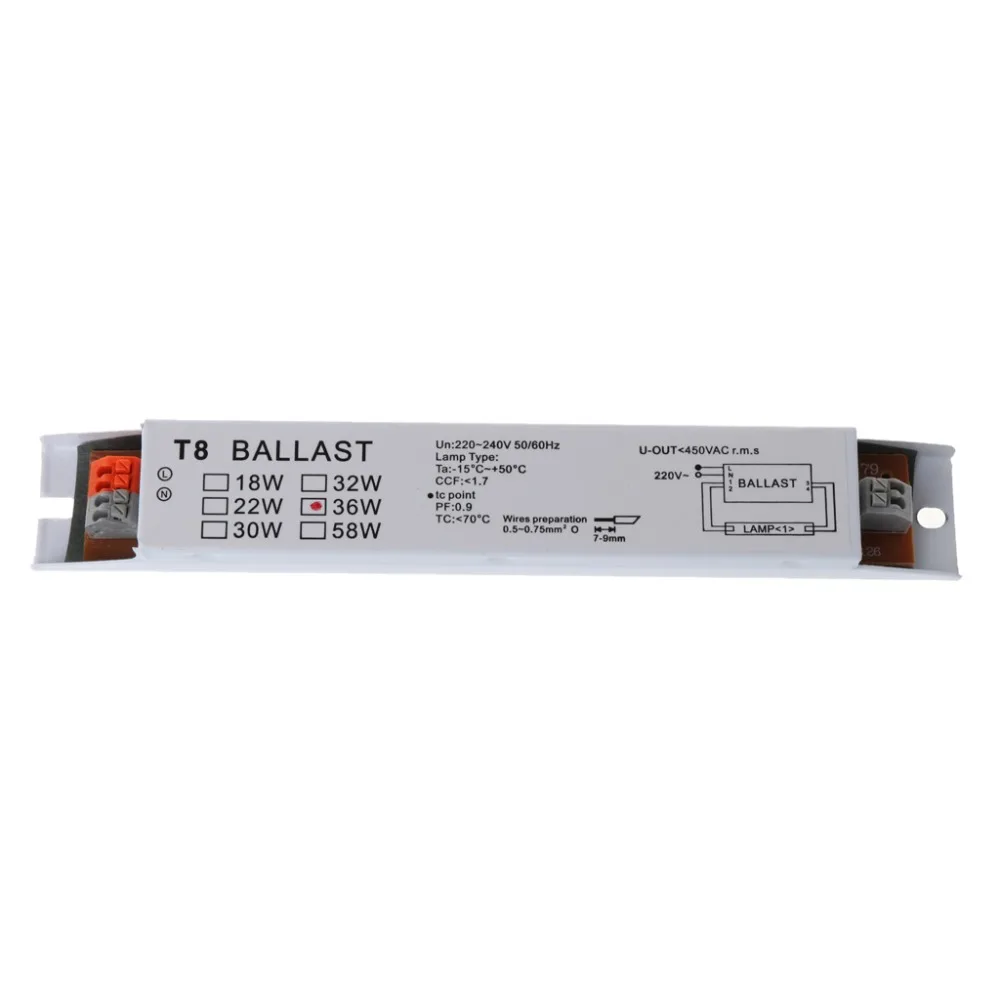

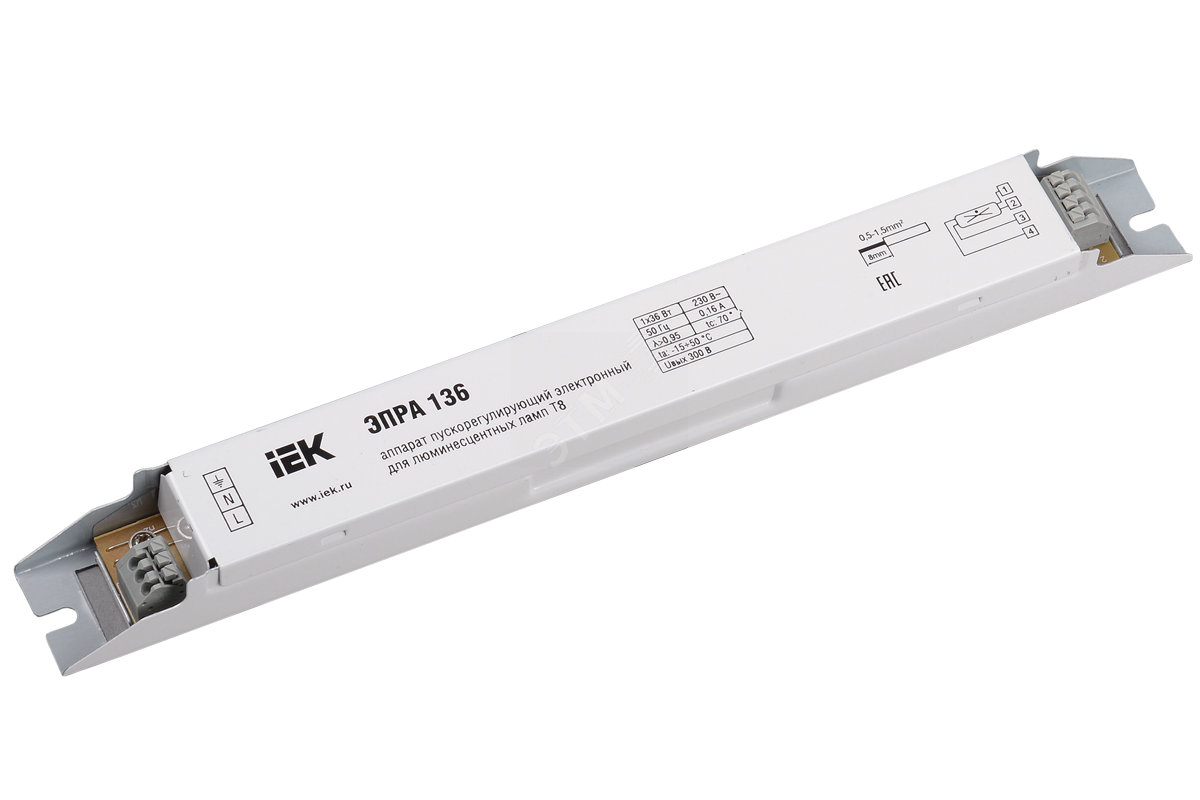

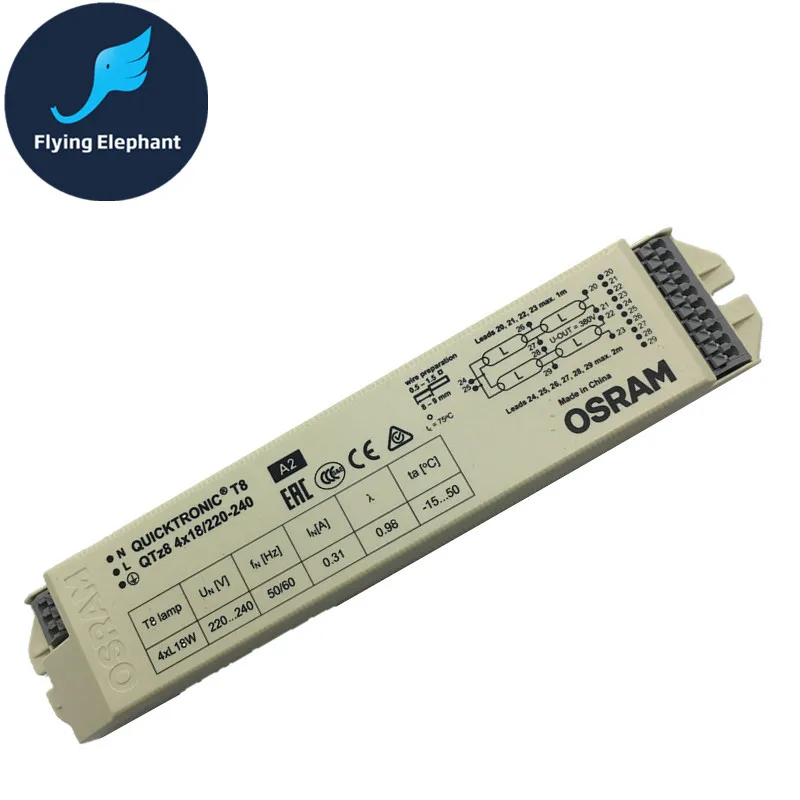

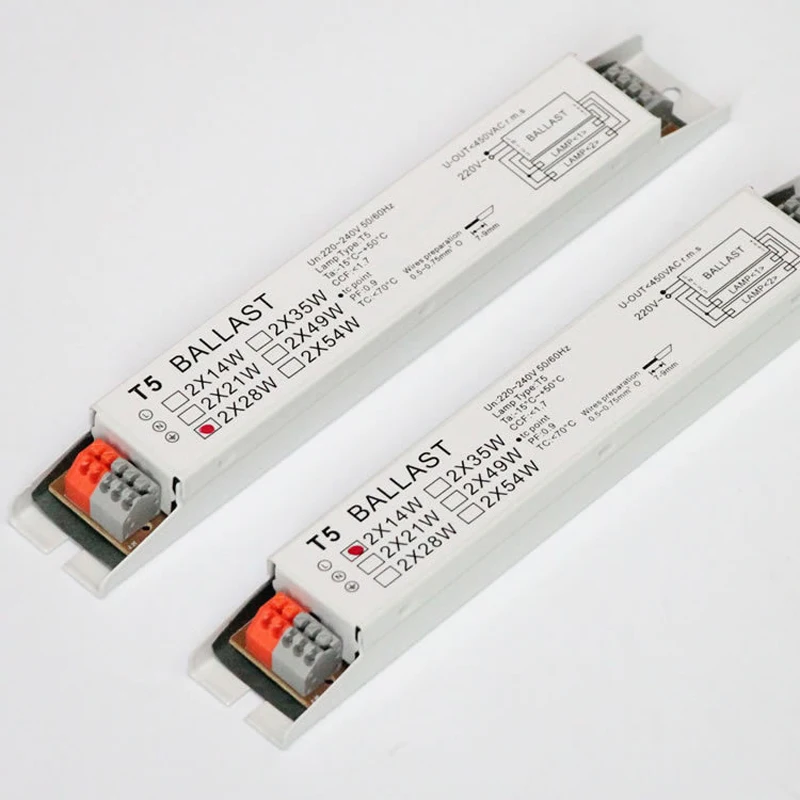

- Использовать электронные ПРА вместо электромагнитных
- Обеспечивать достаточное охлаждение, особенно в закрытых светильниках
- Не превышать допустимое число включений (не более 6-8 раз в сутки)
- Регулярно очищать от пыли для поддержания светового потока
Преимущества и недостатки люминесцентных ламп
Люминесцентные лампы обладают рядом достоинств по сравнению с лампами накаливания:
Преимущества:
- Высокая световая отдача (в 4-5 раз выше, чем у ламп накаливания)
- Длительный срок службы (до 20000 часов)
- Низкое тепловыделение
- Возможность получения различных оттенков белого света
- Равномерное освещение без ярких бликов
Недостатки:
- Наличие ртути, требующей специальной утилизации
- Возможное мерцание и гудение при использовании электромагнитных ПРА
- Чувствительность к температуре окружающей среды
- Более высокая стоимость по сравнению с лампами накаливания
- Сложность регулировки яркости (диммирования)
Сравнение люминесцентных ламп с другими источниками света
Как люминесцентные лампы соотносятся с другими современными источниками света? Давайте сравним их основные характеристики:

Характеристика | Люминесцентные | Светодиодные | Галогенные |
---|---|---|---|
Световая отдача (лм/Вт) | 60-100 | 80-150 | 15-25 |
Срок службы (ч) | 6000-20000 | 2000-4000 | |
Индекс цветопередачи (Ra) | 70-98 | 70-95 | 100 |
Энергоэффективность | Высокая | Очень высокая | Низкая |
Стоимость | Средняя | Высокая | Низкая |
Как видно из таблицы, люминесцентные лампы занимают промежуточное положение между более современными светодиодными и традиционными галогенными лампами по большинству параметров.
Применение люминесцентных ламп в различных сферах
Благодаря своим характеристикам, люминесцентные лампы нашли широкое применение в различных областях:
- Офисное освещение — обеспечивают равномерный свет для рабочих мест
- Торговые помещения — создают яркое освещение для привлечения покупателей
- Образовательные учреждения — предоставляют качественный свет для учебных аудиторий
- Промышленные объекты — обеспечивают эффективное освещение больших площадей
- Бытовое освещение — используются в виде компактных энергосберегающих ламп
- Уличное освещение — применяются в парках и на пешеходных зонах
В каждой из этих сфер люминесцентные лампы позволяют создать комфортное и энергоэффективное освещение.

Будущее люминесцентных ламп
Несмотря на свои преимущества, люминесцентные лампы постепенно вытесняются светодиодными источниками света. Это связано с несколькими факторами:
- Светодиоды имеют еще более высокую энергоэффективность
- LED-лампы не содержат ртути, что упрощает их утилизацию
- Светодиодные источники света имеют больший срок службы
- LED-технологии позволяют создавать более компактные и гибкие решения
Однако полный отказ от люминесцентных ламп произойдет не сразу. Они все еще остаются востребованными в определенных нишах, где их характеристики оптимально соответствуют требованиям.
В ближайшем будущем можно ожидать:
- Постепенное замещение люминесцентных ламп светодиодными аналогами
- Совершенствование технологий утилизации для минимизации экологического вреда
- Разработку гибридных решений, сочетающих преимущества люминесцентных и LED-технологий
Таким образом, хотя эра доминирования люминесцентных ламп подходит к концу, они еще долго будут играть важную роль в системах освещения, особенно в тех областях, где их замена на светодиодные аналоги экономически нецелесообразна.

Лампы люминесцентные мощность и характеристики, делаем проверку
Люминесцентные лампы являются одними из самых популярных источников света. Они показывают очень высокие технические характеристики и способны удовлетворить любые потребности пользователей и внешней среды. Широкий ассортимент позволяет сделать выбор очень качественно и легко. Но случаются и неприятные ситуации, тогда лампы не хотят работать либо проявляются другие неисправности.
Поможем разобраться с вопросом проверки мощности лампы и как проверить люминесцентную лампу, и расскажем для чего это делается. Но мощность не единый показатель, который следует проверить, необходимо убедиться также в общей работоспособности устройства и выявить неисправности, в этом мы вам также поможем.
Классификация люминесцентных ламп
Люминесцентные лампы существуют в ограниченном варианте исполнения. По большему счёту существуют только два варианта, линейные и компактные. Есть ещё кольцевые и U-образные, но их зачастую относят к разновидностям линейных. Они обладают той же структурой, размером и формой стеклянной трубки.
Люминесцентные источники света разделяют на устройства общего освещения и специализированные приборы. Для общего освещения обычно используют устройства с мощностью от пятнадцати до восьмидесяти ват. При этом могут присутствовать дополнительные характеристики света и различного спектра освещения.
Они могут имитировать обычное освещение различного цвета и оттенка. Критериями разделения таких ламп является мощность, тип разряда, по типу излучения, за формой колбы и по способу распределения света.
Различные формы
Каждый из представленных вариантов обладает отдельными подгруппами, которые более точно характеризуют устройство. Например, мощность может быть 15 ват, такая лампа будет маломощной. При использовании прибора на 80 ват, лампа называется сверхмощной.
Излучение света разделяется на такие типы:
- Естественный свет.
- Излучение цветного спектра света.
- Специальные типы излучения для особых случаев и условий.
Маркировка производится с помощью буквенных обозначений. Начинается она с буквы Л, это показывает что устройство люминесцентное. Следующая буква показывает спектр излучаемого света, например, Д – естественное дневное освещение, Б – белый свет и прочие варианты, где буква соответствует первой букве используемого цвета освещения.
Если источник света выдаёт тёплый свет, тогда перед обозначением цвета будет буква Б, соответственно холодный обозначается буквой Х.
Маркировка для отечественной продукции
Также дополнительные обозначения осуществляют помощью следующих букв:
- Ц – улучшенное качество передачи света.
- ЦЦ – сверх качественная передача.
- Р – показывает что тип рефлекторный.
- Б – устройство быстрого или мгновенного старта.
В самом конце указывают обозначение из цифр, которое отображает мощность прибора в ватах.
Зависимость рабочих характеристик от напряжения
Люминесцентные лампы работают от напряжения в 220 вольт, и при частоте пятьдесят герц, что вполне соответствует нашей стандартной домашней сети. Колебания этих показателей сказывается практически на всех технических характеристиках люминесцентного устройства. Таким образом, ухудшая его работоспособность и качество освещения.
Какие показатели изменяются и насколько это критично:
- Мощность устройства может как падать, так и повышаться при значительных колебаниях входящего напряжения. Таким образом, приобретая сверхмощную лампу для освещения вашего дворика, вы можете получить некачественное слабое освещение из-за низкого показателя входящего напряжения. Многие начинают наговаривать сразу на устройство и связывать падение мощности с браком конструкции, не разобравшись с корнем проблемы. Стоит измерять напряжение в вашей домашней сети, после чего делать выводы о неисправности.
- Качество светового потока. При слишком большой амплитуде изменения сетевого напряжения или при резких перепадах, качество света значительно снижается. Так, при смене частоты тока, коэффициент мерцания значительно увеличивается, лампа начинает излучать сильно мерцающий свет, который перенапрягает глаза и вредит зрению человека. Также свет может быть не насыщенным и тусклым, что тоже увеличивает напряжение глаз и может повредить зрение, если находится в таких условиях продолжительное время. Особенно это сказывается, если работать при таком освещении.
- Срок эксплуатационной службы прибора. Скачки и нестабильное напряжение способствует быстрому изнашиванию и ухудшению работоспособности прибора. Производители утверждают, что допустимой границей колебания тока, является десять процентов от номинального показателя. Превышение этой отметки может сократит срок службы изделия до пятидесяти процентов.
Проверка мощности
Измерение мощности лампочки позволяет создать для неё более подходящие условия и использовать по назначению. Вам ведь не нужна сверхмощная лампа для чтения книги или маломощная для выполнения мелких работ.
Благодаря измерению мощности можно распределить лампочки на необходимые места в соответствии с требованиями. Как правило, проверка производится на тех лампах, где маркировка стёрлась.
Проще всего осуществить измерение мультиметром. С его помощью измерение будет произведено быстро и с высокой точностью. Но если такого прибора нет под рукой, можно воспользоваться другим способом, который также довольно эффективный.
Вам понадобится иметь вольтметр и амперметр. Подключаются они к схеме включения лампы, амперметр последовательно, а вольтметр параллельно. После чего следует включить подачу тока на устройство. Затем снимаете показатели с обоих измерителей и записываете. Разделив полученную силу тока на напряжение, которое показал вольтметр, вы получите значение в ватах. Этот показатель и будет номинальной мощность вашей лампочки.
Тестируем работоспособность
Проверка работоспособности является очень лёгким проверочным процессом. Первое что следует сделать, это, конечно же, попробовать подключить лампу к сети напрямую или установить в соответствующий светильник. После чего можно сделать выводы про исправность и функционирование устройства.
Причины поломоки их ремонт
Более детальная проверка будет заключаться в тестировании каждого элемента по отдельности, но этой займёт значительно больше сил и потребует от вас определённых познаний в данной области.
Причины поломок и их ремонт
Существует множество вариантом неисправности люминесцентных ламп, мы подготовили для вас наиболее распространённые виды и способы их решения.
Разобравшись с причиной неисправности можно легко решить её, давайте приступим к изучению нашего списка:
- Устройство не включается – причина такое неисправности может заключаться в потере работоспособности лампы или обрыве проводов, схем и контактов.
Необходимо заменить лампу, если это не помогло, следует искать причину в соединениях и проводах, возможно, где-то присутствует разрыв схемы.
- Лампа начинает мигать, но никак не зажигается до стабильного свечения – Это происходит из-за замыкания в проводах или между контактами. Необходимо проверить изоляцию и при необходимости заменить провода. Если это не помогло, возможно, следует заменить саму лампу.
- Тусклое свечение на обеих, или одном конце устройства – это случается из-за нарушения герметичности колбы. Такое устройство необходимо заменять, ремонту оно не подлежит.
- Потемнение концов и полное выключение в процессе работы – причиной такого явления может стать неисправный балласт. Вам следует произвести его полную замену и снова протестировать устройство.
- Циклическое затухание и зажигание лампы – чаще всего причиной такой неисправности становится стартер. Его следует заменить, как в случае с поломанным балластом.
- Перегорание и почернение концов во время включения – такое случается, когда входящее напряжение не соответствует номинальному.
Балластное сопротивление не выдерживает повышенной нагрузки, и лампа сразу перегорает. Также причиной может быть неисправность балласта. В этом случае балласт также заменяется на новый.
Питание лампы дневного света постоянным током
Питание лампы дневного света постоянным током Питание лампы дневного света постоянным током
Наиболее часто применяемые устройства импульсного (стартерного) зажигания люминесцентных ламп обладают некоторыми существенными недостатками: неопределенным временем зажигания, перегрузкой электродов лампы при ее включении, повышенным уровнем радиопомех.

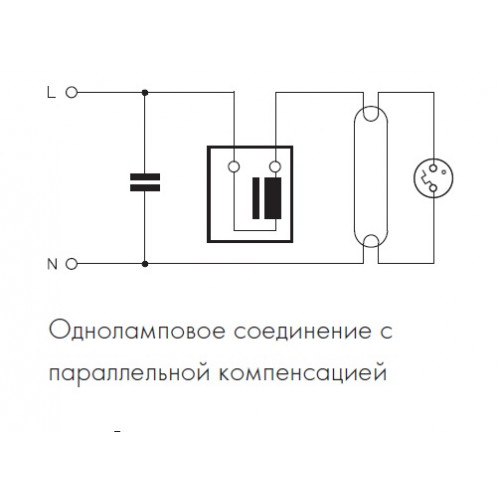

Как показывает практика, в стартерных устройствах (упрощенная схема одного из них приведена на рис. 1) наибольшему нагреву подвергаются участки нитей накала, к которым подводится сетевое напряжение. Здесь зачастую нить перегорает.
Более перспективны — безстартерные устройства зажигания, где нити
накала по своему прямому назначению не используются, а выполняют роль
электродов газоразрядной лампы — на них подается напряжение, необходимое
для поджига газа в лампе.
Вот, к примеру, устройство, рассчитанное на питание лампы мощностью до 40 Вт (рис. 2). Работает оно так. Сетевое напряжение подается через дроссель L1 на мостовой выпрямитель VD3. В один из полупериодов сетевого напряжения конденсатор С2 заряжается через стабилитрон VD1, а конденсатор СЗ — через стабилитрон VD2. В течение следующего полупериода напряжение сети суммируется с напряжением на этих конденсаторах, в результате чего лампа ЕL1 зажигается. После этого указанные конденсаторы быстро разряжаются через стабилитроны и диоды моста и в дальнейшем не оказывают влияния на работу устройства, поскольку не в состоянии заряжаться — ведь амплитудное напряжение сети меньше суммарного напряжения стабилизации стабилитронов и падения напряжения на лампе.
Резистор R1 снимает остаточное напряжение на электродах лампы после
выключения устройства, что необходимо для безопасной замены лампы.
Конденсатор C1 компенсирует реактивную мощность.
В этом и последующих устройствах пары контактов разъема каждой нити накала можно соединить вместе и подключить к «своей» цепи — тогда в светильнике будет работать даже лампа с перегоревшими нитями.
Схема другого варианта устройства, рассчитанного на питание люминесцентной лампы мощностью более 40 Вт, приведена на рис. 3. Здесь мостовой выпрямитель выполнен на диодах VD1-VD4. А «пусковые» конденсаторы C2, C3 заряжаются через терморезисторы R1, R2 с положительным температурным коэффициентом сопротивления. Причем в один полупериод заряжается конденсатор С2 (через терморезистор R1 и диод VDЗ), а в другой — СЗ (через терморезистор R2 и диод VD4). Терморезисторы ограничивают ток зарядки конденсаторов. Поскольку конденсаторы включены последовательно, напряжение на лампе EL1 достаточно для ее зажигания.
Если терморезисторы будут в тепловом контакте с диодами моста, их
сопротивление при нагревании диодов возрастет, что понизит ток зарядки.
Дроссель, служащий балластным сопротивлением, не обязателен в рассматриваемых устройствах питания и может быть заменен лампой накаливания, как это показано на рис. 4. При включении устройства в сеть происходит разогрев лампы EL1 и терморезистора R1. Переменное напряжение на входе диодного моста VD3 возрастает. Конденсаторы С1 и С2 заряжаются через резисторы R2, R3. Когда суммарное напряжение на них достигнет напряжения зажигания лампы EL2, произойдет быстрая разрядка конденсаторов — этому способствуют диоды VD1,VD2.
Дополнив обычный светильник с лампой накаливания данным устройством
с люминесцентной лампой, можно улучшить общее или местное освещение.
Для лампы EL2 мощностью 20 Вт EL1 должна быть мощностью 75 или 100 Вт,
если же EL2 применена мощностью 80 Вт, EL1 следует взять мощностью 200
или 250 Вт. В последнем варианте допустимо изъять из устройства
зарядно-разрядные цепи из резисторов R2, R3 и диодов VD1, VD2.
Несколько лучший вариант питания мощной люминесцентной лампы — использовать устройство с учетверением выпрямленного напряжения, схема которого приведена на рис. 5. Некоторым усовершенствованием устройства, повышающим надежность его работы, можно считать добавление терморезистора, подключенного параллельно входу диодного моста (между точками 1, 2 узла У1). Он обеспечит более плавное увеличение напряжения на деталях выпрямителя-умножителя, а также демпфирование колебательного процесса в системе, содержащей реактивные элементы (дроссель и конденсаторы), а значит, снижение помех, проникающих в сеть.
В рассмотренных устройствах используются диодные мосты КЦ405А или КЦ402А,
а также выпрямительные диоды КД243Г-КД243Ж или другие, рассчитанные на ток
до 1 А и обратное напряжение 400 В. Каждый стабилитрон может быть заменен
несколькими последовательно соединенными с меньшим напряжением стабилизации.
Конденсатор, шунтирующий сеть, желательно применить неполярный типа МБГЧ,
остальные конденсаторы — МБМ, К42У-2, К73-16. Конденсаторы рекомендуется
зашунтировать резисторами сопротивлением 1 МОм мощностью 0,5 Вт. Дроссель
должен соответствовать мощности используемой люминесцентной лампы
(1УБИ20 — для лампы мощностью 20 Вт, 1УБИ40 — 40 Вт, 1УБИ80-80ВТ).
Вместо одной лампы мощностью 40 Вт допустимо включить последовательно
две по 20 Вт.
Часть деталей узла монтируют на плате из одностороннего фольгированного стеклотекстолита, на которой оставлены площадки для подпайки выводов деталей и соединительных лепестков для подключения узла к цепям светильника. После установки узла в корпус подходящих габаритов его заливают эпоксидным компаундом.

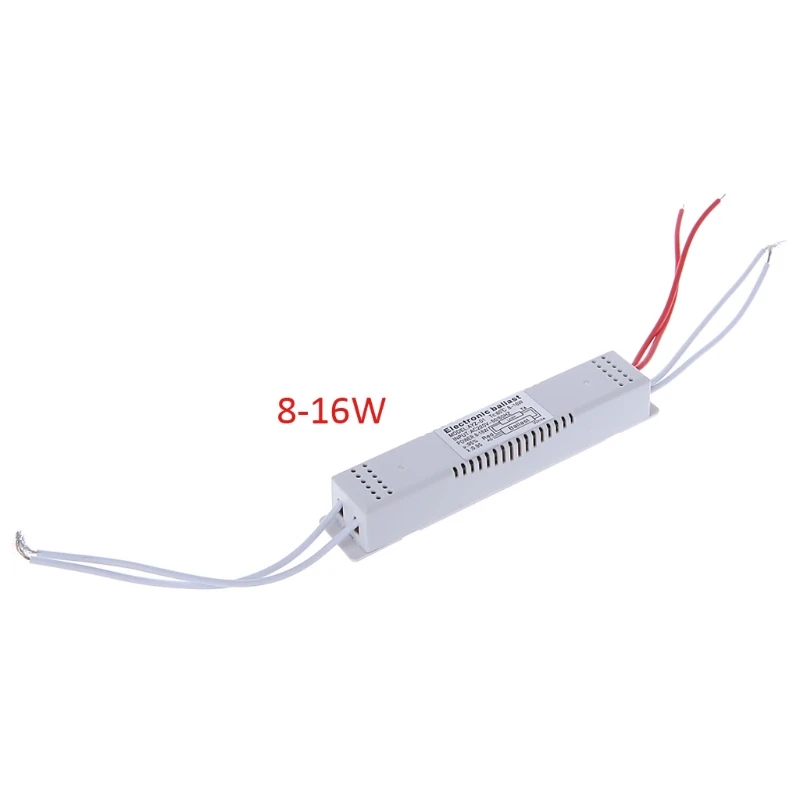

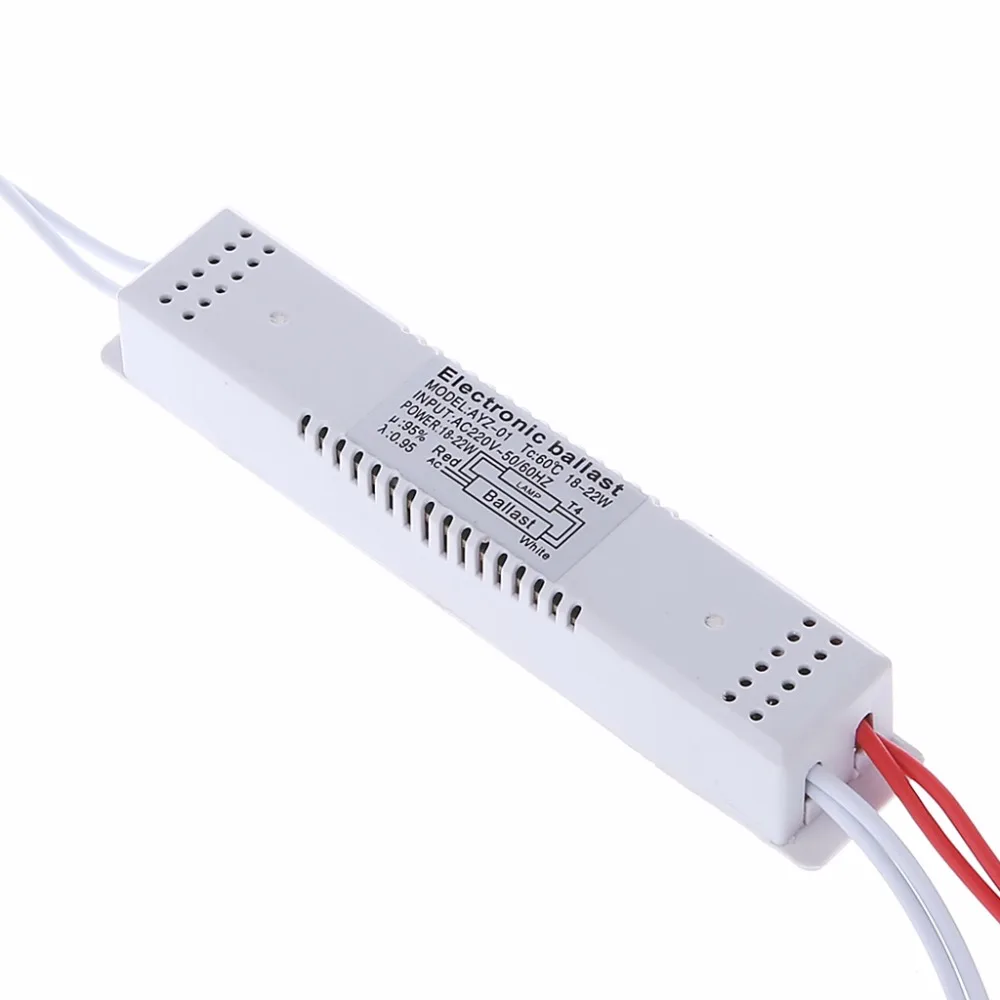

Блог — Радиолюбитель — Электронный балласт компактной люминесцентной лампы дневного света
Лампы накаливания хотя и стоят дешево, но потребляют много электроэнергии, поэтому многие страны отказываются от их производства (США, страны Западной Европы). Взамен им приходят компактные люминесцентные лампы дневного света (энергосберегающие), их закручивают в те же патроны Е27, что и лампы накаливания. Однако стоят они в 15-30 раз дороже, зато в 6-8 раз дольше служат и в 4 раза меньше потребляют электроэнергии, что и определяет их судьбу. Рынок переполнен разнообразием таких ламп, в основном китайского производства. Одна из таких ламп, фирмы DELUX, показана на фото.

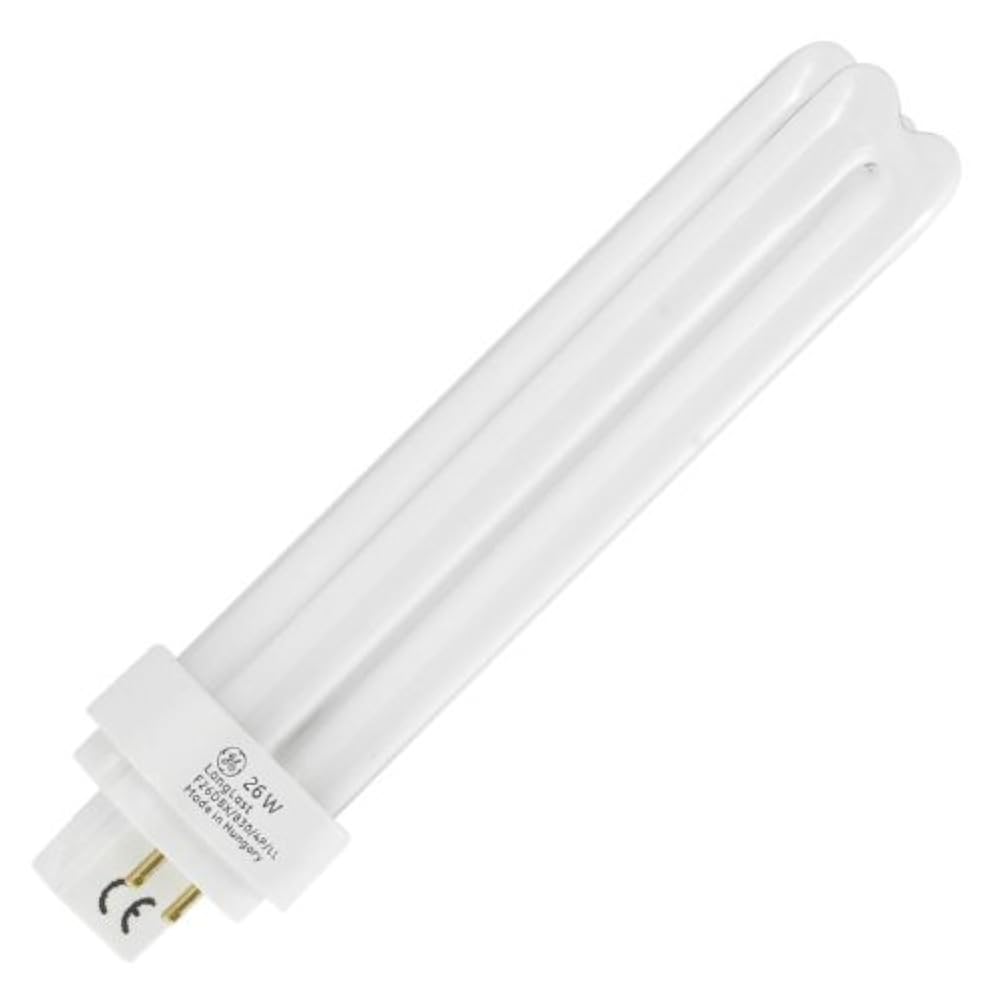

Ее мощность 26 Вт -220 В, а блок питания, называемый еще электронным балластом, расположен на плате размерами 48×48 мм (рис.1) и находится в цоколе этой лампы.
Ее радиоэлементы размещены на монтажной плате навесным монтажом, без применения ЧИП-элементов. Принципиальная схема нарисована автором из осмотра монтажной платы и показана на рис.2.
Примечание к схеме: на схеме отсутствует точка, обозначающая соединение динистора, диода D7 и базы транзистора EN13003A
Вначале уместно напомнить принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов. Для зажигания люминесцентной лампы необходимо разогреть ее нити накала и приложить напряжение 500…1000 В, т.е. значительно больше, чем напряжение электросети. Величина напряжения зажигания прямо пропорциональна длине стеклянной колбы люминесцентной лампы. Естественно, для коротких компактных ламп она меньше, а для длинных трубчатых ламп — больше. После зажигания лампа резко уменьшает свое сопротивление, а значит, надо применять ограничитель тока для предотвращения КЗ в цепи. Схема электронного балласта для компактной люминесцентной лампы представляет собой двухтактный полумостовой преобразователь напряжения. Вначале сетевое напряжение с помощью 2-полупериодного моста выпрямляется до постоянного напряжения 300…310 В. Запуск преобразователя обеспечивает симметричный динистор, обозначенный на схеме Z, он открывается, когда, при включении электросети, напряжение в точках его подключения превысит порог срабатывания. При открывании, через динистор проходит импульс на базу нижнего по схеме транзистора, и преобразователь запускается.
Далее двухтактный полумостовой преобразователь, активными элементами которого являются два транзистора n-p-n, преобразует постоянное напряжение 300…310 В, в высокочастотное напряжение, что позволяет значительно уменьшить габариты блока питания. Нагрузкой преобразователя и одновременно его управляющим элементом является тороидальный трансформатор (обозначенный в схеме L1) со своими тремя обмотками, из них две управляющие обмотки (каждая по два витка) и одна рабочая (9 витков). Транзисторные ключи открываются противофазно от положительных импульсов с управляющих обмоток. Для этого управляющие обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Отрицательные выбросы напряжения с этих обмоток гасятся диодами D5, D7. Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке. Переменное напряжение с рабочей обмотки подается на люминесцентною лампу через последовательную цепь, состоящую из: L3 — нити накала лампы -С5 (3,3 нФ 1200 В) — нити накала лампы — С7 (47 нФ/400 В).
Величины индуктивностей и емкостей этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя. При резонансе напряжений в последовательной цепи, индуктивное и емкостное сопротивления равны, сила тока в цепи максимальна, а напряжение на реактивных элементах L и С может значительно превышать прикладываемое напряжение. Падение напряжения на С5, в этой последовательной резонансной цепи, в 14 раз больше, чем на С7, так как емкость С5 в 14 раз меньше и его емкостное сопротивление в 14 раз больше. Следовательно, перед зажиганием люминесцентной лампы максимальный ток в резонансной цепи разогревает обе нити накала, а большое резонансное напряжение на конденсаторе С5 (3,3 нФ/1200 В), включенного параллельно лампе, зажигает лампу. Обратите внимания на максимально допустимые напряжения на конденсаторах С5=1200 В и С7= 400 В. Такие величины подобраны неслучайно. При резонансе напряжение на С5 достигает около 1 кВ и он должен его выдерживать. Зажженная лампа резко уменьшает свое сопротивление и блокирует (закорачивает) конденсатор С5.
С резонансной цепи исключается емкость С5, и резонанс напряжений в цепи прекращается, но уже зажженная лампа продолжает светиться, а дроссель L2 своей индуктивностью ограничивает ток в зажженной лампе. При этом преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь процесс зажигания длится меньше 1 с. Следует отметить, что на люминесцентную лампу все время подается переменное напряжение. Это лучше, чем постоянное, так как обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок ее службы. При питании ламп от постоянного тока срок ее службы уменьшается на 50%, поэтому постоянное напряжения на газоразрядные лампы не подают.
Назначения элементов преобразователя.
Типы радиоэлементов указаны на принципиальной схеме (рис.2).
1. EN13003A- транзисторные ключи (на монтажной схеме производители их почему-то не обозначили). Это биполярные высоковольтные транзисторы средней мощности, n-p-n проводимости, корпус ТО-126, их аналоги MJE13003 или КТ8170А1 (400 В; 1,5 А; в импульсе 3 А), можно и КТ872А (1500 В; 8 А; корпус Т26а), но по габаритам они больше. В любом случае надо правильно определить выходы БКЭ, так как у разных производителей могут быть разные их последовательности, даже у одного и того же аналога.
2. Тороидальный ферритовый трансформатор, обозначенный производителем L1, размеры кольца 11x6x4,5, вероятная магнитная проницаемость 2000, имеет 3 обмотки, две из них по 2 витка и одна 9 витков.
3. Все диоды D1-D7 однотипные 1N4007 (1000 В, 1 А), из них диоды D1-D4 — выпрямительный мост, D5, D7 — гасят отрицательные выбросы управляющего импульса, a D6 — разделяет источники питания.
4. Цепочка R1СЗ обеспечивает задержку пуска преобразователя с целью «мягкого пуска» и не допущения броска пускового тока.
5. Симметричный динистор Z типа DB3 Uзс.max=32 В; Uoc=5 В; Uнеотп.и.max=5 В) обеспечивает первоначальный запуск преобразователя.
6. R3, R4, R5, R6 — ограничительные резисторы.
7. С2, R2 — демпферные элементы, предназначенные для гашения выбросов транзисторного ключа в момент его закрытия.
8. Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. Вначале дроссель участвует в резонансе напряжений (совместно с С5 и С7) для зажигания лампы, а после зажигания своей индуктивностью гасит ток в цепи люминесцентной лампы, так как зажженная лампа резко уменьшает свое сопротивление.
9. С5 (3,3 нФ/1200 В), С7 (47 нФ/400 В) — конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания С7 поддерживает свечения.
10. С1 — сглаживающий электролитический конденсатор.
11. Дроссель с ферритовым сердечником L4 и конденсатор С6 составляют заградительный фильтр, не пропускающий импульсные помехи преобразователя в питающую электросеть.
12. F1 — мини-предохранитель в стеклянном корпусе на 1 А, находится вне монтажной платы.
Ремонт.
Перед тем как ремонтировать электронный балласт, необходимо «добраться» до его монтажной платы, для этого достаточно ножом разъединить две составные части цоколя. При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением!
Перегорание (обрыв) макальных спиралей люминесцентной лампы, при этом электронный балласт остается исправным. Это типичная неисправность. Восстановить спираль невозможно, а стеклянные люминесцентные колбы к таким лампам отдельно не продаются. Какой же выход? Или приспособить исправный балласт к 20-ватному светильнику, имеющему прямую стеклянную лампу, вместо его «родного» дросселя (светильник будет работать надежнее и без гула) или использовать элементы платы как запчасти. Отсюда рекомендация: закупайте однотипные компактные люминесцентные лампы — легче будет ремонтировать.
Трещины в пайке монтажной платы. Причина их появления — периодическое нагревание и последующее, после выключения, остывание места пайки. Нагревается место пайки от элементов, которые греются (спирали люминесцентной лампы, транзисторные ключи). Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины.
Повреждение отдельных радиоэлементов. Отдельные радиоэлементы могут повредиться как от трещин в пайке, так и от скачков напряжения в питающей электросети. Хотя в схеме и есть предохранитель, но он не защитит радиоэлементы от скачков напряжений, как это мог бы сделать варистор. Предохранитель сгорит от пробоев радиоэлементов. Безусловно, самым слабым местом из всех радиоэлементов данного устройства являются транзисторы.
Список радиоэлементов
Как работает стартер лампы дневного света, как проверить дроссель на светильнике?
Люминесцентные лампы от сети напряжением 220 вольт напрямую не включаются. Для них нужен специальный блок, который называется пускорегулирующая аппаратура, укорочено ПРА. Этот блок состоит из трех элементов: дроссель, конденсатор и стартёр. Нас в этой статье будет интересовать стартер для ламп дневного света (ЛДС), что он собой представляет, какие функции на него возложены.
По сути, стартёр – это стеклянная колба, заполненная газом (обычно используется или неон, или смесь гелий с водородом). То есть, это газоразрядная лампа миниатюрного типа, внутри которой тлеет разряд. Здесь же расположены электроды, поддерживающие данный разряд. Существует стартеры двух типов: симметричные и несимметричные. В первом все электроды являются подвижными, во втором – один стационарный. Электроды изготавливаются из биметалла. Чаще всего в люминесцентных светильниках используются конструкции симметричные.
Газоразрядная лампа помещается в металлический или пластмассовый корпус. Крепится она на специальной панели диэлектрического типа, где установлены два контакта. Здесь же устанавливается и конденсатор, который подсоединен к газоразрядной лампе параллельно.
Как работает
Когда в схему, где установлен стартер, подается напряжение, оно попадает на его электроды, между которыми появляется тлеющий разряд. Сила тока разряда незначительная, в пределах от 20 до 50 мА. Именно этот разряд начинает нагревать электроды, которые под действием тепла изгибаются и через какое-то время соприкасаются друг с другом. То есть, электрическая цепочка замыкается, и ток подается далее на дроссель, конденсатор и на лампы дневного света. При этом тлеющий разряд прекращается.
Обратите внимание, что напряжение включение стартера должно быть чуть меньше номинального сети, то есть, 220 вольт, но при этом оно должно быть больше, чем напряжения включения самих ламп дневного света.
Итак, электроды соприкоснулись между собой, что дальше? Так как между ними нет тлеющего разряда, соответственно нет температуры, которая их нагревает. Происходит их остывание, что в конечном итоге приведет к размыканию электродов и цепочки. Именно в этот момент появляется так называемое импульсное напряжение высокой величины внутри дросселя. От него и происходит зажигание люминесцентного осветительного устройства. В процессе работы самой лампы дневного света в цепочке ток имеет значение, равное силе тока источника света. Падение же напряжения, а соответственно и силы тока, делится между самой осветительным прибором и дросселем на равные части.
Зажигание
Как происходит зажигание стартера для лампы? Необходимо отметить, что на эффективность зажигания влияют две позиции:
- величина силы тока на катодах лампы в момент размыкания электродов;
- продолжительность нагрева катодов.
Электромагнитная сила внутри дросселя зависит от силы тока в нем. Понятно, что недостаточность силы тока не приведет к зажиганию люминесцентного устройства. А сила тока напрямую зависит от напряжения в цепи. И если последний показатель ниже номинального, то есть большая вероятность, что лампа сразу не зажжется. Поэтому стартер будет в автоматическом режиме пытаться снова и снова проделать ту же операцию, пока она не загорится. Периодичность попыток стандартная – 10 секунд.
Если в питающей сети напряжение падает ниже 80% от номинального, то этого недостаточно, чтобы электроды нагрелись до необходимой температуры. То есть, при таком падении осветительное устройство просто не зажигается.
Конденсатор
Конденсатор в системе ПРА устанавливается параллельно стартеру. Эти два прибора взаимосвязаны. Основное назначение конденсатора:
- снижение помех в процессе замыкания и размыкание электродов стартера;
- увеличения длительности действия импульса при размыкании электродов;
- предотвращение спаивания электродов за счет высокого импульсного напряжения.
Чаще всего в ПРА используются конденсаторы емкостью 0,003-0,1 мкФ.
Как долго работает
Со временем эксплуатации стартера напряжение, создающее тлеющий разряд, снижается. Это может привести к обратному эффекту, когда при работающем люминесцентном светильнике электроды стартера вдруг начнут самопроизвольно замыкаться, что приведет к гашению самой лампы. Тут же будет происходить размыкание электродов, а соответственно и зажигание светильника. Оба процесса моментальные, что приводит к миганию светильника. Это не только влияет на эффективность его работы, но и снижает срок эксплуатации дросселя, потому что при такой работе он будет просто перегреваться.
Поэтому совет – периодически проверять стартер, и при необходимости менять его на новый. Как только увидели, что светильник замигал, не откладывайте замену в долгий ящик.
Схема подключения люминесцентного светильника
Схема подключения лампы дневного света – это несколько вариантов, зависящих от количества ламп дневного света в светильнике. Вот самая простейшая из них на рисунке ниже:
Здесь четко видно, что две спирали лампы дневного света подключаются: одна через дроссель, вторая через стартер. Такое соединение чаще всего применяется, когда необходимо подключить один источник света. Если, к примеру, есть необходимость подключить светильник с двумя лампами дневного света, то приходится устанавливать два стартера на каждую, как это хорошо видно на рисунке схемы ниже (вариант номер два):
При этом необходимо учитывать, что мощность дросселя не должна быть меньше мощности двух источников света. К примеру, если у него мощность 40 Вт (этот показатель наносится на корпус элемента), то две лампы в сумме должны иметь мощность не больше 40 Вт (к примеру, по 20 Вт).
Одной из ярких представителей этой категории осветительных приборов является марка ЛВО 4х18. То есть, это металлический прибор с четырьмя лампами, мощностью каждой по 18 Вт. ЛВО 4х18 чаще всего используются в качестве встраиваемых осветительных устройств. Их обычно монтируют в потолках Армстронг, в гипсокартонных потолочных конструкциях и в других видах потолков. Причины популярности марки ЛВО 4х18 – это невысокая цена от отечественного производителя, простота установки, эффективное свечение и простая схема подключения.
Как работают стартеры люминесцентных ламп
Стартер представляет собой небольшую газоразрядную лампу тлеющего разряда. Стеклянная колба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмассовый корпус, на верхней крышке которого имеется смотровое окно.
Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.
В некоторых конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электрода. Различают несимметричную и симметричную конструкции стартеров. В несимметричных стартерах один электрод неподвижный, а второй подвижный, изготовлен
из биметалла.
В настоящее время наибольшее распространение получила симметричная конструкция стартеров, у которых оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сравнению с несимметричной.
Напряжение зажигания в стартере тлеющего разряда выбирается таким образом, чтобы оно было меньше номинального напряжения сети, но больше рабочего напряжения, устанавливающегося на люминесцентной лампе при ее горении.
Схема подключения двух люминесцентных ламп через стартер.
При включении схемы на напряжение сети оно полностью окажется приложенным к стартеру. Электроды стартера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА). Этот ток нагревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится.
Через дроссель и последовательно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, выбираемым таким образом, чтобы ток предварительного подогрева катодов в 1,5 2,1 раза превышал номинальный ток лампы. Длительность предварительного подогрева катодов определяется временем, в течение которого электроды стартера остаются замкнутыми.
Когда электроды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, называемого временем контактирования, электроды размыкаются. Так как дроссель обладает большой индуктивностью, то в момент размыкания электродов стартера в дросселе возникает большой импульс напряжения, зажигающий лампу.
После зажигания лампы в цепи установится ток, равный номинальному рабочему току лампы. Этот ток обусловит такое падение напряжения на дросселе, что напряжение на лампе станет примерно равным половине номинального напряжения сети. Так как стартер включен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стартере, его электроды останутся разомкнутыми при горении лампы.
Стартеры тлеющего заряда.
Возможность зажигания лампы зависит от длительности предварительного подогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с. и, следовательно, приложенного к лампе напряжения может оказаться недостаточной для ее зажигания, и лампа не зажжется. Поэтому, если при первой попытке стартер не зажжет лампу, он сразу же автоматически будет повторять описанный процесс до тех пор, пока не произойдет зажигание лампы. Согласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до 10 сек.
Параллельно электродам стартера включен конденсатор емкостью 0,003-0,1 мкф. Этот конденсатор обычно размещается в корпусе стартера. Конденсатор выполняет две функции: снижает уровень радиопомех, возникающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденсатор оказывает влияние на процессы зажигания лампы. Конденсатор уменьшает величину импульса напряжения, образуемого в момент размыкания электродов стартера, и увеличивает его длительность.
При отсутствии конденсатора напряжение на лампе очень быстро возрастает, достигая нескольких тысяч вольт, но продолжительность его действия очень небольшая. В этих условиях резко снижается надежность зажигания ламп. Кроме того, включение конденсатора параллельно электродам стартера уменьшает вероятность сваривания или, как говорят, залипания электродов, получающегося в результате образования электрической дуги в момент размыкания электродов. Конденсатор способствует быстрому гашению дуги.
Принципиальная схема включения люминесцентной лампы.
Применение конденсаторов в стартёре не обеспечивает полного подавления радиопомех, создаваемых люминесцентной лампой. Поэтому необходимо дополнительно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединенных последовательно, и среднюю точку заземлить.
Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметрированной обмоткой где обмотка дросселя разделена на две совершенно одинаковые части, имеющие равное число витков, намотанных на один общий сердечник.
Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дросселя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмотками.
В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного сопротивления дросселя и активного сопротивления всей сети. Такие схемы называются отстающими.
В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лампу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается конденсатор, емкость которого рассчитывается таким образом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.
Устройство люминесцентной лампы.
В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину. Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.
При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возрастает, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера компенсирующая катушка отключается, и в рабочем режиме лампы она не участвует. Индуктивность дополнительной катушки компенсирует емкость конденсатора, установленного в стартере. Поэтому в схему вводится дополнительный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.
Один из недостатков рассмотренных схем — низкий коэффициент мощности. Он составляет величину 0,5-0,6. Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании таких аппаратов согласно правилам устройства электроустановок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую компенсацию коэффициента мощности, обеспечивающую доведение его для всей осветительной установки до величины 0,9-0,95.
При невозможности или экономической неэффективности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным. Расчеты показывают, что для ламп мощностью 20 и 40 вт при напряжении 220 в емкость конденсатора составляет 3-5 мкф.
Основной недостаток стартерных схем зажигания — их низкая надежность, которая обусловлена ненадежностью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со снижением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических электродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает контактирования электродов, и лампа не будет зажигаться. Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается.
Схема запуска сгоревшей люминисцентной лампы.
У люминесцентной лампы по мере старения наблюдается увеличение ее рабочего напряжения, а у стартера, наоборот, с ростом срока службы напряжение зажигания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.
При размыкании электродов стартера лампа вновь загорается и наблюдается мигание лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лампы. Подобные же явления могут иметь место при использовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.
Стартеры имеют значительные разбросы времени контактирования электродов, и оно очень часто недостаточно для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после нескольких промежуточных попыток, что увеличивает длительность переходных процессов, снижающих срок службы ламп.
Общий недостаток всех одноламповых схем — невозможность уменьшить создаваемую одной люминесцентной лампой пульсацию светового потока. Поэтому такие схемы можно применять в помещениях, где устанавливается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульсации светового потока лампы включать в различные фазы трехфазной цепи. Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.
Двухламповые схемы включения. Применение двухламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пульсации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. Поэтому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого среднего значения с частотой, меньшей, чем при одной лампе. Кроме того, эти схемы обеспечивают высокий коэффициент мощности комплекта лампа — ПРА.
Наибольшее распространение получила двухламповая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй — опережает на угол 60°. Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0. 9-0.95.
Эту схему можно отнести к группе компенсированных, и по сравнению с одноламповой некомпенсированной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повышения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.
Этапы работы светильника с люминесцентными лампами
Этапы работы светильника с люминесцентными лампами
В процессе зажигания люминесцентной лампы совершается ряд явлений. В общих чертах они состоят в последующей смене ряда этапов.
Первый этап. При замыкании выключателя S А1 к стартеру прикладывается напряжение сети. В стартере (небольшая неоновая лампочка) возникает слабый тлеющий разряд, который разогревает электроды. Один из электродов — биме таллический. Биметалл — это пластинка из двух металлов с различными темпе ратурными коэффициентами линейного расширения. При нагревании один из металлов удлиняется больше, чем другой, а так как они скреплены, то вся пластинка изгибается. При охлаждении происходит распрямление пластинки. Под действием тепла он изгибается и касается другого электрода. В результате ток в цепи значительно увеличивается, а разряд в стартере гаснет.
Второй этап. Увеличившийся ток разогревает электроды люминесцентной лампы, и они начинают испускать электроны (это подготовка к зажиганию).
Третий этап. Электроды стартера остывают, биметалл распрямляется, и, наконец, между электродами образуется зазор. При этом сила тока в цепи резко уменьшается. При уменьшении тока в дросселе согласно закону Ленца возникает кратковременное значительное напряжение, стремящееся поддержать исчезающий ток. Это напряжение самоиндукции складывается с напряжением сети, в результате чего к электродам люминесцентной лампы оказывается приложенным импульс напряжений большего значения, чем напряжение сети. Под действием этого импульса в люминесцентной лампе возникает разряд в аргоне: лампа начинает несколько разогреваться.
Четвертый этап. Под действием теплоты капля ртути испаряется и созда ет в лампе ртутные пары необходимой плотности. Так как они ионизируют ся значительно легче паров аргона, то в дальнейшем разряд происходит в основном уже не в аргоне, а в ртутных парах.
Пятый этап. Когда лампа горит, напряжение на ее электродах, а следователь но, и на электродах стартера (который присоединен параллельно) ниже напряжения сети. Почему? Потому что последовательно с лампой включен дроссель Ц, через который теперь проходит значительный ток, причем ток переменный.
В результате в дросселе индуцируется электродвижущая сила (ЭДС) само индукции, действующая согласно закону Ленца навстречу напряжению сети. В итоге на лампу и стартер приходится уже не полное напряжение сети, а разность между ним и напряжением самоиндукции. Это совершенно необходимо, иначе лампа погаснет.
Действительно, если бы при горящей лампе на стартере снова оказалось напряжение, равное напряжению сети (а не ниже), то в стартере вновь возник бы разряд и спустя небольшое время электроды стартера, сомкнув шись, закоротили бы лампу.
Внимание! У дросселя еще одна важнейшая задача — он ограничивает возрастание тока, что имело бы место при включении люминесцентной лампы непосредственно в сеть. Таковы свойства газового разряда. Возрастание тока (при отсутствии дросселя) разрушило бы лампу или же привело к перегоранию предохранителей (отключению автоматического выключателя). Без дросселя люминесцентные лампы включать опасно.
как устроена, какое напряжение на лампе
Вот уже продолжительное время, весь мир напряженно думает о дополнительной экономии электрической энергии. Этому способствует использование энергосберегающих ламп, которые известны миру более 50 лет. Это достойная альтернатива традиционным лампам накаливания. Единственным спорным моментом является вопрос ее утилизации. Ниже предлагается рассмотреть, как устроена люминесцентная лампа, на что обратить внимание потенциальному покупателю.
Описание

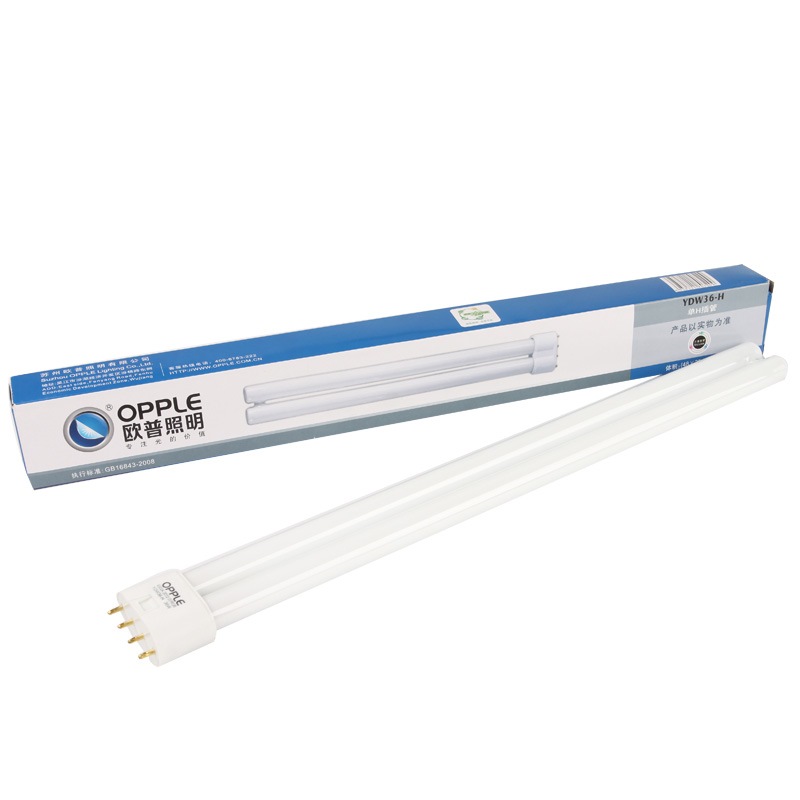

Визуально люминесцентная лампа представляет собой стеклянную колбу. Как правило, выполняется в белом цвете, по краям выступают соответствующие контакты подключения. Форма может быть выполнена в виде:
- Трубки или стержня
- Тора
- Спирали
В процессе производства из колбы выкачивается воздух, после чего закачивается в конструкцию инертный газ. В результате действия электричества инертный газ приводит к последующему свечению самого изделия. При этом создаются потоки холодного, теплого света, последний называется «дневным». От этого и возникло второе название ламп. Лампа светить бы не могла, если на поверхность колбы с внутренней стороны не был нанесен люминофор. В самом изделии находится ртуть.
Внимание! Из-за наличия ртути в составе относительно актуальности использования лампы до сих пор не угасают многочисленные споры у экологов во всем мире.
Виды лампТехнические характеристики
Перед совершением покупки необходимо знать, какое напряжение на люминесцентной лампе и почему обязательно стоит обратить внимание на данный показатель при выборе изделия:
- Накаливание мощностью 20 Вт будет соответствовать люминесцентной, мощностью 5-7 Вт.
- Накаливание мощностью 40 Вт будет соответствовать люминесцентной, мощностью 10-13 Вт.
- Накаливание мощностью 60 Вт будет соответствовать люминесцентной, мощностью 15-16 Вт.
- Накаливание мощностью 75 Вт будет соответствовать люминесцентной, мощностью 18-20 Вт.
- Накаливание мощностью 100 Вт будет соответствовать люминесцентной, мощностью 25-30 Вт.
- Накаливание мощностью 150 Вт будет соответствовать люминесцентной, мощностью 40-50 Вт.
- Накаливание мощностью 200 Вт будет соответствовать люминесцентной, мощностью 60-80 Вт.
Достоинства и недостатки
К преимуществам данного изделия можно отнести энергоэффективность. Под данным определением принято понимать количество потребляемой во время эксплуатации светильником с подключенными люминесцентными лампами электрической энергии.
Внимание! Отмечается, что изделие куда выгоднее обычной лампы накаливания и может запросто использоваться в дальнейшем во время эксплуатации как альтернативный источник света.
Благодаря устройству светильника с люминесцентными лампами качество излучения в разы выше. При учете, что цветовая передача лампы накаливания сравнительно невысока, под действующим светом люминесцентной лампы можно запросто различать истинные цвета без искажений.
К достоинствам стоит отнести и долговечность. Они могут запросто обеспечивать свечение вплоть до 10000 часов.
Мягкий свет благоприятно влияет на зрение, при этом само освещение куда более комфортное, поскольку излучение равномерно распределено по всей поверхности изделия. К примеру, если взять лампу накаливания, то яркая спираль быстро вызывает усталость глаз.
К недостаткам относится зависимость от условий сети, а также определенное количество запусков. Выходит из строя, как правило, ранее заявленного производителем срока. Нельзя не отметить и наличие паров ртути в конструкции.
Преимущества использованияПринцип работы
Инертный газ необходим для обеспечения тлеющего разряда. Ртуть же является актуальным компонентом, который позволяет усиливать разряд. Люминофор потребуется для последующего преобразования ультрафиолетового света, что актуально в свете видимого спектра. Электроды потребуются в дальнейшем для подключения лампы в электрическую схему, создания соответствующих разрядов электронов.
Устройство и принцип работыКак только напряжение подается на контакты, электроды начинают испускать электроны, которые, перемещаясь по колбе, создают разряд. Специально для этого, в схему дополнительно включают устройство, которое создает разовый электрический разряд, актуальный для старта свечения. Данное устройство носит название стартер фото, его задача сводится к тому, чтобы в кратковременном отрезке увеличивать силу тока примерно в 3-4 раза.
Внимание! Чтобы обеспечивать полноценный запуск, последующую работу люминесцентной лампы, потребуется дополнительное устройство, которое называется дросселем. Это название фактически устарело, но продолжает активно использоваться.
Область применения
Актуальным решением станет использование лампы для освещения жилых домов, а также медицинских, общественных и учебных заведений. Помимо этого, нашла широкое применение в спортивных, а также торговых комплексах, прочно войдя в жизнь каждого пользователя. Постепенно люминесцентные конструкции все же сумели вытеснить традиционные лампы накаливания.
Актуальными данные элементы стали по той причине, что по технико-экономическим показателям они значительно эффективнее обычных ламп накаливания. Традиционная лампочка в этом случае будет расходовать только 6-8% на выполнение освещения, остальная же энергия будет трансформироваться в нагрев. В данном случае стоит отметить, что у люминесцентных источников данный показатель будет на 80% выше, что и обеспечит выгоду от его последующей покупки. Могут обеспечивать создание разного спектра, как дневного, естественного, так и холодного или теплого. Это позволит без проблем разнообразить и украсить палитру интерьера.
Помимо этого, они часто используются как источник контролируемого ультрафиолетового излучения, который отличается полезностью для жителей наиболее крупных мегаполисов. Их отличает продолжительность эксплуатации, доходит порой до 20000 часов, а также возможность легко устанавливать взамен неактуальных ламп накаливания.
Подключение к сети
Перед тем как выполнить подключение, стоит продумать разметку. Следует относиться к этому процессу с должным вниманием, ведь от этого во многом зависит качество последующей работы. Пометки необходимо делать в тех местах, где планируется установить как лампочку, так и выключатель. Выключатель ставится возле двери на высоте порядка 80-90 сантиметров от пола. Важно следить, чтобы при открытии двери выключатель не был перекрыт, чтобы оставался к нему полноценный доступ.
Внимание! Отмечаются маршруты последующей проводки, она должна идти непосредственно от выключателя и вплоть до распределительного элемента, после чего также нужно отметить и путь от лампочки до той же распределительной коробки или розетки.
Люминисцентные лампы на данный момент намного опережают по уровню энергоэффективности давно устаревшие лампы накаливания. Они прочно вошли в обиход как жителей квартир, так и владельцев промышленных зданий, чему способствует их широкая палитра спектра освещения и экономичность.
Напряжение зажигания лампы люминесцентной – Ремонт потолка
Схема подключения люминесцентной лампы к сети: краткий анализ возможных вариантов
Люминесцентные лампы дают более приятный свет и потребляют меньше энергии, чем традиционные «лампочки Ильича».
Но в отличие от ламп накаливания, их нельзя подключать к электросети напрямую — требуется пускорегулирующий аппарат.
Разговор в данной статье пойдет о том, какой может быть схема включения люминесцентной лампы и какими достоинствами обладает каждый из вариантов.
Особенности работы
В люминесцентных светильниках, также именуемых разрядными или газоразрядными, источником света является не раскаленная металлическая нить, как в обычной лампочке, а электрическая дуга (дуговой разряд) в газовой среде.
Производимый дугой свет в чистом виде является непригодным «к употреблению», так как в значительной мере состоит из невидимого ультрафиолетового излучения, а видимая составляющая имеет зеленовато-голубой цвет.
Ситуацию исправляет нанесенный на внутреннюю поверхность колбы люминофор — особое вещество, которое при облучении ультрафиолетом начинает светиться красноватым светом. Этот свет смешивается с зелено-голубым, так что в итоге свечение лампы становится почти белым.
Для люминесцентных светильников характерны следующие особенности:
- Для поддержания дуги требуется гораздо меньшее напряжение (его называют напряжением горения), чем для ее создания (напряжение зажигания или пробоя газового промежутка).
- Чтобы обеспечить длительный срок службы лампы, электроды ее перед включением, то есть созданием дуги, следует прогреть.
- При попытке уменьшить проходящий через лампу ток ее электроды остывают и лампа гаснет, что делает невозможным ее регулирование (диммирование) традиционными способами.
- Сопротивление газовой среды в устоявшемся режиме, то есть когда дуга уже возникла, чрезвычайно мало, поэтому для ограничения силы тока последовательно с лампой обязательно нужно включать сопротивление. Поскольку лампа работает на переменном токе, это сопротивление может быть индуктивным (дроссель).
Дроссель называют балластом, потому что он является дополнительной нагрузкой, но при этом не производит какой-либо полезной работы.
Подключение через электромагнитный балласт со стартером
Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.
Схема подключения ЭПРА
В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.
Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:
- Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
- Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.
Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

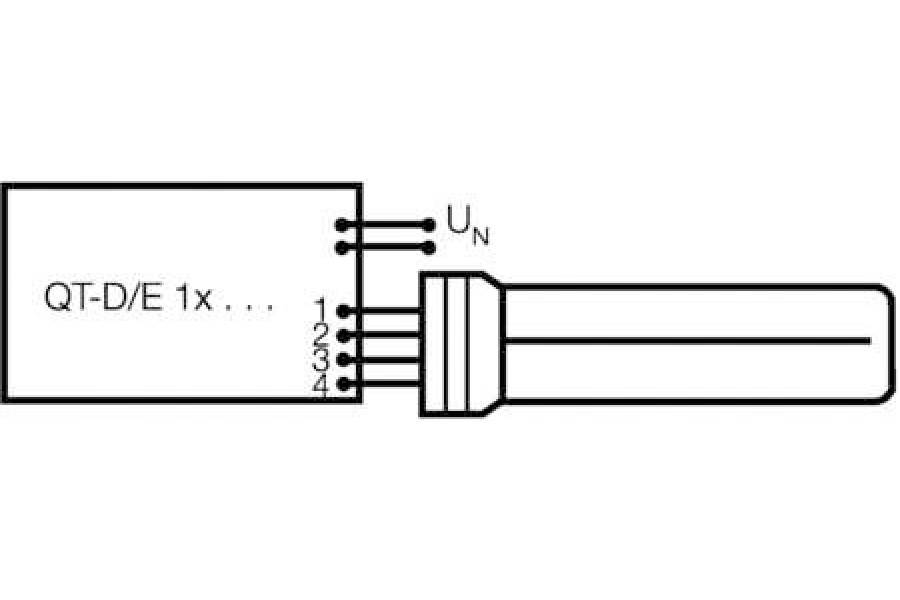

Подключение люминесцентных ламп через ЭПРА
Вот как работает эта схема:
- При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
- Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
- Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.
Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

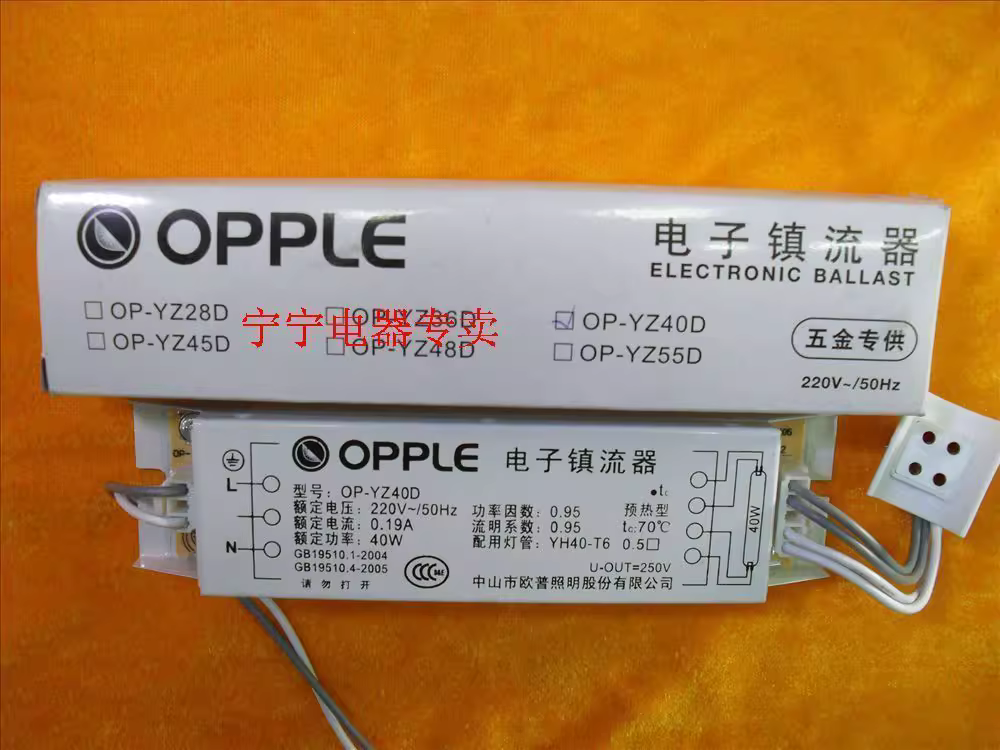

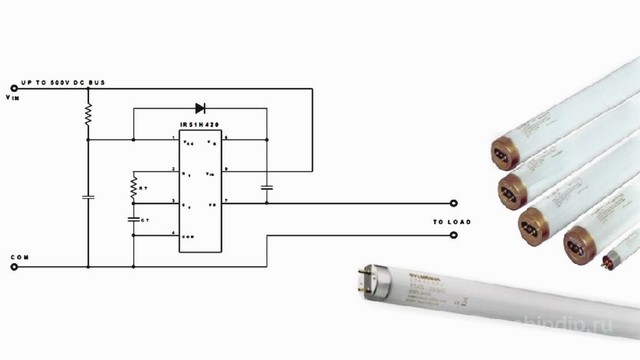

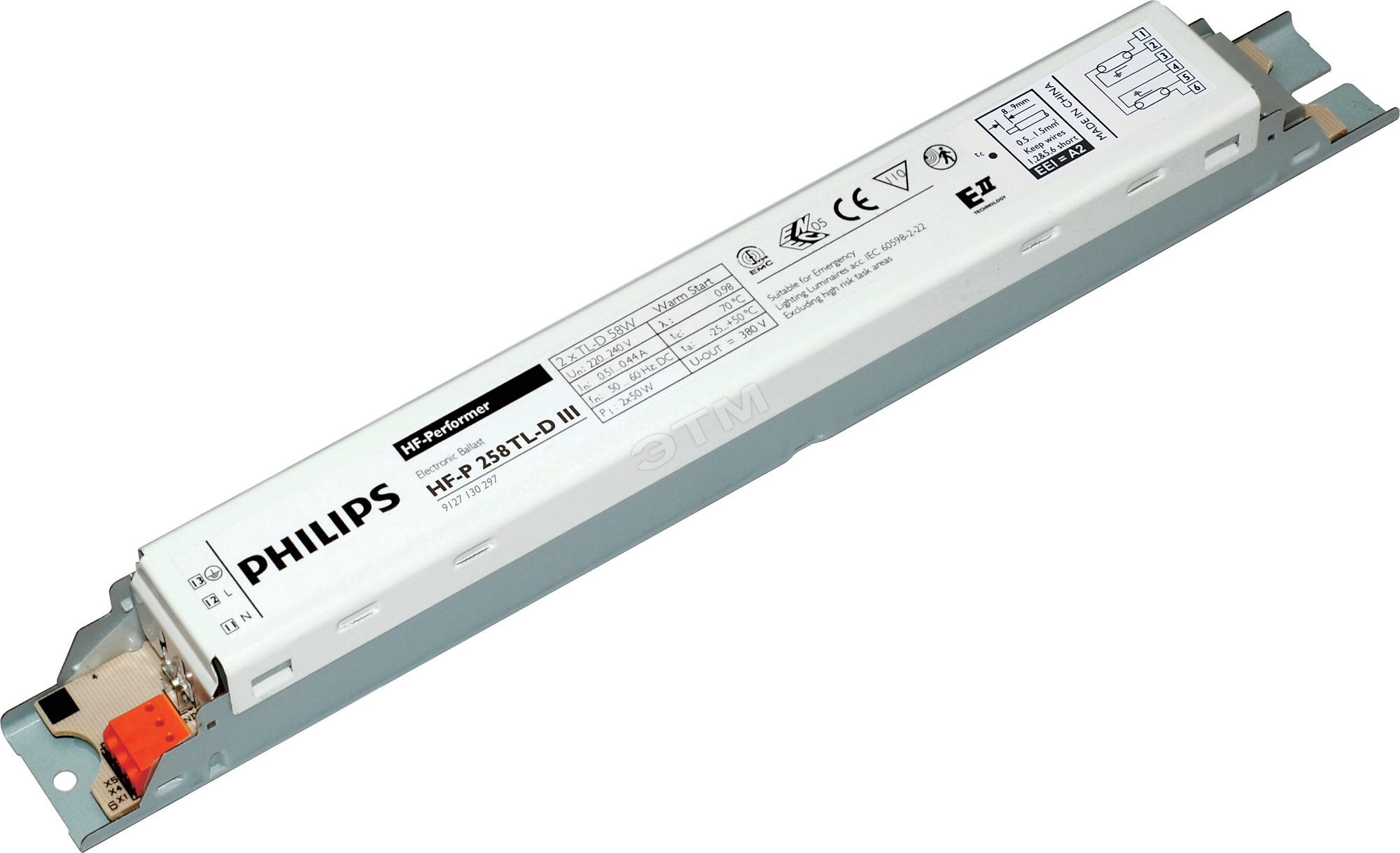

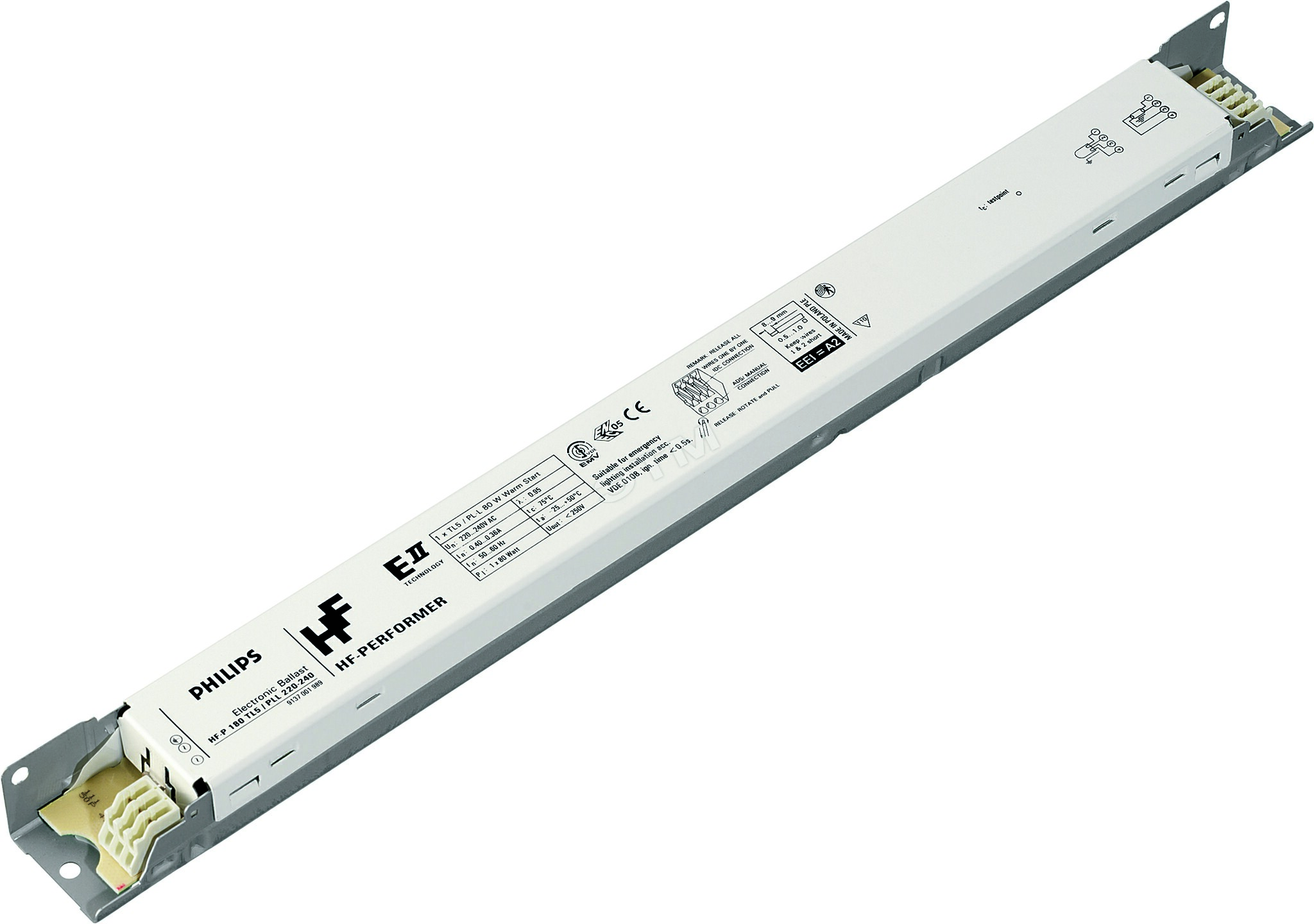

Подключение через электронный балласт
Рассчитанный на частоту в 50 Гц дроссель имеет два недостатка:
- большие размеры;
- хорошо слышимый жужжащий звук.
В электронном балласте перед дросселем устанавливается инвертор, похожий на те, что имеются в современных сварочных аппаратах.
Инвертор состоит из двух модулей:
- Выпрямитель (обычный диодный мост), преобразующий сетевой переменный ток в постоянный.
- Собственно, инвертор: электронный узел с двумя быстропереключаемыми транзисторами, которые, работая под управлением микросхемы, превращают постоянный ток в переменный, но с очень большой частотой — порядка 20 – 40 кГц.
С повышением частоты переменного тока габариты всех индуктивных устройств — дросселей, трансформаторов — уменьшаются. Устраняется и жужжание, а кроме того, лампа работает более ровно (уменьшается коэффициент мерцания).
Электромагнитные балласты
Еще одно отличие данной схемы: стартер заменен конденсатором. Как известно, цепочка «дроссель — конденсатор» представляет собой резонансный контур, в котором токи при подаче переменного напряжения с резонансной частотой возрастают до бесконечности. При запуске микросхема инвертора формирует ток с частотой, близкой к резонансной. Вследствие этого в цепи появляется необходимый для прогрева электродов ток и при этом на конденсаторе формируется напряжение зажигания лампы.
После ее включения микросхема инвертора сразу меняет частоту формируемого переменного тока с тем, чтобы через лампу протекал ток нужной силы.
В схеме с электронным балластом часто присутствует блок управления, который играет роль стабилизатора (исправляет отклонения напряжения в сети) и корректирует некоторые параметры преобразованного тока.
С его же помощью пользователь может менять в определенных пределах частоту напряжения на выходе инвертора, регулируя тем самым светимость люминесцентной лампы.
Одноламповые схемы включения
Все вышеописанные схемы являются одноламповыми. Подключение стартера осуществляют так: один его контакт подключают к штыревому выводу с одной стороны лампы, второй — к штыревому выводу с другой стороны. Таким образом, с каждой стороны лампы останется по одному свободному выводу — их через дроссель нужно подключить к сети. Компенсирующий конденсатор подключается параллельно питающим контактам лампы.
Для подключения двух ламп применяется несколько иная схема.
Двухламповые схемы включения
Для подключения двух ламп требуются два стартера, но всего один дроссель. Стартеры подключаются так же, как в одноламповой схеме: контакты каждого из них нужно подключить к штыревым выводам с каждой стороны соответствующей лампы. Не задействованные контакты ламп через дроссель подключаются по последовательной схеме к сети.
Схема подключения двух люминесцентных ламп на один дроссель
Компенсирующие же конденсаторы, по одному на каждую лампу, нужно подключить параллельно питающим контактам.
Если по приведенной схеме подключаются лампы мощностью 18 Вт, мощность дросселя должна составлять 36 Вт, стартеров — от 4 до 22 Вт.
Схема включения люминесцентных ламп
Полезно рассмотреть способы подключения светильников, к которым можно прибегнуть при отсутствии того или иного элемента:
Без дросселя
Дроссель, представляющий собой индуктивное сопротивление, можно заменить сопротивлением активным. В этом качестве может использоваться обычная лампочка накаливания, имеющая ту же мощность, что и люминесцентный светильник. Последний нужно подключить к сети через выпрямитель из двух диодов и двух конденсаторов, на выходе которого получается двойное напряжение.

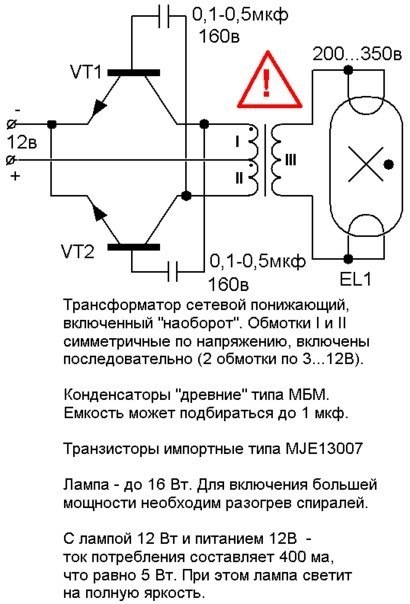

Схема подключение люминесцентных ламп без дросселя и стартера
После включения питания и до того, как в лампе возникнет дуговой разряд, на ее электроды будет подано двукратное напряжение сети, что приведет к зажиганию. После пробоя межэлектродного промежутка в лампе установятся рабочие ток и напряжение, при этом в работу включится лампа накаливания.
Отметим, что при таком подключении лампа зажигается без предварительного разогрева электродов, что очень негативно скажется на сроке ее службы.
Без стартера
Самый простой вариант — подключить вместо стартера кнопку от дверного звонка. Для включения лампы кнопку нужно нажать, а как только она загорится — отпустить.
Другое решение — запитать лампу через удваивающий выпрямитель и ввести в схему стабилитроны. До зажигания лампы двукратное напряжение на выходе выпрямителя будет удерживать стабилитроны в открытом положении, вследствие чего под этим же напряжением окажутся электроды лампы.
После ее розжига напряжение упадет и работа удвоителя станет невозможной. Соответственно, закроются стабилитроны и напряжение в лампе станет рабочим (ограничивается дросселем).
Видео на тему
proprovoda.ru
Люминесцентные лампы с электронным балластом
Люминесцентные лампы с электронным балластом
Люминесцентные лампы намного экономичнее ламп накаливания, имеют эффективность до 80 лм/Вт против 12 лм/Вт. Люминесцентные лампы могут выпускаться в вариантах с различными цветовыми температурами излучения, от 2700 К (тёплый свет, сопоставимый со светом от ламп накаливания) до 6500 К (холодный дневной). Современные люминесцентные лампы обладают хорошим спектром, обеспечивающим правильное восприятие цветовых оттенков предметов.
Преимущества люминесцентных ламп не остались незамеченными, они широко используются для освещения производственных помещений, офисов, а в последнее время всё чаще применяются в домашнем освещении. Ещё лучшие результаты эти лампы показывают при использовании электронного балласта, работающего на повышенных частотах, пришедшего на смену традиционным пускорегулирующим устройствам.
Люминесцентная лампаКлассическое пускорегулирующее устройствоПреимущества электронного балластаТиповая схема электронного балласта
Люминесцентная лампа
Люминесцентная лампа представляет собой газоразрядную трубку, наполненную инертным газом – аргоном или криптоном под низким давлением, с добавлением небольшого количества ртути. С каждого конца в трубке находятся нити накаливания, в нагретом состоянии они поддерживают разряд за счёт эмиссии электронов. Лампы питаются переменным током, так что каждая из нитей поочерёдно играет роль катода прямого накала. Разряд в парах ртути является интенсивным источником ультрафиолетового излучения, которое преобразуется в видимый свет за счёт нанесённого на внутреннюю поверхность трубки слоя люминофора.
Рис. 1
Использовавшиеся ранее люминофоры белого свечения были далеки от идеала и ставили перед выбором: получить максимальную эффективность и плохую цветопередачу или потерять в эффективности ради лучшей цветопередачи. Новая трёхлюминофорная технология решила эту проблему. Подбор соотношения используемых люминофоров позволяет добиться очень высокой эффективности, прекрасной цветопередачи, а кроме того, даёт возможность выбора цветовой температуры лампы.
Выпускается множество вариантов ламп, различных по мощности и размерам. В последние годы наряду с линейными трубчатыми лампами всё большую популярность приобретают лампы более сложных форм. Придавая трубке U-образную форму, или свернув её в спираль, или используя какую-то иную пространственную конфигурацию, можно сделать трубку очень компактной. Объединяя такую трубку с электронным балластом, получаем лампу, сопоставимую по размерам с лампой накаливания. Её можно снабдить таким же цоколем, как у обычных ламп накаливания и использовать как более эффективную замену ламп накаливания. За компактными люминесцентными лампами закрепилось название “энергосберегающие” лампы, хотя оно не вполне точное, так как термин должен охватывать более широкий круг устройств. Например, светодиодные лампы являются не в меньшей степени эффективными и энергосберегающими.
Классическое пускорегулирующее устройство
Рассмотрим, как осуществляется зажигание разряда в лампе и поддержание рабочего режима. Перед зажиганием лампы требуется предварительный прогрев катодов. “Холодный старт” недопустим, так как значительно сокращает срок службы лампы из-за сильного катодного распыления в момент включения. В результате предварительного прогрева, за счёт термоэлектронной эмиссии, вокруг каждого из катодов образуется электронное облако, пространственный заряд которого уменьшает напряжённость поля вблизи катода и предотвращает его разрушение.
После прогрева катодов можно зажигать разряд в лампе, для этого требуется импульс высокого напряжения, порядка 1000 В. После зажигания разряда сопротивление лампы резко уменьшается. Происходит переход на падающий участок вольтамперной характеристики, когда с ростом тока через лампу напряжение на ней падает. В связи с этим возникает необходимость в устройстве ограничения тока для предотвращения разрушения лампы.
Питающий ток должен быть по возможности близок к идеально синусоидальному. В этом случае минимизируется уровень излучаемых помех от самой лампы и от питающих проводов. Кроме того, недопустимы большие пиковые значения питающего тока, которые сильно сокращают срок службы ламп. Недопустимо наличие постоянной составляющей питающего тока, иначе будет снижаться эмиссионная способность одного из катодов.
В связи с перечисленными особенностями требуется наличие специального пускорегулирующего устройства для включения люминесцентной лампы в сеть. На протяжении многих лет использовалась и до сих пор весьма распространена простейшая схема с дросселем, включённым последовательно с лампой.
Рис. 2
Работает это пускорегулирующее устройство следующим образом. После включения в сеть зажигается неоновая лампа-стартер (starter). Она очень быстро разогревается проходящим током и один из её электродов, выполненный в виде биметаллической пластины изгибается и касается другого электрода, замыкая цепь. Обе нити накаливания люминесцентной лампы оказываются включены последовательно и через дроссель L подключены к сети. Начинается разогрев катодов. Одновременно с этим происходит охлаждение неоновой лампы, так как в замкнутом состоянии её сопротивление мало и рассеваемая на ней мощность незначительна. За время порядка 1..2 секунд неоновая лампа остывает, биметаллический контакт размыкает цепь. За счёт эдс самоиндукции дросселя L формируется импульс высокого напряжения между катодами люминесцентной лампы и она зажигается, после чего напряжение на ней падает. В рабочем режиме ток через лампу ограничивается дросселем L, напряжение на лампе падает до величины недостаточной для зажигания неоновой лампы-стартера.
Если с первого раза не произошло зажигания разряда, аналогичным образом происходят повторные циклы старта.
Конденсатор C1 компенсирует индуктивную составляющую потребляемого цепочкой лампа-дроссель тока, уменьшая сдвиг фаз между током, потребляемым от сети и напряжением в сети. Конденсатор C2 подавляет коммутационные помехи при замыкании и размыкании контактов неоновой лампы.
Несмотря на предельную простоту, схема отвечает основным требованиям к пускорегулирующему устройству для люминесцентных ламп: обеспечивает “мягкий старт” (предварительный прогрев катодов перед зажиганием) и стабилизацию тока в рабочем режиме; реактивное сопротивление дросселя растёт с частотой, что ограничивает ток высших гармоник и обеспечивает более или менее синусоидальный ток через лампу.
Преимущества электронного балласта
В электронном балласте, точно так же как в классическом пускорегулирующем устройстве, старт и стабилизация рабочей точки лампы осуществляются с помощью дросселя, только для питания используется высокочастотный ток. Естественно, схема усложняется, но появляется ряд преимуществ по отношению к низкочастотному варианту.
Рис. 3
На рисунке изображена блок-схема электронного балласта. Как видим, в электронном балласте сетевое напряжение выпрямляется, полученное постоянное напряжение преобразуется с помощью инвертора в переменное с повышенной частотой, которое подаётся на люминесцентную трубку через дроссель.
Для защиты сети от высокочастотных помех, возникающих при работе электронного балласта, на входе схемы ставят фильтр. Электронный балласт может опционально содержать схему PFC (power factor correction), которая улучшает линейность электронного балласта как нагрузки для сети – за счёт этой схемы от сети потребляется ток в течении большей части каждого полупериода колебаний сетевого напряжения, в отличие от обычного выпрямителя, который потребляет ток в виде коротких импульсов большой амплитуды в моменты подзаряда сглаживающего конденсатора, в результате чего искажается форма сетевого напряжения. Рост количества потребителей с импульсным преобразованием напряжения делает необходимостью использовать схемы PFC, по крайней мере, в мощных устройствах.
Показанная на схеме пунктиром необязательная цепь обратной связи может использоваться для стабилизации режима лампы при изменениях входного напряжения и для осуществления защитного отключения устройства в случае аварийных режимов работы.
Переход на повышенные частоты питающего лампу тока даёт следующие преимущества.
Увеличение эффективности. Как показывают исследования, увеличение частоты питающего тока с 50 Гц до 20 кГц увеличивает световую отдачу лампы примерно на 10%. Что позволяет увеличить выход лампы при той же потребляемой мощности, либо снизить потребление при том же световом выходе.
Устранение мерцания. При использовании классического пускорегулирующего устройства, лампа мерцает с удвоенной частотой сети – вспыхивает дважды за период на каждой полуволне питающего напряжения. Это мерцание воспринимается многими людьми, раздражает, вызывает быстрое утомление. При работе с вращающимися механизмами, мерцание может вызывать опасный стробоскопический эффект, когда быстро вращающаяся деталь кажется неподвижной или медленно поворачивающейся. Если лампа питается током высокой частоты, она светит непрерывным светом, так как период колебаний тока оказывается меньше, чем время отклика люминофора (проявляется послесвечение люминофора). Возможна лишь незначительная модуляция светового потока с удвоенной сетевой частотой из-за наличий пульсаций после выпрямления сетевого напряжения в схеме электронного балласта. Эти пульсации совершенно незаметны даже при использовании простейших сглаживающих фильтров; использование упоминавшейся ранее цепи обратной связи практически полностью устраняет пульсацию светового потока.
Уменьшение размеров и веса. На высоких частотах требуется дроссель с малой индуктивностью и он может иметь очень малые размеры. Также уменьшается требующаяся ёмкость конденсаторов и, соответственно, их размер. В целом электронный балласт получается весьма компактным и недорогим.
Отсутствие шума. Даже качественные дроссели низкочастотных пускорегулирующих устройств гудят из-за вибрации пластин сердечника и витков катушки с частотой сети. Вибрация от дросселя передаётся на элементы светильника, за счёт чего уровень шума становится ещё выше. Во время включения стартер создаёт шум в виде громких щелчков. Электронный балласт обеспечивает бесшумный старт; с ростом частоты вибрация дросселя уменьшается; рабочая частота электронного балласта может быть выбрана выше верхней границы воспринимаемого слухом аудио-диапазона и тогда лампа не будет являться источником слышимого шума.
Высокая надёжность, длительный срок службы. В классическом пускорегулирующем устройстве весьма слабым местом является стартер. Стартеры в момент включения испытывают значительные электрические и тепловые нагрузки, содержат контакты, механически осуществляющие коммутацию цепи. Это серьёзно сказывается на надёжности и долговечности. Часто вышедший и строя стартер заодно выводит из строя и люминесцентную лампу (если он теряет способность зажечь лампу, переходя в бесконечный цикл попыток запуска или если происходит залипание контактов с переходом в режим непрерывного разогрева катодов). В электронном балласте отсутствуют подвижные механические контакты, проще точно выдержать режимы мягкого старта, есть возможность создать для всех элементов схемы благоприятные режимы работы, можно предусмотреть стабилизацию рабочего режима и защитное отключение в случае аварийной ситуации. Так что, несмотря на увеличение сложности, надёжность и срок службы оказываются больше.
Типовая схема электронного балласта
Схемы недорогих ламп небольшой мощности практически одинаковы, отличия если есть, то в незначительных деталях. Существуют большие сборники схем для лам разных моделей, но для того, чтобы разобраться с принципом работы, достаточно рассмотреть устройство одной лампы. На рис. 4 приведена схема NAKAi 25W/833 (220-240V, 50-60Hz; Warm white).
Рис. 4
Выпрямитель, собранный по двухполупериодной схеме на диодах D1-D4, подключён к сети через предохранитель FUSE. К выходу выпрямителя подключён объединённый фильтр помех и сглаживающий фильтр на элементах C1, L1, C4. Инвертор собран на транзисторах Q1, Q2 по двухтактной автогенераторной схеме (вариант полумостового инвертора с питаемым напряжением последовательным резонансным контуром). Положительная обратная связь в автогенераторе осуществляется трансформатором L3 на ферритовом кольце (первичная обмотка содержит 8 витков, вторичные – по 2 витка). Диоды D7, D8 защищают транзисторы от пробоя в результате возникновения эдс самоиндукции в дросселе L2 при закрытии обоих транзисторов, ограничивая диапазон напряжений на выходе инвертора от 0 до выпрямленного напряжения сети. Одновременно с защитой, они осуществляют рекуперацию энергии, возвращая её в конденсаторы фильтра.
Здесь используется схема автогенератора с жёстким самовозбуждением. Сразу после включения в сеть, автогенерация отсутствует – оба транзистора закрыты. Для запуска автогенератора требуется внешнее воздействие, которое производится схемой запуска из элементов R1, R2, C2, D5, DIAC. Функционирует схема запуска автогенератора следующим образом. При закрытых транзисторах конденсатор C2 заряжается через резисторы R1, R2 напряжением, получаемым с выхода выпрямителя. Когда напряжение на C2 достигает напряжения пробоя динистора, динистор открывается и разряжает конденсатор через базу транзистора Q1. Этот импульс открывает транзистор, после чего начинается работа автогенератора. При работающем автогенераторе импульсы запуска не формируются, потому что каждый раз когда открывается Q1, происходит разряд конденсатора C2 через диод D5. Так что в рабочем режиме C2 не имеет шансов успеть зарядиться до напряжения пробоя DIAC, для этого сопротивление резистора R2 и, соответственно, постоянная времени RC-цепи слишком велики.
Нагрузкой инвертора и одновременно последовательным резонансным контуром, определяющим частоту колебаний автогенератора является цепь из элементов L2, C8, C7, X1 (люминесцентная трубка). Влиянием первичной обмотки трансформатора связи L3 на эту цепь можно пренебречь из-за крайне низкой индуктивности обмотки по сравнению с индуктивностью дросселя L2.
Рассмотрим теперь, как происходит зажигание лампы и обеспечение её рабочего режима. Для предварительного прогрева катодов лампы служит терморезистор с положительным ТКС R8. При комнатной температуре он имеет низкое сопротивление и поэтому сразу после включения инвертора шунтирует конденсатор C8. Переменное напряжение инвертора оказывается приложено к последовательному резонансному контуру, образованному элементами L2, C7, R8 и последовательно соединёнными нитями накала (катодами). Это этап предварительного разогрева катодов. В это же время терморезистор разогревается проходящим через него током. Сопротивление его возрастает, он “самоотключается” от цепи, зато включается в работу конденсатор C8, который до этого был зашунтирован терморезистором.
Ёмкость C8 во много раз меньше, чем ёмкость конденсатора C7 (в данном случае в 10 раз), поэтому можно считать, что C7 представляет короткое замыкание для переменного тока и определяющее значение будет иметь C8. За счёт уменьшения ёмкости последовательного резонансного контура, возрастает частота генерации и характеристическое сопротивление контура, резонансное напряжение на C7 увеличивается до величины, достаточной для зажигания разряда в трубке. После зажигания разряда, напряжение на трубке падает и конденсатор C8 перестаёт существенным образом влиять на частоту генерации. Частота генерации падает, теперь она определяется элементами L2 и С7. Лампа переходит в рабочий режим.
Нетрудно догадаться, что показанные на блок-схеме (рис. 3) опциональные элементы в дешёвых лампах отсутствуют: нет блока PFC и обратной связи для стабилизации режима.
author: hamper; date: 2016-09-15
www.rotr.info
Принцип работы стартеров люминесцентных ламп
Стартер представляет собой небольшую газоразрядную лампу тлеющего разряда. Стеклянная колба наполняется инертным газом (неон или смесь гелий-водород) и помещается в металлический или пластмассовый корпус, на верхней крышке которого имеется смотровое окно.
Схемы включения люминесцентных ламп: а-стартерная с дросселем; б—с лампой накаливания в качестве балласта; EL1 — лампа люминесцентная; КК — стартер; С — конденсатор; LL — дроссель; EL2 — лампа накаливания.
В некоторых конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электрода. Различают несимметричную и симметричную конструкции стартеров. В несимметричных стартерах один электрод неподвижный, а второй подвижный, изготовлениз биметалла.
В настоящее время наибольшее распространение получила симметричная конструкция стартеров, у которых оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сравнению с несимметричной.
Напряжение зажигания в стартере тлеющего разряда выбирается таким образом, чтобы оно было меньше номинального напряжения сети, но больше рабочего напряжения, устанавливающегося на люминесцентной лампе при ее горении.
Схема подключения двух люминесцентных ламп через стартер.
При включении схемы на напряжение сети оно полностью окажется приложенным к стартеру. Электроды стартера разомкнуты, и в нем возникает тлеющий разряд. В цепи будет проходить небольшой ток (20-50 мА). Этот ток нагревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере прекратится.
Через дроссель и последовательно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, выбираемым таким образом, чтобы ток предварительного подогрева катодов в 1,5 2,1 раза превышал номинальный ток лампы. Длительность предварительного подогрева катодов определяется временем, в течение которого электроды стартера остаются замкнутыми.
Когда электроды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, называемого временем контактирования, электроды размыкаются. Так как дроссель обладает большой индуктивностью, то в момент размыкания электродов стартера в дросселе возникает большой импульс напряжения, зажигающий лампу.
После зажигания лампы в цепи установится ток, равный номинальному рабочему току лампы. Этот ток обусловит такое падение напряжения на дросселе, что напряжение на лампе станет примерно равным половине номинального напряжения сети. Так как стартер включен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стартере, его электроды останутся разомкнутыми при горении лампы.
Стартеры тлеющего заряда.
Возможность зажигания лампы зависит от длительности предварительного подогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с. и, следовательно, приложенного к лампе напряжения может оказаться недостаточной для ее зажигания, и лампа не зажжется. Поэтому, если при первой попытке стартер не зажжет лампу, он сразу же автоматически будет повторять описанный процесс до тех пор, пока не произойдет зажигание лампы. Согласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до 10 сек.
Параллельно электродам стартера включен конденсатор емкостью 0,003-0,1 мкф. Этот конденсатор обычно размещается в корпусе стартера. Конденсатор выполняет две функции: снижает уровень радиопомех, возникающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденсатор оказывает влияние на процессы зажигания лампы. Конденсатор уменьшает величину импульса напряжения, образуемого в момент размыкания электродов стартера, и увеличивает его длительность.
При отсутствии конденсатора напряжение на лампе очень быстро возрастает, достигая нескольких тысяч вольт, но продолжительность его действия очень небольшая. В этих условиях резко снижается надежность зажигания ламп. Кроме того, включение конденсатора параллельно электродам стартера уменьшает вероятность сваривания или, как говорят, залипания электродов, получающегося в результате образования электрической дуги в момент размыкания электродов. Конденсатор способствует быстрому гашению дуги.
Принципиальная схема включения люминесцентной лампы.
Применение конденсаторов в стартёре не обеспечивает полного подавления радиопомех, создаваемых люминесцентной лампой. Поэтому необходимо дополнительно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединенных последовательно, и среднюю точку заземлить.Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметрированной обмоткой где обмотка дросселя разделена на две совершенно одинаковые части, имеющие равное число витков, намотанных на один общий сердечник.
Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дросселя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмотками.
В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного сопротивления дросселя и активного сопротивления всей сети. Такие схемы называются отстающими.
В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лампу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается конденсатор, емкость которого рассчитывается таким образом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.
Устройство люминесцентной лампы.
В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину. Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.
При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возрастает, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера компенсирующая катушка отключается, и в рабочем режиме лампы она не участвует. Индуктивность дополнительной катушки компенсирует емкость конденсатора, установленного в стартере. Поэтому в схему вводится дополнительный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.
Один из недостатков рассмотренных схем – низкий коэффициент мощности. Он составляет величину 0,5-0,6. Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании таких аппаратов согласно правилам устройства электроустановок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую компенсацию коэффициента мощности, обеспечивающую доведение его для всей осветительной установки до величины 0,9-0,95.
При невозможности или экономической неэффективности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным. Расчеты показывают, что для ламп мощностью 20 и 40 вт при напряжении 220 в емкость конденсатора составляет 3-5 мкф.
Основной недостаток стартерных схем зажигания – их низкая надежность, которая обусловлена ненадежностью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со снижением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических электродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает контактирования электродов, и лампа не будет зажигаться. Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается.
Схема запуска сгоревшей люминисцентной лампы.
У люминесцентной лампы по мере старения наблюдается увеличение ее рабочего напряжения, а у стартера, наоборот, с ростом срока службы напряжение зажигания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.
При размыкании электродов стартера лампа вновь загорается и наблюдается мигание лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лампы. Подобные же явления могут иметь место при использовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.
Стартеры имеют значительные разбросы времени контактирования электродов, и оно очень часто недостаточно для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после нескольких промежуточных попыток, что увеличивает длительность переходных процессов, снижающих срок службы ламп.
Общий недостаток всех одноламповых схем – невозможность уменьшить создаваемую одной люминесцентной лампой пульсацию светового потока. Поэтому такие схемы можно применять в помещениях, где устанавливается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульсации светового потока лампы включать в различные фазы трехфазной цепи. Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.
Двухламповые схемы включения. Применение двухламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пульсации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. Поэтому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого среднего значения с частотой, меньшей, чем при одной лампе. Кроме того, эти схемы обеспечивают высокий коэффициент мощности комплекта лампа – ПРА.
http://fazaa.ru/youtu.be/7Oq93eAsDy0
Наибольшее распространение получила двухламповая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй – опережает на угол 60°. Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0. 9-0.95.
Эту схему можно отнести к группе компенсированных, и по сравнению с одноламповой некомпенсированной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повышения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.
Поделитесь полезной статьей:
Top
fazaa.ru
Зажигание – люминесцентная лампа – Большая Энциклопедия Нефти и Газа, статья, страница 2
Зажигание – люминесцентная лампа
Cтраница 2
ДРЛ включаются в электрическую сеть последовательно с балластным сопротивлением, в качестве которого используется индуктивное сопротивление – дроссель. Для уменьшения напряжения зажигания люминесцентной лампы ее электроды предварительно нагреваются до температуры 800 – 900 С. Нагрев электродов осуществляется с помощью стартера ( в стартерной схеме) и других приспособлений в бес-стартерных схемах включения. [17]
Работа люминесцентных ламп, как и всех приборов ртутного разряда, содержащих жидкую ргугь, зависит от окружающей температуры. Известно, например, что зажигание люминесцентных ламп может стать невозможным при низкой температуре окружающей среды. Поэтому было бы желательно заменить ртуть каким-либо инертным газом. [19]
Дроссель, конденсатор для исправления коэффициента мощности, конденсаторы, блокирующие радиопомехи, обычно объединяются в пуско-регулирующие аппараты ( ПРА) люминесцентных ламп. ПРА делятся на три группы по способу зажигания лампы: стартер-ного, быстрого и мгновенного ( бесстартерного) зажигания. Зажигание люминесцентной лампы с помощью стартера осуществляется следующим образом. Под действием напряжения сети, приложенного на электроды стартера, в нем возникает тлеющий разряд. Последний разогревает биметаллическую платинку, и она замыкает цепь, вследствии чего по электродам люминесцентной лампы проходит ток. При замыкании электродов стартера тлеющий разряд прекращается, что вызывает их охлаждение и размыкание цепи. В этот момент на подогретых электродах лампы появляется импульс напряжения, зажигающий ее. [21]
Основным источником света на электростанциях и подстанциях являются лампы накаливания, однако широкое применение получает люминесцентное освещение. Больший срок службы люминесцентных ламп является решающим обстоятельством при выборе типа светильников, несмотря на сложность пускорегулирующей аппаратуры, чувствительность к температуре окружающей среды и к напряжению сети. При температуре окружающей среды ниже 5 С и понижении напряжения на 10 % ниже номинального зажигание люминесцентных ламп не гарантируется. [22]
Уже несколько десятков лет на работе и в быту людей сопровождают люминесцентные осветительные лампы. Преимущество их перед классическими лампами накаливания очевидны – гораздо более высокий КПД, приближенный к естественному спектральный состав света и повышенный срок службы. Однако есть у этих ламп и свои недостатки. Во-первых, для зажигания люминесцентных ламп требуется наличие дополнительных элементов – громоздкого дросселя и ненадежного стартера. [23]
Однако напряжения на фильтрующем конденсаторе С10 оказывается недостаточным для зажигания люминесцентной лампы. При замкнутых контактах кнопки SB1 конденсатор С77 заряжен до напряжения 115 В. При этом на вторичной обмотке трансформатора возникает импульс напряжения, достаточный для зажигания люминесцентной лампы. [24]
Это реле состоит из небольшой разрядной лампы, наполненной неоном. В колбу помещены электроды, один из которых изготовлен из биметаллической пластинки. В нормальном ( холодном) положении между электродами имеется зазор. При включении цепи между электродами вспыхивает тлеющий разряд, нагревающий электроды, вследствие чего пластина изгибается и замыкает цепь. Потенциал зажигания реле подбирается лежащим между сетевым напряжением и потенциалом зажигания люминесцентной лампы. Поэтому в первый момент разряд вспыхивает между пластинками реле, а не в лампе. При закорочении реле ток почти в два раза превышает ток лампы. [26]
Изменение качества напряжения существенно влияет на работу осветительных установок: приводит к нестабильной работе источников света, вызывает мигание и вспышки, которые создают повышенную утомляемость глаз работающих. С отклонением напряжения связаны световой поток, освещенность, срок службы, потребляемая мощность и КПД осветительных приемников электроэнергии. Увеличение напряжения на 3 % сокращает срок службы ламп накаливания на 30 %, а повышение напряжения на 5 % приводит к сокращению срока службы ламп в 2 раза. Понижение напряжения ниже номинального увеличивает срок службы ламп, однако в этом случае уменьшается поток, что отрицательно сказывается на освещенности. Понижение напряжения на 20 % и более приводит к тому, что зажигание газоразрядных и люминесцентных ламп становится невозможным. [27]
Из трубки откачивается воздух и вводятся дозированная капелька ртути и газ аргон. Давление в трубке составляет несколько сотен паска-леи. Цоколи лампы имеют по два штырьковых контакта. На внутренней поверхности трубки нанесен слой люминофора. При разряде в парах ртути происходит преобразование электрической энергии в ультрафиолетовое излучение, находящееся в невидимой части спектра и преобразуемое в свою очередь люминофором в видимое излучение. В зависимости от марки люминофора лампы одной и той же мощности имеют разную цветность светового излучения и разное значение светового потока. Для поддержания и стабилизации процесса разряда последовательно с лампой включается балластное сопротивление в сети переменного тока в виде дросселя или дросселя и конденсатора. Напряжение сети, при котором работает лампа в установившемся режиме, недостаточно для ее зажигания. Рассмотрим в самых кратких чертах процесс зажигания люминесцентной лампы. Стартер Ст представляет собой миниатюрную лампочку тлеющего разряда с неоновым наполнением, имеющую два биметаллических электрода, которые в нормальном положении разомкнуты. [28]
Страницы: 1 2
www.ngpedia.ru
Люминесцентная лампа
Люминесцентная лампа — газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов.
Различные виды люминесцентных ламп |
Люминесцентные лампы широко применяются для общего освещения, при этом их световая отдача в несколько раз больше, чем у ламп накаливания того же назначения. Срок службы люминесцентных ламп может до 20 раз превышать срок службы ламп накаливания при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу коммутаций, в противном случае быстро выходят из строя. Наиболее распространённой разновидностью подобных источников является ртутная люминесцентная лампа. Она представляет собой стеклянную трубку, заполненную парами ртути, с нанесённым на внутреннюю поверхность слоем люминофора.
Коридор, освещенный люминесцентными лампами |
Область применения
Люминесцентные лампы — наиболее распространённый и экономичный источник света для создания рассеянного освещения в помещениях общественных зданий: офисах, школах, учебных и проектных институтах, больницах, магазинах, банках, предприятиях. С появлением современных компактных люминесцентных ламп, предназначенных для установки в обычные патроны E27 или E14 вместо ламп накаливания, они стали завоёвывать популярность и в быту.
Применение электронных пускорегулирующих устройств (балластов) вместо традиционных электромагнитных позволяет ещё более улучшить характеристики люминесцентных ламп — избавиться от мерцания и гула, ещё больше увеличить экономичность, повысить компактность.
Главными достоинствами люминесцентных ламп по сравнению с лампами накаливания являются высокая светоотдача (люминесцентная лампа 23 Вт даёт освещенность как 100 Вт лампа накаливания) и более длительный срок службы (2000 – 20000 часов против 1000 часов). В некоторых случаях это позволяет люминесцентным лампам экономить значительные средства, несмотря на более высокую начальную цену.Применение люминесцентных ламп особенно целесообразно в случаях, когда освещение включено продолжительное время, поскольку включение для них является наиболее тяжёлым режимом и частые включения-выключения сильно снижают срок службы.
История
Первым предком лампы дневного света была лампа Генриха Гайсслера, который в 1856 году получил синее свечение от заполненной газом трубки, которая была возбуждена при помощи соленоида.В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон показал люминесцентное свечение.В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово – белый свет. Эта лампа имела умеренный успех.В 1901, Питер Купер Хьюитт демонстрировал ртутную лампу, которая испускала свет синезелёного цвета, и таким образом была непригодна в практических целях. Это было, однако, очень близко к современному дизайну, и имело намного более высокую эффективность, чем лампы Гайсслера и Эллинойса.В 1926 году Эдмунд Джермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой в более однородно белоцветной свет. Э.Джермер в настоящее время признан как изобретатель лампы дневного света. General Electric позже купила патент Джермера, и под руководством Джорджа Э. Инмана довела лампы дневного света до широкого коммерческого использования к 1938 году.
Принцип работыПри работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах лампы возникает электрический разряд. Лампа заполнена парами ртути, и проходящий ток приводит к появлению УФ излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.
Особенности подключения
С точки зрения электротехники, люминесцентная лампа — устройство с отрицательным сопротивлением (чем больший ток через неё проходит — тем больше падает её сопротивление). Поэтому при непосредственном подключении к электрической сети лампа очень быстро выйдет из строя из-за огромного тока, проходящего через неё. Чтобы предотвратить это, лампы подключают через специальное устройство (балласт).
В простейшем случае это может быть обычный резистор, однако в таком балласте теряется значительное количество энергии. Чтобы избежать этих потерь при питании ламп от сети переменного тока в качестве балласта может применяться реактивное сопротивление (конденсатор или катушка индуктивности). В настоящее время наибольшее распространение получили два типа балластов — электромагнитный и электронный.
Произведённый в СССР электромагнитный балласт «1УБИ20». Недостатком являлся низкий cosф, так как реактивная мощность балласта зачастую больше мощности лампы. |
Электромагнитный балластЭлектромагнитный балласт представляет собой индуктивное сопротивление (дроссель) подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер.
Преимуществами такого типа балласта является его простота и дешевизна. Недостатки — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом.
стартер |
Дроссель также может издавать низкочастотный гул.Помимо вышеперечисленных недостатков, можно отметить ещё один.При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования.Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.
Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.
электронный балласт |
Электронный балласт
Электронный балласт представляет собой электронную схему, преобразующую сетевое напряжение в высокочастотный (20-60 кГц) переменный ток, который и питает лампу.Преимуществами такого балласта является отсутствие мерцания и гула, более компактные размеры и меньшая масса, по сравнению с электромагнитным балластом.При использовании электронного балласта, можно добиться мгновенного запуска лампы (холодный старт), однако такой режим неблагоприятно сказывается на сроке службы лампы, поэтому применяется и схема с предварительным прогревом электродов в течение 0,5-1 сек (горячий старт). Лампа при этом зажигается с задержкой, однако этот режим позволяет увеличить срок службы лампы.
Механизм запуска лампы с электромагнитным балластом
В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами.
Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты.
подключение 58-ваттных ламп классическим способом в рекламном щите |
Пускатель включается параллельно лампе. В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю.
Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом.
Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе, что и вызывает зажигание лампы.
К этому моменту электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного.
В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя.
В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы.
В некоторых случаях при изменении характеристик пускателя или лампы возможно возникновение ситуации, когда стартер начинает срабатывать циклически.
Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.
Механизм запуска лампы с электронным балластом
В отличие от электромагнитного балласта для работы электронного балласта зачастую не требуется отдельный специальный стартер т.к. такой балласт в общем случае способен сформировать необходимые последовательности напряжений сам.
Существуют разные технологии запуска люминесцентных ламп электронными балластами. В наиболее типичном случае электронный балласт подогревает катоды ламп и прикладывает к катодам напряжение, достаточное для зажигания лампы, чаще всего – переменное и высокочастотное (что заодно устраняет мерцание лампы характерное для электромагнитных балластов).
В зависимости от конструкции балласта и временных параметров последовательности запуска лампы такие балласты могут обеспечивать, например плавный запуск лампы с постепенным нарастанием яркости до полной за несколько секунд или же мгновенное включение лампы.
Часто встречаются комбинированные методы запуска когда лампа запускается не только за счет факта подогрева катодов лампы но и за счет того что цепь в которую включена лампа является колебательным контуром. Параметры колебательного контура подбираются так, чтобы при отсутствии разряда в лампе, в контуре возникает явление электрического резонанса, ведущее к значительному повышению напряжения между катодами лампы.
Как правило, это ведет и к росту тока подогрева катодов, поскольку при такой схеме запуска спирали накала катодов нередко соединены последовательно через конденсатор, являясь частью колебательного контура. В результате за счет подогрева катодов и относительно высокого напряжения между катодами лампа легко зажигается.
После зажигания лампы параметры колебательного контура изменяются, резонанс прекращается, и напряжение в контуре значительно падает, сокращая ток накала катодов. Существуют вариации данной технологии.
Например, в предельном случае балласт может вообще не подогревать катоды, вместо этого, приложив достаточно высокое напряжение к катодам, что неизбежно приведет к почти мгновенному зажиганию лампы за счет пробоя газа между катодами. По сути, этот метод аналогичен технологиям, применяемым для запуска ламп с холодным катодом (CCFL). Данный метод достаточно популярен у радиолюбителей, поскольку позволяет запускать даже лампы с перегоревшими нитями накала катодов, которые не могут быть запущены обычными методами из-за невозможности подогрева катодов.
В частности этот метод нередко используется радиолюбителями для ремонта компактных энергосберегающих ламп, которые являются обычной люминесцентной лампой с встроенным электронным балластом в компактном корпусе. После небольшой переделки балласта такая лампа может еще долго служить, невзирая на перегорание спиралей подогрева, и ее срок службы будет ограничен только временем до полного распыления электродов.
Причины выхода из строя
Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели.
Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5 |
В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы.
Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп.
Электроды лампы постоянно разогреваются, и в конце концов, одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы.
После этого на минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам.
Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным. На этом все и закончится.
Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе.
Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит.
Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.
Люминофоры и спектр излучаемого света
Многие люди считают свет, излучаемый люминесцентными лампами грубым и неприятным. Цвет предметов освещенных такими лампами может быть несколько искажён. Отчасти это происходит из-за синих и зеленых линий в спектре излучения газового разряда в парах ртути, отчасти из-за типа применяемого люминофора.
Типичный спектр люминесцентной лампы. |
Во многих дешевых лампах применяется галофосфатный люминофор, который излучает в основном жёлтый и синий свет,в то время как красного и зелёного излучается меньше.
Такая смесь цветов глазу кажется белым, однако при отражении от предметов свет может содержать неполный спектр, что воспринимается как искажение цвета.Однако такие лампы, как правило, имеют очень высокую световую отдачу.
В более дорогих лампах используется «трехполосный» и «пятиполосный» люминофор. Это позволяет добиться более равномерного распределения излучения по видимому спектру, что приводит к более натуральному воспроизведению света. Однако такие лампы, как правило, имеют более низкую световую отдачу.
Также существуют люминесцентные лампы, предназначенные для освещения помещений, в которых содержатся птицы. Спектр этих ламп содержит ближний ультрафиолет, что позволяет создать более комфортное для них освещение, приблизив его к естественному, так как птицы, в отличие от людей, имеют четырехкомпонентное зрение.
Варианты исполнения
По стандартам лампы дневного света разделяются на колбные и компактные.
Советская люминесцентная лампа мощностью 20 Вт( «ЛБ-20» ). Современный европейский аналог этой лампы — T8 1 |
Колбные лампы представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:T5 ((диаметр 5/8 дюйма=1.59 см),T8 (диаметр 8/8 дюйма=2.54 см),T10 (диаметр 10/8 дюйма=3.17 см) и T12 (диаметр 12/8 дюйма=3.80 см)).
Лампы такого типа часто можно увидеть в промышленных помещениях, офисах, магазинах и т. д.
Компактные лампы представляют собой лампы с согнутой трубкой. Различаются по типу цоколя на (G23,G24Q1,G24Q2, G24Q3). Выпускаются также лампы под стандартные патроны E27 и E14, что позволяет использовать их в обычных светильниках вместо ламп накаливания.
Преимуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.

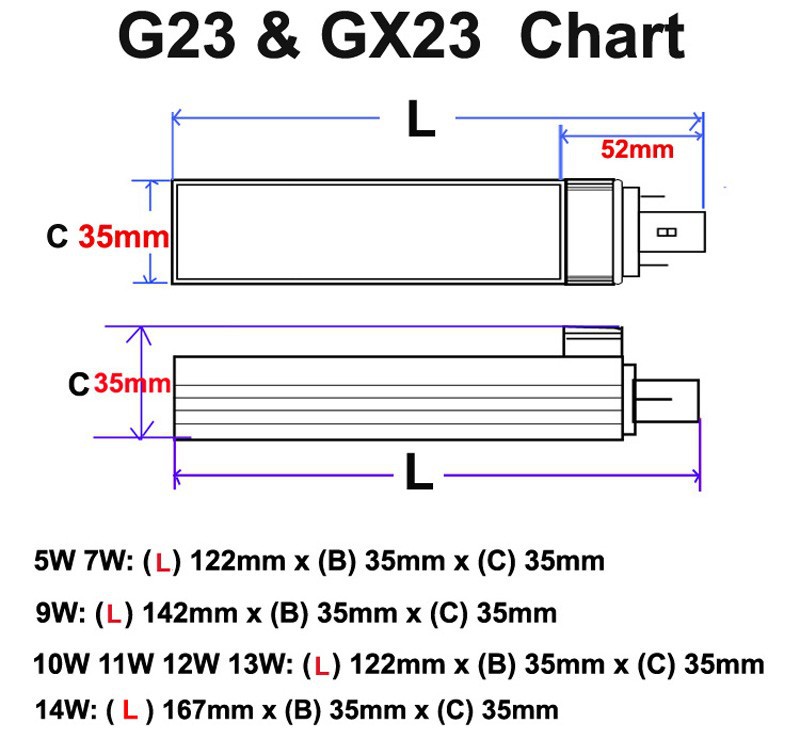

G23
Универсальная лампа Osram для всех типов цоколей G24 |
У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт.
Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнезда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.
G24
Лампы G24Q1, G24Q2 и G24Q3 также имеют встроенный стартер, их мощность, как правило, от 13 до 36 Ватт.
Применяются как в промышленных, так и в бытовых светильниках.
Стандартный цоколь G24 можно крепить как шурупами, так и на купол (современные модели светильников).
Утилизация
Все люминесцентные лампы содержат ртуть (в дозах от 40 до 70 мг), ядовитое вещество. Эта доза может причинить вред здоровью, если лампа разбилась, и если постоянно подвергаться пагубному воздействию паров ртути, то они будут накапливаться в организме человека, нанося вред здоровью.
По истечении срока службы в России лампу, как правило, выбрасывают куда попало.
На проблемы утилизации этой продукции в России не обращают внимания ни потребители, ни производители, хотя существует несколько занимающихся ею фирм.
Александр ГореславецКомпания “Додэка Электрик”.
Материал из Википедии — свободной энциклопедии
eleczon.ru
ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания.
Производство ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания.
Количество просмотров публикации ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания. – 160
Наименование параметра | Значение |
Тема статьи: | ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания. |
Рубрика (тематическая категория) | Производство |
ОТВЕТ:
Напряжение зажигания UЗ – то минимальное напряжение, при котором в лампе возникает электрический разряд, является важнейшей характеристикой РЛ. У ЛЛ напряжение зажигания значительно превосходит напряжение сети.
На напряжение зажигания влияют:
1. Род и давление газа в разрядной трубке.
2. Материал электродов, который должен быть таким, чтобы работа выхода электрона была минимальной. С этой целью спиральные вольфрамовые электроды покрывают оксидной пленкой (плёнкой карбонатов или перекисей щелочноземельных металлов – бария, стронция). В процессе эксплуатации ЛЛ эта плёнка разрушается, и, в конечном счёте, ЛЛ теряет эмиссию.
3. Температура электродов в момент зажигания – чем она выше, тем сильнее термоэлектронная эмиссия, и тем проще зажечь разряд в ЛЛ.;
4. Расстояние между электродами – чем длиннее трубка, тем выше напряжение зажигания. В ЛЛ это расстояние может превышать 1 м. По этой причине разряд между столь удалёнными электродами сразу возникнуть не может. В ЛЛ используют специальные приёмы ʼʼприближающиеʼʼ электроды.
В первую очередь, электроды снабжаются усами, между которыми и возникает первичный разряд. Потом данный разряд переходит в разряд между электродом и трубкой и, наконец, после распространения ионизации вдоль всей трубки – в разряд (сначала тлеющий, а потом дуговой) между противоположными электродами.
Во-вторых, используют лампы быстрого зажигания (ЛБЭ). На внешнюю поверхность колбы таких ЛЛ наносится токопроводящая плёнка, соединённая с противоположным электродом через токоограничивающее сопротивление.
5. Диаметр разрядной трубки – в узких трубках напряжение зажигания выше
ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания. – понятие и виды. Классификация и особенности категории “ВОПРОС 7. Условия зажигания люминесцентной лампы. Резонансная схема зажигания.” 2014, 2015.
referatwork.ru
Бесстартерная схема включения люминесцентных ламп
Лампы дневного света обладают рядом преимуществ по сравнению с лампами накаливания.
Схемы включения люминесцентной лампы и лампы типа ДЛР.
К их числу относятся большой срок службы, экономичность, хорошая освещаемость. Но им присущи также и недостатки: это ненадежность светильников, длительный процесс зажигания (особенно при пониженных температурах) и перегорание ламп, а именно нити накала. Но умельцы находят способы решения этих проблем, и есть несколько схем, с помощью которых можно обходиться для запуска ламп не только без стартеров, но и с обрывами в нити накала.
Приведенная схема избавляет ЛДС от ряда недостатков. Она быстро и надежно зажигает лампы мощностью 20 и 40 Вт (в том числе и лампы со сгоревшими нитями накала).
C1,C2 – 0.5 mkF 400 BC3,C4 – 0.1 mkF 1000 BVD1-VD6 – Любые на ток 0,1 А для ЛДС-20 и 0,2 А для ЛДС-40 и обратное напряжение не менее 600 В (по крайней мере для VD5, VD6).L1 – дроссель, соответствующий типу лампы. Если вы переделываете светильник промышленного производства, оставьте существующий. Если же вы собираете светильник с нуля, то дроссель можно заменить лампой накаливания 75-150 Вт (в зависимости от мощности ЛДС).
http://fazaa.ru/youtu.be/PeerFUxDrz4
Внимание:
При зажигании лампы напряжение на выходе схемы достигает 1200 В. Будьте осторожны при наладке схемы.
Выбор сечения провода – по нагреву и потерям напряжения.
Поделитесь полезной статьей:
Top
fazaa.ru
Source: www.allanda-auto.ru
Читайте также
Какое напряжение у люминесцентных и ультрафиолетовых ламп?
Возможно, вы заметили, что в технических характеристиках люминесцентных ламп, компактных люминесцентных ламп и ультрафиолетовых ламп указаны ватты, но почти никогда — вольт. Почему нет?
Балласты, невидимые внутри светильника, необходимы для работы всех люминесцентных ламп. Балласты изменяют линейное напряжение, к которому они подключены (120 В, 277 В и т. Д.), Поэтому в лампочку подается правильный ток.Поскольку балласты скрыты, легко предположить, что лампочки просто работают от сетевого напряжения от здания. Это не так, так как напряжение на патроне лампы нужно регулировать. Это работа балласта.
Ввинчиваемые лампы CFL, обычно используемые в домашних условиях и для некоторого специализированного оборудования, могут вызвать некоторую путаницу у потребителей. Эти лампы ничем не отличаются от других люминесцентных ламп, и для работы им нужен балласт. Однако они производятся с балластом, встроенным в саму лампу.Часто на одном конце ввинчиваемой лампы CFL есть основание большего размера, в котором находится балласт. Он расположен между ввинчивающимся основанием и трубками (чаще всего в домах спиральной формы).
Ответ на наш вопрос теперь ясен. Напряжение КЛЛ или люминесцентной лампы не имеет значения для потребителя, который просто покупает лампочку на замену существующему светильнику. Балласт в приспособлении позаботится об этом.
Для нового оборудования установщики часто выбирают светильники с балластом для работы лампочек.Многие люминесцентные балласты теперь имеют универсальное напряжение, что означает, что они могут работать от сети с напряжением от 120 до 277 вольт. Для международного или промышленного использования доступны балласты 347–480 В.
Еще более сложным является тот факт, что люминесцентные или ультрафиолетовые лампы с более высокой мощностью (часто используемые в соляриях или муниципальном водоочистном оборудовании) могут не иметь доступного балласта на уровне 120 В, требующего 208 или выше.
ПРА для люминесцентных ламп рассчитаны и протестированы только для работы с определенными лампами, поэтому очень важно согласовать ПРА и лампу.В некоторых случаях балласт может работать с лампой, которая не указана в его технических характеристиках, но может перегружать или недогружать лампу. Или лампа была просто неизвестна производителю во время разработки балласта, и лампа будет работать нормально.
Для других источников света требуются балласты собственного типа, в том числе балласты для эксимерных ламп, балласты HID и драйверы светодиодов.
Эта проблема упрощает замену лампочек, но может вызвать еще большую путаницу, если балласт выходит из строя. Часто бывает так, что к тому времени, когда необходимо заменить балласт, конкретный балласт в приспособлении уже давно снят с производства производителем.К счастью, большинство производителей ведут списки снятых с производства и рекомендуемых замен, хотя они могут не подходить для старого блока питания.
Standard 120V T12 Rapid Start High Output High Output Electronic Ballast 1-2 Tubes
Описание
В системе люминесцентного освещения балласт регулирует ток, подаваемый на лампы, и обеспечивает напряжение, достаточное для запуска ламп. Без балласта, ограничивающего ток, люминесцентная лампа, подключенная непосредственно к источнику питания высокого напряжения, быстро и неконтролируемо увеличивает потребление тока.
Электронные балласты изменяют поток электричества в лампочке, используя серию индукционных катушек, которые отделены друг от друга. Они также изменяют частоту электрического тока без изменения напряжения. В то время как магнитные балласты в люминесцентных лампах работают на частоте 60 Гц, электронные балласты значительно увеличивают эту частоту до 20 000 Гц. Из-за очень высокой частоты вы не увидите мерцания огней и не услышите жужжание люминесцентных ламп с электронными балластами.
Этот электронный пусковой балласт с высокой выходной мощностью подходит для различных целей. Его можно использовать для многих люминесцентных ламп T12 с 1 и 2 лампами. Этот балласт принимает сетевое напряжение 120 вольт и преобразует его в рабочее напряжение, соответствующее лампам.
Применения
Количество из Лампы 1 | Номинальная Лампа Вт | Входная мощность | Мин.Пуск Темп. | Вход Ток (A) | Макс THD (%) | Мощность Коэффициент | Макс. Лампа Current Crest Фактор | BEF | ||
F96T12HO | 2 | 110- | 195 | 195 F) | 1.65 | 10 | 0,99 | 1,7 | 0,46 | |
F96T12HO / ES | 2 | 95 | 170 | 15 ° C (60 ° F) | 1,44 | 10 | 0,99 | 1,7 | 0,52 | |
F72T12HO | 2 | 85 | 148 | -29 ° C (-20 ° F) | 1,15 | 10 | 0.98 | 1,7 | 0,61 | |
F60T12HO | 2 | 75 | 124 | -29 ° C (-20 ° F) | 1,05 | 10 | 0,98 | 1,7 | 0,81 | |
F48T12HO | 2 | 60 | 104 | -29 ° C (-20 ° F) | 0,88 | 10 | 0,98 | 1,7 | 1,08 | |
F96T12HO | 1 | 110 | 109 | -29 ° C (-20 ° F) | 0.82 | 10 | 0,98 | 1,7 | 0,83 | |
F96T12HO / ES | 1 | 95 | 95 | 15 ° C (60 ° F) | 0,80 | 10 | 0,98 | 1,7 | 1,11 |
Технические характеристики
Входное напряжение | 120 В |
Входной ток | от 0,80 до 1,65 A 2 |
Тип балласта | Электронный |
Метод пуска | Быстрый запуск |
Подключение лампы | Серия |
Входная частота | 60 Гц |
Макс.Темп. | 75 ° C |
Тепловая защита | Класс P |
Тип | 1 Наружный |
Содержит печатные платы | № |
Уровень шума | A |
Напряжение холостого хода | 387 |
Схема защиты лампы | Да |
Автозапуск | Да |
Код производителя | 61119 |
Описание | E296T12RS120 / N / HO / AS |
Веб-сайт производителя
Лист данных
1 В крепежных элементах с 2 трубками используйте только 2 лампы одинакового размера и номиналов
2 Входной ток зависит от типа / размера используемой трубки
Устранение неисправностей люминесцентного балласта
Первичный ток:
Поместите зажим вокруг черного первичного горячего вывода.Это показание должно быть на уровне или ниже номинала балласта, указанного на этикетке. Если общее количество отснятых материалов не соответствует максимальному пределу балласта флуоресцентных ламп, это значение будет меньше, чем указано на этикетке. Если это значение превышает номинальное, значит, в проводке короткое замыкание или проводка неправильная. Дважды проверьте фактическую проводку по схеме на этикетке и найдите любые провода, которые могут быть закорочены на массу или друг на друга.
Первичное напряжение:
Измерьте напряжение на черно-белом проводе.Напряжение должно составлять +/- 5% от номинального значения. Любое отклонение от этого приведет к преждевременному выходу балласта из строя. Если это напряжение низкое, попытайтесь определить причину; убедитесь, что провод, используемый для питания цепи, имеет достаточный размер для расстояния от панели и номинальной нагрузки. Проверьте напряжение в разных точках первичного участка, чтобы выяснить, где может существовать проблема.
Напряжение накала:
Измерьте напряжение в розетке от контакта к контакту.Показание здесь должно быть от 3,5 до 4,5 В переменного тока.
Если значение напряжения ниже 3,5:
a) Проверьте низкое первичное входное напряжение.
b) Проверьте, не закорочены ли нити накала внутри знака.
c) Возможно, поврежден балласт.
Если показание напряжения выше 4,5 В:
a) Проверьте высокое первичное входное напряжение.
б) Возможно повреждение балласта.
Ток накала:
С помощью щупа с зажимными клеммами измерьте ток в каждом проводе, за исключением черного и белого.Нормальное значение составляет от 0,5 до 2 ампер. Чтение больше, чем это, будет указывать на неправильное подключение или короткое замыкание.
Если значение тока ниже 0,5 ампер:
a) Обрыв нити накала лампы (неисправная лампа)
b) Неправильное соединение проводки с нитью накала, приводящее к обрыву цепи.
c) Проверьте низкое первичное входное напряжение.
d) Возможно поврежденный или неисправный балласт.
Если значение тока выше 2 ампер:
a) Внешнее короткое замыкание в проводке накала.
б) Неправильная лампа или дефектная нить накаливания.
c) Проверьте высокое входное первичное напряжение.
d) Возможно поврежденный или неисправный балласт.
Сопротивление нити лампы:
С помощью стандартных щупов измерьте сопротивление между двумя контактами на конце лампы. Это испытание следует проводить для обоих концов лампы и каждой лампы в цепи.
Ожидаемое сопротивление должно быть приблизительно (от 0,5 до 1,2 Ом).
a) Сопротивление выше этого значения указывает на обрыв нити накала лампы и лампу следует заменить.
b) Сопротивление меньше указанного означает короткое замыкание нити накала и лампу следует заменить.
Напряжение холостого хода:
Снимите напряжение на синем и красном проводе. Показание должно быть от 300 до 1000 вольт в зависимости от модели балласта. На моделях Allanson 696 и 4120 показания следует снимать между синим / белым и красным, а также синим / белым и синим, потому что это двухконтурные балласты.
Конкретные значения напряжения холостого хода указаны на этикетке балласта.
a) Проверьте низкое первичное входное напряжение.
б) Возможно повреждение балласта.
Если значение OCV выше номинала, указанного на этикетке:
a) Проверьте высокое первичное входное напряжение.
б) Возможно повреждение балласта.
Ток лампы:
Поместите щуп усилителя вокруг лампы, пока она горит. Показание должно быть от 400 до 800 МА. Меньшие люминесцентные балласты должны быть в верхней части диапазона, а большие балласты должны быть в нижней части диапазона.
Если текущее показание ниже 400 мА:
a) Общее количество футов лампы превышает номинальное значение балласта.
б) Неисправная лампа (и).
c) Проверьте низкое первичное входное напряжение.
d) Возможно, поврежден балласт.
Если текущее значение превышает 800 мА:
a) Общее количество футов лампы ниже номинального балласта.
б) Неисправная лампа (и).
c) Проверьте высокое входное первичное напряжение.
d) Возможно, поврежден балласт.
Балласты предназначены для использования со стартовыми шинами.Они помогают балласту при запуске лампы в холодное время года или когда балласт работает с максимальной нагрузкой. На односторонних знаках, где лампы находятся в непосредственной близости от металлической задней части знака, полосы могут не понадобиться. Единственный случай, когда это является проблемой при устранении неполадок, — это когда лампы мигают только при запуске или требуется очень много времени, чтобы выйти на полную яркость.
Холодная погода и светоотдача
Светоотдача люминесцентной лампы зависит от давления паров ртути. Давление паров ртути регулируется температурой стенки колбы в самом холодном месте.Таким образом, светоотдача лампы зависит от температуры стенки колбы. Когда температура окружающей среды падает, температура стенки колбы также падает, и аналогичным образом может происходить значительное падение светоотдачи.
Другие факторы, такие как ветер, тип светильника и тип используемого кожуха, также могут влиять на светоотдачу при данной температуре. При установке вне помещений при температуре 10 ° C (50 ° F) и ниже следует получить рекомендации производителя лампы.
Как проверить, испортился ли балласт люминесцентного света
Люминесцентные лампы были впервые коммерчески разработаны в 1930-х годах, хотя идеи о том, как их разрабатывать, возникли еще в 1880-х годах. Этот тип освещения может быть идеальным, поскольку излучаемый свет является энергоэффективным и хорошо рассеивается. Кроме того, компоненты, из которых состоят люминесцентные лампы, имеют долгий срок службы.
Но может быть неприятно, когда один из этих компонентов выходит из строя, вызывая непрерывное жужжание или мерцание света.Если вы недавно заменили люминесцентную лампу, но проблема не исчезла, возможно, проблема связана с балластом.
Что такое люминесцентный балласт?
Люминесцентные лампы состоят из нескольких компонентов. Свет образуется внутри стеклянной трубки за счет ионизации паров ртути, что заставляет электроны в газе испускать фотоны УФ-частот.
Эти частоты преобразуются в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.
Высокое напряжение используется для того, чтобы электроны переходили от одного электрода к другому, образуя дугу. Для более холодных ламп требуется более высокое напряжение, поэтому некоторые люминесцентные лампы включаются медленно, прежде чем достигают полной яркости — лампа нагревает газ.
Балласт используется для регулирования тока, создаваемого этим процессом. Без этого ток быстро увеличился бы и вызвал перегрев лампы. Балласт обеспечивает быструю подачу высокого напряжения, создает дугу, снижает напряжение, а затем регулирует текущий ток для создания стабильного светового потока.
Признаки неисправного балласта
Низкая мощность
Если свет остается тусклым в течение нескольких минут после включения, у вас могут быть проблемы с балластом, особенно если вы только что заменили лампочку.
Мерцание
Периодическое мерцание или стробирование могут быть особенно неприятными. Это также может быть признаком того, что ваш балласт не работает должным образом.
Жужжание
Умирающий балласт часто начинает гудеть или гудеть на выходе.
Несоответствие уровней освещения
Тусклый свет и изменение цвета обычны для люминесцентных ламп. Однако темные углы или непоследовательный свет в пространстве могут быть признаком того, что ваш балласт не работает должным образом.
Отложенный старт
Помните, что балласт обеспечивает напряжение для включения внутренней работы вашей лампы. Хотя можно ожидать начала потепления, увеличение задержки является признаком плохого балласта.
Проверка на плохой балласт
Если вы не можете найти явных признаков плохого балласта и уже пытались заменить лампу, вы можете предпринять шаги, чтобы проверить, действительно ли проблема в балласте.
Шаг 1. Выключите прибор
Подойдите к панели автоматического выключателя и отключите питание той области, где находится лампа, которую вы хотите проверить.
Шаг 2. Извлеките люминесцентные лампы из светильника
Светильники изготавливаются иначе. Возможно, вам придется развернуть крышку объектива, открутить ее или просто сдвинуть.
Шаг 3. Отсоедините балласт
В круглых люминесцентных лампах отключите балласт от лампы. Для ламп U-образной формы вытащите лампу из пружин, а затем выньте ее из патрона.Для прямых ламп поверните лампу, чтобы высвободить ее из патрона.
Шаг 4. Снимаем балласт
Если балласт еще не открыт, снимите его крышку. На этом этапе признаки горения, вздутия или утечки являются убедительным признаком того, что вам необходимо заменить балласт. Если этих признаков нет, переходите к следующему шагу.
Шаг 5. Используйте мультиметр
Установите мультиметр на Ом или «Xl1», если на нем несколько Ом, вставьте один из щупов в соединительный элемент с белыми проводами.Другой конец прикоснитесь к оставшимся синим, красным и / или желтым проводам, прикрепленным к балласту. Ваш мультиметр не двинется с места, если ваш балласт вышел из строя.
Поиск подходящего балласта
Чтобы приобрести балласт, совместимый с вашим существующим осветительным прибором, вам потребуется тип лампы, количество ламп и напряжение в сети. Обычно вы можете найти эту информацию на этикетке, прикрепленной к балласту. Стоит отметить, что люминесцентные лампы T12 были сняты с производства из-за низкой энергоэффективности, поэтому поиск замены балласта для них может оказаться проблемой.
Самыми распространенными типами ламп и пускорегулирующих аппаратов являются Т12, Т8 и Т5, где Т означает трубчатый, а число указывает диаметр в 1/8 дюйма. Ваш светильник и балласт должны совпадать; например, балласт T8 должен использовать лампу T8.
Флуоресцентный свет может быть идеальным решением, особенно для больших площадей и коммерческих помещений. Однако мерцающий свет, жужжание и обесцвечивание могут ухудшить рабочие настройки. Проверка работоспособности вашего балласта и хранение свежих луковиц на складе — хороший способ поддерживать высокий уровень производительности без излишнего напряжения.
Как работает конденсатор в люминесцентной лампе?
Конденсатор: основы
Конденсатор — это старый термин для обозначения конденсатора, устройства, которое функционирует как очень маленькая батарея внутри цепи. По сути, конденсатор состоит из двух металлических листов, разделенных тонким изолирующим листом, который называется диэлектриком. Когда на конденсатор подается напряжение, в металлических листах накапливается небольшое количество электричества. Когда напряжение понижается, конденсатор разряжает накопленную электроэнергию.Конденсаторы являются одними из самых полезных электронных компонентов и используются во всем, от компьютерной памяти до зажигания автомобилей.
Основы работы с флуоресцентными лампами
Прежде чем вы сможете понять, как работают конденсаторы в люминесцентных лампах, вам необходимо кое-что узнать о самих лампах. Люминесцентную лампу сложно контролировать. У него есть электроды на обоих концах, и он работает, пропуская ток через газ между этими электродами. Когда лампа впервые включается, газ устойчив к электричеству.Однако как только электричество начинает течь, сопротивление быстро падает, благодаря чему ток течет все быстрее и быстрее. Если бы ничего не было сделано для контроля скорости тока, через него протекало бы столько электричества, что оно слишком сильно нагрело бы газ и привело бы к взрыву лампочки.
Балласт
Балласт контролирует ток, протекающий через клапан, а конденсатор делает балласт более эффективным. Самый простой балласт — это моток проволоки. Когда электричество течет в катушку, она создает магнитное поле.Это поле сопротивляется потоку электричества, не позволяя ему строить. Электроэнергия, питающая люминесцентную лампу, — это переменный или переменный ток. Это означает, что он меняет направление много раз в секунду. Когда электричество меняет направление, движущееся магнитное поле в катушке замедляет его. Когда электричество начинает накапливаться, оно уже снова меняет направление. Катушка всегда находится на шаг впереди, предотвращая чрезмерное накопление электрического тока.
Не в фазе
Однако у катушки есть стоимость.Электричество имеет два измерения: напряжение и силу тока, также известные как ток. Напряжение — это мера того, насколько сильно подается электричество, а сила тока — это мера того, сколько электричества проходит по цепи. В эффективной цепи переменного тока напряжение и ток находятся в фазе — они увеличиваются и уменьшаются вместе. Однако, когда напряжение достигает балласта, балласт сначала сопротивляется увеличению тока. Это приводит к отставанию тока от напряжения, что делает схему неэффективной.Конденсатор нужен для того, чтобы сделать схему более эффективной, вернув их в фазу.
Устранение проблемы
При повышении напряжения конденсатор немного его поглощает. Это означает, что есть небольшая задержка до того, как напряжение пройдет через цепь, возвращая ее обратно в фазу с силой тока. Когда напряжение снова падает, конденсатор возвращает немного накопленного напряжения. Это создает небольшую задержку перед падением напряжения, снова синхронизируя его с силой тока.Роль балласта не гламурная, но важная. Если он не рассчитан точно, схема может потерять много энергии.
CFL Балласт объяснил | Какова цель балласта КЛЛ?
Джо / 12 июля 2018/ Терминология
Балластыявляются неотъемлемой частью люминесцентного освещения, но многие управляющие и владельцы недвижимости с удивлением узнают, что в их лампах CFL также используются балласты.Балласты CFL могут затруднить переход на светодиодное освещение, поэтому важно понимать, как они работают. Рассмотрим подробнее, как работает балласт и зачем он нужен для лампы КЛЛ.
Как работает балласт
В люминесцентном освещении используется балласт для управления током, протекающим к лампе. Это позволяет лампе получать достаточное напряжение для запуска, а затем понижать напряжение, чтобы лампа не перегрелась и не перегорела. Другими словами, когда лампа включена, балласт обеспечивает быстрый всплеск высокого напряжения для зажигания дуги между двумя электродами лампы, затем снижает напряжение и поддерживает его на постоянной скорости, чтобы лампа горела.
Многие люди знают о балластах при установке ламповых люминесцентных ламп в коммерческих помещениях. Когда балласт выходит из строя, свет мигает. Однако многие не знают, что в компактных люминесцентных лампах также используется балласт. Поскольку лампа CFL — это просто люминесцентная лампа, свернутая в форму колбы, в ней используется та же технология. Для ламп CFL, используемых в большинстве домов, балласт интегрирован в конструкцию лампы, а не является отдельной деталью, как в случае с люминесцентными лампами.Однако для коммерческой недвижимости в осветительную арматуру можно интегрировать пускорегулирующий аппарат, а не лампу.
Как перейти на светодиодное освещение с помощью балластных приспособлений
Это создает проблему, когда кто-то желает перейти на более эффективное светодиодное освещение от освещения КЛЛ. Светодиодные фонари могут работать с балластом или без него.
Решение этой проблемы — светодиодные вставные лампы. Эти лампы совместимы с балластом или с байпасом балласта, что позволяет гибко преобразовывать их в светодиоды.
HyLite LED Lighting предлагает полную линейку подключаемых ламп с балластом и байпасом, которые обладают этим преимуществом. Сэкономьте до 69% энергии и упростите установку с помощью светодиодного освещения HyLite.
Недостатки люминесцентного освещения — энергоэффективное освещение
Люминесцентные лампы — это особый тип газовых светильников, которые излучают свет в результате химической реакции, в которой газы и пары ртути взаимодействуют с образованием ультрафиолетового света внутри стеклянной трубки.Ультрафиолетовый свет освещает люминофорное покрытие внутри стеклянной трубки, которое излучает белый «флуоресцентный» свет. Флуоресцентные лампы имеют множество преимуществ перед старыми осветительными приборами, такими как лампы накаливания. Они намного эффективнее, поэтому потребляют меньше энергии. Они также имеют более продолжительный срок службы — примерно в 13 раз дольше, — поэтому их не нужно менять так часто.
Благодаря широкой доступности люминесцентных ламп, их можно найти практически везде — в школах, больницах, продуктовых магазинах, офисных зданиях, торговых центрах и наших домах.Хотя в ближайшем будущем технология светодиодов (светоизлучающих диодов) должна заменить люминесцентные лампы в качестве «короля выбора зеленого освещения», многие руководители предприятий продолжают использовать люминесцентные лампы в своих зданиях. На данный момент люминесцентные осветительные приборы могут быть дешевле, чем их более эффективные светодиодные аналоги, но у люминесцентного освещения есть недостатки, которые необходимо учитывать.
Компактные люминесцентные лампы (КЛЛ) и люминесцентные лампы
Основное различие между ними — размер и применение.Большинство компактных люминесцентных ламп (КЛЛ) имеют особую форму, которая позволяет их вставлять в стандартные бытовые розетки. Другое отличие состоит в том, что для линейных люминесцентных ламп требуется независимый балласт, отдельный от лампы, тогда как у большинства компактных люминесцентных ламп балласт встроен в цоколь.
И линейные, и компактные люминесцентные лампы излучают искусственный свет по той же технологии. В компактных люминесцентных лампах по-прежнему используются лампы, но, как следует из названия, они намного меньше, чем их аналоги с линейными лампами.Лампы CLF были разработаны для замены стандартных применений ламп накаливания и представляют собой просто усовершенствования линейной люминесцентной технологии за счет увеличения срока службы и более эффективного освещения.
Использование флуоресцентного освещения
Раньше люминесцентным лампам требовался период «прогрева», чтобы испарить их внутренние газы в плазму. С тех пор было разработано несколько технологий почти мгновенного запуска, включая «быстрый запуск», «мгновенный запуск» и «быстрый запуск».”
Поскольку люминесцентные лампы нагреваются, для их работы требуется большее напряжение. Требуемое напряжение регулируется балластом — магнитным устройством, регулирующим напряжение, ток и т. Д., — который необходим для зажигания люминесцентной лампы. По мере того как люминесцентный свет стареет и со временем становится все менее и менее эффективным, ему требуется все больше и больше напряжения для получения того же количества света, пока напряжение в конечном итоге не превысит возможности балласта и свет не выйдет из строя.
Недостатки люминесцентного освещения
Флуоресцентное освещение существует уже более 100 лет и остается недорогим вариантом для модернизации старых осветительных приборов.Флуоресцентные лампы обычно являются высокоэффективным способом освещения большой площади, они более эффективны и служат дольше, чем лампы накаливания; однако показано, что использование исключительно флуоресцентного освещения оказывает отрицательное влияние на эргономику и здоровье.
1. Люминесцентные лампы содержат токсичные материалы.
Ртуть и фосфор внутри люминесцентных ламп опасны . Если люминесцентная лампа разбита, небольшое количество токсичной ртути может выделяться в виде газа, загрязняя окружающую среду.Остальное содержится в люминофоре на самом стекле, который часто считается более опасным, чем пролитая ртуть.
При чистке разрыва люминесцентной лампы EPA рекомендует проветривать место разрыва и использовать влажные бумажные полотенца для сбора битого стекла и других мелких частиц. Утилизированное стекло и использованные полотенца следует поместить в герметичный пластиковый пакет. Избегайте использования пылесосов, так как они могут привести к попаданию частиц в воздух.
2. Частое переключение приводит к преждевременному выходу из строя.
Люминесцентные лампы значительно стареют, если они установлены в месте, где они часто включаются и выключаются. В экстремальных условиях срок службы люминесцентной лампы может быть намного короче, чем у дешевой лампы накаливания. Как бы то ни было, срок службы люминесцентной лампы можно продлить, если оставить ее постоянно включенной в течение длительного времени.
Если вы используете флуоресцентные лампы в сочетании с элементами управления освещением, такими как датчики движения, которые часто срабатывают и по истечении времени ожидания, следует учитывать аспект ранней частоты отказов.
3. Свет от люминесцентных ламп является всенаправленным.
Свет, исходящий от люминесцентных ламп, является всенаправленным. Когда люминесцентная лампа горит, она рассеивает свет во всех направлениях или на 360 градусов вокруг лампы. Это крайне неэффективно, потому что используется только около 60-70% света, излучаемого лампой, а остальная часть тратится впустую. Некоторые области, как правило, становятся чрезмерно освещенными из-за растраченного света, особенно в офисных зданиях, и могут потребоваться дополнительные аксессуары в самом осветительном приборе, чтобы правильно направить выход лампы.
4. Люминесцентные лампы излучают ультрафиолетовый свет.
В исследовании 1993 года исследователи обнаружили, что воздействие ультрафиолета при сидении под флуоресцентными лампами в течение восьми часов эквивалентно одной минуте пребывания на солнце. Проблемы со здоровьем, связанные с светочувствительностью, могут усугубляться искусственным освещением у чувствительных людей. Исследователи предположили, что УФ-излучение, излучаемое этим типом освещения, привело к увеличению числа заболеваний глаз, в первую очередь катаракты. Другие медицинские работники предположили, что повреждение сетчатки, миопия или астигматизм также могут быть объяснены побочными эффектами флуоресцентного света.
Ультрафиолетовый свет также может повлиять на ценные произведения искусства, такие как акварель и текстиль. Произведения искусства должны быть защищены дополнительными стеклянными или прозрачными акриловыми листами, помещенными между источником света и картиной.
5. Старые флуоресцентные лампы терпят непродолжительный период прогрева.
Обычно приходится ждать где-то 10-30 секунд, чтобы старые флуоресцентные лампы достигли полной яркости. Многие новые модели теперь используют «быстрый» запуск или аналогичные технологии, подобные упомянутым выше.
6. Балласт или жужжание.
Магнитные балласты необходимы для работы люминесцентных ламп. Электромагнитные балласты с незначительным дефектом могут издавать слышимый гудящий или жужжащий шум. Однако шум можно устранить, используя лампы с высокочастотными электронными балластами.
7. Воздействие на окружающую среду и стоимость переработки.
Как упоминалось ранее, утилизация люминофора и, что более важно, токсичной ртути в люминесцентных лампах является экологической проблемой.Постановления, введенные правительством, требуют специальной утилизации люминесцентных ламп отдельно от обычных и бытовых отходов.
В большинстве случаев экономия энергии перевешивает затраты на переработку, но переработка остается дополнительными расходами для обеспечения правильной утилизации ламп. В некоторых случаях, если утилизация ламп обходится слишком дорого, людям больше не рекомендуется утилизировать их.
8. Чувствительность флуоресцентного света
В течение последних нескольких десятилетий исследование за исследованием показывали случайные связи между воздействием флуоресцентного света и различными негативными эффектами.Все эти проблемы связаны с качеством излучаемого света и основным состоянием людей. Из более чем 35 миллионов человек, страдающих мигренью, большинство из них, вероятно, перенесут общую светочувствительность. Девять из каждых десяти аутичных людей имеют чувствительность к окружающей среде, которая, как сообщается, часто ухудшается при флуоресцентном освещении. Доказано, что при некоторых типах эпилепсии искусственное освещение вызывает приступы.
Подобно другим симптомам светобоязни (или светочувствительности), флуоресцентное освещение может вызывать головные боли / приступы мигрени, напряжение глаз и воспаление, трудности с чтением или фокусировкой, тошноту, чувство тревоги и депрессии, нарушение режима сна и многое другое.Свойства, связанные с флуоресцентным освещением, которые, как считается, влияют на уровень толерантности человека, включают: большое количество синего света, низкочастотное мерцание и общую яркость.
9. Сезонное аффективное расстройство
Сезонное аффективное расстройство, также известное как «Зимняя блюз», часто возникает у людей в зимние месяцы. Это связано с отсутствием полного спектра света, который мы обычно получаем от солнечного света. Во время унылого серого неба зимних месяцев большая часть светового спектра блокируется, и наши тела реагируют негативно.
Многие люди сообщают о подобных симптомах, когда они работают при флуоресцентном освещении и не выходят на улицу в течение дня. Без полного спектра света, который мы получаем от дневного света, некоторые функции организма не запускаются и не поддерживаются, что заставляет нас чувствовать себя подавленными на свалках.
.
