Smd коды транзисторов: Таблица smd-кодов

Содержание

smd-код a7

Подробная информация о производителях - в GUIDE'е, о типах корпусов - здесь
код наименование функция корпус производитель примечания
A7 BAS321 диод: 200В/250мА sod323 NXP
A7 BAV99 2 тандемных диода: 75В/200мА sot23 Diotec
A7 BAV99 2 тандемных диода: 75В/450мА sot23 NXP @Hong Kong
A7 BZX884-B4V3 стабилитрон 250мВт: 4,3В sod882 NXP
A7 MIC5514-3.3YMT LDO: 3,3В/300мА + enable dfn6 Micrel
A7 NC7WZ04 2 инвертора из серии TinyLogic mpak6 Fairchild
A7 OPA2337 сдвоенный КМОП ОУ R2ROut 1,2В.мкс sot23-8 TI
A7 PTVS8V0S1UR сапрессор 400W: 8В sod123w NXP
A7x HSMS-2807 четыре диода Шоттки, включенных "кольцом" sot143 Avago x - код даты
A7x# TC1014-5.0VCT LDO: 5.0В/50мА sot23-5 Microchip x# - date-|lot-код
A70A LMH6646MM скоростной ОУ RRIO 55МГц msop8 TI
A73 MRMS201A магниторезистривный датчик поля sot23 Murata
A74 LMV931MG универсальный ОУ RRIO, 1,8 В sc70-5 TI
A75 OPA373 КМОП ОУ RRIO 6,5МГц с shutdown sot23-6 TI
A75A LMV715MА универсальный ОУ RRIO с разрешением, 5 В/мкс sot23-6 TI
A76 OPA374 КМОП ОУ RRIO 6,5МГц sot23-5 TI
A78 LMV341MG универсальный ОУ RR с разрешением, +125 °C sc70-6 TI
A79 74AHC1G79GV одновентильный D-триггер sc74-5 NXP
A79A LMV931MF универсальный ОУ RRIO, 1,8 В sot23-5 TI
A7A AD8531RM прецизионный ОУ usoic10 ADI
A7K AD8531KS прецизионный ОУ sc70-8 ADI
A7p BAV99/W 2х тандемных диода: 100В/200мА sot23/sot323 NXP @Hong Kong
A7s BAV99/S/T/U/W 2х тандемных диода: 75В/250мА sot23/363/sc75/74/sot323 Infineon
A7t BAV99/W 2х тандемных диода: 100В/200мА sot23/sot323 NXP @Malaysia
A7W BAV99/W 2х тандемных диода: 100В/200мА sot23/sot323 NXP @China

smd-код a6

Подробная информация о производителях - в GUIDE'е, о типах корпусов - здесь
код наименование функция корпус производитель примечания
A6 BAS16 fast диод: 75В/200мА/6нс sot23 Diotec
A6 BAS16-02L диод: 75В/250мА tslp-2-1 Infineon
A6 BAS216 переключающий диод: 100В/250мА sod110 NXP
A6 BAS316 переключающий диод: 100В/250мА sod323 NXP
A6 BAV16WS fast диод: 75В/200мА/6нс sod323 Panjit
A6 BZX884-B3V9 стабилитрон 250мВт: 3,9В sod882 NXP
A6 PESD5V0L4UF 4х сапрессора: 5,0В sot886 NXP
A6 PTVS7V5S1UR сапрессор 400W: 7.5В sod123w NXP
A6x BAS16L диод: 100В/200мА sot23 ON Semi x - date-код
A6x NCP139AFCT06ADJ LDO: adj./1А wlcsp6 ON Semi x - date-код
A60 LM8272MM сдвоенный ОУ RRIO с мощным выходом msop8 TI
A63A LM321MF стандартный ОУ {=LM324} sot23-5 TI
A66 74AHC1G66GV одновентильный ключ sot753-5 NXP
A68 INA168NA монитор сигнала с шунта sot23-5 TI
A68A LMH6645MF скоростной ОУ RRIO sot23-5 TI
A69 INA169NA монитор сигнала с шунта Umax=60В sot23-5 TI
A69A LMH6647MF скоростной ОУ RRIO с shutdown sot23-6 TI
A6A AD8614RT скоростной ОУ sot23-5 ADI
A6C MMUN2113LT1 "цифровой" pnp: 50В/100мА, 47k/47k sot23 ON Semi
A6D MMUN2114LT1 "цифровой" pnp: 50В/100мА, 10k/47k sot23 ON Semi
A6s BAS16/S/U/W диод: 75В/250мА sot23/363/sc74/sot323 Infineon

SMD транзисторы, маркировка, расшифровка. Коды: BER ... FA

Большая база на биполярные транзисторы в SMD исполнении

Для поиска используйте комбинацию Ctrl+F.

В столбце Код транзистора указаны варианты кодовой маркировки данного элемента. Группа из 2-5 кодов отличающиеся одним символом в конце кода могут принадлежать одному типу транзистора, отличие кодов подразумевается разницей параметра Коэффициент передачи тока в схеме ОЭ.

Коды: BER … FA
Код Тип Код Тип Код Тип Код Тип
BER 2SB1260 BES 2SB1122 BET 2SB1122 BEU 2SB1122
BFP 2SB1308 BFQ 2SB1308 BFR 2SB1123 BFR 2SB1308
BFS 2SB1123 BFT 2SB1123 BFU 2SB1123 BGR 2SB1124
BGS 2SB1124 BGT 2SB1124 BGU 2SB1124 BH 2SB1001
BH 2SB1125 BHP
2SB1386
BHQ 2SB1386 BHR 2SB1386
BJ 2SB1427 BJ 2SB1001 BJE 2SB1427 BJR 2SB1302
BJS 2SB1302 BJT 2SB1302 BK 2SB1323 BK 2SB1590K
BKQ 2SB1590K Bl 2SB1126 BL 2SB1324 BL 2SB1561
BLQ 2SB1561 BM 2SB1325 BMS 2SC4713K BMS 2SC4774
BN 2SB1394 BN 2SB1580 BO 2SA1200 BOS 2SB1396
BOT 2SB1396 BOU 2SB1396 BP 2SB1397 BQ 2SB766A
BQ 2SC2412K BQ 2SC4617 BQ 2SC5658 BQ 2SC4081
BQ 2SB1218A BQ 2SB709A BR 2SB766A BR 2SC2412K
BR 2SC4617 BR 2SC5658 BR 2SC4081 BR 2SB1218A
BR 2SB709A BS 2SB766A BS 2SC2412K BS 2SC4617
BS 2SC5658 BS 2SC4081 BS 2SB1218A BS 2SB709A
BT 2SB1048 BV1 2SB624 BV2 2SB624 BV3 2SB624
BV4 2SB624 BV5 2SB624 BW 2SA2018 BW 2SA2030
BW 2SA2119K BW1 2SB736 BW2 2SB736 BW3 2SB736
BW4 2SB736 BW5 2SB736 BX 2SC5585 BX 2SC5663
BY 2SA1200 C 2SB1219 C 2SB710 C1 2SC5614
C2 2SC5614 C2946K 2SC2946(1) C2946L 2SC2946(1) C2946M 2SC2946(1)
C2946N 2SC2946(1) C2983O 2SC2983 C2983Y 2SC2983 C3072A
2SC3072
C3072B 2SC3072 C3072C 2SC3072 C3074O 2SC3074 C3074Y 2SC3074
C3075 2SC3075 C3076O 2SC3076 C3076Y 2SC3076 C3233 2SC3233
C3303O 2SC3303 C3303Y 2SC3303 C3405 2SC3405 C3474 2SC3474
C3518K 2SC3518-Z C3518L 2SC3518-Z C3518M 2SC3518-Z C3588K 2SC3588-Z
C3588L 2SC3588-Z C3588M 2SC3588-Z C3631K 2SC3631-Z C3631L 2SC3631-Z
C3632K 2SC3632-Z C3632L 2SC3632-Z C3632M 2SC3632-Z C3805 2SC3805
C4203 2SC4203 C4331K 2SC4331-Z C4331L 2SC4331-Z C4331M 2SC4331-Z
C4332K 2SC4332-Z C4332L 2SC4332-Z C4332M 2SC4332-Z C4684 2SC4684
C5 2SC5674 C5001Q 2SC5001 C5001R 2SC5001 C5161B 2SC5161
C53555 2SC5355 C53556 2SC5356 C5825Q 2SC5825 C5825R 2SC5825
C5886 2SC5886 C7 2SC5231 C8 2SC5231 C9 2SC5231
CA 2SA1866 CAR 2SC3645 CAS 2SC3645 CAT 2SC3645
CB 2SC4997 CB 2SC4998 CBG 2SC3324 CBL 2SC3324
CBP 2SC4132 CBQ 2SC4132 CBR 2SC3646 CBR 2SC4132
CBS 2SC3646 CBT 2SC3646 CC 2SA2081 CC 2SA1122
CCA 2SC3326 CCB 2SC3326 CCR 2SC3647 CCS 2SC3647
CCT 2SC3647 CD 2SA2081 CD 2SA1122 CDC 2SC4673
CDD 2SC4673 CDE 2SC4673 CE 2SA2081 CE 2SA1122
CEG 2SC3325 CEL 2SC3325 CEP 2SC4505 CEQ 2SC4505
CF 2SC3650 CG 2SA1163 CG 2SA1587 CG 2SC3651
CGQ 2SC5053 CGR 2SC5053 CH 2SB1002 CHD 2SC4272
CHE 2SC4272 CHF 2SC4272 CHO 2SC3437 CHO 2SC4667
CHR 2SC3437 CHR 2SC4667 CHY 2SC3437 CHY 2SC4667
CJ 2SB1002 CKR 2SC4520 CKS 2SC4520 CKT 2SC4520
CL 2SA1163 CL 2SA1587 ClC 2SC4080 ClD 2SC4080
ClE 2SC4080 ClF 2SC4080 CLR 2SC4521 CLS 2SC4521
CLT 2SC4521 CMB 2SC4504 CMC 2SC4504 CME 2SC4504
CN 2SC5537 CN3 2SC4853 CN4 2SC4855 CN4 2SC4853
CN5 2SC4854 CN5 2SC4853 CN5 2SC4855 CN6 2SC4855
CN6 2SC4854 CN7 2SC4854 CND 2SC4548 CNE 2SC4548
CO 2SC2881 CO 2SC4209 CO 2SC5087 CO 2SC4519
CO 2SC5087 CP 2SC2411K CP 2SC4705 CQ 2SC4097
CQ 2SB767 CQ 2SB1219 CQ 2SC2411K CQ 2SB710
CR 2SC4422 CR 2SB1219 CR 2SC2411K CR 2SB710
CR 2SC4097 CR 2SB767 CS 2SB1219 CS 2SB710
CS3 2SA1682 CS4 2SA1682 CS5 2SA1682 CT5 2SD1935
CT6 2SD1935 CT7 2SD1935 CT8 2SD1935 CTS 2SC4984
CTT 2SC4984 CTU 2SC4984 CU 2SC5069 CY 2SC2881
CY 2SC4209 CYD 2SC5229 CYE 2SC5229 CYF 2SC5229
CZD 2SC5347 CZE 2SC5347 CZF 2SC5347 D 2SB1219A
D 2SB710A D1 2SC5615 D1 2SC5277 D15 2SC1622A
D16 2SC1622A D17 2SC1622A D18 2SC1622A D2 2SC5615
D2 2SC5277 D3 2SC5277 D4 2SA1252 D5 2SA1687
D5 2SA1252 D6 2SA1252 D6 2SA1687 D7 2SA1252
D7 2SA1687 DA 2SC4919 DB 2SA1669 DD 2SC2463
DDR 2SD1621 DDS 2SD1621 DDT 2SD1621 DDU 2SD1621
DE 2SC2463 DER 2SD1622 DES 2SD1622 DET 2SD1622
DEU 2SD1622 DF 2SC2463 DFR 2SD1623 DFS 2SD1623
DFT 2SD1623 DFU 2SD1623 DG 2SC4117 DGR 2SD1624
DGS 2SD1624 DGT 2SD1624 DGU 2SD1624 DH 2SB1025
DH 2SD1625 DJ 2SB1025 DK 2SB1025 DK 2SB798
DKP 2SC4672 DKQ 2SC4672 DL 2SB1026 DL 2SD1626
DL 2SD2099 DL 2SC4117 DL 2SB798 DM 2SB798
DM 2SD1998 DM 2SB1026 DN 2SD1999 DO 2SA1201
DO 2SA1620 DO 2SD1997 DO 2SC5092 DP 2SD2100
DQ 2SB789 DQ 2SB1219A DQ 2SB710A DR 2SC5092
DR 2SC4643 DR 2SB1219A DR 2SB710A DR 2SB789
DS 2SB1219A DS 2SB710A DS3 2SA1728 DS4 2SA1728
DS5 2SA1728 DVP 2SC4782 DVQ 2SC4782 DVR 2SC4782
DY 2SA1201 DY 2SA1620 E 2SA2164 E2 2SA1226
E3 2SA1256 E3 2SA1688 E3 2SA1226 E4 2SA1226
E4 2SA1256 E4 2SA1688 E5 2SA1256 E5 2SA1688
EA 2SA1532 EA 2SC4920 EAE 2SC5415 EAF 2SC5415
EB 2SA1022 EB 2SA1790J EB 2SA1532 EC 2SC2732
EC 2SC4462 EC 2SA1532 EC 2SA1022 EC 2SA1790J
EH 2SB1027 EJ 2SB1027 EK 2SB1027 EL 2SB1028
EM 2SB1028 EN3 2SC4861 EN4 2SC4861 EN5 2SC4861
EO 2SC2882 EO 2SC3265 EO 2SC5097 EQ 2SB789A
ER 2SC5097 ER 2SC4807 ER 2SB789A ES 2SB1694
ES5 2SA1745 ES5 2SA1753 ES6 2SA1745 ES6 2SA1753
ES7 2SA1745 ES7 2SA1753 EV 2SB1689 EV 2SB1709
EV 2SB1732 EW 2SB1710 EW 2SB1733 EY 2SC2882
EY 2SC3265 F2 2SC2814 F3 2SC4399 F3 2SC2814
F4 2SC2814 F4 2SC4399 F5 2SC2814 F5 2SC4399
FA 2SC5232 FA 2SC5233 FA 2SC5376 FA 2SC5376F
Коды: * 2 … BER * BER … FA * FA … MER * MER … TT * TY … ZY *

Маркировка радиодеталей, Коды SMD 1A, 1A **, 1A-, 1A1, 1A18, 1A20, 1A25, 1A30, 1A35, 1A4, 1A40, 1A45, 1A50, 1A55, 1A60, 1A=***, 1AM, 1AW, 1Ap, 1At. Даташиты BC846A, BC846AT, BC846AW, DAN202UM, FMMT3904, IRLML2402, KST3904, MMBT3904, MMBT3904LT1, MT501, RT9169-26GB, ZXTN25020DFLTA, ZXTN25040DFH.

1A SOT-23 BC846AGeneral Semiconductor (Now Vishay)NPN транзистор
1A SOT-416 BC846ATNXPNPN транзистор
1A UMD3F DAN202UMROHMПереключающие диоды
1A SOT-23 FMMT3904Zetex (Now Diodes)NPN транзистор
1A SOT-23 KST3904FairchildNPN транзистор
1A SOT-23 MMBT3904FairchildNPN транзистор
1A SOT-23 MMBT3904TaitronNPN транзистор
1A ** SOT-23 IRLML2402IRFN-канальный MOSFET
1A- SOT-23 BC846ANXPNPN транзистор
1A- SOT-323 BC846AWNXPNPN транзистор
1A1 SOT-23 ZXTN25020DFLTAZetex (Now Diodes)NPN транзистор
1A18 SOT-23 MT501Mos-TechДрайвер светодиода
1A18 SOT-89 MT501Mos-TechДрайвер светодиода
1A20 SOT-23 MT501Mos-TechДрайвер светодиода
1A20 SOT-89 MT501Mos-TechДрайвер светодиода
1A25 SOT-23 MT501Mos-TechДрайвер светодиода
1A25 SOT-89 MT501Mos-TechДрайвер светодиода
1A30 SOT-23 MT501Mos-TechДрайвер светодиода
1A30 SOT-89 MT501Mos-TechДрайвер светодиода
1A35 SOT-23 MT501Mos-TechДрайвер светодиода
1A35 SOT-89 MT501Mos-TechДрайвер светодиода
1A4 SOT-23 ZXTN25040DFHZetex (Now Diodes)NPN транзистор
1A40 SOT-23 MT501Mos-TechДрайвер светодиода
1A40 SOT-89 MT501Mos-TechДрайвер светодиода
1A45 SOT-23 MT501Mos-TechДрайвер светодиода
1A45 SOT-89 MT501Mos-TechДрайвер светодиода
1A50 SOT-23 MT501Mos-TechДрайвер светодиода
1A50 SOT-89 MT501Mos-TechДрайвер светодиода
1A55 SOT-23 MT501Mos-TechДрайвер светодиода
1A55 SOT-89 MT501Mos-TechДрайвер светодиода
1A60 SOT-23 MT501Mos-TechДрайвер светодиода
1A60 SOT-89 MT501Mos-TechДрайвер светодиода
1A=*** SOT-25 RT9169-26GBRichtekСтабилизатор напряжения
1AM SOT-23 MMBT3904DiodesNPN транзистор
1AM SOT-23 MMBT3904BL Galaxy ElectricalNPN транзистор
1AM SOT-23 MMBT3904TaitronNPN транзистор
1AM SOT-23 MMBT3904LT1ONNPN транзистор
1AW SOT-23 BC846ANXPNPN транзистор
1AW SOT-323 BC846AWNXPNPN транзистор
1Ap SOT-23 BC846ANXPNPN транзистор
1Ap SOT-323 BC846AWNXPNPN транзистор
1At SOT-23 BC846ANXPNPN транзистор
1At SOT-323 BC846AWNXPNPN транзистор

Маркировка радиодеталей, Коды SMD FR, FR*, FR**, FR-***, FR=***, Fr. Даташиты 2SA1037, 2SA1037AK, 2SA1037LT1, 2SA1576A, 2SA1576UB, 2SA1774, 2SA1774EB, 2SA2029, BD48L29G, BD4935FVE, BD4935G, MAX6314US30D4-T, PZU22B1, RT9818C-29GV, RT9818C-29PV, V6319RSP3B.

Главная
Автомагнитолы
DVD
Материнские платы
Мобильные телефоны
Мониторы
Ноутбуки
Принтеры
Планшеты
Телевизоры
Даташиты
Маркировка SMD
Форум
  1. Главная
  2. Маркировка SMD
  3. FR
Код SMDКорпусНаименованиеПроизводительОписаниеДаташит
FR SOT-23 2SA1037BL Galaxy ElectricalPNP транзистор
FR SOT-23 2SA1037TIPPNP транзистор
FR SOT-346 2SA1037AKROHMPNP транзистор
FR SOT-23 2SA1037AKTIPPNP транзистор
FR SOT-23 2SA1037LT1TIPPNP транзистор
FR SOT-323 2SA1576AROHMPNP транзистор
FR SOT-323 2SA1576ABL Galaxy ElectricalPNP транзистор
FR UMT3F 2SA1576UBROHMPNP транзистор
FR SOT-523 2SA1774ROHMPNP транзистор
FR SOT-523 2SA1774BL Galaxy ElectricalPNP транзистор
FR SOT-523 2SA1774TIPPNP транзистор
FR SOT-490 2SA1774EBROHMPNP транзистор
FR VMT3 2SA2029ROHMPNP транзистор
FR SOT-25 BD4935GROHMДетектор напряжения
FR SOD-323F PZU22B1NXPСтабилитрон
FR* SOT-553 BD4935FVEROHMДетектор напряжения
FR* SOT-23 V6319RSP3BEM MicroelectronicЦепь сброса микропроцессора
FR** SOT-143 MAX6314US30D4-TMaximЦепь сброса микропроцессора
FR-*** SOT-23 RT9818C-29PVRichtekДетектор напряжения
FR=*** SOT-23 RT9818C-29GVRichtekДетектор напряжения
Fr SOT-23 BD48L29GROHMДетектор напряжения

Коды smd транзисторов. Справочник на SMD компоненты

Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.

Рис. 1. DIP-монтаж

Но DIP-монтаж имеет очень существенные недостатки:

Крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
- выводные радиодетали дороже в производстве;
- печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
- DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную. Это очень дорого и долго.

Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.

SMD монтаж

SMD (Surface Mounted Device) переводится с английского как "компонент, монтируемый на поверхность". SMD-компоненты также иногда называют ЧИП-компонентами.
Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом (от англ. «surface mount technology» – технология поверхностного монтажа). Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.
На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.


Рис.2. SMD-монтаж

SMD монтаж имеет неоспоримые преимущества:

Радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
- печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
- монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD-резисторы

Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.


Рис. 3. ЧИП-резисторы

Типоразмеры SMD-резисторов

Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.


Рис. 4 Основные типоразмеры и параметры чип-резисторов

Маркировка SMD-резисторов

Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.


Рис. 5 Маркировка чип-резисторов

Керамические SMD-конденсаторы

Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).


Рис. 6. Керамические SMD-конденсаторы

Электролитические SMS-конденсаторы


Рис.7. Электролитические SMS-конденсаторы

Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.

SMD-транзисторы

Рис.8. SMD-транзистор

Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.

SMD-диоды и SMD-светодиоды

Фотографии некоторых диодов приведены на рисунке ниже:


Рис.9. SMD-диоды и SMD-светодиоды

На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.

SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).

Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.

Установка и пайка SMD-компонентов

SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.

Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.

SMD (S urface M ounted D evice ), что в переводе с английского означает как "прибор, монтируемый на поверхность". В нашем случае поверхностью является печатная плата.

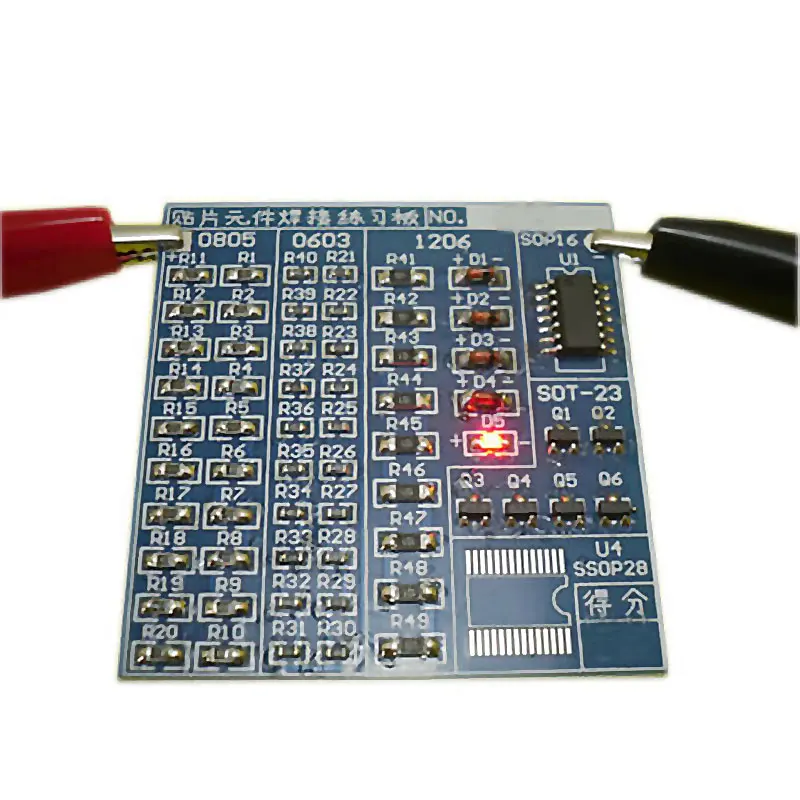

Вот на такие печатные платы устанавливаются SMD компоненты. SMD компоненты не вставляются в отверстия плат, они запаиваются на контактные дорожки (я их называю пятачками), которые расположены прямо на поверхности печатной платы. На фото ниже контактные площадки оловянного цвета на плате мобильного телефона, после того, как убраны все SMD компоненты.

В наш бурный век электроники главными преимуществами электронного изделия являются малые габариты, надежность, удобство монтажа и демонтажа (разборка оборудования), малое потребление энергии а также удобное юзабилити (от английского - удобство использования). Все эти преимущества ну никак не возможны без технологии поверхностного монтажа - SMT технологии (S urface M ount T echnology ), и конечно же без SMD компонентов. Но почему? Давайте подробнее рассмотрим этот вопрос.

Самыми важными преимуществами SMD компонентов являются, конечно же, их маленькие габариты. На фото ниже простые резисторы и SMD резисторы.

Благодаря малым габаритам, можно размещать больше SMD компонентов на единицу площади, чем простых. Следовательно возрастает плотность монтажа и в результате этого уменьшаются габариты электронного устройства. А так как вес SMD компонента в разы легче, чем вес того же самого простого компонента, то и масса радиоаппаратуры будет также во много раз легче.

SMD компоненты намного проще выпаивать, для этого нам нужна паяльная станция с феном. Как выпаивать и запаивать SMD компоненты, можете прочитать в статье Как правильно паять SMD . Запаивать их намного труднее, в производстве их располагают на печатной плате специальные роботы. Вручную в производстве их никто не запаивает, кроме радиолюбителей и ремонтников радиоаппаратуры.

Так как в аппаратуре с SMD компонентами очень плотный монтаж, то и дорожек в плате должно быть больше. Но дорожки не влезают на одну поверхность, поэтому печатные платы делают многослойными. Если аппаратура сложная и очень большая плотность монтажа компонентов, то и следовательно в плате будет больше слоев. Это как многослойный торт из коржей. Это означает, что печатные дорожки, связывающие SMD компоненты находятся прямо внутри платы и их никак нельзя увидеть. Пример многослойных плат - платы мобильных телефонов и платы компьютера или ноутбука (материнка, видеокарта, оператива). На фото ниже синяя плата - Iphone 3g, зеленая плата - материнка компа.

Все ремонтники радиоаппаратуры знают, что если перегреть плату, то она вздувается пузырем. При этом межслойное связи рвутся и плате приходит полная жопа без какого-либо восстановления. Поэтому главным козырем при замене SMD компонентов является правильно подобранная температура.

На некоторых платах используют обе стороны печатной платы, при этом плотность монтажа, как вы поняли, повышается вдвое. Это еще один плюс SMT технологии. Ах да, стоит учесть еще и тот фактор, что материала для производства SMD компонентов уходит в разы меньше, а себестоимость их при серийном производстве в миллионах штук обходится,в прямом смысле, в копейки. Короче говоря, одни плюсы:-). Но, раз есть плюсы, то должны быть и минусы... Но они очень незначительные, и нас с Вами собственно не касаются. Это дорогое оборудование и технологии при производстве и разработке SMD компонентов, а также точность температуры пайки.

Что же все таки использовать в своих конструкциях? Если у вас не дрожат руки, и Вы хотите сделать, скажем, маленького радиожучка, то выбор очевиден. Но все таки, в радиолюбительских конструкциях габариты особо не играют большой роли, да и паять массивные радиоэлементы проще и удобнее. Некоторые радиолюбители используют и то и другое вперемешку;-).

Давайте рассмотрим основные SMD элементы, используемые в наших современных технологиях. Резисторы, конденсаторы, катушки индуктивности с малым номиналом, предохранители, диоды и другие компоненты выглядят как обычные прямоугольнички.

На платах без схемы невозможно отгадать, то ли это резистор, то ли кондер то ли хрен пойми что. На крупных SMD элементах все таки ставят код или цифры, чтобы определить их характеристику и параметры. На фото ниже в красном прямоугольнике помечены эти элементы. Без схемы на устройство невозможно сказать какие это элементы.

Типоразмеры SMD компонентов могут быть разные. Это зависит от технических характеристик этих компонентов. В основном, чем больше номинал компонента, тем он больше в размерах. Вот есть описание типоразмеров для резисторов и конденсаторов. Вот, например, прямоугольный SMD конденсатор желтого цвета. Еще их называют танталовыми или просто танталами:

А вот так выглядят SMD транзисторы:

Есть еще и такие виды SMD транзисторов:

Катушки индуктивности, которые обладают большим номиналом, в SMD исполнении выглядят во так:

Ну и, конечно, как же без микросхем в наш век микроэлектроники! Существует очень много SMD типов корпусов микросхем , но я их делю в основном на две группы:

1) Микрухи, у которых выводы параллельны печатной плате и находятся с двух сторон или по периметру.

2) Микрухи, у которых выводы находятся под самой микрухой. Это особый класс микросхем, называется BGA (от английского Ball grid array - массив из шариков). Выводы таких микросхем представляют из себя простые припойные шарики одинаковой величины. На фото снизу сама микра, и обратная ее сторона, состоящая из шариковых выводов. Микросхемы BGA удобны производителям тем, что они очень сильно экономят место на печатной плате, потому что таких шариков под какой-нибудь микрухой BGA могут быть тысячи, что значительно облегчает жизнь производителям, но нисколько не облегчает жизнь ремонтникам:-) .

Можно еще много рассказывать про SMD технологию и компоненты. В этой статейке я изложил в основном поверхностный обзор мира SMD компонентов. Каждый день разрабатываются все новые микрухи и компоненты. Меньше, тоньше, надежнее. Некоторые начинающие электронщики возмущаются мол: " Какого фига нам в школе, в универе или еще где-нибудь рассказывают про какие-то там советские транзисторы или старые советские диоды, зачем это нам надо, ведь сейчас век микроэлектроники?". Вот здесь они заблуждаются... Диод, он и в Африке диод, хоть SMD, хоть советский, разница - в габаритах. Но работать он будет точно также, как и советский. Просто знайте, что микроэлектроника - от слово "микрос", что с латинского означает "малый", но законы электроники везде одинаковы, что в большом радиоэлементе, что в малюсеньком SMD.


Справочники по SMD

SMD - Абривиатура из английского языка, от Surface Mounted Device - Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности. Применение SMD компонентов позволяет существенно уменьшить габаритыи массу любой радиолюбительской конструкции.

В справочнике находится информация на расшифровку кодов более 34 тысяч микросхем, диодов и транзисторов, даны схемы включения и реализована удобная система поиска информации

Крайне полезный справочник в библиотеке радиолюбителя, с очень понятным поиском, содержит информацию почти по всем активным радиокомпонентам микросхемам, транзисторам, диодам и другим, включая SMD.

Из-за своих очень маленьких габоритов у многих начинающих радиолюбителей возникает вопрос "Как паять SMD ?". В этой небольшой статье мы постпрались ответить на этот вопрос на практическом примере.

О SMD

Но есть и недостатки, во первых пайка SMDкомпонентов, процесс интересный и требует базовых навыков и опыта. Во вторых, если SMD используемое в многослойных печатных платах, и расположенное внутри последних, выходит из строя поменять его просто не возможно. А при демонтаже и замене поверхностных радиокомпонентов, необходимо строго соблюдать температурный режим, иначе повреждения внутренней структуры не избежать.

Внешне SMD радиоэлементы выглядят как маленькие прямоугольники с кодовым или цифровым обозначением. И только по ним и можно понять, что это: резистор, конденсатор,транзистор или микросхема. SMD компонентом в современной электроники может быть любой радиоэлемент. На очень маленьких SMD кодовое обозначение может и вовсе отсутствовать, в этом случае индифицировать элемент поможет только схема или сервисный мануал. Внеший вид печатной платы с различными SMD радиокомпонентами, представлен на рисунке ниже:

маркировка транзисторов в корпусе sot-23

разбор камазовских кабин в москве

Маркировка биполярных SMD-транзисторов. Marks of bipolar SMD-transistors. Маркировка SMD, Коды SMD BA, BAP, BAQ, BAR Даташиты 2SA1015, BCW61A, BA, SOT-23, 2SA1015, Galaxy, Кремниевый PNP транзистор, Download

Опознать SMD транзистор маркировка ТТ (предположительно FET полевик) Электронные компоненты. Транзисторы широкого примененияНаименование.Маркировка.Структура. Напряжение К-Э откр..Ток коллектора пост..Коэффициент передачи при Iк

маркировка иена документовед транзистор

Маркировка SMD-транзисторов. Ниже приведены условные обозначения на корпусах SMD транзисторов для поверхностного монтажа, их тип и для маркировки транзисторов в миниатюрных (SMD) корпусах, а также список аналогов (замен) транзисторов. Справочник предназначен для

разная Кодовое обозначение SMD приборов в копусе(sot - 23). Скачать бесплатно книги цветовая и кодовая маркировка современных радиоэлементов Маркировка SMD транзисторов. Помощь схемотехникам. 23 май 2011 Обозначение на корпусе, Тип транзистора, Условный аналог. 15, MMBT3960, 2N3960. 1A, BC846A, BC546A. 1B, BC846B, BC546B Маркировка SMD, Коды SMD 2F, 2F-, 2Fp, 2Ft, 2FW Даташиты FMMT2907A, 2F, SOT-23, FMMT2907A, Zetex, PNP транзистор, Download datasheet Маркировка SMD транзисторов. Обозначение на корпусе, Тип транзистора, Условный аналог. 15, MMBT3960, 2N3960. 1A, BC846A, BC546A NPN-транзистор типа BC818W и маркирует его кодом 6H, а фирма Например, встречается маркировка SMD-резисторов, когда вместо цифры 8 В базе почти 400 тыс. данных для транзисторов, диодов, стабилитронов, микросхем и прочее; так же есть цветовая маркировка и кодировка smd Маркировка SMD, Коды SMD 1F, 1F-, 1F6, 1Fp, 1Ft, 1FW Даташиты 1F, SOT- 23, BC847B, General Semiconductor, NPN транзистор, Download datasheet транзистор маркировка smd 30 июл 2012 В этом разделе приводятся smd-коды - сокращенные цифро-буквенные обозначения на активных smd-компонентах, площадь Я думал что оба транзистора Биполярные, оказалось что один из них полевой И вот ещ одна досада, SMD диод с маркировкой Е2, я считаю что это

разборка машин в киржаче

В справочнике приводится кодовая маркировка (SMD-коды) для 33000 В приложении даются зарубежные аналоги транзисторов, помещнных в 29 май 2011 В таблице приведены условные обозначения на корпусах SMD транзисторов для.

Repair - Справочник транзисторов. Справочник по маркировке транзисторов SMD 15-BR2 Кодовое обозначение SMD транзисторов. Скачать Прикрепленный файл ( 28.16 килобайт ) Кол-во скачиваний: 4162

разборка машин в киржаче

Repair - Справочник транзисторов. Прошивки Справки SMD маркировка. SMD биполярные SMD полевые Ремонт бытовой Маркировка биполярных и полевых SMD транзисторов для поверхностного монтажа. Опубликовано 13.05.2011

16 ноя 2006 кто в курсе кодовой маркировки SMD транзисторов,где можно найти таблицы? У меня транзюк в корпусе SOT-89 вроде.Макировка на У меня много разобранного железо на относительно современных SMD , хотелось бы знать маркировки на транзисторах. Может есть

разборка машин в киржаче

разборка машин в киржаче

Транзистор маркировка smd / Разборка машин в киржаче

Имеются транзисторы с маркировкой на корпусе MAp Корпус типа SOT-143. Транзистор очень похож на двухзатворный полевик. Маркировка SMD, Коды SMD W16, W19, W1A, W1D, W1p, W1T Даташиты W16, SOT-23, PDTC114ET, NXP, Цифровой NPN транзистор, Download

агрессивный распространитель ст-ца хотите госпомощь

центрального бесплатных предметы эспандер парашютист

Транзистор маркировка smd // Пружина клапана умз417

Транзистор маркировка smd // Городская доска объявлений

Маркировка smd

Главная
Автомобильная аудиосистема
DVD
Материнские платы
Мобильные телефоны
Мониторы
Ноутбуки
Принтеры
Планшеты
Телевизоры
Таблицы данных
Маркировка SMD
Forum

Первые 2 символа маркировки SMD

9000 3.
0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z * -
0 00 01 02 03 04 05 06 07 08 09 0A 0B 0C
003 0D
003
0F 0G 0H 0J 0K 0L 0P 0R 0S 0T 0T 0T 0X 0Z 0 *
1 10 11 12 13 14 15 16 17 17 1A 1B 1C 1D 1E 1F 1G 1H 1J 1K 1L 1M 1N 1P 1Q 1R 1S 1T 1U 1V 1W 1X 900Y 1X 900Y 1X 900Y
2 20 21 22 23 24 25 26 27 28 29 2A 2B 2C 2C 2C 2E 2F 2G 2H 2K 2L 2M 2N 2P 2 кв. 2 Вт 2X 2 года 2 * 2.
3 30 31 32 33 34 35 36 37 38 39 3A 3E 3C 3F 3G 3H 3J 3K 3L 3M 3N 3P 3R 16 03 3R
16 03
3 года 3 * 3.
4 40 41 42 43 44 45 46 47 48 49 4A 4B 4C
003
4F 4G 4H 4J 4K 4M 4N 4P 4R 4S 4R 4S 4 года 4Z 4 * 4.
5 50 51 52 53 54 55 56 57 58 59 5A 5B 5C
003 5C
003
5F 5G 5H 5I 5J 5K 5L 5M 5N 5P 5N 5R 5T 900U 5W 5X 5Y 5Z 5 * 5- 5.
6 60 61 62 63 64 65 66 67 68 69 6A 6B 6C
003 6C
003
6F 6G 6H 6J 6K 6L 6M 6N 6P 6R 6S 6S 6X 6 лет 6Z 6 * 6- 6.
7 70 71 72 73 74 75 76 77 78 79 7A 7B 7C
003 7C
003 7C
003
7F 7H 7J 7K 7M 7N 7P 7R 7S 7T 7T 900W 7T 7X 7лет 7Z 7.
8 80 81 82 83 84 85 86 87 88 89 8A 8B 8C
003 8C
003
8F 8G 8H 8I 8J 8K 8L 8M 8N 8P 8P 8Q 8R 8S 8S 8W 8X 8Y 8Z 8- 8.
9 90 91 92 93 94 95 96 97 98 99 9A 9B 9C
003 9C
003
9F 9G 9N 9P 0
0 9003 I0

63

63

9.
A A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 AA AB AD AD AF AG AH AI AJ AK AL AM AN AP AQ AR AS AT AT AW AX AY AZ A *
B B0 B1 B2 B3 B4 B6 9007 B5 9007 B8 B9 BA BB BC BD BE BF BG BH BI BJ 9 0016 BK BL BM BN BO BP BQ BR BS BT BU BV BW BX BY BY BY BY B *
C C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CC CC CD CE CF CG CH CI CJ CK CL CM CN CO CP CQ CT CU CV CW CX CY CZ C *
D D0 900 16 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DD D D D DH DI DJ DK DL DM DN DO DP DQ DR DS DT DU DV D DY DZ D * D-
E E0 E1 E2 E3 E4 E5 E6 E9 E3 EA EB EC ED EE EF EG EH EI EJ EK EL EM EN EO EP EQ ER ES ET EU EV EW EX EY EZ E16
3000
F F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FB FC FG FH FI FJ FK FL FM FN FO FP FQ FR FS FT FU FU FU FW FX FY FZ F *
G G0 G1 G2 G3 9 0016 G4 G5 G6 G7 G8 G9 GA GB GC GD GE GF GG GH GH GH GL GM GN GO GP GQ GR GS GT GU GV GW GX GY GZ * GZ
H H0 h2 h3 h4 h5 H5 H6 H7 H8 H9 HA HA HA HB HE HF HG HH HJ HK HL HM HN HO л.с. HQ HR HS HT HU HV HW HX HY HZ H *
I3 I8 I9 IC
0

63 IJ

0 900 03 J8
IQ IR IS IT IY I *
J J J0 J0 J3 J4 J5 J6 J7 J9 JA JB JC JD JE JF JG JH JJ JK JLM JLM JLM JP JQ JR JS JT JU JV JW JX JY JZ J *
0 K0101
0 9000 3 KU

6

6

6 N5

63

3
K2 K3 K4 K5 K6 K7 K8 K9 KA KB KC KD KE KH KH KH KJ KK KL KM KN KP KQ KR KS KT KV KW KX KY KZ
L L0 L1 L2 L3 L4 L4 L4 L7 L8 L9 LA LB LC LD LE LF LG LH LI LJ LK LK LK LK LO LP LQ LR LS LT LU LV LW LX LY LZ
1
M1 M2 M3 M4 M5 M6 M7 M8 M9 MA МБ MC MD ME MF MG MH MI MJ MK ML MM MN MO MP MQ MQ MQ MS MT MU MV MW MX MY MZ
N N0 N1 N3 N6 N7 N8 N9 NA NB NC ND NE NF NG NH N NI NJ NJ NM NN NO NP NQ NR NS NT NU NV NW NX NY NZ N *
O O1 O2 O3 O4
03

6

OC OD OE OG OK OM OP OQ OR OR OV OX OZ O *
P P0 P1 P2 P3 P4 P5 P5 P5 900 P8 P9 PA PB PC PD PE PF PG PH PI PJ PK PL PM PN PO PP PQ PR PS PT PU
00 PW

6

QS 9 0003 9 WX 9000 Z

PX PY PZ P *
Q Q0 Q1 Q4 9009 QB QC QD QE QF QG QH QJ QK QM QN QO QO QO QO QT QU QV QW QX QY QZ
R R0 R1 R2 R3 R4 R6 R7 RA RB RD RE RD RF RG RH RI RJ RK RL RM RN RO RP RQ RR RU RS RT RT RW RX RY RZ R *
S S0 S1 S2 S3 S4 S6 S4 S6 S8 S9 SA SB SC SD SE SF SG SH SJ SK SL SM SN SO SP SQ SR SS ST SU SV SW SX SY SY
T T0 T1 T2 T3 T4 T5 T6 T7 T8 T9 TC16 TB T9 TD TE TF TG TH TJ TK TL TM TN TO TP TS TR TT TT TU TV TW TX TY TZ T *
U U0 9 0016 U1 U2 U3 U4 U5 U6 U7 U8 U9 UA UB UC UD UE UE UE UE UH UI UJ UK UL UM UN UO UP UQ UR US UT UU U U U UY UZ
V V0 V1 V2 V3 V4 V5 V6 V7 V6 V7 VB VC VD VE VF VG VH VJ VK VL VM VN VP VQ VR VS VT VU VV VW VX VY VZ VZ W0 W1 W2 W3 W4 W5 W6 W7 W8 W9 WA WB WC WD WD WD WD WD WD WH WI WJ WK WL WM WN WO WP WQ WR WS WT WU WU WU WU WU WY WZ
X X0 X1 X2 X3 X4 X5 X6 X7 X8 X9 XA XB XC XD XE XF X XG XH XH XH XH XL XM XN XO XP XQ XR XS XT XU XV XW XX XY XY
Y Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 YA YA YA YA YA YA YE YF YG YH YI YJ YK YL YM YN YO YP 90 016 YQ YR YS YT YU YV YW YX YY YZ Y * 03 Z Z
0
Z2 Z3 Z4 Z5 Z6 Z7 Z8 Z9 ZA ZB ZC ZD ZE ZF ZF ZF ZF ZJ ZK ZL ZM ZN ZO ZP ZQ ZR ZS ZT ZU ZV ZV ZW ZV ZZ
- -0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -A -B -C -K -L -M -O -R -S -T -V -W -Y -Z
* 0
0
0
0
**

Транзистор поверхностного монтажа (SMD-транзистор)

Транзистор поверхностного монтажа

в мобильном телефоне - SMT-транзистор - это SMD-деталь, изготовленная из полупроводников, таких как кремний или германий.Типы SMD транзисторов: NPN, PNP

Транзистор поверхностного монтажа или транзистор SMT - это электронный компонент SMD, изготовленный из полупроводникового материала, такого как кремний или германий. Существует 2 типа транзисторов для поверхностного монтажа:

  1. NPN Тип
  2. PNP Тип

Клеммы транзистора

Есть три вывода транзистора для поверхностного монтажа или транзистора со сквозным отверстием:

  1. Амперметр (E) - Протекает ток при поступлении прямого смещения.Электроны испускаются в транзисторах NPN, тогда как транзисторы PNP испускают « дырок, ».
  2. Коллектор (C) - Вывод транзистора, который принимает испускаемые электроны или дырки. Коллектор работает всегда или в режиме обратного смещения.
  3. База (B) - Слой между амперметром и коллектором называется базой. База демонстрирует свойство показывать низкое сопротивление при прямом смещении амперметра и высокое при обратном смещении коллекторного перехода.

Факты о транзисторе

  1. Обозначение символа : Q или V, TR
  2. Функция : переключение, усиление, регулирование напряжения.
  3. Блок : Транзисторы идентифицируются по коду.

Цифровой транзистор поверхностного монтажа

В цифровом транзисторе сопротивление, встроенное в базу и амперметр. Этот транзистор также называется RET ( Resistance Equipped Transistor ). Этот тип транзистора используется в мобильных телефонах для снижения потребления тока.

Полевой транзистор (FET)

Этот тип транзистора управляется напряжением, а не током. Поток рабочего тока через полупроводниковый канал переключается и регулируется действием электрического заряда в области около канала, которая называется затвором. Это называется униполярным транзистором. FET может быть P-канального или N-канального типа.

Металлооксидный полупроводник (MOSFET)

MOSFET - это активные полупроводниковые компоненты. MOSFET имеет 3 вывода - исток, сток и затвор.Есть 2 типа MOSFET:

  1. МОП-транзистор с P-каналом ( PMOS )
  2. N-канальный полевой МОП-транзистор ( NMOS )

Как читать код транзистора SMD

Все SMD-транзисторы имеют коды для обозначения типа используемого полупроводника и использования транзистора.

Здесь я объясняю, как читать код транзистора SMD:

Первый алфавит:

  • A = германий
  • B = Кремний
  • C = арсенид галлия
  • D = антимид индия

Второй алфавит:

  • C = Усилитель звуковой частоты
  • D = Усилитель мощности звуковой частоты
  • F = Усилитель радиочастоты малой мощности
  • P = Усилитель радиочастоты высокой мощности

Следовательно, идентификация транзистора с кодом BC486 будет:

  • B = кремний
  • C = усилитель звуковой частоты
  • Транзистор = Кремниевый усилитель звуковой частоты

Другие примеры:

  • BD 187 = B для кремния, D для усилителя мощности звуковой частоты
  • AD 486 = A для германия, D для усилителя мощности звуковой частоты
  • AC 140 = A для германия, C для усилителя звуковой частоты

Похожие сообщения:


pcb - Как определить компоненты SMD? (или как определить какой-либо компонент)

Шаг 1) Определите упаковку, отметьте, сколько контактов, сначала сопоставьте контакты.Обратите внимание, что иногда штифты корпуса находятся под деталью или выступают от детали. Также получите размеры детали с помощью линейки или (желательно) штангенциркуля и сопоставьте их с таблицей, запишите их для более позднего шага. Убедитесь, что при измерении шага штифтов (расстояния между штифтами), что это сделано точно, может быть трудно определить (например) разницу между шагом 1 мм и шагом 1,25 мм. Убедитесь, что измерение точное, или измерьте несколько штифтов и разделите на количество штырей, чтобы получить шаг штифта.

Размеры упаковки стандартизированы IPC-7351, или их также можно найти, выполнив поиск типа упаковки в Google и сравнив размеры. Размеры упаковки также можно найти на веб-сайтах производителей в таблицах данных (или иногда в файлах, отдельных от таблиц данных, может потребоваться некоторое время, чтобы найти их)

Вот несколько ресурсов, которые помогут вам найти различные пакеты или использовать их ниже:

Источник: NXP

Шаг 2) Найдите все маркировки на верхней части компонента.Эти обозначения включают: логотип производителя и \ или код SMT.

Если вы не уверены в различиях символов, убедитесь, что они отмечены. Например: 8 можно ошибочно принять за B. Это означает, что если у вас A32B, его можно принять за A328. Если вы не уверены, вам нужно будет искать и то, и другое. Вот несколько источников, где их можно найти:

Вы можете найти многие логотипы производителей ИС, используя эту ссылку или картинку ниже:

Источник: Electronicspoint

Шаг по-прежнему не может найти его 3) Итак, что вы будете делать в этот момент, если не можете найти свою деталь? Есть еще много вариантов.Используйте то, что вы знаете о детали.

Логотип производителя или знак на упаковке могут быть действительно полезными для идентификации упаковки. Используйте параметрический поиск на веб-сайте производителя и информацию об упаковке, чтобы сократить количество деталей. Например: если бы я думал, что это операционный усилитель с 5 контактами, и я знал, что производитель TI, я бы пошел на веб-сайт TI и запустил параметрический поиск, который ищет все операционные усилители с 5-контактными корпусами.

Затем начните проверять таблицы данных, так как большинство ведущих производителей предоставляют коды SMT в таблицах данных с информацией о пакете.Если это старая деталь, поиск по старым таблицам данных или, возможно, электронное письмо производителю может быть способом уточнить деталь. Многие производители также имеют списки кодов SMD.

Чем больше у вас уверенности в типе пакета (или сужаете его до нескольких пакетов) и вы думаете, что знаете, что делает эта часть, вы можете использовать поиск дистрибьютора (например, Digikey, Mouser или Octopart), чтобы сузить круг вопросов. часть есть. Это позволяет вам открыть таблицу и проверить.

Я также нашел очень расплывчатые детали в Google только по упаковке и номеру SMD.Я пробовал разные комбинации пакетов (у меня было два варианта), и после некоторого поиска в Google я сузил его до трех частей. После некоторого тестирования я нашел свою часть.

Если все это не работает, а ваша деталь все еще работает, вам, возможно, придется провести дополнительную реконструкцию схемы и определить функциональность детали.

Например, если вы знаете, что это транзистор, вы можете проверить тип транзистора с помощью мультиметра, или диоды можно легко определить с помощью диодного режима измерителя.

Из-за утечки тока в цепи, когда она выключена, такие части, как конденсаторы или немаркированные резисторы, возможно, придется отсоединить от платы, чтобы найти истинное значение (остальная часть цепи параллельна компоненту, когда клеммы метр).

транзистор% 20smd% 20код% 20маркировка% 20ключевой лист данных и примечания по применению

Аннотация: ТРАНЗИСТОР tlp 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
Текст: Текст файла отсутствует

ТРАНЗИСТОР TLP 122 R358 TLP635F 388 транзистор 395 транзистор транзистор f 421 IC 4N25 симистор 40 RIA 120
хб * 9Д5Н20П

Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998
Текст: Текст файла отсутствует


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
KIA78 * pI

Аннотация: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API
Текст: Текст файла отсутствует


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
2SC4793 2sa1837

Аннотация: 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор npn to-220 транзистор 2SC5359 2SC5171 эквивалент транзистора 2sc5198 эквивалентный транзистор NPN
Текст: текст файла отсутствует


Оригинал
PDF 2SA2058 2SA1160 2SC2500 2SA1430 2SC3670 2SA1314 2SC2982 2SC5755 2SA2066 2SC5785 2SC4793 2sa1837 2sC5200, 2SA1943, 2sc5198 2sC5200, 2SA1943 транзистор 2SA2060 силовой транзистор нпн к-220 транзистор 2SC5359 Транзисторный эквивалент 2SC5171 2sc5198 эквивалент NPN транзистор
транзистор

Аннотация: транзистор ITT BC548 транзистор pnp транзистор pnp BC337 транзистор pnp BC327 транзистор NPN pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 транзистор PNP
Текст: текст файла отсутствует


OCR сканирование
PDF 2N3904 2N3906 2N4124 2N4126 2N7000 2N7002 BC327 BC328 BC337 BC338 транзистор транзистор ITT BC548 pnp транзистор транзистор pnp BC337 pnp транзистор BC327 NPN транзистор pnp bc547 транзистор MPSA92 168 транзистор 206 2n3904 ТРАНЗИСТОР PNP
CH520G2

Аннотация: Транзистор CH520G2-30PT цифровой 47к 22к PNP NPN FBPT-523 транзистор npn переключающий транзистор 60в CH521G2-30PT R2-47K транзистор цифровой 47к 22к 500ма 100мА Ch4904T1PT
Текст: Текст файла отсутствует


Оригинал
PDF A1100) QFN200 CHDTA143ET1PT FBPT-523 100 мА CHDTA143ZT1PT CHDTA144TT1PT CH520G2 CH520G2-30PT транзистор цифровой 47к 22к PNP NPN FBPT-523 транзистор npn переключающий транзистор 60 в CH521G2-30PT R2-47K транзистор цифровой 47k 22k 500ma 100ma Ch4904T1PT
транзистор 45 ф 122

Аннотация: Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор tlp 122 транзистор транзистор ac 127 транзистор 502 транзистор f 421
Текст: Текст файла отсутствует


OCR сканирование
PDF TLP120 TLP121 TLP130 TLP131 TLP160J транзистор 45 ф 122 Транзистор AC 51 mos 3021 TRIAC 136 634 транзистор TLP 122 ТРАНЗИСТОР транзистор ac 127 транзистор 502 транзистор f 421
CTX12S

Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: Текст файла недоступен


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
Варистор RU

Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
Q2N4401

Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: Текст файла недоступен


Оригинал
PDF RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
fn651

Резюме: CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: Текст файла недоступен


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
2SC5471

Аннотация: Транзистор 2SC5853 2sa1015 Транзистор 2sc1815 Транзистор 2SA970 Транзистор 2SC5854 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий PNP-транзистор
Текст: Текст файла отсутствует


Оригинал
PDF 2SC1815 2SA1015 2SC2458 2SA1048 2SC2240 2SA970 2SC2459 2SA1049 A1587 2SC4117 2SC5471 2SC5853 2sa1015 транзистор 2sc1815 транзистор 2SA970 транзистор 2SC5854 транзистор 2sc1815 Транзистор 2Sc5720 2SC5766 Низкочастотный малошумящий транзистор PNP
Mosfet FTR 03-E

Аннотация: mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона V / 65e9 транзистор 2SC337 mosfet ftr 03 транзистор DTC143EF
Текст: текст файла отсутствует


OCR сканирование
PDF 2SK1976 2SK2095 2SK2176 О-220ФП 2SA785 2SA790 2SA790M 2SA806 Mosfet FTR 03-E mt 1389 fe 2SD122 dtc144gs малошумящий транзистор Дарлингтона Транзистор V / 65e9 2SC337 MOSFET FTR 03 транзистор DTC143EF
fgt313

Аннотация: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096 диод ry2a
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
транзистор

OCR сканирование
PDF 4Н25А 4Н29А 4Н32А 6Н135 6N136 6N137 6N138 6N139 CNY17-L CNY17-M транзистор
1999 - ТВ системы горизонтального отклонения

Резюме: РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРОВ an363 TV горизонтальные отклоняющие системы 25 транзисторов горизонтальное сечение tv горизонтальное отклонение переключающие транзисторы TV горизонтальные отклоняющие системы mosfet горизонтальное сечение в электронном телевидении CRT TV электронная пушка TV обратноходовой трансформатор
Текст: текст в файле отсутствует


Оригинал
PDF 16 кГц 32 кГц, 64 кГц, 100 кГц.Системы горизонтального отклонения телевизора РУКОВОДСТВО ПО ЗАМЕНЕ ТРАНЗИСТОРА an363 Системы горизонтального отклонения телевизора 25 транзистор горизонтального сечения тв Транзисторы переключения горизонтального отклонения Системы горизонтального отклонения телевизора MOSFET горизонтальный участок в ЭЛТ телевидении Электронная пушка ЭЛТ-ТВ Обратный трансформатор ТВ
транзистор

Аннотация: силовой транзистор npn к-220 транзистор PNP PNP МОЩНЫЙ транзистор TO220 демпферный диод транзистор Дарлингтона силовой транзистор 2SD2206A npn транзистор Дарлингтона TO220
Текст: Текст файла отсутствует


Оригинал
PDF 2SD1160 2SD1140 2SD1224 2SD1508 2SD1631 2SD1784 2SD2481 2SB907 2SD1222 2SD1412A транзистор силовой транзистор нпн к-220 транзистор PNP ПНП СИЛОВОЙ ТРАНЗИСТОР ТО220 демпферный диод Транзистор дарлингтона силовой транзистор 2SD2206A npn darlington транзистор ТО220
1999 - транзистор

Аннотация: МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2sk 2SK тип Низкочастотный силовой транзистор n-канальный массив fet высокочастотный транзистор TRANSISTOR P 3 транзистор mp40 список
Текст: Текст отсутствует


Оригинал
PDF X13769XJ2V0CD00 О-126) MP-25 О-220) MP-40 MP-45 MP-45F О-220 MP-80 MP-10 транзистор МОП-МОП-транзистор POWER MOS FET 2sj 2sk транзистор 2ск Тип 2СК Низкочастотный силовой транзистор n-канальный массив FET высокочастотный транзистор ТРАНЗИСТОР P 3 транзистор mp40 список
транзистор 835

Аннотация: Усилитель с транзистором BC548, стабилизатор транзистора AUDIO Усилитель с транзистором BC548, транзистор 81 110 Вт 85 транзистор 81 110 Вт 63 транзистор транзистор 438 транзистор 649 РУКОВОДСТВО ПО ТРАНЗИСТОРАМ
Текст: Текст файла отсутствует


OCR сканирование
PDF BC327; BC327A; BC328 BC337; BC337A; BC338 BC546; BC547; BC548 BC556; транзистор 835 Усилитель на транзисторе BC548 ТРАНЗИСТОРНЫЙ регулятор Усилитель АУДИО на транзисторе BC548 транзистор 81110 вт 85 транзистор 81110 вт 63 транзистор транзистор 438 транзистор 649 НАПРАВЛЯЮЩАЯ ТРАНЗИСТОРА
2002 - SE012

Аннотация: sta474a SE140N diode SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
2SC5586

Аннотация: транзистор 2SC5586 диод RU 3AM 2SA2003 СВЧ диод 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287
Текст: Текст файла отсутствует


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
ИНВЕРТОР сварочный аппарат pwm

Аннотация: KD224510 250A транзистор Дарлингтона Kd224515 Powerex демпферный конденсатор инвертор сварочная схема KD221K75 kd2245 kd224510 инструкция по применению транзистор
Текст: текст файла отсутствует


OCR сканирование
PDF
варикап диоды

Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР gsm-модуль с микроконтроллером mosfet p-канала Hitachi SAW-фильтр с двойным затвором mosfet в усилителе УКВ Транзисторы mosfet-канал p-канал Mosfet-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Текст: текст отсутствует


OCR сканирование
PDF PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
Лист данных силового транзистора для ТВ

Аннотация: силовой транзистор 2SD2599 эквивалент 2SC5411 транзистор 2sd2499 2Sc5858 эквивалентный транзистор 2SC5387 2SC5570 компоненты в горизонтальном выходе
Текст: Текст файла отсутствует


Оригинал
PDF 2SC5280 2SC5339 2SC5386 2SC5387 2SC5404 2SC5411 2SC5421 2SC5422 2SC5445 2SC5446 Техническое описание силового транзистора для телевизора силовой транзистор 2SD2599 эквивалент транзистор 2sd2499 2Sc5858 эквивалент транзистор 2SC5570 компоненты в горизонтальном выводе
2009 г. - 2sc3052ef

Аннотация: 2n2222a SOT23 КОД SMD МАРКИРОВКИ s2a 1N4148 SMD LL-34 КОД SMD ТРАНЗИСТОРА SOT23 2n2222 sot23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 полупроводник перекрестная ссылка toshiba smd маркировочный код транзистора

Текст файла отсутствует

Оригинал
PDF 24 ГГц BF517 B132-H8248-G5-X-7600 2sc3052ef 2n2222a SOT23 КОД МАРКИРОВКИ SMD ТРАНЗИСТОРА s2a 1Н4148 СМД ЛЛ-34 ПАКЕТ SMD КОДА ТРАНЗИСТОРА SOT23 2н2222 сот23 ТРАНЗИСТОР S1A 64 smd 1N4148 SOD323 перекрестная ссылка на полупроводник toshiba smd маркировочный код транзистора
2007 - DDA114TH

Аннотация: DCX114EH DDC114TH
Текст: Текст файла недоступен


Оригинал
PDF DCS / PCN-1077 ОТ-563 150 МВт 22 кОм 47 кОм DDA114TH DCX114EH DDC114TH

Entegreci - Türkiye'nin En Kaliteli Elektronik Komponent Satış Sitesi

TRANS NPN DARL 30V 500MA TO236AB

50
адет стокта

4,6537 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8SOIC

10
адет стокта

13,8111 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8TSSOP

10
адет стокта

10 5084 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8SO

10
адет стокта

9,7578 TL
КДВ Дахил

IC OPAMP GP 2 ЦЕПИ 8SOIC

50
адет стокта

6 9055 TL
КДВ Дахил

IC ИНВЕРТАЦИЯ SCHMITT 6CH 6IN 14SOIC

50
адет стокта

6 9055 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8SO

30
адет стокта

9 0072 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8DIP

10
адет стокта

13 0605 TL
КДВ Дахил

IC OPAMP JFET 1 ЦЕПЬ 8SOIC

10
адет стокта

12,6101 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8TSSOP

10
адет стокта

6,7554 TL
КДВ Дахил

IC OPAMP JFET 1 ЦЕПЬ 8DIP

10
адет стокта

10,8087 TL
КДВ Дахил

ДАТЧИК ЦИФРОВОЙ -40C-100C TO92-3

5
адет стокта

141,7138 TL
КДВ Дахил

0
адет стокта
2-4 Хафта теслим

462,2211 TL
КДВ Дахил

40
адет стокта

10 5084 TL
КДВ Дахил

IC MTR DRV BIPLR 12-55V TO220-15

0
адет стокта
2-4 Хафта теслим

316,7543 TL
КДВ Дахил

IC FF JK ТИП ДВОЙНОЙ 1 БИТ 14DIP

0
адет стокта
2-4 Хафта теслим

31,5253 TL
КДВ Дахил

IC FF JK ТИП ДВОЙНОЙ 1BIT 14SOIC

0
адет стокта
2-4 Хафта теслим

34,8280 TL
КДВ Дахил

IC GATE DRVR HI / LOW SIDE 8SOIC

0
адет стокта
2-4 Хафта теслим

45,9369 TL
КДВ Дахил

IC OPAMP JFET 2 ЦЕПИ 8TSSOP

0
адет стокта
2-4 Хафта теслим

96077 TL
КДВ Дахил

IC ДЕКОДЕР / DEMUX 1X3: 8 16SOIC

0
адет стокта
2-4 Хафта теслим

87070 TL
КДВ Дахил

IC REG ЛИНЕЙНЫЙ 15V 100MA TO92-3

0
адет стокта
2-4 Хафта теслим

7,6561 TL
КДВ Дахил

IC ПЕРЕКЛЮЧАТЕЛЬ PWR N-CHAN 1: 1 SOT23-6

0
адет стокта
2-4 Хафта теслим

45,7868 TL
КДВ Дахил

IC ВОСЬМЕРНАЯ ЗАЩЕЛКА TRI-ST 20-TSSOP

0
адет стокта
2-4 Хафта теслим

12 3099 TL
КДВ Дахил

IC FF D-TYPE DUAL 1BIT 14TSSOP

0
адет стокта
2-4 Хафта теслим

5,5545 TL
КДВ Дахил

IC FF D-ТИП SNGL 8BIT 20TSSOP

0
адет стокта
6-12 Хафта теслим

9 0072 TL
КДВ Дахил

IC GATE NOR 4CH 2-INP 14SOIC

0
адет стокта
2-4 Хафта теслим

8,0064 TL
КДВ Дахил

IC INVERT SCHMITT 6CH 6-INP 14SO

0
адет стокта
6-12 Хафта теслим

60048 TL
КДВ Дахил

IC GATE NAND OD 1CH 2-INP SC88A

0
адет стокта
2-4 Хафта теслим

5,8547 TL
КДВ Дахил

IC GATE И 4CH 2-INP 14TSSOP

0
адет стокта
2-4 Хафта теслим

7,0557 TL
КДВ Дахил

IC GATE NAND 4CH 2-INP 14TSSOP

0
адет стокта
2-4 Хафта теслим

8,2566 TL
КДВ Дахил

транзистор% 20smd% 20marking% 20code% 202d техническое описание и примечания по применению

TLP627M Корпорация электронных устройств и систем хранения Toshiba Оптопара (выход фотодарлингтона), вход постоянного тока, 5000 В среднекв., DIP4
SSM3K344R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 20 В, 3.0 А, 0,071 Ом при 4,5 В, СОТ-23Ф
SSM3K324R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 30 В, 4,0 А, 0,056 Ом @ 4,5 В, SOT-23F
SSM6L807R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал + P-канал, 30 В, 4 А, 0,0391 Ом @ 4,5 В, TSOP6F
SSM3J331R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, P-канал, -20 В, -4.0 А, 0,055 Ом @ 4,5 В, СОТ-23Ф
SSM3K339R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 40 В, 2,0 А, 0,198 Ом @ 4,5 В, SOT-23F

База кодов маркировки SMD компонентов

SH

2SC4703-H

NEC Electronics
SOT-89

Транзистор NPN
uWave & comma; 25В и запятая; 150 мА и запятая; 1 & точка; 8W & запятая; 6 ГГц и запятая; B & равно; 50 & period; & period; 100

SH

2SC5338-H

NEC Electronics
SOT-89

Транзистор NPN
UHF & comma; CATV & запятая; 25В и запятая; 150 мА и запятая; 1 & точка; 8W & запятая; 6 ГГц и запятая; B & равно; 50 & period; & period; 100

SH

AP7313-30SR

Диоды
SOT-23

Линейный стабилизатор напряжения IC
LDO & comma; 3 & период; 0V ± 2 & percnt; & запятая; 150 мА

SH

ASM810MEUR

Alliance Semiconductor
SOT-23

IC детектора напряжения
4 & период; 38V ± 1 & период; 5 & percnt; & comma; & plus; Сбросить PPO

SH

AX6906AR

AXElite Technology
SOT-23-3L

Детектор напряжения IC
4 & период; 63V ± 1 & период; 5 & percnt; & comma; & plus; Сбросить PPO

Sh

AX6906IA

AXElite Technology
SC-70-3L

Детектор напряжения IC
4 & период; 25V ± 1 & период; 5 & percnt; & comma; & plus; Сбросить PPO

SH

BSS119

Siemens
SOT-23

MOSFET n-type
V-MOS & comma; 100 В и запятая; 170 мА и запятая; <6 & запятая; 9 & соль; 24ns

SH

BZX84J-B24

NXP Semiconductors
SOD-323FL

Стабилитрон
24V ± 2 & percnt; & comma; Если & равно; 250мА & запятая; 550 мВт

SH

EC76SMAJ130

E-CMOS
DO-214AC

Подавитель переходного напряжения
Vbr & equals; 144 & period; & period; 176V & comma; Vrwm & равно; 130V & запятая; Ipp & равно; 1 & период; 3A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

ELM99172B

ELM Technology
SOT-89-5

Линейный регулятор напряжения IC
LDO & comma; 1 & период; 7V ± 2 & percnt; & запятая; 300 мА и запятая; -CE

SH

IXD5127C28GNR

IXYS
SSOT-24

Детектор напряжения IC
2 & период; 8V ± 0 & период; 8 & percnt; & comma; & плюс; Сбросить PPO & запятая; -MR & запятая; Задержка 100 мс Rt

SH

LD6805K & sol; 30H

NXP Semiconductors
DFN1010C-4

Линейный стабилизатор напряжения IC
LDO & comma; 3 & период; 0V ± 3 & percnt; & comma; 150 мА и запятая; & plus; CE

Sh

LD6919GU-31

Leadtrend Technology
SC-70-6

Линейный регулятор напряжения IC
LDO & comma; Ultra-LN & запятая; Мягкий старт и запятая; 3 & период; 1V ± 2 & percnt; & запятая; 500 мА и запятая; & plus; CE

SH

P4SMA33C

Fagor Electronica
DO-214AC

Подавитель переходного напряжения
Vbr & equals; 31 & period; 4 & period; & period; 34 & period; 7V & comma; Vrwm & равно; 28 & период; 2V & запятая; 9 & период; 0A & запятая; 400Вт & lpar; 1ms & rpar; & comma; Двунаправленный

SH

P4SMAJ130

Won-Top Electronics
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & period; & period; 182 & period; 5V & comma; Ipp & равно; 1 & период; 7A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

P4SMAJ130

Shanghai Lunsure Electronic Technology
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & период; & период; 176V & запятая; Ipp & равно; 1 & период; 7A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

P4SMAJ130

PanJIT Semiconductor
DO-214AC

Подавитель переходного напряжения
Vrwm & equals; 130V & comma; Vbr & равно; 144 & period; & period; 182 & period; 5V & comma; Ipp & равно; 1 & период; 7A & запятая; 400 Вт & lpar; 1 мс & rpar;

sh

PT7M7823JTA

Pericom Technology
SOT-23-5

IC детектора напряжения
4 & период; 0V ± 1 & период; 5 & percnt; & comma; -Сбросить PPO и запятую; -MR & запятая; WD

sh

PT7M7823JTAE

Pericom Technology
SOT-23-5

IC детектора напряжения
4 & период; 0V ± 1 & период; 5 & percnt; & comma; -Сбросить PPO и запятую; -MR & запятая; WD & запятая; Бессвинцовый

SH

R1114Q171D

Ricoh
SC-82AB

Линейный стабилизатор напряжения IC
LDO & comma; Низкий уровень шума и запятая; 1 & период; 7V ± 2 & percnt; & запятая; 150 мА и запятая; & плюс; CE & запятая; CL

SH

R1225N602K

Ricoh
SOT-23-6W

DC и преобразователь напряжения постоянного тока IC
Понижающий ШИМ и запятая; 6В ± 2 & запятая; 180 кГц

SH

RP130K411A

Ricoh
DFN1010-4

Линейный регулятор напряжения IC
LDO & comma; LN & запятая; -CE & запятая; 4 & период; 1V ± 1 & percnt; & запятая; 150 мА

SH

RP152L008B

Ricoh
DFN1212-6

Линейный регулятор напряжения IC
LDO & comma; Двойной выход и запятая; Vout1 & sol; Vout2 & равно; 2 & period; 85V & sol; 2 & period; 6V ± 1 & percnt; & comma; 150 мА и запятая; & плюс; CE & запятая; CL

SH

SMAJ130

Vishay Semiconductor
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & период; & период; 176V & запятая; 1 & точка; 3A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

SMAJ130

Taiwan Semiconductor Company
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130 & period; 0V & comma; Vbr & равно; 144 & period; 0 & period; & period; 176 & period; 0V & comma; Ipp & равно; 1 & период; 73A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

SMAJ130

Socay Electronics
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130 & period; 0V & comma; Vbr & равно; 144 & period; 0 & period; & period; 176 & period; 0V & comma; Ipp & равно; 1 & период; 73A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

SMAJ130G

First Semiconductor
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & period; & period; 182 & period; 5V & comma; Ipp & равно; 1 & период; 7A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

TC75S60F

Toshiba
SMV

Операционный усилитель IC
CMOS & comma; Vcc & равно; ± 0 & период; 9 & период; & период; ± 3 & период; 5V & запятая; Icc0 & равно: 20 мкА

SH

TC75S60FU

Toshiba
USV

Операционный усилитель IC
CMOS & comma; Vcc & равно; ± 0 & период; 9 & период; & период; ± 3 & период; 5V & запятая; Icc0 & равно: 20 мкА

SH

TV04A131K-G

Comchip Technology
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & period; 0 & period; & period; 176 & period; 0V & comma; Ipp & равно; 1 & период; 73A & запятая; 400 Вт & lpar; 1 мс & rpar;

SH

XC6127C28GNR

Torex Semiconductor
SSOT-24

Детектор напряжения IC
2 & период; 8V ± 0 & период; 8 & percnt; & comma; & плюс; Сбросить PPO & запятая; -MR & запятая; Задержка 100 мс Rt

SH

XC6223C26BNR-G

Torex Semiconductor
SSOT-24

Линейный регулятор напряжения IC
LDO & comma; 2 & период; 65V ± 1 & процент; & запятая; 300 мА и запятая; & плюс; CE & запятая; PDR

SH

XC6501C251NR-G

Torex Semiconductor
SSOT-24

Линейный регулятор напряжения IC
LDO & comma; 2 & период; 5V ± 1 & percnt; & запятая; 200 мА и запятая; & плюс; CE & запятая; PDR

SH

XC6603A111MR-G

Torex Semiconductor
SOT-26W

Линейный регулятор напряжения IC
LDO & comma; 1 & период; 1 В ± 15 мВ & запятая; 1А и запятая; & plus; CE

SH0

XC6371E600P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ & запятая; 50 кГц и запятая; 6 & период; 0V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH0

XC6373E600P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 0V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH0

XC6373E600P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 0V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh2

BB814

Infineon Technologies
SOT-23

Емкостной диод
Двойной & запятая; FM & sol; VHF & запятая; 18В и запятая; 50 мА и запятая; 21 & period; 9 & sol; 43pF & lpar; 8V & period; & period; 2V & comma; 1 МГц & rpar;

Ш2

BB814h2

Siemens
SOT-23

Емкостной диод
Двойной & запятая; 18В и запятая; <50 мА и запятая; 43 & соль; 45пФ

Sh2

XC6371E610P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ & запятая; 50 кГц и запятая; 6 & период; 1V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh2

XC6373E610P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 1V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh2

XC6373E610P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 1V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh3

BB814

Infineon Technologies
SOT-23

Емкостной диод
Двойной & запятая; FM & sol; VHF & запятая; 18В и запятая; 50 мА и запятая; 22 & period; 7 & sol; 44 & period; 5pF & lpar; 8V & period; & period; 2V & comma; 1 МГц & rpar;

Ш3

BB814h3

Siemens
SOT-23

Емкостной диод
Двойной & запятая; 18В и запятая; <50 мА и запятая; 44 & период; 5 & соль; 46 & период; 5pF

Sh3

XC6371E620P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 2V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh3

XC6373E620P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 2V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh3

XC6373E620P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 2V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh4

XC6371E630P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 3V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh4

XC6373E630P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 3V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh4

XC6373E630P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 3V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh5

XC6371E640P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 4V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh5

XC6373E640P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 4V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

Sh5

XC6373E640P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ & запятая; 30 кГц и запятая; 6 & период; 4V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH5

XC6371E650P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 5V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH5

XC6373E650P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 5V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH5

XC6373E650P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 5V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH6

XC6371E660P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 6V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH6

XC6373E660P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 6V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH6

XC6373E660P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 6V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH7

XC6371E670P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 7V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH7

XC6373E670P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 7V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH7

XC6373E670P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 7V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH8

XC6371E680P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 8V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH8

XC6373E680P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 8V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH8

XC6373E680P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь постоянного напряжения IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 8V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH9

XC6371E690P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 50 кГц и запятая; 6 & период; 9V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH9

XC6373E690P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 9V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SH9

XC6373E690P

Torex Semiconductor
SOT-89-5

DC & sol; Преобразователь напряжения постоянного тока IC
Повышающий ШИМ и запятая; 30 кГц и запятая; 6 & период; 9V ± 2 & период; 5 & процент; & запятая; 100 мА и запятая; int & период; Vdd

SHB

MCP810M3-2 & period; 93

National Semiconductor
SOT-23

Детектор напряжения IC
2 & period; 93V ± 1 & period; 5 & percnt; & comma; & plus; Reset PPO

SHE

NCP300LSN20T1

ON Semiconductor
TSOP-5

Детектор напряжения IC
2 & период; 0 В ± 1 & период; 5 & percnt; & запятая; -Сбросить PPO

SHG

NCP304LSQ09T1

ON Semiconductor
SC-82AB

IC детектора напряжения
0 & период; 9В ± 1 & период; 5 & percnt; & comma; -Сбросить PPO

SHH

NCP305LSQ49T1

ON Semiconductor
SC-82AB

IC детектора напряжения
4 & период; 9V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHJ

NCP305LSQ47T1

ON Semiconductor
SC-82AB

IC детектора напряжения
4 & период; 7V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHL

NCP305LSQ45T1

ON Semiconductor
SC-82AB

IC детектора напряжения
4 & период; 5V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHN

NCP305LSQ44T1

ON Semiconductor
SC-82AB

IC детектора напряжения
4 & период; 4V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHO

KSC2883-O

Fairchild Semiconductor
SOT-89

Транзистор NPN
AF-Drv & comma; 30В и запятая; 1 & точка; 5A & запятая; 500 мВт и запятая; B & равно; 100 & период; & период; 200 & запятая; > 120 МГц

SHP

SMAJ130C

Bytesonic
DO-214AC

Подавитель переходного напряжения
Vrwm & равно; 130V & comma; Vbr & равно; 144 & период; & период; 176V & запятая; 1 & точка; 3A & запятая; 400Вт & lpar; 1ms & rpar; & comma; Двунаправленный

SHR

NCP305LSQ40T1

ON Semiconductor
SC-82AB

IC детектора напряжения
4 & период; 0V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHU

NCP305LSQ36T1

ON Semiconductor
SC-82AB

Детектор напряжения IC
3 & период; 6V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHV

NCP305LSQ37T1

ON Semiconductor
SC-82AB

IC детектора напряжения
3 & период; 7V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHX

NCP305LSQ35T1

ON Semiconductor
SC-82AB

IC детектора напряжения
3 & период; 5V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHY

KSC2883-Y

Fairchild Semiconductor
SOT-89

Транзистор NPN
AF-Drv & comma; 30В и запятая; 1 & точка; 5A & запятая; 500 мВт и запятая; B & равно; 160 & период; & период; 320 & запятая; > 120 МГц

SHY

NCP305LSQ34T1

ON Semiconductor
SC-82AB

IC детектора напряжения
3 & период; 4V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

SHZ

NCP305LSQ33T1

ON Semiconductor
SC-82AB

Детектор напряжения IC
3 & период; 3V ± 1 & период; 5 & percnt; & comma; -Сбросить ODO

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
