Расшифровка трансформаторов: тока, напряжения и силовых

Чтобы понимать, для каких условий эксплуатации предназначен тот или иной трансформатор тока или напряжения, а также прочие разновидности, применяется особая маркировка приборов. Отечественные и импортные агрегаты имеют различное обозначение. В нашей стране чаще применяются установки, изготовленные по ГОСТу.

Маркировка трансформаторов наносится на щиток из металла на корпусе. Самые распространённые виды условных обозначений трансформаторов будут рассмотрены далее.

Информация на корпусе

Информация, представленная на видимой стороне устройства, наносится при помощи гравировки, травления или теснения. Это обеспечивает чёткость и долговечность надписи. На металлическом щитке указываются данные о заводе-изготовителе оборудования. Наносится год его выпуска, заводской номер.

Помимо данных о производителе обязательно присутствует информация об агрегате. Указывается номер стандарта, которому соответствует представленная конструкция.

Обязательно наносится показатель номинальной мощности. Для трехфазных устройств этот параметр приводится для каждой обмотки отдельно. Указывается информация о напряжении ответвлений витков катушек.

Для всех обмоток определяется показатель номинального тока. Приводится количество фаз установки, частота тока. Производитель предоставляет данные о конфигурации и группах соединения катушек.

После приведённой выше информации можно ознакомиться с параметрами напряжения короткого замыкания. Представляются требования к установке. Она может быть наружной или внутренней.

Технические характеристики позволяют определить способ охлаждения, массу масла в баке (если применяется эта система), а также массу активной части. На приводе переключателя указывается его положение. Если установка обладает сухим видом охлаждения, есть данные о мощности установки при отключённом вентиляторе.

Под щитком должен быть выбит заводской номер. Он присутствует на баке. Номер указывается на крышке возле ввода ВН, а также сверху и слева на полке балки сердечника.

Схема

Все приведённые на табличке данные можно разбить на 6 групп. Чтобы не запутаться в информации, следует рассмотреть последовательность её написания. Например, установка АТДЦТН-125000/220/110/10-У 1. Для маркировки особенностей прибора применяются следующие группы:

  • I группа. А — Предназначена для указания типа прибора (силовой или автотрансформатор).
  • II группа. Т — Соответствует типу сети, для которой применяется прибор (однофазная, трехфазная).
  • III группа. ДЦ – Система охлаждения с принудительной циркуляцией масла и воздуха.
  • IV группа. Т – Показывает количество обмоток (трехобмоточный).
  • V группа. Н – Напряжение регулируется под нагрузкой.
  • VI группа. Все цифры (номинальная мощность, напряжение ВН СН обмоток, климатическое исполнение, категория размещения).

О каждой категории следует узнать подробнее. Это значительно облегчит выбор.

Разновидности

Обозначение трансформаторов обязательно начинается с разновидности оборудования. Если маркировка начинается с буквы А, это автотрансформатор. Её отсутствие говорит о том, что агрегат относится к классу силовых трансформаторов.

Обязательно приводится число фаз. Это позволяет выбрать установку, работающую от бытовой или промышленной сети. Если трансформатор подключается к трехфазной сети, в маркировке будет присутствовать Т. Однофазные же разновидности имеют букву О. Они применяются в бытовых сетях.

Если устройство обладает расщеплённой обмоткой, он будет иметь Р. Если присутствует регулировка напряжения под нагрузкой (РПН) устройство будет иметь маркировку Н на металлическом щитке. При её отсутствии можно сделать вывод об отсутствии представленной особенности в аппарате.

Особые обозначения

В зависимости от категории установки могут применяться особые обозначения. Для трансформатора тока и напряжения они могут не совпадать. Вторая разновидность техники применяется при работе защитных механизмов или для измерения тока. Первая категория приборов предназначается для изменения значения переменного тока.

Трансформаторы напряжения не используют для передачи электричества большой мощности. Они способны создавать развязку от низковольтных коммуникаций. В цепях с напряжением 12В и менее применяется эта категория приборов. Основным их рабочим параметром выступает ток и напряжение первичной обмотки. Именно их величину предоставляет производитель.

Маркировка трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

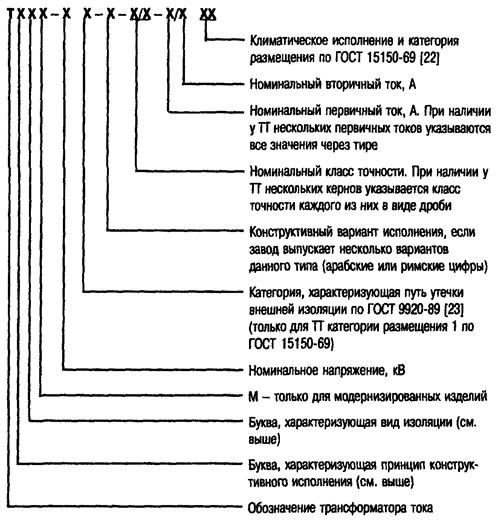

Расшифровка современных трансформаторов тока выполняется в установленной последовательности. Она начинается с Т, которая характеризует представленные приборы. Способ установки может быть проходным (П), опорным (О) или шинным (Ш). Если этот прибор присутствует в аппаратуре силовых трансформаторов, он обозначается как ВТ. Если же он встроен в масляный выключатель, то маркировка будет иметь букву В. При наружной установке прибор будет иметь Н.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Сухие системы

Одной из новых разновидностей являются системы сухого охлаждения. Они просты в эксплуатации и обслуживании, не требовательны и не капризны. Если исполнение установки открытое, а циркуляция воздуха происходит естественным способом, его маркируют как С.

Защищённое исполнение обозначается буквами СЗ. Корпус может быть закрыт от воздействия различных факторов окружающей среды, он называется герметичным. При естественной циркуляции воздуха в нём, маркировка имеет буквы СГ.

В воздушных охладительных системах может присутствовать принудительная циркуляция. В этом случае устройство обозначается буквами СД.

Исполнение

Установки могут отличаться между собой особенностями исполнения. Если в них присутствует принудительная циркуляция воды, это позволит понять присутствующая на корпусе буква В. При наличии защиты от грозы и поражения молнией, конструкция имеет маркировку Г.

Система может обладать естественной циркуляцией масла или негорючего диэлектрика.

При этом в некоторых разновидностях используется защита с азотной подушкой. В ней нет расширителей, выводов во фланцах стенок бака. Обозначение имеет букву З.

Литая изоляция обозначается как Л. Подвесное исполнение определяет буква П. Усовершенствованная категория аппаратов обозначается как У. Они могут иметь автоматические РПН.

Оборудование с выводами и расширителем, установленными на фланцах стенках бака, маркируется буквой Ф. Энергосберегающий аппарат имеет пониженные потери энергии на холостом ходу. Его обозначают буквой Э.

Назначение

После категории особенностей исполнения представляется информация о назначении и области применения оборудования. Маркировка с буквой Б говорит о способности конструкции прогревать грунт или бетон зимой. Такое же обозначение может иметь трансформатор, предназначенный для станков буровых.

При электрификации железной дороги нужны установки с особыми свойствами и характеристиками. Они маркируются буквой Ж. Устройства с обозначением М эксплуатируются на металлургических комбинатах.

При передаче постоянного тока по линии нужны конструкции класса П. Агрегаты для обеспечения работы погружных насосов обозначаются как ПН.

Если агрегат применяется для собственных нужд электростанции, он относится к категории С. Тип ТО применяется для обработки грунта и бетона при высокой температуре, обеспечения электроэнергией временного освещения и ручного инструмента.

В угольных шахтах применяют трансформаторы разновидности Ш, а в системе питания электричеством экскаватора – Э.

Цифры

После перечисленных обозначений могут следовать числовые значения. Это номинальное напряжение обмотки в кВ, мощность в кВА. Для автотрансформаторов добавляется информация о напряжении обмотки СН.

В маркировке может присутствовать первый год выпуска представленной конструкции. Мощность агрегатов может составлять 20,40, 63, 160, 630, 1600 кВА и т. д. Этот показатель подбирают в соответствии с эксплуатационными условиями. Существует оборудование более высокой мощности.

Этот параметр может достигать 200, 500 МВА.

Продолжительность применения трансформаторов советского производства составляет порядка 50 лет. Поэтому в современных энергетических коммуникациях может применяться оборудование, выпущенное до 1968 г. Их периодически совершенствуют и реконструируют при капитальном ремонте.

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

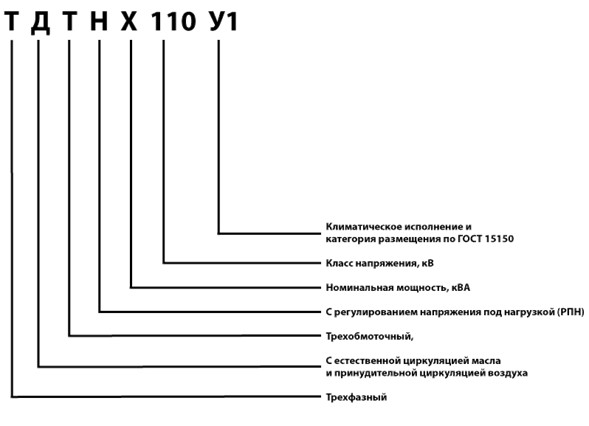

  1. ТДТН-1600/110. Трехфазный класс техники понижающего типа. Он имеет масляное принудительное охлаждение, а также устройство РПН. Номинальная мощность равняется 1600, а напряжение ВН обмотки – 110 кВ.
  2. АТДЦТН-120000/500/110-85. Автотрансформатор, который применяется в трехфазной сети. Он имеет три обмотки. Масляная система охлаждения имеет принудительную циркуляцию. Есть устройство РПН. Номинальная мощность составляет 120 МВА. Устройство понижает напряжение и работает между сетями 500 и 110 кВ. Разработка 1985 года.
  3. ТМ-100/10 – двухобмоточный агрегат, который рассчитан для работы в трехфазной сети. Масляная система циркуляции имеет естественное перемещение жидкости. Изменение напряжения происходит при помощи ПБВ узла. Номинальная мощность составляет 100 кВА, а класс обмотки – 10 кВ.
  4. ТРДНС-25000/35-80. Аппарат для трехфазной сети с двумя расщеплёнными обмотками. Охлаждение производится посредством принудительной циркуляции масла. В конструкции есть регулятор РПН. Применяется для нужд электростанции. Мощность агрегата составляет 25 МВА. Класс напряжения обмотки – 35 кВ. Конструкция разработана в 1980 году.
  5. ОЦ-350000/500. Двухобмоточное устройство для однофазной сети повышающего класса. Применяется масляное охлаждение при помощи принудительного движения жидкости. Мощность 350 МВА, напряжение обмотки 500 кВ.
  6. ТСЗ-250/10-79. Экземпляр для трехфазной сети с сухим способом охлаждения. Корпус защищённый. Мощность составляет 250 кВА, а обмотки – 10 кВ. Устройство создано в 1979 г.
  7. ТДЦТГА-350000/500/110-60. Трехобмоточный прибор для трехфазной сети. Применяется для повышения напряжения. Трансформация происходит по принципу НН-СН и НН-ВН. Конструкция разработана в 1960 году.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

Трансформаторы напряжения. Описание, типы, характеристики трансформаторов напряжения

Трансформаторы, получающее питание от источника переменного напряжения – с целью изменения уровня питающего напряжения. Основная сфера использования: в распределительных электросетях в КТП комплектных трансформаторых устройствах и измерительном оборудовании. Трансформаторы позволяют изолировать измеряющие устройства и логические цепи от высокого напряжения.

В основе работы трансформаторов напряжения лежит явление электромагнитной индукции, появление электрического тока в проводнике под действием переменного магнитного поля. Изменяющийся электрический ток  в первичной обмотке создает переменное магнитное поле, создающее ЭДС во вторичной катушке.

Основными  элементами конструкции трансформаторов является магнитопровод, катушки обмотки элементы защиты и охлаждения.

  • Магнитопровод – чаще всего набор пластин из электротехнической стали обладающей ферримагнитными свойствами для аккумуляции магнитного поля.
  • Обмотки – совокупность витков для аккумуляции наведенной ЭДС. Виток состоит из отдельной жилы изолированной друг от друга чаще всего квадратной формы (в силовых трансформаторах)

Типы и характеристики трансформаторов напряжения:

  • По количеству фаз – однофазные или трехфазные напряжения
  • По номинальному напряжению:
    • до 0,66 кВт — низковольтные
    • от 0,,66 до 35 КВ высоковольтные
  • По способу охлаждения обмоток:
    • Сухие трансформаторы — охлаждение в процессе работы происходит естественным способом  с помощью воздуха.
    • Масляные трансформаторы — обмотки трансформатора расположены в масле в чугунном корпусе. Подразделяются на два вида
      • В герметично закрытом корпусе с расширительным бачком – трансформаторы ТМГ
      • В незакрытом корпусе заполненном маслом — трансформаторы ТМ
  • По  функционалу
    • Силовые трансформаторы. Для изменения уровня напряжения в цепях питания и распределительных устройствах в электросетях
    • Измерительные трансформаторы. Для пропорционального изменения напряжение без сдвига фаз с последующей передачей сигнала от вторичной катушки измерительным приборам
  • По защите от механического повреждения (сухие)
    • В корпусе –в защитной металлическом или чугунном корпусе
    • Бескорпусные
  • По схеме соединений обмоток трансформатора.
    • Соединение звездой – все обмотки подключаются в одной точке (нейтральной) –преимущественно используется при работе с высокими напряжениями. Линейный ток в обмотке равен фазному. Условное обозначении У
    • Соединение треугольником – концы обмоток соединяются, последовательно образуя треугольник. При таком способе соединения линейный ток обмоток равен корень из 3 от фазного тока. Условное обозначение Д.
    • Возможно исполнение трансформаторов, когда одна из обмоток соединена звездой, а другая треугольником.

схемы соединения и принцип работы

Трансформатор напряжения — предназначен для понижения первичного напряжения до значений удобных для измерительных приборов и реле, а также для отделения цепей измерений и защиты от первичных цепей высокого напряжения. Используется в цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями от 0,22 до 750 кВ.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Принцип работы

Он состоит из стального сердечника, набранного из пластин листовой электротехнической стали, первичной обмотки и 1-ой или 2-х вторичных обмоток(конструкцию конкретного устройства можно посмотреть в паспорте или каталоге от производителя).

В результате изготовления должен быть достигнут необходимый класс точности по:

  • амплитуде,
  • углу.

Измерительный трансформатор напряжения по принципу работы не отличается от силового понижающего трансформатора или от трансформатора тока.

Ещё раз опишем работу трансформатора тока. По первичной обмотке проходит переменный ток, этот ток образует магнитный поток, который пронизывает магнитопровод и обмотки ВН и НН. Если ко вторичной обмотке подключить нагрузку, то по ней начнёт течь ток, который возникает из-за действия ЭДС(электродвижущая сила). ЭДС наводится из-за действия магнитного потока. Подбирая разное количество витков первичной и вторичной обмоток можно получить нужное напряжение на выходе.

Принцип работы трансформатора

Такие устройства работаю только на переменном напряжение. Если на ТН подавать постоянное напряжение, т.к. ЭДС не будет создаваться постоянным магнитным потоком.

Расшифровка ТН

Расшифровка маркировки:

  • Н — трансформатор напряжения;
  • Т — трёхфазный;
  • О — однофазный;
  • С — сухой;
  • М — масляный;
  • К — каскадный либо с коррекцией;
  • А — антирезонансный;
  • Ф — в фарфоровом корпусе;
  • И — контроль Изоляции;
  • Л — в литом корпусе из эпоксида;
  • ДЕ — с ёмкостным делителем напряжения;
  • З — с заземляемой первичной обмоткой.

Коэффициент трансформации

Коэффициент трансформации — показывает во сколько раз увеличивается или уменьшается первичное значение напряжение.

Формула по вычислению коэффициента трансформации

Вторичное напряжение

Напряжения на вторичной обмотки:

  • 100 В,
  • 100/√3 В,
  • 100/3.

Классы точности

Классы точности:

  • 0,1;
  • 0,2;
  • 0,5 — применяется для измерений;
  • 1,0;
  • 3,0;
  • 3Р или 6Р — предназначены для защиты, управление, автоматика или сигнализация.

Номинальные мощности трансформаторов для любого класса точности следует выбирать из ряда(В·А): 10; 15; 25; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 800; 1000; 1200.

Виды и классификации

Основные классификации трансформаторов:

  1. По числу фаз.
  2. По наличию или отсутствию заземления вывода,
  3. По принципу действия.
  4. По числу ступеней трансформации.
  5. По наличию компенсационной обмотки или обмотки для контроля изоляции сети.
  6. По виду изоляции:
  7. По особенностям конструктивного исполнения.
Старый 3-х фазный масляный ТН

Место установки:

  • наружная,
  • внутренняя,
  • встроенный в силовой трансформатор,
  • установка отдельным элементом.

Основные признаки трансформаторов и их обозначения приведены в таблице:

Трёхобмоточный трансформатор следует изготовлять с двумя вторичными обмотками:

  • основной,
  • дополнительной.

Условия выбора ТН

Устройство выбирается по следующим критериям:

  1. Номинальное напряжение ТН = Напряжение уставки.
  2. Схема соединение обмоток должна совпадать со схемой приборов.
  3. По классу точности.
  4. Вторичной нагрузке ТН ⩽ нагрузке приборов.

Более подробно можете прочитать в учебнике(со страницы 301): Смотреть

Режим работы

ТН работает в режиме близко к холостому ходу, так как нагрузка на выходную катушку минимальная.

Цена трансформаторов напряжения

Цены сильно зависят от конструкции и класса напряжения:

  • 0,66 кВ(660В) — от 1 000 до 15 000 руб,
  • 10 кВ,
  • 35 кВ,
  • 110 кВ и выше цены нужно уточнять у производителей.

Схемы подключения

Схемы соединений однофазных ТН:

Схемы соединений трёхфазных ТН:

Схемы и группы соединений обмоток трёхфазных трёхобмоточных трансформаторов с основной и дополнительной вторичными обмотками

Испытания на устойчивость к токам короткого замыкания

К первичным обмоткам трансформаторов подводят напряжение, равное 0,9-1,05 номинального, при разомкнутых вторичных обмотках. Затем одну из вторичных обмоток с помощью специального устройства закорачивают и выдерживают режим в течение 1 с. При этом напряжение на выводах первичной обмотки должно сохраняться в указанных пределах.

Видео

Видео про трансформатор напряжения ЗНОЛ.06-10.
