Настройка реле времени для уличного освещения: пошаговое руководство

Как правильно настроить реле времени для уличного освещения. Какие виды реле времени существуют. Как выбрать подходящее реле для автоматизации уличного освещения. На что обратить внимание при установке и программировании.

Содержание

Виды реле времени для управления уличным освещением

Для автоматизации работы уличного освещения используются различные виды реле времени:

  • Механические реле с часовым механизмом
  • Электронные программируемые реле
  • Астрономические реле
  • Фотореле

Давайте рассмотрим особенности каждого типа:

Механические реле времени

Это простейший вид реле с часовым механизмом. Они имеют следующие характеристики:

  • Работают на основе часового механизма
  • Имеют суточный или недельный цикл работы
  • Программируются с помощью штифтов или сегментов на циферблате
  • Недорогие и простые в использовании
  • Низкая точность хода (до 5 минут в сутки)

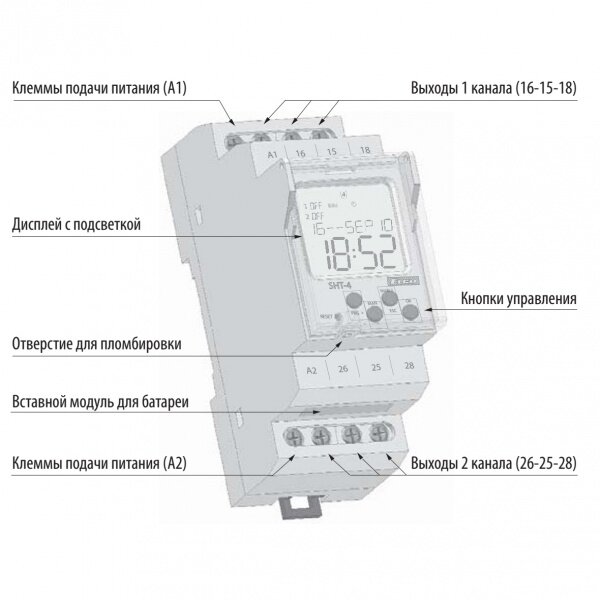

Электронные программируемые реле

Более современный и функциональный вариант:

  • Цифровое программирование
  • Высокая точность хода
  • Возможность задать сложные графики работы
  • Резервное питание от батареи
  • Автоматический переход на летнее/зимнее время

Астрономические реле

Наиболее удобный вариант для уличного освещения:


  • Автоматически рассчитывают время восхода и захода солнца
  • Учитывают географические координаты места установки
  • Не требуют сезонной перенастройки
  • Обеспечивают оптимальное время работы освещения

Фотореле

Работают на основе датчика освещенности:

  • Включают освещение при снижении естественной освещенности
  • Не требуют программирования
  • Учитывают погодные условия
  • Могут давать ложные срабатывания

Как выбрать подходящее реле времени для уличного освещения?

При выборе реле времени для автоматизации уличного освещения следует учитывать несколько важных факторов:

Требуемая функциональность

Определите, какие функции нужны в вашем случае:

  • Простое включение/выключение по расписанию
  • Управление несколькими зонами освещения
  • Учет времени восхода/захода солнца
  • Дополнительные режимы работы (например, датчик движения)

Условия эксплуатации

Обратите внимание на следующие параметры:

  • Диапазон рабочих температур
  • Степень защиты от пыли и влаги (IP)
  • Устойчивость к электромагнитным помехам

Монтаж и подключение

Выберите подходящий способ установки:


  • На DIN-рейку в электрощит
  • Настенный монтаж в герметичном корпусе
  • Встраиваемый вариант

Коммутируемая мощность

Учтите суммарную мощность подключаемых светильников:

  • Для маломощных LED-светильников достаточно реле на 10-16А
  • Для мощных прожекторов может потребоваться реле на 25-40А
  • При большой нагрузке используйте реле в качестве управляющего элемента для контактора

Пошаговая инструкция по настройке реле времени для уличного освещения

После выбора подходящего реле времени, необходимо правильно его установить и настроить. Рассмотрим основные этапы:

1. Монтаж реле

Выполните следующие действия:

  1. Обесточьте линию освещения
  2. Установите реле в электрощит на DIN-рейку или в герметичный бокс
  3. Подключите питание реле (обычно 230В)
  4. Подсоедините выходные контакты реле к линии освещения

2. Настройка текущего времени и даты

Это важно для корректной работы реле:

  • Установите точное время
  • Задайте текущую дату
  • При наличии функции, включите автоматический переход на летнее/зимнее время

3. Программирование графика работы

В зависимости от типа реле, выполните одно из следующих действий:


  • Для механического реле: установите штифты на нужное время включения/выключения
  • Для электронного реле: задайте время работы через меню программирования
  • Для астрономического реле: введите географические координаты места установки

4. Настройка дополнительных параметров

При необходимости выполните тонкую настройку:

  • Задайте коррекцию времени включения/выключения относительно восхода/захода
  • Настройте режим работы в праздничные дни
  • Активируйте случайное смещение времени для имитации присутствия

5. Тестирование и проверка

Убедитесь в корректности настроек:

  • Включите принудительное срабатывание реле
  • Проверьте работу освещения
  • Проконтролируйте работу в течение нескольких дней

Типичные ошибки при настройке реле времени для уличного освещения

При установке и настройке реле времени для уличного освещения часто допускаются следующие ошибки:

Неправильный выбор типа реле

Как избежать:

  • Тщательно проанализируйте требования к системе освещения
  • Учитывайте условия эксплуатации и необходимую функциональность
  • При сомнениях проконсультируйтесь со специалистом

Некорректная установка времени и даты

Почему это важно:


  • От точности часов зависит своевременность включения/выключения освещения
  • Ошибка в дате может привести к неправильной работе в определенные дни недели
  • Регулярно проверяйте корректность настроек времени и даты

Неучет географического положения

На что обратить внимание:

  • Для астрономических реле критично правильно задать координаты
  • Ошибка даже в 1 градус может привести к смещению времени работы на 5-10 минут
  • Уточните точные координаты места установки

Преимущества использования реле времени для управления уличным освещением

Применение реле времени для автоматизации уличного освещения дает ряд существенных преимуществ:

Экономия электроэнергии

Как это достигается:

  • Освещение работает только в нужное время
  • Исключается человеческий фактор (забыли выключить)
  • Возможность реализации режима частичного освещения в ночные часы

Повышение безопасности

За счет чего:

  • Гарантированное включение освещения в темное время суток
  • Отсутствие необходимости выходить на улицу для управления освещением
  • Возможность имитации присутствия в помещении

Удобство эксплуатации

Что это дает:


  • Не требуется ежедневное участие человека
  • Автоматическая адаптация к сезонным изменениям светового дня
  • Возможность удаленного управления и мониторинга

Заключение

Правильно подобранное и настроенное реле времени позволяет значительно повысить эффективность и удобство эксплуатации системы уличного освещения. При выборе устройства обращайте внимание на условия эксплуатации, требуемую функциональность и удобство настройки. Тщательно выполните все этапы установки и программирования, это позволит избежать ошибок и обеспечит надежную работу освещения в автоматическом режиме.


Как выбрать и установить фотодатчик для уличного освещения

Применение современной бытовой техники позволяет сделать любую домашнюю работу с минимальными временными затратами. Нужно лишь дождаться момента, когда вам удастся выкроить несколько часов, которые вы проведёте дома, нажав нужные кнопки и покрутив нужные ручки, или установить реле времени.

Реле времени: что это такое?

Реле времени – это электронное или электромеханическое устройство, предназначенное для автоматической коммутации электрической цепи в соответствии с заданными временными параметрами.

Виды реле времени

Классифицировать реле времени можно разными способами:

  • по принципу работы – механические, электромеханические или электронные;
  • по периоду работы – суточные, недельные, астрономические;
  • по типу монтажа – розеточные и стационарные;
  • по конструктивному исполнению – моноблочные, встраиваемые и модульные;
  • по типу устройства – с электромагнитным замедлением, с пневматическим замедлением, с часовым механизмом, моторные, электронные, цикличные.

Какое реле времени выбрать, зависит от того, как вы планируете его использовать. Если, например, вы хотите обеспечить стабильную подсветку расположенного в глубине комнаты 250-литрового аквариума, купите циклическое модульное годовое программируемое реле времени. Линия, к которой подключено аквариумное оборудование, у вас наверняка запитана через автомат, установленный на DIN-рейку. Розеточный таймер больше подойдёт человеку с нестабильным графиком работы. С его помощью он сможет включить водонагреватель, до того как утром прозвенит будильник, чтобы успеть принять душ до завтрака, подсветить вход в дом в день, когда не сможет встретить ребёнка после занятий в секции.

Устройство и принцип действия реле времени

Несмотря на то что конструкция реле времени определяется его типом, в каждом таком приборе обязательно присутствуют следующие блоки:

  • измерительный, выполненный микросхемами, полупроводниковыми элементами, электромагнитными катушками, которые каким-то образом должны отреагировать на поступающий электросигнал;
  • блок задержки, представленный пневматическим или электромагнитным демпфером, мостом или часовым механизмом;
  • контролирующий подачу напряжения в подключенную к нагрузке электрическую цепь рабочий элемент, выполненный выходом из цифровой или аналоговой схемы, контактами.

Принцип действия реле времени зависит от его типа, но, в общем, его можно описать следующим образом: «часовой механизм» создаёт задержку от момента, когда сигнал поступает на реле, до момента, когда его получит потребитель, а затем соединяет разомкнутые ранее контакты, давая току возможность пройти к нагрузке.

С электромагнитным замедлением

Задержка во времени на включение создаётся в результате ограничения роста магнитного потока основной обмотки катушки током её короткозамкнутого витка.

С пневматическим замедлением

Задержка является результатом работы демпферного механизма. Её время регулируется уменьшением или увеличением отверстия, через которое поступает воздух.

С анкерным или часовым механизмом

Коммутация выполняется по факту пройденного времени при ослаблении пружины, возводимой анкером электромагнита.

Моторные реле времени

Основа этого вида реле – двигатель, взаимодействующий с редуктором. Задержка происходит вследствие расцепления редуктора и вала двигателя электромагнитной муфтой.

Электронные реле времени

Задержка определяется действием цифрового импульсного счётчика.

Цикличные

Заданные промежутки времени формируются непрерывно, автоматически.

Область применения

С помощью реле времени вы сможете:

  • дистанционно запустить в работу и выключить кофемашину, электрочайник, подсветку для цветов, стиральную машину, полить приусадебный участок, покормить домашних животных;
  • подсветить придомовую территорию, вывеску своего магазина или мастерской в тёмное время суток, даже если сегодня выходной и вы находитесь в другом городе;
  • обеспечить стабильный график работы вентиляционной и насосной систем, отопления, фильтрационной установки, сигнализации и видеонаблюдения.

Программирование чёткого алгоритма включения и отключения сразу нескольких приборов и систем на день или неделю поможет вам найти свободное время для общения с близкими и хобби, даст возможность наконец-то записаться в спортзал или на курсы.

Как выбрать реле времени?

Выбирая реле времени, нужно уточнить:

  • на какой по продолжительности период времени вы сможете запрограммировать его;
  • какое напряжение в бытовой сети и какой ток нагрузки оптимальны для заинтересовавшего вас таймера;
  • степень защиты, если предполагается, что реле будет работать, например, в условиях повышенной влажности;
  • рассчитан прибор на монтаж с использованием распределительной коробки или его можно просто подключить к розетке;
  • точность срабатывания.

Современные реле времени оснащены большим набором разнообразных функций. Убедитесь, что модель, которой вы отдаёте предпочтение, соответствует вашим требованиям, в том числе и по функционалу.

Примеры схем подключения реле времени

Несмотря на разнообразие видов, моделей и модификаций реле времени, способов включения такого прибора в электрическую цепь дома, квартиры, мастерской или участка немного. На рисунке 1 (см. ниже) вы видите одну из самых простых схем. И нагрузка, и сам прибор запитаны от одного и того же источника. Для питания реле «фаза» и «ноль» подаются через клеммы L и N. Нагрузка, «фаза» для которой вводится через клемму 2, подключена к клемме 1. «Ноль» подводится к ней напрямую. Клеммы 2 и 3 нормально замкнуты. Это значит, что если вы подсоедините нагрузку к клемме 3, а не 1, то при срабатывании реле лампочки, представляющие в данном случае нагрузку, будут выключаться.

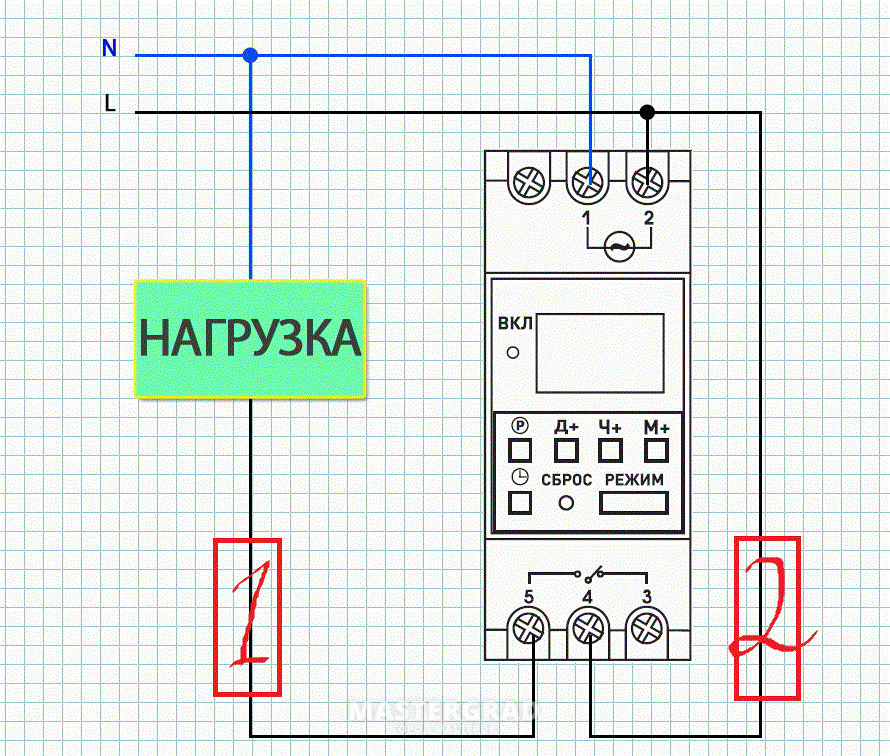

Рисунок 1.

На рисунке 2 (см. ниже) представлены три варианта подключения астрономического реле:

  • На первой схеме реле и нагрузка подключены к одному источнику. Само реле запитано через клеммы 3 и 4. «Фаза» для нагрузки вводится через клемму 1 и подключается к ней посредством клеммы 5. «Ноль» подведён к нагрузке напрямую. Клеммы 1 и 6 нормально замкнуты. Если вы подключите «фазу» к нагрузке через клемму 6, освещение в момент, когда сработает реле, отключится.
  • Вторая схема демонстрирует вариант подключения, при котором реле и нагрузка питаются от разных источников. Питание к реле в данном случае может быть подведено через клеммы 3 и 4 от источника постоянного или переменного тока с напряжением 24–246 В. «Фаза» для нагрузки вводится через клемму 1 и подключается к ней посредством клеммы 5. Как и в предыдущем случае, клеммы 1 и 6 нормально замкнуты.
  • Когда ток нагрузки больше 16 ампер, реле времени подключают в соответствии с третьей схемой. Как и в первом варианте, таймер на ней запитан через клеммы 3 и 4. Через клеммы 1 и 5 «фаза» подводится в данном случае к контактору, который в момент, когда реле срабатывает, включает запитанную от этой же линии нагрузку (или выключает, если вы подключили фазу посредством клемм 1 и 6).

Рисунок 2.

Установка тестирование и настройка реле времени

Для того чтобы поменять сгоревшее реле в стиральной машине или микроволновке, ввиду сложности процесса лучше обратиться в специализированный сервисный центр. Установить таймер на уличное освещение можно и самостоятельно. Схема подключения реле времени, которое вы купите, должна вместе с подробным описанием работ прилагаться к его инструкции. Чтобы проверить работоспособность таймера:

  • подключите к его входным клеммам шнур с вилкой;
  • запитайте от розетки;
  • задайте время срабатывания и с помощью мультиметра убедитесь, что напряжение на выходе после того, как реле должно было сработать, исчезло.

Обесточьте электрическую цепь, к которой будете подключать реле. Зафиксируйте прибор в строго вертикальном положении на DIN-рейке после электросчётчика. Соедините выходные клеммы проводниками с входными контактами автомата, к которому подключено уличное освещение, а к входным подключите «фазу» и «ноль», идущие по направлению от счётчика к реле.

Электронно-механические реле настраивают, вращая лезвием отвёртки шток или штоки потенциометра, расположенные на передней стороне прибора. Настройка необходимого параметра достигается установкой прорези на штоке напротив заданного значения шкалы, размеченной по его окружности. Настройка программируемого реле выполняется с помощью расположенных на корпусе кнопок в соответствии с инструкцией к прибору.

Лучшие реле времени для установки в электрощит

Модель

Напряжение нагрузки, В / максимальная мощность нагрузки, Вт

Частота сети, Гц / рабочая температура, °C

Коммутируемый ток, А

Точность отсчёта времени, с/сутки

Степень защиты, IP

Особенности

Orbis OB178012Astro Nova City

220/3000

50 / от −10 до +50

16

1

20

Недельный таймер с электронным отсчётом времени рассчитан на 40 включений в сутки. Монтируется на на DIN-рейку

MicroREX D21 Plus Time Switch

230/3680

50–60 / от −20 до +55

16

1

20

Недельный цифровой таймер с 28 режимами работы монтируется на DIN-рейку

DigiTOP ПРВ-2H

220/2200

50 / от +5 до +50

10

Встроенные часы реального времени

20

Недельное программируемое реле времени с 8 режимами работы крепится на DIN-рейку

ABB AT1e

230/3500

50 / от −10 до +55

16

3

20

Электромеханическое суточное одноканальное реле с кварцевым механизмом и ручным управлением. Минимальное время выключения – 15 минут. Возможное количество переключений – 96. Монтируется на DIN-рейку

Feron TM41

240/3500

50 / от −10 до +40

16

1 минута в месяц

20

Недельное электронное реле времени для распределительного щита с 8 программируемыми режимами и минимальным интервалом в 1 минуту монтируется на DIN-рейку



Лучшие розеточные реле времени

Модель

Напряжение нагрузки, В / максимальная мощность нагрузки, Вт

Частота сети, Гц / рабочая температура, °C

Коммутируемый ток, А

Точность отсчёта времени, с/сутки

Степень защиты IP

Особенности

SAT-20p

230/3600

50 / от 0 до +55

16

15

20

Недельное электронное реле с 20 режимами работы и шагом в 1 минуту.

Robiton EL-04

240/3600

50 / от −10 до +40

16

1 минута в месяц

12

Недельный электронный таймер с 10 режимами работы и 1-минутным шагом

TDM Electric SQ1506-0002 ТРЭ-01

230/3500

50 / от −10 до +40

16

1 минута в месяц

20

Недельный электронный таймер с 20 режимами работы и 1-минутным шагом

REV 67073 1

230/1800

50 / от 0 до +25

8

1

20

Цифровой недельный таймер со встроенным генератором случайных чисел способен поддержать 10 программ в сутки и 140 в неделю. Минимальный интервал – 1 минута

Camelion BND-50/G5A

230/3500

50 / от +10 до +40

16

10 минут в неделю

20

Механический таймер рассчитан на 48 включений/выключений в сутки с интервалом 15 минут

Альтернативы реле времени

Даже самый простой таймер даёт возможность достаточно точно запрограммировать интервал времени, в течение которого ваше электрооборудование будет выполнять свои функции. Если вы хотите получить качественный результат, используйте прибор, рассчитанный на выполнение конкретной задачи, например фотореле или астрономическое реле.

Реле времени служит не один год. Поэтому прежде чем остановить свой выбор на какой-то конкретной модели, определите для себя, какой результат вы хотите получить. Запустить стиральную машину в удобный для вас момент сможет и недорогой механический таймер, но он не в состоянии сделать так, чтобы электрочайник утром вскипел одновременно со звонком будильника. А для того, чтобы во время вашей поездки на море непрошенные «гости» не забрались в дом, лучше запитать освещение через программируемое реле со встроенным генератором случайных чисел.

Астрономический таймер для уличного освещения РЭВ-225

Похоже JavaScript оключен в вашем браузере.

Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.

  • Избранное
  • Сравнить
  • Поделиться

Артикул: 026. 004.113

Страна производитель: Россия

РЭВ-225 является микропроцессорным устройством, предназначенным для работы в системах автоматического управления с привязкой к астрономическому времени (восход / закат солнца). В РЭВ-225 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.

2526.00₽

  • Описание
  • Документация

Предусмотрена настройка программы, позволяющая отключать нагрузку ночью (ночной перерыв).
Встроенный источник питания (литиевая батарея) обеспечивает сохранение работы часов реального времени и изделия в случае отсутствия питания от сети.
Особенности РЭВ-225:

  • цифровое реле времени с астрономической программой;
  • пломбируемая крышка передней панели;
  • настройка с помощью четырех кнопок;
  • автоматическое переключение на летнее/зимнее время;
  • жидкокристаллический дисплей;
  • режим работы для выходных дней;
  • один канал;
  • двойной модуль, устанавливаемый на DIN-рейку 35 мм.

Технические характеристики

Номинальное напряжение питания сети,В230±10%
Частота питающей сети, Гц50 –60
Напряжение, при котором сохраняется работоспособность, В130-280
Потребляемая мощность (от сети ~230 В), Вт, не более1,3
Количество каналов1
Режимы работыАвтоматический
Ручной
Выходные дни
Коммутационный ресурс выходных контактов
–механический ресурс,раз, не менее
–электрический ресурс 16 А 250 В (перемен. 50 Гц), раз, не менее

1 000 000
100 000
Переход на летнее/зимнее времяесть
Допустимое отклонение времени≤1 с/день при 20°C
Срок службы литиевой батареи3 года
Количество и вид контактов1,переключающий
Назначение изделияаппаратура управления и распределения
Номинальный режим работпродолжительный
Степень защиты изделияIP20
Класс защиты от поражения электрическим токомII
Климатическое исполнениеУХЛ 3. 1
Допустимая степень загрязненияIII
Категория перенапряженияII
Номинальное напряжение  изоляции, В450
Номинальное импульсное выдерживаемое напряжение, кВ2,5
Сечение проводов для подключения к клеммам, мм²1 — 4
Момент затяжки винтов клемм, Н*м0,5
Установка (монтаж) изделиястандартная DIN-рейка 35 мм

Характеристика выходных контактов

Режим работыМаксимальный ток при U~250 В, АМаксимальная коммутируемая мощность, ВАМаксимальная мощность при U пост=24В, Вт
cosφ= 1164000384

Габаритные размеры астрономического реле РЭВ-225

Схема подключения астрономического реле РЭВ-225

Вспомогательные элементы и аксессуары для РЭВ-225

Аналогичные товары или товары на замену РЭВ-225


jpg»>

Руководство по эксплуатации астрономического реле времени РЭВ-225
[696 kb]

Автоматический контроллер уличного освещения с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Есть ли кто-нибудь, кто приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического контроллера уличного освещения, которая использует LDR и реле для автоматического выполнения этой работы.

Схема, используемая здесь, представляет собой несложный переключатель, активируемый светом/темнотой, и содержит реле на своем выходе, которое просто включает/выключает уличный фонарь и может быть расширено для управления любым электроприбором в домашнем хозяйстве.

Связанная статья: Автоматическое управление интенсивностью уличного освещения

Описание

Введение

Многие люди боятся темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки, соединенной с реле. Он достаточно хорошо освещен, чтобы видеть предметы рядом.

С этой схемой очень легко работать, а также она работает от батареек. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая в основном представляет собой операционный усилитель, выполненный в виде компаратора напряжения. LDR (светозависимый резистор), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света. Наряду с этим используются еще несколько компонентов.

Схема цепи автоматического выключателя контроллера уличного освещения

Компоненты, используемые в этой цепи
  • IC LM358 – 1
  • Резистор 10 кОм – 1
  • Потенциометр 10 кОм – 1
  • Релейный модуль 5 В – 1
  • Малая светодиодная лента
  • Батарея 9 В
  • ЛДР – 1
  • Соединительные провода
  • Макет

Примечание: Эта схема также может быть построена с использованием микроконтроллера. Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочитайте пост:

Уличные фонари, которые светятся при обнаружении движения автомобиля.

Компоненты Описание

LM358

Это микросхема операционного усилителя. Он доступен в 8-контактном DIP-корпусе и может использоваться в нескольких конфигурациях, таких как усилитель, осциллятор, компаратор и т. д.

LDR

LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темное время суток или при отсутствии света сопротивление LDR находится в диапазоне мегаом, а при наличии света или при ярком свете уменьшается на несколько сотен Ом.

Тестирование LDR

Перед установкой любого компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы не тратить время на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра в измерении сопротивления.

Измерьте сопротивление LDR на свету или яркости, сопротивление должно быть низким. Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, то ваш LDR в порядке.

[Также читайте: Как сделать регулируемый таймер ]

Резистор

Это пассивный компонент с двумя выводами, который используется для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

Резисторы бывают двух типов –

i) Постоянный резистор – с фиксированным значением сопротивления
ii) Переменный резистор – значение сопротивления которого можно изменить, например, если у нас есть резистор 5K, тогда значение сопротивления будет меняться от 0 до 5к.

Значение сопротивления можно рассчитать с помощью мультиметра или по цветовому коду, который виден на резисторе.

Реле

Обеспечивает изоляцию между контроллером и устройством, поскольку, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для устранения разрыва. Реле чрезвычайно полезно, когда вам нужно контролировать большой ток или напряжение с помощью слабого электрического сигнала.

Факторы для выбора подходящего реле
  • Напряжение и ток, необходимые для усиления катушки.
  • Максимальное напряжение, которое мы получим на выходе.
  • Количество арматуры.
  • Количество контактов якоря.
  • Количество электрических ассоциаций (Н/О и Н/З).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, представляет собой активное реле LOW.

Видео моделирования схемы автоматического контроллера уличного освещения (старая схема)

Работа схемы автоматического выключателя уличного освещения

Работа схемы очень проста для понимания. В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Выводы 2 и 3 этих ИС используются для сравнения напряжения и дают нам выход как высокий или низкий в зависимости от напряжения на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для обеспечения переменного напряжения на неинвертирующем входе (то есть на контакте 3). Второй делитель потенциала построен вокруг инвертирующего входа (контакт 2) с помощью потенциометра 10 кОм, который будет подавать половину напряжения питания на инвертирующий контакт.

Поскольку мы знаем свойство LDR, заключающееся в том, что в дневное время его сопротивление мало, напряжение на неинвертирующем входе (т.е. на контакте 3) выше, чем напряжение на инвертирующем входе (на контакте 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено, а светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 меньше, чем на инвертирующем входном контакте 2. В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно активирует реле, а светодиод или лампочку, связанную с он будет светиться.

Выходной видеопроект проекта автоматического контроллера уличного освещения

[Также читайте: Как построить регулируемый таймер ]

Реле управления уличным освещением Trinetics® RCOC®

Maysteel предлагает полную линейку реле управления освещением с несколькими реле, которые практически невозможно разрушить. Эта линейка продуктов, проверенная временем, представляет собой одни из самых прочных и надежных продуктов в отрасли.

MR Реле серии
Сверхмощная конструкция и долгосрочная работа. Проверенная временем электромагнитная конструкция, обеспечивающая высокое сжатие, низкий уровень шума и минимальный нагрев вихревыми токами. Контакт на открытом воздухе.

Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле MTR
    Лучше всего подходит для тех, кто предпочитает контакторы с ртутной трубкой, которые герметичны, не имеют точек износа контактора, не имеют искрового режима и имеют только одну подвижную часть — керамический плунжер, который электрически размыкает или замыкает цепь нагрузки.

    Конфигурации:

  • Один, два или три полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле RLY
    Недорогое реле управления, превосходящее по своим характеристикам блоки одноразового типа, которые запломбированы или трудно ремонтируются.

    Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30 А
  • Групповое управление освещением
    Реле RCOC® в сочетании с масляным или вакуумным выключателем для питания трансформатора, обслуживающего специальную цепь освещения.

    Для парковок, спортивных площадок,
    уличное и районное освещение.

    Центры управления освещением
    Для ситуаций, когда самоуправляемые светильники нецелесообразны из-за нехватки места или количество ламп превышает пять или шесть.

    Конфигурации:

  • Двухполюсный
  • Ручной автоматический выключатель для дневных испытаний
  • Управление системой с одним фотоэлементом
  • 120/240 или 240/480 В перем. тока
  • У проектировщика системы освещения обычно есть выбор: использовать несколько реле или отдельные элементы управления лампами. В некоторых случаях самоуправляемые светильники являются хорошим вариантом. Однако, когда система освещения должна выходить за пределы ограниченного пространства или количество ламп превышает пять или шесть, следует рассмотреть возможность использования нескольких реле. Несколько реле предлагают несколько уникальных преимуществ:

    • Единичное техническое обслуживание
    • Первичные цепи запитываются только ночью
    • Молниезащита доступна для нагрузки, линии и цепей управления
    • Цепи могут быть обесточены для безопасного обслуживания днем ​​и ночью
    • 555
    • Все лампы включаются и выключаются одновременно
    • Требуется только одно управление

    Maysteel предлагает полную линейку реле управления освещением с несколькими реле, которые практически невозможно разрушить. Эта линейка продуктов, проверенная временем, представляет собой одни из самых прочных и надежных продуктов в отрасли. Реле применимы как к одной, так и к нескольким лампам с общей мощностью до 1000 Вт.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
