Как правильно рассчитать сечение кабеля по току и мощности. Какие формулы использовать для однофазной и трехфазной сети. Где найти таблицы допустимых токовых нагрузок. Как воспользоваться онлайн-калькулятором для расчета сечения провода.
Зачем нужен расчет сечения кабеля
Правильный выбор сечения электрического кабеля крайне важен для безопасной и эффективной работы электросети. Рассмотрим основные причины, почему необходимо уделять этому вопросу особое внимание:
- Безопасность. Кабель недостаточного сечения может перегреваться под нагрузкой, что приводит к разрушению изоляции и риску возгорания.
- Надежность. Правильно подобранное сечение обеспечивает стабильную работу электроприборов без перепадов напряжения.
- Экономичность. Кабель оптимального сечения снижает потери электроэнергии при ее передаче.
- Долговечность. При корректном выборе сечения срок службы кабеля существенно увеличивается.
Недооценка важности расчета сечения кабеля может привести к серьезным последствиям, включая выход из строя дорогостоящего оборудования и риск пожара. Поэтому к данному вопросу следует подходить со всей ответственностью.
Формулы для расчета сечения кабеля
Для корректного определения необходимого сечения кабеля используются различные формулы в зависимости от типа сети и характера нагрузки. Рассмотрим основные формулы для наиболее распространенных случаев:
Расчет для однофазной сети
В однофазной сети переменного тока 220В применяется следующая формула:
S = (2 * L * I) / (γ * ΔU)
Где:
- S — сечение кабеля (мм²)
- L — длина кабеля (м)
- I — сила тока (А)
- γ — удельная проводимость материала жилы (для меди 57, для алюминия 34)
- ΔU — допустимое падение напряжения (В), обычно принимается 2-5% от номинального
Расчет для трехфазной сети
Для трехфазной сети 380В используется формула:
S = (√3 * L * I * cosφ) / (γ * ΔU)
Здесь дополнительно учитывается:
- cosφ — коэффициент мощности нагрузки
Таблицы допустимых токовых нагрузок
Для упрощения расчетов часто используются специальные таблицы, содержащие данные о допустимых токовых нагрузках для кабелей различного сечения. Рассмотрим пример такой таблицы для медных и алюминиевых проводов:
| Сечение, мм² | Медь (ток, А) | Алюминий (ток, А) |
|---|---|---|
| 1.5 | 19 | — |
| 2.5 | 27 | 21 |
| 4 | 38 | 29 |
| 6 | 46 | 38 |
| 10 | 70 | 55 |
Данная таблица позволяет быстро определить необходимое сечение кабеля, зная требуемую токовую нагрузку.
Онлайн-калькулятор для расчета сечения кабеля
Для еще большего упрощения процесса расчета сечения кабеля можно воспользоваться специальными онлайн-калькуляторами. Такие инструменты позволяют быстро получить результат, введя необходимые параметры. Рассмотрим основные шаги использования типичного онлайн-калькулятора:
- Выберите тип сети (однофазная/трехфазная)
- Укажите материал проводника (медь/алюминий)
- Введите длину кабеля
- Укажите мощность нагрузки или силу тока
- При необходимости настройте дополнительные параметры (cosφ, допустимое падение напряжения)
- Нажмите кнопку «Рассчитать»
После выполнения этих шагов калькулятор выдаст рекомендуемое сечение кабеля, а также дополнительную информацию, такую как падение напряжения и потери мощности.
Особенности расчета сечения для различных типов кабелей
При расчете сечения важно учитывать особенности различных типов кабелей. Рассмотрим некоторые из них:
Одножильные и многожильные кабели
Для многожильных кабелей расчетное сечение обычно немного больше, чем для одножильных при той же нагрузке. Это связано с тем, что в многожильном кабеле токопроводящая жила состоит из нескольких проволок, между которыми есть небольшие воздушные промежутки.
Кабели для внутренней и наружной прокладки
Кабели для наружной прокладки часто требуют большего сечения из-за более сложных условий эксплуатации (перепады температур, влажность). При расчете необходимо учитывать коэффициенты, учитывающие условия прокладки.
Типичные ошибки при расчете сечения кабеля
При самостоятельном расчете сечения кабеля часто допускаются определенные ошибки. Рассмотрим наиболее распространенные из них:
- Неучет перспективного увеличения нагрузки. Всегда стоит закладывать запас по мощности.
- Игнорирование условий прокладки кабеля. Способ монтажа может существенно влиять на его нагрузочную способность.
- Использование устаревших данных. Нормы и стандарты периодически обновляются, важно использовать актуальную информацию.
- Пренебрежение падением напряжения на длинных участках. Для протяженных линий этот фактор может быть критичным.
Избегание этих ошибок поможет обеспечить надежную и безопасную работу электросети.
Практические рекомендации по выбору сечения кабеля
На основе проведенного анализа можно сформулировать ряд практических рекомендаций по выбору сечения кабеля:
- Всегда проводите расчет, даже если кажется, что нагрузка небольшая.
- Учитывайте перспективу увеличения нагрузки и закладывайте запас по мощности.
- При выборе между двумя близкими значениями сечения, выбирайте большее.
- Для ответственных участков используйте кабель с запасом по сечению.
- Учитывайте условия прокладки и эксплуатации кабеля.
- При сомнениях консультируйтесь со специалистами.
Следование этим рекомендациям поможет обеспечить надежную и безопасную работу электросети на долгие годы.
Расчет сечения кабелей и проводов по мощности и току: примеры, таблицы, калькулятор
Уникальные онлайн-сервисы
Система поиска «Кабель. Онлайн» для удобства пользователей разместила нескольких важных и уникальных онлайн-сервисов, помогающих:
· Вычислить весовые характеристики кабельной продукции и барабанов, для транспортировки.
· Выполнить расчёт за считанные секунды диаметра кабельной продукции.
· Выбрать оптимальную схему погрузки барабанов в контейнере либо автотранспорте.
Например, система мгновенно рассчитывает, что в бортовом КамАЗе с габаритами 6100х2400 мм можно разместить барабаны:
· №6, с габаритами 600×370 мм, 5 ед.;
· №10, с габаритами 1000×650 мм, 9 ед.;
· №8б, с габаритами 800×620 мм, 5 ед.
При этом расчете будут обеспечены все требования безопасности по предельным расстояниям между барабанами — 10 см и расстоянием между барабаном и бортом — 5 см.
Расчет сечения кабеля по мощности и длине
От длины кабеля зависит такая величина, как потеря напряжения.
Одна из потенциальных неприятных ситуаций: на конце выбранного провода напряжение уменьшилось до минимума, чего недостаточно для обеспечения функциональности оборудования. В бытовых электрических сетях потери будут невелики, поэтому ими можно пренебречь. Достаточно использовать кабель с запасом 100-150 мм, что необходимо для упрощения коммутации. Если края провода подключаются к электрощитку, то запас должен быть выше, поскольку требуется монтаж автоматов.
Размещая кабель на более протяженных участках, нужно учитывать падение напряжения, которое рассчитывается по формуле, указанной выше. Любой проводник имеет определенное электрическое сопротивление, которое зависит от ряда характеристик:
- Длина провода, м. Чем больше длина, тем выше потери.
- Площадь поперечного сечения, кв. мм. Чем выше параметр, тем ниже падение напряжения.
- Удельное сопротивление материала (ищите в справочниках).
Максимальная длина кабеля для различных токовых нагрузок
Для расчета падения напряжения в обычных случаях достаточно перемножить сопротивление и допустимый ток.
Фактическая величина может быть больше, но не более чем на 5%. Если она не вписывается в заданные рамки, придется использовать кабель с большим сечением.
Для расчета сечения кабеля по мощности и длине нужно действовать следующим образом:
- Рассчитайте ток по формуле I=P/(U*cosф), где P — мощность, U — напряжение, cosф — коэффициент. В бытовых электросетях данный коэффициент равняется 1, поэтому формула упрощается до I=P/U. В промышленности cosф представляет собой соотношение активной и полной мощностей (активная и реактивная).
- В таблице ПУЭ найдите подходящий кабель по сечению в зависимости от тока.
- Подсчитайте сопротивление проводника, используя формулу: R=ρ*l/S, где ρ — удельное сопротивление материала, из которого изготовлены жилы, l — длина кабеля, S — площадь поперечного сечения. Помните, что электрический ток движется в обе стороны, поэтому суммарное сопротивление равняется удвоенному значению, полученному из формулы выше.
- Для падения напряжения воспользуйтесь формулой ΔU=I*R
- Чтобы получить падение напряжения в процентах, разделите ΔU/U.
Таким образом, если итоговое значение не превышает 5%, можете оставить кабель с выбранным сечением. В противном случае его придется заменить на проводник с увеличенным сечением.
Длительно допустимые токи
Данная величина отличается в зависимости от выбранного кабеля и используемых токоведущих жил. Любой провод имеет определенную длительную температуру Tд, которая указывается в его паспорте. При такой температуре допустима продолжительная эксплуатация жил проводника, исключаются любые повреждения.
Для расчета длительно допустимого тока воспользуйтесь формулой:
Iд = √((Тд*S*Кт)/R),
где:
- Ктп — коэффициент теплопередачи;
- R — сопротивление;
- S — сечение жилы.
На практике можно воспользоваться таблицами ПУЭ.
Длительно допустимые токи для медных проводов и кабелей
Расчет сечения провода по мощности
Здесь данные рассчитываются аналогично, но сразу берется во внимание именно паспортная мощность электроприборов в пересчете на общее потребление.
Для расчета используем формулу
Для расчета используем формулу
Учитывая, что длина провода (проводника тока) в данном случае неизвестна, лучше взять данные из таблицы.
Сечение медного провода по мощности (таблица 220в) в соответствии с ГОСТ 31996-2012.
Важно: сила тока в этом расчете также учитывается! Если в паспорте прибора не указаны точные данные, принимается ближайшее усредненное значение из таблицы.
Проверить данные можно с помощью онлайн-калькулятора.
Соответственно, сечение провода по мощности выделенной линии будет для:
- освещение 1 кВт – 1,5 кв.мм;
- силовая линия 1 (котел) 12 кВт – 10 кв.мм;
- силовая линия 2 (водонагреватели) 12 кВт – 10 кв.мм;
- силовая линия 3 (электроприборы с повышенным потреблением) 6,8 кВт —
- розетки обычного типа 3 кВт – 4 кв.мм.
Полученные данные почти совпадают с предыдущими вычислениями, но для котла и водонагревателей предлагается больший размер жилы – лучше остановиться именно на этом варианте.
Как рассчитать сечение кабеля по мощности
Чтобы произвести расчет квартирного провода по показателям мощности для трехфазной сети, используется формула I=P/(U*1.73), где
- P – мощность, Вт;
- U – напряжение, В;
- I – ток, А.
При самостоятельных вычислениях необходимо учитывать материал жил, максимальную мощность потребления и напряжение в сети.
Максимальная мощность потребления
Для точного значения понадобится знать, сколько энергии будет потреблять каждый прибор. Затем показатели суммируются, и вычисляется усредненное значение. Чтобы получить полное значение, прибавляется еще 5 %.
Материал проводников
Медные провода
Квартирная цепь создается из двух типов проводников:
- Алюминиевые – недорогие материалы для прокладки сетей на высоте. Металл не окисляется, но для равномерного распределения нагрузки стоит остановить выбор на проводе с большим сечением.
- Медные – прочные, упругие, с хорошей электропродностью.
Обеспечивают равномерную подачу тока на каждый потребитель. Если в доме старый распредщиток или трансформатор, провода соединяют третьим металлом.
| Сечение провода, мм2 | Напряжение 220 В | Напряжение 380 В | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,2 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица 2.
Зависимость сечения алюминиевого провода от мощности и силы тока
| Сечение провода, мм2 | Напряжение 220 В | Напряжение 380 В | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 70 |
| 50 | 135 | 29,7 | 110 | 72 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Для чего нужен расчет сечения кабеля?
Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество.
В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.
Это приводит к таким последствиям:
- Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
- В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
- С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
- Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
- Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.
Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.
Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:
- Посчитать, для каждого помещения общее число установленных электроприборов.
- Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.
Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.
Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.
Коэффициенты
Существуют определенные условия, при которых сила тока внутри проводки может повышаться или понижаться. К примеру, в открытой электрической проводке, когда провода укладываются по стенам или потолку, сила тока будет повышенной, чем в закрытой схеме. Это связано напрямую с температурой окружающей среды. Чем она больше, тем большей силы тока может данный кабель пропускать.
То есть, получается так, что если в один лоток, гофру или трубу укладываются сразу несколько проводов, то внутри проводки температура будет повышенной за счет нагрева самих кабелей.
Это приводит к тому, что допустимая нагрузка тока снижается на 10-30 процентов. То же самое касается и открытой проводки внутри отапливаемых помещений. Поэтому можно сделать вывод: при проведении расчета сечения кабеля в зависимости от нагрузки тока при повышенных температурах эксплуатации можно выбирать провода меньшей площади. Это, конечно, неплохая экономия. Кстати, таблицы снижающих коэффициентов в ПУЭ тоже есть.
Есть еще один момент, который касается длины используемого электрического кабеля. Чем длиннее разводка, тем больше потери напряжения на участках. В любых расчетах используются потери, равные 5%. То есть, это максимум. Если потери будут больше данного значения, то придется увеличивать сечение кабеля. Кстати, самостоятельно рассчитать токовые потери несложно, если знать сопротивление проводки и токовую нагрузку. Хотя оптимальный вариант – использовать таблицу ПУЭ, в которых установлена зависимость момента нагрузки и потерь. В данном случае момент нагрузки – это произведение мощности потребления в киловаттах и длины самого кабеля в метрах.
Разберем пример, в котором установленный кабель длиною 30 мм в сети переменного тока напряжением 220 вольт выдерживает нагрузку 3 кВт. При этом момент нагрузки будет равен 3*30=90. Смотрим в таблицу ПУЭ, где показано, что этому моменту соответствуют потери 3%. То есть, это меньше номинала в 5%. Что допустимо. Как уже было сказано выше, если расчетные потери превысили бы пятипроцентный барьер, то пришлось бы приобретать и устанавливать кабель большего сечения.
В настоящее время алюминиевые провода в разводках используются редко. Но необходимо знать, что их сопротивление больше, чем у медных, в 1,7 раза. А, значит, и потери у них во столько же раз больше.
Что касается трехфазных сетей, то здесь момент нагрузки больше в шесть раз. Это зависит от того, что сама нагрузка распределяется по трем фазам, а это соответственно тронное увеличение момента. Плюс двоенное увеличение за счет симметричного распределения потребляемой мощности по фазам. При этом в нулевом контуре ток должен быть равен нулю.
Если распределение по фазам несимметричное, а это приводит к увеличению и потерь, то придется рассчитывать сечение кабеля по нагрузкам в каждом проводе по отдельности и выбирать его по максимальному расчетному размеру.
Расчет сечения провода сети с тремя фазами (трехфазной)
А теперь разберем формулу подсчета сечения провода для трехфазных сетей.
Для рассчета сечения питающего кабеля воспользуемся следующей формулой:
Где:
- I — сила тока, по которой выбирается площадь сечения кабеля
- U — фазовое напряжение, 220V
- Cos φ — угол сдвига фаз
- P — показывает общее потребление всех электроприборов
Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.
Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.
Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.
Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:
U линейное = √3 × U фазное
Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке.
Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

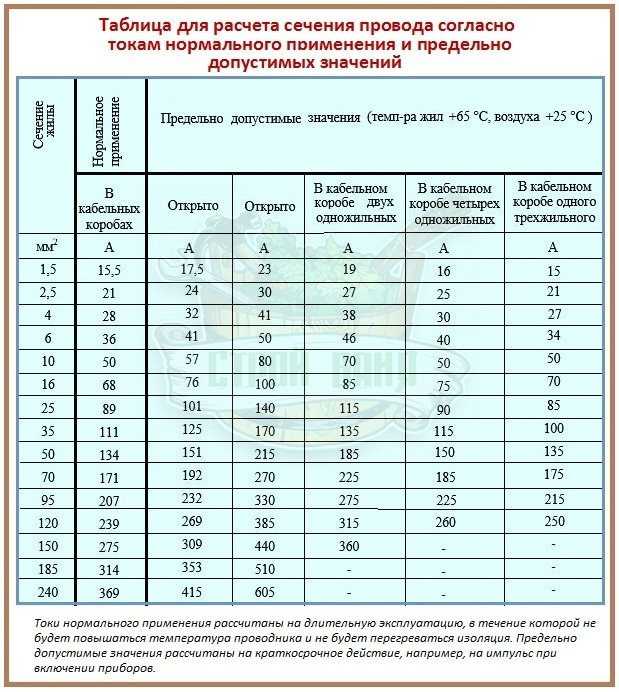

Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах.
Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара.
Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи
Источник
Источник
Как вычислить сечение многожильного провода
Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки.
Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.
Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.
Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.
Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм.
Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.
Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.
| Онлайн калькулятор для определения сечения многожильного провода | |
|---|---|
| Введите диаметр одной жилы, мм: | |
| Количество жил в проводе: | |
Расчет сечения кабеля, сечения провода, токопроводящей жилы gbs-company.ru
Занимаясь прокладкой электросети и кабеля в доме, потребуется выполнить расчет сечения кабеля, сечения провода, токопроводящей жилы, учитывая нагрузки будущей линии.
Наша таблица расчетов материалов поможет сориентироваться в выборе расходных изделий и избежать пожароопасных ситуаций. При использовании нашего сервиса учитывайте, что расчет сечения кабеля, сечения провода, токопроводящей жилы проводится, исходя из способа и условий монтажа, а также номинальной мощности.
Удобная строительная таблица поможет определиться и с типом расходного материала.
________________________________________
Расчеты сечения кабеля представленные в таблице приблизительные
| Проложенные открыто | S | Проложенные в трубе | ||||||||||
| Медные жилы | Алюминиевые жилы | Медные жилы | Алюминиевые жилы | |||||||||
| Ток | Мощность, кВт | Ток | Мощность, кВт | Ток | Мощность, кВт | Ток | Мощность, кВт | |||||
| A | 220В | 380В | A | 220В | 380В | A | 220В | 380В | A | 220В | 380В | |
| 11 | 2.4 | — | — | — | — | 0.5 | — | — | — | — | — | — |
| 15/p> | 3. 3 |
— | — | — | — | 0.75 | — | — | — | — | — | — |
| 17 | 3.7 | 6.4 | — | — | — | 1 | 14 | 3 | 5.3 | — | — | — |
| 23 | 5 | 8.7 | — | — | — | 1.5 | 15 | 3.3 | 5.7 | — | — | — |
| 26 | 5.7 | 9.8 | 21 | 4.6 | 7.9 | 2 | 19 | 4.1 | 7.2 | 14 | 3 | 5,3 |
| 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 2.5 | 21 | 4.6 | 7.9 | 16 | 3,5 | 6 |
| 41 | 9 | 15 | 32 | 7 | 12 | 4 | 27 | 5.9 | 10 | 21 | 4,6 | 7,9 |
| 50 | 11 | 19 | 39 | 8. 5 |
14 | 6 | 34 | 7.4 | 12 | 26 | 5,7 | 9,8 |
| 80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 170 | 37 | 64 | 130 | 28 | 49 | 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Расчет необходимого сечения кабеля
| № | Число жил, сечение мм. Кабеля (провода) |
Наружный диаметр мм. |
Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | |||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | |||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | |||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | ||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | ||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | ||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | ||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | ||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | ||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | ||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | ||||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | ||||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | ||||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | ||||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | ||||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | ||||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | ||||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | |||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | |||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | |||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | |||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | |||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | ||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | ||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | ||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | ||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | ||||
| 29 | 4х50 | 30 | 31,3 |
|
63 | 65 | 145 | 225 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | ||||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | ||||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | ||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | ||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | ||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | ||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | |||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | |||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | |||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | |||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | |||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | ||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | ||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | |||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | |||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | |||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | |||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | ||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | ||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | ||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | ||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | ||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | ||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | ||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | ||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | ||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | ||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | ||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | ||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | ||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | ||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | ||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | ||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | ||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 | ||||||
________________________________________
Строительные калькуляторы
- Калькулятор бетона
- Калькулятор кирпичной кладки
- Калькулятор расчета количества кирпича
- Калькулятор раствора
- Калькулятор окраски поверхности
- Калькулятор для расчета пола (напольного покрытия)
- Калькулятор расчета подстилающего слоя для полов
- Калькулятор расчета теплопотерь помещения
- Калькулятор расчета количества герметика
- Калькулятор заливки фундамента бетоном
- Калькулятор земляных работ (Ленточный фундамент)
- Калькулятор забора
Калькуляторы перегородок
- Перегородка из гипсокартона КНАУФ с однослойной обшивкой на металлическом каркасе
- Перегородка из гипсокартона КНАУФ с двухслойной обшивкой на металлическом каркасе
- Перегородка из гипсокартона на двойном металлическом каркасе
Калькуляторы потолков
- Потолок из КНАУФ-ГКЛ на двухуровневом металлическом каркасе
- Потолок из КНАУФ-ГКЛ на одноуровневом металлическом каркасе
- Подвесной потолк Knauf AMF или Armstrong
Таблицы расчетов материалов
- Расчет расхода штукатурной смеси
- Расчет расхода шпатлевки
- Расчет кирпича и пеноблоков
- Расчет сечения кабеля, сечения провода, токопроводящей жилы
- Расчет фундаментов, стен, кровли
- Расчет расхода штукатурки на 1м2
- Расчет веса металлов
- Расчета объема и количества пиломатериала
- Расчет покрытия пола ламинатом
Таблицы переводов
- Калькулятор перевода метров квадратных в метры кубические
- Программа «Таблица цветов RAL» (скачать zip-файл) (ВНИМАНИЕ!Качество передачи цвета зависит от возможностей вашего компьютера и монитора!)
Бесплатная консультация специалиста
Задайте любой интересующий Вас вопрос
Ваши персональные данные не будут переданы третьим лицам
Выбор покупателей:
НазадДалее-
Домокомплект Саммерлэнд
Старая цена: 0 Р
Площадь: м2
-
Проект Дом с сауной «Березка» 6х6
Старая цена: 0 Р
Площадь: 63 м2
-
Проект дачный дом «Уют» 6х5
Старая цена: 0 Р
Площадь: 30 м2
-
Проект дачный дом «Удачный» 6х6
Старая цена: 0 Р
Площадь: 63 м2
-
Проект дачный дом «Воронеж» 6х7,5
Старая цена: 0 Р
Площадь: 72 м2
-
Проект дачный дом «Терем» 6х8
Старая цена: 0 Р
Площадь: 83 м2
-
Проект дачный дом «Владимир» 6х8
Старая цена: 0 Р
Площадь: 72 м2
-
Проект дачный дом «Уют 2» (6х8)
Старая цена: 0 Р
Площадь: 48 м2
-
Проект дачный дом «Липецк» 6х8
Старая цена: 0 Р
Площадь: 75 м2
-
Проект дачный дом «Кострома» 6х8
Старая цена: 0 Р
Площадь: 69 м2
-
Проект дачный дом «Подмосковье» 8,5х8,5
Старая цена: 0 Р
Площадь: 117 м2
-
Проект дачный дом «Рязань» 8х8
Старая цена: 0 Р
Площадь: 108 м2
-
Проект дачный дом «Новгород» 8х12
Старая цена: 0 Р
Площадь: 96 м2
Калькулятор расстояния до цепи
Онлайн-калькуляторы и таблицы, которые помогут вам определить правильное сечение провода
Калькулятор расстояния до цепи вычисляет максимальное расстояние до цепи
исходя из максимального падения напряжения в процентах.
Этот калькулятор также рассчитывает падение напряжения и результирующее
напряжение на нагрузке.
Введите информацию ниже, чтобы рассчитать подходящий размер провода.
Введите напряжение на источнике цепи:Количество фаз в цепи: Однофазная Трехфазная
Введите максимальный ток в цепи:
Выберите размер провода: 18 AWG16 AWG14 AWG12 AWG10 AWG8 AWG6 AWG4 AWG3 AWG2 AWG1 AWG1/0 AWG2/0 AWG3/0 AWG4/0 AWG250 kcmil300 kcmil350 kcmil400 kcmil500 kcmil600 kcmil700 kc 750 тыс.мил800 тыс.смил900 тыс.смил1000 тыс.смил1250 тыс.смил1500 тыс.смил1750 тыс.смил2000 kcmil
Выберите тип проводника: МедьАлюминий
Выберите максимальное падение напряжения (%):1%2%3%4%5%
| Результаты | |
|---|---|
| Максимальное расстояние цепи | — |
| Падение напряжения | — |
| Напряжение на нагрузке | — |
Примечание.
Результаты этого калькулятора основаны на температуре проводника 75°C .
Источник: NFPA 70, Национальный электротехнический кодекс, глава 9, таблица 8
Чтобы рассчитать падение напряжения на основе длины цепи, используйте Калькулятор падения напряжения.
Чтобы правильно подобрать размер проводов для различных применений, используйте Калькулятор размера проводов, чтобы определить правильный размер проводника. Посещать страницу «Таблицы» для просмотра справочных таблиц, таких как «Максимальная мощность». для токонесущих проводников.
Ознакомьтесь с Условиями использования и Политикой конфиденциальности для этого сайта. Ваше мнение очень ценится. Дайте нам знать, как мы можем улучшить.
- Домашняя страница
- Таблица размеров проволоки
- Список калькуляторов и описание
- Калькулятор размера проволоки
- Усовершенствованный калькулятор размера проволоки
- Калькулятор силы тока провода
- Усовершенствованный калькулятор силы тока проводов
- Калькулятор вспышки дуги
- Калькулятор падения напряжения
- Калькулятор длины цепи
- Калькулятор закона Ома
- Калькулятор размера провода двигателя
- Калькулятор сечения заземляющего провода
- Калькулятор расстояния между опорами кабелепровода
- Калькулятор цветового кода резистора
- Список таблиц и описания
- Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 30°C Таблица
- Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 30°C Таблица
- Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 40°C Таблица
- Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 40°C Таблица
- Ток полной нагрузки для трехфазных двигателей переменного тока Таблица Сечения проводов и защита цепи трехфазного двигателя переменного тока
- Таблица
- Таблицы дугового разряда
- Таблица размеров заземляющего проводника
- Расстояние между жесткими опорами кабелепровода Таблица
- Таблица поправочных коэффициентов тока провода
Калькулятор сечения кабеля в App Store
Скриншоты iPhone
Описание
Калькулятор размера кабеля, разработанный Power Plus Cable Co.
L.L.C., Фуджейра, ОАЭ, позволяет быстро и легко выбрать подходящие размеры кабелей, необходимых для электрических цепей. Подходит для инженеров-электриков, консультантов, электриков, монтажников кабелей и проектировщиков. Калькулятор сечения кабеля также дает падение напряжения в цепи. Необходимый инструмент для всех инженеров-электриков, работающих в сфере инженерных систем.
С помощью этого инструмента громоздкие вычисления можно легко выполнить за очень короткий период времени, благодаря чему инженеры смогут выполнять свою работу, где бы они ни находились, и выполнять ее эффективно всего несколькими щелчками мыши.
Это приложение работает в автономном режиме и, следовательно, может работать на сайтах без покрытия сетью.
Уникальный калькулятор размеров кабеля дает вам доступ к широкому ассортименту кабелей, предлагаемых компанией Power Plus Cable Co. L.L.C., Фуджейра, ОАЭ.
Особенности:-
• Простой и удобный интерфейс.
• Работает в автономном режиме.
• Подходит как для медных, так и для алюминиевых кабелей.
• Вывод можно просмотреть и сохранить в виде файла PDF.
• Результат можно напрямую прикрепить к электронному письму для отправки.
• Подходит как для мобильных телефонов, так и для планшетов.
• Потребляет очень меньше системных ресурсов.
Версия 1.1
Компания Apple обновила это приложение, и теперь на нем отображается значок приложения Apple Watch.
1. Добавлен раздел «Отчет» для просмотра других комбинаций кабелей, даже если они не найдены.
2. Добавлен раздел «Контакты» и некоторые проверки.
Рейтинги и обзоры
6 оценок
Просто и удобно
Простота в использовании и отсутствие необходимости в Интернете.
Необходимый инструмент для инженеров-электриков
Хорошее приложение
Полезное
Разработчик, Unique Computer Systems, не предоставил Apple подробностей о своей политике конфиденциальности и обработке данных.
Сведения не предоставлены
Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.
Информация
- Поставщик
- ООО «Уникальные компьютерные системы»
- Размер
- 13,8 МБ
- Категория
- Производительность
- Возрастной рейтинг
- 4+
- Авторское право
- © Power Plus Cable Co.
