Назначение муфты. Муфты для валов: назначение, виды, выбор и применение

Что такое муфта для вала. Какие бывают виды муфт. Как выбрать подходящую муфту. Где применяются муфты в технике. Основные характеристики и параметры муфт для валов.

Что такое муфта для вала и для чего она нужна

Муфта для вала — это механическое устройство, предназначенное для соединения валов и передачи крутящего момента. Основные функции муфт:

• Соединение валов и передача вращательного движения
• Компенсация несоосности и смещения валов
• Амортизация ударных нагрузок и вибраций
• Предохранение механизмов от перегрузок
• Включение и выключение привода на ходу

Муфты позволяют решить ряд важных технических задач при проектировании и эксплуатации различных машин и механизмов. Их правильный выбор обеспечивает надежную и долговечную работу оборудования.

Основные виды и типы муфт для валов

По конструкции и принципу действия муфты подразделяются на следующие основные виды:

1. Жесткие муфты

Жесткие муфты обеспечивают постоянное соединение валов без возможности относительного смещения. К ним относятся:

• Втулочные муфты
• Фланцевые муфты
• Продольно-свертные муфты

2. Компенсирующие муфты

Компенсирующие муфты позволяют соединять валы с небольшим смещением осей. Основные типы:

• Зубчатые муфты
• Цепные муфты
• Шарнирные муфты

3. Упругие муфты

Упругие муфты содержат эластичный элемент для смягчения ударов и вибраций:

• Втулочно-пальцевые муфты
• Муфты с торообразной оболочкой
• Муфты со «звездочкой»

4. Сцепные управляемые муфты

Позволяют соединять и разъединять валы на ходу:

• Кулачковые муфты
• Фрикционные муфты
• Электромагнитные муфты

5. Самоуправляемые муфты

Автоматически срабатывают при определенных условиях:

• Центробежные муфты
• Обгонные муфты
• Предохранительные муфты

Как правильно выбрать муфту для вала

При выборе муфты необходимо учитывать следующие основные факторы:

1. Передаваемый крутящий момент
2. Частота вращения вала
3. Условия эксплуатации (температура, влажность, загрязненность и т.д.)
4. Величина и характер нагрузок (постоянные, переменные, ударные)
5. Требуемая точность соединения валов
6. Необходимость компенсации несоосности
7. Габаритные размеры и масса муфты

Для правильного выбора рекомендуется:

• Определить необходимый тип муфты исходя из условий работы
• Рассчитать требуемый номинальный момент с учетом коэффициента запаса
• Сверить технические характеристики муфты с требованиями применения
• Учесть особенности монтажа и обслуживания муфты

Области применения муфт для валов

Муфты находят широкое применение в различных отраслях техники:

• Станки и промышленное оборудование
• Автомобили и другие транспортные средства
• Сельскохозяйственная техника
• Насосы, компрессоры, вентиляторы
• Подъемно-транспортные механизмы
• Энергетические установки и турбины
• Судовые механизмы и оборудование

В каждой области применения используются специализированные типы муфт, оптимально подходящие для конкретных условий эксплуатации.

Основные характеристики и параметры муфт

При выборе и расчете муфт учитывают следующие основные характеристики:

• Номинальный крутящий момент
• Максимальный передаваемый момент
• Предельная частота вращения
• Момент инерции
• Жесткость
• Демпфирующая способность
• Допустимые смещения валов (осевое, радиальное, угловое)
• Габаритные размеры и масса

Знание этих параметров позволяет подобрать оптимальную муфту для конкретных условий применения.

Преимущества и недостатки различных типов муфт

Каждый тип муфт имеет свои достоинства и недостатки:

Жесткие муфты:

Преимущества:

• Простота конструкции
• Высокая надежность
• Малые габариты

Недостатки:

• Не компенсируют несоосность валов
• Не смягчают динамические нагрузки

Компенсирующие муфты:

Преимущества:

• Компенсация смещений валов
• Снижение нагрузок на опоры

Недостатки:

• Сложнее конструкция
• Требуют обслуживания

Упругие муфты:

Преимущества:

• Гашение вибраций и ударов
• Компенсация несоосности

Недостатки:

• Ограниченный ресурс упругих элементов
• Низкая жесткость

При выборе типа муфты необходимо учитывать эти особенности для оптимального решения технической задачи.

Техническое обслуживание и диагностика муфт

Для обеспечения надежной работы муфт необходимо выполнять следующие мероприятия:

• Периодический осмотр и проверка состояния муфты
• Контроль уровня смазки (для смазываемых муфт)
• Проверка затяжки резьбовых соединений
• Контроль соосности валов
• Замена изношенных деталей
• Балансировка (для быстроходных муфт)

При диагностике муфт обращают внимание на следующие признаки неисправностей:

• Повышенный шум и вибрация
• Нагрев корпуса муфты
• Утечка смазки
• Ослабление креплений
• Износ и повреждение рабочих поверхностей

Своевременное обслуживание и диагностика позволяют предотвратить выход муфты из строя и продлить срок ее службы.

Муфты — назначения, типы и факторы выбора

Муфта вала — один из самых распространенных элементов машин, поскольку она играет важную роль в системах передачи энергии. Таким образом, они находят применение в самых разных областях и условиях эксплуатации.

В результате за многие годы конструкторы и инженеры разработали множество вариантов муфт для конкретных условий эксплуатации и окружающей среды.

Эта статья познакомит вас с различными типами муфт и расскажет о выборе подходящего варианта для вашей ситуации.

Примечание: данная статья является переводом.

Что такое муфта?

Муфта — это механическое устройство, которое соединяет одинаковые или разные валы в машинах для передачи энергиии и движения. Обычно это временное соединение (но в некоторых случаях может быть постоянным), которое можно удалить для обслуживания или замены. Муфта может быть жесткой или гибкой.

В связи с наличием множества конструкций, могут существовать разительные различия в конструкции и функционировании двух типов механических муфт. Некоторые муфты могут соединяться с валами без перемещения вала, в то время как для установки большинства муфт требуется перемещение вала.

В большинстве случаев муфта не изменяет направление движения или угловую скорость, в отличие от зубчатых передач.

Муфта работает за счет постоянного поддержания прочного, но гибкого соединения между двумя валами для передачи движения от одного вала к другому. Это происходит при любых значениях нагрузок и несоосности, не допуская относительного движения между двумя валами.

Назначение муфт:

Муфта вала может выполнять несколько функций в машине. Конструкция может включать в себя более одной из этих функций для обеспечения функционирования изделия в передовых областях применения.

Давайте кратко рассмотрим, эти функции:

Передача энергии

Основная цель в большинстве случаев — передача мощности и крутящего момента от ведущего вала к ведомому — например, муфта, соединяющая двигатель с насосом или компрессором.

Поглощает удары и вибрацию

Муфта вала может сглаживать любые удары или вибрации от ведущего элемента к ведомому. Эта функция снижает износ компонентов и увеличивает срок службы установки.

Устранение любых перекосов

Несоосность валов может быть результатом первоначальных ошибок монтажа или может развиться со временем по другим причинам. Большинство муфт могут компенсировать некоторую степень перекоса (осевого, углового и параллельного) между валами.

Прерывание теплового потока

Муфта вала также может прервать поток тепла между соединенными валами. Если первичный двигатель имеет тенденцию нагреваться во время работы, оборудование со стороны привода защищено от воздействия этого тепла.

Защита от перегрузки

Специальные муфты, известные как предохранительные механические муфты, разработаны с целью защиты от перегрузок. При возникновении перегрузки эти муфты с ограничением крутящего момента разрывают соединение между двумя валами. Они либо проскальзывают, либо разъединяются для защиты машин.

Типы муфт:

Муфты бывают самых разных форм и размеров. Некоторые из них отлично подходят для типовых применений, в то время как другие разрабатываются на заказ для действительно специфических сценариев.

Чтобы сделать осознанный выбор, важно знать возможности и различия различных типов муфт. В этом разделе представлена ​​информация о основных типах муфт и о том, как они работают:

Жесткая муфта

Как следует из названия, жесткая муфта практически не допускает относительного перемещения между валами . Инженеры предпочитают жесткие муфты, когда требуется точное выравнивание.

Любая муфта вала, которая может ограничить любое нежелательное движение вала, известна как жесткая муфта, и, таким образом, это общий термин, который включает различные конкретные муфты. Примерами такого типа муфт являются втулочные, компрессионные и фланцевые муфты.

Если для соединения двух валов оборудования используется жесткая муфта, они действуют как единый вал. Жесткие муфты находят применение в вертикальных системах, например, в вертикальных насосах.

Они также используются для передачи крутящего момента в системах с высоким крутящим моментом, таких как большие турбины. Они не могут использовать гибкие муфты, и поэтому все больше и больше турбин в настоящее время используют жесткие муфты между цилиндрами турбин. Такое расположение гарантирует, что вал турбины работает как непрерывный ротор.

Гибкая муфта

Любая муфта вала, которая допускает определенную степень относительного движения между составляющими валами и обеспечивает виброизоляцию, называется гибкой муфтой. Если бы валы были все время идеально выровнены, а машины не двигались и не вибрировали во время работы, то не было бы необходимости в гибкой муфте.

К сожалению, в реальности машины работают не так, и проектировщикам приходится решать все вышеперечисленные проблемы при проектировании машин. Гибкая муфта может решить их в определенной степени. Она может уменьшить степень износа машин из-за недостатков и динамики, которые являются частью почти каждой системы.

Гибкая муфта также является обобщающим термином и под своим названием включает в себя множество конкретных муфт. Эти муфты составляют большинство типов муфт, используемых сегодня. Некоторые популярные примеры гибких муфт — зубчатая муфта, универсальное соединение и муфта Олдхэма.

Втулочная муфта

Втулочная муфта — простейший пример муфты жесткого типа. Она состоит из чугунной втулки (полого цилиндра) или муфты. Она имеет внутренний диаметр, равный внешнему диаметру соединяемых валов. Шпонка с гибкой головкой используется для ограничения относительного движения и предотвращения проскальзывания между валами и втулками.

Некоторые муфты и валы имеют резьбовые отверстия, которые совпадают при сборке, чтобы предотвратить любое осевое перемещение валов. Передача мощности от одного вала к другому происходит через втулку, шпоночную канавку и шпонку. Эта муфта вала используется для малых и средних крутящих моментов.

Втулочная муфта имеет несколько движущихся частей, что делает ее надежным выбором, если все детали спроектированы с учетом ожидаемых значений крутящего момента.

Муфта с разъемным соединением

Для облегчения сборки втулку муфты можно разделить на две части. Таким образом, техническому специалисту больше не нужно перемещать соединенные валы для сборки или разборки муфты.

Разъемная муфта или компрессионная муфта представляет собой две половинки муфты, которые удерживаются на месте с помощью шпилек или болтов. Подобно втулочным муфтам, эти муфты передают мощность через шпонку. Разъемные муфты используются в тяжелых условиях эксплуатации.

Фланцевая муфта

В фланцевых муфтах на каждый из соединяемых валов надевается фланец. Фланцы крепятся друг к другу шпильками или болтами, а на валу — шпонкой. Использование установочных винтов или конической шпонки гарантирует, что ступица с фланцем не соскользнет назад и не обнажит стыки вала.

Один из фланцев имеет выступающее кольцо на своей поверхности, а другой имеет аналогичную выемку для его размещения. Такой тип конструкции помогает фланцам (и, в свою очередь, валам) поддерживать соосность, не создавая чрезмерных нагрузок на валы.

Фланцевая муфта используется в средних и тяжелых условиях эксплуатации. Они могут создавать эффективные уплотнения между двумя трубками, и, следовательно, помимо передачи энергии, они используются в гидравлических системах под давлением. Фланцевые муфты бывают трех основных типов:

• Фланцевая муфта незащищенного типа
• Фланцевая муфта защищенного типа
• Фланцевая муфта морского типа

Зубчатая муфта

Зубчатая муфта очень похожа на фланцевую муфту. Однако она является гибким типом муфты и может использоваться для неколлинеарных валов. Зубчатые муфты допускают угловое смещение около 2 градусов и параллельное смещение 0,25…0,5 мм.

УКомплект поставки зубчатых муфт состоит из двух ступиц (с внешними зубьями), двух фланцевых втулок (с внутренними зубьями), уплотнений (уплотнительные кольца и прокладки) и крепежа, входящего в комплект поставки.

/p>

Передача энергии между двумя концами муфты происходит через внутренние и внешние зубчатые колеса в зубчатой муфте.

Зубчатые муфты способны передавать большой крутящий момент. Поэтому они используются в тяжелых условиях эксплуатации. Для оптимальной работы им требуется периодическая смазка (консистентная).

Универсальный шарнир (шарнир Гука)

Когда два вала не параллельны и пересекаются под небольшим углом, используется универсальный шарнир. Этот шарнир может компенсировать небольшое угловое смещение, обеспечивая при этом высокую способность передачи крутящего момента.

Универсальный шарнир состоит из пары шарниров, соединенных через поперечный вал. Два шарнира расположены под углом 90 градусов друг к другу. Поперечный вал поддерживает эту ориентацию и также отвечает за передачу мощности. Универсальный шарнир не является муфтой постоянной скорости, т.е. ведущий и ведомый валы вращаются с разными скоростями.

Они находят применение в самых разных областях, отсюда и название. Наиболее часто универсальные шарниры используются в коробках передач и дифференциалах автомобилей.

Муфта Олдхема

Муфта Олдхема — это специальная муфта для валов, используемая исключительно для бокового смещения валов. Когда два вала параллельны, но не коллинеарны, муфта Олдхэма является наиболее подходящей.

Конструкция состоит из двух фланцев, которые надеваются на вал, и среднюю часть, известную как центральный диск. У центрального диска есть выступы на каждой грани. Эти два выступа представляют собой прямоугольные выступы, расположенные перпендикулярно друг другу и входящие в пазы, вырезанные во фланцах с каждой стороны.

Фланцы крепятся к валу с помощью шпонок. Таким образом, передача мощности происходит от ведущего вала к шпонке, от фланца к центральному диску, а затем через второй фланец к ведомому валу.

Муфта Олдхема идеально подходит для случаев, когда между двумя валами имеется параллельное смещение. Такое параллельное смещение может произойти в случаях, когда требуется передача мощности между валами на разных высотах. Когда валы находятся в движении, центральный диск движется вперед-назад и регулируется в зависимости от бокового смещения.

Мембранная муфта

Мембранные муфты — отличные универсальные муфты для валов. Они могут компенсировать параллельное смещение, а также большое угловое и осевое смещение. Они также обладают высоким крутящим моментом и могут передавать крутящий момент на высоких скоростях без необходимости смазки.

Мембранные муфты доступны в различных стилях и размерах. Конструкция состоит из двух диафрагм с промежуточным элементом между ними. Диафрагма в основном представляет собой одну или несколько гибких пластин или металлических мембран, которые соединяют приводные фланцы на валах с промежуточным элементом с помощью болтов с обеих сторон.

Изначально мембранные муфты были разработаны для приводных валов вертолетов. Но с годами они нашли широкое применение и в другом вращающемся оборудовании. Чаще всего они используются в турбомашинах благодаря своей высокоскоростной функции. Сегодня они применяются в турбинах, компрессорах, генераторах, самолетах и т.д.

Кулачковая муфта

Кулачковая муфта — это муфта с изгибом материала. Она находит применение в общих системах для передачи малой мощности и управления движением. Она может работать с любыми угловыми смещениями. Подобно диафрагменным муфтам, челюстные муфты не нуждаются в смазке.

Эта муфта состоит из двух втулок с зацепляющимися губками, которые помещаются в эластомерную крестовину. Крестовина обычно изготавливается из медных сплавов, полиуретана, Hyrtel или NBR и отвечает за передачу крутящего момента.

Благодаря эластичному характеру крестовины она подходит для передачи ударных нагрузок. Она также может довольно хорошо гасить реакционные силы и вибрацию.

Инженеры используют кулачковые муфты в таких системах, как компрессоры, воздуходувки, смесители и насосы.

Балочная муфта

Балочная муфта — это механически обработанная муфта, которая обеспечивает высокую гибкость в плане параллельного, осевого и углового смещения. Это одна из лучших муфт для передачи малой мощности.

Муфта балочного типа имеет цилиндрическую структуру с винтовыми разрезами. Характеристики этих нарезов, такие как шаг и количество заходов, могут быть изменены для обеспечения возможности смещения в различной степени. Фактически, инженеры могут вносить эти изменения без ущерба для целостности конструкции, поскольку она изготовлена из одной детали. Таким образом, второе название балочной муфты — винтовая муфта.

По сути, балочные муфты представляют собой изогнутую гибкую балку. Они доступны в однолучевой и многолучевой версиях. Многолучевые муфты могут выдерживать большее параллельное смещение, чем однобалочные муфты.

Балочная муфта больше подходит для систем с низкой нагрузкой, поскольку скручивание может быть реальной проблемой. Поэтому они используется в серводвигателях и системах управления движением в робототехнике.

Гидравлическая муфта

Гидравлическая муфта — это особый тип муфты, в которой используется гидравлическую жидкость для передачи крутящего момента от одного вала к другому.

Муфта вала состоит из рабочего колеса, соединенного с ведущим валом, и бегунка, соединенного с ведомым валом. Вся установка закреплена в корпусе, также известном как оболочка.

Когда приводной вал вращается, рабочее колесо разгоняет жидкость, которая затем вступает в контакт с лопастями рабочего колеса. Затем жидкость передает свою механическую энергию бегунку и выходит из лопастей с низкой скоростью.

Гидравлическая муфта используется в автомобильных трансмиссиях, морских силовых установках, локомотивах и некоторых промышленных системах с постоянной циклической нагрузкой.

Параметры для выбора:

Валовые муфты являются неотъемлемым компонентом систем управления движением и передачи энергии. При правильном применении они обеспечивают невероятные преимущества и решают многие проблемы, связанные с монтажом и условиями эксплуатации.

Для этого конструкторы должны учитывать множество факторов, чтобы сделать правильный выбор. Знание этих факторов помогает уменьшить количество случаев выхода муфт из строя и улучшить возможности системы. К этим факторам относятся:

• Уровни крутящего момента
• Пределы выравнивания
• Скорость вращения
• Ограничения по смазке

Уровни крутящего момента

Большинство производителей используют номинальный крутящий момент в качестве основы для классификации муфты. Величина крутящего момента зависит от того, используется ли муфта для управления движением или для передачи мощности. В первом случае крутящий момент и нагрузки ниже по сравнению со вторым. Знание ожидаемых уровней крутящего момента в области применения поможет выбрать подходящую муфту.

Пределы выравнивания

Различные области применения имеют разные потребности в выравнивании. Аналогично, некоторые муфты для валов могут выдерживать только один тип несоосности, в то время как другие могут выдерживать несколько типов.

Производители также указывают пределы соостности для различных типов смещения для каждой муфты. Это позволяет сузить круг поиска и подобрать подходящую муфту к подходящей машине.

Максимальная скорость вращения

Каждая муфта также имеет максимально допустимое число оборотов в минуту. Этот предел также публикуется для муфт валов. Муфты общего назначения нельзя использовать как таковые для работы на высоких оборотах. Муфты с высоким числом оборотов нуждаются в статической и динамической балансировке для обеспечения безопасной, плавной и бесшумной работы.

Такие сбалансированные конструкции создаются за счет точной обработки и правильного распределения крепежа. Использование ожидаемых оборотов в минуту в качестве критерия может помочь при правильном выборе муфты.

Ограничения по смазке

Иногда условия эксплуатации не позволяют часто смазывать муфты валов, которые в этом нуждаются. С другой стороны, некоторые валовые муфты сконструированы так, что не требуют смазки в течение всего срока службы.

Если требования к крутящему моменту невысоки, можно использовать модифицированные версии обычных муфт. Эти версии поставляются со смазкой «металл по металлу» или с комбинацией металла и пластика, что позволяет полностью отказаться от смазки. Проектировщики должны сделать правильный выбор муфты, оценив условия эксплуатации и потребности применения.

Муфты: описание классификация

• Главная
• Статьи
• Механизмы электрические прямоходные — описание, область применения

Муфты: описание, классификация

Муфтой называется устройство для соединения валов. Основное назначение муфт- передача вращающего момента между валами, без изменения его значения и направления. Кроме передачи момента, некоторые муфты выполняют дополнительные функции.

Для того, чтобы купить муфту, необходимо знать основные принципиальные различия между ними. Длинные валы по условиям технологии изготовления и сборки приходится делать составными, причем составной вал должен работать как целый. Его части соединяют жесткими глухими нерасцепными муфтами.

Для соединения валов с неточно совмещенным осями применяют компенсирующие муфты, которые компенсируют небольшие радиальные, осевые или другие смещения.
Приводы некоторых машине передают переменные моменты, в том числе с ударами. Для уменьшения динамических нагрузок и колебаний используют упругие муфты.

Для пуска и остановки отдельных узлов машин используют управляемые сцепные муфты. При перегрузках и неправильной эксплуатации возможны поломки деталей, чтобы этого не произошло используют предохранительные муфты.
Если движение и момент должны передаваться в одну сторону, и не должны -передаваться в противоположную используют обгонные муфты. Предохранительные и обгонные муфты не требуют участия человека, их называют самодействующими.

Также недавно на рынке появились пневматические муфты

По управляемости муфты могут быть разделены на:

1) Муфты нерасцепляемые, осуществляющие постоянное соединение — глухие, компенсирующие, упругие
2) Муфты сцепные, управляемые,
3) Муфты сцепные, самодействующие (самоуправляемые),по направлению движения — обгонные, по скорости (центробежные), по пути (однооборотные) и т. п.

Основной характеристикой муфт в связи с их основным назначением является вращающий момент.Другими важными показателями являются габариты, масса, момент инерции, относительно оси вращения.
Муфты основных типов регламентированы государственными стандартами.

Классификация муфт

По конструкции:

• Управляемые (сцепные, автоматические)
• Неуправляемые (постоянно действующие)

 По назначению:

Группа муфт	Вид муфты	Описание, Назначение
Жесткие (глухие) муфты — для постоянного неразрывного соединения валов. Самый распространенный вид муфт.	Втулочные	Представляют собой втулку, насаженную на концы валов. Применяется при передаче небольших вращающих моментов, соединяют валы диаметром до 100 мм.
	Фланцевые	Состоит из двух полумуфт с фланцами, стянутыми болтами, соединяют части вала в единый. Могут передавать очень большие моменты. Широко используются в промышленности
	Продольно-свертные
Компенсирующие муфты — компенсируют смещение валов	Шарнирные муфты	Применяют при угловом смещении до 45 градусов
	Зубчатые	Состоят из двух обойм с внутренними зубъями, которые зацепляются с зубьями втулок, насаживаемых на концы валов. Компенсируют радиальные, осевые и угловые смещения валов за счет боковых зазоров.
	Цепные	Состоят из двух полумуфт-звездочек, имеющих одинаковое число зубьев, общей цепи и защитного кожуха. Допускают небольшое угловое и радиальное смещние, в зависимости от размера муфты.
Упругие муфты — компенсируют динамические нагрузки. Основная часть этих муфт — упругий элемент, которые передает вращающий момент от одной полумуфты к другой	Муфты с торообразной оболочкой	Состоит из двух полумуфт, упругой оболочки, по форме напоминающей автомобильную щину и двух колец, зажимающих оболочку. Обладает высокими упругими и демпфирующими свойствами. Применяется в конструкциях где трудно обеспечить соосность валов при переменных и ударных нагрузках.
	Втулочно-пальцевые	Состоят из двух дисковых полумуфт, в одной из которых, в конических отверстиях закреплены соединительные пальцы, с надетыми гофрированными резиновыми втулками. Компенсирует радиальное и угловое смещения валов
	Муфты со «звездочкой»	Состоят из двух полумуфт с торцевыми кулчаками и резиновой звездочки, зубъя которой расположены между кулачками. При передаче момента в каждую сторону работает половина зубъев. Применяется для соединения быстроходных валов
Сцепные муфты — соединяют или разъединяют валы с деталями. Служат для быстрого соединения /разъединения валов при работающем двигателе. Применяютя при строгой соосноссти валов. Они должны легко и быстро включаться при незначительной силе, а также иметь малый нагрев, и небольшую изнашиваемость при частых переключениях.	Муфты кулачково- дисковые	состоят из двух полумуфт и промежуточного диска
	Кулачковые муфты	состоят из двух полумуфт с кулачками на торцовых поверхностях. при включении кулачки одной полумуфты, входят во впадины другой, создавая жесткое сцепление. Применяются в механизмах, где должно быть обеспечено постоянное передаточное число, а также при передаче больших вращающих моментов, когда переключения производят редко.
	Фрикционные муфты (асинхронные)	Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу, при любых скоростях. Передача вращающего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения делятся на: дисковые, конусные, цилиндрические. По условиям смазывания: маслянные и сухие, Также существуют многодисковые фрикционные муфты. Основной критерий — износостойкость трущихся поверхностей.
Самоуправляемые (автоматические) муфты — срабатывают сами при определенных условиях	Обгонные муфты	Передача вращения в одном направлении
	Центробежные	Предназначены для автоматического включения или выключения ведомого вала, при достижении ведущим валом заданной угловой скорости; ограничивают частоту вращения.
	Предохранительные муфты	Основная функция — ограничение передаваемого момента. (с разрушающимся элементом и автоматические) Предохранительные муфты предназначены для предохранения машин от перегрузок. Муфты ставят как можно ближе к месту возникновения перегрузки. предохранительные муфты расчитывают по предельному моменту Тпред. = 1,25*Трассчетн. По принципу работы делятся на: —Пружинно-кулачковые предохранительные муфты-по принципу аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной не механизмом управления, а постоянно действующей пружиной с регулируемой силой. —Фрикционные предохранительные муфты — применяются при кратковременных перегрузках. Конструкция аналогична конструкции сцепных фрикционных муфт.Сила нажатия в них создается пружинами отрегулированными на передачу предельного вращающего момента. —С разрушающимся элементом — состоит из двух фланцевых полумуфт, соединенных штифтом. При перегрузке штифт срезается и муфта выключается. Шариковые предохранительные муфты Роликовые предохранительные муфты
Электромагнитные и магнитные- Электромагнитные муфты применяют для замыкания и размыкания цепей без прекращения вращения, а также для регулирования движения приводов станков.	Электромагнитные	Порошковая Муфта состоит из трех основных частей: неподвижного корпуса и двух полумуфт. Пространство между полумуфтами заполнено ферромагнитной массой. Катушка электромагнита располагается в одной из полумуфт или в корпусе. Включение и отключение валов на ходу. В некоторых случаях — регулирование скорости вращения. Электромагнитная зубчатая   Электромагнитная дисковая
	Магнитоиндукционные	Регулирование скорости вращения. Бесконтактное соединение валов, находящихся в труднодоступных местах.
Пневматические Муфты

Просмотров: 86270 | Дата публикации: Понедельник, 13 мая 2013 10:21 |

Кнопка Twitter

Все, что вам нужно знать

Если вы когда-либо водили автомобиль с ручным переключением передач, то вы, вероятно, знакомы со сцеплением. Это третья педаль, которую нужно нажать, чтобы переключить передачу. Однако вы можете не знать точно, что делает сцепление, особенно если вы водили только автомобили с автоматической коробкой передач. Что такое клатч и зачем он нужен? Поскольку ваш двигатель постоянно вращается, должен быть способ расцепления колес, чтобы они могли перестать двигаться. Вот где сцепление вступает в игру. Он может отключить колеса, не убивая двигатель.

Что делает сцепление?

Все знают, что у автомобиля есть двигатель, но не все знакомы со сцеплением или с тем, как оно работает. Этот механизм включает и отключает передачу мощности от ведущего вала к ведомому валу. Он соединяет вращающиеся валы, а под капотом их может быть два или более. Если вы управляете механической коробкой передач, сцепление связано как с валом, идущим от двигателя, так и с валами, вращающими колеса. В то время как двигатель будет вращаться постоянно, вы не хотите, чтобы колеса постоянно вращались.

Один из вращающихся валов будет соединен с двигателем или силовым агрегатом, он будет ведущим элементом, а другой вращающийся вал или ведомый элемент обеспечивает выходную мощность для работы. Например, у дрели есть вал, который приводится в движение двигателем, и вал, который приводится в движение сверлильным патроном. HowStuffWorks объясняет, что муфта соединяет валы, поэтому они могут включаться (вращаться с одинаковой скоростью), проскальзывать (вращаться с разными скоростями) или расцепляться (вращаться с разными скоростями). Как правило, вы обнаружите, что эти движения вращательные; хотя возможны линейные муфты.

Как устроено сцепление?

Чтобы ваш автомобиль остановился без отключения всего двигателя, необходимо разорвать связь между колесами и двигателем. Ваше сцепление состоит из двух основных частей:

• Диск сцепления
• Маховик

Имеются пружины, которые поддерживают давление на диск, который прижимается к диску сцепления. Эти пружины также прижимают диск сцепления к маховику. Когда это происходит, вал двигателя соединяется с валами колес, заставляя оба вращаться одновременно, согласно AAMCO. Для того, чтобы произошло обратное, вы должны включить сцепление.

Это нажимает на вилку выключения, которая отрывает нажимной диск от диска сцепления, фактически разрывая связь между вращающимся двигателем и движущимися колесами. Колеса могут продолжать вращаться, но Автобатлер показывает, что это происходит от их собственного импульса, а не от мощности, создаваемой двигателем.

При вождении автомобиля с автоматической коробкой передач сцепление работает немного по-другому. Преобразователь крутящего момента, являющийся частью большой серии систем, соединяет двигатель с трансмиссией, заставляя колеса вращаться. На самом деле существует несколько различных типов клатчей, в том числе:

• Фрикционные муфты
• Многодисковые муфты
• Конусные муфты
• Центробежные муфты
• Влажные и сухие системы

Силы трения — это то, от чего зависит работа муфт. Фрикционные муфты соединяют один движущийся элемент с другим, который движется с другой скоростью или вообще не движется, чтобы заставить его двигаться с той же скоростью, чтобы не было проскальзывания. Для создания этого трения используются различные материалы. К ним относятся:

• Составная органическая смола
• Медная проволока
• Керамика
• Композитная бумага

В основном керамические материалы используются в гонках или при перевозке тяжелых грузов, хотя этот материал может увеличить износ маховика и прижимной пластины. С мокрым сцеплением вы найдете использование композитной бумаги. Поскольку эти типы сцеплений, как правило, используют масляную ванну или проточный метод охлаждения, они меньше изнашиваются, чем керамические.

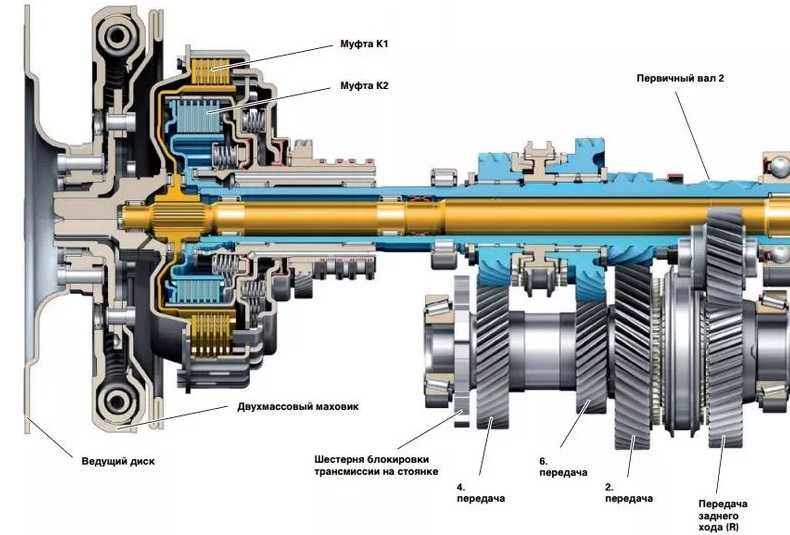

Многодисковые муфты имеют более одного ведущего элемента, что делает их идеальными для гоночных автомобилей, таких как Формула-1, Инди-500, а также для клубных гонок. В автомобилях для дрэг-рейсинга много проблем приходится на сцепление, поэтому они часто имеют этот тип сцепления. Его также можно найти в мотоциклах и дизельных двигателях с механической коробкой передач. Кроме того, вы можете найти его в автомобиле с системой полного привода с электронным управлением, а также в некоторых раздаточных коробках.

Конусная муфта имеет коническую форму, и ее конусность означает, что она приближается или удаляется медленнее, чем дисковая муфта. Это означает, что скорости ступицы переключения передач и зубчатого колеса синхронизированы, чтобы обеспечить более плавное переключение при переключении передач.

Наиболее вероятно, что вы найдете центробежную муфту в транспортных средствах, таких как мопеды или механизмы, такие как бензопилы, где скорость двигателя определяет состояние муфты. Когда обороты двигателя поднимаются выше или ниже определенного уровня, он либо включает, либо выключает сцепление с помощью центробежной силы.

Система мокрого сцепления отличается от сухого тем, что оно погружено в охлаждающую жидкость, которая смазывает его, поддерживая в чистоте и продлевая срок службы. Однако важно отметить, что этот тип сцепления будет терять энергию, потому что оно имеет тенденцию быть скользким. Установка нескольких дисков сцепления может помочь компенсировать это проскальзывание. Сухое сцепление, с другой стороны, использует трение, так как оно не купается в жидкости.

Распространенные проблемы со сцеплением

Сцепление можно проехать до 80 000 миль, делится AAMCO, но для этого вам нужно хорошо с ним обращаться. Некоторые из наиболее распространенных проблем со сцеплением:

• Износ: Постоянное трение приводит к износу материалов сцепления.
• Оборванный трос: Натяжения, необходимого для толкания и вытягивания троса, недостаточно.
• Утечки: Если жидкости вытекают из цилиндров, не будет достаточного давления для правильной работы сцепления.
• Несоосность: При нажатии педали сцепления или газа передается неправильное количество силы.
• Воздух в линии: Если воздух попадет в линию там, где должна быть жидкость, в системе не будет достаточного давления для ее правильной работы.
• Жесткое сцепление: если вы обнаружите, что вам нужно много усилий, чтобы заставить сцепление работать, это может указывать на наличие проблемы.

Знание того, что представляет собой ваше сцепление и как оно работает, может помочь вам понять, когда ваш автомобиль не работает должным образом. Избегайте проблем, среди прочего, быстро переключая передачи и не используя сцепление.

Источники:

https://auto.howstuffworks.com/clutch.htm

All About Car Clutches

https://www.autobutler.co.uk/wiki/what-does-the-clutch-do

Что на самом деле делает сцепление в автомобиле

18 марта 2015, 09:27

схватить

Проще говоря, сцепление — это механическое устройство, передающее крутящий момент от двигателя к колесам любого транспортного средства с механической коробкой передач.

Сцепление — это часть автомобиля, которая соединяет два или более вращающихся вала. В автомобиле с механической коробкой передач муфта управляет соединением между валом, идущим от двигатель и валы которые крутят колеса. Это жизненно важная часть рабочего механизма автомобиля, поскольку двигатель постоянно вырабатывает мощность и имеет детали, которые постоянно вращаются, но колеса не вращаются постоянно.

Чтобы автомобиль мог изменять скорость и полностью останавливаться без выключения двигателя, необходимо временно разорвать связь между колесами и двигателем. В вашем сцеплении есть две основные части: диск сцепления и маховик. Если ваша нога не нажимает на педаль сцепления, есть набор пружин, которые удерживают нажимной диск прижатым к диску сцепления.

Давление пружин также прижимает диск сцепления к маховику. Это соединяет двигатель с валом, который передает движение колесам и заставляет их вращаться одновременно. Когда ваша нога давит на педаль сцепления, вы нажимаете на вилку выключения, которая с помощью ряда пружин и штифтов оттягивает нажимной диск от диска сцепления. Это разрывает связь между вращающимся двигателем и колесами, а это означает, что колеса продолжают вращаться, но под действием собственного импульса, а не за счет мощности двигателя.

Эта конструкция позволяет отсоединять колеса от двигателя для переключения передач, что позволяет водителям полностью контролировать скорость своего автомобиля.

Получить расценки на ремонт сцепления

• Замена сцепления
• Как отремонтировать сцепление
• Что на самом деле делает сцепление в автомобиле?
• способов избежать износа сцепления
• Диагностика проблемы со сцеплением
• Дешевый ремонт сцепления

Сравните цены на сцепление

Узнать стоимость »

*Посмотрите, как рассчитываются цены и скидки

Заявления о ценах и скидках применяются в нашем маркетинге

Указанные цены и скидки основаны на котировках мастерских, зарегистрированных в Autobutler, и их собственных индивидуальных ценах. Цены и экономия могут варьироваться в зависимости от производителя автомобиля, модели, года выпуска, наличия мастерской, а также от того, когда и где в стране должна быть выполнена задача.
Чтобы увидеть самую низкую цену и максимально возможную текущую экономию, при создании задания необходимо выбрать «Вся страна» в обзоре предложений.
«ПО ЦЕНАМ» — это самая дешевая доступная текущая цена для одного и того же вида работ в мастерских по всей стране.
«СОХРАНИТЬ ДО» рассчитывается как экономия, полученная между самыми дешевыми и самыми дорогими расценками на один и тот же тип задания, где не менее 15 % получили повышенную экономию СОХРАНИТЬ ДО в радиусе, из которого собирается смета.
«ЭКОНОМИЯ НА СРЕДНЕЙ» и «СРЕДНЯЯ ЦЕНА» рассчитываются как общее среднее значений цен и экономии, полученных на расценках на один и тот же тип работы в пределах радиуса, из которого получены расценки.
«ОТ ЦЕНОВ» обновляются каждые полчаса и указаны в фунтах стерлингов. Другие отчеты о ценах и сбережениях, указанные в фунтах стерлингов или процентах, обновляются один раз в квартал (1 января, 1 апреля, 1 июля и 1 октября) на основе данных за 12 месяцев по вакансиям, получившим не менее четырех котировок. .
Цены включают НДС и другие возможные сборы.
Фактические цены, скидки и доступность мастерских могли измениться с тех пор, как вы в последний раз посещали autobutler.co.uk или получали от нас маркетинговые материалы, например, по электронной почте, в онлайн- или офлайн-кампаниях и т. д. Поэтому всегда создавайте вакансию на autobutler.co. uk, чтобы увидеть текущие доступные цены и скидки.

Подробнее

Сравните цены на сцепление

Узнать стоимость »

*Посмотрите, как рассчитываются цены и скидки

Заявление о ценах и сбережениях в нашем маркетинге

Указанные цены и скидки основаны на котировках мастерских, зарегистрированных в Autobutler, и их собственных индивидуальных ценах. Цены и экономия могут варьироваться в зависимости от производителя автомобиля, модели, года выпуска, наличия мастерской, а также от того, когда и где в стране должна быть выполнена задача.
Чтобы увидеть самую низкую цену и максимально возможную текущую экономию, необходимо выбрать «Вся страна» в обзоре предложений при создании вакансии.
«С ЦЕНЫ» — это самая дешевая доступная текущая цена для одного и того же вида работ в мастерских по всей стране.
«СОХРАНИТЬ ДО» рассчитывается как экономия, полученная между самыми дешевыми и самыми дорогими расценками на один и тот же тип задания, где не менее 15 % получили повышенную экономию СОХРАНИТЬ ДО в радиусе, из которого собирается смета.
«ЭКОНОМИЯ НА СРЕДНЕЙ» и «СРЕДНЯЯ ЦЕНА» рассчитываются как общее среднее значений цен и экономии, полученных на расценках на один и тот же тип работы в пределах радиуса, из которого получены расценки.
«ОТ ЦЕНОВ» обновляются каждые полчаса и указаны в фунтах стерлингов. Другие отчеты о ценах и сбережениях, указанные в фунтах стерлингов или процентах, обновляются один раз в квартал (1 января, 1 апреля, 1 июля и 1 октября) на основе данных за 12 месяцев по вакансиям, получившим не менее четырех котировок.
