Назначение разъединителей. Разъединители: назначение, конструкция и принцип действия

Что такое разъединитель и для чего он используется. Как устроены разъединители разных типов. Как работают разъединители и какие условия нужно соблюдать при их эксплуатации. Какие параметры учитываются при выборе разъединителей.

Содержание

Назначение и основные функции разъединителей

Разъединители — это коммутационные аппараты, предназначенные для создания видимого разрыва в электрической цепи. Их основные функции:

  • Отключение и включение обесточенных участков электрической сети
  • Изоляция оборудования и участков сети для безопасного проведения ремонтных работ
  • Переключение присоединений между системами шин
  • Заземление отключенных участков сети с помощью заземляющих ножей

Разъединители не предназначены для отключения токов нагрузки и коротких замыканий. Их главная задача — обеспечить видимый разрыв цепи и безопасность персонала при работах.

Конструктивное исполнение разъединителей

По конструкции разъединители делятся на следующие основные типы:

  • Вертикально-поворотные (рубящие) — для внутренней установки
  • Горизонтально-поворотные — для наружной установки
  • Пантографные — для ОРУ высокого напряжения
  • Подвесные — для ЗРУ

Основные элементы конструкции разъединителя:

  • Опорные изоляторы
  • Токоведущие ножи
  • Контактная система
  • Заземляющие ножи
  • Привод

Принцип действия разъединителей

Принцип действия разъединителя заключается в следующем:

  1. При включении подвижные контакты (ножи) вводятся в неподвижные контакты
  2. Создается надежное электрическое соединение
  3. При отключении ножи выводятся из неподвижных контактов
  4. Образуется видимый изоляционный промежуток

Важно соблюдать следующие условия при работе с разъединителями:

  • Отключать и включать только обесточенные цепи
  • Не отключать токи нагрузки и КЗ
  • Соблюдать последовательность операций
  • Использовать блокировки от ошибочных действий

Условия выбора разъединителей

При выборе разъединителей учитывают следующие параметры:

  1. Номинальное напряжение
  2. Номинальный ток
  3. Ток термической стойкости
  4. Ток электродинамической стойкости
  5. Условия окружающей среды
  6. Тип и назначение установки

Выбранный разъединитель должен соответствовать расчетным значениям и условиям эксплуатации. Правильный выбор обеспечивает надежную и безопасную работу.

Типы и особенности конструкции разъединителей для внутренней установки

Разъединители для внутренней установки имеют ряд конструктивных особенностей:

  • Вертикально-рубящая конструкция с поворотом ножей в вертикальной плоскости
  • Компактные размеры для установки в ЗРУ
  • Наличие дугогасительных устройств у некоторых типов
  • Возможность оснащения моторными приводами

Наиболее распространенные типы:

  • РВ, РВЗ — рубящие вертикальные разъединители
  • РВО — однополюсные разъединители
  • РВФЗ — разъединители с фарфоровой изоляцией

Внутренние разъединители обычно применяются в комплектных распределительных устройствах 6-10 кВ.

Разъединители для наружной установки: особенности конструкции

Разъединители наружной установки имеют следующие особенности:

  • Горизонтально-поворотная конструкция с вращением ножей в горизонтальной плоскости
  • Усиленная изоляция для работы в любых погодных условиях
  • Наличие заземляющих ножей
  • Применение дистанционных приводов

Основные типы наружных разъединителей:

  • РЛНД — линейные разъединители
  • РГ, РГП — горизонтально-поворотные
  • РПД — подвесные
  • РПВ — пантографные вертикальные

Наружные разъединители устанавливаются в открытых распределительных устройствах 35-750 кВ.

Отличия разъединителей от выключателей нагрузки

Основные различия между разъединителями и выключателями нагрузки:

ПараметрРазъединительВыключатель нагрузки
НазначениеСоздание видимого разрыва Коммутация под нагрузкой
Отключающая способностьТолько ток холостого ходаНоминальный ток нагрузки
Наличие дугогасительной камерыНетЕсть
Скорость операцийНизкаяВысокая

Выключатели нагрузки способны отключать рабочие токи, а разъединители — только обесточенные цепи.

Условия эксплуатации и техника безопасности при работе с разъединителями

При эксплуатации разъединителей необходимо соблюдать следующие правила:

  • Производить операции только при отсутствии нагрузки
  • Соблюдать последовательность включения и отключения
  • Использовать защитные средства (диэлектрические перчатки, боты)
  • Проверять исправность блокировок
  • Заземлять отключенное оборудование
  • Не приближаться к токоведущим частям ближе допустимого расстояния

Строгое соблюдение правил техники безопасности — залог надежной и безаварийной работы с разъединителями.


Разъединители. Устройство и работа. Применение и особенности

Разъединители — аппараты коммутации, служащие для выключения и включения цепи тока без потребителя, или с небольшой нагрузкой. Таким небольшим током может служить ток намагничивания трансформатора, либо другой ток не выше 15 ампер.

Также разъединители служат для образования разрыва цепи при выключении электрической сети. Это нужно для создания безопасности при проведении работ по ремонту электрооборудования. В этом случае разъединитель образует видимый разрыв между цепью рабочего оборудования и устройств, находящихся в ремонте.

Устройство

Конструкцию разъединителей можно изучить на примере аппарата коммутации с 3-мя полюсами, рубящего вида.

Он представляет собой находящиеся на одной раме три полюса. У всех полюсов есть по два контакта: подвижный и неподвижный. Подвижные виды клемм полюсов скреплены изоляторами с одним валом. Также вал соединен с рычагом механизма привода аппарата. При управлении механизмом разъединителя сразу включаются все три ножа одновременно.

Соединение контактов сделано жестким с помощью специальных пружин. Они нажимают на пластины из стали, придавливают ножи подвижного контакта к стационарному.

Во время короткого замыкания по разъединителю проходит большой ток, который приводит к его разрушению. Для решения этой проблемы в конструкцию разъединителя вмонтировали магнитный замок, который включает в себя 2 пластины, находящиеся по сторонам двигающегося контакта. Эти пластины намагничиваются от действия тока короткого замыкания, сильно притягиваются друг к другу, и создают дополнительную упругость между контактами.

В конструкции разъединителей не предусмотрено устройство для гашения электрической дуги, поэтому при включенной нагрузке выключать разъединитель запрещается. Для таких целей предназначены другие устройства, например, выключатели. Чтобы не произошло выключение цепи разъединителем при включенной нагрузке, в их конструкции предусмотрены механические блокираторы. Также для этих целей служат механические фиксаторы.

Требования к разъединителям
Такие требования нужны для обслуживания разъединителей электромонтером, либо другим обслуживающим персоналом:
  • Конструкция разъединителей выполняется такой, чтобы был виден разрыв цепи по классу напряжения.
  • Приводы должны быть оборудованы жесткого закрепления ножей в выключенном и включенном положении. Также должны быть хорошие упоры для ограничения поворота ножа больше положенного.
  • Разъединители должны быть приспособлены для любых погодных условий.
  • Изоляторы и тяги должны иметь достаточную прочность, не разрушаться при выполнении переключений.
  • Главные ножи разъединителей обязательно должны оснащаться блокировкой с ножами заземления, не допускающей одновременного включения.
Принцип действия и порядок выполнения переключений

В распредустройствах действия с разъединителями должны производиться только после того, как проверено отключенное состояние выключателя цепи.

Перед отключением разъединителя нужно снаружи осмотреть всю конструкцию. На разъединителях, блокирующих устройствах и их приводах не должно иметься повреждений, которые могли бы помешать выполнению операции выключения. Особо нужно осмотреть, нет ли шунтирующих перемычек для разъединителей.

Если обнаружены какие-либо дефекты и неисправности, то выключение разъединителя необходимо выполнять осторожно, с разрешения должностного лица, распорядившегося сделать переключение. При обнаружении трещин на изоляторах запрещается производить какие-либо операции с разъединителями.

При ручном механизме привода разъединитель нужно включать быстро и аккуратно, в конце хода не нужно допускать удара. Если во время включения появилась электрическая дуга, то ножи отводить обратно нельзя, так как размер дуги увеличится и перекроет междуфазное пространство, вызвав короткое замыкание. В любом случае операцию необходимо довести до завершения. Когда контакты замкнутся, то дуга исчезнет, и не создаст никаких проблем.

Обратную операцию по разъединению цепи производят не торопясь, с осторожностью. Сначала производят небольшое движение рычагом для проверки действия тяг, поломок изоляторов, люфтов в соединениях. Если при расцеплении цепи появляется дуга, то нужно сразу разъединитель вернуть обратно на свое место, выяснить причину. До выяснения переключения делать запрещается.

Выключение однополюсных разъединителей

Такие операции проводятся специальными штангами, в определенной последовательности, чтобы обеспечить максимальную защиту персонала. Представим такой случай, когда электромонтер начал выполнять отключение ошибочно, не отключив нагрузку.

С включенной нагрузке 1-й разъединитель выключать не опасно, так как сильная дуга не образуется. При расцеплении контактов может возникнуть только малое напряжение, с одной стороны разъединитель будет иметь напряжение источника, с другой будет одинаковая разность потенциалов, которая наводится работающими двигателями, а также конденсаторами, имеющимися в сети.

При выключении 2-го разъединителя может возникнуть мощная дуга. На 3-м разъединителе не будет большой мощности. Поэтому, как бы ни располагались разъединители, первым надо отключать средний разъединитель, далее верхний, затем нижний (при вертикальном расположении). Если расположение горизонтальное, то принцип тот же самый, только вместо верхнего и нижнего, нужно отключать правый и левый в любом порядке.

Если выключатели оснащены пружинами, то работать с разъединителями нужно, ослабив сначала пружины на выключателях, во избежание случайных срабатываний выключателей при операциях с разъединителями.

На линии 6-10 киловольт, где есть компенсация тока на заземление, перед тем как отключить ток намагничивания, сначала отключают реактор дугогашения, чтобы не было перенапряжений. Они могут возникнуть из-за неодновременного расцепления контактов фаз.

Особенности применения

Разъединители служат для видимого расцепления участка электрической цепи во время ремонта оборудования, создания безопасности, исключают подачу питания на ремонтный участок. Также расцепители можно применить для переключения питания электрическим током с одной цепи на другую.

По правилам разъединители могут включать и отключать:
  • Нейтрали трансформаторов до 220 киловольт.
  • Дугогасящие заземляющие реакторы, если нет замыкания на землю.
  • Тока намагничивания.
  • Подключение трансформаторов на холостом ходу до 750 кВА.
  • Тока заряда и замыкания на заземление воздушных линий питания.
  • Тока заряда шин, других подключений, удовлетворяющих требованиям нормативов.
  • Отключение токов уравнения до 70 ампер в кольцевых сетях, замыкание сети при отличии напряжений на клеммах не выше 5%.
Отключение уравнительных токов

Разъединители могут отключать, включать токи заряда воздушных и кабельных сетей, токи намагничивания, в том числе силовых, уравнивающие токи, а также слабые токи нагрузки. Это подтверждено директивными и регламентирующими документами. Уравнительный ток – это ток между участками электрической замкнутой сети, обусловленный разностью значений напряжений во время коммутации электрической связи, то есть, во время отключения или соединения.

В закрытых распредустройствах до 10 кВ разъединителями можно включать и выключать токи намагничивания силовых трансформаторов, токов заряда линий, замыкания на землю, не больше следующих величин:
  • При 6 киловольтах – ток 3,5 ампер, ток заряда 2,5 ампер, ток замыкания на землю 4 ампера.
  • При 10 киловольтах – ток намагничивания 3 ампера, ток заряда 2 ампера, замыкающий ток на землю 3 ампера.

Если между полюсами установлены перегородки из диэлектрического материала, то допускаемый ток при переключениях можно увеличить в 1,5 раза.

Разъединителями при напряжении от 6 до 10 киловольт можно включать и выключать токи уравнивания до 70 ампер, а также токи нагрузки линии до 15 ампер, если операция переключения проводится 3-полюсными разъединителями внешней установки с приводным механизмом.

Если в электрической цепи нет выключателя, то при напряжении сети до 10 кВ допускается производить операции с разъединителями при малых токах, которые намного меньше тока номинала устройств.

Чаще всего разъединители оснащают стационарными заземлителями. Это дает возможность не устанавливать переносные заземления на устройствах, которые требуют ремонта, а значит, не будет нарушения требований правил безопасности при установке заземлений.

Обеспечение безопасности

Во время выполнения переключений с помощью разъединителей под напряжением, электромонтер должен выбрать правильное место своего расположения возле привода, чтобы не получить травм при случайном падении изолятора и других деталей, а также для защиты от действия возможной электрической дуги.

Нельзя смотреть на контакты во время совершения операции. Но после операции нужно обязательно осмотреть состояние ножей разъединителей и стационарных видов ножей. Бывают случаи, когда ножи включились не до конца, либо не отключились ножи стационарные при отключении на отдельных фазах. Каждая фаза осматривается отдельно, даже если между ножами всех фаз есть механическая связь.

Похожие темы:

Разъединители



Разъединитель представляет собой коммутационный аппарат для напряжения свыше 1 кВ, основное назначение которого — создавать видимый разрыв и изолировать части системы, электроустановки, отдельные аппараты от смежных частей, находящихся под напряжением, для безопасного ремонта.

Помимо этого основного назначения разъединители используют также для других целей, поскольку их конструкция это позволяет, а именно:

  • для отключения и включения ненагруженных силовых трансформаторов небольшой мощности и линий ограниченной длины при строго установленных условиях;
  • для переключений присоединений РУ с одной системы сборных шин на другую без перерыва тока;
  • для заземления отключенных и изолированных участков системы с помощью вспомогательных ножей, предусматриваемых для этой цели.

Разъединители имеют относительно простую конструкцию. Обязательным является наличие в положении «отключено» видимого разрыва в воздухе, создающего уверенность в том, что рассматриваемый участок действительно отключен и изолирован от смежных частей. Разъединители снабжают приводами — ручными или электродвигательными — для неавтоматического управления. Стоимость разъединителя значительно ниже стоимости выключателя, требования к уходу и ремонту также ниже.

Рис.1. Схемы, поясняющие использование разъединителей:
а — при изоляции выключателя для ремонта;
б — при переключении присоединений

Поясним условия работы разъединителей на следующих примерах. Для подготовки выключателя для ремонта он должен быть отключен и изолирован от смежных частей, находящихся под напряжением, с помощью двух разъединителей QS1 и QS2 (рис.1,а). При этом разъединители отключают емкостный ток, значение которого определяется напряжением сети и емкостью вводов выключателя. Этот ток мал, и на контактах разъединителей не возникают дуговые разряды. После отключения разъединителей выключатель Q, подлежащий ремонту, должен быть заземлен с обеих сторон с помощью дополнительных ножей QSG1 и QSG2.

Переключение присоединений РУ под током с помощью разъединителей производят при обязательном условии — наличии параллельных ветвей с малым сопротивлением. Так. например, при наличии двух параллельных ветвей с разъединителями QS1 и QS2 (рис.1,б) один из разъединителей может быть безопасно разомкнут под током, если разъединитель второй ветви включен. При отключении разъединителя ток смещается из одной ветви в другую. При этом на контактах дуги не образуются.

Преимущественное применение получили трехполюсные разъединители с общим управлением полюсами. Последние могут быть связаны между собой механически, электрически или пневматически.

Разъединители для внутренней установки

Эти разъединители выполняют обычно вертикально-рубящего типа с ножами, поворачивающимися в вертикальной плоскости, перпендикулярной основанию.

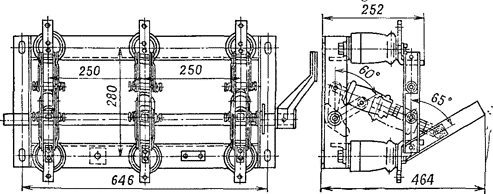

Рис.2. Трехполюсный разъединитель типа РВР 10 кВ, 2000 А
с двумя комплектами заземляющих ножей

Трехполюсный разъединитель типа РВР — внутренней установки, рубящий (рис.2) — имеет два опорных изолятора 1 на полюс, установленных на основании 2 из профильной стали. Третий — тяговый изолятор 3 служит для приведения в движение главных ножей 4. Разъединители снабжены дополнительными ножами 5 для заземления — одним или двумя на каждый полюс. Для управления главными ножами служат вал 6 и система рычагов каждого полюса. Ведущие рычаги укреплены на валу и соединены шарнирно с тяговыми изоляторами. Последние соединены с ножами. Вал приводится во вращение с помощью привода. При этом главные ножи поворачиваются на угол около 60°. Заземляющие ножи 5 каждой стороны укреплены на особых валах 7 и соединены между собой медной шиной 9. Для управления заземляющими ножами необходимы особые приводы. Токоведущие части разъединителя (зажимы 8 для присоединения шин, контакты, ножи) выполняют в соответствии с номинальным током разъединителя. Чем больше последний, тем больше сечение ножей.

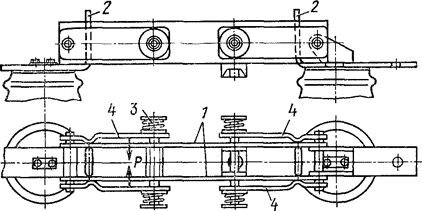

Рис.3. Контактная система разъединителя типа РВР 10 кВ, 1000 А

У разъединителей с номинальным током до 1000 А включительно (рис.3) ножи состоят из двух медных полос 1 прямоугольного сечения, охватывающих контактную стойку 2. Боковые поверхности стойки имеют цилиндрическую форму и образуют с пластинами ножа линейные контакты. Давление в контакте создается пружинами 3, насаженными на стержень. Давление на ножи передается через стальные пластины 4 с выступами. При КЗ и резком увеличении тока пластины ножа притягиваются друг к другу, увеличивая давление в контакте. Стальные пластины увеличивают магнитную индукцию и создают дополнительное давление в контактах. Такого рода магнитными замками снабжают большую часть разъединителей.

У разъединителей с номинальным током свыше 1000 А главные ножи состоят из двух и четырех частей коробчатого сечения (рис.2). Контактные поверхности покрывают слоем серебра толщиной 20 мкм. Предусматривают также магнитные замки.

Для управления главными и заземляющими ножами предусматривают приводы, устройство которых зависит от номинального тока разъединителя. Ручной привод представляет собой систему рычагов или зубчатых передач, с помощью которых человек может повернуть вал разъединителя. Чем больше номинальный ток разъединителя, тем больше силы трения в контактах. Соответственно должен быть рассчитан механизм привода.

Разъединители с номинальным током 4000 А и выше снабжают приводами с червячной передачей, управляемыми вручную или с помощью электродвигателя. Для заземляющих ножей имеются отдельные приводы, обычно рычажные. Последние блокируют с приводами главных ножей, чтобы исключить возможность включения заземляющих ножей при включенных главных ножах, а также возможность включения главных ножей при включенных заземляющих ножах.

Рис.4. Установка трехполюсного разъединителя типа РВР с заземляющими ножами

На рис.4 показана установка трехполюсного разъединителя 10 кВ, 2000 А с двумя комплектами заземляющих ножей. Привод главных ножей 1 — электродвигательный, а приводы заземляющих ножей 2 — червячные. У всех приводов предусмотрены блок-контакты 3 для сигнализации положения и блокировки.

Разъединители для наружной установки

Во времена СССР наибольшее распространение получили разъединители горизонтально-поворотного типа с ножами, вращающимися в горизонтальной плоскости, параллельной основанию. Их изготовляют для напряжений от 35 до 500 кВ включительно.

Рис.5. Трехполюсный разъединитель для наружной установки
типа РНД 110 кВ, 2000 А

Разъединитель типа РНД — наружный, двухколонковый (рис.5) — имеет две колонны изоляторов 1 на полюс, установленные вертикально в подшипниках на стальной раме 2 и связанные между собой системой рычагов 3. При повороте изоляторов поворачиваются и ножи 4, укрепленные на головках изоляторов. Зажимы 5 для присоединения проводников к разъединителю укреплены на головках изоляторов шарнирно и соединены с ножами гибкими лентами 6. При вращении изоляторов они не поворачиваются. Контакты разъединителя 7 находятся в месте стыка ножей, Они состоят из ряда пластин, укрепленных на одном ноже, и «лопатки» — на другом ноже. Давление в контактах создается пружинами. Ножи разъединителя приспособлены для работы в зимнее время при гололеде. Они состоят из двух пластин, соединенных шарнирно (на рисунке не показаны).

В процессе отключения нож «ломается» и разрушает лед, образовавшийся на контактах. Разъединители снабжены ножами для заземления 8 — одним или двумя на полюс. В отключенном положении ножи расположены горизонтально у основания разъединителя. При включении они поворачиваются в вертикальной плоскости на угол 90°. При этом контакт на конце заземляющего ножа соединяется с особым контактом 9 на главном ноже.

Полюсы трехполюсного разъединителя связаны между собой рычажной системой 10 и управляются с помощью общего привода 11. Средний полюс является ведущим, крайние полюсы — ведомыми. Заземляющие ножи имеют отдельные приводы, блокированные с приводами главных ножей.

Отключающая способность разъединителей

Под отключающей способностью разъединителя следует понимать его способность отключать ток порядка нескольких ампер или нескольких десятков ампер при определенных условиях.

Процесс отключения цепи разъединителем протекает следующим образом. При размыкании разъединителя на разрывах образуются дуги. Под действием магнитного поля и выделяющеюся тепла они поднимаются и вытягиваются в виде петель (рис.6). Такие дуги принято называть свободными или открытыми.

Рис.6. Свободная дуга на контактах разъединителя

Вследствие слабой деионизации дуговой столб сохраняет свою проводимость в моменты перехода тока через нулевое значение и дуга горит в течение десятков периодов. По мере удлинения дуги ее сопротивление и напряжение на разрыве увеличиваются, а ток уменьшается (рис.7).

Рис.7. Осциллограммы тока и напряжения на контактах разъединителя:
а — размыкание кольцевой линии 33 кВ с током 133 А, длительность дуги 22 периода;
б — отключение ненагруженного трансформатора с током 18 А, длительность дуги 25 периодов

При определенной длине дуги, называемой критической, напряжение сети оказывается недостаточным для ее поддержания, ток спадает до нуля, а напряжение на разрыве восстанавливается до напряжения сети. Вследствие сильного демпфирования восстанавливающееся напряжение не содержит составляющих высокой частоты, характерных для выключателей, снабженных гасительными камерами.

Опытами установлено, что свободная дуга переменного тока в воздухе угасает, если имеется достаточное пространство, чтобы она могла достигнуть критической длины и если расстояние между контактами разъединителя достаточно, чтобы исключить ее повторное зажигание. Максимальный вылет дуги, т.е. наибольшее расстояние от средней точки прямой, соединяющей контакты разъединителя, до точки наибольшего удаления дуги, зависит от напряжения сети и отключаемого тока.

Рис.8. Зависимость максимального вылета дуги
на контактах разъединителя от тока и напряжения

На рис.8 показана эта зависимость применительно к отключению индуктивного и активного токов.

Отключение разъединителем даже относительно небольших токов, в особенности емкостных, связано с опасностью переброса дуги на соседние фазы и на заземленные части, что недопустимо. По мере увеличения напряжения и отключаемого тока эта опасность увеличивается. Правила технической эксплуатации электроустановок (ПТЭ) разрешают операции включения и отключения электрических цепей разъединителями при строго определенных условиях. Так, например, разрешается включение и отключение разъединителями измерительных трансформаторов напряжения. При напряжениях до 10 кВ разрешается включать и отключать разъединителями наружной установки нагрузочный ток до 15 А. При более высоких напряжениях значения допускаемых отключаемых токов ставятся в зависимость от расстояний между полюсами. В табл.1 указаны допускаемые ПТЭ токи отключения для наиболее распространенных разъединителей серии РНД.

Таблица 1

Наибольшие токи намагничивания трансформаторов и зарядные токи линий,
допускаемые к отключению в наружных распределительных устройствах
разъединителями горизонтального типа

Номинальные характеристики разъединителей

Номинальными параметрами разъединителей являются: номинальное напряжение, номинальный ток, номинальный ток динамической стойкости и номинальный ток термической стойкости. Отключающую способность разъединителей заводы-изготовители не указывают, поскольку она зависит от многих условий, в частности от расстояний между полюсами и до заземленных частей, которые выбирают проектирующие организаций.

Отделители имеют те же параметры, что и разъединители; дополнительно указывается номинальное время срабатывания.

Номинальными параметрами короткозамыкателей являются номинальное напряжение и номинальный ток включения — мгновенное значение iвкл и действующее значение периодической составляющей Iвкл. Эти величины должны быть сопоставлены с соответствующими расчетными значениями iуд и iп0. Дополнительно указывается полное время включения.



Основные различия между разъединителями и выключателями нагрузки

Довольно часто неопытные электрики путают назначение выключателей нагрузки и разъединителей с другими элементами силовой цепи (автоматические выключатели). Но между ними существуют серьезные различия, которые мы и рассмотрим в этой статье.

Выключатели нагрузки

Выключатель нагрузки типа ВН-16 (без предохранителей) и ВНП-16 (с предохранителями в комплекте) представляет собой маломощный высоковольтный аппарат, предназначенный для подключения и отключения электрических цепей, которые находятся под нагрузкой. Важно помнить, что он не рассчитан на отключение токов короткого замыкания. Эта задача выполняется при установке выключателей нагрузки с предохранителями типа ПК-6 или ПК-10.

Выключатель нагрузки представляет собой обычный трехполюсный разъединитель с пристроенным дугогаситеьным устройством, способным гасить маломощную дугу тока нагрузки в сетях 6 – 10 кВ. Данные выключатели допускают нечастые отключения токов до 800 А при напряжении 6 кВ или до 400 А при напряжении в 10 кВ.

Выключатель ВН-16 устанавливаться на подстанциях городского типа для отключения под нагрузкой кабельных линий и силовых трансформаторов. Довольно часто данные выключатели оборудуются включающими и отключающими магнитами, что позволяет использовать их при дистанционном управлении и в схемах АВР на стороне высокого напряжения.

На рисунке ниже показан общий вид выключателя нагрузки типа ВН-16 на 10 кВ:

obshhij-vid-vyklyuchatelya-nagruzki-tipa-vn-16-na-10-kv

На раме выключателя нагрузки 1 установлены отключающие пружины  2, связанные с валом 3. На валу установлен проводной рычаг 4, к которому присоединяется тяга привода выключателя. Тяга привода и вал удерживаются защелкой привода в рабочем положении и отключающие пружины при этом сжаты. При включении вал выключателя нагрузки поворачивается  и поступательное вращение фарфоровых тяг 5 приводит к врубанию ножей подвижных контактов 6 в неподвижные 7. Подвижные контакты выполнены в виде двухполосных ножей. Между полосами 8 расположены дугогасительные ножи 9.

Гашению электрической дуги при отключении способствуют газы, выделяемые из органического стекла вкладышей, расположенных внутри пластмассового корпуса дугогасительной камеры 10.

Основные технические данные выключателей нагрузки ВН-16 приведены в таблице ниже:

dannye-vyklyuchatelej-nagruzki-vn-16

 Разъединители

Разъединитель – это коммутационный аппарат назначением которого является создание видимого разрыва в электрической цепи, а также для включение и отключение силовых цепей под напряжением, но при отсутствии  нагрузки (Ic = Ixx).

Разъединители бывают однополюсные и трехполюсные. Включение и отключение однополюсных разъединителей производится вручную, с помощью изолирующей штанги, а трехполюсные используют специальный привод. Разъединители могут изготавливаться для внутренней и наружной установок. Трехполюсные разъединители для внутренней установки на напряжения 6 – 10 кВ отличаются от выключателей нагрузки отличием дугогасительных устройств.

Технические характеристики некоторых разъединителей приведены в таблице ниже:

texnicheskie-xarateristiki-nekotoryx-razedinitelej-dlya-vnutrennej-ustanovki

49. Разъединители. Назначение. Конструктивное исполнение. Принцип действия. Условия выбора.

Разъединители – аппараты, которые предназначены для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока. Они применяются во всех высоковольтных установках для обеспечения видимого разрыва при отключении какого-либо участка цепи, а также для производства переключений и набора нужной схемы. Все операции с разъединителями, как правило, выполняются при обесточенных цепях.

После отключения разъединителей с обеих сторон объекта, например, выключатель или транформатор и другие аппараты должны заземляться с обеих сторон, либо при помощи переносных заземлителей, либо спец. заземляющих ножей, встраиваемых в конструкцию разъединителя.

Строятся разъединители, как для внутренней, так и для наружной установки на всю шкалу токов и напряжений.

К разъединителям предъявляются следующие требования:

  1. Контактная система должна надежно пропускать номинальный ток сколько угодно длительное время. В особо тяжелых условиях работают разъединители наружных установок, подвергающиеся воздействию воды, пыли, льда. Контактная система должна иметь необходимую динамическую и термическую стойкость.

  2. Разъединитель и механизм его привода должны надежно удерживаться во включенном положении при протекании тока К3. В отключенном положении подвижный контакт должен быть надежно фиксирован, так как самопроизвольное включение может привести к очень тяжелым авариям и человеческим жертвам.

  3. В связи с особой ролью разъединителя как аппарата безопасности промежуток между разомкнутыми контактами должен иметь повышенную электрическую прочность.

  4. Привод разъединителя целесообразно блокировать с выключателем. Операции с разъединителем должны быть возможны, только когда выключатель отключен.

Разъединители могут выполняться как трехполюсными на общей раме, обычно до 35 кВ, так и однополюсными при более высоких напряжениях. Последнее обусловлено тем, что при напряжениях свыше 35 кВ требуемые расстояния между фазами достаточно велики и общая рама становится чрезвычайно громоздкой и тяжелой.

Полюс разъединителя независимо от разнообразия конструкций состоит из неподвижного и подвижного (ножа) контактов, укрепленных на соответствующих изоляторах опорной плиты или рамы и привода.

Основным элементом разъединителя являются его контакты. (Как мы уже говорили, они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания.). Нагрев, динамическая и термическая стойкость, а также электрическая и механическая прочность изоляции являются основными вопросами расчета и конструирования разъединителей. В разъединителях применяют высокие контактные нажатия. При больших токах контакты выполняют из нескольких (до восьми) параллельных пластин. Применяют пластины прямоугольного, швеллерного и круглого сечений.

Разъединители снабжаются ручным, электродвигательным либо пневматическим приводом. Разъединители на малые токи при напряжениях до 35 кВ могут управляться вручную изоляционной штангой.

Наибольшее распространение при токах до 3000 А включительно получил ручной рычажный привод. При номинальном токе свыше 3000 А – ручной червячный привод. Электродвигательные и пневматические приводы используются для управления тяжелыми разъединителями, когда ручное управление затруднено или невозможно, а также при дистанционном и автоматизированном управлении.

Разъединитель предназначен для включения и отключения обесточенных участков электрических цепей переменного или постоянного тока с созданием видимого разрыва, а также заземления отключенных участков при помощи стационарных заземлителей.

Разрешается отключение и включение разъединителями:

-нейтралей силовых трансформаторов 110 — 220 кВ;

-заземляющих дугогасящих реакторов 6 — 35 кВ при отсутствии в сети замыкания на землю;

-намагничивающего тока силовых трансформаторов 6 — 500 кВ;

-зарядного тока и тока замыкания на землю воздушных и кабельных линий электропередачи;

-зарядного тока систем шин, а также зарядного тока присоединений с соблюдением требований нормативных документов.

В кольцевых сетях 6 — 10 кВ разрешается отключение разъединителями уравнительных токов до 70 А и замыкание сети в кольцо при разности напряжений на разомкнутых контактах разъединителей более, чем на 5%.

Допускается отключение и включение трехполюсными разъединителями наружной установки при напряжении 10 кВ и ниже нагрузочного тока до 15 А.

Допускается дистанционное отключение разъединителями неисправного выключателя 220 кВ и выше, зашунтированного одним выключателем или цепочкой из нескольких выключателей других присоединений системы шин (схема четырехугольника, полуторная и т.п.), если отключение выключателя может привести к его разрушению и обесточению подстанции.

Для внутренних установок, не подверженных воздействию атмосферы и с напряжением, как правило, не выше 20 кВ, наиболее широко распространены рубящие разъединители с движением подвижного контакта (ножа) в вертикальной плоскости. Для получения электродинамической стойкости контактов необходимо соответствующее контактное нажатие. С ростом тока контактное нажатие и усилие, необходимое для включения, возрастают. При ручных приводах контактные нажатия стремятся брать возможно малыми. С этой целью применяют сдвоенные ножи и электромагнитные замки.

Для повышения электродинамической стойкости контактов разъединителей широко используются электродинамические силы, возникающие в токоведущих элементах. На рис. 2 показан трехполюсный разъединитель типа РВ на напряжение 10 кВ и ток 400 А, а на рис. 3 — в увеличенном масштабе его контактная система. Рис. 2. Разъединитель типа РВ Рис. 3. Контактная система разъединителя типа РВ

Подвижный контакт 1 выполнен в виде двух параллельных шин. При КЗ электродинамическая сила прижимает шины 1 к стойкам неподвижного контакта 2. При номинальном токе контактное нажатие создается пружинами 3, которые воздействуют на подвижный контакт через стальные пластины 4. Магнитный поток, создаваемый проходящим по шинам током, замыкается вокруг них и через стальные пластины 4. В системе возникают электродинамические   силы   такого направления, чтобы   возросла энергия магнитного поля. Пластины приближаются к шинам 1 и попадают в зону более сильного магнитного поля. Электромагнитная энергия при этом возрастает. Таким образом создается сила Р, притягивающая стальные пластины к шинам и увеличивающая контактное нажатие. Для управления разъединителями типа РВ применяются рычажные системы с ручным или моторным приводом. В схеме ручного рычажного привода (рис. 4) вал разъединителя имеет угол поворота 90°. Рычаг привода имеет угол поворота 150°. Чтобы избежать отключения под действием электродинамических сил, во включенном положении механизм находится в положении, близком к мертвому (шатун 1 и короткий рычаг 2 шарнира О располагаются почти на прямой). Кроме того, включающий рычаг 3 фиксируется в отключенном и включенном положениях с помощью специальных стопоров. При токах более 3 кА рычаг 3 заменяется червячной передачей, что позволяет увеличить действующую на шины силу.

Рис. 4. Рычажный привод разъединителя Рис. 5. Пневматический привод разъединителя

Для дистанционного управления применяются электрические и пневматические приводы. В электрических приводах ось двигателя связывается с выходным рычагом привода через систему червячной передачи. В пневматическом приводе отсутствуют громоздкие рычажные передачи и обеспечивается плавный ход контактов (рис. 5). Поршневой механизм (цилиндры, поршни) 1, блок пневматических клапанов управления 2 и 3 и электромагниты управления 4 и 5 устанавливаются непосредственно на раме разъединителя. К разъединителю подводятся трубопровод со сжатым воздухом 6 и цепи управления электромагнитами.

Рис. 6. Разъединитель типа РНДЗ-1

Поршневой механизм проектируется так, что он находится в «мертвом» положении при включенном и отключенном разъединителе. При подаче напряжения на обмотку электромагнита 4 срабатывает клапан включения 2. Верхний цилиндр включения поршневого механизма 1 разобщается с атмосферой, и в него подается сжатый воздух под давлением 0,5—1 МПа. В это время нижний цилиндр 7 отключения через клапан отключения 3 связан с атмосферным воздухом и не препятствует движению нижнего поршня вниз. Под действием сжатого воздуха верхний поршень поворачивает рычаг и связанный с ним вал разъединителя 8, что приводит к замыканию контактов. Аналогично протекает процесс отключения. Для наружной установки широко используются разъединители поворотного типа РИД. На рис. 6 представлен разъединитель типа РНДЗ-1 на напряжение 220 кВ и номинальный ток 2 кА. На раме 1 смонтированы неподвижные изоляторы 2 и подвижные изоляторы 3, которые могут вращаться вокруг своей вертикальной оси. С подвижным изолятором связаны контакты разъединителя в виде ножей 5, вращающихся в горизонтальной плоскости. Места сочленения подвижных деталей защищены кожухом 4. Для размыкания ножей 5 поворачивается правый изолятор 3, который с помощью тяги 8 поворачивает левый изолятор 3. При необходимости правый нож в положении «отключено» может быть заземлен с помощью дополнительного ножа 7, который вращается в вертикальной плоскости и замыкается с контактом 6. Благодаря механической блокировке заземление возможно только при отключенном положении ножей 5. Разъединители такого типа применяются при напряжении до 750 кВ. Следует отметить, что площадь открытого распредустройства (ОРУ) в значительной степени определяется площадью, занимаемой разъединителями. При напряжении  >330 кВ значительную экономию площади дают подвесные разъединители (рис. 7). Неподвижный контакт 1 в виде кольца укреплен на изоляторе 2. Рис. 7. Подвесной разъединитель

В качестве опоры контакта 1 могут использоваться трансформаторы тока или напряжения. Конический подвижный контакт 3 подвешен к гирлянде 4 подвесных изоляторов на стальных тросах 5. Тросы 5 пропущены через блоки 6 на портале 7 и связаны с барабаном электролебедки. Подвижный контакт 3 соединен с токоведущей трубой 9, неподвижный контакт соединен с гибкой шиной 8 либо с контактом аппарата. При включении контакт 3 опускается вниз под действием специального груза, который создает необходимое контактное нажатие. При отключении контакт 3 и связанный с ним груз поднимаются с помощью электролебедки. Такие разъединители разработаны в СССР на напряжение до 1150 кВ и длительные токи до 3,2 кА.

Назначение электрического оборудования распределительных устройств



Рис.1. Однолинейная схема электростанции средней мощности с РУ 10 и 110 кВ:
G — генератор; Т — трансформатор; Q — выключатель;
QB — выключатель секционный; QS — разъединитель;
LR — токоограничивающий реактор; F — разрядник;
W — линия электропередачи

Назначение электрического оборудования первичных цепей

Назначение аппаратов и других элементов РУ удобно рассмотреть применительно к схеме конкретной установки (рис.1). Как видно из схемы, в каждом присоединении предусмотрены выключатели и соответствующие разъединители.

Выключатели

Выключатели Q являются важнейшими коммутационными аппаратами. Они предназначены для включения, отключения и повторного включения электрических присоединений. Эти операции выключатели должны совершать в нормальном режиме, а также при коротких замыканиях (КЗ), когда ток превосходит нормальное значение в десятки и сотни раз. Выключатели снабжены приводами для неавтоматического и автоматического управления. Под неавтоматической операцией включения или отключения понимают операцию, совершаемую человеком, который замыкает цепь управления привода выключателя особым ключом обычно на расстоянии, т.е. дистанционно. Автоматическое включение и отключение происходит без вмешательства человека с помощью автоматических устройств, замыкающих те же цепи управления.

Выключатели предусмотрены также в сборных шинах. Эти выключатели называют секционными QB. В РУ станций секционные выключатели при нормальной работе обычно замкнуты. Они должны автоматически размыкаться только в случае повреждения в зоне сборных шин. Вместе с ними должны размыкаться и другие выключатели поврежденной секции. Таким образом поврежденная часть РУ будет отключена, а остальная часть останется в работе.

При наличии достаточного резерва в источниках энергии и линиях электроснабжение не будет нарушено.

Разъединители

Разъединители QS имеют основное назначение — изолировать (отделять) на время ремонта в целях безопасности электрические машины, трансформаторы, линии, аппараты и другие элементы системы от смежных частей, находящихся под напряжением. Разъединители способны размыкать электрическую цепь только при отсутствии в ней тока или при весьма малом токе, например токе намагничивания небольшого трансформатора или емкостном токе непротяженной линии.

В отличие от выключателей разъединители в отключенном положении образуют видимый разрыв цепи. Как правило, их снабжают приводами для ручного управления. Операции с разъединителями и выключателями должны производиться в строго определенном порядке. При отключении цепи необходимо сначала отключить выключатель и после этого отключить разъединители, предварительно убедившись в том, что выключатель отключен. При включении цепи операции с выключателем и разъединителями должны быть выполнены в обратном порядке. Таким образом, замыкание и размыкание цепи с током совершает выключатель. Разъединители образуют дополнительные изолирующие промежутки в цепи, предварительно отключенной выключателем.

Разъединители размещают так, чтобы любой аппарат или любая часть РУ могли быть изолированы для безопасного доступа и ремонта. Так, например, в каждой линейной цепи должны быть предусмотрены два разъединителя — шинный или линейный, с помощью которых выключатели могут быть изолированы от сборных шин и от сети. В цепи генератора достаточно иметь только шинный разъединитель, обеспечивающий безопасный ремонт генератора и выключателя; при этом генератор должен быть отключен и остановлен. Для ремонта двухобмоточных трансформаторов и соответствующих выключателей достаточно иметь шинные разъединители со стороны высшего и низшего напряжений.

Заземляющие устройства

Для безопасной работы в РУ и в сети недостаточно изолировать рабочее место от смежных частей, находящихся под напряжением. Необходимо также заземлить участок системы, подлежащий ремонту. Для этого у разъединителей предусматривают заземляющие ножи, с помощью которых участок, изолированный для ремонта, может быть заземлен с обеих сторон, т.е. соединен с заземляющим устройством установки, потенциал которого близок к нулю. Заземляющие ножи снабжают отдельными приводами. Нормально заземляющие ножи отключены. Их включают при подготовке рабочего места для ремонта после отключения выключателей и разъединителей и проверки отсутствия напряжения.

Использование разъединителей не ограничивается изоляцией отключенных частей системы в целях безопасности при ремонтах. В РУ с двумя системами сборных шин разъединители используют также для переключений присоединений с одной системы сборных шин на другую без разрыва тока в цепях.

Токоограничивающие реакторы

Токоограничивающие реакторы LR представляют собой индуктивные сопротивления, предназначенные для ограничения тока КЗ в защищаемой зоне. В зависимости от места включения различают реакторы линейные и секционные.

Измерительные трансформаторы тока

Измерительные трансформаторы тока ТА предназначены для преобразования тока до значений, удобных для измерений. В присоединениях генераторов, силовых трансформаторов, линий со сложными видами защиты необходимы два-три комплекта трансформаторов тока.

Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения TV предназначены для преобразования напряжения до значений, удобных для измерений. Трансформаторы напряжения присоединяют к сборным шинам станций; их предусматривают также в присоединениях генераторов, трансформаторов и линий.

На принципиальных схемах измерительные трансформаторы обычно не показывают.

Вентильные разрядники

Вентильные разрядники F, а также ограничители перенапряжений предназначены для защиты изоляции электрического оборудования от атмосферных перенапряжений. Они должны быть установлены у трансформаторов, а также у вводов воздушных линий в РУ.

Токопроводы

Токопроводы представляют собой относительно короткие электрические линии (как правило, от нескольких метров до нескольких сотен метров) с жесткими или гибкими проводниками, укрепленными на опорных или подвесных изоляторах, предназначенные для соединения электрических машин, трансформаторов и электрических аппаратов в пределах станции, подстанции, распределительного устройства.

Требования, предъявляемые к электрическому оборудованию и токопроводам

Требования, предъявляемые к электрическому оборудованию и токопроводам, заключаются в следующем.

  • Изоляция оборудования должна обладать достаточной электрической прочностью, чтобы противостоять наибольшему рабочему напряжению, а также коммутационным и атмосферным перенапряжениям.
  • Оборудование и проводники должны:
    • проводить в течение неограниченного времени наибольшие рабочие токи соответствующих присоединений; при этом температура в наиболее нагретых точках не должна превышать нормированные значения для продолжительного режима;
    • выдерживать тепловое и механическое действия токов КЗ, т.е. обладать достаточной термической и электродинамической стойкостью;
    • быть экономичными и надежными в эксплуатации, т.е. вероятность повреждений должна быть мала, а требования к уходу и ремонту минимальными;
    • быть безопасными для лиц, обслуживающих установку.

Кроме перечисленных общих требований, к электрическому оборудованию предъявляют ряд частных требований в соответствии с назначением и условиями работы оборудования.

Номинальные параметры электрического оборудования — это параметры, определяющие свойства электрического оборудования, например номинальное напряжение, номинальный ток и многие другие. Номинальные параметры назначают заводы-изготовители. Они указываются в каталогах, справочниках, на щитках оборудования. При проектировании установки и выборе оборудования номинальные параметры сопоставляют с соответствующими расчетными значениями напряжений и токов, чтобы убедиться в пригодности оборудования для работы в нормальных и анормальных условиях. Ограничимся здесь лишь определением понятия номинального напряжения электрической сети и электрического оборудования.

Номинальное напряжение — это базисное напряжение из стандартизованного ряда напряжений, определяющее уровень изоляции сети и электрического оборудования. Действительные напряжения в различных точках системы могут несколько отличаться от номинального, однако они не должны превышать наибольшие рабочие напряжения, установленные для продолжительной работы:

Номинальное междуфазное напряжение, действующее значение, кВ… 3..6..10..20..35..110

Наибольшее рабочее напряжение, действующее значение, кВ… 3,5..6,9..11,5..23..40,5

Номинальное междуфазное напряжение. действующее значение, кВ… 150..220..330..500..750..1150

Наибольшее рабочее напряжение, действующее значение, кВ… 172..252..363..525..787..1210

Для сетей с номинальным напряжением 220 кВ включительно наибольшее рабочее напряжение принято равным 1,15 номинального; для сетей с номинальным напряжением 330 кВ — 1,1 номинального и для сетей 500 кВ и выше — 1,05 номинального. Электрическое оборудование должно быть рассчитано на продолжительную работу при указанных напряжениях.

Изоляция электрического оборудования должна также противостоять перенапряжениям, т.е. кратковременному действию напряжений, превышающих наибольшее рабочее напряжение. Различают перенапряжения коммутационные и атмосферные.

Аппараты вторичных цепей. Релейная защита и элементы системной автоматики

Автоматические устройства, в частности релейная защита, необходимы там, где требуется быстрая реакция на изменение режима работы и немедленная команда на отключение или включение соответствующих цепей. Так, например, при КЗ, когда ток в ряде цепей резко увеличивается, необходимо немедленно отключить поврежденный участок системы, чтобы но возможности уменьшить размеры разрушения и не помешать работе смежных неповрежденных цепей. Такая команда может быть подана только автоматическим устройством, реагирующим на изменение тока, направление мощности и другие факторы и замыкающим цепи управления соответствующих выключателей.

Автоматическое отключение элементов системы, должно быть избирательным (селективным). Это означает, что в случае повреждения в любой цени отключению подлежит только поврежденная цепь ближайшими к месту повреждения выключателями. Работа остальной части системы не должна быть нарушена. Так, например, при замыкании в точке К1 (рис.2) ток проходит по цепям генераторов, повышающих трансформаторов, поврежденной и неповрежденной линий. Однако отключению подлежит только поврежденная линия с обеих сторон. Связь станции с системой сохранится по другой линии.

В случае повреждения генератора или трансформатора отключению подлежит только поврежденный элемент. На рис.2 участки системы, подлежащие отключению в случае их повреждения, разграничены пунктирными линиями. Каждый участок отключается одним или двумя выключателями. В случае повреждения выключателя отключению подлежат два смежных участка.

Рис.2. Электрическая схема станции и участка сети
Пунктирные линии разграничивают участки станции и сети,
подлежащие отключению в случае их повреждения

Избирательность релейной защиты обеспечивают различными способами, например соответствующим выбором времени или тока срабатывания защит смежных участков сети, применением реле, реагирующих на направление мощности, и др.

Время отключения цепи при КЗ слагается из времени срабатывания релейной защиты и времени отключения выключателя, исчисляемого от момента подачи команды на отключение до момента погасания дуги в разрывах выключателя.

Время отключения основных линий системы стремятся по возможности уменьшить, чтобы не нарушить устойчивости параллельной работы электростанций. Время отключения новейших выключателей составляет два периода и время релейной защиты еще 0,5 периода. Полное время отключения составляет таким образом 2,5 периода. Для распределительных сетей 2,5-периодное отключение не требуется. Здесь применяют более простые защиты и менее быстродействующие выключатели, стоимость которых значительно ниже. Полное время отключения составляет несколько десятых долей секунды и более.

Автоматическое повторное включение

Автоматические устройства для повторного включения (АПВ) воздушных линий после отключения их защитой имеют назначение быстро восстановить работу линии после отключения. Эффективность повторного включения воздушных линий основана на том, что большая часть замыканий связана с грозовыми разрядами и приводит к перекрытию изоляторов по поверхности. После автоматического отключения линии электрическая прочность воздушного промежутка быстро восстанавливается и при повторном включении линия остается в работе.

Первоначально команда на повторное включение подавалась вручную дежурным на щите управления. Позднее операцию включения стали автоматизировать. В настоящее время автоматическое повторное включение, однократное и двукратное, получило широкое применение. Оно способствует повышению надежности электроснабжения, в особенности при питании потребителей по одиночным линиям.

Полное время автоматического повторного включения исчисляется от подачи команды релейной защиты на отключение выключателя до повторного замыкания его контактов. Оно должно быть возможно малым, чтобы не нарушать работу потребителей, но в то же время достаточным для деионизации дугового промежутка в месте перекрытия. Время повторного включения зависит от напряжения сети и быстродействия выключателя. В устройствах двукратного повторного включения для первого включения выбирают минимальное время из условия деионизации дугового промежутка. Если первое включение оказывается неуспешным и линия отключается вновь, происходит второе включение с интервалом в несколько секунд.

Автоматический ввод резерва

Автоматические устройства для включении резервной цепи (АВР) должны автоматически включать резервный трансформатор или резервный агрегат взамен отключенного защитой, а также автоматически подключать секцию сборных шин (с соответствующей нагрузкой), потерявшую питание, к соседней секции, обеспеченной питанием, с целью быстрого восстановления электроснабжения. Перерыв в подаче энергии должен быть относительно невелик, не более 0,5 с, чтобы электродвигатели, потерявшие питание, не успели остановиться, а после восстановления питания могли быстро войти в нормальный режим работы.



Выключатели разъединители. Для чего нужны и где применяются?

Для чего нужны выключатели разъединители?

Данные коммутационные аппараты, прежде всего, предназначены для коммутации номинальных токов в ручном режиме. Главное отличие выключателей разъединителей от автоматических выключателей в том, что они не осуществляют защиту цепей от аварийных режимов работы – перегрузки и короткого замыкания. Какие функции ещё выполняют данные коммутационные аппараты?

В данной статье кратко охарактеризуем выключатели разъединители на примере электрических аппаратов серии Compact известного производителя Schneider Electric.

   Compact от Schneider Electric

Основными преимуществами выключателей данного типа является простота конструкции, широкая область применения, соответствие международным стандартам, а также возможность расширения функционала посредством установки различных дополнительных устройств. При этом огромным преимуществом является то, что обеспечивается полная безопасность персонала при эксплуатации данных электротехнических устройств.

Коммутационные аппараты рассматриваемой серии могут иметь несколько вариантов исполнения:

  • Compact INS – коммутационный аппарат, в котором создается гарантированный разрыв контактов. При отключении данного выключателя разъединителя нет возможности наглядно увидеть разрыв контактов. Гарантированное разъединение – такая особенность конструкции механического устройства, при которой положение управляющей рукоятки соответствует фактическому положению контактов коммутационного аппарата
  • Compact INV — выключатель разъединитель, в котором создается видимый разрыв при отключении. На корпусе данного аппарата имеется прозрачный экран, через который можно наглядно видеть разрыв всех контактов. Помимо этого в электрическом аппарате реализована функция гарантированного разъединения, что в совокупности с видимым разрывом обеспечивает двойную безопасность персонала, эксплуатирующего электрический щит с данными электрическими аппаратами
  • Compact INS и Compact INV аварийного (экстренного) отключения – по характеристикам ни чем не отличаются от двух предыдущих выключателей разъединителей. Единственное различие в специальной цветовой раскраске: желтый цвет лицевой части корпуса и красная рукоятка – для легкости обнаружения обслуживающим персоналом в случае необходимости экстренного отключения нагрузки.

Где применяются выключатели разъединители?

Благодаря многофункциональности и очень широкому диапазону номинальных токов — от 40 А до 2500 А выключатели разъединители серии Compact INS/INV широко применяются повсеместно в современных распределительных электрических шкафах различного назначения начиная от распределительных шкафов в бытовых помещениях, заканчивая главными распределительными шкафами постоянного тока на производственных предприятиях и в электроустановках различного назначения.

В распределительных шкафах, как переменного, так и постоянного тока, выключатели разъединители могут выполнять различные функции.

Например, в распределительном щите переменного тока, питающегося от двух независимых источников, выключатели разъединители устанавливаются:

  • на каждом из питающих вводов для реализации видимого разрыва, а также ручного отключения токов нагрузки
  • на секции шин для возможности отделения определенного участка секции для удобства проведения ремонта и обслуживания
  • для коммутации номинальных токов отдельных потребителей или группы потребителей
  • для реализации ввода резерва от другого источника питания для одного потребителя или в качестве секционного выключателя разъединителя для возможности включения питания группы потребителей от другой независимой секции шин

В цепях оперативного тока электрооборудования подстанций выключатели разъединители устанавливают между элементами оборудования для удобства отделения того или иного участка из кольца оперативного тока при поиске повреждений.

   Выключатель разъединитель INS 125

В шкафах вентиляции, обогрева оборудования, питания различных вспомогательных устройств оборудования выключатели разъединители используются для включения питания различных устройств. С их помощью можно управлять различными мощными электропотребителями.

Дополнительные функции выключателей разъединителей

Рассмотрим несколько дополнительных функций выключателей разъединителей, которые реализуются посредством подключения дополнительных устройств.

  • Моноблочный расширитель полюсов — предназначен для обеспечения удобства подключения выключателя разъединителя. Выбрав подходящий расширитель полюсов можно подключить данный коммутационный аппарат к любым шинам, проводникам, контактным пластинам, клеммам. Также можно расширить количество клемм каждой фазы для удобства подключения нескольких потребителей без необходимости установки других элементов для разветвления
  • Индикатор напряжения — позволяет контролировать отключенное положение выключателя разъединителя не только по положению контактов, но и визуально по отсутствию напряжения по индикатору, что, безусловно, является плюсом с точки зрения электробезопасности при обслуживании электрического щита
  • Для повышения безопасности персонала при эксплуатации выключателей разъединителей можно установить также изолирующие разделители полюсов, клеммные заглушки, а также крышки на винты. Также после отключения данного коммутационного аппарата есть возможность реализации блокировки рукоятки управления путем установки навесного замка, что позволяет выполнить требование правил безопасности – предотвращения ошибочной подачи напряжения
  • Выносная поворотная рукоятка – упрощает процесс выполнения переключений, так как при помощи выносной рукоятки можно осуществлять коммутации выключателем разъединителем, не открывая дверцу распределительного щита. Для коммутационного аппарата, имеющего функцию экстренного отключения – выносная рукоятка позволяет сработать персоналу максимально оперативно

    Выносная поворотная рукоятка
  • Блок амперметра – позволяет измерять ток нагрузки по фазам, который протекает через выключатель разъединитель
  • Блок трансформатора тока – предназначен для подключения различных измерительных приборов, как цифровых, так и аналоговых. Блок трансформатора тока компактный и позволяет значительно сэкономить место в распределительном щитке, а также максимально упростить процесс монтажа и подключения приборов и измерительных цепей в распределительном щите
  • Дополнительные (вспомогательные) контакты — позволяют подключать к выключателю разъединителю дополнительные устройства и реализовывать различные функции. Например, можно подключить устройства сигнализации, светодиоды для индикации текущего положения коммутационного аппарата, использовать дополнительные контакты для реализации логической схемы работы защитных и автоматических устройств, электрической блокировки

Отдельно следует упомянуть о вспомогательных контактах опережающего действия. Данный контакт замыкается еще до того, как будет выполнена операция по отключению выключателя разъединителя. Если подключить к данным контактам автоматический выключатель с возможностью дистанционного управления, то при отключении выключателя разъединителя автоматический выключатель отключит нагрузку еще до его отключения, то есть с опережением.

Выключатели разъединители Compact INS/INV от Schneider Electric



В заключении подведем итог, для чего нужны выключатели разъединители, перечислив основные их функции:

  • реализация своей основной функции – коммутации номинальных токов в ручном режиме, экстренного отключения нагрузки, создания дополнительного разрыва цепи
  • упрощение процесса монтажа и подключения в электрическом щите в целом благодаря использованию различных вспомогательных элементов
  • реализация дополнительных функций в распределительных щитках, благодаря которым можно значительно уменьшить размер электрического щита
  • обеспечение максимальной безопасности персонала при эксплуатации и обслуживании электрических щитов
  • удобство выполнения оперативных переключений



Смотрите также по этой теме:

   Разъединитель РЛНД, что это такое? Технические характеристики.

   Автоматический выключатель. Внутреннее устройство, характеристики.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Разъединитель — это… Что такое Разъединитель?

Разъединитель РНДЗ-1-110 на подстанции

В соответствии с нормативными документами разъединитель может являться либо низковольтным, либо высоковольтным электрическим аппаратом. Соответственно термины, в зависимости от уровня напряжения, могут отличаться.

Определения, касаемые низковольтных аппаратов.

Определение по ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004)

Разъединитель — контактный коммутационный аппарат, в разомкнутом положении соответствующий требованиям к функции разъединения.
Разъединение (функция): Действие, направленное на отключение питания всей установки или ее отдельной части путем отсоединения этой установки или ее части от любого источника электрической энергии по соображениям безопасности.

Определение по ГОСТ Р 50030.3-99 (МЭК 60947-3-99) (с примечанием)

Разъединитель — коммутационный аппарат, который в отключенном положении удовлетворяет определенным требованиям для изолирующей функции.

Примечания:

  1. Это определение отличается от приведенного в МЭС 441-14-05 ссылкой на изолирующую функцию, вместо изолирующего расстояния.
  2. Разъединитель способен включать и отключать цепь с незначительным током или при незначительном изменении напряжения на зажимах каждого из полюсов разъединителя. Разъединитель может проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания.

Определения, касаемые высоковольтных аппаратов.

По ГОСТ Р 52726-2007 (с примечанием)

Разъединитель — контактный коммутационный аппарат, который обеспечивает в отключенном положении изоляционный промежуток, удовлетворяющий нормированным требованиям.

Примечания:

  1. Разъединитель способен размыкать и замыкать цепь при малом токе или малом изменении напряжения на выводах каждого из его полюсов. Он также способен проводить токи при нормальных условиях в цепи и проводить в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание.
  2. Малые токи — это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи трансформаторов напряжения и делителей. Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, считается малым током по этому определению; для номинального напряжения от 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.
  3. К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей.
  4. Для разъединителей номинальным напряжением от 110 кВ и выше может быть установлена коммутация уравнительных токов.

Особенности применения разъединителей

Разъединители используются для видимого отделения участка электрической сети на время ревизии или ремонта оборудования, для создания безопасных условий работы и отделения от смежных частей электрооборудования, находящихся под напряжением, для создания которых разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на выведенный в ремонт участок сети. Также разъединители применяются для переключения присоединений с одной системы шин на другую, в электроустановках с несколькими системами шин.

Согласно Правилам технической эксплуатации электроустановок (ПТЭЭП) разрешалось (возможны отклонения в зависимости от Правил, которым подчиняется организация, в чьем ведении находится электроустановка) отключение и включение разъединителями:

  • нейтралей силовых трансформаторов 110—220 кВ;
  • заземляющих дугогасящих реакторов 6 — 35 кВ при отсутствии в сети замыкания на землю;
  • намагничивающего тока силовых трансформаторов 6 — 500 кВ;
  • зарядного тока и тока замыкания на землю воздушных и кабельных линий электропередачи;
  • зарядного тока систем шин, а также зарядного тока присоединений с соблюдением требований нормативных документов.

В кольцевых сетях 6 — 10 кВ разрешается отключение разъединителями уравнительных токов до 70 А и замыкание сети в кольцо при разности напряжений на разомкнутых контактах разъединителей не более, чем на 5 %.

Допускается отключение и включение трёхполюсными разъединителями наружной установки при напряжении 10 кВ и ниже нагрузочного тока до 15 А.

Допускается дистанционное отключение разъединителями неисправного выключателя 220 кВ и выше, зашунтированного одним выключателем или цепочкой из нескольких выключателей других присоединений системы шин (схема четырехугольника, полуторная и т.п.), если отключение выключателя может привести к его разрушению и обесточиванию подстанции.

Примечания

Ссылки

Различия между разъединителями, выключателями нагрузки, выключателями-разъединителями и выключателями

Типы устройств

Для выполнения задач переключения и защиты , перечисленных под заголовком, доступны различные типы устройств, которые специально разработаны для выполнения соответствующих требований. Различные части стандарта IEC 60947 (низковольтные распределительные устройства и устройства управления) определяют конструкцию, рабочие характеристики и особенности тестирования устройств.

Differences between disconnectors, load switches, switch disconnectors and circuit breakers Различия между разъединителями, выключателями нагрузки, выключателями нагрузки и выключателями (на фото: Низковольтный выключатель макс.1000A — SIEMENS через directindustry.com)

Наиболее важные характеристики основных типов устройств представлены ниже:

  1. Разъединители (изолирующие выключатели)
  2. Выключатели нагрузки
  3. Выключатели-разъединители
  4. Автоматические выключатели
Switch symbols: The horizontal line in the switch symbol of the contacts indicates that they fulfill the isolating function Рисунок 1 — Символы выключателей : Горизонтальная линия в символе переключателя контактов указывает на то, что они выполняют изолирующую функцию.

1. Разъединители (разъединители)

Legrand Изолирующие переключатели Legrand (фото предоставлено: reliancegroupco.com)

Разъединитель — это механическое устройство, которое в разомкнутом положении выполняет требования, указанные для функции разъединения (IEC 60947-1) .

Назначение функции разъединения — отключить подачу питания от всей или отдельной секции установки путем отделения установки или секции от всех источников электроэнергии по соображениям безопасности.

Ключевым фактором здесь является расстояние открытия. Изоляция должна быть гарантирована от полюса к полюсу и от входа к выходу, будь то посредством видимого изоляционного промежутка или подходящих конструктивных особенностей устройства (механический механизм блокировки).

Устройство выполняет изолирующую функцию , предусмотренную IEC 60947-1, когда в положении «Разомкнуто» обеспечивается изоляция при заданном выдерживаемом напряжении между разомкнутыми контактами главной цепи распределительного устройства.

Он также должен быть оборудован индикатором положения подвижных контактов . Этот индикатор положения должен быть надежно соединен с приводом, при этом индикатор положения может также служить в качестве привода, при условии, что он может отображать только положение «Открыто» в положении «ВЫКЛ.», Когда все подвижные контакты находятся в позиция «Открытая».Это необходимо проверить путем тестирования.

В соответствии с IEC 60947-3, изолятор должен иметь возможность замыкать и размыкать цепь только в том случае, если ток незначительной величины включен или выключен, или если во время переключения не возникает заметной разницы напряжений между выводами каждого полюса. .

В нормальных условиях может проводить как рабочие токи, так и в ненормальных условиях большие токи (например, токи короткого замыкания) в течение определенного периода.

Функция разъединителя может быть реализована с помощью различных устройств, таких как, например, разъединители, предохранители-разъединители, выключатели-разъединители, предохранители-выключатели-разъединители и автоматические выключатели с функцией отключения.

Вернуться к индексу ↑


2. Выключатели нагрузки

4 pole load break switch with visible breaking and a remote tripping function 4-полюсный выключатель нагрузки с видимым отключением и функцией дистанционного отключения (фото предоставлено directindustry.com)

Выключатели нагрузки (или только «выключатели») шт. механические переключающие устройства, способные включать, переносить и отключать токи в нормальных условиях цепи, которые могут включать определенные рабочие условия перегрузки, а также пропускать в течение определенного времени токи в определенных ненормальных условиях цепи, таких как короткое замыкание.

Выключатель нагрузки может иметь включающую способность при коротком замыкании , но не имеет отключающей способности при коротком замыкании ( IEC 60947-1 и -3 ).

Токи короткого замыкания могут проводиться (высокая стойкость к короткому замыканию), но их нельзя отключать.

Для выключателей нагрузки диапазон конструкций такой же широкий, как и для выключателей-разъединителей, например «нормальных» (нагрузочных) выключателей, предохранителей, автоматических выключателей.

Использование предохранителей не разрешено законом во всех странах .

Вернуться к оглавлению ↑


3. Выключатели-разъединители

Switch disconnectors; Left - ABB Выключатели-разъединители; Слева — выключатель-разъединитель с электроприводом АББ 160-2500А; Справа — выключатель-разъединитель низкого напряжения Schneider Electric на 80–3200 А (фото предоставлено directindustry.com)

Выключатели-разъединители сочетают в себе свойства (нагрузки) выключателей и разъединителей . В этом случае также существуют различные конструкции, такие как «обычные» выключатели-разъединители, предохранители-выключатели-разъединители и автоматические выключатели.

Предохранители-выключатели-разъединители не разрешены законом во всех странах .

Вернуться к индексу ↑


4. Автоматические выключатели

Schneider Electric Автоматический выключатель в литом корпусе (MCCB) Schneider Electric типа Compact NSX

— это механические переключающие устройства, обеспечивающие включающих, поддерживающих и отключающих токи ниже нормальные условия цепи, а также включение, поддержание в течение определенного времени и ток отключения при определенных ненормальных условиях цепи, таких как короткое замыкание (IEC 60947-2).

Таким образом, они также соответствуют требованиям (нагрузочных) выключателей. Автоматические выключатели часто проектируются так, чтобы соответствовать требованиям к разъединителям.

Ссылка: Низковольтные распределительные устройства и устройства управления — Rockwell Automation

.

Выключатели-разъединители и изоляторы высокого и среднего напряжения в энергосистеме

Выключатели-разъединители и изоляторы высокого / среднего напряжения в подстанциях и воздушных линиях

Введение Выключатели-разъединители и изоляторы высокого / среднего напряжения

Высоковольтные ( HV ) и Среднее напряжение ( MV ) [1] Для установок требуется оборудование для переключения и / или разъединения цепей или частей цепей.

Для этого используются выключатели-разъединители и разъединители .Это оборудование должно соответствовать следующим стандартам IEC [2] :

  • 60038 — Стандартные напряжения IEC
  • 61936-1 — Силовые установки, превышающие 1 кВ переменного тока. — Общие правила
  • 62271 — Стандарты для высоковольтных распределительных устройств и аппаратуры управления

Связанное сообщение: Разница между автоматическим выключателем и изолятором / разъединителем

HV And MV Switch Disconnectors And Isolators in Power System HV And MV Switch Disconnectors And Isolators in Power System

Выключатели-разъединители

Коммутационные операции могут выполняться через Выключатели-разъединители , оборудование , способное работать под нагрузкой и выдерживать и гасить электрическую дугу , которая возникает при прерывании номинального тока установки .

Выключатели-разъединители в настоящее время используются только в установках МВ , чаще всего в распределительных устройствах МВ и в воздушных линиях МВ (см. Рисунок 1), и они обычно имеют дугогасительную камеру ( воздух или SF6 изолированный ) до гасит дугу , но они также выполняют это гашение в воздухе ( Air Break Switch ABS ).

Disconnecting-switch in overhead line Disconnecting-switch in overhead line

Рисунок 1 — Выключатель-разъединитель в воздушной линии

Характеристики выключателей-разъединителей

Основные характеристики выключателей-разъединителей :

  • Номинальное напряжение : 2 кВ; 12 кВ; 17.5 кВ; 24 кВ; 36 кВ
  • Номинальный ток: 400 А; 630 А; 1,250 А
  • Номинальный кратковременный выдерживаемый ток ( 3 с ): 5 кА; 16 кА; 20 кА; 25 кА

Выключатели-разъединители могут быть механическими ( рычаг или кривошипно ) или моторными ( местный или удаленный ) и снабжены заземлителями , с механической блокировкой и выпускные катушки ; некоторые компании , использовали их , связанные с предохранителями для защиты MV / LV [3] распределительных силовых трансформаторов (обычно с номинальной мощностью до 630 кВА ), как показано на Рисунке 2.Switch-disconnector associated with fuses Switch-disconnector associated with fuses

Рисунок 2 — Выключатель-разъединитель, связанный с предохранителями

В этих ситуациях предохранители должны быть оснащены ударниками срабатывания механически размыкают выключатель-разъединитель , чтобы исключить работу установки только с двумя фазами ; выключатель-разъединитель должен иметь катушку отключения , чтобы обеспечить срабатывание защиты трансформатора .

Изоляторы

Изоляторы , также известные как разъединители , используются в установках высокого и среднего напряжения для изоляции цепи или ее частей и обеспечения безопасности операторов , и бригады технического обслуживания a видимое прерывание цепи .

Аналогично выключателям-разъединителям СН, изоляторы СН устанавливаются в распределительных устройствах СН и в воздушных линиях СН . Изоляторы высокого напряжения обычно устанавливаются на открытом воздухе, на подстанциях AIS ( подстанция с воздушной изоляцией ), в металлических конструкциях или внутри помещений на подстанциях GIS (подстанция с газовой изоляцией ).

Изоляторы не могут выдерживать и гасить электрическую дугу , и они могут работать только без нагрузки .Если изолятор работает под нагрузкой , может возникнуть дуга и взрыв и вызвать повреждений людей и оборудования .

Характеристики изоляторов

Основные характеристики изоляторов :

  • Номинальное напряжение
  • МВ : 2 кВ; 12 кВ; 17,5 кВ; 24 кВ; 36 кВ
  • ВН: 5 кВ; 123 кВ; 170 кВ; 245 кВ, 300 кВ; 420 кВ; 550 кВ; 800 кВ
  • Номинальный ток
  • МВ : 400 А; 630 А; 1250 А
  • ВН: 2000 А; 2500 А; 3150 А; 4000 А; 5000 А
  • Номинальный кратковременный выдерживаемый ток ( 3 с )
  • МВ : 5 кА; 16 кА; 20 кА; 25 кА
  • ВН: 50 кА; 63 кА; 80 кА

Изоляторы могут быть с механическим приводом или с приводом от двигателя ( локальный или удаленный ) и могут быть снабжены заземляющим контактом с, с механической блокировкой с основными контактами .Обычно заземляющие контакты работают только механически. Изоляторы высокого напряжения могут быть однополюсными или трехполюсными .

Двигатель управляется одной катушкой включения и одной катушкой размыкания , с электрической блокировкой . Концевые выключатели используются для остановки двигателя , когда изолятор достигает своего конечного положения разомкнут или закрыт .

Местное механическое управление изоляторов обычно представляет собой апелляционный маневр с использованием кривошипа , который должен подавлять электрическое управление .

Должна быть предусмотрена механическая и / или электрическая блокировка во избежание операций под нагрузкой .

Symbols of Isolator and Disconnector Symbols of Isolator and Disconnector

Типы высоковольтных изоляторов

Высоковольтные изоляторы в основном бывают трех типов:

  • Две колонны с центральным или двойным вращением (горизонтально — Рисунок 3 — или вертикально — Рисунок 4)
  • Пантограф ( одностоечный) — Рисунок 5
  • Изоляторы заземления — Рисунок 6

Centre horizontal rotating isolator Centre horizontal rotating isolator Рисунок 3 — Центральный горизонтально вращающийся изолятор

Double vertical rotating isolator Double vertical rotating isolator Рисунок 4 — Двойной вертикальный вращающийся изолятор

Pantograph isolator Pantograph isolator Рисунок 5 — Изолятор пантографа

Пантограф Изоляторы позволяют подключать проводники на разных уровнях и имеют возможность разъединения для тестирования, когда шина находится в эксплуатации.

Earthing isolator Earthing isolator Рисунок 6 — Изолятор заземления

Изоляторы заземления в основном используются для заземления шин .

Во время испытания изоляторов рекомендуется разместить главных контактов в положении между «разомкнутым» и «замкнутым» , чтобы избежать механических повреждений в оборудовании, если соединения двигателя переставлены местами .

[1] При U n номинальное напряжение сети: HV U n ≥ 60 кВ ; МВ 1 кВ n ≤ 49.5 кВ .

[2] IEC : Международная электротехническая комиссия.

[3] LV : Низкое напряжение. U n ≤ 1 кВ .

Earthing isolator Earthing isolator

Об авторе: Мануэль Болотинья
— Диплом в области электротехники — Энергетические и энергетические системы (1974 — Instituto Superior Técnico / Университет Лиссабона)
— Магистр электротехники и вычислительной техники (2017 — Faculdade de Ciências e Tecnologia / Nova University of Lisbon)
— старший консультант по подстанциям и энергетическим системам; Профессиональный инструктор

Вы также можете прочитать:

.

Различия между автоматическим выключателем и изолятором / разъединителем

Основные различия между разъединителем / разъединителем и автоматическим выключателем

Изолятор и разъединитель

Как следует из названия, изолятор или разъединитель — это разъединитель или разъединитель, который отключает или изолирует все или конкретная часть схемы. Он используется там, где нам нужно отключить часть цепи в случае неисправности от основного источника питания для целей обслуживания.Изолятор блокирует постоянный ток и пропускает через него переменный ток (как конденсатор). Выключатели-разъединители и изоляторы высокого и среднего напряжения используются в высоковольтном оборудовании, таком как трансформаторы, подстанции и т. Д. Выключатели-разъединители используются в настоящее время в установках среднего напряжения. Выключатели-разъединители и изоляторы высокого / среднего напряжения используются в силовых установках с напряжением более 1 кВ переменного тока (IEC- 61936-1) .

  • Имейте в виду, что изолятор или разъединитель не должны размыкаться, когда через него протекает ток.
  • Между выключателями-разъединителями , Нагрузка Выключатели , -разъединители и разъединители могут быть физические и конструктивные различия, но их функция почти такая же.

Связанное сообщение: Разница между реле и автоматическим выключателем

Difference between Circuit Breaker and Isolator - Disconnector Difference between Circuit Breaker and Isolator - Disconnector

Автоматический выключатель

Автоматический выключатель — это защитное устройство, используемое для управления током, как и предохранитель. Он разрывает цепь в случае возникновения неисправностей, таких как короткое замыкание или перегрузка.Он также способен работать автоматически, вручную или дистанционно в нормальных и неисправных условиях. Реле внутри автоматического выключателя воспринимает сигнал ошибки и передает его механическому переключателю, который замыкает и замыкает контакты.

Различия между автоматическим выключателем и изолятором / разъединителем

В следующей таблице показаны основные различия между изоляторами, разъединителями и автоматическими выключателями.

Характеристики Автоматический выключатель Изолятор / разъединитель
Символ Circuit Breaker Symbols Circuit Breaker Symbols Symbols of Isolator and Disconnector Symbols of Isolator and Disconnector
Конструкция Автоматический выключатель и реле состоит из электромеханического выключателя. в единой коробке. Изоляторы и разъединители представляют собой простые механические переключатели.
Рабочий Автоматический выключатель приводится в действие автоматически и вручную. Изолятор и разъединитель управляются вручную.
Тип устройства Автоматический выключатель — это электромеханическое или электронное устройство и релейный механизм. Изолятор — это механическое устройство, которое действует как переключатель и обеспечивает функции изоляции.
Функционирование и работа Автоматический выключатель — это защитное устройство (например, MCB, ACB, SF6, OCB и т. Д.), Которое отключает цепь в случае перегрузки и короткого замыкания. Выключатели-разъединители и изоляторы обеспечивают изолирующую функцию, то есть отключение питания от всей установки или ее части, например в электростанциях.
Типы MCB (миниатюрный), ACB (воздушный поток), OCB (масло), SF6 и т. Д. Пантограф, колено, двойной разрыв, центральный разрыв, заземление и т. Д.
Работа под нагрузкой Автоматический выключатель — это устройство с включенной и выключенной нагрузкой, т.е. оно работает, когда источник питания находится в состоянии ВКЛ или ВЫКЛ. Изолятор — это устройство без нагрузки i.е. Разъединитель может работать при полном отключении питания.
Выдерживаемая способность В условиях холостого хода автоматический выключатель имеет высокую выдерживаемую способность. Изоляторы имеют низкую выдерживаемую мощность по сравнению с автоматическими выключателями.
Тепловая способность Высокая Низкая
Контакты Он имеет основные, а также дугогасительные контакты. Он имеет основной и подвижный рычаги / лезвия.
Маршруты подачи питания Автоматические выключатели могут использоваться для изменения маршрута источника питания. Разъединитель может использоваться для перенаправления источника питания.
Заряды ловушки Не может удалить заряды ловушки. Может снимать заряды ловушки.
Изоляция В CB, воздух, масло, вакуум или SF6 используются в качестве изоляционной среды. Изоляторы не требуют изоляции или изоляционной среды.
Перенапряжение во время переключения В автоматических выключателях существует вероятность повышения перенапряжения во время переключения. В изоляторе нет повышения перенапряжения во время переключения, так как это устройство без нагрузки.
Выключатель заземления Выключатели заземления не входят в состав автоматических выключателей. Одинарные или двойные заземляющие выключатели могут быть включены в разъединитель.
Прерывание Автоматический выключатель прерывает нормальные токи, а также токи короткого замыкания во время коротких замыканий. Изолятор не прерывает ток. Он изолирует цепь только для целей технического обслуживания.
Срабатывание протекания тока Автоматический выключатель может быть отключен во время протекания тока через него. то есть он может работать в обоих случаях, когда питание от электросети включено или выключено. Изолятор / дисконектор не должен открываться, когда через него протекает ток. Ток должен быть отключен, предварительно отключив автоматический выключатель.

Различные характеристики изолятора, выключателя-разъединителя и автоматического выключателя

Характеристики выключателя-разъединителя
  • Номинальное напряжение: 2 кВ — 36 кВ
  • Номинальный ток: 400 A — 1250 A
  • Номинальное короткое замыкание выдерживаемый ток (3 с): 5 кА — 25 кА
Характеристики изолятора
  • Номинальное напряжение
  • МВ: 2 кВ — 36 кВ
  • ВН: 5 кВ — 800 кВ
  • Номинальный ток
  • MV: 400 A — 1250 A
  • HV: 2000 A — 5000 A
  • Номинальный кратковременный выдерживаемый ток (3 с)
  • MV: 5 кA — 25 кA
  • HV: 50 kA — 80 kA

Связанный пост: Основная разница между контактором и пускателем

Характеристика автоматического выключателя
  • Номинальный ток 10 кА и выше.
  • Электромагнитный выключатель должен отключиться в случае перегрузки по току.
  • Тепловой выключатель должен отключиться в случае продолжающейся перегрузки.
  • Механический автоматический выключатель должен размыкать и замыкать цепь как выключатель.
  • A Автоматический выключатель должен предотвращать повторное включение цепи в случае существующего тока короткого замыкания в цепи.
  • A Автоматический выключатель должен повторно подключить цепь нагрузки к источнику питания автоматически или вручную в случае отсутствия токов повреждения i.е. короткое замыкание и перегрузка.

Похожие сообщения:

.

Microsoft Word — Диссертация — Final.doc

% PDF-1.4 % 1 0 obj > endobj 6 0 obj > endobj 2 0 obj > endobj 3 0 obj > поток 2004-03-01T05: 38: 09Z2004-03-16T09: 35: 17 + 01: 00 Acrobat Distiller 5.0.5 (Windows) Владелец PScript5.dll версии 5.2 Microsoft Word — Thesis — Final.doc 2004-03-01T05: 38: 09Z2004- 03-16T09: 35: 17 + 01: 00Owner2004-03-16T09: 35: 17 + 01: 00

  • Microsoft Word — Thesis — Final.doc
  • ВладелецMicrosoft Word — Thesis — Final.doc конечный поток endobj 4 0 obj > endobj 5 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > / XObject> >> / Аннотации [218 0 R] / Родитель 12 0 R / MediaBox [0 0 595 842] >> endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 объект > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > поток xXMoF] @ 78i @@:) * _ $) $ ڤ d P -KT ٷ Z2C-H] ̛7

    } ip? | W} Ɛ [; 1ikL ptpww_ (w0-c ^ ENDlND ک hGOW Ծ֊ ~ {➞ iVD = K1Ǟ > [] ~% Y> WH ڸ $%) T) T * AZzxx * `d8l @ Ǘ ЯFb {Ξ \ Ck + B \ A C7teaZj $ @ BBe⌎ [ǿxM44ih4oQ @ Rv; 0 [rl} DŴoyYxI-Me] S «.c% Ox; GLvy \; ޒ Wucw`! &; Ļw: $ yyI> 3kMCnHLhg Ղ> {- 3 UnњVn + | Лc6> f`4; L AOpl2Z8k7? 4 {IBW 8 {l` = H + ‘LI7

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
