Назначение заземления в электроустановках

Заземление играет важнейшую роль в обеспечении безопасности и нормального функционирования электроустановок. Основные назначения заземления:

• Защита людей и животных от поражения электрическим током при повреждении изоляции
• Обеспечение нормальных режимов работы электроустановки
• Защита оборудования от перенапряжений
• Отвод в землю токов молнии и статического электричества

Рассмотрим подробнее, для чего необходимо заземление в электроустановках.

Защита от поражения электрическим током

Это главное назначение защитного заземления. При повреждении изоляции токоведущих частей на корпусе оборудования может появиться опасное напряжение. Заземление создает путь с низким сопротивлением для отвода тока в землю, что снижает напряжение прикосновения до безопасного уровня.

Обеспечение нормальных режимов работы

Рабочее заземление нейтрали трансформаторов и генераторов обеспечивает правильное распределение напряжения по фазам. Это необходимо для нормального функционирования трехфазных электроустановок.

Защита от перенапряжений

Заземление ограничивает перенапряжения в электрических сетях, возникающие при коммутациях, грозовых разрядах и других переходных процессах. Это защищает изоляцию оборудования от пробоев.

Отвод токов молнии

Грозозащитное заземление обеспечивает отвод в землю токов молнии от молниеотводов и разрядников. Это защищает здания и оборудование от повреждений при ударах молнии.

Виды заземлений в электроустановках

В зависимости от назначения различают следующие основные виды заземлений:

• Защитное заземление
• Рабочее заземление
• Грозозащитное заземление

Каковы особенности каждого вида заземления в электроустановках?

Защитное заземление

Это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Защитное заземление обеспечивает электробезопасность.

Рабочее заземление

Заземление нейтрали трансформатора или генератора, выполняемое для обеспечения требуемого режима работы сети. Например, глухое заземление нейтрали в сетях 380/220 В.

Грозозащитное заземление

Заземление, выполняемое в целях отвода в землю токов молнии при ударах молнии в молниеотводы. Обеспечивает защиту зданий и оборудования.

Устройство заземления в электроустановках

Заземляющее устройство состоит из следующих основных элементов:

• Заземлители
• Заземляющие проводники
• Главная заземляющая шина

Как устроено заземляющее устройство электроустановки?

Заземлители

Это металлические проводники, находящиеся в непосредственном соприкосновении с землей. Бывают естественные (металлические конструкции зданий, водопроводные трубы) и искусственные (вертикальные стержни, горизонтальные полосы).

Заземляющие проводники

Проводники, соединяющие заземляемые части электроустановки с заземлителями. Обычно выполняются из полосовой или круглой стали.

Главная заземляющая шина

Шина, являющаяся частью заземляющего устройства электроустановки и предназначенная для присоединения нескольких проводников с целью заземления.

Требования к сопротивлению заземляющих устройств

Нормативные документы устанавливают следующие основные требования к сопротивлению заземляющих устройств:

• Для электроустановок до 1000 В — не более 4 Ом
• Для электроустановок выше 1000 В с эффективно заземленной нейтралью — не более 0,5 Ом
• Для электроустановок 6-35 кВ с изолированной нейтралью — не более 250/I, где I — расчетный ток замыкания на землю

Какие факторы влияют на сопротивление заземляющего устройства?

Удельное сопротивление грунта

Чем выше удельное сопротивление грунта, тем больше должно быть количество и размеры заземлителей для обеспечения требуемого сопротивления.

Размеры заземлителей

Увеличение длины и диаметра вертикальных заземлителей, а также площади горизонтальных заземлителей снижает общее сопротивление.

Глубина заложения

Заглубление заземлителей в слои грунта с меньшим удельным сопротивлением позволяет снизить сопротивление заземляющего устройства.

Важность заземления для электробезопасности

Правильно выполненное заземление имеет огромное значение для обеспечения электробезопасности. Основные причины важности заземления:

• Снижение напряжения прикосновения при повреждении изоляции
• Отключение поврежденного участка при замыканиях на землю
• Выравнивание потенциалов на заземленных частях
• Отвод статического электричества

Почему заземление так важно для безопасности людей и оборудования?

Снижение напряжения прикосновения

При замыкании на корпус заземление создает цепь с малым сопротивлением для протекания тока. Это ограничивает напряжение на корпусе до безопасного уровня.

Быстрое отключение повреждений

Большой ток замыкания на землю через заземлитель вызывает срабатывание защиты и отключение поврежденного участка, что предотвращает поражение током.

Выравнивание потенциалов

Заземление обеспечивает выравнивание потенциалов на всех доступных проводящих частях, исключая появление опасной разности потенциалов.

Защита от статического электричества

Заземление отводит заряды статического электричества, предотвращая его накопление на оборудовании и возможность искрового разряда.

Проверка и обслуживание заземляющих устройств

Для обеспечения надежной работы заземления необходимо проводить его периодические проверки и обслуживание. Основные мероприятия включают:

• Измерение сопротивления заземляющего устройства
• Проверка целостности заземляющих проводников
• Протяжка контактных соединений
• Восстановление антикоррозионных покрытий

Как часто нужно проверять заземляющее устройство?

Периодичность измерений сопротивления

Сопротивление заземляющего устройства должно измеряться не реже 1 раза в 3 года в сухую погоду. Для ответственных электроустановок — ежегодно.

Осмотры заземляющих устройств

Визуальный осмотр видимых частей заземляющего устройства рекомендуется проводить не реже 1 раза в 6 месяцев.

Внеочередные проверки

После любых ремонтов или реконструкции электроустановки необходимо провести внеочередную проверку состояния заземления.

Заключение

Заземление является важнейшим элементом обеспечения электробезопасности и надежности работы электроустановок. Правильно спроектированное и выполненное заземляющее устройство позволяет:

• Защитить людей от поражения электрическим током
• Обеспечить нормальное функционирование электрооборудования
• Ограничить перенапряжения в электрических сетях
• Отвести токи молнии и статического электричества

Для поддержания эффективности заземления необходимо строго соблюдать требования нормативных документов при проектировании, монтаже и эксплуатации заземляющих устройств. Регулярные проверки и обслуживание позволят обеспечить надежную защиту людей и оборудования на протяжении всего срока службы электроустановки.

Назначение заземляющих устройств | Монтаж электрических установок | Архивы

• 6кВ
• 0,4кВ
• кабель
• монтаж
• ВЛ
• подстанция
• 10кВ
• шины и провод
• заземление

Содержание материала

• Монтаж электрических установок
• Маркировка цепей в электрических схемах
• Управление электромонтажным производством
• СПУ
• Организация и подготовка электромонтажных работ
• Производство электромонтажных работ
• Материально техническое-обеспечение бригады
• Бригадный подряд, оплата труда
• Научная организация труда, нормирование
• Материалы для электромонтажных работ
• Электромонтажные изделия
• Опрессовка жил проводов и кабелей
• Сварка жил проводов и кабелей, контактных соединений шин
• Пайка жил проводов и кабелей, контактных соединений шин
• Соединение алюминия с медью, сплав АВ—Е
• Контактные соединения и присоединения к контактным выводам электрооборудования
• Виды сварок в электромонтажном производстве
• Сварка шин в электромонтажном производстве
• Сварка алюминиевых гибких шин
• Сварка стальных заземляющих проводников
• Сварка пластмассовых оболочек кабеля
• Назначение заземляющих устройств
• Заземляющие устройства
• Монтаж заземляющих устройств
• Монтаж распределительных устройств до 1 кВ
• Аппараты распределительных устройств
• Шинопроводы напряжением до 1 кВ
• Монтаж шинопроводов до 1 кВ
• Оборудование распределительных устройств и подстанций выше 1 кВ
• КТП
• ГПП
• ЗРУ
• Силовые выключатели на 6—10 кВ
• Выключатели нагрузки
• Разъединители, предохранители 6, 10 кВ
• Разрядники, измерительные трансформаторы 6, 10 кВ
• Конденсаторы, фильтры, изоляторы 6, 10 кВ
• Монтаж распределительных устройств и подстанций
• Монтаж РЗА и вторичных цепей
• Монтаж токопроводов напряжением выше 1 кВ
• Осветительные установки
• Монтаж осветительных установок
• Устройства для обслуживания светильников, освещение строительных площадок
• Провода и кабели, применяемые в электропроводках
• Общие требования к монтажу электропроводок
• Открытые электропроводки плоскими проводами
• Открытые электропроводки незащищенными изолированными проводами
• Открытые тросовые электропроводки
• Открытые электропроводки защищенными проводами и кабелями
• Скрытые электропроводки
• Электропроводки на лотках и в коробах
• Выбор труб для электропроводок в трубах
• Правила монтажа труб для электропроводок
• Монтаж труб для электропроводок
• Монтаж проводов в трубах
• Электропроводки за подвесными потолками, на чердаках по станкам механизмам и наружные
• Кабельные линии
• Подготовка к прокладке кабелей внутри и вне зданий
• Прокладка кабелей в траншее
• Прокладка кабелей в производственных помещениях
• Прокладка кабелей в кабельных сооружениях
• Прокладка кабеля при низких температурах
• Маркировка кабельных линий после монтажа
• Соединение и оконцевание силовых кабелей
• Удаление изоляции и заполнителей кабеля
• Соединение и оконцевание кабелей с пластмассовом изоляцией
• Соединение кабелей с бумажной изоляцией в свинцовых муфтах
• Оконцевание и монтаж кабелей и муфт
• Подготовительные работы при монтаже ВЛ
• Определения, габариты ВЛ
• Котлованы, фундаменты, опоры ВЛ
• Провода и изоляторы ВЛ
• Защита проводов ВЛ от вибрации (пляски)
• Установка опор ВЛ
• Монтаж изоляторов ВЛ
• Монтаж проводов и тросов ВЛ
• Натяжка проводов и тросов (канатов) ВЛ
• Закрепление проводов и канатов ВЛ
• Заземление опор и траверс ВЛ
• Проверка качества работ при сдаче электроустановок в эксплуатацию
• Сдача электроустановок в эксплуатацию
• Техника безопасности при производстве электромонтажных работ
• Сокращения и использованная литература

Страница 22 из 83

Заземляющие устройства (заземление и зануление) выполняют для защиты людей от поражения электрическим током при повреждениях изоляции.
Электросети выполняют проводниками, изолированными друг от друга и от земли Однако в сетях всегда имеют место утечки тока через изоляцию Кроме того, электросети представляют собой протяженный конденсатор, обкладками которого являются токоведущие проводники и земля Между проводами и землей проходит емкостный ток. Таким образом, между изолированными проводниками и землей всегда существует электрическая цепь, замкнутая через сопротивление изоляции и емкость сети (рис 6 1).
Прикосновение не только к оголенным, но и к изолированным частям, находящимся под напряжением, фактически включает человека в электрическую цепь Ток, проходящий через тело человека, будет тем больше, чем выше напряжение сети, чем больше ее емкость и меньше сопротивление ее изоляции

Рис. 6 2. Защитное металлическое соединение корпусов электрооборудования в установках 380/220 В с заземленной нейтралью:
1 — заземляющие проводники; 2 — заземлитель; 3 — электродвигатель, корпус которого занулен; 4 — светильник, корпус которого занулен

Рис. 6.1. Схема электрической цепи, обусловленная наличием сопротивления изоляции Ru и емкости С проводников в сети трехфазного тока
При нормальном состоянии изоляции этот ток ничтожно мал и не представляет никакой опасности Опасность для человека представляют случаи повреждения изоляции токоведущих частей, при которых доступные для прикосновения металлические корпуса электрооборудования и конструкции, поддерживающие провода и кабели, оказываются под полным напряжением. На эти случаи для защиты людей от поражения током предусматривается преднамеренное соединение с землей металлических корпусов электрооборудования, а также других металлических частей, которые могут оказаться под напряжением при нарушении изоляции токоведущих частей, с помощью заземляющих проводников и заземлителей ([3,24] и ГОСТ 12.1.030—81*).
Ниже приведены некоторые определения терминов, относящихся к элементам заземляющих устройств в электрических установках ([3] и ГОСТ 2.1.030—81*).
Заземляющий проводник — проводник, соединяющий заземляемые части с заземлителей (рис. 6.2), ГОСТ 12.1.030—81*.
Нулевой защитный проводник в электроустановках напряжением до 1 кВ — проводник, соединяющий зануляемые части с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сети постоянного тока.
Нулевой рабочий проводник в электроустановках напряжением до 1 кВ — проводник, используемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях многофазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в трехпроводных сетях постоянного тока.
В электроустановках напряжением до 1 кВ с глухозаземленной нейтралью нулевой рабочий проводник может выполнять функции нулевою защитного проводника.
Напряжение прикосновения Uприк — напряжение между двумя точками цепи тока замыкания на землю (на корпус) при ододновременном прикосновении к ним человека (рис. 6 3).

Рис 6 3 Кривая распределения потенциала в зависимости от расстояния до заземлителя
Е — потенциал заземлителя, Ei—Ej — разность потенциалов на расстоянии шага, 1 — зона нулевого потенциала, 11 — зона растекания
Напряжение шага Uшаг — напряжение между двумя точками земли, обусловленное растеканием тока замыкания на землю, при одновременном касании их ногами человека (рис 6 3).

В электроустановках до 1 кВ с глухозаземленной нейтралью или с глухозаземленным выводом источника однофазного тока, а также с глухозаземленной средней точкой постоянного тока выполняется зануление с целью обеспечения надежного автоматического отключения ог электросети оборудования, имеющего поврежденную изоляцию, в минимально короткий срок. Для этого зануляемые части электрооборудования присоединяют к заземленному нулевому проводу сети (рис. 6.4, а). Как видно из рисунка, замыкание на корпус светильника является коротким замыканием в первой фазе сети (цепь замыкания показана стрелками), что вызывает перегорание предохранителя в этой фазе, отключение светильника и снятие напряжения с его корпуса. В соответствии с [2] наиболее распространенные электроустановки 380/220 В выполняются с глухозаземленной нейтралью.

Рис. 6 4 Защитное заземление:
а— в сети с глухозаземленной нейтралью; б — в сети с изолированной нейтралью: R ч — сопротивление заземляющего устройства; R4 — сопротивление тела человека; Rи — сопротивление изоляции проводов

В электроустановках до I кВ с изолированной нейтралью, а также во всех установках выше 1 кВ выполняется заземление, предназначенное для снижения тока, протекающего через тело человека, до безопасного значения. Для этого заземляемые части электрооборудования присоединяют к заземляющему устройству, сопротивление которого R3 должно быть мало по сравнению с сопротивлением тела человека (рис. 6.4,6).
Электрическое сопротивление тела человека изменяется от 800 до 100 000 Ом. Оно зависит от многих факторов: состояния здоровья, нервной системы, психического состояния, влажности кожи, состояния одежды, обуви и других причин.
Сопротивление заземляющих устройств в электроустановках до 1 кВ с изолированной нейтралью согласно [3] должно быть не более 4 Ом, а в электроустановках 220, 380 и 660 В с глухозаземленной нейтралью — соответственно не более 8, 4, 2 Ом
В электроустановках 3—35 кВ с изолированной нейтралью сопротивление заземляющих устройств должно быть 250//Р, но не более 10 Ом (/Р — расчетный ток замыкания на землю, значение которого задается энергосистемой) Если заземляющее устройство одновременно используется для установок до 1 кВ, то сопротивление его не должно превышать 125//р и должно удовлетворять требованиям, предъявляемым к заземлению (занулению) электроустановок до 1 кВ.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• Архивы
• Электроматериаловедение

Читать также:

• Электрические сети промышленных предприятий
• Электромонтажные материалы
• Монтаж сельских электроустановок
• Наладка электроустановок
• Монтаж, эксплуатация и ремонт сельскохозяйственного электрооборудования

Назначение заземлений и характеристики заземляющих устройств

Страница 58 из 66

ГЛАВА 16
ЗАЗЕМЛЕНИЯ И ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА СЕЛЬСКИХ ЭЛЕКТРОУСТАНОВОК
§ 46. Назначение заземлений и характеристики заземляющих устройств

Назначение заземления и основные определения.

При работе сельских электроустановок (станций, подстанций и линий электропередачи) возможны случаи прикосновения людей и животных к токоведущим частям установок, находящимся под напряжением. Не исключены прикосновения и к частям, нормально не находящимся под напряжением, но оказавшимся под ним вследствие пробоя изоляции этих частей. В обоих случаях через тело людей и животных будет проходить электрический ток, который может вызвать смертельный исход.
Для защиты людей и животных от опасности поражения электрическим током предусматривают заземление, т. е. соединение оснований и металлических корпусов электрооборудования с землей. Заземления выполняют также для обеспечения нормальных условий работы электроустановки и для отвода грозовых разрядов в землю.
По назначению различают защитное, рабочее и грозозащитное заземления.
Защитное заземление выполняют для того, чтобы обеспечить соответствующую безопасность людей и сельскохозяйственных животных от поражения электрическим током при нарушениях изоляции элементов электроустановки. Рабочее заземление (например, заземление нейтрали трансформаторов напряжением 110 кВ) обеспечивает определенный режим работы электроустановки, а грозозащитное— отвод тока молнии от стержневых и тросовых молниеотводов и разрядников.
В общем случае под заземлением понимают преднамеренное соединение элементов электроустановки с заземляющим устройством, состоящим из заземлителей и заземляющих проводников. Заземлителем называют металлический проводник или группу электрически соединенных проводников, непосредственно соприкасающихся с землей. Их назначение — обеспечить электрическое соединение с землей. Заземлители бывают естественными и искусственными. Заземляющими проводниками называют металлические проводники, соединяющие заземляемые части электроустановки и корпуса оборудования с заземлителем.

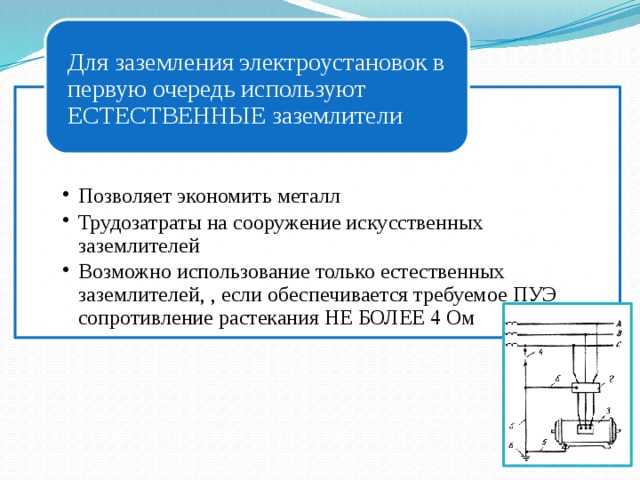

В качестве естественных заземлителей в установках напряжением до 1000 В могут быть использованы подземные водопроводные трубы, металлические конструкции зданий и сооружений, имеющие хорошее соединение с землей. Искусственные заземлители выполняют в виде стальных стержней круглого или плоского сечения. Материалом для одиночных стержневых заземлителей может быть также угловая сталь.
Повреждение изоляции электроустановки может вызвать замыкание на землю и замыкание на корпус. Замыканием на землю называют случайное замыкание (соединение) находящихся под напряжением токоведущих частей установки непосредственно с землей. Замыканием на корпус называется электрическое соединение токоведущих частей электроустановки с заземленными основаниями и корпусами электрооборудования.
Заземлению подлежат все корпуса электрических машин, трансформаторов, выключателей, аппараты и приводы к ним, вторичные обмотки измерительных трансформаторов, каркасы распределительных щитов, шкафов и щитов управления, металлические конструкции подстанций и распределительных устройств, металлические оболочки силовых кабелей и корпусов кабельных муфт, разрядники, искровые промежутки, молниеотводы и тросы на каждой опоре.

Характеристики заземляющих устройств.

При замыкании токоведущих частей на землю через место замыкания проходит электрический ток. В зависимости от величины этого тока различают электроустановки с малыми и большими токами замыкания на землю. Если в электроустановке напряжением выше 1000 В однофазный ток замыкания на землю равен или меньше 500 А, она считается установкой с малыми токами замыкания на землю. Если указанный ток больше 500 А, считается, что установка имеет большие токи замыкания на землю.
Допустимая величина сопротивления заземляющих устройств для указанных установок принимается различной. Так, для установок с малыми токами замыкания на землю сопротивление заземляющего устройства в любое время года не должно превышать 10 Ом и, кроме того, быть не более величины Ом при использовании только для  установки выше 1000 В и не более Ом при использовании заземляющего устройства также и для установок напряжением до 1000 В. В приведенных выражениях  — расчетный ток замыкания на землю (А).
В установках с большими токами замыкания на землю наибольшее допустимое значение сопротивления заземляющих устройств равно 0,5 Ом.
Норма для сопротивлений заземляющих устройств опор линий электропередачи напряжением выше 1000 В устанавливается в зависимости от удельного сопротивления земли. Эти нормы приведены ниже.

Удельное сопротивление земли, Ομ·м	Сопротивление заземляющего устройства, Ом
до 100	до 10
от 100 до 500	» 15
» 500 » 1000	» 20
более 1000	» 30

Для электроустановок напряжением до 1000 В, работающих с глухим заземлением нейтрали, у генераторов и трансформаторов мощностью 100 кВА и менее сопротивление заземляющих устройств не должно быть больше 10 Ом, а при мощности последних выше 100 кВА — не более 4 Ом. При параллельной работе генераторов и трансформаторов учитывают их суммарную мощность.
Заземляющие устройства воздушных линий напряжением до 1000 В, предназначенные для защиты от атмосферных перенапряжений, должны иметь сопротивление заземления не выше 50 Ом.

• Назад
• Вперёд

Почему площадка для оборудования так важна?

Ли Маршессо, опубликовано 6 февраля 2020 г., 19:54.

EPG — отсутствует заземление

Технические специалисты EPG обучены определять и понимать, что идет в прямом эфире, а что нет. Мы часто думаем о незаземленных «горячих» проводах как о частях под напряжением, которых нам следует избегать. Мы также знаем, что нам нужно, чтобы заземленный провод был подключен к «нейтрали», чтобы замкнуть цепь и чтобы подключенные нагрузки функционировали в соответствии с проектом. Нейтраль заземляется заземляющим проводом («земля»), который обеспечивает опору для защитных устройств. Это важная причина для установки системного заземления. Все защитные устройства имеют времятоковую характеристику, которую важно понимать для защиты электрической инфраструктуры и координации системы. Однако иногда существует ошибочное мнение, что заземление оборудования или корпуса не является обязательным. Заземляющие провода являются неотъемлемой частью электробезопасности и всегда должны серьезно учитываться.
Вот несколько причин, почему заземляющее оборудование так важно.

1. Защита от электрической перегрузки
   Одной из наиболее важных причин заземления электрических токов является защита оборудования от замыканий на землю, скачков напряжения в сети или ударов молнии поблизости. Эти аномалии создают опасно высокое напряжение в электрической системе. Если установлено надлежащее заземление, все лишнее электричество будет уходить в землю, а не разрушать все, что связано с электрической системой.
2. Обеспечивает альтернативный путь для прохождения тока.
   Эффективное заземление вашего электрооборудования означает наличие пути с низким сопротивлением, позволяющего электрическому току безопасно и эффективно проходить через вашу электрическую систему к земле.
3. Помогает стабилизировать уровни напряжения
   Заземление электрооборудования облегчает распределение необходимого количества энергии во все нужные места, что может сыграть огромную роль в защите цепей от перегрузки и перегорания. Земля обеспечивает общую точку отсчета для многих источников напряжения в электрической системе.
4. Земля — лучший проводник
   Одна из причин, по которой заземление помогает защитить вас, заключается в том, что земля — отличный проводник, а поскольку ток обратно пропорционален сопротивлению, большая часть тока проходит по пути с наименьшим сопротивлением. При заземлении вашего электрооборудования альтернативный путь прохождения тока имеет гораздо меньшее сопротивление, чем у вас, что может спасти вашу жизнь.
5. Предотвращает повреждения, травмы и смерть
   Без надлежащего заземления электрооборудования существует повышенный риск повреждения в результате короткого замыкания или замыкания на землю. В худшем случае перегрузка по мощности может привести к пожару, что может привести не только к значительному материальному ущербу, но и к гибели людей.
6. Заземление и соединение создают равный потенциал
   Соединение всего оборудования в пределах досягаемости на временных установках (с 6 футов) создает зону с равным потенциалом. Если происходит замыкание на землю и мгновенно подается питание на корпус, другие близлежащие проводящие объекты могут сохранять потенциал земли, если они не соединены с корпусом генератора. Это может быть смертельной разницей в потенциале, вызывающей тяжелый или фатальный шок. Кроме того, во избежание статических разрядов важно склеивать металлические детали, такие как барабаны, аккумуляторные батареи или другое оборудование в легковоспламеняющихся атмосферных условиях.

Подводя итог, можно сказать, что электрическая система состоит из трех основных частей, которые имеют решающее значение для функциональности и безопасности. Незаземленные провода от источника питания (обычно известные как «горячие» провода, заземленный провод «нейтраль», который является проводом с нормальным током, и заземляющий провод, который соединяет нейтраль с землей и используется для заземления и соединения оборудования. Надлежащее заземление а соединение является важной частью электрической инфраструктуры, которую нельзя упускать из виду.

Перегрев прерывателя

Категория: Электричество

Автор: Lee Marchessault, CUSA, CUSP

Lee Marchessault имеет почти 30-летний опыт работы в электроэнергетике. В настоящее время он является консультантом по безопасности и президентом Workplace Safety Solutions, Inc., где он продолжает работать со многими коммунальными предприятиями и промышленными предприятиями в Соединенных Штатах и ​​за их пределами.

__
Есть вопросы? Звоните профессионалам:
(802) 288-9441

[email protected]

Мы работаем с понедельника по пятницу с 8:00 до 17:00 по восточноевропейскому времени

Все, что вам нужно знать об устройствах заземления вала ток, который накапливается на валах двигателя вдали от более чувствительных компонентов двигателя. Двигатели могут действовать как электромагнитные динамо, при этом быстро движущиеся части создают напряжение, которое не используется для продуктивного использования. Эти токи накапливаются в основном на валу двигателя, но они также циркулируют по остальной части двигателя. При правильном заземлении вала двигателя с помощью заземляющего устройства износ подшипников двигателя и других компонентов значительно снижается, что обеспечивает более длительный срок службы двигателя и его более эффективную работу.

Что такое устройство заземления вала?

Устройство заземления вала предотвращает повреждение подшипников, защищая их от циркулирующего тока и сводя к минимуму напряжение, которое накапливается на валу двигателя, где оно затем проникает через подшипники в другие чувствительные компоненты двигателя. Это избыточное напряжение на валу вводится в цепь электрической индукцией, электромагнитной утечкой или высокочастотными циркулирующими токами, вызванными частотно-регулируемыми приводами (VFD).

Независимо от того, откуда поступает напряжение на валу, его можно легко и автоматически снизить до минимума с помощью высококачественного устройства заземления вала, которое перенаправляет ток на землю. Несмотря на то, что вал двигателя рассчитан на высокие нагрузки, существуют более чувствительные компоненты с меньшим сопротивлением, которые необходимо защищать.

Для чего предназначено устройство заземления вала?

Уменьшая эти внешние токи, устройства заземления вала предотвращают ненужный износ и преждевременный выход подшипников из строя. Незащищенные подшипники двигателя обычно обеспечивают наименьшее сопротивление циркулирующим токам, которые накапливаются на валу двигателя. Важно полностью перенаправить эти токи на более идеальный путь от двигателя, избавив подшипники и внутренние компоненты двигателя от этих ненужных и разрушительных электрических токов.

Поскольку конструкции двигателей и моторов все больше зависят от компьютеров и интегральных схем, речь идет не только о предотвращении механического износа. Усовершенствованная схема должна быть защищена от повышенных и флуктуирующих электрических остатков, чтобы поддерживать надлежащее функционирование любого двигателя, работа которого зависит от чувствительной электроники. Таким образом, как инженеры-электрики, так и инженеры-механики имеют веские основания полагаться на устройства заземления вала как для защиты компонентов двигателя, так и для общего функционирования двигателя.

К счастью, современные достижения в области устройств заземления шахт сделали это простым и автоматическим решением для бесчисленных отраслей промышленности. Поскольку подшипники двигателя представляют собой пути, по которым незаземленный ток циркулирует в других компонентах двигателя, на них стоит обратить особое внимание.

Как устройства заземления вала предотвращают выход из строя подшипников?

Это общее снижение незадействованных электрических токов двигателя, что предотвращает преждевременный выход из строя подшипников двигателя. Устройства заземления вала достигают этого несколькими способами:

1. Перенаправление циркулирующего электрического тока из шахты в землю.
2. Ограничение тока, который в противном случае проходил бы от вала двигателя к окружающим компонентам, чаще всего к подшипникам двигателя, которые обеспечивают путь наименьшего сопротивления.
3. Контролируемый отвод электричества от подшипников двигателя.

Если подшипники двигателя изнашиваются ненормально быстро, одной из наиболее вероятных причин является отсутствие надлежащего заземления для напряжения на валу. В этом можно убедиться, осмотрев подшипники, на которых будут видны следы следующих повреждений:

• Флютинг
• Питтинг
• Рубцевание
• Обесцвечивание

Устройства заземления вала от Emerson

Emerson Bearing разрабатывает наши устройства заземления с различными вариантами и в соответствии с диапазоном размеров, предоставляя всем производителям двигателей коммерческого и промышленного масштаба наиболее подходящие решения заземления для их уникальных применений.

Компания Emerson предлагает четыре устройства заземления главного вала, доступные для потребительского и промышленного рынков:

1. БПК-ИМ2 (размеры опции подходят для малых двигателей)
2. БПК-4 (с типоразмерами варианта)
3. БПК-5 (герметичный вариант габариты)
4. БПК-АМ (вариант габаритов рассчитан на большие двигатели)

Мы стремимся и осуществляем выполнение устройств заземления шахт для множества отраслей промышленности. Будучи разработчиком шарикоподшипников и связанных с ними компонентов на протяжении более пяти десятилетий, Emerson гордится тем, что также производит оборудование, необходимое для защиты оборудования, связанного с шарикоподшипниками, и компонентов, которые зависят от их эффективной работы.

Лидер отрасли в области шарикоподшипников и сопутствующего оборудования

На протяжении более полувека компания Emerson снабжает отрасли передовыми решениями в области шарикоподшипников.
