Что такое компьютерные порты и разъемы

Компьютерные порты и разъемы — это специальные гнезда и интерфейсы на корпусе компьютера или ноутбука, предназначенные для подключения различных внешних устройств и передачи данных. Они позволяют соединять компьютер с периферийным оборудованием, сетевыми устройствами, источниками питания и другой техникой.

Основные функции компьютерных портов и разъемов:

• Обеспечение физического соединения между компьютером и внешними устройствами
• Передача данных и сигналов между компьютером и подключенной техникой
• Подача электропитания на подключаемые устройства
• Обеспечение совместимости компьютера с различным оборудованием

Каждый тип порта имеет свое назначение, характеристики и особенности. Рассмотрим основные виды компьютерных разъемов и интерфейсов.

Основные виды портов и разъемов на компьютерах

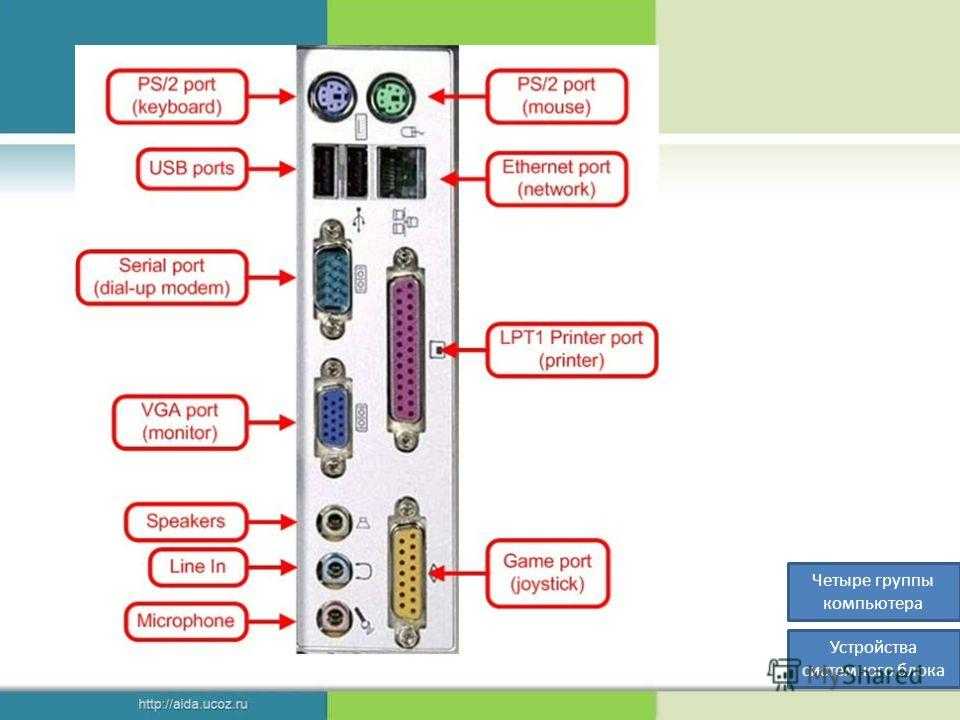

На современных компьютерах и ноутбуках можно встретить следующие наиболее распространенные типы портов и разъемов:

• USB — универсальный последовательный порт
• HDMI — мультимедийный интерфейс высокой четкости
• DisplayPort — интерфейс для подключения мониторов
• VGA — аналоговый видеоинтерфейс
• DVI — цифровой видеоинтерфейс
• Ethernet (RJ-45) — сетевой порт
• 3.5 мм аудиоразъем — для подключения наушников/колонок
• Thunderbolt — универсальный высокоскоростной интерфейс

Рассмотрим подробнее характеристики и назначение каждого из этих портов.

USB — универсальный последовательный порт

USB (Universal Serial Bus) — самый распространенный и универсальный тип компьютерного порта. Он используется для подключения широкого спектра устройств:

• Клавиатуры и мыши
• Флеш-накопители и внешние жесткие диски
• Принтеры и сканеры
• Веб-камеры
• Смартфоны и планшеты
• И многое другое

Основные характеристики USB:

• Скорость передачи данных: от 12 Мбит/с (USB 1.1) до 40 Гбит/с (USB4)
• Возможность подачи питания на устройства
• Поддержка технологии Plug-and-Play
• Возможность подключения до 127 устройств через хабы

USB прошел длительную эволюцию от первой версии 1.0 до современных стандартов USB 3.2 и USB4. С каждым поколением увеличивалась скорость передачи данных и расширялись возможности интерфейса.

HDMI — мультимедийный интерфейс высокой четкости

HDMI (High-Definition Multimedia Interface) — цифровой интерфейс для передачи аудио и видео высокого качества. Он широко используется для подключения:

• Мониторов и телевизоров
• Проекторов
• Игровых консолей
• AV-ресиверов

Ключевые особенности HDMI:

• Поддержка разрешения до 10K при 120 Гц (HDMI 2.1)
• Передача несжатого цифрового видео и аудио
• Поддержка HDR, 3D и других современных технологий
• Обратная совместимость между версиями

HDMI стал стандартом де-факто для подключения мультимедийных устройств благодаря высокому качеству передачи сигнала и удобству использования.

DisplayPort — современный интерфейс для мониторов

DisplayPort — цифровой видеоинтерфейс, разработанный для замены устаревших VGA и DVI. Его основное назначение — подключение мониторов, но он также может использоваться для передачи аудио.

Преимущества DisplayPort:

• Высокая пропускная способность (до 80 Гбит/с)
• Поддержка разрешений до 16K
• Возможность подключения нескольких мониторов через один порт
• Поддержка адаптивной синхронизации (FreeSync, G-Sync)

DisplayPort часто можно встретить на профессиональных мониторах и видеокартах. Он постепенно вытесняет другие видеоинтерфейсы благодаря своим передовым возможностям.

Ethernet (RJ-45) — сетевой порт для проводного интернета

Порт Ethernet, также известный как RJ-45, используется для подключения компьютера к проводной локальной сети и интернету. Это стандартный 8-контактный разъем, который можно найти практически на любом современном компьютере или ноутбуке.

Характеристики Ethernet-порта:

• Поддержка скоростей передачи данных до 10 Гбит/с
• Максимальная длина кабеля до 100 метров
• Надежное и стабильное соединение
• Поддержка технологии Power over Ethernet (PoE)

Несмотря на распространение Wi-Fi, проводное подключение через Ethernet остается предпочтительным для многих пользователей благодаря своей надежности и высокой скорости.

Устаревшие, но все еще встречающиеся порты

Некоторые старые типы портов можно встретить на устаревших компьютерах или специализированном оборудовании:

• VGA — аналоговый видеоинтерфейс для подключения мониторов
• DVI — цифровой видеоинтерфейс, предшественник HDMI
• PS/2 — порт для подключения клавиатуры и мыши
• COM-порт (RS-232) — последовательный порт для различных устройств
• Параллельный порт — для подключения принтеров и другой периферии

Эти порты постепенно выходят из употребления, уступая место более современным интерфейсам. Однако знание о них может пригодиться при работе со старым оборудованием.

Как выбрать нужный порт для подключения устройств

При выборе порта для подключения устройства следует учитывать несколько факторов:

• Совместимость — убедитесь, что устройство поддерживает выбранный интерфейс
• Скорость передачи данных — для высокопроизводительных устройств выбирайте более быстрые порты
• Функциональность — некоторые порты предоставляют дополнительные возможности (например, передачу питания)
• Удобство использования — учитывайте размер и форму разъема

В большинстве случаев универсальный порт USB будет оптимальным выбором для подключения периферийных устройств. Для мониторов лучше использовать HDMI или DisplayPort, а для сетевого подключения — Ethernet.

Заключение

Компьютерные порты и разъемы играют важную роль в обеспечении совместимости и функциональности современных ПК. Знание основных типов портов и их характеристик поможет правильно подобрать и подключить необходимое оборудование. Несмотря на тенденцию к унификации интерфейсов, разнообразие портов все еще остается значительным, что позволяет удовлетворить потребности различных пользователей и устройств.

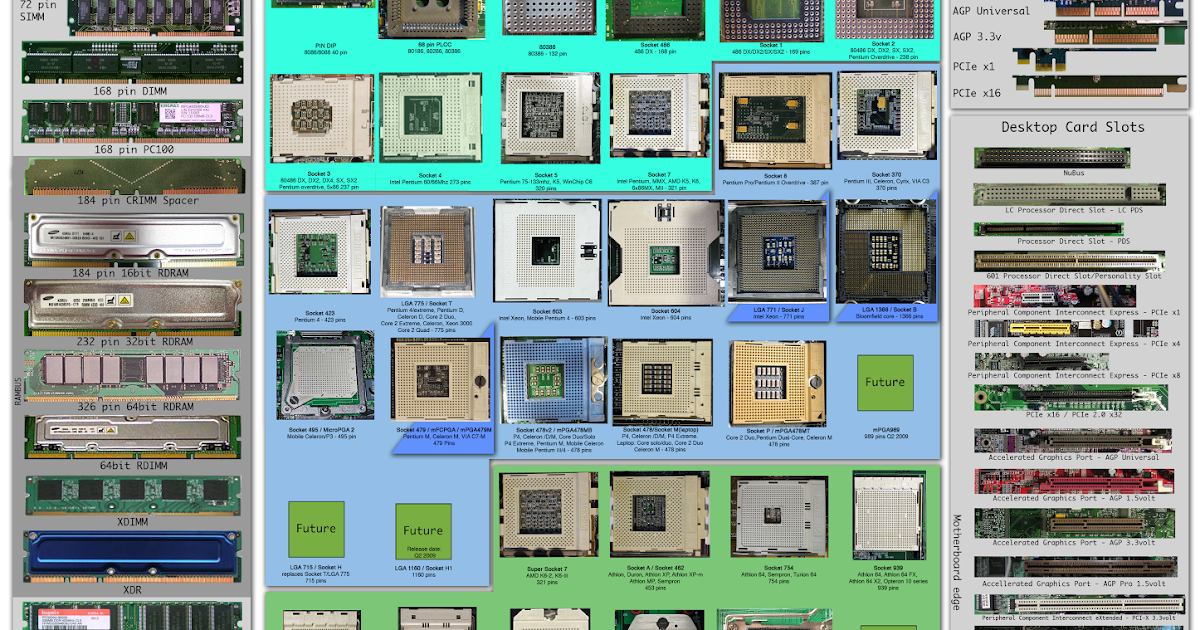

Виды внутренних и внешних разъемов в ПК и ноутбуке

Компьютерный порт — это интерфейс или точка соединения между компьютером и его периферийными устройствами. Вот некоторые из распространенных периферийных устройств — это мышь, клавиатура, монитор или дисплей, принтер, динамик, флэш-накопитель и другие. Основная функция компьютерного порта — выступать в качестве точки подключения, куда можно подключить кабель от периферийного устройства и обеспечить передачу данных от устройства и к устройству.

Порт компьютера также называют портом связи, поскольку он отвечает за связь между компьютером и его периферийным устройством. Обычно гнездовой конец разъема называется портом, и он обычно находится на материнской плате. В компьютерах порты связи можно разделить на два типа в зависимости от типа или протокола, используемых для связи. Это последовательные порты и параллельные порты. Последовательный порт — это интерфейс, через который периферийные устройства могут быть подключены с использованием последовательного протокола, который предполагает передачу данных по одному биту за раз по одной линии связи.

Наиболее распространенный тип последовательного порта — это D-Subminiature или D-sub разъем, по которому передаются сигналы RS-232. С другой стороны, параллельный порт — это интерфейс, через который связь между компьютером и его периферийным устройством осуществляется параллельно, то есть данные передаются или выводятся параллельно с использованием более чем одной линии или провода связи. Порт принтера — это пример параллельного порта. В статье дается краткое введение в различные типы портов и их приложения.

Навигация

PS/2

Разъем PS / 2 разработан IBM для подключения мыши и клавиатуры. Он был представлен в серии компьютеров IBM Personal Systems / 2, отсюда и название разъема PS / 2. Разъемы PS / 2 имеют пурпурный цвет для клавиатуры и зеленый для мыши.

PS / 2 — это 6-контактный разъем DIN. Схема выводов гнездового разъема PS / 2 показана ниже.

Несмотря на то, что распиновка портов PS / 2 для мыши и клавиатуры одинакова, компьютеры не распознают устройство при подключении к неправильному порту.

Порт PS / 2 теперь считается устаревшим портом, поскольку порт USB заменил его, и очень немногие современные материнские платы включают его в качестве устаревшего порта.

Последовательный порт

Последовательный порт Хотя связь в PS / 2 и USB является последовательной, технически термин «последовательный порт» используется для обозначения интерфейса, соответствующего стандарту RS-232. Есть два типа последовательных портов, которые обычно встречаются на компьютере: DB-25 и DE-9.

DB-25

DB-25 — это вариант разъема D-sub и оригинальный порт для последовательной связи RS-232. Они были разработаны как основной порт для последовательных подключений по протоколу RS-232, но для большинства приложений не требовались все контакты. Следовательно, DE-9 был разработан для последовательной связи на основе RS-232, в то время как DB-25 редко использовался в качестве последовательного порта и часто использовался как параллельный порт принтера как замена 36-контактного параллельного разъема Centronics.

DE-9 или RS-232 или COM порт

DE-9 является основным портом для последовательной связи RS-232. Это разъем D-sub с оболочкой E, который часто ошибочно называют DB-9. Порт DE-9 также называется COM-портом и обеспечивает полнодуплексную последовательную связь между компьютером и его периферией. Некоторые из приложений порта DE-9 — это последовательный интерфейс с мышью, клавиатурой, модемом, источниками бесперебойного питания (ИБП) и другими внешними устройствами, совместимыми с RS-232.

Распиновка порта DE-9 представлена ниже.

Использование портов DB-25 и DE-9 для связи сокращается и заменяется USB или другими портами.

Параллельный порт или 36-контактный порт Centronics

Параллельный порт — это интерфейс между компьютером и периферийными устройствами, такими как принтеры, с параллельной связью. Порт Centronics — это 36-контактный порт, который был разработан как интерфейс для принтеров и сканеров, поэтому параллельный порт также называется портом Centronics. До широкого использования портов USB параллельные порты были очень распространены в принтерах. Позже порт Centronics был заменен портом DB-25 с параллельным интерфейсом.

Аудио порты

Аудиопорты используются для подключения динамиков или других устройств вывода звука к компьютеру. Аудиосигналы могут быть аналоговыми или цифровыми, и в зависимости от этого порт и соответствующий ему разъем различаются.

Разъемы объемного звука или разъем TRS 3.5 мм

Это наиболее часто встречающийся аудиопорт, который можно использовать для подключения стереонаушников или каналов объемного звука. Система с 6 разъемами включена в большинство компьютеров для вывода звука, а также для подключения микрофона. 6 разъемов имеют цветовую маркировку: синий, салатовый, розовый, оранжевый, черный и серый. Эти 6 разъемов можно использовать для конфигурации объемного звука до 8 каналов.

S / PDIF / TOSLINK

Формат цифрового интерфейса Sony / Phillips (S / PDIF) — это аудиосвязь, используемая в домашних медиа. Он поддерживает цифровой звук и может передаваться с помощью коаксиального аудиокабеля RCA или оптоволоконного разъема TOSLINK. Большинство компьютерных домашних развлекательных систем оснащены S / PDIF через TOSLINK. TOSLINK (Toshiba Link) - это наиболее часто используемый цифровой аудиопорт, который может поддерживать 7.1-канальный объемный звук с помощью всего одного кабеля.

Видео порты

Порт VGA

Порт VGA используется во многих компьютерах, проекторах, видеокартах и телевизорах высокой четкости. Это разъем D-sub, состоящий из 15 контактов в 3 ряда. Разъем называется ДЭ-15. Порт VGA — это основной интерфейс между компьютерами и более старыми ЭЛТ-мониторами. Даже современные ЖК-мониторы и светодиодные мониторы поддерживают порты VGA, но качество изображения ухудшается. VGA передает аналоговые видеосигналы с разрешением до 648X480.

С увеличением использования цифрового видео порты VGA постепенно заменяются портами HDMI и Display. Некоторые ноутбуки оснащены встроенными портами VGA для подключения к внешним мониторам или проекторам. Распиновка порта VGA показана ниже.

Цифровой видеоинтерфейс (DVI)

DVI — это высокоскоростной цифровой интерфейс между контроллером дисплея, таким как компьютер, и устройством отображения, таким как монитор. Он был разработан с целью передачи цифровых видеосигналов без потерь и замены аналоговой технологии VGA.

Существует три типа разъемов DVI в зависимости от передаваемых сигналов: DVI-I, DVI-D и DVI-A. DVI-I — это порт DVI со встроенными аналоговыми и цифровыми сигналами. DVI-D поддерживает только цифровые сигналы, а DVI-A поддерживает только аналоговые сигналы. Цифровые сигналы могут быть как одинарными, так и двойными, где одиночный канал поддерживает цифровой сигнал с разрешением до 1920X1080, а двойной канал поддерживает цифровой сигнал с разрешением до 2560X1600. На следующем изображении сравниваются структуры типов DVI-I, DVI-D и DVI-A вместе с распиновкой.

Mini-DVI

Порт Mini-DVI разработан Apple как альтернатива порту Mini-VGA и физически аналогичен таковому. Он меньше обычного порта DVI. Это 32-контактный порт, способный передавать сигналы DVI, композитный, S-Video и VGA с соответствующими адаптерами. На следующем изображении показан порт Mini-DVI и совместимый с ним кабель.

Micro-DVI

Порт Micro-DVI, как следует из названия, физически меньше Mini-DVI и способен передавать только цифровые сигналы. К этому порту можно подключать внешние устройства с интерфейсами DVI и VGA, при этом требуются соответствующие адаптеры. На следующем изображении порт Micro-DVI можно увидеть рядом с портами для наушников и USB.

Display Port

Display Port (DP) — это интерфейс цифрового дисплея с дополнительным многоканальным звуком и другими формами данных. Display Port разработан с целью замены портов VGA и DVI в качестве основного интерфейса между компьютером и монитором. Последняя версия DisplayPort 1.3 поддерживает разрешение до 7680 X 4320.

Порт дисплея имеет 20-контактный разъем, что намного меньше по сравнению с портом DVI и обеспечивает лучшее разрешение. Схема выводов порта дисплея показана ниже.

Разъем RCA

Разъем RCA может передавать композитные видео- и стереофонические аудиосигналы по трем кабелям. Композитное видео передает аналоговые видеосигналы, а разъем выполнен в виде разъема RCA желтого цвета. Видеосигналы передаются по одному каналу вместе с импульсами строчной и кадровой синхронизации с максимальным разрешением 576i (стандартное разрешение). Красный и белый разъемы используются для стереофонических аудиосигналов (красный для правого канала и белый для левого канала).

Компонентное видео

Компонентное видео — это интерфейс, в котором видеосигналы разделяются более чем на два канала, и качество видеосигнала выше, чем у композитного видео. Как и композитное видео, компонентное видео передает только видеосигналы, и для стереозвука необходимо использовать два отдельных разъема. Компонентный видеопорт может передавать как аналоговые, так и цифровые видеосигналы. Порты обычно встречающегося компонентного видео используют 3 разъема и имеют цветовую кодировку: зеленый, синий и красный.

S-Video

Разъем S-Video или Separate Video используется для передачи только видеосигналов. Качество изображения лучше, чем у композитного видео, но имеет меньшее разрешение, чем у компонентного видео. Порт S-Video обычно черного цвета и присутствует на всех телевизорах и большинстве компьютеров. Порт S-Video выглядит как порт PS / 2, но состоит всего из 4 контактов.

Из 4 выводов один вывод используется для передачи сигналов интенсивности (черный и белый), а другой вывод используется для передачи цветовых сигналов. Оба этих контакта имеют соответствующие контакты заземления.

HDMI

HDMI — это аббревиатура от High Definition Media Interface. HDMI — это цифровой интерфейс для подключения устройств высокого и сверхвысокого разрешения, таких как компьютерные мониторы, телевизоры высокой четкости, проигрыватели Blu-Ray, игровые консоли, камеры высокого разрешения и т. Д. HDMI можно использовать для передачи несжатого видео и сжатых или несжатых аудиосигналов. Порт HDMI типа A показан ниже.

Разъем HDMI состоит из 19 контактов и последней версии HDMI, т.е. HDMI 2.0 может передавать цифровой видеосигнал с разрешением до 4096 × 2160 и 32 аудиоканала. Распиновка порта HDMI выглядит следующим образом.

USB

Универсальная последовательная шина (USB) заменила последовательные порты, параллельные порты, разъемы PS / 2, игровые порты и зарядные устройства для портативных устройств. Порт USB может использоваться для передачи данных, действовать как интерфейс для периферийных устройств и даже действовать как источник питания для устройств, подключенных к нему. Есть три типа портов USB: тип A, тип B или мини-USB и Micro USB.

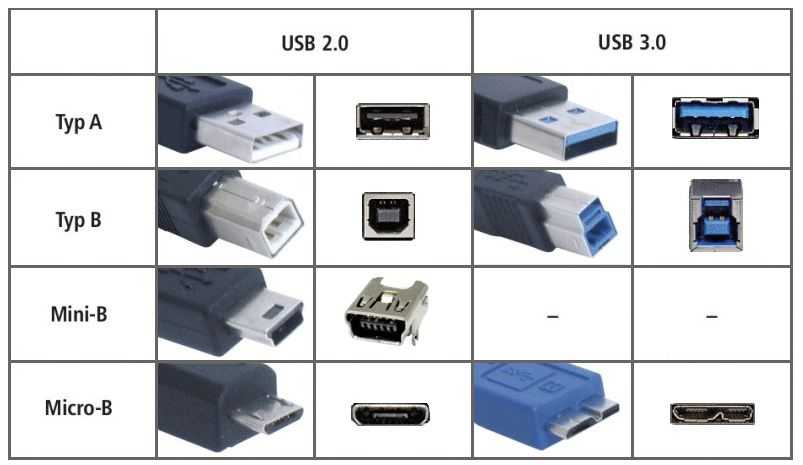

На рисунке показаны разъемы USB различных поколений (USB 1.1/2.0/3.0) разделенные по двум видам критериев:

1) тип разъема

• USB Type A
• USB Type B

2) размер разъема

• стандартный разъем USB
• mini USB разъем
• micro USB разъем


USB типа A

Порт USB Type-A представляет собой 4-контактный разъем. Существуют разные версии USB-портов типа A: USB 1.1, USB 2.0 и USB 3.0. USB 3.0 является общепринятым стандартом и поддерживает скорость передачи данных 400 Мбит / с. Также выпущен USB 3.1, поддерживающий скорость передачи данных до 10 Гбит / с. USB 2.0 имеет черный цвет, а USB 3.0 - синий. На следующем изображении показаны порты USB 2.0 и USB 3.0.

Распиновка порта USB Type — A показана ниже. Распиновка общая для всех стандартов Типа — А.

USB типа B

Разъемы USB типа B, официально называемые разъемами Standard-B, имеют квадратную форму с небольшим закруглением или большим квадратным выступом наверху, в зависимости от версии USB. Разъемы USB Type-B поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B, также существует, но только в USB 3.0. Разъемы USB 3.0 типа B часто имеют синий цвет, а разъемы USB 2. 0 типа B и USB 1.1 типа B часто черные. Это не всегда так, потому что разъемы и кабели USB Type B могут быть любого цвета по выбору производителя.

Разъемы USB типа B чаще всего встречаются на больших компьютерных устройствах, таких как принтеры и сканеры. Вы также иногда найдете порты USB типа B на внешних устройствах хранения, таких как оптические приводы, дисководы для гибких дисков и корпуса жестких дисков. Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B вставляется в гнездо USB типа B на принтере или другом устройстве, а штекер USB типа A входит в гнездо USB типа A, расположенное на главном устройстве, например, компьютере.

Разъемы USB типа B в USB 2.0 и USB 1.1 идентичны, что означает, что штекер USB типа B от одной версии USB подходит к розетке USB типа B как собственной версии, так и другой версии USB. Разъемы USB 3.0 типа B имеют другую форму, чем предыдущие, поэтому вилки не подходят к предыдущим розеткам. Однако новый форм-фактор USB 3.0 типа B был разработан таким образом, чтобы позволить предыдущим разъемам USB типа B от USB 2.0 и USB 1.1 подходить к розеткам USB 3.0 типа B. Другими словами, штекеры USB 1.1 и 2.0 типа B физически совместимы с гнездами USB 3.0 типа B, но штекеры USB 3.0 типа B несовместимы с гнездами USB 1.1 или USB 2.0 типа B. Причина изменения заключается в том, что разъемы USB 3.0 Type B имеют девять контактов, что на несколько больше, чем четыре контакта, обнаруженных в предыдущих разъемах USB Type B, чтобы обеспечить более высокую скорость передачи данных USB 3.0. Эти штифты нужно было куда-то пропустить, поэтому форму типа B пришлось несколько изменить.

На рисунке выше показан разъем USB 3.0 Type micro B

USB типа C

USB Type-C является последней спецификацией USB и представляет собой двусторонний разъем. USB Type-C должен заменить типы A и B и считается перспективным в будущем.

Порт USB Type-C состоит из 24 контактов. Распиновка USB Type-C приведена ниже. USB Type-C может выдерживать ток 3А. Эта функция обработки высокого тока используется в новейшей технологии быстрой зарядки, при которой батарея смартфона полностью заряжается за очень короткое время.

RJ-45

Ethernet — это сетевая технология, которая используется для подключения вашего компьютера к Интернету и связи с другими компьютерами или сетевыми устройствами. Интерфейс, который используется для компьютерных сетей и телекоммуникаций, известен как Registered Jack (RJ), а порт RJ-45, в частности, используется для Ethernet по кабелю. Разъем RJ-45 представляет собой модульный разъем типа 8 — 8 контактов (8P — 8C). Новейшая технология Ethernet называется Gigabit Ethernet и поддерживает скорость передачи данных более 10 Гбит / с. Ниже показан порт Ethernet или LAN с разъемом типа 8P — 8C вместе с кабелем RJ-45 с вилкой. Модульный разъем 8P — 8C без ключа обычно обозначается как Ethernet RJ-45. Часто порты RJ-45 оснащены двумя светодиодами для индикации передачи и обнаружения пакетов.

RJ-11

RJ-11 — это еще один тип зарегистрированного разъема, который используется в качестве интерфейса для подключения телефона, модема или ADSL. Несмотря на то, что компьютеры почти никогда не оснащены портом RJ-11, они являются основным интерфейсом во всех телекоммуникационных сетях. Порты RJ-45 и RJ11 похожи друг на друга, но RJ-11 — это меньший по размеру порт, в котором используется 6-контактный 4-контактный разъем (6P-4C), хотя достаточно 6-канального-2 контакта (6P-2C). Ниже показано изображение порта RJ-11 и совместимого с ним разъема.

Следующее изображение можно использовать для сравнения портов RJ-45 и RJ-11.

е-SATA

e-SATA — это внешний разъем Serial AT Attachment, который используется в качестве интерфейса для подключения внешних запоминающих устройств. Современные разъемы e-SATA называются e-SATAp и расшифровываются как Power e-SATA ports. Это гибридные порты, способные поддерживать как e-SATA, так и USB. Ни организация SATA, ни организация USB официально не одобрили порт e-SATAp и должны использоваться на риск пользователя.

На изображении выше показан порт e-SATAp. Он показывает, что можно подключать как устройства e-SATA, так и USB.

Что такое порты, фото, назначение, где они располагаются? Какие бывают порты на устройствах? Про COM, USB, HDMI и другие входы.

Автор: Антон Поташев

Краткое содержание статьи:

• Типы разъемов в компьютере
• Как проверить, открыт ли порт?
• COM-порт: что это?
• Дисплей-порт или hdmi: что лучше?
• Стандарт USB
• Разновидности USB
• Видео: различные виды портов



Причал, море, гигантский корабль-контейнеровоз, снующие тут и там люди – вот что такое порты в обыденном понимании слова. Однако данный термин уже на протяжении нескольких десятков лет эксплуатируют специалисты в области информационных технологий. Рассмотрим данное значение подробнее.





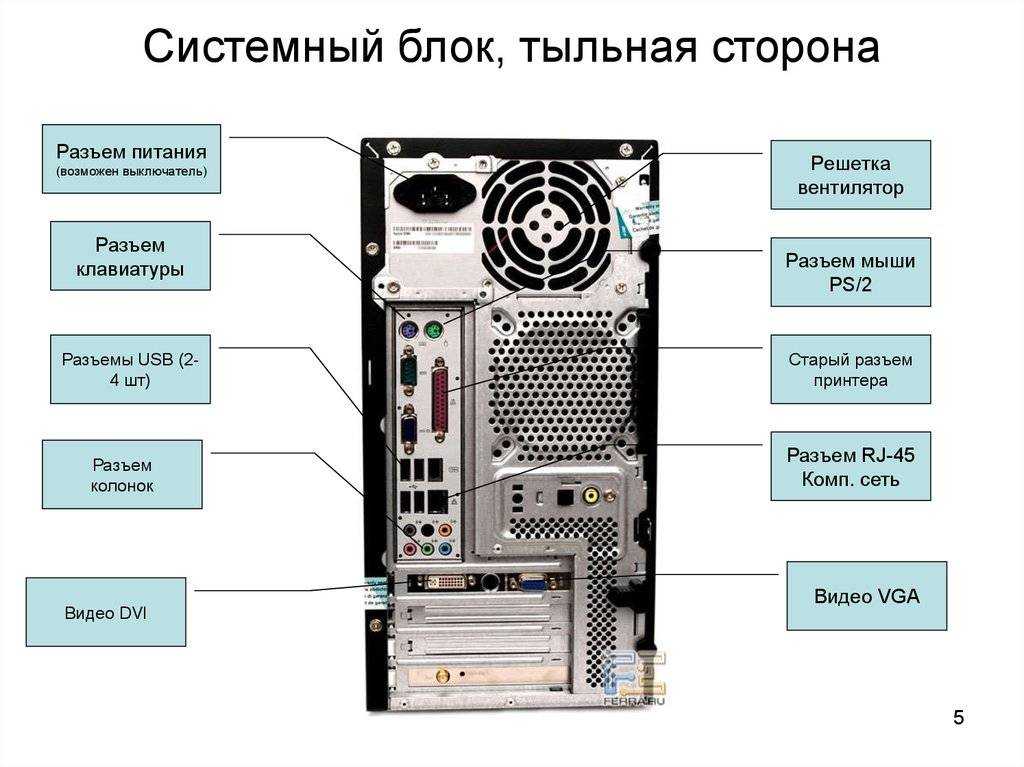

Типы разъемов в компьютере

Для того чтобы вычислительное устройство смогло получать информацию с периферийных девайсов, имеются специальные разъемы, или по-английски порты. Набор гнезд на задней стенке системного блока может варьировать в зависимости от марки материнской платы, корпуса, а также от наличия или отсутствия расширений или кабелей-разветвителей.

Тем не менее, есть некий «джентльменский набор», без которого не обходится ни одна модель ПК на современном рынке:

• Гнездо для устройств ввода информации (компьютерная мышь и клавиатура).
• Порт для соединения с дисплеем.
• Разъем для подсоединения к проводному интернету.
• Гнезда стандарта USB;
• Для подключения звуковой карты.

На ноутбуках они расположены, как правило, на боковых стенках.

Иногда высказывается мнение, что место подключения кабеля питания также является портом. Однако это не верно, поскольку блок питания периферийным устройством не является.



Как проверить, открыт ли порт?

В компьютерных сетях портом называют условное цифровое обозначение, присваиваемое процессу, который служит приемником пакета данных. Удаленный компьютер заводит за собой определенное сочетание цифр для того, чтобы идентифицировать трафик с какой-либо конкретной программой.

Способов для проверки состояния интернет-портов несколько:

• Через командную строку. Для этого нужно вначале нажать клавишу с изображением окна на клавиатуре и, не отпуска ее, нажать на кнопку R. После этого нужно ввести команду «netstat -a», и откроется список с подробным описанием состояния каждого пункта.
• Целый ряд интернет-сервисов предоставляет возможность проверки состояния портов ПК путем ввода своего IP-адреса.

Если результат проверки показывает, что подключение по протоколу не представляется возможным, то это еще не повод для беспокойства. Такая ситуация может быть вполне нормальной, если активно работает антивирус: он сам определяет вредоносные программы и преграждает им доступ к сети Интернет. Именно так достигается защита персональных данных.

Если закрыт доступ полезной программе, то причиной могут быть недочеты в настройке «железа». Также могут быть проблемы со временем отклика системы.



COM-порт: что это?

СОМ-порт носит также название последовательного, поскольку информация через него передается поочередно, пакет за пакетом. Он служит для подключения к ЭВМ таких устройств:

• Модем;
• Компьютерная мышь;
• Приемники спутниковой связи;
• Устройства системы видеонаблюдения;
• Кассовые аппараты;
• Источники вторичного электропитания;
• Другой ПК для передачи информации между машинами.

Последнее применение является в современном мире почти забытым. Дело в том, что при объединении двух компьютеров таким способом скорость передачи данных достаточно низка, и система начинает тормозить. Кроме того, еще 15 лет назад в данный порт подключали почти любую аппаратуру, что приводило к различным неполадкам в системе.

Сегодня стандарт USB почти наголову превосходит устаревший последовательный порт. Он быстрее, проще и удобнее для конечного потребителя. Однако производители ПК не спешат удалять гнездо, поскольку некоторые устройства по-прежнему подключаются только таким образом.



Дисплей-порт или HDMI: что лучше?

Интерфейс для мультимедиа высокого разрешения (HDMI) по состоянию на сегодняшний день держит пальму первенства в плане передачи «картинки» на ЭВМ и устройствах домашних развлечений. Кроме того, его стали встраивать в телефоны последних моделей. В настоящее время это стандарт в мире электроники.

Однако на многих современных компьютерах стало появляться новое гнездо, называемое дисплей-порт. Он только начал свое распространение на рынке.

Проведем сравнение двух стандартов:

1. Массовость. В данной дисциплине победителем выходит HDMI, поскольку он находится на борту практически любого сколько-нибудь сложного электронного девайса.
2. Простота обращения. В этом плане кабель для передачи видео высокой четкости имеет серьезный изъян. Даже специалисту бывает подчас не разобраться в сонме разнообразных маркировок кабелей, каждый из которых имеет свое предназначение.
3. Адаптивность к ПК. Здесь «Дисплей-порт» также достаточно силен: ведь он создавался исключительно для персональных ЭВМ и имеет широкий инструментарий, недоступный конкурентам. Среди них – возможность подключения нескольких экранов.
4. Универсальность. Здесь DisplayPort также не имеет себе равных. Ведь путем простого подключения переходника можно подключать кабели разных стандартов.
5. Пакетная передача интернет-данных. Тут выигрывает HDMI, поскольку его конкуренту данная технология чужда.

Таким образом, можно сделать вывод, что сравнение двух типов разъемов не совсем корректно: каждый из них имеет свое собственное предназначение.



Стандарт USB

Данный порт в настоящее время является самым распространенным для домашних ПК. Несмотря на то что он появился в далеком 1995 году, он не устаревает и продолжает активно развиваться. Также как и в случае с СОМ-портом, байты передаются с машины на машину один за другим.

Скорость передачи данных может серьезно различаться. Имеются следующие модификации:

• Низкоскоростные (до полутора Мб/с) – для устройств ввода-вывода;
• Среднескоростные (до 12 Мб/с) – для принтеров и устройств фотокопирования;
• Высокоскоростные (до 500 Мб/с) – позволяет подключать внешние винчестеры;
• Суперскоростные (от 500 Мб/с).

Отличительной особенностью USB является возможность служить источником электропитания, что позволяет использовать данное гнездо для компьютерных колонок малой мощности. Архитектура позволяет подключать так называемые разветвители. Благодаря этому через одно гнездо можно подключить сразу несколько устройств.



Разновидности USB

История разработки стандарта USB насчитывает более 20 лет. За это время было создано несколько его версий:

• Первое поколение. Располагал двумя режимами работы, максимальная длина кабеля не превышала трех метров, а предельное количество подключенных девайсов едва переваливало за сотню. Популярности данное оборудование не снискало. Гораздо успешнее была версия 1.1, при создании которой инженеры учли огрехи предыдущей.
• Второе поколение. Вышло на рубеже тысячелетий. Отличалось увеличением скорости передачи данных более чем на порядок. Количество режимов работы увеличилось до трех.
• Третье поколение вышло восемью годами позднее. Разгон скоростей продолжился. Диаметр кабеля значительно увеличился. Возрос передаваемый по проводу ток. Теперь периферийные устройства получают питание даже при отключенном ПК.

Несмотря на значительное многообразие, инженеры добились полной совместимости устройств различных версий.

Если попытаться дать ответ на вопрос, что такое порты в применении к миру компьютеров, то тут возможны два варианта. Во-первых, этим словом обозначают разъем на стенке системного блока, куда следует подключать кабели. Во-вторых, это специальный цифровой идентификатор программы, имеющей доступ к сети Интернет.



Видео: различные виды портов

В этом видео техник Максим Жиганов расскажет про VGA, DVI, HDMI и другие порты и стандарты передачи изображения в различной технике:

Наглядное руководство по компьютерным кабелям и разъемам

Компьютерные кабели сбивают с толку большинство пользователей. Вот визуальное руководство, которое поможет вам быстро определить все распространенные кабели и разъемы, которые поставляются в комплекте с вашими компьютерами, мобильными телефонами и другими электронными гаджетами. Вы также можете обратиться к этому руководству за идеями о том, как подключать различные устройства с помощью общедоступных разъемов и преобразователей.

См. также: Организация компьютерных кабелей с помощью зажимов

1. USB-кабели и разъемы

Вы можете использовать кабели USB для подключения к компьютеру большинства новых устройств, включая карты памяти, портативные медиаплееры, интернет-модемы и цифровые камеры.

Компьютерные аксессуары, такие как мыши, клавиатуры, веб-камеры, портативные жесткие диски, микрофоны, принтеры, сканеры и динамики, также могут быть подключены к компьютеру через порты USB. Кроме того, USB-кабели также используются для зарядки различных гаджетов, включая мобильные телефоны, или для передачи данных с одного компьютера на другой.

Как распознать кабели USB — Стандартный разъем USB, USB-A, представляет собой прямоугольный разъем. Конец USB-A присутствует на каждом кабеле USB, так как это конец, который подключается к вашему компьютеру.

Другой конец USB-кабеля может иметь другие разъемы, включая USB-B (квадратный разъем, обычно используемый с принтерами, внешними жесткими дисками и более крупными устройствами) или разъемы меньшего размера, такие как Mini-USB и Micro-USB, которые обычно используется с портативными устройствами, такими как медиаплееры и телефоны.

Кроме того, многие другие разъемы имеют разъемы USB-A на конце, который подключается к компьютеру, и разъем для конкретного устройства на другом конце (например, iPod или Zune). Затем у вас есть разъемы USB Male-Female для увеличения длины USB-кабеля.

Многие другие кабели, отличные от USB, также можно подключать к компьютеру через переходник USB; эти кабели имеют стандартный разъем USB-A на одном конце, а другой конец может иметь подключения для других портов, таких как Ethernet или аудио.

2. Аудиокабели и разъемы

Разъем для наушников 2,1–3,5 мм

Наиболее распространен аудиокабель со стандартным разъемом для наушников, также известный как разъем TSR. Он доступен в нескольких размерах, но наиболее распространенными для компьютеров являются мини-аудиоразъемы 3,5 мм или 1/8 дюйма.

Большинство динамиков и микрофонов можно подключить к компьютеру с помощью этих аудиокабелей. Порт микрофона на вашем компьютере обычно розовый, а порт динамика, куда вы вставляете стереофонический аудиокабель, окрашен в зеленый цвет. Некоторые компьютеры имеют дополнительные аудиопорты TSR, окрашенные в черный, серый и золотой цвета; они предназначены для тылового, фронтального и центрального/сабвуферного выхода соответственно.

Более широкий вариант разъема TSR, 1/4″ TRS, обычно используется в профессиональном звукозаписывающем оборудовании, и его можно подключить к компьютеру с помощью преобразователя 1/4” в 1/8” (на фото справа).

2.2 — цифровое оптическое аудио

Для высококачественного звука, например, когда вы хотите подключить выход DVD-плеера или телевизионной приставки к домашнему кинотеатру Dolby, вам понадобится разъем TOSLINK (или S/PDIF). .

Это оптоволоконные кабели, поэтому они могут передавать чистый цифровой звук через свет. Некоторые ноутбуки и аудиооборудование имеют разъем mini-TOSLINK, но вы можете использовать преобразователь для подключения к стандартному порту TOSLINK (Toshiba Link).

3. Видеокабели

3.1 — VGA

Одним из наиболее распространенных видеоразъемов для компьютерных мониторов и телевизоров высокой четкости является кабель VGA. Стандартный разъем VGA имеет 15 контактов, и помимо подключения компьютера к монитору, вы также можете использовать кабель VGA для подключения ноутбука к экрану телевизора или проектору.

Кабели-преобразователи также доступны для подключения мониторов VGA к новым компьютерам, которые выводят только сигналы HDMI или DVI. Меньший вариант VGA, Mini-VGA, доступен на некоторых ноутбуках, но с помощью преобразователя вы можете подключить любой стандартный монитор VGA к порту Mini-VGA вашего ноутбука.

См. также: Как подключить ноутбук к телевизору

3.2 — Порт монитора DVI

Если вы приобрели компьютер в недавнем прошлом, скорее всего, он использует DVI вместо VGA. Новое поколение «тонких» ноутбуков использует меньшие варианты DVI, такие как Mini-DVI и Micro-DVI (впервые появившиеся в MacBook Air).

Кабель DVI имеет 29 контактов, хотя некоторые разъемы могут иметь меньше контактов в зависимости от их конфигурации. Видеосигнал DVI совместим с HDMI, поэтому простой преобразователь может позволить монитору DVI получать входной сигнал от кабеля HDMI.

Кроме того, доступны преобразователи DVI в VGA для подключения новой видеокарты к старому монитору, который поддерживает только режим VGA.

3.3 — S-Video

Кабели S-Video, также известные как отдельные видеокабели или кабели Super Video, передают аналоговые видеосигналы и обычно используются для подключения DVD-плееров, видеокамер, старых видеоконсолей к телевизору.

Стандартные разъемы S-Video имеют круглую форму и могут иметь от 4 до 9 контактов.

4. Аудио- и видеокабели

4.1 — Соединительные кабели RCA

Соединительные кабели RCA представляют собой комплект из 2–3 кабелей, включая композитный видеокабель (желтого цвета) и стереофонический аудиокабель (красный для правого канала и белый или черный для левый звуковой канал).

Иногда могут быть включены дополнительные кабели, предлагающие дополнительные аудиоканалы и/или компонентное видео вместо композитного. Компонентное видео обеспечивает лучшее изображение, чем композитное, потому что видеосигнал разделяется на разные сигналы, а в случае композитного все передается через один желтый штекер.

Использование разъемов RCA — Кабели RCA обычно используются для подключения DVD-плеера, стереодинамиков, цифровой камеры и другого аудио- и видеооборудования к телевизору. Вы можете подключить кабель RCA к компьютеру через карту видеозахвата, и это позволит вам передавать видео со старой аналоговой видеокамеры на жесткий диск вашего компьютера.

4.2 — Кабели HDMI

HDMI — это новый стандарт, обеспечивающий передачу аудио и видео по одному кабелю. HDMI поддерживает максимальное разрешение 4096×2160p (HD — только 1920×1200) с 8 каналами цифрового звука и используются для подключения проигрывателей Blu-Ray к HDTV.

Стандартные кабели HDMI могут иметь длину до 5 метров, но кабели более высокого качества могут иметь длину до 15 метров, а длину можно увеличить с помощью усилителей. HDMI обратно совместим с DVI, поэтому вы можете использовать конвертер для просмотра видео на устройстве DVI через кабель HDMI, хотя для аудио вам придется использовать другой кабель.

4.3 — DisplayPort

Комбинированный цифровой видео- и аудиокабель, который чаще используется в компьютерах, — это DisplayPort и меньшая производная Mini DisplayPort. Оба поддерживают разрешение до 2560 х 1600 х 60 Гц и дополнительно поддерживают до 8 каналов цифрового звука.

Разъем Mini DisplayPort в настоящее время используется в MacBook, но в ближайшем будущем мы сможем использовать его и в других компьютерах.

Стандартные кабели DisplayPort могут иметь длину до 3 метров, но кабели с более низким разрешением могут иметь длину до 15 метров. Доступны разъемы DisplayPort для подключения видео и аудио VGA, DVI или HDMI с помощью кабеля или соединения DisplayPort. Кроме того, доступны преобразователи для преобразования Mini DisplayPort в стандартный DisplayPort.

5. Кабели передачи данных

5.1 — Firewire IEEE 1394

Firewire, также известный как IEEE 1394, i.LINK или Lynx, является более быстрой альтернативой USB и обычно используется для подключения цифровых видеокамер и внешних жестких дисков к компьютер. Также возможно сетевые компьютеры ad-hoc без маршрутизатора через FireWire.

Firewire обычно имеет 6-контактный разъем, хотя распространены и 4-контактные разъемы.

5.2 — Кабели eSATA

В то время как кабели SATA используются внутри для подключения жесткого диска к материнской плате компьютера, кабели eSATA предназначены для портативных жестких дисков и могут передавать данные быстрее, чем USB или FireWire.

Однако кабель eSATA не может передавать питание, поэтому, в отличие от USB, вы не можете питать внешний жесткий диск через eSATA. Кабель eSATA несколько отличается от внутреннего кабеля SATA; у него больше экранирования и разъем большего размера.

6.1 — Телефонный кабель RJ11

Телефонный кабель, также известный как RJ11, до сих пор используется во всем мире для подключения к Интернету через модемы DSL/ADSL. Стандартный телефонный кабель имеет 4 провода, а разъем имеет четыре контакта.

В верхней части коннектора имеется зажим, обеспечивающий плотное соединение.

6.2 — Кабель Ethernet

Ethernet является стандартом для проводных сетей во всем мире. Кабель Ethernet, также известный как RJ45, основан на витой паре категории 5 и состоит из 8 отдельных проводов.

Разъем Ethernet также имеет 8 контактов и похож на телефонный штекер, но на самом деле толще и шире. У него также есть зажим, который помогает поддерживать плотное соединение, как телефонный разъем.

Связанный: Чистка компьютерных кабелей уксусом

Все, что вам нужно знать обо всех компьютерных портах и ​​разъемах

Последнее обновление: 29 декабря 2020 г., 12:10 различные порты, доступные на компьютерах. У каждого свои роли, разного размера. Теперь давайте посмотрим на все типы портов и их роли в компьютерах. все типы компьютерных портов и разъемов

Сегодня существует множество компьютерных портов, таких как USB, HDMI, VGA и т. д. Если вы хотите купить новый ноутбук или компьютер, вы должны знать, сколько портов и какие порты есть в компьютерах. Существует шесть категорий компьютерных портов (1) USB (2) для хранения (3) Сеть/связь (4) Аудио (5) Видео (6) Питание

Существуют различные подкатегории и версии каждого порта. давайте проверим их

(1)USB (универсальная последовательная шина):

Порт USB в настоящее время является наиболее распространенным портом в ПК. Вы можете выполнять передачу данных или добавлять к компьютеру другие устройства, например клавиатуру, геймпад, принтеры и т. д. Существует четыре различных версии USB, а также его подрывная версия. Порты USB появляются в 1995 году. IBM, Microsoft, Intel, Compaq, как и крупные технологические компании, создают совместный форум для внедрения USB. Этот Fourm сейчас разрабатывает правила и версию USB-портов. Теперь у USB есть пять версий до настоящего времени. Давайте посмотрим каждую версию.

все поколения USB с логотипами и скоростью

USB 1.0:   Первая версия USB под названием 1.0. Он может отправлять данные со скоростью 1,5 Мбит/с (мегабит в секунду) и максимальной скоростью 12 Мбит. Но эти порты устарели, и никто больше не использует эту версию.

USB 2.0: Эта версия является наиболее распространенным портом USB в компьютерах. Выпущен в апреле 2000 года. Скорость передачи данных в этой версии составляет от 280 Мбит/с до 400 Мбит/с. Порт USB 2.0 всегда черного цвета.

USB 3.0: , выпущенный в 2008 г., когда объем используемых ПК увеличился. Итак, выпущен новый высокоскоростной порт. Этот порт 3.0 поддерживает 400 Мбит/с. Сегодня каждый новый ноутбук и ПК поставляется с этим новым портом. Этот порт всегда синего цвета. А также обратно совместим. Таким образом, вы можете использовать USB-устройства 2.0 в этом порту.

USB 3.1:  Этот высокоскоростной порт нового поколения обеспечивает скорость передачи данных 10 Гбит/с. HD-фильмы или очень большие файлы можно передать за считанные минуты. Этот порт также известен как USB SS или SuperSpeed. Это расширенная версия 3.0. в этом порту также есть gen-1 и gen-2.

Все логотипы USB и их типы

USB Type C: Эта технология совершенно новая. Специальный порт и разъем. Этот порт может быть будущим. Сегодня каждая крупная компания приняла этот стандарт, и мы увидим его во всех мобильных телефонах, ноутбуках и гаджетах. Что особенного в этом порте, так это его совместимость. Вы можете подключиться с обеих сторон этого порта. Вы можете заряжать телефоны и ноутбуки, планшеты с этим портом.

Зная USB-порт и его поколение, вы также должны знать о его разъеме. Давайте посмотрим все типы разъемов.

USB тип A:   Самый распространенный разъем, который вы видите каждый день. Наиболее распространена наша флешка. Все типы USB 1.0, 2.0, 3.0 используют разъем одинакового размера и обратно совместимы.

USB Type B: Этот разъем имеет квадратный размер. Этот разъем используется в принтерах, сканерах, внешних жестких дисках. Разъем USB 1.0 и 2.0 типа b одинаковый. Но размер USB 3.0 изменен и не имеет обратной совместимости.

Разъемы USB

USB MINI-A/ USB MINI-B:   Этот тип разъема используется в камерах и телефонах первого поколения

USB Micro-A/ USB Micro-B:  когда мобильный телефон становится все меньше и меньше. Возникла необходимость создать новый портативный порт, соответствующий его размерам. А в 2007 году микропорт USB стал стандартом. Сегодня все мобильные имеют этот порт.

ThunderBolt:

Эта технология разработана совместно компаниями Apple и Intel. Этот порт используется для передачи данных, а также для многих других целей. Наиболее важным из этого порта является то, что этот порт можно использовать и в другом порту. Это означает, что один порт можно использовать для двух разных целей. Эта технология разработана в 2011 году. И этот порт есть на каждом ноутбуке Apple. Этот порт имеет всего 3 разные версии. Этот порт обозначен логотипом Thunder на порту. если оба порта имеют значок порта Thunderbolt, он будет его поддерживать.

Thunderbolt port

Теперь давайте посмотрим на его версию

ThunderBolt 1: поддерживает скорость передачи данных 10 Гбит/с. Скорость выше, чем у USB 3.0.

ThunderBolt 2 : Эта версия поддерживает скорость 20GBPS, а также обратно совместима и поддерживает видеомонитор 4K.

Thunderbolt 3:    В этой версии много изменений. Эта версия поддерживает скорость передачи 40 Гбит/с, что является самым быстрым портом, доступным на рынке. Этот порт поддерживает два монитора 4K одновременно. Также используйте для компьютерных сетей. Также совместим с разъемом USB-C.

HDMI:

HDMI означает мультимедийный интерфейс высокой четкости. Это один из типов технологии отображения. В основном используется для очень высокой четкости аудио и видео разрешения. Один из наиболее распространенных портов, используемых в ноутбуках, проигрывателях DVD и BLU-ray, ЖК-телевизорах и светодиодных телевизорах. Эта технология разработана 8 технологическими компаниями. Вместе они образуют четверку HDMI. Сейчас в этом Fourm 83 компании. Первая версия HDMI выпущена в 2002 году. На сегодняшний день существует 7 версий HDMI.

	1.0	1.1	1.2	1.3	1.4	2.0	2.1
Resolution	1920×1200   60 Гц	1920×1200   60 Гц	1920×1200   60 Гц	2560×1600   60 Гц	3840×2160   4096×2160 ૩D:1920×1080	4096 x 2160 (4k)   ૩D:1920X1080	4К, 5К, 8К, 10К   Также поддерживается 3D

Если вы хотите купить совместимое с HDMI устройство, всегда проверяйте наличие версии 2. 0. самая распространенная версия hdmi 1.4 и 2.0. он также использует другой тип разъема, например USB. Есть пять типов разъемов.

Тип A:   Это один разъем HDMI стандартного размера, и почти все телевизоры и ноутбуки имеют этот разъем.

Тип B:   Это двухканальный разъем. Но очень редко используется.

Тип C: , также известный как MINI HDMI, в основном используется в игровых консолях, видеомагнитофонах и других устройствах.

Тип D: , также известный как Micro HDMI, используется в планшетах и ​​мобильных телефонах.

Тип E:   Этот тип разъема в основном используется в автомобильной электронике.

Теперь кабели HDMI также бывают пяти различных типов.

1 Стандартный кабель HDMI:

2 Стандарт HDMI с Ethernet:

3 Стандарт HDMI с автоматом:

4 HDMI Highspeed: 9002 5 5. Sportee Highspeed: 9002 5 5.sporeeese. :

Технология этого порта очень похожа на технологию HDMI. Разработан Ассоциацией стандартов видеоэлектроники (VESA). Для устранения проблем с портом DVI и портом VGA используется этот DisplayPort. Также в качестве обратной совместимости можно использовать кабель для DVI и VGA. Эта технология имеет пять версий 1.0, 1.1, 1.2, 1.3, 1.4. последняя версия 1.4 поддерживает разрешение 8K.

Этот порт имеет 3 различных типа разъемов.

Thunderbolt port

1 Standard, 2 MINI, 3 Micro

Стандартный и мини-разъем, в основном используемый в ноутбуках бизнес-класса. Даже видеокарта также использует эту технологию. DisplayPort является технологией порта без лицензионных отчислений, поэтому некоторые компании использовали свой собственный порт на этой базовой технологии. Например, DDM (монитор прямого привода), eDP (встроенный DisplayPort), IDP (внутренний DisplayPort), PDPI, WDP, SlimPort, DisplayID, DockPort и т. д.

DVI:

DVI означает цифровой визуальный интерфейс. Один из самых распространенных портов, используемых в ПК. Эта технология разработана в 1999 году. Она поддерживает разрешение 1920×1200 и 2560×1600. Этот порт всегда белого цвета, DVI-A, DVI-D, DVI-I, подставка для цифрового и аналогового. Где D И я также две категории, одноканальные и двухканальные, также есть мини- и микроверсии этого порта. Самый большой недостаток этого порта в том, что он не поддерживает звук.

VGA:

Один из самых старых портов на ПК, который до сих пор используется. VGA означает видеографический массив. Разработан IBM в 1987. Порт VGA всегда синего цвета и с обеих сторон имеет винт. Этот порт поддерживает только видео, а не аудио. Этот разъем также известен как DE-15, потому что он имеет 15 контактов. Поддержка 1920×1080

PS/2:

Эти два порта соединяют мышь и клавиатуру. Ps/2 означает персональную систему 2. Потому что она впервые использовалась в компьютерной системе IBM PS/2. Порт фиолетового цвета используется для клавиатуры, а порт зеленого цвета — для мыши. Но вот через несколько дней USB занял этот порт.

Последовательный порт:

Этот порт также известен как COM-порт. Этот порт используется для коммуникационного порта. Передавайте данные побитно. Один из самых старых портов на ПК. Он до сих пор используется во многих ПК и старых устройствах, таких как станки с ЧПУ, модемы, старые принтеры, текстовые дисплеи и некоторые специальные промышленные ПК. Используется два типа разъема DB-9и ДБ-25.

Параллельный порт:

Этот порт известен как порт LPT или порт принтера. Этот порт также разработан IBM. Последовательный порт отправляет данные побитно, в то время как последовательный порт отправляет 8 бит в секунду. Этот порт также используется для подключения принтера, сканера, внешнего жесткого диска. Этот разъем порта известен как DB-25.

Порт Firewire:

Этот порт также известен как порт 1394. разработан компанией Apple. Этот порт больше похож на порт USB. Этот порт имеет четыре версии. FireWire-400, FireWire-800, FireWire-1600, FireWire-3200. Этот порт был очень популярен до 2013 года, но теперь его место заняли порт Thundebolt и порт USB. Этот порт может передавать данные со скоростью от 400 Мбит/с до 800 Мбит/с.

Порт Ethernet:

Этот порт используется для подключения компьютеров и создания компьютерных сетей. Разъем этого порта известен как RJ-45. Сегодня каждый модем и маршрутизатор поставляется с этим портом.

Аудио порт:

Схема TRRS

Это аудио порт. вы можете увидеть этот порт на настольных компьютерах и ноутбуках. Есть два отдельных порта для настольных компьютеров, один для наушников и один для микрофона. В то время как ноутбук имеет два порта в одном. Этот порт имеет 3 стандартных 2,5 мм, 3,5 мм и 6,5 мм, порт 3,5 мм наиболее часто используется в ноутбуках и мобильных телефонах. В булавке использовались две разные настройки, называемые TRS и TRRS. И другие настройки, используемые для других аудиоустройств.
