НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ

  Нелинейные резисторы , или, как часто их называют полупроводниковыми, свойство которых, заключается в изменение своего внутреннего сопротивления под воздействием различных управляющих факторов: температуры, напряжения, магнитного поля и т. д. По этим факторам они и подразделяются на терморезисторы, варисторы, магниторезисторы.
  Терморезисторы или термисторы (ТР) – полупроводниковые резисторы с нелинейной ВАХ, у которых резко выражена зависимость сопротивления от температуры. Существуют терморезисторы, как с отрицательным температурным коэффициентом сопротивления, так и с положительным, которые часто называют – позисторами.
   Область их применения огромна. Они используются в системах дистанционного и централизованного измерения и регулировки температур, противопожарной безопасности, теплового контроля и защиты различных механизмов от перегрева, в схемах температурной компенсации элементов электрической цепи и контуров, для стабилизации режимов работы транзисторов, измерения вакуума и мощности, скорости движения газов и жидкостей, в качестве дистанционных бесконтактных переменных резисторов, ограничителей, предохранителей, реле времени, в схемах телевидения для размагничивания масок цветного кинескопа.

  Основные параметры терморезисторов:
номинальное сопротивление Rт
значение сопротивления терморезистора, которое часто обозначают на корпусе крупногабаритных изделий или находятся в справочниках, измеренное при определенной температуре окружающей среды (в частности для большинства типов терморезисторов сопротивление измерено при температуре 20º, а для терморезисторов с высокими рабочими температурами до 300º измерено при 150º)
температурный коэффициент сопротивления
характеризует обратимое изменение сопротивления на один градус Цельсия или Кельвина.
максимально допустимая мощность рассеивания Pmax
это наибольшая мощность, которую длительное время может рассеивать терморезистор, и не вызывая необратимых последствий в работоспособности данного изделия. При этом его температура не должна превышать максимально рабочую температуру.
коэффициент температурной чувствительности B
определяет характер зависимости температуры данного терморезистора. Этот коэффициент зависит от физических свойств полупроводника, из которого изготовлен терморезистор, его термочувствительная часть.
постоянная времени τ
характеризует тепловую инерционность. Она равна времени, в течение которого температура терморезистора изменяется на 63% при перемещении его из воздушной среды с температурой 0ºC в воздушную среду с температурой 100ºC.

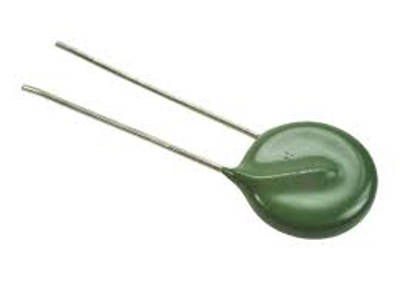

  Варистор — это полупроводниковый резистор с нелинейной ВАХ, у которого изменение сопротивления происходит от приложенного к нему напряжения. Варисторы широко используются для стабилизации и защиты от перенапряжений, преобразования частоты и напряжений, для регулировки усиления, подстройки частоты гетеродина. Широко применяют в генераторах переменного и импульсного пилообразного напряжения, в схемах размагничивания цветных кинескопов.
  Варисторы характеризуются тремя основными параметрами:
Классификационное напряжение Uкл
условный параметр, который показывает значение постоянного напряжения на варисторе при заданном значении классификационного тока.
Классификационный ток Iкл
это ток, при котором определяется классификационное напряжение
Коэффициент нелинейности β
это отношение статического сопротивления в данной точке ВАХ к динамическому сопротивлению в этой же точке.
Варисторы
типноминальная мощность, Втдиапазон рабочих температур, ºСклассификационное напряжение, Вдопуск по напряжению, %коэффициент нелинейности, βклассификационный ток, мАвнешний вид
сн1-1-11-40…100560+-103,510рис 1.а
680, 820, 1000, 12004
1300, 15004.5
сн1-1-20,8-40.
..100		560+-103,510рис 1.б
6804
13004.5
сн1-2-11-40…10056, 68, 82, 100, 120+-103,52рис 1.в
150, 180, 220, 270+-20
сн1-2-21-40…10015, 18, 22, 27, 33, 39, 47+-1033рис 1.г
56, 68, 82, 100+-203,5
сн1-62,5-60…12533+-10420рис1.д
сн1-82-40…70 20000, 25000—625…75рис1.е
сн1-90,01-60. ..70240, 270, 300, 330, 360+-550,05рис1.ж
сн1-103-40…12515, 18,+-103,210рис 1.з
22, 27, 33, 39, 473,5
сн1-110,25-60…100120+-1042рис1.и
сн1-120,01-60…70120, 150, 160, 180+-1050,03рис 1.к
200, 220, 240, 270, 300,
330
сн1-14 *2-40…608500—4,50,025…0,075рис1.л
сн1-16б *2-40…705400—40,02. ..0,06рис1.м
сн2-2а330, 360, 390, 430рис 1.н
470, 510, 560, 620
680, 750, 820, 910
сн2-2б—-45…851000, 1100, 1200, 1300+-5301рис1.о
сн2-2в1500+-10рис1.п
сн2-2г+-20рис1.р
сн2-2д—
-45…85		560, 620, 680, 750+-5301рис 1.с
820, 910, 1000, 1100+-10
1200
  * — переменные варисторы
  Магниторезисторы — это полупроводниковые резисторы, сопротивление ко

Нелинейный резистор — Большая Энциклопедия Нефти и Газа, статья, страница 2

Нелинейный резистор

Cтраница 2

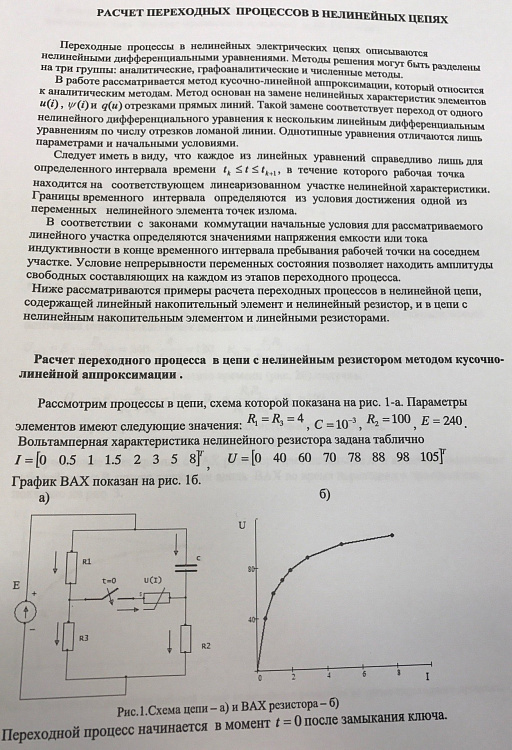

Нелинейные резисторы ( HP) в отличие от линейных обладают нелинейными вольт-амперными характеристиками. Напомним, что вольт-амперная характеристика ( ВАХ) — это зависимость тока, протекающего через резистор, от напряжения на нем. Нелинейные резисторы могут быть подразделены на две большие группы: неуправляемые и управляемые. В управляемых HP в отличие от неуправляемых кроме основной цепи, как правило, есть еще по крайней мере одна вспомогательная или управляющая цепь, воздействуя на ток или напряжение которой можно деформировать ВАХ основной цепи. В неуправляемых HP ВАХ изображается одной кривой, а в управляемых — семейством кривых.  [16]

Нелинейные резисторы, для которых выполняется это условие, называют HP с симметричной вольт-амперной характеристикой.  [17]

Полупроводниковые нелинейные резисторы — полупроводниковые приборы, принцип действия которых основан на свойстве полупроводниковых материалов изменять свое сопротивление под действием температуры, электромагнитного поля, напряжения и других факторов.  [18]

Полупроводниковые нелинейные резисторы — изделия электронной техники, основное свойство которых в отличие от линейных резисторов заключается в способности изменять свое электрическое сопротивление под действием управляющих факторов: температуры, напряжения, магнитного поля и др. Они имеют резко выраженную нелинейную вольт-амперную характеристику и зависимости от воздействующего фактора получили название терморезисторы, вари-сторы, магниторезисторы. В данном справочнике представлены первые два класса резисторов, нашедших широкое применение в технике.  [19]

Нелинейный резистор Лнл ограничивает наибольшее допустимое напряжение на роторе генератора и кратность форсировки возбуждения.  [21]

Нелинейные резисторы разрядников этих серий собираются из вилитовых дисков диаметром 100 мм и высотой 60 и 20мм, которые также соединяются в блоки с помощью керамической обмазки.

Контакт между дисками и блоками осуществляется посредством металлизации поверхностей дисков. Комплекты искровых промежутков и вилитовых дисков помещаются в герметизированных фарфоровых чехлах. Герметизация необходима для предохранения вилита от действия влаги и для обеспечения, стабильности разрядных характеристик искровых промежутков.  [23]

Нелинейные резисторы вентильных разрядников выполняются в виде дисков, состоящих из карборундового порошка и связующего мате

Статистические и дифференциальные сопротивления нелинейных резисторов

И 2.3 Различают два вида сопротивлений нелинейных резисторов: статистическое сопротивление и дифференциальное сопротивление


    Оба сопротивления являются функциями тока или напряжения (в зависимости от того, что считать аргументом – ток или напряжение).
На рис. 2.8 показано, как определить статистическое и дифференциальное сопротивления по графику ВАХ при фиксированном значении тока.
На рис. 2.9 показаны графики статистического и дифференциального сопротивления, соответствующие двум заданным ВАХ.

Рис. 2.8. Определение статистического и дифференциального сопротивлений при фиксированном токе а) для лампы накаливания, б) для стабилитрона

( , )


Рис. 2.9. ВАХ и графики статистического и дифференциального сопротивлений в зависимости от тока а) для лампы накаливания, б) для стабилитрона

    Статистические сопротивления нелинейных резисторов обычно используются при качественном анализе (когда выясняется характер изменения токов и напряжений при изменении цепи). Дифференциальные сопротивления применяются при количественном расчете токов и напряжений, в том числе при компьютерных вычислениях.

И 2.4 Статистическое и дифференциальное сопротивление линейного резистора совпадают: .





Нелинейные источники электрической энергии

    Напряжение на линейном источнике постоянной ЭДС не зависит от протекающего через источник тока и остается одинаковым в любом режиме работы источника (величина  на рис. 2.10). Напряжение на нелинейном источнике постоянной ЭДС зависит от протекающего через него тока, оказывается разным в разных режимах, при этом в каждом режиме остается постоянным во времени (рис. 2.10). Обычно ЭДС и мощность источника снижаются при увеличении тока.






Рис. 2.10. ВАХ нелинейного источника ЭДС

Рис. 2.11. ВАХ нелинейного источника тока

    Ток идеального источника постоянного тока не зависит от напряжения на источнике (величина  на рис. 2.11). ВАХ линейного источника тока – это прямая линия, параллельная оси напряжения. Ток нелинейного источника постоянного тока обычно уменьшается при увеличении напряжения на источнике (рис. 2.11).

Вопросы и упражнения для самостоятельной работы (самоконтроля)

1. Что такое вольт – амперная характеристика (ВАХ) двухполюсника?

2. Какие элементы электрической цепи называются линейными?

3. Какие резисторы относятся к нелинейным элементам?

4. Зарисуйте ВАХ какого – либо известного вам нелинейного резистора. Объясните с помощью этой характеристики, как изменяется статистическое сопротивление резистора при увеличении тока.

5. Что такое полупроводниковый вентиль? Зарисуйте его ВАХ.

6. Зарисуйте ВАХ идеального вентиля, у которого сопротивление равно нулю при прямом включении и бесконечно велико при обратном включении.

7. Что такое полупроводниковый стабилитрон? Зарисуйте его ВАХ.

8. Сформулируйте определения статистического и дифференциального сопротивления нелинейного резистора.

9. Приведите пример нелинейного элемента с отрицательным дифференциальным сопротивлением.

10. Объясните, почему статистическое и дифференциальное сопротивления линейного резистора равны.

11. Чем отличается ВАХ линейного и нелинейного источников ЭДС?
