Что такое NTC термисторы 10D-20. Как они работают. Где применяются NTC термисторы 10D-20. Какие преимущества дает их использование. Как правильно подобрать и установить NTC термистор 10D-20.

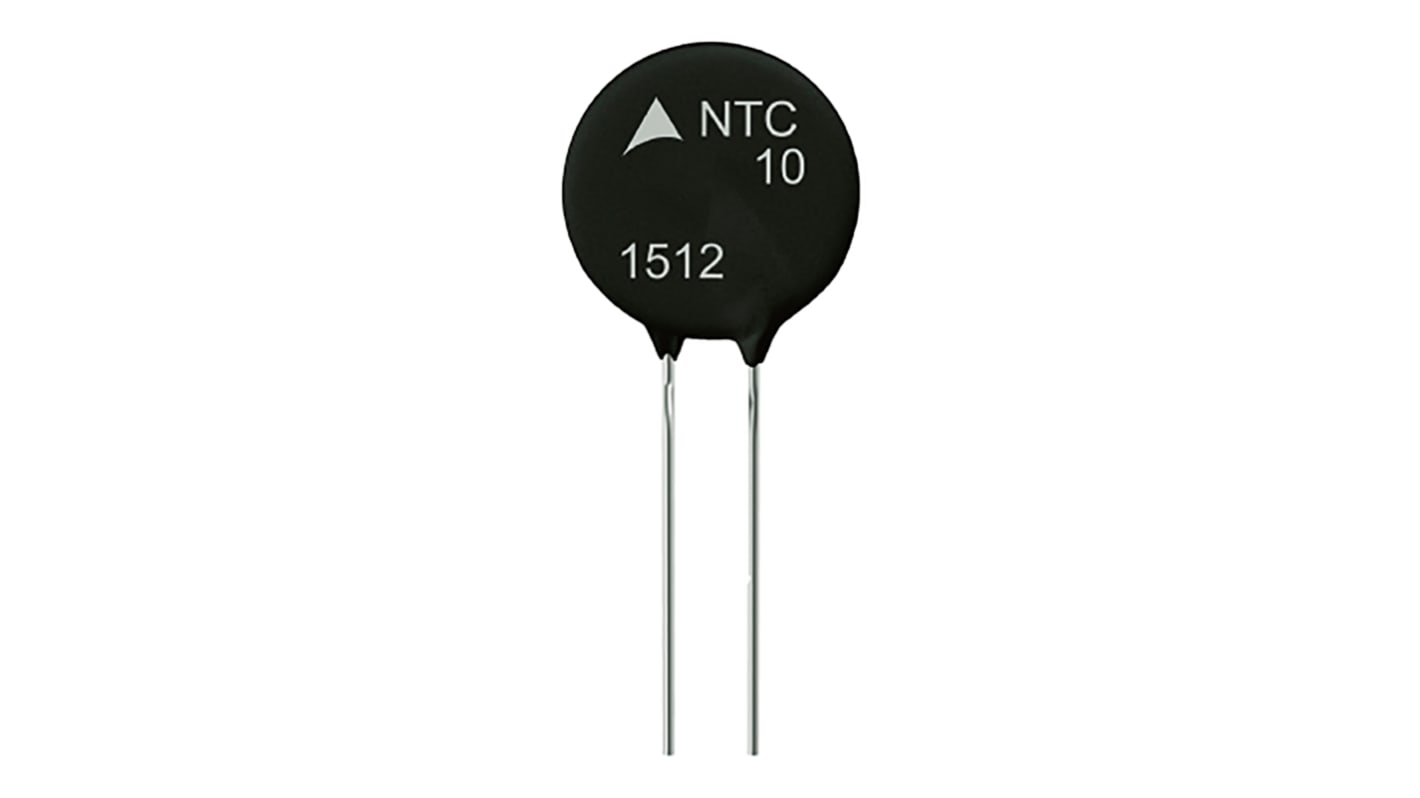

Что такое NTC термисторы 10D-20 и как они работают
NTC термисторы 10D-20 — это полупроводниковые компоненты, электрическое сопротивление которых уменьшается при повышении температуры. Аббревиатура NTC расшифровывается как «Negative Temperature Coefficient» (отрицательный температурный коэффициент).
Принцип работы NTC термисторов 10D-20 основан на свойстве полупроводниковых материалов изменять свое сопротивление в зависимости от температуры. При нагревании в полупроводнике увеличивается количество свободных носителей заряда, что приводит к уменьшению сопротивления.
Основные характеристики NTC термисторов 10D-20:
- Номинальное сопротивление при 25°C: 10 Ом
- Диаметр: 20 мм
- Рабочий диапазон температур: от -55°C до +150°C
- Точность: ±1%
- Максимальный ток: 3А
Области применения NTC термисторов 10D-20
Благодаря своим уникальным свойствам, NTC термисторы 10D-20 широко используются в различных областях техники и электроники:
- Ограничение пусковых токов в электрических цепях
- Температурная компенсация в электронных схемах
- Измерение и контроль температуры
- Защита от перегрева в бытовой технике
- Автомобильная электроника
Ограничение пусковых токов
Одно из основных применений NTC термисторов 10D-20 — ограничение пусковых токов при включении электрооборудования. Как это работает? В холодном состоянии термистор имеет высокое сопротивление, которое ограничивает начальный бросок тока. По мере нагрева сопротивление уменьшается, позволяя протекать рабочему току.
Температурная компенсация
NTC термисторы 10D-20 часто используются для температурной компенсации в электронных схемах. Их сопротивление изменяется предсказуемым образом при изменении температуры, что позволяет компенсировать температурный дрейф других компонентов.
Преимущества использования NTC термисторов 10D-20
Применение NTC термисторов 10D-20 дает ряд существенных преимуществ:
- Увеличение срока службы оборудования за счет снижения пусковых токов
- Защита чувствительной электроники от перегрева
- Повышение точности и стабильности работы электронных схем
- Простота интеграции в существующие устройства
- Низкая стоимость по сравнению с альтернативными решениями
За счет чего достигаются эти преимущества? Ключевую роль играет нелинейная характеристика сопротивления NTC термисторов. При низких температурах их высокое сопротивление эффективно ограничивает ток, а при рабочих температурах сопротивление падает, позволяя схеме работать в штатном режиме.
Как правильно подобрать NTC термистор 10D-20
При выборе NTC термистора 10D-20 для конкретного применения следует учитывать несколько ключевых факторов:
- Номинальное сопротивление при 25°C
- Максимальный рабочий ток
- Требуемый температурный диапазон
- Точность и стабильность характеристик
- Физические размеры и тип корпуса
Как определить оптимальные параметры? Необходимо проанализировать схему, в которой будет использоваться термистор. Номинальное сопротивление выбирается исходя из требуемого ограничения тока. Максимальный ток должен соответствовать нагрузке в цепи. Температурный диапазон определяется условиями эксплуатации устройства.
Особенности монтажа и подключения NTC термисторов 10D-20
Правильный монтаж NTC термисторов 10D-20 критически важен для их эффективной работы. Вот несколько ключевых рекомендаций:
- Обеспечьте хороший тепловой контакт термистора с контролируемым объектом
- Избегайте механических напряжений на выводах термистора
- Используйте термопасту для улучшения теплопередачи
- Защитите термистор от воздействия агрессивных сред
- Соблюдайте полярность при подключении (если она указана)
Какие ошибки наиболее часто допускаются при монтаже? Типичные проблемы включают недостаточный тепловой контакт, перегрев при пайке и механические повреждения. Чтобы избежать этих проблем, следуйте инструкциям производителя и используйте специальные монтажные аксессуары.
Сравнение NTC термисторов 10D-20 с другими типами термисторов
NTC термисторы 10D-20 имеют свои особенности по сравнению с другими типами термисторов:
| Параметр | NTC 10D-20 | PTC термисторы | CTR термисторы |
|---|---|---|---|
| Изменение сопротивления при нагреве | Уменьшается | Увеличивается | Постоянное |
| Типичное применение | Ограничение пусковых токов | Защита от перегрузки | Прецизионные измерения |
| Диапазон рабочих температур | -55°C до +150°C | -20°C до +100°C | -50°C до +200°C |
В чем преимущества NTC термисторов 10D-20? Они обладают более широким температурным диапазоном и лучшей линейностью характеристики в области низких температур по сравнению с PTC термисторами. При этом они проще в применении и дешевле, чем прецизионные CTR термисторы.
Тенденции развития технологии NTC термисторов
Технология NTC термисторов постоянно развивается. Основные направления совершенствования включают:
- Повышение точности и стабильности характеристик
- Расширение рабочего температурного диапазона
- Миниатюризация компонентов
- Разработка новых материалов с улучшенными свойствами
- Интеграция термисторов в интеллектуальные системы
Какие инновации ожидаются в ближайшем будущем? Вероятно, мы увидим появление NTC термисторов с еще более широким температурным диапазоном, улучшенной линейностью характеристики и повышенной устойчивостью к внешним воздействиям. Также ожидается развитие технологий интеграции термисторов непосредственно в полупроводниковые чипы.
Практические советы по использованию NTC термисторов 10D-20
Для максимально эффективного использования NTC термисторов 10D-20 следуйте этим рекомендациям:
- Всегда учитывайте саморазогрев термистора при протекании тока
- Используйте защитные цепи для предотвращения повреждения термистора
- Периодически проверяйте калибровку измерительных схем с термисторами
- При замене термистора выбирайте компонент с идентичными характеристиками
- Храните неиспользуемые термисторы в сухом месте, защищенном от пыли
Как избежать типичных ошибок при работе с NTC термисторами 10D-20? Основные проблемы возникают из-за неправильного выбора номинала, превышения максимально допустимого тока и неучета влияния саморазогрева. Внимательно изучите документацию производителя и проведите предварительное моделирование схемы перед практической реализацией.
Про терморезисторы (NTC 10D-9 Thermal Resistor)
Я частенько обращал внимание на «хлопки» в выключателях при включении лампочек (особенно светодиодных). Если в роли драйвера у них конденсаторы, то «хлопки» бывают просто пугающие. Эти терморезисторы помогли решить проблему.
Всем ещё со школы известно, что в нашей сети течёт переменный ток. А переменный ток — электрический ток, который с течением времени изменяется по величине и направлению (изменяется по синусоидальному закону). Именно поэтому «хлопки» происходят на каждый раз. Зависит от того, в какой момент вы попали. В момент перехода через ноль хлопка не будет вовсе. Но я так включать не умею:)
Чтобы сгладить пусковой ток, но при этом не оказывать влияние на работу схемы, заказал NTC-термисторы. У них есть очень хорошее свойство, с увеличением температуры их сопротивление уменьшается. То есть в начальный момент они ведут себя как обычное сопротивление, уменьшая своё значение с прогревом.
Терморези́стор (термистор) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры.
По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы.)
В мою задачу входило увеличение срока службы лампочек (не только светодиодных), но и защита от порчи (обгорания) выключателей.
Не так давно делал обзор про многооборотное сопротивление. Когда его заказывал, обратил внимание на товар продавца. Там и увидел эти сопротивления. Сразу всё у прода и заказал.
Заказал в конце мая. Посылка дошла за 5 недель. С таким треком добиралась.
track24.ru/?code=MS04416957XSG
Сразу так и не скажешь, что тут 50 штук.
Пересчитал, ровно пятьдесят.
Когда подбирал терморезисторы под свои задачи, у одного продавца выудил вот такую табличку.
Думаю, многим она пригодится. 10D-9 расшифровывается просто: сопротивление (при н.у.) 10 Ом, диаметр 9мм.
Ну а я составил свою таблицу на основе тех экспериментов, что провёл. Всё просто. С установки П321, при помощи которой калибрую мультиметры, подавал калиброванный ток.
Падение напряжения на терморезисторе снимал обычным мультиметром.
Есть особенности:
1. При токе 1,8А появляется запах лакокрасочного покрытия терморезистора.
2. Терморезистор спокойно выдерживает и 3А.
3. Напряжение устанавливается не сразу, а плавно приближается к табличному значению по мере прогрева или остывания.
Красным я выделил тот диапазон, который наиболее применим в моей квартире.
Табличку перенёс на график.
Самая эффективная работа – на крутом спуске.
Изначально предполагал каждый терморезистор вживлять в лампочку.
Но поле тестирования полученного товара и снятия характеристик понял, что для них (термисторов) нужна более серьёзная нагрузка. Именно поэтому решил вживить в выключатели, чтобы работали на несколько лампочек сразу. Выводы у резисторов тонковаты, пришлось выходить из ситуации вот таким способом.Специальной обжимки у меня нет, поэтому работал пассатижами.
Для одинарного выключателя приготовил одинарный клеммник.
Для сдвоенного приготовил другой комплект. С клеммником будет удобнее монтировать.
Основное всё сделано. Встало без проблем.
Работают уже полгода. После установки на место страшных «хлопков» я больше не слышал.
Прошло достаточно времени, чтобы сделать вывод – годятся. И годятся не только для светодиодных лампочек.
А вот такой термистор я нашёл непосредственно в схеме светодиодного драйвера (ITead Sonoff LED- WiFi Dimming LED)
Больших сопротивлений китайцы не ставят, чтобы не мешать правильной работе схемы.
Что ещё хотел сказать в конце. Номинал сопротивления каждый должен подобрать сам в соответствии с решаемыми задачами. Технически грамотному человеку это вовсе не сложно. Когда я заказывал терморезисторы, инфы про них совсем не было. У вас она теперь есть. Смотрите на график зависимости и заказывайте то, что считаете более подходящим под ваши задачи.
На этом ВСЁ!
Удачи!
