Пробковый предохранитель. Пробковые и автоматические предохранители: защита электрических сетей от перегрузок

Чем отличаются пробковые предохранители от автоматических. Как работают плавкие вставки. Какие бывают виды предохранителей. Каковы преимущества и недостатки разных типов защитных устройств.

Принцип работы пробковых предохранителей

Пробковые предохранители представляют собой простые, но эффективные устройства для защиты электрических сетей от перегрузок и коротких замыканий. Как они работают?

Основой пробкового предохранителя является плавкая вставка — тонкий проводник, рассчитанный на определенную силу тока. При превышении номинального тока вставка нагревается и расплавляется, разрывая цепь и предотвращая повреждение проводки и оборудования.

Плавкая вставка помещается в керамический или пластиковый корпус с цоколем для вкручивания в электрощит. При срабатывании предохранителя требуется замена перегоревшей вставки на новую.

Преимущества и недостатки пробковых предохранителей

Каковы сильные и слабые стороны пробковых предохранителей? Рассмотрим их основные плюсы и минусы:

Преимущества:

• Простота и надежность конструкции
• Низкая стоимость
• Возможность точной калибровки на нужный ток
• Отсутствие ложных срабатываний

Недостатки:

• Необходимость замены после каждого срабатывания
• Относительно большое время отключения при небольших перегрузках
• Сложность быстрого отключения цепи вручную
• Защита только одной фазы

Несмотря на недостатки, пробковые предохранители до сих пор широко применяются в быту и промышленности благодаря своей простоте и надежности.

Автоматические предохранители: принцип действия

Автоматические предохранители (автоматы) являются более современным решением для защиты электросетей. Как они устроены и работают?

В основе автомата лежит биметаллическая пластина, которая изгибается при нагреве повышенным током. Изгиб пластины приводит к срабатыванию пружинного механизма, размыкающего контакты.

Кроме того, автомат содержит электромагнитный расцепитель для мгновенного отключения при коротком замыкании. После устранения причины перегрузки автомат можно включить обратно без замены.

Сравнение пробковых и автоматических предохранителей

Чем отличаются пробковые предохранители от автоматических? Проведем сравнение по ключевым параметрам:

Параметр	Пробковые	Автоматические
Принцип действия	Плавление вставки	Биметаллическая пластина + электромагнит
Возможность повторного включения	Требуется замена вставки	Включаются обратно без замены
Скорость срабатывания	Медленнее	Быстрее
Селективность	Высокая	Ниже

Автоматы обеспечивают более удобную эксплуатацию, но пробковые предохранители остаются востребованными благодаря простоте и надежности.

Виды и маркировка плавких вставок

Плавкие вставки для пробковых предохранителей различаются по номинальному току срабатывания. Как правильно подобрать вставку?

Стандартная маркировка плавких вставок включает цветовую кодировку и указание номинального тока:

• 6А — зеленый цвет
• 10А — красный цвет
• 16А — серый цвет
• 20А — синий цвет
• 25А — желтый цвет

Важно использовать вставки, соответствующие расчетному току потребителей. Применение вставок завышенного номинала снижает защиту сети.

Область применения различных типов предохранителей

Где и в каких случаях применяются разные виды предохранителей? Рассмотрим основные сферы использования:

Пробковые предохранители:

• Квартирные и домовые электрощиты
• Защита отдельных мощных потребителей
• Промышленные распределительные щиты

Автоматические выключатели:

• Современные квартирные электрощиты
• Офисные и промышленные электроустановки
• Защита групповых линий

Плавкие предохранители:

• Защита электроники и слаботочных цепей
• Автомобильные электросистемы
• Силовые установки высокого напряжения

Правильный выбор типа защитного устройства позволяет обеспечить надежную работу электросети.

Рекомендации по выбору и установке предохранителей

Как правильно подобрать и установить предохранители в электрощите? Вот несколько ключевых рекомендаций:

1. Рассчитайте максимальный рабочий ток для каждой цепи
2. Выберите номинал предохранителя на 20-30% выше расчетного тока
3. Учитывайте селективность срабатывания в многоуровневых схемах
4. Используйте только сертифицированные изделия от проверенных производителей
5. При монтаже обеспечьте надежный контакт в местах соединений

Соблюдение этих правил поможет создать эффективную систему защиты электросети от аварийных режимов.

Перспективы развития защитных устройств

Какие технологии могут прийти на смену традиционным предохранителям в будущем? Рассмотрим некоторые перспективные направления:

• Интеллектуальные автоматы с функцией анализа режимов работы сети
• Быстродействующие электронные предохранители на основе полупроводников
• Комбинированные устройства защиты от перегрузки, КЗ и утечки тока
• Беспроводные системы мониторинга и управления защитными устройствами

Развитие технологий позволит создать более эффективные и удобные в эксплуатации средства защиты электросетей. Однако классические решения, такие как пробковые предохранители, еще долго будут находить применение благодаря своей надежности и простоте.

Автоматические и пробковые предохранители



Статья об электротехнических устройствах, которые ежедневно защищают от аварийных режимов работы электрических сетей бытовые электроприборы и электропроводку внутри частных домовладений (квартир).

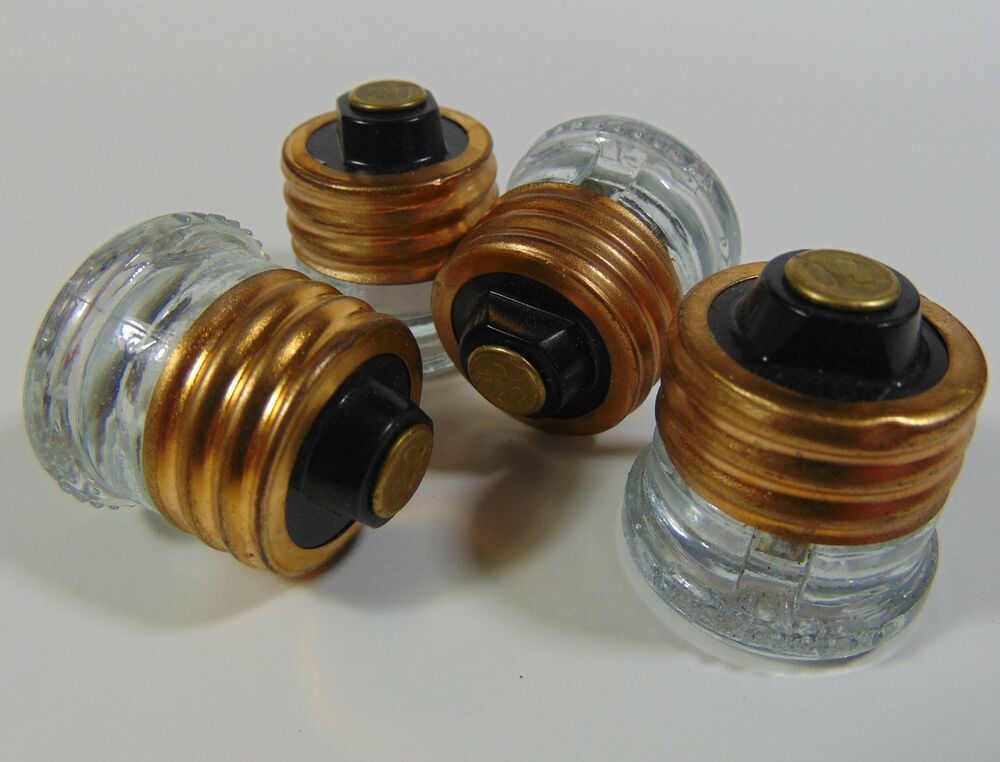

Пробковые предохранители – электротехнические устройства, имеющие в большинстве случаев керамический корпус, в котором находится тонкий проводок (плавкий элемент). В основании керамический корпус имеет контактную поверхность — цоколь.

Плавкий элемент рассчитан на определенную мощность потребителей электрической энергии. Пробковый предохранитель монтируется в электрическом распределительном щитке, установленном на лестничной клетке, в коридоре жилого дома, квартиры.

При аварийном режиме работы (при превышении номинального тока) плавкий элемент перегорает, что и приводит к обесточиванию электрической сети. Время срабатывания зависит от величины протекающего тока: чем больше сила тока, тем быстрее устройство обесточит электрическую сеть.

К достоинствам предохранителя относится простота монтажа, устройства. К недостаткам – большое время отключения при незначительно превышающих токах перегрузки. Отсутствие повторного включения – требуется замена плавкого элемента. Отсутствие возможности быстрых коммутаций: при вынужденном отключении электрической сети необходимо выкрутить пробковый предохранитель из основания, расположенного в силовом электрическом щитке. Защищает пробковый предохранитель только одну фазу электрической сети.

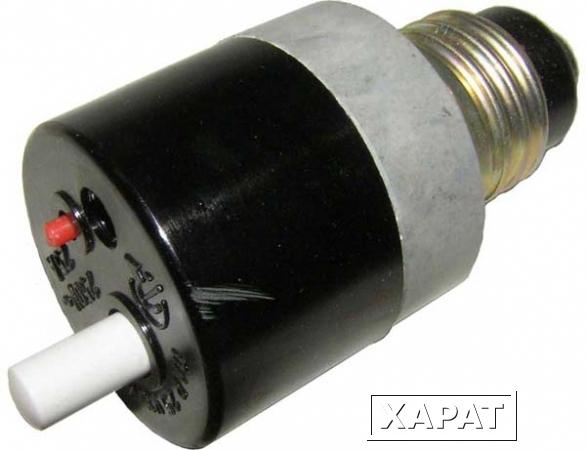

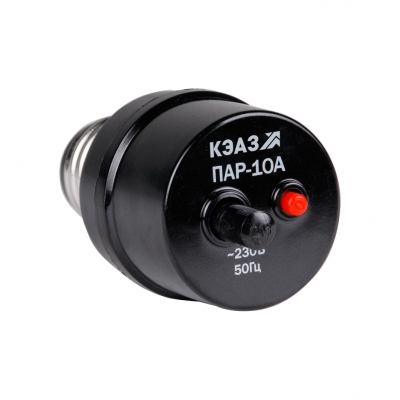

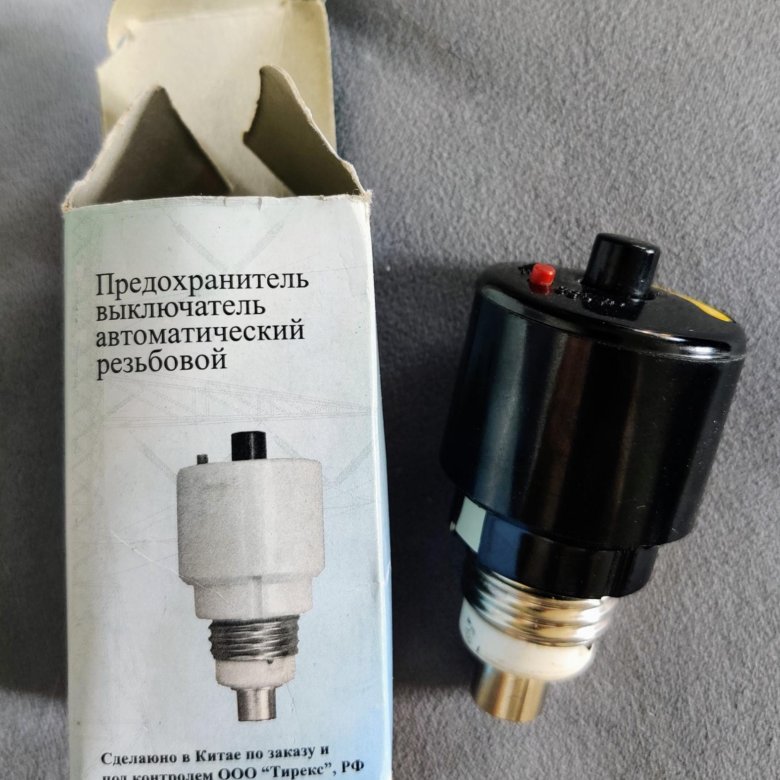

Автоматические предохранители. Разновидностью или, правильнее сказать, модернизацией пробковых предохранителей являются автоматические предохранители. В последнее время ими заменяют пробковые предохранители. Эти предохранители снабжены выключателем, который находится внутри их корпуса и способен отключить электрическую цепь с возможность ее повторного включения. В отличие от пробковых предохранителей в автоматических предохранителях вместо плавкой вставки используется терморазмыкатель, работа которого основана на принципе работы биметаллической пластины.

При прохождении через предохранитель тока, величина которого превышает допустимый ток, пластина изгибается таким образом, что действует на рычаг выключателя. В результате чего кнопка выдвигается из корпуса предохранителя. Для повторного включения ее необходимо вдавить.

Автоматические предохранители, также как и пробковые, имеют керамический или пластмассовый термостойкий корпус, вкручиваются в основание электрического силового щитка и служат для защиты от аварийных режимов работы электрических сетей.

К недостаткам этого вида предохранителя можно отнести относительную долгосрочность отключения при больших токовых нагрузках, в том числе и при незначительно превышающих номинальные токовые значения, и также защиту одной фазы электрической сети.

Стоит добавить, что при срабатывания автоматического предохранителя по причине перегрузки или короткого замыкания в электрической сети, необходимо две-три минуты для того, чтобы биметаллическая пластина остыла и вернулась в исходное положение, и устройство было готово к работе.



Разновидности предохранителей

Различные предохранители

Вставка предохранителя обычно одноразовая. Для защиты электрических цепей устройствами неоднократного срабатывания (неразрушающийся элемент) обычно применяются автоматические включатели. В низковольтных цепях также применяются самовосстанавливающиеся предохранители.

Одноразовый предохранитель

Основная статья: плавкий предохранитель

Используемые на яхте плавкие предохранители (DIN 43560)

Файл:Elecchrical Fushe (aka).jpg

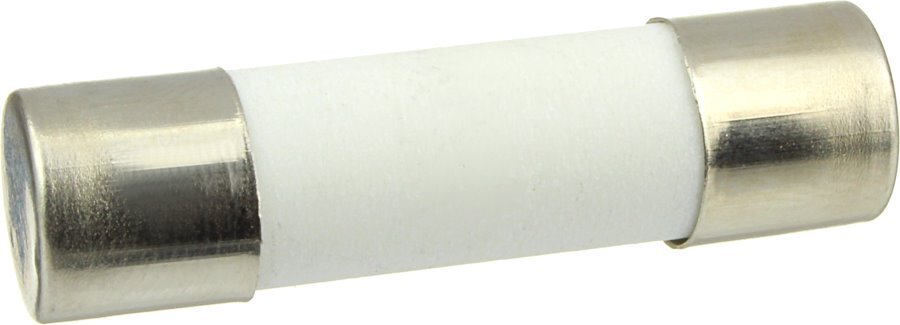

Плавкий предохранитель для маломощных приборов

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой. ^[3] Плавкие предохранители делятся на следующие типы:

• слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

  • 3х15

  • 4х15

  • 5×20

  • 6×32

  • 7х15

  • 10х30

• вилочные (для защиты электрических цепей автомобилей)

  • миниатюрные

  • обычные вилочные

• пробковые (встречаются в жилом секторе, до 63 ампер)

• ножевые (до 1250 ампер)

  • 000 (до 100 ампер)

  • 00 (до 160 ампер)

  • 0 (до 250 ампер)

  • 1 (до 355 ампер)

  • 2 (до 500 ампер)

  • 3 (до 800 ампер)

  • 4а (до 1250 ампер)

• кварцевые

• газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. ^[4]. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями.^[5] Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t ^[3]; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружинупредварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания «gG», равносильные советской характеристике «ППН»

• плавкую вставку — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)

• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Исполнительный механизм плавкого предохранителя

Плавкие вставки (в керамическом корпусе) предохранителя

Разъединитель предохранителей для монтажа на DIN-рейку

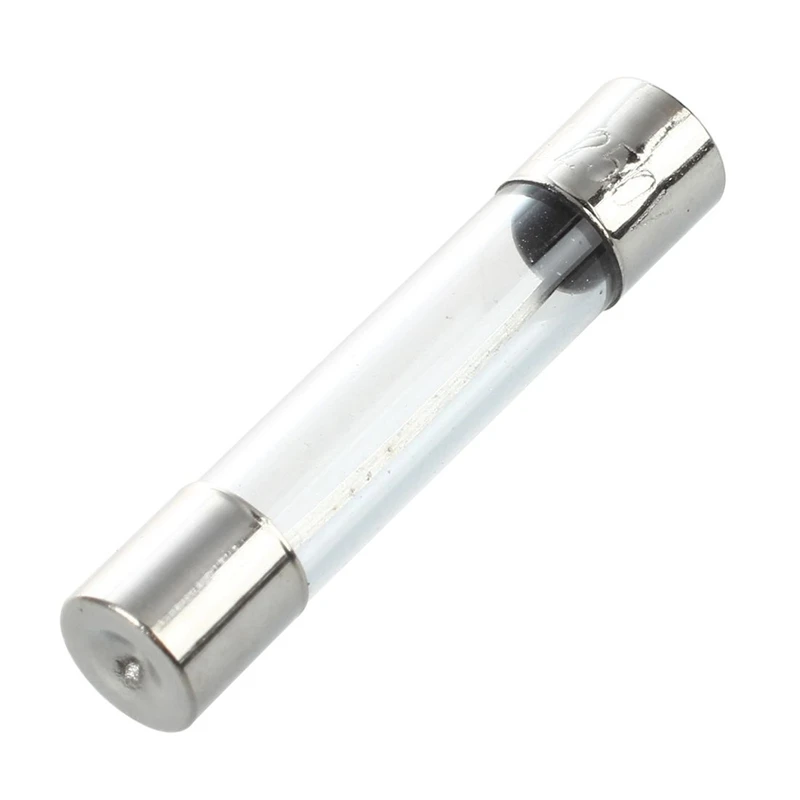

Плавкая вставка предохранителя обычно представляет собой стеклянную или фарфоровую оболочку, на основаниях которой располагаются контакты, а внутри находится тонкий проводник из относительно легкоплавкого металла. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника. Если сила тока в цепи превысит максимально допустимое значение, то легкоплавкий проводник перегревается и расплавляется, защищая цепь со всеми её элементами от перегрева и возгорания.

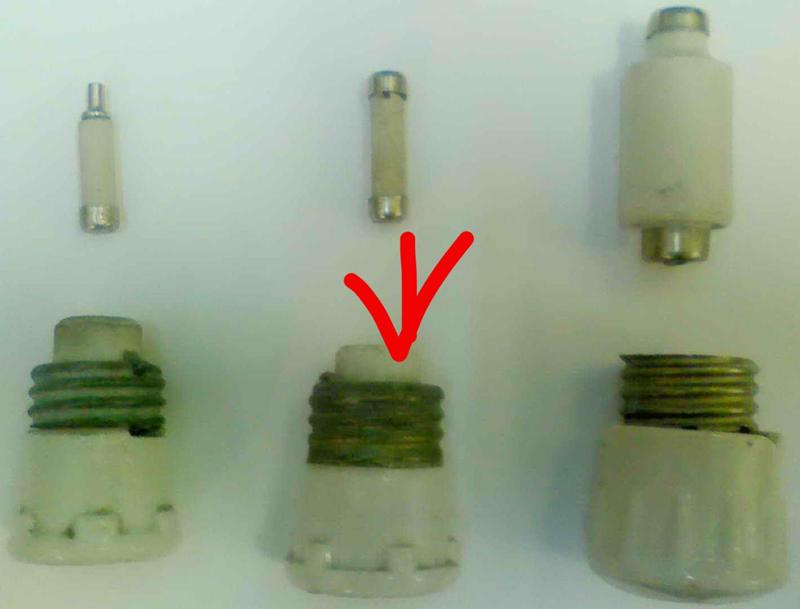

Плавкие вставки используемых в домашнем хозяйстве пробковых предохранителей имеют следующую маркировку (DIN 18015-1):

Сила тока	Цвет чеки	Максимальная мощность (сеть 220 В)
6А	Зелёный	1200 Ватт
10А	Красный	2000 Ватт
16А	Серый	3200 Ватт
20А	Синий	4000 Ватт
26А	Жёлтый	5200 Ватт

Наибольшее распространение получили кварцевые и газогенерирующие предохранители.

В кварцевых предохранителях (ПК) патрон заполнен кварцевым песком, и дуга гасится путем удлинения, дробления и соприкосновения с твердым диэлектриком.

В газогенерирующих предохранителях для гашения дуги используются твердые газогенерирующие материалы (фибра, винипласт и др.). Газогенерирующие предохранители выполняются с выхлопом и без выхлопа газа из патрона при срабатывании. Предохранители с выхлопом газа из патрона называют также стреляющими (ПСН—10 и ПС—35), поскольку срабатывание их сопровождается звуком, похожим на оружейный выстрел. Предохранители напряжением выше 1 кВ выполняются как для внутренней, так и для наружной установки.
