Кабель NYM — это… Что такое Кабель NYM?

Кабель NYM — кабель с медными жилами, используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц. Изготавливается по немецкому стандарту VDE 0250 часть 204. Кабель NYM близок по назначению и параметрам к кабелю ВВГ и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов (хотя заполнитель и горюч, в целом кабель является самозатухающим благодаря оболочке из ПВХ, не распространяющего горение), а стандартная расцветка жил облегчает разводку при монтажных работах. Впрочем, последнее преимущество уже неактуально, т.к. кабель ВВГ с определённого времени также изготавливается со стандартной расцветкой жил. Российский аналог кабеля NYM — кабель ВВГз («з» — с заполнителем).

NYM является немецким обозначением кабеля.

В России, когда говорят о кабеле NYM, прежде всего имеют в виду кабель российских производителей, хотя на российский рынок поставляется и импортный NYM.

Описание

Кабель NYM состоит из цельных медных жил круглой формы, которые соответствуют классу 1 и 2 по ГОСТУ 22483. Жилы покрыты ПВХ пластикатом, покрытым отличительной расцветкой. Расстояние между жилами заполнено невулканизированной резиновой смесью, оболочка кабеля также стоит из негорючего ПВХ пластиката. Наполнение из невулканизированной резины поддерживает горение, а изоляция жил и оболочка кабеля — самозатухающие. В целом, вся система самозатухающая при прокладке одиночным кабелем. Жилы скручены между собой. Внутренняя расцветка жил кабеля NYM-J:

Жил Цвета проводов Назначение
3
чёрный, синий, жёлто-зелёный Однофазное подключение с заземлением
4 чёрный, коричневый, серый, жёлто-зелёный Трёхфазное подключение без нейтрали, с заземлением
5 чёрный, коричневый, серый, синий, жёлто-зелёный Трёхфазное подключение с нейтралью и заземлением
  • Синим проводом подключается нейтраль (N)
  • Жёлто-зелёный провод — для защитного заземления (PE)
  • Остальные расцветки — для фазных проводников

Расцветка жил кабеля NYM-O другая.

Жил Цвета проводов Назначение
2 чёрный, синий Однофазное подключение без заземления
3 чёрный, коричневый, серый Трёхфазное подключение без нейтрали и заземления
4 чёрный, коричневый, серый, синий Трёхфазное подключение с нейтралью, без заземления

Основные сферы применения силового кабеля NYM

В силовых и осветительных электроцепях, в том числе в зданиях с классом защиты электробезопасности «1».

Может применяться для прокладки во взрывоопасных зонах В1б, В1г, ВПа.

Не рекомендуется использовать кабель NYM при открытой прокладке с возможностью воздействия прямых солнечных лучей (в подобных случаях следует применять кабель ВВГ или ВВГнг). В основном кабель используется в качестве внутренней проводки в административных и жилых помещениях.

Основные технические характеристики NYM

  • Рабочее напряжение до 0,66 кВ
  • Диапазон температур эксплуатации неподвижного кабеля от −50°C до +50°C.
  • При одинарной прокладке кабель не поддерживает горения (при прокладке «пучком» не поддерживает данное свойство — нужно применять NYMнг-LS или ВВГнг).
  • Не устойчив к ультрафиолетовому излучению
  • Возможно 2-3-4-5 жильное исполнение.
  • Диаметр жил: однопроволочные 1,5-10 мм и многопроволочные от 16-35 мм
  • Кабели могут укладываться при температуре от −5°C, без предварительного прогрева.
  • Гарантийный срок — 5 лет с момента производства
  • Средний срок службы 30 лет.

Структура условного обозначения

Пример обозначения кабеля по немецким национальным стандартам: NYM-J 3×1,5

  • N = Кабель по стандартам (Normenleitung)
  • Y = Изоляция проводников поливинилхлоридом
  • M = Провод с защитной оболочкой (Mantelleitung)
  • -J = С жёлто-зелёным проводником защитного заземления
  • -O = Без жёлто-зелёного проводника защитного заземления
  • 3 = Количество проводников
  • x=»на»
  • 1,5 = Площадь сечения проводника в мм2

Производители

Далее перечислены только те производители, которые изготовляют кабель NYM в соответствии с нормами VDE.

Зарубежные

  • Helukabel — Германия
  • Lapp Kabel — Германия
  • TKD Kabel — Германия
  • Nexans — Франция
  • DENIZLI CABLE LTD — Турция

Российские

  • Севкабель
  • Псковкабель
  • Камкабель

Клоны

Настоящий кабель NYM и его безымянные подделки

В последнее время (на 2010 год) наблюдается преобладание в российской розничной продаже клонов этого кабеля под обозначениями «NUM» и «HUM».

Проблемы

В 2010-2011 гг. отмечено несколько случаев т.н. «плача» кабелей NYM, произведённых в России. «Плач» заключается в вытекании из концов обрезанного и проложенного кабеля некоей маслянистой жидкости, по виду напоминающей пластификационную смолу или масло. На данный момент проблема по большей части решена, однако сообщения о «плаче» иногда вновь появляются на специализированных Интернет-форумах.

Что такое кабель NYM, описание и технические характеристики

Выпускается по немецкому стандарту DIN VDE 0250-204-2000.

Для уверенности в соответствии кабеля данному стандарту производитель должен предоставлять сертификат, подтверждающий соответствие кабеля именно данному стандарту.

Кабель, выпускаемый без подобного сертификата (например по ТУ производителя), может считаться лишь аналогом.

Описание и конструкция кабеля силового NYM

NYM — кабель силовой с медными токопроводящими жилами с изоляцией и оболочкой из ПВХ-пластиката с дополнительным заполнением из эластичного материала между скрученными жилами и оболочкой.

К обозначению кабеля, имеющего желто-зеленую жилу для заземления, добавляется через дефис буква «J», не имеющего жилу заземления – буква «О».

Кабели NYM могут иметь от одной до семи жил сечением от 1,5 мм 2 до 35 мм2. Жилы сечением до 10 мм2 выполняются монолитными, сечением 16 мм2 и выше – скрученными из отдельных проволок. Все жилы в кабеле выполняются одного сечения. Одно- и двухжильные кабели выполняются только в исполнении «О» (без жилы заземления), остальные – как с жилой заземления, так и без неё.

Изолированные жилы должны иметь отличительную расцветку, указанную в таблице.

Число жилС жилой заземленияБез жилы заземления
2 Черный, голубой
3 Желто-зеленый, черный, голубой Коричневый, голубой, черный,
4 Желто-зеленый, черный, голубой, коричневый Черный, голубой, коричневый, черный
5 Желто-зеленый, черный, голубой, коричневый, черный Черный, голубой, коричневый, черный, черный

Изолированные жилы кабелей NYM с числом жил, более одной, должны быть скручены. Поверх скрученных жил под оболочкой должен быть расположен слой из эластичного материала, который должен заполнять промежутки между жилами, закрывая их с определенной толщиной, и придавать сердечнику круглую форму. Как правило, промежуточный слой выполняется из невулканизированной мелонаполненной резины.

Цвет оболочки кабеля NYM из ПВХ-пластиката – светло-серый. Изолированные жилы, промежуточный слой и оболочка должны легко отделяться при разделке. С этой целью, а также для облегчения снятия оболочки путем надреза и отламывания, в оболочечный ПВХ-пластикат добавляют повышенное количество мела.

Конструктивные параметры отдельных сечений кабеля приведены в таблице.

Сечение кабеляНоминальная толщина изоляции, ммНоминальная толщина промежуточного слоя, ммНоминальная толщина оболочки, ммНоминальное сечение,мм2
МинимумМаксимум
2х1,50,60,41,48,4 9,8
2х2,50,70,41,49,811
3х1,50,60,41,48,810,5
3х2,50,70,41,41011,5
3х40,80,41,411,513
4х1,50,60,4
1,4
9,511
4х2,50,70,41,41112,5
4х40,80,41,612,514,5
4х60,80,61,614,516,5
5х1,50,60,41,49,912
5х2,50,7 0,41,411,513,5
5х40,80,61,61416,5
5х6 0,8 0,61,615,518

Условия монтажа и эксплуатации кабелей NYM

Стандарт DIN VDE 0250-204-2000 не оговаривает температуру окружающей среды при эксплуатации, однако температура определяется параметрами ПВХ-пластиката для изоляции и оболочки и может составлять от -15°С до температуры, при которой нагрев жил не превышает +70°С. Прокладку рекомендуется вести с радиусом изгиба не менее 4 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Не предназначен для эксплуатации под прямым воздействием солнечных лучей. Срок службы кабелей NYM не регламентируется.

Технические характеристики кабелей NYM

Электрическое сопротивление токопроводящих жил кабеля до 6 мм2 на постоянном токе должно быть не более, а электрическое сопротивление изоляции на 1 км длины при температуре 70 °С должно быть не менее значений, указанных в таблице.

Номинальное сечение,мм21,52,546
Сопротивление, Ом/км, не более12,17,414,613,08
Сопротивление изоляции при 70 0С, Ом×км, не менее0,010,00940,00870,0074

Готовые кабели должны выдерживать испытания переменным напряжением 2000 В, приложенным между жилами, в течение 5 мин.

Требования к упаковке кабелей NYM

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 8 наружных диаметров кабеля NYM.

Требования к маркировке кабелей NYM

Маркировка по поверхности оболочки осуществляется в соответствии с требованиями, установленными в стандартах VDE.

Требования к условиям хранения кабелей NYM

Кабели NYM могут храниться в закрытых помещениях и под навесом при температуре не ниже минус 15°С. Не допускается прямое попадание солнечных лучей.

Массогабаритные параметры кабелей NYM

Ориентировочные массы отдельных кабелей для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей NYMразличных партий и производителей на 10% в меньшую или большую сторону.

Сечение кабеляЗначение массы для целей упаковки и транспортировки, кг/км
2х1,5120
2х2,5160
3х1,5140
3х2,5190
3х4270
4х1,5160
4х2,5230
4х4350
4х6500
5х1,5190
5х2,5270
5х4450
5х6 550

Токи нагрузки для кабелей NYM

В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных кабелей не превышать токов нагрузки, указанных в таблице.

Число жилДопустимый ток нагрузки, А
С двумя жиламиС тремя жиламиС четырьмя или пятью
1,5191918
2,5272523
4383532
6504239

Доступные методы контроля качества кабелей NYM

Приведены методы контроля, которые, не являясь строго соответствующими стандарту DIN, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля стандарту может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, количество проволок в жиле, целостность изоляции, заполнения и оболочки и легкость (без повреждений) их разделения.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, стенки заполнения и оболочки, а также наружный диаметр. Измерение диаметра проволок dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

расшифровка, технические характеристики, конструкция, применение

На рынке кабельной продукции большой популярностью пользуются марки соответствующие международным стандартам. Одним из таких является кабель NYM, выпускаемый по германскому образцу. Особенности этого кабеля можно разобрать по буквенной маркировке.

Расшифровка маркировки NYM

В состав маркировки входит буквенно-цифровое обозначение, которое характеризует параметры кабеля.

Рассмотрите их более детально:

  • N – указывает на то, что данная марка изготавливается в соответствии с германским стандартом Normenleitung;
  • Y – указывает на материал изоляции, которым покрываются жилы кабеля, в данном случае это поливинилхлорид или сокращенно ПВХ;
  • M – указывает на наличие наружной оболочки в кабеле, походит от немецкого Mantelleitung;
  • J – указывает на то, что кабель оснащен защитной жилой заземления PE с соответствующим желто-зеленым окрасом;
  • O — указывает на то, что в модели присутствует нулевой проводник N с соответствующим синим окрасом.

Рассмотрите пример расшифровки маркировки для кабеля NYM – J – 3 × 2,5. Здесь представлена модель с поливинилхлоридной изоляцией кабеля, в которой присутствует выделенный заземляющий провод. Всего в кабеле три жилы сечением по 2,5 мм2 каждая. Устройство всех элементов внутри кабеля  NYM определяется его конструктивными особенностями.

Конструкция

Для лучшего понимания конструкции  кабеля NYM рассмотрим его устройство на конкретном примере.

Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

  • 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
  • 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

Таблица: цветовая маркировка жил кабеля

Цвет наружной изоляции проводника Назначение
 синий Нейтраль (N)
 жёлто-зелёный Проводник защитного заземления (PE)
 чёрный,
коричневый,
серый
Фазные проводники.
  • 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
  • 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Количество жил и сечение каждой Номинальная толщина изоляции, мм Номинальная толщина промежуточного слоя, мм Номинальная толщина оболочки, мм Номинальное сечение кабеля ,мм2
Минимум Максимум
2х1,5 0,6 0,4 1,4 8,4 9,8
2х2,5 0,7 0,4 1,4 9,8 11
3х1,5 0,6 0,4 1,4 8,8 10,5
3х2,5 0,7 0,4 1,4 10 11,5
3х4 0,8 0,4 1,4 11,5 13
4х1,5 0,6 0,4 1,4 9,5 11
4х2,5 0,7 0,4 1,4 11 12,5
4х4 0,8 0,4 1,6 12,5 14,5
4х6 0,8 0,6 1,6 14,5 16,5
5х1,5 0,6 0,4 1,4 9,9 12
5х2,5 0,7 0,4 1,4 11,5 13,5
5х4 0,8 0,6 1,6 14 16,5
5х6 0,8 0,6 1,6 15,5 18

Технические характеристики

Чтобы определить  возможность использования кабеля NYM в тех или иных устройствах, необходимо учитывать его техническими характеристиками. Такими характеристиками для NYM являются:

  • Номинальное напряжение – может использоваться в электрических сетях с питающим напряжением не более 660 В и с частотой 50 Гц.
  • Номинальный рабочий ток – определяется сечением проводника, как и смежный параметр – максимально допустимый ток, который может протекать кратковременно в аварийных ситуациях.
  • Температурные пределы – величина температуры, в которой NYM может нормально выполнять свои функции без потери заданных параметров и разрушения каких-либо элементов. Для кабеля NYM предел составляет от – 50ºС до + 50ºС.
  • Сопротивление жилы – устанавливается для каждого конкретного кабеля индивидуально и определяет его пропускную способность или допустимый ампераж.
  • Сопротивление изоляции – определяет диэлектрические свойства изолирующего слоя, как между проводниками, так и от каждого проводника до токопроводящих элементов, которые могут касаться наружной оболочки.
  • Радиус изгиба – не должен превышать 4 наружных диаметров самого кабеля.
Рис. 2: допустимый радиус изгиба кабеля

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:

  • Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
  • Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
  • Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
  • Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.

Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.

Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их  более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.

Применение

Кабель NYM применяется в качестве устройства для передачи электрической энергии в силовых цепях. Широкое распространение данная марка получила в электроснабжении как бытовых, так и промышленных объектов. За счет разнообразного конструктивного исполнения может устанавливаться для однофазных и трехфазных цепей, как с выделенным заземляющим или нулевым проводником, так и без таковых.

Рис. 3. применение NYM для однофазных и трехфазных потребителей

NYM применяется для изготовления проводки, как внутреннего, так и наружного размещения. В первом случае закладка в стенах выполняется стандартным способом без необходимости использования дополнительных приспособлений. Наружное крепление осуществляется также по открытым участкам стен, но в отличии от других марок кабельно-проводниковой продукции не требует дополнительной защиты и изоляции при помощи тех же кабель-каналов, гофры и т.д., так как количество слоев диэлектрика и так обеспечивает достаточный уровень изоляции. Исключением для наружной установки являются стены из горючего материала и те участки, на которых  NYM проходит под прямыми солнечными лучами и его необходимо защитить от ультрафиолета.

Также кабель NYM используется для подключения мощного оборудования и силовых агрегатов. Для этого подбираются как  двухпроводные, так и более разветвленные варианты, в зависимости от типа нагрузки. В качестве примера, может использоваться для изготовления удлинителя, питающего электрический инструмент во время строительных работ. Так как уровня изоляции NYM более чем достаточно для любых классов электроинструмента.

Может устанавливаться в качестве токоведущего элемента в пожаро- и взрывоопасных помещениях каких-либо объектов. Где установка других типов кабельно-проводниковой продукции не допускается.

Основные производители

Следует отметить, что отличительное качество кабеля NYM обеспечивается международным стандартом, который присущ не только германским маркам, но и ряду отечественных производителей. Разумеется, что отечественные образцы ничем не хуже, но отличаются более демократичной ценой. Среди отечественных следует выделить:

  • «Севкабель»;
  • «Конкорд»;
  • «Камкабель»;
  • «Псковкабель».

Среди зарубежных производителей, имеющих соответствующие сертификаты и поставляющих свою продукцию на отечественный рынок, следует выделить:

  • Сербский «Novkabel AD»
  • Германские «Lapp Kabel», «Каbeltec», «TKD Kabel»;
  • Французский «Nexans» ;
  • Турецкий «DENIZLI CABLE LTD».

Приобретая кабель NYM от этих компаний, вы можете быть уверены в его  соответствии заявленным параметрам. Если же вам попалась модель от других производителей, то чтобы определить подделку, обратите внимание на маркировку. Компании, не соответствующие стандарту стараются всячески переименовать свою продукцию в схожую по названию NUM или HUM вместо NYM. Это можно увидеть на оболочке:

Рис. 4: Пример неоригинальной маркировки

Как видите на рисунке, верхний кабель имеет оригинальную маркировку, а два других отличаются от нее. Поэтому гарантировать те же технические характеристики для них невозможно.

в чем разница и что лучше выбрать для проводки

При проектировании внутренней электрической разводки жилых и производственных помещений одним из ключевых вопросов является выбор кабельной продукции. Электрики и домашние мастера часто задаются вопросом, какой кабель лучше выбрать — NYM или ВВГнг, ведь оба варианта считаются наиболее популярным марками кабельной продукции, используемой для монтажа внутренней проводки домов и квартир. Найти ответ на все вопросы помогут приведенные ниже сравнительные характеристики и особенности применения продукции этих марок.

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Технические характеристики

Основные параметры сравниваемых кабельных марок близки, поэтому приведено сравнение только отличающихся характеристик. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем ознакомиться со следующими статьями:

Говоря об отличительных параметрах ВВГнг, допустимая температура эксплуатации находится в диапазоне от -50°С до +50°С. Срок службы, в соответствии с технической документацией составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичное уплотнение на входах в оборудование.

Кабель NYM может эксплуатироваться при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной прокладке. Кабель рекомендован к применению во взрывоопасных помещениях, в электроустановках которых требуется полная герметизация вводов в оборудование. Так что выбрать для работы в таких условиях лучше именно его.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

  • повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
  • улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
  • более легкая разделка и монтаж;
  • поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
  • более эстетичный внешний вид;
  • более длительный срок эксплуатации.

Преимущества ВВГнг:

  • более широкий заявленный диапазон температуры эксплуатации;
  • не поддерживает горение при групповой прокладке;
  • считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
  • более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:

Надеемся, благодаря предоставленной информации вам стало понятно, что лучше выбрать: NYM или ВВГнг для проводки в квартире и доме, а также в чем разница между двумя марками кабеля. Если остались вопросы, обязательно задавайте их в комментариях!

Будет полезно прочитать:

Кабель NYM. Устройство и применение. Характеристики и как выбрать

Электрический кабель NYM является качественным немецким аналогом отечественного кабеля ВВГ, который используется как в бытовых условиях, так и в промышленном производстве. Этот кабель заслужил признание многих работников по электрическому монтажу, так как обладает улучшенными эксплуатационными характеристиками и многими преимуществами, по сравнению с российскими образцами подобной продукции.

Рассматриваемый кабель имеет медные жилы, производится по немецкому стандарту, обладает высокой надежностью, качественной изоляцией, пластичностью, гибкостью, не поддерживает горение.

Особенности устройства

  • Наружная оболочка кабеля выполнена из поливинилхлорида.
  • Между внешней оболочкой и жилами имеется промежуточный слой негорючего герметика – мелонаполненной резины.
  • Токоведущие жилы изолированы поливинилхлоридной изоляцией.
  • Число жил может быть от 1 до 5.
  • Жилы изготовлены из меди, могут состоять как из одной проволоки, так и из нескольких проволок, в зависимости от сечения.
  • Маркировка по цвету соответствует международным стандартам. Согласно отечественным правилам провод заземления должен иметь желто-зеленый цвет. Допускается выполнять оболочку провода земли чисто зеленого, либо желтого цвета. Фазные проводники могут быть окрашены в различные цвета.

Основные характеристики

Кабель NYM имеет следующие технические параметры:

  • Частота тока 50 герц.
  • Номинальная величина напряжения 660 В.
  • Площадь сечения токопроводящих жил 1,5-35 мм2.
  • Рабочая температура -50° +50°.
  • Наименьшая температура укладки – не менее -5°.
  • Наименьший допускаемый радиус изгиба – не менее 4 диаметров кабеля.
  • Срок эксплуатации 30 лет.
  • Гарантийный срок работы – 5 лет.
Остальные технические данные кабеля зависят от его типоразмера.

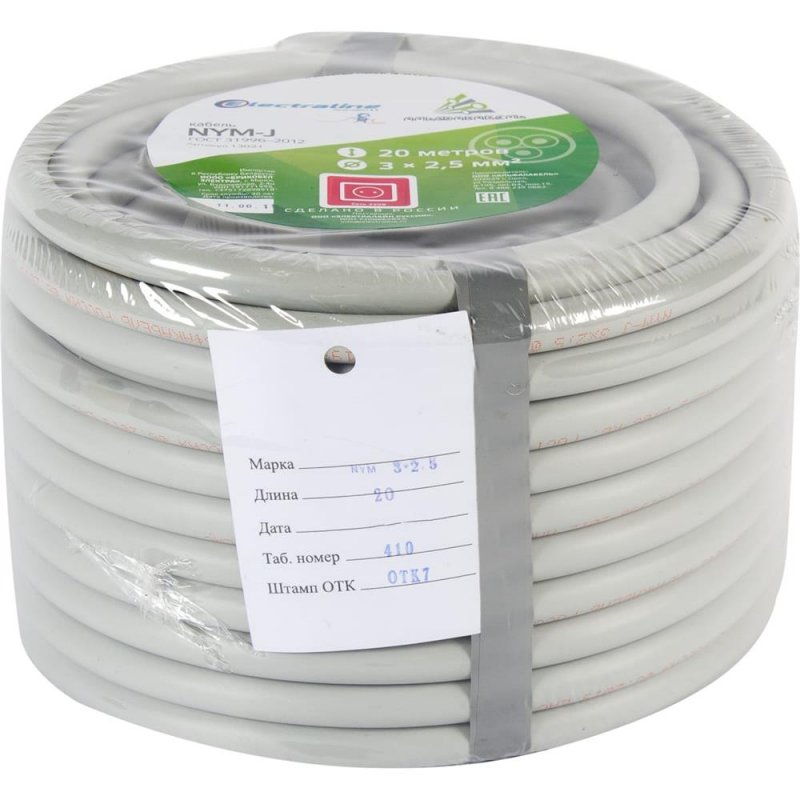

Кабель NYM-J

Кабель NYM-O

Выбор сечения медного кабеля до 3х жил:

Расшифровка обозначения кабеля
  • N – классификация по немецкому стандарту Normenleitung.
  • Y – материал изоляции поливинилхлорид.
  • М – установка в разных условиях.

Также к обозначению кабеля могут добавляться различные приставки, которые увеличивают число его разновидностей, например, приставки «-О», «-J», которые обозначают, что в кабеле имеется провод заземления синего или желто-зеленого цвета.

Кабель NYM может иметь обозначение «VDE» на защитной оболочке. Она означает, что кабель соответствует всем международным стандартам, и может применяться в помещениях с повышенной пожарной опасностью.

Область использования

Сама маркировка кабеля говорит нам о том, что кабель NYM можно применять в различных работах по электрическому монтажу как в бытовых, так и в промышленных областях. Так как устройство силового кабеля включает в себя слой, устойчивый к горению, кабель обычно применяют при монтаже электрической проводки в деревянных постройках, для наружной укладки на улице в местах, защищенных от солнечных лучей.

В бытовых условиях NYM, имеющий несколько токоведущих жил, можно применять для скрытой и внешней укладки проводки. Его используют для подключения приборов освещения, для розеток и в других местах. Допускается использование в грунте с условием его прокладки с защитой, например, в гофре.

Основные достоинства
  • Кабель имеет много положительных отзывов от квалифицированных специалистов по электромонтажным работам. Этот тип кабеля рекомендуется применять в силовых и осветительных цепях.
  • Возможность применения кабеля в пожароопасных местах.
  • Высокое качество изготовления. Кабель перед поступлением в торговую сеть проходит жесткий контроль, который обеспечивает соблюдение необходимой площади сечения жил и толщине изоляции.
  • Высокая эластичность и гибкость кабеля. Промежуточный слой выполнен из резины. Это достоинство позволяет применять кабель для укладки в труднодоступных местах, в грунте, на большое расстояние.

Из недостатков можно отметить повышенную стоимость продукции, в отличие от отечественных образцов кабельной продукции.

Известные производители

Рассмотрим, какие производители выпускают кабель NYM. Из зарубежных производителей лидерами стали TKD Kabel, Lapp Kabel, Helukabel (Германия). Также повышенным качеством славится продукция таких именитых изготовителей, как Nexasn (Франция) и Denizli Cable (Турция).

На российском рынке появляется кабель NYM таких производителей, как Псковкабель, Камкабель, Севкабель.

  • При покупке рекомендуется проверить толщину токоведущих жил. Для этого желательно иметь с собой измерительный прибор.
  • При возникновении сомнений в качестве кабеля, лучше сначала купить небольшой кусок кабеля, и проверить его свойства, например, способность не поддерживать горение.
  • При подборе сечения кабеля для освещения подходит 1,5 мм2, для подключения электрической плиты – 6 мм2, для розеток – 2,5 мм2.
  • Для однофазной сети целесообразно применять кабель с тремя жилами, из которых одна жила будет желто-зеленой расцветки для заземления.
  • Обычно продавцы навязывают вместо кабеля NYM, купить кабель ПВС, ШВВП или какой-либо другой. Это является уловкой продавцов, так как предлагаемые образцы являются не кабелями, а шнурами, у которых другие области применения.
Похожие темы:

Кабели NYM, NUM

Электрический силовой кабель NYM является современным типом кабеля пришедший к нам из Европы. В частности аббревиатура NYM является немецким обозначением кабеля. С использованием кабеля NYM для монтажа проводки по евростандарту, появилась необходимость и в «евроразводке» электроэнергии.

NYM применяют в стационарной прокладке электрических цепей номинальным напряжением до 660В и частотой 50 Гц. В связи с тем, что силовой кабель отвечает всем нормативным актам и документам, NYM приобретает на рынке всё большую популярность при монтаже электропроводки. Благодаря тройной изоляции, кабель обладает пожаростойкими характеристиками, почти не выделяет дымовыделения, по этому рекомендуется для прокладки в жилых и офисных помещениях с сечением жил соответствующих классу 1 и 2 по ГОСТУ 22483.

Помимо важных характеристик по безопасности, электрический медный кабель можно прокладывать во влажных и сухих производственных помещениях, в блоках и на специальных кабельных эстакадах. Медные жилы однопроволочные при сечениях от 1,5 до 10м2 или многопроволочные от 16 до 35мм2. Конструктивно жилы покрыты ПВХ пластикатом, с разной расцветкой, что соответствует нормативам, но и очень удобно при монтаже. Расстояние между жилами заполнено невулканизированной резиновой смесью, оболочка кабеля также стоит из негорючего ПВХ пластиката. Наполнение из невулканизированной резины поддерживает горение, а изоляция жил и оболочка кабеля — самозатухающие.

Изготавливается кабель марки NYM по немецкому стандарту VDE 0250 часть 204 (нормативы союза немецких электротехников). В РФ производит кабель NYM по стандарту VDE, лишь только СевКабель, кабель NUM является клоном, его производят разные кабельные заводы (Псковский кабельный завод, Кавказкабель и т.д.), изготавливают по техническим условиям (ТУ). Как Вы понимаете норматив VDE отличается от ТУ разработанными российскими электротехниками, по этому толшина изоляции и прочие параметры будут отличаться, а это значит, что все характеристики по безопасности будут иными.

В первом случае, кабель по нормативу VDE рекомендуется при угрозе незначительных повреждениях самого кабеля во время прокладки, во втором случае, на наш взгляд, клон электрического кабеля NYM стоит покупать, если Вы уверены, что никаких повреждений кабелю нанесено не будет!

Особенности и характеристики силовых кабелей NYM и ВВГнг-LS

Такие силовые кабели, как NYM и ВВГнг-LS наиболее популярны на современном рынке кабельно-проводниковой продукции. Предлагаем рассмотреть их некоторые особенности.

Кабель NYM

Силовой кабель NYM применяется как на гражданских, так и на промышленных объектах. Кабель NYM используется для установки электроцепей  на напряжение до 660 В и частотой 50 Гц. Кабель NYM обладает  высокими эксплуатационными характеристиками, надежностью, безопасностью и простотой в использовании. Кабель NYM обладает оболочкой из ПВХ-пластиката, которая обладает негорючим свойством при одиночной прокладке. Благодаря этому кабель NYM можно прокладывать в местах, где предъявляются повышенные требования к пожарной безопасности. Это могут быть, разного рода склады, на которых хранятся взрывоопасные вещества или лаборатории.

Если кабель NYM прокладывается пучком, то он теряет качество пожаробезопасности, в таком случае используют кабель NYMнг-LS.

Кабель NYM, как правило производится многожильным, в его конструкции от 2 до 5 жил круглой формы. Диаметр жил кабеля NYM составляет от 1,5 мм до 35 мм. Жила кабеля NYM производится как однопроволочная, так и многопроволочная. Цвет изоляции жилы кабеля NYM может быть различным, это сделано для упрощения проведения монтажных работ

При производстве кабеля NYM принято использовать следующие цвета – синий, коричневый, черный, желто-зеленый и серый. Синий цвет означает нейтраль, желто-зеленый, как правило, это жила заземления.

Если в кабеле NYM делится на два вида Jи О, это зависит от присутствия или отсутствия жилы заземления.

Для кабеля NYM есть некоторые ограничения при применении. Кабель NYM не принято использовать при монтаже вне помещений, это связано с тем, что ПВХ оболочка кабеля NYM разрушается под действием ультрафиолетового излучения.

При необходимости прокладки кабеля на открытом воздухе лучше использовать кабель ВВГ, этот кабель является аналогом кабеля NYM. Стоит вспомнить, что первоначально кабель NYM был только немецкого производства и в нашу страну его привозили только из Германии. Но с течением времени очень многие отечественные производители стали изготавливать кабель NYM у нас на родине.

Если говорить о кабеле ВВГ, то он отличается от кабеля NYM более широкой сферой использования, при этом обладает не таккими хорошими эксплуатационными характеристиками.

Кабель ВВГ

Кабель ВВГнг-ls – это один из видов кабеля ВВГ. Отличие состоит лишь в том, что кабель ВВГнг-LS является не распространяющим горение и кроме того, при воздействии повышенной температуры практически не выделяет ядовитого дыма (хлористый водород).

Еще одно отличие кабеля ВВГнг-LS от кабеля NYM – это невозможность использование первого при пониженных температурах. (ниже -30 градусов). При этом прокладка кабеля ВВГнг-LS возможна при температуре до -15 градусов. Обычная температура, при использовании кабеля ВВГнг-LS не должна быть выше 50 градусов. При аварийном режиме кабель ВВГнг-LS способен работать непродолжительное время при температуре до +70 градусов.

Для информации нашему читателю: в квартире или загородном доме между комнатами лучше всего устанавливать стойкие итальянские ламинированные двери, поскольку они изготовлены из цельного массива дерева, покрытые надёжным ламинатом. Итальянские двери — это поистине произведение искусства, от которого сложно отвести глаза, очень красивые и надёжные двери.

Итальянские ламинированные двери

.

5 фактов, которые должен знать каждый

Кабель NYY: Понимание того, какой из них использовать в ваших проектах

Семейство кабелей NYY — это довольно широкий и универсальный набор кабелей, которые можно использовать в широком спектре электрических и силовых приложений. . Однако выбор того, какая из спецификаций кабеля NYY является наиболее подходящей для проекта, требует понимания того, что означает каждый код спецификации. Например, глубокое понимание значения кабеля NYY по сравнению со значением кабеля NYM может помочь электрикам и инженерам решить, нужен ли один кабель NYY или же с многожильными кабелями подойдет.

В этом посте мы рассмотрим некоторые основы семейства кабелей NYY J и дадим несколько советов о том, как можно сэкономить деньги при покупке кабелей.

1. Что такое кабель NYY?

Как и другие члены семейства кабелей NYY, кабель NYY O широко используется в системах передачи и распределения электроэнергии. Каждая из букв в «NYY» обозначает реальное значение кабеля NYY, а именно:

  • N, обозначает медную жилу
  • Y, обозначает изоляцию из ПВХ (внутреннюю)
  • Y, обозначает кабель с внешней прокладкой из ПВХ.

Используя эти сокращения, легко понять, что кабель NYY означает кабель с одной или несколькими медными жилами с ПВХ изоляцией и изолированной внешней оболочкой из ПВХ.Оба Y — это аббревиатура от спецификации кабеля NYY, обозначающего ПВХ: один для внутренней оболочки жилы, а другой — для внешней оболочки. Буквой N обозначен кабель с медной жилой. Кроме того, при просмотре спецификации кабеля NYY вы можете встретить кабель с такой этикеткой, как NYY 185. Эти числовые данные определяют калибр кабеля — 185 мм.

Оставаясь в семействе кабелей NYY, есть и другие кабели, которые также обозначают свою уникальную спецификацию среди этой иерархии кабелей.Например, вы можете встретить кабель NYA. В данном случае обозначения первых двух букв одинаковы — они обозначают кабель с медной жилой с ПВХ изоляцией. Однако буква «A» в спецификации кабеля NYA означает, что это кабель с медной жилой с одной медной жилой и только с одним слоем изоляции из ПВХ.

2. Что означает кабель NYY?

Прежде чем принять решение о том, какой тип медной жилы и кабеля из ПВХ использовать, следует разобраться в различных классификациях NYY.В системе обозначений электрических кабелей спецификация кабеля NYY означает следующее:

  • N = означает, что кабели имеют медную жилу.
  • Y = означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
  • Y = Относится к внешней ПВХ-изоляции.

Кабели NYY, как правило, являются небронированными кабелями. Как и многие продукты из семейства NYY, используются для электроснабжения в подземных, внутренних, бетонных, водных и других статических системах. где минимальный риск механического повреждения кабеля.

3. Для чего используется кабель NYY-j?

Понимая, для чего используется кабель NYY j, можно сравнить этот тип кабеля с другим кабелем из семейства кабелей NYY J — кабелем NYY O. Во-первых, давайте посмотрим на обычную надпись в этих кабелях — «NYY». В этом формате:

  • N = «N» означает, что кабель изготовлен с медным сердечником.
  • Y = первый «Y» указывает на тип внутренней изоляции. В этом случае это означает, что кабель имеет внутреннюю изоляцию из ПВХ; и
  • Y = вторая буква «Y» сообщает электрикам и инженерам больше о внешней изоляции этого кабеля NYY.В данном случае это относится к кабелю с внешней изоляцией из ПВХ.

. Остались две другие буквы «j» и «o» в спецификациях кабеля NYY J и кабеля NYY O. Основное различие между этими двумя продуктами заключается в том, что кабель NYY J поставляется с зелено-желтым заземляющим проводом. Аналогичный кабель NYY O не имеет заземляющей жилы.

Учитывая эту разницу, для электротехнических и инженерных проектов безопасно использовать кабель NYY J в различных приложениях, в том числе под землей, в подводных областях и при строительстве под открытым небом.Как и аналог кабеля NYY O, кабель NYY J также часто используется при строительстве бетонных и кирпичных кладок. Однако эти кабели не используются в сжатых бетонных изделиях, подверженных вибрации, или в проектах, где бетон чрезмерно трясется.

4.NYY против кабеля NYM?

И кабель NYY, и кабель NYM являются частью семейства кабелей NYC. В семейство кабелей NYM входят изделия с медной жилой и одножильным или более чем одним жильным кабелем, экранированным внешней оболочкой из ПВХ.Эти кабели обычно используются для приложений в диапазоне от 0,6 кВ до 1 кВ.

Кабель NYM, с другой стороны, обозначает аналогичный кабель с медной жилой и изоляцией из ПВХ. Однако буква «M» в кабеле NYM означает наличие более одной жилы кабеля внутри внешней оболочки из ПВХ. Таким образом, кабель NYM 1.5 может иметь несколько кабелей NYY калибра 1,5, заключенных во внешний ПВХ-кожух. Эти кабели обычно используются в приложениях от 300 до 500 В.

Внутри семейств кабелей NYY и NYM есть дополнительные типы кабелей, например кабели с классом «j» или «o».Например, кабель NYY-j и кабель NYMJ используют зеленый / желтый провод заземления. По сравнению с этим, кабели NYM-o и NYY-o не используют этот дополнительный провод заземления.

5. Оптимальное соотношение цены и качества кабеля NYY

Иногда возникает соблазн взглянуть на прайс-лист на кабель NYY и подумать, что покупка выгодна. Тем не менее, простая проверка цен не позволяет электрикам и инженерам убедиться, что они получают прибыль от своих покупок кабеля NYY. Истинное соотношение цены и качества достигается за счет большего, чем то, что предлагает наклейка цены.

Прежде чем вы решите, какой продукт купить, независимо от требуемой спецификации кабеля NYY, важно определить, кто является производителем или поставщиком. Здесь, в ZW Cable, мы уже много лет производим широкий спектр кабелей, широкий спектр 4-жильных кабелей NYY, NYA и NYY. Разнообразие предлагаемых нами продуктов означает, что у наших клиентов есть единый источник для удовлетворения всех своих потребностей в кабелях NYY.

Но для нас есть нечто большее, чем простое разнообразие продуктов. Мы обеспечиваем соблюдение некоторых из самых высоких в отрасли процессов обеспечения качества.Будь то кабель NYY-o, который вам нужен, или кабель любой другой спецификации NYY, который вы ищете, — вы уверены, что приобретаемый у нас продукт соответствует самым высоким стандартам.

Наконец-то мы не уступим по цене! Независимо от того, проверяете ли вы цену на кабель MYMJ или сравниваете нашу цену на кабель NYY с прайс-листами конкурентов. Помните — разнообразие нашей продукции, наша репутация и гарантия качества поставляются с любым кабелем NYY, который вы покупаете у нас. И это настоящее соотношение цены и качества!

Монтажный кабель NYM, одно- или многожильный

Монтажный кабель NYM предназначен для проводки внутри зданий, доступен в одно- или многожильном исполнении с серой оболочкой из ПВХ. Подходит для использования в сухих, влажных или влажных помещениях и может быть установлен в, на или под штукатуркой, кирпичной кладкой или бетоном.

Не подходит для укладки в встряхиваемый, вибрирующий или сжатый бетон, для наружного использования только при защите от прямых солнечных лучей. LSZH (низкий уровень дыма без галогена) для повышения пожарной безопасности и версии с экраном (N) YM (St) могут быть доступны по запросу.

Строительство — Монтажный кабель NYM
одножильные или многопроволочные одножильные медные проводники
Изоляция жил из поливинилхлорида (ПВХ)
жилы, скрученные в несколько слоев с внутренней оболочкой
Наружная оболочка из специального серого ПВХ (TM1)

Technical — Монтажный кабель NYM
Конструкция проводника: класс 1 (одножильный) или класс 2 (негибкий многопроволочный)
— см. Stranding / Resistance page
радиус изгиба: 6 x общий диаметр
номинальное напряжение: 300 В / 500 В рабочий, 2000 В тест
текущий рейтинг: см. Диаграмму NYM & (N) YM (St)
диапазон температур: от 0 ° C до + 70 ° C при эксплуатации
конструкция: в целом согласно VDE0250 T.204
огнестойкий: согласно EN 50265-2-1, IEC 60332-1
Идентификатор сердечника: 2 жилы = цвет по VDE 0293 без заземления (зеленый / желтый)
3+ жилы = окрашены в соответствии с VDE 0293 с землей (включая количество жил)
— см. Цветовые коды на странице

Технические характеристики для печати доступны здесь: Монтажный кабель NYM, одно- или многожильный.

Для других силовых или проводных кабелей вернитесь на первую страницу PVC Power & General Wiring Cables .

Примечание: низкий уровень дыма, нулевой уровень галогенов / отсутствие галогенов (LSZH, LSOH, LSHF, OHLS) не следует путать с LSF (низкий уровень дыма и дыма), подробное объяснение представлено на нашей первой странице LSZH Control Flex.

Все размеры следует рассматривать как номинальные, а изображения используются только в иллюстративных целях. Хотя Central Cables Ltd приложила все разумные усилия для обеспечения ее точности, информация, содержащаяся в данном документе, может быть ошибочной или упущенной и может быть изменена без предварительного уведомления.Ни при каких обстоятельствах Central Cables Ltd не несет ответственности за любой ущерб, возникший в связи с описанной информацией.

NYM-J / NYM-O — Немецкие стандартные промышленные кабели

Применение и описание

NYM подходит для промышленного и домашнего применения. Он также предназначен для сухих, влажных и влажных открытых площадок. как под штукатурку, так и под бетон.Однако не рекомендуется прокладывать кабель в уплотненный конкретный. Наружное применение допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Стандарт и допуск

DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1, Директива CE по низковольтному оборудованию 73/23 / EEC и 93/68 / EEC, соответствует требованиям ROHS

Кабельная конструкция

— Одножильный или многопроволочный одножильный медный провод
— по DIN VDE 0295 кл.1 или п. 2, BS 6360 кл. 1 или п. 2 и IEC 60228 кл. 1 или п. 2
— ПВХ изоляция TI1 согласно DIN VDE 0281 часть 1
— Цветовая маркировка согласно DIN VDE 0293-308
— Проводники скручены в слой
— Наружная оболочка из высокогибкого ПВХ типа TM1 в соответствии с DIN VDE 0281 часть 1

Технические характеристики

— Рабочее напряжение: 300/500 вольт
— Испытательное напряжение: 2000 вольт
— Минимальный радиус изгиба: 4 x Ø
— Температура изгиба: от + 5 ° C до + 70 ° C
— Фиксированная температура установки: от -40 ° C до + 70 ° C
— Огнестойкость: IEC 60332.1
— Сопротивление изоляции:> 20 МОм x км

Параметр кабеля

AWG Кол-во ядер x Номинальная площадь поперечного сечения # x мм² Номинал Толщина изоляции мм Номинальная толщина оболочки мм Номинальный диаметр, мм Номинальная масса меди, кг / км Номинальная масса кг / км
16 (цельный) 1X1.5 0,6 1,4 5,4 14,4 40
16 (цельный) 2 Х1,5 0,6 1,4 8,7 29 170
16 (цельный) 3 X1.5 0,6 1,4 9,1 43 135
16 (цельный) 4 Х1,5 0,6 1,4 9,8 58 160
16 (цельный) 5 X1.5 0,6 1,4 10,3 72 190
16 (цельный) 7 Х1,5 0,6 1,4 11,5 101 235
16 (цельный) 10 X1.5 0,6 1,4 13,8 144 330
16 (цельный) 12 Х1,5 0,6 1,4 14,4 173 405
14 (цельный) 1 X2.5 0,7 1,4 6 24 70
14 (цельный) 3 Х2,5 0,7 1,4 10,4 72 190
14 (цельный) 4 X2.5 0,7 1,4 11,3 96 230
14 (цельный) 5 Х2,5 0,7 1,4 12 120 270
14 (цельный) 7 X2.5 0,7 1,6 13,2 168 342
12 (цельный) 1X4 0,8 1,6 6,6 38 80
12 (цельный) 3 х 4 0.8 1,6 12 115 258
12 (цельный) 4 х 4 0,8 1,6 13 154 330
12 (цельный) 5 х 4 0.8 1,6 14,5 192 410
10 (сплошной) 1X6 0,8 1,6 7,2 58 105
10 (сплошной) 3 X6 0.8 1,6 13 173 320
10 (сплошной) 4 X6 0,8 1,6 15,1 230 460
10 (сплошной) 5 X6 0.8 1,6 16,1 288 540
8 (цельный) 1X10 1,0 1,6 8,4 96 155
8 (цельный) 4 х 10 1.0 1,6 17,6 384 680
8 (цельный) 5 х 10 1,0 1,6 19,2 480 850
6 (7/14) 1X16 1.2 1,8 9,9 154 230
6 (7/14) 4 х 16 1,2 1,8 21,3 614 1048
6 (7/14) 5 х 16 1.2 1,8 23,4 768 1280
4 (7/12) 1х25 1,4 2,0 12 240 325
4 (7/12) 4X25 1.4 2,0 25,8 960 1649
4 (7/12) 5 х 25 1,4 2,0 28,7 1200 1970
2 (7/10) 4X35 1.4 2,0 28,5 1344 2000

Монтажные кабели | NYM-J / NYM-O Кабель с оболочкой из ПВХ | Силкон


303-680-5159
1-800-677-8942

Одобрено VDE

Sealcon, Inc, Европейский и внутренний кабель

Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Вес
кг / км
Масса
кг / км
AWG
39050 NYM-J 1G1.5 RE 5,4 14,4 40,0 16
39001 NYM-O 1X1.5 RE 5,4 14,4 40,0 16
39006 NYM-O 2X1,5 RE 8,7 29,0 170,0 16
39056 NYM-J 3G1.5 RE 9,1 43.0 135,0 16
39007 NYM-O 3X1.5 RE 9,1 43,0 135,0 16
39058 NYM-J 4G1.5 RE 9,8 58,0 160,0 16
39009 NYM-O 4X1.5 RE 9,8 58,0 160,0 16
39066 NYM-J 5G1.5 RE 10,3 72,0 190,0 16
39017 NYM-O 5X1.5 RE 10,3 72.0 190,0 16
39072 NYM-J 7G1.5 RE 11,5 101,0 235,0 16
39023 NYM-O 7X1.5 RE 11,5 101,0 235,0 16
39076 NYM-J 10G1.5 RE 13,8 144,0 330,0 16
39077 NYM-J 12G1.5 RE 14,4 173,0 405,0 16
39055 NYM-J 1G2.5 RE 6,0 24.0 70,0 14
39024 НИМ-О 1Х2,5 РЭ 6,0 24,0 70,0 14
39057 NYM-J 3G2.5 RE 10,4 72,0 190,0 14
39008 NYM-O 3X2.5 RE 10,4 72,0 190,0 14
39059 NYM-J 4G2.5 RE 11,3 96,0 230,0 14
39010 NYM-O 4X2,5 RE 11,3 96.0 230,0 14
39067 NYM-J 5G2.5 RE 12,0 120,0 270,0 14
39018 NYM-O 5X2,5 RE 12,0 120,0 270,0 14
39075 NYM-J 7G2.5 RE 13,2 168,0 342,0 14
39051 NYM-J 1G4 RE 6,6 38,0 80,0 12
39002 NYM-O 1X4 RE 6,6 38.0 80,0 12
39074 NYM-J 3G4 RE 12,0 115,0 258,0 12
39060 NYM-J 4G4 RE 13,0 154,0 330,0 12
39011 NYM-O 4X4 RE 13.0 154,0 330,0 12
39068 NYM-J 5G4 RE 14,5 192,0 410,0 12
39019 NYM-O 5X4 RE 14,5 192,0 410.0 12
39052 NYM-J 1G6 RE 7,2 58,0 105,0 10
39003 NYM-O 1X6 RE 7,2 58,0 105,0 10
39078 NYM-J 3G6 RE 13.0 173,0 320,0 10
39061 NYM-J 4G6 RE 15,1 230,0 460,0 10
39012 NYM-O 4X6 RE 15,1 230,0 460.0 10
39069 NYM-J 5G6 RE 16,1 288,0 540,0 10
39020 NYM-O 5X6 RE 16,1 288,0 540,0 10
Европейский номер детали. Описание и № Проводники x сечение. мм 2 Наружный Ø (мм) Медь Вес
кг / км
Масса
кг / км
AWG
39053 NYM-J 1G10 RE 8,4 96,0 155,0 8
39004 NYM-O 1X10 RE 8.4 96,0 155,0 8
39062 NYM-J 4G10 RE 17,6 384,0 680,0 8
39013 NYM-O 4X10 RE 17,6 384,0 680.0 8
39070 NYM-J 5G10 RE 19,2 480,0 850,0 8
39021 NYM-O 5X10 RE 19,2 480,0 850,0 8
39054 NYM-J 1G16 RM 9.9 154,0 230,0 6
39005 NYM-O 1X16 RM 9,9 154,0 230,0 6
39063 NYM-J 4G16 RM 21,3 614,0 1048.0 6
39014 NYM-O 4X16 RM 21,3 614,0 1048,0 6
39071 NYM-J 5G16 RM 23,4 768,0 1280,0 6
39022 NYM-O 5X16 RM 23.4 768,0 1280,0 6
39079 NYM-J 1G25 RM 12,0 240,0 325,0 4
39064 NYM-J 4G25 RM 25,8 960,0 1649.0 4
39015 NYM-O 4X25 RM 25,8 960,0 1649,0 4
39073 NYM-J 5G25 RM 28,7 1200,0 1970,0 4
39065 NYM-J 4G35 RM 28.5 1344,0 2000,0 2
39016 NYM-O 4X35 RM 28,5 1344,0 2000,0 2
  • Кабель с внешней оболочкой из ПВХ согласно DIN VDE 0250 Часть 204
  • Диапазон температур
    Гибкость
    от + 5 ° C до + 70 ° C (от + 41 ° F до + 158 ° F)
    Стационарная установка
    от -40 ° C до + 70 ° C (от -40 ° F до + 158 ° F)
  • Номинальное напряжение
    U 0 / U 300/500 В
  • Испытательное напряжение 2000 V
  • Минимальный радиус изгиба
    Стационарная установка 4x кабель Ø
  • Радиационная стойкость
    До 80×10 6 кДж / кг (до до 80 Мрад)
  • Значения калорийности
    См. Техническую информацию
  • Одножильный или многопроволочный, простой медный проводник согласно DIN VDE 0295 кл.1 или п. 2, BS 6360 cl. 1 или п. 2 и IEC 60228 кл. 1 или п. 2
  • Изоляция жил из ПВХ, TI1 согласно DIN VDE 0281 Часть 1
  • Цветовая кодировка DIN VDE 0293-308
  • Скрученные проводники в слое
  • Специальная внешняя оболочка из ПВХ TM1, по DIN VDE 0281 часть 1
  • Цвет оболочки: Серый (RAL 7035)
Для промышленного и электромонтажного назначения.
Используется на открытом воздухе, в сухом, влажная и влажная среда в открытое и скрытое, а также как в кладке, так и в цементе, не подходит для встраивания в затвердевший или сжатый бетон. Возможно использование только на открытом воздухе. пока кабель защищен от прямых солнечных лучей.
= Продукт соответствует нормам ЕС. Директива по низковольтному оборудованию 2006/95 / EG.
  • ПВХ самозатухающий и негорючий согласно VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 (эквивалент DIN VDE 0472 часть 804 метод испытания B)
  • RE = круглый провод, однопроволочный
    RM = круглый провод, многопроволочный
  • G = с желто-зеленым заземлением
    x = без желто-зеленого заземления (OZ)
  • Размеры
  • AWG являются приблизительными эквивалентами ценности.Фактическое сечение находится в мм².

Товаров по цене


Обновить Easy Quote

является эксклюзивным импортером продукции HUMMEL.Мы предлагаем более 6000 различных типов и размеров RoHS-совместимых герметичных фитингов для снятия натяжения , зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепровода, промышленных корпусов и других сопутствующих продуктов для прокладки кабелей, которые считаются лучшими в отрасли.

NYM

NYM

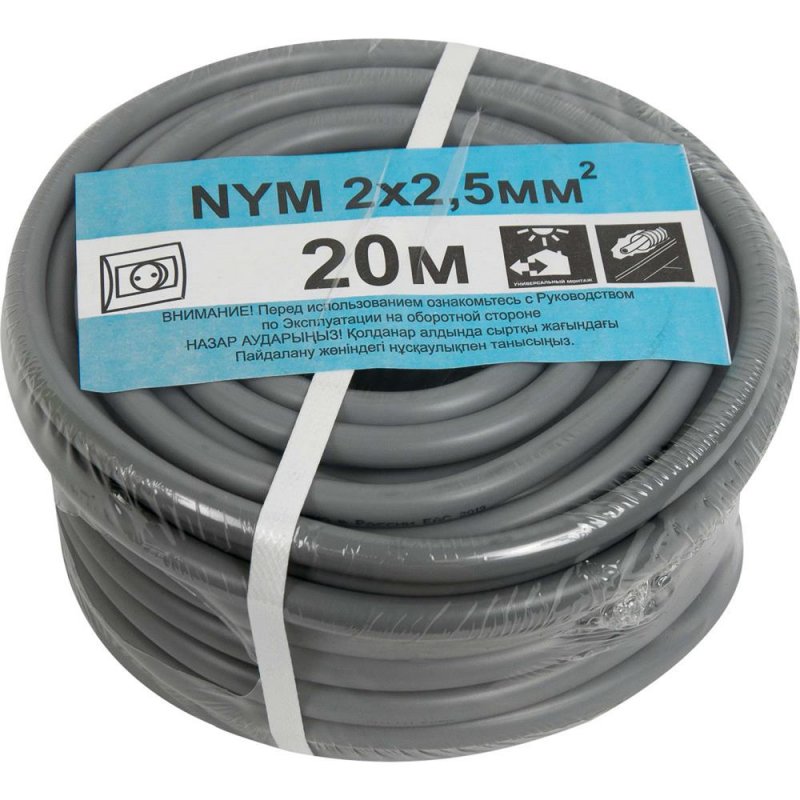

Кабель монтажный с ПВХ изоляцией и оболочкой
HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4


СТРОИТЕЛЬСТВО
Провод неизолированный медный провод класса 1 или 2, в соотв. согласно EN 60228

Изоляция ПВХ компаунд TI1 в соотв. с EN 50363-3

Наполнитель сердечников, покрытых невулканизированной резиной или пластиком

Оболочка ПВХ компаунд TM1 в соотв. согласно EN 50363-4-1

ПРИМЕНЕНИЕ

Монтажный кабель для домашнего и промышленного использования.Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

ТЕХНИЧЕСКИЕ ДАННЫЕ


Эквиваленты:
PP в соотв. к HRN N.C3.200
A05VV-U, A05VV-R в соотв. к HRN HD 21.4 S2
YM в соотв.с ÖVE-K 41-4

Стандарты:
HRN HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

Номинальное напряжение: U0 / U = 300/500 В
Испытательное напряжение : 2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Стационарная установка: -20 C до +70 C
При коротком замыкании макс. 5s: 160 C

Поведение при пожаре:
Огнестойкий (самозатухающий) кабель
в соотв.согласно EN 60332-1-2

Минимальный внутренний радиус изгиба: Кабель 4xØ

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство

Внешний диаметр

Проводник
сопротивление
при 20 ° C

Cu
вес

Кабель
вес

упаковка *
мм 2 ок.мм Ом / км кг / км ок. кг / км
1 х 6 7,3 3,08 57,6 105 КОТ 100, СП40 500
1 х 10 8,5 1,83 96 155 КОТ 100, СП40 500
1 х 16 9,8 1,15 153,6 230 КОТ 100, СП45 500
2 х 1,5 8,5 12,1 28,8 105 КОТ 100, СП40 500
2 х 2,5 9,8 7,41 48 134 КОТ 100, СП45 500
3 х 1,5 8,9 12,1 43,2 123 КОТ 100, СП40 500
3 х 2,5 10,4 7,41 72 176 КОТ 100, СП45 500
3 х 4 12,0 4,61 115,2 248 КОТ 100, СП50 500
3 х 6 14,8 3,08 182,8 342 КОТ 100, СП60 500
3 х 10 17,7 1,83 288 585 КОТ 100, ДБ08 500
3 х 16 19,2 1,15 460,8 790 DB09 500
4 х 1,5 9,6 12,1 57,6 144 КОТ 100, СП45 500
4 х 2,5 11,3 7,41 96 212 КОТ 100, СП50 500
4 х 4 13,0 4,61 153,6 302 КОТ 100, СП60 500
4 х 6 14,9 3,08 230,4 416 КОТ 100, ДБ08 500
4 х 10 19,4 1,83 384 715 DB08 500
4 х 16 21,9 1,15 614,4 987 DB09 500
5 х 1,5 10,5 12,1 72 173 КОТ 100, СП40 500
5 х 2,5 12,3 7,41 120 256 КОТ 100, СП60 500
5 х 4 14,2 4,61 192 363 КОТ 100, ДБ08 500
5 х 6 16,2 3,08 288 506 КОТ 100, DB08 4000
5 х 10 21,2 1,83 480 874 DB09 500
5 х 16 24,0 1,15 768 1213 DB10 500
7 х 1,5 11,6 12,1 100,8 208 КОТ 100, СП50 500
7 х 2,5 13,1 7,41 168 325 КОТ 100, СП50 500
Обозначение цвета оболочки

(gy) серый

* Упаковка: КОТ 100 = катушка 100 м, СП = кабель на фанерной катушке, ДБ = кабель на деревянном барабане

PDF Скачать сертификат VDE DoP

Китай Ным Кабель Производители и Завод — Размеры, Цена

Ним кабель / Ним электрический кабель / Ним кабель питания

Описание продукта

Ним кабель / Ним электрический кабель / Ним кабель питания

Силовой кабель с ПВХ изоляцией

Этот продукт подходит для номинального напряжения переменного тока 1.8 / 3кв и под ЛЭП.

Типичные механические и физические свойства кабеля, электрические свойства соответствуют GB / T12706-2008 и IEC60502-2004

Рабочие характеристики кабеля управления

1) Температура прокладки: ≥0 ℃

2) Допустимая длительная рабочая температура проводов не должна превышать 70 ℃.


3) Во время короткого замыкания (продолжительностью менее 5 секунд) максимальная температура жилы кабеля не должна быть выше 160 ° C

4) Радиус изгиба


одножильный кабель: 20D

multi-core calbe: 15D (D = диаметр)

5) Испытание выдерживаемого напряжения переменного тока кабеля

004

5

номинальное напряжение (кв)

0.6/1

1,8 / 3

номинальное напряжение (кв)

3,5

6,5

продолжительность (мин)

004

Тип, название, возможность укладки

00

медный сердечник

сердечник

внутренний кабель / подземная и сильная коррозия, не выдерживает механических нагрузок

номер модели

номер модели

возможность укладки

vv

vlv

внутренний / туннельный, трубопровод, кабельный канал, легковоспламеняющиеся и сильные коррозии

vy

vly

vv22

vlv22

внутри помещений / кабельный канал / трубопровод / под землей и сильная коррозия, не выдерживает тяговых усилий

vv23

vlv23

под землей / кабельный канал / трубопровод и сильная коррозия, не выдерживает тяговых усилий

vv32

vlv32

под землей, вал, вода и сильная коррозия, не выдерживают сильных тяговых усилий

vv33

vlv33

под землей, шахта, вода и сильная коррозия, не выдерживают сильных тяговых усилий

vv42

vlv42

под землей, шахта и сильная коррозия, могут выдерживать сильные тяговые усилия

vv43

vlv43

под землей, шахта т и сильная коррозия, могут выдерживать сильные тяговые усилия

Диапазон производства

сердечник / поперечное сечение / напряжение

0.6/1

1,8 / 3

одноядерный

1.5-100

10-10000

двухжильный

1.5-240

1.5-240

10-240

трехжильный

1,5-300

10-300

3 + 1

2.5-300

10-300

4

2.5-300

10-300

5

2,5-300

10-300

3 + 2

2,5-300

10-300

4 + 1

2.5-300

10-300

Информация о компании

Shandong New Luxing Cable Co., Ltd.

1. Наша фабрика специализируется на производстве видов кабеля (электрический провод, силовой кабель, контрольный кабель, неизолированный провод, Cu / XLPE / SWA / ПВХ, медный кабель, алюминиевый электрический кабель, бронированный кабель, воздушный кабель; 0,3 мм / 0,5 мм / 0,75 мм / 1 мм / 1,5 мм / 2,5 мм / 3,5 мм / 4 мм / 6 мм / 10 мм / 16 мм / 25 мм / 35 мм / 50 мм / 70 мм / 95 мм / 120 мм / 150 мм / 185 мм / 240 мм / 300 мм / 400 мм / 500 мм / 630 мм / 800 мм; 12В, 220В, 300 / 300В, 300 / 500В, 450 / 750В, 0,6 / 1кВ, 1,8 / 3кВ, 3,6 / 6кВ, 6/6 (10) кВ, 8,7 / 10 (15) кВ, 11кВ, 12 / 20 кВ, 18/20 (30) кВ, 21/35 кВ, 26/35 кВ, 33 кВ, 110 кВ, 132 кВ; 1/2/3/3 + 1/3 + 2/4/4 + 1/5/6/7 / 8/10/16 core) с 1999 года.

2. Наша фабрика имеет три производственных базы в городах Тенгжоу, Дэчжоу и Уси, а количество сотрудников превышает 700 человек.

3. Наши кабели соответствуют стандартам хорошего качества и прошли стандартную аутентификацию ISO9001 / 14000, CE, CCC, IEC, BS, EN, AWG, UL.

4. Наша компания имела постоянные партнерские отношения с SGCC и STATE GRID CORPORATION OF CHINA (крупнейшее энергетическое предприятие Китая) и многими другими крупными государственными предприятиями нашей страны.

5. Поставить электрические провода и силовые кабели стандарта IEC / BS / EN / VDE в Африку (Уганда, Южная Африка, Кения, Зимбабве)…), Южная Америка (Бразилия …), Южная Азия (Пакистан …), Юго-Восточная Азия (Мьянма, Таиланд, Индонезия, Филиппины, Малайзия, Камбоджа …), Восточная Азия (Корея …), Рынок Европы (Чешская республика …).

6. Также может соответствовать многим стандартам страны, таким как кабель NYM, морской кабель DPYC / MPYC / TPYC, строительный провод THHN / THWN / TW, кабель AWG / UL …

нимб кабель / ним электрический кабель / ним кабель питания

Мы можем обеспечить конкурентоспособные цены и спотовые поставки.

Наши услуги

Хорошая команда: мы предлагаем вам по конкурентоспособной цене лучшее качество Электрический провод и силовой кабель с лучшим обслуживанием.

Сертификаты

Сертификаты: ISO9001 / 14000, RoHS, CE, CCC, IEC, BS, EN, VDE Стандарт электрических проводов и силовых кабелей

Фото клиента

Добро пожаловать на наш завод по производству электрических проводов и силовых кабелей

Упаковка и доставка

Мы предлагаем услуги «от двери до двери».

кабель нимый / электрический кабель ним / силовой кабель ним

Контакт:

Hot Tags: кабель нимый, Китай, производители, завод, размеры, цена, на продажу

NYM-O-2×1,5 Монтажный кабель (N) YM-O 2×1,5 мм² 300 / 500V -5..70 ° C 100 м / уп, белый Elit GlobalStore ™


Изображение иллюстративное

Монтажный кабель (N) YM-O 2×1.5мм² 300 / 500В -5..70 ° C 100м / уп, белый

Код: NYM-O-2×1,5

Цена

€ 59,00 /ПК
(70,80 € / шт с НДС)
Пакет 100м, цена за единицу 0,59EUR / м

Наличие:

На складе

Вес:

0,115 кг / м

Приложение
Этот кабель подходит для промышленного и домашнего применения.Он предназначен для сухих, влажных и влажных открытых площадок, а также под штукатуркой, стенами и бетоном. Однако не рекомендуется прокладывать кабель в уплотненном концентрате. Наружное применение допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Примечание
CE = продукт соответствует Директиве ЕС по низковольтному оборудованию 73/23 / EEC.
Соответствует RoHS.

re = круглый проводник гладкий
rm = круглый многожильный провод

Кабельная конструкция

  • Одножильный или многопроволочный медный сердечник согласно DIN VDE 0295 и IEC 60228 кл.1 или п. 2
  • Изоляция жил из ПВХ
  • Жилы имеют цветовую маркировку согласно DIN VDE 0293-308, жилы скручены в несколько слоев
  • (N) Версия YM (St), электростатический экран (St) из пластиковой (Al-PET) фольги + дренажный провод Cu Sn
  • Оболочка из специального ПВХ, цвет оболочки серый
  • Самозатухающий и огнестойкий ПВХ согласно DIN VDE 0482 часть 265-2-1 / EN 50265-2-1 / IEC 60332-1
Технические характеристики
  • Строительный кабель из ПВХ согласно DIN VDE 0250 часть 204
  • Температура на проводе макс.+70 ° С
  • Диапазон температур:
    при установке от -5 ° C до +50 ° C
    после установки макс. +70 ° С
  • Номинальное напряжение Uo / U 300/500 В
  • Испытательное напряжение переменного тока 2000 В
  • Минимальный радиус изгиба 6x диаметров кабеля
  • Радиационная стойкость до 80 x 10 6 кДж / кг
    (до 80 Мрад)
Продукт: Количество ядер
x поперечное сечение жилы
[мм 2 ]
Прибл.внешний Ø [мм]: Вес меди
[кг / км]
Масса [кг / км]
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-O
NYM-O
NYM-O
NYM-O
3×1.5
3×2,5
3×4
3×6
4×1,5
4×2,5
4×4
4×6
5×1,5
5×2,5
5×4
5×6
5×10
5×16
2×1,5
2×2,5
3×1,5
4×1,5
9,1
10,4
12,0
13,0
9,8
11,3
13,0
15,1
10,3
12,0
14,5
16,1
19,2
23,4
8,7
8,9
9,1
9,8
43,0
72,0
115,0
173,0
58,0
96,0
154,0
230,0
72,0
120,0
192,0
288,0
480,0
768,0
29,0
48,0
43,0
58,0
135
190
258
320
160
230
330
460
190
270
410
540
850
1280
115
157
135
160
См.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
