Obd 2 распиновка разъема. Разъем OBD-2: назначение, устройство, протоколы и режимы диагностики

Что такое разъем OBD-2 в автомобиле. Для чего он нужен. Как устроен диагностический порт OBD2. Какие протоколы использует. Какие режимы диагностики поддерживает. Как правильно подключаться к разъему OBD2.

Что такое разъем OBD-2 и для чего он нужен

OBD-2 (On-Board Diagnostics, второе поколение) — это стандартизированный диагностический разъем, который устанавливается на все современные автомобили. Основные функции разъема OBD-2:

• Считывание диагностических кодов неисправностей (DTC)
• Просмотр текущих параметров работы систем автомобиля
• Сброс кодов неисправностей и индикатора «Check Engine»
• Проведение диагностических тестов различных систем
• Программирование и обновление электронных блоков управления

Разъем OBD-2 позволяет подключать диагностическое оборудование и получать доступ к электронным системам автомобиля. Это значительно упрощает диагностику неисправностей и обслуживание современных авто.

Расположение и устройство диагностического разъема OBD-2

Стандартный 16-контактный разъем OBD-2 обычно располагается в салоне автомобиля под панелью приборов со стороны водителя. Типичные места установки:

• Под рулевой колонкой
• Возле центральной консоли
• Под крышкой блока предохранителей

Распиновка разъема OBD-2 стандартизирована и включает следующие ключевые контакты:

• 4, 5 — «масса»
• 16 — питание от АКБ
• 6, 14 — CAN High/Low
• 7 — K-Line
• 15 — L-Line

Остальные контакты могут использоваться для специфических протоколов диагностики разных производителей.

Основные протоколы диагностики через OBD-2

Через разъем OBD-2 может осуществляться обмен данными по различным протоколам диагностики:

• ISO 9141-2 — европейские и азиатские автомобили
• ISO 14230 (KWP2000) — более новая версия ISO 9141
• SAE J1850 PWM — автомобили Ford
• SAE J1850 VPW — автомобили General Motors
• ISO 15765 (CAN) — современный протокол на шине CAN

Большинство современных автомобилей используют протокол CAN, как наиболее быстрый и универсальный. Диагностическое оборудование должно поддерживать все основные протоколы для совместимости с разными авто.

Режимы диагностики по стандарту OBD-2

Стандарт OBD-2 определяет 10 основных режимов диагностики:

1. Текущие параметры работы систем
2. Сохраненный стоп-кадр при появлении ошибки
3. Считывание кодов неисправностей
4. Сброс кодов ошибок
5. Результаты проверки кислородных датчиков
6. Мониторинг дополнительных систем
7. Коды неподтвержденных ошибок
8. Управление исполнительными механизмами
9. Информация о автомобиле (VIN и др.)
10. Постоянные коды ошибок

Не все автомобили поддерживают все режимы. Чем современнее автомобиль, тем больше режимов диагностики обычно доступно.

Как правильно подключаться к разъему OBD-2

При подключении диагностического оборудования к разъему OBD-2 важно соблюдать следующие правила:

• Использовать только совместимые диагностические адаптеры
• Отключать зажигание перед подключением/отключением
• Не прикладывать чрезмерных усилий при стыковке разъемов
• Соблюдать полярность подключения
• Не замыкать контакты разъема
• Использовать качественное программное обеспечение

При правильном подключении и использовании разъем OBD-2 позволяет быстро и эффективно проводить диагностику современных автомобилей.

Преимущества использования диагностики по OBD-2

Стандартизированный диагностический интерфейс OBD-2 имеет ряд важных преимуществ:

• Универсальность — единый разъем для всех современных авто
• Доступность оборудования — широкий выбор сканеров
• Быстрота диагностики — мгновенное считывание данных
• Точность — прямой доступ к электронным системам
• Экономия времени на поиск неисправностей
• Возможность самостоятельной диагностики

Все это делает диагностику по OBD-2 незаменимым инструментом для современных автомехаников и автовладельцев.

Ограничения диагностики через OBD-2

При всех преимуществах у диагностики через разъем OBD-2 есть и некоторые ограничения:

• Не все системы автомобиля доступны через OBD-2
• Некоторые производители ограничивают доступ к данным
• Для расширенной диагностики требуется дорогое оборудование
• Не всегда возможно точно локализовать неисправность
• Требуются знания и опыт для правильной интерпретации данных

Поэтому в сложных случаях может потребоваться дополнительная диагностика с использованием специализированного оборудования.

Перспективы развития автомобильной диагностики

Технологии автомобильной диагностики продолжают развиваться. Основные тенденции:

• Расширение списка диагностируемых параметров
• Внедрение беспроводных интерфейсов диагностики
• Интеграция с облачными сервисами анализа данных
• Развитие систем удаленной диагностики автомобилей
• Использование технологий искусственного интеллекта

Все это позволит сделать диагностику и обслуживание автомобилей еще более быстрым и эффективным процессом.

что это, диагностика и расшифровка ошибок в автомобиле

Понятие интерфейса между объектом, управляемым при помощи компьютеризированного оборудования, и устройством, выполняющим функции контроля и диагностики, подразумевает жёсткую стандартизацию протокола обмена информацией. В случае автомобиля необходимость в этом присутствует, но в единообразии не очень заинтересованы производители.

Содержание статьи:

• 1 История диагностики с OBD II
  • 1.1 Что такое EOBD
• 2 Основная функция диагностического разъема
  • 2.1 Где находится
  • 2.2 Распиновка разъема ОБД 2
• 3 Классификация протоколов
  • 3.1 A
  • 3.2 B
  • 3.3 C
  • 3.4 Протокол ISO9141
  • 3.5 J1850 VPW
• 4 Расшифровка ошибок по системе OBD2
  • 4.1 Первый знак
  • 4.2 Второй знак
  • 4.3 Третий знак
  • 4.4 Четвертый и пятый символы
• 5 OBD2 и ELM327

Однако на законодательном уровне всё же удалось создать нечто стандартное, удобное для проверяющих организаций и частных предприятий по диагностике и ремонту. Это интерфейсный диагностический разъём OBD II, которым сейчас снабжены практически все автомобили.

История диагностики с OBD II

Изначально мало кто заботился об удобстве автомобильных диагностов. Микрокомпьютеры, управляющие агрегатами машины, могли быть проверены дилерскими средствами, в свободную продажу не поступающими и открытыми кодами не обеспеченными. Поэтому первый шаг был сделан государственными организациями, призванными следить за экологической чистотой транспорта.

Появился контрольный стандарт в США, где Калифорния всегда славилась, как самый требовательный к ограничению загрязнений окружающей среды двигателями внутреннего сгорания штат.

По теме: Что такое CAN-шина в автомобиле (устройство и схема подключения)

К середине 90х годов описание разъёма окончательно сформировалось в виде OBD II, то есть второго финального варианта исполнения. On-Board Diagnostics II стал обязателен к применению на всех автомобилях в США после 1996 года.

Что такое EOBD

Встречающаяся аббревиатура EOBD особого смысла в понятие OBD не добавляет, и даже нет точной определённости, что значит дополнительная буква в начале.

Это может быть сокращение от European, намёк на дополнительные способности Enhanced или просто бессмысленная приставка Electronic (других просто не существует).

Но чаще склоняются к началу внедрения позитивного американского стандарта в производство европейских автомобилей. Тем более, что рынок США всегда считался самым важным.

В результате параллельно с американскими стандартами на диагностический интерфейс SAE образовались и общемировые ISO.

В большинстве случаев идентичные, но с другими цифробуквенными обозначениями, а чаще применяется тот, который раньше появился. Это относится к протоколам физического и логического уровней.

Основная функция диагностического разъема

Диагностический разъём необходим для возможности организации связи внешнего контрольного компьютера с внутренними вычислительными ресурсами автомобиля. Через него информация визуализируется на мониторах и может быть считана и проанализирована специалистами автосервисов.

Это позволяет своевременно и быстро найти неисправность, тем самым, с точки зрения законодателей, оперативно предотвратить экологическое нарушение, а мастера получили инструмент, с помощью которого постепенно смогли выполнять те же сервисные процедуры, что и официальные дилеры.

Где находится

Расположение разъёма также стандартизировано, расстояние от руля не должно превышать 16 дюймов, более того, указаны совершенно точные места в нескольких вариантах для монтажа разъёма.

Обычно он прикрыт от загрязнений, но точное расположение в конкретном автомобиле и способ доступа хорошо известен ремонтникам.

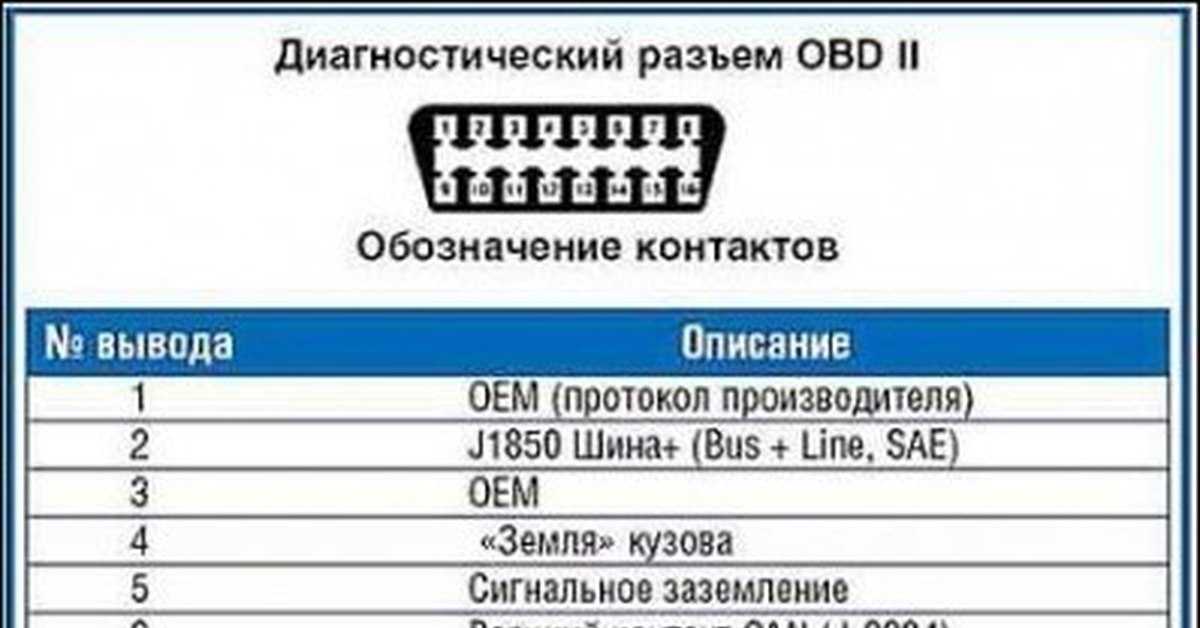

Распиновка разъема ОБД 2

Очевидно, что назначение всех контактов в подобной системе должно быть чётко прописано. Использован стандартный 16-контактный разъём. а наиболее важные соединения однозначно привязаны к номерам контактов (пинам):

• положительная и отрицательная линии интерфейса типа SAE J1850 разведены на 2 и 10 контакты соответственно;
• аналогично линии High и Low CAN-шины (ISO 15765-4, SAE J2284) задействуют 6 и 14 контакты;
• на свободные контакты может быть выведена и низкоскоростная CAN-шина;
• 7 и 15 контакты используются для интерфейсов K-line и L-line ISO 9141-2 и ISO 14230;
• контакты 4 и 5 отведены под силовое и сигнальное заземление, могут быть просто соединены вместе перемычкой;
• постоянное питание 12 Вольт вне зависимости от включения зажигания подаётся на 16 контакт;
• остальные контакты жёстко не стандартизированы, производители часто используют их на своё усмотрение, например, для подачи напряжения питания после замка зажигания или главного реле, вывода питающего провода бензонасоса или коммутации цепей иммобилайзера.

Использование тех или иных контактов можно определить визуально, обычно если цепь не применяется, то пин в гнезде отсутствует полностью.

Классификация протоколов

Привести всё к единому протоколу обмена не удалось, поскольку система разрабатывалась и внедрялась сразу многими производителями, а затем непрерывно совершенствовалась, что продолжается и сейчас.

Удивительно ещё, что протоколов относительно немного. Укрупнённо их можно насчитать примерно девять, хотя если замечать все различия, то гораздо больше. Но особых проблем с совместимостью не возникает, сканеры включают в себя все интерфейсы, от первых, до самых совершенных.

A

Протоколы класса A самые низкоскоростные, но одновременно и простые, базируются на традиционных компьютерных последовательных интерфейсах, то есть не требуют значительных мощностей в виде преобразующих микроконтроллеров. Скорость до 10 кбит в секунду. Это то, что называют K-line.

B

Чуть более быстрые и сложные интерфейсные последовательные протоколы, лучше защищены от помех, используют различные виды модуляции цифрового сигнала. Скорость примерно в 5-10 раз выше.

C

Пока самые современные протоколы, к ним относится CAN-шина, то есть скорость порядка 500 кбит/c, увеличена разрядность кодовых посылок и усложнены прочие алгоритмы. Хорошая помехозащищённость дифференциального сигнала с витой пары.

Протокол ISO9141

Содержит два провода K и L, хотя обмен вполне возможен и по двунаправленной K-линии, без контроля по L. Раньше широко использовались «шнурки» — универсальные K-line адаптеры. Работает вполне надёжно, но очень медленно.

J1850 VPW

Относится к группе протоколов американского стандарта J1850. Применяется на машинах GM. Работает впятеро медленнее, чем полностью аналогичный по логике J1850 PWM, используемый Ford.

Различаются интерфейсы по физической реализации, одно- или двухпроводные линии, модуляция по широте или по скважности. Описаны в одном стандарте.

Расшифровка ошибок по системе OBD2

Общим для всех производителей являются коды ошибок DTC (Diagnostic Trouble Code), не всегда и всеми соблюдаемые, но к этому стремятся. Обычно каждый код содержит четыре или пять знаков.

Первый знак

Им может быть одна из четырёх букв:

• B – кузов, то есть код относится к кузовному оборудования, салону и прочему;
• P – силовой агрегат;
• C – шасси;
• U – сетевое обеспечение.

Подобная локализация задумана для удобства работы с кодами на ранних этапах, без расшифровок.

Второй знак

Второй знак примерно относит кодировку к стандартной на уровне ISO или используемой производителем. Здесь пока единства нет. «0» — это кодовая страница ISO или SAE.

Третий знак

Конкретизирует подсистему, где произошла неисправность. Согласно таблицам, где приводятся все коды, это может быть зажигание, питание, электронное обеспечение, элементы трансмиссии и прочие группы устройств.

Четвертый и пятый символы

Данные знаки выступают в роли двузначного кода, конкретизирующего произошедшую ошибку. Например, обрыв, замыкание, пропуск, выход значений из допустимых рамок. Выглядят хорошей подсказкой диагносту, хотя и не всегда.

OBD2 и ELM327

Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.

Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.

Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.

Это интересно:

 Расшифровка всех значков на приборной панели автомобиля

Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.

При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.

Режимы компьютерной диагностики OBD-2.

Часть 2.

• > Главная
• > Новости
• > Обзор автомобилей
• > Двигатели
• > Диагностика
• > Контакты

jaguar +i pace, jaguar +i pace цена, jaguar +i pace +в россии, jaguar +i pace цена +в россии, jaguar +i pace купить, Tesla Model S,рекуперация энергии, jaguar +i pace характеристики, алека иссигониса, ягуар +и пэйс, corris grey, Volvo XC60

Режимы компьютерной диагностики OBD-2. Часть 2.OBD-2,dlc,Diagnostic Link Connector,mitchell +on demand,скачать mitchell +on demand,16-контактного диагностического разъема,iso 9141 2,iso 9141 2 k line,1 iso,k line,k line диагностика, диагностический разъем форд, диагностический разъем, концерн gm, разъем обд 2, разъем распиновка, распиновка диагностического разъема обд 2, распиновка разъема обд 2

Режимы компьютерной диагностики, closed loop, open loop, open loop closed loop, температура охлаждающей жидкости, fuel pressure, расположение датчика кислорода, iso9141, iso14230 4 kwp2000, iso14230, obd 2 стандарт, протокол obd 2, obd 2, код obd 2, протокол диагностика, vin код, vin код автомобиля, CAN

hyundai kona обзор, hyundai kona, hyundai kona electric, hyundai kona ev, hyundai kona 2019, hyundai kona фото, hyundai kona electric цена, hyundai kona цена, hyundai kona характеристики, hyundai kona electric 64kwh, hyundai kona electric 64 kw

hyundai solaris 2019, hyundai solaris 2019 цена, hyundai solaris 2019 комплектации, hyundai solaris 2019 комплектации +и цены, hyundai solaris 2019 рестайлинг, hyundai solaris седан 2019, hyundai solaris 2019 фото салона, новый солярис, новый solaris, hyundai солярис 2019

Что такое OBD, ЭБУ, компьютерная диагностика, OBD-2, дилерский сканермотор-тестер, диагностика авто, интерфейс, Data Stream, log файл, осциллограф, осциллограммы, графики, квалифицированная диагностика, протокол обмена, электронный блок управления

nissan juke 2020, ниссан жук, ниссан juke, новый nissan juke 2020, ниссан джук, nissan juke, juke гибрид, новый juke 2020, juke 2020, juke кроссовер, nissan propilot, поддержка apple carplay, apple carplay android, система android auto, android auto

Краш-тест Лада Веста. Lada улучшает пассивную безопасность.

лада веста, лада веста кросс, краш-тест, лада , веста, веста кросс, lada vesta, lada vesta cross, vesta cross, vesta, cross

OBD2,OBD-2,OBD 2,ОБД2,ОБД-2,ОБД 2,ОБД,OBD,EOBD, J1850VPW,J1850PWM,ISO 9141-2,ISO 14230-4,KWP 2000,CAN-BUS,CAN,диагностические коды,иммобилайзер,система ABS,определение неисправностей,On Board Diagnostic, протокол диагностики,считывание кодов

renault ez, renault ez flex, renault ez flex цена, renault ez flex купить, renault ez ultimo, renault ez pro, продажа renault, продажа renault master, продажа renault kangoo, рено renault kangoo, renault kangoo z e, renault kangoo

лада веста экспорт, лада веста св, купить лада веста, лада веста фото, комплектации лады весты, комплектация лады веста цена, кузов лада веста, цена лады весты, новая лада веста, краш тест лада веста, краш тест лада веста кросс, краш тест лада веста св, краш тест лада веста св кросс

Диагностика автомобиля, важно знать! диагностика автомобиля,компьютерная диагностика автомобиля,компьютерная диагностика,самодиагностика автомобиля,ЭБУ,Check Engine,код ошибки,блок управления, электронный блок управления,диагностика двигателя.

комбинированный впрыск, двигатели +с непосредственным впрыском топлива, комбинированный впрыск топлива, двигатель +с комбинированным впрыском, система питания +с комбинированным впрыском, комбинированный впрыск непосредственно распределенный, система распределенного впрыска топлива, распределенный +и непосредственный впрыск топлива, распределенный впрыск топлива +что +это, система непосредственного впрыска топлива, непосредственный впрыск топлива

ford focus active, ford focus active 2019, ford focus active цена, ford focus active +в россии, ford focus active купить, ford focus active 2019 цена, ford active, active x

kia rio, модели kia rio, kia rio x, kia rio x line, kia rio 4, kia rio купить, kia rio двигатели, kia rio салон, киа рио, купить киа рио, киа рио цена, купить kia, киа рио хэтчбек, GT Line, Kia Rio GT Line,киа рио фото,киа рио видео

skoda scala +в россии, skoda scala фото, skoda scala, skoda новый хэтчбек scala, новый компактный хэтчбек skoda scala, салон skoda scala, skoda scala 2019

bmw inext, bmw vision inext, bmw vision inext презентация, автосалон +в лос анджелесе 2018, автосалон +в лос анджелесе

mercedes benz +a class, mercedes benz +a class цена, mercedes benz +a class 2018, mercedes benz технические характеристики,mercedes benz 2018, mercedes benz цена, купить mercedes benz

новый рено логан 2019, renault logan mcv, renault logan mcv stepway, renault logan mcv купить +в россии, логан универсал,dacia logan mcv, новый renault logan,renault logan двигатели, renault logan размеры, renault logan stepway 2018, lada largus renault logan

kia soul ev, kia soul 2019, kia soul багажник, kia soul фото, новый kia soul, kia soul ev купить, kia soul салон, kia soul ev +в россии, kia soul кроссовер, kia soul ev цена, сравнение kia soul, kia soul x line, kia x line, x line, киа x line, Los Angeles motor show

Презентация OBD и диагностического порта OBD2

Автомобили содержат все больше и больше электроники, а системы становятся все более сложными, поэтому стало необходимо иметь доступ к этой информации.

Поэтому порт OBD2 был принят автопроизводителями и доступен во всех автомобилях.

Стандарт OBD (бортовая диагностика) был первоначально введен CARB (Калифорнийским советом по воздушным ресурсам) для контроля выбросов загрязняющих веществ от транспортных средств. Появление электронных компьютеров для управления двигателем и связанными с ними компьютерами позволило транспортным средствам уменьшить выбросы загрязняющих веществ. OBD гласит, что транспортное средство должно постоянно контролировать бесперебойную работу двигателя на протяжении всего срока его службы.

Существует несколько стандартов OBD:

• OBD или OBDI стандартизирует разъем, чтобы он был идентичен на всех автомобилях. Протокол связи остается более или менее конкретным в зависимости от производителя.
• OBDII прибыл в США в 1996 году для определения общих протоколов.
• EOBD для европейского OBD на основе OBDII специально для европейских автомобилей.

EOBD был введен в Европе одновременно со стандартом EURO3 для загрязняющих веществ от транспортных средств. В нем говорится, что о сбоях в выбросах необходимо сигнализировать с помощью индикатора на приборной панели и что коды, соответствующие обнаруженным сбоям, должны быть записаны транспортным средством.

Купите диагностический сканер OBD2

Стандарты и даты применения

В результате, начиная с EURO3 и Европейской директивы 98/69/EC, стандарт применяется в зависимости от автомобилей со следующих дат:

Некоторые автомобили не подпадающие под действие директивы, тем не менее, могут быть совместимы. Это зависит от того, насколько производители готовы к новой директиве и от их готовности внедрить стандарт.

PS: Следует отметить, что коммерческие и служебные автомобили также подпадают под действие этой директивы, но даты их применения разные (2006/2007).

Индикатор неисправности двигателя (MIL)

Евро 3 и его директива объявили о появлении нового индикатора на приборных панелях автомобилей . MIL для «M alfunction I ndicator L amp» — это значок, обозначающий блок двигателя оранжевого/желтого цвета (красный цвет запрещен), указанный в стандарте ISO 2575. Напротив приведены некоторые примеры для различных моделей автомобилей.

Этот индикатор сигнализирует о проблеме в системе контроля загрязнения окружающей среды автомобиля. В зависимости от неисправностей возможно несколько режимов работы:

• Горит постоянно : обнаружена и подтверждена ЭБУ неисправность, влияющая на выброс загрязняющих веществ. Автомобиль может продолжать движение…
• Мигает : : обнаружена неисправность, которая может привести к выходу из строя некоторых устройств автомобиля. В этом случае настоятельно рекомендуется остановить автомобиль при первой же возможности. Обычно этот режим также означает, что транспортное средство переходит в отказоустойчивый режим (обороты и мощность двигателя ограничены).
• Прерывистый : неисправность обнаружена, но система не подтвердила наличие неисправности. Индикатор выключается сам по себе.
• Выкл. : В этом случае не активна неисправность, связанная с загрязнением. Это не обязательно означает, что неисправность отсутствует. Некоторые из них очень мало влияют на работу автомобиля, например неисправность свечей накаливания, как описано в нашем примере .

Купите OBD2
диагностический сканер

Диагностический разъем

Директива гласит, что разъем должен располагаться внутри салона. Обычно он находится под рулем в блоке предохранителей или под пепельницей возле ручника.

Если вы не можете найти свой диагностический разъем, перейдите на нашу страницу расположение разъемов OBD , чтобы помочь вам найти его.

Вид спереди на разъем автомобиля (здесь Dacia Logan)

Распиновка разъема:

PS: Следует отметить, что остальные контакты могут быть использованы производителем по мере необходимости.

Номер контакта	Описание
1
2	J1850 BUS+ (SAE)
3
4	Chassis ground
5	Signal ground
6	CAN High
7	K line (ISO)
8
9
10	J1850 BUS- (SAE)
11
12
13
14	CAN LOW
15	L Линия (ISO)
16	Батарея
16	БАЙТКА. 0003 Хотя порт стандартизирован, несколько протоколов связи остаются возможными в зависимости от производителей. Ниже они представлены пятью столбцами ISO 9141-2, ISO 14230, SAE J1850, ISO 15765 и SAE J1979. Работа программного обеспечения в интерфейсах ELM заключается в декодировании этих различных стандартов связи. Наше программное обеспечение преобразует кадры из интерфейсов ELM в интерпретируемые данные на основе стандарта SAE J1979. Различные протоколы Протоколы на основе линий K и L Все описанные ниже протоколы используют один и тот же носитель (одинаковое электрическое соединение). Однако различия в отправляемых данных означают, что они несовместимы друг с другом. L’ISO9141-2 Этот протокол используется в основном европейскими производителями. L’ISO14230 (KWP2000 или KW2000) ISO14230 является преемником ISO9141 и повторяет основные характеристики. Этот протокол используется в основном европейскими производителями. В этом протоколе есть 2 «под» протокола, которые различаются главным образом уровнем инициализации: медленная инициализация или инициализация со скоростью 5 бод и быстрая инициализация. Le KW1281, KW71 и KW82 Эти протоколы (определенные SAE J2818) в основном использовались немецкими автопроизводителями до применения стандарта EOBD. Протоколы на основе SAE J1850 ШИМ (SAE J1850) Этот протокол в основном используется компанией Ford. Но это не обязательно относится к автомобилям FORD, продаваемым в Европе и использующим протокол ISO. VPW (SAE J1850) Этот протокол в основном используется General Motors. Протоколы на базе CAN CAN (ISO 15765) Это протокол, который в конечном итоге будет использоваться всеми автомобилями. Он предлагает лучшую скорость и гибкость. CAN (SAE J1939) Этот протокол в основном используется для транспортных средств большой грузоподъемности (грузовые автомобили, сельскохозяйственная техника, строительная техника). Чаще всего диагностический разъем не совпадает на этом типе транспортных средств и выглядит как выше Режимы OBD Независимо от используемого протокола, OBD определяет 10 режимов диагностики. Не каждый режим обязательно поддерживается ЭБУ двигателя (ECM). Чем новее ваш автомобиль, тем выше вероятность того, что он будет поддерживать больше режимов. Следующая страница список автомобилей, совместимых с OBD2 содержит несколько примеров автомобилей, протестированных пользователями. Режим 1 Этот режим возвращает общие значения для некоторых датчиков, таких как: частота вращения двигателя скорость автомобиля температура двигателя (воздух, охлаждающая жидкость) информация о кислородных датчиках и воздушно-топливной смеси Каждый датчик характеризуется числом, называемым PID (идентификатор параметра), используемым для идентификации параметра. Например, стандарт предусматривает, что частота вращения двигателя имеет PID 12. Стандарт OBD (обновленный в 2007 г.) включает 137 PID. Что касается режимов, то не все автомобили поддерживают все PID. Страница список автомобилей, совместимых с OBD2 содержит PID, поддерживаемые в различных режимах на определенных автомобилях. Купите диагностический сканер OBD2 Режим 2 Этот режим дает стоп-кадр (или мгновенные) данные о неисправности. Когда блок управления двигателем обнаруживает неисправность, он записывает данные датчика в определенный момент появления неисправности. Режим 3 В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории: P0xxx: для стандартных неисправностей, связанных с силовым агрегатом (двигатель и трансмиссия) C0xxx: для стандартных неисправностей шасси B0xxx: для стандартных неисправностей кузова U0xxx: для стандартных неисправностей в сети связи Более подробная информация и определение общих кодов неисправностей доступны на нашей странице Стандартные коды неисправностей OBD . Режим 4 Этот режим используется для очистки записанных кодов неисправностей и отключения индикатора неисправности двигателя. Примечание: в большинстве случаев нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL снова загорится во время следующего ездового цикла. Режим 5 В этом режиме выводятся результаты самодиагностики кислородных/лямда-зондов. В основном это относится только к бензиновым автомобилям. Для новых ЭБУ, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5. Режим 6 В этом режиме выводятся результаты самодиагностики систем, не подлежащих постоянному наблюдению. Режим 7 В этом режиме выдаются неподтвержденные коды неисправностей. Очень полезно после ремонта проверить, что код неисправности не появляется снова, не выполняя длительный пробный запуск. Используемые коды идентичны кодам в режиме 3. Режим 8 В этом режиме выводятся результаты самодиагностики других систем. В Европе практически не используется. Режим 9 В этом режиме предоставляется информация о транспортном средстве, такая как: VIN (идентификационный номер транспортного средства) значения калибровки Режим 10 (или режим A) В этом режиме выдаются постоянные коды неисправностей. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть удалены с помощью режима 4. Только несколько дорожных циклов без признаков неисправности могут устранить неисправность. Купите диагностический сканер OBD2 Разъем ODB-II, работа, распиновка, особенности и применение Привет, друзья, добро пожаловать в новый учебник. В этом посте мы узнаем о Введение в разъем ODB-II. Полная форма бортовой встроенной диагностики. Именно диагностические модули используются в подержанных автомобилях. Он помогает регулировать и наблюдать за скоростью пробега и отчетом о выбросах топлива автомобилей. Также помогает контролировать работу двигателя. Его также называют ЭБУ или блоком управления двигателем. Здесь мы обсуждаем его различные рабочие функции, распиновку и практическое применение. Итак, давайте начнем с Введение в разъем ODB-II. Знакомство с разъемом ODB-II OBDII — это диагностический модуль, который используется в различных типах автомобилей для контроля работы этого автомобиля. Проход через эти модули из блока управления двигателем помогает сделать обзор автомобилей, когда в этих автомобилях есть какие-либо неисправности. Для практического наблюдения эти модули смотрят на нижнюю часть приборной панели вашего автомобиля, где она есть. Он опирается на рулевое колесо транспортного средства, а также может находиться рядом с крышками Прежде чем делать штекерные разъемы для разъемов OBD2, убедитесь, что они подходят для этой категории. Распиновка номер шестнадцать этого модуля получает питание от аккумулятора автомобиля. Как регистрировать данные OBD II Существует несколько процессов для регистрации данных. В первую очередь связывает регистратор OBD2 с разъемом Отправка кадров запроса через CAN Соответствующий движок контролирует кадры негативных ответов по CAN. Выводы OBD2 Детали выводов описаны здесь Распиновка 1,3,8,9,11,12,13: Эти контакты называются заглушками и зависят от производителя и не используются для нормального взаимодействия Контакт 2: этот контакт называется SAE J1850 Bus+, используется в автомобилях GM и использует переменную ширину импульса . контакт 10: он называется SAE 1850 Bus — использует переменную ширину импульса и также используется в автомобилях GM. распиновка 4, 5: эти контакты работают как земля распиновка 6: она называется ISO15765-4 CAN High, она соответствует двухпроводному протоколу can . pinout14: обозначается как SO15765-4 CAN Low и соответствует двухпроводному протоколу CAN . контакт 7: следует асинхронному протоколу контакт 8: также следует асинхронному протоколу Это все, что касается разъема ODB-II. Я объяснил все подробности о соединителе ODB-II, если у вас есть дополнительные вопросы, задавайте их в комментариях. спасибо за чтение хорошего дня. Новое поступление алюминиевых плит всего за 2 доллара США Купоны на сумму 54 доллара США также можно применять к заказам на 3D-печать. Специальное предложение по 3D-печати начинается с 1      долларов США Автор: Генри http://www.theengineeringknowledge .com Я профессиональный инженер, выпускник известного инженерного университета, также имею опыт работы инженером в различных известных отраслях. Я также являюсь автором технического контента, мое хобби — исследовать новые вещи и делиться ими с миром. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
