Что такое защитная оплетка для проводов

Защитная оплетка для проводов — это специальное покрытие в виде сетки или спирали, которое надевается на провода и кабели для их защиты и организации. Основные функции оплетки:

• Механическая защита изоляции проводов от повреждений
• Объединение нескольких проводов в один жгут
• Защита от электромагнитных помех
• Придание эстетичного внешнего вида проводке

Оплетка позволяет продлить срок службы проводов, предотвратить их запутывание и улучшить внешний вид техники или электроники. Это простое и недорогое решение для организации проводки как в бытовой, так и в промышленной сфере.

Виды защитных оплеток для проводов

Существует несколько основных видов оплеток для защиты и организации проводов:

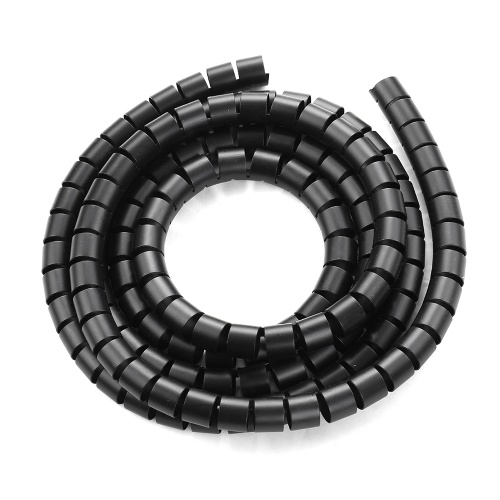

Спиральная оплетка

Представляет собой пластиковую спираль, на которую наматываются провода. Основные преимущества:

• Гибкость и подвижность проводов внутри оплетки
• Возможность легко добавлять или убирать провода
• Хорошая вентиляция проводов

Сетчатая оплетка

Изготавливается в виде эластичной сетки из синтетических нитей. Ключевые особенности:

• Высокая степень растяжения
• Плотное облегание пучка проводов
• Защита от истирания

Термоусадочная оплетка

При нагревании сжимается, плотно обхватывая провода. Преимущества:

• Герметичность соединения
• Надежная фиксация проводов
• Защита от влаги и пыли

Материалы для изготовления защитных оплеток

Оплетки для проводов изготавливаются из различных материалов, каждый из которых имеет свои особенности:

• Полиэтилен — эластичный, устойчивый к истиранию
• Полиэстер — прочный, термостойкий
• Нейлон — гибкий, износостойкий
• Полипропилен — легкий, химически стойкий
• Стекловолокно — огнестойкое, выдерживает высокие температуры

Выбор материала зависит от условий эксплуатации и требований к защите проводов. Для бытового применения чаще используются полимерные оплетки, а в промышленности — более стойкие материалы.

Характеристики защитных оплеток для проводов

При выборе оплетки следует учитывать следующие важные характеристики:

• Диаметр — должен соответствовать толщине пучка проводов
• Температурный диапазон — зависит от условий эксплуатации
• Степень растяжения — влияет на удобство монтажа
• Стойкость к истиранию — определяет долговечность
• Гибкость — важна при частых изгибах проводки

Также учитываются дополнительные свойства, такие как огнестойкость, химическая стойкость, экранирующие свойства. Правильный подбор характеристик оплетки обеспечит надежную защиту проводов.

Применение защитных оплеток для проводов

Защитные оплетки широко применяются в различных сферах:

Бытовая электроника

В домашних условиях оплетки используются для:

• Организации проводов компьютера и периферии
• Защиты кабелей домашнего кинотеатра
• Упорядочивания проводки бытовой техники

Автомобильная электропроводка

В автомобилях оплетки применяются для:

• Защиты проводов от перетирания о кузов
• Организации жгутов проводов под капотом
• Оформления дополнительного электрооборудования

Промышленное оборудование

В промышленности оплетки необходимы для:

• Защиты кабелей от механических повреждений
• Экранирования от электромагнитных помех
• Организации сложных кабельных систем

Как правильно использовать защитную оплетку

Для эффективного применения защитной оплетки следуйте этим рекомендациям:

1. Измерьте диаметр пучка проводов и выберите подходящий размер оплетки
2. Отрежьте оплетку нужной длины с небольшим запасом
3. Аккуратно проденьте провода через оплетку
4. Зафиксируйте концы оплетки кабельными стяжками или термоусадочными трубками
5. При необходимости закрепите обмотанный жгут на поверхности

Правильно подобранная и установленная оплетка обеспечит надежную защиту проводов и аккуратный внешний вид проводки.

Преимущества использования защитных оплеток

Применение защитных оплеток для проводов дает ряд существенных преимуществ:

• Увеличение срока службы проводов за счет защиты от механических повреждений
• Упрощение обслуживания и ремонта электропроводки
• Повышение безопасности за счет предотвращения коротких замыканий
• Улучшение внешнего вида техники и оборудования
• Защита от электромагнитных помех в чувствительной электронике

Все это делает использование защитных оплеток эффективным и экономически выгодным решением для организации проводки.

Защитная оплетка для проводов с AliExpress / Зарядки, пауэрбанки, провода и переходники / iXBT Live

Всем привет! Расскажу в данном обзоре о простой, но вполне годной штуке — защитной пластиковой оплетке для проводов, которую удобно использовать в своих DIY проектах, в ремонте техники и других местах, где нужно собрать провода в один пучок, защитить их от механического повреждения, да еще, чтобы  внешне это выглядело вполне прилично и эстетично.

Продается оплетка, в небольших бухточках по 5 или 10 метров и различного диаметра от 2 до 25мм. Товар имеет большое количество покупок и добавлений в желания, т.е. является весьма популярным. Я приобрел оплетку длиной 10м диаметром 8мм, посчитав такой размер, более менее, универсальным и, в принципе, не ошибся.

Поставляется оплетка в простом пакете:

Оплетка представляет из себя бесшовную сетку, состоящую из перекрестных пластиковых нитей, каждая из которых, в свою очередь, состоит из трех жил из полиэтилентерефталата (ПЭТ). Хранить ее, желательно, в этом же пакете или в какой-то плоской коробке, т.к. она сразу пытается раскрутиться:

Ширина и длина соответствуют описанию:

Вес бухты:

Плетение:

Она отлично сгибается (полностью и многократно) без какого-либо ущерба для состояния нитей:

Оплетка хорошо режется обычными и, желательно, хорошо заточенными ножницами:

После отрезания нужного куска требуется некоторая аккуратность, т.к. при начале раскрытия трубки оплетки, она норовит тут же распуститься:

И превращается в нечто подобное, сплести которое обратно не представляется возможным:

Срезаем всю эту бахрому:

Для того, чтобы оплетка не распускалась, перед ее использованием необходимо «сварить» нитки между собой. Делать это зажигалкой или спичкой не советую, т.к. можно легко переусердствовать. Проще всего это сделать паяльником, зажав срез, например, между металлическими линейками…

А лучше всего использовать металлический стержень, толстый гвоздь или что-то подобное, аккуратно вставив его внутрь оплетки:

И затем пройтись по краю паяльником. Кстати, используя паяльник с термоконтролем YIHUA 908D, выяснил, что температура плавления оплетки около 240°С (как и заявлено на странице товара). Соответственно, для какой-либо, особой термической защиты оплетка не предназначена:

При плавлении запах есть, но не то чтобы сильно и ужасно воняло, да и дыма, практически, нет, однако, жало паяльника пачкается сильно:

Очистить его достаточно легко в обычной стружке для очистки жала при пайке (например, такой)

После спаивания жилок нитей оплетку уже можно использовать. Сетка очень хорошо растягивается по ширине, за счет своей структуры (сами жилки, разумеется, не растягиваются) увеличиваясь в несколько раз в диаметре и, соответственно сокращаясь в длину, поэтому отрезать кусок нужно с запасом, если пучок проводов толстый.

 Кусок длиной 10 см, увеличиваясь в диаметре, сжимается в 2.5 раза, до 4 см:

В качестве демонстрации, фото того, на что ее можно натянуть, чтобы было, понятно как она тянется. Цоколь лампочки:

Батарейка АА:

Аккумулятор 18650 диаметром 18. 6мм, но это уже максимум:

Использование с проводами:

 Возможны любые изгибы:

Для лучшей защиты срезов оплетки, а также, больше эстетики, рекомендую закрыть их термоусадочной трубкой, оплетка еще и перестанет «ездить» по проводам. Термоусадка, после нагрева, вдавливается в рельеф сетки и очень хорошо на ней держится:

Что касается прочности, отдельные нити порвать очень сложно, а саму оплетку и подавно, она отлично противостоит истиранию и порезам о достаточно острые края, в отличие, например, тканевой оплетки, которая используется на кабелях компьютерных мышей.  В продаже есть не только черная, но и варианты разноцветной и многоцветной оплетки (продается тут), которые можно использовать не только для защиты, но и в качестве декоративного оформления, например, для проводов домашнего кинотеатра, наведения красоты вокруг компьютера итд.

В заключение, скажу, что штука недорогая и вполне полезная, в арсенале любого домашнего мастера, позволяет объединить провода и защитить их изоляцию от механических повреждений, кроме этого, оплетка отлично подойдет и для защиты всевозможных пластиковых и силиконовых трубок и патрубков (где нет слишком высокой температуры), которые достаточно легко можно повредить или порвать.

Спиральная оплетка для проводов в Екатеринбурге

Каталог

Оплетка кабельная для проводов электросамоката/ Обмотка кабеля спиральная электросамоката 1 м. черная.

413

500

в магазин

Спиральная обмотка проводки, оплетка для проводов (желтый, 1.5 метра)

165

330

в магазин

Спиральная обмотка проводки, оплетка для проводов (серый, 1.5 метра)

190

330

в магазин

Спиральная обмотка проводки, оплетка для проводов (красный, 1.5 метра)

190

330

в магазин

Оплетка кабельная для проводов электросамоката/ Обмотка на кабель спиральная, 3м

579

1490

в магазин

Оплетка кабельная для проводов электросамоката/ Обмотка на кабель спиральная, 2м

465

990

в магазин

Оплетка кабельная для проводов электросамоката/ Обмотка на кабель спиральная, 1м Спиральная

265

590

в магазин

Спиральная обмотка проводки, оплетка для проводов (голубой, 1. 5 метра)

159

330

в магазин

Спиральная обмотка для офиса, дома, 1 шт., 8 мм, спиральная обмотка для проводов, протектор кабеля, обмотка для проводов с зажимом, горячая новинка оплетка

79

в магазин

Спиральная обмотка для проводов, 1 м, 10/25 мм оплетка проводов

117

в магазин

Спиральная оплетка для проводов, 8мм, 10.5м прозрачная проводов

439

700

в магазин

Спиральная оплетка для проводов, 8мм, 10.5м прозрачная проводов

277

в магазин

Спиральная 10 мм обмотка для проводов (черная) — 10 метров оплетка

120

в магазин

Спиральная обмотка для проводов, 1 м, 10/25 мм оплетка проводов

371

в магазин

Оплетка для проводов 8 мм спиральная / Обмотка кабеля черная (1 м.

)

180

в магазин

Оплетка для проводов 8 мм спиральная / Обмотка кабеля черная (5 м.)

490

в магазин

Оплетка, бандаж для проводов, крупный шаг, мод. Харлей (спиральная, черная) Спиральная оплетка проводов

400

в магазин

Спиральная 10 мм обмотка для проводов (белая) — 10 метров оплетка

120

в магазин

Спиральная оплетка для проводов, 8мм, 10.5м проводов

439

700

в магазин

Оплетка, бандаж для проводов, мелкий шаг, мод. Харлей (спиральная, черная) Спиральная оплетка проводов

400

в магазин

Спиральная оплетка для проводов

130

в магазин

Оплетка из полиэстера HELLERMANNTYTON HEGPX06, Полиэфирная оплетка для кабелей, черная, диаметр 3-10мм, номинальный — 6мм, кратно 1м номинальный — 6мм. температура применения: -50°С ~ +150 °С. Огнеупорность согласно UL94 — V2. Продается кратно 1м.

319

Подробнее

Спиральная оплетка для проводов Ф6

58

в магазин

Спиральная оплетка для проводов Ф8

70

в магазин

Оплетка для проводов 8 мм спиральная / Обмотка кабеля черная (2 м.)

280

в магазин

Спиральная оплетка для проводов, 6мм, 13.5м прозрачная проводов

277

в магазин

Спиральная 8 мм обмотка для проводов (черная) — 10 метров. оплетка

150

в магазин

Основы намотки проводов | GEEKAY

Что такое магнит или эмалированная проволока?

Магнитный провод или эмалированный провод, также известный как обмоточный провод, представляет собой медный (Cu) или алюминиевый (Al) провод, покрытый очень тонким слоем изоляции. Он используется в конструкции трансформаторов, катушек индуктивности, двигателей, генераторов, динамиков, приводов головок жестких дисков, электромагнитов, звукоснимателей для электрогитар и других устройств, требующих плотных катушек изолированного провода.

Хотя магнитная или эмалированная проволока описывается как «эмалированная», на самом деле она покрыта слоем эмалевой краски или стекловидной эмали. В современном магнитном проводе обычно используется от одного до четырех слоев (в случае провода четырехслойного типа) полимерной пленочной изоляции, часто из двух разных составов, чтобы обеспечить прочный непрерывный изолирующий слой. В изоляционных пленках для магнитных проводов используются (в порядке увеличения диапазона температур) поливинилформаль (Формвар), полиуретан, полиамид, полиэстер, полиэфир-полимид, полиамид-полимид (или амид-имид) и полиимид. Магнитопровод с полиимидной изоляцией способен работать при температуре до 240 °С.

Чаще всего магнитная или эмалированная проволока состоит из полностью отожженной, электролитически рафинированной меди или алюминия, чтобы обеспечить более плотную намотку при изготовлении электромагнитных катушек. Высокочистые марки бескислородной меди используются для высокотемпературных применений в восстановительной атмосфере или в двигателях или генераторах, охлаждаемых газообразным водородом.

Алюминий также используется в качестве альтернативы для больших трансформаторов и двигателей. Из-за более низкой электропроводности алюминиевый провод требует в 1,6 раза большей площади поперечного сечения, чем медный провод, для достижения сопоставимого сопротивления постоянному току.

Классификация магнитных или эмалированных обмоточных проводов

Как и другие провода, магнитные или эмалированные провода классифицируются по диаметру (номер AWG, SWG или миллиметры) или площади (квадратные миллиметры), температурному классу и классу изоляции.

• Размер проводника
  • Измерено по AWG — американскому калибру проволоки или SWG — стандартному калибру проволоки, или в мм или дюймах

• Толщина изоляции
  • Напряжение пробоя зависит от толщины покрытия, которое может быть 3 типов: класс 1, класс 2 и класс 3. Более высокие классы имеют более толстую изоляцию и, следовательно, более высокие напряжения пробоя.

• Тип эмали и ее термический класс
  • Температурный класс обозначает температуру проволоки, при которой срок ее службы составляет 20 000 часов. При более низких температурах срок службы проволоки увеличивается (примерно в 2 раза на каждые 10 °C более низкой температуры). Общие температурные классы: 105°C, 130°C, 155°C, 180°C и 220°C.

Применение магнита или эмалированной обмоточной проволоки

Магнитная проволока используется в обмотках электродвигателей, трансформаторов, катушек индуктивности, генераторов, наушников, катушек громкоговорителей, позиционеров головок жестких дисков, электромагнитов и других устройств

Электродвигатели, преобразующие электрические энергию в механическое движение, обычно за счет взаимодействия магнитных полей и проводников с током. Электродвигатели используются во множестве разнообразных приложений, таких как вентиляторы, воздуходувки, насосы, машины, бытовая техника, электроинструменты и дисководы. Самые большие электродвигатели мощностью в тысячи киловатт используются в таких приложениях, как приведение в движение больших кораблей. Самые маленькие двигатели приводят в движение стрелки электрических наручных часов.

Процесс производства магнитной или эмалированной обмоточной проволоки

Основной процесс производства магнитной или эмалированной проволоки начинается с экструзии проволоки до требуемых размеров и последующего нанесения жидкой эмали. Затем эта проволока помещается в печь, и эмаль отверждается. Изоляция обычно добавляется за несколько проходов, и провод входит и выходит из одной и той же печи в тандеме в непрерывном процессе, пока мы не получим требуемую изоляцию.

Основные характеристики магнита или эмалированного провода обмотки

• Небольшая и равномерная толщина изоляции
• Хорошие электрические характеристики, такие как диэлектрическая прочность и сопротивление изоляции
• Прочное покрытие, устойчивое к внешним воздействиям, таким как изгиб, растяжение и трение
• Термостойкость
• Устойчив к растворителям, химикатам и лакам
• Устойчив к гидролитическому разложению
• Стабилен в сочетании с изоляционными материалами
• Стойкость к воде и влаге

Типы эмалей

    a) Классификация по структуре смолы или используемому материалу

• PU: Полиуретан
• ПЭ: Полиэфир
• ПЭИ: Полиэфир-имид
• PAI: Полиамид-имид
• ИП: Полиамид
• SB: Самосклеивание
• ПВФ: Поливинилформал
• ОС: Покрытие
• Смазка

     b) Классификация по термическому индексу (в соответствии со стандартом UL 1446)

Тип класса	Температурный индекс
Класс Б	130 градусов
Класс F	155 градусов
Класс H	180 градусов
Класс С	200 градусов 220 градусов 240 градусов

Международные стандарты для эмалированной проволоки

Магнитная проволока регулируется различными стандартами, но наиболее часто используемые стандарты как для меди, так и для алюминия в промышленности: (IEC) Международная электротехническая комиссия, (JIS) Японские промышленные стандарты, (NEMA ) Национальная ассоциация производителей электротехники.

Стандартный	Полная форма	Происхождение
МЭК	Международная электротехническая комиссия	МЭК 60317
JIS	Японские промышленные стандарты	JIS 3202
NEMA	Национальная ассоциация производителей электрооборудования	МВт 1000

UL Approval Wires

UL — международное сертификационное агентство. Процедура, которой они следуют для испытаний магнитных проводов, такова:

• Сначала поставщик эмали (поставщик изоляционного материала) получает одобрение эмали в соответствии с определенным тепловым классом. Это очень строгое испытание, в ходе которого также проверяется срок службы проволоки, изготовленной с использованием их эмали.
• После этого, когда поставщики магнитных проводов, такие как мы, захотят получить одобрение UL для своих проводов, мы даем декларацию о точном названии эмали и имени поставщика, который мы будем использовать.

• Затем мы должны сделать образец и отправить его в UL.
• Чтобы убедиться, что мы использовали правильную эмаль, образец, представленный поставщиком магнитной проволоки, проверяется на ИК-тестирование. Значимость и важность этого теста в том, что каждая эмаль имеет уникальный ИК-график, и если мы используем другую эмаль или загрязняем ее, то же самое будет замечено на ИК-кривой, и образец будет забракован. Следовательно, UL действует как тест на изменение 4M по отношению к сырью.
• UL также проводит испытания проводов на срок службы, в отличие от производителей магнитных проводов или пользователей, которые обычно проводят только лабораторные испытания, охватывающие несколько часов.
• UL также проводит регулярные испытания и проверки на рабочем месте производителя магнитной проволоки для проверки процесса и материала. Образцы также отбираются случайным образом для обеспечения соответствия материала.
• Поскольку получение одобрения UL подразумевает строгий процесс, дорогостоящее тестирование и регулярные проверки, он автоматически отфильтровывает неорганизованных поставщиков.

Как использовать спиральную обмотку для организации проводки – РЕВИБИКЕС

Вас беспокоят спутанные кабели перед рулем? Иногда крысиное гнездо проводки может лишить сексуальности красивый электрический велосипед. Давайте посмотрим, как дешевое и простое решение может значительно улучшить внешний вид вашего велосипеда.

Спиральная проволока, как вы могли догадаться по названию, представляет собой пластиковую спираль, которую вы используете для оборачивания проводов. Он используется во всех видах электроники, где многие провода могут начать запутываться и превращаться в уродливый беспорядок. Обычно это означает компьютерные сети, линии связи и другое оборудование с громоздким количеством проводов, но та же спиральная проволока одинаково хорошо работает на вашем электровелосипеде.

Самый большой виновник неприятной проводки на электрическом велосипеде обычно находится перед рулем. Здесь у вас, вероятно, уже есть два тормозных троса и один или два троса переключения передач. Добавьте к этому все провода, идущие к дроссельной заслонке, дисплеям, фарам, звуковым сигналам, переключателям, зарядным устройствам USB и т. д., и вы легко получите полдюжины или более проводов, змеящихся вокруг.

Конечно, вы можете прикрепить несколько кабельных стяжек к проводам, чтобы скрепить их, но у этого есть несколько недостатков. Во-первых, кабельные стяжки создают большую нагрузку на провода, как сжимая их в изоляции, так и ограничивая диапазон их движения. Поворот руля, когда провода плотно прижаты друг к другу и рама оказывает на них чрезмерную нагрузку. Во-вторых, обтянутый кабельными стяжками жгут проводов просто кричит «на любителя».

Решение? Обмотка спиральной проволокой.

Сворачивая провода в спиральную обмотку, вы не только соединяете провода в один пакет, придавая им красивый гладкий вид, но и даете немного свободы движениям. Отдельные проволоки не закреплены друг к другу, поэтому они могут свободно перемещаться внутри спиральной обмотки проволоки и ослаблять натяжение.

В зависимости от электровелосипеда и обстоятельств я часто использую комбинацию кабельных стяжек и спиральной проволочной обмотки. Сначала я наматываю все по спирали, чтобы убедиться, что мои кабели имеют правильную длину и у всего есть достаточно свободы для движения.

Затем я слегка прикрепляю свернутые спиралью жгуты проводов к раме кабельными стяжками, чтобы все было аккуратно и не мешалось.

К сожалению, использование спиральной обмотки может быть довольно утомительным, особенно при работе с длинными деталями. Каждый оборот обмотки требует, чтобы вы натягивали всю длину неиспользованной обмотки вокруг проводов, что может быть довольно утомительно. Одним из быстрых способов является намотка проволоки на провода, что обычно работает для первых шести-двенадцати дюймов, в зависимости от того, сколько проводов вы наматываете. В конце концов, это утомительный процесс, но результат того стоит.

Спиральная проволочная обмотка также может быть практически любого цвета, что позволяет подобрать ее к цвету вашего велосипеда. Черт возьми, вы даже можете найти светящуюся в темноте спиральную проволочную обертку! Лично я считаю, что цветные сорта могут быть слишком эффектными для меня. Я почти всегда придерживаюсь простой черной проволоки. Он прекрасно сочетается с черными кабелями и проводами и придает максимально профессиональный вид.

Спиральную обертку можно получить в нескольких местах. Обычно я покупаю 8-миллиметровую спиральную пленку на Amazon, где вы можете купить рулон длиной 33 фута менее чем за 10 долларов. Этого достаточно, чтобы сделать несколько велосипедов!

---

Назад к блогам

12 декабря 2022 г.

Советы по поездкам на велосипеде

05 декабря 2022 г.

Как украсить велосипед к Рождеству?

27 ноября 2022 г.
