Как правильно подключить две лампочки к двойному выключателю. Какие инструменты понадобятся для работы. На что обратить внимание при монтаже. Основные схемы подключения.
Необходимые инструменты и материалы
Для подключения двух лампочек к двойному выключателю потребуются следующие инструменты и материалы:
- Двойной выключатель
- Две лампочки с патронами
- Провода (рекомендуется использовать медный провод сечением 1,5-2,5 мм²)
- Клеммные колодки или изоляционная лента
- Отвертка
- Индикаторная отвертка
- Плоскогубцы
- Кусачки
- Инструмент для зачистки проводов
Основные правила безопасности
Перед началом работ по подключению освещения необходимо соблюдать следующие правила безопасности:
- Обязательно отключите электропитание на щитке перед началом монтажа
- Проверьте отсутствие напряжения индикаторной отверткой
- Используйте качественные изолированные инструменты
- Не работайте с проводкой мокрыми руками
- При возникновении сомнений обратитесь к профессиональному электрику

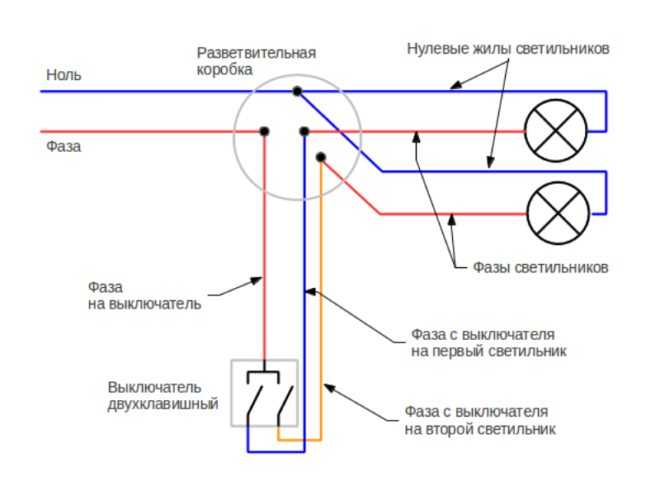

Схема подключения двух лампочек к двойному выключателю
Существует несколько вариантов подключения двух лампочек к двойному выключателю. Рассмотрим самую распространенную схему:
- От распределительной коробки идет 3 провода: фаза, ноль и заземление
- Фазный провод подключается к общей клемме двойного выключателя
- От выключателя идут два фазных провода к лампочкам
- Нулевой провод напрямую подключается к обеим лампочкам
- Заземляющий провод подключается к металлическим корпусам светильников (при их наличии)
Пошаговая инструкция по подключению
Чтобы правильно подключить две лампочки к двойному выключателю, выполните следующие действия:
- Отключите электричество на щитке
- Проверьте отсутствие напряжения индикаторной отверткой
- Установите подрозетник для выключателя в стене
- Подготовьте провода, зачистив их концы на 1-1,5 см
- Подключите фазный провод к общей клемме выключателя
- Подсоедините два фазных провода к клеммам выключателя
- Соедините нулевые провода от распределительной коробки и светильников
- Подключите заземляющие провода к корпусам светильников (при наличии)
- Заизолируйте все соединения
- Установите выключатель в подрозетник
- Подключите лампочки к патронам
- Проверьте надежность всех соединений
- Включите электричество и протестируйте работу выключателя
Особенности подключения LED-ламп
При подключении светодиодных ламп к двойному выключателю следует учитывать некоторые нюансы:
- Убедитесь, что мощность LED-ламп соответствует характеристикам выключателя
- Соблюдайте полярность при подключении (это критично для LED-ламп)
- Используйте стабилизированные источники питания для светодиодных ламп
- При мерцании ламп установите дополнительный конденсатор параллельно выключателю
Распространенные ошибки при подключении
При самостоятельном подключении двух лампочек к двойному выключателю следует избегать следующих ошибок:
- Подключение нулевого провода к выключателю вместо фазного
- Некачественная изоляция соединений
- Использование проводов неподходящего сечения
- Превышение допустимой нагрузки на выключатель
- Неправильное подключение заземления
Альтернативные схемы подключения
Помимо стандартной схемы, существуют и другие варианты подключения двух лампочек к двойному выключателю:
Схема с проходным выключателем
Позволяет управлять освещением с двух разных мест. Требует использования проходного выключателя и дополнительных проводов.
Схема с импульсным реле
Обеспечивает возможность управления освещением с нескольких точек. Требует установки импульсного реле и кнопочных выключателей.
Схема с диммером
Позволяет регулировать яркость освещения. Необходимо использовать специальный выключатель-диммер и совместимые с ним лампы.
Заключение
Подключение двух лампочек к двойному выключателю — несложная задача, которую можно выполнить самостоятельно при соблюдении правил безопасности и следовании инструкции. Однако при наличии сомнений или отсутствии опыта работы с электропроводкой, рекомендуется обратиться к профессиональному электрику. Правильно выполненное подключение обеспечит надежную и безопасную работу освещения в вашем доме.
Как подсоединить люстру к двойному выключателю с 3 проводами
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Маркировка
- 2 Инструменты
- 3 Вариант 1
- 4 Вариант 2
- 5 Четыре лампочки
- 6 Пять ламп
- 7 Финальный этап
- 8 Прогрессивные решения
Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.
Маркировка
Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.
Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».
Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет.
Их обозначают как «N».
Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.
Инструменты
Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).
Вариант 1
Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.
Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.
Для начала соедините кабеля желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.
С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.
В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.
Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.
Проведение данного этапа выполняют, отключив защитный автомат.
Вариант 2
Это такой вариант, когда присутствуют три провода в области потолка и люстры.
Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.
Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.
Четыре лампочки
На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.
Способ подключения дальнейшие действия будут иметь следующий порядок.
Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.
Пять ламп
Данная схема является аналогичной с трехрожковой люстрой.
Есть варианты, когда горят:
- 1, 4 или все 5 ламп;
- 2, 3 или все 5 ламп.
Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.
Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.
Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.
Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.
Финальный этап
На провод фазы устанавливают выключатель.
Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.
Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.
Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение проводят в разрыв провода фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.
Схема подключения двухклавишного прибора немного сложнее.
В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.
Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.
Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.
При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.
Мастеру стоит придерживаться определенных правил:
- отключение электросети;
- тщательное изучение схемы подключения.
Учитывая все рекомендации специалистов, вы получите люстру с любым количеством рожком.
Прогрессивные решения
Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.
Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.
Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.
В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту.
Они выполнят работу на высшем уровне, соблюдая все правила безопасности.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Как подключить люстру к двойному выключателю, на два и более рожков
Сегодня ассортимент различных люстр с несколькими рожками поражает воображение. В магазинах можно найти светильник на любой вкус и цвет. Как правило, подсоединять это чудо техники приходится самому, либо же нанимать мастера за отдельное вознаграждение. Но если руки выросли из плеч, то вполне можно справиться самостоятельно. В статье мы обсудим подключение люстры к двухклавишному выключателю.
Содержание статьи
- С чего начинать?
- Подключение двухрожковой люстры
- Подключение трехрожковой люстры
- Люстра с четырьмя группами
- Подключение пятирожковой люстры к двухклавишному выключателю
- Немного о проводке
С чего начинать?
Прежде чем начать подключение, необходимо определиться с проводами, свисающими с потолка.
Нужно выяснить, который из них ноль, а какие два – фаза. Это можно сделать при помощи вольтметра либо отвёртки-индикатора.
Если выключатель подсоединён верно, то при его включении индикатор будет показывать наличие фазы на двух из трёх выходящих с потолка проводов. На одном из них напряжения быть не должно. Чтобы определиться с соответствием провода определённой клавише, достаточно нажать на выключателе одну из них.
Подключение двухрожковой люстры
Вариант подсоединения здесь всего один – на каждую из клавиш выключателя будет приходиться по одному рожку. Есть, конечно, вариант подсоединения обеих лампочек на одну позицию, но тут же возникает резонный вопрос – а зачем тогда вторая клавиша?
В данном случае на выключатель идут три провода – один из коробки (входящая фаза), а два – на люстру – исходящие фазы. Ноль через выключатель не идёт, его заводят напрямую на люстру.
На заметку. Бывают случаи, что изначально проводку прокладывали с расчётом на одноклавишный выключатель, и исходящая фаза всего одна. В таких случаях монтаж недостающей фазы производят самостоятельно.
При описываемом подключении двух групп, количество самих ламп в каждой из них может быть любым – хоть одна, хоть десять.
Подключение трехрожковой люстры
При наличии трёх групп освещения и двухклавишного выключателя, последовательность действий практически не отличается от вышеописанной. Разница лишь в том, что одна из групп будет подключаться на одну клавишу, а две другие – параллельно на вторую.
Смысл такого хода в том, что есть возможность использования светильника в трёх режимах:
- экономное, приглушённое освещение;
- обычный режим;
- яркий свет.
Люстра с четырьмя группами
Здесь поле для манёвров ещё шире.
Во-первых, можно сделать так называемое экономное освещение из одной группы, и более мощное из оставшихся трёх. Во-вторых, есть возможность сделать две группы по паре лампочек. В-третьих, современные экономные диодные лампы продаются с разными мощностями – можно одну группу сделать из маломощных, скажем, на 7 Вт, а вторую — из более мощных светильников, например 11-ваттных.
И это еще не всё. У ламп есть такая характеристика — температура свечения. Здесь можно сделать одну группу с тёплым, а другую – с более холодным светом.
Подключение пятирожковой люстры к двухклавишному выключателю
Не будем переливать из пустого в порожнее, описывая практически такое же подсоединение, как и в предыдущем случае. В данном случае есть два основных варианта подключения:
- схема 4+1, позволяющая навести экономию электроэнергии;
- либо же вариант 3+2, менее практичный, зато дающий возможность использования групп с различной мощностью ламп.
Чтобы не запутаться в подсоединяемой проводке, нужно сразу же найти ноль в свисающем с потолка пучке, и только потом приступать к монтажу.
Останавливаться на подключении люстр на 6, 7, 8 и более рожков не вижу смысла, поскольку принцип там остаётся прежним, меняется лишь количество ламп в группах.
Немного о проводке
Если планируется использование современных светодиодных лампочек, то на этот нюанс, по большому счёту, можно особого внимания не обращать. Суммарная потребляемая мощность едва ли превысит сто ватт. Но в случае, если будут применяться старые добрые лампочки Ильича (то есть Эдисона) с нитью накаливания, неплохо бы посчитать конечную потребляемую мощность люстры. Такие гроздья могут «кушать» более киловатта.
Всегда можно вспомнить простое правило для грубых подсчётов: на каждый киловатт потребляемой мощности, сечение жилы медного кабеля увеличивается на 0.
5 мм. Вообще-то существует специальная таблица, в которой указаны меньшие сечения на большую мощность. Но мы делаем поправку на качество проводки и погрешности при замерах — тут нужно давать, что называется, двойной запас прочности. Экономия тут неуместна — при особо удачном стечении обстоятельств проводка может и выгореть.
Тем более, что приведенным способом проще всё обсчитать. И не исключено, что впоследствии, при замене лампочек, хозяин поставит более мощные.
Подключение двух ламп к одному выключателю
В этой статье мы рассмотрим, как подключить две лампы к одному выключателю. Независимо от того, есть ли у вас несколько светильников или только один, это даст вам информацию, необходимую для установки светильников.
Вы узнаете, как подключить дополнительное освещение и как подключить несколько светодиодных ламп на 120 В к одному выключателю. Вы также узнаете, как установить новые светильники, требующие специальной проводки. Продолжайте читать, чтобы узнать больше! Эта статья ответит на все ваши вопросы!
Подключите две лампочки к одному выключателю
Чтобы подключить две лампочки к одному выключателю, вам потребуется удлинить коммутируемую линию, нейтраль и землю.
Дополнительный кабель подключается к существующему потолку и называется последовательным подключением. Возьмите этот кабель в новое положение второго света.
Возможно, вам не понадобится делать петлю на новом фонаре. Вместо этого используйте один и тот же пигтейл для соединения кабеля коммутатора и входного питания. Затем просто перемонтируйте свет, чтобы он включался и выключался.
Чтобы подключить два светильника к одному выключателю, вы должны убедиться, что каждый светильник имеет три провода: черный для горячего, белый для нейтрального и зеленый для заземления. При подключении двух ламп к одному выключателю белый провод подключается к первой лампочке, а черный провод подключается к первой лампочке. Черный провод также подключается к источнику питания, так что к нему подключены обе лампочки.
Можно ли подключить 2 лампочки к 1 выключателю?
Вам может быть интересно, как можно подключить два светильника к одному выключателю. Хотя этот процесс не сложен, связанные с ним электротехника и физика могут несколько сбивать с толку.
Вот почему мы описали два способа подключения двух ламп к одному выключателю. Надеемся, что один из этих методов будет проще для понимания и займет гораздо меньше времени. Читайте дальше, чтобы узнать, как подключить два источника света к одному выключателю.
В некоторых распространенных ситуациях к одному выключателю можно подключить несколько источников света. Например, в столовой или на кухне к одному выключателю можно подключить несколько светильников. Это может создать приятную атмосферу. Тем не менее, обязательно проконсультируйтесь с профессиональным электриком, прежде чем пытаться это сделать. Если вы не уверены, сможете ли вы подключить два светильника к одному выключателю, вам следует проконсультироваться с профессиональным электриком.
Чтобы подключить два светильника к одному выключателю, соедините белый провод от источника питания с белым проводом от первого светильника.
Подсоедините другой белый провод к нейтрали другого прибора.
Используйте черную изоленту, чтобы определить, какой провод горячий, а какой нейтральный.
Повторите этот процесс для второго фонаря.
Сделайте то же самое с черным цветом каждого источника света.
Обязательно используйте проволочные гайки на соединениях.
Когда вы закончите, у вас будет удобный способ управлять несколькими источниками света с помощью одного выключателя.
Как подключить дополнительное освещение?
При подключении нескольких ламп к одному выключателю убедитесь, что вы используете правильный цветовой код. Два провода, которые входят и выходят из переключателя, черного и белого цвета соответственно. Заземляющий провод либо зеленый, либо оголенный. Если вы не уверены в цветовых кодах, вы можете просто провести два провода между переключателями и соединить их вместе. Таким образом, у вас будет два независимых переключателя. Затем можно подключить лампы параллельно.
Чтобы добавить к выключателю дополнительные источники света, удлините кабели коммутируемой линии под напряжением, нулевой и заземляющий кабели.
Подсоедините дополнительный кабель к потолочному светильнику и обозначьте его как «свет 2». Подключите новый свет к новому кабелю. Вам не нужна петля на новом свете, но вам нужно будет присоединиться к входящему питанию и коммутационным кабелям. После того, как вы выполнили этот шаг, ваши огни теперь можно легко переключать, вставив переключатель.
Как подключить несколько светодиодных ламп на 12 В к одному выключателю
Многие задаются вопросом: «Как подключить несколько светодиодных ламп на 12 В к одному выключателю?» Лучшим решением является параллельное соединение светодиодных лент, что сводит к минимуму падение напряжения и возможность повреждения из-за перегорания одного светодиода.
Вот несколько полезных советов по подключению нескольких светодиодов. Использование многожильных проводов — хорошая идея, так как это улучшает контакт и минимизирует потери напряжения.
– Убедитесь, что распределительная коробка надежно закреплена в стене. Затем протяните через стену люмексный провод 14/2.
Неизолированный провод проходит под винтом клеммной коробки. Это ваш заземляющий провод.
-Далее подсоедините черный провод к клеммам выключателя. Как только это будет сделано, вы готовы подключить несколько светодиодов к одному переключателю. Помните: вы должны использовать распределительную коробку, рассчитанную на 15 ампер.
-Соедините белые провода с помощью проволочной гайки.
– Всегда используйте правильные соединители проводов. При подключении нескольких светодиодов следует использовать правильные разъемы, так как неправильное подключение может привести к поражению электрическим током. Кроме того, убедитесь, что провода открыты и соприкасаются с соответствующими портами. Распространенной ошибкой является запихивание пучка проводов в одну гайку. Чтобы избежать этого, вы можете использовать несколько разветвителей проводов или клеммных колодок. Мультиметр пригодится при определении полярности проводов.
Как подключить лампы параллельно?
Параллельное подключение двух светильников означает, что у вас есть один источник питания для обоих.
Электрические соединения между лампами выполняются параллельно, поэтому вы можете включать и выключать одну из них, не затрагивая другую. Если одна из ламп перегорела, то другая все равно будет работать, потому что напряжение в параллельной цепи такое же, как и в последовательной. Другое преимущество параллельного подключения двух источников света заключается в том, что вам не нужно беспокоиться о прокладке дополнительных проводов.
Чтобы подключить два светильника параллельно, вам потребуется удлинить коммутируемую линию, нейтраль и землю. Прикрепите этот дополнительный кабель к существующему потолочному проводу и обозначьте его как «light 2». Проложите новый кабель в нужном месте, чтобы прикрепить второй свет. Помните, что вам не нужна петля на новом свете, но вам понадобится новый кабель для соединения выключателя и входящей мощности.
Как подключить несколько ламп к одному выключателю?
Если у вас в комнате два или более светильника, вы можете разделить их на одном выключателе, подключив провода от каждой лампочки к разным выключателям.
В идеале между двумя выключателями должен быть нейтральный и горячий провод. В некоторых случаях возможно питание таймера, пульта дистанционного управления или программируемого переключателя через нейтральный провод. Но если у вас нет нейтрального провода, вы можете просто разделить несколько источников света на один выключатель с помощью трехжильного кабеля.
Сколько ламп я могу подключить к одному выключателю?
Использование встроенных светильников — популярный способ создать видимость открытого потолка, но этого недостаточно для создания равномерного освещения во всей комнате. Есть много способов определить правильное количество встроенных светильников для установки на один выключатель. Вы должны учитывать размер помещения и тип канистры, которую вы используете, чтобы определить количество света, которое вам понадобится. Мощность ламп, которые вы используете, и номинальная мощность вашего автоматического выключателя также будут факторами, которые следует учитывать.
Как правило, к одному выключателю можно подключить несколько источников света, но имейте в виду, что ток, который может выдержать выключатель, зависит от его номинального тока. Рекомендуется, чтобы количество ламп не превышало 80% от номинального тока коммутатора. К одному выключателю можно подключить до 12 светильников. Если у вас их меньше, вы можете использовать отдельные выключатели или комбинировать соединения, чтобы увеличить количество источников света в цепи.
Как соединить несколько светодиодных ламп вместе?
При установке нескольких светодиодных ламп у вас может возникнуть соблазн соединить их все последовательно. Это может иметь смысл для небольшой площади, но важно помнить, что каждый светодиод забирает напряжение у следующего, что приводит к неравномерному рисунку освещения. Если вы хотите избежать этого, вы должны установить их все параллельно. Параллельное соединение, представляющее собой единую секцию длиной от 10 до 20 футов, имеет меньшее падение напряжения и обеспечивает наилучшую светоотдачу.
Тем более, что они только на 12 вольт.
Если вы не знакомы с цветовым кодированием светодиодов, посетите веб-сайт декодера цвета в номер. Это поможет вам понять, как различные значения сопротивления влияют на ваши светодиодные фонари. Например, если вы купили резистор на 150 Ом, вам следует выбрать тот, который имеет коричневый цветовой код. Если вы покупаете резистор на 150 Ом, вы должны разместить его перед светодиодом на положительном электроде.
Как вы зажигаете гирляндные цепи?
При подключении нескольких светильников с помощью соединяемых светильников для магазинов необходимо убедиться, что они выстраиваются в ответвлениях. Используя базовые знания в области электрики, вы можете подключить гирляндное освещение со светодиодными лампами. Если вы не уверены в процессе, обратитесь к профессионалу. Можно подключить несколько источников света без разрешения, но если вы не уверены, вы всегда можете обратиться к профессиональному электрику.
Чтобы начать последовательное подключение светильников, необходимо просверлить отверстие в гипсокартоне потолка или стены.
Затем прикрутите новое крепление на место. Прежде чем прорезать отверстие, необходимо убедиться, что на пути нет препятствий. Если есть, вы можете использовать проволочную гайку, чтобы скрепить концы. Затем повторите процесс, чтобы подключить оставшиеся источники света. Не забудьте пометить каждый свет горячим и нейтральным проводами.
Процесс прост. Во-первых, отключите прибор от источника питания. Затем подключите черный и белый провода непосредственно к светильнику. После подключения второй лампы вставьте ее во вторую выходную коробку. Затем повторите процесс для третьей лампы. Повторите процесс для двух последних луковиц. Огни должны хорошо работать вместе, если вы правильно следуете процедуре. Итак, как вы делаете гирляндные цепные огни?
Что такое последовательное подключение?
Что такое последовательное подключение? Это распространенный метод подключения нескольких устройств в системе. Этот метод подключения отличается от соединения звездой, поскольку он не зависит от одного устройства.
Например, главный контроллер в серверной может быть подключен последовательно к двадцати контрольным устройствам в производственной зоне. В противном случае произойдет полный сбой системы, если первое устройство выйдет из строя.
Одним из преимуществ последовательного подключения является относительная простота установки. Пока вы используете согласующие провода, этот метод подключения прост и недорог. Для подключения датчиков давления можно использовать небольшую распределительную коробку. Небольшая распределительная коробка облегчает подключение проводов. Защита от электрических помех и перенапряжения важна, поэтому убедитесь, что все соединения правильно заземлены. При подключении датчиков обязательно используйте экранированную витую пару.
Для последовательной установки нескольких светильников вам потребуются основные инструменты. Чтобы установить первый шестидюймовый фонарь, проложите провод от места выключателя до шестидюймового фонаря. Затем протяните тот же провод от места выключателя до второго шестидюймового фонаря.
Как только оба источника света подключены, соедините их вместе в одном месте. Вы можете повторить процесс с несколькими источниками света. Тем не менее, вы всегда должны проконсультироваться с электриком или подрядчиком по электротехнике, прежде чем пытаться подключить гирляндную цепь.
Безопасность розеток с гирляндным подключением зависит от используемого протокола безопасности. Вы должны придерживаться электрических правил вашего штата. Например, цепи, обычно используемые в США, рассчитаны на 15 ампер и способны обрабатывать от 1200 до 1500 Вт электричества при напряжении 120 В. Чтобы избежать перегрузки вашей цепи, вы должны ограничить количество розеток до двух или трех. Как и в случае с любым электроприбором, вы должны соблюдать осторожность при использовании розеток с последовательным подключением.
Техническая поддержка Lutron Схемы электропроводки 368-4493
%PDF-1.4 % 1 0 объект >/Метаданные 2 0 R/Страницы 3 0 R/StructTreeRoot 5 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2018-03-20T15:18:25-04:002018-03-20T15:18:25-04:002018-03-20T15:18:25-04:00Adobe InDesign CS6 (Windows)application/pdf
0.1 конечный поток
эндообъект
3 0 объект
>
